Ремонт водяного узла газовой колонки Нева Люкс 5513, 5514, 6011, 6014. Ремкомплект Нева Люкс. Дата размещения 28.02.2017 г.

Если в Вашей колонке течет водяной узел из под сальника уплотнения , – Вам сюда! Если мембрана при открытии крана горячей воды не сдвигает шток и микровыключателя и колонка молчит и нет искры, – Вам тоже сюда! Более сложные неисправности, как правило, относятся к работе блока управления или блока клапанов. В данной статье рассматриваем только проблемы с пуском колонки или течью сальника уплотнения штока водяного узла.
Предлагаемый нами ремонтный комплект применяем в водяных узлах газовых колонок Нева Люкс 5513, 5514, 6011, 6014. Дата внесения новых данных 26.04.2016 г. При чем вариант исполнения этого узла может быть как латунный, который стоял в первых колонках, так “пластиковый”, более новая версия. Версии газовых колонок Нева Люкс изначально комплектовались узлом изготовленным из латуни. В латунном узле мембрана и шток были АБСОЛЮТНО ТАКОЙ ЖЕ конструкции.

Видео (кликните для воспроизведения).

У нас был человек с латунным узлом в руках, который засвидетельствовал и разрешил сделать следующие фото, чтобы и Вы и мы ТОЧНО убедились, что предлагаемый сегодня комплект в точности соответствует оригиналу.

Кратко о латунном узле. О работе с комплектом информация ниже.

Изображение - Ремонт газовой колонки нева люкс 6014 своими руками proxy?url=http%3A%2F%2Fwww.tskl.ru%2Ffiles%2Fwysiwyng%2FCIMG9338

Изображение - Ремонт газовой колонки нева люкс 6014 своими руками proxy?url=http%3A%2F%2Fwww.tskl.ru%2Ffiles%2Fwysiwyng%2FCIMG9332

Изображение - Ремонт газовой колонки нева люкс 6014 своими руками proxy?url=http%3A%2F%2Fwww.tskl.ru%2Ffiles%2Fwysiwyng%2FCIMG93379875464554

Изображение - Ремонт газовой колонки нева люкс 6014 своими руками proxy?url=http%3A%2F%2Fwww.tskl.ru%2Ffiles%2Fwysiwyng%2FCIMG9331849

Изображение - Ремонт газовой колонки нева люкс 6014 своими руками proxy?url=http%3A%2F%2Fwww.tskl.ru%2Ffiles%2Fwysiwyng%2FCIMG9338987987

Итак. Состав настоящего ремкомплекта: Силиконовая мембрана с уже интегрированной в нее тарелкой + сальник уплотнения штока + смазка. Ранее мембрана изготавливалась из резины и шток с уплотнениями также входил в комплект. На данном этапе мы можем предложить к мембране только кольцо уплотнения, а Вам надо использовать уже существующий шток. Заказать этот ремкомплект прямо сейчас.

С заменой мембраны обычно не возникает проблем. Разбираем водяной узел. На фото показано расположение мембраны. Латунный резьбовой фиксатор (вставляется в ушко мембраны) не забываем и заворачиваем, фиксируя перепускное отверстие. Мембрану располагаем “вогнутостью вверх”, чтобы у нее был ход внутри узла. При постановке наоборот, – работать не будет.

Основные сложности обычно возникают при попытке подобраться к уплотнению штока при устранении течи. Со стороны выхода штока резинку не достать.

Переворачиваем эту половинку узла и видим шайбу (или заглушку). При всем ее поведении и стоянии насмерть она легко вынимается острым шилом. Прямо суем внутрь отверстия что-нибудь острое и просто выковыриваем ее оттуда. Здесь стоит напомнить про сдержанную силу плюс аккуратность. То есть выковыриваем аккуратно, но сильно.

Никуда она не денется. Когда шайба будет удалена Вы увидите под ней резинку уплотнения штока. Если эта резинка износилась из узла подкапывает. Заменяем ее новой из нашего комплекта.

Изображение - Ремонт газовой колонки нева люкс 6014 своими руками proxy?url=http%3A%2F%2Fwww.tskl.ru%2Ffiles%2Fwysiwyng%2FCIMG9198908888

Теперь несколько слов о правильной сборке штока. Ниже два фото на котором изображен шток газовой колонки Нева Люкс в полном оснащении.

По пунктам это можно описать так:
1. Укладываем кольцо уплотнения и сразу на нее сверху пальцем мазок солидола.
2. Защелкиваем назад шайбу
3. Заводим в отверстие шток
4. Берем набивку. Надеваем ее на шток. Наносим солидол, чтобы набивка пропиталась.
5. Накрываем все это дело колпачком.

И соответствующей стороной накрываем шток мембраной, чтобы шток уперся в тарелку со стороны плоской площадки.

Закрываем водяной узел. Устанавливаем на свое место. Запускаем колонку. Наконец моемся.
Всем спасибо!

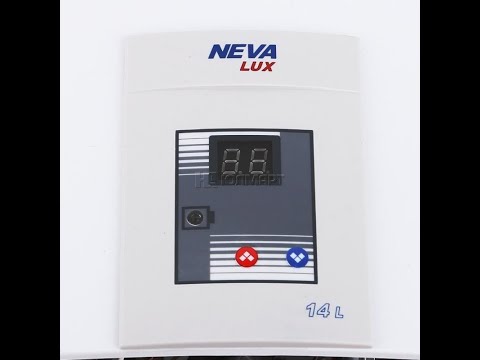

Модель колонки специальна разрабатывалась под отечественные условия эксплуатации. Поскольку в частных сетях загородных поселков нередко встречается пониженный уровень давления подаваемой воды, газовая колонка Neva lux 6014 хорошо подходит под условия такой эксплуатации. При всем этом она оборудована достаточно продуманной системой безопасности, призванной обезопасить работу колонки в случае возникновения сбоев.

Видео (кликните для воспроизведения).

мощность колонки составляет 28 кВт,
теплопроизводительность – 24 кВт,
расход воды при нагреве на 25°С – 14 литров в минуту,
расход газа в час составляет 3 м3 природного газа или 1,1 кг сжиженного в час,
вес – 13 кг.

Благодаря возможности работать даже при показатели давления поступаемой воды всего в 0,15 атмосфер колонка станет хорошим выбором для дома, коммуникации которого имеют проблему с подводом.

Согласно многочисленным отзывам на эту модель, преимущества газовой колонки стоит расписать по таким пунктам:

даже при изменении интенсивности поступающего потока воды температура воды поддерживается в заданном режиме,
благодаря электронной системе управления точность поддерживаемой температуры разогрева воды находится на уровне шага +/-1°С,
многоуровневая система безопасности обеспечит автоматическое отключение от сети в случае сбоев,
цифровой дисплей,
теплообменник изготовлен из меди, без примеси других металлов,
простота в обращении, благодаря которой даже пожилые люди без проблем эксплуатируют колонку без сторонней помощи,
хорошее сочетание цены и качества,
современный дизайн,
большой проход воды,
при правильной эксплуатации требует вызова мастера только раз в год, при проведении планового технического обслуживания.

Читайте так же: Ремонт на кухне своими руками 6 кв метров

Как уже было указано, газовые колонки представляют собой часто достаточно проблемное оборудование. Частые причины возникновения поломок – это появление недостаточной тяги и сбой в «электронных мозгах». Судя по многочисленным отзывам, подобные проблемы преследуют многих владельцев газовых колонок, не только этой серии. Правда, справедливости ради стоит отметить, что возможность работать при неблагоприятных условиях – это еще не означает, что можно всецело забыть о недостаточной тяге и других нарушениях условий эксплуатации. В случае, если подведенные к дому коммуникации не в состоянии обеспечивать постоянно стабильный поток воды, газа, да и само отведение отработанных выхлопных газов оставляет желать лучшего – то и надеяться на долговечную работу оборудования не стоит.

При этом, если же условия эксплуатации удовлетворяют всем требуемым – то колонка работает исправно и в течении длительного промежутка времени, при этом требуя только периодической замены пальчиковой батарейки из блока электронной системы управления.
