K510i sony ericsson ремонт своими руками

Рассмотрим порядок разборки телефона SonyEricsson k510i, k310, k320, w200 (рисунок 1).

Из инструментов нам понадобится медиатор, отвертка Т6.

Для начала откроем заднюю крышку и вытянем батарею (рисунок 2).

Затем с помощью медиатора снимем заднюю часть, освободив боковые защёлки (рисунок 3).

Откручиваем четыре винта, обведённых красным и извлекаем плату (рисунок 4, 5).

Здесь нам доступны для замены: динамик, звонок, микрофон, вибромотор. Сняв металлическую основу, можем извлечь клавиатурный модуль и дисплей, а так же коннектор зарядки.

При блочной диагностике определяют какой конкретно элемент (Корпус, защитное стекло, сенсор, печатная плата, разъемы, динамики, микрофон, антена, батарея) вышел из строя.

• Проверяем зарядку, если зарядка от телефона целая, иначе:
• Проверяем разъем телефона, если исправен то:
• Если все из вышеперечисленного Вам не подходит, тогда Вам потребуется перепрошивка или ремонт материнской платы телефона.

• Проверяем потерю заряда, если телефон батарея заряжена то:
• Проверяем и справна ли кнопка включения на телефоне;
• Если ничего на этом этапе не нашли причину поломки, вспоминаем – если заливался ли телефон жидкостью, или телефон упал и перестал включаться, скорее всего понадобиться ремонт материнской платы телефона.

• Проверяем обнаруживает ли телефон другую сим-карту, если обнаруживает то:
• Проверяем настройки телефона, если настройки верные то:
• Необходима перепрошивка телефона.

• Проверяем флеш-карту телефона, если исправна то:
• Проверяем разъем для флешки на телефоне, если он тоже исправен, то:
• Вам необходима перепрошивка телефона, либо ремот материнской платы телефона.

• Проверяем usb кабель, если кабель в порядке то:
• Проверяем разъем телефона, если он в порядке то:
• Вам необходим ремонт материнской платы или перепрошивка телефона.

• Проверяем настройки, если настройки верные, то:
• Проверяем интернет соединение, если соединение стабильно, то вам необходимо перепрошить телефон.

• Проверяем настройки телефона, если настройки корректны то:
• Проверяем WiFi адаптер телефона, если в порядке требуется перепрошивка телефона.

• Проверяем кабель подключения к компьютеру если кабель целый то:
• Проверяем драйвера телефона на компьютере, если установлены корректные драйвера, то:
• Необходима перепрошивка телефона.

• Проверяем на наличие физических повреждений экрана, если нет то:
• Проверяем шлейф от дисплея телефона, если шлейф цел, то:
• Необходима перепрошивка телефона либо ремонт системной платы.

• Проверяем целостность сенсорного дисплея на наличие повреждений, если он цел то:
• Проверяем шлейф сенсорного дисплея, если цел то:
• Необходима перепрошивка телефона, или ремонт контроллера дисплея.

• Проверяем настройки телефона, если настройки правильные то:
• Проверяем целостность микрофона, если цел то:
• Проверяем работает ли контроллер микрофона на телефоне если работает то:
• Необходима перепрошивка телефона.

Компонентная диагностика телефона Sony Ericsson K510I представляет собой диагностику системной платы телефона. Данный тип диагностики, будучи более сложным, представляет собой выявление поврежденного элемента на плате телефона Sony Ericsson K510I. Ремонт устройства после данной диагностики представляет собой перепайку микросхем и замену несправных элементов на плате телефона Sony Ericsson K510I.

Дисплей – часть экрана, которая показывает изображение и находится за сенсорным или защитным стеклом. Поврежденный дисплей телефона Sony Ericsson K510I, будь то битые пиксели или расплывшийся экран, затрудняет работу с телефоном Sony Ericsson K510I или делает ее невозможной, ведь изображение теряет четкость и ясность.

С неисправным дисплеем труднее читать текст с экрана телефона Sony Ericsson K510I, управлять с помощью сенсорного экрана, а также просматривать изображения или видео.

Поврежденный дисплей не “вылечится” со временем, но может окончательно погаснуть в самый неподходящий момент, что может причинить очень большие неудобства. Если дисплей на телефоне Sony Ericsson K510I неисправен – Вы можете обратиться в наш сервисный центр.

Поступил в ремонт сотовый телефон Sony Ericsson K550i с заявленной неисправностью — не работает джойстик вниз, выломан центр у джойстика, на дисплее какая-то точка.

Включаем, проверяем. Точка на изображении действительно присутствует (битый дисплей), центр джойстика выломан, вниз не нажимается. Ну что ж, будем менять дисплей, подложку клавиатуры и клавиатуру.

Отщелкиваем две защелки аккумуляторного отсека:

Вытаскиваем аккумулятор и флешку SONY M2:

Поддеваем отверткой верхушку телефона:

Отщелкиваем ее и убираем в сторону:

Поддеваем верхнюю часть медиатором:

и отщелкиваем ее от корпуса:

И вынимаем плату из корпуса:

Отщелкиваем три защелки в верхней части телефона:

и отщелкиваем антенну внизу телефона:

Откидываем дисплейную плату в сторону, осторожно отсоединив шлейф дисплея:

Отсоединяем шлейф подложки клавиатуры и убираем main board в сторону:

Аккуратно отверткой отклеиваем подложку клавиатуры с дисплейной платы (она держится на двухстороннем скотче):

И вынимаем дисплейный модуль (он крепится на четырех защелках по бокам):

Устанавливаем новые дисплей и подложку клавиатуры (сверху старые, снизу новые):

Подложку клавиатуры клеим на двухсторонний скотч вот таким образом:

Собираем все в обратной последовательности. Особое внимание уделяем шлейфу дисплея. Снимаем защитную пленку с дисплея, меняем клавиатуру на новую (слева — новая, справа — старая):

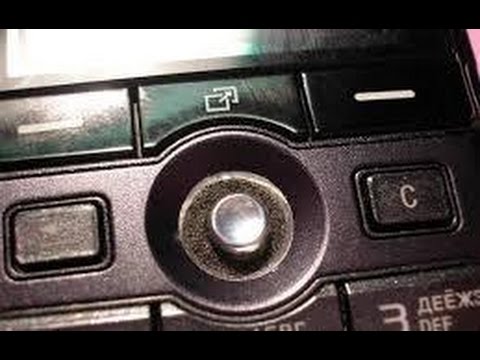

Собираем до конца. Включаем. Испытываем джойстик:

Проверяем входящие и исходящие вызовы, камеру, все кнопки. Ставим на прогон с периодическими включениями — выключениями, входящими и исходящими вызовами. Все работает.

Все фотографии сделаны фотоаппаратом Kodak EasyShare C1530.

Кстати, запчасти для телефонов sony всегда можно купить на сайте по ссылке. Там широкий выбор запчастей для ремонта телефонов марки Sony. Все запасные части с гарантией от производителя.

Проблема того, как разобрать телефон Sony Ericsson, может возникнуть у начинающего мастера по ремонту мобильных, а так же у обычного пользователя (например, когда хочется очистить устройство от накопившейся за годы использования пыли и мусора, разобраться, почему не работает блютуз, или поменять детали).

Разбор старых моделей Sony Ericsson

– Снимается задняя крышка устройства, вынимается аккумулятор, сим-карта и карта памяти;
– С помощью отвёртки откручиваются винтики, которые фиксируют панели аппарата;
– Открывается шторка камеры, ножом или медиатором поддевается и снимается задняя панель. При использовании ножа нужно действовать очень аккуратно, чтобы не поцарапать корпус телефона;
– Задняя панель снимается с защёлок и отсоединяется снизу, затем снимается передняя панель;
– Перед тем как разобрать телефон Sony Ericsson внутри, осторожно снимается защита (тянется в сторону отверстия для подключения ЗУ), далее нужно отсоединить шлейф платы клавиатуры, поддев его ножом под концом.
– Два шурупа над дисплеем откручиваются и снимается шлейф дисплея (как и клавиатуры), затем шлейф камеры;
– Основная плата, которая держится на тех же защёлках, что и панель телефона, тоже снимается, причём предельно осторожно;
– Отсоединяется Fast Port, вынимается шлейф камеры, вибромотор;
– Очень аккуратно отклеиваются диоды фонарика и датчик шторки камеры. Вынимается блок из-под динамиков.

Разбор более новых моделей Sony Ericsson

Такие модели, как w200, k510i, k310, k320, позволяющие делать рассылки по СМС, разбираются следующим образом:
– Открывается задняя крышка и вынимается аккумулятор. С помощью ножи или медиатора задняя панель освобождаются от защёлок;
– Откручиваются болты, держащие плату. Далее плата извлекается;
– Снимается или подвергается замене вибромотор, микрофон, звонок, динамик;
– Отделяется металлическая основа и извлекается клавиатура, и коннектор зарядки. Далее, можно вынуть дисплей.

Разбирая телефон, следует запоминать, записывать или фотографировать порядок снятия деталей и некоторые сложные нюансы. Потому что, как известно, разобрать устройство всегда намного проще, чем собрать.

Разбираем телефон Sony Ericsson K510i.

Эта статья не является руководством к действию! Вся ответственность за сбор и разбор вашего устройства лежит на вас.
Многие производители не несут гарантийных обязательств если устройство было разобрано пользователем. Если вы не хотите лишиться гарантии на вашее устройство уточните условия гарантийных обязательств в документации или у производителя устройства.

Снимите заднюю крышку, достаньте аккумулятор и симку. Затем снимите лицевую панель телефона, начиная с нижней части телефона, как показано на картинке ниже. Можно воспользоваться инструментом для разбора корпуса.

Сняв лицевую панель, вы обнаружите 6 шурупов. Выкрутите их.

Теперь снимите металлическую рамку, обрамляющую экран:

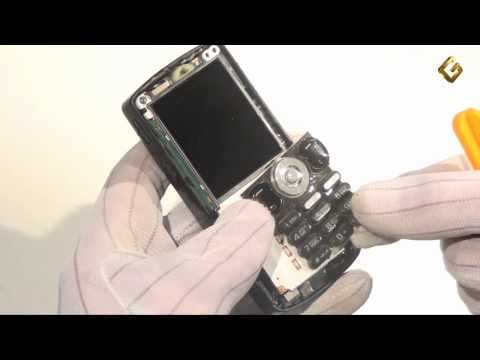

Приподнимите модуль клавиатуры движением слева направо. Он держится на защелке в правом верхнем углу (отмечено кружком на картинке). Отогните и откройте защелку.

Теперь можно снять LCD-дисплей телефона. Сдвиньте серую деталь в направлении, указанном стрелочкой на картинке. Возьмитесь за верхнюю часть дисплея, приподнимите его, потяните шлейф, которым крепится дисплей, и вытащите его из разъема. Теперь можно заменить экран на новый.

Сборку производить в обратном порядке.
