Ремонт крепления кулера процессора своими руками

Кулер – элемент, охлаждающий процессор. Обычно он состоит из радиатора и вентилятора, а также крепежа с помощью которого плотно прижимается к процессору для лучшего охлаждения. Между поверхностью процессора и радиатора обязательно наносится тонкий слой термопасты. Она призвана заполнить мелкие неровности поверхности и полностью передать тепло от процессора к радиатору кулера.

Очень важно, чтобы радиатор кулера был плотно и равномерно прижат к поверхности процессора и зафиксирован. В противном случае компьютер может выключаться при нагрузке от перегрева центрального процессора. Часто компьютер выключается во время игры или просмотра видео.

Проверить, как зафиксирован кулер легко. Для этого возьмитесь за него рукой и с небольшим усилием попробуйте покачать в разные стороны. Если кулер болтается относительно материнской платы, проверяйте правильность установки кулера и исправность крепления кулера на материнской плате.

К сожалению нет ничего вечного и пластмассовые крепежи не исключение. Со временем от старения и постоянных перепадов температур пластмасса становится ломкой и крепеж кулера на материнской плате может сломаться. При поломке крепежа процессор уже не будет плотно и равномерно прилегать к процессору и последний начнет перегреваться даже если радиатор не забит пылью.

Еще одна неисправность кулера – выход из строя вентилятора – встречается гораздо реже. В этом случае нужно заменить либо вентилятор, либо полностью кулер.

Материнские платы с разъемом процессора Socket 478 (под процессор Pentium 4) наиболее подвержены поломке крепления кулера. Обычно отламываются тонкие перемычки на материнской плате и крепление радиатора на защелкивается.

Но крепление на материнской плате можно заменить, если под рукой есть, например, нерабочая материнская плата Socket 478.

Для этого нужно поддеть отверткой и извлечь фиксаторы, как показано на рисунке ниже.

После того, как фиксаторы извлечены можно вытащить само крепление кулера. Для этого нужно сжимая защелки поочередно извлечь их из материнской платы.

Установка нового крепления производится в обратном порядке. Обязательно убедитесь в том, что все защелки защелкнулись и только после этого ставьте на место фиксаторы.

Теперь можно ставить на место кулер.

На материнских платах под процессоры AMD крепление кулера устроено несколько иначе, но оно тоже достаточно часто ломается. Там срезается пластмассовый зубчик, за который цепляется металлическая пружинная планка.

Замена крепления производится аналогично материнской плате под Socket 478.

На материнских платах под процессоры Intel с сокетом LGA 775, LGA 1155, LGA 1156, LGA 1366 как такового крепления кулера нет. Там есть просто отверстия в плате под защелки кулера. Причиной того, что кулер не фиксируется на материнской плате, чаще всего является поломка защелки на самом кулере. В этом случае необходимо просто заменить кулер, благо стоят они недорого и найти в продажи их не составит труда.

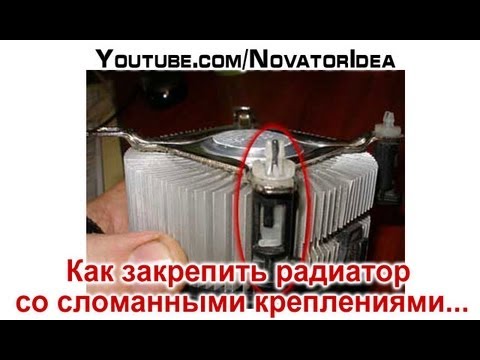

Итак, как же починить сломанную белую ножку на кулере (актуально в основном для Intel-овских материнских плат).
Конечно, кулеры стоят относительно недорого, однако данная процедура избавит вас даже от таких мелких трат 🙂
Проблемы вот такие:

Для этого нам понадобится сломанный кулер (донор), будем с него снимать живую ножку.
Приступим:

Первое – поворачиваем так, чтобы стрелка сверху черной части упиралась в радиатор

Второе – поддеваем ( ОЧЕНЬ АККУРАТНО!! ) пластмассу, как на фото:

Третье – теперь нам нужно с другой стороны проделать тоже самое, сровняв черную и белую части крепежа ( НЕ ЗАБЫВАЕМ ПРО ОСТОРОЖНОСТЬ, ДЕТАЛИ ОЧЕНЬ ХРУПКИЕ )
Сразу же напишу – если вы сломаете вторую защелку, описываемую в третьем пункте, ничего страшного не произойдет!

После того как поддели, немного прокручиваем от себя, чтобы черная прошла над белой.

+Дмитрий Мазницын такая же проблема сломались клипсы((

+Дмитрий Мазницын если что болтом закреплю наверно между болтами поставлю резинки

+Дмитрий Мазницын ну 3и клипсы держит плотно а вот 4ы вобще не держит ( в конце есть клипсы 2 усика белые один сломался и 1 усик целы и смысл нет он не держит )

если временно, и при условии ,что остальные держат хорошо,

у меня тока что чистил от пыли и сломал 1 клипсу пока держится на 3-ех а 4-ты слабо держит почти не держит . можно ли исполз комп с 3мя клипсами на куллере

спасибо очень помог только это называется не “клас” а “лайк” и надо говорить “ставьте лайки” . )))

Это называется Класс на русском

Проблема поломанных клипс довольно острая. Сам с такой столкнулся. Автору спасибо, но крепление на болтах надёжнее и проще. К тому же ничего не нужно изобретать, всё в продаже легко найти и процесс интуитивно понятный для каждого пользователя.

столько гемороя и для чего

это не дело! новый кулер стоит копейки! и ни один уважающий себя мастер, не станет заниматься такой фигней. к тому же, много пользюков лазят внутрь компа, и увидят, каких дел, ты там натворил! так что не надо порочить своё имя, такими решениями. это можно сделать исключительно в своем компе, зная, что никто с тебя потом не спросит.
делайте свою работу – КАЧЕСТВЕННО и без НАЁБОК клиентов!

В полевых условиях самое – то. Только проще снести всё и винты с изоляцией кинуть и всё. Затянуть равномерно но не перетянуть. Вообщем что в хозяйстве есть то и пользуем . А комент
Saturnus Ex Deo напоминает старый добрый мультик (ЛЕТУЧИЙ КОРАБЛЬ) – Построишь летучий корабль ? – КУПЛЮ ! Неее . – если клиент lamer и готов максать – нет проблем (там и чистка и кондёры заменить – типа раздутые , ну и т.п.- всё жутко критичное). А если для себя – то нахрена покупать то , что работает. Вообщем респект ! Про шурупы не думал даже – но имеет право быть ! Магазины не всегда в шаговой доступности.

кто занимается ремонтом, у того наверняка есть дохлые или жужжащие кулера, с них спокойно можно снять эти самые фиксаторы, и это будет лучше. ну и согласование с клиентом – это правильно, но технически правильнее поставить новый))))

это понятно ,что нужно меня на новый, (или нормальный) так это же не от лени всё делалась, а из за отсутствии оного . и по любому согласованно.

Сломалось крепление кулера процессора? Не расстраивайтесь! Сейчас Вы узнаете, как можно своими руками починить крепление и восстановить работу Вашего любимого компьютера.

Доброго времени суток. Хотелось бы поделиться, как можно исправить неполадку крепления боксового кулера процессора к материнской плате.

Чаще всего поломка заключается в следующем: отламывается пластиковое крепление защелок. Ее я заменил на быстросъемное резиновое соединение для стандартных вентиляторов от компьютера (Сразу оговорюсь, для монстров охлаждения следует использовать винты и гайки), и металлическую шайбу, у меня это обжимное крепление.

Красным выделено место отрезания. На фото материнской платы видно, что диаметр отверстия в ней совпадает с диаметром нашего крепления, поэтому никаких проблем при монтаже не должно возникнуть. Шайба использовалась для того, что бы наше соединение не провалилось в отверстие крепления кулера.

Остается просунуть наше крепление кулера процессора в материнскую плату и вытянуть с другой стороны до фиксации.

В итоге получилось следующее: достаточно плотное прилегание подошвы кулера к процессору и как следствие — достойное охлаждение.

Если прилегание неплотное, то можно изготовить пластиковую шайбу из подручных материалов и подложить ее с обратной стороны материнской платы компьютера. В итоге на конечном фото видно, что есть деформация материнской платы, и значит что соединение очень плотное. Но я менял все «родные» крепления на резиновые и в итоге моя времянка работает больше года на компьютере сына)))

Всем удачи и Бог в помощь)))

Автор статьи «Ремонт крепления кулера процессора» — Александр Шутов.

Дорогие читатели, если у Вас есть наработки по ремонту компьтерной техники или любые другие идеи которыми Вы хотите поделиться с остальными читателями Мира Самоделок, присылайте их на нашу почту: [email protected] Все работы будут опубликованы с указанием Вашего авторства!

Смотрите так же статьи из раздела самоделки для пк:

Скотч 04 марта 2004 – 14:22

Господа! Обращаюсь к вам с такой проблемой. сегодня снимал винт, и заметил что одно из креплений для кулера на моей матери отломано, и кулер сейчас сидит на 3х., вроде крепко.. в принципе на температуру проца это пока не особо влияет, там рядом 2 80мм вентилятора крутятся, но разгон пришлось убрать, до выяснения.
В общем, помогите, как это можно исправить. В принципе я вижу 3 варианта..
1. Купить кулер, который имеет свое крепление к материнке, и чтоб он был “на вырост” так сказать. Склоняюсь к последнему Залману. подскажите. он имеет свое крепление, и посоветуйте еще кулеры.
2. Заменить мать. это совсем крайний вариант, шЫло на мЫло менять не хочется, а на Асус П4С у меня пока нету денег. я могу взять в кредит но просто не хочется.
3. Починить каким то макаром крепление. боюсь.

Господа, подскаите пожалуйста еще пути решения.

Areen 04 марта 2004 – 14:48

Скотч там Н образное крепление,так что на нем конкретно отломилось?? целиком или только перекладина в Н.

Добавлено спустя 1 минуту 2 секунды :

А если не побрезгаешь,то можно и проволочкой примотать.

Я думаю, каждый обладатель компьютера, сталкивался (или столкнётся) с плохой работой кулера, который либо начинает издавать лишние звуки, постепенно ослабляя свою работу, либо просто останавливаются и перестают охлаждать систему. Чаще всего, этот вентилятор “сломался” не до конца, скорее всего его механическая часть просто забилась пылью, а масло высохло и впиталась всё той же пылью, из-за чего, его работа существенно затрудняется. Большинство современных кулеров для компьютера не подлежат вскрытию, при попытке его разобрать, он будет сломан. Разобрать его нельзя, но смазать можно, и это может существенно продлит его жизнь.

Для начала, нам нужно его снять и очистить от наружной пыли (я думаю это понятно).

С нижней стороны вентилятора (сторона выдува воздуха), по центру есть отверстие, которое предоставляет доступ к валу. Это отверстие как правило, закрыто резиновой или пластмассовой заглушкой, а сверху заклеено наклейкой. Иногда, заглушки нет, а отверстие заклеено только наклейкой, а ещё реже случается, что нет и самого отверстия, такое иногда встречается на кулерах для процессоров и видеокарт.

Наклейку нужно снять, а заглушку удалить (если она есть), подковырнув острым предметом (нож, шило). Если вам попался кулер, у которого просто нет данного отверстия, то вам придётся его просверлить шуруповёртом. Диаметр отверстия должен быть не больше 6 мм. Колупать отверстие острым предметом (вместо сверла) крайне не рекомендуется, так как, внутренние кромки нового отверстия завернуться во внутрь и могут стопорить вал, и к тому же, это увеличит вероятность попадания “опилков” внутрь кулера.

После получения доступа к валу кулера, необходимо нанести туда несколько капель машинного масла. Сделать это можно шприцом или любым тоненьким предметом (спичка, иголка, шило). Снова установить заглушку и наклеить наклейку.

Если у вас кулер с РЕЗИНОВОЙ заглушкой, или вообще без заглушки (только наклейка), то вы можете их не снимать, а смазать вал кулера шприцом, проткнув наклейку и резиновую заглушку иголкой и впрыснув масло.

После такого “ремонта”, кулер ещё проработает от одного месяца до пары лет – всё зависит от его качества, качества масла, и степени загрязнения.

Не забываем оставлять комментарии и отзывы, нам важно ваше мнение!

Что такое кулер? Воздушная система охлаждения ПК

Кулер (от англ. cooler) – дословно переводится как охладитель. По существу – это устройство, призванное охлаждать нагревающийся элемент компьютера (чаще всего центральный процессор). Кулер представляет из себя металлический радиатор с вентилятором, прогоняющим через него воздух. Чаще всего кулером называют именно вентилятор в системном блоке компьютера. Это не совсем правильно. Вентилятор – это вентилятор, а кулер – это именно устройство (радиатор с вентилятором), охлаждающее конкретный элемент (например, процессор).

Вентиляторы, установленные в корпусе системного блока компьютера, обеспечивают общую вентиляцию в корпусе, поступление холодного воздуха и вывод горячего наружу. Тем самым происходит общее понижение температуры внутри корпуса.

Кулер, в отличие от корпусных вентиляторов, обеспечивает локальное охлаждение конкретного элемента, который сильно греется. Кулер чаще всего стоит на центральном процессоре и видеокарте. Ведь видеопроцессор греется не меньше ЦП, а порой нагрузка на него гораздо сильнее, например, во время игры.

В блоке питания тоже стоит вентилятор, который одновременно служит как для охлаждения нагревающихся элементов в блоке питания, так как продувает через него воздух, так и для общей вентиляции внутри компьютера. В простейшем варианте системы охлаждения ПК именно вентилятор внутри блока питания обеспечивает вентиляцию воздуха внутри всего корпуса.
Полезный совет:
Хотя бы иногда узнавайте температуру компонентов ПК. Это поможет избежать многих лишних проблем. Сейчас есть множество бесплатных программ для этого. Например, EVEREST Ultimate Edition . Рабочая температура процессора не должна превышать 75 градусов, температура видеокарты во многом зависит от мощности модели. Для дорогих карт и 90-100 градусов может считаться нормальной температурой. Оптимальная температура для жесткого диска – 30-45 градусов.

В какую сторону должны крутиться вентиляторы в корпусе.

Итак, рассмотрим схему вентиляции и охлаждения компьютера. Ведь у многих новичков при самостоятельной сборке компьютера возникает вопрос “Куда должен дуть вентилятор” или “В какую сторону должен крутиться кулер”. На самом деле это действительно важно, ведь правильно организованная вентиляция внутри компьютера – залог его надежной работы.

Холодный воздух подается в корпус из передней нижней части (1). Это нужно учитывать и при чистке компьютера от пыли. Нужно обязательно пропылесосить место, где засасывается воздух внутрь компьютера. Воздушный поток постепенно нагреваясь поднимается вверх и в верхней задней части корпуса выдувается через блок питания (2) уже горячий воздух.

В случае большого числа греющихся элементов внутри корпуса (например, мощная видеокарта или несколько видеокарт, большое количество жестких дисков и т.д.) или малого объема свободного пространства внутри корпуса для увеличения воздушного потока и повышения эффективности охлаждения в корпус устанавливают дополнительные вентиляторы. Лучше устанавливать вентиляторы с большим диаметром. Они обеспечивают больший поток воздуха при меньших оборотах, а следовательно эффективнее и тише, чем вентиляторы с меньшим диаметром.

При установке вентиляторов следует учитывать направление, в котором они дуют. Иначе можно не только не улучшить охлаждение компьютера, но и ухудшить его. При большом количестве жестких дисков, либо при наличии дисков, работающих на высоких скоростях (от 7200 об/мин), следует установить дополнительный вентилятор в переднюю часть корпуса (3) так, чтобы он продувал жесткие диски.

При наличии большого количества греющихся элементов (мощная видеокарта, несколько видеокарт, большое количество плат, установленных в компьютер) или при нехватке свободного пространства внутри корпуса рекомендуется установить дополнительный вентилятор в задней верхней части корпуса (4). Этот вентилятор должен выдувать воздух наружу. Таким образом увеличится воздушный поток, проходящий через корпус и охлаждающий все внутренние элементы компьютера. Нельзя устанавливать задний вентилятор так, чтобы он дул внутрь корпуса! Так нарушится нормальная циркуляция внутри ПК. На некоторых корпусах возможно установить вентилятор на боковую крышку. В этом случае вентилятор должен крутиться так, чтобы он всасывал воздух внутрь корпуса. Ни в коем случае нельзя, чтобы он выдувал его наружу, иначе будет недостаточно охлаждаться верхняя часть компьютера, в частности блок питания, материнская плата и процессор.

В какую сторону должен дуть вентилятор на кулере.

Повторюсь, что кулер предназначен для локального охлаждения конкретного элемента. Поэтому здесь не учитывается общая циркуляция воздуха в корпусе. Вентилятор на кулере должен продувать воздух через радиатор, тем самым охлаждая его. То есть вентилятор на кулере процессора должен дуть в сторону процессора.

На некоторых моделях кулеров вентилятор устанавливается на вынесенный радиатор. В этом случае лучше его ставить так, чтобы воздушный поток направлялся в строну задней стенки корпуса либо вверх в сторону блока питания.

На большинстве мощных видеокарт кулер представляет из себя радиатор и крыльчатку, которая не вдувает воздух сверху внутрь, а гонит его по кругу. То есть в этом случае через одну половину радиатора воздух засасывается, а через другую выдувается.

Как снять заднее крепление для кулера ЦП
Стоит у меня вот это чудо Titan DC-775L925B/R как снять пластину сзади мамки.

Как подключить тв тюнер к материнской плате?
Здравствуйте! Тюнер на фото. Можно ли его как-то подружить с материнской платой.

Как подключить LTP порт к материнской плате?
как можно подключить LTP порт к материнской плате. всякими контролерами или.

Как подключить 4pin коннектор от БП к 3pin на материнской плате?
Здравствуйте. Такая проблема. Подключил вентиляторы от корпуса (не CPU) в molex.

Как вынуть крепления радиатора охлаждения на материнской плате?
Добрый день! Хочу снять радиатор с северного моста. Он прикреплён к плате, -не.

Доброго дня всем! Вчера чистил комп и менял термопасту на процессоре i5 3450 и отломал ножку крепления охлаждения, вот такое http://kemerovo.dns-shop.ru/catalog/i126014/kuler-deepcool-theta-21-pwm-lga1155-1156.html Что лучше сделать, другое крепление искать? Первый раз менял пасту давно и охлаждение назад нормально поставил, намазывал КПТ-8 вместо заводской. КПТ-8 оказалась хуже. проц грелся до 72 в нагрузке. с заводской было 66.

На кулер такой конструкции просто самому сделать крепление-четыре одинаковых пружинки во избежание перекоса,винтика и гайки,шайбы изоляционные.
Пружины должны обеспечить достаточный прижим,может и от этого кулера подойдут.До смятия витков их не сжимайте.

ArtBx отломал ножку крепления охлаждения, вот такое http://kemerovo.dns-shop.ru/catalog/i126014/kuler-deepcool-theta-21-pwm-lga1155-1156.html Что лучше сделать, другое крепление искать?

Что делать решать, только тебе. На этот кулер подойдет ножка/крепление от боксового кулера.

[offline]

Группа: Пользователи
Сообщений: 6
Регистрация: 13.06.12

Репутация:

0

[offline]

Репутация:

1945

Что сподвигло на это действо? Давно бросил это неблагодарное занятие – никогда не помогало, все равно приходится покупать новый(650р).

Сообщение отредактировал pasha_550 – 13.06.12, 20:31

[offline]

Группа: Пользователи
Сообщений: 6
Регистрация: 13.06.12

Репутация:

0

[offline]

Репутация:

1945

[offline]

Группа: Пользователи
Сообщений: 6
Регистрация: 13.06.12

Репутация:

0

Если потянуть за крыльчатку то она не снимается. Вывод – все таки конструкция довольно банальна, но как на обычных кулерах для стационарников под наклейкой пробочка и дырка со стопорным кольцом, то здесь эта пробка латунная и запресованна в корпус. Итог всетаки кулер не разборный. Но надежда его разобрать еще немного тлеет. (возможно прийдется высверлить эту пробку и заменить наклейку на свою)
P.S. Когда пытаюсь потянуть за крыльчатку то чувствуется что чтото твердо мешает ей сняться, пробовал тянуть сильней (намного), боюсб напрочь разломать корпус кулера.
P.S.S. Это не первый мой ремонт кулера, я их уже десятками перемазал перечистил, поменял, такая проблема/необходимость у меня впервые.

Сообщение отредактировал kolynio – 14.06.12, 14:49
