Мы постараемся ответить на вопрос: ремонт стартера на ваз 2121 своими руками по рекомендациям подлинного мастера с максимально подробным описанием.

Стартер на Ниве приходится менять довольно редко, но если у вас возникла необходимость в этом, то нижеприведенная инструкция будет очень полезна. Сначала стоить рассмотреть необходимый перечень инструментов, с которыми сделать все это будет очень просто и не займет много времени.

  1. Ключ на 13
  2. Трещотка с небольшим удлинителем
  3. Головка на 10
  • Первым делом открываем капот автомобиля и отсоединяем все провода питания от конструкции стартера. Для этого понадобится открутить головкой на 10 гайки, которые крепят клеммы. Обычным ключом туда не подлезть, поэтому трещотка с головкой и удлинителем будет идеальным вариантом. Рукой нащупываем гайки клемм и воспользовавшись трещоточной рукояткой, отворачиваем их по очереди.
Видео (кликните для воспроизведения).
  • Чтобы показать все наглядно, посмотрите ниже на фото, ключ просунут как раз под выпускным коллектором Нивы:
  • И после этого можно отсоединить свободно провода питания, которые больше ни чем не крепятся:
  • Далее берем ключ на 13, удобнее воспользоваться накидным, и откручиваем 2 болта крепления корпуса стартера к двигателю. Но их может быть и три, лично на моем примере было всего 2.
  • И затем можно снимать его вправо, как показано наглядно на фотографии ниже:
  • И немного поворачивая его в сторону, вынимаем его без особых проблем вверх:

Как сами убедились, в данном ремонте сложного ничего нет, главное, чтобы под рукой были все необходимые инструменты и тогда любая работа с вашей Нивой будет выполняться быстро и без лишних нервов.

Установку стартера ВАЗ 2121 производим в обратном снятию порядке. В случае необходимости производим замену новой деталью.

Когда на Ниве пришел в неисправность стартер, его требуется заменить. Сегодня мы расскажем как выполнить замену стартера на ВАЗ 2121 своими руками в гаражных условиях.

– головка на 10 с удлинителем и трещоткой;
– ключ рожковый на 13.

Напомним, что в предыдущей статье мы рассказывали как снять рулевое колесо на Ниве своими руками. Данную операцию стоит выполнять когда руль уже пережил свои года и требует замены, рекомендуем менять на оригинальный, а не китайского производства.

Замена стартера на Ниве своими руками

1. Прежде чем приступать к выполнению снятия стартера, необходимо обязательно отсоединить клемму «минус» от аккумулятора, чтобы избежать короткого замыкания. После этого берем трещоточную рукоятку с удлинителем и головкой и просунув полученное «приспособление» под выпускной коллектор, необходимо открутить гайку крепления клемм стартера.

2. После чего снимаем провода со шпильки.

3. Далее необходимо отвернуть два или три болта крепления стартера к коробке передач Нивы (в зависимости от модели устройства).

4. После чего можно аккуратно отодвинуть его в сторону, и после некоторых манипуляций, поворачивая его из стороны в сторону, пытаемся его вынуть наружу.

5. Окончательный результат работы приведен на фото ниже.

Покупаем новый стартер по цене от 2500 до 3500 рублей и производим установку в обратной последовательности.

В автомобилях Нива 21213 и 21214 установлен стартер с возбуждением смешанного типа, с тяговым реле электромагнитного типа и двумя независимыми обмотками. В корпусе фиксируется четыре полюса, один из которых соединен параллельно, а остальные — последовательно. Кожух с крышкой стягивается с помощью пары болтов. Внутри расположен якорь с коллектором (последний имеет торцевой тип). Якорь крутится на впрессованных в крышки металлокерамических втулках.

Несмотря на видимую конструктивную сложность, ремонт стартера доступен даже новичкам. Главное — иметь под рукой необходимый инструмент, своевременно диагностировать неисправность и следовать инструкциям производителя. Ниже рассмотрим, какие неисправности стартера существуют, и как устранять проблемы.

Видео (кликните для воспроизведения).

В процессе эксплуатации возможны следующие проблемы:
1. После переводе ключа в замке зажигания автомобиль Нива не заводится, стартер не крутит. Причины проблемы:

  • Разрядился источник питания машины.
  • Окислены вывода на АКБ или клеммы подключаемых проводов.
  • Плохо протянуты клеммы.
  • Межвитковое замыкание или повреждение обмотки тягового реле.
  • Вышло из строя включающее стартерного реле или имеет место обрыв питающего провода устройства.
  • Отсутствие замыкания между «тридцатым» и «пятидесятым» контактом.

В описанных выше случаях производится замена или ремонт неисправного элемента, делается зачистка контактов.

2. При переводе ключа в замке зажигания реле работает, а стартер не крутит (на горячую или холодную). Причины:

  • Разряжена или вышла из строя АКБ.
  • Послаблен крепеж наконечников провода, объединяющего мотор с кузовной частью.
  • Окислен «плюс» и (или) «минуса» на источнике питания, плохая протяжка.
  • Подгорел коллектор, износились щетки.
  • «Плюсовая» клемма щеткодержателя оказалась на «массе».
  • В обмотках якоря и (или) статора имеет место обрыв.

В зависимости от неисправности производится замена или ремонт неисправной детали, зачистка контактов или устранение замыкания.

3. По факту подачи напряжения на стартер осуществляется многоразовое срабатывание реле с последующим отключением. Двигатель не крутит (проблема проявляется на горячую или на холодную).

  • Замыкание или обрыв обмотки реле.
  • Разряд АКБ.
  • Снижение напряжения на релейных контактах (происходит при окислении проводов).

4. После подачи напряжения якорь стартера крутится, а маховик двигателя — нет. Причины:

5. Появляется странный звук при прокручивании якоря:

  • Послаблен крепеж стартера или устройство закреплено с перекосом.
  • Нарушена целостность шестеренок маховика или приводной шестерни.
  • Износились втулки подшипников.
  • Разболтан крепеж стартера.

6. Шестеренка зависает в фиксации с маховиком:

  • Заедает рычаг, тяговое реле или муфта на шлицах.
  • Поломался выключатель зажигания (в месте соединения контактов).
  • Послаблены или вышли из строя пружинки тягового реле.


Вне зависимости от того, крутит двигатель или нет, каждый из приведенных случаев требует ремонта или замены поврежденных узлов. Как делать эту работу, рассмотрим ниже.

Алгоритм действий:
Используйте ключ на «тринадцать» для послабления крепежа проводника, подключенного к тяговому реле. Отбрасывайте наконечник.

Читайте так же:  Ремонт квартир новостройка своими руками

Чтобы проверить реле ВАЗ-2121 подводите напряжение 12 Вольт к выводу реле, а «-» подавайте на корпус. Подключайте измеритель сопротивления к контактам. Если реле целое, то якорь выдвигает обгонную муфту, а контакты замыкаются. В случае обнаружения неисправности детали делайте ее замену.

  • Чтобы снять тяговое реле, скручивайте три винта с помощью шлицевой отвертки.
  • Вытягивайте из кожуха устройства шток с пружинкой, а новое тяговое реле ставьте по обратному алгоритму.

Если неисправность не устранена, продолжайте ремонт:

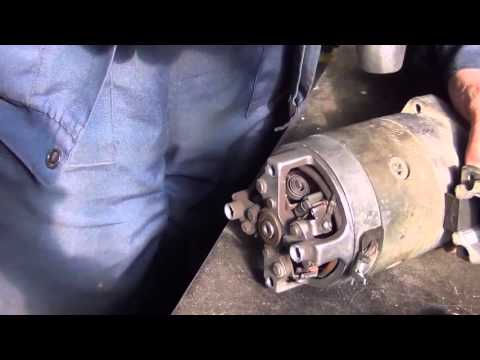

  • Берите крестообразную отвертку и скручивайте пару винтов, после чего демонтируйте кожух.
  • Чтобы проверить целостность щеток, скручивайте крепежный винт контактного проводника, а далее отверткой отжимайте пружинку. Далее остается снять щетку.
  • Аналогичным способом доставайте остальные три щетки производите их осмотр. Если хотя бы одна из щеток имеет высоту до 1,2 сантиметров, то обязательна ее замена (дальнейшее применение детали не рекомендуется).
  • Подключайте мультиметр к обмоткам стартера (поочередно) и проверяйте их на факт замыкания. Задача — убедиться в отсутствии КЗ меж витками и на корпус.
  • С помощью отвертки поднимайте кольцо стопорения, демонтируйте шайбу с вала и с помощью ключом на «десять» скручивайте пару стяжных болтов.
  • Разделяйте элементы стартера и доставайте изоляционные трубки.
  • Осматривайте внешний вид обмоток и коллектора. Следы обгорания коллектора убирайте с помощью шкурки. Если эта часть сильно износилась или обуглилась, то ремонт бесполезен — устройство меняется. Задиры устраняйте с помощью мелкозернистой шкурки, после чего полируйте изделие.
  • Используйте мультиметр для проверки якоря на факт КЗ. При обнаружении проблемы меняйте узел.
  • Доставайте из приводной крышки уплотнитель из резины и демонтируйте шайбу для регулировки якоря.
  • Снимайте шплинт рычажной оси и выбирайте последнюю. Далее требуется снять якорь вместе с приводом.
  • Поддевайте приводной рычаг отвертки и демонтируйте его.
  • Проверьте шестеренку автомобиля — она должна с легкостью прокручиваться влево и вправо. Также производите осмотр на факт забоин и сколов. Если шестеренка износилась или же муфта вышла из строя, то ремонт производить бесполезно — меняйте узел в сборе.
  • Опирайте вал о деревянный брус и выбивайте ограничивающее кольцо.
  • Поддевайте отверткой кольцо и демонтируйте его.
  • Снимайте ограничительное колечко и обгонную муфту в комплексе с шестеренкой.
  • Собирайте стартер по обратному алгоритму.

Продувайте кожух и держатель щетки Нива воздухом.
Смазывайте подводковое кольцо смазывающим составом (подойдет Литол).
Шлицы вала и втулки обработайте маслом двигателя.
Правильный ремонт стартера — гарантия четкого пуска двигателя на горячую и на холодную. Главное — своевременно диагностировать неисправность и правильно ее устранить.

Берем трещоточную рукоятку с удлинителем и головкой и просунув полученное «приспособление» под выпускной коллектор, необходимо открутить гайку крепления клемм стартера.

После чего снимаем провода со шпильки.

Далее необходимо отвернуть два или три болта крепления стартера к коробке передач Нивы (в зависимости от модели устройства):

После чего можно аккуратно отодвинуть его в сторону, и после некоторых манипуляций, поворачивая его из стороны в сторону, пытаемся его вынуть наружу.

  • Изображение - Ремонт стартера на ваз 2121 своими руками proxy?url=https%3A%2F%2Fm.etlib.ru%2FTemplates%2Fstorage%2Freport%2F415%2F100x%2F6995
  • Изображение - Ремонт стартера на ваз 2121 своими руками proxy?url=https%3A%2F%2Fm.etlib.ru%2FTemplates%2Fstorage%2Freport%2F415%2F100x%2F6996
  • Изображение - Ремонт стартера на ваз 2121 своими руками proxy?url=https%3A%2F%2Fm.etlib.ru%2FTemplates%2Fstorage%2Freport%2F415%2F100x%2F6997
  • Изображение - Ремонт стартера на ваз 2121 своими руками proxy?url=https%3A%2F%2Fm.etlib.ru%2FTemplates%2Fstorage%2Freport%2F415%2F100x%2F6998
  • Изображение - Ремонт стартера на ваз 2121 своими руками proxy?url=https%3A%2F%2Fm.etlib.ru%2FTemplates%2Fstorage%2Freport%2F415%2F100x%2F6999
  • Изображение - Ремонт стартера на ваз 2121 своими руками proxy?url=https%3A%2F%2Fm.etlib.ru%2FTemplates%2Fstorage%2Freport%2F415%2F100x%2F7000

В данном фотоотчете наглядно показано как своими руками произвести замену стартера на автомобиле ВАЗ 2121 Нива. Также можете ознакомится с нашим видео блогом по ремонту стартера на автомобили ВАЗ своими руками.

Если всё же необходимо произвести полную замену стартера на новый, не стоит этого пугаться. Процедура замены не сложная, особых профессиональных навыков не требует.

Из инструментов нам понадобится:

  1. Гаечный или рожковой ключ на 13;
  2. Ключ-трещетка и головка с удлинителем на 13 к нему.

В статье очень подробно с фото сопровождением описан процесс по ремонту стартера на автомобиле ВАЗ 2110.

У нового автомобиля поломки и неполадки в стартере случаются редко. А вот если машина отслужила уже более 5 лет, то могут возникнуть проблемы. Определить неисправность стартера может и сам владелец автомобиля – машина не заводится, нехарактерные звуки во время запуска двигателя, стартер самопроизвольно выключается.

Но многие автомобилисты не обращают внимания на такие сигналы машины. И доводят ситуацию до того, что «спасти» стартер уже невозможно. Но опытный автомобилист, который следит за своим авто, сразу же, по звуку работающей машины, определит неисправность этой детали. Так как же чинить стартер? Его ремонт происходит в несколько десятков этапов описанных ниже.

1. Во-первых, нужно произвести снятие стартера с машины. Теперь приступаем к разборке детали.

3. Отсоедините от контактного болта тягового реле шину.

4. Аккуратно отверните два болта, которые держат тяговое реле.

5. Тяговое реле нужно снять со стартера.

6. Отложите сам стартер и выньте с тягового реле якорь. Чтобы это сделать, приподнимите его вверх, и петля якоря снялась с рычага.

7. Теперь возвращаемся к самому стартеру. Отверните гайки стяжных шпилек.

8. Следующим шагом снимите крышку со стороны привода с редуктором и той же деталью в сборе.

9. Крышку необходимо снять и со стороны коллектора с щётками и щёткодержателями.

10. Затем снимите с якорного вала шестерню.

11. Вытащите из стартера сам якорь.

12. На якорном валу установлена шайба со стороны привода (обратите на это особое внимание).

13. С помощью отвёртки или другого тонкого предмета выньте опору якорного вала.

14. Затем маленькой отвёрткой вытащите из стартерной крышки две стяжные шпильки. Вообще, убирать их необязательно, если вы спешите, можно их оставить, однако снимать привод и редуктор удобнее без этих шпилек.

15. После этого выньте три шестерни редуктора. Поломка стартера может заключаться именно в том, что у этих шестерен повреждены, сломаны зубья или игольчатые подшипники, заделанные в шестерни. Если этот недостаток присутствует, то замените детали, и стартер снова заработает.

Читайте так же:  Водогрейка оазис электрическая ремонт своими руками

16. Но, если шестерни в порядке, то продолжайте разбирать и проверять на поломки стартер дальше. Из крышки нужно вынуть редуктор с приводом, предварительно нажав на шестерню стартерного привода.

17. Опору с уплотнителем нужно снять с рычага.

19. Молотком сбейте со стопорного кольца ограничительное кольцо с помощью подходящей оправки.

20. Аккуратно снимите сначала стопорное кольцо, а затем ограничительное.

21. С вала привода снимите привод в сборе.

22. Открутите стопорное кольцо рычага.

23. Затем снимите рычаг с шайбой и поводком.

24. Отвёрткой открутите пружину рычага.

25. Теперь можно снять рычаг с подводка, и разъединить половинки рычага.

26. Уберите стопорное кольцо шестерни с зацеплением внутри.

27. Затем разберите шестерню с внутренним зацеплением и снимите опору вала привода с вала.

28. Аккуратно уберите уплотнительное кольцо с поры. Внимательно осмотрите его. Повреждённое, деформированное, затвердевшее кольцо плохо сказывается на работе всего стартера. Его нужно обязательно заменить.

29. Следующим этапом снимите вкладыш с опоры.

30. Со стороны коллектора выверните два винта и снимите щёткодержатель.

31. С помощью отвёртки подденьте фиксаторы щёток.

32. Затем снимите эти фиксаторы и их прижимные пружины. Опять же, деформированные или испорченные детали, сильно обжатые или искривлённые, порванные пружины замените.

33. Из направляющих щёткодержателя вытащите сами щётки.

34. Неизолированные щётки нужно снять.

35. Затем удалите картонную изоляционную прокладку. Если она повреждена, сжата, порвана, поменяйте её на новую.

36. Удалите изолированные щётки с соединительными шинами.

37. Внимательно и детально осмотрите якорь. Уделите внимание коллектору.

    1. Если деталь загрязнена, закопчена, прошлифуйте его стеклянной мелкой шкуркой. Если на нём видны следы значительной шероховатости или сильно выступают слюды, проточите деталь на токарном станке и затем прошлифуйте коллектор мелкой шкуркой.

2. Если на якоре видны следы жёлтого налёта от подшипника, то прочистите его стеклянной мелкой шкуркой, потому что впоследствии это может привести к заеданию валовой шестерни. Если на поверхностях таких деталей как цапф и шлиц вала есть выбоины или забоины, то замените весь якорь. Уделите внимание и обмотке по торцам якоря. Если вы увидели там какие-то недостатки, замените якорь.

  • 3. Проверьте надёжность пайки выводов обмотки якоря к пластинам коллектора.
  • 38. С помощью контрольной лампы, которую питает переменный ток напряжением 220 В, проверьте состояние обмотки якоря. Напряжение лампы проведите к пластине коллектора и сердечнику якоря. Если всё в порядке, лампа гореть не должна. Если всё-таки она горит, значит произошло замыкание якорной обмотки. В таком случае, просто замените якорь стартера новым.

    39. Удерживая обгонную муфту, шестерню стартера покрутите в обе стороны: по часовой стрелке шестерня должна ходить абсолютно свободно, а против часовой стрелки вращаться не должна вообще. Если что-то нарушено, то замените привод.

    40. Затем привод стартера оденьте на вал привода. Если всё в порядке, то он должен свободно, без заеданий и остановок перемещаться по шлицам вала.

    41. Если вы видите, что детали привода сильно изношены, деформированы, повреждены, замените привод. Если вы нашли забоины на заводной части зубьев шестерни, прошлифуйте их мелкозернистым наждачным кругом. Выбирайте круг малого диаметра.

    42. Осмотрите втулки, в которых вращаются валы. Они установлены в крышке стартера со стороны привода, со стороны коллектора, опоре вала якоря и привода. Если втулки деформированы или на них имеются задиры, замените крышки или опоры с поломанными втулками. Также следует заменить потрескавшиеся крышки и опоры.

    43. Внимательно осмотрите сам стартер, и в том случае, если на нём есть следы якорного задевания, поменяйте крышку и промежуточную опору на новую.

    44. Изношенные щётки до размера между рабочей поверхностью и выводом менее 3,5 мм, замените.

    45. Щётки должны свободно перемещаться в сторону щёткодержателя. А щёткодержатель не должен иметь трещин, сколов, недостатков. Проверьте, так ли это. Если всё в порядке, то переходите к следующему этапу ремонта. Если есть недостатки, замените детали.

    46. Приступите к осмотру вала привода. Его элементы не должны иметь следы повреждений, сильно износа и деформирования. Если есть налёт, снимите его стеклянной мелкой шкуркой. Работайте аккуратно, чтобы не повредить детали.

    47. С помощью омметра проверьте, замыкаются ли контактной пластиной контактные болты тягового реле. Если они не замыкаются, замените детали или просто отремонтируйте реле.

    48. Чтобы отремонтировать реле:

    • 1. Отверните два винта.
    • 2. Отпаяйте обмоток реле и выводы.
    • 3. Затем снимите крышку, и зачистите контакты и головки болтов шкуркой. Собирать реле следует в обратном порядке.

    49. Теперь приступайте к сборке стартера. Перед началом, смажьте зубья шестерёнок моторным маслом. Собирайте стартер в обратной последовательности.

    50. Установите щёткодержатель в стартер отдельно от крышки со стороны коллектора. Чтобы собрать и установить эту деталь, воспользуйтесь втулкой, диаметр которой (отметка 1) равен диаметру коллектора (примерно 30 миллиметров).

    51. Собранный щёткодержатель установите в корпус стартера до упора, затем уберите втулку и установите на стартер со стороны коллектора крышку. Ремонт закончен.

    И ваш стартер на автомобиль ВАЗ снова как новенький!

    Конструкция и ремонт автомобиля ВАЗ 2121 Нива


    Наши дополнительные сервисы и сайты:

    Неисправности или повреждения стартера устраняют заменой неисправных деталей. Единственная операция ремонта, которая может быть выполнена, это обточка коллектора.

    Разборка. Отвертывают гайку на нижнем контактном болту тягового реле и отсоединяют от него вывод обмотки статора. Отвертывают гайки крепления тягового реле и снимают его. Ослабляют винт крепления стяжной защитной ленты на крышке 10 (рис. 172) со стороны коллектора и снимают ленту 9 с прокладкой. Вывертывают винты крепления выводов щеток и снимают последние. У стартера 35.3708 снимают стопорную шайбу с заднего конца вала.

    Читайте так же:  Ремонт двигателя ваз 2112 8 клапанов своими руками

    Рис. 172. Детали стартера: 1 – крышка со стороны привода; 2 – резиновая заглушка; 3 – рычаг привода; 4 – тяговое реле; 5 – полюс статора; 6 – сериесная обмотка статора; 7 – шунтовая обмотка статора; 8 – резиновая заглушка; 9 – защитная лента; 10 – крышка со стороны коллектора; 11 – щетка; 12 – пружина щетки; 13 – тормозной диск крышки; 14 – корпус; 15 – стяжная шпилька; 16 – якорь; 17 – ограничитель хода шестерни; 18 – обгонная муфта с шестерней привода; 19 – упорная шайба; 20 – регулировочная шайба

    Отвертывают гайки стяжных шпилек 15, вывертывают шпильки и снимают крышку 1 со стороны привода вместе с якорем 16. Отсоединяют крышку 10 со стороны коллектора от корпуса. Вынимают резиновую заглушку 2 рычага из крышки 1, расшплинтовывают и вынимают ось рычага 3 привода стартера, вынимают рычаг и якорь из крышки.

    Чтобы снять с якоря привод, удаляют стопорное кольцо из-под ограничительного кольца 21 (см. рис. 169). Привод разбирается после снятия со ступицы муфты стопорного кольца. После разборки продувают детали сжатым воздухом и протирают.

    Проверка технического состояния и ремонт. Якорь. Проверяют мегомметром или с помощью лампы, питаемой напряжением 12 В, нет ли замыкания обмотки якоря на массу. Напряжение через лампу подводится к пластинам коллектора и к сердечнику якоря. Мегомметр не должен показывать сопротивление менее 10 кОм. Якорь, имеющий замыкание с массой, заменяют.

    Специальным прибором проверяют, нет ли замыканий между секциями обмотки якоря или пластинами коллектора, а также нет ли обрывов в месте припайки выводов секций обмотки к пластинам коллектора.

    Осматривают рабочую поверхность коллектора и проверяют ее биение относительно цапф вала. Загрязненную или пригоревшую поверхность зачищают шлифовальной шкуркой зернистостью 10-М40. Если повреждение поверхности значительное или ее биение больше 0,06 мм, протачивают коллектор на токарном станке, снимая как можно меньше металла. Минимальный диаметр, до которого можно протачивать коллектор, 36 мм. После проточки шлифуют коллектор мелкозернистой шлифовальной шкуркой.

    Проверяют биение сердечника относительно цапф вала. Если оно больше 0,08 мм, заменяют якорь. Проверяют состояние поверхностей шлицев и цапф вала якоря. На них не должно быть видимых задиров, забоин и износа. Если на поверхности вала появились следы желтого цвета от втулки шестерни, удаляют их шлифовальной шкуркой зернистостью 10-М40.

    Привод. На зубьях шестерни не должно быть сколов и выкрашиваний. Если на заходной части зубьев имеются забоины, то сошлифовывают их шлифовальным кругом малого диаметра и зернистостью 10-16. Шестерня должна легко проворачиваться относительно ступицы муфты, но только в направлении вращения якоря при пуске двигателя. Если детали привода повреждены или значительно изношены, привод заменяется новым.

    Статор. Проверяют мегомметром или с помощью лампы, питаемой напряжением 12 В, нет ли замыкания обмотки статора на массу. Напряжение через лампу подводится к общему выводу обмотки и к корпусу стартера. Если лампа горит или мегомметр показывает сопротивление меньше 10 кОм, а также если обмотка имеет следы перегрева (почернение изоляции), обмотку заменяют.

    Для замены катушек обмотки статора снимают полюсы. Перед снятием полюсов делают метки на корпусе и полюсах, чтобы после сборки поставить их в прежнее положение. Обмотку перед установкой рекомендуется подогреть примерно до 50 °С, чтобы придать ей гибкость и облегчить укладку на полюсах. Полюсы должны затягиваться винтами до отказа, чтобы воздушный зазор между якорем и полюсами выдерживался в первоначальных размерах 0,38 мм при проверке щупом.

    По окончании сборки проверяют внутренний диаметр между полюсами, который должен быть 67,8-68 мм. Кроме того, калибром-пробкой ф 67,7 0’1 мм проверяют концентричность корпуса и полюсов. Калибр должен свободно входить и проворачиваться между полюсами при посадке на внутреннюю поверхность корпуса. Если этого не происходит, то сборка была выполнена неправильно и ее повторяют. Расточка полюсов не допускается.

    Крышки. Проверяют, нет ли на крышках трещин. Если они имеются, заменяют крышки новыми. Проверяют состояние втулок крышек. Если они изношены, до диаметра более 12,2 мм, то заменяют крышки в сборе или только втулки. Новые втулки после запрессовки развертывают до ф 12,015*”°>015 мм. Чтобы заменить втулку в крышке со стороны коллектора, требуется предварительно извлечь заглушку, а после запрессовки втулки установить заглушку на место и раскернить в трех точках.

    Проверяют надежность крепления щеткодержателей на крышке со стороны коллектора. Щеткодержатели положительных щеток не должны иметь замыкания с массой.

    Тяговое реле. Проверяют легкость перемещения якоря реле и состояние контактов. Если контакты подгорели, зачищают их шлифовальной шкуркой или плоским бархатным напильником. При значительном повреждении контактных болтов в месте соприкосновения с контактной пластиной можно повернуть их на 180°.

    Проверяют сопротивление обмотки реле, надежность соединения ее выводов со штекером “50” и массой, а также, нет ли следов перегрева обмотки. Поврежденное реле заменяют новым.

    Сборка стартера. Перед сборкой смазывают моторным маслом винтовые шлицы вала якоря и ступицы обгонной муфты, втулки обеих крышек и шестерню, а поводковое кольцо привода смазывают консистентной смазкой Литол-24.

    До начала сборки проверяют осевой свободный ход вала якоря, предварительно собрав вместе крышки и якорь и затянув гайки стяжных шпилек. При этом якорь может быть без привода, а крышка 7 (см. рис. 169) без рычага. Осевой свободный ход вала должен быть в пределах 0,07-0,7 мм. Изменение величины свободного хода достигается подбором числа и толщины регулировочных шайб 2. у стартера 35.3708 регулировочные шайбы расположены по обе стороны крышки 13 со стороны коллектора, а свободный ход вала должен быть не более 0,5 мм.

    Читайте так же:  Ремонт навигаторов своими руками

    Подобрав регулировочные шайбы, приступают к сборке, которая выполняется в порядке, обратном разборке. После сборки проверяют стартер на стенде.

    Читайте так же про автомобили:

    Снятие стартера на автомобиле Ваз 2121 и Нива 2131 выполняют для его ремонта и замены вышедших из строя элементов, так же снимают для полной замены или при выполнение других работ, при которых его наличие будет мешать ходу их проведения. Подготовьте стандартный набор инструментов, после чего проделайте следующую последовательность действий:

    В первую очередь необходимо обесточить автомобиль, отключив клемму минус от аккумуляторной батареи.

    Снимите корпус воздушного фильтра, так как он будет мешать работать.

    Теперь необходимо снять теплоизоляционный щиток стартера. После чего отсоединяем опорный кронштейн впускной трубы от кронштейна крепления силового агрегата.

    Изображение - Ремонт стартера на ваз 2121 своими руками proxy?url=http%3A%2F%2Fremladavaz.ru%2Fwp-content%2Fuploads%2F2013%2F12%2Fkak-snjat-starter-2121-2131

    Теперь, когда подготовительные работы выполнены, можно приступать к демонтажу стартера. Сначала откручиваем верхний болт его крепления к картеру сцепления, данный болт по совместительству так же является крепежным для заднего опорного кронштейна впускной трубы.

    Аналогично откручиваем средний и нижний болты, после чего сдвигаем стартер немного на себя, но не извлекаем его полностью, так как теперь придется отсоединять от него все питающие провода.

    Отсоединяем питающие провода от втягивающего реле, сняв их разъемы с клемм.

    Изображение - Ремонт стартера на ваз 2121 своими руками proxy?url=http%3A%2F%2Fremladavaz.ru%2Fwp-content%2Fuploads%2F2013%2F12%2Fkak-snjat-starter-2121-2131-1

    Теперь ключом на тринадцать откручиваем гайку крепления наконечника плюсового провода от аккумуляторной батареи и снимаем его со шпильки вместе с шайбами.

    Изображение - Ремонт стартера на ваз 2121 своими руками proxy?url=http%3A%2F%2Fremladavaz.ru%2Fwp-content%2Fuploads%2F2013%2F12%2Fkak-snjat-starter-2121-2131-2

    Снимаем стартер, отведя его вдоль по блоку двигателя немного назад и вытаскиваем его из моторного отсека.

    На этом ремонтные работы по снятию стартера на автомобиле Ваз 2121 и Нива 2131 завершены. Выполните его ремонт или полную замену, после чего установку проведите в обратной последовательности.

    Снятие стартеров 5722.3708 и 35.3708 аналогично. Эту операцию покажем на примере 5722.3708.
    Отсоединяем «минусовой» провод от аккумуляторной батареи.
    Демонтируем корпус воздушного фильтра (см. Снятие корпуса воздушного фильтра). Снимаем передний опорный кронштейн крепления впускной трубы к кронштейну опоры двигателя, отсоединяем теплозащитный щиток стартера от выпускного коллектора и от кронштейна опоры двигателя (см. Замена прокладки впускной трубы и выпускного коллектора впрыскового двигателя).

    Ключом «на 13» отворачиваем болт верхнего крепления стартера к картеру сцепления (этот болт также крепит задний опорный кронштейн впускной трубы к картеру сцепления).

    Аналогично отворачиваем болты среднего и нижнего креплений стартера, сдвигаем стартер вперед.

    Отсоединяем провод управления тяговым реле.

    Головкой «на 13» отворачиваем гайку «плюсового» провода стартера…

    На фото 1 для наглядности снят ресивер, а на фото 2, 3, 4 — впускная труба и выпускной коллектор.

    Отводим стартер вдоль блока цилиндров назад…

    Снятие стартера с карбюраторного двигателя проще из-за отсутствия опорных кронштейнов впускной трубы.
    Устанавливаем стартер в обратной последвательности.

    Copyright © 2007-2018 Все права защищены. Все торговые марки являются собственностью их владельцев.

    В автомобилях Нива 21213 и 21214 установлен стартер с возбуждением смешанного типа, с тяговым реле электромагнитного типа и двумя независимыми обмотками. В корпусе фиксируется четыре полюса, один из которых соединен параллельно, а остальные — последовательно. Кожух с крышкой стягивается с помощью пары болтов. Внутри расположен якорь с коллектором (последний имеет торцевой тип). Якорь крутится на впрессованных в крышки металлокерамических втулках.

    Несмотря на видимую конструктивную сложность, ремонт стартера доступен даже новичкам. Главное — иметь под рукой необходимый инструмент, своевременно диагностировать неисправность и следовать инструкциям производителя. Ниже рассмотрим, какие неисправности стартера существуют, и как устранять проблемы.

    В процессе эксплуатации возможны следующие проблемы: 1. После переводе ключа в замке зажигания автомобиль Нива не заводится, стартер не крутит. Причины проблемы:

    • Разрядился источник питания машины.
    • Окислены вывода на АКБ или клеммы подключаемых проводов.
    • Плохо протянуты клеммы.
    • Межвитковое замыкание или повреждение обмотки тягового реле.
    • Вышло из строя включающее стартерного реле или имеет место обрыв питающего провода устройства.
    • Отсутствие замыкания между «тридцатым» и «пятидесятым» контактом.

    В описанных выше случаях производится замена или ремонт неисправного элемента, делается зачистка контактов.

    2. При переводе ключа в замке зажигания реле работает, а стартер не крутит (на горячую или холодную). Причины:

    • Разряжена или вышла из строя АКБ.
    • Послаблен крепеж наконечников провода, объединяющего мотор с кузовной частью.
    • Окислен «плюс» и (или) «минуса» на источнике питания, плохая протяжка.
    • Подгорел коллектор, износились щетки.
    • «Плюсовая» клемма щеткодержателя оказалась на «массе».
    • В обмотках якоря и (или) статора имеет место обрыв.

    В зависимости от неисправности производится замена или ремонт неисправной детали, зачистка контактов или устранение замыкания.

    3. По факту подачи напряжения на стартер осуществляется многоразовое срабатывание реле с последующим отключением. Двигатель не крутит (проблема проявляется на горячую или на холодную).

    С этим читают Где стоят реле в ниве

    • Замыкание или обрыв обмотки реле.
    • Разряд АКБ.
    • Снижение напряжения на релейных контактах (происходит при окислении проводов).

    4. После подачи напряжения якорь стартера крутится, а маховик двигателя — нет. Причины:

    • Вышел из строя рычаг включения подводкового кольца муфты.
    • Пробуксовка муфты.

    5. Появляется странный звук при прокручивании якоря:

    • Послаблен крепеж стартера или устройство закреплено с перекосом.
    • Нарушена целостность шестеренок маховика или приводной шестерни.
    • Износились втулки подшипников.
    • Разболтан крепеж стартера.

    6. Шестеренка зависает в фиксации с маховиком:

    • Заедает рычаг, тяговое реле или муфта на шлицах.
    • Поломался выключатель зажигания (в месте соединения контактов).
    • Послаблены или вышли из строя пружинки тягового реле.

    Вне зависимости от того, крутит двигатель или нет, каждый из приведенных случаев требует ремонта или замены поврежденных узлов. Как делать эту работу, рассмотрим ниже.

    Алгоритм действий: Используйте ключ на «тринадцать» для послабления крепежа проводника, подключенного к тяговому реле. Отбрасывайте наконечник.

    Читайте так же:  Ремонт глушителя ваз 2106 своими руками

    Чтобы проверить реле ВАЗ-2121 подводите напряжение 12 Вольт к выводу реле, а «-» подавайте на корпус. Подключайте измеритель сопротивления к контактам. Если реле целое, то якорь выдвигает обгонную муфту, а контакты замыкаются. В случае обнаружения неисправности детали делайте ее замену.

    • Чтобы снять тяговое реле, скручивайте три винта с помощью шлицевой отвертки.
    • Вытягивайте из кожуха устройства шток с пружинкой, а новое тяговое реле ставьте по обратному алгоритму.

    Если неисправность не устранена, продолжайте ремонт:

    • Берите крестообразную отвертку и скручивайте пару винтов, после чего демонтируйте кожух.
    • Чтобы проверить целостность щеток, скручивайте крепежный винт контактного проводника, а далее отверткой отжимайте пружинку. Далее остается снять щетку.
    • Аналогичным способом доставайте остальные три щетки производите их осмотр. Если хотя бы одна из щеток имеет высоту до 1,2 сантиметров, то обязательна ее замена (дальнейшее применение детали не рекомендуется).

    С этим читают Где находится реле поворотов, как его заменить

    • Подключайте мультиметр к обмоткам стартера (поочередно) и проверяйте их на факт замыкания. Задача — убедиться в отсутствии КЗ меж витками и на корпус.
    • С помощью отвертки поднимайте кольцо стопорения, демонтируйте шайбу с вала и с помощью ключом на «десять» скручивайте пару стяжных болтов.
    • Разделяйте элементы стартера и доставайте изоляционные трубки.
    • Осматривайте внешний вид обмоток и коллектора. Следы обгорания коллектора убирайте с помощью шкурки. Если эта часть сильно износилась или обуглилась, то ремонт бесполезен — устройство меняется. Задиры устраняйте с помощью мелкозернистой шкурки, после чего полируйте изделие.
    • Используйте мультиметр для проверки якоря на факт КЗ. При обнаружении проблемы меняйте узел.
    • Доставайте из приводной крышки уплотнитель из резины и демонтируйте шайбу для регулировки якоря.
    • Снимайте шплинт рычажной оси и выбирайте последнюю. Далее требуется снять якорь вместе с приводом.
    • Поддевайте приводной рычаг отвертки и демонтируйте его.
    • Проверьте шестеренку автомобиля — она должна с легкостью прокручиваться влево и вправо. Также производите осмотр на факт забоин и сколов. Если шестеренка износилась или же муфта вышла из строя, то ремонт производить бесполезно — меняйте узел в сборе.
    • Опирайте вал о деревянный брус и выбивайте ограничивающее кольцо.
    • Поддевайте отверткой кольцо и демонтируйте его.
    • Снимайте ограничительное колечко и обгонную муфту в комплексе с шестеренкой.
    • Собирайте стартер по обратному алгоритму.

    Продувайте кожух и держатель щетки Нива воздухом. Смазывайте подводковое кольцо смазывающим составом (подойдет Литол). Шлицы вала и втулки обработайте маслом двигателя.

    Правильный ремонт стартера — гарантия четкого пуска двигателя на горячую и на холодную. Главное — своевременно диагностировать неисправность и правильно ее устранить.

    Будут ещё предложены решения встречающихся проблем по ниве на канале http://www.youtube.com/user/SamiDlyaSebya1 Если есть интерес – подписывайтесь.

    Отсоединяем «минусовой» провод от аккумуляторной батареи. Демонтируем корпус воздушного фильтра (см. Снятие корпуса воздушного фильтра).

    Снимаем передний опорный кронштейн крепления впускной трубы к кронштейну опоры двигателя, отсоединяем теплозащитный щиток стартера от выпускного коллектора и от кронштейна опоры двигателя (см. Замена прокладки впускной трубы и выпускного коллектора впрыскового двигателя).

    1. Ключом «на 13» отворачиваем болт верхнего крепления стартера к картеру сцепления (этот болт также крепит задний опорный кронштейн впускной трубы к картеру сцепления). Аналогично отворачиваем болты среднего и нижнего креплений стартера, сдвигаем стартер вперед.

    2. Отсоединяем провод управления тяговым реле.

    3. Головкой «на 13» отворачиваем гайку «плюсового» провода стартера

    4. Снимаем провод. На фото 1 для наглядности снят ресивер, а на фото 2, 3, 4 — впускная труба и выпускной коллектор.

    5. Отводим стартер вдоль блока цилиндров назад

    Снятие стартера с карбюраторного двигателя проще из-за отсутствия опорных кронштейнов впускной трубы. Устанавливаем стартер в обратной последовательности

    Стартер на Ниве приходится менять довольно редко, но если у вас возникла необходимость в этом, то нижеприведенная инструкция будет очень полезна. Сначала стоить рассмотреть необходимый перечень инструментов, с которыми сделать все это будет очень просто и не займет много времени.

    1. Ключ на 13
    2. Трещотка с небольшим удлинителем
    3. Головка на 10
    • Первым делом открываем капот автомобиля и отсоединяем все провода питания от конструкции стартера. Для этого понадобится открутить головкой на 10 гайки, которые крепят клеммы. Обычным ключом туда не подлезть, поэтому трещотка с головкой и удлинителем будет идеальным вариантом. Рукой нащупываем гайки клемм и воспользовавшись трещоточной рукояткой, отворачиваем их по очереди.
    • Чтобы показать все наглядно, посмотрите ниже на фото, ключ просунут как раз под выпускным коллектором Нивы:
    • И после этого можно отсоединить свободно провода питания, которые больше ни чем не крепятся:
    • Далее берем ключ на 13, удобнее воспользоваться накидным, и откручиваем 2 болта крепления корпуса стартера к двигателю. Но их может быть и три, лично на моем примере было всего 2.
    • И затем можно снимать его вправо, как показано наглядно на фотографии ниже:
    • И немного поворачивая его в сторону, вынимаем его без особых проблем вверх:

    Как сами убедились, в данном ремонте сложного ничего нет, главное, чтобы под рукой были все необходимые инструменты и тогда любая работа с вашей Нивой будет выполняться быстро и без лишних нервов.

    Установку стартера ВАЗ 2121 производим в обратном снятию порядке. В случае необходимости производим замену новой деталью.

    Изображение - Ремонт стартера на ваз 2121 своими руками photo3432
    Автор статьи: Артем Кондратьев

    Добрый день! Я Артем. Чуть меньше 9 лет работаю слесарем и мне нравиться работать руками. Когда создаешь новые полезные вещи или возвращаешь к жизни сломанные предметы. Разве это не прекрасно? Рекомендую, перед реализацией идей с моего сайта, проконсультироваться со специалистами. Удачного рабочего дня!

    Обо мнеОбратная связь
    Оцените статью:
    Оценка 5 проголосовавших: 1

    ОСТАВЬТЕ ОТВЕТ

    Please enter your comment!
    Please enter your name here
