Ремонт сушилки для овощей своими руками

Дата: 03.12.2015 // 0 Комментариев

Сушилка для овощей и фруктов при выходе из строя может принести массу огорчений любой домохозяйке. Если сушилка не греет, не стоит ее выбрасывать и бежать в магазин за новой. Сегодня мы попытаемся устранить одну из самых типичных неисправностей у сушилок для овощей и фруктов. Ремонт сушилки для овощей, как показывает практика, может занять от силы 15-20 минут свободного времени. Поехали!

Сушка Vinis поступила с симптомами: «Сушилка не греет». Это не дорогая сушка и поломка, которая вызвала данную проблему, должна решаться просто, там практически нечему ломаться.

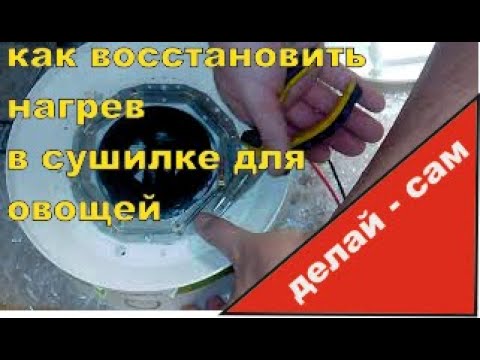

Разбираем сушку и проверяем целостность ТЭНа.

ТЭН открытого типа визуально целый, прозвонка его выводов это подтверждает. Перед ТЭНом включен в схему термопредохранитель, который также необходимо проверять.

Как показывает практика, часто именно термопредохранители или ТЭН являются виновниками таких симптомов. В нашем случае термопредохранитель неисправен.

Вместо термопредохранителя можно поставить перемычку и проверить работоспособность сушки. Если все работает отлично и ТЭН не перегревается можно списать это все на некачественный термопредохранитель.

Если поток воздуха явно слабый и ТЭН начинает перегреваться, тогда стоит сделать профилактику двигателю вентилятора. Буквально пара капель моторного масла на войлочные прокладки возле втулок, способна уменьшить трение во втулках двигателя и повысить скорость вращения его лопастей. Заниженные обороты двигателя также могут спровоцировать перегрев ТЭНа и выход из строя термопредохранителя.

После всех манипуляций перемычку можно заменить на новый термопредохранитель и пользоваться сушкой.

Фрукты являются источником пектинов и витаминов, потребление которых обеспечивает организм необходимыми питательными элементами. Но свежие плоды доступны только в тёплый период года. Заготовить их на зиму можно путём определённой обработки, которая предполагает два варианта. Овощи и фрукты консервируют или сушат.

Сушилка для фруктов – это отличный прибор, который можно соорудить своими руками при минимальных финансовых затратах.

Сегодня предпочтительнее второй способ. Сушилка для фруктов – это отличный прибор, который можно соорудить своими руками при минимальных финансовых затратах.

Принцип работы сушилки заключается в воздействии усиленного воздушного потока на измельчённые фрукты. Вследствие этого обменные процессы в плодах активизируются, влага уходит, и они быстрее усыхают. Существует три вида сушилки, каждый из которых имеет своё устройство.

Конструкция стандартной сушилки состоит из 4 основных деталей:

• вентилятора;
• корпуса;
• лотка для фруктов и овощей;
• электрического двигателя.

Функционирование солнечной сушилки основано на проникании лучей через прозрачный материал и нагревании листа, установленного на задней стенке. Это способствует повышению температуры внутри прибора, когда показатель может достигать 50°C. Фрукты и овощи, находясь в таких условиях, усыхают. Благодаря хорошей вентиляции влага выводится наружу, что препятствует образованию плесени на плодах. С нижней стороны конструкции проникает холодный воздушный поток, в корпусе происходит его нагревание и сквозь верхнее отверстие он выходит.

Такая сушилка состоит из:

• деревянного корпуса;
• поддонов для измельчённых фруктов;
• прозрачной крышки из поликарбоната.

Инфракрасная сушилка представляет собой многофункциональный удобный прибор. Её можно свернуть в виде рулона. Это существенно облегчит хранение устройства. При необходимости её также можно легко транспортировать. Потенциал такого прибора составляет 58°C, что позволяет получить качественно высушенные плоды. Этот прибор успешно справится и с функцией обогревателя.

Конструктивные элементы такой сушилки следующие:

• инфракрасная плёнка;
• корпус из ящика;
• трансформатор;
• электропроводка.

В целесообразности изготовления сушилки могут возникнуть сомнения. Ведь если плоды поместить на обычный чердак, через определённый промежуток времени они достигнут необходимого состояния. Этот вариант не требует усилий и финансовых вложений. Но он имеет и недостаток. Овощи и фрукты в таком случае будут привлекать насекомых. Предотвратить появление этой ситуации невозможно, поскольку для полного высыхания плодов необходим постоянный контакт с воздухом. Соответственно, их нельзя поместить в герметичную упаковку.

Несомненно, можно обработать фрукты специальным составом, чтобы насекомые утратили к ним интерес. Но вкусовые свойства плодов при этом изменяются. К тому же, после такой обработки фрукты сохраняют в своей структуре химические компоненты, и назвать их полностью безопасными уже нельзя.

Важно! Сушилка – это наиболее приемлемый способ заготовки запасов, чтобы обогатить свой рацион витаминами на зимний период.

Для сооружения понадобится профессиональный инструмент

Существует несколько вариантов изготовления конструкции. Чтобы получить обычную сушилку, нужно подготовить:

• материалы для корпуса. Это могут быть фанерные листы размером 60 см х 80 см или старый холодильник;
• металлическую сетку;
• лотки;
• вентилятор с двигателем или 2 лампы накаливания мощностью 150 Вт;
• саморезы.

Для инфракрасной сушилки потребуются:

• электропровод с выключателем и вилкой;
• плёнка 100 см х 50 см, предназначенная для тёплых полов;
• битумная и ПВХ изоляция;
• 2 клеммы, 2 люверса, 2 зажима;
• паяльник;
• металлический брусок.

Солнечная сушилка изготавливается при помощи таких материалов и инструментов, как:

• деревянные брусья;
• металлический лист;
• москитная сетка;
• чёрная краска;
• поликарбонат или стекло;
• вагонка или фанера;
• кисть;
• саморезы;
• уровень.

Каждая вариация исполнения сушильного шкафа имеет свои особенности, поэтому делать выбор в пользу той или иной конструкции – исключительно ваше право. Рассмотрим поочерёдно процедуру сооружения каждого вида сушильного устройства.

Для сооружения обычной конструкции первоначально необходимо подготовить корпус. Далее нужно проделать такие манипуляции:

Если применяются листы фанеры, их нужно соединить. В данном случае сушилка изготавливается из старой тумбы. При использовании холодильника из него удаляется компрессор, морозильная камера и стекловата. Для выполнения этой работы понадобятся резиновые перчатки и плотная одежда.

Выбираем предмет из которого будет сделана сушилка
Корпусная часть сушилки состоит из одних стенок. В установке крышки и дна необходимости нет, так как воздушный поток должен свободно поступать в конструкцию и выходить из неё. Поэтому в верхней и нижней части корпуса нужно сделать отверстия.

Проделываем вентиляционные отверстия

Вместо дна используется металлическая сетка с мелкими ячейками. Её можно заменить решёткой для гриля, убрав с неё ручки. Или же сделать дно из старой дверцы.

Внутри оббиваем стенки изоляционным материалом.

Крепим направляющие рейки, на которых будут фиксироваться поддоны. Их можно соорудить из деревянных реек и москитной сетки.

Изолируем сушилку и крепим рейки

Далее устанавливается вентилятор – его можно снять, скажем, с теплового электрического прибора.

Фиксируем вентиляторы на корпус

Важно! Если найти эту деталь не удалось, подойдут и лампы накаливания. В верхнюю часть корпуса помещают лотки. На дверцу устанавливается крючок.

Подключаем устройство и тестируем работоспособность.

Схема сборки инфракрасной сушилки

Процесс сооружения такой сушилки достаточно прост, и не займёт много времени. В качестве нагревательного элемента используется лавсановая плёнка. Также потребуется два решетчатых ящика из пластикового материала. Все действия сводятся к таким аспектам:

1. Опорные углы и стенки подрезаем, чтобы продукты не контактировали с нагревательным элементом.
2. Из картона вырезаем 3 основы для держателей инфракрасных деталей.
3. Излучение от нагревателей поступает в две стороны. Чтобы направить его на плоды, следует использовать пищевую фольгу, которая будет исполнять роль отражателя.
4. Обклеиваем картон.
5. Нагревательные элементы нужно подключить к трансформатору. Провода соединяются при помощи плоских разъёмов, изоляционной ленты и плоскогубцев. Такой способ позволит обойтись без пайки.
6. Края проводов соединяются и обжимаются разъёмом. Изолента поможет предотвратить попадание влаги.
7. При подключении на трансформаторе для каждой полярности выполняется по 4 разъёма. Для удобства следует применять провода разных цветов.
8. Затем вся система собирается.
9. Трансформатор включается в сеть.
10. На этом работа закончена.

Этот вариант устройства даёт возможность использовать солнечную энергию для высушивания плодов. В результате этого естественного процесса фрукты сохраняют все полезные свойства. Итак, сооружение конструкции происходит в таком порядке:

Брусья между собой сбивают и получают три детали, из которых далее формируется каркас.

Собираем каркас для солнечной сушилки
Затем устанавливают полки. Они должны размещаться по направлению к солнцу под прямым углом. Чтобы выполнить эту работу правильно, конструкцию первоначально ставят на улицу и наблюдают за движением тени.

Монтируем полки в солнечную сушилку

• Определить места, где будут размещаться полки, поможет следующее действие. Корпус наклоняют и отслеживают момент, когда контуры теней соединятся. Далее, используя уровень, отмечают по бокам будущей сушилки необходимые места.
• Боковые стороны и заднюю часть зашивают панелями вагонки или фанерой. Вверху и внизу оставляют отверстия и закрывают их москитной сеткой, чтобы защитить плоды от атаки насекомых.
• На задней части крепят металлический лист, который обеспечит нагревание.
• Все внутренние стороны конструкции окрашивают чёрной краской, поскольку это будет способствовать образованию парникового эффекта.
• На завершающем этапе устройство накрывают поликарбонатом, прозрачным шифером или стеклом.

  Покрываем сушилку поликарбонатом

• Сушилка готова к применению.

Правила использования солнечной сушилки сводятся к таким аспектам:

1. Чтобы получить сушёные плоды, их следует нарезать на небольшие кусочки, выложить на лотки и поместить в корпус.
2. Сразу воздействовать на них потоком воздуха нельзя. Фрукты и овощи должны пролежать в устройстве 3-4 дня, только по истечении этого времени можно приступать к процессу сушки.
3. Одним из необходимых условий качественной сушки плодов является наличие определённого температурного режима в конструкции. Его нельзя преждевременно повышать. Для этого стенки сушилки покрывают теплоизоляционным материалом. Уровень температуры должен находиться в пределах 40°C-50°C и не превышать этот показатель. В обратном случае содержание витаминов в плодах существенно сократится.
4. Солнечную конструкцию устанавливают под небольшим наклоном, чтобы лучи попадали на конструкцию. Для этого сушилку прислоняют к любой подходящей поверхности. К боковым частям корпуса можно прикрепить металлические трубы, которые будут исполнять роль опоры.
5. Для изготовления полок рекомендуется использовать сетчатый материал, чтобы воздух беспрепятственно циркулировал по сушилке. Подойдёт москитная сетка.

Общеизвестно, что плоды, которые подвергались термическому воздействию, теряют значительную часть своих питательных веществ. Получить максимально полезные продукты позволит способ высушивания фруктов и овощей. Так они сохраняют питательную ценность, находясь в условиях комнатной температуры, и занимают сравнительно мало места. Как сделать устройство, которое поможет заготовить плоды, мы вам рассказали. Пользуйтесь нашей инструкцией и наслаждайтесь витаминами даже в холодное время года.

Самостоятельно собранная сушилка для овощей и фруктов, станет незаменимым помощником дачника в сезон сбора и переработки урожая. Глобальная сеть и опыт народных умельцев предлагают множество таких проектов, с малой частью из них можно познакомиться здесь.

При помощи сушильного аппарата вы сможете запастись на зиму вкусными и полезными заготовками из мяса, рыбы, грибов, трав, овощей и, конечно же, фруктов.

Высушивание или вяление свежих продуктов одна из старинных и по-прежнему популярных методик консервирования. С тех пор как люди впервые задумались о заготовке пропитания впрок накоплено множество способов сушки.

Первый и самый ранний вариант такой заготовки использование энергии солнца. Его основным преимуществом считается минимум затрат. Потребуется недорогой материал для противней и периодическое перемешивание, которое не позволит слипаться продукту.

Но есть минус, который во многом обесценивает все достоинства этого способа. Потребуется ровная солнечная погода, а таких дней не так много в наших условиях.

Более поздний, но тоже старинный метод, использование русской печи. Внутри укладывают несколько кирпичей, на которые устанавливают противень с зеленью, фруктами, ягодами, грибами, прочими плодами. Как вариант те же продукты развешивают пучками возле печки. Однако в настоящих условиях печь есть далеко не в каждом доме.

С появлением газовых плит похожий принцип консервации стали использовать в городских квартирах. Противень или решетка устанавливается в духовой шкаф, процесс происходит на малом огне при открытой дверце. При всех плюсах, за газ нужно платить, это не слишком дорого, но все равно минус для семейного бюджета.

Более эффективный вариант самодельная сушилка, собранная из доступных средств по одной из проверенных схем. При таком способе соблюдается целый ряд нюансов, без которых невозможно сохранить питательные свойства любого продукта. В этом случае:

• обеспечивается оптимальный температурный режим, который удаляет влагу с плодов, мяса или рыбы;
• создаются условия для необходимой циркуляции воздушных потоков, которые устраняют избыточную влажность внутри сушильной камеры;
• имеет место рациональная организация ее внутреннего пространства, что дает возможность правильно разместить максимальное количество продуктов;
• все что оказывается внутри конструкции надежно защищено от насекомых, пыли, иных внешних факторов, способных негативно повлиять на содержимое.

При этом сохраняется большая часть витаминов и полезных веществ, сводится к минимуму опасность ботулизма, бактерии которого размножаются во влажной среде, снижается опасность развития плесени.

Чтобы обеспечить перечисленные условия и необходимый результат, самодельный сушильный агрегат должен отвечать определенным техническим требованиям:

• внутри его должна поддерживаться температура не больше 70°C, это обеспечит максимальное обезвоживание, но не допустит пересушивания;
• объем камеры должен рассчитываться не только из количества продуктов, предназначенных для заготовки, необходимо учитывать часть пространства для свободной циркуляции воздуха;
• конструкция устройства должна позволять регулировать время сушки, при самостоятельной сборке этого можно добиться простым перемещением противней ближе к источнику тепла или воздушных потоков.

При необходимости и по возможности приспособление может быть оснащено тенами и термостатами, электровентиляторами, другим оборудованием, которое сделает его использование более эффективным и комфортным.

Сушилки, собранные своими руками классифицируются так же как их фабричные аналоги. Прежде всего, их нужно разделить на устройства, использующие энергию солнца и электрические аппараты, снабженные тенами и вентиляторами. Первые отличаются

• простотой конструкции;
• требуют минимума специальных знаний и опыта при сборке;
• экономичны с точки зрения необходимых, для сборки материалов и последующей эксплуатации.

При всем разнообразии таких приспособлений их конструкция в целом однотипная. Это шкаф разных размеров, обычно из дерева, с вентиляционными отверстиями, стеклянными стенками по периметру либо с одной из сторон для поступления тепла. Более сложным устройством обладают их аналоги, использующие электричество. По принципу действия они делятся на обычные электросушилки конвективного либо инфракрасного способа нагрева и дегидраторы, где предусмотрена функция точной настройки температуры, что приводит к полному обезвоживанию продукта.

В этом варианте высушивание происходит направленным потоком разогретого воздуха. В конструкции предусмотрен тен, который может быть расположен сверху, снизу либо в горизонтальной плоскости.

Сделать такой аппарат проще всего, достаточно собрать камеру, установить в нее нагреватель и тепловентилятор. Однако жертвой конструктивной простоты становится качество обработки. Плоды высушиваются снаружи, сохраняя влагу в сердцевине. Они не подходят для длительного хранения, поскольку быстро плесневеют, создают опасность заражения ботулизмом. Минимизировать этот недостаток можно большей продолжительностью высушивания, но это ведет к потере значительной части полезных свойств и увеличивает расход электроэнергии.

Эти приборы используют инфракрасное излучение, воздействие которого максимально близко к солнечному. Воздействие происходит более равномерно, лучше сохраняются витамины и микроэлементы. Результаты высушивания лучше подходят для длительных сроков хранения.

Серьезным плюсом в пользу этой разновидности является низкое энергопотребление. Но здесь выше риск ошибки, пересушивания продуктов и потери ими полезных свойств.

Собрать такое устройство сложнее, придется подобрать подходящий инфракрасный излучатель и выбрать схему его правильного размещения.

В переводе на человеческий язык установки этого типа называют обезвоживатель. Именно на максимальное устранение влаги рассчитана конструкция этих приспособлений. Несмотря на то что этим же термином нередко называют обычные сушилки, разница между ними заключается в наличии термостата, который контролирует температурный режим.

Благодаря таким конструктивным усовершенствованиям высушивание происходит в оптимальных условиях в допустимо короткие сроки. Такое устройство лучше других подходит для завяливания говядины, свинины или рыбы. Результат: максимально избавлен от влаги, равномерно просушен, способен сохранять потребительские свойства до следующего урожая и дольше. Но для сборки дегидратора своими руками подручными средствами не обойтись, потребуется дополнительное оборудование.

Начинать делать собственный сушильный агрегат нужно с чертежа и подготовки необходимых инструментов. Для простейших конструкций достаточно примерной схемы, более сложные потребуют детальной проработки отдельных элементов устройства. Набор инструментов также зависит от сложности проекта, но скорее всего обязательными пунктами списка будут:

• ножовка и рубанок;
• разные виды отверток и молоток;
• дрель и пассатижи;
• паяльник;
• уровень;
• кисть для покраски.

Материалы так же подбираются исходя из проекта и выбранного типа устройства. Для конвективной модели будут нужны:

• бруски для каркаса и листы фанеры для обшивки;
• те же материалы подойдут для сборки лотков;
• мелкоячеистая сетка;
• навесы для створок и саморезы для крепежа;
• электровентиляторы с тенами или лампы накаливания на 150 Вт;
• провод с вилкой для подключения к сети.

Для корпуса инфракрасного прибора подойдут те же материалы, но вместо тенов либо ламп с вентиляторами нужно будет приобрести:

• пленку, которая используется для нагрева полов;
• клеммы, зажимы и люверсы;
• изоляция в битумном и ПВХ вариантах.

Простейшие конструкции собирают из минимального набора комплектующих. Это все те же деревянные материалы для корпуса, в дополнение к которым потребуется стекло или поликарбонат.

Поскольку у солнечной и электрической разновидностей сушильного аппарата достаточно конструктивных нюансов, рассматривать последовательность сборки каждой из них нужно отдельно.

Самый простой вариант такого сооружения состоит из фанерного корпуса со стеклянными створками и полками внутри. Он устанавливается с солнечной стороны под наклоном, так чтобы тепло максимально воздействовало на внутреннюю камеру.

Для сборки электрического варианта можно не собирать шкаф с нуля. Вполне подойдет старая тумба или небольшой шкафчик достаточных размеров. Некоторые умельцы приспосабливают для этих целей старые холодильники. Рассмотрим вариант из тумбы, как самый простой по трудозатратам.

1. В зависимости от расположения вентилятора верхнюю либо нижнюю плоскости тумбочки нужно снабдить отверстиями, чем больше таких отверстий, тем лучше будет циркуляция воздушных потоков. Если его фиксация предусмотрена с тыльной стороны, вентилирующие отверстия делают в дверце.
2. На следующем шаге оббиваем стенки материалом, который будет поддерживать температурный режим.
3. Затем с внутренней стороны крепим направляющие, на которых будут располагаться лотки. Последние собираем из реек и зашиваем москитной сеткой.
4. С тыльной стороны вырезаем отверстие диаметром под тепловентилятор либо пару отверстий для ламп накаливания. Если предполагается инфракрасный источник тепла, заднюю стенку обшиваем подготовленной заранее пленкой. Шнур для питания от сети выводим наружу.
5. Чтобы из обычной сушилки получился дегидратор, добавляем в цепь термостат и выводим управляющие элементы наружу.
6. Закрывать импровизированную сушилку можно старой дверцей, если ее нет или она не подходит собираем простейший каркас и обшиваем его фанерой с большим количеством отверстий. Не забываем установить щеколду или крючок, чтобы дверь не открывалась в процессе работы.
7. После этого остается разместить внутри камеры собранные лотки и аппарат можно считать готовым к испытаниям.

Как видите, для того чтоб соорудить сушилку своими руками не нужно прилагать особых усилий, а пользы от этого устройства много. Сделать сушилку самостоятельно можно из подручных материалов, не затратив большого количества средств. Пользуйтесь нашими советами и инструкциями, и наслаждайтесь витаминами в любое время года.

В данной статье рассматривается вариант решения проблемы с ремонтом сушки для фруктов и овощей в домашних условиях. Последовательность действий при ремонте будет рассмотрена на примере сушки торговой марки SATURN и модели ST-FP8504.

Данная статья написана для тех людей, которые не имеют возможности обращения в авторизованный сервисный центр из-за его отсутствия или чрезмерного удаления от места проживания. Если в Вашем населенном пункте есть авторизированный сервисный центр, обслуживающий торговую марку Вашего оборудования и у Вас не закончился срок гарантийного обслуживания, наш совет, обращайтесь к ним.

Мы займемся исправлением дефекта, который встречается в каждом доме чаще всего – сушка не включается. Причин для возникновения данного дефекта может быть несколько.

Перечислим возможные причины:

1) нарушение условий эксплуатации (перегрузка продуктами, механическое повреждение);

2) повреждение шнура питания;

3) дефект кнопки включения/выключения;

4) дефект биметаллического регулируемого термостата (регулятора температуры);

5) перегрев нагревательного элемента (тена) и как следствие срабатывание защитного термопредохранителя (провисание или замыкание спиралей нагревательного элемента);

6) дефект мотора (низкая скорость вращения, загрязнение втулок скольжения на валу двигателя крыльчатки, которая подает воздух на обдув нагревателя).

Описание наиболее частых дефектов мы можете почитать в статье: « Диагностика аппарата. С чего начать ремонт?»

Дальнейшие действия таковы.

Выводите ручку регулятора температуры на корпусе сушки на минимальное значение. При этом Вы услышите характерный щелчок разомкнутых контактов. Можно попробовать кратковременно включить сушку при помощи клавиши включения на панели управления. Будьте осторожны, включая сушку с открытым корпусом. Визуально контролируем как набирает обороты мотор крыльчатки. Если обороты набираются слишком медленно и потока воздуха явно недостаточно для правильной работы сушки, возможно потребуется замена мотора крыльчатки. Проверить мотор можно аккуратно толкнув по кругу крыльчатку. У исправного мотора крыльчатка должна совершить более одного оборота. Сопротивление обмотки мотора должно быть более (тут значение в Омах). Для замены мотора необходим другой исправный мотор. Откручиваем корпус нагревателя и несколько шурупов по периметру металлической пластины. Переворачиваем пластину с мотором и снимаем крыльчатку с вала мотора. Мотор закреплен четырьмя винтами. Для того чтобы открутить эти винты требуется приложить немалые усилия и отвертка с неизношенными рабочими поверхностями. Если после замены мотора при пробном включении работоспособность сушки восстановилась, сборку агрегата производим в обратной последовательности.

Теперь можно проверить сушку на всех режимах работы.

По опыту ремонта подобных устройств, встречаются следующие запчасти для овощесушек: биметаллические регулируемые термостаты JT-208B, KST-101B, KST-201B, KYS-329-A, TA-018; термопредохранители невосстанавливающиеся (плавкие) 128, 130, 133, 135 градусов и др.; кнопки включения KCD1, XCK-012; моторы HA-6010M23, XD-6013C; плата управления KYS-329-B.

Все примеры и рекомендации, изложенные в данной статье носят рекомендательный характер и не являются неоспоримыми и единственно правильными. Автор не призывает Вас заниматься делом, которое могут выполнить специалисты сервисного центра. И выполнят они ремонт скорее всего быстрее и качественнее. Желаю Вам дальнейших успехов в этом нелегком деле ремонтов.

Валле – интернет магазин запчастей и аксессуаров для овощесушилок мировых производителей.

Когда мы начали заниматься проектом органической фермы, ориентировались только на свежую продукцию. Но со временем увидели, что доставлять такую продукцию в небольших объёмах неудобно, дорого и не слишком экологично, ведь настоящая органика – это то, что растёт возле дома. Сами мы питаемся в основном сырой живой пищей, и хотя сухофрукты не могут заменить сезонный продукт – это прекрасная альтернатива в зимний период.

Мы столкнулись с тем, что продаваемые сухофрукты все обработаны серой, а в некоторых случаях сахаром, что для нас было совсем не приемлемо. Вот и сложились пазлы в одну картину – надо самостоятельно обеспечить себя сухофруктами, и не несколькими килограммами, а так, чтобы хватало до начала нового сезона, а излишки реализовывать.

Теневое сушение же имеет ряд недостатков, поэтому от такого метода мы сразу отказались. Нужна была промышленная сушилка. В Интернете предлагаются большие сушилки, но стоят они очень дорого и потребляют много электроэнергии. А вот инструкций, как сделать электрическую сушилку своими руками, в Интернете не найдёшь – надо было самостоятельно экспериментировать.

Всё очень просто и понятно, особенно если есть минимальное понимание электротехники. У меня нет соответствующего образования, но моё увлечение радиотехникой в детстве пригодилось.

Самая важная задача – понять принцип действия сушилки. Без этого понимания не сдвинуться с места. Я не предлагаю повторять за мной и не считаю, что мой метод наиболее совершенный, но, когда поймёте процессы сушки, появится понимание, какие задачи надо решить.

1. Продукты высыхают благодаря испарению воды из их волокон. Для этого нужны два фактора: тепло, которое будет заставлять влагу от центра продукта направляться к периферии, и обдув, который будет освобождать накопленную на стенках продукта влагу и выносить её за пределы пространства сушильного шкафа.

Для решения этой задачи требуется электровентилятор и электронагреватель, его ещё называют – ТЭН. Не надо придумывать колесо, а нужно взять велосипед и поехать в ближайший магазин бытовой техники и купить нехитрый прибор, который в народе зовётся «дутик», т.е. теплоэлектровентилятор, конечно же, пластиковый и китайского производства. В нём уже есть и ТЭН, и вентилятор, а также ещё важная и, по сути, бесплатная деталь – корпус для этого всего электробеспорядка.

2. Не только на стенках продукта увеличится влажность, но и в самом шкафу. Это означает, что шкаф должен вентилироваться, т.е. иметь отверстия, чтобы накопленный влажный воздух мог выходить за пределы сушильного пространства шкафа.

Для этого достаточно просто сделать отверстия в корпусе. Отверстия могут быть размещены на крышке сушилки или на противоположной от вентилятора стороне. Я использовал последний вариант и отверстия сделал дрелью прямо в двери.

Дверца обита пищевой плёнкой

3. Температура внутри шкафа должна быть контролируемой, чтобы продукт не сварился и оставался живым. Оптимальная температура для сушки – это 40°С. Чтобы решить эту задачу, нужно устройство, которое называется термостат.

Вариантов здесь масса. Например, можно купить термостат для домашнего инкубатора: он не только регулирует тепло, но и имеет электронный дисплей, показывающий температуру. Но всё гораздо проще, и не надо ничего опять же придумывать: «дутик», чудо китайской инженерии, уже оборудован и термостатом, и специальным предохранителем от перегрева на случай, если винт не крутит. Так что устройство вполне безопасно.

Забегу вперёд и отвечу на часто задаваемые вопросы: 1) не надо бояться – ничего не сгорит; 2) а если пластик не экологичный? – экологичного и не существует, отличается только качеством.

4. Продукты должны сушиться на противне, который пропускает воздух, то есть является сеткой. Вариантов пересмотрел множество, но наиболее дешёвый и надёжный – это деревянный каркас и москитная сетка. Относительно экологичности москитной сетки: у меня претензий не было, но если сомневаетесь – есть фирмы, которые продают такую же пищевую сетку специально для этих целей.

Противень соединялся двумя рейками «в хвост» саморезами. Сетку прибивал к противню обычным ручным мебельным степлером. Обратите внимание:

• сетку на месте пробивания скобой надо сложить в несколько раз, чтобы не распускалась;
• сначала прибивайте степлером одну сторону, а затем, сильно натягивая, противоположную (так надо сделать сначала в ширину противня, а затем в длину);
• ни в коем случае не используйте гвозди – это ненадежно, только саморезы.

Первый вариант сушилки на 13 кг. Корпус – дерево. Противень – дерево. Сетка пластиковая

5. Противни должны удобно въезжать и надёжно висеть в сушилке. Для этого используйте деревянные рейки-рельсы длиной в ширину боковой стенки сушилки и толщиной рельсы – квадрат около 1 см. Я использовал толщину 5х8 мм. К корпусу стенки прикрутить короткими тонкими саморезами. В конце рельсов можно поставить вертикальный ограничитель из такой же рельсы, если конструкция исключительно квадратная, чтобы противень не въехал в винт обогревателя.

6. Пространство для разгона воздуха – это расстояние от тепловентилятора до начала противня. Это расстояние необходимо для того, чтобы равномерно обдувать все противни как по высоте, так и по ширине. Это расстояние должно быть не менее 20 см.

7. Корпус для сушилки делался деревянный – это наиболее доступный, дешёвый и податливый материал. Я использовал старый советский шкаф, который когда-то скучал на балконе. Древесностружечная плита, из которой сделан шкаф, содержит клей и формальдегид, поэтому дополнительно оббил внутренние стенки натуральной фольгой без ламинации для пола.

Пищевая кухонная фольга для этих целей тоже использовалась, но это неудобно и недолговечно. Ещё есть фольга-самоклейка, приклеенная на бумагу, – это самый удобный вариант, но я такой здесь не нашёл. Следующие модели будут делаться уже исключительно из натурального дерева, ведь первые попытки были экспериментальными.

Термостат (внизу), электровентилятор и ТЭН (сверху)

Дерево советую использовать идеально высушенное, а перед монтажом его надо промаслить олифой или льняным маслом и хорошенько высушить. Эти меры для того, чтобы сушилка была долговечной и меньше впитывала влаги.

8. Немного творчества. Этот принцип поможет вам от начала до конца работ. Представьте сначала всё в голове, а потом начните творить, импровизируя. Что-то, может, получится не так, как спланировали, – не огорчайтесь, ведь этот результат может быть лучше ожиданий.

Собственно, это основные принципы действия и проектирования сушилки.

Я делал всё интуитивно, без чётких расчётов и планировок. Во-первых, уроки геометрии и математики – это что-то далёкое и недостижимое, а во-вторых, я не знал, что получится и что планировать. Поэтому уделять внимание расчётам и схемам в этой статье не будем, к тому же описание займёт много места. Напишу только несколько основных принципов, которых вполне достаточно:

1. Перед тем, как вкрутить саморез, сделайте отверстие меньшего диаметра, чем саморез, тогда это будет гарантировать целостность детали и предотвратит растрескивание.

Выключатель работает по такому принципу: ОФФ/обдув без нагрева/обдув с нагревом

2. На фотографии показаны две конструкции сушилки: одна на 13 кг – имеет квадратную форму, вторая на 40 кг – имеет квадратный корпус под противень и пирамидальную приставку для тепловентиляторов и разгона воздуха. Последняя конструкция имеет определённые преимущества, ведь пирамидальная форма приставки лучше разгоняет воздух, и он не «теряется» по углам, а также служит своего рода направлением воздушных потоков.

3. Одного вентилятора достаточно для сушилки с глубиной – 57 см, шириной внутренней рабочей поверхности (в.р.п.) – 41 см, высотой в.р.п. – 39,5 см. Соответственно, размер противня: 41х45 при толщине дерева 1,7х1,7 см. Следовательно, из 57 см глубины вычитаем 45 см длины противня – получаем 12 см для разгона воздуха. В моём случае квадратной сушилки на 13 кг этого достаточно.

Два вентилятора обеспечивают сушилку с пирамидальной приставкой такого размера: глубина до приставки – 42 см, ширина в.р.п. – 61 см, высота в.р.п. – 83 см. Расстояние для разгона воздуха от стенки приставки до основного корпуса (соответственно, и до противня) – 23 см. Размер противня: 41,5х60,5 см.

4. Электричество и термостат. Рисовать схемы я не умею, объяснить постараюсь. Купив «дутик», вы обеспечиваете себя массой полезных деталей, например переключателем для вентилятора, лампочкой, термостатом и кучей проводов.

Сам по себе термостат уже встроен в вентилятор и вручную регулируется. Ручка регулировки находится на передней панели тепловентилятора рядом с переключателем OFF/1-ой/2-ой скорости. Ручка настройки термостата и есть термостат, который находится внутри корпуса. Это простое металлическое устройство нужно будет поместить внутрь рабочей камеры сушилки. Вручную с помощью градусника настроить и откалибровать термостат – звучит заумно, но всё очень просто.

Теперь важный момент! По умолчанию (т.е. в фабричной сборке) термостат при достижении заданной температуры размыкает весь тепловентилятор, т.е. выключает и мотор вентилятора, и ТЭН. Нам такой результат не нужен. Для этого надо переставить контакты таким образом, чтобы термостат разъединял только ТЭН, т.е. выключал спирали, когда температура станет максимально допустимой, при этом вентилятор будет продолжать крутиться, а когда температура снизится – термостат снова включит спирали, и они нагреются.

Такой метод гораздо экономнее. Конечно, профессионалы используют для этого симисторные ключи, чтобы «не щёлкать» размыканием и замыканием сети, потому что это несёт определённые негативные последствия для срока эксплуатации ТЭНа, но мы только любители, так что такой вариант нас устроит.

5. Нужно оставить только одну спираль, ту, что лучше обдувается, вторую же надо совсем отключить от сети.

6. Выключатель сушилки лучше распределить следующим образом: выключено/включён только вентилятор/включены вентилятор и спираль нагрева.

7. Лампочки я использовал две: одна показывает, что сушилка вообще включена (или на первой, или на второй позиции, кроме «выключено»), а вторая включается, когда ТЭН работает, и выключается, когда термостат разъединил ТЭН и работает только вентилятор.

8. Если делать вариант на два «дутика», надо так же оставить в каждом «дутике» только одну спираль. Я подсоединял «дутики» последовательно, но есть подозрение, что в таком случае напряжение на втором меньше – сушиться будет неравномерно, поэтому советую подсоединять параллельно. Термостат должен размыкать ТЭНы на обоих «дутиках» одновременно.

Проверить одинаковость температуры и обдува можно с помощью двух градусников – один внизу, другой наверху. Конечно же, градусники измеряют температуру снаружи при закрытых дверях, так как вентиляционные отверстия у нас и находятся в дверях.

9. Советую не забыть про ножки для сушилки – обязательно приподнимите над полом.

10. Используйте фильтр для сети со встроенным предохранителем. Рассчитывайте, что максимальная мощность подключённых двух «дуйчиков» с включёнными спиралями 2 кВатт.

11. Используйте «дуйчики», в которых корпус на соединении ровный, без волн и вогнутостей, в противном случае вы не сможете прикрутить полкорпуса электровентилятора к корпусу сушилки.

Вот, собственно, и всё. Информация кратко изложена, но, надеюсь, прольёт свет на этот вопрос.

Оцените статью:
