Ремонт дизельных насосов своими руками

Нет в дизельном двигателе более сложного и ответственного узла, чем система впрыска топлива, точнее, главной ее части – топливного насоса высокого давления. Много сопряженных деталей, высоконагруженные узлы, наличие прецизионной дозирующей системы, делают ремонт ТНВД непростой задачей даже в условиях сервиса. Тем более сложно выполнить ремонт топливного насоса высокого давления дизельного двигателя своими руками.

В автомобильной технике ремонтируется практически все, кроме, может быть, отдельных сальников и манжет, ремонт которых невозможен без специальных материалов. Сложность настройки, диагностики и ремонта ТНВД требует от работника наличия навыков работы с точной механикой.

Настроить по заводским параметрам, без специального диагностического стенда для ремонта ТНВД, просто невозможно. В ходе диагностического исследования ТНВД необходимо проверить:

• цикловую подачу насоса высокого давления, во всем диапазоне оборотов вала ТНВД, при запуске, и после отсечения подачи топлива;
• стабильность развиваемого давления;
• равномерность подачи нагнетаемого ТНВД в форсунку топлива.

Даже имея доступ к диагностическому стенду, и изучив вопрос ремонта ТНВД по многочисленным видео, качественно проверить и оценить его работу очень сложно.

В тяжелых дизелях используют плунжерные, рядные ТНВД. В обслуживании и ремонте подобные устройства сложнее, так как требуют специального оборудования для его разборки, поэтому такие ТНВД и их ремонт рассматривать не будем.

В легковом дизеле практически всегда применяется ТНВД распределительного типа. В отличие от рядного, в распределительном насосе усилие на плунжер передается с помощью профилированной кулачковой шайбы. Конструкция ТНВД получилась компактнее, но вряд ли проще, чтобы рассчитывать выполнить ее ремонт на коленке.

Наиболее известным и доступным считается ТНВД Bosh VP44. Зачастую, потребность в ремонте внутренностей насоса возникает при:

• плохой тяге и неполном сгорании топлива даже в идеальных условиях – при отсутствии нагрузки и основательно разогретом двигателе;
• внезапном отказе и остановке дизеля под нагрузкой, что называется, «смерть на взлете». Обычно сканер в таких случаях диагностирует код P1630 и P1651.
• появлении протечки солярки в области сальника уплотнения центрального вала ТНВД.

Поэтому ограничимся в вопросе ремонта ТНВД своими руками заменой уплотнений и устранением задиров рабочих поверхностей деталей.

Прежде чем разбирать уплотнение вала привода ТНВД, попробуйте пошевелить его в радиальном направлении. Если руками ощущается люфт, возможно, причина подтекания топлива заключается в износе рабочей поверхности вала или требует ремонта подшипника.

Большое количество разъемных плоскостей и сопряженных поверхностей деталей потребовало применения большого числа уплотнений и сальников. Как правило, они изготовлены из качественного материала и служат достаточно долго, пока при ремонте или обслуживании не будут повреждены. В этом случае для ремонта своими руками ТНВД Bosch применяют стандартные ремкомплекты.

Достаточно просто при ремонте заменить уплотнение на датчике положения вала и на автомате опережения впрыска. Для лучшего прилегания на новые колечки и резинки можно капнуть пару капель веретенки или моторного масла.

Для профилактического ремонта ТНВД бош своими руками потребуется разобрать насос примерно в следующем порядке:

• снимаем дозирующий клапан с торцевой части ТНВД. Для этого следует отвернуть четыре винта прижимной пластины, аккуратно освободить кабель клапана опережения впрыска. Сняв три винта крепления дозирующего клапана, можно осторожно вынуть из гнезда;

• отвернув крепление на верхней крышке, можно снять плату управления и получить доступ к электронике;
• выставляем положение вала, как показано на фото, снимаем камеру и получаем доступ к внутренностям ТНВД;

• после демонтажа подшипника с помощью специального съемника получаем возможность изучить потенциального виновника плохой работы ТНВД – поршня узла опережения впрыска. Зачастую на детали присутствует износ поверхности и задиры на кромках. Можно попытаться выполнить ремонт полировкой поверхности, заменить деталь целиком намного дороже.

После ремонта сборку проводят в обратном порядке с промывкой деталей соляркой.

Зачастую, кроме задиров, на поверхности поршней существует еще одна причина, по которой ТНВД не развивает необходимого давления. Этой причиной может быть мусор, пленки или парафинистые образования, отложившиеся на фильтровальной сетке внутри насоса. Стоит сетка со стороны входного патрубка. Промывать каналы – дело хлопотное и малоэффективное, проще снять сеточку и продуть ее сжатым воздухом.

Оторвавшиеся кусочки мусора могут заклинить поршень плунжера или даже привести к обрыву либо поломке приводного вала насоса. Поэтому очистку стоит проводить крайне тщательно, чтобы избежать загрязнения внутренних полостей насоса.

Среди множества причин выхода из строя электронного «ливера» ТНВД чаще других встречается обрыв или перегорание контактов платы управления и выход из строя силовых транзисторов. Если знания и навыки работы с электронными приборами позволяют провести «прозвонку» работоспособности транзисторов и ремонт, стоит попробовать выявить причину и заменить виновника исправным элементом.

Для проверки состояния «виновника» нужно аккуратно вскрыть черную крышку, плотно посаженную на резиновом уплотнителе с помощью винтов. Снимать ее следует осторожно, чтобы не повредить сам уплотнитель.

Причиной выхода из строя не только транзистора, но и всей платы мог быть воздух, попавший в полость из-за плохой работы системы дренажа или обратного клапан. Зачастую завоздушивание пытаются устранить раскруткой стартером, надеясь закачать таким способом солярку в ТНВД. В этот момент транзистор открыт и нагружен максимально, что приводит к интенсивному нагреву. В воздушной среде при плохом отводе тепла неизбежно произойдет его перегорание. В отдельных немецких авто стоит защита, предупреждающая попытку завести мотор при отсутствии топлива в магистрали. Для этого используется датчик топлива в баке.

Выход из строя транзистора можно установить «прозвонкой» тестером или по внешнему виду. Лучшим вариантом ремонта подобной неисправности будет замена платы управления целиком. Возможно, это дороже перепайки, но зато даст гарантированное качество и стабильную работу ТНВД после ремонта. В крайнем случае, отдайте плату и транзистор на перепайку специалистам – электронщикам.

При установке и обратной сборке после ремонта проверьте качество затяжки всех креплений.

Если в процессе ревизии вы не совершали необдуманных и необоснованных замен деталей, собранный насос должен работать примерно с теми же параметрами, что и раньше. Стандартно для испытания и регулировки ТНВД после капитального ремонта используют стенд Bosch EPS-815.

На видео можно узнать, как поднять давление плунжера в ТНВД Bosch типа VE:

ТНВД в системе питания дизеля. Нарушения в работе прибора, их внешние проявления. Как можно отремонтировать насос своими силами, последовательность действий. Советы для прибегающих к помощи специализированных сервисов.

У любого дизельного двигателя рано или поздно может потребоваться ремонт топливного насоса высокого давления. Как человеческое сердце с годами начинает «барахлить», так и этот аппарат подвержен возрастным изменениям. Наряду с естественным износом деталей, сказывается и заправка некачественным топливом. Дизельные агрегаты в этом плане более чувствительны, чем бензиновые моторы.

Предлагаемая статья поможет владельцам дизельных авто при возникновении проблем с топливным насосом. В ней также приводятся советы: как отремонтировать этот узел своими руками.

Топливный насос высокого давления (ТНВД) представляет собой самостоятельный узел системы питания двигателей внутреннего сгорания (ДВС), в первую очередь — дизельных. Хотя это устройство применяется и на бензиновых моторах с инжекторным впрыском, впервые оно было использовано именно на дизеле.

Главная функция его состоит в создании разницы давлений между напорной магистралью и камерой сжатия, чтобы обеспечить надежный впрыск горючего в полость цилиндра. Но этого мало.

Насос задает также последовательность подачи топлива к рабочим форсункам, то есть выполняет распределительную функцию. Помимо этого, он регулирует объем подачи в зависимости от режима движения (частоты вращения коленвала) и от некоторых других факторов: температура двигателя, включение и выключение кондиционера.

Наконец, подобно тому, как в карбюраторных моторах регулируется угол опережения зажигания, на дизельном двигателе ТНВД автоматически корректирует опережение момента впрыска.

Существуют насосы трех основных типов: рядные, с распределенным впрыском и магистральные. Устройство их рассматривается в отдельной статье. Здесь же стоит упомянуть лишь, что рядные насосы использовались до недавнего времени на грузовых дизельных автомобилях, тракторах и специализированной дорожно-транспортной технике.

Распределительные аппараты устанавливают на все легковые дизельные авто и на некоторые грузовые. Магистральные применяются в современных топливных системах Common Rail. Такие насосы лишены функции распределения топлива, эту задачу выполняет электронный блок управления двигателем (ЭБУ), который согласно программе командует рабочими форсунками.

Какие могут быть признаки неисправности топливного насоса? Как было сказано в начале статьи, основными причинами потери работоспособности ТНВД являются износ трущихся поверхностей и низкое качество топлива. Здесь можно уточнить, что под низким качеством солярки следует подразумевать и попадание в топливо воды. Ниже перечисляются внешние симптомы неблагополучной работы топливного насоса:

• Затруднен пуск двигателя — скорее всего, наступил износ плунжерной пары (или пар), и насос не развивает нужного давления. Проверяется простым способом. Нужно положить на ТНВД тряпку, полить ее холодной водой и выждать несколько минут. После чего повторить попытку. Если двигатель заведется, значит, причина действительно в износе. При охлаждении происходит уменьшение зазоров в сопряжении и повышается вязкость топлива, в результате чего насос обеспечивает необходимое давление.
• Потеря мощности. Из-за увеличившихся зазоров снижается давление впрыска, ухудшается работа всережимного регулятора оборотов.
• Перегрев двигателя. Причинами могут быть неправильная работа автомата опережения впрыска. В этом случае нельзя откладывать ремонт ТНВД «на потом».
• Растущий «аппетит» силового агрегата. Вызывается утечками топлива, износом плунжерных сопряжений, неправильным углом опережения впрыска.
• Жесткая работа мотора, которая может быть следствием чересчур раннего момента впрыска и неравномерностью подачи солярки в разные цилиндры. Правда последнее на распределительных ТНВД практически невозможно, так что, скорее всего, дело в форсунках.
• Черный выхлоп из выпускной трубы. Причина может быть в слишком позднем угле впрыска горючего.

При наличии перечисленных выше признаков необходимо подумать о ремонте топливного нагнетателя. Ниже рассматривается, как устранить некоторые неисправности аксиального ТНВД распределительного типа своими руками.

Следует оговориться, что прежде чем браться за эту работу, следует изучить устройство ремонтируемого агрегата, выяснить — какие могут понадобиться инструменты, потому что в некоторых случаях не обойтись без специальной оснастки, съемника, например.

Также следует приготовить фотоаппарат, чтобы фиксировать каждый этап разборки. В противном случае можно забыть — где находились те или иные детали. Для разборки необходимо приготовить подходящий стол и покрыть его чистой тканью или хотя бы листом белой бумаги. На полу не должно быть мусора, иначе случайно упавшую деталь можно и не найти.

Итак, что может самостоятельно сделать автолюбитель, не имеющий специальной квалификации?

1. устранить утечку топлива из корпуса насоса;
2. проверить исправность электромагнитного клапана;
3. проверить плунжерный механизм подачи горючего;
4. проверить автоматический регулятор частоты вращения;
5. очистить фильтрующие сетки;
6. проверить давление, развиваемое прибором;
7. отрегулировать автомат опережения впрыска.

Ниже описывается последовательность действий при самостоятельном ремонте ТНВД. На работающем двигателе отсоединяют тягу, соединяющую педаль газа с рычагом, регулирующим подачу топлива. После чего вручную покачивают рычаг в радиальном направлении, стараясь растянуть возвратную пружину.

Если через кольцевую щель не наблюдается просачивания солярки, значит, уплотнение не изношено. В противном случае требуется восстановительный ремонт сопряжения.

Пока насос еще не снят с двигателя, убеждаются в исправности электромагнитного клапана отключения подачи топлива. Если двигатель пускается и глушится при повороте ключа — клапан исправен. Как поступать в ситуации, когда этот компонент отказывает во время движения, будет рассказано несколько ниже.

Теперь же остается переходить к разборке насоса. Перед тем как отсоединять от агрегата топливные магистрали и электроподводку, необходимо протереть его корпус и соединения смоченной в солярке ветошью, после чего вытереть насухо, чтобы исключить попадание грязи в топливную систему. Снятый насос еще раз промыть, после чего снять крышку и слить с него топливо.

В первую очередь нужно разобрать привод регулировки подачи горючего и произвести ревизию уплотнений, а также оценить степень износа сопряженных деталей. Уплотнительные кольца обязательно меняют. Для этой цели необходимо купить ремкомплект для ремонтируемого прибора.

Что касается изношенных деталей, есть два способа отреставрировать их: восстановить изношенную ось с помощью хромирования, или выточить и поставить в корпус ремонтную бронзовую втулку. Корпус перед этим придется расточить.

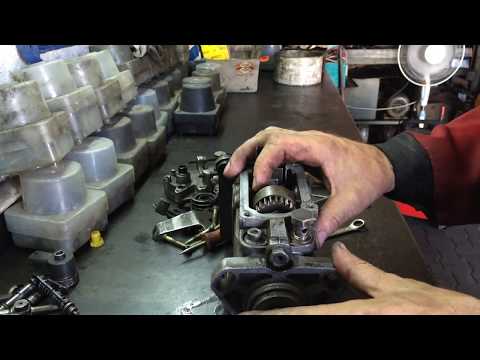

Далее следует перейти к разборке и ревизии плунжерного нагнетателя. Отсоединяют от корпуса распределительную головку насоса, после чего кладут его шкивом вниз, чтобы не высыпались внутренности. Перед тем как вынуть кулачки, приводную шестеренку и муфту центробежного регулятора, нужно проверить, не заедают ли эти детали при движении, а затем, аккуратно поддерживая их пальцами, извлечь из корпуса.

Ролики, шайбы, оси кулачковой муфты целесообразно пометить маркером, потому что все сопряженные поверхности уже притерлись друг к другу, и будет лучше, если они так и останутся после сборки. После разборки нужно внимательно осмотреть детали на предмет обнаружения сколов или выработки. Сильно изношенные элементы следует заменить новыми.

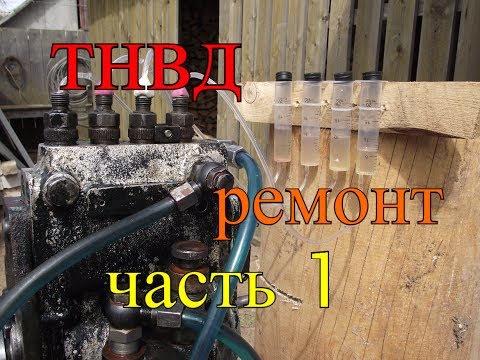

Степень износа плунжерной пары оценить можно только приблизительно. Работоспособность прецизионного сопряжения проверяется после сборки насоса путем измерения его рабочего давления. Наконец, нужно продуть сжатым воздухом все фильтрующие элементы (сетки), после чего можно собирать насос в обратной последовательности.

Когда агрегат будет собран, нужно залить его соляркой, проворачивая вручную приводной валик, после чего можно устанавливать на место и подсоединять топливопроводы, шланги и электропроводку системы управления.

После того как мотор будет заведен, следует убедиться в правильности работы автомата опережения впрыска горючего, в зависимости от давления в полости низконапорного лопастного насоса. На этом блоке имеется свой регулятор холостых оборотов. При необходимости регулируют этот параметр, завинчивая или вывинчивая регулировочный винт.

Перед выполнением этой процедуры рекомендуется запомнить положение винта, сосчитав количество выступающих из контргайки витков резьбы, чтобы, в крайнем случае, вернуться к исходной настройке. В мануале на двигатель указывается требуемое количество оборотов на холостом ходу двигателя. Обычно они понижаются с 1100 оборотов после запуска до 750 — после прогрева дизеля с механической коробкой, и до 850 — на двигателе с автоматом.

В заключение проверяют давление в напорной магистрали, что является косвенной проверкой состояния плунжерной пары. Для этой цели понадобится манометр, рассчитанный на давление до 350 бар, соединительный шланг для подключения к насосу и переходник, включающий в себя стравливающий клапан.

В качестве измерительного прибора подойдет манометр ТАД-01А или более старый — КИ-4802. Если переходника в продаже не найдется, придется изготовить его самостоятельно.

Конечно, необходимо принимать во внимание размеры присоединительной резьбы, и куда планируется вворачивать соединительный шланг. Для измерения прибор подключают к центральному отверстию распределительного блока или к одному из напорных штуцеров.

После присоединения манометра к ТНВД проворачивают вал насоса с помощью стартера и фиксируют показание стрелочного индикатора. Если прибор показывает больше 250 атмосфер — это нормально (при работающем двигателе давление будет выше).

Как было обещано выше, несколько слов о том, что делать, если откажет в пути электромагнитный клапан отключения топлива. В этом случае двигатель внезапно остановится. Правда, причин этому может быть несколько. Чтобы отбросить версию неисправности электроклапана, его необходимо исключить из работы, поскольку в нормальном режиме он всегда открыт.

Для этого нужно снять питающий провод, изолировать его от массы, после чего вывернуть клапан, удалить из него наконечник с пружиной и поставить устройство обратно. Если двигатель все равно не заведется, причина, очевидно, — в чем-то другом. Если же мотор запустится, нужно искать неисправность в клапане.

Чтобы делать это не в дороге, нужно сначала добраться до дома. Правда глушить двигатель потом придется грубо, но просто: поставить машину на ручник, включить повышенную передачу и отпустить педаль сцепления.

А затем уже приступать к ремонту. Сначала следует проверить, — не сгорела ли обмотка электромагнита. Для этого соединяют клапан с плюсом аккумулятора с помощью отрезка исправного провода, после чего пытаются завести двигатель. Если он заводится, значит, сгорела обмотка. В противном случае ищут место утечки напряжения с подводящего провода.

Тем же, кто не имеет желания или возможности делать ремонт ТНВД самостоятельно, следует обратиться на специализированную станцию ремонта топливной аппаратуры. Хотя существуют и дилерские центры, выполняющие обслуживание и ремонт автомобилей определенной марки, топливной аппаратурой они, как правило, не занимаются, поскольку для этого требуется дорогостоящее диагностическое оборудование.

Основным стендом для диагностики и регулировки ТНВД является Bosch EPS-815. На нем проверяются различные параметры, заданные для данного насоса производителем. Например: пусковая подача горючего, объемная подача на различных режимах, давление на выходе и некоторые другие.

При выборе сервиса следует учитывать его надежность. Для этого нужно предварительно приехать на собеседование, где поинтересоваться мнением обслуживаемых клиентов. В таких случаях обращают внимание на историю выбранного сервиса. Как правило, недобросовестные фирмы существуют в сфере услуг не более одного года.

Слабым звеном ТНВД дизельных двигателей является чувствительность их к попаданию в топливную систему воды. Особенно подвержены этому легковые иномарки, для которых вода является главным врагом. Для уменьшения этой опасности зимой нужно поддерживать максимально возможный уровень топлива в баке, чтобы свести к минимуму образование конденсата.

Топливный насос высокого давления является технически важным элементом системы, который обеспечивает впрыск топлива в двигатель, работающий на дизельном горючем. Насос обеспечивает подачу дизельного топлива под необходимым давлением и в нужном количестве. Проще говоря, ТНВД отвечает за обеспечение топливной системы горючим и его правильной циркуляции.

ТНВД разделяются способом впрыска топлива. Оно может производиться системой аккумуляторного впрыска или при помощи плунжера. Основным элементом насоса является такая деталь, как плунжерная пара, которая визуально представляет собой поршень с цилиндром. Внутрь цилиндра подается топливо. Затем оно через впускной клапан выталкивается плунжером наружу. В различной технике используется несколько конструктивно разных насосов:

распределительный. В конструкции агрегата есть один или пара плунжеров, которые нагнетают горючее по цилиндрам;

рядный. Данные насосы конструктивно имеют лишь один плунжер;

магистральный. Этот насос нагнетают топливо в аккумулятор.

Любая техника, даже импортная и самая надежная способна выйти из строя. Как правило, чем раньше выявлена поломка, тем более недорогими средствами можно ее решить. Если процедуру ремонта не произвести сразу, то вышедший из строя элемент насоса может повлиять на рабочие механизмы всего силового агрегата, а эта поломка приведет уже к капитальному ремонту. Каждый производитель устанавливает в паспорте определенный срок эксплуатации и при соблюдении правил эксплуатации и сроков технического осмотра необходимость в капитальном ремонте может не возникнуть. Если же пренебрегать сроками и необходимость периодического осмотра и эксплуатировать автомобиль даже при проявлении неисправности, он не дослужит до рекомендованного производителем срока и потребует проведения дорогостоящего капитального ремонта.

Чаще всего в ТНВД возникают следующие неисправности:

механический насос. Эта неисправность является естественной и возникает со временем. Чаще износ может возникать, когда автомобиль использовался с повышенными нагрузками. Поломка проявляется повышенным шумом двигателя при запуске, неравномерной работой, невозможностью его запуска в горячем состоянии и снижении мощности;

неисправность вследствие применения горючего низкого качества. Поскольку горючее является смазочным материалом для насоса, его чистота – это основа долговременной эксплуатации агрегата. Топливо не должно иметь примесей в виде мелких механических частиц, воды или бензина, поскольку они являются причиной поломки устройства;

проявление неисправности ТНВД может отразиться на электронике автомобиля. Устройства начинают работать некорректно или самопроизвольно отключаются.

Ремонт ТНВД зачастую производится путем предварительного разбора агрегата с заменой изношенных деталей. Для разбора и последующего сбора потребуется минимальное количество инструмента, который имеется в гараже любого автомобилиста. Если необходимых знаний по устройству наноса нет, лучше доверить ремонт специалистам автосервиса.

Периодически каждый ТНВД нуждается в проведении процедуры регулировки. Ее вполне можно произвести самостоятельно при наличии необходимого оборудования. Профессиональная регулировка ТНВД проводится на специальных регулировочных стендах, которыми не оборудованы частные гаражи. Сначала с ТНВД снимается муфта опережения дозированного впрыска топлива, затем сцепляют кулачковый вал с приводным устройством, которое расположено на стенде. Далее запускается сам процесс проверки и регулировки, который отражает равномерность подачи топлива, а также объема подаваемого топлива. Также определяется момент подачи топлива. Все показатели сравниваются с эталонными и фиксируются. Процесс регулировки момента подачи топлива используется специальное приспособление – моментоскоп. Для того, чтобы момент подачи отрегулировать правильно, необходимо определить место, куда будут вкручиваться регулировочные болты, вкрученные в толкатели плунжеров.

Как видно, важным для того, чтобы ТНВД не выходил из строя строго отведенное изготовителем время, является своевременное проведение процедуры регулировки, а также качество используемого топлива. Для обеспечения надлежащего качества смазочных материалов потребуется закупать рекомендованные производителем масла, а также своевременно производить замену соответствующих фильтров, которые контролируют чистоту масла. При наличии знаний по конструктивным особенностям устройства вполне можно производить все работы самостоятельно, но проведение данных работ специалистами обеспечит высокое качество производимых мероприятий, а также сжатые сроки. Также подобный подход позволит обеспечить безошибочность мероприятий, поскольку регулировка собственными силами не обеспечит необходимой точности.

Ремонт топливного насоса высокого давления дизельного двигателя должен выполняться с учетом общепринятых правил и технологических схем. При поломке такого важного элемента автомобиля желательно обратиться за помощью к профессионалам, которые сделают все на высшем уровне. Но при наличии элементарных навыков можно попробовать выполнить ремонт самостоятельно.

Топливный насос является одним из важнейших и конструктивно сложных элементов, обеспечивает запуск автомобиля. Его основная задача – подача топлива в двигатель под определенным давлением в тот момент, когда это нужно.

Количество бензина всегда соотносится с производимой нагрузкой. Объем топлива, которое подается на двигатель, всегда ограничивается и контролируется с включением в процесс электрической системы автомобиля.

Различают два вида топливных насосов – прямого действия и работающие совместно с аккумулятором. Первый тип чаще всего функционирует при помощи механического управления, второй – регулируется электронной системой транспортного средства.

При нарушении функционирования данного агрегата невозможен нормальный запуск и управление автомобилем. Поэтому к вопросу ремонта ТНВД следует подходить со всей ответственностью.

Ремонт топливного насоса высокого давления дизельного двигателя может понадобиться по нескольким причинам. Специалисты утверждают, что эта поломка данного рабочего узла может произойти из-за использования низкокачественного моторного масла и горючего. В таком топливе часто содержатся различные посторонние включения, загрязняющие вещества, которые негативным образом сказываются на состоянии насоса.

Поломка агрегата может произойти на фоне выхода из строя его основных конструктивных элементов. Это происходит из-за того, что в процессе эксплуатации такие детали нагреваются, что повышает их износ. В таком случае насос перестает подавать топливо под необходимым давлением, что негативным образом сказывается на эффективности работы двигателя.

Распространенная причина поломки топливного насоса – впрыск топлива в цилиндры, что происходит при выходе из строя ряда его деталей. Обычно это случается на старых автомобилях, где давно не происходил ремонт. К другим причинам возникновения поломок относят:

• неисправности подшипника кулачкового вала;
• срез шпонки втулки приводного механизма;
• неисправности шпонки кулачкового вала;
• срез шпонки шестерни привода;
• износ кулачкового вала и соприкасающихся с ним деталей.

На необходимость проведения ремонта топливного агрегата указывают следующие признаки:

• появление шумов;
• повышение количества выхлопных газов;
• падение мощности, что сочетается с увеличением расхода топлива;
• появление сложностей с запуском двигателя.

В некоторых ситуациях осуществить ремонт ТНВД своими силами невозможно. Это объясняется сложностями строения данного рабочего узла и трудностями в диагностике. Но заменить простые детали вполне реально своими силами.

Для выполнения качественной диагностики состояния топливного насоса применяется специальное дорогостоящее оборудование, которое есть в наличии в специализированных сервисных центрах. С его помощью удается определить следующее:

• проверка процесса подачи топлива;
• определение стабильности развивающегося давления;
• проверка подачи топлива при запуске и отсечении подачи при разной частоте оборотов вала.

Преимуществом обращения в сервисные центры является то, что после ремонта происходит процесс регулировки ТНВД. Он может осуществляться исключительно в автомастерских на специальных стендах.

Чтобы разобрать механизм уплотнения вала, его необходимо повернуть в радиальном направлении. Если в процессе выполнения данной операции под руками ощущается люфт, причина поломки кроется в неисправности подшипника. Можно заподозрить и износ поверхности вала.

Довольно легко произвести замену уплотнений датчиков, которые определяют положение вала. Чтобы обеспечить более плотное прилегание данного элемента, рекомендуется добавить несколько капель моторного масла.

Чтобы выполнить ремонт насоса дизеля своими руками, необходимо в правильной последовательности осуществить его разборку:

• Демонтируют дозирующий клапан, который находится на торцевой части агрегата – отвинчивают 4 винта и освобождают кабель.
• На верхней крышке снимают крепление, плату управления, после чего получают доступ ко всей электронике.
• Вал ставят в оптимальное положение, что позволяет снять камеру и получить доступ к другим конструктивным элементам.
• При помощи специального съемника демонтируют подшипник, что позволяет осмотреть состояние поршня узла опережения впрыска.

В процессе ремонта топливного насоса высокого давления дизельного двигателя проверяют состояние всех деталей и осуществляют очистку поверхностей от накопившегося мусора и грязи.

После завершения всех необходимых операций, конструктивные элементы насоса промывают топливом и останавливают на свои места. В процессе сборки топливного агрегата следует не забывать об установке уплотнительных прокладок. Они должны находиться во всех местах, где это необходимо – под верхней и задней крышкой, под топливоподкачивающим насосом.

Ключевым конструктивным узлом системы впрыска двигателя, работающего на дизельном топливе, является топливный насос высокого давления (ТНВД).

ТНВД выполняет задачу по подаче в определенный момент и под определенным давлением в цилиндры дизеля четко отмеренных объемов автомобильного топлива.

Другими словами, данное устройство несет ответственность за правильную циркуляцию по топливной системе горючего.

По варианту подачи топлива насосы высокого давления дизельных двигателей подразделяют на агрегаты с аккумуляторным впрыском и непосредственного действия. Во втором случае процессы впрыска и нагнетания протекают в один и тот же момент, а необходимое давление распыления горючего обеспечивается движением плунжера.

Главный элемент ТНВД – плунжерная пара. Она представляет собой небольшой по диаметру длинный поршень (как правило, диаметр устройства в несколько раз меньше его длины), который максимально плотно подогнан к рабочему цилиндру. Зазор между ними (он носит название прецизионного сопряжения) никогда не превышает 1–3 мкм. В рабочем цилиндре размещаются впускные клапаны (два или один), через которые подается горючее. Затем оно через выпускной клапан выталкивается наружу плунжером.

Конструкционно насосы делят на три вида:

• распределительный: в нем устанавливают 1 либо 2 плунжера, осуществляющие нагнетание топлива и их распределение по имеющимся цилиндрам;
• рядный: располагает отдельной плунжерной парой;
• магистральный: они отвечают за нагнетание в аккумулятор топлива.

Необходимость ремонта ТНВД может быть вызвана несколькими причинами. Наиболее частыми из них принято считать следующие:

• Износ насоса. Определить его несложно по таким явлениям, как громкая и неравномерная работа двигателя, усложненному его запуску в горячем состоянии, потере мощности.
• Применение дизельного топлива низкого качества. Горючее применяется для движущихся узлов ТНВД в качестве смазки. Если оно включает в себя те или иные примеси (частички грязи, капли бензина либо воды), его смазывающие возможности снижаются, что и становится причиной выхода из строя насоса.
• Некорректная работа электронных устройств, установленных на транспортном средстве.

При ремонте ТНВД чаще всего требуется менять изношенные детали, а сделать это можно лишь разобрав устройство. В принципе, выполнить ремонтные работы самому не так уж и сложно, если вооружиться знаниями об устройстве топливного насоса, а также набором специального инструмента (тиски, газовый ключ, пинцет, комплект шестигранников и головок, штангенциркуль, отвертка). Но специалисты всегда рекомендуют доверять их мастерам СТО и автосервисов.

Периодическая регулировка насосов высокого давления – это обязательная процедура, без которой невозможна нормальная и надежная работа всего дизельного двигателя. Проводится она на специальных стендах (например, на СДТА–1). С устройства демонтируют муфту опережения впрыска (она работает в автоматическом режиме), сцепляют кулачковый вал с приводом стенда.

После этого проводят необходимые проверки, в ходе которых выполняется регулировка равномерности и величины подачи горючего, а также начала подачи. Для этих целей применяется специальный механизм для привода шторки. Последняя вводится между мерительными цилиндрами и эталонными форсунками в тот момент, когда подача выключается, что не дает возможности топливу попасть в цилиндры.

Для регулирования начала подачи используют моментоскоп (небольшой по длине кусок топлипровода, к которому подсоединяется стеклянная трубка). А для того, чтобы отрегулировать момент начала подачи применяют регулировочные болты, которые вкручиваются в толкатели плунжеров.

Дренажный насос на загородном участке – своеобразная палочка-выручалочка при возникновении непредвиденных ситуаций. По конструкции он напоминает оборудование для подачи питьевой воды, однако имеет возможность перемещать загрязненные среды с крупными включениями.

Попытаемся разобраться в слабых сторонах агрегата и выяснить, можно ли произвести ремонт дренажного насоса своими руками при необходимости.

Способность перекачивать воду с мелким гравием, большим включением песка, органических остатков — весьма полезное качество, когда нужно откачать воду после затопления или осушить пруд. Дренажные агрегаты рассчитаны на работу в подобных условиях, но превышение нагрузки нередко приводит к поломкам.

Познакомиться с внутренним наполнением аппарата лучше сразу после покупки, чтобы представлять, какие детали могут выйти из строя в случае засорения или поломки. Для этого не обязательно вскрывать корпус или производить разборку – достаточно изучить схему, которая прилагается к инструкции по подключению и обслуживанию прибора.

Аппараты для частного использования на дачных участках не отличаются большой мощностью или сложной начинкой. В отличие от тяжелого промышленного оборудования, они компактные, относительно легкие (средний вес – 3-7 кг), состоят из стальных или пластиковых деталей, хотя для производства промышленных моделей и некоторых бытовых до сих пор используют чугун.

Главные составные части погружного механизма – насосный узел, качающий воду, и электродвигатель, вращающий вал с лопастями. Двигатель находится внутри прочного корпуса, который выполнен из нержавеющей стали или из усиленного полипропилена и является двойным. Между наружными и внутренними стенками циркулирует вода, препятствуя охлаждению.

Современные модели оснащены термозащитой, срабатывающей при перегрузке устройства. К осевому валу прикреплена крыльчатка – винтовое устройство, подающее жидкость внутрь корпуса. При включении агрегата крыльчатка начинает вращаться, забирать снаружи воду и проталкивать ее вдоль стенок к выпускному отверстию. На смену первой порции воды приходит следующая – и так до остановки механизма.

Регулирует периодичность работы поплавковый выключатель. Он следит за уровнем жидкости в резервуаре или естественном водоеме, при его резком снижении выключает аппарат в автоматическом режиме.

Как видите, устройство дренажного насоса достаточно простое, и если вы когда-нибудь разбирали и чистили погружной колодезный насос, то справитесь и с этой категорией оборудования. Немного отличается фекальный агрегат, имеющий дополнительный узел для размельчения слишком крупных частиц.

Погружной аппарат пригодится для очистки глубоких резервуаров, например, только что введенного в эксплуатацию колодца. Первую жидкость, скопившуюся в нем, нельзя назвать питьевой, так как имеется много крупных включений песка и глины. На протяжении суток необходимо откачивать загрязненную жидкость, чтобы на ее место пришла чистая, пригодная для употребления вода.

В отличие от погружного, поверхностный насос не используют для глубоких резервуаров, он больше подходит для откачки воды из бассейна или подвала – при его затоплении. На дно емкости помещают шланг для приема грязной воды, второй шланг служит для отвода стоков.

Если насос используют в аварийной ситуации, уместно использовать поплавковое устройство, которое будет контролировать критический уровень подъема воды. Плюс в том, что конструкция механизма позволяет перекачивать жидкость с крупными кусками грязи – до 5 см (реже – 10 см).

Понятно, что агрегат поверхностного типа отличается по своему строению. Внутри металлического корпуса закреплены рабочий вал и колесо, а двигатель может быть разным: у центробежных изделий – однофазный с внешней вентиляцией, у самовсасывающих – асинхронный двухполюсный.

Несмотря на загрязненность среды для перекачки, не стоит допускать работы насоса с жидкостью, в которой растворен бензин, керосин или другие нефтепродукты и химические вещества.

Сломаться может как новое оборудование, так и прослужившее не один год. Только что купленный аппарат может выйти из строя из-за производственного дефекта, допущенного при сборке: поврежденного поршня или неправильно подсоединенного клапана. Часто поломки случаются по причине неумелого монтажа, если:

• опустили агрегат на недостаточную глубину;
• допустили попадание воздуха в отсек для забора воды;
• водозаборное отверстие находится над водой и не покрыто жидкостью.

Эти недочеты легко исправить простой проверкой, но лучше их не допускать.

Чаще всего проблемы возникают в процессе эксплуатации оборудования. Производителем задаются контрольные параметры, в рамках которых необходимо действовать (они заявлены в техническом паспорте изделия). Если оборудование использовать неправильно, не по назначению, оно просто не выдержит нагрузки.

Например, для дренажного аппарата является нормой перекачка грязной воды. Это значит, что проблемы могут возникнуть, если начать перемещать чистую питьевую воду (для которой предназначены скважинные и колодезные модели). Напротив, слишком крупные загрязнения забивают фильтры, вследствие чего работа насоса приостанавливается.

Также неприятности ожидают, если оборудование работает вхолостую, в «сухом» режиме – обязательно случится перегрев, который не всегда можно исправить самостоятельно. В результате оплошности дело может закончиться дорогим сервисным ремонтом.

Отсутствие профилактики, редкие технические осмотры также могут стать причиной поломки. Многих неприятностей можно избежать, предупредив их заменой одной из деталей или элементарной чисткой.

Существует ряд возможностей отремонтировать оборудование своими руками при условии, если сломанную деталь можно заменить новой или произвести несложную техническую процедуру (например, очистку). Для этого придется разобрать корпус, произвести диагностику, выявить неполадку и подобрать идентичную деталь.

К доступным действиям относится замена конденсатора, крыльчатки или поплавка, ремонт электрокабеля, фиксация амортизатора, удаление крупных кусков глины и песка, застрявших внутри корпуса.

Если треснул чугунный корпус, вышел из строя клапан или перестала функционировать обмотка, следует обратиться в сервисный центр или задуматься о покупке нового насоса. Недорогие дренажные устройства китайского производства стоят недорого, поэтому заказывать серьезный профессиональный ремонт нецелесообразно.

Гибкий элемент – кабель – всегда находится в зоне риска, так как из-за регулярных перекручиваний и перегибов (что часто случается при транспортировке и переустановке оборудования) провода под слоем пластиковой или прорезиненной защиты разрываются, в результате чего прекращается питание насоса.

Необходимо найти место разрыва и выполнить соединение. Эту операцию легко провести, если обрыв произошел около вилки – нужно просто зачистить и соединить провода, напоследок тщательно изолировав место работы.

Обрыв кабеля в зоне подключения к насосу требует больше времени на починку. Сначала необходимо вынуть оборудование из воды, обтереть и просушить его, затем разобрать, чтобы добраться до внутреннего блока подключения. Приготовьтесь к тому, что вместо шестиугольных отверстий столкнетесь с тройными, из-за чего и возникнет сложность с подбором отвертки.

Крышку следует снимать аккуратно, без рывков и усилий. Отвинтив болты, придерживающие натяжной элемент, вы сможете рассмотреть кабель и определить участок разрыва. Изношенный кусок удаляем, монтируем кабель на прежнее место, крепим натяжной элемент, фиксируем болты.

Двигатель работает исправно, однако жидкость или вообще прекратила течь, или поступает мелкими неравномерными рывками. Причин странного явления может быть несколько:

• Засорена часть подающей магистрали. Это отводящий патрубок или труба подачи. Возник своего рода засор из пучков водорослей и кусков глины. Необходимо отсоединить трубы и прочистить их. Возможно, длина трубы больше, чем рекомендовано производителем, и поэтому недостаточно давления для напора нужной мощности.
• Износилось рабочее колесо. Изогнуты или повреждены лопасти. Следует разобрать устройство, заменить детали, для начала визуально (насколько это возможно) определив причину неисправности.
• Жидкость перенасыщена грязью и мусором. Поэтому вода имеет густую консистенцию и с трудом перекачивается. Проблему решаем подъемом всасывающего отверстия на некоторое расстояние от дна, где скапливается осадок.
• Заметно снизилась мощность двигателя. Что можно определить даже по звуку. Возможны неполадки в подаче электричества, выход из строя подшипников, разгерметизация масляного отсека. Необходима разборка корпуса, чтобы уточнить причину поломки и заменить изношенные детали.

Наиболее часто встречающейся проблемой является засорение фильтра. Чтобы прочистить сетку и всасывающее отверстие, можно попробовать пропустить через насос некоторое количество чистой воды. Если эта процедура не поможет, следует разобрать корпус и прочистить все камеры, удалив камушки, водоросли и щепки.

Разбирая агрегат, обязательно пользуйтесь схемами или инструкциями производителя. Они помогут последовательно снимать части, быстро находить места крепления болтов. В некоторых случаях износ крепежа или ослабление гаек вызывает смещение деталей, что также влияет на производительность аппарата.

Вы подключаете электропитание – а насос не работает, не издает шум и не качает воду. Приготовьтесь к тому, что придется обследовать все оборудование. Вот наиболее распространенные причины отказа двигателя:

• Нарушение подачи электричества из-за обрыва проводов. Проверяем кабель на ощупь и находим место разрыва. Если аварийный участок в зоне подключения к насосу – действуем, как описано выше.
• Вышла из строя обмотка статора. Случается по причине работы «всухую». Если самостоятельно заменить не сможете, обратитесь к специалистам.
• Заклинило подшипник. Проверяем деталь на пригодность, по результатам диагностики чистим или меняем.
• Всасывающее устройство забило мусором. Производим очистку лопастей и решетки, проверяем целостность действующих элементов и сетки.
• Сломался поплавковый выключатель. Чтобы проверить его работоспособность, необходимо замкнуть реле. Возможно, проблема в проводе, соединяющем поплавок с насосом.

Если вышел из строя конденсатор – требуется замена. В некоторых моделях к нему предусмотрен специальный доступ, представляющий собой отдельное отверстие в корпусе.

При включении насоса в сеть он начинает работать, однако, спустя некоторое время, самопроизвольно останавливается. Скорее всего, срабатывает защитный механизм из-за перегрева двигателя.

Возможно, причиной является нагревающийся кабель. Стоит проверить соответствие напряжения сети и параметров, заданных производителем. При несовпадении данных нужно приобрести стабилизатор.

Отключение может происходить и по причине забивки лопастей мусором. В данном случае рекомендуем произвести полную процедуру очистки, то есть раскрыть корпус, прочистить внутренние камеры и рабочее колесо, проверить фильтр.

Если засоры происходят довольно часто, перечитайте инструкцию к изделию, чтобы уточнить размер фракций. Возможно, насос не рассчитан на перекачку жидкости с крупными частицами мусора – для измельчения подойдет только фекальный насос

При включении насоса в сеть вылетают пробки или сгорают провода. Причину стоит искать в деталях, непосредственно отвечающих за проводку электроэнергии – кабеле или обмотке статора. Исправность проводов можно проверить с помощью тестера, при обнаружении изношенного участка следует заменить весь кабель или (если разрыв около конца) укоротить его.

Ремонт обмотки – занятие трудоемкое и требующее специальных знаний. Даже при аккуратно проведенной вторичной обмотке не исключено короткое замыкание. Если вам некогда возиться с перегоревшей деталью, отнесите устройство в сервисный центр – возможно, после диагностики посоветуют купить новый насос.

Как видите, причиной износа деталей может стать и неминуемый износ, и нарушение правил эксплуатации оборудования. Чтобы аппарат служил дольше, старайтесь следовать рекомендациям производителя. Например, располагайте корпус так, чтобы всасывающее устройство находилось на определенном расстоянии от основания резервуара и не захватывало частички крупной фракции.

Хотя бы раз в году проверяйте исправность кабеля и внутренних частей, разобрав корпус насколько это возможно. Производите профилактическую чистку, которая увеличит срок службы деталей в несколько раз. Не путайте дренажное устройство с фекальным – оно не имеет специального измельчителя и не справляется с перемещением крупных включений.

Видеоролики от народных умельцев помогут вам правильно организовать разборку насосов различных марок и самостоятельно устранить неисправности.

Перегрев статора из-за нарушения интервального режима эксплуатации:

Особенности ремонта насоса Pedrollo:

Как починить дренажный насос Вихрь:

Разборка насоса Praktika DNG-400:

Ремонт дренажного насоса своими руками вполне возможен и желателен, если для починки достаточно произвести чистку или сменить запчасть. Сложные аварийные случаи – разрыв корпуса или вращающегося вала – самостоятельному ремонту не подлежат. Устранение серьезных проблем нужно доверить специалистам, а если замена нецелесообразна, то купить новый насос.

Оцените статью:
