Бензиновые генераторы, даже если они китайского производства, при должном уходе весьма надежны. Тем не менее в процессе их эксплуатации могут возникать небольшие проблемы, которые обычно можно быстро устранить своими руками. Серьезные поломки при знании владельцем устройства и принципа работы генератора также не смогут надолго вывести его из строя.

Если расположить возможные неисправности бензогенератора в своеобразном рейтинге, получится следующий список:

  • Отказ либо загрязнение свечи зажигания: затрудненный или невозможный запуск, неустойчивая работа.
  • Засорение карбюратора: затрудненный запуск, перерасход топлива, нестабильная работа при постоянной нагрузке.
  • Отказ катушки зажигания: отсутствие искры, невозможность запуска.
  • Поломки ручного стартера: обрыв, закусывание троса, разрушение храповика.
  • Нарушение зазоров клапанов: затрудненный запуск, повышенный шум при работе.
  • Износ щеток (на синхронных генераторах) – отсутствие выходного напряжения.
  • Неисправность регулятора оборотов: плавание оборотов двигателя, провалы при изменении нагрузки.
  • Износ подшипников коленвала и ротора генератора – увеличение шумности работы, подтекания масла.
  • Износ цилиндра, поршневых колец – затрудненный запуск холодного двигателя, перерасход масла.
Нет тематического видео для этой статьи.
Видео (кликните для воспроизведения).

Здесь не учитываются поломки, которые становятся следствием грубого нарушения правил эксплуатации генератора: например, задиры на шейке коленвала из-за недостаточного уровня масла, выгорание обмоток генератора или преобразователя напряжения (на инверторных бензогенераторах) при частых перегрузках.

Фактически неисправности бензинового генератора можно разделить на три группы: механические, электрические и неисправности топливной системы/системы зажигания.

Затрудненный запуск генератора, проявившийся внезапно и не сопровождающийся увеличением шумности работы двигателя – явный признак либо отклонений в работе карбюратора (слишком бедная или богатая смесь), либо неисправной системы зажигания (слабое или с перебоями образование искры). Так как диагностика состояния этих систем взаимосвязана, она объединена в один раздел.

Выверните свечу зажигания и осмотрите нагар на ее электродах.

  • Плотный и сухой черный нагар – признак богатой смеси (неисправен карбюратор, забит воздушный фильтр);
  • Маслянистый черный нагар – признак сильного износа поршневых колец, масло попадает в камеру сгорания;
  • Белый нагар – признак работы на бедной смеси, необходимо проверить карбюратор.
  • Кирпично-коричневый нагар – нормальный для карбюраторных двигателей.
  • Красный, зелено-красный нагар – следствие работы на некачественном топливе.

Работоспособность самой системы зажигания проверить просто из-за ее крайней простоты: включите зажигание, вставьте в свечной колпачок заведомо исправную свечу и, положив ее юбкой на ближайшую металлическую деталь двигателя, резко проверните ручной стартер. При отсутствии искры отключите от катушки зажигания по очереди замок зажигания и датчик уровня масла: если при отключении обоих элементов по-прежнему отсутствует искра, замените катушку зажигания.

Если же искра присутствует и имеет достаточную силу (белый или бело-голубой цвет), выверните свечу после нескольких попыток запуска. Залитая бензином свеча – признак переобогащения смеси, сухая – недостатка топлива.

Иногда после долгого хранения игла и поплавок карбюратора залипают и не дают бензину поступать внутрь. Несколько раз резко, но не очень сильно ударьте по крышке поплавковой камеры и повторите запуск.

Наиболее частая неисправность карбюратора – это его загрязнение. Попадание грязи в воздушные каналы приводит к переобогащению смеси, в топливные жиклеры – к обеднению. Грязь на запорной игле поплавка приводит к потере герметичности и переполнению поплавковой камеры, что будет сразу заметно по подтеканию топлива из карбюратора.

Нет тематического видео для этой статьи.
Видео (кликните для воспроизведения).

Рассмотрим обслуживание карбюратора на примере установленного на двигатели Honda GX – его конструкция типична для бензинового генератора.

  • Снимите крышку поплавковой камеры (4). Промойте ее в бензине или аэрозольным очистителем карбюратора – грязь и отложения скапливаются на ее дне.
  • Аналогично поступите с отстойником бензокрана (22).
  • Проверьте, продувается ли бензокран в положении «открыт».
  • Выньте ось поплавка (3), извлеките поплавок и запорную иглу (2). Продуйте канал воздухом.
  • Продуйте аэрозольным очистителем или сжатым воздухом топливный жиклер (25), эмульсионную трубку (11) и все каналы карбюратора.
  • Выверните регулировочный винт (5), продуйте его канал. Затем заверните до упора и ослабьте в зависимости от типа воздушного фильтра на 2 (поролоновые, бумажные фильтры) – 2,5 оборота (циклонные фильтры).
  • Соберите карбюратор.

Электросистема бензогенераторов достаточно надежна. Чаще всего можно столкнуться с двумя проблемами: отсутствием зарядки аккумулятора на генераторах с электрозапуском либо отсутствием напряжения на выходе генератора.

  • Отсутствие зарядки аккумулятора – следствие отказа выпрямителя либо низковольтной обмотки. Проверить своими руками эту систему просто: подключите 12-вольтовую лампочку параллельно низковольтной обмотке генератора и запустите его. Горящая лампочка означает, что сам генератор работает исправно, и необходимо заменить выпрямитель.
  • Отсутствие напряжения на выходе генератора наиболее часто является следствием износа щеток. Извлеките их и оцените степень износа, при необходимости – замените. Если же Ваш генератор – инверторного типа, проверьте, приходит ли напряжение на вход преобразователя, подключив параллельно нему маломощную лампу 220 В.

Видео про поэтапный ремонт бензогенератора

Одной из регламентных работ, предусматриваемых инструкцией по эксплуатации бензогенераторов, является контроль и настройка при необходимости зазоров клапанного механизма. Увеличение зазоров сверх нормы приведет к снижению мощности двигателя, увеличению шума при работе. Наиболее опасно уменьшение зазора, так как его не слышно при работе, но пережатые клапана, особенно выпускной, начинают ускоренно обгорать. В результате двигатель начинает работать нестабильно и при прогаре тарелки перестает заводиться.

Процедура регулировки клапанов довольно проста:

  1. Демонтируйте все узлы, мешающие снять клапанную крышку двигателя.
  2. Выверните свечу зажигания.
  3. Снимите клапанную крышку.
  4. Выставьте коленчатый вал в верхнюю мертвую точку такта сжатия по метке на маховике (если она есть) либо контролируя движение поршня через свечное отверстие. Не перепутайте ВМТ сжатия (оба клапана закрыты) с ВМТ выпуска (выпускной клапан закрывается, впускной – открывается).
  5. Ослабьте контргайки регулировочных винтов и по плоскому щупу, вставляемому между коромыслом и торцом клапана, установите вращением винта зазоры. Обычно для выпускного клапана принят зазор 0,2 мм, для впускного – 0,15 (уточните в инструкции по эксплуатации).
  6. Затяните контргайки и дважды проверните коленвал, выставляя его в ВМТ. Если все сделано правильно, на следующей мертвой точке оба зазора уйдут, еще через оборот – примут установленное значение. Увеличившиеся после первого оборота зазоры – признак того, что они настраивались в ВМТ такта выпуска.
  7. Соберите генератор.
Читайте так же:  Ремонт акпп своими руками мерседес вито 639

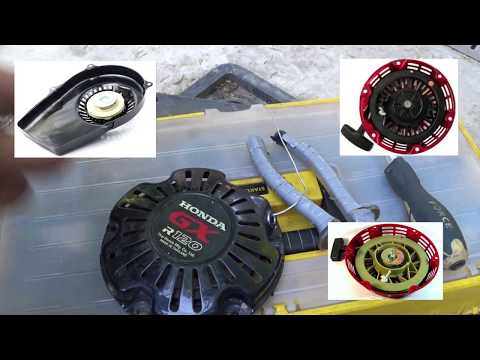

Неисправности ручного стартера – пожалуй, самая частая механическая проблема. Либо обрывается трос, либо стартер отказывается сматывать его из-за сломанной возвратной пружины, либо храповик не проворачивает коленчатый вал.

Снимите стартер, открутив болты по периметру его кожуха. Открутив винт (1), можно снять храповой механизм. Проверьте его кулачки (4) и возвратные пружины (5). Затем аккуратно извлеките шкив вместе с пружиной (7). Замените оборванный трос либо сломанную пружину в зависимости от того, что стало причиной ремонта.

При сборке стартера нужно следить, чтобы пружина оставалась в зацеплении с кожухом и шкивом во время его установки на место. Трос должен быть полностью намотан на шкив. Поставив на место храповой механизм, проверьте ход троса и то, как стартер возвращается в исходное положение.

Обзор и ремонт бензогенератора Einhell STE800

Иногда бывает так, что генератор необходимо срочно запустить, а ручной стартер отказал именно в этот самый момент. При необходимости есть несколько способов экстренного запуска.

Перечисленные ниже способы небезопасны!

Снимите кожух стартера. Под ним расположен маховик с крыльчаткой охлаждения, притянутый к коленвалу гайкой. Чтобы привести его во вращение, можно:

  • Намотав вокруг маховика веревку, использовать ее аналогично тросу ручного стартера. Учтите, что, если она зацепится за лопасти вентилятора, при запуске мотора эта веревка превратится в хлещущий во все стороны бич, поэтому будьте аккуратны. Стойте так, чтобы веревка не могла попасть по рукам или голове.
  • Маломощные двигателя можно завести и вручную: на выключенном зажигании несколько раз проверните коленвал, вращая шкив руками в нужном направлении. При этом бензокран должен быть открыт, а заслонка пускового устройства – закрыта. После этого, включив зажигание, подведите коленвал к ВМТ сжатия (почувствуется нарастание усилия на маховике), а затем резким рывком проверните шкив, чтобы энергии искры хватило для воспламенения смеси.
  • Мощная аккумуляторная дрель и головка с удлинителем из набора инструмента – неплохая замена электростартеру на скорую руку. Зажмите в патроне удлинитель, наденьте на него головку подходящего размера и раскрутите коленвал за гайку крепления маховика. Правда, таким способом получится завести только маломощный генератор – для двигателя большого объема крутящего момента дрели не хватит, чтобы провернуть его на такте сжатия.

Ряд неисправностей, увы, достаточно трудно исправить своими руками, не имея достаточной квалификации: например, неисправный инверторный преобразователь или регулятор напряжения можно починить только имея хорошее представление о принципе работы и схемотехнике подобных устройств. Не всякий хозяин бензогенератора возьмется и за переборку двигателя, хотя это и не так трудно, как может показаться.

В таком случае стоит обратиться в специализированную мастерскую по ремонту. Координаты мастерских в своем городе можно узнать в Интернете или в магазинах, торгующих бензоинструментом.

В крупных городах подобных мастерских много, вот лишь малая их часть:

Изображение - Ремонт ручного стартера бензогенератора huter своими руками proxy?url=http%3A%2F%2Fgeneratorexperts.ru%2Fwp-content%2Fuploads%2F2016%2F06%2F3631bab78_690x222.png-360x116

Бензиновые генераторы, даже если они китайского производства, при должном уходе весьма надежны. Тем не менее в процессе их эксплуатации могут возникать небольшие проблемы, которые обычно можно быстро устранить своими руками. Серьезные поломки при знании владельцем устройства и принципа работы генератора также не смогут надолго вывести его из строя.

Если расположить возможные неисправности бензогенератора в своеобразном рейтинге, получится следующий список:

  • Отказ либо загрязнение свечи зажигания: затрудненный или невозможный запуск, неустойчивая работа.
  • Засорение карбюратора: затрудненный запуск, перерасход топлива, нестабильная работа при постоянной нагрузке.
  • Отказ катушки зажигания: отсутствие искры, невозможность запуска.
  • Поломки стартера: обрыв, закусывание троса, разрушение храповика.
  • Нарушение зазоров клапанов: затрудненный запуск, повышенный шум при работе.
  • Износ щеток (на синхронных генераторах) – отсутствие выходного напряжения.
  • Неисправность регулятора оборотов: плавание оборотов двигателя, провалы при изменении нагрузки.
  • Износ подшипников коленвала и ротора генератора – увеличение шумности работы, подтекания масла.
  • Износ цилиндра, поршневых колец – затрудненный запуск холодного двигателя, перерасход масла.

Здесь не учитываются поломки, которые становятся следствием грубого нарушения правил эксплуатации генератора: например, задиры на шейке коленвала из-за недостаточного уровня масла, выгорание обмоток генератора или преобразователя напряжения (на инверторных бензогенераторах) при частых перегрузках.

Фактически неисправности бензинового генератора можно разделить на три группы: механические, электрические и неисправности топливной системы/системы зажигания.

Затрудненный запуск генератора, проявившийся внезапно и не сопровождающийся увеличением шумности работы двигателя – явный признак либо отклонений в работе карбюратора (слишком бедная или богатая смесь), либо неисправной системы зажигания (слабое или с перебоями образование искры). Так как диагностика состояния этих систем взаимосвязана, она объединена в один раздел.

Выверните свечу зажигания и осмотрите нагар на ее электродах.

  • Плотный и сухой черный нагар – признак богатой смеси (неисправен карбюратор, забит воздушный фильтр);
  • Маслянистый черный нагар – признак сильного износа поршневых колец, масло попадает в камеру сгорания;
  • Белый нагар – признак работы на бедной смеси, необходимо проверить карбюратор.
  • Кирпично-коричневый нагар – нормальный для карбюраторных двигателей.
  • Красный, зелено-красный нагар – следствие работы на некачественном топливе.
Читайте так же:  Ремонт хендай элантра 3 своими руками

Работоспособность самой системы зажигания проверить просто из-за ее крайней простоты: включите зажигание, вставьте в свечной колпачок заведомо исправную свечу и, положив ее юбкой на ближайшую металлическую деталь двигателя, резко проверните ручной стартер. При отсутствии искры отключите от катушки зажигания по очереди замок зажигания и датчик уровня масла: если при отключении обоих элементов по-прежнему отсутствует искра, замените катушку зажигания.

Если же искра присутствует и имеет достаточную силу (белый или бело-голубой цвет), выверните свечу после нескольких попыток запуска. Залитая бензином свеча – признак переобогащения смеси, сухая – недостатка топлива.

Иногда после долгого хранения игла и поплавок карбюратора залипают и не дают бензину поступать внутрь. Несколько раз резко, но не очень сильно ударьте по крышке поплавковой камеры и повторите запуск.

Наиболее частая неисправность карбюратора – это его загрязнение. Попадание грязи в воздушные каналы приводит к переобогащению смеси, в топливные жиклеры – к обеднению. Грязь на запорной игле поплавка приводит к потере герметичности и переполнению поплавковой камеры, что будет сразу заметно по подтеканию топлива из карбюратора.

Рассмотрим обслуживание карбюратора на примере установленного на двигатели Honda GX – его конструкция типична для бензинового генератора.

Изображение - Ремонт ручного стартера бензогенератора huter своими руками proxy?url=http%3A%2F%2Fgeneratorexperts.ru%2Fwp-content%2Fuploads%2F2016%2F06%2F448d595c43d6a585a6041e714906d0d8

  • Снимите крышку поплавковой камеры (4). Промойте ее в бензине или аэрозольным очистителем карбюратора – грязь и отложения скапливаются на ее дне.
  • Аналогично поступите с отстойником бензокрана (22).
  • Проверьте, продувается ли бензокран в положении «открыт».
  • Выньте ось поплавка (3), извлеките поплавок и запорную иглу (2). Продуйте канал воздухом.
  • Продуйте аэрозольным очистителем или сжатым воздухом топливный жиклер (25), эмульсионную трубку (11) и все каналы карбюратора.
  • Выверните регулировочный винт (5), продуйте его канал. Затем заверните до упора и ослабьте в зависимости от типа воздушного фильтра на 2 (поролоновые, бумажные фильтры) – 2,5 оборота (циклонные фильтры).
  • Соберите карбюратор.

Электросистема бензогенераторов достаточно надежна. Чаще всего можно столкнуться с двумя проблемами: отсутствием зарядки аккумулятора на генераторах с электрозапуском либо отсутствием напряжения на выходе генератора.

  • Отсутствие зарядки аккумулятора – следствие отказа выпрямителя либо низковольтной обмотки. Проверить своими руками эту систему просто: подключите 12-вольтовую лампочку параллельно низковольтной обмотке генератора и запустите его. Горящая лампочка означает, что сам генератор работает исправно, и необходимо заменить выпрямитель.
  • Отсутствие напряжения на выходе генератора наиболее часто является следствием износа щеток. Извлеките их и оцените степень износа, при необходимости – замените. Если же Ваш генератор – инверторного типа, проверьте, приходит ли напряжение на вход преобразователя, подключив параллельно нему маломощную лампу 220 В.

Видео про поэтапный ремонт бензогенератора

Одной из регламентных работ, предусматриваемых инструкцией по эксплуатации бензогенераторов, является контроль и настройка при необходимости зазоров клапанного механизма. Увеличение зазоров сверх нормы приведет к снижению мощности двигателя, увеличению шума при работе. Наиболее опасно уменьшение зазора, так как его не слышно при работе, но пережатые клапана, особенно выпускной, начинают ускоренно обгорать. В результате двигатель начинает работать нестабильно и при прогаре тарелки перестает заводиться.

Процедура регулировки клапанов довольно проста:

  1. Демонтируйте все узлы, мешающие снять клапанную крышку двигателя.
  2. Выверните свечу зажигания.
  3. Снимите клапанную крышку.
  4. Выставьте коленчатый вал в верхнюю мертвую точку такта сжатия по метке на маховике (если она есть) либо контролируя движение поршня через свечное отверстие. Не перепутайте ВМТ сжатия (оба клапана закрыты) с ВМТ выпуска (выпускной клапан закрывается, впускной – открывается).
  5. Ослабьте контргайки регулировочных винтов и по плоскому щупу, вставляемому между коромыслом и торцом клапана, установите вращением винта зазоры. Обычно для выпускного клапана принят зазор 0,2 мм, для впускного – 0,15 (уточните в инструкции по эксплуатации).
  6. Затяните контргайки и дважды проверните коленвал, выставляя его в ВМТ. Если все сделано правильно, на следующей мертвой точке оба зазора уйдут, еще через оборот – примут установленное значение. Увеличившиеся после первого оборота зазоры – признак того, что они настраивались в ВМТ такта выпуска.
  7. Соберите генератор.

Неисправности ручного стартера – пожалуй, самая частая механическая проблема. Либо обрывается трос, либо стартер отказывается сматывать его из-за сломанной возвратной пружины, либо храповик не проворачивает коленчатый вал.

Изображение - Ремонт ручного стартера бензогенератора huter своими руками proxy?url=http%3A%2F%2Fgeneratorexperts.ru%2Fwp-content%2Fuploads%2F2016%2F06%2Fd3363c73bf8477b190b3245d78c85691

Снимите стартер, открутив болты по периметру его кожуха. Открутив винт (1), можно снять храповой механизм. Проверьте его кулачки (4) и возвратные пружины (5). Затем аккуратно извлеките шкив вместе с пружиной (7). Замените оборванный трос либо сломанную пружину в зависимости от того, что стало причиной ремонта.

При сборке стартера нужно следить, чтобы пружина оставалась в зацеплении с кожухом и шкивом во время его установки на место. Трос должен быть полностью намотан на шкив. Поставив на место храповой механизм, проверьте ход троса и то, как стартер возвращается в исходное положение.

Обзор и ремонт бензогенератора Einhell STE800

Иногда бывает так, что генератор необходимо срочно запустить, а ручной стартер отказал именно в этот самый момент. При необходимости есть несколько способов экстренного запуска.

Перечисленные ниже способы небезопасны!

Снимите кожух стартера. Под ним расположен маховик с крыльчаткой охлаждения, притянутый к коленвалу гайкой. Чтобы привести его во вращение, можно:

  • Намотав вокруг маховика веревку, использовать ее аналогично тросу ручного стартера. Учтите, что, если она зацепится за лопасти вентилятора, при запуске мотора эта веревка превратится в хлещущий во все стороны бич, поэтому будьте аккуратны. Стойте так, чтобы веревка не могла попасть по рукам или голове.
  • Маломощные двигателя можно завести и вручную: на выключенном зажигании несколько раз проверните коленвал, вращая шкив руками в нужном направлении. При этом бензокран должен быть открыт, а заслонка пускового устройства – закрыта. После этого, включив зажигание, подведите коленвал к ВМТ сжатия (почувствуется нарастание усилия на маховике), а затем резким рывком проверните шкив, чтобы энергии искры хватило для воспламенения смеси.
  • Мощная аккумуляторная дрель и головка с удлинителем из набора инструмента – неплохая замена электростартеру на скорую руку. Зажмите в патроне удлинитель, наденьте на него головку подходящего размера и раскрутите коленвал за гайку крепления маховика. Правда, таким способом получится завести только маломощный генератор – для двигателя большого объема крутящего момента дрели не хватит, чтобы провернуть его на такте сжатия.
Читайте так же:  Ремонт инжектора на ваз 2107 своими руками

Ряд неисправностей, увы, достаточно трудно исправить своими руками, не имея достаточной квалификации: например, неисправный инверторный преобразователь или регулятор напряжения можно починить только имея хорошее представление о принципе работы и схемотехнике подобных устройств. Не всякий хозяин бензогенератора возьмется и за переборку двигателя, хотя это и не так трудно, как может показаться.

В таком случае стоит обратиться в специализированную мастерскую по ремонту. Координаты мастерских в своем городе можно узнать в Интернете или в магазинах, торгующих бензоинструментом.

В крупных городах подобных мастерских много, вот лишь малая их часть:

Практически на всех Бензогенераторах, даже с электростартером, установлен ручной стартер, на случай отказа аккумулятора. Стартер – главное звено в запуске генератора и он же часто становится причиной проблем с запуском двигателя.

Отправляясь работать далеко от цивилизации, добавьте в ремкомплект запасной ручной стартер в сборе. Чтобы суметь заменить вышедшую из строя деталь и правильно собрать ручной стартер нужно знать, как устроен этот механизм.

Из чего состоит ручной стартер

Порядок сборки ручного стартера:

1. Пропустите шнур ручного стартера через отверстие в катушке и завяжите узел.
2. Зацепите боковой крючок пружины ручного стартера в пазе корпуса ручного стартера, установите пружину ручного стартера в корпус, вращая ее против часовой стрелки.
3. Установите пружину ручного стартера наружным крючком в пазе катушки стартера.
4. Установите храповик привода стартера на катушку ручного стартера.
5. Пружину возврата установите на катушке ручного стартера, цепляя ее крючок за храповик привода.
6. Установите пружину, корпус храповиков и зафиксируйте стопорным винтом.
7. Размотайте шнур ручного стартера, пропустите его через заднюю крышку и ручку ручного стартера и завяжите узел. Слегка протяните шнур ручного стартера, чтобы проверить, как функционирует храповик.



  • Изображение - Ремонт ручного стартера бензогенератора huter своими руками proxy?url=https%3A%2F%2Fremontbenzogeneratora.com.ua%2Fbitrix%2Ftemplates%2Felectrostanciya%2Fimg%2Fg
  • Изображение - Ремонт ручного стартера бензогенератора huter своими руками proxy?url=https%3A%2F%2Fremontbenzogeneratora.com.ua%2Fbitrix%2Ftemplates%2Felectrostanciya%2Fimg%2Ff
  • Изображение - Ремонт ручного стартера бензогенератора huter своими руками proxy?url=https%3A%2F%2Fremontbenzogeneratora.com.ua%2Fbitrix%2Ftemplates%2Felectrostanciya%2Fimg%2Fb
  • Изображение - Ремонт ручного стартера бензогенератора huter своими руками proxy?url=https%3A%2F%2Fremontbenzogeneratora.com.ua%2Fbitrix%2Ftemplates%2Felectrostanciya%2Fimg%2Ftwitter
  • Изображение - Ремонт ручного стартера бензогенератора huter своими руками proxy?url=https%3A%2F%2Fremontbenzogeneratora.com.ua%2Fbitrix%2Ftemplates%2Felectrostanciya%2Fimg%2Fyout

Хотите оставить заявку на ремонт? Пожалуйста заполните информацию ниже и наш менеджер с Вами свяжется. При заявке Он-лайн скидка -%.

Почти на всех пусковых устройствах современного типа приветствуется установка пружины для пуска генератора, на случай отказа аккумуляторной батареи. Со временем устройство может выходить из строя, и тогда нужно знать, как починить пружину стартера на генераторе своими силами.

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

В качестве основного пускателя предусмотрен электростартер. Однако не стоит забывать о том, что при неисправности аккумуляторной батареи завести технику с помощью электрического стартера никак не получится. На этот случай и был предусмотрен ручной вариант, как запасной вариант.

Яркий пример использования ручного стартера – переносные электростанции. На них легче использовать ручной стартер, ведь он даёт возможность удобно запускать двигатель и эксплуатировать генератор.

Плотная пружина стартера с крючком является основным элементом конструкции ручного пускателя. Помимо пружины, стартер включает ещё и следующие компоненты:

  • Храповик;
  • Шнур с катушкой;
  • Винт для фиксации;
  • Возвратная пружинка;
  • Пластмассовый фюзеляж храповика.

Ремонт пружины – основной составляющей ручного пускателя, сводится к замене элемента.

Вот как проводится замена:

  • Отвёрткой выкручивается винт шкива;
  • Затем вынимается сама пружина.

На бензопилах, например, она представляет собой элемент в виде круга, внутри которого намотана гибкая пружина.

Пружины именно в таком виде продаются в магазине техники. Остаётся только купить деталь и заменить.

Ремонт ручного стартера может подразумевать также замену шнура. Если он неправильно намотан на шкив пружин, то запуск генератора не произойдёт.

Вот несколько правил по намотке шнура:

  • Наматывать шнур с торца шкива (делается во избежание прокручивания);
  • Второй конец шнура проводится в отверстие крышки;
  • Намотка шнура должна продолжаться до упора, т.е, насколько хватит длины верёвки;
  • После намотки шнур вытягивается на 15-20 см, для проверки проворачивания шкива пружины;
  • После намотки также следует проверить, как работает пружина после вытягивания и отпускания (если всё чётко работает, то рекомендуется подмотнуть шнур ещё на один оборот).

На переносных электростанциях ремонт пружины и шнура осуществляется так:

  • С боковой части генератора находится круг шкива, зафиксированный тремя винтами, которые надо открутить;
  • Снять шкив с пружиной и шнур;
  • Проверить состояние шнура, который целиком можно снять со стороны держателя (верхний колпачок держателя съёмный).

Примечание. Нередко узелок шнура, обеспечивающего фиксацию его сверху, ослабевает. Чтобы исправить ситуацию, нужно конец капроновой верёвки нагреть зажигалкой, а затем намотать новый узелок.

Что касается шкива с пружиной, то меняется он так же, как и было описано выше.

Как утверждают эксперты, большая вероятность испортить пружину появляется при неправильной эксплуатации. Уметь грамотно работать с ручным стартером многого стоит.

Забудьте о штрафах с камер! Абсолютно легальная новинка – НАНОПЛЁНКА, которая скрывает ваши номера от ИК камер (которые стоят по всем городам). Подробнее по ссылке.

  • Абсолютно легально (статья 12.2.4).
  • Скрывает от фото-видеофиксации.
  • Устанавливается самостоятельно за 2 минуты.
  • Не видна человеческому глазу, не портится из-за погоды.
  • Гарантия 2 года,
Читайте так же:  Телефон не включается ремонт своими руками

Генератор бензиновый Huter DY8000LX, аккамулятора нет. Генератор недавно куплен, запускался в первый раз. Первый раз отработал минут 10-15, все последующие разы работал в пределах 3-х минут, в зависимости от длительности перерыва перед попыткой завести. Перед тем, как заглохнуть, начинали плавать обороты, после повышения минимальных оборотов агрегат стал просто глохнуть. Сложилось ощущение, что он глохнет из-за нагрева. До фильтра включительно бензин поступает хорошо (фильтр заполнен бензином полностью). Свеча после остановки сухая (могла и высохнуть, т.к. горячая).

В пределах 3х мин. двигатель не нагреется, ибо расход воздуха сразу высокий. Ничего кроме топлива в ум не приходит. Не хватает его. Свечу купите запасную. Помогает вроде.

Проблема с бензогенератором HT950A. При работе подклинивал коленвал. После самостоятельной замены стал работать нестабильно. После некоторого времени работы обороты повышаются или понижаются. Подрегулируя винтом оборотов (под бензобаком), через некоторое время всё повторяется. При понижении оборотов, если агрегат тряхануть, обороты поднимаются, но тоже не на долго.

Что-то с бензином. Может поплавок подклинивает ещё. Проверьте лёгкость поворота штока регулятора, к которому пружина крепится. При встряхивании в бензобаке тряпка шевелится и бензину больше поступает и обороты возрастают. Проверьте пружинку, прижимающую заслонку к рычагу регулятора.

Хутер DY4000L – масло в фильтре, возможно перелил. А вот что смотреть, когда упала мощность? Точнее раньше он спокойно держал печки 2.8 кВт, а сейчас при включении такой мощности просто глохнет.

Для начала выньте фильтрующий элемент, который губка и замените бензин, а затем пробуйте, как работает, если все нормально, значит мойте фильтр и собирайте на место, если также плохо тогда регулировка клапанов и карбюратора, может даже почистить карбюратор и бензокранчик придется.

Новый Huter DY3000L. Завёлся, хорошо, но вольтметр сразу зашкалил. Замерил напряжение мультиметром – 354V. Вторая попытка то же самое. Постоянку правда забыл замерить. Со стороны агрегата, звук похожий на царапание крыльчатки вентилятора, если такой есть.

На гарантию или замену. Других вариантов нет.

Электростанция Huter DY6500L – ручной запуск, свечи новые, масло заменил 3 дня назад, бензин тогда же, куплен в 2009 г. работал не много, время от времени, проблема стала появляться этим летом, напряжение повысилось до 350 в неделю, не трогал, включил все нормально, сегодня запустил 220, занес в гараж. Через 2 часа вынес, полчаса постоял на улице при +1, завел 350, открыли, щетки живые все вроде в норме, что делать, куда смотреть? Регулировочным винтом оборотов двигателя можно довести напряжение до 240 он очень медленно работает, тахометра нет, клапана сегодня регулировал, поставил 1.5. При нормальной работе выдает 223-227 вольт, напряжение не плавает.

На AVR поврежден (либо непропай) конденсатор. Так что лучше его заменить.

Проблема следующая. Зимой оставил бензогенератор Huter DY4000LX работникам для проведения работ в доме. Когда по завершении работ задал вопрос, как завёлся агрегат, получил ответ, что завести не смогли и заводили от прикуривателя машины. Так как генератор с возможностью запуска от аккуммулятора, я не заморачивался. Недавно приехал на дачу, попробовал запустить, но пусковой шнур вытянулся без сопротивления на всю длину и болтается совершенно свободно. Т.е., очевидно, ребята сорвали его со стартёра. Так как я пока не знаком с внутренним устройством агрегата, то хотел бы спросить совета, стоит ли поломка того, чтобы тащить его в ремонт, или можно починить самому? Один из соседей предложил снять крышку и прикрепить шнур. Дескать, будет работать нормально. Прав ли он?

Да прав, знает что говорит, порвался шнур – это вряд ли, скорее всего, обломился конец от пружины, если петлей, то можно немного нагреть и на горячую согнуть по сломанному образцу. Лучше если изгиб не крутой и при сгибании не лопнет пружина, тогда без нагрева, так надежнее.

Генератор Huter DY4000L, куплен летом 2014 года, бензиновый, запуск ручной, аккумуляторных батарей нет, однофазный, 220В. В общей сложности работал часов 50. Перед началом сезона масло менял, в конце осени перестал запускаться, начала гореть лампочка о недостатке масла в двигателе. Масло было проверено, уровень нормальный. Прочитал, что скорее всего, залип датчик уровня масла. Решил разобрать агрегат. Отключил я желтый проводок и генератор запустился, опять таки по рекомендации оставил его работать, работал 15 минут, потом еще 10, выключал, подсоединял проводок, и все равно ничего не отлипло, хотя вроде должно все восстановится через 15 минут. Что теперь делать, как заставить отлипнуть датчик? Я открутил гайку, которая держала его на двигателе, думал его достать, а оно что-то там внутри мешало его достать, сильно не дергал, т. к. конструкцию внутреннюю не знаю.

Гайку Вы открутили не на датчике, а на сальнике провода, который идет к датчику. Сам датчик представляет из себя корпус (привинчен около днища картера) в котором находиться поплавок. Нет масла – поплавок лежит, замыкает контакты. Вероятность 1 к 2, либо отлипнет, либо нет. Если в Вашем генераторе он заклинил из-за перекоса лечится это легко. Совет из личного опыта. Сливаете полностью бензин и масло. Тестером прозваниваете эл. цепь: провод датчика – корпус двигателя. Цепь замкнута. Переворачиваете агрегат к верху дном и – цепь разомкнута. Нежно ставите агрегат в рабочее положение, заливаете масло, прозваниваете цепь – разомкнута. Обычно залипает поплавок на новых электрогенераторах, во время транспортировки на боку или в верх ногами, на рабочих от того, что при сливе масла агрегат наклоняли на бок, чтобы слить побыстрее и побольше.

Читайте так же:  Ремонт на кухне обои своими руками

У меня электростанция Хутер 4000 почему-то на больших нагрузках перестала работать без подсоса. В чём проблема? Она при больших нагрузках (без подсоса) издаёт какой-то непонятный звук. В чём заключается проблема, и на что надо обратить внимание при ремонте данной поломки?

Нужно чистить карбюратор и отрегулировать клапана.

Пытаюсь эксплуатировать электрогенератор Huter HT1000L (инверторный). Неисправность: запуск со второго раза, но работает минут двадцать, затем выключается и повторный запуск возможен только после остывания, где-то через полчаса, потом процесс повторяется. Прошу оказать техническую помощь.

Для начала отрегулируйте клапана.

Бензогенертор DY6500LX с ручного стартера не заводится, а вот с ключа немного крутит и заводится. Подскажите, в чем проблема?

Как правило, заводится с третьего рывка, а стартером приходиться долго заводить. Проверьте зазоры клапанов, установите их по 0.15 мм, в инструкции написаны 0,05 мм.

Генератор Хутер 6500, куплен в 2011, работал всего несколько дней, свечу менял полгода назад. У меня интересная проблема. Поставил новый ручной стартер на него, а он прокручивается в холостую, не прокручивая вал маховика. Что делать?

Дернуть и посмотреть зацепление, возможно центральным болтом сильно зажат механизм и лепестки не выходят.

Случилась проблема с генератором Хутер DY8000LX ориентировочно 2013 года покупки. При работе со сварочным инвертором начало скакать напряжение, затем вовсе исчезло. Был отправлен на ремонт в сервис. Заменили АВР, завели, показали 220, не нагружая, я обрадовался забрал и положил на хранение. Неделю назад завел, нагрузил пушкой 3квт и через 2мин он снова перестал давать напряжение. Снова АВР. Купил новый, поставил, но уже при работе начал следить за температурой якоря и транзистора на АВР он снабжён теплоотводом. Холостой ход 51 гц, 226в. Немного греется транзистор. С нагрузкой 3 квт быстро греется и якорь и теплоотвод, сразу глушу. На холостом ходу на щётках якоря 48 в. Подскажите, пожалуйста, что мне делать?

Найдите регулировочный винт напряжения на AVR и прибавьте напряжение до 236Вольт, глядишь, и старый AVR также заработает, если на нем пропадает напряжение при большой нагрузке.

Генератор Huter DY4000L, бензин, ручной пуск, 14 год выпуска. Запускается хорошо, но не происходит стабилизация оборотов и на холостом ходу и под нагрузкой. Т.е. рычаг центробежного регулятора оборотов постоянно двигается и обороты скачут.

Карбюратор засорился скорей всего – промойте, заодно посмотрите, течет ли топливо в карбюратор, может и фильтр в кране засорится, и воздушный фильтр прочистите. Если не поможет – смотрите свечу зажигания. Если не поможет – снимите тягу с регулятора оборотов и попробуйте рукой подрегулировать.

Генератор DY2500L, работает, но не выдает напряжения. Купили 5 лет назад, но практически не пользовались, ну, может, один или два раза на 2-3 часа заводили. Вчера нормально работал примерно 7 часов, с перерывами через 2-3 часа на дозаправку, после чего начались проблемы: сначала упала мощность (судя по яркости лампочек) и сработало в доме УЗО, затем какое-то время опять работал нормально. Потом напряжение пропало и стало появляться короткими импульсами каждые 12 секунд – лампочки зажигаются и тут же гаснут, одновременно дергается с нуля и обратно стрелка вольтметра и возрастают и опять падают обороты, как будто срабатывает какая-то защита, но защитный автомат и на агрегате, и в доме при этом включен, как и УЗО. На следующий день попробовал – напряжения уже просто нет, без импульсов. Проверял и с подключением к дому, и без, и просто с включенной в генератор лампочкой – симптомы те же. В какую сторону смотреть? Могло ли что-то из электроники повредиться от перегрева (агрегат стоит в пристройке площадью примерно 1,5 м, отверстие только одно – для выхлопной трубы, и сильно греется)?

Смотрите в сторону генератора переменного тока, у которого, по всей видимости, обрыв (отгар) обмоток. Как вариант – механическое разрушение частей (ротора/статора).

Бензогенератор Huter DY3000L. Наработка от силы 15 часов и то в режиме обкатки. Приобретен недавно, эксплуатации по назначению не было. В течение 5 лет заводился на 15 минут раз 2-3 месяца на нагрузку 1 квт. Сегодня завел, а напряжение на выходе 354В, работает ровно, нагрузку держит, обогреватель греется. Если занижать его заслонкой, то ближе к пусковому режиму, когда начинает глохнуть, напряжение падает до 150-200 вольт, но он естественно весь скачет, заглянул в схему, которая с ним идет, модуля AVR не увидел.

Снимите заднюю крышку – если там AVR нет, значит конденсаторный, а у того обороты прямо завязаны с частотой и напряжением – смотрите карбюратор и регулятор оборотов. Инверторные альтернаторы в основном трёхфазные, конечное напряжение формируется электронным модулем. Поэтому не AVR, не регулирующих конденсаторов вы там не найдёте. Если АВР есть, то он неисправен, или отрегулировать его нужно.

Инверторный генератор DN1000 перестал заводиться. Выкрутил свечу, прокалил, проверил зазор, проверил, есть ли искра. Искра есть, но кажется слабенькая. При дёрганьи ручки стартера на лицевой панели мигает светодиод “Перегрузка”. Подскажите, где смотреть? Выкрутил свечу, пробовал заливать бензин 1 литр – не заводится. Брызнул эфир – не заводится. Генератор инверторный.

Изображение - Ремонт ручного стартера бензогенератора huter своими руками photo3432
Автор статьи: Артем Кондратьев

Добрый день! Я Артем. Чуть меньше 9 лет работаю слесарем и мне нравиться работать руками. Когда создаешь новые полезные вещи или возвращаешь к жизни сломанные предметы. Разве это не прекрасно? Рекомендую, перед реализацией идей с моего сайта, проконсультироваться со специалистами. Удачного рабочего дня!

Обо мнеОбратная связь
Оцените статью:
Оценка 5 проголосовавших: 1

ОСТАВЬТЕ ОТВЕТ

Please enter your comment!
Please enter your name here
