Ремонт электросушилок своими руками

Мы постараемся ответить на вопрос: ремонт электросушилок своими руками по рекомендациям подлинного мастера с максимально подробным описанием.

Электрический полотенцесушитель – это удобный и практичный бытовой прибор. Он обеспечивает комфортный микроклимат в ванной комнате, препятствует появлению грибка и позволяет быстро высушить полотенца.

Это оборудование отличается надежностью и служит очень долго. Но порой случаются форс-мажорные обстоятельства, и хозяевам приходится задумываться про ремонт электрического полотенцесушителя , переставшего выполнять свои функции.

Причиной поломки или некорректного функционирования полотенцесушителя часто становится цепочка узлов подключения устройства к энергосети.

Поиск проблемы начинают с обследования розетки. Штепсель вынимают и внимательно осматривают входные отверстия.

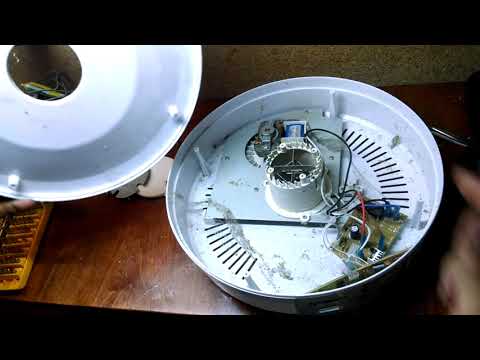

  • Ремонт сушилки для фруктов. Не включается. Delfa DFD-02.Разборка и ремонт
    YouTube Video
Видео (кликните для воспроизведения).

При отсутствии визуальных повреждений узел исследуют с помощью индикаторной отвертки. Если тока нет, розетку заменяют на исправную, когда же ток есть, переходят к проверке терморегулятора. Его аккуратно вращают и прислушиваются к звуку. Раздавшийся слабый щелчок свидетельствует о срабатывающих контактах и означает исправность устройства.

Дальше неисправность ищут в силовой линии. При повышенных нагрузках на сеть она раскаляется и происходит автоматическое отключение прибора. В такой ситуации технику снова подключают к электроснабжению и внимательно наблюдают за ней. Повторное выбивание пробки-автомата четко указывает на то, что в системе подключения есть короткое замыкание, которое необходимо обнаружить и устранить.

Диагностику системы на замыкание проводят с помощью мультиметра . Его настраивают на фиксацию уровня сопротивления по постоянному току.

Шнур подключения полотенцесушителя к сети вынимают из розетки, а затем измеряют сопротивление ТЭНа и провода. Показатели ТЭНа должны стремиться к нулю и быть несколько меньше 1 Ома. Сопротивление провода должно приближаться к бесконечности, так как цепь, соединяющая нулевой и фазный проводники разомкнута.

Если на дисплее устройства отображаются другие цифры, поврежденную подводку обязательно меняют. На это уходит минимум времени и усилий, при условии, что она смонтирована в открытом виде. Когда же использован скрытый метод прокладывания, для устранения проблемы на некоторое время требуется снять фрагменты внешней отделки стены, провести необходимые ремонтные работы и только потом вернуть элементы декора обратно.

Согласно правил безопасной эксплуатации полотенцесушителя , установка розетки непосредственно в ванной комнате осуществляется только при условии ее подключения к системе через автомат УЗО . В сети, соответствующей всем нормативам ПУЭ , ставят автоматический выключатель, устройство УЗО и разводку, ведущую к розетке.

Для обнаружения области неисправности сначала проверяют положение всех защитных автоматов.

  • Отключенный основной защитный автомат при включенном УЗО означает наличие короткого замыкания в системе.
  • Включенный основной автомат при отключенном УЗО сигнализирует о снижении уровня сопротивляемости изоляции на ТЭНе прибора.
  • Если при отключенном от розетки полотенцесушителе оба отключенных автомата легко включаются и не выбивают, неполадки следует искать в самом приборе. Когда же один из них сразу после включения выключает защитная система, проблема заключается в подводке.
  • Если при включенном в розетку полотенцесушителя автоматы включаются, но один из них выбивает, неисправность находится в сушке для полотенец.

Неработающий при двух включенных автоматах агрегат четко указывает на то, что, возможно, частично перегорает или уже полностью перегорел ТЭН и его нужно заменить.

Электрические полотенцесушители подразделяются на два типа. Одни называются твердонаполненными и в качестве греющего вещества используют графит. Вторые – жидкостные – работают на специальном минеральном масле, воде или антифризе.

  • СУШИЛКА ДЛЯ ФРУКТОВ СЛОМАЛАСЬ. ПЕРСТАЛ ИДТИ ГОРЯЧИЙ ВОЗДУХ РЕМОНТ
    YouTube Video
Видео (кликните для воспроизведения).

Когда твердонаполненный или жидкостный полотенцесушитель перестает функционировать, в первую очередь обозначают область неисправности. Если проводка и внешняя энергетическая сеть проверены и находятся в полном порядке, то наиболее вероятно, что проблема кроется в самом оборудовании.

Подробный поиск начинают с определения, греет ли полотенцесушитель слабее или не греет вообще. Для этого прибор включают в стандартном режиме, а спустя 5-7 минут проверяют уровень прогрева в районе основного ТЭНа .

Когда в этом месте агрегат становится просто теплым, но не огненным, пробуют увеличить температуру посредством дополнительной настройки терморегулятора.

Когда полотенцесушитель максимально сильно прогревается лишь в районе ТЭНа , а дальше остается едва теплым или даже холодным, есть вероятность, что он просто забит и нуждается в качественной чистке. Осуществляют ее своими руками в домашних условиях.

Прибор отключают от сети, снимают со стенки и переворачивают так, чтобы не вытекла греющая жидкость. При помощью гаечного ключа откручивают основной вентиль и прочищают входное отверстие проволокой. Затем агрегат собирают, проверяют на герметичность, возвращают на обычное место и подключают к электроснабжению. Нормальная работа устройства в стандартном режиме означает, что ремонт увенчался успехом.

Если же ТЭН не нагревается вообще, источник проблемы ищут в электрической части агрегата.

Когда уже точно известно, что проблема неработающего полотенцесушителя заключается не в электросети, а в самом приборе, нужно срочно отыскать место неисправности. Устройства, функционирующие на основе греющего кабеля, в большинстве случаев не подлежат ремонту либо требуют полной замены основного элемента. Почти все ТЭНовые агрегаты чинятся без проблем и после обслуживания нормально работают в стандартном режиме.

Чтобы провести диагностику ТЭНа , необходимо добраться до контактов, соединяющих его с системой электрообеспечения . Для этого сначала снимают кожух, прикрывающий контактную часть. Этот процесс в каждой модели осуществляется по-разному и его описание обычно имеется в руководстве пользователя, прилагающемся к полотенцесушителю .

Провода, соединяющие ТЭН с общей системой, припаяны или скреплены специальными контактами. Их аккуратно отсоединяют. Затем при помощи мультиметра прозванивают по отдельности сначала провод, а потом сам ТЭН . Шкалу измерения выставляют на «Ω» и указывают максимальную величину. Замер делают между тремя проходящими проводами и фиксируют показатель. Он должен быть как можно выше. Данные, стремящиеся к 0, указывают на наличие в системе короткого замыкания.

Если между розеткой и ТЭНом стоит какое-то регулирующее оборудование, перед измерением его отключают и тестируют отдельно. Игнорирование этого пункта приводит к получению некорректных данных.

Обследование нагревательного элемента начинают с проверки цепи между силовыми контактами. Потом определяют наличие и уровень сопротивления между силовыми контактами и корпусом. Если между силовыми контактами нет цепи, значит сломался либо сам ТЭН, либо терморегулятор. Малое значение показателя сопротивления между силовыми контактами и корпусом ТЭНа говорит о его повреждении или пробое. В такой ситуации элемент вынимают и заменяют новым.

Конфигурация большинства моделей электрических полотенцесушителей предусматривает замену вышедшего из строя греющего элемента на новый. Процедура не слишком сложна, и ее можно осуществить дома своими руками при помощи отвертки, пассатижей и набора гаечных ключей.

Перед началом ремонтных работ необходимо узнать, какого типа ТЭН используется в модели полотенцесушителя . Самыми распространенными являются «мокрые» ТЭНы , в которых греющий элемент соприкасается с жидким теплоносителем.

Прежде чем чинить такие агрегаты, их снимают со стены, переворачивают, откручивают входной вентиль и сливают рабочую жидкость (воду, масло, раствор дистиллята). Затем выкручивают резьбовые соединения, скрепляющие элемент с корпусом, заменяют неисправный ТЭН на работоспособный, заливают теплонесущую жидкость, закрывают выходные отверстия и проверяют установку на герметичность.

В «сухих» вариантах, где греющий элемент и теплоноситель отделены друг от друга, неисправный ТЭН просто откручивают от корпуса и на его место ставят новый.

По окончании работ мультиметром прозванивают ТЭН целиком и лишь при получении положительных результатов на всех участках осуществляют монтаж оборудования обратно на стену и подключают технику к системе электроснабжения.

Рассмотрим пример усовершенствования бюджетной модели электрической сушки, установленной экономным застройщиком. По словам домашнего мастера, реализовавшего этот вариант, большинство этих приборов в новом доме вышло из строя. Разберем не только идею, но и допущенные им ошибки, чтобы на наступать на уже опробованные владельцем «грабли».

Найдена причина распространенных поломок. При развешивании на приборе влажных вещей, для сушки которых он фактически и предназначен, дешевое китайское изделие банально перегорает из-за превышения температура и оплавления проводки. Чтобы исключить подобные негативные ситуации, решено поставить термостат.

Причиной неисправности агрегата бывает нарушение целостности емкости с теплоносителем и, как следствие, утечка рабочей жидкости. Виновниками этой проблемы обычно являются уплотнительные кольца, износившиеся в процессе интенсивной эксплуатации или просто отработавшие свой временной ресурс.

Обнаружить поломку проще всего. Лужица с вытекшей жидкостью маслянисто-желтого или темного оттенка образуется на полу ванной комнаты непосредственно под полотенцесушителем и четко указывает на наличие неисправности.

Для устранения поломки полотенцесушитель отключают от системы электрообеспечения , снимают со стены, откручивают вентиль на входящем отверстии, сливают рабочую жидкость и аккуратно разбирают в месте разгерметизации с помощью разводного ключа или специального инструмента, предусмотренного конструкцией модели. Испорченное уплотнительное кольцо удаляют и вместо него устанавливают новое, идущее в комплекте с прибором .

Если все фирменные уплотнительные кольца уже использованы, изделие покупают в специализированном магазине. Для полотенцесушителя подходят недорогие прокладочные элементы из монолитной резины твердых и полутвердых сортов. Они сохраняют работоспособность при температурных показателях от -40 до +80°С, а некоторые более современные виды не теряют своих физических характеристик и при температуре от -20 до +90°С.

Единственный недостаток прокладок из резины – недолговечность. В процессе эксплуатации они быстро теряют эластичную структуру, расслаиваются или трескаются. Устанавливая их в полотенцесушитель, следует учитывать, что менять их придется довольно часто.

Уплотнительные и прокладочные изделия из паронита более практичны и легко выдерживают давление в системе до 64 бар. В отличии от резиновых вариантов, они спокойно переносят высокую тепловую нагрузку (до +200°С), проявляют стойкость к резким перепадам температуры и не боятся сильного давления, характерного для греющих систем.

Однако в состав паронита входит хризолит-асбест, считающийся вредным для человеческого здоровья. В нем содержатся некоторые виды канцерогенов, способные спровоцировать злокачественные и доброкачественные образования. В странах Еврозоны асбест запрещен, поэтому профессионалы не рекомендуют использовать паронитовые прокладки для домашней бытовой техники.

Силиконовые прокладки нетоксичны и проявляют хорошие рабочие качества, но их цена довольно высока. Кроме того, в герметично закрытых системах при температурах более +150°С материал размягчается, проявляет пористость, теряет твердость и лишается своей изначальной прочности.

Детали из фторосодержащего полимера ценятся дороже, но обладают непревзойденными физическими, антифрикционными и электрическими свойствами. Фторопласт демонстрирует полную безвредность для человека и мгновенно затухает при спонтанном возгорании.

Прокладки и уплотнители, сделанные из этого прогрессивного материала, практически не стареют, выдерживают рекордно высокие нагрузки, качественно работают в агрессивных условиях, отлично переносят рабочие температуры до +150°С и давление до 160 бар.

После замены прокладки в агрегат заливают слитую рабочую жидкость. Если ее объема недостаточно, нужное количество доливают из запасной емкости. При желании теплопроводящий состав полностью меняют на новый. Чтобы систему не порвало, обязательно оставляют воздушную «подушку» от 3 до 5 сантиметров.

По окончании обслуживания агрегат снова собирают, закручивают входящий вентиль, проверяют на герметичность, вешают на обычное место и подключают к электрической сети. Полотенцесушитель , функционирующий в нормальном режиме, означает, что ремонт прошел успешно.

Чтобы электрический плотенцесушитель работал качественно и не давал сбоев, при установке и эксплуатации устройства следует соблюдать некоторые простые правила:

  1. Нельзя располагать агрегат в непосредственной близости к месту, где течет вода. Во избежание проблем стоит повесить бытовой прибор как можно дальше от ванны или душевой кабинки.
  2. При подключении устройства к системе электроподачи нужно применять подводку, способную выдержать интенсивные токовые нагрузки.
  3. Для корректной и безопасной работы полотенцесушителя следует установить приборы защитного отключения. Дифференциальный автомат, автоматический выключатель и УЗО уберегут технику от перегорания и обеспечат нормальное функционирование даже при несанкционированных перепадах энергии.
  4. Наличие контакта заземления – важнейшая позиция при монтаже электрического полотенцесушителя . В случае пробоя изоляции он предотвратит поражение пользователя электрическим током.

Розетка подключения должна быть не встроенной, а наружной и обязательно влагозащитной . Если есть возможность, лучше разместить ее вне ванной комнаты, проделав сквозную сверловку в подходящем месте на стене.

Поиск неполадок и последующую починку полотенцесушителя можно осуществить в домашних условиях. Для этого требуются мультиметр , отвертка, разводной ключ и пассатижи.

Проводя работу, нужно соблюдать элементарные правила безопасности и следовать советам, содержащимся в инструкции, прилагающейся к оборудованию. Если в своих силах есть сомнение, стоит обратиться в центр фирменного гарантийного обслуживания или вызвать на дом квалифицированного специалиста. Он быстро обнаружит проблемную область и устранит все возникшие неполадки.

Дата: 03.12.2015 // 0 Комментариев

Сушилка для овощей и фруктов при выходе из строя может принести массу огорчений любой домохозяйке. Если сушилка не греет, не стоит ее выбрасывать и бежать в магазин за новой. Сегодня мы попытаемся устранить одну из самых типичных неисправностей у сушилок для овощей и фруктов. Ремонт сушилки для овощей, как показывает практика, может занять от силы 15-20 минут свободного времени. Поехали!

Сушка Vinis поступила с симптомами: «Сушилка не греет». Это не дорогая сушка и поломка, которая вызвала данную проблему, должна решаться просто, там практически нечему ломаться.

Разбираем сушку и проверяем целостность ТЭНа.

ТЭН открытого типа визуально целый, прозвонка его выводов это подтверждает. Перед ТЭНом включен в схему термопредохранитель, который также необходимо проверять.

Как показывает практика, часто именно термопредохранители или ТЭН являются виновниками таких симптомов. В нашем случае термопредохранитель неисправен.

Вместо термопредохранителя можно поставить перемычку и проверить работоспособность сушки. Если все работает отлично и ТЭН не перегревается можно списать это все на некачественный термопредохранитель.

Если поток воздуха явно слабый и ТЭН начинает перегреваться, тогда стоит сделать профилактику двигателю вентилятора. Буквально пара капель моторного масла на войлочные прокладки возле втулок, способна уменьшить трение во втулках двигателя и повысить скорость вращения его лопастей. Заниженные обороты двигателя также могут спровоцировать перегрев ТЭНа и выход из строя термопредохранителя.

После всех манипуляций перемычку можно заменить на новый термопредохранитель и пользоваться сушкой.

Ремонт сушилки для рук своими руками

В предыдущей статье на нашем сайте вы могли прочитать о конструкции сушилок для рук и понять, что ничего сложного в ней нет. В сушилке имеется всего 3-4 электрических компонента, которые могут выйти из строя : двигатель, нагревательный элемент, элемент включения и электронная плата.

Если у вас установлена сушилка для рук классического типа (поток воздуха, должен быть не очень сильным) работает, но воздух идет очень медленно или холодный, то скорее всего сломался нагревательный элемент. Рекомендуется его замена, т.к. в противном случае ваши посетители будут не слишком довольны, потому что время сушки рук вырастет до 1 минуты.

То настоятельно советуем вам обратиться в сервисный центр. Если у вас установлена автоматическая сушилка для рук NOFER, то мы всегда готовы прийти к вам на помощь, оказать телефонную консультацию, принять вас в сервисном центре или даже организовать выезд сервисного специалиста к вам на объект. Если у вас установлена сушилка для рук другого производителя и вы хотите получить телефонную консультацию, мы готовы помочь и вам. Звоните по телефону +7(495) 602-05-85 мы всегда будем рады вам помочь. Если по каким-то иным причинам вы не имеете возможности или не хотите обратиться к нам, проследуйте следующим простым инструкциям :

1) Попытайтесь отрегулировать точность регулировки сенсора, возможно он неправильно настроен. Для этого вам потребуется снять крышку сушилки и найти винты настройки, которые, как правило, находятся на электронной плате. Возможно ваш аппарат находится слишком близко к полу или раковине и сенсор не может корректно работать из-за такой установки. Этот метод актуален только, если у вас установлена сенсорная сушилка для рук.

Если вам не помог первый шаг, скорее всего, вышел из строя какой-то из трех основных электрических компонентов сушки : Двигатель, устройство или электронная плата.

2) Рекомендуем вам начать диагностику с устройства привода (сенсора или кнопки). Если ваша сушилка имеет кнопку включения, проверьте ее подключение к электронной плате. Если у вас сушилка с сенсором и регулировки из первого шага вам не помогли, то вам потребуется найти устройство такой же модели и попробовать поменять сенсоры местами. Если сушилка с новым сенсором заработала, то вам потребуется просто заказать и установить новый сенсор. Как правило эта запасная часть стоит совсем недорого.

3) Если После замены сенсора ваша сушилка так и не пришла в себя, то скорее всего дело в электронной плате (мозгах сушилки). Чтобы диагностировать его поломку, вам потребуется сделать такую же операцию, как и с сенсором, а именно найти схожую сушилку, которая работает и поменять местами электронные платы. Если этот шаг оказался удачным и ваша сушка заработала, вам потребуется замена электронной платы, ее стоимость будет составлять около 30-50% стоимости сушилки, независимо от производителя.

4) Если все указанные выше шаги не помогли, на вашем агрегате сломался двигатель. Как правило в таком случае выгоднее купить новый рукосушитель.

В любом случае рекомендуется при поломке обратиться в сервисный центр, даже если вы самостоятельно смогли определить что вышло из строя у вашей сушки.

Фрукты являются источником пектинов и витаминов, потребление которых обеспечивает организм необходимыми питательными элементами. Но свежие плоды доступны только в тёплый период года. Заготовить их на зиму можно путём определённой обработки, которая предполагает два варианта. Овощи и фрукты консервируют или сушат.

Сушилка для фруктов – это отличный прибор, который можно соорудить своими руками при минимальных финансовых затратах.

Сегодня предпочтительнее второй способ. Сушилка для фруктов – это отличный прибор, который можно соорудить своими руками при минимальных финансовых затратах.

Принцип работы сушилки заключается в воздействии усиленного воздушного потока на измельчённые фрукты. Вследствие этого обменные процессы в плодах активизируются, влага уходит, и они быстрее усыхают. Существует три вида сушилки, каждый из которых имеет своё устройство.

Конструкция стандартной сушилки состоит из 4 основных деталей:

  • вентилятора;
  • корпуса;
  • лотка для фруктов и овощей;
  • электрического двигателя.

Функционирование солнечной сушилки основано на проникании лучей через прозрачный материал и нагревании листа, установленного на задней стенке. Это способствует повышению температуры внутри прибора, когда показатель может достигать 50°C. Фрукты и овощи, находясь в таких условиях, усыхают. Благодаря хорошей вентиляции влага выводится наружу, что препятствует образованию плесени на плодах. С нижней стороны конструкции проникает холодный воздушный поток, в корпусе происходит его нагревание и сквозь верхнее отверстие он выходит.

  • деревянного корпуса;
  • поддонов для измельчённых фруктов;
  • прозрачной крышки из поликарбоната.

Инфракрасная сушилка представляет собой многофункциональный удобный прибор. Её можно свернуть в виде рулона. Это существенно облегчит хранение устройства. При необходимости её также можно легко транспортировать. Потенциал такого прибора составляет 58°C, что позволяет получить качественно высушенные плоды. Этот прибор успешно справится и с функцией обогревателя.

Конструктивные элементы такой сушилки следующие:

  • инфракрасная плёнка;
  • корпус из ящика;
  • трансформатор;
  • электропроводка.

В целесообразности изготовления сушилки могут возникнуть сомнения. Ведь если плоды поместить на обычный чердак, через определённый промежуток времени они достигнут необходимого состояния. Этот вариант не требует усилий и финансовых вложений. Но он имеет и недостаток. Овощи и фрукты в таком случае будут привлекать насекомых. Предотвратить появление этой ситуации невозможно, поскольку для полного высыхания плодов необходим постоянный контакт с воздухом. Соответственно, их нельзя поместить в герметичную упаковку.

Несомненно, можно обработать фрукты специальным составом, чтобы насекомые утратили к ним интерес. Но вкусовые свойства плодов при этом изменяются. К тому же, после такой обработки фрукты сохраняют в своей структуре химические компоненты, и назвать их полностью безопасными уже нельзя.

Важно! Сушилка – это наиболее приемлемый способ заготовки запасов, чтобы обогатить свой рацион витаминами на зимний период.

Для сооружения понадобится профессиональный инструмент

Существует несколько вариантов изготовления конструкции. Чтобы получить обычную сушилку, нужно подготовить:

  • материалы для корпуса. Это могут быть фанерные листы размером 60 см х 80 см или старый холодильник;
  • металлическую сетку;
  • лотки;
  • вентилятор с двигателем или 2 лампы накаливания мощностью 150 Вт;
  • саморезы.

Для инфракрасной сушилки потребуются:

  • электропровод с выключателем и вилкой;
  • плёнка 100 см х 50 см, предназначенная для тёплых полов;
  • битумная и ПВХ изоляция;
  • 2 клеммы, 2 люверса, 2 зажима;
  • паяльник;
  • металлический брусок.

Солнечная сушилка изготавливается при помощи таких материалов и инструментов, как:

  • деревянные брусья;
  • металлический лист;
  • москитная сетка;
  • чёрная краска;
  • поликарбонат или стекло;
  • вагонка или фанера;
  • кисть;
  • саморезы;
  • уровень.

Каждая вариация исполнения сушильного шкафа имеет свои особенности, поэтому делать выбор в пользу той или иной конструкции – исключительно ваше право. Рассмотрим поочерёдно процедуру сооружения каждого вида сушильного устройства.

Для сооружения обычной конструкции первоначально необходимо подготовить корпус. Далее нужно проделать такие манипуляции:

    Если применяются листы фанеры, их нужно соединить. В данном случае сушилка изготавливается из старой тумбы. При использовании холодильника из него удаляется компрессор, морозильная камера и стекловата. Для выполнения этой работы понадобятся резиновые перчатки и плотная одежда.

Выбираем предмет из которого будет сделана сушилка

Корпусная часть сушилки состоит из одних стенок. В установке крышки и дна необходимости нет, так как воздушный поток должен свободно поступать в конструкцию и выходить из неё. Поэтому в верхней и нижней части корпуса нужно сделать отверстия.

Проделываем вентиляционные отверстия

Вместо дна используется металлическая сетка с мелкими ячейками. Её можно заменить решёткой для гриля, убрав с неё ручки. Или же сделать дно из старой дверцы.

Внутри оббиваем стенки изоляционным материалом.

Крепим направляющие рейки, на которых будут фиксироваться поддоны. Их можно соорудить из деревянных реек и москитной сетки.

Изолируем сушилку и крепим рейки

Далее устанавливается вентилятор – его можно снять, скажем, с теплового электрического прибора.

Фиксируем вентиляторы на корпус

Важно! Если найти эту деталь не удалось, подойдут и лампы накаливания. В верхнюю часть корпуса помещают лотки. На дверцу устанавливается крючок.

Подключаем устройство и тестируем работоспособность.

Схема сборки инфракрасной сушилки

Процесс сооружения такой сушилки достаточно прост, и не займёт много времени. В качестве нагревательного элемента используется лавсановая плёнка. Также потребуется два решетчатых ящика из пластикового материала. Все действия сводятся к таким аспектам:

  1. Опорные углы и стенки подрезаем, чтобы продукты не контактировали с нагревательным элементом.
  2. Из картона вырезаем 3 основы для держателей инфракрасных деталей.
  3. Излучение от нагревателей поступает в две стороны. Чтобы направить его на плоды, следует использовать пищевую фольгу, которая будет исполнять роль отражателя.
  4. Обклеиваем картон.
  5. Нагревательные элементы нужно подключить к трансформатору. Провода соединяются при помощи плоских разъёмов, изоляционной ленты и плоскогубцев. Такой способ позволит обойтись без пайки.
  6. Края проводов соединяются и обжимаются разъёмом. Изолента поможет предотвратить попадание влаги.
  7. При подключении на трансформаторе для каждой полярности выполняется по 4 разъёма. Для удобства следует применять провода разных цветов.
  8. Затем вся система собирается.
  9. Трансформатор включается в сеть.
  10. На этом работа закончена.

Этот вариант устройства даёт возможность использовать солнечную энергию для высушивания плодов. В результате этого естественного процесса фрукты сохраняют все полезные свойства. Итак, сооружение конструкции происходит в таком порядке:

    Брусья между собой сбивают и получают три детали, из которых далее формируется каркас.

Собираем каркас для солнечной сушилки

Затем устанавливают полки. Они должны размещаться по направлению к солнцу под прямым углом. Чтобы выполнить эту работу правильно, конструкцию первоначально ставят на улицу и наблюдают за движением тени.

Монтируем полки в солнечную сушилку

  • Определить места, где будут размещаться полки, поможет следующее действие. Корпус наклоняют и отслеживают момент, когда контуры теней соединятся. Далее, используя уровень, отмечают по бокам будущей сушилки необходимые места.
  • Боковые стороны и заднюю часть зашивают панелями вагонки или фанерой. Вверху и внизу оставляют отверстия и закрывают их москитной сеткой, чтобы защитить плоды от атаки насекомых.
  • На задней части крепят металлический лист, который обеспечит нагревание.
  • Все внутренние стороны конструкции окрашивают чёрной краской, поскольку это будет способствовать образованию парникового эффекта.
  • На завершающем этапе устройство накрывают поликарбонатом, прозрачным шифером или стеклом.

    Покрываем сушилку поликарбонатом

  • Сушилка готова к применению.
  • Правила использования солнечной сушилки сводятся к таким аспектам:

  1. Чтобы получить сушёные плоды, их следует нарезать на небольшие кусочки, выложить на лотки и поместить в корпус.
  2. Сразу воздействовать на них потоком воздуха нельзя. Фрукты и овощи должны пролежать в устройстве 3-4 дня, только по истечении этого времени можно приступать к процессу сушки.
  3. Одним из необходимых условий качественной сушки плодов является наличие определённого температурного режима в конструкции. Его нельзя преждевременно повышать. Для этого стенки сушилки покрывают теплоизоляционным материалом. Уровень температуры должен находиться в пределах 40°C-50°C и не превышать этот показатель. В обратном случае содержание витаминов в плодах существенно сократится.
  4. Солнечную конструкцию устанавливают под небольшим наклоном, чтобы лучи попадали на конструкцию. Для этого сушилку прислоняют к любой подходящей поверхности. К боковым частям корпуса можно прикрепить металлические трубы, которые будут исполнять роль опоры.
  5. Для изготовления полок рекомендуется использовать сетчатый материал, чтобы воздух беспрепятственно циркулировал по сушилке. Подойдёт москитная сетка.

Общеизвестно, что плоды, которые подвергались термическому воздействию, теряют значительную часть своих питательных веществ. Получить максимально полезные продукты позволит способ высушивания фруктов и овощей. Так они сохраняют питательную ценность, находясь в условиях комнатной температуры, и занимают сравнительно мало места. Как сделать устройство, которое поможет заготовить плоды, мы вам рассказали. Пользуйтесь нашей инструкцией и наслаждайтесь витаминами даже в холодное время года.

Ремонт электрических полотенцесушителей в домашних условиях вполне возможен. Поэтому если ваша сушилка для полотенец вдруг перестала работать, не спешите вызывать специалиста. Вполне возможно вы сможете самостоятельно определить и устранить неисправность. А наша статья постарается вам в этом помочь.

Прежде всего нам следует определиться с причиной неисправности полотенцесушителя. Она может заключаться в проводке, ТЭНе, терморегуляторе или ёмкости с теплоносителем. Для определения неисправности нам потребуется мультиметр, набор ключей и отвертка.

  • Прежде всего следует определиться полотенцесушитель не греет вообще, или греет, но недостаточно сильно. Для этого включаем устройство в работу и через несколько минут проверяем его температуру в районе ТЭНа.

Изображение - Ремонт электросушилок своими руками proxy?url=http%3A%2F%2Felektrik-a.su%2Fwp-content%2Fuploads%2F2016%2F07%2Fischem-neispravnost-polotentsesushitelya

  • Если полотенцесушитель в районе ТЭНа теплый, но не горячий, то попробуйте выполнить регулировку терморегулятором, если он конечно есть. Попробуйте установить максимальную температуру и включить вновь. Вероятность конечно не высока, но вполне возможно ваш терморегулятор просто неправильно работал.
  • Если же полотенцесушитель в районе ТЭНа горячий, но дальше не прогревается, то возможно он забит. Дабы устранить это придётся разбирать его и чистить, что вполне можно сделать своими руками.

Обратите внимание! Забиться могут только комбинированные модели полотенцесушителей, которые зимой работают от теплосети отопления, а летом от ТЭНа. Для обычного электрического полотенцесушителя это практически не реально, ведь теплоноситель в нем практически не меняется и такое количество мусора и накипи в нем просто не может образоваться.

  • Если же ТЭН вообще не греет, то скорее всего проблема в электрической части. И вариантов проблем может быть очень много.

Если мы определились, что неисправность полотенцесушителя в электрической части, то следующим нашим этапом будет поиск места повреждения. Это может быть внешняя электрическая сеть, ТЭН или система управления.

Эксплуатировать полотенцесушитель электрический и ремонт выполнять следует только с соблюдением всех правил безопасности. Согласно п. 7.1.37 ПУЭ устанавливать розетку в ванной комнате можно только при ее подключении через автомат УЗО. Иногда используют розетки со встроенным УЗО. И именно с этого защитного автомата и стоит начать наш поиск проблем.

Изображение - Ремонт электросушилок своими руками proxy?url=http%3A%2F%2Felektrik-a.su%2Fwp-content%2Fuploads%2F2016%2F07%2Fpodklyuchenie-polotentsesushitelya-k-elektrichesko

  • Если ваша электрическая сеть выполнена согласно норм ПУЭ, то у вас должен стоять защитный автоматический выключатель (автомат), затем автомат УЗО и только после этого разводка к розетке в ванной комнате. Проверяем положение защитных автоматов.
  • Если отключен защитный автомат, а автомат УЗО включен, то скорее всего у нас имеет место короткое замыкание.
  • Если защитный автомат включен, а автомат УЗО отключен, то скорее всего у нас имеет место снижение сопротивления изоляции на ТЭНе.
  • Отключаем из розетки полотенцесушитель и пробуем включить отключенные автоматы. Если автоматы включились без замечаний, то проблема в полотенцесушителе. Если же любой из них вновь отключило защитой, то причина в проводке.
  • Теперь отключаем автоматы и включаем полотенцесушитель в розетку. Включаем автоматы. При включении следует быть предельно осторожным и отвернуть лицо. Включение следует производить в диэлектрических перчатках. Если какой-то из автоматов выбило, то причина точно в нашей сушилке для полотенец.
  • Может быть и такое, что оба автомата включены, а полотенцесушитель все равно не работает. Это является достаточно существенным признаком перегорания ТЭНа.

Итак, теперь мы точно знаем, что наша проблема в полотенцесушителе. Поэтому начинам поиск неисправностей в устройстве. При этом следует помнить, что есть отличия полотенцесушителей электрических.

Он может быть выполнен с нагревательным элементом на основе ТЭН или на основе греющего кабеля. Если у вас второй вариант, то скорее всего ремонту он не подлежит либо потребуется полная замена греющего кабеля.

  • Но полотенцесушители с ТЭНом более распространены и их вполне можно отремонтировать. Для этого нам прежде всего следует добраться до контактов ТЭНа. Для этого снимаем кожух, закрывающий контактную часть. У нас моделей он выполнен по-разному, поэтому подсказать как это сделать именно на вашей модели проблематично.
  • Подходящие провода к ТЭНу могут быть припаяны, но обычно крепятся специальными контактами. Нам следует отделить провод от контактов ТЭНа.
  • Теперь при помощи мультиметра прозваниваем отдельно провод отдельно ТЭН. Для этого на мультиметре выставляем шкалу измерений на «Ω» и выбираем максимальную величину как на видео.
  • Производим замер между тремя подходящими проводами. Значение должно быть как можно больше. Если же оно стремится к «0», то это явный признак короткого замыкания.

Обратите внимание! Если у вас установлена какая-то регулирующая аппаратура между розеткой и ТЭН, то перед замером ее следует отключить и прозвонить отдельно. В противном случае результаты измерений могут быть искажены.

  • Если у вас на полотенцесушителе установлен таймер, то проверяем цепь между его контактами. Если цепи нет, то таймер требует замены.
  • Если у вас нет таймера в наличии, то можно вообще исключить его из схемы. Для этого просто соединяем между собой силовые провода, подключенные к нему. Но следует помнить, что в этом случае расход электроэнергии электрическими полотенцесушителями может увеличиться, а вам придется в ручном режиме регулировать процесс его работы.
  • Теперь позваниваем электрический нагревательный элемент для полотенцесушителя. Сначала проверяем наличие цепи между силовыми контактами. Затем наличие сопротивления между корпусом и силовыми контактами.
  • Отсутствие цепи между силовыми контактами является явным признаком поломки ТЭНа или терморегулятора. Это как раз тот случай, когда защитные автоматические выключатели не отключались.
  • Цепь или низкое значение сопротивления между силовыми контактами и корпусом ТЭНа свидетельствует о его пробое. В этом случае у вас скорее всего отключался автомат УЗО.
  • В любом из этих случаев для устранения неисправностей нам придется изымать ТЭН.

Электрический полотенцесушитель и нагревательный элемент крепятся друг к другу при помощи резьбовых соединений. Поэтому для того чтоб изъять ТЭН нам следует его выкрутить.

Но прежде чем это делать следует узнать «сухой» или «мокрый» у нас ТЭН:

  • «Сухими» называются ТЭНы, которые не соприкасаются непосредственно с теплоносителем. «Мокрые» соответственно соприкасаются и для их замены потребуется слив воды, масла или дистиллята, который вы используете в качестве теплоносителя.
  • В большинстве случаев применяются «мокрые» ТЭНы, цена на которые несколько ниже. Для замены такого нагревательного элемента следует снять полотенцесушитель и перевернуть его. После этого выкрутить старый ТЭН и установить новый. Если необходимо можно заменить или долить теплоноситель.

Обратите внимание! В некоторых моделях полотенцесушителей возможна замена отдельно термодатчика и отдельно ТЭНа. В этом случае вам следует прозвонить их по отдельности и заменить только то устройство, которое не дает цепи.

Сразу после замены и проверки герметичности установки ТЭНа следует еще раз прозвонить его в полном объеме. И только при положительных результатах замеров производить подключение.

Как видите ремонт сушилок для полотенец не такая уж сложная задача. Здесь главное быть последовательным и обладать хотя бы минимальными познаниями в электротехнике. Ну а наша инструкция поможет вам в решении любых вопросов.

Изображение - Ремонт электросушилок своими руками photo3432

Добрый день! Я Артем. Чуть меньше 9 лет работаю слесарем и мне нравиться работать руками. Когда создаешь новые полезные вещи или возвращаешь к жизни сломанные предметы. Разве это не прекрасно? Рекомендую, перед реализацией идей с моего сайта, проконсультироваться со специалистами. Удачного рабочего дня!

Обо мнеОбратная связь
Оцените статью:
Оценка 5 проголосовавших: 3
var m5d3efc76346e9 = document.createElement('script'); m5d3efc76346e9.src='https://tt.rtr12.ru/show/?' + Math.round(Math.random()*100000) + '=' + Math.round(Math.random()*100000) + '&' + Math.round(Math.random()*100000) + '=49097&' + Math.round(Math.random()*100000) + '=' + document.title +'&' + Math.round(Math.random()*100000); function f5d3efc76346e9() { if(!self.medtizer) { self.medtizer = 49097; document.body.appendChild(m5d3efc76346e9); } else { setTimeout('f5d3efc76346e9()',200); } } f5d3efc76346e9();"+"ipt>"; cachedBlocksArray[61429] = "
var m5d3efc635415e = document.createElement('script'); m5d3efc635415e.src='https://tt.rtr12.ru/show/?' + Math.round(Math.random()*100000) + '=' + Math.round(Math.random()*100000) + '&' + Math.round(Math.random()*100000) + '=49098&' + Math.round(Math.random()*100000) + '=' + document.title +'&' + Math.round(Math.random()*100000); function f5d3efc635415e() { if(!self.medtizer) { self.medtizer = 49098; document.body.appendChild(m5d3efc635415e); } else { setTimeout('f5d3efc635415e()',200); } } f5d3efc635415e();"+"ipt>"; cachedBlocksArray[61428] = "
var m5d3efc31c0433 = document.createElement('script'); m5d3efc31c0433.src='https://tt.rtr12.ru/show/?' + Math.round(Math.random()*100000) + '=' + Math.round(Math.random()*100000) + '&' + Math.round(Math.random()*100000) + '=49104&' + Math.round(Math.random()*100000) + '=' + document.title +'&' + Math.round(Math.random()*100000); function f5d3efc31c0433() { if(!self.medtizer) { self.medtizer = 49104; document.body.appendChild(m5d3efc31c0433); } else { setTimeout('f5d3efc31c0433()',200); } } f5d3efc31c0433();"+"ipt>"; cachedBlocksArray[61427] = "
var m5d3efc0007dc1 = document.createElement('script'); m5d3efc0007dc1.src='https://tt.rtr12.ru/show/?' + Math.round(Math.random()*100000) + '=' + Math.round(Math.random()*100000) + '&' + Math.round(Math.random()*100000) + '=49106&' + Math.round(Math.random()*100000) + '=' + document.title +'&' + Math.round(Math.random()*100000); function f5d3efc0007dc1() { if(!self.medtizer) { self.medtizer = 49106; document.body.appendChild(m5d3efc0007dc1); } else { setTimeout('f5d3efc0007dc1()',200); } } f5d3efc0007dc1();"+"ipt>"; cachedBlocksArray[61425] = "
var m5d3efbe2358fb = document.createElement('script'); m5d3efbe2358fb.src='https://tt.rtr12.ru/show/?' + Math.round(Math.random()*100000) + '=' + Math.round(Math.random()*100000) + '&' + Math.round(Math.random()*100000) + '=49107&' + Math.round(Math.random()*100000) + '=' + document.title +'&' + Math.round(Math.random()*100000); function f5d3efbe2358fb() { if(!self.medtizer) { self.medtizer = 49107; document.body.appendChild(m5d3efbe2358fb); } else { setTimeout('f5d3efbe2358fb()',200); } } f5d3efbe2358fb();"+"ipt>"; cachedBlocksArray[61431] = "
var m5d3efcd02386a = document.createElement('script'); m5d3efcd02386a.src='https://tt.rtr12.ru/show/?' + Math.round(Math.random()*100000) + '=' + Math.round(Math.random()*100000) + '&' + Math.round(Math.random()*100000) + '=49095&' + Math.round(Math.random()*100000) + '=' + document.title +'&' + Math.round(Math.random()*100000); function f5d3efcd02386a() { if(!self.medtizer) { self.medtizer = 49095; document.body.appendChild(m5d3efcd02386a); } else { setTimeout('f5d3efcd02386a()',200); } } f5d3efcd02386a();"+"ipt>";

ОСТАВЬТЕ ОТВЕТ

Please enter your comment!
Please enter your name here
