Ремонт инжектора на ваз 2107 своими руками

Автомобиль ВАЗ 2107 популярен не только в нашей стране, но и в странах ближнего зарубежья. Эта модель известна благодаря своей неприхотливости в эксплуатации и надежности. Нет никаких сомнений в том, что в скором времени “семерка” станет чем-то вроде классики отечественного автопрома, независимо от типа двигателя.

Инжекторный двигатель на данную модель начал устанавливаться в 2006 году. Это был экономичный 1,6 литровый мотор, который соответствовал международным экологическим стандартам Евро-2. Мощность двигателя была немного снижена по сравнению с карбюраторными моторами и составила 50 лошадиных сил, но при этом уменьшился средний показатель расхода топлива. Кроме того, применение непосредственного впрыска топлива позволило избавиться от характерных для карбюраторных моторов проблем за счет стабильности работы на холостых оборотах. Топливная смесь оптимально дозируется, чему способствует работа электронного блока управления двигателем, который считывает показания со специальных датчиков.

Более того, электросхема инжектора ВАЗ 2107 пополнилась такими деталями как гидравлический натяжитель и гидрокомпенсаторы клапанов. С помощью этих агрегатов работа двигателя стала заметно тише. Кроме того, регулировка клапанов происходит автоматически, что было невозможно на карбюраторном моторе. Однако инжекторная система на автомобиле ВАЗ 2107 имеет и ряд недостатков, среди которых дорогостоящий ремонт и обслуживание, повышенное требование к качеству используемого топлива и пониженный клиренс, так как катализатор двигателя установлен слишком низко.

Инжектор обладает очевидными преимуществами перед карбюраторной системой. Во-первых, расход топлива более оптимальный. Во-вторых, происходит меньший выброс вредных веществ в атмосферу за счет правильной дозировки топлива. Но вместе с этим повысилось и требования к качеству обслуживания инжектора на ВАЗ 2107. В частности, из-за загрязнений форсунок ухудшается производительность мотора, поэтому необходимо следить за состоянием всех форсунок и клапанов. Первыми признаками неисправности форсунок являются потеря мощности, оборотов, провалы при нажатии на педаль газа и другие признаки.

Если вы заметили, что двигатель потребляет больше топлива чем необходимо, при этом все системы в автомобиле исправны, то единственным вариантом по оптимизации расхода топлива станет процедура чип-тюнинга инжектора ВАЗ 2107. Перепрошивка электронного блока управления позволит избавиться от повышенного расхода топлива, улучшить показатели оборотов на холостых и повысить мощность двигателя. Проводить перепрошивку необходимо на специальном оборудовании в техническом центре. Специалисты подключат специальный диагностический модуль к ЭБУ и произведут калибровку параметров в зависимости от того, что покажет диагностика.

Диагностика и ремонт инжектора ВАЗ 2107 проводится либо самостоятельно, при наличии специального прибора, либо делается в специализированном сервисе. Это вызвано тем, что электросхема инжектора ВАЗ 2107 достаточно сложная, поэтому самостоятельный поиск неисправностей и ремонт электронной системы провести иногда затруднительно без специального оборудования. По сравнению с карбюраторной версией двигателя электросхема инжектора отличается несколькими параметрами, среди которых необходимость постоянного давления в системе питания, которое создается специальным электрическим насосом. Кроме того, смесь топлива и воздуха осуществляется непосредственно в цилиндре, а впрыск топлива контролируется электронной системой.

Электросхема инжекторного двигателя состоит из множества дополнительных элементов, среди которых датчик холостого хода, датчик положения дросселя, топливный насос, модуль зажигания и т. д.

Для того, чтобы выявить неисправность и проводить самостоятельную диагностику при незначительных сбоях в работе электронной системы, специалисты рекомендуют изучить как выглядит электросхема и работает электрооборудование инжектора модели ВАЗ 2107.

Одна из самых распространенных проблем на инжекторной модели ВАЗ 2107 – это пропуски зажигания на цилиндрах, виной чему неисправный модуль зажигания. Некоторые специалисты в данном случае рекомендуют заменить свечи зажигания, однако, как показывает практика, это не поможет. Модуль зажигания – это важный механизм регулировки, поэтому лучше приобрести новый. Его установку можно провести и самостоятельно, следуя определенной инструкции. Для оптимальной работы инжектора рекомендуется регулировка клапанов, это необходимо для того, чтобы распределять фазы газораспределения. Если регулировка клапанов проводится качественно и систематически, двигатель автомобиля будет работать гораздо лучше.

Как правило, ремонт инжектора на начальной стадии в основном сводится к диагностике электронного оборудования и промывке форсунок с помощью специальной присадки, это можно сделать своими руками. В любом случае, лучше проводить и диагностику, и ремонт инжектора ВАЗ 2107 у специалистов, а что касается чистки, то ее можно осуществлять и самостоятельно. Но помните, что чистка форсунок не всегда коренным образом влияет на оптимальный расход топлива, а самостоятельное “вправление мозгов” ЭБУ может усугубить неисправность электронных систем, отвечающих за работу инжектора.

Вам все еще кажется что диагностика авто это сложно?

Если вы читаете эти строки, значит у вас есть интерес сделать что-то самому в машине и реально сэкономить, потому что вам уже знакомо что:

• СТО ломят большие деньги за простую компьютерную диагностику
• Чтобы узнать ошибку надо ехать к специалистам
• В сервисах работают простые гайковерты, а хорошего спеца не найти

И вы конечно устали выбрасывать деньги на ветер, а о том чтобы кататься по СТО постоянно не может быть и речи, тогда вам нужен простой АВТОСКАНЕР ELM327 , который подключается к любому авто и через обычный смартфон вы всегда найдете проблему, погасите CHECK и неплохо сэкономите.

Мы сами протестировали этот сканер на разных машинах и он показал отличные результаты, теперь мы его рекомендуем ВСЕМ! Чтобы вы не попались на китайскую подделку, мы публикуем тут ссылку на официальный сайт Автосканера.

Ещё из Советского Союза, более сорока лет назад, многим автолюбителям уже была знакома машина ВАЗ-2107. Эта модель многим схожа с итальянской маркой машины «Фиат». Основное отличие от «Фиата», по сути, это небольшие нюансы внешнего вида и некоторые комплектующие двигателя. Такая модель — одна из старейших на постсоветском рыночном пространстве, а значит, многим людям знакомо, что такое ремонт ВАЗ-2107 своими руками, ведь время не жалеет никого, даже старую добрую «семёрку».

Во многом, конечно, снашивание конструкции и деталей зависит от частоты и аккуратности в использовании. Многие начинающие водители вообще не представляют, как ремонтировать движок «семёрки», даже не знают, с чего начинать. Для удобства и полного понимания объясняем — машина далеко не новая, её потребления бензина хватает для езды, но сама она потеряла свою тягу, поэтому на пятой передаче в гору она ехать откажется, вот и приходится тащиться на какой-то поменьше.

• перегрев самого двигателя;
• появление лишних шумов при езде;
• появление стуков;
• перенапряжения помпы давления масла.

Всё это заставляет вас доезжать до изначального пункта назначения на подсосе. В итоге мы замечаем превышение нормальной температуры двигателя, после чего машина просто глохнет. И конечно же, дальше вы полезете разбираться, в чём же причина поломки, благополучно её не найдя, вы пойдёте в СТО, чтобы вам подлатали машину.

В подобных случаях это такие неисправности:

• полный износ валов распределения и возникновение на них выбоин, зазубрин и заусениц;
• дефекты шлица, пазов на валу с попутным засорением его фильтра ненужным мусором.

При таких перегрузках двигателя смазывательные функции мотора изменялись не в лучшую сторону. Двигатель попросту терял свои свойства, следовательно, детали, которые трутся, приходили в негодность, а двигатель попросту клинил.

На станции технического обслуживания вам сделали ремонт, выдали чек с кругленькой суммой, и вы теряетесь в догадках, что же там сделали с вашей машиной, и вот что было сделано:

• вам подтянули цепи;
• заменили масляной насос на новый;
• заменили масло в движке, предварительно помыв его;
• сменили головки блоков цилиндров;
• заменили большую часть прокладок и масляной фильтр;
• установили новое реле и поменяли свечи.

И следует вопрос, как звать движок на «семёрке» после основательного (капитального) ремонта на СТО и что он сможет сделать теперь?

Ремонт такого плана назвать основательным невозможно, если ваша «семёрка» не смогла ехать на гору в прошлый раз, то и сейчас она этого не сделает.

А вот если вы сделаете такой ремонт, который возобновит бывшие свойства двигателя авто, только тогда его можно назвать действительно основательным.

Каким образом определить, что свойства вашего движка ВАЗ-2107 потеряны? По следующим признакам:

1. слишком высокое потребление масла двигателем;
2. разгон недотягивает к нормальному при хорошем карбюраторе;
3. наличие выхлопа «грязной» окраски и копоти;
4. возрастающее количество сажи.

И неполадки по типу снижения компрессии, увеличение калибра цилиндров, изношенность поршневых колец могут способствовать скорому износу и капремонту устройства.

Всем, кто горит желанием сэкономить на капремонте и сделать его своими руками, предоставляем некоторые рекомендации:

• найдите место, где вы сможете осуществить ремонт двигателя, подготовьте здание для этой процедуры. Вам понадобится сооружение, где будут иметься яма и кран-балка, потому что по-другому движок доставать из каркаса автомобиля будет очень проблематично, при другом развитии событий вы просто не сможете извлечь его;
• чтобы вы смогли добраться к моторному отсеку, вам нужно будет снять капот;
• отключите массу и снимите накопительные устройства;
• выкрутите все болты из радиатора и расширительного бачка;
• слейте весь тосол;
• из картера двигателя слейте моторное масло;
• снимите воздушный фильтр и карбюратор и уберите их подальше, они вам для работы не пригодятся, главное, не забудьте их после ремонта подсоединить обратно;
• отсоедините от бензонасоса болтающийся шланг, но для того, чтобы весь бензин вы не утратили, заткните отверстие болтом М8;
• снимите силовой агрегат;
• снимите зажигательные свечи, патрубки, кабеля и катушки.

Это довольно важная процедура, если вы этим не занимались, то для начала ознакомитесь с инструкцией по работе с этими ключами и винтами:

• отсоедините выпускной коллектор, при этом полностью снимите головки блока цилиндров;
• осмотрите поршни цилиндров на наличие сделанных надписей на них;
• забирайтесь в смотровую яму, снимите у картера двигателя защиты;
• снимите стартер;
• проведите демонтаж всех труб с системы охлаждения, водяного насоса и отопительного прибора;
• отсоедините от питания генератор и снимите его вместе с ремнём.

Далее вы должны будете вывернуть крепления картера сцепления, гайки с двигателя и позвать друга, потому что в одиночку двигатель на балку вы не подвесите.

• снимаем масляной фильтр, сцепление, маховик, звезду коленвала, цепи ГРМ;
• осматриваем коленвал на наличие повреждений и дефектов;
• теперь можно поработать с блоком цилиндров.

Если вы думали, что сможете всё сделать своими руками, то вынуждены разочаровать вас — без помощи на станции вам не обойтись. Вы просто-напросто не можете сделать те процедуры, что сделает мастер на СТО, если вы, конечно, когда-то этим не занимались. Мастер расточит блок цилиндров, отшлифует коленвал и тому подобное.

Ремонт двигателя от «семёрки» могут провести только в предназначенных для такого СТО, там, где имеется нужное оборудование, станки и квалифицированные работники.

1. Проблемы и сбои системы питания, может даже полностью отказаться работать бензонасос и оба трубопровода.
2. Наличие ненужной грязи в топливном и воздушном жиклёрах.
3. Нарушение работы мембран устройства впуска из-за их повреждений.
4. Мусор в фильтре насоса и его неисправность.
5. Полный износ распределительного вала, ГРМ, цилиндров и поршней.
6. Обрывы высоковольтных проводов и пробои свечей.

Также в инжекторном двигателе есть такие дефекты, которые можно устранить своими руками без посторонней помощи, если немного постараться.

Когда водитель ухаживает за машиной, следит за её чистотой, исправностью, то это показывает его заботу как о машине, так и о себе, ведь ухоженное авто и глаз радует, и ломается во много раз реже. И, конечно же, уход способствует экономии расхода топлива и лучшей работе двигателя.

Загрязнение инжектора на ВАЗ-2107 — причина уменьшения пропускной способности для впрыскивания топлива в камеру сгорания и нарушения состава топливно-воздушной смеси.

Инжекторы можно немного подчистить электронными системами. Но такой способ не является главным, так как полностью инжекторы вычистить не получится изначально, а значит, ваша «семёрка» продолжит потреблять больше топлива, будет падать тяга.

Главные признаки засорения инжекторов:

• работа мотора непостоянна, в ней отсутствует равномерность;
• зажигание прерывистое;
• постепенная потеря мощности агрегата;
• трение или полный отказ двигателя заводиться.

Если хотя бы один из этих признаков вы заметили при работе вашей машины, то ее нужно срочно ремонтировать. Если вы решите всё-таки оставить там барахлить, не придавая этому значение, то в скором времени вы схороните ваш двигатель. Вы можете отремонтировать его самостоятельно или же привлечь квалифицированных работников. Некоторые специалисты своего дела рекомендуют: после ремонта инжектора выкрутить свечи зажигания и очень хорошо их выскоблить или же сменить вовсе. Это всё нужно сделать, конечно же, для улучшения работы системы, потому что при нерабочем инжекторе на свечах оседает большой слой сажи.

Также рекомендуется сменить фильтры и машинное масло, потому что при попадании растворителя в масло его консистенция и свойства меняются не в лучшую сторону.

Как бы там ни было, самым важным моментом остаётся постоянный мониторинг состояния автомобиля и устранение неисправностей при их обнаружении.

Такой двигатель стоит 50-55 тысяч рублей, на сегодняшний день купить его несложно. Двигатели такого типа продаются в крупных городах в большом количестве почти во всех магазинах автомобильного направления, по большей мере хорошо расходятся инжекторные, нежели карбюраторные. Это связано с тем, что инжекторный двигатель напичкан электронными системами мониторинга. Да и любой автовладелец сменил бы старый карбюраторный на более новый, если подвернулась такая возможность.

Почти все водители хотят сэкономить и в то же время не купить неработающий хлам, поэтому идут покупать двигатели б/у, цены на которые значительно ниже, нежели на новые, в пределах от 2 до 20 тысяч рублей, и чтобы пробег, желательно, не переваливал за 40-50 тыс.км.

И, конечно же, при приобретении такого двигателя советуется отправить его на диагностику, чтобы убедиться в его характеристиках и возможностях. Если результат положителен для вас, то смело берите его.

Итак, ремонт ВАЗ-2107 своими руками можно делать, если у вас есть для этого время, терпение и желание. Такого набора и немного денег хватит для того, чтобы вдохнуть новую жизнь в ваш автомобиль и наслаждаться им в поездках.

Автомобиль ВАЗ 2107 с инжекторным двигателем появился на рынке еще в конце 2005 года. До этого времени все авто ВАЗ 2107 были строго карбюраторными. Массовое производство этих моделей выпало середину 90-х годов, однако популярными они являются и в наши дни. Инжекторный ВАЗ 2107 выпускался недолго – не так давно выпуск этой модели прекратился полностью.

В инжекторной модели установлен мотор объемом 1,6 л. Конструкция авто улучшена гидрокомпенсаторами, которые делают работу двигателя намного тише. Задний привод автомобиля делает его устойчивым на дорогах, особенно в зимнюю пору года, когда на улице гололед. В целом, этот автомобиль очень удобен для наших дорог и практичен. Карбюраторная модель имела очень большой расход топлива, в инжекторном авто эту проблему устранили.

ВАЗ 2107 создавался на базе прототипа ВАЗ 2105, потому как тот в свое время очень хорошо зарекомендовал себя на отечественном рынке.

Конструкция ходовой части ВАЗ 2107 также делает машину практичной и выносливой в условиях бездорожья. Авто имеет независимую переднею подвеску, а задняя часть содержит прочную балку. Отремонтировать эту модель автомобиля смогут на любом СТО. Особенно радует цена ВАЗ 2107, она существенно ниже стоимости других моделей ВАЗ. Доступность запчастей к авто этой марки также радует владельцев, потому как их без особого труда можно купить в любом автомагазине.

При средней скорости движения 80–100 км этот автомобиль расходует 6.5–7 л на 100 км пробега. Достигнуть такого расхода удалось за счет инжектора. Инжектор – устройство, полностью заменившее работу карбюратора. Состоит он из форсунок и топливной рейки, а также электронных датчиков, которые дают сигнал для впрыска топлива. Впрыск топлива в двигатель выполняется форсунками, поэтому очень важно следить и вовремя чистить их, чтобы не нарушать работу двигателя вашего авто. Заправлять также стоит высококачественным октановым топливом.

В результате несвоевременной замены топливного и воздушного фильтров, а также использования низкокачественного топлива инжектор может выйти из строя. Не спешите в автосервис – для начала убедитесь, что причина плохой работы автомобиля и уменьшения мощности кроется не в этих запчастях, а в чем-то другом. Одной из основных причин плохой работы инжектора является неправильная работа блока управления, так называемого компьютера. Для выявления причин нужно пройти сервисную диагностику, в некоторых случаях понадобится полная прошивка блока.

Во время плохой работы инжектора ВАЗ 2107 существенно увеличивает расход топлива, при этом на панели приборов должен загореться соответствующий индикатор, который указывает на наличие ошибки в работе. Проблемы в работе выказывает и уменьшение мощности двигателя, также возможны провалы при нажатии на педаль газа. Полную чистку инжектора можно сделать в автосервисе, или же, купив необходимую химическую жидкость, сделать все самому.

Данные процедуры обойдутся вам намного дешевле, однако они требуют наличия технических навыков и внимательности. Перед выполнением работ по ремонту или чистке инжектора необходимо проверить все электронные датчики. Выполнить это действие можно путем отключения на них фишек, при этом на панели приборов должен раздаться характерный звук и загореться один из индикаторов.

Наличие гидрокомпенсаторов не только сделало работу двигателя тише, но и избавило владельцев данной модели от регулировки клапанов. А гидравлические натяжители цепи сделали ход двигателя намного плавней, что позволяет подушкам двигателя меньше изнашиваться.

Однако в ВАЗ 2107 инжектор есть и свои минусы. Рама в инжекторной модели осталась от предшественника – ВАЗ 2107 карбюратор. Особенность такого типа рамы заключается в затрудненном доступе к некоторым деталям. Выхлопные трубы с коллектора двигателя находятся ниже, потому нужно аккуратней ездить. Заменить детали в моторном отсеке очень проблематично. Низкая звуковая шумоизоляция салона также является большим недостатком данной модели.

Несмотря на все свои минусы, данная модель все-таки практичная и удобная как в постоянном использовании, так и в доступности деталей для её ремонта. Своевременная замена масла и масляного фильтра избавит от необходимости частого ремонта.

ВАЗ 2107 инжектор имеет целый ряд преимуществ, но и несколько значительных недостатков, о которых стоит узнать заранее. Если у вас в распоряжении эта модель автомобиля, стоит ознакомиться с особенностями обслуживания его инжекторной системы. Но для начала необходимо обсудить устройство топливной системы ВАЗ.

Установка инжектора в ВАЗ 2107 позволила заметно улучшить рабочие показатели двигателя. Изменение типа топливной системы повышает количество энергии, которое вырабатывается во время сгорания бензина. По сравнению с карбюраторным двигателем инжекторная система подачи топлива более эффективна на начальных этапах, но со временем ее эксплуатационные характеристики падают. От чего это зависит?

ВАЗ 2107 инжектор выполняет роль конечного элемента в топливной системе автомобиля. Воздушная смесь вместе с облаком распыленного бензина создает огромное количество энергии. Со временем это распыление может стать менее эффективным, струи топлива станут слабыми, а все из-за некачественного бензина.

Основная причина неисправности инжекторов — плохое топливо. Горючее для автомобиля состоит из множества химических компонентов, кроме того, в него добавляют разные примеси, которые должны улучшить общие показатели работы двигателя. Этот фактор нельзя игнорировать, поскольку такой бензин оставляет осадок на стенках топливной системы. Самые тонкие каналы как раз в инжекторах, и именно эти устройства страдают в первую очередь. ВАЗ 21074 инжектор имеет ту же проблему. За время эксплуатации налет от топлива только накапливается. Что же нужно делать, чтобы это прекратилось?

Устройство инжектора очень чувствительно к крупным включениям в бензине. Если вы используете дешевую марку топлива, будьте готовы скоро менять форсунки. Так что первое, что стоит сделать для своего бензонасоса ВАЗ, — изменить марку топлива. Система питания ВАЗ 2107 должна стать чище, возможность образования налета в системе все же не исключается. Поскольку горючая жидкость в каналах изредка застаивается, а иногда даже замерзает, то скорую поломку можно предотвратить только одним способом — регулярной чисткой.

Примерно каждые 35-40 тыс. км нужно проводить профилактические очистные работы топливной системы. Своими руками нужно промывать каналы. От качества чистки будет зависеть работоспособность двигателя. Если эту процедуру проводить нерегулярно, то вскоре с одной форсункой можете распрощаться и искать новую, а затем придется менять и остальные элементы бензонасоса ВАЗ.

В 4-цилиндровых типах инжекторных двигателей наблюдается разная интенсивность засорения форсунок. В районе 2 и 3 цилиндра всегда повышенная температура, поэтому накопление осадка там происходит быстрее.

Профилактическим средством в таких случаях считается специальная примесь полиэфирамина. Она предотвращает скопление гари в течение длительного времени.

Как понять, что требуется замена, проверка или ремонт инжектора? Даже без датчиков можно понять, что требуется ремонт элементов топливной системы, если имеются 1 из 2 главных признаков в моделях 2107, 21074:

1. Нестабильная работа двигателя. Иногда он может глохнуть или плохо заводится.
2. Куда менее очевидный признак — потеря мощности. Этот эффект заметен, если вы в основном ездите на средней скорости, но на большой он сильно ощутим.
3. Последний признак фиксируется только датчиками — повышается давление внутри системы.

Причина таких сбоев — засорение форсунок, даже диагностика не нужна.
Чистка помогает восстановить прежнюю работоспособность движка. Если неполадка после чистки не была устранена, стоит проверить трубки и форсунки на наличие повреждений или пробоев. В таких случаях ремонт лучше не начинать, а попросту заменить поврежденные детали на новые.

Иногда самостоятельно невозможно определить, где повреждение, и вот только тогда пригодится диагностика в сервисных центрах. Засор может стать причиной довольно серьезной поломки инжектора ВАЗ 2107, а также разрыва каналов. Давление, которое возникает внутри системы, может с легкостью привести в негодность самые хрупкие детали. Тут уже своими руками не получится исправить ситуацию, даже если под рукой есть полная схема автомобиля. Вывод один — нужно уделять чистке инжекторов много времени и внимания и выполнять ее регулярно.

Чтобы провести ремонт топливной системы своими руками на ВАЗе, понадобится снять ресивер.

Это проводится в несколько этапов:

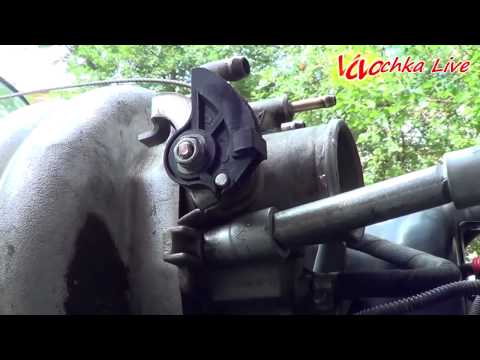

1. Сначала с ресивера снимают элементы управления дроссельной заслонкой, затем ослабляют фиксирующий хомут и отсоединяют вакуумный шланг.
2. Производится демонтаж держателя топливных трубок.
3. Снимается кронтшейн-фиксатор троса привода дроссельной заслонки.
4. Скручивается 5 крепежных гаек, отключается шланг регулировки давления. После этого получится снять ресивер со шпилек.

Только так можно получить доступ к топливной рампе.

Модель 2107 и Ваз 21074 инжектор имеют общие проблемы с топливной системой из-за инжекторного типа распыления топлива. Своими руками можно провести чистку каналов, проверку на повреждения и выполнить замену деталей, если она понадобится.

Для поиска пробоя в каналах потребуется схема автомобиля, а также частичный демонтаж некоторых узлов. Чтобы поддерживать инжекторную систему в рабочем состоянии, проводите регулярную чистку каналов, а также добавляйте немного специального очистителя в топливный бак.

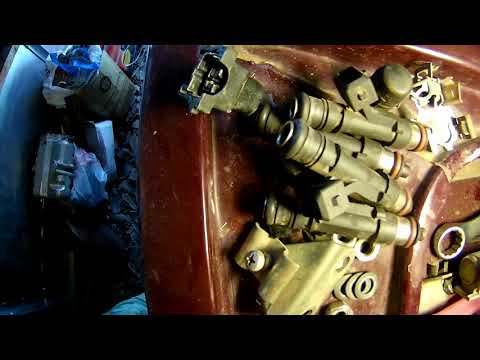

Производим замену своими руками форсунок инжекторного двигателя автомобиля ВАЗ 2107. Ролик очень длинный, помимо самого процесса замену форсунок, вы прослушаете теоретический курс работы инжекторного двигателя ВАЗ 2107.

Видео замены форсунок двигателя (инжектор) в ВАЗ 2107:

Работа не из лёгких, не рекомендуем её выполнять тем, у кого нет соответствующего опыта в ремонте моторов. В ролике также показывается и рассказывается как определить возможную неисправность в головке инжектора ВАЗ 2107. Послу установки новых форсунок, следуют проверить каждую из низ по отдельности.

Сегодня разговор пойдет о том, стоит ли делать тюнинг двигателя ВАЗ 2107 и менять карбюратор на инжекторный впрыск топлива. Вначале расскажем о разнице между двумя системами подачи топлива, недостатках и преимуществах, затем о том, сколько будет стоить тюнинг, затем о том ассортименте необходимых деталей для начала работы, и, если решимость у читателя не улетучилась, опишем этапы.

Инжекторный впрыск (электронный впрыск топлива, или управляемый электромагнитный клапан с обратной связью) – это принцип работы двигателя, при котором смесь паров топлива и воздуха образуется прямо в камере сгорания.

• более точное дозирование топлива;
• топливо лучше горит, КПД двигателя выше;
• снижаются затраты на бензин;
• снижается загрязнение окружающей среды;
• ВАЗ 2107 с инжектором гораздо лучше слушается педали газа;
• поиск неисправности системы питания можно быстро найти даже самому, подключив свой ноутбук к «умному» инжектору (если установлена программа);
• для начинающих водителей электронный впрыск хорош тем, что не даёт заглохнуть мотору, сам решает, какие набрать обороты, облегчает трогание не подгазовывая и т.д;
• устойчиво держит холостые обороты, при холодном запуске, не нужен «подсос»;
• двигатель более тихо работает, так как устанавливается гидравлический натяжитель цепи;
• не требуется регулировка клапанов, так как установлены гидравлические компенсаторы и отсутствие зазоров поддерживается автоматически;
• в итоге инжектор мощнее на 15-18 лошадок;

• инжектор капризен, требует регулярного обслуживания и чистки (иначе уменьшается количество и качество впрыска), и появляется потеря мощности, двигатель работает неустойчиво, происходит повышение токсичности выхлопа;
• так как под инжектор классики и ВАЗ 2107, в частности, не разрабатывался новый тип двигателя, а «брали, что было», то доступ ко многим частям тягового агрегата затруднён, и провести ремонт своими руками чего бы то ни было бывает трудно;
• установка катализатора низкая, ниже редуктора заднего моста, на высоте 10-11 см, сразу забудьте о езде по скошенному полю за грибами;
• заправляйтесь где хотите, но приучите свой ВАЗ 2107 к отличному бензину. В противном случае, заглохнете.
• Если заглохнете на инжекторе, вы «как на иномарке», заглохнете надолго. Светит эвакуатор и автосервис.
• Когда заводите двигатель, пусть несколько секунд ключ побудет в положении включения зажигания. Это даст возможность бензонасосу создать давление топлива, иначе он выйдет из строя.
• Сколько стоит тюнинг карбюраторного ВАЗ 2107 с переделкой на инжекторный впрыск?
• Если вы обратитесь к знатокам в сервис, то вы потратите на тюнинг около 30 тыс. руб. в ценах лета 2014, когда рубль был более – менее стабилен на детали и работу, за всё «под ключ». Может, даже получите гарантию.
• Если вы уверены в своём знании и опыте, то, походив по авторазборам, можете приобрести всё б/у, но рабочее, за 12-15 тыс. руб., и пропасть в гараже надолго, делая тюнинг не только своими средствами, но и «своими руками», для этого нужно быть «рукастым» и разбираться в железе, но ещё больше «головастым» и разбираться в электрике.
• Стоимость нового шестёрочного двигателя вместе с инжектором – 55000 руб. Встанет на ВАЗ 2107. Вариант с гарантией. Если выбрали тюнинг в автосервисе — получите и гарантию на комплект и на установку.

Если всё – таки есть решение самому провести тюнинг двигателя, то вот примерный перечень деталей, которые необходимо приобрести своими силами:

• головку блока цилиндров с 21214;
• её педаль газа;
• МЗ кронштейн;
• также шкив с распределённым впрыском;
• прошивку для ЭБУ январь 5.1.1.;
• бензонасос Волга (Bosch) с кронштейном;
• сборный дроссель с прокладкой, редуктором холостого хода;
• провода зажигания высоковольтные для восьмиклапанного двигателя;
• трос газа (можно с классики);
• фильтр топлива для инжекторного двигателя;
• магистраль;
• датчики детонации, скорости;
• ресивер с рампой от 21214;
• крышка двигателя с датчиком положения коленвала;
• жгуты проводов под впрыск;
• заглушки бензонасоса и прерывателя;
• датчик температуры тосола;
• датчик массы расходуемого воздуха;
• модуль зажигания нивовский;
• тройник с ГБЦ;

….. и также все штатные прокладки и уплотнители, которые заменим по ходу установки.

1. Сливаем тосол ниже высоты головки блока цилиндров.
2. Снимаем карбюратор.
3. Снимаем впускной и выпускной коллекторы.
4. Снимаем прерыватель – распределитель с катушкой.
5. Снимаем с коленвала шкив, меняем переднюю крышку двигателя на новую, с местом для датчика коленвала.
6. Ставим шкив новый, с зубцами для датчика, не забывая про метки.
7. Ставим новую головку блока 2124. Можно новую сборную, можно пустую, но тогда придётся всё переставлять со своей, а можно оставить свою классическую, но растачивать под новый профиль окон впуска и под дополнительные шпильки своими руками;
8. На тройник головки блока ВАЗ 2107 ставим Датчик ОЖ, сверля отверстие и нарезая резьбу под датчик. Затем устанавливаем его.
9. На головку блока после прокладки закрепляем трубы впуска и выпускной коллектор, на впуск ставим рампу с форсунками, приворачиваем. Затем надо надеть ресивер, с дроссельным узлом и завернуть.
10. На посадочные места бензонасоса и прерывателя крепим по заглушке.
11. Ставим поближе к цилиндрам датчик детонации, лучше на винт заглушки прерывателя.
12. Ставим модуль зажигания; для этого болгаркой ровняем площадку своими руками (осторожно, искры и бензиновые пары могут вызвать пожар и взрыв!) рядом с бачком тормозной жидкости и крепим «нивовский девайс». Там подальше от жара, что для электроники лучше.

13. Ставим фильтр тонкой очистки между трубкой подвода и магистралью, проще ставить от Волги на хомутах;
14. Ставим обратку так же, в виде второй магистрали по днищу машины до бака;

15. Там же под днищем около крепления троса спидометра и КПП ставим скоростной датчик;

16. Ставим обратку в бензобак, главное герметично, просверлив в заборной крышке дырку и вставив трубку;

17. Ставим бензонасос. Его лучше ставить подальше, так как он гудит. Например, на колёсную арку в багажник:

18. Подключаем шланги бензонасоса по схеме забор – насос – магистраль подачи – обратка – трубка в бензобак. Хомуты нужны крепкие, иначе будет вонять бензином из багажника в салон.
19. Ставится педаль газа, закрепляем на ней трос газа, трос закрепляем к дросселю и на кронштейн ресивера. Трос не нужно сильно натягивать. Руками проверяем натяжение.
20. Электрика: требуется установить всю новую проводку, бортовой компьютер, подключить все датчики системы впрыска топлива. Чтобы отбить охоту у новичков, скажем только, что нужно не только выкроить длины всех цепей до датчиков, но и профессионально паять, обходясь минимумом соединений для профилактики «закисания клемм».
21. При этом придётся проводить отдельные электрические цепи руками: чёрно – белый, чёрно – красный, красный, серый, белый с полосой, голубой с полосой, коричневый с полосой провода. Их нужно провести на АКБ, бензонасос, зажигание, лампочку подсоса, на тахометр, вентилятор, реле вентилятора и все датчики.

Совет: до начала покупки всех деталей и траты основных финансовых средств разберитесь, какие провода куда подключать, если вы решили заняться поставить инжектор своими руками.

• Наконец, устанавливается система зажигания – катушка, провода высокого напряжения.

Теперь приятный звук инжекторного двигателя может порадовать владельца. Вы совершили большую работу!


Раньше на автомобиле ВАЗ 2107 устанавливали карбюраторный движок, имеющий объем равный полутора литрам. В данный момент в «семерках» под капотом находится 1,7 литровый инжекторный двигатель ВАЗ 2107.



В карбюраторных движках воздушно-топливная жидкость образуется внутри камер карбюратора, а в инжекторах топливо впрыскивается прямо в цилиндры. Двигатели седьмой модели имеют раздельный впрыск 4-х форсунок для каждого цилиндра.

Контроль за работой каждой форсунки ведется при помощи микроконтроллера, расположенного в электронном блоке управления (ЭБУ) двигателем. В задачу элемента входит регулировка поступления горючей смеси в камеры сгорания в соответствии с положениями педали газа, с рабочими режимами и другими параметрами, которые считываются при помощи специальных датчиков и передаются на ЭБУ.

Читайте так же:  Ремонт цилиндров гидравлических своими руками

Основные функции ЭБУ — электронного блока управления:

• Контроль количества воздуха и топлива, поступающих в цилиндры двигателя.
• Формирование искры зажигания на свечах, устанавливая угол опережения в соответствии с оборотами двигателя.
• Включение и выключение топливного насоса.
• Регулирование оборотов холостого хода.
• Контроль количества углекислого газа, содержащегося в выхлопе.
• Слежение за температурой жидкости в системе охлаждения блока цилиндров.



Работа происходит в соответствии с определенным алгоритмом:

1. Топливо из бензобака поступает в специальную распределительную трубку — рампу, где расположен регулятор давления, регулирующий подачу горючего к форсункам. Здесь поддерживается постоянное давление, равное 300 Мпа, излишки бензина возвращаются в бак.
2. ЭБУ управляет открытием и закрытием форсунок, подавая бензин через коллекторы впускные при каждом обороте двигателя.
3. В зависимости от длительности времени открытия форсунки количество подаваемого топлива разное. Время открытия рассчитывается на основании показаний датчиков, главные из которых —расход воздуха и положение заслонки дроссельной.
4. Положения поршней в цилиндрах также влияют на момент открытия форсунок, об этом ЭБУ получает данные с датчика коленчатого вала.
5. Не менее важны и такие параметры, как температура жидкости системы охлаждения, напряжение в электрической сети авто, обороты мотора, содержание газов в выхлопе.

Электронный модуль зажигания в ВАЗ 2107 включает в свой состав пару катушек и электронную плату. Этот узел отличается надежностью и не требует регулярных обслуживаний. В зависимости от количества оборотов коленвала и благодаря сигналам, поступающим с электронного блока управления двигателем, формируется искра.

Устройство двигателя инжекторного типа дает все основания говорить о неоспоримых преимуществах в сравнении с карбюраторными движками:

1. Коэффициент полезного действия намного выше, соответственно уменьшено потребление топлива.
2. Мощность мотора имеет более высокие показатели при аналогичных с карбюраторными движками объемах.
3. Устойчивость работы мотора на холостых оборотах.
4. Гарантированный холодный запуск.
5. Нет необходимости в регулировках системы зажигания и подачи бензина.
6. Оптимальность состава топливовоздушной смеси способствует уменьшению количества вредных элементов в выхлопных газах.
7. Отсутствие шумовых эффектов при работе мотора благодаря наличию гидронатяжителя цепи и гидрокомпенсатора, регулирующего зазоры клапанов.
8. Достижение высокого крутящего момента на разных оборотах.

Инжекторные двигатели также могут работать на газе. Наиболее предпочтительным является четвертое поколение газового оборудования.

К наиболее часто встречающимся недостаткам относятся следующие пункты:

• Инжекторный двигатель, расположенный в прежнем неудобном подкапотном пространстве, имеет затрудненный доступ к рабочим узлам и деталям.
• Повышенные требования к качеству бензина, при использовании топлива низкого качества наблюдается ускоренное загрязнение топливной системы, требующее проводить внеплановые обслуживающие мероприятия.
• При выходе из строя впрыскивающей системы необходимо обращаться к услугам специалистов, чтобы они произвели необходимое обслуживание, настройки, восстановление работы мотора.

Самостоятельно найти поломку и произвести ремонт инжекторного двигателя ваз 2107 своими руками стало не так-то просто. Переборка мотора также производится в условиях автомастерских, оснащенных специализированным оборудованием.

В условиях гаража можно производить такую операцию, как срочная или плановая замена масла в двигателе ВАЗ 2107.

Во время эксплуатации движка «семерки«инжекторного типа автовладельцы часто сталкиваются со следующими проблемами:

• Неустойчивая работа силового агрегата.
• Засорение форсунок.
• Увеличение расхода бензина.
• Повышенное содержание углекислого газа в выхлопе.
• Проваливается педаль акселератора.
• Мощность снижается.

Диагностика и ремонт двигателя ВАЗ 2107 также, как и замена двигателя ВАЗ 2107 должны производиться на специальном оборудовании в автомастерской при участии высококвалифицированных специалистов. Считывание ошибок, проверка показаний датчиков, оценка работы электронного блока управления производятся при помощи компьютера с установленной специальной программой.

Автовладельцы часто задаются вопросом, где расположен номер двигателя. Индивидуальный номер двигателя находится в сопроводительных документах на автомобиль. Возможно также искать и находить номер двигателя в области расположения свечи 4-го цилиндра на наплыве корпусной детали. Номер двигателя на корпусе должен быть идентичен номеру, указанному в документации.

Низкое качество бензина является основной причиной засорения форсунок. Всему виной служат парафиновые отложения, оседающие на стенках и перекрывающие пути прохождения топлива.

При производстве горючего высокого качества производители включают в его состав специальные присадки (детергенты), способствующие растворению тяжелых отложений. Некачественные сорта топлива имеют в своем составе парафин в избыточных количествах, с которыми присадки не успевают справиться.

Низкая температура окружающей среды также оказывает негативное влияние на интенсивность образования вредных отложений. Частая эксплуатация автомобиля с холодным движком вызывает ускоренное засорение форсунок инжекторной системы.

Кроме форсунок, от парафиновых скоплений страдает также заслонка дроссельная, что может вызвать изменение пропорций воздуха и топлива в смеси, подаваемой в цилиндры. Впускные клапаны также собирают на своих поверхностях тяжелые отложения, что приводит к их прогоранию и детонационным взрывам.

Очищение впускной системы от отложений можно произвести самостоятельно в условиях гаража при помощи специальной промывочной жидкости и спринцовки.

Порядок действий для промывки инжектора:

1. Смешать бензин с промывочной жидкостью.
2. Залить раствор в систему при помощи шланга вакуумного усилителя тормоза.

Раствор сначала запускается маленькими количествами при выключенном моторе, затем — при работающем. Нейтрализованные отложения проходят в цилиндры и полностью сгорают, о чем свидетельствует дым, кратковременно выходящий из выхлопной трубы.

Для усовершенствования возможностей своего автомобиля водители часто применяют тюнинг двигателя ВАЗ 2107, производя замену штатного силового агрегата на мотор, имеющий большую мощность. Для проведения данного мероприятия необходимо проконсультироваться с квалифицированными специалистами. При переоснащении авто нужно учитывать следующие возможности:

1. Подходит ли вновь выбранный мотор к «семерке» по габаритам и весу.
2. Имеются ли возможности состыковать новый движок с трансмиссией машины.
3. Совместим ли этот мотор с каждой из систем данного автомобиля.

Практика показывает, что по совместимости с автомобилем ВАЗ 2107 наиболее близки силовые агрегаты фирм Фиат либо Ниссан. Установка таких моторов требует минимальных последующих доработок.

Оцените статью:
