Ремонт мультиварки максвелл своими руками

Мы постараемся ответить на вопрос: ремонт мультиварки максвелл своими руками по рекомендациям подлинного мастера с максимально подробным описанием.

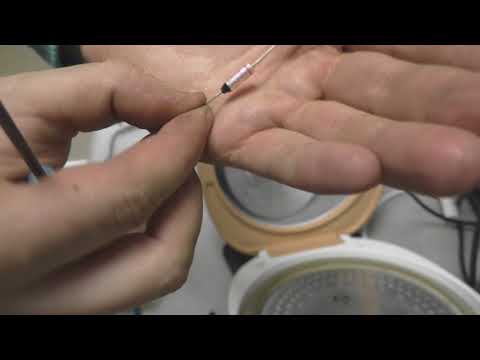

Ремонт мультиварки Максвелл своими руками. Замена термопредохранителей. Как разобрать мультиварку. Форум…

Напоминаем, что ремонт должен производить квалифицированный мастер.

Изображение - Ремонт мультиварки максвелл своими руками proxy?url=http%3A%2F%2Fperestalrabotat.ru%2Fwp-content%2Fuploads%2F2018%2F06%2Felectric-kettle-413744_1280-4-286x302

Изображение - Ремонт мультиварки максвелл своими руками proxy?url=http%3A%2F%2Fperestalrabotat.ru%2Fwp-content%2Fuploads%2F2018%2F06%2Fyelektricheskaya-plitka-perestala-rabotat-3-285x150

Изображение - Ремонт мультиварки максвелл своими руками proxy?url=http%3A%2F%2Fperestalrabotat.ru%2Fwp-content%2Fuploads%2F2018%2F01%2Fne-rabotaet-ventilator-285x150

Изображение - Ремонт мультиварки максвелл своими руками proxy?url=http%3A%2F%2Fperestalrabotat.ru%2Fwp-content%2Fuploads%2F2018%2F01%2Flyustra-perestala-svetit-285x150

Не только термопредохранители вылетают , но много встречал, когда начинают врать или отказывать термодатчики

Автору респект! Сам бы возился “3 дня и 3 ночи”. Оказалось, что тоже предохранитель под ТЭНом. Завтра пойду искать в магазины.

а если его убрать из цепи и напрямую соединить провода, чем это грозит?

Спасибо большое за подробные объяснения. Термопредохранитель очень похож на обычный резистор. Если это обычный резистор, то мультиметром можно сопротивление замерить или цветовую кодировку расшифровать и с определённым номиналом (Ом) купить.

Видео (кликните для воспроизведения).

Скажите пожалуйста Вы знаете где найти фирменную инструкцию по ремонту и составу запчастей? На сайте просто только инструкция по эксплуатации.

Термопредохранитель они оба одинаковые или нет? какой лучше поставить 250 V. 10A на 216 градусов или 250 V. 10A. на 240 градусов?

Термопредохранитель там только один стоит. А в кнопке и крышке стоят терморезисторы для управления температурой заданной программой

Прекрасное, очень полезное видео. Огромное спасибо!

Огромное спасибо! Благодаря вашему видео нашел неисправность и с успехом починил. Сгорел термопредохранитель под нагревательной поверхностью. Поставил на 240 градусов.

Благодаря таким людям, как Вы, экономится много денег на походах в сервис-центры. Спасибо за обзоры, продолжайте в том же духе!

хорошо. показал где термопредохранители. ну поменяли . а они снова сгорят. что является причиной то не выяснено

Соседка дала мультиварку в ремонт, точно такую же. Разобрал и при помощи мультиметра в режиме прозвонки понял, что что то исдохло под тэном, так как не звонилось. И болтики тэна нифика не откручиваются.
Набрал в поиске модель мультиварки и попал на Ваше видео, понял, что там хреновина под названием термопредохранитель. Добраться до него я не могу, можно ли на прямую подключить? И так же хотелось бы узнать, что там за предохранитель, буквы там цифры, типа серия номер деталюшки?

Спасибо тебе добрый человек, поменял тот, который крепится к корпусу, предварительно прозвонив и тот который в кнопке – был не сгоревший. Поставил на 240С, вместо 216С, цена их копеечная – 25руб., посмотрим на сколько хватит.

обнаружил у своей максвелл ещё два термодатчика в крышке и две пары проводов к плате корпуса, вот один провод и был оборван от частого поднятия – закрывания крышки , перед этим залез в дебри проверял датчик в кнопке и предохранители, забыл золотое правело – сначала внимательный осмотр устройства!

Во время ремонта мультиварки своими руками рекомендую придерживаться нижеприведённого алгоритма действий при поиске неисправностей

В первую очередь следует снять детали и узлы, не удерживаемые ничем, кроме винтов, и находящиеся на самом виду. Обычно это пластиковая или металлическая крышка и чаша, в которой готовят еду.

Разобрав мультиварку и увидев, загрязненные тем или иным продуктом электронные узлы и модули схемы. Необходимо аккуратно почистить контакты и загрязненные части прибора. Затем отвинчиваем винты на нижней крышке. После этого можно отсоединить шлейф, соединяющий плату управления и блок питания.

При необходимости снимите и почистите ТЭН. Он крепится обычно с помощью трех винтов и монтажной пластиной.

Термопара, имеющаяся в любой мультиварки необходима контроля температуры во время приготовления пищи. В случае ее демонтажа ее нужно снимать особенно осторожно, чтобы не повредить. Также с помощью мультиметра нужно проверить все имеющиеся в схеме.

Затем аккуратно отвинчиваем платы питания и управления, чтобы почистить их с обоих сторон. Для чистки советую взять не очень жёсткую щётку. Если на электронике имеются жировые остатки, то смочить в 40% спирте ватную палочку и осторожно удалите жировые следы. После спиртовой очистки плат и узлов, дайте им немного времени просохнуть.

Видео (кликните для воспроизведения).

На всякий пожарный, не забывайте при разборке любого бытового прибора, раскладывать все детали последовательно, а лучше всего делать фото каждого этапа разборки.

Редмонд RMC-4503 – Ошибка E1. Скорее всего ошибка появляется в результате обрыва цепи температурного датчика температуры. На примере этой модели я раскажу об устройстве мультиварки, принципах работы схемы и разборки с целью ремонта.

По внешнему виду мультиварка похожа на обычную кухонную кастрюлю, на боку которой имеется цифровой индикатор, с кнопками для выбора режима работы. Снизу мультиварки имеется разъем для подсоединения сетевого кабеля. Сверху мы видим откидную и герметично закрывающуюся крышку. Если ее открыть, то внутри увидим незакрепленную чашу для приготовления еды.

Блок управления режимом работы мультиварки находится в нижней части и закрыт защитной пластиковой крышкой, которая также является дном кухонного прибора. Система нагрева работает аналогично электрочайнику или утюгу только управляется микроконтроллером.

Напряжение питания на мультиварку следует с проводов, обозначенных на схеме выше L и N. (Зелено желтый провод PE это земля или общий) В цепи фазы L имеются последовательно соединенные выключатель и термопредохранитель. Первый предназначен для включения кухонного устройства, а термопредохранитель для защиты от перегрева.

С термопредохранителя питающее напряжение идет на один из выводов нагревательного элемента и плату питания и коммутации. Провод N (нейтраль) соединен с блоком питания и коммутации напрямую. Подача питающего напряжения на другой вывод ТЭНа происходит при замыкании фронтовых контактов реле, в блоке управления.

Мультиварка Redmond генерирует ошибку E1, если происходит обрыв цепи нагревательного элемента или датчиков. Одна из самых частых неисправностей, это попадание жира на контакты температурного реле. Его можно легко снять, и промыть. Это одна из самых распространённых причин выхода из строя мультиварки, причем не толькоэтой фирмы!.

Читайте так же:  Газовая панель ремонт своими руками

Расшифровка кодов ошибок мультиварок фирмы REDMOND для диагностики и ремонта.

Мультиварка не работает, экран не светится

В первую очередь надо проверить с помощью мультиметра наличие питающего напряжения, затем прозвонит шнур, выключатель и предохранитель мультиварки. Кроме того, следует очень внимательно осмотреть места подключения проводов к сетевому разъему и выводам ТЭНа. Если найдете неплотные контакты, то винты нужно подтянуть, а если увидите подгоревшие, то зачистите их с помощью мелкой наждачки. Заодно проверьте ТЭН, его сопротивление должно бытьот 30 до 80 Ом. После этого проверьте работоспособность мультиварки.

Проверку работоспособности предохранителя и выключателя можно и без измерительного прибора. Для этого можно закоротить их медным проводом подходящего сечения. После этого поставить крышку на место и подключить мультиварку. Если она заработала, значит сгорел термопредохранитель и мультиварка требует небольшого ремонта. Эксплуатировать ее с закороченным термопредохранителем нельзя!

Свечение цифрового дисплея может и не быть, если на плате управляющего блока с микропроцессором отсутствует +5 Вольт или сгорел из микроконтроллер. Наличие напряжения легко посмотреть мультиметром. Если оно соответствует номиналу, то надо снять плату и внимательно осмотреть ее на наличие почернения или разрушениякомпонентов, под лупой посмотреть целостность печатных проводников и качество пайки.

Мультиварка не работает, дисплей горит и высвечивается один из кодов Е-ошибок то при ремонте скорей всего потребуется заменить термосопротивление, ТЭН или выполнить ремонт БП.

Проверит ТЭН мультиварки, можно точно также как и ТЭН стиральной машины.

Одним из самых нагруженных блоков и поэтому и самым часто выходящих из строя в мультиварке считается блок питания. Он преобразует подаваемое переменное сетевое напряжение в постоянное +5 В и +12 В и обеспечивает по контрольному сигналу подачу сетевого напряжения через контакты реле (прямоугольная черная деталь на плате, смотри видео чуть ниже) на ТЭН.

Благодаря наличию этого блока с микропроцессором (черненькая микросхема с множеством выводов) мультиварка способна выполнять так много кулинарных задач. Блок управления к остальной части схемы подсоединяется обычно с помощью трех разъемов. Провода от шести контактного разъема следуют на блок питания, а с двух других разъемов идут к термосопротивления на дне и в крышке мультиварки.

В отличие от постоянных сопротивлений, термосопротивления или терморезисторы с ростом температуры сильно изменяют свое сопротивление. Благодаря этой характеристики терморезисторы нашли широе применение в бытовой технике в роли датчиков для автоматической настройки и поддержания нужной температуры.

Термопредохранитель непосредственно в работе мультиварки не участвует и необходим только для дополнительной защиты от перегрева в случае отказа блока управления. Если температура термопредохранителя достигнет 170°С, то он сработает и разорвет цепь. Перегорание термопредохранителя равносильно выключению устройства, а при его неисправности и ремонте потребуется частичная разборка мультиварки (достаточно снять нижнюю крышку) и замена предохранителя на новый.

Обычно это связано с полным истощением батарейки типа CR2032. Обычно она находится в блоке питания или коммутации. Для ее проверки нужно измерять напряжение на ее выводах. Оно не должно быть ниже 3 В, иначе батарейку надо заменить.

Если в мультиварке сломана петля, удерживающая крышку, то пользоваться ей конечно можно, но герметичность была плохая и при эксплуатации можно было порвать провода идущие термосопротивлению. Крышка практически любой мультиварки состоит из двух половинок, которые для ремонта петли необходимо разъединить. Скреплены они с помощью защелок.

Для восстановления ушка петли мультиварки можно взять обычную канцелярскую скрепку и выполнить ремонт своими руками.

Внешний вид после такого ремонта правда получился не эстетичным, но петля будет закрыта другой половиной крышки и снаружи не видна.

Maxwell mw-3801 bn не работает

Мультиварка Maxwell mw-3801 bn не работает

Часы работают индикатор включения не горит

Разборка не сложна на днище четыре самореза

с боку под накладкой ещё один саморез

открываем половинки снимаем провода с разъёма питания чтобы

днище не мешало. Прозваниваем термопредохранители 1,2

Термопредохранитель 1 оборван

Откручиваем тэн и снимаем термопредохранитель 1

250V 10A 216-градусов ставим на 240 градусов

выводы и провода можно соединить латунной вставкой клеммника под два болта

болты можно не использовать а просто расплющить вставку молотком

Термопредохранитель лучше поставит с наружи бака как у большенства мультиварок а не между баком и тэном как сдесь

​В этом случае термопредохраеитель должен быть 170 185 градусов

О пользе и эффективности мультиварок Redmond большинство современных домохозяек знают не понаслышке. Это многофункциональное приспособление для кухни позволило обеспечить тысячи домов полезной, питательной, горячей и вкусной пищей. Каждый, кто хотя бы раз пользовался этим устройством, на деле убедился в её эффективности. Однако, как и все электрические приборы, она подвержена различным поломкам. Первым делом сбои в работе приспособления списывают на заводской дефект. Тем не менее иногда случается так, что устройство ломается в процессе работы. Именно тогда большинство людей задумываются про ремонт мультиварки своими руками. Выполнить его возможно и в домашних условиях, однако для этого придется учесть несколько нюансов.

Чтобы уберечь мультиварку Redmond от поломок и не задумываться о том, как починить её своими руками, необходимо соблюдать требования, прописанные в инструкции устройства.

Первым делом следует выделить последовательность укладывания продуктов перед приготовлением блюда. Перед укладыванием чашу для продуктов необходимо вынуть из мультиварки Redmond. В противном случае:

  • жидкости, заливаемые в чашу, по неосторожности могут пролиться внутрь механизма;
  • забыв о том, что ёмкость находится на столе, можно начать заливать жидкость во внутрь техники, тем самым утопив механизмы или засыпав их сыпучими продуктами.
Читайте так же:  Ремонт 2141 своими руками

Изображение - Ремонт мультиварки максвелл своими руками proxy?url=http%3A%2F%2Ftehrevizor.ru%2Fwp-content%2Fuploads%2F2016%2F02%2F%25D0%259A%25D0%25B0%25D0%25BA-%25D0%25BF%25D0%25BE%25D0%25BB%25D1%258C%25D0%25B7%25D0%25BE%25D0%25B2%25D0%25B0%25D1%2582%25D1%258C%25D1%2581%25D1%258F-%25D0%25BC%25D1%2583%25D0%25BB%25D1%258C%25D1%2582%25D0%25B8%25D0%25B2%25D0%25B0%25D1%2580%25D0%25BA%25D0%25BE%25D0%25B9-1

Большинство неисправностей возникает из-за загрязнения контактов устройства. К этому может привести попадание во внутренности устройства жидкости или сыпучих продуктов, таких как:

Изображение - Ремонт мультиварки максвелл своими руками proxy?url=http%3A%2F%2Ftehrevizor.ru%2Fwp-content%2Fuploads%2F2016%2F02%2F%25D0%25A0%25D0%25B0%25D1%2581%25D0%25BF%25D1%2580%25D0%25BE%25D1%2581%25D1%2582%25D1%2580%25D0%25B0%25D0%25BD%25D0%25B5%25D0%25BD%25D0%25BD%25D1%258B%25D0%25B5-%25D0%25BF%25D1%2580%25D0%25B8%25D1%2587%25D0%25B8%25D0%25BD%25D1%258B-%25D0%25BF%25D0%25BE%25D0%25BB%25D0%25BE%25D0%25BC%25D0%25BA%25D0%25B8-%25D0%25BC%25D1%2583%25D0%25BB%25D1%258C%25D1%2582%25D0%25B8%25D0%25B2%25D0%25B0%25D1%2580%25D0%25BE%25D0%25BA-1

Данный вид поломки является самым безобидным и будет легко произвести ремонт мультиварок своими руками. При этом стоит запомнить, что до окончания процесса очистки и сборки конструкции, прибор ни в коем случае нельзя включать в сеть.

Для проведения очистки устройства своими руками важно изучить и соблюдать последовательность действий.

  1. Снять металлическую (пластиковую) крышку, а также другие элементы, находящиеся на виду, прикрепленные при помощи винтов.
  2. Очистить микросхемы, перевернув прибор и аккуратно стряхнув его.
  3. Закрепить крышку и прочие верхние элементы.

Изображение - Ремонт мультиварки максвелл своими руками proxy?url=http%3A%2F%2Ftehrevizor.ru%2Fwp-content%2Fuploads%2F2016%2F02%2F%25D0%259F%25D1%2580%25D0%25BE%25D1%2586%25D0%25B5%25D0%25B4%25D1%2583%25D1%2580%25D0%25B0-%25D1%2580%25D0%25B0%25D0%25B7%25D0%25B1%25D0%25BE%25D1%2580%25D0%25BA%25D0%25B8-%25D0%25B8-%25D1%2587%25D0%25B8%25D1%2581%25D1%2582%25D0%25BA%25D0%25B8-%25D0%25BC%25D1%2583%25D0%25BB%25D1%258C%25D1%2582%25D0%25B8%25D0%25B2%25D0%25B0%25D1%2580%25D0%25BA%25D0%25B8-1

В случае, когда засорившиеся контакты находятся в нижней части устройства, необходимо:

  • открутить винты, крепящие нижнюю крышку;
  • отсоединить кабели соединения нагревательной и программной плат;
  • снять нагревательный элемент, открутив винты;
  • аккуратно снять внутренний градусник, не повредив прибор;
  • очистить микросхемы и платы от сыпучих продуктов.

Соблюдая правила разборки, чистка устройства не доставит особых хлопот.

В некоторых случаях, мультиварки Redmond могут перестать работать, выдавая определенный буквенно-цифровой код ошибки. Умение расшифровки кода позволит понять причину поломки и приняться за её устранение. Информация для расшифровки известна производителям, а также мастерам, специализирующимся на ремонте бытовой техники.

Определенные ошибки, выводимые на экран, сигнализируют о серьезных неисправностях. Тем не менее существует перечень кодов, разведанных обычными пользователями путем проб и ошибок.

Таким образом, народным умельцам удалось выяснить, что выводимое на экран сообщение «e0-e4» сигнализирует о неисправностях, связанных с замыканиями, а также обрывами температурных датчиков, расположенных сверху или снизу. Также проблема может быть связана с термопредохранителями. Различные производители задают собственные коды, поэтому для ремонта своими силами потребуется снять корпус устройства и используя возможности мультиметра обнаружить обрыв посредством измерения уровня сопротивляемости контактов.

Еще одной распространенной причиной из-за которой может потребоваться ремонт мультиварок является засорение термореле, отвечающего за нагревание. В большинстве случаев оно располагается в дне устройства, рядом с силовой платой. Чтобы добраться и починить термореле, необходимо снять дно конструкции. Перед очисткой медные контакты необходимо немного разжать, после чего протереть их нулевой наждачной шкуркой или плотной бумагой. Причиной подобной поломки может стать скопление влаги, проникшей внутрь механизма из-за пролитой мимо чаши жидкости. Не исключено и образование конденсата.

Термопредохранитель для мультиварки – это одна из важнейших её частей. Он представляет собой маленький отрезок проволоки, неотличимый от резистора. Показатель проводимости — 10-15 А, исходя из типа элемента. Наивысшая температура – 150-170 градусов. Превышение допустимых норм приведет к сгоранию предохранителя и разрыву электрической цепи, определить который можно с помощью мультиметра.

Изображение - Ремонт мультиварки максвелл своими руками proxy?url=http%3A%2F%2Ftehrevizor.ru%2Fwp-content%2Fuploads%2F2016%2F02%2F%25D0%259A%25D0%25B0%25D0%25BA%25D1%2583%25D1%258E-%25D1%2584%25D1%2583%25D0%25BD%25D0%25BA%25D1%2586%25D0%25B8%25D1%258E-%25D0%25B2%25D1%258B%25D0%25BF%25D0%25BE%25D0%25BB%25D0%25BD%25D1%258F%25D0%25B5%25D1%2582-%25D1%2582%25D0%25B5%25D1%2580%25D0%25BC%25D0%25BE%25D0%25BF%25D1%2580%25D0%25B5%25D0%25B4%25D0%25BE%25D1%2585%25D1%2580%25D0%25B0%25D0%25BD%25D0%25B8%25D1%2582%25D0%25B5%25D0%25BB%25D1%258C

Важнейшая часть мультиварки Redmond находится в центре устройства. Большинство современных моделей оборудованы несколькими термопридохранителями, прикрытыми защитной пластмассовой изоляцией. Для обнаружения сгоревшего предохранителя необходимо демонтировать нижнюю крышку устройства.

После снятия чаши можно заметить кнопку: внешне узел напоминает стальной гриб, нижняя часть которого обтянута пружиной. Окружная поверхность – это нагревательный элемент мультиварки Redmond. Термопредохранители расположены возле главного узла.

Изображение - Ремонт мультиварки максвелл своими руками proxy?url=http%3A%2F%2Ftehrevizor.ru%2Fwp-content%2Fuploads%2F2016%2F02%2F%25D0%259F%25D0%25BE%25D0%25B8%25D1%2581%25D0%25BA-%25D0%25B8-%25D0%25B7%25D0%25B0%25D0%25BC%25D0%25B5%25D0%25BD%25D0%25B0-%25D1%2582%25D0%25B5%25D1%2580%25D0%25BC%25D0%25BE%25D0%25BF%25D1%2580%25D0%25B5%25D0%25B4%25D0%25BE%25D1%2585%25D1%2580%25D0%25B0%25D0%25BD%25D0%25B8%25D1%2582%25D0%25B5%25D0%25BB%25D1%258F-1

При этом пластмассовая изоляция расположена на виду. Некоторые производители закрепляют их хомутами, привинченными к шурупу, однако в большинстве случаев предохранители попросту болтаются в воздухе.

Поскольку заводское крепление предохранителей выполняется обжимом, использование пайки категорически запрещено, поскольку раскаленный паяльник может сжечь теплочувствительный предохранитель. Чтобы определить, какой именно элемент неисправен, а также работает ли хотя бы один из них, при помощи мультиметра следует измерить сопротивление, не снимая предохранитель. После обнаружения неисправности, предохранитель необходимо заменить.

Современные мультиварки оборудованы двумя электронными платами:

Основная плата, отвечающая за нагрев, расположена в нижней части приспособления, управляющая же расположена в сердце устройства – внутри рабочего цилиндра.

Изображение - Ремонт мультиварки максвелл своими руками proxy?url=http%3A%2F%2Ftehrevizor.ru%2Fwp-content%2Fuploads%2F2016%2F02%2F%25D0%259C%25D0%25B8%25D0%25BA%25D1%2580%25D0%25BE%25D1%2581%25D1%2585%25D0%25B5%25D0%25BC%25D1%258B-%25D0%25B2-%25D1%2581%25D0%25BE%25D0%25B2%25D1%2580%25D0%25B5%25D0%25BC%25D0%25B5%25D0%25BD%25D0%25BD%25D1%258B%25D1%2585-%25D0%25BC%25D1%2583%25D0%25BB%25D1%258C%25D1%2582%25D0%25B8%25D0%25B2%25D0%25B0%25D1%2580%25D0%25BA%25D0%25B0%25D1%2585-1

При тщательном осмотре микросхем можно обнаружить несколько признаков неполадок:

  • отслоение дорожек;
  • нарушение паечных швов;
  • почернение резисторов;
  • вздутие конденсаторов;
  • образование нагара.

При обнаружении одного из пунктов списка стоит отремонтировать или произвести замену частей, восстановить пайку или дорожки платы при помощи шкурки-нулевки и лужения поврежденных мест. Перемычки можно сделать из сгоревших резисторов, используя их ножки. Для закрепления пайки и дорожек рекомендуется использовать лак, уберегающий схему от протечек и окисления.

Изображение - Ремонт мультиварки максвелл своими руками proxy?url=http%3A%2F%2Fkitchenremont.ru%2Fimages%2Fmt%2F1390649129_ris.-14-komplektaciya-multivarki_

Выполнять ремонт мультиварки стоит, если вы уверенны в своих силах Такой бытовой прибор, как мультиварка, настолько прочно вошел в нашу жизнь, что уже трудно представить себе времена, когда мы не знали, что это такое. Несмотря на свои скромные внешние данные, с ее помощью можно варить, тушить, парить, жарить и подогревать пищу. Мультиварка Redmond не стала исключением. Но, к сожалению, все аппараты периодически могут подвергаться различным поломкам. Некоторые из них можно починить своими руками.

Чтобы осуществить ремонт мультиварки необходимо понимать, что же она из себя представляет.

Если судить по ее внешнему виду, то мультиварка Редмонд выглядит как небольшая емкость, имеющая дисплей и кнопки для выбора программ приготовления пищи. Ее нижняя часть содержит разъем для подключения в сеть и выключатель. Сверху находится крышка, открыв которую можно увидеть чашу для еды. Именно в ней происходит весь процесс приготовления. Такая посуда легко вынимается, что весьма удобно для мытья.

Изображение - Ремонт мультиварки максвелл своими руками proxy?url=http%3A%2F%2Fkitchenremont.ru%2Fimages%2F7567657567657

Если мультиварка не включается, то первым делом стоит проверить наличие тока в розетке
Читайте так же:  Дизайн ремонта своими руками

Принцип работы всех мультиварок практически одинаков и если разобраться в марке одного устройства, то можно без труда починить иные модели приборов, такие как Филипс, Панасоник, Поларис, Скарлет, Мулинекс, Витек, Максвелл и другие.

Чтобы уберечь скороварку от поломок, необходимо внимательно читать инструкцию и придерживаться написанных там правил эксплуатации прибора.

Не стоит забывать, что перед укладыванием пищи, чашу для продуктов нужно вытащить, чтобы случайно пролитая жидкость или рассыпавшиеся мелкие крошки не попали внутрь механизма.

Возможные причины того, почему не включается мультиварка:

Так выглядят наиболее распространенные причины, из-за которых мультиварка может не включиться.

Если мультиварка сломалась и не работает, то в некоторых случаях на ее дисплей выводятся коды соответствующих ошибок, по которым можно понять, что именно случилось.

Изображение - Ремонт мультиварки максвелл своими руками proxy?url=http%3A%2F%2Fkitchenremont.ru%2Fimages%2F4234234231

Если вы не разбираетесь в конструкции мультиварки, то при поломке лучше обратиться к профессионалам

Для мультиварки Redmond характерны следующие обозначения:

  • E1 или E2 – ошибка системы, возможно поломка блока питания, нагревательного элемента или неплотно закрыта крышка;
  • Е3, E4 или E5 – вышел из строя термодатчик или предохранитель, возможно, включилась система от перегрева.

Также коды Е1, Е2, Е3 могут говорить о том, что внутрь механизма попала влага. В этом случае необходимо вытащить прибор из сети, и дать ему время просохнуть.

Также одной из распространенных поломок мультиварок считается загрязнение устройства. Такое происходит, когда внутрь механизма попадает жидкость или какие-либо сыпучие вещества, например, рис или сахар.

Чтобы решить проблему, прибор нужно почистить, выполняя такие действия:

  • Снять верхнюю крышку устройства, открутив болты;
  • Почистить схемы, переворачивая прибор и аккуратно его встряхивая;
  • Если засорение находится внизу, то нужно снять нижнюю крышку;
  • Разъединить контакты программной и нагревающей плат;
  • Извлечь тэны, температурный датчик и другие элементы;
  • Очистить все детали от крошек или иных загрязнений.

При засорении термореле контакты стоит немного разжать, а затем протереть их плотной бумагой. Такое может случиться, если в устройство попала вода или образовался конденсат.

Термопредохранитель представляет собой некий проволочный элемент, своим внешним видом напоминающий резистор. Его главная функция заключается в защите мультиварки от перегрева.

Температура, когда предохранитель срабатывает, составляет 170 градусов, а максимальное количество проходящего тока равняется 10 или 15 А в зависимости от вида элемента. Если эти показатели превышают свою норму – предохранитель сгорает.

Изображение - Ремонт мультиварки максвелл своими руками proxy?url=http%3A%2F%2Fkitchenremont.ru%2Fimages%2Fterrm_fuse_zh103-96_%2815a%29_

Благодаря термопредохранителю можно существенно продлить срок эксплуатации мультиварки

Ни одна электросхема мультиварки не обходится без термопредохранителей. Расположены они, как правило, внутри прибора. Обычно их несколько штук, и приходиться разбираться – какой же из них сгорел. Чтобы это сделать, необходимо проверить элементы с помощью мультиметра, которым следует измерить сопротивление. И если его нет, деталь нужно заменить.

Причины сгорания термопредохранителя:

  • Сбои в работе блока питания и коммутации;
  • Резкие перепады напряжения;
  • Неисправная работа блока управления.

Термопредохранители могут быть нескольких видов. Популярные типы cpgxld или ldcpg. Рабочее напряжение таких элементов обычно рассчитано на 250V, проходимость рабочего тока 10А или 15А. Циферка со знаком градуса обычно обозначает, при какой температуре сработает этот элемент. Например, при 167 °C.

Как правило, эти детали не восстанавливаются, то есть срабатывают один раз, после чего требуется установить новую деталь.

Если мультиварка перестала реагировать на какие-либо действия, не греет, пищит, плохо нагревается, не выключается, мигает или выдает ошибки на дисплей, ее нужно осмотреть и в случае необходимости отремонтировать. Такое может произойти с любой маркой техники, и неважно Samsung это, Redmond или Vitek.

Главное, стоит запомнить, что работать с электрическими приборами нужно очень аккуратно, соблюдая все меры безопасности и обязательно вынимать вилку прибора из розетки! Просто выключить мультиварку недостаточно!

Изображение - Ремонт мультиварки максвелл своими руками proxy?url=http%3A%2F%2Fkitchenremont.ru%2Fimages%2FRemont-multivarok-svoimi-rukami-proizvoditelya-Vitek_3

Перед тем как начать ремонт мультиварки, стоит изучить рекомендации специалистов и посмотреть обучающее видео

Что делать, если мультварка:

  1. Отключается раньше назначенного времени – может быть неправильно выбран режим приготовления или произошел перебор продуктов. Для этого нужно выключить устройство, проверить рецепт и заново перезапустить его. Также может сработать термозащита, засориться клапан, подгорать еда в чаше или не хватать жидкости для продолжения процесса приготовления. Иногда проблема может быть в нарушении целостности чаши или выходе из строя датчика.
  2. Слишком долго готовит еду – скорее всего, неправильно выставлен температурный режим, перебор продуктов или чаша стоит не так, как нужно. Стоит перезагрузить прибор, дать ему немного постоять и проверить установку чаши.
  3. Самостоятельно переключается на подогрев – исправить неприятность можно удерживая кнопку «Отмена» или «Подогрев» и через несколько секунд все придет в норму.
  4. Не отсчитывает время – вероятно в работу устройства закралась программная ошибка или не настроен таймер. Нужно внимательно прочитать инструкцию и в случае необходимости вручную настроить таймер.
  5. Пищит – в этом случае возможно замыкание контактов прибора. Иногда бывает достаточно вынуть батарею, чтобы писк прекратился.

Итак, если мультиварка самостоятельно выключилась, перегорела из-за скачков напряжения, не реагирует ни на какое нажатие кнопок – можно попробовать разобраться в причинах такого явления и починить агрегат самостоятельно. Если же ничего не удается сделать – лучше не рисковать прибором и отнести его в сервисный центр, где специалисты скажут, что именно случилось и отремонтируют технику.

Мультиварка готовит пищу в автоматическом режиме благодаря компьютерной программе. В ней можно жарить, печь, тушить, варить, готовить на пару и во фритюре. Это довольно надежное устройство, которое способно прослужить десятилетия без поломок. Неисправности мультиварок встречаются редко, кроме того, во многих случаях прибор можно починить своими руками.

Читайте так же:  Ремонт кухни в новостройке своими руками

Перед тем как исправить домашнюю мультиварку, нужно разобраться в ее устройстве. В конструкцию входит:

  1. Наружный корпус (обычно из пластика или алюминия). К нему подсоединяются все остальные конструктивные элементы.
  2. Сверху расположена крышка с клапаном для выпуска пара. Герметичность соединения обеспечивается резиновым ободом и запирающим механизмом.
  3. Снаружи установлена панель управления. На ней часто имеется дисплей. Кнопки могут быть сенсорными или обычными.
  4. Под управлением располагается микропроцессор. Именно он отвечает за включение и выключение нагревательного элемента. Его работа регулируется панелью управления.
  5. Внутри корпуса стоит электрический греющий элемент, обычно один и внизу, но может быть и несколько. Он монтируется в корпус, способен нагреваться до 40-180 о C.
  6. Прямо над ним – металлическая или керамическая чаша. Она обладает антипригарным покрытием. В комплекте с ней идет сито с крупными отверстиями – это пластиковый вкладыш для готовки на пару.
  7. Кроме того, в конструкцию входит датчик температуры и давления. Он устанавливается между чашей и корпусом, обычно внизу конструкции.

Изображение - Ремонт мультиварки максвелл своими руками proxy?url=https%3A%2F%2Ftechnosova.ru%2Fwp-content%2Fuploads%2F2018%2F04%2Fotrmontirovat-multivarku-svoimi-rukami-1

Чаша стоит прямо на нагревательном элементе, который создает температуру из электрического тока. Мультиварки шумят слабо в процессе работы. При этом из-за герметичности внутри создается повышенное давление, регулировать которое можно с помощью специального клапана для пара. Над чашей стоит пластиковое сито, на котором допустимо тушить мясо и овощи. Температуру можно не только выбирать, но и настраивать ее автоматическое изменение в процессе готовки.

Самый распространенный принцип работы – нагрев чаши от электромагнитной катушки. Такой способ имеет высокий КПД, а сама конструкция является надежной. Более современная система разогрева состоит в том, что накаляется не нагревательный элемент, а сама чаша мультиварки. Происходит это под действием электромагнитных волн. Из-за этого чаша мультиварки выглядит более массивно, чтобы лучше сохранять тепло.

Лучше беречь конструкцию от поломок, поэтому следует знать распространенные причины неисправностей. Наиболее редкая проблема – производственный брак, но все же бракованные изделия иногда встречаются. Самая частая ошибка – укладывание блюд в чашу, когда она стоит в мультиварке. В этом случае всегда есть вероятность, что жир, влага или кусочки пищи попадут во внутреннее пространство корпуса.

Перед походом в сервисный центр попробуйте наладить работу сами:

Корень всех бед – несоблюдение правил эксплуатации, поэтому читайте внимательней инструкцию по применению.

Разумеется, изделие запрещено бить, ронять, использовать не по назначению. Нельзя ставить мультиварку вблизи от батареи или газовой плиты. Это может привести к перегреву корпуса во время работы, из-за чего иногда портятся внутренние электрические элементы. Также нередко прибор не работает вследствие подключения мультиварки к высоковольтной сети.

Обычно, если мультиварка вдруг сломалась или отказывается включаться, на дисплее появляется код, который сигнализирует о причине сбоя. Как правило, шифр начинается буквой E и цифрой от 0 до 5 после нее. Код указывает на возможную причину неисправности, поэтому дальнейшие действия по ремонту зависят от данного индекса.

Изображение - Ремонт мультиварки максвелл своими руками proxy?url=https%3A%2F%2Ftechnosova.ru%2Fwp-content%2Fuploads%2F2018%2F04%2Fotrmontirovat-multivarku-svoimi-rukami-2-1024x576

Возможны следующие варианты сообщений:

  1. E1. Означает перегорание греющего элемента, такое происходит при попадании внутрь влаги, жира, частичек пищи. Придется разобрать конструкцию, почистить ее и высушить.
  2. E2. На моделях «Поларис» это означает короткое замыкание верхнего датчика температуры, который вмонтирован под крышку. Кроме того, такое сочетание может сообщать об обрыве цепи, поэтому нужно проверить провод, который идет от дисплея к датчику. Для оценки его состояния необходимо воспользоваться омметром.
  3. E3. В первую очередь надо проверить герметичность крышки. Также, возможно, причина неисправности кроется в загрязненной внутренней поверхности корпуса. Необходимо разобрать изделие, вычистить его и просушить.
  4. E4. Сломался датчик давления. Скорее всего, проблема в том, что он засорился, но также возможен обрыв цепи. Кроме того, такая ошибка возникает при неисправности в микропроцессоре. Это самый плохой код поломки, так как придется проверять фактически все изделие.
  5. E5. Индекс высвечивается, когда срабатывает система защиты от перегрева. Возможно, вы просто поставили прибор рядом с батареей или включенной газовой плитой. Но также проблема может скрываться в засоренных паровых клапанах. Если прибор пахнет дымом, то вы, вероятно, сожгли проводку.

В следующих случаях ремонт мультиварки дома своими руками недопустим. Нужно нести ее в специализированную мастерскую:

  • нет реакции на действия;
  • нет информации о температуре;
  • на дисплее высветился другой код ошибки;
  • имеется видимое повреждение кабеля или корпуса;
  • не работает программирование;
  • мультиварка не греет;
  • отсутствует герметичность крышки.

При обнаружении сообщений E1 или E2 нужно выполнить следующие действия:

  1. Просмотрите поверхность под чашей. Если имеются капли влаги или крошки пищи, то очистите и просушите изделие.
  2. Если внутри все чисто, то нужно перевернуть мультиварку и открутить крепление, которое удерживает нижнюю крышку. Таким способом вы сможете разобрать конструкцию. Осмотрите все внутренности, если имеется грязь или влага, то устраните ее.
  3. Если внутри все чисто, то нужно найти термопару – это трубчатый датчик с подсоединенным проводом. Для очистки понадобится свернутая вдвое наждачная бумага с мелкими зернами (№ 0). Для отсоединения контактов нужно со стороны регулировочного винта надавить на верхнюю пластинку так, чтобы раздался щелчок. После этого нужно засунуть наждак и отпустить пластинку (пусть контакты встанут обратно). Затем надо аккуратно прочистить клеммы.

Проще всего с ошибкой E3. Для устранения проблемы нужно перевернуть мультиварку «Витек» и открутить крепление, которое удерживает нижнюю крышку. Затем надо достать все внутренности, очистить их и просушить. Для быстрой сушки можно воспользоваться феном, но с настройкой на низкую интенсивность. После чего собрать конструкцию.

Читайте так же:  Велосипед трек ремонт своими руками

Сложнее всего будет с ошибкой E4. Для ее исправления потребуется проверить все датчики температуры и давления, осмотреть поверхности на предмет загрязнений и влаги. Потребуется аккуратная чистка наждачной бумагой. При наличии определенного опыта можно попробовать все сделать самостоятельно, но лучше отнести прибор в сервисный центр.

При ошибке E5 произошел перегрев в мультиварке «Мулинекс». При обнаружении проблемы нужно сразу нажать на кнопку «стоп» (выключить), а также выдернуть шнур питания из сети. Затем следует открыть крышку и дать мультиварке остыть, ждать нужно минимум 20 минут. В конце полезно будет оценить состояние внутренних поверхностей на предмет загрязнений.

Термопредохранитель в мультиварке выполняет функцию защиты от перегрева. Он имеет вид небольшой проволоки, которая очень похожа на резистор. Большинство из них имеет проводимость от 10 до 15 A и работает при температуре 150-170 o C. При превышении этих показателей происходит сгорание термопредохранителя, что инициирует разрыв электроцепи. В результате прибор перестает работать, но зато владелец избегает пожара в квартире. Установить, что случился разрыв цепи, можно с помощью мультиметра.

Большая часть мультиварок имеет несколько термопредохранителей, которые покрыты пластмассой для защиты от влаги. Все они находятся внутри корпуса, поэтому для поиска сгоревшего элемента понадобится разобрать прибор. Для этого нужно перевернуть мультиварку, найти снизу крепление, которое удерживает нижнюю крышку, и открутить его.

Изображение - Ремонт мультиварки максвелл своими руками proxy?url=https%3A%2F%2Ftechnosova.ru%2Fwp-content%2Fuploads%2F2018%2F04%2Fotrmontirovat-multivarku-svoimi-rukami-3-1024x576

После того как прибор будет разобран, внутри можно увидеть несколько проводов, нужно найти тот, который идет от разъема электросети к клемме нагревательного элемента. Провод будет идти через термопредохранитель, который находится в пластиковой трубке термоизоляции.

В большинстве случаев ничем незакрепленные термопредохранители просто свисают, но иногда они фиксируются хомутами, которые прикреплены к шурупу. Обратите внимание, что предохранители очень чувствительны к прогреванию, поэтому применять пайку запрещено.

К тому же производители фиксируют их методом обжима, так что снять термопредохранители нельзя. Поэтому для выяснения состояния каждого элемента необходимо, не снимая их, использовать мультиметр для определения уровня сопротивления. Когда выяснится состояние каждого предохранителя, необходимо заменить неисправные детали.

Рассмотрим замену одного термопредохранителя на живом примере. Имеется мультиварка, у которой не включается дисплей, изначально мы не знаем, в чем проблема.

Разберем устройство. Для этого нужно выкрутить один шуруп снизу и открыть нижнюю крышку. Можно увидеть, что конструкция мультиварки предельно проста. Ее внутренности можно условно разделить на 3 части:

  1. Силовая установка – это блок питания и реле коммутирующий нагревательный элемент.
  2. Плата управления с дисплеем (который не работает).
  3. Нагревательный элемент.

Рассмотрим силовую часть мультиварки и ее провода:

  1. Белый провод от сетевого разъема идет в блок питания.
  2. Красный провод идет от сетевого разъема через термопредохранитель на клемму нагревательного элемента.
  3. Черный провод идет с клеммы нагревательного элемента в блок питания.
  4. Красный провод идет со второй клеммы нагревательного элемента на блок питания к коммутирующему реле.
  5. Желтый – общий провод заземления, который соединяет металлические конструкции мультиварки (внешний и внутренний корпус).
  6. Белый провод идет к плате управления от коммутирующего реле.

Изображение - Ремонт мультиварки максвелл своими руками proxy?url=https%3A%2F%2Ftechnosova.ru%2Fwp-content%2Fuploads%2F2018%2F04%2Fotrmontirovat-multivarku-svoimi-rukami-4-1024x576

На рисунке показаны провода по номерам

Сначала нужно узнать, доходит ли электроэнергия до блока питания. Для этого нужно подключить мультиварку к сети и сначала замерить напряжение на клеммах самого сетевого разъема.

Изображение - Ремонт мультиварки максвелл своими руками proxy?url=https%3A%2F%2Ftechnosova.ru%2Fwp-content%2Fuploads%2F2018%2F04%2Fotrmontirovat-multivarku-svoimi-rukami-5-1024x576

Далее проверяем напряжение между клеммой разъема и клеммой нагревательного элемента. Видим, что электроэнергия через красный провод не доходит до греющего элемента.

Изображение - Ремонт мультиварки максвелл своими руками proxy?url=https%3A%2F%2Ftechnosova.ru%2Fwp-content%2Fuploads%2F2018%2F04%2Fotrmontirovat-multivarku-svoimi-rukami-6-1024x576

Красный провод идет через термопредохранитель, скорее всего, проблема заключается в нем. Снимем его. Для этого нужно открутить шуруп от металлической пластины, с помощью которой термопредохранитель крепится к корпусу мультиварки.

Изображение - Ремонт мультиварки максвелл своими руками proxy?url=https%3A%2F%2Ftechnosova.ru%2Fwp-content%2Fuploads%2F2018%2F04%2Fotrmontirovat-multivarku-svoimi-rukami-7-1024x576

  • модель – RY184;
  • температура – 184 о С;
  • сила тока – 10 A;
  • напряжение – 250 Вольт.

Изображение - Ремонт мультиварки максвелл своими руками proxy?url=https%3A%2F%2Ftechnosova.ru%2Fwp-content%2Fuploads%2F2018%2F04%2Fotrmontirovat-multivarku-svoimi-rukami-8-1024x576

Термопредохранитель крупным планом

Отсоединяем термопредохранитель с помощью кусачек. Заказываем новый элемент с аналогичными характеристиками.

Термопредохранитель нельзя присоединять к проводам пайкой, поэтому нужно сделать гильзы для опрессовки. Их можно сделать из радиатора для транзистора. Получившиеся две пластинки нужно зачистить наждачной бумагой. А затем согнуть их в незамкнутые трубочки.

Изображение - Ремонт мультиварки максвелл своими руками proxy?url=https%3A%2F%2Ftechnosova.ru%2Fwp-content%2Fuploads%2F2018%2F04%2Fotrmontirovat-multivarku-svoimi-rukami-9-1024x576

Гильзы, которые получились из радиатора

С помощью гильз присоединяем термопредохранитель к проводу методом запрессовки пассатижами.

Изображение - Ремонт мультиварки максвелл своими руками proxy?url=https%3A%2F%2Ftechnosova.ru%2Fwp-content%2Fuploads%2F2018%2F04%2Fotrmontirovat-multivarku-svoimi-rukami-11-1024x576

Предохранитель фиксируется на внутреннем корпусе с помощью металлической пластины, в которую он завернут. Ее шурупом нужно прикрутить на прежнее место. После этого можно проверить напряжение на клеммах.

Когда убедились, что все получилось, включаем мультиварку в розетку и видим результат.

В современных мультиварках находится 2 микросхемы. Первая расположена в самом центре прибора внутри рабочего цилиндра и отвечает за управление температурным режимом. Вторая находится в нижней части мультиварки и является силовой электронной платой.

Если внимательно разглядеть микросхему, то можно невооруженным глазом найти некоторые виды неисправностей:

  • разбухание конденсаторов;
  • повреждение паечных швов;
  • формирование нагара;
  • отслойка дорожек;
  • потемнение резисторов.

Лучшим вариантом ремонта будет полная замена электронной платы. Однако починить пайку или дорожку микросхемы можно наждачной бумагой с зернистостью № 0 и лужением сломанных зон. Перемычки воссоздаются из ножек спаленных резисторов. Для фиксации пайки и дорожек желательно применять лак, так как он защищает плату от протечек и окисления.

Изображение - Ремонт мультиварки максвелл своими руками photo3432
Автор статьи: Артем Кондратьев

Добрый день! Я Артем. Чуть меньше 9 лет работаю слесарем и мне нравиться работать руками. Когда создаешь новые полезные вещи или возвращаешь к жизни сломанные предметы. Разве это не прекрасно? Рекомендую, перед реализацией идей с моего сайта, проконсультироваться со специалистами. Удачного рабочего дня!

Обо мнеОбратная связь
Оцените статью:
Оценка 5 проголосовавших: 3

ОСТАВЬТЕ ОТВЕТ

Please enter your comment!
Please enter your name here
