pkapts 17 ноя 2008

Снял я помпу снял крышку помпы. И встал вопрос как разбирать дальше. Шкив и крыльчатка на резьбе или просто забиты? Кто разбирал подскажите как продолжить? Помпу новую покупать ай как не хочется.

Брат,нае.бешься так что рад будешь новую купить. ее на коленке не сделаешь как надо,да и стоит на 402 по сравнению с ЕВРИКАМИ что у нас стоит копейки,

  • Нравится
  • Не нравится

Изображение - Ремонт помпы умз 42130н своими руками proxy?url=http%3A%2F%2Fwww.gazelleclub.ru%2Fforum%2Fpublic%2Fstyle_images%2Fmobile%2Fprofile%2Fdefault_large

Goga 17 ноя 2008

Снял я помпу снял крышку помпы. И встал вопрос как разбирать дальше. Шкив и крыльчатка на резьбе или просто забиты? Кто разбирал подскажите как продолжить? Помпу новую покупать ай как не хочется.

Купи новую и не мудись. Даже если ты её разберёш, врятли получится качественно собрать, не потому что ты не допрёш а потому что качество запчастей и наверняка отсутствие надлежащего инструмента тебе не дадут это нормально сделать.

Видео (кликните для воспроизведения).

  • Нравится
  • Не нравится

Изображение - Ремонт помпы умз 42130н своими руками proxy?url=http%3A%2F%2Fwww.gazelleclub.ru%2Fforum%2Fpublic%2Fstyle_images%2Fmobile%2Fprofile%2Fdefault_large

pkapts 18 ноя 2008

  • Нравится
  • Не нравится

Изображение - Ремонт помпы умз 42130н своими руками proxy?url=http%3A%2F%2Fwww.gazelleclub.ru%2Fforum%2Fpublic%2Fstyle_images%2Fmobile%2Fprofile%2Fdefault_large

AHдрей 18 ноя 2008

Снял я помпу снял крышку помпы. И встал вопрос как разбирать дальше. Шкив и крыльчатка на резьбе или просто забиты? Кто разбирал подскажите как продолжить? Помпу новую покупать ай как не хочется.

И шкив и крыльчатка просто запресованы “забиты”,Но крыльчатку снимешь только съемником, он вварачивается в крыльчатку и болтом выдавливаешь с вала, потом всю ось вместе с подшибниками вынимаешь вперёд.

  • Нравится
  • Не нравится

Изображение - Ремонт помпы умз 42130н своими руками proxy?url=http%3A%2F%2Fwww.gazelleclub.ru%2Fforum%2Fpublic%2Fstyle_images%2Fmobile%2Fprofile%2Fdefault_large

AHдрей 18 ноя 2008

. но разобрать так и чешутся руки ))

  • Нравится
  • Не нравится

Изображение - Ремонт помпы умз 42130н своими руками proxy?url=http%3A%2F%2Fwww.gazelleclub.ru%2Fforum%2Fpublic%2Fstyle_images%2Fmobile%2Fprofile%2Fdefault_large

taxist 18 ноя 2008

  • Нравится
  • Не нравится

Изображение - Ремонт помпы умз 42130н своими руками proxy?url=http%3A%2F%2Fwww.gazelleclub.ru%2Fforum%2Fpublic%2Fstyle_images%2Fmobile%2Fprofile%2Fdefault_large

AHдрей 18 ноя 2008

. мне так и никто не смог рассказать как это сделать

И шкив и крыльчатка просто запресованы “забиты”,Но крыльчатку снимешь только съемником, он вварачивается в крыльчатку и болтом выдавливаешь с вала, потом всю ось вместе с подшибниками вынимаешь вперёд.

Тогда новую куплю, но разобрать так и чешутся руки ))

сам шкив стопорится болтом(кстати я вместо него масленку потом вкрутил),про него незабудь,в тисках перебрать помпу 402го 15 минут с 2 перекурами,подшипник бери в жиговском отделе от классики в двое дешевле будет
Сообщение отредактировал незванный: 18 Ноябрь 2008 – 16:31

  • Нравится
  • Не нравится

Изображение - Ремонт помпы умз 42130н своими руками proxy?url=http%3A%2F%2Fwww.gazelleclub.ru%2Fforum%2Fuploads%2Fprofile%2Fphoto-thumb-777

olur 18 ноя 2008

На 405/406 двиг помпа стоит в районе 4500 руб, а еомплект с подшипниками и сальниками 500 руб от силу.
Думаю за 4000 руб есть смысл заморочится разборкой. Главное там маленкий винтик-стопор выкрутить.
На 402 можно не парится помпа не так дорого стоит.

Как по мне так замена подшипника помпы-это все равно что ремонт памперсов.
разве что зимними суровыми вечерами сесть у телевизора и ковырять потихонечку.

сам шкив стопорится болтом(кстати я вместо него масленку потом вкрутил),про него незабудь,в тисках перебрать помпу 402го 15 минут с 2 перекурами,подшипник бери в жиговском отделе от классики в двое дешевле будет

Стопорится не шкив а подшипник. Про 15 минут это ты загнул малость,а вот за часок можно! Но при условии что есть съемники,чтобы стянуть крыльчатку и муфточку шкива! И то не вариант что она будет работать,можно недобить или перебить крыльчатку,так же как и муфточку шкива.Соглашусь с ребятами что 405ю еще можно из экономических побуждений поковырять,но с 402 лучше заменить на новую и не е..ать себе мозга!Разница по цене если переберешь и если новую поставишь ваще копеечная!

На 405/406 двиг помпа стоит в районе 4500 руб, а еомплект с подшипниками и сальниками 500 руб от силу.
Думаю за 4000 руб есть смысл заморочится разборкой. Главное там маленкий винтик-стопор выкрутить.
На 402 можно не парится помпа не так дорого стоит.

На 406 стоила полгода назад 750рэ, а на 405 надо ставить Волговскую помпу и электровент.

  • Нравится
  • Не нравится

Изображение - Ремонт помпы умз 42130н своими руками proxy?url=http%3A%2F%2Fwww.gazelleclub.ru%2Fforum%2Fpublic%2Fstyle_images%2Fmobile%2Fprofile%2Fdefault_large

pkapts 25 ноя 2008

  • Нравится
  • Не нравится

Изображение - Ремонт помпы умз 42130н своими руками proxy?url=http%3A%2F%2Fwww.gazelleclub.ru%2Fforum%2Fpublic%2Fstyle_images%2Fmobile%2Fprofile%2Fdefault_large

pkapts 27 ноя 2008

У меня началась “барабанная дробь” , походу подшипник помпы, течи нет, – вопрос долго ли протянет. А то не знаю ехать за ней на машине или на электричке!
Кто как думает. электропомпа от 405, И если менять на простую с электовентилятором, по цене и переделкам как выходит!

Видео (кликните для воспроизведения).

По цене почти одинаково. Надежность снизится

думаю что произошедшее со смной будет интересно многим, кто с этим еще не сталкивался.

так вот, после покупки нового 31519, я заглянул под капот и обнаружил интересную фигню. на железной мясорубке вентилятора стояля большая шайбообразня херня, гордо именуемой вискомуфтой. из мануала я понял что это крайне крутая вещь.

но тут, после пробега в 13 или 14 тыков, начала бежать помпа – сначала на холодную, потом и на горячую, а затем и вообще тосол стал литься конкретным вонючим потоком.

сняв помпу я обнаружил ТАКОЙ люфт в подшипниках оси, что мне стало малость плохо. оказывается, что эта байда (вискомуфта) совместно с железным вентилятором (очень и очень много они весят и нихрена не отбалансированы естественно) конкретно разбили подшипники и сальник вместе с ними.

так что после запрессовки новой оси с новыми подшипниками и сальником вместо вискомуфты и железного вентилятора был установлен пластиковый вентилятор от ГАЗ 53 с подрезанными на 4 см лопостями (чтобы влазил в диффузор и за шкив на коленчатом валу не цеплял). думаю что теперь подшипники помпы проживут несомненно дольше .

Читайте так же:  Ремонт сцепления форд фокус 2 своими руками

Для проведения ремонта водяного насоса производства ПАО ЗМЗ на двигателе ЗМЗ-409 выпускается ремонтный комплект 406.1307002-10, состоящий из подшипника, крыльчатки и уплотнения.

Разборка, ремонт и сборка водяного насоса двигателя ЗМЗ-409, ремонтный комплект 406.1307002-10, размеры и зазоры деталей.

Разборка производится в следующем порядке.

– С помощью съемника снять крыльчатку.
– С помощью специального приспособления снять ступицу шкива насоса.

Изображение - Ремонт помпы умз 42130н своими руками proxy?url=https%3A%2F%2Fauto.kombat.com.ua%2Fimg%2Fto0%2Ftr6%2Fs017m

Изображение - Ремонт помпы умз 42130н своими руками proxy?url=https%3A%2F%2Fauto.kombat.com.ua%2Fimg%2Fto0%2Ftr6%2Fs018m

– Вывернуть фиксатор подшипника.
– Выпрессовать из корпуса подшипник. Выпрессовку подшипника производить на прессе или с помощью медной оправки. Для более легкой выпрессовки рекомендуется нагреть водяной насос до температуры плюс 80 градусов.
– Выпрессовать уплотнение из корпуса насоса.

Изображение - Ремонт помпы умз 42130н своими руками proxy?url=https%3A%2F%2Fauto.kombat.com.ua%2Fimg%2Fto0%2Ftr6%2Fs019m

Изображение - Ремонт помпы умз 42130н своими руками proxy?url=https%3A%2F%2Fauto.kombat.com.ua%2Fimg%2Fto0%2Ftr6%2Fs020m
Размеры и зазоры сопрягаемых деталей корпуса водяного насоса, крыльчатки, ступицы, шкива, вала подшипника водяного насоса двигателя ЗМЗ-409.

Перед сборкой очистить и промыть детали насоса, удалить отложения с крыльчатки, корпуса и крышки. Проверить величину осевого перемещения наружной обоймы подшипника относительно валика, которая не должна превышать 0,13 мм при нагрузке 5 кгс. Сборка водяного насоса двигателя ЗМЗ-409 производится в следующем порядке.

– С помощью оправки запрессовать подшипник с валиком в сборе в корпус так, чтобы гнездо под фиксатор на обойме подшипника совпало с отверстием в корпусе насоса.
– С помощью оправки запрессовать уплотнение на вал подшипника и в корпус насоса, не допуская перекоса. Для запрессовки уплотнения использовать оправку с помощью которой обеспечивается необходимое сжатие пружины уплотнения.

Изображение - Ремонт помпы умз 42130н своими руками proxy?url=https%3A%2F%2Fauto.kombat.com.ua%2Fimg%2Fto0%2Ftr6%2Fs021m

Изображение - Ремонт помпы умз 42130н своими руками proxy?url=https%3A%2F%2Fauto.kombat.com.ua%2Fimg%2Fto0%2Ftr6%2Fs022m Изображение - Ремонт помпы умз 42130н своими руками proxy?url=https%3A%2F%2Fauto.kombat.com.ua%2Fimg%2Fto0%2Ftr6%2Fs023m

– Завернуть фиксатор подшипника и закернить, чтобы не происходило его самоотворачивание.
– Напрессовать на валик подшипника ступицу шкива насоса, выдержав размер 106,0+-0,2 мм.
– Напрессовать крыльчатку на валик подшипника, выдержав размер между торцом крыльчатки и торцом корпуса насоса не более 14,2 мм. Не допускается прикладывать усилие запрессовки к обратным сторонам лопастей во избежание их деформации.
– Провернуть крыльчатку вместе с валиком. Задевание крыльчатки за корпус не допускается.

Изображение - Ремонт помпы умз 42130н своими руками proxy?url=https%3A%2F%2Fauto.kombat.com.ua%2Fimg%2Fto0%2Ftr6%2Fs024m

Изображение - Ремонт помпы умз 42130н своими руками proxy?url=https%3A%2F%2Fauto.kombat.com.ua%2Fimg%2Fto0%2Ftr6%2Fs025m

При запрессовке необходимо исключить возможность передачи усилия запрессовки через тела качения подшипника на корпус насоса во избежание повреждения и поломки подшипника. На наружной поверхности и заплечиках металлической втулки уплотнения нанесен герметик, который обеспечивает герметичность посадки уплотнения в корпусе водяного насоса. Перед запрессовкой уплотнения оценить и не нарушать целостность покрытия герметика. На двигатель ЗМЗ-409 водяной насос устанавливать с новой прокладкой.

ОАО «Ульяновский моторный завод» специализируется на выпуске автомобильных четырехцилиндровых рядных бензиновых двигателей.

С 1970 года предприятие начало выпускать автомобильные двигатели с рабочим объемом 2,445л, основным потребителем которых являлся Ульяновский автозавод.

К 90-м годам появилась необходимость в повышении скоростных и тягово-динамических характеристик выпускаемых автомобилей, что потребовало создания двигателей с увеличенным крутящим моментом и повышенной максимальной мощностью. В этой связи был разработан и с 1996 года начал серийно производиться двигатель модели УМЗ-421 с рабочим объемом 2,89л.

Повышение рабочего объема получено за счет увеличения диаметра цилиндра до 100 мм и внедрения новой конструкции алюминиевого блока цилиндров с залитыми гильзами из чугуна. Двигатель модели УМЗ-421 полностью взаимозаменяем с двигателями семейства 2,445л и без переделок устанавливался на автомобили прежних выпусков.

С 1998 года ОАО «УМЗ» начал поставлять двигатели модели УМЗ-4215 с рабочим объемом 2,89л на комплектацию ряда модификаций малотоннажных грузовых автомобилей ОАО «ГАЗ».

В целях обеспечения возрастающих требований в части повышения энергетических показателей, улучшения топливной экономичности и экологических характеристик (снижение токсичности и шума) на базе двигателя УМЗ-421 были разработаны модели двигателей УМЗ-4213 («УАЗ») и УМЗ-4216 («ГАЗель») с комплексной микропроцессорной системой управления впрыском топлива и зажиганием.

С 1999 года с конвейера предприятия начали сходить промышленные партии таких двигателей.

В 2006 году двигатели УМЗ-4213, УМЗ-4216 получили сертификат соответствия требованиям норм Евро-2 и с момента официального введения норм выпускаются серийно.

Данное издание посвящено двигателям УМЗ-4213 и УМЗ-4216, соответствующим требованиям норм Евро-3 в составе автомобилей «УАЗ» и «ГАЗель».

В целях обеспечения экологических норм Евро-3 и улучшения технико-экономических показателей ОАО «УМЗ» в 2007 году внесло ряд изменений в конструкцию двигателей:

  • увеличена степень сжатия с 8,2 до 8,8, позволяющая повысить номинальную мощность и максимальный крутящий момент, снизить минимальный удельный расход топлива;
  • изменена конструкция демпфера коленчатого вала, обеспечивающая достоверность считывания сигнала положения коленчатого вала;
  • применены гильзы с выходом на верхнюю плоскость блока, повышающие надежность газового стыка «блок цилиндров головка блока цилиндров»;
  • усовершенствована система вентиляции масляного картера, позволяющая минимизировать унос масла с картерными газами;
  • применены новые комплектующие (катушки зажигания, датчик температуры), обеспечивающие надежность электрических соединений;
  • введены свечи зажигания с длинной резьбовой частью, что позволило повысить их надежность в комплектации двигателя, снизить тепловую нагрузку на свечу, улучшить уплотнение, расширить используемый ряд свечей зажигания как отечественного, так и зарубежного производства;
  • использован датчик абсолютного давления воздуха со встроенным датчиком температуры в системе управления двигателем вместо датчика массового расхода, что позволило упростить учет поступающего в двигатель воздуха, в том числе и при нарушении герметичности впускной системы.

ОАО «УМЗ» постоянно совершенствует конструкцию узлов и деталей двигателя, поэтому они могут несколько отличаться отописанных в настоящем издании.

Набор торцевых головок – 10, 12, 13, 17, трещетка и вороток

Набор комбинированных ключей – 10, 12, 13

Шланг диам. 10мм и длиной не менее 40см

Емкость для сливаемой ОЖ – не менее 15 литров.

Неисправностями насоса системы охлаждения (далее – помпа) являются:

-Разрушение подшипникового узла помпы. Проявляется виде ненормального шума. При покачивание шкива помпы рукой будет ощущаться люфт в подшипниках

Читайте так же:  Ремонт чери амулет ремонт гура своими руками

-Разрушение сальника илии уплотнительной шайбы помпы. Обычно эта неисправность является следствием чрезмерного люфта в подшипниках. Проявляется виде подтеков ОЖ в районе фланца помпы.

-Деформация корпуса (трещины, коробление) помпы вследствие перегрева или ударных механический воздействий.

Во всех вышеперечисленных случаях требуется немедленный ремонт или замена помпы. Поскольку ее полный отказ приведет к перегреву двигателя, что чревато короблением блока цилиндров или ГБЦ.

Неисправностями термостата двигателя является частичное или полное заклинивание клапана термостата в одном из положений. Заклинивание клапана термостата в верхнем положении (открыт большой круг циркуляции ОЖ) не является опасным. Это всего лишь сказывается на увеличении времени прогрева двигателя. В условиях зимы это может привести к тому, что двигатель не сможет достичь рабочей температуры.

Гораздо более опасным является заклинивание термостата в нижнем (закрытом) положении, когда ОЖ циркулирует только по малому кругу. Это приводит к перегреву двигателя.

Косвенно, заклинивший в нижнем положении термостат можно вычислить по нагреву верхнего патрубка радиатора. Если температура верхнего патрубка ощутимо ниже температуры двигателя, то с большой долей вероятности можно утверждать, что клапан термостат «завис» в закрытом положении.

Полную картину о состоянии термостата можно получить, нагрев его до 90о в емкости с водой. При достижении температуры воды

70о клапан термостата должен открыться. Если этого не произошло, то термостат неисправен и подлежит замене.

При замене помпы целесообразно так же заменить ОЖ.

Нужно обязательно помнить, что при замене ОЖ важно не смешивать жидкости, имеющие разные основы. А именно – жидкости на основе этиленгликоля и жидкости на основе пропиленгликоля. Еще раз:

НЕДОПУСТИМО СМЕЩИВАТЬ ОЖ НА ОСНОВЕ ЭТИЛЕНГЛИКОЛЯ И ПРОПИЛЕНГЛИКОЛЯ! Щелочность этого смешанного раствора такова, что он разъедает любой металл за очень незначительный промежуток времени.

Обычно в практике ОЖ на основе этиленгликоля окрашены в зеленый, желтый или голубые цвета. На основе пропиленгликоля – в красный цвет. Но это всего лишь мое наблюдение, не смотря ни на что, надо внимательно изучить состав ОЖ, который изготовитель указал на этикетке.

Касательно общих сроков замены ОЖ, то для этиленгликолевых жидкостей, это 60000км. пробега или 3 года, в зависимости от того, что наступит раньше. Замена этиленгликолевых ОЖ вызвана тем, что сам по себе водный раствор этиленгликоля – очень агрессивная к металлам жидкость и поэтому в его состав вводят комплекс нейтрализующих присадок (ингибиторов). С течением времени эти присадки разрушаются и перестают защищать детали системы охлаждения, и ОЖ надо менять.

Жидкости на основе пропиленгликоля менее агрессивны, поэтому срок замены таких ОЖ – раз в 5 лет. Или 100000км пробега.

Последнее – все ОЖ на основе спиртов крайне токсичны!! Соблюдайте меры предосторожности – не вдыхайте пары, не допускайте попадания ОЖ на открытые участи кожи и ни в коем случае не допускайте попадания ОЖ внутрь организма! 35см3 – смертельная для человека доза!

Набор торцевых головок – 10, 12, 13, 17, трещетка и вороток

Набор комбинированных ключей – 10, 12, 13

Шланг диам. 10мм и длиной не менее 40см

Емкость для сливаемой ОЖ – не менее 15 литров.

1. Сливаем ОЖ из двигателя и радиатора (если планируется только поменять термостат, то всю ОЖ сливать не надо, достаточно слить 4-5 литра). Для этого есть 2 краника – один справа на блоке, другой – слева на радиаторе. Если машина укомплектована штатным предпусковым подогревателем, то вместо краника на блоке сливаем ОЖ через краник в котле подогревателя.

Внимание! Кран печки должен быть открыт, а пробка радиатора снята!

Одев один конец шланга на кран, а другой опустив емкость, тянем за тягу флажка краника. Если тяга отсутствует, то рукой поворачиваем флажок краника по часовой стрелке.

2. Дождавшись, когда ОЖ полностью сольется (или сольется требуемый объем), отверткой отворачиваем хомуты верхнего патрубка радиатора. Затем ключом или головкой на 12 отворачиваем 2 болта крепления крышки корпуса термостата.

Снимаем крышку вместе с верхним патрубком. Вынимаем термостат. Если рукой снять его не удается, то уцепившись за него длинногубцами, раскачивая из стороны в сторону, выдираем его.

3.Установка термостата. Термостат требуется установить и сориентировать таким образом в корпус, чтобы небольшое (

2мм) отверстие, в котором болтается типа заклепочка, располагалось в наиболее высоком месте относительно клапана термостата.

Это вызвано тем, что это отверстие предназначено для выхода воздуха во время заправки системы ОЖ и т.к пузырьки воздуха скапливаются всегда в самом высоком месте, то и отверстие должно располагаться наиболее высоко.

Приблизительная ориентация термостата:

При установке крышки термостата обратно нужно отчистить посадочное место от следов старой прокладки, иначе возможна негерметичность системы охлаждения.

4. Заливаем ОЖ. Прогреваем двигатель до рабочей температуры, затем, дождавшись, когда двигатель остынет до 40-50о, проверяем уровень ОЖ. При необходимости – доливаем.

1. Проделываем пункт 1 из раздела «Замена термостата».

2. Снимаем ремень генератора. Если машина оснащена ГУРом, то сперва снимаем ремень насоса ГУРа и только затем ремень генератора.

Внимание! Не оставляйте висеть ремни на шкиве коленвала, на них может попасть ОЖ или масло и вызвать разрушение ремней.

3. Снимаем боковые щитки радиатора. Откручиваем 2 болта крепления верхних тяг крепления радиатора. Отводим тяги в сторону.

4. Снимаем вентилятор. Для этого откручиваем 4 болта, одновременно удерживая вентилятор от проворачивания рукой за лопасть.

Затем, отклонив радиатор максимально вперед, протаскиваем вентилятор между кожухом и шкивом помпы. Снимаем шкив помпы, который удерживался этим же болтами.

Читайте так же:  Ремонт квартир и дизайн интерьера своими руками

5. Снимаем кожух вентилятора. Он крепиться 4 болтами М6 и тягой краника радиатора.

6. Откручиваем хомуты крепления оставшихся патрубков системы охлаждения.

Снимаем патрубки с помпы, корпуса термостата и радиатора.

7. Снимаем хомут шланга печки и демонтируем шланг со штуцера помпы

8. Далее я рекомендую снять радиатор. Хотя, можно с определенными трудностями снять помпу без демонтажа радиатора. Но я не советую. Сначала снимаем шланги с масляного радиатора. Затем окручиваем провод датчика аварийной температуры. После откручиваем отверткой винты крепления тросика механизма поворота жалюзи.

Сам радиатор установлен на 2х опорах снизу. Длинногубцами расшплинтовываем гайки и головкой на 17 окручиваем их. Снимаем радиатор, потянув его вверх.

Сняв радиатор, переворачиваем его заливной горловиной вниз и сливаем из радиатора остаток ОЖ. Приблизительно 0,5 литра. Снятый радиатор так же целесообразно промыть.

Изнутри – 10% раствор соды, снаружи – струя воды под малым давлением и очень мягкая щетка.

9. Снимаем помпу. Если помпа нового образца (такая же, как и на 421 двигателе), то она крепиться 6 гайками. Их удобнее отворачивать головкой на 13. К одной из шпилек крепиться планка генератора. Отвернув 6 гаек, стягиваем помпу со шпилек. Вместе с помпой так же снимается ее задняя крышка.

В итоге должно получится следующие:

Если при отворачивании гаек помпы, одна (или несколько) из шпилек обломилась, то можно поступить 2 способами: воспользоваться шпильковертом или сварочным аппаратом.

Или надеть на шпильку гайку и обварить ее:

10. Тщательно удаляем следы старой прокладки на блоке. Для этого можно воспользоваться дрелью с одетой на нее щеткой-крацовкой. Особое внимание в районе шпилек, там сложнее всего отчистить качественно от старой прокладки. Новую прокладку лучше ставить на герметик. Так надежнее.

11. Ставим помпу. После того, как установлена прокладка задней крышки помпы, можно смонтировать саму помпу обратно. Ставиться она так же, как и снимается.12. Осуществляем сборку в обратной последовательности.

Выполняем пункт 4 раздела «Замена термостата»

При заправке системы охлаждения, жидкость в радиатор надо заливать тонкой струей. Это необходимо для того, что бы не произошло завоздушивание системы.

Двигатель любого транспортного средства нуждается в охлаждении. Даже в период зимней эксплуатации важно поддерживать систему охлаждения в рабочем состоянии. При этом особое внимание водители уделяют состоянию патрубков и помпы. Ведь именно от их работоспособности зависит качество охлаждения мотора.

Любой силовой агрегат работает при высоких температурах. В частности, для автомобилей «Газель» рабочей температурой хорошо разогретого мотора считается показатель 92–99 градусов. Начиная перегреваться из-за повышенных нагрузок, двигатель сразу же охлаждается своевременной подачей необходимого количества охлаждающей жидкости (в зависимости от модели, «Газели» заливаются либо тосолом, либо антифризом).

Итак, чтобы мотор не перегревался и не «закипел», в устройстве машины предусмотрена система охлаждения. При этом жидкость в системе циркулирует только принудительно, под воздействием водяного насоса (или, как его часто называют водители, помпы).

Помпа обеспечивает стабильную циркуляцию тосола, тем самым подавая к мотору всегда свежую жидкость. Именно благодаря её работе двигатель не успевает прогреваться до критической температуры.

Как только начинаются проблемы с помпой, автовладельцу рекомендуется сразу же заменить это устройство. Во-первых, со временем водяной насос так или иначе начинает изнашиваться — соответственно, уже не может выполнять своего основного предназначения. А во-вторых, нельзя рисковать работоспособностью двигателя — ведь проще заменить дешёвый насос, чем потом проводить капитальный ремонт ДВС.

В работу насос включается вместе с мотором. Соответственно, чтобы начал вращаться вал насоса с установленной на нём крыльчаткой, на него должно поступить какое-то действие. Энергия для вращения поступает через шкив насоса благодаря ременной передаче гидрораспределительного механизма.

Чтобы работа была максимально удобной, помпа располагается в устройстве ГРМ. С одной стороны, это максимально комфортное для запуска насоса место. Но с другой, в случаях замены механизма придётся снимать ремень ГРМ, что затрудняется последующей его установкой.

Для снятия и установки помпы потребуется следующий набор инструментов:

плоская отвёртка с тонким лезвием;

ёмкость для слива охлаждающей жидкости.

Изображение - Ремонт помпы умз 42130н своими руками proxy?url=https%3A%2F%2Fcarnovato.ru%2Fwp-content%2Fuploads%2F2017%2F08%2Fnabor-instrumenta-dlya-voditelya-1024x768

Опытные водители всегда держат под рукой подобные наборы, так как имеющиеся в них инструменты нужны во всех случаях самостоятельного ремонта машины

Если помпа выработала свой ресурс, то рекомендуется сливать всю охлаждающую жидкость, которая находится в системе. Таким образом система очищается от примесей в тосоле, что благотворно сказывается и на работоспособности нового устройства.

Слив тосола лучше всего проводить одновременно из расширительного бачка и из радиатора, отсоединив от него патрубок. Под места слива нужно подставить ёмкости. Сливая тосол, необходимо учитывать, что полностью осушить систему охлаждения этим способом не удастся. Поэтому заливая новую охлаждающую жидкость, стоит помнить, что в системе ещё есть какое-то количество тосола. Рекомендуется сначала залить жидкость до отметки MIN на бачке, затем завести мотор и прогреть машину. После этого оценить, насколько сильно ушёл тосол по системе. Долить необходимое количество, руководствуясь отметками MIN и MAX на бачке.

После того как охлаждающая жидкость была слита, можно приступать к работе по демонтажу устройства:

Первым делом понадобится снять радиатор охлаждения.

Далее, после того как откроется доступ к ГРМ, нужно будет открутить три болта шкива водяного насоса.

Рекомендуется удерживать насос от проворачиваний длинным болтом или специальной лопаткой.

Снять ремень привода насоса.

После чего снять открученный шкив и отражатель.

От корпуса помпы открутить штуцер патрубка, по которому подаётся тосол.

Читайте так же:  Ремонт электрики автомобиля своими руками

Ослабить хомуты крепления и отсоединить все шланги и патрубки от механизма.

После этого шестигранным ключом открутить четыре винта, которыми устройство крепится к корпусу двигателя.

Под помпой располагается также ещё один болт крепления — его нужно открутить в последнюю очередь.

С места посадки устранить уплотнитель.

Монтаж нового насоса производится в обратной последовательности. Причём необходимо грамотно выставить отметки на шкиве и ролике, чтобы ремень ГРМ не порвался при первым же запуске двигателя.

Для всех модификаций двигателей УМЗ и ЗМЗ на «Газелях» принцип замены помпы будет одним и тем же. Возможны отличия по месту расположения помпы, однако она всегда будет входить в состав ГРМ.

На моторах «Газель-бизнес» УМЗ-4216 радиатор снимать необязательно, так как доступ к помпе открывается через правую нижнюю часть машины. Однако для этого потребуется демонтировать переднее колесо.

Изображение - Ремонт помпы умз 42130н своими руками proxy?url=https%3A%2F%2Fcarnovato.ru%2Fwp-content%2Fuploads%2F2017%2F08%2Fgazel-biznes-1024x683

Автомобиль нового поколения, на котором пересмотрено место монтажа помпы

Таким образом, для всех модификаций автомобилей «Газель» процесс замены помпы будет выглядеть примерно одинаково. Потребуется снимать приводные ремни и сливать охлаждающую жидкость из системы. При этом процедура сама по себе не считается сложной, замену водяного насоса может выполнить водитель, имеющий базовые навыки обслуживания своего автомобиля.

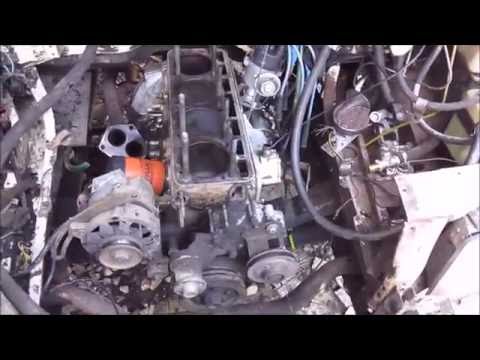

Покажем вам как своими руками произвести замену помпы на автомобиле Газель Бизнес, с двигателем 4216 Евро 4. Старая помпы очень сильно шумела и обильно протекала. Для удобства работы разбираем верхнею часть телевизора, сливаем охлаждающую жидкость. Снимаем радиатор, отсоединяем патрубки. Срываем болты крепления шкива помпы, ослабляем ремень головкой на 15, натягиваем пружину ролика и снимаем ремень. Откручиваем шкив помпы и снимаем его (для информации он в комплекте с новой помпой не идёт). Снимаем патрубки с помпы и откручиваем крепления (4 шпильки и один болт, на более новых моделях сейчас идут всего 3 шпильки). Старую помпу можно снимать. Вот номер в каталоге запчастей помпы под двигатель 4216 с Евро 4:

Видео замены помпы в Газель Бизнес 4216:

Резервное видео замены помпы (водяного насоса) в Газели с двигателем 4216:

При замене помпы обязательно уточните какой стандарт вашего двигателя Евро 3 или Евро 4, так как помпы на них различаются и очень часто люди покупают не то, что им нужно. В ролике подробно показаны различия помпы под Евро 3 и Евро 4. ремонт Газель

Профиль
Группа: Профи
Сообщений: 33
Пользователь №: 20406
На форуме с: 23.04.2011

Имеет предупреждений:
(0%) Изображение - Ремонт помпы умз 42130н своими руками proxy?url=http%3A%2F%2Fwww.autodevice.ru%2Fforum%2Fstyle_images%2F1%2Fwarn0


Изображение - Ремонт помпы умз 42130н своими руками proxy?url=http%3A%2F%2Fwww.autodevice.ru%2Fforum%2Fstyle_images%2F1%2Fspacer

Лябда зонд можно исключить.А в остальном все верно!Проверять нужно! Верь Сканматику .Он пишет то что закачано!

Это сообщение отредактировал volk77700 – 18.12.2012 – 06:48

Профиль
Группа: Старики
Сообщений: 943
Пользователь №: 20792
На форуме с: 16.06.2011

Имеет предупреждений:
(0%) Изображение - Ремонт помпы умз 42130н своими руками proxy?url=http%3A%2F%2Fwww.autodevice.ru%2Fforum%2Fstyle_images%2F1%2Fwarn0


Изображение - Ремонт помпы умз 42130н своими руками proxy?url=http%3A%2F%2Fwww.autodevice.ru%2Fforum%2Fstyle_images%2F1%2Fspacer

Двигатель любого транспортного средства нуждается в охлаждении. Даже в период зимней эксплуатации важно поддерживать систему охлаждения в рабочем состоянии. При этом особое внимание водители уделяют состоянию патрубков и помпы. Ведь именно от их работоспособности зависит качество охлаждения мотора.

Любой силовой агрегат работает при высоких температурах. В частности, для автомобилей «Газель» рабочей температурой хорошо разогретого мотора считается показатель 92–99 градусов. Начиная перегреваться из-за повышенных нагрузок, двигатель сразу же охлаждается своевременной подачей необходимого количества охлаждающей жидкости (в зависимости от модели, «Газели» заливаются либо тосолом, либо антифризом).

Итак, чтобы мотор не перегревался и не «закипел», в устройстве машины предусмотрена система охлаждения. При этом жидкость в системе циркулирует только принудительно, под воздействием водяного насоса (или, как его часто называют водители, помпы).

Помпа обеспечивает стабильную циркуляцию тосола, тем самым подавая к мотору всегда свежую жидкость. Именно благодаря её работе двигатель не успевает прогреваться до критической температуры.

Как только начинаются проблемы с помпой, автовладельцу рекомендуется сразу же заменить это устройство. Во-первых, со временем водяной насос так или иначе начинает изнашиваться — соответственно, уже не может выполнять своего основного предназначения. А во-вторых, нельзя рисковать работоспособностью двигателя — ведь проще заменить дешёвый насос, чем потом проводить капитальный ремонт ДВС.

В работу насос включается вместе с мотором. Соответственно, чтобы начал вращаться вал насоса с установленной на нём крыльчаткой, на него должно поступить какое-то действие. Энергия для вращения поступает через шкив насоса благодаря ременной передаче гидрораспределительного механизма.

Чтобы работа была максимально удобной, помпа располагается в устройстве ГРМ. С одной стороны, это максимально комфортное для запуска насоса место. Но с другой, в случаях замены механизма придётся снимать ремень ГРМ, что затрудняется последующей его установкой.

Для снятия и установки помпы потребуется следующий набор инструментов:

плоская отвёртка с тонким лезвием;

ёмкость для слива охлаждающей жидкости.

Изображение - Ремонт помпы умз 42130н своими руками proxy?url=https%3A%2F%2Fcarnovato.ru%2Fwp-content%2Fuploads%2F2017%2F08%2Fnabor-instrumenta-dlya-voditelya-1024x768

Опытные водители всегда держат под рукой подобные наборы, так как имеющиеся в них инструменты нужны во всех случаях самостоятельного ремонта машины

Если помпа выработала свой ресурс, то рекомендуется сливать всю охлаждающую жидкость, которая находится в системе. Таким образом система очищается от примесей в тосоле, что благотворно сказывается и на работоспособности нового устройства.

Слив тосола лучше всего проводить одновременно из расширительного бачка и из радиатора, отсоединив от него патрубок. Под места слива нужно подставить ёмкости. Сливая тосол, необходимо учитывать, что полностью осушить систему охлаждения этим способом не удастся. Поэтому заливая новую охлаждающую жидкость, стоит помнить, что в системе ещё есть какое-то количество тосола. Рекомендуется сначала залить жидкость до отметки MIN на бачке, затем завести мотор и прогреть машину. После этого оценить, насколько сильно ушёл тосол по системе. Долить необходимое количество, руководствуясь отметками MIN и MAX на бачке.

Читайте так же:  Триммер электрический ремонт своими руками

После того как охлаждающая жидкость была слита, можно приступать к работе по демонтажу устройства:

Первым делом понадобится снять радиатор охлаждения.

Далее, после того как откроется доступ к ГРМ, нужно будет открутить три болта шкива водяного насоса.

Рекомендуется удерживать насос от проворачиваний длинным болтом или специальной лопаткой.

Снять ремень привода насоса.

После чего снять открученный шкив и отражатель.

От корпуса помпы открутить штуцер патрубка, по которому подаётся тосол.

Ослабить хомуты крепления и отсоединить все шланги и патрубки от механизма.

После этого шестигранным ключом открутить четыре винта, которыми устройство крепится к корпусу двигателя.

Под помпой располагается также ещё один болт крепления — его нужно открутить в последнюю очередь.

С места посадки устранить уплотнитель.

Монтаж нового насоса производится в обратной последовательности. Причём необходимо грамотно выставить отметки на шкиве и ролике, чтобы ремень ГРМ не порвался при первым же запуске двигателя.

Для всех модификаций двигателей УМЗ и ЗМЗ на «Газелях» принцип замены помпы будет одним и тем же. Возможны отличия по месту расположения помпы, однако она всегда будет входить в состав ГРМ.

На моторах «Газель-бизнес» УМЗ-4216 радиатор снимать необязательно, так как доступ к помпе открывается через правую нижнюю часть машины. Однако для этого потребуется демонтировать переднее колесо.

Изображение - Ремонт помпы умз 42130н своими руками proxy?url=https%3A%2F%2Fcarnovato.ru%2Fwp-content%2Fuploads%2F2017%2F08%2Fgazel-biznes-1024x683

Автомобиль нового поколения, на котором пересмотрено место монтажа помпы

Таким образом, для всех модификаций автомобилей «Газель» процесс замены помпы будет выглядеть примерно одинаково. Потребуется снимать приводные ремни и сливать охлаждающую жидкость из системы. При этом процедура сама по себе не считается сложной, замену водяного насоса может выполнить водитель, имеющий базовые навыки обслуживания своего автомобиля.

Газель, газ форум, газ клуб, ремонт газели, автомобиль газель

Предлагаю перечислить контакты “мест” (магазины,интернет-магазины,частные лавки и т.п.), где можно купить качественные товары данного профиля: краны и радиаторы,силиконовые армированные патрубки и т.д.. А так же ссылки на статьи о “самодельном” тюнинге. Информации в интернете много,обсуждений ещё больше, в итоге – “у семи волговодов девайс без глазу”.
При публикации новой ссылки,она переносится в первый пост (который Вы сейчас читаете)),автору ставится “Спасибо!”.
Также можно размещать статьи непосредственно в теме, с указанием автора. Это предпочтительнее,т.к. решает проблему “битых” ссылок. Если статей в теме будет много,появится оглавление.
Меньше флуда,больше информации!

Актуально для двигателей 402-го семейства. Наиболее частая проблема у машин с этими моторами (и Волги, и ГАЗели) – это не очень хорошо работающая печка – плохо греет. НЕ У ВСЕХ, поэтому прошу сразу не ругаться, но всё-таки достаточно актуальная проблемка.

Некоторые условия: радиатор печки не забит, шланги подключены правильно: на нижний патрубок радиатора печки подключён шланг с заднего лючка головки блока, а с верхнего патрубка радиатора шланг идёт на помпу, исправный кран.

Следующий НЕМАЛОВАЖНЫЙ МОМЕНТ – помпа. Чтобы помпа обеспечивала должную производительность, зазор между крыльчаткой и конусом корпуса должен быть минимальным, практически вплотную, чуть ли не чиркать по корпусу. Я уже неоднократно убеждался, что даже на новых помпах зазор составляет 2-5 мм. Такая помпа ОДНОЗНАЧНО не будет обеспечивать хорошую прокачиваемость, особенно в задние цилиндры, а уж тем более – в печку. Если крыльчатка в помпе пластиковая или похожего материала, а не стальная, то её вполне можно дожать до конуса.

Что касается непосредственно самой печки. Если стоят шланги 16 мм, то НЕОБХОДИМО в лючке на головке блока рассверлить отверстие в штуцере 12 мм. Вместо штатных 9 мм. Это ЗНАЧИТЕЛЬНО увеличит подачу ОЖ в саму печку. Так же под этот диаметр нужно рассверлить отверстие и в заборном штуцере на помпе. Всё равно наиболее узким местом останется кран, но даже в нём можно аккуратно увеличить отверстия в штуцерах.

Ещё один момент. На заводе учли тот момент, что нужно увеличить сопротивление на высасывание ОЖ из головки, чтобы “стимулировать” помпу прокачивать ОЖ в дальние цилиндры и печку, но сделали это не совсем корректно и грамотно – уменьшили выходное отверстие в патрубке термостата. Вместо этого НУЖНО было уменьшать отверстие в верхнем патрубке тройника, на который идёт шланг с термостата. Хоть это и работает только на малом круге, но при прогреве авто именно это и нужно – в верхний патрубок тройника вставить либо втулку стойки стабилизатора Волговскую (резиновый бочонок), либо верхнюю втулку крепления амортизатора Волговскую (выступом наружу). Чтобы втулка никуда не делась, её нужно вставить примерно на 1/2-2/3 её высоты. Проверено на ОЧЕНЬ большом количестве и Волг, и особенно ГАЗелей – печка начинает жарить очень даже по-взрослому.

Конкретно для ГАЗелей. На помпу, вместо родного приводного шкива ставить шкив привода вентилятора. У него диаметр ЗНАЧИТЕЛЬНО меньше, а это значит, что помпа будет качать ЗНАЧИТЕЛЬНО эффективнее. На двигателях УМЗ-4216 стоит именно маленький шкив. Только ремень привода генератора уже нужно будет брать меньшего размера: 1018 или 1025.

Изображение - Ремонт помпы умз 42130н своими руками photo3432
Автор статьи: Артем Кондратьев

Добрый день! Я Артем. Чуть меньше 9 лет работаю слесарем и мне нравиться работать руками. Когда создаешь новые полезные вещи или возвращаешь к жизни сломанные предметы. Разве это не прекрасно? Рекомендую, перед реализацией идей с моего сайта, проконсультироваться со специалистами. Удачного рабочего дня!

Обо мнеОбратная связь
Оцените статью:
Оценка 5 проголосовавших: 1

ОСТАВЬТЕ ОТВЕТ

Please enter your comment!
Please enter your name here
