Ремонт распылителей дизельных форсунок своими руками

Механика впрыска – это главное отличие дизельного мотора от бензинового. В дизельном ДВС подача топлива в камеру сгорания осуществляется с помощью форсунки. Устройство дозированно впрыскивает горючее в камеру с высокой температурой и давлением, после чего солярка воспламеняется. На форсунку идёт самая большая нагрузка: деталь постоянно находится в агрессивной среде и работает с высокой интенсивностью. Любой негативный фактор может вывести деталь из строя или существенно снизить её ресурс, после чего потребуется ремонт форсунок дизельных двигателей.

Для понимания механики форсунки опишем схематично цикл впрыска:

• ТНВД забирает горючее из бака;
• далее насос насыщает соляркой топливную рампу;
• горючее поступает в каналы, которые ведут к форсунке;
• внутри форсунки топливо поступает к распылителю;
• когда давление на распылитель доходит до установленного порога, форсунка раскрывается и дизтопливо попадает в камеру сгорания.

Опишем конструкцию детали на примере примитивной механической форсунки с 1 пружиной. В боковой части расположен канал, обеспечивающий непрерывную подачу солярки. Внутри камеры форсунки имеется подвижный барьер с пружиной и иглой, который опускается при росте давления. Игла поднимается, освобождая путь топлива к распылителю.

Дополнительно можно отметить более продвинутые типы форсунок:

1. Пьезоэлектрические: толкатель пружины опускается под воздействием пьезоэлемента. Такая технология обеспечивает высокую интенсивность открытия распылителя: достигается экономия топлива, при этом ДДВС работает более ровно.
2. Электрогидравлические: в конструкции имеются впускной и сливной дроссели, а также электромеханический клапан. Режим работы компонентов регулируется блоком управления двигателя.
3. Насос-форсунки: применяются в моторах, в которых отсутствует топливный насос высокого давления. Горючее подаётся непосредственно форсунки. Внутри таких устройств распыления имеется собственная плунжерная пара, которая генерирует необходимое для впрыска давление.

Вследствие чрезмерных нагрузок форсунка может выйти из строя из-за нарушения режима эксплуатации мотора. Производителями заявляется ресурс деталей до 200 000 км, но в силу негативных эксплуатационных факторов износ деталей проявляется гораздо раньше.

Ремонт дизельных форсунок может потребоваться по следующим причинам:

1. Низкое качество солярки: бич всех «дизелистов». Из-за примесей в горючем распылитель забивается; нарушается дозировка и режим подачи топлива.
2. Низкое качество сборки компонента впрыска или заводской брак: форсунка не выдерживает эксплуатационных условий, выходит из строя деталь в целом или отдельные компоненты.
3. Механические повреждения, вызванные некорректной работой смежных систем ДДВС.

Обычно поломки имеют следующий характер: изменяется угол распыления и количество подаваемого топлива, нарушается целостность корпуса, ухудшается ход иглы.

Кратко опишем «симптоматический ряд»:

• при движении ощущаются рывки и толчки;
• ДВС нестабильно работает на холостых оборотах, глохнет;
• при работе мотора выделяется чрезмерное количество выхлопа;
• ощутимая потеря тяги;
• отказ отдельных цилиндров;
• сизый или чёрный дым из выхлопной трубы.

Текущее обслуживание или капитальный ремонт форсунок дизельных двигателей предпочтительно поручить квалифицированным специалистам — они смогут провести восстановление и регулировку детали на высокоточных автоматизированных стендах. Однако определённый комплекс ремонтных процедур можно провести и в кустарных условиях без использования сложной аппаратуры.

Для проведения самостоятельного обслуживания распылителей дизельного мотора автовладельцу потребуются:

• набор рожковых или накидных ключей;
• отвёртки под прямой и крестовый шлиц;
• чистая сухая ветошь;
• максиметр;
• промывочная жидкость для ДДВС.

Рекомендуется проводить работы в сухом и освещённом, защищённом от пыли гараже.

Диагностика дизельных форсунок и их обслуживание подразумевают снятие распылителей с ДВС. Перед началом работ рекомендуется тщательно вымыть двигатель и моторный отсек, чтобы избежать попадания мусора, инородных частиц. С особым пристрастием нужно промыть ГБЦ. На трубки высокого давления необходимо нанести разметку, которая поможет не запутаться при обратной сборке.

Перед снятием необходимо закрыть штуцеры форсунок (используйте пластиковые колпачки) во избежание загрязнений. Для демонтажа распылителей не рекомендуется использовать обычные рожковые ключи — неопытный ремонтник может сорвать резьбу с форсунок. Если должная квалификация отсутствует, используйте накидные ключи и инструмент — «головку» с длинной ручкой.

Удалив форсунки из отверстий, просушите их и уберите наружные загрязнения ветошью. В отверстия форсунок заложены уплотнительные кольца. При ремонте деталей впрыска они заменяются на новые в обязательном порядке. Не допускайте, чтобы грязь с колечек попадала в систему впрыска во время снятия.

Существует несколько методов проверки работоспособности распылителя. Проще всего проверить форсунку на работающем моторе:

1. Запустите «движок» на холостом ходу.
2. Начинайте поочерёдно выкручивать распылители один за другим.
3. Если после снятия работа мотора ухудшилась, то удалённая форсунка исправна и её нужно вернуть на место.
4. Методом исключения Вы найдете форсунку, демонтаж которой не изменит режим работы ДДВС. Это и будет сломанное устройство.

Можно для диагностики использовать мультиметр. Заранее необходимо скинуть клеммы АКБ и отключить проводку форсунок, после чего «чекнуть» прибором каждую деталь. На форсунках высокого сопротивления значения прибора будут находиться в диапазоне 11 — 17 ом; при низком импедансе мультиметр покажет до 5 ом.

Неисправную форсунку необходимо осмотреть. Сначала ищем наличие протечек в корпусе детали. Если таковых нет, приступаем к разборке детали. Крепим деталь в тисках и аккуратным простукиванием выбиваем распылитель. Далее нужна тщательная чистка: вымачиваем части форсунки в солярке или растворителе для удаления нагара. Снимаем гарь и отложения мелкой стальной тёркой. После завершения чистки нужно проверить форсунку на максиметре. Если достигнуты оптимальные параметры впрыска, устройство готово к установке в мотор.

В иных случаях необходимо полностью заменить распылитель на дефектной форсунке. При установке новой запчасти тщательно удалите всю заводскую смазку, иначе устройство не будет работать.

До демонтажа устройства сделайте метки маркером на всех деталях, чтобы избежать путаницы. Особенно внимательно размечайте шланги высокого давления. Форсунка вкручивается от руки насколько хватит сил. Дальнейшая затяжка выполняется ключом-динамометром. Значения затяжки указываются в руководстве по эксплуатации мотора. Когда установите форсунку, выкачайте воздух из топливной системы. На современных авто для этого достаточно несколько раз крутануть стартер; либо воспользуйтесь насосом ручной подкачки (при наличии).

Перечислим основные признаки:

• выработан ресурс, заявленный производителем;
• на корпусе имеются пробои, иные нарушения герметичности;
• прогоревшая гайка распылителя: если неполадку не устранить на ранней стадии, то сам распылитель придёт в негодность.

Обратите внимание, что на некоторых моторах после установки новой форсунки необходимо «привязать» её к двигателю: внести изменения в настройки блока управления.

Самостоятельный ремонт форсунок — мера скорее вынужденная. Такой сервис в кустарных условиях может принести успех только в случае высочайшей квалификации мастера. Главная проблема гаражного ремонта — отсутствие высокоточного стендового оборудования для диагностики. Ремонтник не может объективно оценить эффективность сервисных мероприятий.

Если есть возможность обратиться на СТО, не пренебрегайте ею: компьютерное оборудование и стенды очистки продлят жизнь форсункам, избавят от потенциального дорогостоящего ремонта. Та же ультразвуковая чистка может избавить автомобилиста от проблем двигателя на несколько сезонов. Ремонт современных впрысковых систем типа «Коммон Рэйл» в гараже не представляется возможным: нужна обязательная тонкая компьютерная настройка детали.

Чтобы избежать дорогостоящего ремонта и замены деталей, пользуйтесь чистящими топливными присадками. Они препятствуют образованию нагара и оседанию отложений. Использование присадок должно быть систематическим, а не разовым. Помните: присадки — это профилактика поломки, а не её устранение.

В процессе эксплуатации дизельного двигателя постепенно снижается эффективность распыления топлива. На определённом этапе приходится ремонтировать или менять распылитель форсунки, а иногда и форсунку целиком. Всё это можно сделать самостоятельно, не прибегая к недешёвым услугам автосервиса.

Одним из основных элементов любой топливной системы, в том числе и Common Rail (CR), является форсунка, основные функции которой:

• впрыск топлива;
• герметизация между системой впрыска и камерой сгорания;
• экономия расхода топлива.

Элемент форсунки, из которого впрыскивается топливо, называется распылителем. Его передний край находится в камере сгорания и постоянно подвергается механическим и температурным нагрузкам. При прохождении топлива через форсунку происходит охлаждение распылителя, но в процессе длительной эксплуатации этого может быть недостаточно. Поэтому наконечник форсунки изготавливается из устойчивых к высоким температурам материалов. В системе CR распылить встроен в форсунку — это увеличивает его срок службы.

В топливных насосах высокого давления (ТНВД) рядного многоплунжерного, распределительного и индивидуального типов распылители в форсунке закреплены резьбовым соединением. В результате форсунка представляет собой единое целое.

Для рядных многоплунжерных, индивидуальных и распределительных ТНВД используются форсунки с распылителями на резьбе

Топливные системы CR или насос-форсунки имеют встроенные (сборные) распылители. На двигатели c распределёнными камерами сгорания установлены штифтовые форсунки, а на двигатели с непосредственным впрыском — сопловые.

В системе Common Rail распылители встроены в форсунки

В системе СR управление форсунками осуществляется через электронный блок управления (ЭБУ), с которого на форсунки поступают определённые сигналы. Этим СR отличается от механической системы, где форсунки открываются при достижении определённого давления.

Форсунки электрогидравлического типа также открываются при повышении давления топлива. Однако игла распылителя имеет ободок, который используется в качестве поршня. Подача топлива осуществляется под высоким давлением как под поршнем, так и над ним. Поскольку давление одинаково, игла прижимается к посадочному месту, а распылитель находится в закрытом состоянии. Над иглой имеется пространство (канал), которое объединяется с магистралью слива. В это пространство встроен клапан (пьезоэлектрический или электромагнитный), перекрывающий канал в процессе работы.

При подаче с ЭБУ сигнала происходит срабатывание форсунки. Клапан открывается, канал становится свободным, и топливо над иглой поступает в соответствующую магистраль. В результате возникает разница давления, и топливо, которое находится под иглой, приподнимает пружинку, открывающую отверстие распылителя. В этот момент происходит впрыск. В отсутствии сигнала с ЭБУ давление стабилизируется, а форсунка закрывается.

В исправном состоянии форсунка распыляет топливо в виде облака. Если же топливо подаётся струёй, то форсунка неисправна.

В процессе эксплуатации дизельного автомобиля могут возникать ситуации, когда заметно увеличивается расход топлива, снижается мощность двигателя вплоть до полной остановки. Часто причиной этого являются неисправные распылители. Ремонтные работы в этих случаях желательно провести в максимально короткие сроки.

Причиной снижения мощности двигателя и повышенного расхода топлива часто является неисправный распылитель форсунки

Необходимость замены распылителя можно определить по следующим признакам.

1. Топливо подаётся в избыточном объёме. Оно продолжает поступать в двигатель даже после завершения рабочего цикла. Появляются подтёки.
2. Двигатель работает неустойчиво, плохо запускается после длительной стоянки и плавают обороты на холостом ходу. Причиной этого является недостаток топлива в системе.
3. Из-за неполного сгорания топлива выхлоп становится чёрным и более плотным.

В результате снижается мощность двигателя. В этом случае требуется замена распылителей.

Обычно форсунки установлены в головке блока цилиндров на резьбе. Для их демонтажа не стоит пользоваться рожковыми ключами. Даже если получится таким способом форсунки снять, то установить обратно не удастся — выполнить затяжку ключом с требуемым усилием невозможно.

Основная часть корпуса форсунок представляет собой шестигранник. Для их снятия можно использовать стандартные торцевые головки на 24 и 27 и вороток. Они должны быть удлинёнными. Кроме этого, потребуется ёмкость с топливом для промывки форсунок.

После снятия форсунок из форсуночных каналов удаляют шайбы и загрязнения. Шайбы вытаскиваются с помощью самостоятельно изготовленных крючков. После очистки каналов следует обязательно прокрутить стартер в течение 10 секунд. Это обеспечит полную очистку каналов от мусора. Кроме этого, рекомендуется проверить работоспособность свечей накаливания и систему управления.

После снятия форсунок проверяется их работоспособность по следующим критериям:

• при подаче топлива под определённым давлением форсунка должна открываться;
• до открытия форсунок топливо из распылителя вытекать не должно;
• распыление должно быть равномерным;
• при прекращении подачи топлива давление внутри форсунки в течение некоторого времени должно оставаться неизменным.

При разборке форсунки удобно использовать тиски, но прилагать излишние усилия не стоит

Если распылители неисправны, на форсунки следует надеть защитные колпачки и подготовить место для работы. Поверхность должна быть чистой и ровной. Потребуются:

• тиски;
• ёмкость с чистым топливом;
• накидные ключи.

Форсунки японских авто, имеющие обратку через рампу, в тисках зажимать не стоит, поскольку деталь может быть повреждена. В тиски закрепляют ключ и уже в него помещают форсунку.

Форсунки немецких двигателей можно зажимать в тисках. При этом не рекомендуется использовать рожковые ключи — только торцевые ключи и удлинённые головки.

Порядок замены распылителя следующий.

1. Ослабляется и откручивается накидная гайка. Иногда она снимается вместе с распылителем. В этом случае её выбивают любой подходящей наставкой, очищают от загрязнений и промывают.
2. Снимается и промывается в ёмкости с топливом промежуточный корпус.
3. С корпуса форсунки сливается оставшееся топливо.
4. Извлекается из упаковки и промывается новый распылитель.
5. Промежуточный корпус вынимают из ёмкости таким образом, чтобы вместе с топливом удалялись частицы загрязнений.
6. Форсунка собирается, затягивается гайка.

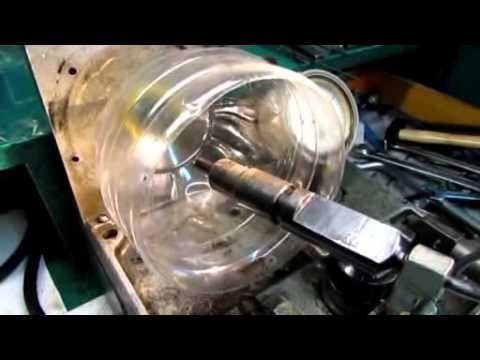

7. На стенде проверяется работоспособность форсунки.
8. Перед установкой форсунки посадочное место смазывается графитной смазкой. Затягивание производится с усилием 6–7 кг-м. Закручивать форсунку в канал следует руками — она должна идти легко.

Процесс сборки не представляет каких-либо сложностей, если при разборке трубки и штуцера были помечены. Трубки высокого давления перед установкой промывают топливом как снаружи, так и изнутри. После присоединения на трубки устанавливаются зажимы, предотвращающие их вибрацию и преждевременную поломку. Затем из системы удаляется воздух, и запускается двигатель.

Так как покупка и установка новой форсунки сопряжена с довольно серьёзными финансовыми расходами, часто заменяют лишь распылитель. Он состоит из корпуса и расположенной внутри иглы. В процессе эксплуатации посадочные поверхности деформируются, и распылитель начинает работать некорректно.

Ремонт распылителя возможен в следующих случаях:

1. Залипание иглы в корпусе по причине загрязнения, деформации, задиров или выкрашивания рабочих поверхностей.
2. Загрязнение сопла распылителя.

Отремонтировать распылитель можно несколькими способами. Одним из них является ультразвуковая чистка, к которой прибегают для снятия нагара с внутренних поверхностей. Однако при сильной закоксованности распылителя полное удаление нагара этим способом невозможно. Более того, ультразвук не может восстановить механически изношенные поверхности.

Один из вариантов ремонта распылителя — ультразвуковая чистка

Другой вариант ремонта распылителей — притирка с помощью полировочных паст разной степени зернистости. Недостатком этого способа является возможное нарушение геометрии взаимного расположения деталей. В результате может происходить утечка топлива в форсунку из распылителя. Притирка не поможет и в случае сильной механической деформации поверхностей.

Элементы форсунки располагаются в строго определённойпоследовательности

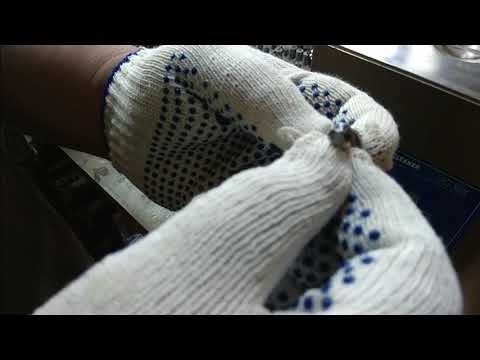

Притирка осуществляется следующим образом.

1. Форсунка зажимается в тисках. Отворачивается гайка, фиксирующая распылитель.
2. Игла промывается в ёмкости с топливом, протирается чистой ветошью и продувается сжатым воздухом.
3. Для притирки иглы используют пасту с содержанием абразива и чугунный притир для окончательной обработки. Игла пропускается по притиру для удаления рисок. При этом следует избегать появления новых повреждений.
4. С помощью никелирования восстанавливается рабочий объем иглы.
5. Механически обрабатывается корпус распылителя. Он должен приобрести гладкий и блестящий вид.
6. Иглу вставляют в корпус. Зазор между иглой и корпусом не должен превышать 1–2 мкм. В противном случае никелирование следует повторить.

Таким образом, ремонт распылителя заключается в очистке от нагара, шлифовке и наращивании объёма. Процесс этот достаточно трудоёмок. Если заменить распылитель форсунки сможет практически каждый автовладелец, то для самостоятельного ремонта потребуется специальное оборудование.

Во избежание ошибок процесс притирки распылителей следует рассмотреть более подробно. Для притирки потребуется:

• паста ГОИ;
• густое автомобильное масло;
• дрель.

Паста ГОИ измельчается в порошок и разводится с маслом в пропорции 1 к 2. Затем состав наносится в корпус распылителя, игла зажимается в дрель, и на самых низких оборотах производится притирка к корпусу. При этом необходимо постукивать иглой о корпус в течение минуты. Затем детали промывают в чистом топливе и продувают компрессором. После этого проводится притирка только маслом.

Все элементы, в том числе и сама форсунка, промываются в керосине, продуваются и собираются.

Посадочное место для иглы в корпусе распылителя восстанавливается методом притирки с помощью специальных паст

Для увеличения срока службы распылителя рекомендуется придерживаться ряда простых, но важных правил:

• заправляйтесь только качественным топливом на проверенных АЗС;
• своевременно меняйте топливный фильтр;
• используйте присадки для топлива, очищающие топливную систему от воды и примесей;
• при появлении проблем в работе двигателя незамедлительно проведите диагностику на СТО.

Эти простые рекомендации позволят избежать серьёзных расходов при внеплановой замене форсунок.

Алгоритм замены форсунок на дизельном двигателе достаточно прост. Сделать это может даже неискушённый автолюбитель. Ремонт распылителя более сложен и трудоёмок. Однако при наличии желания и необходимых инструментов его тоже можно осуществить своими руками. Заправляйтесь качественным топливом, своевременно меняйте топливные фильтры, и проблемы с форсунками будут возникать гораздо реже. Удачи на дорогах!

Рано или поздно все сталкиваются со значительным увеличением расхода топлива, падением мощности двигателя, бывают случаи, когда автомобиль отказывается передвигаться. Теми или иными путями, но проблема необходимой замены распылителей может возникнуть. Самый простой способ – это отнести форсунки в дизель-сервис, но тогда придется выложить некоторую сумму. Спорить не нужно, это будет самым правильным методом. Но ситуации разные, до сервиса например, 200 км, я думаю, что сломанный автомобиль не проедет их. Но может, хозяин автомобиля считает, что с этой проблемой он справится не хуже автомехаников, к тому же и денег сэкономит? Именно для таких случаев был написан текст. Также текст поможет Вам не наделать ошибок, ознакомившись с ним, Вы поможете вовремя отказаться от этой затеи.

Так, пытаемся разобраться в устройстве дизельной форсунки, а так же в том, что там происходит и что на что влияет. На рис. 1, а представлено сечение форсунки. Все форсунки (кроме суперсовременных) имеют схожее строение, процессы, которые происходят в одном типе форсунок, аналогичны тем, которые осуществляются в других.

В итоге, работа двигателя жесткая с ударами, мотор может отказаться принимать нагрузку. Кроме того, в незапертую систему не исключено попадание продуктов сгорания, это может стать выходом распылителя из строя.

Что тогда может препятствовать нормальному запиранию системы при внешне исправных деталях? В основном это может происходить из-за того, что возникает боковая сила, которая прижимает иглу к корпусу распылителя. С данной силой борется промежуточный толкатель 10, который разгружает иглу от вероятного воздействия искривленной пружины. Промежуточный толкатель размещен в проставочном корпусе 3. Но бывают и такие случаи, когда причиной возникновения боковой силы становится сам толкатель, причиной может стать выработка. То есть, во время замены распылителей всегда нужно быть готовым к тому, что новый распылитель будет “лить”, если это произойдет, тогда понадобится неоднократная переборка с переворачиванием пружины или с ее заменой, либо придется заменить толкатель. В редчайших случаях придется сменить даже корпус форсунки.

Все остальное в форсунке довольно просто. Так как игла в распылителе не уплотняется, то некоторая часть топлива просачивается в зазор между корпусом распылителя и иглой и попадает в полость “Б”, где располагается пружина 9. Если не удалять оттуда топливо, то как только полость заполнится, игла распылителя потеряет возможность перемещаться, в результате форсунку “запрет”. Для того, чтобы удалять просочившееся топлива предназначен канал “обратки” 7. Осталось добавить, то, что за регулировку величины давления открытия иглы распылителя, отвечают регулировочные шайбы 8. Вся конструкция стягивается гайкой 4. Никаких прокладок внутри форсунки нет, поэтому герметичность стыков можно обеспечить только чистотой обработки и точностью стыкующихся поверхностей.

Итак, вот мы и подошли к самому процессу замены распылителей. Во всем изложении я придерживался мысли, что у Вас есть стенд или аппарат, который может заменить его, на котором после проделанной работы Вы сможете протестировать форсунки. При любой работе связанной с топливной аппаратурой, нужно обязательно соблюдать главное правило — это чистота. Обратите внимание, чистота должна быть не только при непосредственной разборке форсунки, а на всех этапах, начиная с демонтажа форсунок с двигателя.

Дальше только два варианта развития событий: в том случае, если Вами еще не был заменен распылитель, то Вы лишили себя возможности увидеть, чем же были плохи ваши старые распылители. Второй — Вы обрекли себя на чистку новеньких распылителей (данная процедура не всегда успешна). Отсюда вывод — полость форсунки должна быть всегда защищена от попадания пыли, о мусоре и говорить нечего. Кстати, табачные крошки, находящиеся в кармане в огромном количестве, на форсунку действуют губительно. К слову, трубки высокого давления лучше всего снимать пакетом вместе со стяжками (если конструкция двигателя это разрешает), так в процессе сборки Вы будите меньше ломать голову над тем, как все это стояло. При всей простоте этой проблемы, тысячи людей пострадали из-за своей небрежности. В случае, если снять трубки пакетом, не получится, тогда отмечаем на насосе штуцер первого цилиндра, после пометьте сами трубки в том порядке, в каком они стояли. Как показывает жизнь, на этом можно сэкономить огромное количество времени и нервов.

Снятие “обраток” трудностей не составит. Правда, на автомобилях японских производителей там где придется снять рампу “обраток ”, перед тем, как начать ослаблять гайки обраток, нужно одеть защитные колпачки на штуцера. Для того, чтобы снять саму рампу, колпачки придется снять, но потом не забудьте их сразу одеть.

Но чаще всего, форсунки вворачиваются в корпус головки блока. Для того, чтобы выкрутить их, не стоит пытаться использовать рожковый ключ. Даже если вам удалось это сделать, не повредив без форсунку, то ввернуть ее обратно без повреждений, думаю, не получится, так как затянуть форсунку нужным моментом не получится. Почти все форсунки имеют шестигранник на 24 или 27, для того, чтобы их выкрутить вполне подойдут удлиненные торцевые головки. Намного удобнее выполнять эту работу, двенадцатигранными головками. При отсутствии возможности приобрести удлиненные головки, можно выйти из положения, таким путем: от обычной головки отрезаем ее шестигранную часть и привариваем ее к отрезку трубы с одного конца, а с другого конца привариваем ответную часть для воротка. Проблема решена. Вывинчивать форсунки сразу не надо, сначала слегка ее нужно пошатать в резьбе после срывания. Делается это для того, чтобы моментально не испортить резьбу в головке или же саму головку, так как во время предыдущих вторжений в канал могли занести грязь.

Итак, форсунки сняты. Теперь сразу же начинаем удалять из форсуночных каналов уплотнительные шайбы, точнее их остатки и вообще мусор. Удаление шайб зачастую превращается в мучительную стоматологическую операцию. Как правило, нормальные должны шайбы просто сниматься крючком, но иногда приходится придумывать для этого различные индивидуальные “выдергивалки” (например, ввернуть в них метчик и тянуть за него). Ни в коем случае не нужно пытаться подрубить шайбу в канале зубилом. Вы обязательно повредите торцевую часть канала, а исправление таких зарубок потребует снятия головки блока. Проблему испорченного торца попытаться решить установкой хитрых шайб я смело называю авантюрой.

Сняв форсунки, в первую очередь нужно проверить их работоспособность и убедиться, в том, что ранее вынесенный приговор не был ошибочен. Основные критерии оценки работы распылителей:

• при подаче топлива форсунка должна открыться только под заданным давлением;
• до того, как форсунка откроется, подтекание из распылителя недопустимо;
• во время впрыска топлива недопустимы струи и капли;
• факел распыла должен быть ровным, отклонений быть не должно (рис. 2);
• после прекращения впрыска топлива в форсунке некоторое время должно сохраняться давление.

Еще говорят о характерном звуке срабатывания форсунки, однако звук не нужно считать объективным параметром оценки форсунки, но и игнорировать данный параметр не нужно. Если оказалось, что замена распылителей действительно необходима, то на форсунки надеваем защитные колпачки и начинаем готовить рабочее место. Вся подготовка заключается в тщательной уборке и мытье стола и тисков, понадобится как минимум две ванночки с чистой соляркой, необходимые ключи (как правило, два) и, возможно, понадобится еще ножик – все лишнее будет мешать работе. Если у Вас в гараже отсутствует специальное устройство для фиксирования форсунок при разборке. Значит, разбирать придется в тисках. Сразу скажу, форсунки автомобилей японских производителей, у которых “обратка” идет через рампу, ни в коем случае нельзя зажимать в тиски, так как при зажиме кромки уплотнительной поверхности под “обратку” сминаются (рис. 3).

Такие форсунки можно разбирать, поместив их в накидной ключ, который зажат в тисках (рис. 4).

А вот форсунки немецких производителей без ущерба для здоровья можно разбирать в тисках. Но для разборки форсунки нельзя пользоваться рожковыми гаечными ключами. Начинаем с того, что это довольно неудобно, но существует и причина важнее, например, накидные гайки корпуса форсунок некоторых двигателей (например: Mercedes OM601,602,603) при попытке собрать или разобрать их при помощи рожкового ключа почти всегда трескаются. А эта деталь довольно дорогая, к тому же купить ее не так то просто. Поэтому для разборки форсунок будем использовать ту же удлиненную головку, что и для снятия с двигателя. Ослабляем затяжку накидной гайки, после свинчиваем ее руками. Часто она может скручиваться вместе с распылителем, который прикипел к ней. Распылитель, после того, как гайка будет снята, можно выколотить подходящим стержнем, а полость гайки можно очистить ершом для очистки клемм АКБ.

Разумеется, для выполнения этой работы нужно отойти от чистой зоны на пару метров. Гайку нужно промыть в первой ванночке – она будет для грязных дел, после гайку, кладем стекать в сторону на лист бумаги. Теперь начинаем снимаем промежуточный корпус, его ополаскиванием в чистой ванночке, сливаем корпус форсунки, который зажат в тиски, топливом и кладем промежуточный корпус на место, больше ничего не трогаем. Берем новый распылитель, не разбирая его, ополаскиваем его в чистом топливе. Вытаскивать промежуточный корпус или распылитель (впрочем, как все детали топливной аппаратуры) из ванночки после споласкивания нужно так, чтобы стекающее топливо уносило с собой все пылинки с сопрягаемых поверхностей (рис. 5 и 6).

Таким образом, процедура замены распылителя превратится в череду сборок-разборок-проверок, одни и те же операции Вам придется повторять до тех пор, пока не достигните требуемого результата. Наконец, нужного результата мы достигли, работа форсунок нас устраивает и их можно устанавливать на двигатель.

Перед тем, как начать вворачивать форсунки нужно убедиться, проворачивая стартером коленвал, в том, что в цилиндры не попала вода или другой мусор, а также можно посмотреть по масляному щупу.

Обратная сборка хлопот доставить не должна, но это в том случае, если вы не погорячились и при снятии пометили все трубки и штуцера. Всего лишь несколько советов. Перед тем как поставить трубку высокого давления, нужно промыть снаружи и пролить топливом изнутри. И да, не пренебрегайте установкой на место зажимов, которые собирают трубки в пакет. Такие зажимы предназначены не для эстетики. Они препятствуют возникновению вибрации. Трубки без зажимов ломаются очень быстро (их как будто ножом разрезает).

Ну вроде бы все, из аппаратуры можно выгонять воздух и пробовать запускать двигатель. На чем лучше всего проверять работоспособность форсунок бесспорно, лучше всего использовать стенд для проверки форсунок, данный стенд может быть сложнейшим электронным за несколько тысяч долларов и очень простым, можно даже сказать примитивным в духе пятидесятых годов (рис. 7) или же самодельным (рис. 8).

Для этого нужно сделать трубку – тройник, одним концом которая будет присоединяться к одному из штуцеров высокого давления ТНВД, на другой конец мы будем крепить форсунку, а на третий прикрепим манометр атмосфер на 200-300 можно конечно больше, но на край и этот сгодится. Сначала прокручиваем стартером двигатель, пока форсунка не начнет стрелять, а затем уже не оставив включенным зажигание, проворачиваем уже вручную. Конечно это мучительно, но если другого выхода нет сойдет.

На такте сжатия в камеру сгорания из цилиндра перетекает воздушный заряд с огромной скоростью. В камере сгорания из-за ее формы, в этот момент возникает направленный вихрь, в этот вихрь топливо и впрыскивается. Существуют разные распылители и разные величины давления впрыска топлива в зависимости от степени сжатия и конструкции камеры сгорания форма и скорость вихря различна. Проектировщиками устанавливаются рекомендуемые, допустимые величины давления впрыска для каждого мотора.

Нужно отметить свойство топливных насосов роторного типа фирмы LUCAS – на данных насосах жесткие требования к точности регулировки давления впрыска в пределах комплекта форсунок. В двигателях с такими топливными насосами, поиск неисправной форсунки методом отключения невозможен. Так как двигатель будет тут же глохнуть из-за того, что подача топлива в остальные форсунки прекратится.

В большем числе случаев давление открытия современных форсунок можно отрегулировать путем подбора толщины проставочной шайбы между корпусом и пружиной. В хороших мастерских имеются наборы таких шайб, которые могут решить проблемы с регулировкой. А вот любители должны знать, что существуют шайбы различных диаметров, они предназначены под разные корпуса форсунок, и бывают в исполнении с отверстием и без него. Шайбы без отверстия можно заменить шайбами с отверстием, но недопустима обратная замена. Также недопустимо применение шайб “неродного” диаметра.

Отличительная особенность форсунок японских производителей двигателей это отвод “обратки” в специальную рампу через торец форсунки. Если разбирать неаккуратно, произойдет деформация уплотнительного торца форсунки, вследствие деформации герметичного уплотнения “обратки” добиться не удастся. Некоторые начинают “эксперименты” с подтяжкой гаек рампы и с подкладыванием уплотнительных шайб под гайки. Единственный способ решения этой проблемы это подрезание на токарном станке уплотнительного торца форсунки. Но имейте в виду, что торцеванием можно исправить только одну поверхность форсунки, поэтому форму канавки на торце может оказаться деформированной настолько сильно, что уплотнительная шайба уже не сможет перекрыть ее. Такую форсунку только менять.

Глупые попытки подтянуть текущие или потеющие обратки почти всегда приводят к деформации фланцев рампы обраток. С этими фланцами уплотнения добиться не получится, их придется восстанавливать. Это довольно просто, можно сделать вручную шлифованной плитке, положив на нее наждачную бумагу.

•
  •
• Members
• 7260 сообщений
• Город: Иркутск
• Имя: Александр

есть пыточный стенд и одна мертвая форсунка на опыты..
изначально она была заклинившей, после разборки промывки и тп – фыркает почти хорошо, но немного сцыт и не держит давление..
немного потер ее пастой 20мкм – работать стала однозначно лучше, но давление по прежнему держит плохо..
потер пастой 10мкм – вроде бы начала чуть лучше держать давление..
потер пастой 3мкм – практически вернулся в исходное состояние – сцыт со страшной силой, давление не держит вообще..

владеет ли тут ктонибудь технологией притирки распылителей дизельных форсунок?
и есть ли вообще в этом смысл или умерла так умерла – менять распылитель и не страдать?

форсунка самая обычная дросселирующая..

•
  •
• Members
• 53 сообщений
• Город: Оренбургская область
• Имя: Каминский Олег
•
  •
  •
• Members
• 8511 сообщений
• Город: Львов
• Имя: Андрей
•
  •
• Members
• 852 сообщений
• Город: г.НАХОДКА Приморье
•
  •
• Members
• 7260 сообщений
• Город: Иркутск
• Имя: Александр

не понял, новые то зачем притереать, у них весь смысл в том и состоит что они с завода притертые уже..

тнвд – следующий этап, негде и некогда мне щас им заниматься..
впрочем я и форсунки то так – для профилактики снять решил, просто хочу подготовиться к тому что возможно там обнаружу..
