Привет всем счастливым обладателям Аккордов!
Хочется добавить ещё немного информации по ремонту наших болезненных реек!)))) Много всего по этому поводу обсуждалось, я тоже решил поделится своим опытом.
Проблема собственно была как у многих – это раздражающий стук, сначала с правой потом и с левой стороны. Я всё это терпел пока не начал потеть правый сальник. Скоро зима и я принял решение устранить данную проблему! Заказал в интернете рем.комплект, втулку(стопорную гайку), регулировочную втулку,верхний сальник золотника(он идёт с подшипником), правый пыльник, неделя ожидания и всё пришло. И ещё один литр свежей PSF.

Из не обычного инструмента понадобится большие ключи (32, 40, 46), вороток со средним квадратом, денометрический ключ (можно без него), желательно электро дрель и сверло (4 или 5 мм), ключ для трубок (17-19), большой шприц с трубочкой (жидкость из бачка извлекать).

Теперь весь процесс по порядку:

1.загоняем авто на эстакаду (яму), вывешиваем передние колёса.

2. откачиваем жидкость из бачка

3. Разбираем верх (в салоне)

просто потяните защиту на себя она держится на зажимах.

4. откручиваем кардан рулевой колонки.

5. Стягиваем кардан со шлицов в верх.
ВАЖНО:Когда кардан уже снят нужно зафиксировать рулевое колесо, дабы никто руль не крутил.
Так как можно порвать шлейф под рулём.

6. откручиваем три гайки на 10 и снимаем пыльник.

снять этот пыльник проблематично. мешает шумоизоляция и коврик, пыльник стоит под ними. Ладно снять, вот поставить его на место вот это гемор. Так что пригодится пару пачек успокоительного. )))

фиксатор и резинку лучше снять. резинка смещена в низ относительно вала.

7. Откручиваем рулевые наконечники. Съёмника у меня под рукой не оказалось, я сделал проще открутил гайки не до конца так чтобы гайка была в ровень с концом резьбы наконечника. Это нужно чтобы резьбу не испортить ударом. Всё с низу ударяем молотком и вуаля. наконечник отошёл. откручиваем гайку и всё. Если палец прокручивается то прижмите монтировкой наконечник с верху и откручивайте на здоровье!) Фотку к сожалению не сделал((

8. откручиваем крепление самой рейки.
Нижний крутим с низу а тот что выше удобнее крутить с верху

9. откручиваем с низу три болта теплового экрана.

Затянуты они от души!) понадобится вот такой ключик.

11. откручиваем сначала синий болт скобки, держит трубку, потом остальные.

для удобства понадобится вот такой набор с карданом.

12. для снятия рейки нужно опустить балку. можно за одно заменить втулки стабилизатора, я так и сделал.
итак опускаем балку:

опускаем на 3-3.5 см этого вполне хватит, правый болт оставляем, на нём будет держатся балка, а левый выкручиваем совсем и убираем проставку (она мешает откручивать втулку стаба)

13. снимаем рейку в левую сторону

моем тщательно бензинчиком и несем ее в тёплый гараж))

14. откручиваем наконечники понадобится два ключа на 19 и один на 14

снимаем пыльники и откручиваем тяги(не испортите пластиковые упорные колечки они ещё пригодятся), сдесь нужны ключи на 22 и 32 (32 нужно будет доработать что бы он был не шире 10 мм иначе не влезет)

15. выкручиваем регулировочную втулку ключ на 40 и вороток с средним квадратом.

выработка тефлонового покрытия до метала

16. откручиваем два болта, трубки и снимаем золотник.

17. выбиваем вал золотника (у меня он легко вышел)

колечко есть в рем.комплекте.

18. далее откручиваем направляющию гайку, она закернина. Я высверлил не много и она без проблем открутилась.(гайка толстая, сверлите не бойтесь))

ВАЖНО: не зажимайте сильно корпус в тиски, его можно деформировать и всё. рейку можно будет выкинуть. Гайка под
ключ на 46

19. далее нужно выбить сальник тот, что под гайкой. Сложность в том, что вал будет пружинить из-за воздуха и масла тех, что остались за выходным штуцером.
я сделал так: вытянул вал максимально из корпуса и прижал вал в сторону так, чтобы появился зазор между валом и сальником, главная цель выпустить воздух(он сильно пружинит). Затем надставляем что нибудь на пртивоположную сторону вала и пробуем выбить сальник (у меня вышел легко). Я использовал удлинитель из набора.

второй сальник выбивается в ту-же сторону, что и первый.

выбивать нужно аккуратно чем-то мягче стали не повредив внутреннею рабочею поверхность, я нашёл какую-то палку в гараже и легко выбил сальник.

видим, что под сальником стоит шайба

21. Промываем корпус тщательно бензином и загоняем новый сальник (перед сальником не забудьте поставить шайбу)

новую шайбу можно взять из рем. комплекта

новый сальник я запрессовал головкой на 27 и двумя удлинителями

22. Теперь нужно заменить манжеты на валу, там их две штуки: одно кольцо белое, по виду как из пластика, а под ним другое – резиновое (пластиковое колечко нужно одевать очень аккуратно – оно трудно растягивается, можно порвать, я например, его немного нагрел над лампой-переноски.)

вот что получилось в итоге

23. устанавливаем вал в корпус, перед устововкой матните немного изоленты на торец вала чтобы не закотцать сальник.
ВАЖНО: Вал вставляйте аккуратно помните, что зубьями вала так-же можно испортить сальник!

24. Второй сальник задавливаем новой гайкой.

25. Смазываем всё это дело, я использовал фиоловою смазку, можно конечно и литолом, в общем кому чем хочется!))

26. теперь меняем сальник и подшипник золотника. Я подобрал головку из набора точно не помню какую и запрессовал в начале сальник потом подшипник (надписями наружу, так чтобы после установки их было видно).

Ставим вал золотника на место, проверяем, чтобы вал вращался без особых усилий. Смазываем всё, особенно подшипник и шлицы.

ставим всё это на рейку (не забудьте поменять колечко оно есть в рем.комплекте)

27. ставим регулировочную втулку (не забываем всё смазать)

Как я регулировал:
Я закрутил пока не упёрлась потом открутил на один оборот и снова завернул пока не упёрлась и отпустил примерно на 20 градусов (всё это нужно чтобы пружина встала на своё место) Если по уму то нужен денметрический ключ и всё это сделать с определёнными усилиями. У меня ключа не нашлось. После сборки руль туже не стал и стук (если кочать рулём) на заглушеном двигателе ушёл в прошлое!)))

28. Прикручиваем трубки на свои места (забыл сделать фото)

29. прикручиваемыем рулевые тяги, не забываем поставить пластиковые упорные кольца

ставим новые стопорные кольца (усами в вал) они есть в рем.комплекте

31. прикручиваем рулевые наконечники (изгиб в перёд)

Всё. теперь ставим на авто. Порядок описывать думаю не стоит!)))

вот несколько фоток втулок которые я за одно заменил. Я поставил себе полеуретановые втулки меньшего диаметра вместо 26.5 мм поставил 25.4 мм так как сам стабилизатор оказался подношеным.

Удачи всем в ремонте своего любимого авто))).

Рулевое управление — одна из самых важных частей автомобиля. Ее основное назначение — связать вместе передние колеса и рулевые, задать машине направление движения. Именно благодаря ей определяется направление движения автомобиля на дороге.

Правда, как и любая другая часть автомобиля, она подвержена износу и поломкам. Они сказываются на безопасности движения, езде, износе других частей автомобиля. Особенно сильно изнашиваются в такой ситуации покрышки. Поэтому важно следить за исправностью этой детали и вовремя устранять неполадки.

На автомобиле «Хонда» эта деталь отличается высоким уровнем надежности. Как правило, до пробега в 18 тыс. км никаких сложностей с ее эксплуатацией не бывает. У нее нет типичных поломок, которые не характерны другим маркам автомобилей. Базовые поломки случаются по тем же причинам, что и у других автомобилей.

В большинстве случаев на автомобилях стоят гидравлические рейки, но некоторые автомобили «Хонда» оснащены электрорулевыми деталями. Они быстрее снашиваются, в них чаще всего выходит из строя втулка правого конца вала. В этом случае самостоятельно провести ремонт рулевой рейки «Хонда цивик» невозможно, поскольку это требует специального инструмента и большого опыта работы с деталями.

Основные признаки, которые говорят о необходимости ремонта, — это стук, раздающийся из-под передней подвески, когда руль поворачивают в сторону. Как правило, это говорит о необходимости замены разбитых втулок червячной пары. Подтекание рабочей жидкости требует замены поврежденных сальников и очистки деталей от коррозии.

Еще одна проблема, которая говорит о необходимости ремонта рулевой рейки «Хонда Фит», — люфт руля. Возникает он обычно из-за выработки штока распределителя или зубьев червячной пары. Замена этих деталей требуется и при закусывании руля. Если руль туго идет, скорее всего проблема в коррозии узла. Устранить ее можно только полным ее разбором и очисткой каждой детали.

Надо понимать, что ремонт рулевой рейки «Хонда Аккорд 8» — дорогостоящее удовольствие. Кроме того, он занимает немало времени.

Сложность также заключается в том, что на некоторые модели автомобиля трудно найти полный комплект узла. Тогда приходится подбирать детали с разных авто, но в этом случае гарантия работы узла будет невысокая. Иногда более оправданной будет полная замена рейки на новую оригинальную.

Теперь давайте подробно разберем типичные поломки и пути их устранения.

В этом случае ремонт рулевой рейки «Хонда Аккорд 7» можно попробовать предотвратить, отрегулировав степень затяжки гайки. Но если картер или вал рулевой рейки имеют механические повреждения или деформации, придется все же провести ремонтные работы. Стоимость их, как уже говорилось, будет довольно высокой.

Это одна из базовых причин поломок узла. Поломка подобного типа обычно не требует серьезного ремонта. Если отдать машину в автосервис хорошему специалисту, он сможет просто отрегулировать люфт, потратив на это сравнительно немного времени.

Если возникает подтекание в данном узле автомобиля, это говорит об износе сальника. Его повреждения приводят к нарушению герметичности системы. Через образовавшиеся разрывы вытекает технологичная жидкость, что требует срочной и обязательной замены сальника. Это сложный и ювелирный процесс, который требует снять болты (практически всегда они покрыты коррозией), поперечную балку, а в особо сложных случаях необходимо вывесить двигатель.

Стук, как правило, появляется из-за преодоления на больших скоростях различных препятствий. Он говорит об износе, а порой и разрушении втулок. В этом случае их необходимо заменить. Для этого узел придется демонтировать, заменить поврежденные детали, установить ее обратно, а потом отрегулировать ее работу. В этом случае ремонт рулевой рейки «Хонда СРВ 3» требует специального инструмента, поэтому самостоятельно провести его без определенных навыков практически невозможно.

Любой ремонт — это целый перечень работ, направленных на восстановление работы механизма в режиме, предусмотренном производителем. В процессе необходимо выявить и устранить неисправности, заменить детали, отрегулировать их работу.

Прежде чем провести ремонт, надо подготовить автомобиль к работам. Для этого демонтировать все узлы, которые закрывают доступ к узлу: воздушный фильтр, резонатор, аккумулятор. Его снятие тоже проводится по особой процедуре. Когда он снят, его разбирают и чистят все детали.

Чтобы провести правильный и адекватный ремонт детали, надо провести ее четкую диагностику, а также сопряженных с ней узлов. Поэтому ремонт рулевой рейки в СПб необходимо проводить на станциях технического обслуживания только квалифицированными специалистами.

Чтобы провести ремонт узла, потребуется ремонтный комплект, который обойдется примерно в 50 USD, затем пыльники к ней (примерно по 30 USD), втулка рулевой колонки, которая стоит порядка 15 USD, литр жидкости ГУР.

Из инструментов понадобятся исправный ГУР (если прежний сломан), разводные ключи, головки и надежные тиски. При сложном ремонте, который требует подвешивания двигателя, необходимо специальное оборудование.

В зависимости от типа поломки по-разному проводится ремонт узла.

При незначительных неисправностях или профилактических работах проводится промывка и прочистка системы. Это занимает немного времени и требует не так много средств.

Этот тип ремонта требует снятия узла. Затем проводятся такие работы, как:

• снятие и разборка узла;
• промывка и прочистка узла и его деталей;
• замена деталей, которые не поддаются восстановлению;
• проверка и чистка зубчатого вала;
• замена компонентов (кольца, сальники, пыльники и прочее);

В зависимости от повреждений и износа деталей ремонт может занять от пары часов до пары дней. По окончании ремонта проводится несколько этапов ее регулировки и проверки на работоспособность.

Поскольку подобный ремонт занимает немало времени, не каждый готов ждать несколько дней, пока он закончится. В этом случае проводят замену отработанного узла на уже собранный новый той же конфигурации. Это тоже долгий и трудоемкий процесс.

1. Вначале необходимо снять клемму аккумулятора, открутить около педалей боль на 10 и отсоединить вал рулевого механизма.
2. Затем машину поднять, отсоединить колеса, открутить рулевые наконечники суппорта. Иногда заодно снимают пыльник, не снимая наконечника.
3. Затем надо с узла снять фишки и открутить болты, которые держат подрамник.

Сборка узла проводится строго в обратной последовательности. Когда отремонтированная или новая рейка будет установлена на место, надо провести неоднократное тестирование работы узла, которое определит точность проведенных работ, укажет, насколько машина готова к дальнейшей эксплуатации.

О качестве работы говорит отсутствие шумов и сложностей при вращении руля, стабильный уровень жидкости гидроусилителя, отсутствие ее вспенивания. Профилактические работы в районе узла надо проводить каждые полгода.

Как видим, ремонт рулевой рейки «Хонда» — сложная работа, которая требует большого опыта, знаний, квалификации и специальных условий даже для простой замены сломанного узла на новый. Сделать это в условиях обычного гаража практически нереально.

Стоимость нового узла высокая, работы по его ремонту или замене занимают много времени. Поэтому гораздо разумнее вовремя обращаться в автосервис к специалистам за диагностикой и профилактикой всех его деталей.

Машины меняются, друзья и форум остаются. [mikrob.ru]

Сообщение Patyas » 06 окт 2008, 21:44

Сообщение _Racer » 07 окт 2008, 05:29

Сообщение minus80 » 07 окт 2008, 05:46

Сообщение _Racer » 07 окт 2008, 11:25

Сообщение aNDREJ » 07 окт 2008, 11:46

Сообщение Novo » 09 окт 2008, 05:44

Сообщение Patyas » 09 окт 2008, 21:29

Сообщение Novo » 10 окт 2008, 05:33

Сообщение minus80 » 10 окт 2008, 11:06

Сообщение Гость » 10 окт 2008, 11:42

Сообщение _Racer » 11 окт 2008, 14:30

minus80 причем тут ось. люфт – “зазор “

Гость уменя такое же. и причем звуки на не заведенном движке и на заведенном – разные. и все они только на стоячей машине.

ну я 150-160 ездил по трассе – машина не гуляет, четко реагирует на руль.

пока не хочу лезть, но есть желание провести какнить полую ревизию. снять рейку и поглядеть.

Сообщение Patyas » 12 окт 2008, 22:35

Ремонт рулевой рейки процесс

Ремонт рулевой рейки Хонда Аккорд. Как убрать стук в рулевой рейке Honda accord 8

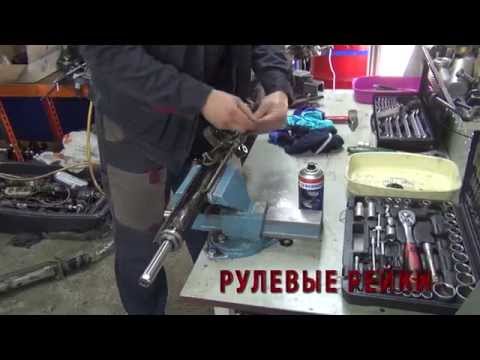

Ремонт рулевой рейки Хонда срв

Honda CR-V 2007 год. Устраняем стук в ЭЛЕКТРИЧЕСКОЙ РУЛЕВОЙ РЕЙКЕ

ремонт рулевой рейки хонда црв 1

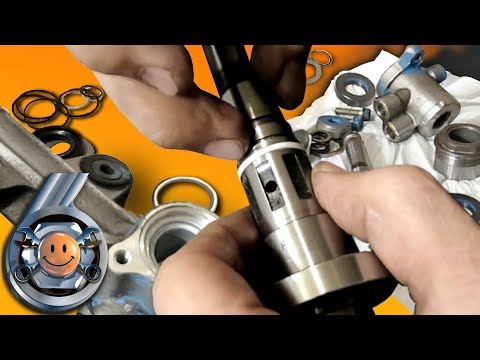

Honda Odyssey 2wd RA6 2001 рулевая рейка

Honda – стук рулевой рейки.

Причины стука рулевой рейки. Как правильно подтянуть рейку

Что делать, если застучала рулевая рейка?

Если вы хотите записаться на ремонт рулевой рейки для Honda Stepwgn, Вам необходимо:

1. позвонить по телефону: +7(495)369-94-41, объяснить мастеру приемщику проблему и характерные признаки;
2. Мастер сориентирует Вас по стоимости, времени и срокам ремонта (цена может отличаться от стоимости на сайте, как в большую так и в меньшую сторону, время ремонта обычно 2-3 часа);
3. Вы приезжаете, мастер делает осмотр на месте и говорит, цену и стоимость;
4. Наши мастера производят снятие, ремонт и установку рейки на Ваш автомобиль;
5. Вы проверяете, оплачиваете, получаете гарантию на работы.

Если вам нужно заменить рулевую рейку своего автомобиля Honda StepWGN или отремонтировать рейку и другие элементы системы рулевого управления – наш автосервис к вашим услугам. У нас в продаже новые и восстановленные рулевые рейки и ГУР на самые разные иномарки и авто отечественного производства.

Но прежде, чем покупать новую рейку наши мастера проведут диагностику вашей «родной» рейки и определят, подлежит ли она ремонту. Если износ деталей рейки слишком велик (износились зубья и корпус) – более разумно полностью заменить рейку. При незначительных неполадках мы выполним ремонт рулевой рейки Honda StepWGN оперативно, качественно и с гарантиями для вас на 50тыс. км или год эксплуатации авто.

Качественный ремонт позволяет восстановить ресурс рулевой рейки примерно на 70-80%, этого вполне достаточно, чтобы рейка прослужила вам еще очень долгий срок.

Установка новой или восстановленной рейки ХОНДА СТЕП ВАГОН в нашем сервисе проводится в самые короткие сроки. В комплексе наши мастера производят диагностику шлангов и насоса гидроусилителя руля, а также всех уплотнителей.

Нередко прокладки нуждаются в замене. Обязательно оценивается состояние жидкости ГУР, если она помутнела, ее состояние неудовлетворительное – в систему заливается новая жидкость и осуществляется прокачка.

У вас есть вопросы? Звоните в удобное вам время или сразу приезжайте в один из наших автосервисов в Москве, которые расположены в четырех округах (адреса вы найдете на странице «Контакты»).

За данный отчет спасибо Михаилу199 активному Хондоводу и мастеру своего дела и активному участнику группы ВКонтакте — Василию Ершову за редактирование.
Рулевую рейку Honda Civic нельзя назвать болезнью в полном смысле слова, но при 180000 — 200000 км пробега даже она приходит в состояние “усталости”. Через потрескавшиеся от времени, надорванные пыльники внутрь рейки попадает грязь. Под действием абразива, находящегося в дорожной пыли и попадающего с грязью внутрь рейки начинается процесс ускоренного изнашивания рулевого механизма. Плюс, без защиты, направляющие рейки довольно быстро ржавеют. Не лучшим способом ремонта является зачистка ржавчины и наполнение рейки новой смазкой, особенно если смазка не предназначена для работы именно в рулевой рейке. При неправильной работе рейки нагрузка идет и на гидроусилитель руля (ГУР) вследствие чего он изнашивается быстрее, чем при исправной рейке. Новая рейка OEM Honda стоит порядка 1200-1500 долларов, а то и больше, что, согласитесь, при цене автомобиля в 7000 у.е. становится просто золотой деталью. Контрактная рейка, она же отремонтированная, стоит немного дешевле, но в том же диапазоне цен, 500-1000$. Что делать? Конечно, не унывать, а ремонтировать рейку своими силами.

Для начала вам понадобятся следущие вещи, общая цена ремонта 100-150$

• Ремкомплект рулевой рейки — 06531-S04-J51 (50$)
• Пыльники к рейке — 53534-ST0-013 и 53534-SR3-N52 (30$)
• Втулка рулевой колонки — 53416-S04-J51 (15$)
• Жидкость ГУР — Honda PSF 3 бутылочки либо 1 литр
• Хорошие тиски
• 10, 12, 14, 17 : головки и ключи
• Разводной ключ 34 или 36 примерно
• Живой ГУР, если сломан

Первым делом снимаем рулевую рейку Honda Civic. Открутите два шланга на самой рейке. Шланги идут от насоса к рейке, и от рейки к бачку с жидкостью. Чтобы это было проще сделать, нужно сначала открутить другие крепления этих шлангов, они крепятся к подрамнику маленькими болтами на 10.
Первым делом скидываете мягкую трубку, которая идёт от бачка до рейки (крепление хомутом) затем откручиваете разрезным ключом на 14 жёсткую трубку высокого давления, которая идёт от насоса до самой рулевой рейки.
Также придётся снять среднюю часть выхлопа и небольшую металлическую защиту, закрывающую рулевую рейку снизу, снять рулевые наконечники и тяги, и в салоне открутить два болтика на 10, которые держат кардан между рулевой колонкой и рулевой рейкой и вынуть кардан вверх. Далее выдвигаем направляющую рулевой рейки в одну сторону (я двигал вправо) и вытаскиваем её.

Болты на 10мм, держащие кардан рулевой рейки

Верхний болт в рулевой колонке достаточно просто ослабить и, передвинув рулевой карданчик вверх, отсоединить его от рейки.

ВАЖНОЕ НАПОМИНАНИЕ! После того как вы снимете кардан, ни в коем случае не крутите рулем! Без рейки у руля не будет ограничения хода и, вращая его в любую из сторон, можно испортить шлейф контактов на руле. Руль крутить при необходимости можно! Но всегда возвращайте его в то положение, в котором вы его сняли! Также, прежде чем разъединять этот карданчик между рулевой колонкой и рейкой, поставьте колёса в ровное положение и в таком же положении старайтесь сохранять руль на всём протяжении работ.

Сняв рейку, вы будете очень недовольны ее внешним видом, кругом грязь, ржавчина, да-да, и в таком состоянии большинство узлов на вашей машине, но сейчас забудьте про это. Через некоторое время вы собственными руками приведете рейку в отличное состояние, и она прослужит вам еще очень долгое время, главное – это внимательность и аккуратность. Откручивайте абсолютно всё, что есть на рейке, и старайтесь не перепутать и не потерять снятые детали!

Начните с направляющей втулки. Для этого откручиваем контргайку (размер 34 или 36, я пользовался разводным “газовым” ключом) потом выкручиваем ключом на 14 натяжитель и вытаскивайте пружину и саму втулку. Далее гаечным ключом на 12 откручиваете трубки, которые остались на рейке. В моём случае была жуть:

Болото и ржавчина внутри рулевой рейки.

Ключом или головкой на 12 откручиваем два болта распределителя и вытаскиваем его.

Болты распределителя вывернуты

Как вы понимаете, все снятые детали просто необходимо очистить от слоя грязи и как можно лучше отмыть. Но самая тяжелая часть работы у вас еще впереди.

При сборке рейки на заводе после закручивания основной гайки на теле рейки керном или прессом продавливается маленькая точка, фиксирующая гайку и не дающая ей произвольно выкрутиться под действием ударов и вибрация, возникающих при езде на автомобиле.

Это точку нужно высверлить сверлом диаметром 3мм на глубину примерно 2.5 — 3.0 мм. Если вы не высверлите эту точку, то вы рискуете, выкручивая эту гайку, сорвать на ней резьбу. Первоначально именно у меня так и получилось. Пришлось искать новую гайку, а точнее покупать мертвую рулевую рейку и с неё аккуратно выкручивать эту гайку.

А отсверливать нужно было так

Если все правильно отсверлить – то гайка легко выкручивается, и резьба остаётся на месте. К сведению оригинальная гайка стоит порядка 100$ или 6000 р и ждать её под заказ около месяца. Выкрутив ограничительную гайку, максимально вытаскиваем направляющую рейки и потом аккуратно выпрессовываем её вместе с сальником. После чего берём специальную оправку и с её помощью выпрессовываем второй сальник. (По мануалу вроде подходит головка на 17, но у меня она подклинивала, поэтому рисковать я не стал и выточил себе специальную оправку). В принципе с разбором всё. В очередной раз все промываем и очищаем!

Перед сборкой стоит обратить внимание на пару моментов. Основной причиной, по которой начинают умирать наши рейки, является наша собственная невнимательность. А именно – порванные пыльники рулевой рейки. Не думайте, что если вы намотаете на рулевую тягу пакет – то туда не просочится грязь, песок и вода. Всё это приводит к образованию на рабочем валу рейки ржавчины, которая, образуя неровные наросты или ямки, как раз таки и портит сальник. В моём случае всё было достаточно печально. Чёрная полоска на валу и точки — это ржавчина, которая въелась довольно глубоко. И из-за нее сильно текла рейка.

В таком случае есть несколько вариантов решения:

• Отдать вал на шлифовку токарю (но важно учитывать, что слишком много снимать нельзя)
• Купить новый вал (К моему удивлению его стоимость заметно ниже, чем у рейки в сборе)
• Шлифовать вал самим (что я, собственно, и сделал)

Получилось, разумеется, так себе. Но, забегая вперед, скажу, что результат себя оправдал

После того как подготовили свой старый вал или купили новый можно приступать к обратной сборке.

Мой шлифованный вал и рейка

ВНИМАНИЕ! Обязательно заранее приобретайте оригинальный ремкомплект рулевой рейки! (06531-S04-J51).

Оригинальный ремкомплект Honda

В ремкомплект входит все, что вам понадобится

Первым делом меняем резиновое и пластиковое колечки на направляющей рейки. Снимаем старые кольца и надеваем новые из ремкомплекта, вначале резиновое, а затем и пластиковое.

Обязательно разравниваем пластиковое кольцо, чтобы оно не было нигде перекручено.

В саму рейку в обратной последовательности закладываем железную шайбу из купленного ремкомплекта. По сути, просто закидываете её в корпус рейки.

Перед установкой первого сальника, согласно мануалу, зубья на валу необходимо обмотать специальной лентой. Если быть точнее то речь идет об обычной ФУМ ленте, которую можно купить почти в любом хозяйственном магазине, где есть отдел сантехники. Обмотать вал необходимо для того, чтобы, когда вы будете одевать крайний сальник, вы не повредили его рабочую поверхность о зубья на валу.

Вал, обмотанный ФУМ лентой

Наматывать ленту нужно от центра вала к краю, в таком случае, когда вы будете одевать сальник, он не будет цепляться за ленту, а будет проскальзывать по ней. Затем слегка смазываете сальник и одеваете его на вал, так чтобы его ровная сторона смотрела от центра к зубьям.

Затем вставляете направляющую рейки в корпус. Из-за сальника вал легко не вставится, его нужно запрессовывать. По сути, валом вы запрессовываете сальник на место.

Потом ставите второй сальник ровной стороной к себе и закручиваете ограничительную гайку.

Правильная установка сальника

После того как вы закрутили ограничительную гайку, на рейке можно керном набить такую же точку как было сделано на заводе для того, чтобы гайка не раскрутилась. (Лично я не стал этого делать, а старое место просто замазал герметиком).

Далее ставим на место распределитель жидкости, поменяв на нём уплотнительную резиночку из ремкомплекта. Но, прежде чем это сделать, нужно будет провернуть вал зубьям вдоль распределителя. Затем в нижний подшипник нужно набить немного новой смазки. Это необходимо для того, чтобы распределитель легче крутился, и не было посторонних шумов. Учтите, что если ваша рейка довольно долгое время текла – то в этом подшипнике не осталось нормальной смазки. Поэтому это обязательно нужно сделать. Также желательно промазать и подшипник на самом распределителе.

Набиваем новой смазки в нижний подшипник

Зубья на валу тоже смазываем новой смазкой. Только не кладите ее слишком много.

Теперь единственное, что осталось поставить – это направляющую рулевой рейки. Тут тоже есть небольшой нюанс, на который, думаю, было бы неплохо обратить внимание. Если ваша рейка застучала, но не потекла – причиной этого не всегда являются тяги и наконечники. В некоторых случая люфт в рейке появляется из-за износа этой направляющей. Так как её часть, которая соприкасается с валом, сделана из пластика – то она изнашивается, что приводит к появлению свободного хода между зубьями на валу и зубьями на распределителе жидкости. В своём нормальном состоянии пружинка и эта направляющая прижимают вал к распределителю, убирая тем самым люфт между зубьями.

На фото видно, слева старая изношенная втулка, а справа – новая оригинальная (к слову стоит она где-то 10$ или 600руб.)

Слева – иношенная, справа – новая направляющие рулевой рейки

Иногда бывает достаточно просто поменять эту направляющую, и все проблемы с люфтами решены.

Но вернёмся к нашей рейке:

Прежде чем установить направляющую, необходимо нанести некоторое количество смазки на её пластиковую часть

Перед установкой новую направляющую необходимо смазать

Далее ставим направляющую на место. Потом кладём шайбочку, если она у вас была, и ставим на место пружинку. Перед установкой пружинки смажьте обратную часть направляющий втулки или саму пружинку и закрутите болт на его место.

Согласно мануалу по переборке рейки, чтобы правильно установить усилие давления направляющей нужно болт, который ее фиксирует сначала закрутить моментом 25Нм, а потом ослабить его. Это делается для того, чтобы подровнять вал и направляющую, а также немного разработать пружину. После того как ослабите этот болт, его нужно закрутить, но уже меньшим моментом всего 3.9Нм. После чего, придерживая болт ключом на 14, накручиваете и затягиваете тонкую контргайку.

После этого прикручиваем все трубки? которые были на рейки и ВСЁ. Рейка готова.

Ваша рулевая рейка как новенькая!

После ремонта самой рейки устанавливаем снятые запчасти обратно на машину. После того как засунете рейку на место, первым делом прикрутите трубки высокого давления (от насоса до рейки) и шланг обратки. После чего можно смело прикручивать рейку к подрамнику. Затем прикручиваете рулевые тяги, одеваете пыльники и прикручиваете наконечники. Если вы смогли снять рейку самостоятельно, то и собрать обратно тоже должны суметь, там чисто конструктор. Для установки руля выставите колёса приблизительно в ровном положении, после чего одевайте карданчик рулевой колонки на рейку.

Далее заливаем в бачок жидкость ГУР, Оригинал HONDA PSF. Так как жидкость из системы была слита полностью, вам понадобится почти литр новой жидкости.

Плавно вращаем рулём от упора и до упора, НЕ заводя машину! При таких манипуляциях с рулем жидкость поступает в рейку, распределяясь по системе. Только после того как жидкость с бачка хоть немного уйдет можно запустить двигатель, и повторить вращение рулем, для того чтобы вышли пузырьки воздуха. Затем заглушите машину и долейте жидкость до средней отметки. Между минимумом и максимумом!

Если все было проделано верно – то шумы при вращении руля пропадут, сам руль станет крутиться намного легче, стуки пропадут, а жидкость гидроусилителя перестанет уходить и не будет пениться. Такой ремонт, очень хорошо сэкономит семейный бюджет. Ну и напоследок, так как снимались наконечники, придется сделать сход-развал. Суммарная стоимость ремонта рулевой рейки, со всеми оригинальными расходниками получится приблизительно 100-150$ . P.S. не тяните с ремонтом своих машин. Меняйте вовремя все расходники.

Данная статья актуальна для автомобилей Honda выпуска 1992-2000 годов, таких как Civic EJ9, Civic EK3, CIVIC EK2, CIVIC EK4 (частично). Информация будет актуальна для владельцев Honda Integra в кузовах DB6, DC1, с моторами ZC, D15B, D16A.

На большинство вопросов вам может помочь сообщество вКонтакте. Это реально удобнее чем писать комментарии ниже.

Как часто приходится слышать от хондаводов грустную фразу: «у меня застучала рейка рулевая, придется менять, наверное… она же дорогая?». На такие вопросы всегда хочется с радостью ответить: «Очень дорогая!» при этом, нисколько не обманув человека. Действительно, рулевая рейка, или рулевой редуктор, является очень-очень дорогостоящим узлом автомобиля. Бывало так, что цена, выставляемая поставщиком за эту деталь, достигала четверти реальной стоимости автомобиля на рынке. После оглашения ее клиенту, нередко в его глазах возникало острое желание заняться «самодепиляцией» разных точек тела, и немудрено, — например для Honda H-RV стоимость рулевого редуктора в сборе составляет более 50 000 рублей при сроке доставки более месяца!

А в чем же тогда наша радость, при возникновении такого вопроса? Думаете в жажде наживы? Ошибаетесь, уважаемые! Сейчас мы расскажем вам, как избавиться от стука в рулевой рейке Honda как минимум своими силами, а как максимум, вернувшись на сервис, диагностировавший вам замену рейки, и победоносно ткнув их в эту статью, укажете правильный путь действий. 🙂 Заинтриговали? Уже хорошо. Давайте тогда разбираться. Начнем мы, как это у нас водится, с самого начала, то есть с того, что у нас есть рулевая рейка и откуда берется стук в рулевой рейке.

Итак, рулевая рейка, или по правильному «редуктор гидроусилителя руля», это важнейшая составляющая часть системы ГУР, той самой, которая помогает вращать рулевой колесо, прикладывая минимальные усилия. Те, кто учился в автошколах на российских автомобилях, не оборудованных системой ГУР, прекрасно должны помнить, как туго поворачивается руль в них. Гидроусилитель призван облегчить эту операцию. А ключевой частью гидроусилителя и является сама рулевая рейка. Фактически, рейка это и есть гидроусилитель. Давайте посмотрим сначала на эту конструкцию в сборе.

Итак, Вы видите картинку из официального каталога. Давайте разберем, что на ней нарисовано. Наиболее интересные для нас элементы выделены красными кружками. Итак, начнем с конца. Под номером «14» мы видим собственно редуктор гидроусилителя, он же рулевая рейка в сборе. С каждой стороны к нему крепятся рулевые тяги (на рисунке под номером «1«). К рулевым тягам крепятся рулевые наконечники («12«), которые в итоге крепятся к колесу. Вся эта простая, но очень эффективная конструкция позволяет вам управлять поворотом колес своего автомобиля.

Диагностику стука следует начинать именно с этой картинки, поскольку первое, что может стучать в этой схеме, Вы уже знаете, — это рулевые наконечники и рулевые тяги. Если наконечники диагностировать крайне просто, — как правило, вышедший из строя наконечник имеет порванный пыльник, отчего шаровое соединение пальца пришло в негодность, то с тягой все чуть-чуть сложнее.

Как правило, тяга выходит из строя также из-за порванного пыльника (на рисунке они изображены под номерами «9» и «10«), но бывает и так, что предыдущий владелец тягу «убил», но пыльник поменял, набив в нее новой смазки. В результате, тяга какое-то время поработала и окончательно вышла из строя, начав стучать. Диагностировать ее в таком случае чуть сложнее, чем рулевой наконечник, необходимо снять пыльник тяги и проверить саму тягу на люфт в горизонтальной плоскости. Если люфт присутствует, — ура, источник стука найден, можно менять и собирать все обратно.

Во всей этой схеме есть один существенный минус, — пропустить стук в рулевой тяге, или наконечнике, и рекомендовать заменить рулевую рейку могут только неспециалисты. Как правило, хороший мастер «ловит» подобную поломку сразу же, указывая на необходимость замены детали. Другое дело стук внутри самой рейки. Давайте вместе посмотрим на ее конструкцию, и разберемся, что же там может стучать.

Вы видите скриншот из официального каталога Honda, на нем изображена рулевая рейка в разборе. Среди всех деталей на этой картинке нас интересуют больше всего под номером «7″, «10″, и «11«. Давайте вместе разберемся, что же в них особенного.

Начать следует с детали под номером «10«, это вал рулевой рейки, — ключевой элемент всей конструкции. Именно движением вала внутри корпуса рейки осуществляется поворот колес, — рабочая жидкость давит на вал в горизонтальной плоскости, а он уже передает силу на колеса автомобиля, посредством тяг и наконечников. Источником стука внутри рейки является он же. Но сам по себе, он стучать не может (на новой машине, же не стучит!), соответственно должны быть другие детали, провоцирующие этот звук. И они действительно есть.

Посмотрим на деталь номер «7«. В разных каталогах из-за разницы переводов эта деталь может называться «втулка рулевой рейки», «направляющая рулевой рейки», «направляющая втулка рулевой рейки», «прижимная втулка рулевой рейки». Однако, как бы она ни называлась, смысл и рабочее предназначение у нее одно, — обеспечивать фиксированное рабочее положение вала в определенной плоскости, не давая ему отклоняться от нее. Втулка как бы на половину охватывает сам вал, а внутренняя сторона, отвечающая за соприкосновение с валом, покрыта специальным материалом на основе фторопласта, обеспечивающее минимальное трение при контакте.

Обратите внимание, сама втулка не зафиксирована, а напротив, является подвижной деталью (при жесткой фиксации она бы быстро деформировала вал), подталкиваемой вперед мощной пружиной, регулируемой специальным болтом с контргайкой (на рисунке детали № «5«,»6«,»8«). Как правило, в большинстве случаев, именно эта втулка и является причиной стука в рулевой рейке, после диагностики которой, многие «мастера» в том числе и официальные дилеры Honda в некоторых городах, выдают вердикт о необходимости замены всего узла. И вот тут надо остановиться и подумать.

Дело в том, что среди оригинальных запчастей Honda действительно встречаются детали, которые меняются только в сборе, например ступичные подшипники с магнитным кольцом, но это, — не тот случай. Данная втулка спокойно продается отдельно и часто в специализированных магазинах их может быть достаточно широкий выбор для большинства моделей! Поэтому не торопитесь менять рейку! Поищите сначала втулку!

Хотя, на самом деле, есть и еще более простой вариант решения проблемы, правда требующий предварительной диагностики на сервисе, специализирующимся на Honda. Часто, для полного устранения стука требуется выполнение очень простой операции, — отвинчивание болта, зафиксированного контргайкой, и… Правильно! Чистка пружины, за годы покрывшейся ржавчиной и отложениями. Пружина просто перестает выполнять свои «поджимные» свойства из-за накопившейся грязи, а сама втулка бывает заблокирована этими же отложениями.

Для восстановления рабочих свойств всего этого элемента (и, как следствие, устранения стука) потребуются следующие действия:

1. Отвинтить контргайку «8» и болт «6«. Иногда до них непросто добраться, но это уже технические вопросы. Успокаивайте себя тем, что менять рейку дороже.
2. Вытащить пружину и втулку из места посадки.
3. Очистить пружину при помощи щетки и химических очистителей типа «очиститель карбюратора» или Profoam 1000, или при помощи обычной солярки. После чистки смажьте пружину любой смазкой, для предохранения от попадания воды.
4. Внимательно осмотрите рабочую (покрытую фторопластом) поверхность втулки. На ней не должно быть глубоких царапин, выбоин, или вытертых до металла мест. В случае, если таковые имеются, — замените втулку.
5. Аккуратно протрите посадочное место втулки от грязи.
6. Смажьте втулку густой смазкой и установите ее на место.
7. Соберите в обратном порядке узел. Желательно смазать еще и болт с контргайкой.
8. Отрегулируйте момент затяжки. Данная операция осуществляется при помощи напарника, который должен сесть за руль автомобиля и короткими движениями качать руль влево-вправо. Находящийся внизу человек регулирует болтом натяжение пружины до пропадания стука в руле, затем фиксирует положение болта контргайкой.

Внимание! Исполняя данную операцию необходимо не переусердствовать, чтобы не сделать натяжение слишком сильным. Это приведет к выходу из строя всего узла! Если все смазано и почищено хорошо, — большого усилия при регулировке не потребуется!

Вуаля! В итоге Вы получаете практически идеально работающую рейку (износ все равно есть, но он устранен разумным подтягиванием), практически даром!

Следует остановиться на «усовершенствовании» процесса, которое иногда предлагают «мастера». Долгое время мы не могли понять, почему клиенты, ссылаясь на форумы, избегают этой процедуры. Как оказалось, причина в следующем.

Многие мастера понимают процедуру «подтяжки» буквально. Они ослабляют контргайку и закручивают винт до упора, пока не пропадает стук, после этого фиксируют результат контргайкой. Получается, что вся грязь и ржавчина, которую надо было вычищать из-под болта не только остаются на месте, но и загоняются дальше в узел, а сама втулка, которая, в общем-то, должна быть подвижной, упирается в вал с такой силой, что иногда даже выгибает его. Естественно, что эксплуатация рейки с такой «фиксацией» быстро выводит из строя уже весь механизм, а выгнутый вал разбивает все уплотнения на своем пути, отчего узел начинает еще и протекать. Ремонт после такой «подтяжки» уже невозможен, поэтому, пожалуйста, будьте аккуратны при выборе сервиса. Стоять над душой и следить за работой мастера, — некорректно. Но спросить о том, как будет делаться эта процедура, — лишним не будет.

Возвращаемся к рисунку с разобранным узлом. Если Вы еще не забыли, у нас осталась еще одна деталь, обведенная кружком, — № «11«, — выходная втулка рулевой рейки. О ней также стоит поговорить. Случается, что при диагностике рейки, замечается очевидный люфт самого вала на выходе из корпуса. Это происходит при износе самой выходной втулки, центральная часть которой (вкладыш) сделана из более мягкого металла, нежели сам вал. Образовавшийся внутри люфт также может приводить к эффекту стука в рейке. Заменить эту втулку, обычно, еще проще, чем прижимную, — выкручиваете старую, закручиваете новую, и все. Ремонт без замены, в данном случае, невозможен, поскольку люфт появляется в результате естественного износа.

В любом случае, пока в рейку не попала грязь, и не разрушила сам вал и уплотнения, рейка вполне ремонтопригодна.

Кстати, стук в системе электроусилителя руля (ЭУР) устраняется точно также как и в гидроусилителе, за одним исключением, — в ЭУР нет возможности поменять выходную втулку. Производитель считает, что проблем с ней быть не может. На самом деле, к сожалению, это не так. Нередко, владельцам электрореек предлагают менять рейку в сборе, хотя существуют технологии восстановления, или замены рулевых втулок.* Прижимная же втулка регулируется обычным образом.

Итак, теперь Вы владеете знаниями по ремонту рулевых реек. Как видите, никакого волшебства в том вопросе нет, — стук в рейке убирается просто и без проблем, если знать, где его искать.

* Выход из положения, когда требуется замена выходной втулки электрорейки, на самом деле есть. Саму втулку можно выкрутить при помощи специального инструмента, и не смотря на все ее протесты, в большинстве случаев это удается. А вот далее можно действовать в двух направлениях.

Первое — изготовление фторопластовых вкладышей в старую, изношенную втулку. Вполне себе надежный способ, если у изготовителя есть опыт работы в этом направлении.

Второе, — восстановление оригинальной выходной втулки. Этим «джедайским» искусством владеют очень немногие сервисы, и как правило, хранят его в секрете, поскольку конечное качество продукта получается очень близким к оригинальному исполнению, и служит достаточно долго, при условии целостности вала рейки. К сожалению (для проекта , разумеется) мы связаны обещанием хранить молчание о тонкостях этой технологии. Но, мы можем помочь читателям из Новосибирска, подсказав при личном запросе сервис, в который можно обратиться по поводу процедуры восстановления. То есть, при всем желании, подробно рассказать о технологии мы не имеем права, но куда обратиться, — подскажем!

Оцените статью:
