Ремонт стартера 2114 своими руками

Мы постараемся ответить на вопрос: ремонт стартера 2114 своими руками по рекомендациям подлинного мастера с максимально подробным описанием.

На этот раз поговорим о том, как произвести диагностику и ремонт стартера ВАЗ 2114 в домашних условиях. Вы узнаете как самостоятельно заменить бендикс своими руками быстро и качественно. Признаки неисправности стартера:

  1. Существенное снижение мощности, вращение стартера не обеспечивает необходимой двигателю мощности. Потребуется ремонт стартера, возможно замена реле.
  2. Перебои напряжения.
  3. Вращение стартера происходит вхолостую, то есть без вращения двигателя. Понадобится ремонт втягивающего стартера.
  4. Задержки в отключении стартера.
  5. Несрабатывание стартера после поворота ключа зажигания. Произошло повреждение бендикса, поэтому для возобновления работы понадобится замена бендикса стартера.
  6. Стартер крутит, но не запускает двигатель.
Видео (кликните для воспроизведения).

1. Первым делом снимите минусовую клемму с АКБ (аккумуляторная батарея).

2. Используя ключ на «13», открутите два верхних крепежных винта, которыми он крепится к картеру сцепления. Как правило, третьего болта — нет, если же он у вас имеется потребуется смотровая яма для того чтобы его открутить.

3. Достаньте из разъема на втягивающем реле проводок №1. сдвигая стартер вперед.

Ремонт стартера ВАЗ 2114. Замена бендикса своими руками

4. Возьмите ключ на “13” и открутите крепежную гайку провода, который соединяет вывод тягового реле стартера с «плюсом» АКБ.

5. Оцените визуально состояние зубьев маховика.

6. При помощи крестообразной отвертки выкрутите два крепежных винта в крышке стартера.

7. Открутите гайку крепления выхода обмотки стартера на втягивающее реле, для этого используйте ключ на “13”.

9. Открутите ключом на «10» два длинных стяжных болта, затем достаньте их.

10. Проверьте состояние втулок.

Ремонт стартера ВАЗ 2114. Замена бендикса своими руками

11. Чтобы разъединить корпус стартера нужно нанести несколько легких ударов по нижней части корпуса резиновым или деревянным молотком. Оцените состояние щеток.

12. При помощи отвертки достаньте уши бендикса из вилки.

13. Наставьте ключ и ударами молотка сбейте стопорное кольцо.

14. Второе стопорное подковырните отверткой.

Ремонт стартера ВАЗ 2114. Замена бендикса своими руками

Теперь собственно сама замена бендикса, возьмите новый бендикс (обгонная муфта) и установите на место. Сборка производится в обратном порядке, перед этим не забудьте все как следует очистить и смазать (там, где это необходимо). На этом ремонт стартера ВАЗ 2114 можно считать завершенным, установите стартер на место, подключите аккумулятор и попытайтесь произвести запуск двигателя.

Изображение - Ремонт стартера 2114 своими руками proxy?url=http%3A%2F%2Fprostovaz.ru%2Fupload%2Fremont-vaz-2114%2Fremont-startera-vaz-2114-samostoyatelnaya-zamena-bendiksa-500x375

Далее в статье речь пойдет о том, как самостоятельно продиагностировать и отремонтировать стартер ВАЗ 2114.

Неисправный стартер характеризуется следующими показателями:

  1. Резкое падение мощности из-за недостаточного вращения стартера. Вероятно, придется ремонтировать стартер и заменять реле.
  2. Возникают скачки напряжения.
  3. Холостое вращение стартера (без вращения двигателя). Нужно будет ремонтировать втягивающий стартер.
  4. Отключение стартера задерживается.
  5. Стартер не срабатывает вслед за поворотом ключа зажигания. Такой признак является результатом повреждения бендикса, для восстановления работы нужна будет его замена.
  6. Стартер крутит, двигатель при этом не запускается.

    Изображение - Ремонт стартера 2114 своими руками proxy?url=http%3A%2F%2Fprostovaz.ru%2Fupload%2Fremont-vaz-2110%2Fustanovka-novogo-startera-vaz-2110-180x120
  1. Отключить минусовую клемму с аккумулятора.
  2. Ключом на «13» снять 2 верхних крепежных винта, присоединяющие его к картеру сцепления. Обычно третьего болта нет, если же он есть, для его снятия потребуется смотровая яма.
  3. Двигая стартер вперед, извлечь из разъема на стартовом реле проводок №1.

Изображение - Ремонт стартера 2114 своими руками proxy?url=http%3A%2F%2Fprostovaz.ru%2Fupload%2Fremont-vaz-2114%2Fremont-startera-vaz-2114-samostoyatelnaya-zamena-bendiksa_2-500x375

  1. С помощью ключа на «13» демонтировать крепежную гайку провода, который является соединителем вывода тягового реле стартера с «+» клеммой АКБ.

Изображение - Ремонт стартера 2114 своими руками proxy?url=http%3A%2F%2Fprostovaz.ru%2Fupload%2Fremont-vaz-2114%2Fremont-startera-vaz-2114-samostoyatelnaya-zamena-bendiksa_3-500x375

  1. Оценить состояние зубчиков маховика.
  2. Крестообразной отверткой выкрутить 2 крепежных винта крышки стартера.
Видео (кликните для воспроизведения).

Изображение - Ремонт стартера 2114 своими руками proxy?url=http%3A%2F%2Fprostovaz.ru%2Fupload%2Fremont-vaz-2114%2Fremont-startera-vaz-2114-samostoyatelnaya-zamena-bendiksa_4-500x375

  1. Открутить гайку, которая фиксирует выход обмотки стартера на втягивающее реле. Воспользоваться ключом на «13».

Изображение - Ремонт стартера 2114 своими руками proxy?url=http%3A%2F%2Fprostovaz.ru%2Fupload%2Fremont-vaz-2114%2Fremont-startera-vaz-2114-samostoyatelnaya-zamena-bendiksa_5-500x375

Изображение - Ремонт стартера 2114 своими руками proxy?url=http%3A%2F%2Fprostovaz.ru%2Fupload%2Fremont-vaz-2114%2Fremont-startera-vaz-2114-samostoyatelnaya-zamena-bendiksa_6-500x375

Изображение - Ремонт стартера 2114 своими руками proxy?url=http%3A%2F%2Fprostovaz.ru%2Fupload%2Fremont-vaz-2114%2Fremont-startera-vaz-2114-samostoyatelnaya-zamena-bendiksa_7-500x375

Изображение - Ремонт стартера 2114 своими руками proxy?url=http%3A%2F%2Fprostovaz.ru%2Fupload%2Fremont-vaz-2110%2Fsamostoyatelnaya-zamena-shrusa-vaz-2110-180x135

Изображение - Ремонт стартера 2114 своими руками proxy?url=http%3A%2F%2Fprostovaz.ru%2Fupload%2Fremont-vaz-2110%2Fustanovka-novogo-startera-vaz-2110-180x120

Изображение - Ремонт стартера 2114 своими руками proxy?url=http%3A%2F%2Fprostovaz.ru%2Fupload%2Fremont-vaz-2115%2Fzamena-perednix-tormoznyx-diskov-vaz-2114-180x135

  1. С помощью ключа на «10» открутить и достать 2 длинных стяжных болта.

Изображение - Ремонт стартера 2114 своими руками proxy?url=http%3A%2F%2Fprostovaz.ru%2Fupload%2Fremont-vaz-2114%2Fremont-startera-vaz-2114-samostoyatelnaya-zamena-bendiksa_8-500x375

Изображение - Ремонт стартера 2114 своими руками proxy?url=http%3A%2F%2Fprostovaz.ru%2Fupload%2Fremont-vaz-2114%2Fremont-startera-vaz-2114-samostoyatelnaya-zamena-bendiksa_9-500x375

  1. Для разъединения корпуса стартера следует несколько раз нанести удары по нижней части корпуса. Для этого можно использовать резиновый или деревянный молоток. Оценить состояние щеток.

Изображение - Ремонт стартера 2114 своими руками proxy?url=http%3A%2F%2Fprostovaz.ru%2Fupload%2Fremont-vaz-2114%2Fremont-startera-vaz-2114-samostoyatelnaya-zamena-bendiksa_10-500x375

Изображение - Ремонт стартера 2114 своими руками proxy?url=http%3A%2F%2Fprostovaz.ru%2Fupload%2Fremont-vaz-2114%2Fremont-startera-vaz-2114-samostoyatelnaya-zamena-bendiksa_11-500x375

Изображение - Ремонт стартера 2114 своими руками proxy?url=http%3A%2F%2Fprostovaz.ru%2Fupload%2Fremont-vaz-2114%2Fremont-startera-vaz-2114-samostoyatelnaya-zamena-bendiksa_12-500x375

Изображение - Ремонт стартера 2114 своими руками proxy?url=http%3A%2F%2Fprostovaz.ru%2Fupload%2Fremont-vaz-2114%2Fremont-startera-vaz-2114-samostoyatelnaya-zamena-bendiksa_13-500x375

Изображение - Ремонт стартера 2114 своими руками proxy?url=http%3A%2F%2Fprostovaz.ru%2Fupload%2Fremont-vaz-2114%2Fremont-startera-vaz-2114-samostoyatelnaya-zamena-bendiksa_14-500x375

Стоит ознакомиться:

    Изображение - Ремонт стартера 2114 своими руками proxy?url=http%3A%2F%2Fprostovaz.ru%2Fupload%2Fremont-vaz-2107%2Fsnyatie-generatora-vaz-2107-svoimi-rukami-180x121

Взять новый бендикс (обгонную муфту), установить его на место. Очистить и смазать детали по необходимости. Выполнить сборку. После этого ремонт стартера ВАЗ 2114 можно считать оконченным. Осталось поставить стартер на место, подключить АКБ, запустить двигатель.

  • Изображение - Ремонт стартера 2114 своими руками proxy?url=http%3A%2F%2Fprostovaz.ru%2Fupload%2Fremont-vaz-2109%2Fsamostoyatelnaya-zamena-regulyatora-xolostogo-xoda-vaz-2109-180x135

Естественно, что регулятор холостого хода (РХХ) отвечает за холостые обороты мотора, с его помощью поддерживаются оптимальные обороты, нужные при .

Изображение - Ремонт стартера 2114 своими руками proxy?url=http%3A%2F%2Fprostovaz.ru%2Fupload%2Fremont-vaz-2108%2Fremont-vaz-2108-zamena-zamka-zazhiganiya-svoimi-rukami-180x135

Замок зажигания важен в работе автомобиля, так как неисправность этого узла приведет к остановке работы. Первоначальной задачей замка зажигания .

Изображение - Ремонт стартера 2114 своими руками proxy?url=http%3A%2F%2Fprostovaz.ru%2Fupload%2Fremont-vaz-2107%2Fsamostoyatelnaya-zamena-toplivnogo-filtra-vaz-2107-180x122

В других статьях уже было рассказано о том, как заменять фильтр тонкой очистки на автомобилях Lada Kalina.Сегодня эта процедура будет рассмотрена на .

Изображение - Ремонт стартера 2114 своими руками proxy?url=http%3A%2F%2Fprostovaz.ru%2Fupload%2Fremont-vaz-2110%2Fsamostoyatelnaya-zamena-maslyanogo-nasosa-vaz-2110-180x150

В случае частичного или полного выхода из строя масляного насоса ВАЗ 2110 требуется его замена. Признаками неисправности этой детали может стать .

Бендикс или привод стартера – это узел, состоящий из муфты с шестернёй и вилки, соединённой с втягивающим реле. Муфту ещё называют «обгонной». На хэтчбеки «Лада 114» устанавливалось три типа стартеров: 29.3708, 423.3708. а также 5712.3708. Первые два отличаются только формой вилки, а также конструкцией деталей, не имеющих отношения к бендиксу. А стартер 5712.3708 – это современное устройство, снабжённое редуктором. Посадочные размеры всех стартеров не отличаются никак. На любом авто, в том числе на ВАЗ-2114, замену бендикса начинают с демонтажа стартера. Эту операцию мы рассмотрим сейчас.

Дальше на видео показано, как ведёт себя стартер с неисправным бендиксом.

Доступ к стартеру можно получить сверху или из-под днища. Рассмотрим второй вариант: закатываем автомобиль на яму, задействуем ручник. Дальше ключом «на 10» откручиваем два винта снизу ( фото 1 ) и по два винта на лонжеронах.

В завершении отворачиваются винты на поперечине ( фото 3 ), чтобы снять брызговик двигателя.

Читайте так же:  Ремонт смесителя фрап своими руками

Отключите клемму «минус» от АКБ – понадобится ключ «на 10».

На ВАЗ-2114 заменить бендикс можно одним способом – снимают стартер.

Расположение стартера под капотом отмечено красной стрелочкой

    Отворачивают гайку крепежа силового провода к стартеру ( фото 1 ). Снимают клемму, а также отсоединяют колодку с управляющим проводом ( фото 2 );

Изображение - Ремонт стартера 2114 своими руками proxy?url=http%3A%2F%2Fcarfrance.ru%2Fwp-content%2Fuploads%2F2016%2F12%2Fzamena-bendix2-300x300

Изображение - Ремонт стартера 2114 своими руками proxy?url=http%3A%2F%2Fcarfrance.ru%2Fwp-content%2Fuploads%2F2016%2F12%2Fzamena-bendix2-300x300

Изображение - Ремонт стартера 2114 своими руками proxy?url=http%3A%2F%2Fcarfrance.ru%2Fwp-content%2Fuploads%2F2016%2F11%2Fsnitie-fishki-startera-300x300

Изображение - Ремонт стартера 2114 своими руками proxy?url=http%3A%2F%2Fcarfrance.ru%2Fwp-content%2Fuploads%2F2016%2F11%2Fsnitie-fishki-startera-300x300

Монтаж проводится в обратном порядке.

Подходящий типоразмер ключа – «на 13 мм».

Отвёрткой откручивают винты, фиксирующие втягивающее реле. Затем реле удаляют – его якорь разъединяют с вилкой.

Взяв трубку подходящего диаметра, с вала сбивают верхнее стопорное кольцо. Затем снимают нижнее стопорное кольцо, используя специальные щипцы. Верхнее кольцо надо удалить тоже.

Корпус разбирают: откручивается защитная накладка, снимается стопор и все шайбы, затем откручивают две гайки и снимают задний кожух.

Разъединяем ротор и статор

Дальше, соблюдая осторожность, демонтируют обе щётки и снимают щёткодержатель. В результате останется «сборка», состоящая из деталей: ротор, передняя крышка, бендикс.

Теперь надо вынуть из крышки пластиковый упор вилки. Затем ротор вытягивают назад.

Бендикс в сборе с вилкой легко вынимается из крышки. Монтаж узла проводят в обратном порядке.

Снимают стопорное кольцо – тут снова нужны щипцы. Затем легко снимается тарельчатая и упорная шайба. Результат показан на фото.

Детали бендикса по отдельности

В завершении муфту с вилкой просто стягивают с подшипника. Проблем возникнуть не должно.

Устанавливая на место новый подшипник или новую вилку, не нужно скупиться на смазку. Здесь подходит ЛИТОЛ-24.

Выше было рассмотрено, как разбирается стартер 423.3708. Для 29-й модели всё выглядит сложнее:

  • Реле крепится на трёх винтах, а не на двух;
  • Вилка закреплена на оси, и эту ось удаляют перед тем, как выбивать кольцо над бендиксом;
  • Чтобы снять бендикс, надо разъединить подшипник и вилку. Для этого проушину вилки подгибают отвёрткой.

Пункты 2-3 иллюстрирует одно фото.

29-я модель – более «сложная»

Если стартер был демонтирован, с него снимают втягивающее реле, отвернув два винта на корпусе. Затем откручиваются четыре шпильки, и можно сдвигать крышку вперёд. Здесь всё выглядит проще, чем в стартерах «ранних» моделей.

Цель – демонтаж привода с редуктором

Снимаем пластиковый упор. Затем удаляем привод в сборе – он здесь состоит из бендикса и редуктора.

На стартерах «новой» модели, установленных на ВАЗ-2114, замену бендикса надо вести строго по инструкции: сначала снимают крышку редуктора, затем – три шестерни, и только затем можно сбивать стопорное кольцо.

Удаляем шестерни из редуктора…

Три оси редуктора должны располагаться на ровной поверхности. Затем, взяв молоток и оправку, осторожно сбивают верхнее стопорное кольцо.

Демонтаж «лишних» элементов

И верхнее, и нижнее кольцо надо будет снять с вала. Здесь всё мало отличается от стартеров первых моделей.

В завершении надо снять вилку. Боковую лапку крепления отгибают отвёрткой. Эту операцию выполнить сложно – есть риск сломать пластик.

Снимаем пластиковую вилку

Осталась одна операция: бендикс без вилки стягивают с вала вверх. Желаем успеха.

Ремонт или замена стартера требуется, когда при повороте ключа зажигания в положение «запуск двигателя» стартер не крутится или крутится с провалами. Бывает, что стартер вращается, а двигатель нет. Это легко проверить по подозрительному звуку и отсутствию вращения шкива генератора.

Для проверки работы стартера нам потребуются:

  • Заведомо исправный аккумулятор
  • Автомобильные шнуры с «крокодилами»
  • Металлическая щетка или плоская отвертка

1) Сбрасываем клеммы «+» и «-» с аккумулятора на авто. Это необходимо, чтобы не повредить контроллер двигателя.

2) На всех автомобилях семейства Самара (ВАЗ 2113, 2114 и 2115) и Приора, а так же на автомобилях семейства Лада Калина и Гранта со старой, «рычажной» коробкой переключения передач, стартер установлен на КПП рядом с двигателем со стороны радиатора под воздушным фильтром.

Для того, чтобы проводить работы, необходимо снять корпус воздушного фильтра вместе с впускным патрубком (процедура подробно описана в статье про замену масла в КПП).

На «Калине» и «Гранте» с тросиковой КПП стартер установлен так же на коробке, но со стороны двигателя и за ним, ближе к салону. Добираться и проводить его проверку без подъемника крайне неудобно. Иногда проще снять стартер и проверять отдельно.

3) Откручиваем токопроводящий провод (самый толстый провод, который отходит от клеммы «+» аккумулятора). Он прикручен на верхнюю шпильку втягивающего реле гайкой «на 13» (нижняя стрелка указывает на гайку, сам провод для наглядности снят). Снимаем управляющий провод со штекера «папы» на втягивающем реле (верхняя стрелка).

4) ОБЯЗАТЕЛЬНО ставим автомобиль на нейтральную передачу.

5) Устанавливаем рабочий аккумулятор рядом с автомобилем (или используем установленный, если уверены в нем на 100%). Накидываем крокодил на клемму «-»,

и цепляем второй конец к корпусу стартера (за болт, корпус втягивающего). Предварительно место соединения чистим металлической щеткой для лучшего контакта.

6) Накидываем крокодил на клемму «+» аккумулятора. Второй конец подносим к «папе» на тыльной стороне втягивающего реле.

7) При касании должно сработать втягивающее реле и будет слышан характерный щелчок. Если никаких звуков не издается, то еще раз проверяем массу. Если щелчка нет, то снимаем массу с корпуса и устанавливаем крокодил «-» на нижний болт втягивающего (показан стрелкой). Еще раз подносим крокодил «+» к клемме «папа».

Если втягивающее реле сработало, то в 95% случаев неисправны щетки стартера. Если не сработало, то смело покупаем новое (не ремонтируется, но снимается без снятия стартера). ВНИМАНИЕ! Не оставляйте напряжение на втягивающем реле больше 5 секунд. Это может повредить как реле, так и аккумулятор.

8) Крокодил «-» снова кидаем на корпус. Подносим крокодил «+» к нижнему болту на втягивающем реле:

Читайте так же:  Ремонт двигателя матиз своими руками

При этом должен завращаться стартер и будет слышен характерный гул. Обороты у рабочего стартера доходят до 11 тысяч об/мин. Если стартер крутит медленно, то, скорее всего (при исправном аккумуляторе и соединении), неисправен щеточный узел или заклинивает якорь. Если стартер не крутит (при срабатывании втягивающего с крокодилом «-» на корпусе), то дело в обмотке. Если стартер крутит исправно и втягивающий работает, то проверяем их в комплексе. ВНИМАНИЕ! Не оставляйте напряжение на стартере больше 5 секунд. Это может повредить стартер или аккумулятор.

9) Для общей проверки кидаем клемму «+» на верхнюю шпильку втягивающего реле. И отверткой или ключом перемыкаем крокодил «+» и «папу».

При этом должен заработать стартер, и начать крутиться двигатель (определяем по ремню генератора). Если слышно как стартер работает, но при этом раздаются различные резкие звуки, хруст, то дело в механической части (бендикс или редуктор). При медленном вращении двигателя причин неисправности может быть несколько. В большинстве случаев это щетки, но может быть и заклинивание подшипников или втулок. Необходим разбор и поиск дефектов.

Для снятия и ремонта стартера нам потребуется:

  • Отвертка плоская
  • Отвертка крестовая
  • Ключ «на 8»
  • Ключ «на 10»
  • Ключ «на 13»
  • Ключ «на 15»
  • Ключ «на 17»
  • Литоловая смазка (литол, шрус, солидол)
  • Ветошь
  • Металлическая щетка
  • Очиститель тормозов или карбюратора

1) Откручиваем две гайки крепления стартера. Гайки в основном идут под ключ «на 17», но попадаются и «на 15». Снимаем его со шпилек и вытаскиваем. Вытаскивать удобнее через днище.

2) Проверяем внешний вид. На зубчатой шестерне не должно быть задиров, трещин и следов сильного износа. Если есть, то меняем бендикс. Осматриваем состояние втулки на конце якоря. Если она лопнула или на ней наблюдаются трещины, то необходимо ее заменить. Не допускается следов износа на валу.

3) Проверяем работоспособность бендикса. Для этого вращаем его отверткой. Он должен свободно вращаться относительно вала только в одну сторону. Если он проворачивается и в обратную, то меняем бендикс.

4) Откручиваем гайку («на 13») контактного провода стартера на нижней шпильке втягивающего реле.

5) Откручиваем втягивающее реле. В основном, оно закручено на болты под ключ «на 8». Но если умельцы лазили до вас, то может быть закручено и на винты.

6) Снимаем само реле. Якорь сдергиваем вверх с рычага бендикса.

7) Если втягивающее реле работало исправно, то внешне проверяем целостность всех элементов (пружины, корпуса, якоря).

8) Отворачиваем две гайки («на 10») стягивающих шпилек.

9) Откручиваем два винта крепления щеточного узла и снимаем крышку. Часто она «прикипает» и снять ее возможно только поддев отверткой:

10) Сдергиваем со шпилек статор с якорем и щеточным узлом:

11) Снимаем шестерню с якоря:

12) Снимаем якорь вместе со щетками. Обратите внимание, что на якоре, со стороны шестерни, возможно установлено стопорное кольцо (на данном стартере нет).

Осматриваем общее состояние статера и крышек с медными втулками. Очищаем их от грязи и старой смазки очистителем тормозов и ветошью.

13) Снимаем щеточный узел с якоря. Снимаем картонный изолятор. На нем не должно быть видно следов повреждения. Поскольку изолятор установлен рядом с щеточным узлом, то на нем скапливается графитовая пыль, оставшаяся после износа щеток. Ее необходимо или сдуть, или протереть ветошью. При повреждении изолятор лучше заменить, однако есть он далеко не во всех магазинах. По этому при его демонтаже и очистке лучше быть аккуратнее.

14) Проверяем внешний вид щеточного узла. При сильном износе (осталось менее 3,5 мм от края щетки до медного провода) меняем. Разбирать дальше нет смысла, так как этот узел продается в сборе. В данном случае наблюдается сильный износ до подводящих проводов, что и послужило причиной поломки одной щетки. Стартер проработал более 6 лет. При этом определить поломку можно только вышеописанной проверкой. Мультиметром данную проблему не определить.

15) Проверяем состояние якоря. Проверьте отсутствие замыкания обмотки на вал (подносим контакты как показано на рисунке). Лучше пользоваться контрольной лампочкой, но подойдет и мультиметр. Если обмотка замкнута, то необходимо менять якорь.

16) При задирах или сильном износе меняем якорь. При обнаружении незначительного медного налета на цапфах или нагара на коллекторе прошлифуйте шкуркой. Перед установкой новых щеток желательно прошлифовать коллектор. Лучше использовать шкурку с зернистостью не менее 180 единиц. Вал зажимаем в дрель или шуруповерт (лучше зажимать со стороны шлицов, где раньше была установлена шестерня, чтобы не повредить посадочный размер под втулку), и, вращая на низких оборотах, шлифуем шкуркой.

17) Смотрим состояние планетарного редуктора. Перед этим лучше очистить его от старой смазки ветошью и очистителем карбюратора. На зубьях не должно быть видно следов износа.

18) Если проблема была не в этой части узла, то убедиться в ее нормальной работе можно без разбора. Промываем очистителем корпус и просматриваем состояние визуально.

19) Проверяем состояние всех резиновых уплотнителей. При необходимости меняем.

20) Удерживая за редуктор, переместите бендикс по шлицам на валу. Он должен свободно перемещаться и не проворачиваться.

21) При необходимости разбора снимите редуктор из корпуса, прикладывая усилия на шестерню. Редуктор держится только за счет плотной посадки к корпусу. Для его снятия обязательно снимите две стягивающих шпильки.

22) Снимите резиновый уплотнитель с рычага бендикса (на фото сверху держу его рукой).

23) Снимаем упорное кольцо, аккуратно сбивая его в сторону редуктора. Лучше всего это делать, сбивая его молотком, приложив сверху пассатижи.

Читайте так же:  Ремонт акпп 4l60e своими руками

24) Под ним будет стопорное кольцо, которое снимаем с вала, поддев отверткой. После в эту же сторону снимаем упорное кольцо и бендикс. При необходимости меняем элементы.

25) Бедикс разбирать нет смысла, так как продается он в сборе.

26) Чтобы добраться до корпуса планетарного редуктора необходимо снять стопорное кольцо. Потом вытаскиваем вал. Обратите внимание, что с одной стороны металлического кольца показанного стрелкой стоит упорное кольцо, с другой резиновый уплотнитель. Шестерни планетарного редуктора просто надеваются на ось без колец и упоров.

27) Проверьте состояние всех втулок и посадочных цапф. Легкий налет на валах устраняется шкуркой.

28) Собирается в обратной последовательности. Щеточный узел лучше собирать на якоре или на головке «на 22» (иначе потом будет тяжело увести щетки):

29) Для этого устанавливаем щетки в гнезда без пружин. Одеваем узел на головку или якорь. И, отгибая задний стопор, поочередно вставляем пружины:

30) Редуктор и втулки ОБЯЗАТЕЛЬНО смажьте литоловой смазкой. Шлицы на валу у бендикса так же лучше промазать этой же смазкой.

31) Собираем сначала редуктор с бендиксом в корпус. Прикручиваем шпильки. Устанавливаем якорь в статер. Ставим внутреннюю крышку с медной втулкой. Шестерню. Одеваем стартер на шпильки корпуса. Нелишним будет промазать шестерню с редуктором еще раз литоловой смазкой. Ставим картонный изолятор. Проверяем, чтобы вырез в изоляторе совпадал с вырезом на статоре. Если щетки собирались на головке, то плотно соприкасаем ее с якорем и стаскиваем щеточной узел на якорь. Устанавливаем заднюю крышку. Закручиваем 2 гайки и 2 болта. Одеваем якорь втягивающего реле на рычаг бендикса. Устанавливаем бендикс. Одеваем контактный провод на реле и затягиваем гайкой.

32) Проверяем работоспособность с помощью «крокодилов» по описанной выше методике.

33) Устанавливаем стартер на автомобиль.

Обратите внимание, не все щетки хорошо крутят. Поменял щетки в пластмассовом корпусе (серого цвета) — очень слабо. Попробовал щетки в железном корпусе, крутит нормально.

Упустил момент, зачем всё же нужна металлическая щетка?

Все конкретно и по теме,не чего лишнего.

У меня такая проблема: машина ваз 2114, стартер крутит на холодну и прогретую машину отлично, когда на машине долго ездишь и заглушил ее то через минут 5 не могу завести, стартер щелкает и все, что это может быть?

Располагая нужной информацией, совсем несложно отремонтировать стартер ВАЗ 2114 (инжектор), от исправности которого зависит, поедете ли вы сегодня на своем автомобиле или же будете суматошно искать автослесаря, который вернет ваше авто к жизни.

Стартер, устанавливаемый на интересующую нас модель ВАЗ, относится к типу 5712.3708.

Изображение - Ремонт стартера 2114 своими руками proxy?url=https%3A%2F%2Fcarnovato.ru%2Fwp-content%2Fuploads%2F2014%2F12%2Fstarter-vaz-2114-shema-vkljuchenija-zamena-1-300x225

Он представляет собой двигатель постоянного тока с тяговым двухобмоточным электромагнитным реле и планетарным редуктором.

Возбуждение устройства происходит от постоянных магнитов. Его номинальная мощность составляет 1,55 кВт, а сила тока равняется:

  • до 700 А в заторможенном состоянии;
  • до 375 А при максимальном показателе мощности;
  • до 80 А на холостом ходу.

Изображение - Ремонт стартера 2114 своими руками proxy?url=https%3A%2F%2Fcarnovato.ru%2Fwp-content%2Fuploads%2F2014%2F12%2Fstarter-vaz-2114-shema-vkljuchenija-zamena-2-300x225

Устройства стартера и схема его работы следующие:

  • постоянные магниты в количестве четырех штук размещаются в статоре (в его корпусе);
  • в опоре и крышке монтируются вкладыши из металлокерамического материала, в которых осуществляется вращение вала якоря;
  • планетарный редуктор сообщает приводному валу движение от вала якоря;
  • переднее окончание вала привода вращается во втулке из металлокерамики, которая встроена в картер сцепления;
  • на подшипниках игольчатого типа происходит движение планетарных шестеренок;
  • при включении рассматриваемого нами устройства напряжение от АКБ подается через выключатель зажигания на обмотки (их две) тягового реле, а после того, как его контакты замыкаются, происходит отключение втягивающей обмотки.

О необходимости ремонта описываемого механизма сигнализируют далее приведенные симптомы:

  • двигатель автомобиля не запускается, хотя стартер крутит;
  • значительное уменьшение мощности транспортного средства;
  • поворот ключа зажигания не приводит к запуску стартера;
  • отмечаются перебои напряжения и задержки при отключении механизма;
  • двигатель не вращается при включенном стартере (холостое вращение).

Изображение - Ремонт стартера 2114 своими руками proxy?url=https%3A%2F%2Fcarnovato.ru%2Fwp-content%2Fuploads%2F2014%2F12%2Fstarter-vaz-2114-shema-vkljuchenija-zamena-3-300x222

Указанные факты говорят водителю о том, что он столкнулся с такими возможными неисправностями данного устройства, как:

  • износ коллектора;
  • неплотное прилегание щеток к коллектору;
  • поломка втягивающего реле либо отсутствие на нем «массы».

Изображение - Ремонт стартера 2114 своими руками proxy?url=https%3A%2F%2Fcarnovato.ru%2Fwp-content%2Fuploads%2F2014%2F12%2Fstarter-vaz-2114-shema-vkljuchenija-zamena-4-300x239

Чтобы справиться с ними потребуется демонтировать стартер, произвести замену вышедших из строя компонентов либо самого устройства на новое.

Схема процедуры следующая:

  • с аккумуляторной батареи снимается минусовая клемма;
  • со стартера откручиваются крепежные верхние винты (их два), которые соединяют его с картером сцепления (операция выполняется ключом на «13»);
  • стартер потихоньку сдвигают вперед и достают проводок, идущий от разъема на реле (втягивающем) до плюсовой клеммы аккумулятора;
  • гайка, которой крепится этот проводок, откручивают тем же ключом;Изображение - Ремонт стартера 2114 своими руками proxy?url=https%3A%2F%2Fcarnovato.ru%2Fwp-content%2Fuploads%2F2014%2F12%2Fstarter-vaz-2114-shema-vkljuchenija-zamena-5-300x199
  • визуально производится оценка зубьев маховика (возможно, их состояние требует замены данного элемента);
  • в крышке стартера выкручивают оба винта, используя крестообразную отвертку, а затем снимают гайку, соединяющую втягивающее реле и обмотку стартера, и демонтируют шайбу-скобку;
  • извлекаются два стяжных болта большой длины при помощи ключа на «10» и анализируют то, в каком состоянии находятся втулки;
  • корпус стартера разъединяется посредством легких ударов деревянным (а лучше резиновым) молотком по его нижней части и оценивают щетки (в рабочем они состоянии или нет);
  • из втулки достают ушки бендикса, применяя отвертку, затем сбивают молотком и ключом первое стопорное кольцо, поддевая второе отверткой – бендикс можно демонтировать и устанавливать на его место исправную деталь.

Изображение - Ремонт стартера 2114 своими руками proxy?url=https%3A%2F%2Fcarnovato.ru%2Fwp-content%2Fuploads%2F2014%2F12%2Fstarter-vaz-2114-shema-vkljuchenija-zamena-6-300x225

Сборочный процесс осуществляется в обратном порядке.

Изображение - Ремонт стартера 2114 своими руками proxy?url=https%3A%2F%2Fvaz-remzona.ru%2Fwp-content%2Fuploads%2F2016%2F07%2F15

Самым мощным электропотребителем является стартер ВАЗ 2114 на автомобиле. Нагрузка на ротор очень большая – электродвижущей силе приходится преодолевать сопротивление, которое вызывается компрессией в двигателе. И если стартер в плохом техническом состоянии, в нем имеется замыкание, ток потребления увеличивается. И максимум – это примерно 600-800 А (при заклинивании ротора).
Читайте так же:  Ремонт тента прицепа своими руками

На автомобиле ВАЗ 2114 своими руками стартер можно отремонтировать за час, не больше. При условии, что все компоненты будут заменены новыми. Чаще всего выходят из строя щетки стартера, они трутся о ламели и изнашиваются. В результате ротор не двигается при подаче на него напряжения. Иногда даже при повороте ключа зажигания появляются искры. На новых инжекторных автомобилях, в число коих входит ВАЗ 2114, устанавливается редукторный стартер. Его преимущество в том заключается, что его ротор вращается с большей скоростью, что позволяет облегчить запуск двигателя.

Его разборка практически не отличается от процедур, которые проводятся с обычным стартером. Еще одна типичная поломка – разрушение бронзовых втулок. На автомобиле ВАЗ 2114 они расположены:

  1. Одна в задней крышке стартера, потребуется частичная разборка для ее замены.
  2. Вторая – в блоке двигателя. Ее замену придется проводить через небольшое оконце в картере сцепления.

Если разбивается втулка, то на якоре электродвигателя отсутствует питание. Минус от аккумулятора не передается, либо же напряжение снижается за счет возникновения сопротивления. Результат – вращается ротор намного медленнее, а со стороны может показаться, будто аккумулятор сел. Эти симптомы характерны не только для ВАЗовских десяток, но и для автомобилей других серий и даже марок – «УАЗ», «Шевроле», и др.

Начались проблемы с карбюратором или же не знаете как справиться с течами масла из-под крышки клапанов? Значит Вам к нам https://otoba.ru/dvigatel/vaz.html для решения всех Ваших проблем!

Втягивающее реле позволяет осуществить подачу питания на обмотки электродвигателя. Но у него две функции, вторая – выдвинуть бендикс, чтобы его шестерня вошла в зацепление с зубьями на венце маховика. Бендикс – это элемент, который передает крутящий момент на коленчатый вал двигателя от ротора.

В его основе находится обгонная муфта и шестерня, внутри шлицы спиральной формы. Частая поломка – это разрушение обгонной муфты. В итоге шестерня двигается как по часовой стрелке, так и против нее. Хотя должна свободно вращаться в одну сторону.

И практически «неизлечимые» поломки – это полное или частичное разрушение ротора, статора, либо их обмоток. Это такие поломки, при которых ремонт оказывается ненамного дешевле всего стартера в сборе.

Перед началом работ обязательно отключите аккумуляторную батарею. Из инструментов вам потребуются ключи на «10» и «13», отвертка и плоскогубцы. На карбюраторных автомобилях, например, ВАЗ 2109 и подобных, демонтаж выполнялся проще, так как сверху нет корпуса воздушного фильтра. В случае с инжекторным автомобилем придется при помощи отвертки вынимать резиновые клипсы. Желательно приобрести три новых заранее, так как чем старше машина, тем вероятнее повреждение этих клипс.

  1. Освобождаете корпус воздушного фильтра и уводите его в сторону, чтобы не возникало помех.
  2. Ключом на «13» выкручиваете гайку, которой производится крепление плюсового провода питания на втягивающем реле.
  3. Отсоединяете провод питания втягивающего реле (тонкий красного цвета).
  4. Ключом на «13» выкручиваете гайки крепления корпуса стартера к кожуху сцепления.
  5. Потянув стартер в сторону левого колеса, вынимаете его из отверстия.

Когда снимете стартер, необходимо его разобрать, иначе не провести его ремонт. Для этого нужно следовать такому алгоритму:

  1. Ключом на «13» выкручиваете гайку и освобождаете втягивающее реле от провода.
  2. Крестовой или плоской отверткой выкручиваете болты, которыми крепится реле.
  3. Отверткой выкручиваете болты с задней крышки.
  4. При помощи плоской отвертки извлекаете стопорное кольцо. Оно находится на роторе, на его задней части.
  5. Выкручиваете две гайки со шпилек ключом на «10».
  6. Выкручиваете болты, которыми крепятся к щеткодержателю провода, идущие от обмоток.
  7. Снимаете весь щеточный узел стартера ВАЗ 2112, 2114, и др.
  8. Выколоткой вынимаете штифт, который крепит вилку бендикса.
  9. Снимаете ротор, теперь он и статор отдельно.
  10. На роторе находится стопорное кольцо, после его снятия можно заменить бендикс.

Обратите внимание на то, что длина новых щеток около 10 мм.

Если в вашем стартере их длина менее 3,5 мм, то обязательно нужно менять. Производите следующие манипуляции:

  1. Извлекаете из щеткодержателя втулку, на ее место запрессовываете новую.
  2. Очищаете ламели ротора. Для этого можно воспользоваться тонким ножом или отверткой.
  3. Заменяете бендикс и вилку при необходимости.
  4. Производите осмотр втягивающего реле, при необходимости его заменяете новым.
  5. Омметром прозваниваете все обмотки на роторе, статоре, втягивающем. Если имеется короткое замыкание, то заменяете негодную деталь.
  6. Извлекаете из щеткодержателя щетки. После установки новых проверяете, насколько легко они двигаются. Не должно быть заеданий, так как в этом случае возможно пропадание контакта.

Впрочем, это и все, что можно рассказать о ремонте. Если вы планируете капитальный ремонт стартера ВАЗ 2114, то следуйте по вышеизложенным инструкциям. Сложного нет ничего, все выполнимо, но следует быть аккуратным.

Но нужно посчитать, стоит ли овчинка выделки. Если цена нового стартера составляет примерно 3000 рублей, а вам нужно, например, менять статор, либо ротор (дорогостоящие элементы), а вместе с ними еще кучу деталей, то не проще ли будет заменить его целиком? Сэкономите свое время. Но если у вас его много, то можно без проблем заняться ремонтом своими руками, копеечка останется при вас.

Ремонт стартера ВАЗ 2114 своими руками

Изображение - Ремонт стартера 2114 своими руками proxy?url=http%3A%2F%2Fvivauto.ru%2Fwp-content%2Fuploads%2F2018%2F6%2Fremont-startera-vaz-2114-svoimi-rukami_1

Самым массивным электропотребителем является стартер ВАЗ 2114 на автомобиле. Нагрузка на ротор очень большая – электродвижущей силе приходится преодолевать сопротивление, которое вызывается компрессией в движке. И если стартер в нехорошем техническом состоянии, в нем имеется замыкание, ток употребления возрастает. И максимум – это приблизительно 600-800 А (при заклинивании ротора).

На автомобиле ВАЗ 2114 своими руками стартер можно отремонтировать за час, не больше. При условии, что все составляющие будут изменены новыми. В большинстве случаев выходят из строя щетки стартера, они трутся о ламели и изнашиваются. В итоге ротор не двигается при подаче на него напряжения. Время от времени даже при повороте ключа зажигания возникают искры. На новых инжекторных автомобилях, в число коих заходит ВАЗ 2114, устанавливается редукторный стартер. Его преимущество в том заключается, что его ротор крутится с большей скоростью, что позволяет облегчить пуск мотора.

Читайте так же:  Ремонт чайника максвелл своими руками

Его разборка фактически не отличается от процедур, которые проводятся с обыденным стартером. Еще одна обычная поломка – разрушение бронзовых втулок. На автомобиле ВАЗ 2114 они размещены:

  1. Одна в задней крышке стартера, будет нужно частичная разборка для ее подмены.
  2. 2-ая – в блоке мотора. Ее подмену придется проводить через маленькое оконце в картере сцепления.

Если разбивается втулка, то на якоре электродвигателя отсутствует питание. Минус от аккума не передается, или же напряжение понижается за счет появления сопротивления. Итог – крутится ротор намного медлительнее, а со стороны может показаться, как будто аккумулятор сел. Эти симптомы свойственны не только лишь для ВАЗовских десяток, да и для автомобилей других серий и даже марок – «УАЗ», «Шевроле», и др.

Втягивающее реле позволяет выполнить подачу питания на обмотки электродвигателя. Но у него две функции, 2-ая – выдвинуть бендикс, чтоб его шестерня вошла в зацепление с зубьями на венце маховика. Бендикс – это элемент, который передает вращающий момент на коленчатый вал мотора от ротора.

В его базе находится обгонная муфта и шестерня, снутри шлицы спиральной формы. Частая поломка – это разрушение обгонной муфты. В конечном итоге шестерня двигается как по часовой стрелке, так и против нее. Хотя должна свободно крутиться в одну сторону.

И фактически «неизлечимые» поломки – это полное либо частичное разрушение ротора, статора, или их обмоток. Это такие поломки, при которых ремонт оказывается ненамного дешевле всего стартера в сборе.

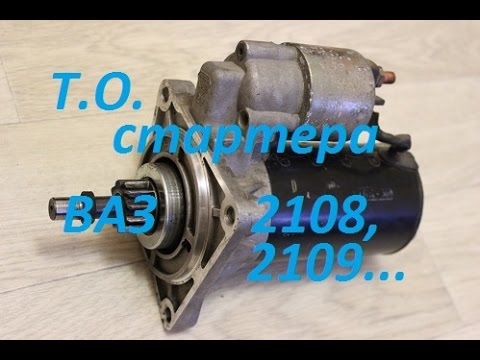

обслуживаем,если что ремонтируем.меняем в редукторном стартере ВАЗ 2108,09.

Ремонт стартера с автомобиля ВАЗ 2115. В этом видео снаружи осматриваются и дискуссируются видимые неисправности.

До работ непременно отключите аккумуляторную батарею. Из инструментов для вас потребуются ключи на «10» и «13», отвертка и плоскогубцы. На карбюраторных автомобилях, к примеру, ВАЗ 2109 и схожих, демонтаж производился проще, потому что сверху нет корпуса воздушного фильтра. В случае с инжекторным автомобилем придется с помощью отвертки вынимать резиновые клипсы. Лучше приобрести три новых заблаговременно, потому что чем старше машина, тем вероятнее повреждение этих клипс.

Эта штука вправду экономит 10-30% бензина. Вы просто устанавливаете этот устройство на шланг подачи горючего и.

  1. Освобождаете корпус воздушного фильтра и уводите его в сторону, чтоб не появлялось помех.
  2. Ключом на «13» выкручиваете гайку, которой делается крепление плюсового провода питания на втягивающем реле.
  3. Отсоединяете провод питания втягивающего реле (узкий красноватого цвета).
  4. Ключом на «13» выкручиваете гайки крепления корпуса стартера к кожуху сцепления.
  5. Потянув стартер в сторону левого колеса, вынимаете его из отверстия.

Когда снимете стартер, нужно его разобрать, по другому не провести его ремонт. Для этого нужно следовать такому алгоритму:

  1. Ключом на «13» выкручиваете гайку и освобождаете втягивающее реле от провода.
  2. Крестовой или плоской отверткой выкручиваете болты, которыми крепится реле.
  3. Отверткой выкручиваете болты с задней крышки.
  4. При помощи плоской отвертки извлекаете стопорное кольцо. Оно находится на роторе, на его задней части.
  5. Выкручиваете две гайки со шпилек ключом на «10».
  6. Выкручиваете болты, которыми крепятся к щеткодержателю провода, идущие от обмоток.
  7. Снимаете весь щеточный узел стартера ВАЗ 2112, 2114, и др.
  8. Выколоткой вынимаете штифт, который крепит вилку бендикса.
  9. Снимаете ротор, теперь он и статор отдельно.
  10. На роторе находится стопорное кольцо, после его снятия можно заменить бендикс.

Обратите внимание на то, что длина новых щеток около 10 мм.

Если в вашем стартере их длина менее 3,5 мм, то обязательно нужно менять. Производите следующие манипуляции:

  1. Извлекаете из щеткодержателя втулку, на ее место запрессовываете новую.
  2. Очищаете ламели ротора. Для этого можно воспользоваться тонким ножом или отверткой.
  3. Заменяете бендикс и вилку при необходимости.
  4. Производите осмотр втягивающего реле, при необходимости его заменяете новым.
  5. Омметром прозваниваете все обмотки на роторе, статоре, втягивающем. Если имеется короткое замыкание, то заменяете негодную деталь.
  6. Извлекаете из щеткодержателя щетки. После установки новых проверяете, насколько легко они двигаются. Не должно быть заеданий, так как в этом случае возможно пропадание контакта.

Впрочем, это и все, что можно рассказать о ремонте. Если вы планируете капитальный ремонт стартера ВАЗ 2114, то следуйте по вышеизложенным инструкциям. Сложного нет ничего, все выполнимо, но следует быть аккуратным.

Но нужно посчитать, стоит ли овчинка выделки. Если цена нового стартера составляет примерно 3000 рублей, а вам нужно, например, менять статор, либо ротор (дорогостоящие элементы), а вместе с ними еще кучу деталей, то не проще ли будет заменить его целиком? Сэкономите свое время. Но если у вас его много, то можно без проблем заняться ремонтом своими руками, копеечка останется при вас.

Изображение - Ремонт стартера 2114 своими руками photo3432
Автор статьи: Артем Кондратьев

Добрый день! Я Артем. Чуть меньше 9 лет работаю слесарем и мне нравиться работать руками. Когда создаешь новые полезные вещи или возвращаешь к жизни сломанные предметы. Разве это не прекрасно? Рекомендую, перед реализацией идей с моего сайта, проконсультироваться со специалистами. Удачного рабочего дня!

Обо мнеОбратная связь
Оцените статью:
Оценка 5 проголосовавших: 1

ОСТАВЬТЕ ОТВЕТ

Please enter your comment!
Please enter your name here
