Ремонт турбины с изменяемой геометрией своими руками

Основными частями турбокомпрессора являются турбина и насос, объединенные жесткой осью. Их вращение, в одном направлении, с большой, но одинаковой скоростью, происходит в результате крутящего момента, преобразованного из энергии потока отработанных газов и воздействующего на крыльчатку турбины, в то время как компрессор затягивает свежий воздух.

Турбина с изменяемой геометрией крыльчатки придумана как средство компенсации таких последствий конструктивных недостатков турбокомпрессора как турбояма, в то же время снижая расход топлива и уменьшая токсичность выхлопных газов.

Турбояма возникает в следствие специфики работы турбины — чем больше газов воздействует на крыльчатку, тем быстрее ее вращение, что в свою очередь приводит к наддуву большего количества воздуха.

С этой последовательностью и связана проблема, так как водитель ожидает от турбодвигателя ускорения в любой момент, в то время как при низкой скорости неоткуда взяться достаточному количеству газа и его напору для мгновенного увеличения скорости вращения крыльчатки и соответственно увеличения мощности.

Эта задержка, возникающая из-за того, что необходимо увеличение впрыска топливо, его сгорание и поступление в виде отработанных газов, прежде чем начнется увеличение скорости вращения крыльчатки и называется турбоямой. Ее устранение стало возможно именно благодаря турбине с изменяемой геометрией.

Принцип работы такой турбины не слишком отличается от оригинала, кроме изменения сечения между направляющими лепестками, что влияет на скорость движения отработанных газов.

На малых оборотах двигателя поток газов тоже не велик, что не позволяет быстро ускориться, поэтому в момент инициации водителем ускорения сигнал блока управления турбокомпрессора уменьшает расстояние между лепестками крыльчатки.

Хоть количество газов и не меняется, но меньше пространство для хода при том же давлении увеличивает их напор, что ускоряет обороты турбины. При прекращении ускорения лепестки снова раздвигаются.

Изменение расстояния между направляющими элементами, в зависимости от типа и модели турбодвигателя управляться как давлением компрессора (или его отсутствием), так и вакуумным приводом, а в некоторых случаях — шаговым электромотором.

Помимо выполнения основной идеи, такая турбина обладает другими преимуществами перед обычной:

• Большая мощность.
• Экономия топлива.
• Снижения токсичности выхлопных газов.

Эффективная и правильная настройка и регулировка турбины важна и для эффективности ее работы, и для снижения темпа износа деталей всего механизма, и даже для экономии денег на топливе.

Связано это с тем, что неправильные параметры настройки работы или неправильное (несвоевременное) проведение регулировки турбины непосредственно влияют на весь автомобиль и удобство его управления.

В то время как о некоторых действиях, обычно упоминаемых в инструкции к обслуживанию авто и его механизмов, владелец способен позаботиться самостоятельно, даже без специальных инструментов, опыта и знаний — для большинства из них потребуется внимание профессионала.

Каждый разумный и заботливый автовладелец должен помнить о таких принципах как: своевременная профилактика и обслуживание, а также уклонение от вреда своими действиями. Это верно и для бензинового двигателя, и для дизельного.

Вот некоторые примеры настройки, регулировки и установки турбокомпрессора с изменяемой геометрией. На Фольксвагене:

Приобрести турбину с изменяемой геометрией можно как в автосалоне или с рук у другого автовладельца, так и через интернет. У каждого варианта есть свои преимущества и недостатки, но успешный результат относительно соотношения цены/качества возможен в каждом случае, отличается лишь затраченное время на поиски предложения.

Цена конкретно изменяемых крыльчаток варьируется от 4000 до 25000 рублей, в зависимости от марки автомобиля, модели турбокомпрессора, бренда и качества (в плане надежности и долговечности) самого товара. Одной из самых заслуженно популярных моделей является турбина Garrett, благодаря своему качеству и доступности в разных ценовых диапазонах.

Стоимость турбокомпрессора с изменяемой геометрией не сильно превышает, а иногда и вовсе не превышает, вариант с ее отсутствием, так как по популярности и распространенности турбина с изменяемой геометрией выше.

Механизм, сталкивающейся с непрерывной нагрузкой и подверженный воздействию продуктов горения топлива и масел, естественно нуждается в периодической чистке для предупреждения поломок и сохранения эффективности работы.

В некоторых случаях достаточно лишь залить специальное средство и прогнать его через турбину, чтобы очистить ее, но чаще потребуется поработать руками. В то же время нужно помнить, что при обычных обстоятельствах чистка — очень редкая необходимость, и если турбина требует ежемесячной чистки от нагара, значит есть нарушения в ее работе. Причины могут быть следующими:

1. Превышение нормы давления газов.
2. Bзнос втулок крыльчаток турбины.
3. Износ прокладок.
4. Превышение рекомендуемого срока эксплуатации поршневого отсека.
5. Засор сапуна.

В связи с этим каждый автовладелец должен помнить, что хоть самостоятельная чистка возможна, но не всегда ее результат положительно влияет на работу турбины, а иногда и вовсе может ухудшить ситуацию.

Отсутствие опыта, специальных инструментов, чистящих средств может негативно сказаться на геометрии или вовсе «убить» ее, с чем часто сталкиваются в ремонтных салонах — наждачка, соляра и молоток не всегда полезен для этого механизма. Помните, что для чистки в «кустарных» условиях вы должны четко осознавать что, с чем и зачем делаете, предоставив адекватную замену навыкам и оборудованию профессионалов.

Частично, как и в случае с самостоятельной чисткой турбины — гораздо проще предупреждать возникновение ситуации когда ей необходим ремонт, при помощи компетентного и регулярного обслуживания, чем пытаться исправить ситуацию самостоятельно.

Многих автовладельцев пугает цена ремонта, но они забывают что его самостоятельное проведение тоже не бесплатно, в то время как забирает в разы больше времени, чем потратит профессионал, и к тому же может иметь негативные последствия на механизм или вовсе оказаться безуспешным.

Поэтому не обладая соответствующими знаниями, навыками и оборудованием, лучше не пытаться ремонтировать турбину самостоятельно.

В то же время вам будет полезно узнать о наиболее распространенных проблемах турбокомпрессора и их причин:

• Моторное масло, загрязненное большими или мелкими абразивными частицами.
•
• Происходит в результате изначально масла низкого качества, с составом отличного от оригинала или изначально неподходящего для использования с конкретной моделью турбокомпрессора. Помимо этого, грязь может попасть в масло с неправильно очищенных деталей турбины или загрязненных во время ремонта, регулировки.
• Длительная или постоянная работа турбины на предельных параметрах. Превышение пределов относится как к температуре, так и скорости вращения отдельных деталей. Возникает в результате повреждения отдельных деталей, их износа или в результате неправильной настройки/регулировки/ремонта турбокомпрессора, из-за чего нарушается работа отдельных элементов, и увеличивается нагрузка на остальные.
• Недостаток смазки или ее качества. Может возникнуть по вине водителя, низкого качества смазки или механических повреждений элементов турбокомпрессора, препятствующих нормальному действию смазки.

Конечно, вариантов поломок и их причин гораздо больше, но водителю не обязательно знать их все, чтобы правильно заботиться о своем авто — главное качественно делать всё что зависит от него, и вовремя отдавать авто в руки профессионалов для техосмотра. Гораздо быстрее, дешевле и проще предупреждать проблемы с турбокомпрессором, чем решать их.

Рассматривая принцип работы турбонаддува, мы затронули проблемы, ограничивающие эффективность газовых турбокомпрессоров. Турбина с изменяемой геометрией позволяет расширить зону действия турбонаддува и сделать двигатель более приемистым. Поговорим не только об устройстве системы, но и о симптомах неисправности клапана управления, чистке и регулировке VNT-турбонагнетателей.

На рисунке изображена турбина с изменяемой геометрией, устанавливаемая на автомобили Volkswagen, Skoda. Общее устройство турбокомпрессора и принцип нагнетания дополнительного воздуха не отличается от обычных турбокомпрессоров. Основная особенность в поворотных лопатках, механизме управления и вакуумном приводе.

Поворотные лопатки вращаются на осях, установленных в опорном кольце. К оси каждой лопатки прикреплены тяги управления, которые при монтаже входят в зацепление с регулировочным кольцом. Направляющий рычаг соединяет регулировочное кольцо с рычагом тяги управления и осью вакуумного привода поворотных лопаток.

При изменении положения оси вакуумного привода регулировочное кольцо проворачивается на определенный угол. За счет этого происходит поворот оси лопаток в опорном кольце. Они синхронно меняют свое положение, изменяя тем самым сечение для потока выхлопных газов.

Принцип работы турбины с изменяемой геометрией основывается на регулировании потока отработавших газов, направляемых на колесо турбины. Регулировка позволяет подстраивать проходное сечение для потока отработавших газов под режим работы двигателя.

Когда мы рассматривали принцип работы системы изменяемой геометрии впускного коллектора, то говорили о зависимости скорости потока газов от проходного сечения канала. При одинаковом давлении скорость потока газа будет выше в канале с суженым сечением.

Для быстрого выхода турбины в зону эффективной работы на низких оборотах двигателя необходимо высокое давление наддува. В таком режиме работы лопатки уменьшают сечение канала, по которому отработанные газы движутся к крыльчатке турбины. В итоге повышается давление наддува.

В зоне высоких оборотов двигателя увеличивается объем выхлопных газов. Небольшое сечение канал приведет к чрезмерному подпору выхлопных газов, что приведет к плохому наполнению цилиндров свежим зарядом ТПВС.

Поэтому с повышением оборотов двигателя лопатки меняют свое положение, увеличивая сечение для прохождения выхлопных газов.

Принцип работы изменяемой геометрии позволяет отказаться от перепускного клапана (wastegate). Через крыльчатку «горячей» части проходит весь поток выхлопных газов. Предотвращение избыточного наддува осуществляется изменением положения поворотных лопаток.

1. Лопатки расположены перпендикулярно радиальным линиям, что равняется узкому сечению для потока выхлопных газов. Обеспечивается быстрое нарастание наддува и прибавка крутящего момента в зоне низких оборотов двигателя.
2. Ступенчатое расположение лопаток – большое сечение для потока выхлопных газов. Этот же режим используется в качестве аварийного, когда система самодиагностики регистрирует некорректную работу системы, отсутствует питание на электромагнитном клапане.

Изменение геометрии турбины осуществляется блоком управления двигателем. Принцип работы рассмотренной выше системы предполагает наличие электромагнитного клапана управления наддувом. Управляется клапан ШИМ-сигналом. Изменяя скважность сигнала, ЭБУ двигателя устанавливает необходимое разряжение в вакуумной среде привода поворотных лопаток. При таком управлении ЭБУ может плавно и точно управлять регулировочным кольцом, что обеспечивает эффективное сгорание ТПВС на всех режимах работы двигателя.

Когда электромагнитный клапан обесточен, в вакуумной среде атмосферное давление, лопатки установлены в ступенчатом положении. Для плавной регулировки давления наддува ЭБУ постоянно опрашивает датчиковую аппаратуру двигателя.

Автомобильные газовые турбины всех типов имеют 3 режима работы:

• выход в рабочую зону. Раскручивающийся вал турбины создает сопротивление потоку выхлопных газов, что снижает наполняемость цилиндров и, как следствие, КПД двигателя. Именно с режимом раскручивания турбинного колеса водители связывают явление «турбоямы»;
• зона эффективной работы. При достижении рабочей зоны скорость вращения компрессорного колеса позволяет нагнетать в цилиндры большее количество воздуха, что ощущается прибавкой в крутящем моменте;
• зона оверспина (от англ. over—spinning– избыточное вращение). Устройство турбокомпрессора предполагает зоны эффективности. Конструкция двигателя также рассчитывается на определенную величину наддува. Если скорость потока выхлопных газов превысит зону оптимальной эффективности и расчетную величину наддува, дальнейшее использование турбонаддува только снизит КПД двигателя. Также превышение расчетной скорости вращения крыльчатки ведет к срыву потока воздуха. Поэтому устройство большинства турбин предполагает наличие клапана Последний на определенных оборотах двигателя пускает поток выхлопных газов в обход турбинного колеса.

Устройство турбины с фиксированной геометрией – это всегда компромисс между скоростью выхода в зону эффективности, величиной наддува и границей пиковой мощности. На эти параметры влияет диаметр каналов для движения газов, соотношение площади индюсера и эксдюсера, Area/Radius хаузинга, конструкция клапана wastegate, blow-off. Но из-за того, что характеристики турбины закладываются еще на стадии проектирования, ее рабочая зона довольно узкая.

• Активное изменение сечения канала «горячей» части турбины позволяет расширить зону ее эффективной работы. Авто с изменяемой геометрией турбонаддува могут выдавать большую мощность уже с самих низких оборотов.

• Уменьшенный подпор выходу выхлопных газов на высоких оборотах. Из-за отсутствующего клапана wastegate в «горячей» части уменьшается количество разнонаправленных потоков газов, что улучшает прохождение газов через турбину.
• Улучшение эластичности двигателя.
• Снижение расхода топлива и количества вредных выбросов в атмосферу.

Усложнение конструкции турбины неминуемо приводит к увеличению риска поломки. Но в случае с работой изменяемой геометрии ситуация не так плоха, как может показаться. У механизма лишь несколько основных проблем:

• движение лопаток с подклиниванием. Происходит из-за критического износа трущихся пар и при нагарообразовании. Углеродистые и масляные отложения препятствуют плавному перемещению регулировочного кольца;
• заклинивание лопаток в одном из положений. Из-за критического нагарообразования силы вакуума недостаточно для перемещения регулировочного кольца;
• неисправность вакуумного привода поворотных лопаток, клапана управления давлением турбонаддува.

Среди основных симптомов поломки – подергивания при разгоне, потеря мощности двигателя, увеличение расхода топлива и появление на панели приборов индикации Check Engine.

Новый стенд для настройки турбин с изменяемой геометрией “Geomet 1000” г. Одесса “VTM GROUP”

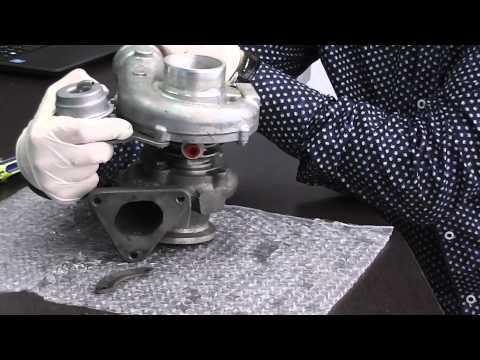

Регулировка актуатора турбины.
