Добро пожаловать!
Задние тормозные цилиндры — они толкают колодки на тормозной барабан, в связи с этим и происходит остановка автомобиля, они работают только тогда, когда нажимается педаль тормоза, когда же фиксируется ручник, они в работу не вступают а вступают в неё именно трос ручника, который и толкает колодку на барабан, со временем цилиндры подвергаются износу и через уплотнения которые на них присутствуют, начинает вытекать тормозная жидкость, в связи с чем эффективность тормозов сразу же падает, а жидкость начинает по не многу убавляться, а при полном опустошении бачка, как Вы наверное уже знаете грозит отказ тормозной системы, поэтому с этим будьте аккуратней и при необходимости, доливайте тормозную жидкость в бачок, пока цилиндры не замените на новые.

Примечание!
Чтобы поменять задние цилиндры или какой то определённый цилиндр, понадобятся: Гаечные ключи, накидные ключи, отвёртки, молоток с резиновой головкой или с металлической но если молоток будет металлической, то в этом случае ещё и проставка понадобится Вам (Дощечка маленькая к примеру), ну и кроме всего этого запаситесь спец. ключом для прокачки тормозов, бутылкой, шлангом коротким (Какой именно шланг понадобиться, Вы узнаете чуть позже) и конечно же новым тормозным цилиндром, который и встанет на место старого!

Краткое содержание:

Где находятся задние тормозные цилиндры?
Они под тормозными барабанами расположены, поэтому не сняв его Вы их не увидите (Как снимать барабан правильно, мы уже рассказали чуть ниже), всего цилиндра задних два, один с левой стороны расположен, второй с правой, прикручиваются они же болтами к тормозному щитку и на нём кстати на самом верху располагаются (Более подробно на фото ниже смотрите, где цилиндр указан синей стрелкой), по краям у тормозного цилиндра есть поршни (Указаны красными стрелками) это рабочая часть тормозного цилиндра, они двигаются при нажатии на педаль, а именно раздвигаются тем самым толкая тормозные колодки на барабан, в связи с чем и происходит остановка автомобиля.

Когда нужно менять задние тормозные цилиндры?
Если Вы заметили что тормозная жидкость начала уходить, а на заднем колесе обнаружена тормозная жидкость (см. фото ниже), то это уже говорит о том, что тормозная система не исправна и скорее всего это являются либо поршни, либо прокачной штуцер плохо затянут, либо тормозная трубка плохо прикручена (Первым делом их смотрите), если после проверки оказалось что с ними всё в норме, то скорее всего тормозной цилиндр потёк, со временем он разбивается, резина твердеть начинает и жидкость просачивается сквозь неё (Места где жидкость просачивается чаще всего, указано на фото выше жёлтыми стрелками) и ещё один симптом который тоже характерен для цилиндров, это закисание поршней, тех самых которые выдвигаются и толкают тормозные колодки, если автомобиль долго будет стоять на одном месте и не эксплуатироваться, то такое закисание для тормозных цилиндров характерно, оно сопровождается либо потерей задних тормозов, либо наоборот, задние тормоза будут, но они будут постоянно (Т.е. Вы едете на машине и задние колёсо(а) тормозят), в этом случае цилиндры по хорошему как можно быстрее нужно сменить на новые и не затягивать с этой заменой.

Примечание!
Если вдруг и у Вашего автомобиля произошла такая ситуация что колёса оттормаживаются, то учтите тот факт что при длительной езде на автомобили, задние колодки сносятся быстро и потом, Вам ещё и колодки задние менять придётся, поэтому наш Вам совет, не эксплуатируйте автомобиль пока неисправность не будет убрана (Кстати подобная ситуация может быть характерна ещё и для ручника, это когда зимой машину на ручник Вы поставили на длительное время и собираетесь на ней ехать, а задние колодки примёрзли к барабану, в этом случае нужно будет либо проехать несколько км., либо идти за горячей водой и поливать тормозные барабаны, так как по другому колодки не растормозятся если после нескольких км., задние колёса всё ещё заблокированы)!

Примечание!
Перед началом работы, заполните тормозной бачок жидкость, уровень в нём должен быть чуть выше середины или если у Вас тормозной бачок уже заполнен до отметки MAX или чуть выше середины, то так и оставьте, делается это нужно потому что, работать будет нужно с тормозными трубками ещё, а именно их отсоединять придётся, а при отсоединении из них начинает вытекать жидкость и если в бачке её мало будет, то он просто опустошиться, в связи с чем тормозная система завоздушиться и будет нуждаться в прокачки (На всякий случай, как прокачать тормозную систему на семействе Самара, читайте в статье: «Прокачка тормозов на автомобилях»)!

Снятие:
Сперва снимите тормозной барабан чтобы добраться до цилиндра (Как это сделать, читайте в статье: «Смена задних тормозных колодок на ВАЗ 2109»), когда он будет снят, приступайте к работе, для начала в задней части щита открутите тормозную трубку (Указана синей стрелкой) и отсоедините её, чтобы жидкость тормозная не вытекала, сразу же заткните трубку колпачком который одевается на тормозной штуцер (см. маленькое фото), как только операция будет завершена, выкрутите два болта крепления тормозного цилиндра (Указаны зелёными стрелками) и снимите его с автомобиля (При выворачивании болтов, придерживайте второй рукой сам цилиндр чтобы он не крутился).

Установка:
Устанавливается цилиндр в обратной последовательности, после установки необходимо будет прокачать тормозную систему у автомобиля (Потому что в новом цилиндре будет воздух), качать придётся очень мало, все контуры проходить нет необходимости (Только если Вы на педаль тормоза не нажимали когда новый цилиндр был установлен, в этом случае, контур уже прокачивать придётся, что такое тормозные контуры, мы уже писали в статье по прокачки тормозов, поэтому её читайте в ней то всё и сказано подробно), просто именно то колесо качните на котором была произведена замена тормозного цилиндра и всё, тормоза и на этом колесе сразу же появятся (Качайте только тогда, когда всё будет собрано, т.е., когда тормозной барабан будет установлен на своё место и колпачок на прокачной штуцер обратно одеть не забудьте, это обязательно).

Дополнительный видео-ролик:
Короткий видео-ролик по замене задних цилиндров размещён ниже, в котором объясняется сам принцип замены, ход работы в нём мало показан.

Тормозная система ВАЗ 2109

Надежность работы тормозов вашего автомобиля является неотъемлемой частью безопасного передвижения водителя и пассажиров. Своевременное диагностирование поломок системы и ремонт своими руками поможет сохранить узлы в рабочем состоянии на долгое время.

На авто ВАЗ 2109 установлена рабочая система тормозов у которой диагональное разделение контуров, это увеличивает безопасность при движении авто. Работа переднего правого и заднего левого тормозных механизмов обеспечивается одним контуром гидропривода тормозов, правого заднего и левого переднего – другой тормозной контур.
При несвоевременном отказе одного контура в системе тормозов можно использовать второй, при этом он обеспечивает достаточную эффективность в работе. Гидравлический привод тормозов включает вакуумный усилитель поз. 6, двухконтурный регулятор поз. 9 давления задних тормозов.
Ручной тормоз обеспечивает торможение задних колес.Ремонт любого тормозного узла авто ВАЗ 2109 выполняется после обнаружения неисправностей.

Если на авто ВАЗ 2109 стала меньше 1,5 мм толщина фрикционных накладок, заклепочное соединение с основанием стало слабым, на поверхностях накладок имеются сколы или глубокие царапины их необходимо снять.

Совет: Колодки нужно менять с каждой стороны попарно. Нельзя устанавливать старые детали, что может привести к неравномерному торможению. Это особенно опасно для передне-приводных автомобилей.

• Автомобиль фиксируется а неподвижном состоянии.
• Отсоединяется аккумуляторная батарея.
• Проверяется уровень жидкости тормозной. Для того чтобы она не пролилась при сдавливании поршней ее нужно откачать до отметки ниже «МАХ».
• Снимается колесо.
• От грязи очищаются поверхности суппорта и тормозного диска.
• На стойке из кронштейна вынимается уплотнитель, который еще служит и держателем тормозного шланга.
• Отгибаются усики стопорной шайбы болта фиксации направляющего пальца.
• Откручивается болт и откидывается корпус.
• Снимаются тормозные колодки.
• При замене колодок штангенциркулем проверяется толщина фрикционных накладок, она не должна быть меньше 1,5 мм.
• Сборка выполняется в обратной последовательности.

Ремонт основного тормозного цилиндра на ВАЗ 2109 чаще всего не приводит к нужному результату. Поэтому его нужно поменять на новый.
Итак:

• Автомобиль обесточивается. Отсоединяется от аккумуляторной батареи минусовая клемма.
• От датчика, указывающего уровень тормозной жидкости, отсоединяется колодка с проводами.
• Ослабляется затяжка тормозных трубок, не выкручивая их.

Замена главного тормозного цилиндра

• Отворачиваются гайки фиксации к вакуумному усилителю главный тормоз, выкручиваются и отсоединяются тормозные трубки.
• Со шпилек снимается тормозной цилиндр.
• При необходимости удаляется бачок с жидкостью для тормозов. Для этого нужно медленно раскачивая вынуть ножку устройства из втулки посадочного гнезда.
• После проведения осмотра, устранения дефектов или замены цилиндр устанавливается на место.
• После установки нового узла гайки можно полностью затянуть.
• Бачок ставится на место, заливается тормозная жидкость до метки «МАХ».
• Вытесняется весь находящийся там воздух. Для этого отверстие для установки передних тормозных трубок закрываются пальцами. Помощник аккуратно нажимает на тормоз, что создает давление в системе до выхода из отверстий воздуха.
• Не опуская педаль тормоза при появлении жидкости одеваются и закручиваются тормозные трубки.
• Аналогично подсоединяются задние трубки.
• Работа заканчивается прокачкой тормозов.

Подтеки на тормозном щитке или внутренней стороне колес чаще всего указывают на плохое состояние манжет, реже на выход со строя поршня – образование на нем царапин, послуживших причиной нарушения герметизации.
Ремонт тормозного цилиндра возможен, но чаще всего его нужно заменить.

• Автомобиль ВАЗ 2109 ставится на первую передачу, снимается колесо.
• Удаляются барабан и колодки тормозные, которые можно только разъединить, при этом снимается верхняя стяжка пружины.
• Металлической щеткой от грязи очищаются болты, фиксирующие цилиндр к тормозному щитку и тормозную трубку. Ослабляется затяжка болтов.
• Тормозная трубка глушится резиновым колпачком или кусочком дерева.
• Трубка полностью откручивается.
• Откручиваются болты крепления тормозного цилиндра, при этом он придерживается рукой с обратной стороны. Деталь снимается.
• Новый цилиндр устанавливается в обратной последовательности.
• После окончания работ необходимо задний тормозной контур прокачать.

Если в процессе ремонта происходило снятие или разборка элементов тормозной системы: усилителя вакуумного, цилиндров тормозных или магистрали в систему может попасть воздух. При замене элементов в одном контуре можно прокачивать только в этом контуре, в остальных случаях: при снятии главного цилиндра или замены тормозных трубок вся система требует прокачки.
При выполнении работ нужна помощь другого человека, тормозная жидкость, резиновая и виниловая трубки, пластиковая бутылка.
Последовательность прокачки:

• Правое заднее и левое переднее колесо;левое заднее и правое переднее:

1. Со всех штуцеров снимаются колпачки. Ослабляется их затяжка.
2. Новая жидкость заливается в бачок.
3. Помощник должен от семи до девяти раз нажимать на тормозную педаль, чтобы

Увеличить давление в системе:

• Продолжая давить педаль в пол, на штуцер одевается резиновый шланг, ослабевается его затяжка, из системы выпускается воздух вместе с тормозной жидкостью. По выходящим в пластиковую бутылку пузырькам воздуха его хорошо заметно. Шланг одним концом опускается в жидкость, как показано на фото.

Прокачка тормозов ВАЗ 2109

• Штуцер заворачивается и давление нагоняется снова.
• Данная операция проводится до прокачки всей системы пока весь воздух не выйдет из нее. Во время прокачки проверяется периодически уровень жидкости в бачке.
• Протягиваются все штуцера и для предохранения от загрязнения одеваются резиновые колпачки.
• Тормозная жидкость меняется при ухудшении ее смазывающих свойств. В дальнейшем это приводит к увеличенному износу цилиндров калипера в системе тормозов, выталкивающих тормозные колодки и прижимающих их к ротору. Инструкция рекомендует выполнять замену тормозной жидкости через два или три года

Совет: При работе с жидкостью нужно быть очень осторожным. Ядовитый состав необходимо сразу смыть с мылом теплой водой. Доливая в бачок следите, чтобы раствор не попал на пластик.

• Во время прокачки тормозов происходит вытеснение из системы воздуха, при замене старой жидкости на новую прокачка продолжается до тех пор пока из штуцеров не будет идти чистая жидкость.
• Сливать старую нужно со всех колес, крест накрест. Во время работы необходимо периодически доливать тормозную жидкость.

Ремонт устройства заключается в замене изношенного механизма на новый после снятия его с авто ВАЗ 2109. Повреждениями могут быть: износ фиксирующих зубьев, заклинивание или поломка рычага, выход со строя фиксирующего механизма.
Итак:

• Отключается аккумуляторная батарея.
• Под автомобилем откручиваются гайки, фиксирующие уравнитель к тросу привода, сначала отворачивается контргайка, затем регулировочная.
• С тяги рычага ручника снимается уравнитель.
• В салоне автомобиля удаляется вся декоративная обшивка между передними сидениями. Снимается пластиковая крышка туннеля, перед этим с рукоятки для переключения скоростей снимается чехол. Удаляется люк в туннель.
• В сторону отодвигается ковролин.
• С оси снимается стопорное кольцо, тяга привода.

Ремонт рычага привода ручника

• При необходимости откручивается и удаляется рукоятка, меняется стяжная пружина.
• Сборка механизма выполняется в обратной последовательности.

Механизм на авто ВАЗ 2109 меняется после подтверждения его неработоспособности. В других случаях демонтаж узла вакуумного усилителя выполняется при ремонте кузова.
Работа выполняется под капотом и в салоне авто:

• От усилителя тормозов отсоединяется вакуумный шланг.
• Разъединяются датчик уровня тормозной жидкости и колодка с питающими проводами.
• Затем работы выполняются в салоне автомобиля. С пальца, который соединяет педаль тормоза и тягу вакуумного усилителя, снимается стопорная скоба. Детали разъединяются.
• Под капотом откручиваются гайки, фиксирующие главный тормоз цилиндра. Снимается цилиндр, отводится в сторону.

Совет: Необходимо следить, чтобы тормозные трубки не были деформированы .

• Откручиваются гайки, удерживающие кронштейн и усилитель к кузову авто, снимается все в сборе.
• После проведения ремонтных работ сборка выполняется в обратной последовательности.

Неисправность вакуумного усилителя определяется затруднительным ходом педали тормоза. Это ухудшает качество торможения и в конечном итоге может влиять на безопасность управления автомобилем.
Перед заменой старого усилителя необходимо проверить его работу и работу обратного клапана.
Работоспособность механизма проверяется путем нажатия несколько раз на педаль тормоза. Это создаст повышенное давление в системе.
Педаль тормоза должна занять верхнее положение. При не опущенной педали запускается двигатель.
При отсутствии неисправностей педаль опускается в пол. В противном случае необходимо проверить герметичность обратного клапана и качество соединения шланга.

• Проверяется герметичность в месте соединении шлангов и штуцером на трубе для впуска и обратным клапаном.
• Проверяется проверка самого клапана. Перед этим шланг отсоединяется, а с помощью отвертки клапан снимается с усилителя.
• На штуцер натягивается герметичная груша, сдавливая которую выпускается через клапан воздух. После отпускания груши если она не разжалась, значит клапан в хорошем состоянии, держит вакуум. В другом случае его нужно поменять.

Распределение нагрузки, другими словами по тормозным цилиндрам тормозной жидкости, при поворотах производит регулятор давления тормозов ВАЗ 2109.
Появление заносов кузова при торможении может говорить о неисправности регулятора, при рабочем состоянии остальных узлов:

• Упругий рычаг необходимо отсоединить от балки задней подвески. Для чего снимается стопорное кольцо, затем извлекаются палец и серьга.
• Все тормозные трубки специальным ключом отсоединяются от регулятора. После отсоединения все трубки нужно промаркировать. Это облегчит работу при сборке узла. Для того чтобы не было утечки масла глушатся все отверстия.
• Снимается кронштейн со шпилек на кузове вместе с регулятором.
• Отсоединяется регулятор от кронштейна и на его место ставится новый.
• Сборка выполняется в обратном порядке.

Периодическое обслуживание и своевременный ремонт всех узлов тормозной системы обеспечит надежность и безопасность автомобиля ВАЗ 2109. Как правильно выполнять ремонтные работы можно посмотреть на видео.

Как важна работа тормозов в экстремальных условиях, знают все, часто от них зависит жизнь водителя и других участников дорожного движения. Если только у вас не работает педаль тормоза, следует сразу же прекратить использование транспортного средства. Уберечься от несчастных случаев поможет устранение неисправности тормоза. Чтобы знать, какие могут возникнуть неполадки и как починить машину, нужно очень хорошо знать принцип работы тормозного устройства. Рассмотрим подробно, как работает на ВАЗ-2109 тормозная система.

Устройство тормозов на модели ВАЗ-2109 можно назвать классическим, оно почти не подвергалось никаким переделкам по отношению к аналогичным автомобилям предыдущих выпусков.

Главной особенностью тормозного устройства данной модели ВАЗа является наличие диагонального разделения на контуры. Эта система повышает уровень безопасности при торможении. Как работает такая система? Каждый контур гидропривода тормозов имеет свою зону ответственности: первый отвечает за функционирование правого переднего и заднего левого тормозного механизма, второй – за переднего левого и заднего правого. В случае, если отказывает в работе один из тормозных контуров, то системой используется второй контур. И таким образом происходит торможение и остановка автомобиля.

Непосредственно схема работы тормозного устройства: водитель нажимает на педаль торможения, сигнал передается на толкатель, после этого происходит поочередное вдавливание 2-х поршней в главный тормозной цилиндр, выступающий в роли распределителя тормозной жидкости по системе, которая образует наличие давления в системе. Это давление по шлангам поступает на цилиндры тормозов, и машина начинает тормозить.

Следует учесть, что давление в тормозной системе ВАЗ-2109 довольно-таки существенно. Во избежание порывов и протекания жидкости, нужно использовать только качественные металлические трубки и шланги с армированием.

Чтобы тормоза никогда не отказывали, следует проводить прокачку. Когда это нужно делать:

после замены каких-либо компонентов;

при замене тормозной жидкости;

При любом вмешательстве, указанном выше, и некоторых других, в тормозную систему может попасть воздух. Чтобы избавиться от воздуха, который препятствует эффективной работе авто, нужно выполнить прокачку.

Предварительно требуется очистить от грязи все соединительные шланги и трубопроводы, чтобы убедиться в их герметичности. При очистке нельзя пользоваться острыми предметами. После этого нажать на педаль и застопорить ее. Следует внимательно осмотреть все соединения, чтобы они были сухими, если где-то просачивается жидкость, нужно подтянуть крепления.

Когда все готово, можно начать собственно прокачку тормозов. Лучше это делать вдвоем. Сначала нужно надеть резиновый шланг на головку цилиндра, ослабить затяжку штуцера и начать выпускать воздух. Вскоре вместе с воздухом начнет выходить и тормозная жидкость. Закручиваете штуцер, после этого следует нажатие на педаль. Так прокачиваете до тех пор, пока в тормозной жидкости не будут появляться пузырьки воздуха. По окончании работ крепко затянуть штуцеры и надеть на них колпачки.

Не стоит забывать и о порядке проведения прокачки. Начинать нужно с заднего правого колеса, далее переднее левое, после заднее левое и, наконец, переднее правое. Порядок этот нарушать нельзя.

Перед любым выездом на авто следует первым делом проверить тормоза. Мигание лампочки, входящей в тюнинг, оповестит вас о нехватке тормозной жидкости. Следует долить ее и сделать прокачку тормозов.

Могут быть и такие неполадки, как протекание жидкости. Об этом свидетельствуют маслянистые пятна под машиной. Узнать, откуда происходит утечка, можно только непосредственным осмотром. Обнаружив место протекания, нужно устранить причину разгерметизации и прокачать. Но если следов протекания не видно, а количество жидкости уменьшается, то это может свидетельствовать о проблемах с главным тормозным цилиндром. При этом ТЖ попадает в камеру вакуумного усилителя. Во всех этих случаях главное – найти причину утечки и устранить ее (и не забыть прокачать тормоза).

В других ситуациях, когда тормоза работают с перебоями, причиной может быть регулятор давления. Он требует доработки или регулировки. Но и после восстановления в этом случае может возникнуть такая ситуация, когда на тормозную поверхность колеса попадает смазка и, например, задняя пара колодок замаслена, а передняя работает, как положено. Торможение при этом происходит неравномерное. Здесь надо очистить загрязненную поверхность.

Бывает и такая неприятность, когда растормаживание не происходит до конца. Если здесь задействованы все колеса авто, то следует отладить свободный ход педали. Если же это касается одного из колес, то причиной может быть или какой-то тормозной цилиндр, или регулятор давления.

Это основные проблемы в тормозной системе ВАЗ-2109. Сколько еще существует других, но все они являются побочными. Чтобы их избежать, нужно самое элементарное: следить за уровнем тормозной жидкости, вовремя менять ее, содержать в чистоте тормозные колодки. Берегите свою машину и приятных вам поездок!

Обычно при выходе из строя одного из задних тормозных цилиндров на ВАЗ 2109-2108, они начинают пропускать жидкость через резинки, что само собой приводит к ухудшению работы тормозной системы в целом. Более того, так как один из цилиндров будет работать нормально, а второй нет — то при торможении не исключен увод автомобиля от прямолинейного движения.

Процедура замены данной детали весьма проста и для ее выполнения понадобится минимум инструмента и приспособлений, а именно:

1. головка на 10
2. трещоточная рукоятка и вороток
3. специальный ключ для отворачивания тормозных трубок на 10
4. смазка проникающая

Разумеется, что для того, чтобы добраться до заднего тормозного цилиндра на ВАЗ 2109-2108 и снять его в дальнейшем, нам понадобится выполнить некоторые работы, такие как:

• снять заднее колесо, предварительно поднять автомобиль домкратом
• демонтировать тормозной барабан
• снять колодки заднего тормозного механизма

После этого нужно нанести проникающую смазку на болты крепления цилиндра и тормозную трубку с обратной стороны, что наглядно продемонстрировано на фото ниже:

Затем отворачиваем тормозную трубку, как это показано ниже:

После чего извлекаем ее из отверстия цилиндра и отводим немного в сторону:

Теперь остается открутить два болта крепления, который находятся по обе стороны от трубки:

И теперь уже с наружной стороны вынимаем тормозной цилиндр заднего колеса , так как больше его ничего не держит:

В случае необходимости замены данной детали, нужно купить новый цилиндр и установить его на свое место в обратной последовательности. Цена в магазине на эту запчасть составляет порядка 350 рублей.

Рис. 6.27. Детали колесного цилиндра: 1 – поршень в сборе; 2 – корпус цилиндра; 3 – упорный винт; 4 – упорное кольцо; 5 – сухари; 6 – пружина; 7 – опорная чашка; 8 – уплотнитель; 9 – поршень;

Установите поршень в сборе с автоматическим устройством на приспособление 67.7820.9525 так, чтобы выступы приспособления охватили головку упорного винта 3. Специальной отверткой, поворачивая поршень 9, выверните упорный винт 3 из поршня. Снимите с винта уплотнительное кольцо 8 с опорной чашкой 7, пружиной 6 и сухари 5. Разъедините упорное кольцо 4 и упорный винт 3.

Сборку автоматического устройства и самого цилиндра проводите в обратной последовательности с учетом следующего:

— перед установкой деталей обильно смажьте их тормозной жидкостью;

— упорные винты поршней затягивайте моментом 3,9–6,9 Н·м (0,4– 0,7 кгс·м);

Рис. 6.8. Колесный цилиндр: 1 – упор колодки; 2 – защитный колпачок; 3 – корпус цилиндра; 4 – поршень; 5 – уплотнитель; 6 – опорная тарелка; 7 – пружина; 8 – сухари; 9 – упорное кольцо; 10 – упорный винт; 11 – штуцер; А – прорезь на упорном кольце

— прорезь А (см. рис. 6.8) на упорных кольцах должна быть направлена вертикально вверх: отклонение от вертикали допускается не более 30°. Такое расположение прорези обеспечивает полное удаление воздуха из привода тормозного механизма колеса при прокачке тормоза;

— поршни в корпусе цилиндра запрессовывайте при помощи приспособления 67.7823.9532;

— усилие запрессовки поршня в цилиндр должно быть не менее 345 Н (35 кгс); при меньшем усилии замените упорное кольцо;

— при запрессовке поршня в цилиндр необходимо выдержать размер 4,5–4,8 мм и 67 мм (максимально) (см. рис. 6.8) для свободной посадки тормозного барабана;

— после сборки проверьте перемещение каждого поршня в корпусе цилиндра. Они должны легко перемещаться в пределах 1,25–1,65 мм. Последним установите на место защитные колпачки 2.

скачать фото на мобильник

Содержание:-
руководство технического обслуживания и
ремонта автомобилей ваз 2108, 2109, 21099

1. Снимите главный тормозной цилиндр с автомобиля ваз 2108, ваз 2109, ваз 21099.
2. Используя деревянную лопатку в качестве рычага, снимите тормозной бачок 13 (см. рис. 8.5) с главного тормозного цилиндра.
3. Извлеките из корпуса главного тормозного цилиндра соединительные втулки 12.
4. Выверните два стопорных винта 10 (рис. 8.11).
5. Усилием руки извлеките из корпуса главного тормозного цилиндра поршни первой и второй камер с манжетами, шайбами и пружинами. При этом поршень 11 второй камеры может не выйти свободно. Для извлечения поршня с оставшимися деталями ударами торцом корпуса главного тормозного цилиндра со стороны первой камеры о чистую доску продвиньте поршень через первую камеру. Для извлечения поршня можно использовать также сжатый воздух, который нужно подвести к выходному отверстию второй камеры, закрыв при этом отверстие под бачок.

6. Внимательно осмотрите и убедитесь в совершенной чистоте зеркала главного тормозного цилиндра и рабочей поверхности поршней, в отсутствии ржавчины, рисок и других неровностей. В противном случае замените детали новыми.
7. Замените порванные, разбухшие или потерявшие эластичность манжеты. Рекомендуется при каждой разборке главного тормозного цилиндра заменять манжеты новыми независимо от состояния манжет.
8. Проверьте упругость пружин поршней, длина которых должна быть под нагрузкой 38,26-46,1 Н (3,9-4,7 кгс) 41 мм, под нагрузкой 81,81-99,47 Н (8,34-10,14 кгс) — 21 мм, в свободном состоянии — 59,7 мм. Замените потерявшие упругость пружины.
9. Прокладки 12 (см. рис. 8.11) под стопорными винтами рекомендуется заменять новыми.

10. Перед сборкой главного тормозного цилиндра промойте все детали чистой тормозной жидкостью. Не допускайте попадания на детали минеральных масел, бензина, керосина или дизельного топлива, так как даже остаточные следы этих жидкостей могут привести к разрушению резиновых манжет.

ПРЕДУПРЕЖДЕНИЕ
Время промывки уплотнительных колец в изопропиловом спирте не более 20сек с последующей продувкой воздухом.

11. Собирайте главный тормозной цилиндр в порядке, обратном разборке. При этом все детали смажьте тормозной жидкостью.

Рис. 8.5. Главный тормозной цилиндр с тормозным бачком автомобили ваз 2108, ваз 2109, ваз 21099:
1 — корпус главного тормозного цилиндра; 2 — уплотнительное кольцо низкого давления; 3 — поршень привода контура левый передний-правый задний тормоз; 4 — распорное кольцо; 5 — уплотнительное кольцо высокого давления; 6 — прижимная пружина уплотнительного кольца; 7 — тарелка пружины; 8 — возвратная пружина поршня; 9 — шайба; 10 — стопорный винт; 11 — поршень привода контура правый передний-левый задний тормоз; 12 — соединительная втулка; 13 — тормозной бачок: 14 — датчик аварийного уровня тормозной жидкости; А — зазор

Детали главного тормозного цилиндра автомобилей ваз 2108, ваз 2109, ваз 21099:
1 — корпус главного тормозного цилиндра; 2 — уплотнительное кольцо низкого давления; 3 — поршень привода контура левый передний-правый задний тормоз; 4 — распорное кольцо; 5 — уплотнительное кольцо высокого давления; 6 — прижимная пружина уплотнительного кольца; 7 — тарелка пружины; 8 — возвратная пружина поршня; 9 — шайба; 10 — стопорный винт; 11 — поршень привода контура правый передний — левый задний тормоз; 12 — уплотнительная прокладка

Главный тормозной цилиндр полностью влияет на эффективность работы тормозной системы. Благодаря именно ему создается достаточное давление в системе тормозов, которое способно прижать тормозные колодки к барабану или диску, чтобы остановить автомобиль. На ваз 2109 главный тормозной цилиндр объединен с вакуумным усилителем.

На корпусе цилиндра расположен двухсекционный бачок с тормозной жидкость ю, а на пробке бачка стоит датчик аварийного уровня тормозной жидкости, включающий лампу, которая находится на щитке приборов.

Самая частая проблема тормозного цилиндра — нарушение работоспособности уплотнительных колец поршней цилиндра. Чтобы ее устранить, нужно снять с машины этот цилиндр.

Открывается капот моторного отсека и снимаются клеммы с аккумуляторной батареи. Так же клеммы снимаются с заливной горловина бачка тормозной жидкости. Затем отсоединяются трубопроводы от главного тормозного цилиндра. идущие к цилиндрам колес. Далее отверстия трубопроводов и главного цилиндра закрываются заглушками – это предотвращает вытекание тормозной жидкости, а так же попадание пыли в систему.

Затем отворачиваются две гайки, с помощью которых к корпусу вакуумного усилителя крепится цилиндр. Затем снимается цилиндр в сборе с бачком. Бачок лучше будет не отсоединять от корпуса цилиндра без необходимости. Однако при замене уплотнительных колец поршней бачок все же придется снять.

Для этого нужно усилием выдернуть его. Выверните два стопорных болта, которые ограничивают перемещение поршней. Затем нужно вынуть все детали внутренней полости цилиндра, запоминая последовательность их расположения. Все детали тщательно промойте и просушите. Не допустите соприкосновения деталей с автомобильным маслом или бензином.

Они могут навредить резиновым деталям устройств. Не должны быть повреждения на внутренней полости цилиндра. Замените уплотнительные манжеты и снова соберите цилиндр, поставив его на местою удалите воздух из системы.

В статье будет рассказано о таком элементе, как главный тормозной цилиндр ВАЗ-2109, а также рассмотрены его функции и особенности конструкции. Но для начала стоит рассмотреть устройство тормозной системы «Девятки». Оно предельно просто и не содержит сложных элементов. Ведь на этом автомобиле нет такой функции, как антиблокировочная система, например. Следовательно, никаких датчиков и контроля. Даже износ колодок оценивается водителем визуально. Стоит заметить, что на более новых версиях – ВАЗ-2114 и 2115 — установлены датчики, сигнализирующие об износе колодок.

В системе всего два контура, работают они относительно независимо. Другими словами, если вдруг что-то случается с одним из них, второй продолжает работать. При этом главный тормозной цилиндр ВАЗ-2109 может даже иметь течь. И если она не фатальная, то автомобиль продолжит нормально работать. Конечно, при функционировании на одном контуре вы будете ощущать некоторые неудобства – машину обязательно поведет в сторону при нажатии на педаль.

Кроме того, эффективность торможения становится крайне низкой. Поэтому ездить с неисправными и потекшими тормозами нельзя. Основной элемент – это главный тормозной цилиндр ВАЗ-2109, именно с его помощью усилие, которое вы прикладываете к педали, преобразуется в давление жидкости. Исполнительные механизмы – это цилиндры на задних колесах и суппорты на передних. С их помощью колодки и барабаны прижимаются к дискам и осуществляют торможение автомобиля. Но теперь более подробно о том, что из себя представляют задние и передние тормозные механизмы.

На ступице находится диск из прочного металла. Эти два элемента жестко связаны. Например, на автомобиле ВАЗ-2109 это произведено, во-первых, при помощи конических шпилек, которые являются также и направляющими. Во-вторых, болтами, которые крепят колесо к ступице. Следовательно, скорость вращения колеса и тормозного диска всегда одинакова. И чтобы остановить колесо, необходимо зажать диск, будто в тиски.

А делается это при помощи несложного механизма, который называется суппортом. Он состоит из двух половин – внутренней и внешней. С внутренней стороны расположен своеобразный цилиндр, в котором находится поршень. Именно он двигается и прижимает внутреннюю колодку к поверхности диска, внешняя же перемещается навстречу. Когда в системе пропадает давление, все колодки под действием возвратных пружин перемещаются в исходное положение. Обратите внимание, что когда производится замена тормозного цилиндра ВАЗ-2109, обязательно осуществляется прокачка системы, чтобы избавиться от воздуха.

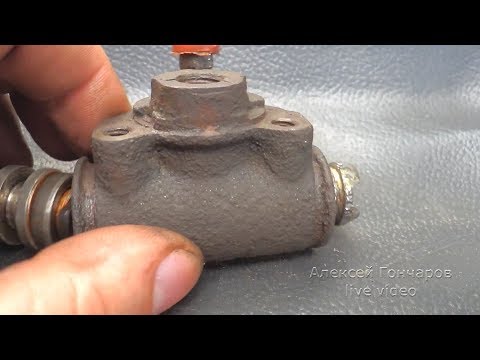

Практически аналогичная конструкция и у системы тормозов на задней оси. Отличие только в том, что нет диска, его функции исполняет барабан. Он изготовлен из сплава алюминия, внутри тяжелый металл. Колодки имеют металлическое основание, а на внешней стороне находятся накладки из фрикционного материала. Приводит в движение колодки специальной конструкции тормозной цилиндр (задний) ВАЗ-2109. С его помощью колодки разжимаются и упираются во внутреннюю поверхность барабана.

Благодаря этому происходит процесс торможения. Стоит отметить, что на всех практически автомобилях происходит следующее распределение усилия по передней и задней осям:

1. Передние тормоза осуществляют большую часть процесса – около 70%.
2. На задние тормоза приходится не более 30%.

Следовательно, износ у передних и задних колодок будет различный. Задние служат примерно в два раза дольше. Поэтому большая часть автомобилистов уделяет внимание тем, которые стоят на передней оси. А время задних приходит, когда перестает работать ручник (впрочем, это тоже не беда для многих), а также появляются посторонние скрипы и звуки.

Главный тормозной цилиндр ВАЗ-2109 имеет не очень сложную конструкцию, изготовлен из сплава алюминия. Корпус цельный, к нему крепятся трубки и расширительный бачок для поддержания уровня жидкости в системе. Внутренняя полость у ГТЦ идеально гладкая, из стали. Внутри двигаются под действием усилия, передаваемого от педали, два поршня. Предназначены они для различных контуров системы. Поршни выполнены в виде наперстка, но с внешней стороны у них имеются резиновые кольца, которые предназначены для улучшения герметичности. Такие запчасти на ВАЗ-2109, как кольца ГЦТ, можно встретить в ремкомплектах для этих узлов. С их помощью получается создать максимальное давление в трубках, идущих к колодкам. Расширительный бачок из пластика, внутрь вкручивается пробка с датчиком уровня поплавкового типа. К нему подключен микровыключатель, который замыкает лампы низкого уровня тормозной жидкости.

Вы прекрасно осведомлены, что запчасти на ВАЗ-2109 дороже, нежели на классическую серию. Но что касается тормозной системы, то она в этих автомобилях очень схожа. Единственное различие – на «Девятках» все элементы намного мощнее, крепче, так как нагрузки на весь автомобиль и систему выше. Обслуживать ГТЦ нет необходимости, если он работает в идеальном режиме. Своевременно необходимо заливать жидкость и следить, чтобы не было утечек. А вот если они появились, стоит решить – производить ремонт или же установить новый.

Обратите внимание, что стоимость тормозного цилиндра ВАЗ-2109 около 500 рублей. И не имеет значения, меняете вы его либо же проводите ремонт, обязательно нужно сливать жидкость. И прокачки не избежать. Но если вы замените резиновые уплотнительные кольца, остается немалая вероятность того, что запчасти из ремкомплекта (обычно производства КНР, а еще хуже – подпольные) окажутся неподходящими. И не стоит забывать о том, что на внутренней поверхности цилиндра имеется выработка, которая не позволит развить требуемое давление. Следовательно, замена тормозного цилиндра ВАЗ-2109 – это наиболее подходящий вариант.

13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют. Обращайте внимание на свое тело. Если вы замети.

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

Оцените статью:
