Телефон не включается ремонт своими руками

В данном разделе собрана вся полезная информация о ремонте телефонов и других мобильных устройств. Вы найдете ответы на свои вопросы, связанные с этой проблематикой, а в частности:

• что делать, если телефон не включается
• как разблокировать мобильный телефон, смартфон под управлением Андроид, если вы забыли пароль или графический ключ
• что проверять в первую очередь, если не заряжается планшет

Также я отвечаю на любые ваши вопросы, касающиеся поломок мобильных устройств. Внимательно изучите раздел и, если необходимый ответ не будет найден, обращайтесь с проблемой через контактную форму на сайте или создайте новую тему на форуме.

Если внутренней памяти на телефоне не хватает, приложения и система Андроид тормозят, нужно принять меры и заняться уборкой. Поверьте, это решит проблему. В этом руководстве увеличим свободное место в памяти Андроид несколькими простыми способами. Потратив 20 минут сейчас, вы сэкономите часы своей жизни и перестанете расстраиваться тормозам на телефоне и планшете.

Что делать, если телефон не видит sd карту памяти или другое устройство хранения? В связи с тем, что мне очень часто задают этот вопрос, я решил написать отдельный материал, оформив его в виде таблицы. Любое устройство, будь то планшет, цифровой фотоаппарат, компьютер, телевизор – в один момент могут отказаться читать sd карту или флеш-накопитель. Что делать?

Проблемы с отображением файлов в операционной системе Андроид случаются, как правило, из-за программных ошибок или аппаратной несовместимости. В половине случаев их можно решить перезагрузкой, перепрошивкой и форматированием носителя, в остальных — остается только выбросить SD card и купить новую. Чтобы узнать, что произошло в вашем случае. необязательно нести смартфон / планшет в сервис и оплачивать диагностику.

Ремонтом мобильных телефонов я занимаюсь достаточно давно. За это время через мои руки прошла не одна сотня мобильных устройств с самыми разными неисправностями – от банальных неисправностей типа «умерших» аккумуляторов и перетертых шлейфов, до «жертв» водной стихии или стиральной машины. Что-то удавалось починить, что-то нет. Однако в этой статье я хотел поговорить не об этом, а высказать свои размышления по поводу ремонта мобильных телефонов вообще и ремонтопригодности современных «трубок» в частности.

Сразу оговорюсь – я никогда не работал в АСЦ (авторизованный сервисный центр) или мастерской, занимающейся гарантийным ремонтом, поэтому подавляющее большинство прошедших через мои руки «трубок» были отнюдь не новинками, а моделями, чей цикл активных продаж уже либо закончился, либо был близок к завершению. Сейчас для меня ремонт «мобилок» превратился в хобби – чиню телефоны, которые приносят по знакомству или порой покупаю неисправные трубки на интернет-аукционах.

Клиенты бывают разные. Некоторые стараются дать максимум информации о том, что случилось с телефоном, другие наоборот не говорят ничего, кроме неисправности, которую они хотят устранить. И, что интересно, последнее для ремонтника не является препятствием, так как перед тем как что-либо делать с поступившим в ремонт телефоном обязательно проводишь собственную диагностику, проверяя что, работает, а что нет. И подобная диагностика вовсе не прихоть или следствие наличия кучи свободного времени, а необходимость, ведь в ряде случаев клиент вполне искренне может заблуждаться насчет работоспособности тех или иных функций аппарата. Особенно речь идет о «полуживых» аппаратах и редко используемых функциях, тип Bluetooth или FM-радио.

Конечно, подобная диагностика отнимает дополнительное время, но зато, подписывая заказ, клиент четко знает перечень неисправностей своего телефона и не сможет заявить, что «у меня до вашего вмешательства все работало! Разбирайтесь сами, я платить не буду!». Также существует еще одна категория клиентов, хоть и малочисленная, но очень противная – те, кто сознательно врет, описывая неисправности. В подобных случаях чаще всего речь идет о «подводниках» – телефонах, подвергшихся воздействию жидкости. Хотя «вруны» – это чаще всего клиенты гарантийных мастерских.

Кстати, с диагностикой связан еще один интересный момент, на который многие наши сервисные центры совершенно не обращают внимания. Согласно закону о «О защите прав потребителей» (статья 18, п. 5) клиент имеет право присутствовать при проверке качества товара. Конечно, этот пункт больше связан именно с деятельностью АСЦ и гарантийных мастерских, но и при приеме телефонов в платный ремонт присутствие клиента при первом «вскрытии» может оказаться не лишним, особенно при подозрении, что телефон немного «поплавал» или подвергся другим внешним воздействиям. Тем более что возиться с «утопленниками» чаще всего нет никакого смысла – мало того, что на выполненные над ними работы глупо давать гарантию, так еще и стоимость восстановления частенько оказывается слишком высокой. Но, справедливости ради, отмечу, что в большинстве случаев клиенты оказываются вполне вменяемыми и готовы платить за хорошо сделанную работу.

Мобильные телефоны вещь достаточно надежная. Это факт, причем, если нет какого-либо заводского брака, процент сломавшихся аппаратов очень мало связан с производителем. Особенно если пересчитать эти цифры к занимаемой им рыночной доли. Например, мне чаще всего в ремонт попадали телефоны Nokia, Samsung и Sony Ericsson. Но, этот факт скорее свидетельствует о популярности аппаратов тех или иных производителей, но никак не надежности самих телефонов. Конечно, у каждой модели есть набор типовых неисправностей, но все равно говорить о ненадежности «трубок» тех или иных производителей только по марке не следует.

Если говорить об имевших место случаях массового брака, то обычно это поле для деятельности АСЦ и гарантийных мастерских, так как проблемы чаще всего обнаруживаются в первые недели/месяцы использования телефона, а их устранение для клиента бывает чаще всего бесплатно. Кстати, интересный момент – внутренние инструкции ряда АСЦ очень сильно ограничивают возможности ремонтников – например, у них может не быть прав на «перекатку» (снятие с повторной установкой) или замену микросхем процессоров и флэш-памяти. А ведь подобная операция очень часто является единственным действенным методом ремонта. Наверное, для людей далеких от электроники очевидность этого утверждения выглядит сомнительно, поэтому поясню. В телефонах сейчас чаще всего применяют микросхемы выполненные в форм-факторе, когда контакты элемента расположены в его нижней части, а соединение микросхемы с печатной платой осуществляется с помощью небольших шариков припоя, на которых микросхема как бы стоит.

И именно в этих шариках порой и заключаются проблемы – стоит одному из подобных шариков перестать обеспечивать надежное соединение микросхемы с платой, и телефон начинает «глючить», перестает видеть SIM-карту или просто отказывается включаться. Решение проблемы очень простое – аккуратненько с помощью паяльной станции снимаем проблемную микросхему, с помощью трафарета делаем ей новые «ножки» и припаиваем обратно. После этих манипуляций телефон обычно оживает, а для обеспечения стабильной работы достаточно обновить его программное обеспечение и выполнить возврат к заводским настройкам, чтобы убрать «мусор», находящийся в его памяти.

Например, подобные проблемы наблюдаются у телефонов подвергшихся ударной нагрузке, причем иногда вполне достаточно падения с высоты 30-40 см, которое проходит без каких-либо последствий для корпусных элементов. Сильнее всего падений боятся чистокровные «китайцы» – пайка у них достаточно слабая и при ударе элементы легко теряют контакт с платой телефона.

Кстати, слабостью пайки вызывается и другой дефект китайских телефонов – отрыв гнезда для подключения зарядного устройства. Видимо, из-за желания сэкономить пару грамм припоя, в некоторых аппаратах из Поднебесной гнездо зарядного устройства держится исключительно на проводниках, соединяющих его с другими элементами телефона, и со временем оно расшатывается и отрывается, причем с «мясом» (контактными площадками и печатными проводниками), а ремонт подобного телефона превращается в нетривиальную задачу.

Однако большинство телефонов ремонт попадает с куда более банальными неполадками, среди которых чаше всего встречаются проблемы с программным обеспечением, разбитые корпуса и дисплеи, порванные шлейфы соединяющие половинки телефонов подвижных форм-фактров (слайдеры, раскладушки), а также переставшие работать сенсорные стекла и динамики. При некотором навыке устранить подобные неисправности несложно, главное чтобы под рукой были необходимые запчасти. И, что самое интересное, основной заработок делается именно на таких ремонтах. Фактически, те, кто приносит телефон с подобными неисправностями, субсидируют более сложные ремонты, когда приходится тратить не один час времени на то, чтобы найти проблему в «недрах» платы телефона.

Но, самая простая неисправность – это «ушедший за грань» аккумулятор, который оживает с помощью универсального зарядного устройства («лягушки»). Но зато, проявление этой неисправности выглядит очень серьезным – телефон не включается и не реагирует на подключение зарядного устройства. Причина очень проста – в используемых в современных телефонах аккумуляторах на основе лития всегда присутствует специальная электронная схема, находящаяся в самом аккумуляторе и защищающая его от чрезмерного разряда или заряда (в цифрах пороговые значения выглядят как 2,8 и 4,2 В). Работа защиты сводится к тому, что она выполняет роль электронного предохранителя отключающего «банку» аккумулятора от цепей телефона. И, стоит только аккумулятору разрядится больше чем нужно, он будет заблокирован до тех пор, пока не получит «толчок» от универсального зарядного устройства.

Как я уже упоминал, большая часть неисправностей достаточно просты, как в диагностике, так и ремонте, а самой главной проблемой для «рукастого» пользователя является найти нужные запчасти. Основных вариантов тут два – либо найти аналогичный телефон на запчасти и снять с него нужные компоненты, либо купить новую деталь. Кстати, покупку новой детали нельзя назвать однозначно предпочтительным вариантом – порой гораздо проще из двух телефонов собрать один, нежели покупать новые компоненты. Например, нерабочий Sony Ericsson K790 можно легко купить за 200…500 рублей, тогда как новый модуль камеры для него, даже при заказе из-за границы стоит больше $30. Основные места для поиска «доноров» – это различные точки, занимающиеся перепродажей телефонов, частные объявления и интернет-аукционы.

С новыми запчастями ситуация гораздо интереснее, особенно для тех, кто не занимается ремонтом телефонов профессионально, а обладает «прямыми» руками и хочет поменять дисплей, корпус или шлейф на своем телефоне. В этом случае – лучший источник запчастей это eBay. Даже, несмотря на большие сроки доставки, которые при заказе из Китая (а почти все запчасти высылаются оттуда) могут достигать двух месяцев. Причин этому две. Во-первых, низкие цены. Например, шлейф с кнопкой включения для HTC Touch Diamond стоящий в России порядка 1000 рублей, на eBay вполне реально купить за $15…17 с учетом доставки. Во-вторых, большинство российских интернет магазинов торгующих запчастями для мобильных телефонов, либо просто не хотят связываться с мелкими заказами, либо делают на них 30% наценку. В-третьих, внутрироссийские почтовые тарифы сравнительно высоки – например, переслать шлейф для телефона, стоящий 50 рублей, обойдется в 200 рублей. Тогда как на eBay тот же шлейф будет стоить $3 с доставкой.

Кстати, запчасти для телефонов известного производителя, как правило, обходятся дешевле, чем для «китайцев» или продукции производителей второго эшелона. Например, дисплей для Nokia 5800 можно купить за $25 с доставкой в Россию, тогда как дисплей на Huawei G6600 (он же МТС QWERTY) обойдется почти в $45. А более простые дисплеи, например, на Nokia N73 или Nokia 6303 вообще можно найти за $6…10 (с доставкой).

Тоже самое касается аккумуляторов, корпусов и других запчастей. Конечно, речь идет о «неоригинале», но в действительно оригинальные запчасти в продаже встречаются не часто, а под их видом чаще всего продают качественные копии. Да и вообще поиск запчастей на «китайцев» (хоть «чистокровных», хоть фирменных типа Huawei, ZTE, Alcatel) задача нетривиальная – в свободной продаже они встречаются редко, а сервисные центры, у которых есть к ним доступ, отдельно запчастями не торгуют. Кстати, рекомендую отличный гид о том, как покупать на eBay.

Наверняка вы заметили – среди общих мыслей, изложенных в статье, практически нет описания деталей и нюансов – например, как проводить диагностику телефона или как искать в интернете нужную запчасть. И сделано это вовсе не случайно. Телефон – это достаточно сложное электронное устройство, ремонтом которого должны заниматься специалисты или те, кто умеет находить и анализировать информацию, тем более что в интернет ее очень много. Достаточно просто вбить в поисковике несколько ключевых слов, описывающих неисправность. Также не лишним будет тщательно проштудировать Service Manual на нужную модель. Целью этой статьи было желание поделиться накопленным опытом, который для кого-то может стать импульсом для саморазвития. Прежде чем лезть в телефон следует твердо оценить свои силы, ибо цена ошибки может быть очень велика – стоимость ремонта телефона после «кустарного» вмешательства возрастает в 2-4 раза. Поэтому, перед тем как пытаться открутить torx обычной отверткой задумайтесь, а оно вам надо?

Для начала настоятельно рекомендуется ознакомиться хотя бы с основами радиоэлектроники. Дело в том, что ремонт мобильных телефонов тесно связан с теоретическими познаниями в этой сфере. Например, если необходимо заменить резистор (это пассивный токоограничивающий радиоэлектронный компонент) то обязательно нужно знать его маркировку, сопротивление, рассеиваемую мощность, температурный коэффициент и т.д. Другими совами, не очень целесообразно заниматься ремонтом мобильников не зная закона Ома. Книг и пособий на тему радиоэлектроники, а также тематический сайтов в сети Интернет огромное количество. Но и этого мало. Мобильные телефоны – это цифровые устройства, а не аналоговые. Следовательно, все детали и компоненты, применяемые для производства последних, имеют между собой различия. К примеру, для аналоговых устройств, в основном применяется технология навесного монтажа, а для цифровых – поверхностного монтажа. Последняя технология называется SMT (surface mount technology). Она так и переводиться как «технология поверхностного монтажа». А компоненты, используемые при этой технологии, называются SMD (surface mount device).

Также, в цифровой электронике отсутствует аналоговый сигнал, т.к. он собственно, цифровой. Следовательно, все цифровые устройства имеют свои типы и уровни программирования. Это всего лишь несколько отличий между аналоговой и цифровой техникой. Но и этого достаточно, чтобы отпугнуть новичка. Но здесь не нужно отчаиваться. Всё намного легче, чем кажется. Множество той устрашающей информации при ремонте мобильных устройств не понадобиться. Но если же Вы планируете всерьёз заняться этим делом, то настоятельно рекомендуется заняться изучением аналоговой и цифровой радиоэлектроники.

Вот мы и подошли к основной цели этой статьи. Итак, сейчас Вам будет подробно описаны процедуры технического ремонта мобильных телефонов и виды ремонтных устройств.

Для того чтобы отремонтировать сотовый телефон, в том числе произвести ремонт Nokia, Samsung, Sony-Ericsson, LG, Motorola, первое что необходимо, это определение причины выхода из строя мобильного устройства и выявление компонента, узла, модуля или детали вышедшей из строя. Для этого как раз необходимы те знания, которые описаны выше. Обычно поломка мобильного телефона обуславливается неправильной эксплуатацией или потерей работоспособности внешних устройств. К примеру, в первом случае, телефон упал в воду по неосторожности. Для его восстановления необходима полная разборка и тщательная просушка. После этого нужно щёткой с мягкой щетиной прочистить печатную плату телефона специальным чистящим средством или 96-процентным спиртовым раствором. Во втором случае, вышел из строя ЖК-дисплей, динамик, микрофон, клавиатура и т.д. Как правило, в большинстве случаев, такие детали не подлежат ремонту и требуют замены. Но если же произошло повреждение поверхностных (припаянных) деталей на печатной плате, то здесь требуется профессиональный подход и опыт. К тому же, для такого вида ремонта Вам потребуется схема узлов, модулей и компонентов печатной платы мобильного телефона.

Для того, чтобы начать процедуру ремонта, телефон необходимо разобрать.

Чтобы вскрыть мобильный телефон, не принеся ему косметического урона, нужно обзавестись специальными инструментами для их вскрытия. Они позволяют аккуратно и максимально эффективно открыть корпус телефона, не принося дефектов. Как правило, эти инструменты продаются наборами, каждый предмет которого, отвечает за свою специфику вскрытия. Такие наборы не трудно найти в специализированных магазинах. Кроме того, они бывают различных видов. Разницу что составляет функциональность и цена.

Ещё Вам потребуется специализированный набор отвёрток для мобильных телефонов. На этом не нужно экономить. Чем больше будет видовое количество насадок, тем больше у Вас будет шансов раскрутить винтики, не сорвав грани.

Далее, чтобы провести диагностику телефона на предмет его неисправности, Вам потребуется хороший цифровой мультиметр. С помощью него можно провести измерения переменного и постоянного напряжения и силы тока, сопротивления, ёмкости конденсаторов, коэффициент транзисторов, состояние диодов, прозвонку цепей, участков цепей или узлов, температуру. При умелом использование и знании некоторых физических законов им можно находить неисправности в цепи. Ассортимент мультиметров колоссален. Разница, как правило, заключается в функциональности и цене.

Также нам потребуется лабораторный источник питания или блок питания. С помощью него можно будет устанавливать заданное напряжение и силу тока. Он будет очень часто требоваться Вам при проведении ремонтных работ, т.к. подставлять аккумуляторную батарейку для проверки, раз за разом, будет неудобно. Современные источники питания оснащены функцией стабилизации и защиты по току, а также большим количеством всевозможных зажимов и щупов для различных случаев.

Оборудование и приспособления для пайки. Для проведения паяльных работ Вам потребуется паяльная станция. Их разнообразие бесконечно большое, а выбор обуславливается ценой и функциональным диапазоном. Есть комбинированные паяльные станции, сочетающие в себе, как и нагревательный паяльник с регулировкой температуры, так и термовоздушный фен, который также имеет функцию регулировки температуры и потока воздуха.

Термовоздушный фен, как правило, необходим для монтажа и демонтажа SMD-компонентов, а также интегральных микросхем, выполненных в корпусе типа BGA.

Также при проведении паяльных работ Вам потребуется устройство для нижнего подогрева печатных плат. Дело в том, что при монтаже или демонтаже, к примеру, интегральных микросхем (чипов), есть риск их перенагрева и вывода из строя. При использовании подогревающего устройства, на которое кладётся и фиксируется печатная плата мобильного телефона, происходит рациональный нагрев платы. И уже при нагретой плате можно приступать к монтажу или демонтаже компонентов, не опасаясь за их поломку, т.к. эта процедура происходит за несколько секунд.

Для паяльных работ также не помешает антистатический термо-пинцет. С помощью него очень удобно производить демонтаж некоторых компонентов.

Поскольку Вы будете сталкиваться с проведением паяльных работ по монтажу/демонтажу интегральных микросхем, то Вам потребуется вакуумный манипулятор. Это устройство бывает ручным и автоматическим. Оно предназначено для того, чтобы максимально точно, эффективно и удобно было размещать чипы контактными ножками на поверхности печатной платы мобильного устройства. Пинцетом это делать неудобно, тем более, есть большая доля вероятности при нерассчитанном нажиме «убить» микросхему. С вакуумным манипулятором этого никогда не произойдёт.

Также в работе Вам понадобиться оловоотсос. С помощью него Вы без труда сможете произвести отпайку посредством удаления расплавленного припоя.

Оптика. Детали и компоненты мобильных телефонов исчисляются в микрометрах и нанометрах. Понятно, что работать без специальных увеличительных средств очень проблематично и вредно для зрения. В этих случаях настоятельно рекомендуется обзавестись техническим микроскопом на 40 диоптрий (не путать с биологическим). Также Вам понадобиться настольная лупа с подсветкой. С микроскопом удобно работать не во всех случаях, а настольной лупой пользоваться удобно практически всегда, когда не требуется сверхвысокого увеличения. Не помешает также монтажные увеличительные очки или налобные бинокулярные очки.

Для проведения отмывки, очистки всевозможных компонентов и печатных плат от загрязнений, масел, жиров, припоя, налёта и канифоли, Вам потребуется ультразвуковая ванна. Она очень эффективно и безопасно производит очистку ультразвуком.

Прочий инструмент. Из прочего монтажного инструмента и принадлежностей Вам понадобиться монтажный фиксирующий столик, с помощью которого легко и надёжно закрепить печатную плату для проведения ремонтных работ. Обязательно нужно иметь при себе различные пинцеты, монтажные шила, круглогубцы, плоскогубцы, длинногубцы, кусачки. Этот список можно пополнить паяльной пастой, флюсом, припоем, канифолью, очистителями, жидкостью для ультразвуковых ванн и прочими расходными материалами.

Где брать детали и компоненты для ремонта? Конечно, их можно купить в специализированных магазинах, но лучше всего скупать поломанные телефоны. Так как в некоторых случаях, некоторые детали найти будет очень проблематично, а купить, например, сломанный телефон, в котором имеется нужная деталь, не составит труда, к тому же, по очень низкой цене.

Ну вот мы с Вами и ознакомились с тем минимумом, которым должен обладать инженер по ремонту мобильных устройств. Конечно, знания и опыт придут со временем, по мере наработки теоретических и практических навыков. Читайте книги по радиоэлектронике, по возможности, запишитесь на специальные курсы обучения ремонту мобильных телефонов, общайтесь с людьми, имеющими опыт в этой сфере, посещайте специализированные форумы по конкретным темы, там всегда люди готовы помочь.

В общем, огромных успехов Вам в деятельности по ремонту мобильных телефонов!

Еще больше информации для обучения самостоятельному ремонту мобильных телефонов ТУТ.

И тут сразу мысли разбегаются. Дело в том, что причиной данной неисправности может быть как пустяк, типа разряженного аккумулятора телефона, так и очень серьезные повреждения как программной части, так и платы телефона. А то и вообще несовместимые с ремонтопригодностью повреждения. Диагностика данной неисправности может быть как легкой, так и очень трудоемкой и обширной. У каждого мастера свой алгоритм (последовательность) проведения операций проверки и контрольных замеров. Кто-то сразу лезет в дебри (например, залить всю плату флюсом и пропаивать все чипы, или же бегом начинает прошивать телефон). Главное, понять, как отличить программные неисправности от “железных”.

Проводить любую диагностику нужно начинать с проверки источника питания. Если телефон планируется включать для проверки от штатной АКБ, необходимо измерить уровень заряда. Он должен быть не менее 3,6В. Если же батарея разряжена – ее необходимо зарядить до нужного уровня штатным методом (если это позволяет текущее состояние телефона) или же с помощью универсального зарядного устройства. Предпочтительнее использовать для питания телефона блок питания, который обеспечивает на выходе напряжение не менее 4В с индикатором потребляемого тока. Подробнее о выборе БП и Универсального Зарядного Устройства рассмотрено в разделе оборудования и материалов.

Установив необходимое напряжение БП, соблюдая полярность, подключаем зажимы типа “крокодил” к контактным клеммам АКБ телефона:

Не нажимая на кнопку включения, сразу смотрим на стрелку амперметра блока питания. Если она нерушимо стоит на начальной (нулевой) позиции или немного отклонилась и сразу вернулась в исходную (произошел процесс заряда конденсаторов по питанию телефона), то по первичным цепям питания телефона все в порядке. Это значит, что короткое замыкание и повышенное потребление в выключенном состоянии отсутствуют и можно пробовать включить телефон кнопкой включения.

Если же стрелка амперметра заметно отклоняется и показывает не очень большое потребление (десятки миллиампер) – это свидетельствует, чаще всего, о попадании влаги вовнутрь телефона. Причём это не обязательно полное или частичное залитие телефона жидкостью. Иногда достаточно поговорить по телефону во время дождя или взять телефон мокрыми руками. Подробнее о диагностике телефонов после воздействия влаги.

В случае большого потребления (сотни миллиампер, а чаще 0,5 Ампер и выше – до максимально возможного) – явный признак короткого замыкания по первичным цепям питания (цепи АКБ). Как правило, при таком потреблении “виновник” сразу же нагревается до большой температуры (палец едва удержать или не удержать вообще). Данный факт хорошо помогает отыскать неисправность. В 99% случаев нагревается именно неисправный элемент. ВНИМАНИЕ! Такой высокий процент характерен для элементов в первичных цепях питания. Для элементов во вторичных цепях питания другие особенности!

В первичке, как правило, выходят из строя Усилители Мощности GSM, контроллеры питания, преобразователи питания (как раз для вторичных цепей питания), преобразователи питания подсветки дисплея и клавиатуры, преобразователи питания карт памяти, камер, усилители мощности звука, отдельные контроллеры заряда АКБ и отдельные конденсаторы, стоящие параллельно питанию. По моей статистике все перечисленные элементы, кроме Усилителя мощности GSM, в 90% случаев выходят из строя опять таки по причине воздействия влаги! Что касается усилителей – они любят коротить после падений и ударов телефона. Встречается гораздо реже.

При нормальных показаниях амперметра нажимаем кнопку включения и снова смотрим потребление.

Следует помнить, что для нормального включения телефонов марки NOKIA от блока питания, необходимо средний контакт разъема АКБ соединить с минусовым (смотреть на фото выше!).

В нормальных условиях включение происходит с одновременным выполнением нескольких операций (запуск вторичных источников питания, инициализация и выполнение программного обеспечения, самотестирование и т.д.). При этом показания амперметра очень быстро колеблются в пределах 30 – 50мА, пока не активируются подсветка телефона и остальные модули. Потребление возростает до 100 – 300мА (для разных телефонов по-разному; преимущественно для телефонов с цветными дисплеями большой диагонали). Как только происходит регистрация телефона в сети – потребление кратковременно может вырасти и до 400мА. Подробнее о потребляемом токе в разных режимах.

Нажимаем кнопку включения, а результата нет – стрелка амперметра мертво стоит на месте. Причин несколько:

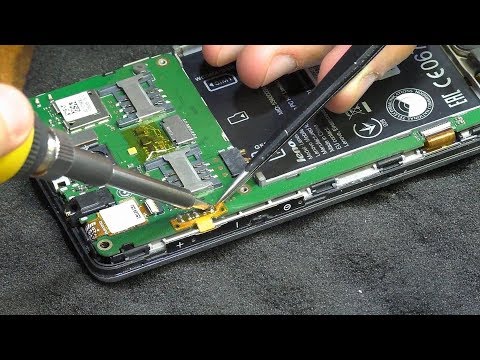

1. Неисправна кнопка включения. Находим на плате телефона кнопку включения и, в зависимости от ее конструктивного исполнения поступаем следующим образом:

– если кнопка выполнена отдельно от остальной клавиатуры и, как правило, вынесена на верхнюю или боковую грань телефона и имеет корпус такого типа

то проверяем работоспособность кнопки путем нажатия и одновременного замера сопротивления. Бывает, что со временем внутренние контакты кнопки окисляются или изнашиваются и, соответственно, такая кнопка при нажатии дает большое сопротивление вместо хорошего замыкания. Если кнопка в норме – проверяем качество пайки контактных выводов на плате. Иногда нарушение пайки видно невооруженным глазом, а иногда бывают незаметные микротрещины, которые моментально окисляются и контакт практически невозможен;

– если кнопка выполнена на общей матрице клавиатуры под эластичной клейкой пленкой, которая удерживает строго на своих местах пружинящие стальные пластинки – мембраны (круглой или вытянутой формы)

то аккуратно отклеиваем пленку с кнопками и изучаем поверхность контактных площадок кнопки на плате и стальных круглых мембран на наличие окислов. Если таковые имеются – их необходимо удалить. Лучше всего это сделать ластиком – карандашом со щеткой или обычным ластиком.

2. Неисправны цепи кнопки включения. Кнопка включения телефона чаще всего связана с контроллером питания через межслойные соединения платы. Часто в данных цепях стоят дискретные элементы (резисторы, варисторы, конденсаторы), которые находятся в непосредственной близости с кнопкой включения, хотя точное расположение необходимо смотреть по схеме. При обрыве дорожки, которая соединяет кнопку включения с контроллером питания – телефон не будет включатся. В основном это происходит при падениях телефона. В момент удара плата и все элементы телефона испытывают сильную перегрузку. Происходит нарушение пайки, особенно больших BGA чипов. В таких случаях помогает пропайка данных чипов или же полный демонтаж с перекаткой (реболл) выводов и последующим монтажом. Иногда удары сопровождаются обрывами контактных площадок и дорожек платы. В таких случаях плату следует заменить на новую.

Что касается дискретных элементов. Если в цепи включения последовательно стоит резистор – стоит проверить его наличие и целостность пайки. Иногда они отрываются в момент удара, но чаще всего их отрывают сами пользователи, когда начинают с пристрастием давить на кнопку включения и она непременно отрывается и сносит все на своем пути. Или же оторванная кнопка выпадает из корпуса телефона и “продвинутые” пользователи начинают включать телефон путем замыкания контактных площадок с помощью подручных средств (кончик ножа, ножниц и т.п.). Соответственно, страдают и элементы и плата.

Кроме резисторов частыми виновниками бывают варисторы и конденсаторы. Только при их неисправности проявляется другой, совсем противоположный дефект – телефон сам включается при подаче питания или как только вставлена батарея, поскольку варистор и конденсатор стоят параллельно кнопке включения. При попадании влаги в телефон данные элементы (особенно характерно для варистора) начинают подкорачивать. Телефон воспринимает это как нажатие кнопки.

Не стоит забывать о телефонах – раскладушках, слайдерах и подобных. Если кнопка включения находится не на основной плате – виной может быть все тот же межплатный шлейф. Данный дефект встречается довольно часто и устраняется путем замены шлейфа.

Проверка цепей кнопки включения проверяется прозвонкой тестером или же замером напряжения на контактах кнопки включения. При исправном КП напряжение кнопки включения большинства сотовых телефонов составляет около 4В. Для телефонов фирмы Siemens серии C65, CX65 и им подобных напряжение кнопки включения около 1,95В.

3. Неисправен контроллер питания или нарушение его пайки. Выход из строя КП – довольно редкий случай. Обычно в таких случаях потребление наоборот очень высокое и сопровождается характерным нагревом чипа. Нарушение пайки – намного чаще. Как было сказано выше – помогает пропайка или перекатка BGA чипа.

Если напряжение на кнопке включения присутствует, но реакции на ее нажатие нет – следует с помощью осциллографа проверить генерацию тактового генератора встроенного в контроллер питания (или процессор) частотой 32кГц. На схеме изображается так:

На плате телефона кварцевый резонатор выглядит так:

Корпусное исполнение кварцев бывает разнообразное. Кроме того, что указан на фото, в телефонах встречаются также:

Данные элементы достаточно хрупкие и, при падениях телефона, нередко разрушаются, хотя внешне выглядят абсолютно целыми.

Установив соответствующие параметры осциллографа (ВРЕМЯ/ДЕЛ. = 20uS, V/ДЕЛ. = 500mV) измеряем генерацию. На экране осциллографа мы должны увидеть следующий сигнал:

При отсутствии данного сигнала можно предположить, что кварцевый резонатор неисправен и подлежит замене. Однако, перед заменой необходимо убедиться в наличии питающего постоянного напряжения кварца, как правило 0,3 – 0,5В. В противном случае необходимо пропаять/заменить контроллер питания (процессор).

4. Неисправны вторичные источники питания – питание процессора, памяти и ост. устройств. В более простых телефонах данные напряжения питания (2,8В , 1,8 и т.п.) реализовываются с помощью все того же контроллера питания. В более сложных (смартфоны), с несколькими процессорами и типами памяти, а также многообразием встроенных устройств, вторичные источники питания выполнены в виде отдельных (чаще всего импульсных) DC/DC преобразователей. Самая распространенная поломка – выход из строя при попадании влаги. Реже – удары и замыкания. Проверяются тщательным визуальным осмотром и замером соответствующих напряжений согласно схемы.

Примеры вторичных источников питания:

На данных фрагментах схем указано входное напряжение VBAT (напряжение питания АКБ телефона) и выходное – VCORE, VDDR_APE, VIO.

5. Неисправности программного обеспечения мобильного телефона. Если при нажатии кнопки включения потребление телефона возростает до 20 – 30мА и сразу же падает и больше не происходит никаких действий, то можно предположить, что неисправность кроется в нарушении работоспособности программного обеспечения телефона. Данный факт тщательно проверяется путем тестирования или восстановления программной части с помощью программатора.

Рассмотрим одну из основных причин выхода из строя мобильника: «попадание на плату различных жидкостей» не включается, белый экран или не работают некоторые кнопки. Конечно перед вскрытием корпуса нужно знать причину поломки. Если одна из выше написанных читаем дальше.

Вскрываем, проводим визуальный осмотр на наличие коррозии, грязи и других ненужных веществ.

Первым делом снимаем все пластиковые детали, вообщем всё, что можно снять – отцепляется. Не забудьте про пленку с клавиатурными кнопками типа мембран, её тоже отклеиваем (это на других моделях, на нашем клавиатурная плата отсоединяется).

Берём очищающую жидкость (такие как спирт, бензин «Колоша», одеколон) я использую «Изопрапанол», он не имеет неприятного запаха, как «Колоша».

Берём зубную щетку, кому не жалко – новую, макаем в спирт, и чистим плату, пока не будет выглядеть как новая – особенно контакты для дисплея, разъем USB. Сильно не нажимать, можно снести некоторые компоненты.

Почистили, теперь берём флюс, берём кисточку, мажем флюсом возле микросхем (побольше), ставим фен на 325 градусов и прогреваем по кругу и в середину все микросхемы, расстояние от выхода наконечника (сопло) фена до поверхности микросхемы – 1,5 см. Наконечник лучше и экономние взять среднего диаметра.

Греем до такой степени, чтоб у расположенных по периметру компонентов расплавилось олово (регулируйте температуру до 330 градусов). Очень и очень аккуратненько иголкой покачайте микросхему, чтоб она чуть-чуть пошевелилась. Важно не сильно шатать, иначе съедет с контактов, и так со всеми не приклеенными (без компаунда) микросхемами. Прогреваем также фильтры, чтоб очистить от флюса можно использовать ультразвуковую ванну, но мы сделаем по другому.

Заливаем под все микросхемы без компаунда спирт, немного подержите, чтоб спирт успел собрать всю грязь. Теперь берём фен от паяльной станции и продуваем под микросхемами. Выдувая таким образом спирт из-под микросхем, нам он там ненужен. Температура фена должна стоять для прогрева, а не для пайки, это в пределах от 260 до 290 градусов, смотря какая станция.

Продули, идём дальше. Теперь даём остынуть и собираем. Если после сборки поломка исправлена то “Ура всё готово”. Если всё же белый экран и нетокорые кнопки не работают – нужно заменить фильтры или поставить перемычки, но это другая история. Самые главные детали, которые могут выйти из строя после воды или после падения (удара) – это фильтры (так называемые стекляхи), они выглядят вот так.

С ними нужно проделать тоже самое, что и с остальными микросхемами, только более тщательно пропаивать эти места. Прогреть, пошевелить, про флюс (не забываем наносить) с ним компоненты не слезут с контактов. Теперь вроде бы всё. То, что мы проделали, относится только к поломке по причине попадания влаги во внутрь телефона. Другие поломки, типа “не заряжается” или “сеть не ловит” – так не исправить, нужна будет замена компонентов. Об этом в дальнейших публикациях. С уважением, ОРА.

•

В данном руководстве, мы написали о том как проверить работоспособность устройства в домашних условиях, и без технических знаний. Нам потребуются: мультиметр и лабораторный блок питания.

Причин по которым телефон не включается может быть несколько:

1. Сел аккумулятор;
2. Вышел из строя аккумулятор;
3. Сломался разъем питания (microUSB);
4. Вышла из строя кнопка включения;
5. Вышел из строя контроллер питания;
6. Другие причины в цепи питания телефона.

Последовательно выполняйте все действия о которых мы пишем и вы самостоятельно сможете продиагностировать телефон или планшет на причину поломки.

1. Сел аккумулятор.

В большинстве современных телефонов к сожалению аккумулятор, без разбора телефона не проверить, но есть вариант. Поставтье телефон на зарядку (заведомо исправную) от 15 до 60 минут, аккумулятор зарядиться и телефон начнет включаться. Если не включился, возможно проблема не в аккумуляторе или аккумулятор разрядился ниже порогового уровня, что уже можно проверить только разобрав телефон. Разбирать такие телефоны мы не советуем, потому что в большинстве случаев это приводит к более серъезным поломкам, лучше обратиться к специалистам.

У вас есть есть доступ к аккумулятору телефона. В этом случае проверьте аккумулятор тестером (мультиметром) напряжение на клеммах «+» и «-» должно быть не ниже 3.7 вольт. Если ниже значит аккумулятор нужно зарядить, либо способом о котором я писал выше, либо подключить аккумулятор к блоку питания.

Аккумулятор показывает 3.7 вольт и более? Тогда идем дальше.

2. Вышел из строя аккумулятор.

Первое что нужно сделать, визуально осмотреть аккумулятор. Он не должен быть «вспухшим», иметь коррозию на контактах. Если такое имеется следует избавиться от аккумулятора. Такими аккумуляторами опасно пользоваться.

Второе, предположим у вас есть лабораторный блок питания. Нужно подключить аккумулятор блоку питания, если есть потребление аккумулятора, т.е он заряжается значит он исправен. Если потребления нет, значит аккумулятор вышел из строя. ( в данном случае возможно аккумулятор еще живой, но какая то из цепей вышла из строя, но это уже в домашних условиях не проверить)

3. Сломался разъем питания (microUSB).

Нужно осмотреть разъем, на сколы, коррозию. Если они есть значит нужно менять разъем. Заметных сколов нет, тогда нужно проверить разъем на «шатание», берем тонкий острый предмет и осторожно двигаем разъем вверх вниз, если он шатается значит он отпаялся от системной платы, нужно его припаять.

4. Вышла из строя кнопка включения.

Подключаем телефон к лабораторному блоку питания к клеммам аккумулятора, выставив 3,7 вольт. Нажимаем на кнопку включения и и наблюдаем за поведением амперметра. Если амперметр показывает 0 ампер, значит телефон не реагирует на кнопку включения. (либо в цепи есть обрыв, либо вышла из строя кнопка включения). Если телефон начинает потреблять от 0.1 до бесконечности при нажатии на кнопку включения, значит в телефоне вышел из строя компонент в цепи питания, определить можно только разобрав телефон. Если телефон начинает потреблять около 0.4 апмер, и примерно через минуту потребление упало практически до нуля но при коротком нажатии на кнопку оно возрастает, значит телефон включился. А изображения на телефоне нет значит сломалась подсветка дисплея или сам дисплей.

Кнопку включения можно проверить только разобрав телефон и прозвонив кнопку мультиметром, на причины залипания или на обрыв. Если кнопка залипла или не реагирует ее нужно менять.

Дальнейшие этапы проведения диагностики требует знаний электроники, и профессионального оборудования. Поэтому, если до этого момента вы не определили в чем неисправность и не починили телефон, обратитесь в сервисный центр «Апачи», где вам починят телефон в короткие сроки.
