Мы постараемся ответить на вопрос: уаз ремонт своими руками стартер по рекомендациям подлинного мастера с максимально подробным описанием.

Стартер УАЗ может быть представлен в виде различных агрегатов. Данные модели имеют практически одну конструкцию. Редукторный стартер имеет 4 полюса и 4 щетки. Крепится он к картеру с помощью 2 шпилек.

У стартера УАЗ крутящий момент не превышает 1,6 кгс/м, а номинальная мощность равняется 1,7 кВт. На вале якоря есть муфта и приводная шестерня. Первый элемент передает крутящий момент в одном направлении — от рассматриваемого устройства к мотору.

Схема позволяет выяснить, исправен редукторный стартер либо нет. Что касается привода, то его пригодность определяется за счет внешнего осмотра после разборки основного агрегата. Аналогичным образом проверяется состояние щеток и коллектора. Первые детали заменяются новыми, а вторые обезжириваются бензином.

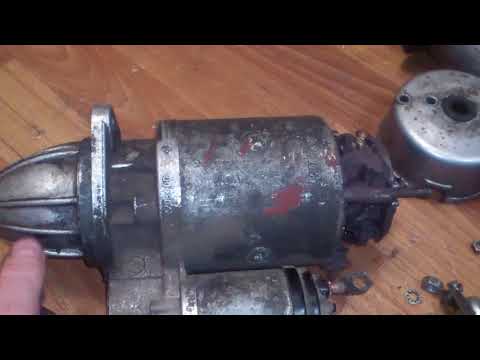

Видео (кликните для воспроизведения).

Автомеханики рекомендуют редукторный стартер периодически осматривать. Необходимо:

  • проверять состояние зажимов (они не должны быть грязными, а крепления — ослабленными);
  • снимать кожух и осматривать коллектор (при необходимости устраняются неполадки);
  • открыть крышку, осматривая и зачищая контакты;
  • подтянуть болты фиксации корпуса основного агрегата;
  • снять рассматриваемое устройство для очистки от грязи.

Через каждые 32 000 км пробега рекомендуется выполнять некоторые работы по обслуживанию основного агрегата. Для этого потребуется:

  • снять редукторный стартер с мотора;
  • проверить коллектор и щетки (если высота последних элементов меньше 6 мм, тогда они заменяются);
  • разборка стартера (замена изношенных деталей);
  • в процессе сборки смазываются подшипники, втулки и прочие агрегаты.

Вернуться к оглавлению

Втягивающее реле стартера

Если якорь не вращается, тогда проводится ремонт стартера. Если нет контакта между щетками и коллектором, тогда потребуется демонтировать редукторный стартер с мотора. Затем оно разбирается, и устраняется причина неисправности.

Если нет контакта в выключателе реле стартера, тогда отсоединяется провод, снимается крышка выключателя с клемм. Подгоревшие контакты зачищаются. При наличии обрыва соединений внутри самого устройства его рекомендуется отнести в автомастерскую. Отсутствие напряжения при включенном стартере предусматривает замену выключателя системы зажигания.

При оборванной обмотке либо подгоревших контактах в реле проверяется цепь аналогичным образом, как в предыдущем варианте. Лампа присоединяется к клемме «К». Если она не будет гореть, тогда потребуется разобрать реле и зачистить контакты. В случае заедания якоря во втулке катушки первый элемент (с реле и втулкой) очищается от грязи. Отсутствие положительного результата предусматривает сдачу стартера на ремонт в автомастерскую.

Если при включении основного агрегата коленвал мотора не вращается полностью либо частично, тогда можно говорить:

  • неисправности либо разряженности аккумулятора, проверяется батарея (при необходимости она заменяется);
  • наличии короткого замыкания в якоре либо катушки, замыкание устраняется либо агрегат относится на ремонт;
  • о тугом проворачивании коленвала мотора, в холодное время года прогревается мотор;
  • о том, что из-за слабой затяжки наконечников может нарушиться цепь питания рассматриваемого устройства, в этом случае подтягиваются зажимы;
  • о сильном износе подшипников, необходима отдача стартера на ремонт.

Если отсутствует контакт в зажимах (особенно у аккумулятора), тогда проверяются и подтягиваются соответствующие болты. Если неисправна либо разряжена батарея, тогда ее потребуется зарядить либо поменять. Плохой контакт обмотки либо ее неисправное состояние требует замены этого элемента или обеспечение надежного контакта. Зачастую после запуска мотора редукторный стартер не выключается. Такое явление может происходить при заедании привода и в случае спекания контактов выключателя реле. В этом случае проводятся ремонтные работы.

Видео (кликните для воспроизведения).

Автовладельцы УАЗ зачастую наблюдают заедание запорной части выключателя системы зажигания. В итоги стартер при движении транспортного средства выключается самостоятельно. В этом случае рекомендуется заменить выключатель. Сделать это можно своими руками либо с помощью профессионалов. Стартер рекомендуется отдавать на ремонт в проверенные автомастерские.

Разборку стартера производите в следующем порядке:

  1. Отверните гайку 26 (см. рис. 261) и отсоедините вывод от контактного болта 14.
  2. Отверните винты 28 крепления тягового реле к крышке со стороны привода и снимите реле.
  3. Отверните гайки 24 на стяжных шпильках.
  4. Отверните два винта 25 и снимите колпак.
  5. Снимите стопорную 12 и регулировочную 11 шайбы.
  6. Снимите крышку 13 со стороны коллектора.
  7. Выньте щетки 8 из щеткодержателей и снимите траверсу 9.
  8. Снимите корпус 7.
  9. Отверните гайку, крепящую ось рычага, выверните ось рычага 31 и выньте рычаг 29.
  10. Выньте якорь 6 с приводом в сборе из крышки со стороны привода.
  11. Отодвиньте влево упорное кольцо 3, снимите с вала замковое кольцо 4, а затем привод 5.
  12. Для осмотра контактов тягового реле отверните два винта 23, отпаяйте два ввода 27 и снимите крышку реле 16.

1-крышка со стороны привода; 2-поводковое кольцо; 3-упорное кольцо; 4-замковое кольцо; 5-привод; 6-якорь; 7-корпус; 8-щетка; 9-траверса; 10-упорная шайба; 11-регулировочная шайба; 12-стопорная шайба; 13-крышка со стороны коллектора; 14-контактный болт; 15-контактная пластина; 16-крышка реле; 17-возвратная пружина; 18-шток; 19-якорь реле; 20-компенсирующая пружина; 21-буферная пружина; 22-шестерня; 23-винт М5х14; 24-гайка стяжной шпильки; 25-винт М6х16; 26-гайка М8; 27-ввод катушек реле; 28-винт М6х30; 29-рычаг; 30-гайка М8; 31-ось рычага

Тщательно очистите детали от грязи. Осмотрите и проверьте детали и узлы стартера. Поврежденные детали замените.

С помощью специального прибора или контрольной лампы, включенной в сеть переменного тока, проверьте нет ли замыкания катушек обмотки возбуждения на корпус.

При проверке контрольной лампой соедините ее с корпусом и выводом, расположенным на корпусе (рис. 288). Если лампа горит, то это указывает на повреждение изоляции катушек обмотки возбуждения. В этом случае пронумеруйте полюса катушек, отверните винты крепления полюсов и снимите катушки обмотки возбуждения. Поврежденные места изоляции обмотайте изоляционной лептой. После этого полюса и катушки установите на место. Винты полюсов закерните.

Рис. 288. Проверка замыкания катушек обмотки возбуждения на корпус

С помощью специального прибора или контрольной лампы проверьте нет ли замыкания изолированных щеткодержателей на корпус (рис. 289). В случае замыкания замените изоляционную прокладку и втулку заклепок щеткодержателя. Щетки в щеткодержателях должны перемещаться свободно, без заедания. Проверьте состояние втулки подшипника в крышке и в случае износа замените. Диаметр отверстия новой втулки после запрессовки и развертки должен быть 12,5+0,035 мм с шероховатостью поверхности по 8 классу. При высоте щеток менее 6 -7 мм замените их.

Читайте так же:  Ремонт наушников своими руками динамик

Рис. 289. Проверка замыкания изолированных щеткодержателей на корпус

Проверьте состояние втулки (подшипника) в крышке и в случае износа замените втулку. Диаметр отверстия новой втулки после запрессовки и развертки должен быть 12,5+0,035 мм с шероховатостью поверхности по 8 классу.

Проверьте с помощью специального прибора или контрольной лампы нет ли замыкания обмотки ротора на шкет железа ротора. Для этого подсоедините один конец к любой из ламелей ротора, а другой – к пакету железа ротора. При этом лампа не должна гореть (рис. 290).

Рис. 290. Проверка замыкания обмотки ротора на пакет железа ротора

Внимательно осмотрите ротор. Передняя часть обмотки ротора должна быть по диаметру меньше пакета железа. Увеличенный диаметр перед ней части обмотки указывает на “разнос” обмотки. Такой ротор замените. Концы проводов обмоток должны быть надежно припаяны к клеммам коллектора.

Проверьте нет ли замыканий между витками ротора. В случае обнаружения замыкания замените ротор.

Коллектор ротора должен быть чистым. В случае значительной шероховатости коллектора или выступания слюды проточите его на токарном или специальном станке. После проточки коллектор отшлифуйте стеклянной шкуркой зернистостью 100 до шероховатости поверхности по 7 классу.

Биение коллектора относительно цапф вала не должно превышать 0,05 мм. Биение пакета железа ротора относительно цапф вала не должно превышать 0,25 мм. Одновременно проверьте нет ли прогиба вала, так как прогиб может оказаться причиной заедания привода на шлицевой части вала. Если на валу ротора в том месте, где вращается шестерня стартера, имеется желтый налет от подшипника, то его следует удалить мелкой шкуркой. Наличие желтого налета часто приводит к заеданию шестерни на валу после пуска двигателя и к смещению обмотки ротора.

Осмотрите привод стартера снаружи и проверьте нет ли пробуксовки. Привод должен свободно, без заеданий, перемещаться по шлицевой части вала. При сильном износе втулок (подшипников) привода замените их.

При удержании ротора шестерня должна свободно вращаться по часовой стрелке. Против часовой стрелки шестерня должна вращаться только вместе с ротором. Проверку муфты свободного хода на пробуксовку производите на стенде при испытании стартера на полное торможение.

Исправность втягивающей и удерживающей обмоток проверяйте с помощью омметра или замеряя сопротивление с помощью вольтметра и амперметра. В случае неисправности обмоток тяговое реле замените. Контакты на клеммовых болтах зачистите, а при сильном их выгорании поверните болты на 180 гр. вокруг оси. При сильном износе контактного диска поверните его неизношенной стороной к контактам.

Якорь тягового реле должен свободно перемещаться в корпусе.

Сборку стартера производите в порядке, обратном разборке, с учетом следующего:

  1. Смажьте перед сборкой подшипники, цапфы и шлицевую часть вала моторным маслом.
  2. Соберите узел ротора стартера, для чего на вал ротора наденьте промежуточный подшипник, привод 5 (см. рис. 261) и упорный узел, состоящий из упорного 3 и замкового 4 колец. Для удобства установки замкового кольца применяйте оправку.
  3. Установите на ротор со стороны коллектора упорную шайбу 10.
  4. При окончательной затяжке стяжных винтов корпуса совместите штифты и пазы на крышках и корпусе.
  5. Проверьте величину осевого зазора ротора, который должен быть примерно 0,8 мм.

После сборки проверьте и отрегулируйте стартер.

Так как раздел о ремонте УАЗ только открылся, нужно его обновлять. Так что сорри, сегодня снова техническая статья! 🙂 Решил по-тихонечку изучать узлы автомобиля УАЗ. Самые сложные из них, как мне- это узлы системы зажигания. Я решил начать со стартера УАЗ. Итак, что нам рассказывают мудрые сайты…

Стартер 42.3708: 1 – крышка со стороны привода; 2 – поводковое кольцо; 3 – упорное кольцо; 4 – замковое кольцо; 5 – привод; 6 – якорь; 7 – корпус; 8 – щетка; 9 – траверса; 10 – упорная шайба; 11 – регулировочная шайба; 12 – стопорная шайба; 13 – крышка со стороны коллектора;
14 – контактный болт; 15 – контактная пластина; 16 – крышка реле; 17 – возвратная пружина; 18 – шток; 19 – якорь реле; 20 – компенсирующая пружина; 21 – буферная пружина; 22 – шестерня; 23 – винт М5х14; 24 – гайка стяжной шпильки; 25 – винт М6х16; 26 – гайка М8; 27 – ввод катушек реле;
28 – винт М6х30; 29 – рычаг; 30 – гайка М8; 31 – ось рычага

Схема включения стаpтеpа: 1 – выключатель «массы»; 2 – аккумулятоpная батаpея; 3 – дополнительное pеле стаpтеpа; 4 – выключатель (замок) зажигания; 5 – вольтметр; 6 – контактный диск; 7 – втягивающая обмотка;
8 – удеpживающая обмотка; 9 – тяговое pеле стаpтеpа; 10 – стаpтеp

Стартер 42.3708 или 4211.3708–01 с электромагнитным тяговым реле и рычажным приводом с роликовой муфтой свободного хода установлен с левой стороны двигателя (по ходу автомобиля). Схема включения стартера показана на второй картинке

Направление вращения…..правое
Номинальное напряжение, В…..12
Мощность (при питании от аккумуляторной батареи емкостью 60(А·ч), кВт (л.с.)…..1,2 (1,65)
Холостой ход при 20 °С:
потребляемый ток А, не более…..75
напряжение на клеммах стартера, В, не более…..12
Частота вращения ротора, мин -1 , не менее…..5000
Полное торможение при 20°С:
тормозной момент, кгс·м…..1,6±0,16
потребляемый ток, А, не более…..520
напряжение на клеммах стартера, В, не более….. 7

1. Проверьте состояние зажимов, не допуская их загрязнения и ослабления крепления.
2. Снимите защитный кожух и осмотрите коллектор, при необходимости устраняйте неисправности.
3. Откройте крышку 13 (см. первую картинку) со стороны коллектора, осмотрите и при необходимости зачистите контактные поверхности, после чего продувайте сжатым воздухом.
4. При необходимости подтяните стяжные болты корпуса стартера.
5. Проверьте крепление стартера к картеру сцепления.
6. При эксплуатации автомобиля в тяжелых условиях снимите стартер для очистки привода и муфты свободного хода от грязи.

1. Снимите стартер с двигателя.
2. Проверьте состояние коллектора и щеток. Убедитесь, что щетки не заедают в щеткодержателях. При высоте щеток менее 6 мм замените их.
3. Разберите стартер. Изношенные детали замените.
4. При сборке смажьте подшипники и цапфы вала моторным маслом. Шлицевую часть вала, втулки отводки привода, пальцы и ось рычага слегка смажьте смазкой Литол–24

Читайте так же:  Ремонт стиральной машины indesit wiun 102 своими руками

Когда искал, почему стартер может не работать, нашел вот такую картинку из руководства по эксплуатации автомобилей УАЗ.

Стартер УАЗ — это механизм, который необходим для запуска силового агрегата транспортного средства.

Устройство стартера включает в себя следующие детали и механизмы:

  • крышка, оборудованная промежуточным кольцом;
  • заглушка, выполненная из резины;
  • рукоятка привода;
  • тяговое реле;
  • крышка коллектора;
  • щетка;
  • коллектор;
  • сердечник тягового реле;
  • катушки втягивающего реле;
  • пружинное устройство щетки;
  • кольцо стопорного типа;
  • стяжной болт;
  • якорь;
  • статор;
  • муфта свободного хода с шестерней;
  • ограничительное кольцо;
  • крепежные элементы.

Во время поворота ключа в замке зажигания реле электрического стартера направляет поток напряжения на реле втягивающего типа, которое переводит шестерню в зацепление с венцом маховика и активирует вращение пускового устройства, подавая на него питание от аккумуляторов. При повороте ключа зажигания в другое положение реле отключает питание от стартера.

У втягивающего реле есть две катушки. Одна потребляет большее количество тока, чем другая. Катушка с большим количеством тока срабатывает только в момент активации работы стартерного устройства, а вторая помогает удерживать сердечник системы зажигания.

После того как срабатывает втягивающее реле, на корпус стартера подается питание от аккумуляторных батарей. В этот момент на обоих выводах катушки втягивающего типа находится положительный потенциал.

Для того чтобы правильно отремонтировать механизм запуска силового агрегата, необходимо определить причину поломки.

К основным причинам выхода из строя этого механизма относятся:

  • пробуксовка муфты свободного хода;
  • выход из строя рычага отключения механизма;
  • преждевременный износ рукояток;
  • неисправность буферного пружинного механизма;
  • износ поводкового кольца;
  • повреждение зубьев;
  • слабое натяжение крепежных болтов редукторного механизма;
  • повреждение втулки подшипников и шеек на якоре;
  • слабое крепление якоря;
  • повреждение тягового реле;
  • заклинивание привода на валу или приводной раме.

Перед тем как начать ремонтировать электрический стартер, необходимо установить транспортное средство на специальную платформу или смотровую яму и отключить силовой агрегат.

Неисправности и ремонт стартера УАЗа своими руками:

Реле стартера находится на монтажном блоке предохранительных устройств. Полная цветная схема подключения есть в руководстве по эксплуатации транспортного средства.

Для того чтобы подключить реле электрического стартера, необходимо соединить провод транспорта с клеммой пускового механизма. После этого плюс передается через генераторную установку на замок зажигания. После того как контакты сомкнуты, замыкается катушка реле промежуточного типа.

Для того чтобы выполнить замену втулок стартера, необходимо демонтировать аккумуляторную клемму, а затем отсоединить два провода от втягивающего реле. После этого открутить все крепежные элементы, при помощи которых пусковое устройство крепится к блоку сцепного механизма.

Затем отсоединить корпус втягивающего реле, убрав два болта. После этого снять ротор с пластины бендикса и при помощи гаечного ключа снять заднюю крышку стартера. Стопорное кольцо убирается при помощи отвертки плоского типа. Нужно открутить две гайки, которые находятся на шпильках, убрать износившуюся втулку из посадочного места и установить новую.

Для сборки стартера необходимо выполнить следующие действия:

  1. Впрессовать передний подшипник в крышку стартера со стороны приводов.
  2. Установить муфту на якорь пускового механизма.
  3. Установить стопорное кольцо.
  4. Монтировать упорную шайбу.
  5. Ввести в зацепление муфту рычага с приводом стартера и установить муфту вместе с якорем.
  6. Установить резиновую заглушку.
  7. Вставить осевое устройство рычага в переднюю крышку.
  8. Установить шплинт на переднюю крышку.
  9. Впрессовать задний подшипник на заднюю крышку.
  10. Установить щетки, щеткодержатели и пружины.
  11. Монтировать изолирующую трубку.
  12. Установить защитный кожух.
  13. Вставить толкатель, в который предварительно нужно установить пружину.
  14. Установить вывод обмоток.

Замена стартера на УАЗе проводится только на смотровой яме.

Для начала необходимо убрать клеммы с аккумуляторных батарей, вытащить аккумулятор из корпуса транспортного средства, демонтировать воздушный фильтрующий элемент и открутить кронштейн, на котором расположен патрубок охлаждающей системы двигателя.

После этого можно приступать к отключению всех проводов, которые идут от аккумулятора. Для этого необходимо при помощи гаечного ключа отвернуть крепежную гайку, которая фиксирует положительный вывод, а затем убрать провод, который подводит к управляющим контактам реле втягивающего типа.

Затем нужно открутить нижнюю гайку, используя ключ на 13, и убрать верхние болты. Устройство следует отвести за корпус в сторону пассажирского сиденья, это поспособствует тому, что бендикс выйдет из посадочного места возле маховика.

Вытаскивать старый механизм необходимо через верх. После этого можно устанавливать новый механизм. Сборка системы осуществляется в обратном порядке.

Если на УАЗе установлен силовой агрегат, оборудованный 16 клапанами, то рекомендуется для начала демонтировать правое переднее колесо и усилительное устройство коллектора выхлопной системы, а также заднюю опору мотора.

Средняя стоимость электрического пускового механизма на автомобиль УАЗ составляет 5700 руб. Ремонт этого оборудования в среднем обойдется в 3000 руб.

У стартера УАЗ крутящий момент не превышает 1,6 кгс/м, а номинальная мощность равняется 1,7 кВт. На вале якоря есть муфта и приводная шестерня. Первый элемент передает крутящий момент в одном направлении — от рассматриваемого устройства к мотору.

Схема позволяет выяснить, исправен редукторный стартер либо нет. Что касается привода, то его пригодность определяется за счет внешнего осмотра после разборки основного агрегата. Аналогичным образом проверяется состояние щеток и коллектора. Первые детали заменяются новыми, а вторые обезжириваются бензином.

Автомеханики рекомендуют редукторный стартер периодически осматривать. Необходимо:

· проверять состояние зажимов (они не должны быть грязными, а крепления — ослабленными);

· снимать кожух и осматривать коллектор (при необходимости устраняются неполадки);

· открыть крышку, осматривая и зачищая контакты;

· подтянуть болты фиксации корпуса основного агрегата;

· снять рассматриваемое устройство для очистки от грязи.

Через каждые 32 000 км пробега рекомендуется выполнять некоторые работы по обслуживанию основного агрегата. Для этого потребуется:

· снять редукторный стартер с мотора;

· проверить коллектор и щетки (если высота последних элементов меньше 6 мм, тогда они заменяются);

· разборка стартера (замена изношенных деталей);

· в процессе сборки смазываются подшипники, втулки и прочие агрегаты.

  • Обороты стартера 26*100 об/мин
  • Стартовые обороты коленчатого вала 170 об/мин
  • Рабочее напряжение 9 В
  • Мощность 2,26 кВт
Читайте так же:  Ремонт трещины аккумулятора автомобиля своими руками

Устанавливается на автомобили

ГАЗ-ель, Соболь, Волга, УАЗ 452, 469, 3303, 3741, 2206, 3962, 3151 «Хантер».

ЗМЗ-402.10; 4021.10; 4025.10; 4026.10; 4104.10. УМЗ — 451; 417; 421; 4216.

Неполадка : вышел из строя стартер – двигатель не заводится. Товарищ и предложил отверткой запустить двигатель замкнув контакты на стартере. Выключаем зажигание, пробуем опять завести и заводится! Понимаем, что вариантов тут два:

1. Ремонт стартера и втягивающего, 2. Замена стартера с втягивающим. Так как я не силен в ремонте данного устройства, то решаю поменять его на новый. Останавливаю свой выбор на редукторном стартере, он, кстати, не на много дороже обыкновенного. Редукторный обошелся в 4300 р. Обычный вроде 4100 р. стоил. Цены указал в комплекте с втягивающим соответственно.

Приступаю к замене стартера. Начитавшись, что одна из гаек проблемная, начинаю уже не видя ее, думать, как с ней быть… И как только открутил верхнюю через капот, то полез под авто, и действительно мешалось все что только могло мешаться, пробовал различными ключами, залез туда только накидным, и мелкими движениями лежа на спине я медленно, но уверенно снял его. В отличие от нового стартера, головкой туда не залезть, чего не сказать про новенький стартер, который в разы меньше, легче и самое главное, на тот момент, так это то, что закручивать гайки можно с помощью головки и трещотки.

Когда открутил старый стартер, не знал, как его оттуда его извлечь: вверх не идет, все мешает, вниз под своим весом, тоже не проходит, трубки тормозные на пути встали. Но как только повернул стартер на 90 градусов, он сам у меня упал вниз.

Так было изначально, пока друг не предложил поменять местами, для того чтобы крепить было удобно

С просьбы друга, поменял местами проводок на стартере, как он уверял меня, что это без разницы (как оказалось, то запустить не получилось у меня, и я вернул все как было изначально, и сразу же запустился)

На этой фотографии провода установлены неправильно, их нужно поменять местами, те которые на одном уровне, с гайками золотого цвета! 🙂

Разница ощутима, в весе точно! 🙂

Разборку стартера производите в следующем порядке:

1. Отверните гайку 26 и отсоедините вывод от контактного болта 14.

2. Отверните винты 28 крепления тягового реле к крышке со стороны привода и снимите реле.

3. Отверните гайки 24 на стяжных шпильках.

4. Отверните два винта 25 и снимите колпак.

5. Снимите стопорную 12 и регулировочную 11 шайбы.

6. Снимите крышку 13 со стороны коллектора.

7. Выньте щетки 8 из щеткодержателей и снимите траверсу 9.

9. Отверните гайку, крепящую ось рычага, выверните ось рычага 31 и выньте рычаг 29.

10. Выньте якорь 6 с приводом в сборе из крышки со стороны привода.

11. Отодвиньте влево упорное кольцо 3, снимите с вала замковое кольцо 4, а затем привод 5.

12. Для осмотра контактов тягового реле отверните два винта 23, отпаяйте два ввода 27 и снимите крышку реле 16.

1-крышка со стороны привода; 2-поводковое кольцо; 3-упорное кольцо; 4-замковое кольцо; 5-привод; 6-якорь; 7-корпус; 8-щетка; 9-траверса; 10-упорная шайба; 11-регулировочная шайба; 12-стопорная шайба; 13-крышка со стороны коллектора; 14-контактный болт; 15-контактная пластина; 16-крышка реле; 17-возвратная пружина; 18-шток; 19-якорь реле; 20-компенсирующая пружина; 21-буферная пружина; 22-шестерня; 23-винт М5х14; 24-гайка стяжной шпильки; 25-винт М6х16; 26-гайка М8; 27-ввод катушек реле; 28-винт М6х30; 29-рычаг; 30-гайка М8; 31-ось рычага

Тщательно очистите детали от грязи. Осмотрите и проверьте детали и узлы стартера. Поврежденные детали замените.

С помощью специального прибора или контрольной лампы, включенной в сеть переменного тока, проверьте нет ли замыкания катушек обмотки возбуждения на корпус.

При проверке контрольной лампой соедините ее с корпусом и выводом, расположенным на корпусе (рис. 288). Если лампа горит, то это указывает на повреждение изоляции катушек обмотки возбуждения. В этом случае пронумеруйте полюса катушек, отверните винты крепления полюсов и снимите катушки обмотки возбуждения. Поврежденные места изоляции обмотайте изоляционной лептой. После этого полюса и катушки установите на место. Винты полюсов закерните.

Проверка замыкания катушек обмотки возбуждения на корпус

С помощью специального прибора или контрольной лампы проверьте нет ли замыкания изолированных щеткодержателей на корпус (рис. 289). В случае замыкания замените изоляционную прокладку и втулку заклепок щеткодержателя. Щетки в щеткодержателях должны перемещаться свободно, без заедания. Проверьте состояние втулки подшипника в крышке и в случае износа замените. Диаметр отверстия новой втулки после запрессовки и развертки должен быть 12,5+0,035 мм с шероховатостью поверхности по 8 классу. При высоте щеток менее 6 -7 мм замените их.

Проверка замыкания изолированных щеткодержателей на корпус

Проверьте состояние втулки (подшипника) в крышке и в случае износа замените втулку. Диаметр отверстия новой втулки после запрессовки и развертки должен быть 12,5+0,035 мм с шероховатостью поверхности по 8 классу.

Проверьте с помощью специального прибора или контрольной лампы нет ли замыкания обмотки ротора на шкет железа ротора. Для этого подсоедините один конец к любой из ламелей ротора, а другой – к пакету железа ротора. При этом лампа не должна гореть (рис. 290).

Проверка замыкания обмотки ротора на пакет железа ротора

Внимательно осмотрите ротор. Передняя часть обмотки ротора должна быть по диаметру меньше пакета железа. Увеличенный диаметр перед ней части обмотки указывает на “разнос” обмотки. Такой ротор замените. Концы проводов обмоток должны быть надежно припаяны к клеммам коллектора.

Проверьте нет ли замыканий между витками ротора. В случае обнаружения замыкания замените ротор.

Коллектор ротора должен быть чистым. В случае значительной шероховатости коллектора или выступания слюды проточите его на токарном или специальном станке. После проточки коллектор отшлифуйте стеклянной шкуркой зернистостью 100 до шероховатости поверхности по 7 классу.

Биение коллектора относительно цапф вала не должно превышать 0,05 мм. Биение пакета железа ротора относительно цапф вала не должно превышать 0,25 мм. Одновременно проверьте нет ли прогиба вала, так как прогиб может оказаться причиной заедания привода на шлицевой части вала. Если на валу ротора в том месте, где вращается шестерня стартера, имеется желтый налет от подшипника, то его следует удалить мелкой шкуркой. Наличие желтого налета часто приводит к заеданию шестерни на валу после пуска двигателя и к смещению обмотки ротора.

Читайте так же:  Как сделать ремонт на кухне своими руками недорого

Осмотрите привод стартера снаружи и проверьте нет ли пробуксовки. Привод должен свободно, без заеданий, перемещаться по шлицевой части вала. При сильном износе втулок (подшипников) привода замените их.

При удержании ротора шестерня должна свободно вращаться по часовой стрелке. Против часовой стрелки шестерня должна вращаться только вместе с ротором. Проверку муфты свободного хода на пробуксовку производите на стенде при испытании стартера на полное торможение.

Исправность втягивающей и удерживающей обмоток проверяйте с помощью омметра или замеряя сопротивление с помощью вольтметра и амперметра. В случае неисправности обмоток тяговое реле замените. Контакты на клеммовых болтах зачистите, а при сильном их выгорании поверните болты на 180 гр. вокруг оси. При сильном износе контактного диска поверните его неизношенной стороной к контактам.

Якорь тягового реле должен свободно перемещаться в корпусе.

Сборку стартера производите в порядке, обратном разборке, с учетом следующего:

1. Смажьте перед сборкой подшипники, цапфы и шлицевую часть вала моторным маслом.

2. Соберите узел ротора стартера, для чего на вал ротора наденьте промежуточный подшипник, привод

3. и упорный узел, состоящий из упорного 3 и замкового 4 колец. Для удобства установки замкового кольца применяйте оправку.

4. Установите на ротор со стороны коллектора упорную шайбу 10.

5. При окончательной затяжке стяжных винтов корпуса совместите штифты и пазы на крышках и корпусе.

6. Проверьте величину осевого зазора ротора, который должен быть примерно 0,8 мм.

После сборки проверьте и отрегулируйте стартер.

https://www.drive2.ru/l/5999775/, http://avtoremontnikam.ru/dvigatel/reduktornyj-starter-ot-startvolt.html, http://uaz-auto.com/remont-startera/, http://prouazik.ru/obsluzhivanie/rele-reduktornogo-startera.html

Аккумуляторные батареи автомобилей УАЗ
Замена клемм аккумулятора УАЗ 469
Видео “крепление

Так как раздел о ремонте УАЗ только открылся, нужно его обновлять. Так что сорри, сегодня снова техническая статья! 🙂 Решил по-тихонечку изучать узлы автомобиля УАЗ. Самые сложные из них, как мне- это узлы системы зажигания. Я решил начать со стартера УАЗ. Итак, что нам рассказывают мудрые сайты…

Стартер 42.3708: 1 – крышка со стороны привода; 2 – поводковое кольцо; 3 – упорное кольцо; 4 – замковое кольцо; 5 – привод; 6 – якорь; 7 – корпус; 8 – щетка; 9 – траверса; 10 – упорная шайба; 11 – регулировочная шайба; 12 – стопорная шайба; 13 – крышка со стороны коллектора;
14 – контактный болт; 15 – контактная пластина; 16 – крышка реле; 17 – возвратная пружина; 18 – шток; 19 – якорь реле; 20 – компенсирующая пружина; 21 – буферная пружина; 22 – шестерня; 23 – винт М5х14; 24 – гайка стяжной шпильки; 25 – винт М6х16; 26 – гайка М8; 27 – ввод катушек реле;
28 – винт М6х30; 29 – рычаг; 30 – гайка М8; 31 – ось рычага

Схема включения стаpтеpа: 1 – выключатель «массы»; 2 – аккумулятоpная батаpея; 3 – дополнительное pеле стаpтеpа; 4 – выключатель (замок) зажигания; 5 – вольтметр; 6 – контактный диск; 7 – втягивающая обмотка;
8 – удеpживающая обмотка; 9 – тяговое pеле стаpтеpа; 10 – стаpтеp

Стартер 42.3708 или 4211.3708–01 с электромагнитным тяговым реле и рычажным приводом с роликовой муфтой свободного хода установлен с левой стороны двигателя (по ходу автомобиля). Схема включения стартера показана на второй картинке

Направление вращения…..правое
Номинальное напряжение, В…..12
Мощность (при питании от аккумуляторной батареи емкостью 60(А·ч), кВт (л.с.)…..1,2 (1,65)
Холостой ход при 20 °С:
потребляемый ток А, не более…..75
напряжение на клеммах стартера, В, не более…..12
Частота вращения ротора, мин -1 , не менее…..5000
Полное торможение при 20°С:
тормозной момент, кгс·м…..1,6±0,16
потребляемый ток, А, не более…..520
напряжение на клеммах стартера, В, не более….. 7

1. Проверьте состояние зажимов, не допуская их загрязнения и ослабления крепления.
2. Снимите защитный кожух и осмотрите коллектор, при необходимости устраняйте неисправности.
3. Откройте крышку 13 (см. первую картинку) со стороны коллектора, осмотрите и при необходимости зачистите контактные поверхности, после чего продувайте сжатым воздухом.
4. При необходимости подтяните стяжные болты корпуса стартера.
5. Проверьте крепление стартера к картеру сцепления.
6. При эксплуатации автомобиля в тяжелых условиях снимите стартер для очистки привода и муфты свободного хода от грязи.

1. Снимите стартер с двигателя.
2. Проверьте состояние коллектора и щеток. Убедитесь, что щетки не заедают в щеткодержателях. При высоте щеток менее 6 мм замените их.
3. Разберите стартер. Изношенные детали замените.
4. При сборке смажьте подшипники и цапфы вала моторным маслом. Шлицевую часть вала, втулки отводки привода, пальцы и ось рычага слегка смажьте смазкой Литол–24

Когда искал, почему стартер может не работать, нашел вот такую картинку из руководства по эксплуатации автомобилей УАЗ.

Ремонт стартера своими руками вполне возможен даже в гаражных условиях, но условии, что нет необходимости полностью разбирать стартер. Хотя у человека, который профессионально занимается обслуживание стартеров даже в обыкновенном гараже, Вы найдете много интересных инструментов для самостоятельного ремонта стартера и устранения практически всех его неполадок.

Первыми признаками того, что необходимо проводить ремонт стартера своими руками, является наличие не характерных для его работы шумов при его запуске, а также медленное вращение маховика. Параллельно с этой проблемой может еще и быстро разряжаться аккумуляторная батарея. Тут уже без ремонта стартера не обойтись.

Чтобы проводить ремонт стартера своими руками необходимо хотя бы на начальном уровне знать как он устроен и его принцип работы. В статье устройство стартера автомобиля вы сможете получить полную информацию про его устройству и принципу работы. А принцип действия его очень простой.

По сути это обыкновенный электродвигатель, который работает короткий промежуток времени.

Стартер не рассчитан на долгую работу, поэтому не стоит держать ключ зажигания во включённом положении более 10 – 20 сек.

Читайте так же:  Ремонт спойлера газель своими руками

Отличает его от электродвигателя наличия втягивающего реле, и бендикса благодаря которым и происходит схватывание стартера с маховиком и передачи ему вращения.

Если Вы хоть немного разбираетесь в вопросах ремонта и дома ремонтировали бытовую технику, то ремонт стартера своими руками обойдется Вам на много дешевле, чем в автосервисе.

Ремонт стартера своими руками – причины выхода стартера из строя.

Так как стартер во время запуска двигателя переносит очень большие нагрузки, особенно в зимний период, в это промежуток времени он обычно и выходит из строя.

Представьте, что во время запуска двигателя у Вас под машиной заработал сварочный аппарат, да не удивляйтесь, именно сварочный, так как сила тока в этом момент в стартере достигает около 450 А, что характерно для сварочных аппаратов.

Но если стартер включен на короткое время, то ничего страшного не произойдет. Но если ключ зажигания держать включенным долгое время, то в результате продолжительной работы стартера и воздействия большой силы тока на силовые медные контакты в тяговом реле, может произойти подгорание этих контактов, а бывает, что они вообще выгорают в результате плохих контактов.

Это приводит к тому, что стартер полностью выходит из строя. В таком случае ремонт стартера своими руками просто необходим.

Еще одной причиной, по которой не стоит перегревать стартер, это наличие специального бакелита, которым пропитаны обмотки статора и ротор.

Данный бакелит очень стойкий к большим температурам, но при продолжительном перегреве и он может не справиться с поставленной задачей и оплавиться, в результате чего может произойти замыкание проводов в обмотках, т.е. межвитковое замыкание.

Так же при длительной эксплуатации стартера и не уделения к нему должного внимания с Вашей стороны, могут износиться внутренние втулки у стартера. Это приводит к тому, что ротор вращается асимметрично и ударяет об обмотку и изоляцию статора, а это опять же может привести к поломке стартера.

Следует знать, что на стартере, как и на генераторе, имеется щеточный узел. В результате плохого контакта щеток с коллектором ротора, вследствие их износа, или выхода из строя прижимной пружины, щетки начинают искрить, а как следствие подгорать. Это в свою очередь тоже влияет не правильную работу стартера и уменьшает общую продолжительность его работы.

Итак, у Вас плохо работает или вообще не работает стартер, и Вы решили проводить ремонт стартера своими руками. Решение правильное, так как поломка может быть не значительная, а в автосервисе с вас возьмут по полной программе.

Проверяем реле стартера или тяговое реле.

Как правило, реле стартера можно разобрать без каких либо проблем. Не будет вникать во все технические моменты разборки не только реле, но и других деталей стартера, с гайками и винтами умею обращаться практически все.

После разборки втягивающего реле, обратите внимание на контакты, которые расположены на болтах, если подгорания серьезные то стоит болты-контакты заменить, а если не значительное, то убираем нагар с помощью притирочного камня или другим способом. Если на болте-контакте вы заметили глубокую выгоревшую ступеньку, но не широкую, то можете повернуть болт на 180 градусов (это практикуется) и собрать реле.

Обратите внимание на качество резьбы, которая находится на прижимных болтах. Если резьба повреждена, болты необходимо заменить, так как в результате плохого прижима, будет отсутствовать хороший контакт.

Следующее, что касается тягового реле, это пятак реле, который замыкает описанные выше болты-контакты. Он тоже может быть подгоревшим. Для того, чтобы очистить пятак реле от нагара можно использовать мелкую наждачную бумагу, мягкий напильник или надфиль.

Бывает, что на некоторых моделях стартера, встречается тяговое реле не разборное, в таких случаях ремонт стартера своими руками становится затруднительным.

В данном случае реле лучше заменить новым, так как развальцевать его получится не у каждого.

Обратите внимание на плюсовой вывод на тяговом реле, он самый большой в сечении. На данный вывод поступает ток с большим амперметрожом от замка зажигания. В этом месте между клеммами должен быть идеальный контакт.

С щетками ситуация на много проще, да и добраться до них не составляет большого труда.

При необходимости замените щетки и пружины, которые лопнули новыми, в принципе, ремонт стартера своими руками здесь самый легкий.

Переходим к ротору стартера.

Обратите внимание на коллектор ротора, в том месте где он контактирует с щетками, при необходимости зачистите его.

На роторе может быть специальное тормозное кольцо, изготовленное из пластмассы. Найти Вы его сможете в крышке щеточного узла. Если оно лопнуло, то замените его.

Так же производится замена втулок стартера. Втулки подбираются в соответствии под вал ротора.

Для того чтобы проверить бендекс его звездочка зажимается в тески, но зажим производят через мягкий металл, чтобы саму звездочку не повредить.

Проворачивая муфту (стальное кольцо, которое идет сразу за звездочкой) то в одну, то в другую сторону убеждаемся в исправности бендекса. Кольцо должно проворачиваться только в одну сторону. Если это не так, то замените бендекс.

Вот мы и рассмотрели основные неисправности и способы их устранения. Как можно убедиться, ремонт стартера своими руками вполне возможен даже в гаражных условиях.

Но это при условии, что поломки, которые возникают, относятся к категории средних. Если со стартером произойдет что то более серьезное, то максиму, что вы сможете сделать, это его разобрать.

А дальше ремонт стартера своими руками перейдет в фазу «найди того, кто сможет сделать».

Но все же давайте надеяться, что до такого не дойдёт.

Изображение - Уаз ремонт своими руками стартер photo3432
Автор статьи: Артем Кондратьев

Добрый день! Я Артем. Чуть меньше 9 лет работаю слесарем и мне нравиться работать руками. Когда создаешь новые полезные вещи или возвращаешь к жизни сломанные предметы. Разве это не прекрасно? Рекомендую, перед реализацией идей с моего сайта, проконсультироваться со специалистами. Удачного рабочего дня!

Обо мнеОбратная связь
Оцените статью:
Оценка 5 проголосовавших: 3

ОСТАВЬТЕ ОТВЕТ

Please enter your comment!
Please enter your name here
