Часы электроника 6 11 ремонт своими руками

Описание ремонта электронных часов Янус, производства СССР. Основой данных часов является микросхема К145ИК1901 – распространенный советский контроллер для построения электронных часов. Время отображается на большом индикаторе ИВЛ1-7/5 зелёного цвета. На основе опыта работы и починки таких часов можно сделать вывод, что чаще всего выходит из строя кварцевый резонатор, высыхают электролитические конденсаторы, а также угасают электровакуумные индикаторы. Индикаторы, которые выходили из строя по причине перегорания нити накала ещё не попадались. Конечно ремонтировать любую электронику лучше всего со схемой. Вот похожие две схемы. Если что – микросхемы К145ИК1901 и КР145ИК1901 при ремонте взаимозаменяемы.

• SB1 – “М” – установка текущего времени в минутах, в режиме “Т” – в секундах;
• SB2 – “Ч” – установка текущего времени в часах, в режиме “Т” – в минутах;
• SB3 – “К” – коррекция текущего времени;
• SB4 – “С” – режим секундомера;
• SB5 – “О” – остановка индикации;
• SB6 – “Т” – режим таймера;
• SB7 – “Б1 ” – режим “будильник 1”, установка времени производится кнопками “Ч” и “М”.
• SB8 – “В” – вызов индикации показаний текущего времени, например, после установки будильников;
• SB9 – “Б2” – режим “будильник 2”.

В данном случае часы долго лежали без дела и наконец, спустя лет 5, понадобились. Вначале была идея купить готовые светодиодные – с большими цифрами, сантиметров 5-10 высотой. Но посмотрев на цену за 1000 рублей понял, что лучше реанимировать старые.

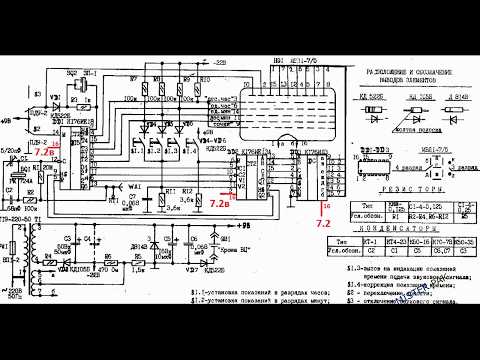

Разбираем корпус и осматриваем схему с деталями – всё довольно сложно, по сравнению с современными, на микроконтроллерах и LCD. Блок питания вроде несложный – бестрансформаторный, но дальше пониженное напряжение 10 В преобразовывается очень хитрым инвертором на многообмоточном кольце, в 27 вольт питания анода индикатора ИВЛ-1.

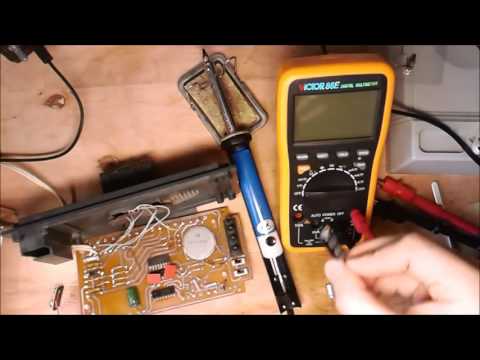

Признаков жизни никаких, предохранитель и диоды в норме, но вот питание на конденсаторе фильтра (1000 мкф 16 В) всего 4 вольта.

Берём лабораторный регулируемый блок питания и подаём на часы положенное по схеме напряжение 10 В, контролируя ток. Всё заработало – индикатор засветился и стала мигать точка секунд. Ток составил около 80 мА.

Очевидно проблема в конденсаторе. И виновником оказался не электролит фильтра, как можно сразу подумать, а почти потерявший ёмкость балластный сетевой, на 400 В 1 мкф. Параллельно ему припаял второй аналогичный и при включении в сеть 220 В устройство заработало. Напряжение сразу поднялось до 10,4 В.

На этом ремонт можно считать завершённым, а 1000 рублей, уже выделенных на покупку – сэкономленными. Из этого делаем вывод: не ленитесь самостоятельно чинить бытовую технику и электронику, ведь кроме экономии денег на покупке новой, вы будете чувствовать радость от успешно проделанной работы и гордость перед домашними 🙂

И что тут сложного.

А у меня слабовато светятся цифры. Много лет назад, еще при СССР, когда я был молодой ещё, я, чтобы продлить срок службы индикатора, уменьшив яркость цифр, где-то увеличил сопротивление резистора: то ли питания анода индикаторов, то ли питания накала, а теперь не могу разобраться, где этот резистор, чтобы уменьшить сопротивление, т. к. яркость со временем немного упала.

P1010027.JPG 140.37 КБ Скачано: 81 раз(а)
P1010030.JPG 153.46 КБ Скачано: 75 раз(а)
P1010031.JPG 149.77 КБ Скачано: 68 раз(а)

А-а-а-! Понял – нужна средняя точка обмотки накала, а у ТВЗ-1-9 ее нет! Перематывать не в жилу!

Перемотал транс, сделал отвод от средней точки, получил 3+3=6 вольт. Подключил – яркость отличная, даже выше нормы. Напряжение великовато, поставил R2 и R3 по 2 Ома – теперь напряжение накала стало 5,5 в. Свечение нормальное.
Но проблема в том, что теперь пластины транса дребезжат, гудит, как трансформаторная будка!
Когда зажимаю в тиски – норма. Вынимаю – гудит.
Видимо, придется зажимать скобой с винтами.

Электронные часы подразделяются на две основные конструктивные разновидности. Первая — это собственно механические часы с пружинным двигателем и электрическим подзаводом; вторая — электронные часы, источником энергии для которых служит электрическая батарея или аккумулятор.

Двигатель в таких часах отсутствует, а энергия источника питания используется для непосредственного приведения в действие регулятора хода.

Часы с электроподзаводом известны уже несколько десятилетий; чисто электронные часы, особенно наручные, появились в течение последних десятилетий. Все они являются более высокоточными по сравнению с механическими модификациями и могут непрерывно функционировать без смены источника тока в течение года и более.

Часы электромагнитного или магнитоэлектрического принципа действия

По принципу работы электронные часы можно подразделить на контактные, бесконтактные (транзисторные), синхронные, камертонные и т. д.

В контактных часах электрическая цепь питания привода регулятора хода замыкается при помощи контакта. В бесконтактных часах с той же целью применяется миниатюрный транзистор. Синхронные часы приводятся в действие синхронным электродвигателем. А камертонные часы в качестве регулятора хода располагают крошечным камертоном, колебания которого и приводят в движение их механизм.

В настоящее время существует несколько десятков различных типов контактных часов и почти столько же транзисторных. Определенной систематизации их конструкций не существует.

Здесь рассмотрены несколько наиболее интересных вариантов.

Электронно-механические контактные наручные часы

Принцип действий этих часов основан на взаимодействии постоянного магнита и электрической катушки. Импульс, приводящий в движение регулятор хода, в этих часах вызывается при помощи электрического контакта.

Если в механических часах движение стрелок осуществляется за счет энергии, подаваемой от заводной пружины через двигатель, а колебательная система баланс — спираль тоже расходует энергию пружины на поддержание колебательного процесса, при этом выполняя функции только лишь регулятора хода, то в электронно-механических часах система баланс — спираль — электромагнит выполняет одновременно две функции: регулятора и двигателя. Энергия от баланса через колесную систему передается сразу на стрелки. Таким образом, кинематическая схема контактных электронно-механических часов заметно отличается от кинематической схемы обычных механических часов.

Компоновка механизма электронно-механических часов также отличается от обычной. В большинстве случаев в электронно-механических часах применяются балансы, которые по диаметру значительно больше, чем балансы в механических часах такого же размера. Это связано с тем, что большой баланс располагает и большей инерцией. Использование в электронно-механических часах такого баланса позволяет улучшить стабильность хода часов и значительно облегчает их работу.

Механизм часов собран в трех уровнях. На верхнем уровне располагается баланс, посередине — магнитная система, колесная передача и батарея, а внизу — стрелочный механизм. Через все три уровня проходит ось баланса, которая специально удлинена. Чтобы защитить ее от возможных повреждений при ударах, использованы специальные амортизаторы, подобные противоударным устройствам в механических часах.

В часах установлен элемент питания (батарейка). Одним из своих полюсов батарейка прикасается к токосъемной шине. По этой шине ток поступает в изолированную от остального механизма часов колонку, которая несет контактную пластину. Эта пластина продета сквозь проволочную петельку, закрепленную на второй пластине, также изолированной от остального механизма.

Другой полюс батарейки контактирует с массой всего механизма. В этом направлении ток от батарейки поступает через спираль на баланс, а оттуда — на закрепленную в прорези обода баланса катушку. Катушка соединена одним концом с самим балансом. Имейте в виду, все детали электронной схемы малогабаритных часов очень малы.

На балансе установлен контактный штифт, к которому подключается второй конец катушки. А под балансом располагается изготовленный из специального платиново-кобальтового сплава постоянный магнит большой мощности. Магнитопровод из электротехнической стали создает необходимую концентрацию магнитного поля на пути катушки и снижает рассеивание магнитного поля.

На оси баланса установлен ролик, в котором закреплен эллипс. Как только баланс приходит в движение и начинает колебаться, эллипс поочередно захватывает зубья храповика и вращает его. Когда храповик выходит из зацепления с эллипсом, его фиксирует магнит, также изготовленный из платиново-кобальтового сплава. Зубья стального храповика поочередно притягиваются к магниту, таким образом храповик фиксируется.

Когда движение баланса происходит в направлении рабочего хода, эллипс захватывает очередной зуб храповика и поворачивает его, в результате следующий зуб храповика оказывается в магнитном поле. Подтянутый магнитом храповик фиксируется в этом положении.

При обратном движении баланса эллипс не выводит зафиксированный зуб из поля магнита, так как смещает его лишь незначительно. Храповик опять притягивается магнитом и снова занимает исходное положение.

Триб храповика, в свою очередь, находится в зацеплении с секундным центральным колесом. Это колесо при вращении сопряжено с минутным колесом. На втулке минутного колеса установлен минутный триб. Через вексельное колесо и его триб он соединяется с часовым колесом.

Кинематика часов такова: если вложить в них батарейку и качнуть баланс, то контактный штифт соприкасается с пластиной и электрическая цепь замыкается. Ток течет через катушку, из-за чего вокруг нее возникнет электромагнитное поле. В тот момент, когда катушка оказывается вблизи постоянного магнита, срабатывает контакт.

Из-за взаимодействия электрических полей катушки и магнита на катушку будет действовать сила, направленная на выталкивание катушки из магнитного поля. Движение приведет к тому, что баланс повернется и начнет вращаться. Когда же катушка выйдет из зоны действия магнита, контакт будет разомкнут и импульс перестанет поступать на баланс.

Под воздействием спирали баланс изменяет направление своего вращения. Из-за этого катушка снова приближается к постоянному магниту. Но контакта не происходит, так как контактный штифт проходит мимо конца пластины, не прикасаясь к нему.

В наручных электронных часах необходимы некоторые дополнительные устройства. Дело в том, что при пуске часов нужно сообщить балансу начальный импульс. Для этого предназначено устройство в виде специальной системы рычагов. Одновременно это устройство предназначается и для защиты баланса от поломки при переводе стрелок.

Система рычагов тормозит баланс при включении механизма перевода стрелок.

Электронно-механические бесконтактные часы

Эти часы также снабжены электромагнитным приводом баланса, то есть приводом такого типа, в котором импульс балансу сообщается вследствие взаимодействия полей постоянного магнита и электрической катушки (рис. 7).

Рис. 7. Принципиальная схема работы электронно-механических часов:

•

У вас сломался телевизор, магнитола, мобильник или чайник? И вы хотите создать об этом новую тему на данном форуме?

Прежде всего подумайте вот над чем: представьте, что у вашего отца/сына/брата разболелся аппендицит и вы по симптомам знаете, что это именно аппендицит, но опыта его вырезания, равно как и инструмента никакого нет. И вы включаете компьютер, залезаете в интернет на медицинский сайта с вопросом: “Помогите вырезать аппендицит”. Понимаете абсурдность всей ситуации? Даже если вам ответят, то стоит учесть такие факторы как наличие диабета у пациента, аллергии на анестезию и другие медицинские нюансы. Думаю никто так не поступает в реальной жизни и рискнет доверять жизнь своих близких советами из интернета.

То же самое и в ремонте радиоаппаратуры, хотя конечно это все материальные блага современной цивилизации и в случае неудачного ремонта всегда можно купить новый ЖК-телевизор, сотовый телефон, iPAD или компьютер. А для ремонта такой аппаратуры как минимум необходимо иметь соответствующее измерительное (осциллограф, мультиметр, генератор и т.п.) и паяльное оборудование (фен, SMD-термопинцет и т.п.), принципиальную схему, не говоря уже о необходимом багаже знаний и опыте ремонта.

Давайте рассмотрим ситуацию если вы начинающий/продолжающий радиолюбитель паяющий всякие электронные штучки и имеющий часть необходимых инструментов. Вы создаете соответствующую тему на форуме для ремонта с кратким описанием “симптомами болезни пациента”, т.е. к примеру “Не включается телевизор Samsung LE40R81B”. И что? Да причин не включения может быть масса – от неполадок в системе питания, проблем с процессором или слетающей прошивки в EEPROM-памяти.
Более продвинутые пользователи могут найти на плате почерневший элемент и прикрепить фотографию к посту. Однако учтите, то что вы замените этот радиоэлемент на такой же – еще не факт, что ваша аппаратура заработает. Как правило, что-то стало причиной сгорания этого элемента и он мог “потянуть” за собой еще пару-тройку других элементов, не говоря уже о том, что найти сгоревшую м/с довольно такое непросто не профессионалу. Плюс в современной аппаратуре практически повсеместно применяются SMD-радиоэлементы, выпаивая которые паяльником ЭСПН-40 или китайским 60-Ваттным паяльником вы рискуете перегреть плату, отслоить дорожки и т.п. Последующее восстановление которых будет очень и очень проблематичным.

Целью данного поста не является какой-либо пиар ремонтных мастерских, а я хочу донести до Вас, что иногда самостоятельный ремонт может обойтись дороже чем отнести его в мастерскую профессионалам. Хотя конечно это ваши деньги и что лучше или рискованнее решать только Вам.

Если вы все же решили, что в состоянии самостоятельно отремонтировать радиоаппаратуру, то при создании поста обязательно укажите полное наименование прибора, модификацию, год выпуска, страну происхождения и другую подробную информацию. Если есть схема, то прикрепите ее к посту или дайте ссылку на источник. Напишите как давно проявляются симптомы, были ли скачки в сети напряжения питания, был ли до этого ремонт, что делалось, что проверялось, замеры напряжения, осциллограммы и т.п. От фотографии платы как правило толку мало, от фотографии платы снятой на мобильный телефон толку нет вообще. Телепаты обитают на других форумах.
Перед созданием поста обязательно воспользуйтесь поиском по форуму и в интернете. Почитайте соответствующие темы в подразделах, возможно ваша проблема типовая и уже обсуждалась. Обязательно прочитайте статью Стратегия ремонта

Формат Вашего поста должен быть следующим:

Темы с названием “Помогите починить телевизор Sony” с содержанием “сломался” и парой смазанных фото открученной задней крышки, снятых на 7-ой айфон, ночью, с разрешением 8000х6000 пикселей сразу удаляется. Чем больше информации касательно поломки вы выложите в посте, тем больше шансов на компетентный ответ вы получите. Поймите, что форум – это система безвозмездной взаимопомощи по решению проблем и если вы будете пренебрежительно относиться к написанию своего поста и не следовать вышеприведенным советам, то и ответы на него будут соответствующие, если кто-то вообще захочет отвечать. Также учтите, что никто не должен отвечать мгновенно или в течении скажем дня, не нужно писать через 2 часа “Что никто не может помочь” и т.п. В этом случае тема сразу же будет удалена. Для своевременного информирования об ответах в теме, при создании или после создания темы, подпишитесь на нее и вы будете получать E-Mail уведомления если кто-то ответит.
Вы должны приложить все усилия к самостоятельному поиску поломки, перед тем, как вы зашли в тупик и решили обратиться на форум. Если вы весь процесс поиска поломки изложите в своей теме, то шанс на получение помощи от высококвалифицированного специалиста будет очень велик.

Если Вы решили отнести вашу сломавшеюся аппаратуру в ближайшую мастерскую, но не знаете куда, то возможно вам поможет наш картографический онлайн сервис: мастерские на карте (слева отожмите все кнопки кроме “Мастерские”). К мастерским можно оставлять и просматривать отзывы от пользователей.

Для ремонтников и мастерских: вы можете добавить свои услуги на карту. На карте находите ваш объект со спутника и щелкаете по нему левой кнопкой мыши. В поле “Тип обьекта:” не забывайте сменить на “Ремонт техники”. Добавление абсолютно бесплатное! Все объекты проверяются и модерируются. Обсуждение сервиса здесь.

зеленый кондер-правильный кондер (военный)

У меня часы электроника 7-06м минуты не настраиваются. С электроникой на вы, но руки растут откуда надо. Народ, может кто помочь? Свет моргнул, и теперь часы просто светятся. часы настраиваются, а минуты нет. И перестали идти, просто показывают установленное время. Думаю, что сами часы накрылись, только совсем не разбираюсь в железе

ИЕ13 вроде как отвечает и за настройку и за индикацию.

пачему не паказвает номер цэлый

APLab a как атправить вам фото

Смотреть драйвер дисплея К176ИД3, если с него сигналы есть – то сам дисплей

эти часы у нас военный был завод и в одном цеху собирали там все расыпуха в ручную запаян как щас помню на руку одевали браслет с заземлением .а паяльник на 36 вольт маленький такой )))))))

Подскажите ,почему часы спешат что может быть неисправностю

Кварц, подстроечные конденсаторы в его обвязке. Попробовать отрегулировать, если регулировка не помогла и конденсаторы в норме менять кварц.

+APLab а есть че по сложнее?

Ну тут уж что поломалось – то и ремонтируем!

Вопрос такой! а для чего именно нужна там батарейка типа 9V Bloc -крона? вставил, не работает((( что надо делать , чтобы работал с батарейки ?

Батарея-крона нужна в часах, чтобы не сбивалась настройка времени без питания от сети. Чтобы часы светились и работали, нужно чтобы работал основной блок питания.

+Оливер Стоун Родной БП моих часов выглядит так: http://img.radiokot.ru/files/103439/10icq2o1pd.gif
Я пометил там нужные напряжения. Вкратце – самый простой вариант запитать часы от батареи это делать импульсный БП с трансформатором на такие же напряжения. Да и батарейки потребуются далеко не кроны, крону такой БП будет высасывать минут за 10.

Я в этом деле не спец бро, грубо говоря ты пишешь, а я как блондинка, если не сложно можешь объяснить по другому, если можно это сделать, был бы безмерно рад если бы показал на видео (я наглею)))

Крона питает – электронику, часы по идее работают как обычно, но ничего не показывают. Надо 5в на накал индикаторов и оно должно быть на -27в ниже основного питания. По этому оно идёт напрямую с трансформатора и батареей не дублируется.

Добрый день напишите почту для связи

Ретро часы, есть экземпляры еще интересней. Но это не самое интересное, они до сих пор работоспособны, китайские так не могут!

+Leex Le старая электроника очень живучая. Советская тоже, если под штурмовщину не попадёшь, но она уже выпилилась естественным отбором.

Скажите пожалуйста, подойдёт ли на замену кварц DT-26?

+djey36 “обожаю” за это офлайн магазины, спросишь аналог чего-нибудь смотрят на тебя как на говно, а как знать что продают.

Лампа, конечно подсела, но такую сейчас вряд ли достать.

Спасибо! Заменил кварц и электролиты (как в видео), работают хорошо. Часы (6.14.03) мне достались тоже с тусклым, помигивающим индикатором, но главное они отставали на 15-20 мин. в час! Надо сказать что кварц стоял уже нового цилиндрического типа, да, где-то 2х6мм, а подстроечника на моём экземпляре нет. В магазине даже не смогли объяснить какой кварц мне дают, попросил только чтоб был “часовой” и он размером больше старого раза в полтора.
Сложность заключалась в том, что контактные площадки одного из электролитов находились под индикатором, не стал выпаивать его 20 контактов, а обкусил ножки старого конденсатора с другой стороны и припаялся к ним.

+djey36 смотрите родные конденсаторы обвязки, что-то мне подсказывает – что они слишком емкие для такого кварца. Можно конечно все-поменять, но без частотомера потом весело настраивать будет.

+Андрей Полетаев, нашёл что существует KX-38 как раз 10 ppm.

При ремонте таких старых часов советую кроме электролитов менять кварц – он через 10-15 лет работы деградирует, при этом частота как правило уходит в плюс.

+Алексей Рукин пока родной неплохо бегает. Для замены неплохо бы иметь промышленный частотомер, а у меня увы нет для него места.

Подстроечник одной ногой идёт на кварц, второй на общий.

+Алексей Рукин меня ввело заблуждение какое-то из описаний176ИЕ18, что там есть какая-то подстройка частоты. Да там обычное смещение частоты кварца.

Мля, ОДИН диод. Четыре влом было поставить?

+Алексей Рукин тем не менее что часы, что вольтметр под 30 лет отпахали. Правда в случае часов мост бы помог прожить еще несколько лет входному конденсатору.

Брррр, киздец. в Альфе на 1016ХЛ1 и то четыре диода стоят.

+Алексей Рукин в 7 разрядном! вольтметре местами стоят однополупериодные выпрямители, что уже о часах говорить.

Новые конденсаторы с малыми утечками делают просто чудесные вещи – часы не теряют время наверно минут 5. Если заменить конденсатор после стабилитрона на 470-1000 можно будет в какой-то мере забыть про крону.

Имею данные часы. Точнее сказать, на корпусе написано “Электроника 6.15”, но схема кардинально отличается от этого – http://3.bp.blogspot.com/_jM_KpkK-zvA/S . /6-152.gif

Никаких 176-х микросхем там и на понюх нету, стоит одна микруха SMD с контактами длиной по 2-2.5 см без какой-либо маркировки.

Часы работают, всё прекрасно, всё ок, но проблема в том, что пищалка будильника начала сипеть (издавать некий звук) вне зависимости от того, отключен будильник или нет. Точка на дисплее сидит на одной линии с этой пищалкой, подсвечивается при этом.
Сам будильник при этом работает нормально.

Пощупал осциллографом, там меандр где-то 128 Гц (какая-то полупила – полусинусоида) в районе 5-10в, если будильник выключен. Если будильник включить, там появляется напряжение 5в противоположного знака с редкими импульсами. Где положительное, где отрицательное, я не знаю, не выяснял, где там земля.
Я так понимаю, что я и слышу эти 128 Гц..

Подобные явления и раньше были, лечились вкл-выкл будильника либо лёгким постукиванием часами по столу. Сейчас это всё не помагает.

Пока я эту пищалку выпаял. Называется ЗП-25.
Будильник, естественно, не работает.

Можно ли это починить? Или это микросхема сдыхает?

JLCPCB, 10 прототипов ПП всего за $2 и 2 дня доставка!

_________________
Очень нравится неон

Мой проектик часиков с термометром на любых 6ти газоразрядных лампах + куча функций
Ещё один – попроще

Светодиодный проект

_________________
Очень нравится неон

Мой проектик часиков с термометром на любых 6ти газоразрядных лампах + куча функций
Ещё один – попроще

Светодиодный проект

Ваши предложения господа? мои догадки уже иссякли(

_________________
Yellow_FM DnB radiostation 102.2 MHz

Добрый день, уважаемые любители электроники! Сегодня в ремонте у нас известные в советское время настенные электронные часы Электроника 7-06К. с блоком коррекции по сигналам точного времени, подключенным к радиотрансляционной сети, благодаря чему достигнута высокая точность хода. Эти часы можно было увидеть в основном на вокзалах, различных учреждениях, общественных местах, благодаря своим немалым габаритным размерам и крупным цифрам двойного шрифта их было сразу видно из любой точки. Они являются одним из символов электроники советской эпохи 70-80 – х годов наряду с телефонными аппаратами АМТ-69, которые были в каждой телефонной будке, на переговорных пунктах, во всех населенных пунктах страны.

Часы собраны на заводе “Рефлектор” в г.Саратов. Это старейшее предприятие, которое и по сей день выпускает электронные табло, различные настенные часы на светодиодных индикаторах. Стоимость часов была немалой – 400 руб. на 1986 год. Завод начал производить часы с 1968 года. Знаменитые настенные часы «ЭЛЕКТРОНИКА 7-06» и их разные модификации поставлялись в 30 стран мира. За все время производства было выпущено более 350 тысяч штук часов. На том же заводе выпускались вакуумные люминисцентные индикаторы ИВ-26 трех типов. Тип 1, тип 2, тип 3. Они отличались расположением выводов. Завод «Рефлектор» изготовил более 1 млрд ламп за период производства.

Разновидностей часов Электроника 7 было много. Например, на фото сверху вместо разделительной точки два сегмента индикатора ИВ-4 показывающих секунды. Был еще электронный уличный дозиметр-табло, он получил наименование 7-06К-03Д. На тех же индикаторах ИВ-26. Сейчас найти его, это большая редкость.

Обычные часы Электроника 7-06К потребляют 40 Вт от сети 220В. Сейчас найти их можно только на Авито, различным электронным аукционам, частным объявлениям. Данные часы подойдут для украшения интерьера в ретро-стиле, в стиле эпохи СССР. Смотрятся отлично.

По частным объявлениям продают часы в разном состоянии, я бы порекомендовал выбирать те, которые с не севшими индикаторами ИВ-26. Так как основная проблема этих часов – выгорание со временем вакуум-люминисцентных индикаторов ИВ-26. В часах их 40 шт. И если выгорели все или несколько ламп в каждом сегменте цифр, менять их очень трудоемкое занятие, т.к. нужно полностью разобрать часы, чтобы добраться до них. Выпаивать их также трудоемко. Найти и купить ИВ-26 можно сейчас везде – на аукционах, том же Авито, в электронных магазинах радиодеталей. Некоторые меняют их на светодиоды при этом заменяя и электронику счета часов на другую. Но светодиоды дают слишком яркую картинку, раздражающую глаза. Лампы же, обладают теплым контрастным изображением не так напрягая наши глаза. Поэтому в большом помещении с такими часами, их будет видно из любой точки, но в то же время, они не будут раздражать вас ярким светом, как светодиоды. Это специально придумано. Но сейчас наступила эпоха светодиодов, поэтому он них никуда не денешься.

На часах стоит стекло затонированное под темный цвет, это секло обычное силикатное. Оргстекла завод не ставил. По замене севших индикаторах понятно, их нужно заменить на исправные.

После замены сразу же окажется, что вы получите яркое сочное свечение. И если, например их использовать в квартире, то ночью вы можете не заснуть от их свечения. Они могут заменить собой ночную лампу. Поэтому можно поступить следующим образом и заодно ответить на вопрос, почему индикаторы ИВ-26 со временем выгорают.

На аноды ламп поступает напряжение +26Вольт. На накал – 3,16 Вольт переменного напряжения, поступающего от силового трансформатора.

В Паспорте на ИВ-26 сказано, что питание накала только переменным током. Наработка индикаторов на отказ – в среднем 5000 часов. Индикаторы устроены таким образом, что анодное напряжение распределяется по индикатору неравномерно. В частности потенциал приложения тока у них больше с одного конца и затем затухает к другому. Это одна из причин постепенного выгорания индикаторов.

Для регулирования свечения индикаторов нужно понизить анодное напряжение. Накал не трогать, т.к. будет потеря эмиссии катода. Анодное напряжение регулируем переменным проволочным резистором мощностью 2Вт. Все аноды ламп соединяем в одну точку и подключаем через резистор к +26В. При этом регулируя напряжение на аноде, можно видеть неравномерное распределение свечения индикаторов. С переменным резистором индикаторы можно эксплуатировать в щадящем режиме и при этом можно ставить часы в гостиной на ночь, не опасаясь их яркого свечения.

Часы с уменьшенным режимом яркости

Кстати резистор регулирования анодного напряжения был у другой модели часов комнатного исполнения, в этой же модели его нет, т.к. эксплуатация часов рассчитывалась специально на большие площади где необходимо свечения по максимуму.

Также нужно заменить питающий конденсатор 2000мкф на новый 4700 мкф х 50В. Так как эти электролиты сохнут со временем.

В часах есть отсек для элементов питания на 9В. в случае отключения от сети 220В. с сохранением показаний времени. В отсеке должны быть две запасные лампы-индикатора ИВ-26 и предохранитель. Вместо шести элементов питания на 1,5В можно поставить два литиевых аккумулятора 18650. Они будут долго работать, т.к. ток потребления мизерный. А большие элементы со временем окисляются и выделяя соль портят контакты и загрязняют отсек окислами.

Теперь перейдем к электронной части часов, отвечающей за счет. Здесь может быть множество проблем, особенно если часы где-то простояли во влажном пыльном помещении, на морозе, и т.д.

Электронная часть часов построена на микросхемах КМОП серии К176. Сам счетчик выполнен на микросхеме К176ИЕ12. На микросхемах счетчиках-дешифраторах К176ИЕ3 и ИЕ4 выполнены десятичные счетчики.

На боковой панели находятся три кнопки. Кнопка Сброс, установка часов и установка минут. А также гнездо СГ-5 для подключения сети Радио для коррекции времени по спец. сигналам.

Эти кнопки в ранних версиях часов были военными – круглыми, они более надежны, а потом позже – их заменили на дешевые П2К. П2К со временем от плохого хранения часов перестают обеспечивать надежный контакт. А через них идет цепь установки минут и часов от счетчика ИЕ12 на дешифраторы ИЕ3 и ИЕ4. Поэтому при плохом контакте в переключателе наблюдается перескок вперед показаний часов или минут. Это можем происходить хаотично. Например было 12.10 через час уже 14.10. И т.д. Поэтому старые кнопки нужно заменить на такие же новые. Достать их можно в радиомагазинах. С хранения их еще много осталось. Восстановление старых кнопок невозможно, т.к. часы очень чувствительны к плохому контакту, и при малейшем нарушении сбивают свои показания.

Тоже самое можно и отнести к большому разъему – “лапше” – шлейфу, на который поступает управляющее напряжение на индикаторы ИВ-26, напряжение питания, коммутация с кнопок и т.д. От плохого хранения или эксплуатации, этот разъем тоже начинает “глючить”. Показания часов сбиваются. Или наблюдается “абракадабра” в виде неправильных символов, или один сегмент перестает светиться. Разъем необходимо очистить от окислов, также и очистить внутренний разъем, т.к. в большинстве глюки идут от него. Либо, если не “заморачиваться” с чисткой разъема можно выпаять разъем из платы и впаять “вилку” целиком в плату.

Если у часов нет счета, или отсутствует счет часов или минут, или “абракадабра” в виде неправильно отображенных символов, проблему надо искать в ИЕ3 и ИЕ4 а также в ИЕ12.

Ставим емкость 12пФ, часы спешат неимоверно, через несколько минут убежали от контрольных на четыре минуты. Ставим 18пф – результат тот же. Ставим 47пФ – стабилизация. Часы не бегут вперед. Можно настроить часы по частотомеру.

И все равно через пару дней часы стали спешить примерно на минуту. Что это могло быть, оставалось неизвестным. Подозрение пало на кварц, т.к. при отпаивании конденсатора, температура паяльника воздействовала и на кварц, и каким-то образом он стал нестабильным, возможно от времени. Заменив его на импортный 32768 кГц,

по прошествии недели, показания часов не изменились и были одинаковыми с другими часами.

Проверив К176ИЕ12 по генерации можно предположить, что неисправными могут быть К176ИЕ3 или ИЕ4. Если часы простояли долго во влажном холодном помещении, лучше их все заменить, предварительно поставив их на панельки.

Желательно устанавливать ИЕ3 и ИЕ4 одно партии или хотя бы одинаковых годов и производителей. Потому как могут быть глюки с показаниями цифр.

Отдельно о блоке корректировки времени по сигналам радиотрансляционной сети. Сейчас это уже не актуально, т.к. радио уже не транслируют в дома. Но задумка интересная, причем плата на одних микросхемах замысловато разработана.

Небольшой ремонт часов по устранению причины хаотичного исчезновения сегментов цифр, перескоков минут вперед, и других глюков. Опытным путем выявлено, что виновником этих проблем является разъем к которому подключена “лапша”. Видимо со временем нарушился надежный контакт в разъеме и от изменения влажности, температуры в помещении, часы начинают глючить. Слишком чувствительны они оказались к нарушениям контактов. Если разъем пошевелить немного, показания часы либо сбрасывают или перескакивают минуты. Поэтому эти два разъема выпаиваем из платы и впаиваем сами вилки-разъемы в плату.
