Хонда ремонт рулевой рейки своими руками

Приветствую вас дорогие друзья! Сегодняшнюю статью я решил посвятить замене рулевой рейки на Honda CR—V своими руками. Данная статья будет полезна всем владельцам CR-V, которые столкнулись с данной проблемой, а так же для улучшения знаний своего автомобиля. Но, перед тем как перейти к пошаговой инструкции, давайте узнаем, по каким признакам можно определить неисправность рулевой рейки.

Признаки неисправности рулевой рейки на Honda CR—V

• во-первых, стук в рулевой рейки, который впоследствии может привести к заклиниванию руля;
• во-вторых, гул (гудит насос) и течь жидкости.

Стук рулевой рейки Honda CR—V

Итак, стук в рулевой рейки на Honda CR-V является довольно сложной поломкой, который можно охарактеризовать двумя типами:

• Поверхностный стук может появиться в результате того, что при разрыве пыльника тяги, наконечник довольно быстро выходит из строя и начинает стучать. Для устранения этой поломки наконечник и пыльники необходимо заменить на новые. Процесс замены этих запчастей относительно прост, если Вы знаете, что и как правильно нужно делать.
• Внутренний стук говорит о более серьезной поломке, связанной с внутренними частями рулевой рейки, которую очень сложно определить самостоятельно. Дело в том, что при внутренней поломке, внутренние поршни и направляющие втулки «рулевой» ломаются или сминаются, так как именно они несут на себе основную нагрузку.

В результате такой поломки появляется стук. Кстати, еще одной из причин появления шума при этой поломке может быть большая выработка, которая появилась со временем из-за большого пробега.

Течь рулевой рейки на Honda CR—V

Течь в рулевой рейке, появляется в том случае, если выходят из строя резиновые уплотнители. Такая поломка характерна для автомобилей с ГУР. Как правило, усиление у нее происходит из-за нагнетания жидкости в корпусе со специальным насосом, и если сальники выходят из строя, то давление падает, при этом жидкость начинает сочиться и капать на дорожное покрытие.

При этой поломке уровень жидкости падает каждый день и ее приходится добавлять. Также данная поломка может появиться в результате ржавления вала, ходящего по сальникам, так как из-за ржавчины они довольно быстро выходят из строя. «Заржаветь» вал может из-за длительного простоя автомобиля.

Гул рулевой рейки на автомобиля Honda CR—V

Гул (гудение) самого механизма возникает, когда жидкость не уходит и при этом руль крутиться сложно, поэтому слышится сильное «гудение» оповещающее о том, что из строя вышел насос ГУР, который не нагнетает нужного давления, в связи, с чем повороты становится делать сложнее.

Пошаговая инструкция замены рулевой рейки на Honda CR—V

Итак, давайте теперь с вами перейдем к самой пошаговой инструкции замены рулевой рейки на автомобиле Honda CR—V и для этого:

За данный отчет спасибо Михаилу199 активному Хондоводу и мастеру своего дела и активному участнику группы ВКонтакте — Василию Ершову за редактирование.
Рулевую рейку Honda Civic нельзя назвать болезнью в полном смысле слова, но при 180000 — 200000 км пробега даже она приходит в состояние “усталости”. Через потрескавшиеся от времени, надорванные пыльники внутрь рейки попадает грязь. Под действием абразива, находящегося в дорожной пыли и попадающего с грязью внутрь рейки начинается процесс ускоренного изнашивания рулевого механизма. Плюс, без защиты, направляющие рейки довольно быстро ржавеют. Не лучшим способом ремонта является зачистка ржавчины и наполнение рейки новой смазкой, особенно если смазка не предназначена для работы именно в рулевой рейке. При неправильной работе рейки нагрузка идет и на гидроусилитель руля (ГУР) вследствие чего он изнашивается быстрее, чем при исправной рейке. Новая рейка OEM Honda стоит порядка 1200-1500 долларов, а то и больше, что, согласитесь, при цене автомобиля в 7000 у.е. становится просто золотой деталью. Контрактная рейка, она же отремонтированная, стоит немного дешевле, но в том же диапазоне цен, 500-1000$. Что делать? Конечно, не унывать, а ремонтировать рейку своими силами.

Для начала вам понадобятся следущие вещи, общая цена ремонта 100-150$

• Ремкомплект рулевой рейки — 06531-S04-J51 (50$)
• Пыльники к рейке — 53534-ST0-013 и 53534-SR3-N52 (30$)
• Втулка рулевой колонки — 53416-S04-J51 (15$)
• Жидкость ГУР — Honda PSF 3 бутылочки либо 1 литр
• Хорошие тиски
• 10, 12, 14, 17 : головки и ключи
• Разводной ключ 34 или 36 примерно
• Живой ГУР, если сломан

Первым делом снимаем рулевую рейку Honda Civic. Открутите два шланга на самой рейке. Шланги идут от насоса к рейке, и от рейки к бачку с жидкостью. Чтобы это было проще сделать, нужно сначала открутить другие крепления этих шлангов, они крепятся к подрамнику маленькими болтами на 10.
Первым делом скидываете мягкую трубку, которая идёт от бачка до рейки (крепление хомутом) затем откручиваете разрезным ключом на 14 жёсткую трубку высокого давления, которая идёт от насоса до самой рулевой рейки.
Также придётся снять среднюю часть выхлопа и небольшую металлическую защиту, закрывающую рулевую рейку снизу, снять рулевые наконечники и тяги, и в салоне открутить два болтика на 10, которые держат кардан между рулевой колонкой и рулевой рейкой и вынуть кардан вверх. Далее выдвигаем направляющую рулевой рейки в одну сторону (я двигал вправо) и вытаскиваем её.

Болты на 10мм, держащие кардан рулевой рейки

Верхний болт в рулевой колонке достаточно просто ослабить и, передвинув рулевой карданчик вверх, отсоединить его от рейки.

ВАЖНОЕ НАПОМИНАНИЕ! После того как вы снимете кардан, ни в коем случае не крутите рулем! Без рейки у руля не будет ограничения хода и, вращая его в любую из сторон, можно испортить шлейф контактов на руле. Руль крутить при необходимости можно! Но всегда возвращайте его в то положение, в котором вы его сняли! Также, прежде чем разъединять этот карданчик между рулевой колонкой и рейкой, поставьте колёса в ровное положение и в таком же положении старайтесь сохранять руль на всём протяжении работ.

Сняв рейку, вы будете очень недовольны ее внешним видом, кругом грязь, ржавчина, да-да, и в таком состоянии большинство узлов на вашей машине, но сейчас забудьте про это. Через некоторое время вы собственными руками приведете рейку в отличное состояние, и она прослужит вам еще очень долгое время, главное – это внимательность и аккуратность. Откручивайте абсолютно всё, что есть на рейке, и старайтесь не перепутать и не потерять снятые детали!

Начните с направляющей втулки. Для этого откручиваем контргайку (размер 34 или 36, я пользовался разводным “газовым” ключом) потом выкручиваем ключом на 14 натяжитель и вытаскивайте пружину и саму втулку. Далее гаечным ключом на 12 откручиваете трубки, которые остались на рейке. В моём случае была жуть:

Болото и ржавчина внутри рулевой рейки.

Ключом или головкой на 12 откручиваем два болта распределителя и вытаскиваем его.

Болты распределителя вывернуты

Как вы понимаете, все снятые детали просто необходимо очистить от слоя грязи и как можно лучше отмыть. Но самая тяжелая часть работы у вас еще впереди.

При сборке рейки на заводе после закручивания основной гайки на теле рейки керном или прессом продавливается маленькая точка, фиксирующая гайку и не дающая ей произвольно выкрутиться под действием ударов и вибрация, возникающих при езде на автомобиле.

Это точку нужно высверлить сверлом диаметром 3мм на глубину примерно 2.5 — 3.0 мм. Если вы не высверлите эту точку, то вы рискуете, выкручивая эту гайку, сорвать на ней резьбу. Первоначально именно у меня так и получилось. Пришлось искать новую гайку, а точнее покупать мертвую рулевую рейку и с неё аккуратно выкручивать эту гайку.

А отсверливать нужно было так

Если все правильно отсверлить – то гайка легко выкручивается, и резьба остаётся на месте. К сведению оригинальная гайка стоит порядка 100$ или 6000 р и ждать её под заказ около месяца. Выкрутив ограничительную гайку, максимально вытаскиваем направляющую рейки и потом аккуратно выпрессовываем её вместе с сальником. После чего берём специальную оправку и с её помощью выпрессовываем второй сальник. (По мануалу вроде подходит головка на 17, но у меня она подклинивала, поэтому рисковать я не стал и выточил себе специальную оправку). В принципе с разбором всё. В очередной раз все промываем и очищаем!

Перед сборкой стоит обратить внимание на пару моментов. Основной причиной, по которой начинают умирать наши рейки, является наша собственная невнимательность. А именно – порванные пыльники рулевой рейки. Не думайте, что если вы намотаете на рулевую тягу пакет – то туда не просочится грязь, песок и вода. Всё это приводит к образованию на рабочем валу рейки ржавчины, которая, образуя неровные наросты или ямки, как раз таки и портит сальник. В моём случае всё было достаточно печально. Чёрная полоска на валу и точки — это ржавчина, которая въелась довольно глубоко. И из-за нее сильно текла рейка.

В таком случае есть несколько вариантов решения:

• Отдать вал на шлифовку токарю (но важно учитывать, что слишком много снимать нельзя)
• Купить новый вал (К моему удивлению его стоимость заметно ниже, чем у рейки в сборе)
• Шлифовать вал самим (что я, собственно, и сделал)

Получилось, разумеется, так себе. Но, забегая вперед, скажу, что результат себя оправдал

После того как подготовили свой старый вал или купили новый можно приступать к обратной сборке.

Мой шлифованный вал и рейка

ВНИМАНИЕ! Обязательно заранее приобретайте оригинальный ремкомплект рулевой рейки! (06531-S04-J51).

Оригинальный ремкомплект Honda

В ремкомплект входит все, что вам понадобится

Первым делом меняем резиновое и пластиковое колечки на направляющей рейки. Снимаем старые кольца и надеваем новые из ремкомплекта, вначале резиновое, а затем и пластиковое.

Обязательно разравниваем пластиковое кольцо, чтобы оно не было нигде перекручено.

В саму рейку в обратной последовательности закладываем железную шайбу из купленного ремкомплекта. По сути, просто закидываете её в корпус рейки.

Перед установкой первого сальника, согласно мануалу, зубья на валу необходимо обмотать специальной лентой. Если быть точнее то речь идет об обычной ФУМ ленте, которую можно купить почти в любом хозяйственном магазине, где есть отдел сантехники. Обмотать вал необходимо для того, чтобы, когда вы будете одевать крайний сальник, вы не повредили его рабочую поверхность о зубья на валу.

Вал, обмотанный ФУМ лентой

Наматывать ленту нужно от центра вала к краю, в таком случае, когда вы будете одевать сальник, он не будет цепляться за ленту, а будет проскальзывать по ней. Затем слегка смазываете сальник и одеваете его на вал, так чтобы его ровная сторона смотрела от центра к зубьям.

Затем вставляете направляющую рейки в корпус. Из-за сальника вал легко не вставится, его нужно запрессовывать. По сути, валом вы запрессовываете сальник на место.

Потом ставите второй сальник ровной стороной к себе и закручиваете ограничительную гайку.

Правильная установка сальника

После того как вы закрутили ограничительную гайку, на рейке можно керном набить такую же точку как было сделано на заводе для того, чтобы гайка не раскрутилась. (Лично я не стал этого делать, а старое место просто замазал герметиком).

Далее ставим на место распределитель жидкости, поменяв на нём уплотнительную резиночку из ремкомплекта. Но, прежде чем это сделать, нужно будет провернуть вал зубьям вдоль распределителя. Затем в нижний подшипник нужно набить немного новой смазки. Это необходимо для того, чтобы распределитель легче крутился, и не было посторонних шумов. Учтите, что если ваша рейка довольно долгое время текла – то в этом подшипнике не осталось нормальной смазки. Поэтому это обязательно нужно сделать. Также желательно промазать и подшипник на самом распределителе.

Набиваем новой смазки в нижний подшипник

Зубья на валу тоже смазываем новой смазкой. Только не кладите ее слишком много.

Теперь единственное, что осталось поставить – это направляющую рулевой рейки. Тут тоже есть небольшой нюанс, на который, думаю, было бы неплохо обратить внимание. Если ваша рейка застучала, но не потекла – причиной этого не всегда являются тяги и наконечники. В некоторых случая люфт в рейке появляется из-за износа этой направляющей. Так как её часть, которая соприкасается с валом, сделана из пластика – то она изнашивается, что приводит к появлению свободного хода между зубьями на валу и зубьями на распределителе жидкости. В своём нормальном состоянии пружинка и эта направляющая прижимают вал к распределителю, убирая тем самым люфт между зубьями.

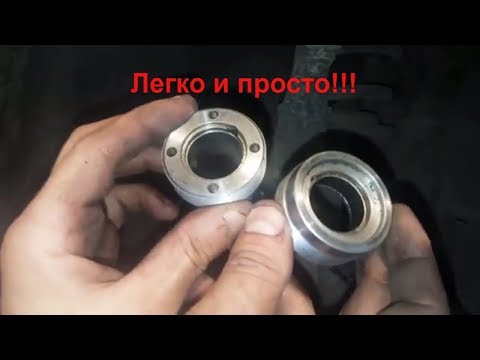

На фото видно, слева старая изношенная втулка, а справа – новая оригинальная (к слову стоит она где-то 10$ или 600руб.)

Слева – иношенная, справа – новая направляющие рулевой рейки

Иногда бывает достаточно просто поменять эту направляющую, и все проблемы с люфтами решены.

Но вернёмся к нашей рейке:

Прежде чем установить направляющую, необходимо нанести некоторое количество смазки на её пластиковую часть

Перед установкой новую направляющую необходимо смазать

Далее ставим направляющую на место. Потом кладём шайбочку, если она у вас была, и ставим на место пружинку. Перед установкой пружинки смажьте обратную часть направляющий втулки или саму пружинку и закрутите болт на его место.

Согласно мануалу по переборке рейки, чтобы правильно установить усилие давления направляющей нужно болт, который ее фиксирует сначала закрутить моментом 25Нм, а потом ослабить его. Это делается для того, чтобы подровнять вал и направляющую, а также немного разработать пружину. После того как ослабите этот болт, его нужно закрутить, но уже меньшим моментом всего 3.9Нм. После чего, придерживая болт ключом на 14, накручиваете и затягиваете тонкую контргайку.

После этого прикручиваем все трубки? которые были на рейки и ВСЁ. Рейка готова.

Ваша рулевая рейка как новенькая!

После ремонта самой рейки устанавливаем снятые запчасти обратно на машину. После того как засунете рейку на место, первым делом прикрутите трубки высокого давления (от насоса до рейки) и шланг обратки. После чего можно смело прикручивать рейку к подрамнику. Затем прикручиваете рулевые тяги, одеваете пыльники и прикручиваете наконечники. Если вы смогли снять рейку самостоятельно, то и собрать обратно тоже должны суметь, там чисто конструктор. Для установки руля выставите колёса приблизительно в ровном положении, после чего одевайте карданчик рулевой колонки на рейку.

Далее заливаем в бачок жидкость ГУР, Оригинал HONDA PSF. Так как жидкость из системы была слита полностью, вам понадобится почти литр новой жидкости.

Плавно вращаем рулём от упора и до упора, НЕ заводя машину! При таких манипуляциях с рулем жидкость поступает в рейку, распределяясь по системе. Только после того как жидкость с бачка хоть немного уйдет можно запустить двигатель, и повторить вращение рулем, для того чтобы вышли пузырьки воздуха. Затем заглушите машину и долейте жидкость до средней отметки. Между минимумом и максимумом!

Если все было проделано верно – то шумы при вращении руля пропадут, сам руль станет крутиться намного легче, стуки пропадут, а жидкость гидроусилителя перестанет уходить и не будет пениться. Такой ремонт, очень хорошо сэкономит семейный бюджет. Ну и напоследок, так как снимались наконечники, придется сделать сход-развал. Суммарная стоимость ремонта рулевой рейки, со всеми оригинальными расходниками получится приблизительно 100-150$ . P.S. не тяните с ремонтом своих машин. Меняйте вовремя все расходники.

Данная статья актуальна для автомобилей Honda выпуска 1992-2000 годов, таких как Civic EJ9, Civic EK3, CIVIC EK2, CIVIC EK4 (частично). Информация будет актуальна для владельцев Honda Integra в кузовах DB6, DC1, с моторами ZC, D15B, D16A.

На большинство вопросов вам может помочь сообщество вКонтакте. Это реально удобнее чем писать комментарии ниже.

Рулевое управление — одна из самых важных частей автомобиля. Ее основное назначение — связать вместе передние колеса и рулевые, задать машине направление движения. Именно благодаря ей определяется направление движения автомобиля на дороге.

Правда, как и любая другая часть автомобиля, она подвержена износу и поломкам. Они сказываются на безопасности движения, езде, износе других частей автомобиля. Особенно сильно изнашиваются в такой ситуации покрышки. Поэтому важно следить за исправностью этой детали и вовремя устранять неполадки.

На автомобиле «Хонда» эта деталь отличается высоким уровнем надежности. Как правило, до пробега в 18 тыс. км никаких сложностей с ее эксплуатацией не бывает. У нее нет типичных поломок, которые не характерны другим маркам автомобилей. Базовые поломки случаются по тем же причинам, что и у других автомобилей.

В большинстве случаев на автомобилях стоят гидравлические рейки, но некоторые автомобили «Хонда» оснащены электрорулевыми деталями. Они быстрее снашиваются, в них чаще всего выходит из строя втулка правого конца вала. В этом случае самостоятельно провести ремонт рулевой рейки «Хонда цивик» невозможно, поскольку это требует специального инструмента и большого опыта работы с деталями.

Основные признаки, которые говорят о необходимости ремонта, — это стук, раздающийся из-под передней подвески, когда руль поворачивают в сторону. Как правило, это говорит о необходимости замены разбитых втулок червячной пары. Подтекание рабочей жидкости требует замены поврежденных сальников и очистки деталей от коррозии.

Еще одна проблема, которая говорит о необходимости ремонта рулевой рейки «Хонда Фит», — люфт руля. Возникает он обычно из-за выработки штока распределителя или зубьев червячной пары. Замена этих деталей требуется и при закусывании руля. Если руль туго идет, скорее всего проблема в коррозии узла. Устранить ее можно только полным ее разбором и очисткой каждой детали.

Надо понимать, что ремонт рулевой рейки «Хонда Аккорд 8» — дорогостоящее удовольствие. Кроме того, он занимает немало времени.

Сложность также заключается в том, что на некоторые модели автомобиля трудно найти полный комплект узла. Тогда приходится подбирать детали с разных авто, но в этом случае гарантия работы узла будет невысокая. Иногда более оправданной будет полная замена рейки на новую оригинальную.

Теперь давайте подробно разберем типичные поломки и пути их устранения.

В этом случае ремонт рулевой рейки «Хонда Аккорд 7» можно попробовать предотвратить, отрегулировав степень затяжки гайки. Но если картер или вал рулевой рейки имеют механические повреждения или деформации, придется все же провести ремонтные работы. Стоимость их, как уже говорилось, будет довольно высокой.

Это одна из базовых причин поломок узла. Поломка подобного типа обычно не требует серьезного ремонта. Если отдать машину в автосервис хорошему специалисту, он сможет просто отрегулировать люфт, потратив на это сравнительно немного времени.

Если возникает подтекание в данном узле автомобиля, это говорит об износе сальника. Его повреждения приводят к нарушению герметичности системы. Через образовавшиеся разрывы вытекает технологичная жидкость, что требует срочной и обязательной замены сальника. Это сложный и ювелирный процесс, который требует снять болты (практически всегда они покрыты коррозией), поперечную балку, а в особо сложных случаях необходимо вывесить двигатель.

Стук, как правило, появляется из-за преодоления на больших скоростях различных препятствий. Он говорит об износе, а порой и разрушении втулок. В этом случае их необходимо заменить. Для этого узел придется демонтировать, заменить поврежденные детали, установить ее обратно, а потом отрегулировать ее работу. В этом случае ремонт рулевой рейки «Хонда СРВ 3» требует специального инструмента, поэтому самостоятельно провести его без определенных навыков практически невозможно.

Любой ремонт — это целый перечень работ, направленных на восстановление работы механизма в режиме, предусмотренном производителем. В процессе необходимо выявить и устранить неисправности, заменить детали, отрегулировать их работу.

Прежде чем провести ремонт, надо подготовить автомобиль к работам. Для этого демонтировать все узлы, которые закрывают доступ к узлу: воздушный фильтр, резонатор, аккумулятор. Его снятие тоже проводится по особой процедуре. Когда он снят, его разбирают и чистят все детали.

Чтобы провести правильный и адекватный ремонт детали, надо провести ее четкую диагностику, а также сопряженных с ней узлов. Поэтому ремонт рулевой рейки в СПб необходимо проводить на станциях технического обслуживания только квалифицированными специалистами.

Чтобы провести ремонт узла, потребуется ремонтный комплект, который обойдется примерно в 50 USD, затем пыльники к ней (примерно по 30 USD), втулка рулевой колонки, которая стоит порядка 15 USD, литр жидкости ГУР.

Из инструментов понадобятся исправный ГУР (если прежний сломан), разводные ключи, головки и надежные тиски. При сложном ремонте, который требует подвешивания двигателя, необходимо специальное оборудование.

В зависимости от типа поломки по-разному проводится ремонт узла.

При незначительных неисправностях или профилактических работах проводится промывка и прочистка системы. Это занимает немного времени и требует не так много средств.

Этот тип ремонта требует снятия узла. Затем проводятся такие работы, как:

• снятие и разборка узла;
• промывка и прочистка узла и его деталей;
• замена деталей, которые не поддаются восстановлению;
• проверка и чистка зубчатого вала;
• замена компонентов (кольца, сальники, пыльники и прочее);

В зависимости от повреждений и износа деталей ремонт может занять от пары часов до пары дней. По окончании ремонта проводится несколько этапов ее регулировки и проверки на работоспособность.

Поскольку подобный ремонт занимает немало времени, не каждый готов ждать несколько дней, пока он закончится. В этом случае проводят замену отработанного узла на уже собранный новый той же конфигурации. Это тоже долгий и трудоемкий процесс.

1. Вначале необходимо снять клемму аккумулятора, открутить около педалей боль на 10 и отсоединить вал рулевого механизма.
2. Затем машину поднять, отсоединить колеса, открутить рулевые наконечники суппорта. Иногда заодно снимают пыльник, не снимая наконечника.
3. Затем надо с узла снять фишки и открутить болты, которые держат подрамник.

Сборка узла проводится строго в обратной последовательности. Когда отремонтированная или новая рейка будет установлена на место, надо провести неоднократное тестирование работы узла, которое определит точность проведенных работ, укажет, насколько машина готова к дальнейшей эксплуатации.

О качестве работы говорит отсутствие шумов и сложностей при вращении руля, стабильный уровень жидкости гидроусилителя, отсутствие ее вспенивания. Профилактические работы в районе узла надо проводить каждые полгода.

Как видим, ремонт рулевой рейки «Хонда» — сложная работа, которая требует большого опыта, знаний, квалификации и специальных условий даже для простой замены сломанного узла на новый. Сделать это в условиях обычного гаража практически нереально.

Стоимость нового узла высокая, работы по его ремонту или замене занимают много времени. Поэтому гораздо разумнее вовремя обращаться в автосервис к специалистам за диагностикой и профилактикой всех его деталей.

Привет всем счастливым обладателям Аккордов!
Хочется добавить ещё немного информации по ремонту наших болезненных реек!)))) Много всего по этому поводу обсуждалось, я тоже решил поделится своим опытом.
Проблема собственно была как у многих – это раздражающий стук, сначала с правой потом и с левой стороны. Я всё это терпел пока не начал потеть правый сальник. Скоро зима и я принял решение устранить данную проблему! Заказал в интернете рем.комплект, втулку(стопорную гайку), регулировочную втулку,верхний сальник золотника(он идёт с подшипником), правый пыльник, неделя ожидания и всё пришло. И ещё один литр свежей PSF.

Из не обычного инструмента понадобится большие ключи (32, 40, 46), вороток со средним квадратом, денометрический ключ (можно без него), желательно электро дрель и сверло (4 или 5 мм), ключ для трубок (17-19), большой шприц с трубочкой (жидкость из бачка извлекать).

Теперь весь процесс по порядку:

1.загоняем авто на эстакаду (яму), вывешиваем передние колёса.

2. откачиваем жидкость из бачка

3. Разбираем верх (в салоне)

просто потяните защиту на себя она держится на зажимах.

4. откручиваем кардан рулевой колонки.

5. Стягиваем кардан со шлицов в верх.
ВАЖНО:Когда кардан уже снят нужно зафиксировать рулевое колесо, дабы никто руль не крутил.
Так как можно порвать шлейф под рулём.

6. откручиваем три гайки на 10 и снимаем пыльник.

снять этот пыльник проблематично. мешает шумоизоляция и коврик, пыльник стоит под ними. Ладно снять, вот поставить его на место вот это гемор. Так что пригодится пару пачек успокоительного. )))

фиксатор и резинку лучше снять. резинка смещена в низ относительно вала.

7. Откручиваем рулевые наконечники. Съёмника у меня под рукой не оказалось, я сделал проще открутил гайки не до конца так чтобы гайка была в ровень с концом резьбы наконечника. Это нужно чтобы резьбу не испортить ударом. Всё с низу ударяем молотком и вуаля. наконечник отошёл. откручиваем гайку и всё. Если палец прокручивается то прижмите монтировкой наконечник с верху и откручивайте на здоровье!) Фотку к сожалению не сделал((

8. откручиваем крепление самой рейки.
Нижний крутим с низу а тот что выше удобнее крутить с верху

9. откручиваем с низу три болта теплового экрана.

Затянуты они от души!) понадобится вот такой ключик.

11. откручиваем сначала синий болт скобки, держит трубку, потом остальные.

для удобства понадобится вот такой набор с карданом.

12. для снятия рейки нужно опустить балку. можно за одно заменить втулки стабилизатора, я так и сделал.
итак опускаем балку:

опускаем на 3-3.5 см этого вполне хватит, правый болт оставляем, на нём будет держатся балка, а левый выкручиваем совсем и убираем проставку (она мешает откручивать втулку стаба)

13. снимаем рейку в левую сторону

моем тщательно бензинчиком и несем ее в тёплый гараж))

14. откручиваем наконечники понадобится два ключа на 19 и один на 14

снимаем пыльники и откручиваем тяги(не испортите пластиковые упорные колечки они ещё пригодятся), сдесь нужны ключи на 22 и 32 (32 нужно будет доработать что бы он был не шире 10 мм иначе не влезет)

15. выкручиваем регулировочную втулку ключ на 40 и вороток с средним квадратом.

выработка тефлонового покрытия до метала

16. откручиваем два болта, трубки и снимаем золотник.

17. выбиваем вал золотника (у меня он легко вышел)

колечко есть в рем.комплекте.

18. далее откручиваем направляющию гайку, она закернина. Я высверлил не много и она без проблем открутилась.(гайка толстая, сверлите не бойтесь))

ВАЖНО: не зажимайте сильно корпус в тиски, его можно деформировать и всё. рейку можно будет выкинуть. Гайка под
ключ на 46

19. далее нужно выбить сальник тот, что под гайкой. Сложность в том, что вал будет пружинить из-за воздуха и масла тех, что остались за выходным штуцером.
я сделал так: вытянул вал максимально из корпуса и прижал вал в сторону так, чтобы появился зазор между валом и сальником, главная цель выпустить воздух(он сильно пружинит). Затем надставляем что нибудь на пртивоположную сторону вала и пробуем выбить сальник (у меня вышел легко). Я использовал удлинитель из набора.

второй сальник выбивается в ту-же сторону, что и первый.

выбивать нужно аккуратно чем-то мягче стали не повредив внутреннею рабочею поверхность, я нашёл какую-то палку в гараже и легко выбил сальник.

видим, что под сальником стоит шайба

21. Промываем корпус тщательно бензином и загоняем новый сальник (перед сальником не забудьте поставить шайбу)

новую шайбу можно взять из рем. комплекта

новый сальник я запрессовал головкой на 27 и двумя удлинителями

22. Теперь нужно заменить манжеты на валу, там их две штуки: одно кольцо белое, по виду как из пластика, а под ним другое – резиновое (пластиковое колечко нужно одевать очень аккуратно – оно трудно растягивается, можно порвать, я например, его немного нагрел над лампой-переноски.)

вот что получилось в итоге

23. устанавливаем вал в корпус, перед устововкой матните немного изоленты на торец вала чтобы не закотцать сальник.
ВАЖНО: Вал вставляйте аккуратно помните, что зубьями вала так-же можно испортить сальник!

24. Второй сальник задавливаем новой гайкой.

25. Смазываем всё это дело, я использовал фиоловою смазку, можно конечно и литолом, в общем кому чем хочется!))

26. теперь меняем сальник и подшипник золотника. Я подобрал головку из набора точно не помню какую и запрессовал в начале сальник потом подшипник (надписями наружу, так чтобы после установки их было видно).

Ставим вал золотника на место, проверяем, чтобы вал вращался без особых усилий. Смазываем всё, особенно подшипник и шлицы.

ставим всё это на рейку (не забудьте поменять колечко оно есть в рем.комплекте)

27. ставим регулировочную втулку (не забываем всё смазать)

Как я регулировал:
Я закрутил пока не упёрлась потом открутил на один оборот и снова завернул пока не упёрлась и отпустил примерно на 20 градусов (всё это нужно чтобы пружина встала на своё место) Если по уму то нужен денметрический ключ и всё это сделать с определёнными усилиями. У меня ключа не нашлось. После сборки руль туже не стал и стук (если кочать рулём) на заглушеном двигателе ушёл в прошлое!)))

28. Прикручиваем трубки на свои места (забыл сделать фото)

29. прикручиваемыем рулевые тяги, не забываем поставить пластиковые упорные кольца

ставим новые стопорные кольца (усами в вал) они есть в рем.комплекте

31. прикручиваем рулевые наконечники (изгиб в перёд)

Всё. теперь ставим на авто. Порядок описывать думаю не стоит!)))

вот несколько фоток втулок которые я за одно заменил. Я поставил себе полеуретановые втулки меньшего диаметра вместо 26.5 мм поставил 25.4 мм так как сам стабилизатор оказался подношеным.

Удачи всем в ремонте своего любимого авто))).

наконец то я переборол свою лень и решил восстановить рулевую рейку
сначала откручиваем латунные трубки очень аккуратно чтоб не закоцать гайки. Потом все что красными стрелками помечено ну и соответственно снимаем колеса и наконечники
возле карданчика есть фишка ее тоже отсоединяем

когда сняли рейку откручиваем все латунные трубки дабы их не сломать и снимаем башку не знаю как она правильно называется там два болта их откручиваем и она в руке потом молотком стукнуть сверху чтоб шестеренка вывалилась под ней сальник который ссыт и подшипник

Миниатюры

потом откручиваем эту лабуду

и гайку, долго не могли ее открутить немного закоцали ее какая то она хреновая как потом оказалось под грязью не заметили на корпусе рейки не большая заводская вмятинка что она не откручивалась вмятинку можно высверлить или напильником сточить и все выкрутиться

продолжение будет вечером пошел в гараж собирать

да кто решит восстанавливать рейку запасайтесь ключами до 36 размера и оправками или головками от трещетки чтоб сальники выбивать и забивать а шток хорошо выбивается удлинителем для трещетки на фото валяется рядом еще имеет смысл приобрести штуки 3 лишних сальника в зеленом кружке потому что одевать его надо через надпилы в штоке можно покоцать похоже что и ссыт он из-за того что на заводе коцается и жижу купить надо которой рейку отмыть можно я взял керосин потому что корешь подогнал авиационный и тазик в чем это замочить отлично подходит горшок под цветы которые бабки на балконах вешают

Ремонт рулевой рейки процесс

Ремонт рулевой рейки Хонда Аккорд. Как убрать стук в рулевой рейке Honda accord 8

Ремонт рулевой рейки Хонда срв

Honda CR-V 2007 год. Устраняем стук в ЭЛЕКТРИЧЕСКОЙ РУЛЕВОЙ РЕЙКЕ

ремонт рулевой рейки хонда црв 1

Honda Odyssey 2wd RA6 2001 рулевая рейка

Honda – стук рулевой рейки.

Причины стука рулевой рейки. Как правильно подтянуть рейку

Что делать, если застучала рулевая рейка?

Стук рулевой рейки и ее ремонт на Honda CR-V RD1

Стук рулевой рейки RD1 – отчет
Осенью, после поездки за грибами в Карелию, у меня появился настойчивый стук из передней подвески.
Пока я ждала, чтоб меня посмотрели знакомые мастера, он усиливался, я поехала на диагностику в другое место.
Приговорили: стойки стабилизатора, рулевые тяги, наконечники, подушки двигателя (были буквально разорваны), а заодно сзади подушки редуктора з/м и втулки стабилизатора. Привезли мне все это под заказ, поменяли (при ремонте оказалось, что подушки редуктора з/м можно не менять и в результате я имею новые оригинальные в запасе и не знаю, куда пристроить !). Запчасти обошлись около 12500 руб (только оригинал), работа еще 5 тыс. Вроде стало тихо, но иногда “пробивало” на стук.

Проездила еще недели две – появился знакомый стучок в постоянном режиме!
Продиагностировали в другом месте – сказали, рулевая рейка.
Далее стали предлагать либо новую – под 40 тыр, либо восстановленную из штатов – около 18. + работа.
И тут я нашла описание своей проблемы на одном Хондовском сайте.

Необходимо заменить детали 17, 9 и пружинку 7. В некоторых случаях люди меняли только 9, стук пропадал, но появлялся вновь и все равно приходилось менять 17. Вчера данные запчасти были внедрены и – о, чудо, стук пропал!

Номера деталей:
№17 – 53630-S10-013 – 720 руб
№9 – 53416-S04-J51 – 353 руб
№7 – 53413-S04-G51 – 90 (380) руб

Цены примерные, с Экзиста.. Если будет интерес, попрошу разрешения разместить описание работ
Вов, не устану благодарить – только благодаря твоим четким описаниям, мы смогли легко починить все без обращения в сервис!
Причем, в сервисе нас пытались упорно развести на снятие рейки и соответствующую стоимость ремонта!
Имея весь инструмент (ключ рожковый 19, разводной или рожковый на 34, съемник рулевого наконечника, голова, кажется на 40 или набор для ремонта грузового авто 😀 ) и твои инструкции, можно уложиться в минут 40!

Ремонт осуществили без ямы и подъемника – на брусе и домкрате!

Вот собсно..
Замена железки №9
Сливать жижу не надо, и рейку снимать не надо – так есть доступ..
1. нужна яма/подъемник;
2. ключ типа газового;
3. ключ на 14;
4. Смазка типа CASTROL LMX;
5. В зависимости от пространства свободного там – либо моментный ключ, либо весы пружинные чтобы затянуть на нужный момент;
5. Ветошь;
6 выкручиваш все ето ,вытираеш там все внутри скока достанеш начисто, береш новые детали, смазываешь по полной программе и собираеш – закручиваешь прижимной болт на 20 штоли Нм для самоустановки сухаря, потом откручиваеш на несколько оборотов чтоб от руки шел, и закручиваеш на 4 Нм, потом ослабляиш максимум на 20 градусов=ОК.

Первое время будет тугой руль почти без обратки, ну недели 2-2.5 гдета потом всепучком должно стать..если нет – перетянул видимо.
По поз. 17 – сымаишь колесо, выкручиваеш пару тяганаконечник из рейки (отвязав наконечник от кулака), пыльник снимаешь в процессе, выкручиваешь руль до упора влево, и скручиваеш гайку ту чемнить большим с торца(головка..или рожковый ключ на 40).. кернение напильником аккуратно стачиваешь..ну и все в обратном порядке. закернить ток не забудьте новую гайку..

Оцените статью:
