Планета 5 ремонт своими руками

Созданный в 1987 году ижевским заводом мотоцикл ИЖ Планета 5 до сих пор пользуется популярностью среди мотолюбителей. Это очень качественный и надежный байк, отличающийся стойкостью, простотой и доступностью. Разборка двигателя ИЖ Планета 5 довольно проста даже для любителей. Сама конструкция мотоцикла не содержит сложных элементов.

Планета 5 неприхотлив к погодным условиям. При желании завести мотор в холодную зиму, он удивит вас, даже если за окном будет стоять мороз в -30 градусов. Более того, мотоцикл разрабатывался для езды по различным типам дорог, что делает его очень проходимым и отличным помощником в сельскохозяйственных работах.

Как и его аналог, Юпитер 5, ИЖ Планета 5, характеристика двигателя которого не многим уступает своему «брату», имеет строгий классический стиль. Однако имеет ряд преимуществ перед Юпитером, основными из которых являются:

• одноцилиндровый двигатель;
• разборка и ремонт коробки передач без снятия двигателя;
• наличие одного глушителя.

Тем не менее, есть и большой минус. Коленчатый вал Планеты значительно массивнее, поэтому работает на более низких оборотах, что делает его менее мощным. Хотя устройство двигателя ИЖ Планета 5 практически не отличается от Юпитерского. Правда поломки возникают ничуть не реже, так что если вы перешли с одного мотоцикла на другой, особых проблем с эксплуатацией и техническим обслуживанием возникнуть не должно.

При своей мощности в 22 лошадиных сил, объем двигателя ИЖ Планета 5 составляет все 346 куб.см. Это очень неплохой показатель для столь малого объема. При обычном использовании, скорости в 120 км/ч вполне достаточно. Правда динамика Планеты чуть хуже Юпитера, да и в дороге тревожат лишние вибрации. Однако такие показатели устраивают далеко не всех, поэтому многие задумываются о том, как увеличить мощность двигателя ИЖ Планета 5.

В целом, байк имеет стандартное электрооборудование, воздушную систему охлаждения, многодисковое сцепление и коробку передач на 4 ступени. Сам двигатель работает в два такта. Для заправки используется масляно-бензиновая смесь. Как видите, показатели ИЖ Планета 5, характеристика двигателя которого не многим отличается от Юпитера, могут позволить ему выступить в качестве «рабочей лошадки».

Прежде чем задумываться о мощности, необходимо разобраться в техническом обслуживании мотоцикла. Зачастую, гоняясь за скоростью и внешним видом, владельцы забывают об элементарных правилах эксплуатации своего любимца. Вследствие халатности, и не только, возникают различного рода поломки. Устранение проблем можно выполнить самостоятельно. Учитывая, что разборка и сборка двигателя ИЖ Планета 5 очень просты, их можно выполнить в домашних условиях. Тем не менее, рекомендуется прибегнуть к созданной заводом книге по эксплуатации и техническому обслуживанию мотоцикла.

Бывают случаи, когда книга техобслуживания была давно утеряна, или вовсе не получена при покупке. В таком случае вот простой порядок разборки двигателя:

Следует учесть, что чем чище будет ваше рабочее место, тем лучше будет произведен ремонт, поскольку грязь, попавшая внутрь двигателя, может затруднить его работу и даже стать причиной очередной поломки. Не поленитесь перед работой хорошо отмыть мотор.

Записывайте, либо отмечайте ход своих действий. Это поможет при сборке. Группируйте детали в порядке их разбора и комплектуйте по расположению. Чем организованней будет процесс разборки, тем быстрее вы соберете двигатель ИЖ Планета 5, технические характеристики которого вновь станут радовать вас.

Если вам хочется выделиться из толпы, можно провести несколько манипуляций с двигателем. Форсировка двигателя ИЖ Планета 5 — не сложный процесс. Достаточно подобрать более мощный двигатель с похожей системой газораспределения. В целом, тюнинг зависит только от вашей фантазии. Даже простая замена глушителя обеспечит более эстетичный звук и немного уменьшит вибрации.

Отечественные мотоциклы марки ИЖ, несмотря на свой возраст, все еще популярны в различных уголках нашей страны. Этот простой и неприхотливый транспорт пользуется особой популярностью у жителей сельской местности. Не каждый импортный мотоцикл сможет завестись в +40 или -30, работать на любом бензине, а в модификации с коляской превращается в универсальный транспорт охотника или рыбака. Увы, есть у этих мотоциклов и весомый недостаток – низкий ресурс двигателей. Редко какой ИЖ сможет проработать несколько сезонов и при этом не «застучать». Именно поэтому ниже, вы найдете пошаговую инструкцию о том, как проводится разборка и сборка двигателя ИЖ Планета 5.

Ремонт двигателя ИЖ Планета можно полностью выполнить своими руками, благо простая конструкция это позволяет. Основной постулат такой работы – следовать установленному порядку разборки и сборки. Следуя представленной ниже схеме можно добраться до всех элементов двигателя, чтобы провести их ревизию или замену. Полностью разбирать мотор имеет смысл, если необходимо добраться до коленчатого вала или левого сальника. Поломка последнего приводит к снижению ходовых характеристик, дымлению из-за наличия большого количества масла внутри кривошипной камеры.

1. Откручиваем свечу, гайки с верхней части цилиндра. Убираем цилиндр с поршнем.
2. Сливаем оставшееся в двигателе масло и снимаем мотор с рамы (крепления в передней и задней части) предварительно отключив и пронумеровав все провода.
3. Откручиваем левую крышку и по максимуму снимаем коробку передач и другие доступные элементы.
4. Из под правой крышки убираем генератор, звезду главной передачи и сальник коленчатого вала.
5. Убираем все доступные детали, относящиеся к коробке передач.
6. Справа находим винты, стягивающие части картера. Отвинчиваем их вместе с гайками двух болтов.
7. Подходящим, по диаметру прутком выталкиваем установочные втулки так, чтобы они частично оставались в пазах.
8. Легкими ударами киянки постукиваем вдоль всей плоскости соприкосновения частей картера. Если части не отходят друг от друга или отходят частично, попробуйте вставить в паз монтажную лопатку и без особого усилия постучать по ней.

Важно! Прикладывать чрезмерное усилие или ковырять половинки картера острыми предметами – запрещено! В противном случае можно повредить хрупкий алюминий.

• Откручиваем стопорную пластину и снимаем ее.
• Вынимаем кольца-шайбы, попутно отмечая их порядок.
• Теперь можно снять левую часть картера с коленчатого вала. Если элемент не поддается, можно легкими ударами резинового молотка помочь деталям разъединится.
• Щипцами убираем стопорное кольцо. Для снятия шариковых подшипников понадобится труба или схожий элемент, торцевая часть которого совпадает с внешним кольцом подшипника. Прислоняем его к подшипнику и понемногу выбиваем из установочного места.
• Легким постукиванием вынимаем направляющие узлов переключения скоростей.
• Достаем стопорное кольцо, установленное внутри, а за ним разрезное дистанционное.
• Впрессовываем левый сальник. Подобным образом достаем кольцо коренного подшипника установленное справа.

Разборка двигателя завершена, теперь можно провести ремонт двигателя ИЖ Планета 5.

Запомните! Если вы проводите данную процедуру впервые, то организуйте рабочее место и аккуратно складывайте все снятые детали, записывая наиболее сложные для вас моменты разборки.

Читайте так же:  Ремонт ручного стартера бензогенератора huter своими руками

Процесс сборки двигателя происходит в обратном порядке, с обязательным условием – соблюдением всех технологических особенностей процесса. При восстановлении мотора не забывайте, что это точный механизм и от того, насколько тщательно вы подошли к подгону и установке всех деталей, будут зависеть его основные характеристики.

• Все демонтированные запчасти и элементы двигателя отмываются растворителем и проводится ревизия. Если были обнаружены серьезные сколы, задиры или другие дефекты, то эти запчасти заменяются. Если повредило левую половину картера или правую, то их заменяют попарно.
• Стыковочные плоскости отчищаются от следов герметика или прокладок.
• Элементы узла переключения передач полируется до блестящей поверхности.
• Левый сальник наполняем пластичной смазкой и монтируем на место с кольцом подшипника, следом фигурную шайбу.
• Ставим стопорное кольцо, после проверки точности установки переходим к следующим действиям.
• Следом монтируем ролики коренных подшипников и смазываем их.
• Надеваем коленчатый вал, на него ставим смазанный пластичной смазкой шариковый подшипник.
• Ставим дистанционные шайбы и следом за ними – стопорное кольцо.
• Смотрим, насколько просто вращается коленчатый вал, предварительно смазав его моторным маслом.

Если сборка на данном этапе не вызывает нареканий, следующие действия соответствуют обратному порядку сборки двигателя. Учтите, что необходимо приобрести полный комплект новых прокладок, и дополнительно смазать соединительные плоскости термостойким герметиком.

Хотя мотоциклы ИЖ уже почти 10 лет сняты с производства, они продолжают пользоваться популярностью. Некоторые из них починить легче, некоторые из-за отсутствия на рынке запчастей сложнее. Рассмотрим, какими трудностями может сопровождаться ремонт мотоциклов ИЖ и как его следует производить.

Данная модель выпускалась с 1987 года и благодаря своим качеству и надежности многими любима и сегодня. Байк стойкий и неприхотливый к погоде, завести его не будет проблемой даже в -30, а ездить можно по любым дорогам.

Планета-5 имеет одноцилиндровый двигатель объемом 346 куб. см, который работает в 2 такта.

Его мощность – двадцать две лошадиные силы, что является весьма хорошим показателем, особенно учитывая небольшой объем. Этого вполне хватает для скорости 120 км/ч, однако многие размышляют о том, как сделать двигатель мощнее. К счастью, его конструкция весьма проста, и с разборкой при желании сможет справиться и не очень опытный мотолюбитель. Если есть желание выделиться, двигатель легко можно доработать, проведя несколько манипуляций. Форсирование может быть самым разным: от довольно сложных изменений до элементарной замены глушителя, благодаря которой вибрация станет слабее, а звук в целом эстетичнее.



На мотоцикле установлены стандартное электрооборудование, многодисковое сцепление, четырехступеневая коробка передач, воздушная охладительная система, один глушитель. Заправляется Планета-5 смесью бензина и масла.

Несомненным плюсом является то, что для починки коробки передач нет нужды снимать двигатель.

Ремонт мотоцикла ИЖ Планета-5 заключается главным образом в операциях с двигателем. Однако прежде чем браться его разбирать, особенно не для обычной починки, а чтобы улучшить, нужно вникнуть в ТО любимца, чтобы избежать неприятностей в дальнейшем.

Ремонт двигателя рекомендуется производить согласно указаниям в заводской книге техобслуживания. Но случается, что она утеряна либо даже не была получена – тогда нужно следовать приведенному ниже алгоритму действий.



Данный процесс проходит так:

Собирается ДВС в прямо противоположном порядке. Следует не забывать, что закручивать болты нужно с усилиями.



Эта модель схожа с уже описанной, потому и ремонт мотоциклов ИЖ 5 отличается мало.

Разбирается и собирается двигатель так же, как в случае с Планетой-5.

Чтобы определить степень неисправности, проверьте, насколько не совпадают звездочки коленвала с плоскостью барабана сцепления. Отрегулировать к допустимому показателю в 0,4 мм можно с помощью шайб от 0,2 до 0,5 мм, установленных на первичный вал меж распорной втулкой и внутренним подшипным кольцом. Моторная цепь не должна провисать более чем на 2-9 мм, в ином случае нужно заменить звездочки на те, у которых больший диаметр окружности впадин шестерни.

Собирая муфту сцепления, нужно следить, чтобы гайки пружин выступали над колпачками не более чем на 3,5-4 мм, а нажимной диск перемещался не перекашиваясь (4 мм допустимо). Чтобы отрегулировать механизм, который управляет сцеплением, установив правую крышку, а также автомат сцепления, затяните до упора винт регулировке на нажимном диске, после чего открутите на 1/4-1/2 оборота, зафиксируйте винт. Дальше отрегулируйте рычаг сцепления, чтобы его свободных ход составлял около 5-10 мм.



Важным элементом ремонта и обслуживания мотоцикла является регулирование частоты вращения коленвала во время холостого хода.

Производится данная процедура так:

• проверьте, есть ли у дросселя свободный ход, перекрывается ли смесительная камера полностью;
• прогрейте двигатель;
• установите самые низкие устойчивые обороты, вращая винт дросселя;
• поворачивайте винт дальше, пока частота вращения, сначала повышающаяся, не начнет снижаться – это наилучшее положение винта регулировки;
• проверьте, все ли установлено правильно, резко открыв, а затем закрыв дроссель, и при необходимости откорректируйте положение: если ДВС глохнет при открытии, обогатите горючую смесь, немного затянув винт, а если же при закрытии – обедните смесь, слегка отвернув винт.

Данную процедуру следует проводить, помимо прочего, когда вы собираетесь ехать по сильно отличающейся качеством дороге или при изменении температурного режима (в жару от +30 °С смесь нужно обеднить, в мороз от -15 °С – обогатить).

Каждые 4-5 тыс. км пробега детали карбюратора следует очищать и промывать. Нежелательно прочищать отверстия или жиклеры с помощью металлических предметов.



Ремонт мотоцикла ИЖ Юпитер, как и других моделей, неизбежно включает в себя и работу с кикстартером. Рано или поздно он изнашивается, и зацепление не происходит. Достать новые детали крайне сложно, потому необходимо восстановить износившиеся.

Поскольку зубья закалены отлично, наварить переднюю кромку в домашних условиях практически невозможно, но можно вернуть деталь в рабочее состояние с помощью электрического точила.

Чтобы работать было удобно, нужно снять храповик с ведущего барабана сцепления. Лучше использовать не точильный камень, а наждачный круг (приблизительно 2,5 мм толщиной). Нужно не восстановить исходную форму зубьев, а придать обеспечивающую хорошее зацепление, несмотря на перекашивающую силу. Желательный показатель – угол зацепления в 20-30 °.

Не стоит спешить, эту работу надо выполнять тщательно. К верхней кромке лучше более чем на миллиметр-полтора не приближаться и не пытаться придать ей острую форму – металл перегреется и в итоге станет менее прочным.



Ремонт спидометра мотоцикла ИЖ возможно произвести и самостоятельно. Если прибор механический, добиться точных показаний будет сложно, даже на новых заводских присутствует неточность до 10%. Такие спидометры замеряют скорость с помощью магнитного диска, который вращается из-за оборотов трансмиссии. Магнитно-электрическое поле увлекает алюминиевую катушку за диском, однако ее держит пружина. Показатели прибора зависят как раз от жесткости этой пружины.

Читайте так же:  Ремонт кпп маз 236 своими руками

Электронный спидометр точнее, а смастерить его можно и самому. Нужны подсветочные светодиоды, кварцевый резонатор, конденсатор со средней емкостью, микроконтроллер, резистор, стабилизатор, а также дисплей телефона, желательно Нокиа.

Установив датчик, можно определить, сколько импульсов приходится на 1 км, устройство устанавливается на одно из колес. Замерьте длину колеса и подсчитайте: 1 оборот равен 1 импульсу. Если колеса 2 м, датчик даст 500 импульсов. Задайте контролеру программу, указав нужную величину, и закрепите прибор на панели.

Можно также установить сделанный спидометр в корпус от механического.

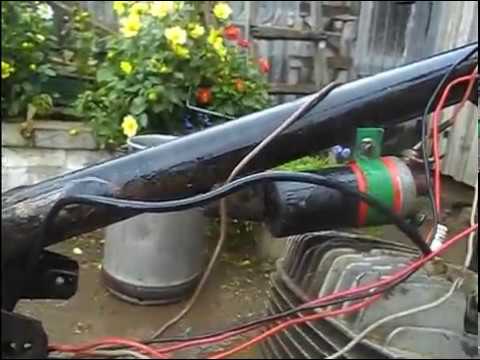

Ремонт мотоциклов ИЖ своими руками включает установку зажигания.

На ИЖ Юпитер она производится следующим образом:

Поверните по направлению часовой стрелки коленвал с помощью болта генераторного якоря, пока на прерывателе не разомкнутся контакты, послабьте винт, зафиксируйте небольшой зазор меж контактами, проворачивая эксцентрик, и закрепите тот же винт. Сначала проделайте эту процедуру с правым прерывателем, затем с левым.
На место свечи установите втулку установки зажигания, вставив в нее вороток рисок, идущий в комплекте. Поршень ПЦ зафиксируйте в ВМТ, вращая коленвал за часовой стрелкой. Совместите на воротке одну крайнюю риску, поворачивая втулку, с торцом. Поворачивая коленвал против часовой стрелки, зафиксировать поршень за 2,2-2,6 мм до ВМТ, следя, чтобы торец втулки сходился со следующей по порядку риской. Отвернуть три винта так, чтобы контакты размыкались, когда нижняя основа прерывателя поворачивается (определить момент можно с помощью лампы, присоединив провода последовательно к массе и к клемме; когда разомкнутся контакты, лампа загорится). Два винта закрепить. То же проделать с другим цилиндром.



Поочередно разберите пера. После извлечения пера их наконечники для продолжения работы зажимают тисками. Нужно убрать корпус вальника, достать несущую трубку, снять поршень, уплотнительную прокладку и втулку, стопорное кольцо, а после слить амортизаторное масло. Разберите гидравлический гаситель колебаний и при необходимости замените сальники.

Занимаясь втулками, замерьте их диаметр, труб, наружный диаметр поршня и используйте подходящие. Всё должно быть точно.

Сборка проходит в обратном порядке. Важно, чтобы штифт ГГК встал на место.



Сейчас уже редко где можно встретить «Планету», особенно в стоковом исполнении. Дедовские сараи где они когда-то стояли в изобилии уже давным давно вычищены страждущими, а помойки где они когда-то валялись — поросли травой…

Единственное место где еще можно найти что-нибудь более менее приличное — местные газеты объявлений. Можно поискать и на «Авито», но прежде чем там брать — смотрите товар в живую, а то пришлют вам сумку кирпичей вместо двигателя…

Мне повезло: я нашел в местной газетенке объявление о продаже двигателя от мотоколяски, выехал на место, осмотрел, договорился, купил и привез домой. То что двигатель от мотоколяски пусть вас не пугает — двигатель полностью идентичен родному планетовскому.

Вобщем, когда я раскидал двигатель — обрадовался и тут же огорчился… Обрадовался потому что двигатель был стоковый и не имел следов вмешательства. Там еще масло было родное и свеча СССР-овская. Огорчился потому что поршневая и нижний подшипник шатуна были убиты.

Хороший заводской цилиндр в запасе у меня был: расточенный в ремонтный размер + к нему когда-то давно был куплен заводской поршень, хромированные кольца и палец.

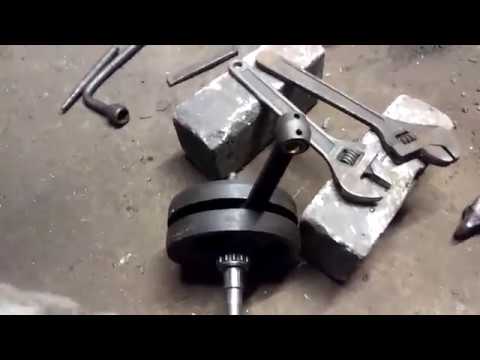

Шатун я купил в интернет-магазине. Удалось найти еще заводской — не пластилиновый. Я его немного доработал: сделал небольшой пропил в нижней головке для улучшения смазки подшипника, разпрессовал коленчатый вал, старый шатун выкинул, поставил новый и потом отцентрировал коленчатый вал с помощью индикатора.

Из инструментов на понадобится:

1. Дрель или шуроповерт
2. Сверло по металлу на 4 — 5 мм
3. Плоский надфиль
4. Технический фен
5. Оправки. В качестве оправок можно использовать сантехнические сгоны
6. Мощная плоская отвертка
7. Рожковый или накидной ключ на 14
8. Хомут
9. Молоток или киянка
10. Масленка или шприц
11. Герметик

Для выполнения качественного ремонта — детали двигателя должны быть чистыми, резьба в картере прогнана, сальники и прокладки — новыми.

Сначала чистим масляные каналы в кривошипных камерах. Каналов в двигателе Иж-Планета — два: один в левой половинке картера, другой — в правой. Находим каналы и если они сильно забиты — прочищаем их проволокой, промываем чистым бензином и продуваем сжатым воздухом.

Устанавливаем в левую половинку картера стопорное кольцо.

В зависимости от модели коренного сальника — устанавливаем в посадочное отверстие коренного подшипника распорную втулку, либо, если сальник у вас изначально стоял широкий (есть такие) — нагреваем картер и с внутренней стороны картера ставим сальник до упора в стопорное кольцо.

На моем двигателе стоял обычный узкий сальник, поэтому я ставлю втулку.

При помощи оправки в предварительно нагретый картер ставим коренной сальник.

Быстро, пока не остыл картер ложем на сальник маслонаправляющию шайбу. Маслонаправляющая шайба имеет профиль в виде блюдца. Кладем ее на сальник так, чтобы вогнутой стороной она была обращена к нам, а выгнутой к корзине сцепления.

Пока картер не остыл — прессуем в него с помощью оправки наружную обойму коренного подшипника.

Если вы будите менять коренные подшипники на новые — не поленитесь: найдите лист железа толщиной 7-8 мм, выпилите в нем клин под шатун, пропустите лист железа между щек коленчатого вала и при помощи оправки набейте коренной подшипник на цапфу.

Таким образом вы обезопасите себя от порчи коленчатого вала. Коренной подшипник имеет очень большой натяг и заходит на цапфу с очень большим усилием. Не редки случаи, когда люди попросту выбивали цапфу (цапфа на планетовском коленчатом вале запрессовывается в щеку) внутрь коленчатого вала, но подшипник одеть им так и не удавалось.

Родной made in USSR 2505 КМ

Смазываем чистым моторным маслом кромки коренного сальника и подшипник. Укладываем левую половинку картера на брусочки, берем в руку коленчатый вал и с проворачиванием вставляем его в картер. Вставлять коленчатый вал нужно очень аккуратно немного проворачивая его. Если коленчатый вал тупо забить в картер — 100% завернете кромку сальника!

Обезжириваем разъем половинок, выбиваем немного направляющие втулки так, чтобы они вышли над плоскостью на 5-6 мм. В зависимости от вашего желания — собираем КПП. Лично я, КПП собираю только после сборки двигателя, мне так удобней.

Наносим на разъем любой автомобильный герметик, устанавливаем вторую половинку картера, достукиваем ее кияночкой, устанавливаем крышку КПП и стягиваем картер болтами.

Болты тянем не абы как, а строго по фен-шую: тянем примерно на треть усилия сначала середину крест накрест, потом периферию и постепенно увеличивая усилие за несколько кругов затягиваем болты на сколько хватает силы.

Пока герметик не высох — крышку КПП снимать не желательно, спешка в этом деле не к чему. Лучше не торопить события и пока сохнет герметик — установить цилиндр.

Закапываем немного моторного масла:

1. в верхнею головку шатуна
2. нижнею головку шатуна
3. в оба масляных канала кривошипной камеры

Для улучшения смазки в бобышках поршня желательно просверлить отверстия. Но можно и не сверлить — зависит от вашего желания.

Устанавливаем в бобышку стопорное кольцо поршневого пальца. Перед установкой — стопрное кольцо желательно немного разогнуть и обязательно после установки проверить как оно село:

1. Если стопорное кольцо будет болтаться — разогните его или замените на новое
2. Если стопорное кольцо ляжет не всей плоскостью — замените его на новое

Нагреваем феном поршень и при помощи оправки забиваем палец в поршень так, чтобы он вышел внутрь не более чем на 5-6мм.

Ищем на днище поршня метку в виде стрелки.

Ориентируем поршень стрелкой к выпускному окну цилиндра («на выхлоп»), надеваем поршень на шатун, забиваем поршневой палец и устанавливаем второе стопорное кольцо.

Вставляем в цилиндр кольца и замеряем щупом зазор между замками:

1. Если зазор будет меньше 0,3—0,45 — подточите замки колец надфилем
2. Если зазор будет больше 0,3—0,45 — ставьте новые кольца, если не поможет — растачивайте цилиндр в ремонтный размер

Для улучшения притираемости колец и снижения шума от работы двигателя на кромках колец желательно снять фаски. Если охота позаморачиватся: положите кольцо на ровную поверхность и надфилем немного скруглите кромки.

Одеваем кольца на поршень, заливаем поршень с кольцами маслом, устанавливаем прокладку под цилиндр (желательно на герметик), стягиваем кольца хомутом. Хомут вырезаем из жести и из этой же жести сгибаем скобу, которой мы будем его фиксировать.

После того как кольца зайдут в цилиндр — расстегиваем хомут, осаживаем цилиндр и прикручиваем его к картеру.

Проворачиваем несколько раз коленчатый вал и если поршень будет ходить в цилиндре легко и без скрежета — опускаем его немного вниз, наливаем в цилиндр немного моторного масла, устанавливаем на цилиндр новую прокладку и прикручиваем головку.

Устанавливаем на свое место дополнительный опорный подшипник коленчатого вала, сверху ложем необходимое количество регулировочных шайб и фиксируем его стопорным кольцом. Регулировочные шайбы должны обеспечивать осевой люфт коленчатого вала в пределах 0,1мм.

Перед установкой закрытые подшипники нужно обязательно открыть! Сюда идет обычный 304.

С другой стороны коленчатого вала устанавливаем фланец с коренным сальником. Обратите внимание на масляный канал по которому масло поступает к правому коренному подшипнику коленчатого вала. По старой «доброй» колхозной традиции этот канал замазывают герметиком и смазка подшипника прекращается. Во избежание этой неприятности — ставьте фланец на сухую без герметика и будет все пучком.

После того как высохнет герметик можно приступать к регулировке и сборке коробки переключения передач и ставить на место корзину сцепления.

Номера подшипников и сальников двигателя мотоцикла Иж-планета 2, 3, 4 и пятой модели.

1. Коренные подшипники коленчатого вала 2505к
2. Дополнительный опорный подшипник коленчатого вала 304
3. Правый сальник ИЖ-ю сб. 1-48-3
4. Левый коренной сальник ИЖ-ю сб. 1-50

Итак продолжаю ремонт рабочего коня, в последний раз капиталил двигатель на нем 3 года назад-новый к.в. и поршневая. 1987 года выпуска, отец его покупал с нови!

На свою волю оседлал его в 13 лет пока отец временно отсутствовал! Руль кривой, абсолютно не соображая в нем но главное едет а за рулем Я и это был кайф. Следующие 7 лет провел на нем потом в 20 ушел в армию и он опять перешел в эксплуатацию отца. Вернулся из армии приобрел себе еще одну планету которая на аватарке а эта так и продолжает быть рабочей лошадкой.

Время идет он работает на износ в свой сезон на колесах почти каждый день! Эксплуатируется жестко, в прочем как и полагается рабочему деревенскому ижу-таскает за собой прицеп фото сделаю попозже прицепчик заводской, не очень большой но удобен тем что сзади таскается а не с боку, звезда стоит на 17 зубьев. Прошло 3 года начал сильно греметь пальчик сальник на коробке начал течь, вообщем пора заглянуть и устранить недостатки.Разобрал поршневую, снял двигатель в таком состоянии

Поскольку сейчас зима мойку керхер заводить не вариант (хотя ей намного быстрее и чище отмывается такая грязь-проверено даже движок на тракторе ей отмывал) поэтому мои помошники в дальнейшем-компрессор и вот эти две приспособы мовильница и продувочник

Мовильницу заправил бензином и погнал! минут 10- движок чистый мое лицо грязное-все идет по плану.

На фото видно заглушку заляпанную холодной сваркой на то время не догадался воспользваться герметиком как на маленьких заглушках подумал что площадь большая и его выдавит и зря эта сварка недолго держалась потом не отвалилась но начала пропускать масло а вот герметик застыл нормально и конечно поменял и холодную сварку на герметик. Проверил к.в. на мое удивление он в идеальном состоянии! нигде не люфтит это очень порадовало. снял кольца на них довольно приличный износ вот сравнение с новыми

И зазор в цилиндре (старые)

Как видно около 2 мм это довольно много. Вот новые в цилиндре

Теперь снять поршень. Палец тоже на удивление сидел очень туго Сконструировал вот такую приспособу

Дабы не долбить молотком или киянкой. Гайку со стороны соединения с пальцем немного заточил чтоб она чуть чуть уперлась в палец и не крутилась когда будет внутри поршня и приступил к выпресовке. Начал натягивать чувствую очень туго натяжка увеличивается а палец на месте думал шпилька лопнет потом еще пол оборота-ГРОМКИЙ ЩЕЛЧОК
и дело пошло испытание пройдено!

Для этого можно и такой вариант использовать

На пальце большая выработка причем только в одном месте предполагаю что с низу на фотках не видно но на ощупь очень сильно чувствуется вот и причина звона обнаружена. Потом проверка контактов и установка зазора. Контакты тоже состояние не очень вот полюбуйтесь какой фигурой выгорели

И зазор был очень огромный. Полностью их разобрал и напильником сравнял обе плоскости. потом собрал установил зазор 0.40 вот таким щупом цена его 100 р. полезная вещица

Затем взялся за сальник на коробке, тоже где-то попадался вопрос МОЖНО-ЛИ поменять сальник на коробке иж планета не вскрывая ее, ДА. утверждаю однозначно что можно не сложно и не долго. Отверткой и молотком слегка поиздевался над ним в двух местах подзабив внутрь

Аккуратно не повреждая посадочное место и он легко без усилий вылез.

Новый воткнул с помощью старого способа-пластиковой бутылки

И осадил вот такой гайкой.

Сальник звезды тоже уплотнил, опять же помогают маслостойкие колечки (я их заранее накупил стоят 3 р. шт. независимо от размеров)

С колечком если взять за сальник то шток остается висеть а без него пролетает значит есть результат! и сидит хорошо не слетает.

Также масло подтекало на некоторых болтах отвернул сделал поглубже прорези болгаркой на самых малых оборотах

И с герметиком закрутил.
Далее взялся за карбюратор проверил уровень в перевернутом состоянии должно быть как известно 13мм от сечения соединения верха и низа карбюратора до шва на поплавках, как видно у меня 16мм

Уровень был занижен-поправил, продул собрал.
Теперь поршневая . Замачивал на ночь в солярке потом также бензином отмывал. Ее состояние мне тоже понравилось износ небольшой даже вот на фото хон сетка проглядывается привел в порядок перепускные окна

И посадил в порядке-герметик-прокладка-герметик также проточил болты чтоб потом качественнее протянуть получилось как и хотел. Лишний герметик удалил щеткой по металлу.Выпускное окно само собой вычистил + пришлось проточить напильником переходник от цилиндра к колену, внутри было несовпадение на соединении и на нем скопился нагар как сварочный шов.

Потом привел в порядок поршень но натирал только верхнюю часть и прочистил канавки для колец. т.к. бока полировать ненужно на них должно быть примерно тоже что и на цилиндре выполняющие ту же роль что и хон сетка. В них задерживается масло и поршень ходит в масляном клину не касаясь стенок цилиндра, трение идет только кольцами. Это вот так должно быть но у НАС часто и наоборот бывает. И я не исключение тоже прошел через это когда поршень еле влазит но все равно запихаешь и думаешь что скоро притрется-ни к чему хорошему это не приведет. Ну вот а теперь жду пальцы, заказал разных размеров возможно придется втулку подразвернуть. жду заказ придет продолжу сборку.

Ремонт двигателя Иж Планета 5

12. Снимаем регулировочные кольца-шайбы, записав их число и расположение.

13. Снимаем левую половину картера с коленчатого вала, при необходимости постукивая по ней киянкой. Внимание! Будьте осторожны, алюминиевый сплав картера довольно хрупкий. 14. Легкими ударами по наружному кольцу выбиваем оба шариковых подшипника валов коробки передач.

15. Выбиваем из картера скалки-направляющие вилок переключения передач.

16. Щипцами или круглогубцами извлекаем наружное стопорное кольцо шарикового подшипника коленчатого вала.

17. Извлекаем регулировочную шайбу (шайбы).

18. Выколоткой из мягкого металла со стороны кривошипной камеры (через отверстие сальника) выбиваем шариковый подшипник. 19. Щипцами извлекаем внутреннее стопорное кольцо.

20. Вынимаем разрезное дистанционное кольцо.

21. Подбираем походящие оправки для выпрессовки левого сальника коленчатого вала.

03.03.2010, 22:15

Мастер

Ремонт двигателя Иж Планета 5

Ремонт двигателя Иж Планета 5

22. Через них легкими ударами выбиваем сальник вместе с фигурной шайбой и кольцом коренного подшипника в сторону кривошипной камеры. Запоминаем, какой стороной сальник был обращен к кривошипной камере.

Аналогично выпрессовываем внешнее кольцо правого коренного подшипника. 23. Если коренные подшипники коленчатого вала подлежат замене, снимаем их аккуратными ударами зубила или подходящим съемником.

Сборка двигателя Иж Планета 5

1. Промываем все детали в керосине или уайт-спирите и осматриваем их. На корпусных деталях не должно быть трещин, следов задиров в гнездах подшипников и сорванной резьбы. Внимание! Правая и левая половины картера заменяются только в комплекте. 2. Стыковочные поверхности картера очищаем от остатков герметика и прокладок.

3. Скалки вилок переключения передач полируем до зеркального блеска. 4. Шабером и шкуркой удаляем с половин картера заусенцы и прочие производственные шероховатости. После этого дополнительно промываем корпусные детали водой с моющим средством. Внимание! Ремонт коленчатого вала возможен только в условиях специализированной мастерской. 5. Заполняем левый сальник пластичной смазкой и устанавливаем его вместе с кольцом подшипника, разрезным дистанционным кольцом и фигурной шайбой в левую половину картера. 6. Устанавливаем внутреннее стопорное кольцо. 7. Обильно покрываем ролики коренных подшипников пластичной смазкой, так чтобы они не выступали из сепаратора.

8. Вырезав из пластиковой бутылки, сворачиваем и устанавливаем оправку для левого сальника.

9. Укладываем коленчатый вал левым концом вверх на опоры. Слегка покачивая, осторожно надеваем левую половину картера на коленчатый вал. Разъем картера должен оказаться в плоскости симметрии шатуна.

11. Смазанный шариковый подшипник устанавливаем на вал. Инструментальной головкой на 19 мм запрессовываем его до упора.

12. Устанавливаем дистанционные шайбы и стопорное кольцо.

13. Смазываем 4-6 каплями моторного масла подшипник шатуна.

14. Проверяем легкость вращения коленчатого вала.

03.03.2010, 22:16

Мастер

Ремонт двигателя Иж Планета 5

15. Дальнейшую сборку двигателя осуществляем в порядке, обратном разборке. При этом на обезжиренные плоскости разъема картера и резьбу болтов наносим термостойкий (не ниже 200 °С) герметик. Однако сначала собираем двигатель без герметика, чтобы убедиться в свободном вращении коленчатого вала и других деталей. Все подшипники, их гнезда и шестерни при этом должны быть смазаны.

Герметик должен быть нанесен в виде тонкого валика без разрывов.

16. При соединении половин картера аккуратно постукиваем по деталям киянкой.

Паронитовые прокладки достаточно покрыть слоем пластичной смазки.

Всем привет 🙂 Не так давно писал про восстановление мотоцикла Иж-Юпитер 4.
Судя по комментариям, вам понравился этот проект и поэтому спешу порадовать ещё одним.
Итак, я решил собрать мотоцикл ИЖ-Планета 5-01. Почему именно этот? А потому, что почитав о нём в журналах, отзывы на форумах и прочих интернет-ресурсах, я решил, что эта модификация знаменитой пятёрки стала довольно редкой и не часто встречается в хорошем состоянии. Плюс к этому, на этой «Планете» стоял максимальный набор всего, что могла иметь серийная модель этого мотоцикла. Итак — вот эталон, к чему решено стремиться.

Как вы заметили, что двигатель здесь оснащён системой раздельной смазки и генератором на постоянных магнитах. А это значит, что обычный картер не подойдёт… Система зажигания теперь бесконтактная — не надо ничего регулировать. Но для неё придётся искать аналог БПВ и коммутатора. Вобщем и целом — работы будет полно! А поиск другой мелочёвки это будет ещё тот долгий процесс. Кто то скажет: «Зачем эти сложные и ненадёжные системы смазки и прочее?». Если бы это было ненадёжным узлом, вряд ли это бы поставили на конвеер. Тем более, не часто встретишь такой двигатель. Лучше собрать всё воедино, чем дербанить на части и продавать, чем любят заниматься некоторые нехорошие люди. Но не будем о грустном 🙂
С чего же всё началось. Один из моих друзей продавал картер от этой модели, я вовремя об этом узнал и предложил обмен на недавно купленный двигатель от обычной планеты-5 которой требовался кап. ремонт. Обменялись, вроде дело сдвинулось с мёртвой точки. Вот, что дало старт всему делу.

Цилиндра на тот момент не было, но по счастливой случайности, когда я покупал двигатель с жидкостным охлаждением на свой юпитер, в довесок мне отдали цилиндр от Планеты 5 с веерной головкой. Правда, цилиндр нуждался в расточке… И вот — картер отмыт, цилиндр расточен. Всё тщательно отмыто от грязи! Всё было настолько чистым, что руки сами тянулись собирать и поскорей. Но не было внутренностей и начались их поиски, а пока чистый картер был собран и ждал своего часа.

Теперь начал искать внутренности и раздельную систему смазки. Коленчатый вал, коробку передач и другое я нашёл без особого труда. Хороший человек продавал остатки от своего ИЖа и подешёвке продал мне. Вобщем всё необходимое для внутренностей нашёл.

Так и началась долгая процедура сборки. К сожалению в двух местах натяг был уже не тот, так как старые владельцы просто выбивали все подшипники без нагрева картера. Много было недочётов после «чужих рук». Особое внимание уделял ЦПГ, так как этот узел требует тщательной сборки и подгонки деталей, соответсвующей группы. К моему счастью в моих запасах оказался советский поршень, кольца и палец, что давало мне надежду на долгую работу, так как о качестве новых поршней я молчу.

Небольшое лирическое отступление. Очень дефицитными становятся заводские детали на мотоцикл ИЖ, когда собираешь мотоцикл с нуля. Всегда хочется качественно собрать двигатель, но из-за кривизны и неточности новых запчастей, качество падает и желаемого эффекта нету. Вот и приходится иногда по всей стране искать хорошие запчасти. Небольшой совет, если у вас ещё остались запчасти от этих мотоциклов производсвта СССР или даже уже Российские, но заводские, то не спешите их сдавать в металлолом, есть люди, которые готовы у вас их забрать.
Поехали дальше)
Итак, двигатель собран. КПП работает. Коленвал почти в идеальном состоянии ещё внушает надежду. После сборки обычных двигателей, этот кажется совсем другим… Вроде та же начинка, но визуально это что-то новое и неизведанное.

Главное — всё собрано и двигатель в принципе готов к работе, но уже в пути была долгожданная запчасть.
Раздельная система смазки — одна из долгожданных деталей, которую сложно достать. Мне её продал один хороший человек, без каких-либо накруток в цене. Так как она была немного некомплектной, цена была даже снижена. И вот она пришла! Долгожданный момент! Когда видишь её только на картинках, а тут вот она — крути верти сколько угодно. Вроде для кого-то железка, а тебе радость 🙂

И сразу примерка этой системы на двигатель.

Перед установкой пришлось полностью разобрать маслобак и вычистить его от грязи. В сетке для залива масла я нашёл шпонку генератора, чему был удивлён, может бонус такой… Даже когда просто разбираешь эту систему, то стараешься ничего случайно не сломать, так как за отдельные её части некоторые люди хотят слишком много. Отдельное спасибо Ижевским инженерам, что в руководствах по ремонту написали про работу и особенности этой системы. Особенно это помогло при полной разборке маслонасоса, который был загрязнён.
Ну ничего, справились! Нашлись аналогичные штуцера для впускного патрубка и в принципе двигатель уже полностью собран. Двигатель сразу консервирую, так как ещё нету рамы с документами и ещё на днях ухожу в армию, так что сборка стопорится на год. Ну это не беда!

Двигатель собран, его отложим в сторонку. Следующее, что попало мне в руки — это вилка «Орион» с литыми колёсами.
По старой традиции ко мне попадаёт либо всё убитое, либо некомплектное. Тут была убита вилка… Ну вобщем полная переборка.

Спустя 2 дня, приобрел ещё 2 вилки в убитом состоянии. Из всего набора стал собирать 2 рабочих вилки. Одну себе, а другу — другую. Уж очень хотелось ему такую. И работа начала кипеть! В принципе эту вилку перебрать легче чем обычную, но когда закисают сливные винты, то это преподносит горы счастья, а если прошлые владельцы подлили туда фиксатора резьбы, то просто праздник!

Повезло, что был опыт по переборке такой вилки. С этой уже затратилось намного меньше времени. Сюрпризы доставила только закисшая гидралика. Спустя немного времени, обе вилки были перебраны и собраны в должный вид. После такой долгой переборки сядешь, посмотришь на эти новые свежие вилки и думаешь — как же приятно, что они ещё поработают а не будут дальше ржаветь где-нибудь.
Промежуточная готовность.

Полная готовность — ставь на раму и едь.

После этого пришло время задних тормозов. Барабан был в ужасном виде и состоянии! Повезло найти на него новую звезду и колодки ещё времён СССР. Всё лучшее — новому мотоциклу. Вот так за один день старый барабан становится новым с полностью рабочими тормозами. Пусть мелочь, но посмотреть на «ДО» и «ПОСЛЕ» будет приятно.
До.

Тоже мелочь, но приятно. Сосед просто так отдал заводские пульты переключения нового образца — тоже не часто встретишь такие. Ещё одно пополнение к мотоциклу.

Вилка и задний кожух успешно перебраны. Всё работает. Одно но — нужно менять резину на заднем колесе. Ну это мелочи.

Для первой части это всё.
Вот ещё один почти эталон, который вдохновляет.

Вот и всё, что я пока успел собрать. В случае с юпитером я начинал с рамы, а тут наоборот. Сейчас ведутся поиски рамы с документами, и уже одна есть на примете. Когда будет рама, то и напишется 2 часть этой истории. Заскакивая на будущее, этот мотоцикл будет активно использоваться в дальних поездках. Первая из них планируется в Ижевск.
Так же будут искаться запчасти на двигатель и электрику, чтобы был небольшой запас на будущее, так как с каждым днём хороших запчастей всё меньше. Приходиться делать запасы на чёрный день.
Надеюсь вам понравилось, спасибо за внимание.

Оцените статью:
