Мы постараемся ответить на вопрос: ремонт авто своими руками двигатель по рекомендациям подлинного мастера с максимально подробным описанием.

Изображение - Ремонт авто своими руками двигатель proxy?url=http%3A%2F%2Fkrutimotor.ru%2Fwp-content%2Fuploads%2F2017%2F10%2F626f1051f78c50eb9e12959d27be01d5-696x462

Некоторые автомобилисты по разным причинам предпочитают ремонтировать автомобиль своими руками. В этих случаях важно знать порядок разборки и сборки двигателя. Для начала стоит уяснить, что совсем без затрат обойтись не удастся. Даже если не планируется производить замену деталей, при сборке придется устанавливать новые прокладки (за исключением тех случаев, когда прокладки не имеют повреждений или продавливаний).

Также может понадобиться герметик для двигателя, который можно использовать вместо прокладок, динамометрический ключ (нужен при сборке), а также набор гаечных ключей разных размеров. Причем, нужны будут не только рожковые и накидные ключи, но и торцевые (желательно со сменными головками, длинным и коротким воротками). Кроме того, понадобится много свободного времени, так как разборка занимает от нескольких часов до двух-трех суток в зависимости от марки и состояния автомобиля. Давайте рассмотрим порядок разборки и сборки мотора более подробно.

Видео (кликните для воспроизведения).

Изображение - Ремонт авто своими руками двигатель proxy?url=http%3A%2F%2Fkrutimotor.ru%2Fwp-content%2Fuploads%2F2017%2F10%2Fkapitalnyy-remont-dvigatelya-300x214

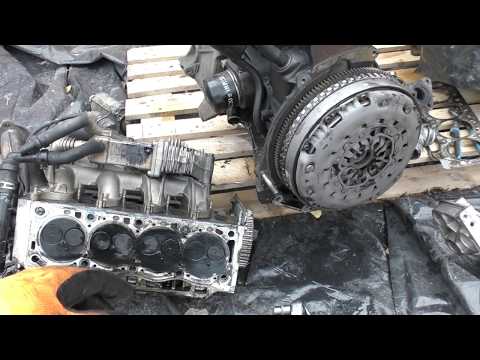

Для полной разборки двигатель придется снимать. Можно сделать это сразу, а можно уже после того, как будет снята головка блока цилиндров. Для снятия понадобится ручная лебедка и прочная опора (например, балка) на которую ее можно подвесить. Съемка мотора также занимает несколько часов.

Разборка и сборка двигателя в общих чертах проходит почти всегда одинаково. Возможны некоторые расхождения в деталях в зависимости от марки и модели. Далее предлагается порядок действий на снятом силовом агрегате.

Для снятия ремня (цепи) предварительно необходимо ослабить саму цепь, вынув натяжитель. Далее предстоит демонтировать шестеренку распределительного вала. Эта деталь фиксируется болтом. Но кроме подходящего по размеру ключа здесь понадобится (во всяком случае, на отечественных двигателях) мощная плоская отвертка или зубило, а также молоток. При помощи этих инструментов отгибается стопорная пластина, которая не позволяет болту самопроизвольно раскручиваться.

Когда шестеренка будет снята, снимается цепь и можно приступать к снятию шестеренки коленчатого вала. Здесь лучше иметь специальный съемник, так как без него, возможно, придется повозиться. Эта деталь на валу фиксируется шпонкой, которая может довольно плотно сидеть в пазу. Если в процессе выемки шпонки ее края были несколько деформированы, то подправить их можно напильником. Последняя процедура на данном этапе – снятие башмака натяжителя цепи. С этим никаких проблем возникнуть не должно.

6. Демонтаж распределительного вала. Для этого нужно открутить гайки (они на шпильках), которые фиксируют кожух распредвала и вынуть сам вал.

7. Снять головку блока цилиндров. Она фиксируется либо болтами, либо гайками на шпильках.
Теперь можно двигатель перевернуть и открутить его поддон. Под поддоном будет прокладка. Ее, скорее всего, придется менять, но можно обойтись герметиком.

8. Снять масляный насос. Открутить крышку заднего сальника (с торца двигателя). Извлекается вал масляного насоса и шестерня его привода на задней части мотора. Для этого нужно открутить болты и убрать фиксаторную скобу, после чего при помощи отвертки извлекается вал, а затем и шестерня. Обращаться с ней нужно аккуратно, так она играет важную роль в работе двигателя.

9. Следующим важным этапом является демонтаж КШМ. Без этого процесса не обходится полная разборка-сборка двигателя. Здесь требуется внимание и аккуратность, так как детали не взаимозаменяемы, а индивидуальны.

10. Снятие шатунов. Для начала необходимо провернуть коленвал так, чтобы два шатуна оказались в верхнем положении. Далее откручиваются гайки с крышки шатуна и снимается сама крышка (бугель). Бугель будет сидеть плотно, поэтому потребуются аккуратные постукивания молотком по бокам. Теперь можно извлечь шатун. Он выталкивается вместе с поршнем руками или рукоятью молотка.

Видео (кликните для воспроизведения).

Изнутри шатуны и крышки имеют металлические вкладыши. Если их замена не предусматривается, то стоит на нерабочей стороне нацарапать соответствующий номер. Такая же процедура проводится и с двумя другими шатунами.

11. Снятие коренных крышек. Они также фиксируются гайками, находятся строго на своих местах. На их внутренней стороне тоже имеются вкладыши – коренные вкладыши.

12. Вынимается коленвал, удаляются старые вкладыши из-под него и стопорные полукольца.

Процесс разборки двигателя можно считать завершенным.

Сборка двигателя проводится в обратном порядке. При установке шатунов следует учесть, что каждый из них имеет на корпусе заводские метки, которые должны совпасть с такими метками на корпусе блока цилиндров.

Условно говоря, нужно соблюдать левую и правую сторону при установке. Кроме того, как уже говорилось выше, шатун и крышка шатуна индивидуально подобраны друг к другу на заводе. Если точнее, детали изготовлены из одной цельной заготовки. Заменить их нельзя.

Шатунные и коренные вкладыши устанавливаются так, чтобы совпадали замки на них и посадочных местах. Перед установкой их нужно смазывать машинным маслом, протирать чистой тряпкой, чтобы не было пылинок. Коренные и шатунные крышки затягиваются динамометрическим ключом. Усилие при затяжке для разных автомобилей разное. Оно написано в паспорте, а также в специальной справочной литературе.

Напоследок отметим, что если разборка и сборка двигателя производится самостоятельно, то лучше иметь при себе специальную справочную литературу по конкретной модели автомобиля.

Изображение - Ремонт авто своими руками двигатель proxy?url=http%3A%2F%2Fkrutimotor.ru%2Fwp-content%2Fuploads%2F2017%2F01%2Fustanovka-zamena-snjatie-golovki-bloka-cilindrov-1

Снятие головки блока цилиндров двигателя своими руками в гаражных условиях: подготовка и снятие ГБЦ. Как снять головку, если она прикипела. Полезные советы.

Коренные и шатунные вкладыши: назначение, устройство и особенности работы подшипников скольжения. Как правильно затягивать вкладыши, момент затяжки.

Изображение - Ремонт авто своими руками двигатель proxy?url=http%3A%2F%2Fkrutimotor.ru%2Fwp-content%2Fuploads%2F2016%2F12%2Fprotjazhka-golovki-bloka-cilindrov-5

Особенности затяжки головки блока цилиндров двигателя внутреннего сгорания. Затяжка болтов крепления ГБЦ динамометрическим ключом: усилие и порядок обтяжки.

Для чего и когда головку блока цилиндров необходимо шлифовать. Как проверить привалочную плоскость головки блока своими руками. Фрезеровка и шлифовка ГБЦ.

Как выкрутить сломанную шпильку или обломанный болт из блока двигателя и других узлов. Способы выкручивания обломанного болта, полезные советы.

Читайте так же:  Ремонт амперметра своими руками

Назначение прокладок двигателя внутреннего сгорания. Виды прокладок, материалы их изготовления: прокладка ГБЦ и крышки клапанов, сальники, манжеты и другие.

С тем, что необходим полный (капитальный) ремонт двигателей автомобилей своими руками, сталкиваются многие, кто имеет авто. Для того чтобы мотор отработал свой срок, нужно соблюдать правила эксплуатации. Быстрый износ двигателей часто происходит из-за неправильной эксплуатации и техобслуживания.

Виды ремонта двигателей автомобилей:

  1. Временный ремонт — устранение мелких изъянов, появляющихся в результате эксплуатации авто.
  2. Небольшой ремонт — неполная разборка двигателя и замена сломанных деталей.
  3. Полный (капитальный) ремонт—снятие с автомашины и полная разборка двигателя.

Из-за чего двигатель так быстро изнашивается.

Вы просто забыли заменить масло. Залили некачественное масло, которое вызывает быстрый износ и скорый выход мотора из строя. Очень высока склонность плохих масел к тому, что образуются смолистые слои, которые могут привести к закрытию масляных каналов. Подобные поломки бывают в случае использования масла, не подходящего данному мотору по классу качества.

Плохое состояние топливного или воздушного фильтров.

Несвоевременно устраненный изъян в двигателе, или неправильные регулировки быстрее приводят к поломке деталей. Пример, “стучащий” распределительный вал будет источником загрязнения смазки металлическими деталями.

У дизелей бывают прогары поршней и другие, очень значимые дефекты. Они возникают из-за поломки топливных деталей. Режимы эксплуатации авто тоже влияют на быстроту износа мотора.

Если мотор работает на максимальной нагрузке, то вращения коленчатого вала будут заметно снижены. Примерно 70% поломки мотора приходится на режим пуска.

Конечное решение о полном ремонте принимается при дефекте. Кроме всего, полный ремонт проводят в том случае, когда заклинивает двигатель, обрывается шатун, происходит поломка поршней.

Основные операции полного ремонта.

  1. Разборка мотора
  2. чистка внешних поверхностей от грязи
  3. демонтаж
  4. чистка деталей

На основе результатов диагностики, будет выбран метод ремонта мотора. Ремонт блока цилиндров очень сложен и много слоен. Ремонт коленчатого вала происходит шлифованием. Ремонт головки блока цилиндров состоит из замазывания трещин с помощью сварки.

Скромные СТО, которые производят полный ремонт мотора, не имеют в наличии своего станочного аппарат, для проведения таких операций своими руками. Сборка мотора должна происходить на монтажном стапеле. Во время сборки обеспечиваются и учитываются требования завода-изготовителя, в ремонте зазоров в парах трения. Неверная последовательность затяжки, влечет за собой перекос, разломы и полную поломку двигателя.

Регулировка — завершающий этап полного ремонта мотора. Может происходить как на авто, так и на специальном месте. Для мотора с корректировкой зажигания и системой карбюраторного питания производится:

  1. регулировка угла, закрытого состояния контактов, прерывателя зажигания
  2. угла опережающего зажигание
  3. оборотов холостого хода
  4. токсичности вырабатывающихся газов и так далее

Подбор запчастей для мотора.

Существует полный список, который содержит все нужные детали, которые требуется заменить. Редко можно обойтись небольшим их количеством. Приобретать детали можно самим, либо предоставить это СТО, производящей ремонт мотора. Большинство сервисов имеют свою службу снабжения, услуги которой в несколько раз преувеличивают цены на детали.

Целесообразность полного ремонта.

Цена работ, производимых при полном ремонте, включает в себя разборку, снятие и диагностику мотора. Общие траты на полный ремонт имеют в себе и цену запасных частей, и требуемых материалов.

Стоимость ремонтных работ

Для отечественных авто ремонт составляет от 3 тысяч до 4 тысяч рублей, редко цены подымают выше. Для иностранных авто цены намного выше, в среднем от 500 до 800 условных единиц для самых простых четырехцилиндровых моторов. И от 3000 до 4000 условных единиц продолжается увеличиваться для 8-и 12-цилиндровых.

Срок выполнения

Время выполнения полного ремонта отечественных авто, а также легких и не слишком сложных двигателей европейских авто, на которые уже можно, даже не делая заказа, купить все необходимые запчасти, в среднем, составляет не более 3 — 5 дней.

Для иномарок приобрести мотор бывшего употребления, примерно, в 2 — 4 раза дешевле, чем чинить. Хотя, в этом случае нельзя подлинно установить его износ и остатки ресурсов. Если мотор покупается у кого либо “с рук”, то при регистрации в ГИБДД будет нужна криминалистическая экспертиза, не снят ли ваш мотор с угнанной машины.

В частых случаях гарантийный пробег после полного ремонта составляет около 20 000 — 25 000 километров за 6 или 12 месяцев. В гарантии предусмотрено время, соответственно, в которое, авто будет находиться на платном гарантийном техосмотре на СТО. Помимо того, нужно будет уточнить: какой же объем работы нужно провести при ремонте двигателя; кто будет закупать запчасти; срок за который выполнят ремонт и условия хранения машины с разобранным двигателем.

При использовании авто после кап. ремонта двигателя, нужно чаще посматривать уровень масла и жидкости охлаждения двигателя. Несколько сотен километров не нужно подвергать мотор максимальным нагрузкам, оборотам коленчатого вала (буксировка прицепа, езда по бездорожью и т.п.).

После капитального ремонта очень важно строгое соблюдение объемов и сроков ТО. В задачу их работ должны входить:

  1. обязательная протяжка ГБЦ и регулировка тепло зазоров клапанов
  2. замена масляного фильтра и масла (по правилам, после 1 — 2,5 тыс. километров пробега)
  3. внешний осмотр двигателя
  4. если нужно, устранение обнаруженных проблем, в том числе, замечаний владельца авто.

К моторному маслу для двигателя, которое заливают после полного ремонта, никаких особых требований нет — оно только должно быть подходящим к типу мотора и времени эксплуатации.

Многие автомобилисты сталкивались с понятием ремонт двигателя автомобиля. Но не все понимают, в чем заключается данный процесс. Отремонтировать свой автомобиль под силу не каждому автовладельцу, поскольку многие просто не знают, какая технология ремонта автомобильного двигателя. Данная статья, расскажет об основных процессах восстановления силового агрегата.

Ремонт бензиновых двигателей — достаточно сложный процесс восстановления изношенных узлов и деталей силового агрегата до первоначального состояния или приближенного к нему. Этот процесс, включает в себя множество операций и зависит от типа и класса мотора.

Читайте так же:  Ремонт своими руками однушки

В процессе эксплуатации транспортного средства многие автолюбители, не обращают внимание на обслуживание, которое играет весьма важную роль на состояние силового агрегата, а также на его ресурс. Впоследствии, может случиться так, что ремонт бензинового двигателя будет невозможен. Поэтому, на восстановление силового агрегата влияет не только физический износ, но и то как за ним ухаживают.

Рассмотрим, в каких случаях придется проводить ремонт двигателя:

  • Износ и выработка деталей свыше 80% ресурса.
  • Появление механических повреждений основных компонентов силового агрегата.
  • Поломка, связанная с неправильной настройкой или техническим обслуживанием.
  • Прочие причины, которые могли вызвать неисправности.

Как же классифицировать ремонт бензиновых двигателей:

  1. Поточный ремонт. Это ремонт изношенных деталей, которые в процессе эксплуатации имеют ресурс ниже, чем основной силовой агрегат.
  2. Технический ремонт двигателей. Проводится при проведении поточного технического обслуживания для плановой замены изношенных элементов.
  3. Внеплановый ремонт двигателей автомобилей. Это неожиданная поломка силового агрегата, которая вызвана некачественным проведением ТО, запасными частями или другими причинами, которые повлекли проведения восстановительных операций по мотору.
  4. Плановый ремонт. Его еще называют капитальный ремонт. Проводится, обычно, согласно пробегу автомобиля, когда исчерпан ресурс силового агрегата.

Многие автомобилисты задаются вопросом — с чего начать ремонт бензиновых двигателей? Ответ достаточно прост — необходимо определить признаки: а вообще необходим ли ремонт узла, или проблема кроется в чем-то другом? Для этого придется провести ряд диагностических процедур. Они делятся на 2 типа: электронные и механические.

Электронная диагностика может показать необходим ли ремонт авто в части электроники и есть ли вообще проблемы. Для этого проводится проверка электронного блока управления двигателем, а также состояние всех датчиков и соединений. Если проблемы не выявлено, то не стоит и лезть далее, поскольку можно создать проблему, которую придется решать.

Механическая диагностика потребует много времени, сил и знаний. Для проведения этой операции, в интернете есть инструкция, но в этой статье постараемся объяснить все намного детальнее и понятнее. Если в процессе проведения диагностических операций были обнаружены проблемы, то придется разбирать и проводить ремонт бензиновых двигателей.

Кстати для этого есть руководство по ремонту двигателя, которое выпускает завод изготовитель, как в бумажном, так и в электронном виде. Итак, рассмотрим процесс ремонта машины, а точнее ее силового агрегата более детально.

Первый процесс — демонтаж силового агрегата с автомобиля и его разборка. В каждом конкретном случае, двигатели снимаются по-разному. На это влияют следующие показатели: привод, расположение мотора, количество цилиндров, конструктивные особенности кузова, тип коробки передач и прочие.

Например, демонтировать силовой агрегат с Жигулей или отечественного производства грузовика намного легче, чем с остальных автомобилей. В них имеется меньше электронных устройств, поэтому демонтаж проводиться достаточно легко и просто.

Например, дизельные двигатели ЯМЗ-236 и ЯМЗ-238 демонтируются с автомобиля за 10-12 часов, а их иностранные аналоги — за более чем 36 часов. Та же ситуация и с процессом разборки, который может занимать у Жигулей от 3 часов и машин иностранного производства от 10 часов.

К процессу разборки стоит относиться тщательно, поскольку именно в этот момент и проводиться первые диагностические операции. Автолюбитель, если он проводит ремонт двигателя своими руками, должен осмотреть визуально наличие повреждений, трещин и прочих дефектов на силовом агрегате и его компонентах.

Следующим этапом станет дефектовка, которая определит признаки неисправности, а также покажет, в каком состоянии находится механика. В чем же заключается данная процедура:

  • Промер коленчатого вала на размер, твердость, прогиб и центровку.
  • Диагностика состояния плоскости и корпуса блока цилиндров.
  • Состояние поршневой группы.
  • Изношенность элементов и корпуса головки блока цилиндров.
  • Другие показатели.
  • Целесообразность ремонт мотора.

Двигатель, ремонт которого неизбежен, нуждается в мойке блока и его составляющих. Этот процесс проводится при помощи горячего керосина или специальных средств под давлением. Это позволяет вымыть всю металлическую стружку, грязь и прочие ненужные элементы, которые скопились в процессе эксплуатации.

Когда проведения диагностика и определены все детали, которые подлежат замене, стоит заказать необходимые запасные части, поскольку перед их установкой на двигатель требуется подготовка. Зачастую, когда проводится ремонт бензиновых двигателей, меняются следующие запасные части:

  • Коренные и шатунные вкладыши.
  • Поршневая группа.
  • Пальцы шатунов.
  • Втулки шатуна.
  • Масляный фильтр и насос.
  • Помпа или ее ремонтный комплект.
  • Впускные и выпускные клапана.
  • Маслосъемные кольца.
  • Комплект прокладок.
  • Направляющие втулки и седла клапанов.
  • Прочие детали.

Следующим этапом проведения ремонтно-восстановительных работ является шлифовка коленчатого вала, а также плоскостей блока и головки. При помощи плоскошлифовального и фрезерного станков проводится приведения плоскости ГБУ и блока в зеркальную поверхность. Как правило, убираться может: 0,05мм, 0,1мм, 0,25мм, 0,5 мм, 1мм и более толщины изделия.

Что касается шлифовки коленчатого вала, то существует виды ремонта для этого узла:

В независимости от сложности и надежности автомобильного двигателя каждый из них имеет свой определенный ресурс – со временем детали мотора изнашиваются.Изображение - Ремонт авто своими руками двигатель proxy?url=https%3A%2F%2Favtobrands.ru%2Fwp-content%2Fuploads%2F2016%2F04%2F0-13

Ремонт ДВС (двигателей внутреннего сгорания) требуется преждевременно, если силовой агрегат выходит из строя вследствие небрежной эксплуатации. Причиной поломки мотора может послужить:

  • перегрев;
  • недостаточный уровень масла в картере двигателя;
  • эксплуатация автомобиля в тяжелых дорожных условиях или с нарушением скоростного режима;
  • установка деталей ненадлежащего качества;
  • неквалифицированная сборка.

Чаще всего капитальный ремонт ДВС производится в специализированных автосервисах, но не так редко движки ремонтируют автовладельцы и своими руками – многое зависит от сложности силового агрегата.

Выполняя капитальный ремонт двигателя самостоятельно, водитель должен рассчитывать свои силы, так как ремонт ДВС — дело непростое, требует определенных знаний, слесарных навыков, внимательности и аккуратности. В каждой модели двигателя есть свои конструктивные особенности, и при ремонте силового агрегата их необходимо учитывать.

Читайте так же:  Ремонт электропривода швейных машин своими руками

Любой капитальный ремонт ДВС состоит из следующих операций:

  • снятие;
  • разборка;
  • дефектовка (отбраковка деталей, подлежащих замене);
  • шлифовка коленчатого вала;
  • притирка клапанов головки блока;
  • сборка;
  • установка мотора;
  • запуск;
  • регулировка;
  • обкатка.

После ремонта двигателя необходимо первое время эксплуатировать автомобиль с минимальными нагрузками:

  • ездить на небольших скоростях, желательно не больше 80 км/ч;
  • не перегружать багажник, салон или кузов;
  • не давать больших оборотов двигателю.

Трудоемкость ремонтных работ зависит от типа двигателя – на грузовиках капремонт занимает больше времени и физических усилий. Безусловно, капитальный ремонт ДВС таких грузовых автомобилей, как ГАЗ, КАМАЗ или ЗИЛ продлится дольше, чем капремонт ВАЗ, к тому же для ремонта больших двигателей необходимо соответствующее по площади помещение.

В каждой модели двигателя есть свои нюансы:

  • наиболее слабые места;
  • особенности разборки и сборки.

Дальше в этой статье мы рассмотрим возможные слабые места двигателей легковых автомобилей Форд, Мазда, Ниссан, Мерседес и Тойота, в конце обратим внимание на некоторые особенности ремонта моторов отечественного производства – ГАЗ и ВАЗ.

Среди современных фордовских ДВС различают три основных типа двигателей – Split Port, Duratec и Zetec, в основном все легковые автомобили Ford (Focus, Mondeo, Fusion и др.) оснащаются моторами объемом 1,4/1,6/1,8/2,0 л. Все фордовские ДВС сами по себе очень надежные, без проблем выхаживают свой положенный ресурс (не менее 250 тыс. км), и чаще всего выходят из строя раньше времени по вине самих водителей.

Все двигатели Duratec имеют цепной привод, Zetec бывают только с ременной передачей ГРМ. «Зэтековские» моторы на Фордах встречаются двух типов:

Усовершенствованный вариант ДВС Zetec-SE был разработан компаниями Mazda и Yamaha, он отличается от стандартного Zetec E расположением коллекторов – системы впуска и выпуска расположены на противоположных сторонах двигателя. На моторе Zetec-SE впервые был применен пластиковый впускной коллектор.

Split Port – этот мотор чисто американской разработки, сам ДВС и запасные части к нему производятся только в Америке. Среди всех типов двигателей Форд модификация Split Port является самой проблемной, основной болезнью является вылет седел головки блока из-под клапанов. Вылетающее седло разбивает поршни, нередко при этом повреждается сама ГБЦ, и ремонт получается достаточно дорогим.Изображение - Ремонт авто своими руками двигатель proxy?url=https%3A%2F%2Favtobrands.ru%2Fwp-content%2Fuploads%2F2016%2F04%2F2-13

В линейке силовых агрегатов легковых автомобилей Mercedes много различных типов двигателей, наиболее популярными являются бензиновые моторы:

  • четырехцилиндровые M111;
  • шестицилиндровые M112 и М104;
  • восьмицилиндровые M113.

ДВС M111 и М104 – рядные, отличаются высокой надежностью и большим ресурсом, правда, M111 несколько шумноват в работе. ДВС M112 и M113 имеют V-образное расположение цилиндров – у этих моторов отмечается повышенный расход масла, возможно расслаивание демпфера шкива коленчатого вала на пробеге ближе к 100 тыс. км.

По сравнению с двигателями Форд моторы автомобилей Mercedes в основном более объемные, например, ДВС модификации М119 Е50 – пятилитровые, V-образные, восьмицилиндровые. Моторы M119 отличаются небольшим ресурсом цепей – детали требуют замены в среднем на пробеге 100-150 тыс. км. Другие проблемы с моторами М119 возникают редко, и если вовремя менять цепной привод на таком двигателе, он без «капиталки» может проходить до 500 тыс. км.

Все модели двигателей Nissan в целом зарекомендовали себя с положительной стороны, но характерные «болезни» все же у них имеются:

  • на многих моделях движков цепь растягивается после 150 тысяч километров пробега;
  • при перегреве достаточно быстро выходит из строя головка блока цилиндров.

В основном бензиновые моторы нареканий у автовладельцев не вызывают, наиболее проблемными на «Ниссане» являются дизельные моторы с объемом свыше 2,8 л. ДВС RD28 (2,8 л) не терпит перегрева, в первую очередь на дизеле выходит из строя ГБЦ (в головке блока появляются трещины). На силовом агрегате ZD30 случаются другие проблемы:

  • прогорают поршни третьего или четвертого цилиндров;
  • довольно часто пробивает прокладку ГБЦ;
  • от перегрева быстро выходит из строя турбина. Изображение - Ремонт авто своими руками двигатель proxy?url=https%3A%2F%2Favtobrands.ru%2Fwp-content%2Fuploads%2F2016%2F04%2F3-13

На автомобилях Mazda достаточно часто встречаются двигатели производства Форд, в частности, двухлитровый мотор на машине Мазда-3 аналогичен силовому агрегату, установленному на Форд Мондео. Еще на модели автомобилей Мазда RX7 и RX8 ставились роторно-поршневые моторы собственной разработки японского концерна, но силовые агрегаты не получили большой популярности в России – эти движки имеют небольшой ресурс, и уже на пробеге около 100 тыс. км нуждаются в капитальном ремонте.

Среди «маздовских» ДВС широкое распространение получили моторы серии Z – это ряд 4-цилиндровых бензиновых двигателей объемом от 1,3 до 1,6 л. Все силовые агрегаты Z-двигателей 16-клапанные, рядные, с двумя распредвалами в головке БЦ. Блок цилиндров может быть отлит как из чугуна (модели Z5, ZL и ZM), так и из алюминия (Z6, ZY, ZJ), этими моторами комплектуются машины Mazda-323, Mazda-3, Mazda Demio. У ДВС Z-серии нет гидрокомпенсаторов, и клапана на них регулировать приходится достаточно часто. Также у этих моторов возникают и другие проблемы:

  • из-за неисправных заслонок впускного коллектора возникает «дизельный» звук;
  • выход из строя клапана EGR из-за некачественного топлива.

В целом моторы Z надежные, цепь ГРМ меняется на пробеге не ранее чем 200-250 тыс. км.

Силовые агрегаты компании Toyota отличаются высокой надежностью, за все время существования компании на легковые автомобили устанавливались силовые агрегаты различных объемов и модификаций, для удобства все «тойотовские» двигатели разделяются по сериям:

  • A (наиболее известные модели 4A-FE, 7A-FE,);
  • E (самые популярные двигатели – 4E-FE, 5E-FE);
  • G (1G-FE);
  • GR;
  • S (получили наибольшее распространение 3S-FE и 4S-FE);
  • VZ;
  • ZZ.

Еще различных серий очень много, и в основном все силовые агрегаты вполне удачные по своей конструкции и надежности. Но среди моторов Тойота есть и не слишком ДВС, в частности, не с лучшей стороны себя зарекомендовала серия V-образных ДВС VZ, среди их недостатков отмечается:

  • выход из строя головок блока цилиндров (появление у них трещин вследствие перегрева);
  • повышенный расход масла;
  • достаточно большое потребление топлива.
Читайте так же:  Ремонт асх своими руками

На автомобили Горьковского автозавода устанавливаются двигатели производства ЗМЗ, последнее время грузовой и коммерческий транспорт ГАЗ комплектуется силовыми агрегатами УМЗ, ЯМЗ, Cummins. Двигатели серии ЗМЗ-402 уже сняты с производства, но достаточно много различного транспорта с этими моторами ездить на дорогах нашей страны и за рубежом.

  • течь масла с заднего сальника;
  • повышенный расход масла;
  • необходимость частой регулировки клапанов.

Сзади коленчатого вала на 402-ой мотор устанавливается сальниковая набивка, чтобы свести течь масла к минимуму, необходимо на стыки уплотнителей нанести маслостойкий герметик.

Основная проблема ДВС ЗМЗ 405/406 – достаточно небольшой срок службы цепей ГРМ, детали газораспределительного механизма нуждаются в замене примерно через 70-80 тыс. км пробега. Есть в ГРМ 406 двигателей большой плюс – при обрыве цепей клапана в головке блока не гнутся, и поэтому замена деталей цепного привода обходится не слишком дорого. На двигатель Ульяновского моторного завода нареканий довольно много, у него отмечаются следующие недостатки:

  • повышенный угар масла через поршневые кольца;
  • склонность к перегреву, и как следствие, выход из строя головки блока и поршневой группы;
  • небольшой общий ресурс – нередко моторы «капиталят» уже на первой сотне тысяч километров пробега.

Турбодизель Cummins считается отличным двигателем с высокими техническими характеристиками, и этот мотор:

  • экономично расходует топливо;
  • обладает хорошей динамикой;
  • способен пробежать 500 тыс. км без капремонта.

Но заявленный изготовителем ресурс Cummins отрабатывает не всегда, у турбдизеля есть свои недостатки:

  • от некачественного топлива быстро выходят из строя форсунки;
  • из-за неисправности вискомуфты происходит перегрев ДВС.Изображение - Ремонт авто своими руками двигатель proxy?url=https%3A%2F%2Favtobrands.ru%2Fwp-content%2Fuploads%2F2016%2F04%2F5-13

Силовые агрегаты вазовского производства относительно надежны и не критичны к качеству применяемого топлива, особенно «всеядны» 8-клапанные движки. При нормальной эксплуатации моторы ВАЗ обладают неплохим ресурсом – если ДВС не перегревать и не перегружать, он беспроблемно пробежит 200 тыс. км и более. Чтобы мотор отходил свой положенный срок, необходимо:

  • заливать качественное моторное масло от известных производителей (синтетическое или полусинтетическое);
  • не превышать скоростной режим;
  • своевременно проводить ТО (замена масла – через каждые 10 тыс. км);
  • с периодичностью через каждые 60 тыс. км производить замену ремня ГРМ.

Последнее время на вазовские автомобили в основном устанавливаются моторы моделей:

Все ДВС имеют объем 1,6 л, и, к сожалению, на всех перечисленных моделях, кроме 11183, при обрыве ремня ГРМ клапана встречаются с поршнями. Удары клапанов о поршни во время обрыва ременного привода ГРМ доставляет немало хлопот – в некоторых случаях выходит из строя головка блока, разрушаются поршни. 8-клапанный мотор ВАЗ-11183 самый простой и беспроблемный из всех перечисленных, но он и самый маломощный.

Думаете, капитальный ремонт двигателя — сплошная головная боль? Правильно думаете. Но когда узнаете, сколько берут за работу, голова болеть перестанет и начнут работать руки. Потому что за такие деньги можно отремонтировать три двигателя. Значит, будем экономить и освоим капитальный ремонт самостоятельно.

Ехали вы ехали — вдруг застучал движок любимого железного коня. Вот не торопитесь сразу хвататься за «капиталку». Надо сначала все проверить.

Во-первых, давайте сразу определимся, что это не переборка движка, когда его разобрали, почистили, поменяли прокладки и собрали. Здесь уже причины посерьезнее. Итак, обратим внимание на предпосылки:

  1. Сколько машине лет? Сколько она уже пробежала? Иномарка или отечественная? Если автомобилю более 10 лет, он отечественный, например «Жигули» или «Москвич», то его предел — 150 тысяч километров. Для иномарки — до 300. Возможно, ресурс вашего автомобиля исчерпан, и по этой причине снизилась мощность.
  2. Смотрим, что с маслом. Ага, опять упало давление, притом, что автомобиль лопает масло безбожно, — еще одна причина для ремонта.
  3. Проверяем компрессию, т. к. это основной параметр, влияющий на выбор, — нужен или не нужен капитальный ремонт. Берем компрессометр у знакомых, делаем замеры. Например, в нашем случае из четырех показателей в одном вместо восьмерки уже пятерка — значит, точно пришло время капитального ремонта.

Конечно же, с информации. Достаем руководство, в котором подробно и со схемами сообщается , как ремонтировать именно вашу марку автомобиля. Находим в Интернете каталог, в котором есть запасные части на это авто, чтобы сразу определиться с ценами и, возможно, сделать заказ в интернет-магазине.

  • ключи — храповичный, динамометрический;
  • оправки для сцепления поршней, колпачков;
  • рассухариватель к клапанам;
  • микрометр;
  • головки;
  • приспособление для регулировки клапанов;
  • двухлапый или трехлапый съемник ;
  • стетоскоп;
  • пинцет;
  • опорная стойка;
  • гидравлическая цепная таль;
  • комплект съемников.

Загоняем машину в гараж. Убираем аккумулятор. Отсоединяем капот, чтобы не мешал.

Сливаем осторожно все жидкости: тосол, масло. Для этого вместо болтов на радиаторе и блоке цилиндров устанавливаем краники — они продаются в любом автомагазине — и сливаем с помощью шлангов в приготовленную емкость.

Учитывая возраст машины, очень аккуратно отсоединяем проводки, разъемы, трубки, шланги и прочее, чтобы они не рассыпались в руках, ничего не повредилось и не оборвалось. А то некоторые умельцы потом еще ремонтируют проводку, систему охлаждения.

Убираем без спешки все, что может помешать доставать двигатель: воздушный фильтр, карбюратор, бензонасос — не забудьте накрутить болт, маслоотделитель, трамблер, крышку блока цилиндров, распределительный вал, шпильки головки блока цилиндров, а затем и блок головок, защиту картера, генератор с ремнем, вентилятор, радиатор. Выкручиваем болты, которыми крепится двигатель. Теперь движок можно вынимать.

Прежде чем вы доберетесь до внутренностей двигателя и начнете делать капитальный ремонт, постарайтесь, соблюдая технику безопасности, извлечь его из машины. Позовите помощника — одному здесь не управиться.

Приготовьте четыре шины, сложив их друг на друга. Сверху положите два деревянных бруска. На них потом уложите двигатель.

Читайте так же:  Газонокосилка штиль ремонт своими руками

Теперь закрепите тальк, т. е. подъемник, на балке потолка, его можно прикрепить к треноге, расположив над капотом.

А вы знаете, сколько весит двигатель? Как вам агрегатик в 140 килограммов? Серьезная штучка? Понятно, что ее руками не поднимешь, а если свалится, без травмы не обойтись. Чтобы такого не произошло, будьте крайне осторожны, проверьте крепление талька, и только после этого начинайте подъем.

Аккуратно, без лишней суеты подтяните движок вверх, подведите к штабелю шин, которые уже выложили перед машиной, опустите, переверните, чтобы картер был сверху, на деревянные бруски.

При разборке запоминайте или отмечайте где-то, откуда что снимаете и где изначально находилась деталь, чтобы потом не остались лишние, как у некоторых самоделкиных.

Начинайте потрошить маховик: сначала уберите сцепление, затем доберитесь до пыльника картера. Переходите к масляному фильтру. Раскрутив крепления, вынимайте болты и убирайте картер, стараясь не сломать маслозаборник.

Теперь убирайте вместе с сальником переднюю и заднюю крышки блока. Займитесь звездочкой поросенка, снимите ее, пользуясь съемником. Переходите к ограничителю цепи и выкрутите, уберите башмак натяжителя, а затем цепь, звездочку коленвала.

Переходите к коленвалу. С шатунных крышек поснимайте гайки, затем крышки, аккуратно вытяните поршни, достаньте вкладыши, внимательно осмотрите их на предмет повторного использования. Если использовать их уже нельзя, возьмите образец и купите новые в специализированном магазине или на авторынке. Только сначала определитесь, нужна ли проточка для шеек, и лишь тогда под них подгоняйте вкладыши. Достаньте коленвал с упорными полукольцами.

Убирайте поросенка, масляный насос и его шестерню привода. Переверните, поставив боком, достаньте из цилиндров поршни с шатунами. Поршневую систему купите новую по старому образцу. В автомастерскую все-таки надо обратиться.

Возьмите новые поршни, пусть под них расточат блок, а также отшлифуют коленвал и запрессуют поршневые пальцы. Измерьте микрометром шейки коленвала, посмотрите в руководстве, какой размер должны иметь вкладыши, купите их. Если вкладыши вы подберете правильно, то сможете вращать коленвал от руки — это и будет тест на подгонку.

Начинайте сборку с удаления нагара. Снимите всю металлическую стружку, промойте постели, смажьте их и вкладыши моторным маслом, установите на место, ориентируясь по руководству. На задней стенке блока поставьте упорные полукольца так, чтобы выточки были повернуты на плоскости коленвала.

Теперь можете вернуть на место коленвал с вкладышами и крышками, проверяя по руководству маркировки, места, где расположены замки. Следите, чтобы они были все на одной стороне. Возьмите динамометрический ключ, затяните болты, крутните коленвал — если крутится легко, то все в порядке. В противном случае замените вкладыши на более тонкие.

Попросите в мастерской, чтобы собрали поршневую, потому что сами вы не сможете нагреть до более 100 градусов головки шатунов, а надо разогреть свыше 200. Проконтролируйте процесс.

Теперь аккуратно промажьте через отверстия поршневые пальцы, набросьте, не торопясь, поршневые кольца, проследите, чтобы сохранились прорези, отверстия, затяните ключом оправку. Уложите блок на бок, вставьте поршень с шатуном, не забывая про маркировку.

Возьмите деревянный брусок и, тихонько подбивая, затолкните в цилиндр поршень. Переверните в исходное положение блок, но сделайте это так, чтобы вверху оказался коленвал. Закрутите болты.

Легонько начинайте подтягивать к шейкам шатуны. Потом прокрутите коленвал, чтобы убедиться, что все поставлено верно и вкладыши менять не надо. Вот теперь можно затянуть болты.

Поставьте новый сальник на крышку, установите ее на блок, предварительно промажьте места стыковки герметиком. Переходите к установке пыльника сцепления и маховика. Помните, что проточкой маховик надо развернуть к четвертому колену коленвала — это важно.

Теперь займитесь установкой звездочки, поросенка, башмака натяжителя, переднего сальника, масляного насоса, сцепления маховика.

Наконец-то можете устанавливать двигатель и крепить его болтами. Затягивайте осторожно, чтобы не сорвать резьбу и не лопнули детали. Верните на прежние места помпу, генератор, радиатор, топливный насос, присоедините провода, шланги, клеммы, проверьте крепость крепления.

Как только завершен капитальный ремонт двигателя, обязательно нужно провести холодную обкатку до его установки на машину. Это делается для того, чтобы новые детали притерлись друг к другу, и проводится в пассивном, стендовом режиме или на жесткой буксировке, когда благодаря движению колес начинает крутиться коленвал и происходит холодная обкатка.

Итак, в гараже подсоедините шланги воздушного фильтра, системы охлаждения, подачи масла, выпускные к двигателю. Установите заглушки. Подключите агрегат к электромотору.

Залейте охлаждающую жидкость, которую сливали при разборке, подогрев ее до 85 градусов, затем нагретое до 80 градусов масло. На низких оборотах, от 600 до 1000, дайте двигателю поработать по 2 минуты, на высоких, от 1200 до 1400, — по 5 минут.

  1. До того как машина пробежит две с половиной тысячи километров, резко не разгоняйтесь, набирайте скорость постепенно, двигатель не перегружайте.
  2. После первого пробега слейте масло, заменив его чистым, но той же марки (желательно).

Теперь вы убедились, что капитальный ремонт двигателя своими руками возможен и выгоден, потому что обходится в три раза дешевле. Кроме того, он позволит эксплуатировать автомобиль еще несколько лет в результате продления ресурса, предотвратит неожиданную поломку в дороге, поможет избежать аварии.

О том, какие запчасти нужны для капремонта двигателя ВАЗ 2103, вам расскажет следующий видеоролик:

Изображение - Ремонт авто своими руками двигатель photo3432
Автор статьи: Артем Кондратьев

Добрый день! Я Артем. Чуть меньше 9 лет работаю слесарем и мне нравиться работать руками. Когда создаешь новые полезные вещи или возвращаешь к жизни сломанные предметы. Разве это не прекрасно? Рекомендую, перед реализацией идей с моего сайта, проконсультироваться со специалистами. Удачного рабочего дня!

Обо мнеОбратная связь
Оцените статью:
Оценка 5 проголосовавших: 1

ОСТАВЬТЕ ОТВЕТ

Please enter your comment!
Please enter your name here
