Ремонт автогазового редуктора своими руками

Ремонт газового редуктора обычно производится на специализированных сто по газобаллонному оборудованию, иногда водители предпочитают осуществлять ремонт газового редуктора своими руками. Сложного, на первый взгляд, ничего, но тонкости настройки редуктора, замена диафрагм и уплотнительных колец требует определенных навыков. Ревизию редуктора лучше доверить мастерам, ее необходимо делать при определенном пробеге – каждые 70-80 тыс. км с заменой диафрагм.

Долговечность работы редуктора (пропанового или метанового) зависит от правильной эксплуатации оборудования – своевременная замена фильтра (8-10 тыс. км), прогретый редуктор.

Свой автомобиль вы обязательно должны заводить на бензине, после того как температура охлаждающей жидкости достигнет +40 градусов, можно перевести автомобиль на газ. Многие водители игнорируют этот вопрос, продолжая заводить свое авто на газу.

При этом происходит следующее: температура газа в баллоне приблизительно -38 градусов, диафрагмы во время заводки авто еще не пришли в нужное состояние (т.к. не было обогрева редуктора), они в это время, как говорят мастера, ”дубовые”, но их заставляют сразу работать. С такой эксплуатацией диафрагмы деформируются, трескаются и т.д., в результате нарушается работа редуктора. Правильная эксплуатация – это залог долговечности эксплуатируемого редуктора и в целом газобаллонного оборудования.

В целом работу по профилактике и ревизии пропанового ГБО можно разделить на несколько этапов:

I Этап. После прохождения каждых 8-10 тыс. км:

Для ГБО 2 поколения:

1. Замена фильтра жидкой фазы (грубой очистки). Он находится либо в редукторе, либо в электроклапане газа, в некоторых случаях – и в редукторе и в электроклапане газа (производится замена обоих);
2. Слив конденсата.

Для ГБО 4 поколения:

1. Замена фильтра жидкой фазы (грубой очистки). Он находится либо в редукторе, либо в электроклапане газа, в некоторых случаях – и в редукторе и в электроклапане газа (производится замена обоих);
2. Замена фильтра тонкой очистки (паровой фазы). Он расположен по направлению от редуктора к форсункам. Иногда бывает одноразовым и подлежит полной замене, или многоразовым, в котором меняется только картридж.

II Этап. После прохождения каждых 70-80 тыс. км – замена ремкомплекта редуктора.

Среди пропановых редукторов наиболее распространены модели редуктора Tomasetto АТ07, Tomasetto Alaska. Для ремонта газового редуктора этих моделей используются ремкомплект пропанового редуктора Tomasetto AT, АТ07, с фильтром и крышкой, ремкомплект пропанового редуктора Tomasetto АТ09 Alaska, с фильтром и крышкой, а также для них используется фильтр пропанового редуктора Tomasetto, при необходимости сердечник катушки пропанового редуктора Tomasetto АТ – 07 (с фильтром).

Ремкомплект газового редуктора для пропана, но других производителей, подбирается также по названию и модели редуктора, в нашем интернет-магазине они находятся в категориях ремкомплекты пропановых редукторов, а также ремкомплекты впрысковых пропановых редукторов. Соответственно фильтры к газовым редукторам, например, BRC Tecno, Lovato, модели которых не предусматривают замену фильтра непосредственно в редукторе, подлежат замене в электроклапане газа. Их можно подобрать соответственно названию клапана в категории фильтры пропана. Подобрать запасные части к своему редуктору вы также можете в категории запчасти пропановых редукторов. В системе ГБО 4 поколения необходима также замена фильтра тонкой очистки газа (паровой фазы), для этого используйте раздел фильтры систем Евро-4.

Регулировка гбо в системе 2 поколения осуществляется путем регулировки газового редуктора винтом количества и качества газовой смеси и винтом холостого хода, далее дозатором газа. В системе ГБО 4 поколения регулировка ГБО производится путем подключения ПК к газовому блоку управления через кабель-интерфейс USB соответствующий названию блока. Далее соответствующей программой на ПК регулируется качество газовой смеси и т.д. На редукторе регулируется только давление.

Газовое оборудование (ГБО) уже давно устанавливается на авто. Это во многом вызвано стремлением к экономии, поскольку при почти одинаковом расходе по сравнению с обычным топливом стоимость газа значительно ниже. Работая на газу, автомобили гораздо меньше выбрасывают в атмосферу различные вредные вещества.

В качестве топлива для автомобильных моторов используется метан или смесь пропан-бутановая. В настоящее время на авто используется ГБО нескольких вариантов:

• второго поколения – для установки на старые карбюраторные автомобили;
• третьего поколения – переходная система;
• четвертого поколения и более новое – для установки на современные автомобили, оснащенные инжекторными двигателями с микропроцессорной системой управления.

Оборудование второго поколения имеет необходимый минимум устройств и ручное переключение видов топлива. Последнее поколение газобаллонного оборудования автоматически переключается на другое топливо при изменении режима работы мотора авто в зависимости от настройки программного обеспечения управляющего блока.

Рассмотрим наиболее распространенные поломки ГБО на автомобиле и их ремонт своими руками.

Самыми частыми причинами поломок газобаллонного оборудования автомобилей являются повреждения соединений в магистралях газопроводов, уплотнений и прокладок в газовых клапанах и распределительных устройствах.

По характеру поведения автомобиля при работе на газу можно судить о месте повреждения оборудования. При засорении фильтра или неисправности редуктора у двигателя будет неустойчивая работа на холостом ходу и провалы при резком ускорении (нажатии на педаль газа).

При повреждении соединений или прокладок оборудования можно услышать запах газа. Нужно немедленно заглушить автомобиль и начать поиск неисправности и ремонт.

Определить место утечки газа можно при помощи мыльного раствора, который наносится на проверяемые участки газовой магистрали при помощи кисточки или губки. В месте утечки жидкость будет пузыриться.

При заправке некачественным газом возможно засорение газового фильтра. Менять фильтр на авто необязательно. Достаточно его разобрать и промыть в каком-либо растворителе.

Замена диафрагм и прокладок в редукторе газового оборудования на автомобиле – процедура несложная для выполнения своими руками. Такой ремонт ГБО производится каждые 2 или 2.5 года. Для замены прокладок демонтированный редуктор нужно разобрать. После очистки внутренней поверхности при помощи растворителя устанавливаются новые прокладки и диафрагмы, и редуктор собирается своими руками в обратном порядке.

После того как проведен ремонт редуктора авто, необходима его регулировка, которая может несколько различаться для разных моделей. Для регулировки своими руками на редукторе имеются два винта – для регулирования оборотов холостого хода и винт чувствительности (количества газа).

Для регулировки газового редуктора ГБО запустите двигатель авто на обычном топливе – бензине – и дождитесь, когда он прогреется до рабочей температуры. Дозатор на баллоне должен быть полностью открыт, винт чувствительности полностью завернут, а винт регулировки холостого хода отвинчен на пять оборотов.

Переключите двигатель автомобиля на работу от ГБО. Поддерживая обороты педалью газа или ручкой подсоса, чтобы мотор не заглох, вращением винта регулировки с холостого хода добейтесь работы на максимальных оборотах. Теперь, закручивая винт, нужно установить такие обороты двигателя, как и при работе на бензине.

Далее откручивайте винт регулировки чувствительности, пока не начнут изменяться обороты холостого хода. Из найденного положения винт необходимо вернуть назад на 3/4 – 1.5 оборота.

На нажатие педали газа двигатель должен реагировать почти мгновенно. Для точной настройки редуктора нужно вращать винт чувствительности на небольшой угол в обе стороны, проверяя реакцию двигателя. После достижения желаемого результата ремонт оборудования закончен.

Все процедуры по регулировке после ремонта своими руками нужно проводить медленно, так как реакция двигателя на регулировку замедлена на несколько секунд.

В газобаллонном оборудовании редуктору отведена наибольшая значимость среди всех узлов. Его задача: предоставить возможность водителю понизить давление, которое поступает из баллона. Ремонт, а именно регулировка, на редукторе автомобиля предусматривает работу с одним или двумя регуляторами: в этоми заключается главное отличие.

В принципе газовый редуктор примитивный регулятор давления, устроенный с целью поддерживать стандартное значение давления от расхода топлива автономно. Как показывает практика, устройство поддерживает его с незначительным коллебанием. Давление немного снижается с повышением расхода газа. Это не очень существенный момент, но требующий внимания.

Устройство редуктора Lovato характеризуется универсальностью, простотой и надежностью. Для турецких полукустарных производителей изготовитель является образцом для подражания. Практически все поколения турецких редукторов переняли дизайн сплюснутого «барабана», на торцах которого две штампованные крышки. Компания «OFFICINE Lovato S.p.A.» принадлежит к предприятию семейного типа которое было основано в послевоенное время в условиях острой нехватки горючего. В современных условиях компания Lovato– один из лидеров мирового рынка газобаллонной системы. Ремонт, а именно регулировка, аналогов Lovato зависит от следующих факторов:

• поколения механизма;
• количества регуляторов;
• топливной системы.

Товарный ряд производителя:

• Редуктор пропановый Lovato вакуумный на 90 и 140 kW. Устройство предназначено для систем 1-го поколения ГБО на авто карбюраторного типа с мощностью до 123 лошадиных сил. Редуктор предназначен исключительно для переоборудования на пропан.
• Пропановый редуктор Lovato электронный 90, 140, 170 kW. Устройство предназначено для систем ГБО 1, 2 и 3-го поколения на авто инжекторного, моноинжекторного и карбюраторного типа с мощностью двигателя до 123 лошадиных сил. Редуктор предназначен для пропан-бутана.
• Редуктор Lovato метановый. Устройство 2-го поколения применяется для переоборудования на метановое топливо автомобилей и автобусов.

Ремонт, а именно регулировка, редуктора предусматривает ориентацию в его настройках. Пропановые аналоги в основном имеют два регулятора, но и встречаются с одним. Редуктора метанового типа почти всегда характеризуются одним регулятором. В их управлении эти настройки являются наиболее проблемными.

Ремонт для газового поколения редукторов с одной уникальной настройкой предусматривает манипуляции исключительно с давлением передаваемого газа. Владельцы автотранспорта с особым энтузиазмом предпочитают «подкручивать» давление самостоятельно. Задав единственное верное и что немало важно, истинное значение давления, один лишь топливный редуктор даст возможность ограничить потребление газа в режимных мощностях за счёт элемента, именуемого винтом жадности.

Ремонт обладает некоторыми сложностями в случае, когда винт находится в положении «закрыто». Для сохранения холостого хода в этом случае требуется нарастить давление, процесс которого предусматривает:

• Проверку редуктора перед настройкой, а именно, открыт ли «винт жадности».
• После реализации предыдущего этапа можно приступить к регулировочным работам.

Устройство редуктора Lovato

Непосредственно газовый регулятор ловато представлен в виде винта, сжимающего пружину. Для того чтобы его установить, следует учесть:

• при закручивании подача газа будет сбавляться редуктором;
• при выкручивании – наростать.

Иногда винты встречаются с левой резьбой, чаще всего она правая. Этот момент зависит от дизайнерской фантазии производителя. Чтобы слегка упростить эту задачу необходимо учесть: при любом вращении ему свойственны вышеперечисленные характеристики изменения давления газа.

Регулировка холостого хода на автотранспорте объясняется степенью тряски мотора. Его спокойная работа свидетельствует о том, что ремонт редуктора выполнен грамотно и качественно.

Итак, запускаем мотор и удерживаем открытой дроссельную заслонку. Затем плавно отпускаем её и сбавляем обороты до тех пор, пока силовой агрегат заглохнет. В тоже время не забывайте условие: газовый редуктор двигателя автомобиля должен продолжать работать. Для «чайников» пояснение: двигателю не заглохнет полностью, если начать кручение регулятора дроссельной заслонкой в произвольном направлении. Если просматривается худшая работа мотора, придётся изменить курс вращения редуктора и восстановить его стабильную деятельность.

Досталась мне с авто Газовое оборудование, до этого с газом делов не имел поэтому для меня это было в диковинку. Но как то работало оно не уверенно, особенно напрягал ХХ, очень часто зависал на 1500 оборотов и несколько секунд висел, после чего медленно падал до нормальных 800. Плюс к этому появился сильный запах газа после стоянки. Решил не дергать судьбу за причинные места, заехал на рынок прикупил ремкомплект редуктора за 600 р. и записался на прием к специалистам. Спецы сразу поставили под сомнение благородное происхождение моего ремкомплекта, типа у них в закупке он на 50 р. стоит больше чем я отдал за него в рознице, но ставить его отказываться не стали… В итоге после переборки редуктора с него потек антифриз(((( Разобрали перепроверили прокладку, вроде целая, но падла все равно течет. Пошел я взял у них еще один ремкомплект, поставили с него эту злосчастную прокладку и о чудо, течь перестало. Короче втюхали мне китайскую подделку, да еще и низкого как оказалось качества, но зато была возможность сравнить оба комплекта. Конечно сделано все ну очень похоже, не специалист хрен отличит…

Вот фото оригинального ремкомплекта:

В итоге после ремонта запах пропал, ХХ нормализовался…

Редуктор газовый. Неисправности. Ремонт. Переделка давления. Ремонтировать, переделать, отремонтировать, починить своими руками

Неисправности и ремонт газового редуктора. Перевод на другое давление и тип газа. (10+)

Газовый редуктор. Устройство. Принцип действия. Самостоятельный ремонт, настройка – Неисправности, ремонт, настройка

Если Вы решите самостоятельно выполнять ремонт или настройку, убедитесь, что обладаете нужной квалификацией. Некачественный ремонт газового оборудования может стать причиной пожара, взрыва или отравления. После выполнения работ и сборки убедитесь в герметичности и правильной работе прибора. Герметичность проверяется нанесением мыльного раствора на все места соединений. Отсутствие пузырения показывает, что утечки нет. Но обольщаться не стоит. Герметичность нужно будет проверить еще несколько раз (через сутки, трое, неделю эксплуатации), а потом проверять регулярно, так как утечка может возникнуть через некоторое время после начала эксплуатации.

Основные неисправности: давление газа на выходе не соответствует номиналу (причина: сломалась или деформировалась пружина), утечка газа (причины: повреждена мембрана, нарушена герметичность соединения мембраны и корпуса, пропускает поплавковый клапан)

Вашему вниманию подборка материалов:

Все, что нужно знать об отоплении и климат-контроле Особенности выбора и обслуживания котлов и горелок. Сравнение топлива (газ, дизель, масло, уголь, дрова, электричество). Печи своими руками. Теплоноситель, радиаторы, трубы, теплый пол, циркуляцинные насосы. Чистка дымоходов. Кондиционирование

Если пропускает поплавковый перепускной клапан, то утечка может возникнуть не в самом редукторе, а где-то дальше, например, в газовой плите, так как в этом случае в режиме нулевого потребления (когда плита или какой-то другой потребитель выключены), на выходе редуктора и в газовых трубках давление может достигать входного. Газ постепенно просачивается через клапан, а уходить ему некуда. Если на входе стоит газовый баллон, то давление может достигнуть 15 бар, что в 500 раз выше номинального. Такое давление обязательно приведет к утечке. При этом обнаружить эту неисправность тяжело, так как при включении плиты давление нормализуется. Нет никаких признаков избыточного давления (отрыва пламени). Выявить неисправность можно только измерив давление на выходе в режиме нулевого потребления. Оно может быть не более чем на 20% больше номинального.

Для ремонта редуктор нужно разобрать. Отремонтировать можно только разборный редуктор с пружиной. Герметичные редукторы для ремонта непригодны.

на картинке мембрана лежит нижней стороной кверху.

Осмотр покажет, если есть дефекты мембраны или сломалась пружина. Порванную мембрану можно заменить. Но оно того не стоит, лучше купить новый редуктор, так как герметично соединить новую мембрану с шайбами довольно тяжело. Сломанную пружину можно поменять. Чаще всего пружина не ломается, а просто немного сжимается от времени. В результате давление на выходе становится ниже номинального. Эту неисправность легко исправить, подложив прокладку между корпусом и пружиной. Об этом читайте ниже в разделе о переводе на другое давление.

Мембрана – вид сверху.

Если Вы диагностировали проблемы с перепускным клапаном, то нужно его осмотреть. Он представляет собой трубку с тонким отверстием. К торцу трубки прижимается кусочек твердого каучука, установленный на коромысле. Клапан может не закрываться по следующим причинам: Во-первых, нарушена подвижность коромысла. Подвигайте его руками, убедитесь, что оно ходит свободно. Если есть проблемы, то подшлифуйте или замените шарниры. Во-вторых, износился и порвался кусочек каучука. Его можно удалить острым ножом и заменить, приклеив на его место другой, соответствующего размера. В-третьих, торец впускной трубки может быть негладким, с повреждениями и шероховатостями. Это препятствует плотному прилеганию. Торец можно отшлифовать мелкой наждачной бумагой.

Очень часто утечка возникает из-за нарушения герметичности между мембраной и нижней частью корпуса. Устранить неисправность легко. Нужно силиконовым герметиком смазать край нижней части корпуса, куда прилегает мембрана, дать немного подсохнуть (10 минут), установить мембрану, собрать редуктор и дать еще немного посохнуть (2 часа).

При разборе и последующей сборке довольно легко нарушить герметичность прилегания мембраны. Если Вы разобрали редуктор, то при сборке в любом случае, даже если утечки не было, воспользуйтесь силиконовым герметиком. Это повысит надежность.

Иногда возникает необходимость получить на выходе нестандартное давление. Например, купив плиту для природного газа, я захотел переделать ее на баллонный. Обычным способом является замена форсунок и винтов малого расхода газа, но есть и другой путь – использовать редуктор на мбар 12. Такие редукторы есть в продаже, но встречаются редко и купить их сложно. Можно переделать обычный.

Скажу сразу, что не любой редуктор можно переделать на любое давление. Есть следующие ограничения. Отношение площадей мембраны и впускного отверстия, умноженное на рычаг коромысла, должно быть в полтора раза больше, чем отношение максимального входного давления и выходного. Иначе усилия, развиваемого мембраной под давлением газа, будет недостаточно, чтобы надежно закрыть входной клапан. На практике обычно бывает проще не проводить указанные расчеты, а настроить редуктор экспериментально. Все равно для проведения расчетов его нужно разобрать, чтобы измерить площади и рычаг коромысла.

Для переделки имеет смысл купить редуктор, в котором крепежные винты доступны и не залиты краской. Переделка сводится к изменению упругости пружины. Разбираем редуктор. Если давление нужно сделать меньше, чем было, то немного (на половину витка) укорачиваем пружину, если нужно большее давление, то подкладываем между корпусом редуктора и пружиной прокладку. Укладывая прокладку, проследите, чтобы не закрыть отверстие в корпусе. Собираем, проверяем давление газа на выходе. Повторяем, пока не получится нужное давление. Если после очередного укорачивания давление оказалось меньше нужного, то пружину можно немного растянуть или подложить прокладку.

Если оказалось, что давление на выходе слишком велико, даже при полном отсутствии пружины, то описанное выше соотношение не соблюдается. Выбранный редуктор переделать на нужное давление нельзя.

Когда упругость подобрана, нужно окончательно собрать редуктор, нанеся силиконовый герметик между нижней частью корпуса и мембраной.

Здравствуйте. В предыдущей статье я рассказывал о том, как разобрать газовый редуктор Tomasetto AT-07 в домашних условиях. На этот раз речь снова пойдет о газовом редукторе, и сегодня вы узнаете, как разобрать газовый редуктор Lovato и установить ремонтный комплект. Необходимость разбирать и чистить редуктор возникает при определенных симптомах, которые свидетельствуют о неисправностях. Как понять, что редуктор пора чистить, написано в этой статье.

1. Набор шестигранников и отверток;
2. Ремкомлект редуктора Lovato;
3. “Уайт-Спирит”, моющее средство;
4. Ветошь.

Безопасность превыше всего! Перед тем как разобрать редуктор: найдите хорошо проветриваемое помещение, перекройте подачу газа, снимите минусовую клемму с аккумулятора. И самое главное — уберите любые источники огня!

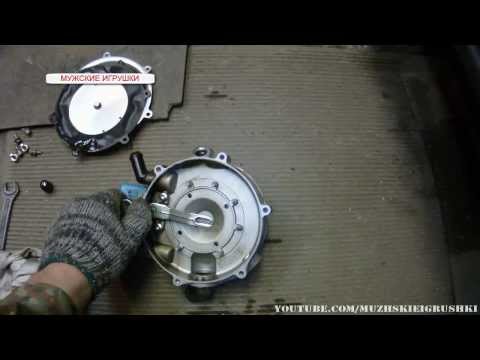

1. Итак, подача газа перекрыта, все меры безопасности соблюдены, можно приступать. Первым делом необходимо снять шланги подачи газа и демонтировать редуктор.

2. Затем берем шестигранник “H4” и откручиваем 6 болтов крепления верхней крышки редуктора.

3. Сняли крышку, под которой расположена первая мембрана. Поддеваем мембрану и снимаем ее по направлению указанному на фото.

4. После этого у вас будет доступ к коромыслу клапана. Открутите два болта крепления коромысла.

5. Выкручиваем винт регулировки чувствительности.

6. Поддеваем коромысло отверткой и снимаем его.

7. Шестигранником откручиваем 4 болта, затем снимаем диафрагму и пружину расположенную под диафрагмой.

8. Переверните редуктор и открутите 8 крепежных винтов, снимите крышку вместе с пружиной расположенной под ней.

9. Далее по тому же принципу снимаем мембрану.

10. После того как вы разобрали редуктор, выполните его чистку, мойку, а также произведите замену всех необходимых резинок и сальников. Перед сборкой дайте всем деталям высохнуть. Сборка выполняется в обратной последовательности.

На этом у меня все, спасибо за внимание и до новых встреч на ГБОшнике.

• Настройка газового редуктора различными методами
• 1. Регулировка редуктора: что нужно для настройки?
• 2. Методы регулировки редуктора

В связи с ростом цен на бензин, многие автовладельцы начали оснащать своих «железных коней» газобаллонным оборудованием (ГБО), чтобы хоть как-то сэкономить свои финансы. Однако, вместе с новым оборудованием появились и новые хлопоты – его обслуживание и настройка. Поэтому сегодня мы решили обратиться к проблеме регулировки газового редуктора. Ведь делать это необходимо не только сразу после установки ГБО на автомобиль, но и уже во время эксплуатации этой системы.

Чем больше пробег ГБО и период его эксплуатации – тем нужнее становится эта регулировка. Дело в том, что со временем резинотехнические элементы ГБО – клапаны и мембраны – могут менять свои свойства, что, в свою очередь, приводит к перерасходу газа. Конечно же, подобные последствия могут наступить только через 3-4 года эксплуатации (это примерно 100 000 км пробега), но подготовиться к этому следует заранее.

Перед тем как начать знакомство с основными методами, с помощью которых осуществляется настройка редуктора, необходимо детальнее ознакомиться с этим устройством и его основными характеристиками. Ведь именно газовый редуктор выполняет самую основную роль в нормальном функционировании ГБО. В чем же заключается его основная задача? Именно благодаря этому узлу водитель автомобиля с ГБО может понизить давление газа, которое поступает с баллона. По своей сути это довольно-таки примитивный регулятор давления, который позволяет автономно поддерживать один и тот же показатель давления.

Но, поскольку ничто в этом мире не идеально, во время работы газового редуктора давление все равно может незначительно колебаться. На практике это выглядит так: когда расход газа стабильный – давление тоже держится на заданном уровне, а когда начинает расходоваться более интенсивно – давление может незначительно опускаться. Хотя в целом этот процесс не несет никакой опасности, о нем все равно необходимо знать.

Как мы уже отмечали в нашем вступлении, регулировка редуктора нужна во время установки нового ГБО на автомобиль, а также после его длительной эксплуатации. Но кроме указанных факторов, необходимость в частоте осуществления регулировки и особенностях выполнения этой задачи также связана с:

– поколением газобаллонного оборудования и, соответственно, самого газового редуктора;

– количества регуляторов, которые имеются на газовом редукторе;

– топливной системы, на которой работает автомобильный двигатель – бензин или дизель.

В газовом редукторе есть мембраны, которые могут замерзать при низких температурах. По этой причине редуктор обязательно подключается к автомобильной системе охлаждения. Если же говорить об эксплуатации этого элемента ГБО в целом, то важно отметить следующий момент: запускать редуктор одновременно с двигателем нельзя. Сначала необходимо дождаться, пока температура двигателя поднимется до 30-50°С, а уже после этого можно запускать в работу и газовый редуктор.

Конструкция обычного газового редуктора также незамысловата. В частности, состоит это устройство из таких деталей:

– отдельные камеры, количество которых может колебаться в зависимости от типа редуктора (от 1 до 3);

– регулировочная система, которая контролирует подачу газа из баллонов в камеру сжигания двигателя.

Но на современном ГБО можно встретить два вида редукторов. Они имеют ряд очень важных отличий между собой, что, в частности, оказывает значительное влияние на процесс их настройки. Рассмотрим особенности каждого из них:

1. Вакуумный редуктор. Чтобы запустить в работу такой редуктор, необходимо выполнить целый ряд обязательных действий:

– поставить переключатель в положение «Газ-Бензин»;

– повернуть ключ в замке зажигания;

При выполнении первых двух указаний происходит нагнетание необходимого количества газа во впускной коллектор, что позволит потом без проблем запустить двигатель и отправиться в путь. То же самое обеспечивается и благодаря работе стартера.

2. Электронное устройство газового редуктора. Включается оно только в положении переключателя на положение «Газ». Аналогично вакуумному редуктору, запускаем зажигание и даем стартеру возможность немного поработать, пока во впускном коллекторе не соберется необходимое количество газа, а само устройство не прогреется до нужной температуры.

Чтобы правильно настроить газовый редуктор, необходимо понимать абсолютно все в его настройках. Так, большее число редукторов пропанового типа характеризируются двумя регуляторами, хотя встречается небольшое количество моделей с одним. А вот метановые аналоги, наоборот, практически всегда имеют всего один регулятор. Именно правильная настройка регулятора газового редуктора является главной проблемой для автовладельцев.

Зачем же на редукторы устанавливается два регулятора? Первый из них является регулятором холостого хода. В процессе настройки устройства нам необходимо будет закрутить его до упора. А вот нижний – это регулятор чувствительности. Именно он придавливает мембрану редуктора. Познакомившись с этим устройством более детально, можно переходить непосредственно к выполнению процедуры настройки.

А на вопрос, что нужно для настройки газового редуктора, ответ будет очень простым – нужно терпение и четкое выполнение прописанных ниже указаний. Следует также не забывать, что работать придется с газовым оборудованием, поэтому все ваши манипуляции должны быть крайне осторожными. В том случае, если вы не чувствуете достаточно уверенности в собственных силах, лучше всего обратиться за помощью в специализированный автосервис.

Как мы уже отмечали, существуют электронные газовые редукторы и вакуумные. Настройка каждого из них имеет свои особенности и отличия, по причине чего мы рассмотрим методы регулировки каждого из них по отдельности.

Электронный газовый редуктор – какой метод настройки выбрать?

На данном типе устройства необходимо применять два вида настройки:

1. Регулировка чувствительности, или же настройка давления во второй ступени.

2. Настройка согласно количеству газа, который движется по каналу холостого хода.

Но перед тем как приступить к обеим, необходимо осуществить еще несколько обязательных действий. В первую очередь заводим на бензине двигатель автомобиля, чтобы он предварительно смог прогреться до рабочей температуры. При этом холостой ход устанавливается в границе между 950 и 1000 оборотов/минута. Когда температура двигателя достигнет необходимой нормы, выключаем подачу бензина и позволяем ему выработать остаток.

После этого готовим автомобиль к непосредственной настройке газового редуктора:

– выворачиваем на максимальный показатель регистр мощности (в том случае, если установлен двухкамерный дозатор, то первую камеру открываем полностью, а вторую – на минимум);

– винт холостого хода полностью заворачиваем, после чего отворачиваем ровно на 5 оборотов;

– регулятор чувствительности ставим на среднее положение.

Ну что же, в первую очередь приступим к настройке холостого хода. Для этого заводим автомобиль, но уже на газе. Используйте подсос и доведите работу двигателя до 1700-2000 оборотов/минута. Далее необходимо одновременно выполнять сразу два действия: по чуть-чуть убирать подсос и вращать регулятор холостого хода, пока не получится отыскать положение, в котором происходит самое большое количество оборотов стартера. При этом в конце данной процедуры подсос необходимо полностью убрать, а автомобиль должен начать стабильно работать на холостом ходу.

Установив с помощью регулятора холостого хода максимальное количество оборотов стартера, постепенно закрутите регулятор чувствительности газового редуктора. Если в процессе выполнения этой процедуры начнет меняться количество оборотов, опять попробуйте довести их до максимума при помощи регулятора холостого хода. Если у вас ничего не получается сделать этим регулятором, попробуйте закрутить винт чувствительности на два оборота и опять повторите всю процедуру с самого начала.

Цель, которой вам необходимо добиться, – это максимальное количество оборотов стартера на холостом ходу (примерно 1100-1200 об./мин), при закрученном практически до конца регуляторе чувствительности. Но ездить на таких оборотах не рекомендуется, поскольку их значение должно находиться ниже номинальной нормы. Поэтому опять подкручиваем регулятор холостого хода, пока число оборотов не снизится до 950-1100 об./мин.

Теперь переходим к настройке чувствительности нашего газового редуктора. Также не спеша отворачиваем регулятор чувствительности и следим за тем, как наши действия влияют на обороты стартера, которые он осуществляет на холостом ходу. Когда почувствовали, что количество оборотов начало меняться, немного закручиваем регулятор назад – примерно на ¾-5/4 оборота. Не забудьте также проверить работу двигателя, для чего резко нажмите на педаль газа. Если вы все сделали хорошо – он откликнется сразу же и без рывков.

Когда осуществляется настройка редуктора, очень важно не забыть отрегулировать и регистр мощности. Для этого необходимо довести стартер рабочего двигателя до 3-3,5 тыс. оборотов в минуту, одновременно закручивая регулятор регистра мощности. Делать это необходимо до тех пор, пока число оборотов стартера не начнет уменьшаться. Чтобы убедиться, что у вас получилось достигнуть желаемого, попробуйте передвинуть с места на место винт дозатора подачи газа и открутить его примерно на ½-3/4 оборота от найденного положения.

Но не стоит завывать о том, что существуют дозаторы, которые состоят из двух секций. В таком случае все вышеописанные действия необходимо применить только к первой камере, а вторую настроить всего на 25-30% от первой. На некоторых газовых редукторах также имеется возможность настройки по давлению по 1-ой ступени.

Чтобы осуществить настройку, необходимо полностью заглушить мотор, перекрыть магистраль, по которой идет газ, и подключить манометр к полости первой ступени (желательно использовать манометр со шкалой 1,5кгс/см2, а подключается он через контрольное отверстие, которое глушится при помощи регулятора). После этого опять открываем газовую магистраль, запускаем холостой ход двигателя и доводим давление первой ступени до показателя 0,38-0,42кгс/ см2.

В идеале после регулировки регистра мощности необходимо еще раз настроить холостой ход и чувствительность газового редуктора. Только после этого можно перейти к заключительному этапу настройки, который состоит из нескольких шагов:

1. Очень резко жмем на педаль «газа».

2. Заворачиваем регулятор чувствительности на 0,25 оборота, пока интенсивность оборотов не начнет очень сильно спадать.

3. Отворачиваем регулятор на 0,5 оборота и даем двигателю немного поработать, внимательно отслеживая стабильность этого процесса.

Что нужно знать о настройке вакуумного газового редуктора?

Настройка газовых редукторов вакуумного типа также может осуществляться двумя путями:

1. Настройка чувствительности и холостого хода газового редуктора может осуществляться отдельно.

2. Настройка чувствительности и холостого хода газового редуктора может осуществляться одновременно.

Что касается первого метода настройки, то он ничем не отличается от процесса регулировки электронного газового редуктора, который мы уже описали выше. По этой причине мы с вами рассмотрим, как объединить эти процессы.

В первую очередь беремся за холостой ход. Для этого заводим автомобиль, но сразу на газе, а не на бензине. Опять же при помощи подсоса выравниваем обороты двигателя до количества 1700-2000 в минуту. Не спеша убираем подсос и при помощи регулятора холостого хода добиваемся максимального значения количества оборотов стартера (в конце подсос необходимо полностью убрать). При помощи регулятора добиваемся интенсивности оборотов в пределах 1000-1100 об./мин и уже в конце выставляем норму – 950-1100 об./мин, еще немного прикрутив регулятор.

Настройка регистра мощности вакуумного редуктора происходит практически так же, как и его настройка на электронном прототипе. В частности, необходимо выполнить следующие действия:

– заводим двигатель на холостом ходу;

– выставляем интенсивность 3000-3500 об./мин;

– закручиваем регулятор, пока обороты не начнут падать;

– пробуем регулировать регулятор регистра, пробуя все значения;

– отворачиваем регулятор регистра на 0,5-0,75 оборота, а также немного подрегулируем холостой ход.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

Даже первоклассная техника может выйти из строя. Газобаллонная система, установленная в автомобиле, например, в Газели, подвержена потенциальным неисправностям, как и любая другая. Неизбежно повышает эту вероятность использование некачественного ГБО неподходящего поколения, непродуманная установка некомпетентными техниками, а прежде всего – небрежная эксплуатация и несоблюдение мер безопасности.

Перед тем как приступить к детальному разбору конкретных симптомов, вызванных нарушением функционирования определенных деталей ГБО: редуктора, форсунок, электронного блока, баллона и мультиклапана, — стоит отметить три сопутствующих фактора:

1. Стремление сэкономить любой ценой тоже обходится недешево. Установка неквалифицированными работниками сомнительного оборудования, пусть даже за полцены от обычной лицензированной аппаратуры среднего поколения в хорошем сервисном центре, очень редко приводит к чему-то хорошему. Некорректная поверхностная настройка также вызывает серьезные последствия, которые, если не обращать на них внимания, доведут до выхода из строя всей ходовой в автомобиле.
2. Самая распространённая причина любой проблемы – сами автомобилисты. Непонимание и нежелание вникать даже в базовые принципы работы газа в машине и отдельных комплектующих, невыполнение элементарных обязательных процедур обслуживания, неаккуратное и халатное обращение с ГБО и транспортным средством в целом — доводят до проблем.
3. Использование некачественного грязного газа приведет к очень быстрому засорению фильтров форсунок и мультиклапана отходами и примесями.

Некоторые из них вызывают интенсивную коррозию, другие смолистые вещества забивают собой труднодоступные для чистки пропускные трубки и резиновые пробки клапанов. Пропустив очередную смену газовых фильтров в автомобиле, владелец доведет до ужасающего состояния ГБО любого изготовителя и поколения, даже с первоклассной установкой и ювелирной настройкой.

НЕ ТРАТЬТЕ ДЕНЬГИ НА ПЕРЕКРАСКУ!
Теперь Вы сами сможете всего за 5 секунд убрать любую царапину с кузова вашего автомобиля.

Некоторые виды поломок устраняются простой перенастройкой компьютерного блока или ручным регулированием соответствующих резервных болтов форсунок, редуктора и мультиклапана. Но в большинстве случаев для корректного исправления и смены агрегатов газового оборудования нужен немалый опыт и навыки специалиста по авторемонту, не говоря уже о необходимых инструментах. Таким образом, ремонт ГО предпочтительно совершить, воспользовавшись услугами профессионалов на качественной сервисной станции, лицензированной для работы с подобным оборудованием, или в сервисном центре поставщика ГБО или автомобиля: например, Газель с встроенным Ловато 4 поколения без труда починят на соответствующих станциях.

Мотор, работающий на аппаратуре любого поколения оборудования, может прийти в негодность несколькими способами, которые вызывают:

• разгерметизацию;
• проблемы с включением мотора;
• неровные обороты во время холостого хода;
• срыв плавного перехода на режимах нагрузки;
• падение мощности движка и дерганое движение;
• проблемы переключения с газа на бензин и назад (мотор глохнет, теряется мощность, растет потребление горючего);
• высокий расход газа.

Базовая причина повышения потребления топлива, хлопков и рывков двигателя – потеря герметичности отдельных компонентов. Ее просто устранить своими руками, но непросто обнаружить без специальной диагностики, когда каждый датчик проверяется. Потеря герметичности может вызывать внутреннюю или внешнюю утечку, то есть потерю плотности и пропуск газа внутри системы питания. Характерна эта неприятность для запорных стыков типа клапан-седло у вентилей мультиклапана, встречается среди форсунок. Давление будет неуклонно повышаться.

Проблемой станет риск внешнего прорыва — такого допускать нельзя, слишком опасными могут стать переключение двигателя с газа на бензин и ремонт без предварительной подготовки и очистки остатков. Возможна забивка смолообразным мусором уплотнителей и прочих резиновых элементов, которые равнодушные к регулярному обслуживанию газового оборудования автовладельцы не прочищают и не заменяют каждые 50 тысяч километров пробега. Сама поверхность клапана может быть повреждена напрямую твердым осадком (сульфатные кристаллы, металлическая окалина и стружка).

Возможны также внешняя утечка или развитие внутренней, когда, переполнив саму топливную систему, газ прорывается наружу, падение непроницаемости топливопроводов (обрыв или повреждения шлангов и газовых магистралей, шовные трещины и сильные деформации баллона). Кроме риска возникновения пожароопасного момента, утечка опасна тем, что порции токсичного газа оказываются в салоне.

Все соединительные шланги и трубки делятся на две категории: с давлением повышенным (начиная с 1,6 МПа) и стандартным (0,2 МПа). В первом случае в автомобиле может существовать в сжиженном (от мультиклапана до попадания в испаритель) и рабочем состояниях (от редуктора до форсунок).

Наиболее опасны потери газа именно в плотной фазе — ведь в этой фазе его масса в 200 с лишним раз превышает газообразную, и объемы произвольного выхода будут значительно большие.

Следствие разгерметизации любого уровня — сложная и опасная проблема для ремонта, независимо от поколения оборудования и его производителя.

Компьютерные блоки ГБО более современных конструкций и ведущих производителей, например, Ловато имеют встроенную диагностику примерного отрезка утечки, работающую, сопоставляя данные датчиков, манометров, датчик уровня газа и выпускные предохранители на этот случай.

В сложных случаях остатки горючего автоматически удаляются через вентиляционную коробку, расположенную на крышке мультиклапана, в противоположную от салона сторону.
Тем, кто планирует устранять последствия разгерметизации своими руками, нужно учитывать конструкционные особенности и характер повреждений. Стык ниппелем или гайкой, который начал пропускать струйки газа, можно дополнительно затянуть, а если не помогает, то срезают его прямо с куском шланга и припаивают замену.

Для конической резьбы (часто использует та же Газель) можно покрыть защитным слоем свинцового глета или специального клея-герметика. Соединение с резьбой или фланцем обычно достигает герметичности за счет использования резиновых прокладок. Обычно замены прокладки (которая регулярно изнашивается и теряет эластичность, дубеет) достаточно для продолжения полноценного функционирования. Шланг высокого давления рекомендуется заменить целиком, это неразборное соединение, а повышенная нагрузка на стенки выдавит любую заплатку. Паровая фаза попадается только в каналах редуктора, выходного штуцера форсунок, впускного коллектора и шлангов между ними. Во всех случаях починка своими руками газового оборудования полностью идентична, при этом проще диагностика: датчик здесь не один, и проблему локализовать можно детальнее.

Проблемы с заводом двигателя и хлопки в момент зажигания случаются, когда газово-воздушная смесь слишком бедна или богата одним из компонентов: слишком много газа во впускном коллекторе из-за проблем с запорами мультиклапана или редуктора и неплотности возвратного клапана смесителя.

Обеднение горючего провоцируется подсосом воздуха, поврежденным каналом впрыска газа и забивкой посторонним мусором шлюза холостого хода. В самом тяжелом варианте — датчик лямбда-зонда сломан. При тяжелых повреждениях ГБО и утечек из вывода редуктора или шланга, подающего на впрыск, давление падает настолько, что любая процедура прекращается, и мотор глохнет.

Проседание набора скорости и переключения передач, скачки на холостом ходу и повышенный расход газа с рывками в момент движения из-за неправильной настройки работы редуктора с помощью винтов или компьютерной программы подробно описаны в отдельной статье, освещающей работу по настройке системы. Требуется доскональная перенастройка всего контроллера, пока ничего страшного не случилось. Помимо разболтанной настройки, подобный симптом свидетельствует о том, что, возможно, датчик сломался, засорился, или протекает шланг, потеряна плотность возвратного клапана коллектора.

Провалы при нагрузке на двигатель после холостого хода и проблема с открытием дроссельных заслонок — также вина обедневшей топливной смеси.

Запаздывает подача газа, и начинается неравномерный впрыск из форсунок в инжекторы (проблема попадается, бывает на автомобиле марки Газель)? С этим можно справиться, если перерегулировать время отпирания обратного клапана в смесителе и ускорить запуск, подобрав оптимальные обороты. Но это только оттянет развитие неисправности в серьезную головную боль, ведь это нарушение работы запора мультиклапана, испарителя или коллектора: прилипание клапана к седлу, скопление маслянистого конденсата и аналогичные события затрудняют возможность открытия, оно замедляется.

Если пустить все на самотек, то могут наступить разгерметизация разгрузки коллектора из-за сильной разреженности и полная невозможность завести машину. Чтобы убрать провал, до конца разбирают и прочищают каждый клапан, седло и все узлы коллектора и мультиклапана, удаляют излишки конденсата на испарителе, проверяют разгрузку на непроницаемость пневматически и при негативном результате полностью заменяют.

Уменьшение характеристик движка в автомобиле связано с засорением внутренних фильтров, которые постоянно забиваются тяжелыми липкими примесями.

Также возможно замусоривание проходных газовых шлюзов мультиклапана и редуктора-испарителя, промежуточных магистралей и трубок. Все это ведет к обеднению смеси газа и воздуха и к недостаточности впрыска форсунок.

Компьютерные системы диагностики, которыми снабжены представители современного газового оборудования от 4 поколения и выше, позволяют диагностировать собственноручно как целиком систему любого автомобиля, будь то Газель или иной другой, состояние узлов по отдельности и довольно хорошо представлять себе характер затруднения еще до демонтажа и разборки. Если, конечно, не вышли из строя вшитый датчик или зонд, снимающий данные, — это уже относится к очень сложным поломкам, успешно работать с которыми могут только профессионалы. Ручную проверку, например, при не поддающемся запуску двигателе или представителе старого поколения ГБО проводят сжатым воздухом, регулируя давление по манометру и своими руками управляя ходом штока в редукторе, используя его как импровизированный датчик.

Это далеко не полный список того, что профессиональный, хорошо подготовленный механик, имеющий достаточный опыт и оборудование, может сделать с неисправным ГБО, однако мы постарались осветить наиболее характерные и актуальные проблемы, с которыми каждый день сталкиваются водители.

Оцените статью:
