Мы постараемся ответить на вопрос: ремонт автомобиля своими руками ваз 2112 16 клапанов по рекомендациям подлинного мастера с максимально подробным описанием.

Видео по капремонту и сборке двигателя, машины марки ВАЗ 2112, а также подробная инструкция с фотосопровождением по разборке мотора ВАЗ 2110.

Ремонт двигателя ВАЗ 2110, как и любой другой модели машины не лёгкая работа, но всё же, выполняемая. Если Вы хоть немного разбираетесь в технике, то сумеете её выполнить. Чтобы осуществить ремонт нужно как минимум разобрать двигатель. Предлагаем Вашему вниманию подсказку, как и в какой последовательности, выполнять такую работу.

3. Снимаем натяжной ролик, ремень привода распределительного вала и дистанционную шайбу, которая установлена под натяжным роликом.

Видео (кликните для воспроизведения).

4. Снимаем с распределительного вала зубчатый шкив.

5. Осуществляем отвинчивание четырёх болтов, тремя из которых прикреплён водяной насос. Откручиваем гайку крепления на задней крышке ремня привода распределительного вала и снимаем крышку.

6. Чтобы снять водяной насос, вставляем отвёртку между блоком и фланцем корпуса насоса и таким образом сдвигаем его с посадочного места. Выполнив эти операции, снимаем водяной насос.

7. С блока цилиндров снимаем головку.

8. Отвинчиваем болты (их 16 штук) крепления масляного картера, затем вместе с прокладкой снимаем его.

9. Отвинчиваем болты (их 3) крепления маслоприёмника и снимаем его. Имейте в виду, что под головками болтов наличествуют пружинные шайбы.

11. Затем осуществите поворот коленвала так, чтобы поршень, который снимается, попал в НМТ (нижнюю мёртвую точку). Необходимо отвинтить две гайки крепления для снятия крышки шатуна.

12. Теперь снимаем крышку шатуна. В случае, когда демонтаж крышки осуществить сложно, можно предварительно стронуть её лёгкими ударами молотка. Может быть, что номер цилиндра на крышке будет незаметным, в таком случае следует промаркировать крышку номером цилиндра.

13. Используя ручку молотка, проталкиваем шатун внутрь цилиндра, затем осторожно вынимаем из цилиндра поршень с шатуном. В процессе нужно следить, чтобы нижней головкой шатуна не коснуться зеркала цилиндра, поскольку таким образом можно повредить его. Остальные поршни снимаем тем же способом.

14. Если нужно снять поршень с шатуна, то маркируем его номером цилиндра, чтобы при осуществлении их установки не перепутать. На шатуне так же, должен быть номер цилиндра: если его не видно, то маркируем и шатун.

16. Отвинчиваем болты (их 6), снимаем держатель заднего сальника коленвала и прокладку. Помните, что под головками болтов наличествуют пружинные шайбы.

17. С коленчатого вала, снимаем зубчатый шкив. В случае, когда в пазу колен вала шпонка сидит не плотно, обязательно её вынимаем, чтобы не потерялась.

18. Отвинчиваем шесть болтов, под головками которых наличествуют пружинные шайбы, и снимаем масляный насос и прокладку.

19. Осуществляем отвинчивание болтов крепления на пяти крышках (на каждой по 2 болта) коренных подшипников.

21. Снимаем коленвал автомобиля ВАЗ 2110.

22. Осуществляем снятие на средней опоре упорных полуколец коленвала.

23. Если не планируется замена вкладышей, то по мере снятия, вынимаем их из постелей блока и из крышек коренных подшипников.

24. На нерабочей стороне маркируем вкладыши относительно постелей и крышек.

25. При наличии необходимости в снятии опор двигателя и кронштейнов генератора, отвинчиваем болты (3 штуки) их крепления и снимаем подводящую трубу водяного насоса, отвинтив её крепление.

26. Снимаем поршневые кольца с использованием специального съёмника. Если нет такого приспособления, то снимаем кольца с поршня, разжав аккуратно замки колец.

27. Снимаем с поршня двигателя авто разжимную пружину маслосъёмного кольца.

28. Стопорные кольца, которые удерживают поршневой палец, снимаем с обеих сторон поршня. В бобышках поршня с целью удобства снятия колец предусмотрены выемки.

Видео (кликните для воспроизведения).

29. Используя подходящую оправку, выталкиваем палец из поршня, затем снимаем поршень с шатуна.

30. Из шатуна и его крышки вынимаем вкладыши. В случае, когда они остались на коленвале, снимаем их с вала. Если не требуется замена вкладышей, то по мере снятия маркируем их относительно номеров крышек и шатунов.

На этом процесс разборки двигателя ВАЗ 2110 завершён. Удачного завершения ремонта.



Изображение - Ремонт автомобиля своими руками ваз 2112 16 клапанов proxy?url=http%3A%2F%2Fcar-exotic.com%2Fimage%2Fauto

Изображение - Ремонт автомобиля своими руками ваз 2112 16 клапанов proxy?url=http%3A%2F%2Fcar-exotic.com%2Fimage%2Fvaz Изображение - Ремонт автомобиля своими руками ваз 2112 16 клапанов proxy?url=http%3A%2F%2Fcar-exotic.com%2Fimage%2Fgaz Изображение - Ремонт автомобиля своими руками ваз 2112 16 клапанов proxy?url=http%3A%2F%2Fcar-exotic.com%2Fimage%2Fford
Изображение - Ремонт автомобиля своими руками ваз 2112 16 клапанов proxy?url=http%3A%2F%2Fcar-exotic.com%2Fimage%2Flancia Изображение - Ремонт автомобиля своими руками ваз 2112 16 клапанов proxy?url=http%3A%2F%2Fcar-exotic.com%2Fimage%2Fmaserati Изображение - Ремонт автомобиля своими руками ваз 2112 16 клапанов proxy?url=http%3A%2F%2Fcar-exotic.com%2Fimage_5%2Fopel Изображение - Ремонт автомобиля своими руками ваз 2112 16 клапанов proxy?url=http%3A%2F%2Fcar-exotic.com%2Fimage%2Fporsche Изображение - Ремонт автомобиля своими руками ваз 2112 16 клапанов proxy?url=http%3A%2F%2Fcar-exotic.com%2Fimage%2Ftoyota
Изображение - Ремонт автомобиля своими руками ваз 2112 16 клапанов proxy?url=http%3A%2F%2Fcar-exotic.com%2Fimage%2Fphoto Изображение - Ремонт автомобиля своими руками ваз 2112 16 клапанов proxy?url=http%3A%2F%2Fcar-exotic.com%2Fimage%2Fhoroscopes Изображение - Ремонт автомобиля своими руками ваз 2112 16 клапанов proxy?url=http%3A%2F%2Fcar-exotic.com%2Fimages%2Frules_pdd-2015-1 Изображение - Ремонт автомобиля своими руками ваз 2112 16 клапанов proxy?url=http%3A%2F%2Fcar-exotic.com%2Fimages%2Frules_pdd-2012-1 Изображение - Ремонт автомобиля своими руками ваз 2112 16 клапанов proxy?url=http%3A%2F%2Fcar-exotic.com%2Fimages%2Frules_pdd-2008-1

Изображение - Ремонт автомобиля своими руками ваз 2112 16 клапанов proxy?url=http%3A%2F%2Fcar-exotic.com%2Fimage%2Fvaz-auto


Изображение - Ремонт автомобиля своими руками ваз 2112 16 клапанов proxy?url=http%3A%2F%2Fcar-exotic.com%2Fimage%2Fs18скачать фото на мобильник
Изображение - Ремонт автомобиля своими руками ваз 2112 16 клапанов proxy?url=http%3A%2F%2Fcar-exotic.com%2Fimage%2Fvaz-2110-cars

Руководство по эксплуатации, техническому обслуживанию и ремонту автомобиля ВАЗ 2110 , ВАЗ 2111, ВАЗ 2112

Раздел 1. Описание, общие сведения, габаритные размеры автомобиля
Идентификационные номера автомобиля
Технические характеристики автомобилей

Раздел 2. Органы управления и контрольные приборы
Органы управления в передней части салона
Органы управления на накладке туннеля пола
Блок индикации бортовой системы контроля, иммобилайзер и органы управления отопителем
Панель (щиток) приборов

Раздел 4. Инструменты, приспособления и эксплуатационные материалы
Универсальный инструмент
Специальные инструменты и приспособления
Эксплуатационные материалы

Раздел 10. Подвеска, колеса и шины
Передняя подвеска
Шаровая опора стойки – снятие и установка
Стойка передней подвески (без поворотного кулака) – снятие и установка
Стойка передней подвески – разборка и сборка
Подшипник ступицы переднего колеса – замена (без снятия поворотного кулака с автомобиля)
Поперечный рычаг передней подвески – снятие и установка
Поперечный рычаг передней подвески – замена сайлентблоков (резинометаллических шарниров)
Продольная растяжка передней подвески – снятие и установка
Передняя поперечина передней подвески – снятие и установка
Стабилизатор поперечной устойчивости – снятие, установка, замена подушек и стоек
Задняя подвеска
Амортизатор и пружина задней подвески – снятие и установка
Подшипник ступицы заднего колеса – замена
Колеса и шины
Колеса и шины – проверка технического состояния
Шины – проверка давления
Колесо – замена
Бескамерная шина – ремонт

Читайте так же:  Ремонт тормозных барабанов своими руками

Раздел 11. Рулевое управление
Рулевое колесо – снятие, установка, замена
Декоративные накладки рулевой колонки – снятие и установка
Механизм наклона рулевой колонки – регулировка
Рулевая колонка в сборе – снятие, установка, замена
Подшипники рулевого вала – замена
Наконечник рулевой тяги – снятие, установка, замена
Рулевые тяги – снятие, установка, замена
Рулевой механизм в сборе с рулевыми тягами – снятие, установка, замена
Пыльник рулевой рейки – снятие, установка, замена

Раздел 15. Система вентиляции и отопления салона
Фильтр системы вентиляции салона – замена
Блок управления отоплением и вентиляцией – снятие и установка
Датчик температуры воздуха в салоне – снятие, установка, замена
Отопитель салона – снятие, установка, замена
Радиатор отопителя – снятие, установка, замена
Вентилятор отопителя – снятие, установка, замена
Дополнительный резистор отопителя – снятие и установка
Микромотор-редуктор с датчиком положения заслонки отопителя – снятие и установка

полезные советы автомобилисту

Автомобили семейства ВАЗ-2112 выпускались с одним из двух 16-клапанных двигателей – 21124 и 21120. Рабочий объём у этих моторов разный, а деталь под названием «ГБЦ» используется одна – её обозначают цифрами 2112-1003011. Ходят слухи, что головка блока цилиндров от мотора 21120 не подходит к 24-му двигателю, а вот обратная замена возможна. Однако в каталоге запчастей есть только один артикул, и он подходит для двух моторов сразу. Дальше рассматривается, какие действия по ремонту ГБЦ ВАЗ-2112 можно выполнить самим. Будем говорить только о 16-клапанниках.

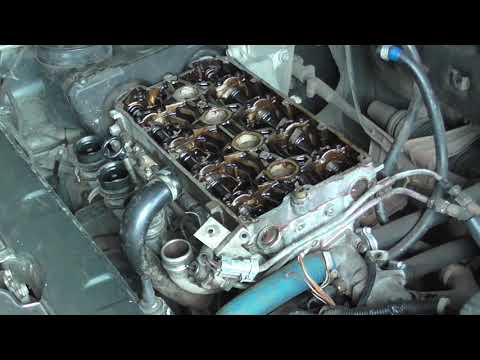

Пример с выполнением демонтажа у нас показан на видео. Смотрим.

Прежде всего, чтобы добраться до головки блока цилиндров, нужно снять крышку ГБЦ. Для разных 16-клапанников эта операция отличается, и артикулы крышки тоже выглядят по-разному: 2112-1003260 (-10) и 21124-1003260.

Крышка от ДВС ВАЗ-21124 (1,6 л)

Снять нужно будет и ремень ГРМ – тут отличий у разных моторов не наблюдается.

Рассмотрим, как от ГБЦ можно открепить выхлопной коллектор. На двигателе 21120:

    Снимают приёмную трубу глушителя: отворачивают две гайки 1 (ключ «на 13»), удаляют прижимную планку, откручивают шесть гаек 2 (ключ «на 14») и выполняют демонтаж, не забыв отключить кислородный датчик. На фото показаны три гайки из шести.

Всё важное находится под экраном

Теперь речь пойдёт о двигателе 21124:

  1. Отключаем оба датчика кислорода. Откручиваем три гайки крепления защитного экрана (ключ «на 10») и разбираем кронштейн, отвернув четыре гайки ключом «на 13».

Как разобрать крепёжный кронштейн

Операция с дополнительным глушителем

Здесь мы считали, что от модуля впуска был отсоединён шланг ВУТ. В финале на любом из двигателей откручивают свечи (трубчатый ключ «на 16»).

Моменты затяжки крепёжных винтов приводятся в другом тексте. Вообще же на хэтчбеках ВАЗ-2112 ремонт ГБЦ начинают с того, что заменяют «вытянутые» винты новыми. Длина должна составлять 95 мм или меньше.

Порядок откручивания (слева) и заворачивания крепёжных винтов

Взяв широкую стальную линейку, выполняют проверку:

Замеры проводят вдоль каждой из диагоналей. Используйте набор щупов.

Чтобы снять любой клапан, потребуется удалить распредвал. Все винты на корпусе подшипников надо отворачивать равномерно, а затягивают их с усилием 10 Н*м. Гидрокомпенсатор можно будет удалить магнитом, а затем клапан рассухаривают, сжав пружину съёмником (см. фото).

В каналах клапанов может находиться нагар. Его счищают:

  • Плоской отвёрткой;
  • Шлифовальным войлоком.

Притирку проводят так: на клапан одевают патрубок из резины, наносят пасту с алмазной крошкой (одну каплю), затем клапан вдавливают в канал и прокручивают. Можно будет поменять и маслосъёмные колпачки (2112-1007026). Тут не обойтись без специального съёмника.

На любом авто, в том числе на ВАЗ-2112, ремонт ГБЦ сводится к чистке и проверке, а также к исправлению дефектов геометрии. В последнем случае речь идёт о фрезеровке. Наличие трещин и сколов – повод для замены, а не для ремонта.

Прогоревший клапан видно сразу.

Прогорел один клапан в цилиндре 2

В каждом клапанном канале обнаружился нагар.

Слой нагара в каналах ГБЦ

Ремонт: чистка всех каналов, замена клапана с выполнением притирки.
Непосредственное выполнение ремонта ГБЦ ВАЗ 2112 потребует несколько операций, в которых необходимо некоторое специальное оборудование. Конечно, в домашних условиях нет такой возможности, и автолюбители просто проводят замену изношенных деталей. Далее, рассмотрим процесс ремонта головки блока, а также некоторые нюансы, связанные с этой работой.

Прежде чем, приступить непосредственно к процессу ремонта ГБЦ стоит отметить, что головка должна быть полностью разобрана и куплены все необходимые запасные части. Рассмотрим процесс полного капитального ремонта головка блока цилиндров.

Процесс мойки автомобильных запасных частей горячим керосином

Для того чтобы помыть головку, она должна быть полностью разобрана, то есть демонтированы все детали, которые можно легко снять. Для полноценной мойки необходимо 12 литров горячего керосина. На автосервисах это делают при помощи распылителя, который подает жидкость под давлением. Так, смывается вся грязь и остатки металличесской стружки. Мойка проводится до тех пор, пока ГБЦ не станет полностью чистой.

Читайте так же:  Котлы навьен ремонт своими руками

Процесс опрессовки головки блока цилиндров

Опрессовка – это процесс, при котором проверяется целостность детали. Опрессовку можно проводить двумя способами, которые в принципе похожи. Первый – закрытие всех щелей и наполнение водой деталь. Есть, где-то проступит или потечет вода, то нарушена целостность и необходим ремонт. Второй способ – закрываются все щели, и головка погружается в водный раствор. Сразу будет видно, где имеет место разгерметизации детали. В случае, если целостность головки нарушена, то необходимо реставрировать ее.

Прежде чем перейти к остальным этапам капитального ремонта, необходимо снять седла клапанов. В лучшем случае, они легко выбьются с посадочного места, а если нет, то придется применить русскую смекалку.

Клапан приваривается к седлу и выбивается из посадочного места

Итак, что же делать если седла клапанов не выбиваются? Решение простое. Необходимо приварить к ним трубку, чтобы рабочий конец проходил через канал направляющей втулки и выбивать, пока седло не соскочит с посадочного крепления. Конечно, на кольце места крепления седла могут образоваться трещины или отколоться кусочек. После совершения процедуры необходимо осмотреть место и при необходимости заварить аргоновой сваркой.

Зачастую, ремонт головки блока цилиндров не обходится без проверки плоскости. Это можно совершить, обратившись на автосервис, который имеет проверочный стенд, или попросить у соседа по гаражу специальную линейку для промера плоскости ГБЦ.

Замер плоскости ГБЦ на деформацию при помощи металической линейки и щупа

Важно! Рекомендуется отдавать такие головки блоков именно на автосервис с надлежащим оборудованием, поскольку только там смогут и промерять плоскость и прошлифовать ее до нужного размера.

Итак, если на головке блока имеется деформация или плоскость имеет прогиб, то необходимо ее отшлифовать. Делается эта операция на специальном плоскошлифовальном станке. Обычно, автомастера рекомендуют не убирать более 10 мм толщины. Рассмотрим возможные варианты шлифовки ГБЦ по размерности:

  • Ремонт 1 – 1-2,5 мм;
  • Ремонт 2 – 2,5-5 мм;
  • Ремонт 3 – 5-7,5 мм;
  • Ремонт 4 – 10 мм – максимально допустимое значение для шлифовки ГБУ ВАЗ 2112.

Процесс шлифовки поверхности ГБЦ

Примечание! Если убрать толщину плоскости более 10 мм, то это может привести к неверной работе механизма ГРМ, потери мощности и увеличению расхода ГСМ.

Аргонная сварка – это сварочные работы, которые проводятся по алюминию. Для этого используется специальный газ – аргон. Так, для устранения трещин и заваривания дефектов посадочных мест седел клапанов требуется их заварить, а после этого провести фрезерные работы на специальном оборудовании.

Процесс восстановления трещин в ГБЦ при помощи аргонной сварки

После того, как проведенные работы по сварке и фрезерованию необходимо довести поверхность до готовности. Для этого головку блока цилиндров размещают на специальном стенде, где проводится полировка поверхность при помощи специальной пасты производства АБРО или ее аналогов. Это необходимо для того, чтобы поверхность не имела шероховатостей. Когда эта процедура закончена, необходимо еще раз провести мойку детали от металлической стружки и остатков рабочего материала.

Сборку ГБЦ лучше всего проводить на специальном стенде

Когда головка блока обработана и помыта можно приступить непосредственно к ее сборке. Но, перед этим нужно провести приготовительные работы. Рассмотрим все этапы сборки последовательно:

  1. Корпус ГБЦ устанавливается в специальную печь для нагревания.
  2. Тем временем проводятся замеры посадочного места клапана к седлу, разворачиваются направляющие втулки.
  3. Когда ГБЦ нагрелась, ее достают с печи. На горячую, устанавливают седла клапанов.

Изображение - Ремонт автомобиля своими руками ваз 2112 16 клапанов proxy?url=http%3A%2F%2Fcarfrance.ru%2Fwp-content%2Fuploads%2F2016%2F10%2Fustanovka-bronz-napravljauwih-500x280

Изображение - Ремонт автомобиля своими руками ваз 2112 16 клапанов proxy?url=http%3A%2F%2Fcarfrance.ru%2Fwp-content%2Fuploads%2F2016%2F10%2Fustanovka-bronz-napravljauwih-500x280

Изображение - Ремонт автомобиля своими руками ваз 2112 16 клапанов proxy?url=http%3A%2F%2Fcarfrance.ru%2Fwp-content%2Fuploads%2F2016%2F10%2Frazmeru-napravljauwih-i-klapanov-500x248

Изображение - Ремонт автомобиля своими руками ваз 2112 16 клапанов proxy?url=http%3A%2F%2Fcarfrance.ru%2Fwp-content%2Fuploads%2F2016%2F10%2Frazmeru-napravljauwih-i-klapanov-500x248

На специальном стенде проходит обработка фаски клапана

Этапы процесса шорошки седла клапана

Процесс притирки клапанов

Таким образом, проводится капитальный ремонт головки блока цилиндров 16-клапанного двигателя ВАЗ 2112. Этот процесс на автосервисе займет 1-2 дня, а вот у себя в гараже автолюбитель может потратить времени намного больше, поскольку скажется нехватка инструмента. Так, рекомендуется проводить ремонт ГБЦ на автосервисах, где все сделает намного быстрее и качественнее. Конечно, это ударит по карману, поскольку качественный и капитальный ремонт этот детали будет стоить в среднем около 7000-10000 руб. вместе с запасными частями.

На этом сайте вы найдете очень много полезной и необходимой информации для ремонта и технического обслуживания автомобилей ВАЗ 2110, 2111, 2112 своими руками.

В отличие от других подобных проектов, которые в основном копируют материалы из печатных руководств по эксплуатации, этот сайт содержит только оригинальные материалы.

Все инструкции приводятся наглядно на личном опыте, с использованием так называемого экспериментального автомобиля, который был куплен именно для этих целей.

Изображение - Ремонт автомобиля своими руками ваз 2112 16 клапанов proxy?url=http%3A%2F%2Fmasteravaza.ru%2Fwp-content%2Fuploads%2F2014%2F05%2Fzamena-klapanov-dvigatelya-vaz-2112-600x400

16-ти клапанный двигатель ВАЗ 2112

На автомобиле ВАЗ 2112 установлен четырехцилиндровый инжекторный рядный двигатель. Распределительные валы расположены вверху, ременный привод имеет газораспределительный механизм.
В корпусе узла нормальная рабочая температура составляет 90 градусов. По данным производителя ресурс двигателя составляет 150 тысяч километров, практически его используют более 250 тысяч километров.
Недостатком устройства является использование ремня ГРМ, который при обрыве гнет клапана, что требует их замену. В статье предлагается прочитать, каким образом своими руками выполнить ремонт двигателя ВАЗ 2112.

Для решения проблемы сохранения клапанов от деформации при обрыве ремня ГРМ можно установить поршни от 124 мотора, но в этом случае теряется несколько лошадиных сил. Поэтому при использовании ременной передачи, как указывает инструкция, нужно периодически прислушиваться к звуку, который издает привод.
Итак:

  • Вначале износа начинают на холодную пищать ролики, затем шуршать, потом разрушаться.
  • Начинает течь помпа, что приведет к наличию охлаждающей жидкости на ремне.
  • Пришедшие в негодность сальники, приводят к попаданию на ремень масла.
  • При износе валов начинается сползание ремня в сторону, который затем трется о реборду ролика, что создает на холодную скрежет.
  • Сползать ремень может из-за искривления роликов.
  • Все перечисленные причины могут привести к разрыву ремня и как следствие деформацию клапанов.
Читайте так же:  Ремонт обуви своими руками каблук

Прежде всего, необходимо разобрать блок клапанов двигателя ВАЗ 2112:

  • Снимаются все детали, которые крепятся к ГБЦ: ГРМ, шкивы, термостат, ролики, впускной коллектор, выхлопная труба, отсоединяются все провода.
  • Отсоединяется клапанная крышка.
  • На дрель одевается щеточка и до блеска протираются цилиндры от нагара, для чего коленвал нужно прокрутить два раза.
  • Специальным приспособлением, зажимающим пружину, рассухариваются клапана и вынимаются пинцетом.
  • На край клапана намазывается алмазная крошка, как показано на фото.

Нанесение алмазной крошки на клапан

  • На конец направляющего клапана надевается резиновый патрубок и двумя руками клапан прокручивается. Притирку нужно производить до образования кольцеобразного равномерного следа на седле и тарелке клапана.

Совет: Для увеличения трения клапан немного нужно тянуть вниз .

  • Тщательно удаляются остатки притирочной пасты с седла и клапана.

Изображение - Ремонт автомобиля своими руками ваз 2112 16 клапанов proxy?url=http%3A%2F%2Fmasteravaza.ru%2Fwp-content%2Fuploads%2F2014%2F05%2F16-ti-klapannyy-dvigatel-vaz-2112

  • Устанавливается клапан на место.
  • Если притирка не помогает, зазор не уменьшается, клапан подлежит замене.
  • Сборка выполняется в обратном порядке.

При установке в головке блока цилиндров 16 клапанов достигается рекордная мощность двигателя, будет он турбированным или атмосферным.
Итак:

  • К увеличению мощности ведет намного большее наполнение тепловоздушной смесью цилиндров. Так 8 клапанный двигатель ВАЗ 2112 с объемом 1500 куб. сантиметров имеет 77 лошадиных сил, а 16 клапанный двигатель в ВАЗ 2112, имеющий такой же объем, выдает до 90 лошадиных сил.
  • Изменение формы камеры сгорания позволяет повысить детонационную стойкость мотора с 16 клапанами. Этот показатель важен, особенно когда используется топливо низкого качества.
  • В таких устройствах лучше работает система охлаждения двигателей, что увеличивает надежность и долговечность узла.
  • При компоновке тракты впускной и выпускной разнесены в разные стороны от головки на ВАЗ 2112 с 16 клапанным двигателем. Это облегчает монтаж правильных коллекторов – впускных и выпускных.

Для увеличения мощности 8 –ми клапанного двигателя его можно оснастить 16-ти клапанной головкой блока цилиндров.
Для этого разбирается на ВАЗ 2112 двигатель 8 клапанный и выполняется замена деталей:

  • Меняются болты, притягивающие к блоку цилиндров головку, которые отличаются от 16-ти клапанного устройства диаметром и длиной. При установке блока цилиндров и головки от разных двигателей требуются модифицированные болты.
    В этом случае болты используются диаметром как у 8-ми клапанного, а длиной – 16-ти клапанного двигателей.
  • Для монтажа 16-ти клапанной головки нужно рассверлить отверстия для установки болтов.
  • Дорабатывается и прокладка головки, ее отверстия тоже рассверливаются.
  • Установка модифицированных болтов увеличивает надежность двигателя.
  • Перед монтажом головки блока собирается сам блок цилиндров.
  • Поршни 16-ти и 8-ми клапанов отличаются. Поэтому их нужно заменить.
  • Если на автомобиле установлены старые шатуны, используемые на ВАЗ 2108, то их нужно заменить на другие, от ВАЗ 2110. Связано это с тем, что в старых шатунах запрессовывается поршневой палец, а 16-ти клапанные поршни могут монтироваться только в шатун нового образца.
  • После сборки мотора необходимо выполнить доработку проводки. Связано это со смещением некоторых датчиков, что приводит к удлинению проводов для них.

Совет: Чтобы не было дополнительных трат, связанных с заменой блока управления двигателем, нужно старый модуль зажигания оставить и подключить его, посредством высоковольтных проводов, к свечам зажигания.

  • Последней операцией блок управления двигателем ВАЗ 2112 16 клапанный настраивается с помощью специальной программы.

Совет: Для получения увеличения мощности можно установить тюнинг выпускного коллектора, его цена гораздо меньше, чем у стандартного 16-ти клапанного коллектора с катализатором.

Так получается для ВАЗ 2112 двигатель 16 клапанов. 8 клапанов заменяются на 16, что увеличивает мощность и надежность автомобиля.

На ВАЗ 2112 16 клапана тюнинг двигателя делается для увеличения его мощности и надежности:

  • Самым простым и стандартным способом увеличить мощность двигателя ВАЗ 2112 является замена распредвалов на СТИ-1 (стандартного ресивера).
  • Установка легкой ШПГ от 126 двигателя.
  • Замена дроссельной заслонки до диаметра 54 – 56 миллиметров.

После таких изменений на выходе получается мощность 120 л.с.
Увеличить мощность до 150 л.с. можно путем:

  • Установки широкофазных распределительных валов.
  • Использованием легких Т-образных клапанов.
  • Выполнением доработки впускного коллектора ГБЦ.

Для получения повышенной мощности можно установить компрессор.

Изображение - Ремонт автомобиля своими руками ваз 2112 16 клапанов proxy?url=http%3A%2F%2Fmasteravaza.ru%2Fwp-content%2Fuploads%2F2014%2F05%2F8-klapannyy-dvigatel-vaz-2112-600x450

Установка компрессора на ВАЗ 2112

Как на ВАЗ 2112 16 клапанный двигатель устанавливается подобное устройство можно посмотреть на видео. Мощность мотора будет более 130 л.с.
Своевременная замена и ремонт клапанов увеличит надежность и долговечность двигателя.

На ВАЗ 2112 устанавливались 8-ми и 16-ти клапанные двигатели. Как показала практика, 16-клапання система намного лучше. В первую очередь, это связано с потреблением горючего и надёжностью силового агрегата.

Изображение - Ремонт автомобиля своими руками ваз 2112 16 клапанов proxy?url=http%3A%2F%2Favtodvigateli.com%2Fwp-content%2Fuploads%2F2017%2F10%2Fvaz-2112-16-klapanov_01

16 клапанный двигатель ВАЗ 2112, все его версии, обладают высокими техническими характеристиками. Ходит множество споров, по поводу эффективности силовых агрегатов, но большинство мнений и количество проданных транспортных средств говорит само за себя. Устройство моторов настолько простое, что ремонт двигателя ВАЗ 2112 автомобилисты проводят своими руками.

Читайте так же:  Штифт накала вебасто термо топ с ремонт своими руками

ВАЗ 2112 (двигатель) выходил в нескольких вариантах. Это связано с модернизацией и выпуском новых силовых агрегатов. Итак, рассмотрим, какие моторы присутствовали на ВАЗ 2112 с 16-ти клапанным механизмом:

На все силовые агрегаты Лада 2112 устанавливалась 5-ступенчатая механическая коробка передач.

Техническое обслуживание, характерное для автомобилей производства АвтоВАЗ. Основные операции проведения обслуживания являются — замена масла и масляного фильтра. Для смены смазочной жидкости необходимо 3,2 литра моторного масла. В свою очередь, в мотор влезает 3,5 литра смазки.

Рекомендуется заливать полусинтетические моторные масла с маркировкой — 5W-30, 5W-40, 10W-40, 15W40.

Карта технического обслуживания выглядит следующим образом:

ТО-1: Замена масла, замена масляного фильтра. Проводиться после первых 1000-1500 км пробега. Этот этап ещё называют обкаточный, поскольку происходит притирка элементов мотора.

ТО-2: Второе техническое обслуживание проводиться спустя 10000 км пробега. Так, Снова меняются моторное масло и фильтр, а также воздушный фильтрующий элемент. На данном этапе также проводится замер давления на двигателе и регулировка клапанов.

Изображение - Ремонт автомобиля своими руками ваз 2112 16 клапанов proxy?url=http%3A%2F%2Favtodvigateli.com%2Fwp-content%2Fuploads%2F2017%2F10%2Fvaz-2112-16-klapanov_02

ТО-3: На данном этапе, который выполняется спустя 20000 км, проводиться стандартная процедура замены масла, замена топливного фильтра, а также диагностика всех систем мотора.

ТО-4: Четвёртое техническое обслуживание, пожалуй, самое простое. Спустя 30000 км пробега меняется только масло и масляный фильтрующий элемент.

ТО-5: Пятое ТО для двигателя, как второе дыхание. На этот раз меняется много чего. Итак, рассмотрим, какие элементы полежат замене в пятом техническом обслуживании:

  • Замена масла.
  • Замена фильтра масляного.
  • Замена воздушного фильтра.
  • Замена топливного фильтрующего элемента.
  • Меняются ремень ГРМ и ролик.
  • При необходимости ремень генератора.
  • Водяной насос.
  • Прокладка клапанной крышки.
  • Другие элементы, которые необходимо заменить.
  • Регулировка клапанов, при которой регулируется газораспределительный механизм.

Последующее проведение технического обслуживания проводится согласно карты проведения 2-5 ТО по соответствующему пробегу.

Хоть моторы, устанавливаемые на ВАЗ 2112, и считаются достаточно выносливыми, но не обойдётся без поломки силовых агрегатов. Так, наиболее частыми проблемами можно считать: плавают обороты, движок глохнет или плохо заводится. Причиной такого поведения могут служить разные факторы. Ремонт ВАЗ 2112 двигателя, автолюбители предпочитают, в основном, проводить своими руками, поскольку это дешевле.

Со временем эксплуатации силовых агрегатов, на первых моторах были замечены частые неисправности системы охлаждения, связанные с работоспособностью термостата и водяного насоса. Но, на следующих поколениях движков, эта хроническая неисправность была решена.

Тюнинг двигателя ВАЗ 2112 бывает двух видов — механический и программный. Первый вид подразумевает расточку блока цилиндров под новую поршневую группу и замена всех деталей, таких как клапаны, шатуны, коленчатый вал, распредвалы, на облегчённые. Это позволит уменьшить вес мотора, а соответственно повысить технические показатели и аэродинамику. При правильной переборке силового агрегата, мощность двигателя ВАЗ можно увеличить вдвое.

Изображение - Ремонт автомобиля своими руками ваз 2112 16 клапанов proxy?url=http%3A%2F%2Favtodvigateli.com%2Fwp-content%2Fuploads%2F2017%2F10%2Fvaz-2112-16-klapanov_03

Не стоит забывать, что установка турбины и прямоточного выхлопа на ВАЗ позволит добавить ДВС, ещё немного силушки, без изменения объёма. Стоит помнить, что при механической переделке, в обязательном порядке устанавливается новая система охлаждения, поскольку старая не выдержит таких нагрузок и выдаваемых температур. Обычно, рабочая температура двигателя ВАЗ 211216 клапанов составляет 87-103 градуса Цельсия, и если оставить старую систему ОЖ, то она не будет справляться и мотор начнёт перегреваться и сгорит.

Второй вариант — чип тюнинг ВАЗ 2112. Это программная модернизация автомобильного двигателя. Схема расшифровки прошивок:

Прошивки маркируется изготовителем алфавитно-цифровым кодом, разделённом на 5 групп.

  • первая группа — буква и цифра обозначает тип (семейство) контроллера:
    • J4 — блоки управления (ЭБУ) Январь-4/4.1;
    • J5 — блоки управления Январь-5.1/5.1.1/5.1.2;
    • V5 — блоки управления VS-5.1 (НПО «Итэлма»);
    • М1 — блоки управления Мотроник М1.5.4 (М1.5.4N); N (New) — новая аппаратная реализация
    • M7 — блоки управления Мотроник MP7.0
  • вторая группа — буква обозначает автомобиль, состояние разработки или шифр темы:
    • V — автомобили ВАЗ с передним приводом семейств 2108, 2110, 2112;
    • N — семейство автомобилей с полным приводом ВАЗ;

Исключение почему-то составили прошивки для классики, например, J5V26L52 и пр.

  • третья группа — две цифры обозначает условный номер комплектации (00…99); для переднеприводных автомобилей ВАЗ существуют следующие номера:
    • 03 — нормы токсичности Евро-2, 8-ми клапанный 1.5л двигатель;
    • 05 — нормы токсичности Евро-2, 16-ти клапанный 1.5л двигатель;
    • 07 — нормы России, 16-ти клапанный 1.5л двигатель;
    • 13 — нормы России, 8-ми клапанный 1.5л двигатель.
    • 26 — нормы России, 8-ми клапанный 1.45л двигатель. Задний привод (классика).
  • четвертая группа — буква, обозначает порядковый уровень ПО (A…Z), чем дальше буква в алфавите, тем новее уровень ПО;
  • пятая группа — две цифры, обозначает версию калибровки (00…99), чем больше номер, тем новее калибровки.

Новые блоки Bosch M7.9.7 и Январь 7.2 и Микас 10 имеют другую, пока непривычную идентификацию.

  • В них первая группа — одна буква — код производителя
    • I — Итэлма
    • B — Bosch
    • А — Автэл
  • вторая группа — одна цифра — модель контроллера
    • 1 — M10
    • 1 — M7.9.7
    • 2 — Январь 7.2
  • третья группа — 3 знака(цифро-буквенный код) — условное обозначение проекта по внутренней ВАЗ-овской классификации.
    • 03Е — проект 2111, Евро II
    • 18E — проект 2111, Евро III
    • 04D — проект 21114, Евро II
    • 18D — проект 21114, Евро III
    • 05D — проект 21124, Евро II
    • 08D — проект 21124, Евро III
    • 20E — проект 21214, Евро II
    • 21E — проект 21214, Евро III
    • 22H — проект 21214, Евро III
    • 01C — проект 11183, Евро II
    • C02 — проект 11183, Евро III
    • 02C — проект 11183, Евро III
    • 73D — проект 11184, Евро III
    • 73C — проект 21126, Евро III
    • C02 — проект 11183, Евро III
    • 26F — проект 21067, Евро II
    • 26E — проект 21067, Евро II
  • четвертая группа — 1 буква — версия ПО.
  • пятая группа — 2 цифры — номер калибровки
Читайте так же:  Ремонт утюга bosch sensixx x da70 своими руками

Изображение - Ремонт автомобиля своими руками ваз 2112 16 клапанов proxy?url=http%3A%2F%2Favtodvigateli.com%2Fwp-content%2Fuploads%2F2017%2F10%2Fvaz-2112-16-klapanov_04

  • B103EQ09 — Bosch, М7.9.7, проект 03E, версия ПО — «Q», номер калибровок 09
  • I203EK34 — Итэлма, Январь 7, проект 03E, версия ПО — «К», номер калибровок 34

Классификация обозначений тюнинговых прошивок. Как правило общих правил нет, но часто используют данную схему классификаций тюнинговых прошивок:

Калибровки переднеприводных ВАЗов — «V», заменены на:

  • «А» — для прошивок на нестандартное «железо»
  • «B» — «Butan» — прошивки для работы на сжиженном газе.
  • «С» — «Cam» — прошивки под нестандартные распредвалы.
  • «D» — «Dynamic» — для динамичных прошивок
  • «Е» — «Economy» — для экономичных прошивок.

Двигатель ВАЗ 2112 16-клапанов показал себя, как надёжный и достаточно ремонтопригодный силовой агрегат. Наиболее мощным представителем является ДВС ВАЗ 2112 1.6 литра 16V. Ремонт шестнадцати клапанного мотора большинство автолюбителей проводит своими руками. Восстановление силового агрегата достаточно простое, поскольку он имеет простые конструктивные особенности.

Устройство и тенические характеристики автомобилей ВАЗ десятого семейства.

Автомобили ВАЗ принадлежат к той немногочисленной категории авто, которые можно починить самостоятельно своими руками, и при этом ремонт автомобиля не “влетит вам в копеечку”, а потребует минимальных материальных затрат. В разделе приведены подробно все технические характеристики легковых автомобилей ВАЗ ВАЗ 2110, ВАЗ 2111, ВАЗ 2112. Лада Калина, Лада Приора будут рассмотрены в соответствующих разделах сайта. Автомобили ВАЗ 2101, ВАЗ 2102, ВАЗ 2103, ВАЗ 2104, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107 (классика), ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 (Лада Самара), ВАЗ 2114, ВАЗ 2115 , т.е авто с перспективой “вымирания” будут рассмотрены более кратко.

ВАЗ-2110, -2111, -2112 (десятое семейство) и их модификации – пятиместные легковые автомобили с передним расположением двигателя. Кузов ВАЗ 2110, 2111, 2112 – несущей конструкции, цельнометаллический, сварной. Тип кузова: ВАЗ-2110 – седан, ВАЗ-2111 универсал, ВАЗ-2112 – хэтчбек. Двигатели ВАЗ 2110, 2111 – четырехцилиндровые, рядные, четырехтактные, бензиновые, объемом 1,5 л и мощностью (по DIN 70020) от 52,5 до 68,8 кВт (71,4-93,6 л.с.), с системой впрыска топлива и трехкомпонентным каталитическим нейтрализатором с обратной связью или без нейтрализатора (ранее на часть автомобилей устанавливались карбюраторные двигатели без нейтрализатора). У автомобилей с двигателем мод. 2112 (16-клапанным) – другая схема подвески силового агрегата (на четырех опорах вместо трех – для компенсации увеличенного крутящего момента), сцепление с измененными характеристиками нажимной пружины и демпферных пружин ведомого диска, колеса с посадочным диаметром обода 13 дюймов (8 клапанный двигатель), 14 дюймов (16 клапанный).

Схема соединений системы управления двигателем ВАЗ-2111 с распределенным впрыском топлива под нормы токсичности ЕВРО-2 (контроллеры МP7.0) автомобилей ВАЗ 21102, 2111, 21122

Схема соединений системы управления двигателем ВАЗ-2111 с распределенным впрыском топлива под нормы токсичности ЕВРО-2 (контроллеры МP7.0) автомобилей ВАЗ-21102, -2111, -21122.

Схема соединений системы управления двигателем ВАЗ-2111 с распределенным впрыском топлива под нормы токсичности ЕВРО-2 (контроллеры М1.5.4N, “Январь 5.1”) автомобилей ВАЗ 21102, 2111, 21122

Схема соединений системы управления двигателем ВАЗ-2111 с распределенным впрыском топлива под нормы токсичности ЕВРО-2 (контроллеры М1.5.4N, “Январь 5.1”) автомобилей ВАЗ-21102, -2111, -21122

Схема соединений системы управления двигателем ВАЗ-2111 с распределенным впрыском топливапод нормы токсичности России (контроллер М1.5.4) автомобилей ВАЗ 21102 2111 21122

Схема соединений системы управления двигателем ВАЗ-2111 с распределенным впрыском топливапод нормы токсичности России (контроллер М1.5.4) автомобилей ВАЗ-21102 2111 21122. На схеме не показаны точки соединения розово-черных, красных и зеленого с красной полоской проводов.

В этой статье приведена принципиальная электросхема для автомобиля ВАЗ-21102, указаны датчики, осветительные лампы, другие элементы и приведены их соединеия на электрической схеме.

Принципиальная электросхема автомобиля ВАЗ 2110. Схема приведена для одной из самых простых модификаций машины 2110, то есть без контроллера и инжектора.

Автомобили ВАЗ-2111, -2112 отличаются от ВАЗ-2110 задней частью кузова. К съемным деталям кузова, кроме дверей, капота, передних крыльев и бамперов, относится дверь задка. Заднее сиденье – со складывающимися в соотношении 1:2 подушкой и спинкой (справа – одноместное сиденье, слева – двухместное), что позволяет увеличить вместимость багажного отделения.

Изображение - Ремонт автомобиля своими руками ваз 2112 16 клапанов photo3432
Автор статьи: Артем Кондратьев

Добрый день! Я Артем. Чуть меньше 9 лет работаю слесарем и мне нравиться работать руками. Когда создаешь новые полезные вещи или возвращаешь к жизни сломанные предметы. Разве это не прекрасно? Рекомендую, перед реализацией идей с моего сайта, проконсультироваться со специалистами. Удачного рабочего дня!

Обо мнеОбратная связь
Оцените статью:
Оценка 5 проголосовавших: 1

ОСТАВЬТЕ ОТВЕТ

Please enter your comment!
Please enter your name here
