Бензопила – достойная замена ручным пилам и топорам. Сегодня этот инструмент имеется почти в каждом домашнем хозяйстве — он незаменим при обустройстве приусадебного участка, строительстве и ремонтных работах. Интенсивная эксплуатация и неправильный уход за инструментом могут привести к преждевременному выходу его из строя. Однако владельцу бензопилы вовсе необязательно сразу обращаться в мастерскую – многие из неисправностей, которые могут случиться с ней в процессе эксплуатации, вполне реально устранить самостоятельно.

Основным условием для успешного ремонта является правильная диагностика. Поэтому чтобы определить, почему бензопила вышла из строя и, главное, как заставить ее снова работать, в первую очередь необходимо знать особенности ее конструкции.

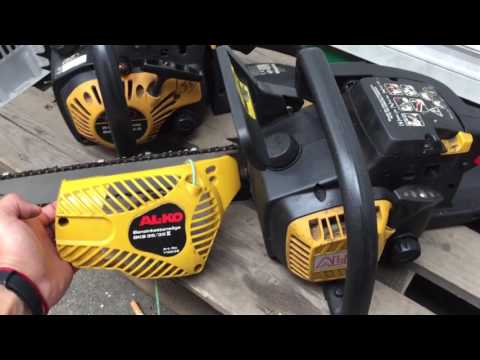

Видео (кликните для воспроизведения).

Следует отметить, особой сложностью она не отличается, так как включает:

  • двигатель (двухтактный бензиновый);
  • функциональную часть (пильную шину и цепь);
  • системы, которые обеспечивают совместную работу этих двух узлов (зажигание, фильтрация, смазка и т.д.), то есть инструмента в целом. Изображение - Ремонт бензопилы алко своими руками proxy?url=http%3A%2F%2Fdm-st.ru%2Fwp-content%2Fuploads%2F2014%2F12%2FKonstrukcija-benzopily-550x344

С целью упрощения диагностики неисправностей их принято различать на две основные категории:

  • неисправности двигателя;
  • неисправности других узлов бензопилы.

Наиболее часто сбои возникают в системах двигателя, однако и остальные части инструмента вследствие интенсивной эксплуатации или неправильного ухода могут в любой момент выйти из строя. Как же определить, где именно случилась поломка? В этом нам поможет простая логика.

Если проблема в двигателе, он будет:

  • не заводиться;
  • глохнуть;
  • неустойчиво работать;
  • перегреваться;
  • дымить;
  • развивать недостаточную мощность.

Что до всех остальных неисправностей, как правило они проявляют себя при нормально работающем моторе.

Если бензопила не заводится, первое, что нужно сделать, это проверить наличие в баке топливной смеси. Кстати, ее необходимо готовить в пропорциях, указанным заводом-изготовителем двигателя, иначе инструмент просто не заведется.Изображение - Ремонт бензопилы алко своими руками proxy?url=http%3A%2F%2Fdm-st.ru%2Fwp-content%2Fuploads%2F2014%2F12%2F03

Убедившись в том, что топливная смесь правильная и имеется в наличии, следует выполнить проверку системы зажигания. Для этого нужно осмотреть свечу зажигания.

Её состояние может сказать о многом:

свидетельствует о том, что топливная смесь не попадает в карбюратор, а значит проблема не в зажигании;

является результатом переизбытка топливной смеси, которая кроется либо в нарушении алгоритма запуска двигателя, либо в неправильной регулировке карбюратора;

это сигнал о наличии некачественного масла в системе смазки двигателя, неправильных настройках карбюратора либо о неверно приготовленной топливной смеси.Изображение - Ремонт бензопилы алко своими руками proxy?url=http%3A%2F%2Fdm-st.ru%2Fwp-content%2Fuploads%2F2014%2F12%2FPicMonkey-Collage_benz1-550x366

Если свеча забрызгана топливом, после снятия ее необходимо тщательно протереть. Также следует очистить систему подачи топлива. Для этого она перекрывается, после чего включается стартер. Покрытую нагаром свечу необходимо аккуратно очистить с помощью шила и наждака.

При проверке свечей следует обратить внимание на расстояние между электродами (нормальный зазор составляет 0,5-0,65 мм), а также состояние прокладки и наличие искры. Поврежденную или изношенную прокладку придется заменить, а искру можно проверить, надев кабель зажигания, соединив цилиндр и гайку свечи и заведя стартер.

Если разряд не происходит, свечу нужно заменить. В том случае, если и с новой свечой искра не появляется, значит проблема в соединении с высоковольтном проводе или же в нем самом.

Если топливная смесь в цилиндр не поступает, но свеча работает нормально, это может означать, что:

  1. Засорился топливный фильтр.

Для очистки этого узла следует снять топливный шланг и проверить струю. Если она слабая, фильтр нужно достать через заливное отверстие топливного бака и очистить либо заменить в случае полного износа. Изображение - Ремонт бензопилы алко своими руками proxy?url=http%3A%2F%2Fdm-st.ru%2Fwp-content%2Fuploads%2F2014%2F12%2Fa_72349t_1392135377-550x310

Видео (кликните для воспроизведения).

В качестве профилактики рекомендуется выполнять замену топливного фильтра не реже, чем 1 раз в 3 месяца.

Это не что иное, как отверстие в крышке топливного бака, которое прочищается с помощью шила.

  1. Топливная смесь не подается или подается в недостаточном количестве.

Причин этому может быть несколько:

  • засорился воздушный фильтр (в этом случае его необходимо снять, промыть водой, высушить и поставить на место);
  • сбились настройки карбюратора (значит этот узел необходимо заново отрегулировать);
  • нарушена целостность мембраны карбюратора (подлежит обязательной замене);
  • засорились каналы карбюратора (его необходимо разобрать и очистить все детали и узлы).Изображение - Ремонт бензопилы алко своими руками proxy?url=http%3A%2F%2Fdm-st.ru%2Fwp-content%2Fuploads%2F2014%2F12%2FPicMonkey-Collage_benz2-550x366

Если на малых оборотах мотор бензопилы работает нормально, однако на высоких начинает глохнуть и дымить, проблема может скрываться в глушителе.

Для проверки качества его работы следует выполнить:

  • демонтаж (с обязательным закрытием выпускного отверстия);
  • разборку (если глушитель – разборный);
  • очистку от нагара с помощью специальных моющих средств либо сухим методом;
  • просушку (с помощью фена);
  • обратную сборку и монтаж.Изображение - Ремонт бензопилы алко своими руками proxy?url=http%3A%2F%2Fdm-st.ru%2Fwp-content%2Fuploads%2F2014%2F12%2Fzavantazhennya-7

Сухую чистку без средств защиты органов дыхания выполнять не рекомендуется. Канцерогены, присутствующие в нагаре, будут выделяться в окружающую атмосферу в виде пыли, вдыхание которой крайне опасно для здоровья.

Чтобы предотвратить засор глушителя в процессе эксплуатации бензопилы, следует внимательно следить за составом топливной смеси и качеством её компонентов.

Если двигатель бензопилы не заводится либо не может развить нормальную мощность, вполне вероятно, что в цилиндре двигателя не возникает достаточное для сгорания топливной смеси давление. Причиной этому может служить износ элементов цилиндро-поршневой группы – поршня, колец, подшипников и пр. Для того чтобы оценить состояние этого узла, следует провести его визуальный осмотр, предварительно сняв глушитель.Изображение - Ремонт бензопилы алко своими руками proxy?url=http%3A%2F%2Fdm-st.ru%2Fwp-content%2Fuploads%2F2014%2F12%2F8c454521a2b1a8f1e5afbd14e04d2298

Для более полной диагностики в свечное отверстии двухтактного двигателя бензопилы помещается компрессометр. С его помощью выполняется замер компрессии в двигателе. По результатам проверки можно судить о состоянии ЦПГ, однако точные факты можно получить только при полной разборке узла.

Если на поршне присутствуют сколы или царапины, очевидно, что его придется заменить. То же касается деформированных или сломанных поршневых колец – для нормальной работы двигателя они должны быть полностью исправны и чисты от нагара.

Читайте так же:  Ремонт шапки своими руками

Корректно работающий карбюратор гарантирует максимальную эффективность работы бензопилы, то есть возможно развития полной мощности при наиболее экономном расходе топливной смеси. Регулировка этого узла как правило осуществляется заводом-изготовителем, однако его конструкция предусматривает возможность настройки уже в процессе эксплуатации.

О том, что такую настройку придется выполнить владельцу бензопилы свидетельствуют:

  1. Сильные вибрации или наличие повреждений защитного колпака.
  2. Износ ЦПГ.
  3. Засор карбюратора.
  4. Невозможность завести двигатель либо его самопроизвольные остановки после запуска.
  5. Увеличение расхода топлива и объема выхлопов при одновременном падении мощности двигателя.

Регулировка карбюратора бензопилы проводится в строгом соответствии с инструкцией завода-изготовителя с помощью трех специальных винтов, которые отвечают за максимальные («M») и минимальные («L») обороты, а также холостой ход двигателя («Т»). Дабы исключить нежелательное вмешательство неопытного пользователя в работу карбюратора, некоторые производители устанавливают только один винт холостого хода.Изображение - Ремонт бензопилы алко своими руками proxy?url=http%3A%2F%2Fdm-st.ru%2Fwp-content%2Fuploads%2F2014%2F12%2F3500-karb-strelochki-550x365

Регулировка карбюратора выполняется в два этапа:

  1. Базовый (проводится при выключенном двигателе).
  2. Финишный (проводится при работающем, предварительно прогретом двигателе).

Для базовой регулировки необходимо завернуть винты H и L до упора и вывернуть обратно на 1,5 оборота. Финишная регулировка требует, чтобы двигатель был прогрет на протяжении 5-10 минут на малых оборотах.

Финишная калибровка выполняется путём выворачивания винта холостого хода до достижения минимальных оборотов двигателя (его работа при этом должна быть устойчивой, а цепь – неподвижной). Если двигатель на холостом ходу останавливается, винт необходимо вернуть назад, а в том случае, если пильная цепь все же приводится в движение, следует продолжить выворачивание против часовой стрелки.

Проверка калибровки выполняется путем теста:

  1. Ускорения (при плавном нажатии на акселератор двигатель должен быстро набрать обороты до максимального показателя).
  2. Максимального числа оборотов (при наличии перебоев в зажигании винт H следует немного ослабить).
  3. Работы на холостом ходу (цепь не должна двигаться, а двигатель должен набирать обороты максимально быстро).

Если владелец бензопилы не знаком с устройством карбюратора и не располагает необходимым для проведения его калибровки инструментом, следует обратиться к специалисту. Карбюратор – очень сложный узел, поэтому любое неправильное действие может привести к необратимым последствиям, например полному выходу из строя двигателя.

Если диагностика показала, что с двигателем и его системами все в порядке, значит причину неисправности следует искать в других узлах бензопилы. Наиболее часто встречаются такие проблемы, как:

  • выход из строя стартера;
  • неправильная работа системы смазки;
  • некорректная работа тормоза цепи;
  • износ пильной цепи и т.д.Изображение - Ремонт бензопилы алко своими руками proxy?url=http%3A%2F%2Fdm-st.ru%2Fwp-content%2Fuploads%2F2014%2F12%2F02

Если причина выхода инструмента из строя не видна невооруженным глазом, как и в случае с двигателем, необходимо выполнить тщательную диагностику неисправностей и устранить их в соответствии с рекомендациями производителя и правилами техники безопасности.

Низкий уровень технической оснащенности многих сервисных служб и высокая стоимость их услуг, вынуждает многих владельцев неисправной бензопильной техники ремонтировать свои гаджеты самостоятельно. Как разобрать бензопилу, заменить неисправные детали, а также правильно собрать бензопилу с минимальными затратами времени и средств?

Самостоятельная разборка бензопилы предполагает наличие запасных частей, соответствующего инструмента и слесарных навыков. Не исключено, что для демонтажа отдельных деталей потребуются специальные съемники, на изготовление которых уйдет больше времени, чем на сам ремонт.

В ряде современных моделей бытовых и полупрофессиональных бензопил, для регулировки карбюратора и демонтажа приводной звездочки пильной цепи применяются не входящие в прилагаемый комплект специальные ключи.

Проблема во многих случаях усложняется отсутствием полноценной информации по технологии ремонта. По мнению зарубежных производителей, после выработки ресурса пила должна списываться в утиль, поэтому ремонтопригодность многих моделей бюджетного уровня вызывает обоснованные сомнения.

Сложнее поддаются восстановлению бензопилы профессионального класса.

  • Проблема усложняется высокой стоимостью запасных частей.
  • Не исключено, что для восстановления работоспособности отдельных узлов и механизмов, в частности, для настройки топливной аппаратуры потребуется специальное оборудование.

Замена дорогих фирменных деталей доступными по стоимости, но недолговечными китайскими аналогами в экономическом плане себя не оправдывает. Практика показывает, эти комплектующие вырабатывают ресурс в лучшем случае на 50-60%.

Причиной отказа пилы или ухудшения его производительности может быть:

  • забитый сапун крышки топливного бака;
  • подсос воздуха карбюратором из-за разрушения прокладки или ослабления резьбового крепежа;
  • механическое заедание съемного пильного оборудования и другие мелкие дефекты.

Прежде чем начать разборку следует убедиться в необходимости более объемного ремонта.

Самостоятельно собрать новую бензопилу после ремонта с изначальным качеством, скорее всего не удастся. В конструкции современных бензопил часто используются прессовые посадки сопряженных деталей, обладающие минимальной ремонтопригодностью.

Даже частичный разбор бензопилы с помощью подручного инструмента может привести к нежелательным последствиям. В большинстве случаев, для устранения неисправности можно ограничиться демонтажем отдельного узла или системы.

В этот список входит:

  • шатунно-поршневая группа;
  • карбюратор;
  • механизм сцепления;
  • звездочка привода пильной цепи.

В объеме данной статьи можно привести только общие рекомендации, поскольку бензопилы от разных производителей могут иметь существенные технические отличия.

Перед разборкой неисправного инструмента необходимо демонтировать пильную гарнитуру, слить из заправочных емкостей топливо и масло, очистить труднодоступные места бензопилы от поверхностных загрязнений.

Особого внимания требует разборка карбюратора. Этот узел состоит из множества мелких частей, поэтому снятые детали в заданной последовательности укладываются на чистый лист бумаги. После промывки всех комплектующих, карбюратор собирается в обратной последовательности.

Менее сложный ремонт поршневой группы. Для демонтажа цилиндра достаточно снять резьбовый крепеж, уложить пилу набок, чтобы исключить попадание в картер двигателя кусочков разрушенного компрессионного кольца, юбки поршня или других посторонних предметов.

Зеркало цилиндра изнашивается неравномерно, поэтому установка нового поршня существенного эффекта не дает. Как правило, при капитальном ремонте, после проверки пригодности коленчатого вала устанавливается полный комплект, состоящий из цилиндра, поршня компрессионного кольца и поршневого пальца.

Читайте так же:  Ремонт катушки зажигания триммера своими руками

Разборка стартера для замены шнура для опытного пользователя проблем не создает, но пластиковый корпус в большинстве случаев, ремонту не подлежит. Китайский бензопильный ассортимент в большинстве своем является копиями наиболее популярных европейских моделей, поэтому разбираем китайскую бензопилу по стандартной схеме.

Изношенные детали пильной гарнитуры не восстанавливаются.

  • В домашних условиях можно укоротить новую цепь для установки на более короткую шину.
  • Ресурс фирменных комплектующих шин равен ресурсам трех пильных цепей.
  • Этот показатель может быть существенно снижен неправильным выбором шага цепи или большим износом венца приводной звездочки.

В ряде моделей элементы управления двигателем, блокировки запуска и системой аварийной остановки выведены на рукоятки, к месту захвата руки оператора. Собрать ручку бензопилы рекомендуется после предварительной зачистки контактов всех электрических и механических коммуникаций.

Самостоятельная сборка бензопилы — это часть ремонтных работ, требующая особого внимания. Успеху конечного результата способствует правильная последовательность операций, достаточно высокое качество деталей, прокладок и других расходных материалов.

Бензопила стала в руках мастеровитого мужчины настолько привычным и необходимым инструментом, что в случае ее выхода из строя мы начинаем себя чувствовать некомфортно. А ведь конструкция этого агрегата настолько проста, что практически любой ремонт его узлов мы можем произвести сами. Но что нужно и как производится ремонт бензопилы своими руками?

Изображение - Ремонт бензопилы алко своими руками proxy?url=https%3A%2F%2Fmoiinstrumenty.ru%2F%2Fwp-content%2Fuploads%2F2015%2F01%2FShema-ustrojstva-benzopily1-500x300

Нужно для этого иметь совсем маленький набор инструментов:

  • набор ключей (включая специальный ключ для свечей зажигания);
  • схему устройства бензопилы (обычно она входит в комплект поставки).

Без элементарных знаний из курса физики вам тоже не обойтись. Добавьте к этому еще умение логически рассуждать, и вы практически готовы к тому, чтобы отремонтировать бензопилу.

Начинать ремонт будем с «постановки диагноза» — определения неисправности. Сначала вам необходимо открутить свечу и внимательно ее осмотреть. Возможные варианты проблем перечислены далее.

Виды свечей зажигания для бензопилы.

Свеча влажная. Делаем логический вывод о том, что топливная смесь внутри камеры сгорания не воспламеняется. Второй причиной может стать попавшая в цилиндр вода. В любом случае вам необходимо просушить свечу, продуть цилиндр. Делаем те же действия, что и при заводке бензопилы. Разница лишь в том, что кран подачи топлива должен быть закрыт, а дроссельная заслонка полностью открыта. После этого на свечу надеваем люльку от провода и проверяем наличие искры, прижав свечу к корпусу цилиндра и пытаясь завести мотор. Если искра хорошая, то причина может заключаться в топливе — его необходимо заменить. Если искра не появляется или появляется неравномерно, то причину неисправности следует искать в системе зажигания. Возможно, существует пробой высоковольтного провода или повреждение самой свечи. Достаточно попробовать использовать запасную свечу, чтобы убедиться, что первую свечу еще можно использовать. Если и запасная свеча не откликается на пробу запуска, значит, следует более досконально исследовать систему зажигания.

Свеча сухая, но сильно покрыта сажей. Такой факт свидетельствует о том, что нарушен баланс между топливом и маслом (масла слишком много!) или один из фильтров засорен (топливный или воздушный). Засорение фильтров приводит сначала к потере мощности бензопилы, а потом и к полной ее остановке. Попадающая внутрь цилиндра пыль не может сгорать полностью и оседает на внутренней части цилиндра в виде плотного слоя сажи.

Топливная система бензопилы: 1 – топливный фильтр, 2 – карбюратор, 3 – ручной насосом предварительной подкачки.

Устраняется такой недостаток следующим образом: производится замена топлива, прочищается топливный фильтр (согласно инструкции), промывается и просушивается воздушный фильтр. Сама свеча механически очищается от сажи с помощью шила, ее контакты зачищаются мелкой шкуркой.

Свеча сухая и чистая. По всей видимости, топливо в цилиндр совсем не поступает. Причиной могут быть или засорение проводящей трубки, или проблемы с карбюратором. Необходимо очистить топливопровод бензопилы и проверить работоспособность топливного насоса и карбюратора. Ремонт названных узлов бензопилы в домашних условиях практически невозможен, поэтому они просто подвергаются замене.

По поводу карбюратора бензопилы необходимо еще уточнить несколько важных моментов: производители сводят до минимума возможность его регулировки, оставляя доступ только к регулировке холостого хода. Но и такая малость дает возможность добиться от бензопилы максимальной мощности.

Правильно отрегулировав режим холостого хода, вы заметите, что мотор стал работать надежнее.

А вот ремонт карбюратора лучше доверить специалистам сервиса, так как самостоятельно его произвести можно только при наличии большого опыта и определенных знаний.

Изображение - Ремонт бензопилы алко своими руками proxy?url=https%3A%2F%2Fmoiinstrumenty.ru%2F%2Fwp-content%2Fuploads%2F2015%2F01%2FMaslo-motornoe-dlja-dvuhtaktnyh-dviga-250x166

Схема двухтактного двигателя бензопилы.

Будем считать, что вы смогли сделать все точно и ваша бензопила стала подавать признаки жизни, но есть проблемы с мощностью. Случается очень часто, что на холостом ходу мотор работает хорошо, но обороты цепи при нажатии на рычаг акселератора увеличиваются очень медленно или бензопила просто глохнет. Проблема может быть в том, что забилось отверстие для отвода отработанных газов. Устранить этот недостаток несложно.

Сначала вам необходимо открутить глушитель. Поршень нужно установить в крайнее верхнее положение, чтобы он перекрывал канал и исключал возможность попадания сажи внутрь цилиндра. А теперь сажу необходимо аккуратно соскоблить со стенок. Использовать для этих целей можно как отвертку, так и тонкую стамеску. При очистке стараемся не делать больших усилий, так как вы можете легко механически повредить цилиндр или поршень. После удаления налета очищенную поверхность протираем соляркой или бензином, и глушитель можно уже прикручивать. Перед этим неразборный глушитель следует промыть соляркой или низкооктановым бензином и просушить. Удаление сажи приведет к увеличению мощности.

Читайте так же:  Ремонт жучков своими руками

Вполне возможно, что ни один из описанных способов домашнего ремонта не привел к желаемому результату и бензопила по-прежнему не работает. Скорее всего, у вас есть неисправность в системе зажигания. Получается так, что и топливо поступает, и искра на свече отличная, а мотор отказывается работать.

Проверяем качество регулировки зажигания следующим образом: отворачиваем свечу, регулируем зазор между контактами (согласно техническому паспорту изделия), подсоединяем ее к проводу и прижимаем к корпусу цилиндра. А теперь наблюдаем за моментом появления искры: она должна появляться при крайнем верхнем положении поршня. Визуально это заметно. Если отклонения существуют, то вам необходимо произвести регулировку зажигания. У различных бензопил она производится по-разному, но в целом этот процесс напоминает регулировку зажигания и в иных двухтактных двигателях.

Ремонт бензопилы своими силами допустим и в случае проблем с тормозом цепи. Обычно она бывает по причине загрязнения поверхности опилками или смазочными материалами. Возможен и износ самой тормозящей ленты. Достаточно просто отвинтить боковую панель и произвести очистку. При необходимости производится замена ленты.

Изображение - Ремонт бензопилы алко своими руками proxy?url=https%3A%2F%2Fmoiinstrumenty.ru%2F%2Fwp-content%2Fuploads%2F2015%2F01%2FShema-jelektronnogo-zazhiganija1-250x166

Схема электронного зажигания бензопилы.

Ремонт бензопилы, имеющей проблемы с цилиндро-поршневой частью, предполагает разборку мотора и замену изношенных частей. Это самый сложный ремонт, но и самый редкий. У современных бензопил поломки деталей этой группы встречаются нечасто. И происходит это обычно по причине брака составляющих механизма на начальном этапе эксплуатации. В этот период вы имеете возможность получить ремонт бензопилы по гарантийному талону, поэтому самостоятельно производить его нет необходимости.

Следует отметить, что к главным причинам, которые приводят к поломке бензопил и их последующему ремонту, относятся нарушения правил эксплуатации, предусмотренных заводом-изготовителем. В первую очередь это нарушение соотношения масла и бензина в топливной смеси. Очень часто пользователи бензопил даже не подозревают, что подготовленная топливная смесь под воздействием прямых солнечных лучей теряет свои свойства. Топливо меняет не только цвет, но и смазывающие качества. Определенные же частицы вовсе становятся технически вредными присадками, которые способны нарушить работу топливной системы бензопилы. Отсюда и напрашивается вывод, что продлить безаварийный срок службы практически всех бензопил позволит элементарное соблюдение правил технического обслуживания.

Несколько слов необходимо сказать и об иных правилах, которые позволят избежать ремонта максимально длительный срок. Прежде всего, необходимо иметь в наличии несколько шин (минимум две) и несколько цепей (не менее 4-х). После каждых 3 часов работы шину следует перевернуть на 180°. Еще после трех часов производим и замену цепи. Такой подход позволит равномерно изнашиваться всем частям пилы, что исключит перекосы и дополнительную нагрузку.

Постоянно необходимо следить за чистотой всего механизма и различных отверстий. Засоренные отверстия могут привести к тому, что вакуумная пробка не позволит топливу или маслу свободно проникать к необходимым частям, что станет причиной остановки бензопилы.

Начинать ремонт бензопил в домашних условиях следует только тогда, когда у вас есть определенные навыки проведения подобного ремонта. В противном случае такую работу следует доверить специалистам фирменного сервиса. Их опыт позволит быстро продиагностировать бензопилу и качественно ее починить.

Бензопила является незаменимым помощником в хозяйстве. Особенно это касается загородного дома. Такой инструмент очень прост в использовании и имеет несложную конструкцию. Но, к сожалению, даже все эти достоинства не могут гарантировать долговечность бензопилы.

Как и другой инструмент, пила может рано или поздно выйти из строя. Но, не стоит расстраиваться, так как многие неполадки можно устранить в домашних условиях. Главное обладать определенными знаниями и набором инструментов.

Изображение - Ремонт бензопилы алко своими руками proxy?url=https%3A%2F%2F6sotok-dom.com%2Fwp-content%2Fuploads%2F2016%2F04%2F2.Benzopila-s-gorizontalnym-raspolozheniem-dvigatelya

Бензопила с горизонтальным расположением двигателя

Бензопила имеет довольно простое устройство. Если знать основные элементы инструмента, то при необходимости можно легко выполнить ремонт собственными руками. Итак, в бензопиле можно выделить такие основные детали:

  • двигатель;
  • сцепление;
  • масляный насос;
  • цепь;
  • тормоза и уловители цепи.

В зависимости от марки, каждая бензопила имеет свои особенности строения. Так, если говорить о двигателе, то он может располагаться как вертикально, так и горизонтально.

В профессиональных инструментах двигатель в основном располагается вертикально. Что касается моделей с горизонтальным расположением силового агрегата, то они имеют компактные размеры. Это стало основной причиной их популярности и широкого использования в быту.

К сожалению, независимо от качества сборки, рано или поздно бензопилы ломаются. В частых случаях ремонт можно провести своими руками. Но, чтобы сделать это, необходимо в первую очередь определить причину неполадки. Часто отказ в работе связывают с неполадкой силового агрегата или других узлов бензопилы.

Так, если говорить о силовом агрегате, то проблема может возникнуть в зажигании, подачи горючего и стартере. Также неполадка может заключаться в поршне и даже в цилиндре.
Определить неисправность силового агрегата можно по следующим признакам:

  • полный отказ двигателя при эксплуатации;
  • агрегат заводится, но тут же глохнет;
  • двигатель не способен развить необходимой мощности;
  • в работе возникают перебои.

О том, как сделать винтовой дровокол своими руками, читайте в нашей статье.

Предлагаем почитать статью о том, как правильно выбрать бензопилу.

Перед тем как приступать к каким-либо действиям, необходимо тщательно проанализировать ситуацию.

Элементы системы зажигания

Зачастую неполадки двигателя связывают с зажиганием. Именно поэтому начать осмотр нужно именно с этой системы. Для начала нужно достать свечу и тщательно ее осмотреть. Здесь необходимо аккуратно снять провод и выкрутить свечу. Делают это с помощью специального ключа.

Если свеча зажигания влажная, то это является явным признаком переизбытка топлива. В основном это связано с неправильной работой системы зажигания или карбюратора. Что касается свечи, то ее нужно тщательно вытереть насухо. Также стоит осушить цилиндр. Для этого перекрывают подачу горючего и несколько раз запускают стартер. С помощью таких действий можно удалить излишки топлива. Далее свеча устанавливается на место и двигатель запускается.

Читайте так же:  Колонка оазис ремонт своими руками

Если на свече есть черный нагар, то это свидетельствует об использовании плохого масла или соединение масла с бензином в неправильном соотношении. В некоторых случаях может понадобиться регулировка карбюратора. Здесь свечу необходимо очистить от нагара и установить в гнездо.

Если инструмент все равно не заводится, то стоит проверить наличие искры: на свечу надевают высоковольтный кабель и прислоняют ее к цилиндру. После этого нужно несколько раз дернуть за стартер. В результате между электродом и цилиндром должна возникнуть искра.

Если вышеуказанные действия не дали результата, то стоит провести замену свечи и проверить инструмент в работе. Если искра не возникает, то вероятно проблема скрыта в высоковольтном проводе.

Когда осмотр не дал результатов, можно приступать к диагностике системы подачи топлива. Причиной неполадки системы может стать:

  • загрязненный топливный фильтр;
  • купирование отверстия в крышке бака;
  • подача небольшого количества топлива.

Здесь, прежде всего, нужно отсоединить топливный шланг и проверить, не вытекает ли из него топливо. При условии, что топливо течет нормальной струей, то все хорошо.

Если струя слабая или вовсе отсутствует, то нужно иголкой прочистить отверстие крышки. Чтобы очистить фильтр, необходимо слить топливо. С помощью крючка фильтр вместе с всасывающим шлангом достается через заливное отверстие.

Фильтр нужно тщательно прочистить или заменить новым китайским аналогом, который имеет невысокую стоимость. Очистка топливного фильтра должна проводиться раз на 3 месяца. При частом использовании инструмента периодичность очистки возрастает.

Немаловажным элементом системы является и воздушный фильтр. Его рекомендуется периодически очищать. Извлекать фильтр нужно очень осторожно, иначе в карбюратор может попасть грязь.

Если предыдущие действия не решили проблему, то стоит перейти к проверке карбюратора. В случае необходимости будет проводиться его регулировка. Если вы раньше не сталкивались с такой проблемой и не выполняли регулировку в домашних условиях, то лучше воспользоваться услугами специалиста.

В ином случае допущение какой-либо ошибки приведет к возникновению более серьезных неполадок. Карбюратор представляет собой сложное устройство, которое состоит из деталей небольшого размера. При неаккуратной разборке детали могут потеряться.

При частом использовании инструмента проблемы могут возникнуть и с его глушителем. В процессе работы на стенках трубы образуется нагар, который в дальнейшем препятствует выходу выхлопных газов.

Чтобы устранить эту неполадку, необходимо снять глушитель и тщательно промыть его. Для этого используют специальные моющие средства. Перед тем как устанавливать глушитель на место, необходимо тщательно его высушить.

В руководстве, которое прилагается к бензопиле, указано о необходимости контроля над системой смазки цепи. Частой причиной неполадки является засорение каналов, отвечающих за подачу смазки. Если течь масла незначительна, то инструмент можно дальше использовать по назначению. Но, если вы заметили значительное протекание, то его нужно незамедлительно устранить.

Сперва необходимо проверить герметичность соединения трубок со штуцерами. При необходимости выполняется замена трубок или герметизация соединения с помощью специальных материалов.

Статью о том, как правильно выбрать секатор для прививки деревьев, читайте здесь.

Также необходимо проверить масляный насос. Если на его корпусе видны трещины, то его нужно заменить.

В случаях, когда не срабатывает тормоз цепи, необходимо провести тщательный осмотр тормозной ленты. В процессе работы она может загрязниться смазкой или древесными опилками.

Помимо вышеуказанных неполадок, с бензопилой могут возникнуть и другие неисправности. В основном это касается расходных деталей, которые имеют свой срок эксплуатации. Так, в процессе работы может возникнуть исход шины, ведущей звездочки и других деталей.

Чтобы предотвратить появление более сложных неполадок, необходимо своевременно проводить смену таких деталей.
Обладая такими знаниями, вы сможет провести ремонт таких бензопил, как Дружба 4, Штиль 180, Хускварна, Урал, своими руками. Это позволит значительно снизить расходы на ремонт.

Ниже, мы предлагаем Вам посмотреть видео о том, как починить бензопилу дома своими руками:

Бензопилы имеются в хозяйстве почти у каждого жителя деревни и у многих владельцев дач. Они просты в использовании и их можно отремонтировать своими руками. Узнать причину, почему устройтсво не заводится, троит, имеет проблемы с холостым ходом, не так сложно. Несмотря на разновидности бензопил, принципы ремонта одинаковы.

Бензопилы разделяются по классам и назначению.

Назначение инструмента влияет на мощность, вес и размеры. Бензопилы имеют три назначения:

Прежде чем начинать разбор и ремонт бензопилы, подготовьте необходимые инструменты и принадлежности:

  1. Спецодежду.
  2. Перчатки.
  3. Свободное место на столе.
  4. Свечной ключ с отвёрткой.

Неполадки бензопилы могут быть двух видов:

  1. Неисправности двигателя, системы зажигания, подачи топлива и выхлопа.
  2. Неисправности других узлов.

Следующие показатели укажут на то, что необходимо провести диагностику двигателя:

  • Инструмент не заводится или заводится и глохнет.
  • Работает нестабильно.
  • На холостых оборотах работает, а при нагрузке падают обороты или глохнет.
  • Проблемы системы смазки.
  • Не работает тормоз цепи.
  • Поломка или выработка цепи.
  • Износилась звёздочка.

Необходимо проверить внешний вид свечи зажигания.

    Возьмите свечной ключ. Снимите изолирующий колпачок с силовым кабелем. Ключом открутите свечку.

Топливо не поступает по трём причинам:

  1. В крышке топливного бака есть отверстие, которое могло засориться. Если это произошло, образовался вакуум, который не даёт горючему вытекать.
  2. В баке установлен топливный фильтр. Он со временем загрязняется.
  3. Топливо плохо подаётся из карбюратора в цилиндр.
Читайте так же:  Как сделать недорогой ремонт в кухне своими руками

Первые две причины выявляются одинаково. Для этого необходимо отсоединить шланг, через который проходит топливо от карбюратора. И проверить, с каким напором оно вытекает. Если слабо или не течёт совсем, то крышку бака чистят иглой, а топливный фильтр заменяется. Но предварительно надо слить горючую смесь и проволочным крючком достать фильтр из бака. Если топливо хорошо течёт из отсоединённого шланга, значит, засорился воздушный фильтр или неисправен карбюратор. Воздушный фильтр влияет на поступление воздуха в карбюратор и на обогащение горючей смеси. Когда он забит, смесь слишком обогащённая, так как воздух не поступает. Это влияет на правильное функционирование двигателя.

  • Аккуратно снимите воздушный фильтр, чтобы пыль не рассыпалась. Прикройте образовавшееся в камере сгорания отверстие чистой тканью.
  • Продуйте фильтр и очистите мягкой щёточкой. Если фильтр не очищается, промойте его. После сушки поставьте обратно.

Перед тем как приступать к регулировке карбюратора, проверьте чистоту воздушного фильтра и достаточно ли натянута цепь. Прочтите инструкцию. Производитель описывает, как правильно регулировать карбюратор. Если инструкции нет, найдите три маркированных винта:

  1. H — винт максимальных оборотов.
  2. L — винт минимальных оборотов.
  3. S — винт точной регулировки оборотов холостого хода.

Возьмите отвёртку для регулировки карбюратора и приступайте.

  • Базовая регулировка. Производится на выключенном холодном двигателе. Поверните винты H и L до конца вправо, то есть по часовой стрелке. Потом на полтора оборота влево.
  • Регулировка холостого хода. Перед её началом включите и прогрейте двигатель. Вращение винта S вправо повышает обороты, а влево понижает. Вам надо понижать обороты и контролировать, чтобы двигатель работал стабильно, без пауз. Следите за неподвижностью цепи. Если двигатель вдруг остановился, понемногу увеличивайте обороты. А при движении цепи уменьшайте.
  • Проверка двигателя на ускорение. Плавно нажимайте на кнопку подачи топлива. Отрегулированный двигатель должен быстро и уверенно набирать обороты до максимума. Если двигатель запаздывает и работает неуверенно, поворачивайте винт L влево не более, чем на восьмую часть оборота.
  • Регулировка максимальных оборотов. При достижении максимальных оборотов происходят перебои в зажигании. Медленно поворачивайте винт H влево до появления стабильности.
  • После всех регулировок проверьте работу двигателя на холостом ходу. Он должен работать стабильно при неподвижной цепи. Если вы не добились нужного результата, повторите все регулировки, исключая базовую.

Когда глушитель забит, отработанным газам некуда деваться. Пила не будет работать и заводиться. Конструкция бензопилы позволяет снять глушитель быстро. В зависимости от способа крепления, вам может понадобиться шестигранник или торцевой ключ.

    Открутите винты. Слегка раскачивая глушитель, снимите его со шпилек. Отверстие в двигателе заткните чистой тканью.

Глушитель загрязняется из-за некачественного масла или неправильного состава топливной смеси.

Износ и повреждения цилиндро-поршневой группы приводят к невозможности завести двигатель.

Чтобы обнаружить повреждения, снимите глушитель. Вам откроется отверстие выхлопа, в которое вы увидите часть поверхности цилиндра.

Часть цилиндра в отверстии выхлопа

Помимо поршня, который может не иметь видимых в это отверстие повреждений, осмотрите поршневое кольцо. Если дефекты присутствуют, то необходимо разобрать всю поршневую группу, чтобы полностью оценить её состояние. Неисправности устраняется только полной заменой группы.

  • Возьмите манометр для измерения компрессии. Закрутите в свечное отверстие, аккуратно нажимая уплотнительную резинку.
  • Дёргайте стартер, наблюдая за стрелкой прибора.
  • Давление должно быть не менее 8 атмосфер.

Если такого прибора нет, попробуйте народный способ. Открутите свечу зажигания.

Проверка компрессии народным способом

Заткните пальцем свечное отверстие и дёрните стартер. Если палец будет засасывать, значит, есть компрессия.

Нарушение целостности режущих звеньев.

Щели, потёртости и трещины заклёпок и боковых сторон звеньев.

Режущее звено износилось так, что пилить стало сложно.

Повреждено соединительное звено.

После замены 3 цепей меняйте шину и ведущую звёздочку.

Для замены звёздочки вам понадобятся: свечной ключ, стопор поршня, съёмник муфты сцепления.

  • Снимите крышку, чтобы получить доступ к свече. Открутите ключом свечу.
  • Съёмником муфты поверните сцепление по часовой стрелке, чтобы поршень поднялся в верхнюю мёртвую точку. Через свечное отверстие это можно проконтролировать.
  • Закрутите стопор поршня вместо свечи. Если его нет, то скрутите толстый жгут из верёвок и вставьте его в свечное отверстие.
  • Поверните съёмником сцепление вправо и вы его открутите.
  • Снимите последовательно все детали узла сцепления и тарелку со звёздочкой. Замените её на новую.

Если на шину не подаётся смазка или плохо подаётся, то цепь и шина перегреваются, происходит сильное трение и износ. Проверьте отверстия и каналы, по которым поступает смазка. Если они забиты, их надо прочистить.

  1. На корпусе масляного насоса есть трещины. В этом случае насос надо заменить.
  2. Негерметичное соединение насоса и трубки.
  3. На трубке трещины.

На всех бензопилах есть регулировка подачи масла. Рядом с местом расположения регулировочного винта на корпусе всегда есть маркировка в виде звена цепи и капли масла. Если крутить вправо, то подача масла уменьшится. На зиму подачу масла увеличивают, на лето уменьшают. Сильно нельзя уменьшать, так как будет гореть шина.

Тормоз перестаёт работать по следующим причинам:

    Оплавление крышки тормоза. Крышку замените.

Бензопилы нуждаются в регулярной очистке от опилок, пыли, грязи, нагара и замене запасных частей. Если вы сможете делать это своими руками, сэкономите время и деньги.

Изображение - Ремонт бензопилы алко своими руками photo3432
Автор статьи: Артем Кондратьев

Добрый день! Я Артем. Чуть меньше 9 лет работаю слесарем и мне нравиться работать руками. Когда создаешь новые полезные вещи или возвращаешь к жизни сломанные предметы. Разве это не прекрасно? Рекомендую, перед реализацией идей с моего сайта, проконсультироваться со специалистами. Удачного рабочего дня!

Обо мнеОбратная связь
Оцените статью:
Оценка 5 проголосовавших: 1

ОСТАВЬТЕ ОТВЕТ

Please enter your comment!
Please enter your name here
