Виноваты по любому мастера.
Теперь точить блок в ремонтный размер и ставить новые поршни.

Если в первый раз кольца были закоксованы, то это по причине не подходящего масла. В bfq абы какое нельзя лить.

Meser писал(а): Виноваты по любому мастера.
Теперь точить блок в ремонтный размер и ставить новые поршни.

Если в первый раз кольца были закоксованы, то это по причине не подходящего масла. В bfq абы какое нельзя лить.

KS выпускает ремонтные поршни под эти двигатели. Нужно просто померить цилиндры – есть ли возможность проточки и проточить под один из размеров поршней.
Размеры:
81,01 (сток)
81,51 (1-размер)
82,01 (2-размер)
Выбирайте!

П.С.: Мой AKL пробежал 115000 км перед продажей и жора масла не было! Масло заливал LM Syntoil Hight Tech 5w-40 и менял раз в 15000! Дорогое, по сравнению с более дешёвыми кряковыми маслами, зато двигун был чистым и пёр как танк! От замены до замены отметка висела на максимуме. Обороты на трассе держал 3200-3500, на обгонах ложил стрелку тахометра. Машину взял с пробегом 35000км.

да. Уже увидел. Спасибо большое.

Добавлено спустя 12 минут 12 секунд:
Да. Пипец там “секретные вопросы”)))

Отныне и впредь начиная с этой записи открываю новую рубрику – болячки шкодовских моторов. Глубоко в прошлое заглядывать не буду, да и опыта такого нет. Но за шесть лет работы с одной маркой она мне стала симпатична и накопились некоторые знания по особенностям марки. О них и хочу рассказать более систематизировано. Итак, для начала, моторы, которые ставились на шкоды начиная с года с 2008.

Начинаю с самого древнего и относительно надёжного мотора объёмом 1,6 л. Сейчас он обозначается как BSE. Древний, потому как на Octavia II он ставился ещё с 2004 года и назывался BGU. А до этого его старшие братья AEH и AKL трудились на Octavia первого поколения аж с 1997 года. Мотор неоднократно модернизировали и из особенностей на нём мы сейчас имеем:

• электронную дроссельную заслонку – других сейчас не ставят,
• впускной коллектор с изменяемой длиной,
• система подачи вторичного воздуха,
• ременной привод ГРМ
• 8 клапанов – по 2 на цилиндр.

Так же в разные времена на мотор добавлялись:

• электронно-управляемый термостат,
• клапан ЕГР
• дроссельная заслонка с тросиковым приводом – это совсем уж давно.

Мотор старый, надёжный. Встречается довольно часто. Основные болячки его известны.

· Ошибки по дроссельной заслонке – недостоверный сигнал с первого или второго датчика положения. Подробнее о работе электронной Дроссельной Заслонки здесь. На самом деле интересная проблема, столкнулся с ней ещё в самом начале моей работы. Как правильный механик проверял питание заслонки, питание датчиков, мерил сопротивление проводов и самих датчиков. Всё было в норме. Так и ломал бы голову, пока не вышла отзывная по этой проблеме. Оказалось дело в плохом контакте в разъёме на самой ДЗ. Изначально там стоят обычные пины. То есть контакты по-русски. По отзывной устанавливались модифицированные, позолоченные пины в разъём. Меняются все 6 проводов на ремонтные. А дроссель, соответственно, менять не нужно. Хотя были редкие случаи, когда сама дроссельная заслонка выходит из строя, но это к болячкам не относится.

· Также к болячкам можно отнести общую для всех модулей зажигания особенность – окисление высоковольтных контактов на провода зажигания. Частенько такая же проблема бывает на моторе 1,2 TFSI CZBZ. Причину происхождения сей неисправности назвать не возьмусь, хотя, уверен, знатоки найдутся. Да и неисправностью это назвать сложно. Skoda офицально заявляет, что с таким окислением делать ничего не надо и нормальной работе это не мешает… Но нас, дилеров, хлебом не корми, дай ободрать клиента как липку Только покажи зелёный контакт – сразу страшные глаза и тихим голосом – если не поменяешь катушку, мотор до утра не доживёт… и провода в придачу. Хотя по сути, можно аккуратненько щёткой почистить окислы, сбрызнуть WDшкой и походят ещё. Это только для себя. И без гарантий. И только при учёте, что сам модуль зажигания исправен.

· К электрическим неисправностям можно отнести проблемы с электронным термостатом, что ставился на модификацию этого мотора с обозначением BFQ. Там варианта два – либо перегорает сам управляющий элемент термостата, либо антифриз пробивается сквозь все уплотнения наружу, причём делать это любит как раз через контакты этого самого элемента. И пока разъём не снимешь, это не видно. Да и то, надо хорошо раскорячиться, чтоб заглянуть в разъём на термостате. Хотя умные люди используют для этого зеркало. И если антифриз всё же пошёл сквозь контакты, замены требует не только сам термостат, но и пины в ответном разъёме. Более подробно про такую неисправность писал в статье скупой тур. И раз уж коснулся системы охлаждения – иногда на этих двигателях отказывают вентиляторы охлаждения радиатора. Или проводка на них перетирается. Либо выходит из строя блок управления вентиляторами – он установлен внизу на левом лонжероне. Во всех случаях следствие – перегрев. Но явления эти не такие частые, так что к болячкам их не поднимается рука причислить.

На этом с электрическими болезнями закончу.

· Подсос воздуха после шаловливых ручек. С натяжкой назову это болячкой, но встречается на удивление часто. Как правило, после техобслуживания. Когда проверяют состояние дроссельной заслонки, снимают впускной патрубок. А когда ставят на место, забывают про маленький шланг снизу под патрубком картерных газов. Забывают или не замечают, его сверху не видно. Через этот шланг начинает подсасывать воздух в задроссельное пространство. Мотор относительно нормально работает, но через некоторое время выдаёт ошибку P0171 – бедная смесь. Шланг на место – проблема решена.

· Также к ошибке по бедной смеси приводит и другой дефект. Пластиковый впускной коллектор состоит из двух частей, в месте их соединения – резиновые уплотнительные кольца. Со временем резина рассыхается и появляются трещины – через них лишний неучтённый воздух поступает в двигатель – появляется ошибка P0171. Также подобное бывает после не очень грамотного техобслуживания с разборкой коллектора – не всегда резиновые кольца ставят правильно. Вообще, если говорить откровенно, моторы этой серии не отличаются ровностью работы на холостом ходу. В начале своей карьеры принимал близко к сердцу жалобы клиентов, что на холостых оборотах мотор немного потряхивает. Даже пытался найти причину. И не находил. Потому что причина нестабильной работы – в программном обеспечении. Для соблюдения норм Евро холостой ход инженеры сделали минимальным, даже в ущерб ровной работе. И поэтому создаётся впечатление, что мотор подтраивает. решается очень просто – через диагностический сканер обороты холостого хода поднимаются до 800 об/мин. Неровность становится ровнее.

· И последний, наверное, самый неприятный косяк по механической части – это падение компрессии в одном из цилиндров. Как правило несчастливыми оказываются третий или четвертый цилиндры. истинную причину скажут опытные мотористы, но, по факту, на разобранных моторах в проблемных цилиндрах обнаруживаются залёгшие маслосъёмные кольца. Не готов делать стопроцентные выводы почему так происходит. Возможно, из-за плохого масла, возможно, из-за перегрева… Точный ответ сказать не могу, знаю лишь, что на моторах 1,6 л такое случается. Есть также сведения, что проблемы с компрессией в четвёртом цилиндре происходят по вине слесарей. После замены сцепления, или другой операции, связанной с о снятием коробки передач. При установке на место коробка притягивается к двигателю слишком сильно. Болты затягивают до какой-то матери, а не предписанным моментом, как положено. Из-за этого четвёртый цилиндр слегка вытягивается, получается овальность и повышенный износ. Но это всё в порядке бреда, непроверенные сведения.

Вот и все неприятности на этом надёжном моторе, с которыми мне приходилось сталкиваться чаще других. Если есть знатоки, кто знает ещё какие-то особенности данного двигателя, автор с благодарностью выслушает мнение более опытных коллег и статья будет дополнена. Фото – здесь.

Итак, необходимо снять ГБЦ и поршни.

Для того, что бы снять ГБЦ необходимо демонтировать:

• впускной коллектор;
• дополнительный воздушный насос;
• дроссель;
• EGR;
• корпус термостата;
• приёмный патрубок выпускной системы(штаны);
• лямбда-зонд;
• ну и слить антифриз…

Пока сливается с радиатора антифриз, избавляемся от корпуса воздушного фильтра и отсоединяем трубки с доп.насоса воздуха.

Затем снимаем дроссель и его патрубки.

Смотрим и видим во впуске масло… Много масла…

Откручиваем переднюю половину впускного коллектора и отводим её в сторону.

Снимаем высоковольтные провода и выкручиваем свечи. Собственно, корявость этого двигателя состоит в том, что для замены свечей, необходимо вот так проплясать с бубном… И компрессию не померять нормально без бубна…

Свечи, только усугубляют мою догадку о том, что ГБЦ устала. Особенно зная, что они ставились новые буквально несколько месяцев назад…

Нумерация цилиндров слева направо

Итого, более-менее работал без масла(относительно) только четвёртый цилиндр. С первого по третий — наглядней некуда.

Теперь откручиваем корпус термостата и корпус клапана EGR. Из под корпуса термостата польётся антифриз в объёме до литра. Я отрезал на косую донышко у пластиковой бутылки и подставлял её под корпус термостата при отделении его от ГБЦ.

За корпусом клапана ЕГР на задней части ГБЦ извлекаем датчик положения распредвала.

И переходим к самой садомазохистичной части нашего «марлезонского балета». Выпускной коллектор и иже с ним связанное…

Сразу скажу. Не стоит экономить на вэдэшке. Залить всё к чертям собачьим и отмачивать, отмачивать, отмачивать и отмачивать. Потом снова отмачивать. И ещё отмочить…

Штаны откручиваются с ямы. А вот лямбда и гайка патрубка ЕГР из моторного отсека. Причём прежде необходимо избавиться от теплового экрана, будь он не ладен… Нервов на нём потрепал я много…

ГБЦ решил снимать вместе с выпускным коллектором. Потому как его удобнее и правильнее снять на верстаке. Откручиваем клапанную крышку и ищем в закромах битку RAIB-52. Я же предупреждал, что в VAG нет обычного крепежа. Там обычные болты и те — 18, 16 и прочие редковстречаемые экземпляры. А! Вам ещё надо заиметь биты SPLINE. Про TORX и шестигранники я молчу — они по умолчанию должны быть.

Откручиваем десять болтов крепления ГБЦ. Я кстати обратил внимание, что на болтах при откручивании тактильно ощущалась достаточно большая разница при усилии срыва болта. Мотор с заводской линии не разбирался. А на заводе пользуются динамометрическими приспособлениями… Так что, пока загадка.

Ну не суть. Сдёргиваем без фанатизма ГБЦ и несём на верстак.

По состоянию клапанов и шубе на внутренней части впускных клапанов, убеждаемся в том, что маслосъёмным колпачкам кирдык однозначно. Надо ещё померять зазор в направляющей втулке клапана.

При взгляде на блок с поршнями, тоже картина маслом. Нагляднее некуда…

Они устали. Но! К чести ВАГа надо признать, что выработки на цилиндре не было обнаружено. И даже более того — в пекрасном состоянии хонинговка.

Поршня естественно с наглухо залёгшими маслосъёмными кольцами.

Это с первого по третий. Четвёртый я почему-то не сфотографировал. На нём такая же фигня.

Зазор в замке кольца — 0.45мм. На пять соток больше номинала на новых кольцах. В допуск по износу до 0.8мм укладывается спокойно.

Шатунные вкладыши конечно подуставшие, но ещё походят однозначно. Решил не менять. Палец плавающий в поршне и втулке шатуна. Поперечный люфт отсутствует.

Может кто обратит внимание на то, что половинки как-то странно расколоты. Вы правы. Они именно расколоты. Такой производственный процесс. Сам был удивлён. Делается это для уникальности сопрягаемых деталей. Ну и для удешевления производства. Фрезеровщику же не нужно платить 😉 Причём последний фактор скорее всего определяющий )))

Чистим поршни кто как умеет. У меня свои составы и приблуды. Результат меня устраивает. Обязательно тчательнейшим образом прочистить канавки!

А пока новый комплект колец едет, старые сложил с соответствующими поршнями.

Пока всё. Впереди, чистка и дефектовка ГБЦ.

Двигатель автомобиля, как его сердце, бьется то быстро, то медленно. Это извечный моторчик, который, как и у человека, приводит в работу все остальные органы. Без него, нет автомобиля, поскольку машина тоже не может быть без сердца. Но, рано или поздно, и оно снашивается и ломается, требуя починки. Статья расскажет о ремонте двигателей серии Skoda Octavia Tour, о всех механизмах.

Для снятия двигателя с Skoda Octavia Tour потребуется много инструментов и агрегатов, а именно: подъемник, полные наборы головок, отверток, шестигранников, молоток и прочие инструменты.

Перейдем непосредственно к процессу снятия и установки. Будем рассматривать все поэтапно, номеруя и вставляя технологические карты:

Запомните, что безопасность при снятии установке двигателя на Skoda Octavia Tour является приоритетом, и никакая деталь не стоит того, чтобы был нанесен непоправимый ущерб здоровью и жизни. Поэтому, следует все делать не спеша и аккуратно.

Монтаж двигателя Skoda Octavia Tour, как и любого агрегата в автомобиле проводиться в обратной последовательности к разборке.

• при демонтаже деталей необходимо складывать в коробочки или баночки;
• складывайте детали аккуратно, и не стоит их бросать;
• все, что сливается с автомобиля необходимо поместить в емкости, поскольку жидкости пригодиться в дальнейшем.

Сводная таблица технических характеристик для двигателя 1.6 Skoda Octavia Tour.

• 18 Октябрь 2018, 07:56:05
• Добро пожаловать, Гость

Автор Тема: Небольшой отчет с фото. Жор масла -двигатель AKL. Течь антифриза. (Прочитано 70023 раз)

Пользователь ресурса в полном объеме несет ответственность за всю информацию размещаемую им самим в пределах предоставленного ему web-пространства (форум Шкода клуб Питер) , доступную из сети Интернет. Администрация клуба не несет никакой ответственности за информацию, размещенную на сервере Пользователями сервиса и (или) третьими лицами.

Всем привет!
Вчера стал обладателем Шкоды Октавии, 2003г., двигатель 1,6 (101 л.с.), МКПП.
Машинка досталась в хорошем состоянии, но не без проблем! При полном техническом осмотре все было в порядке, кроме двигателя, была плохая компрессия (12-11-9-7), не смотря на это машинка мне понравилась, с торговались на 30 тыс. я решил брать!

На следующей недели планирую поездку в Белоруссию, там значительно ниже цены на ремонт авто, поэтому планирую сделать весь необходимый ремонт там, а вот запчасти думаю за ранее купить в Питере, что бы там не тратить на это время и сразу поставить авто на ремонт!
Вот тут мне нужна ваше помощь, подскажите какие надо за ранее купить запчасти. На сколько я понял, что бы привести двигатель в порядок, надо менять кольца в цилиндрах, МСК ну и все необходимые резинки, если что то еще, поправьте меня пожалуйста! Так же хочу сразу сменить все расходники, масло, ГРМ и помпу(по чуть чуть подтекает).
Очень буду благодарен если дадите номера этих запчастей. =)

Есть еще проблема с задним дворником, моторчик шумит, но дворник не работает, где искать проблему?

Список и номера запчастей для переборки двигателя Октавия Тур 1.6 BFQ.

Приобрел я этот автомобиль не так давно, на спидометре пробег был 78 тысяч, прежний хозяин сказал заменить масло надо будет на 80 тысячах.

Поменяв масло сразу начался жор масла, примерно** 1 литр на 1000 км**, мне это не понравилось. Ради интереса поехал к электрику проверить реальный пробег машины, оказалось реальный пробег 271 тысяча и тут я присел. В итоге было решено перебирать движок моей Октавии Тур.

Разобрав мотор было видно что кольца залегли. И так выкладываю номера запчастей для переборки мотора (1.6 BFQ). Может кому нибудь пригодится.

• Вкладыши шатунные к-кт — 77 552 600 (Kolbenschmidt)
• Клапана впускные 4шт. — 331057 (Kolbenschmidt)
• Клапана выпускные 4шт. — 331058 ((Kolbenschmidt)
• Прокладка клапанной крышки — 71-34096-00 (Victor Reinz)
• Кольцо впускного коллектора верхнее 4шт. 71-36061-00 (Victor Reinz)
• Кольцо впускного коллектора нижнее 4шт. — 71-34203-00 (Victor Reinz)
• Маслосъемные колпачки 8шт. — 70-31306-00 (Victor Reinz)
• Сальник распредвала передний — 81-34367-00 (Victor Reinz)
• Сальник коленвала передний — 81-34366-00 (Victor Reinz)
• Ролик натяжной ремня приводного — PT-3004 (LYNXauto)
• Ремень приводной — 6PK1123 (Gates)
• Прокладка выпускного коллектора — 70-34216-00 (Victor Reinz)
• Прокладка ГБЦ — 61-31280-00 (Victor Reinz)
• Кольцо корпуса термостата — 06A 121 149 (VAG)
• Ремень ГРМ — 06A 109 119 J (VAG)
• Ролик натяжной ремня ГРМ — T43010 (Gates)
• Заглушка распредвала — 06B 103 113 C (VAG)
• Кольца поршневые 4 к-кта — 030 77 N0 (Mahle Kolben)
• Антифриз красный 7 литров с допуском G12
• Масло моторное 5W40 3000 Mobil 5 литров
• Свечи зажигания BKUR6ET-10 (NGK)
• Герметик — 70-31414-10 (Victor Reinz)

Клапана менять не было необходимости, но и испытывать судьбу я не стал и решил их поменять до кучи. Тефлоновое покрытие поршней было в норме. Обкатываю.

Почему Kolbenschmidt, Mahle Kolben, Victor Reinz? Потому что эти запчасти идут в оригинале на конвееры VAG. Кстати если кто то будет менять поршни, то ставьте Kolbenschmidt, потому что Mahle Kolben имеют небольшой дефект в виде двух сливных отверстий для масла, а на Kolbenschmidt их четыре. Всем добра.

Skoda Octavia Combi A4 / Шкода Октавия Комби А4 (код модели: 1U5) 1998 — 2010

Имеем двигатель 1,6 AEH. Решил все-таки заменить ремень ГРМ, пробег 130 тыс.км., открывал крышку, стоит оригинал, судя по всему родной. Уверен, процентов на 90, что не меняли. Заказал через exist тоже оригинал и ролик SKF. Получил на днях и расстроился, пришел ремень DAYCO, правда со значками VW AUDI. Без значков стоит в 3 раза дешевле! 🙁

Есть множество причин в необходимости обслужить любымый автомобиль своими силами.

Может выложенные фотографии помогут кому-нибудь в этом. И так, у нас Skoda Octavia 1.9 TDI буквенный код двигателя AGR. Меняем масло и все фильтра. При этом стараемся выполнить известные нам требования сервисных указаний и особенно по чистоте, так как любому двигателю грязь катастрофически сокращает ресурс и особенно дизельному да еще с турбиной.

Skoda Octavia 1998-2004: Снятие и капитальный ремонт двигателя. (rus.) Рассмотрены двигатели AEE, AEH, AKL, AVU, BFQ, AEG, APK, AQY, AZH, AZJ, AXP, BCA, AGN, AGU, ARX, ARZ, AUM, AUQ, AGP, AQM, AGR, ALH, AHF, ASV, ASZ.

Данная информация по ремонту двигателей подходит ко всем автомобилям VAG. Для того чтобы быстро найти документацию по Вашему двигателю просто нажмите на клавиатуре Ctrl-F и наберите буквы своего двигателя. Например: 2E или BSE (только на английском языке!)

(Cooling, Heating, Air Conditioning and Climate Control Systems)

Началось всё с того, что салон внутри стал подпотевать и чем дальше тем хуже. Стал замечать что немного понижается уровень тосола, но везде всё было сухо, даже в салоне. Подливал немножко и ездил дальше. Думал сломалась заслонка печки которая переключает улица-салон. Проверил – всё в порядке, потом снял бардачок и только тогда заметил мокроту в ногах пассажира, на патрубке откуда дует воздух! Понял что печке кирдык.

Началось всё с того, что салон внутри стал подпотевать и чем дальше тем хуже. Стал замечать что понижается немного уровень тосола, но везде всё было сухо, даже в салоне. Подливал немножко и ездил дальше. Думал сломалась заслонка печки которая переключает улица-салон. Проверил – всё в порядке, потом снял бардачок и только тогда заметил мокроту в ногах пассажира, на патрубке откуда дует воздух! Понял что печке кирдык.

Причина ремонта: проворачивается шестеренка электропривода управления рециркуляцией воздуха. Слышен треск при нажатии кнопки рециркуляции. Климатроник при самодиагностике выдает ошибку 4FA, при включении и отключении режима рециркуляции под торпедой раздается жужжание и щелканье, в дождь – всё запотевает.

Skoda Octavia система Climatronic (rus.) Устройство и принцип действия. Пособие по программе самообразования. Узлы и детали, Блок управления, Панель управления, Общее описание систем, Регулирование температуры воздуха, Датчики, Приводы, Новая система управления, Подача воздуха в салон, Схема циркуляции хладагента, Электрическая цепь вентилятора радиатора, Система управления компрессора, Самодиагностика, Функциональная схема.

Отопитель и климатическая установка (rus.) Техническое руководство Skoda. Обучение специалистов станций техобслуживания. Подробно рассмотрены климатические установки применяемые на автомобилях Felicia (нерегулируемый компрессор), Fabia (компрессор с внешним регулированием), Octavia I (компрессор с внутренним регулированием), Octavia II (компрессор с внешним регулированием), SUPERB (компрессор с внутренним регулированием).

Подходит ко многим автомобилям VW, Skoda, SEAT, Audi

Программа поиска неисправностей представляет собой крайне полезные текстовые блок-схемы определения неполадок в конкретном автомобиле с учетом специфики установленного на него заводского оборудования.

Собственно это текстовая версия того, что позже перешло в диагностические приборы VAG под названием “Ведомый поиск неисправностей”. 49 страниц. 1 Mb.

Данная информация по системам впрыска подходит ко всем автомобилям VW, Skoda, SEAT, Audi.

Подходит ко многим автомобилям VW, Skoda, SEAT, Audi

Skoda Octavia 1997 ->: Двигатель 1,9L / 50kW SDI (AGP, AQM) Руководство по ремонту (rus.) Тexничecкиe дaнныe, Cнятиe и уcтaнoвкa двигaтeля, Кривoшипнo-шaтунный мexaнизм, Головка цилиндров, клапанный механизм газораспределения, Сиcтeмa смазки, Cиcтeмa oxлaждeния, Cиcтeмa питaния, Выхлопная сиcтeмa. (8 Mb.)

Подходит ко многим автомобилям VW, Skoda, SEAT, Audi

Skoda Octavia 1997 ->: Двигатель 1,9L / 50kW SDI (AGP, AQM) Руководство по ремонту (rus.) Тexничecкиe дaнныe, Cнятиe и уcтaнoвкa двигaтeля, Кривoшипнo-шaтунный мexaнизм, Головка цилиндров, клапанный механизм газораспределения, Сиcтeмa смазки, Cиcтeмa oxлaждeния, Cиcтeмa питaния, Выхлопная сиcтeмa. (8 Mb.)

Подходит ко многим автомобилям VW, Skoda, SEAT, Audi

(Front and rear suspension)

Skoda Octavia: полный привод 4×4. (rus.) Устройство и принцип действия. Пособие по программе самообразования. Полный привод, Механическая коробка передач, Главная передача задней оси, Карданный вал, Изменение конструкции полноприводного автомобиля (Задняя ось, Топливный бак, Днище автомобиля, Система выпуска отработавших газов), Муфта Haldex (Описание системы, Механические узлы, Многодисковая муфта) Гидравлическая система, Общее описание системы, Датчики, Блок управления, Приводы, Самодиагностика, Функциональная схема, Режимы движения.

Подходит ко многим автомобилям VW, Skoda, SEAT, Audi

(ABS, EDS, ESP / Brake system)

Skoda Octavia Tour – Системы безопасности (rus.) Устройство и принцип действия. Пособие по программе самообразования. ABS, ABS+EBD, EDL, Электронная система стабилизации ESBS, EBС. Управление торможением двигателем, Информационная шина CAN, Самодиагностика ABS, Обслуживание ABS, ABS/ EDL функциональная диаграмма, Педальный узел, Боковые подушки безопасности, Система сигнализации.

Блок ESP номер 1J0 907 657 A / датчик ускорения 1J0 907 651A устанавливался на автомобили: VW Golf 4 / Bora (1J), VW New Beetle (1C, 9C), VW Lupo (6X, 6E), VW Polo 3 (6N), VW Sharan (7M), VW Transporter T5 (7H), Skoda Octavia (1U), Audi A2 (8Z), Audi A3 (8L), Audi TT (8N), SEAT Alhambra (7V), SEAT Ibiza / Cordoba (6K), SEAT Leon / Toledo (1M). Вероятно что данная информация подойдет и для других автомобилей.

Skoda Octavia: Системы безопасности (rus.) Конструкция и описание работы. Пособие по программе самообразования. Постоянно совершенствуется система активной безопасности, в сочетании с системой пассивной безопасности более чем когда-либо помогает предотвращать или уменьшать последствия аварий.

Содержание: ABS – Антиблокировочная тормозная система, ABS+EBD – Электронное распределение тормозных усилий, Датчики ABS, Силовой привод ABS, Торможение под управлением антиблокировочной системы, EDL, Электронная система стабилизации ESBS, EBС, Управление торможением двигателем, Информационная шина CAN, Самодиагностика ABS, Обслуживание ABS, ABS/EDL функциональная диаграмма, Педальный узел, Боковые подушки безопасности, Задача и функционирование, Работа по обслуживанию, Самодиагностика, Блок-схема, Система сигнализации.

В течение последних тридцати лет производители автомобилей и поставщики тормозных систем разрабатывают системы торможения и стабилизации, которые помогают водителям справиться с некоторыми критическими ситуациями Эти системы вместе с ремнями и подушками безопасности относятся к важнейшим элементам системы активной безопасности.

Мифы о системах безопасности Из-за слабой информированности о принципах действия вспомогательных систем в среде любителей функционирует множество слухов К числу наиболее часто звучащих мифов относятся следующие неправильные высказывания:

• система ABS увеличивает тормозной путь;

• с помощью быстрого, прерывистого торможения систему ABS можно заменить;

• система ESC вмешивается в управление автомобилем преждевременно и неточно;

• система ESC способна устранить для водителя любую критическую ситуацию в ходе движения

Подходит ко многим автомобилям VW, Skoda, SEAT, Audi

Подходит ко многим автомобилям VW, Skoda, SEAT, Audi

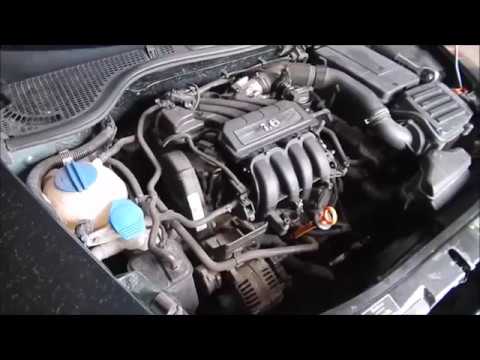

Посмотрите интересное видео по этой теме

Данный двигатель устанавливался на VW Golf 4/Bora, VW Polo, Skoda Octavia, Audi A3, Seat Leon…

Вроде бы простая операция – замена свечей, но на данном двигателе все оказалось довольно непросто. Дело в том, что свечи находятся под впускным коллектором так, что даже высоковольтные провода отсоединить не представляется возможным.

ФОТО 1 и 2: Отсоединяем пластиковые шланги от насоса дополнительного воздуха (кажется, он так называется).

Для того чтобы отсоединить шланги нужно нажать пальцами на рифленые края коннектора, как показано на фото и потянуть на себя.
ФОТО 3: Разъединяем все крепления кабелей и шлангов возле насоса доп. воздуха и впускного коллектора. Освобождаем кабели и шланги.

ФОТО 4: Отключаем фишку электропитания насоса доп. воздуха. Вытаскиваем масляный щуп и пластиковую трубку, куда этот щуп вставляется.

Откручиваем болты и гайку крепления насоса дополнительного воздуха. Вытаскиваем его вместе с кронштейном. При этом освободиться часть крепежа впускного коллектора. Там понадобиться шестигранник на 6 мм и головка на 13 мм. Понадобиться удлинитель с карданчиком. Я использовал набор головок и трещотку с квадратом 3/8 дюйма.

ФОТО 5: Откручиваем два шурупа крепления верхней и нижней частей впускного коллектора. Там звездочки Т20 или Т25. Не помню.

ФОТО 6: Вытаскиваем пластиковые пистоны с двух сторон. Потом, перед сборкой, из центра пистонов вытаскиваем сердцевину, которую всовываем обратно после установки пистона на место.

Для отделения верхней и нижней частей коллектора отгибаем «уши» верхней части впускного коллектора и выдвигаем нижнюю часть коллектора. Но сначала нужно открутить болты и гайки крепления фланцев впускного коллектора к головке блока цилиндров.

ФОТО 7 и 8: Снимаем фишку электрического разъема какого-то датчика возле кожуха ремня ГРМ. Снимаем вакуумный шланг с какого-то клапана.

Топливные шланги я не снимал. Топливный коллектор остался прикрученным к нижней части впускного коллектора.

ФОТО 9: Для удобного доступа к креплению коллектора на первом цилиндре откручиваем черный кронштейн. Там два болта и гайка под ключ на 13 мм.

Выкручиваем остальные болты крепления впускного коллектора.

ФОТО 10: Отключаем фишки электрических разъемов топливных форсунок.

Чтобы снять разъем нужно нажать на язычок, чтобы освободить стопор, и потянуть фишку вверх.

ФОТО 11: Освобождаем пластиковый лоток с проводами для топливных форсунок. Вытаскиваем его в сторону воздушного фильтра.

ФОТО 12: Отделяем нижнюю часть впускного коллектора от верхней части и от головки блока.

Коллектор остается «висеть» на топливных шлангах.
ФОТО 13: Вот только теперь снимаем высоковольтные провода и меняем свечи.

Понадобиться свечной ключ (головка) на 16 мм.

ФОТО 14 и 15: Стояли свечи NGK – BKUR6ET-10. Поставил BOSCH – FR78-X.

ФОТО 16: Затягиваем свечи установленным моментом: 25 Н*м.

ФОТО 17 и 18: Перед снятием впускного коллектора лучше запастись новыми уплотнительными кольцами (зеленого цвета) и уплотнительными манжетами (черного цвета), чтобы не совершать утомительную разборку еще раз.

ФОТО 19: Топливная форсунка. Коллектор весь в грязи и нагаре. Нужно было его помыть, но не было времени. Очистил только привалочные поверхности и на сборку.

Сборку коллектора проделываем в обратном порядке. Затяжку болтов и гаек фланцев коллектора производим с моментом 20 Н*м. купить свечи зажигания ngk
Источник

Автомобильные моторы, производимые в Германии, пользуются заслуженной репутацией надежных и долговечных силовых агрегатов. Это в полной мере относится и к продукции известного автомобилестроительного концерна Volkswagen A. G., двигатели которого разрабатываются и изготавливаются на базе самых современных технических решений. К ним относятся и различные модификации силового агрегата ЕА 827 (объем цилиндров 1,8 л), среди которых особенно интересна линейка уменьшенных моторов ЕА 827 1,6 (pn, aek, ana, aeh, alz и др.). Ее достойным представителем является двигатель bfq, устанавливаемый, например, на автомобилях Шкода Октавия.

Двигатель устанавливается на Skoda Octavia, Volkswagen Bora, Volkswagen Golf IV, Skoda Octavia Tur.

Двигатель VW 1,6 bfq входит в линейку силовых агрегатов, использующих поршневую группу, рассчитанную под степень сжатия 10,3:1. Кроме него в нее входят моторы с обозначениями ALZ, AVU, AYD, BFS, BGU, BSE, BSF, CCSA. Выпускались эти моторы концерном Volkswagen A. G. на протяжении 7 лет (2000-2006).

Большое количество заводских обозначений связано в основном с использованием различного навесного оборудования, новых прошивок электронного блока управления двигателем, а также технологических и/или конструктивных улучшений, постоянно внедряемых в процессе производства.

Конструктивно двигатель VW 1,6 bfq представляет собой уменьшенный вариант мотора ЕА 827 1,8 (1983), в чугунном блоке цилиндров которого установили короткоходный коленчатый вал, обеспечивающий соотношение хода поршня к диаметру цилиндра порядка 0,956. Это позволило увеличить мощность мотора на высоких оборотах коленчатого вала при сохранении небольшого объема цилиндров. При этом несколько ухудшилась приемистость силового агрегата на низких оборотах.

Алюминиевая головка блока цилиндров с верхним расположением распределительного вала оснащена механизмом газораспределения типа SONC 8V. Система изменения фаз газораспределения расположена на впускном валу. В действие механизм газораспределения приводится зубчатым ремнем, при обрыве которого гнутся клапана. В связи с этим приводной ремень необходимо менять не реже, чем через каждые 50…60 тысяч км пробега.

Регулировка тепловых зазоров клапанов в процессе эксплуатации не требуется, так как имеются специальные гидрокомпенсаторы.

Регулярное техническое обслуживание силовых агрегатов VW 1,6 bfq является безоговорочным условием для беспроблемной работы в течении длительного времени. Перечень операций и регулярность их проведения оговорены, например, в руководстве по эксплуатации такого автомобиля, как Шкода Октавия. В частности, рекомендуется осуществлять замену:

• моторного масла, масляного и воздушного фильтров – через каждые 15 тыс. км пробега;
• топливного фильтра – через 30 тыс. км;
• приводного ремня механизма газораспределения – каждые 75 тыс. км;
• свечей зажигания – не реже, чем через 45 тыс. км.

Кроме того, использование в качестве охлаждающей жидкости разведенных концентратов G11 или G12 требует соблюдения определенных правил:

1. Концентрат G11 представляет собой жидкость сине-зеленого цвета, которую разбавляют дистиллированной водой в соотношении:

• 1:2 (33%) – от -10°С до -25°С;
• 1:1 (50%) – от -35°С до -50°С;
• 1,5:1 (60%) – от -35°С до -50°С;
• 2:1 (70%) – от -50°С до -80°С.

2. Охлаждающая жидкость на основе концентрата G11 требует замены не реже 1 раза в 2 года.

3. Концентрат G12 (G12+, G12++) – жидкость красного цвета, которую также разводят дистиллированной водой в следующих пропорциях:

Охлаждающая жидкость на основе концентрата G12 (G12+, G12++) необходимо менять 1 раз в 4 года.

Мотор VW 1,6 bfq считается достаточно надежным, позволяющим проехать без серьезного ремонта более 300 тысяч км, однако и у него есть ряд типичных неисправностей, некоторые из которых приведены в таблице.

Оцените статью:
