Ремонт двигателя погружного насоса своими руками

Мы постараемся ответить на вопрос: ремонт двигателя погружного насоса своими руками по рекомендациям подлинного мастера с максимально подробным описанием.

Погружные насосы вошли в обиход давно, их множество видов у разных производителей, но с течением времени выход из строя все также неизбежен. Причины неисправности могут быть разными, как и варианты ремонта.

Но что делать если сервис далеко, а дискомфорт при нерабочем устройстве очень велик? Ответ прост — заняться ремонтом самостоятельно.

Для ремонта любого насоса нужно знать его устройство. Выяснив как работает погружной насос, можно правильно определить причины неисправности. В широком применении используют насосы следующих видов:

  • центробежные – способны поднимать жидкость на большую высоту. Поэтому рекомендованы для работы в скважинах. Могут набираться из секций – секционные. Представителем этого вида является глубинный насос;
  • вибрационные – слабее центробежных, но имеют свои плюсы. Рекомендованы к применению для перекачивания воды из колодцев на небольшие расстояния.
  • Ремонт И Сборка Глубинного Насоса. Скважинный Погружной Центробежный насос AQUATICA DONGYIN 777114
    YouTube Video
Видео (кликните для воспроизведения).

Изображение - Ремонт двигателя погружного насоса своими руками proxy?url=http%3A%2F%2Fnasosovnet.ru%2Fwp-content%2Fuploads%2F2017%2F02%2Fkak-otremontirovat-glubinnyj-nasos-svoimi-rukami1

Центробежные насосы состоят из:

  1. Крыльчатки – рабочего инструмента, создающего центробежную силу для всасывания и выталкивания воды в подающий патрубок.
  2. Электромотора, приводящего в движение вал с крыльчаткой.
  3. Вспомогающих элементов конструкции – подшипников, уплотнений, необходимых устройств охлаждения электродвигателя.
  4. Корпуса, который вмещает все элементы и сохраняет от возможных повреждений во время монтажа и работы.

Электрический двигатель приводит в движение крыльчатку, которая, вращаясь, перемещает жидкость между ее лопастями к краям насоса. Далее жидкость под действием центробежной силы поступает в патрубок, что соединяет насос и общую систему водоснабжения. Для центробежного насоса рекомендуется работа в чистой воде без примесей песка и других частичек, что плохо влияют на продолжительность и качество его работы.

Вибрационные насосы комплектуются:

  1. Рабочим поршнем.
  2. Сильным электромагнитом.
  3. Электродвигателем, что приводит рабочий поршень в движение.
  4. Дополнительных вспомогательных частей – диафрагмы, уплотнений, амортизатора и других.
  5. Металлического литого корпуса.

Изображение - Ремонт двигателя погружного насоса своими руками proxy?url=http%3A%2F%2Fnasosovnet.ru%2Fwp-content%2Fuploads%2F2017%2F02%2Fpogruzhnoj-nasos-dlja-skvazhiny-vodolej

Погружные насосы для скважины

Электромагнитное поле приводит поршень в движение, а тот – диафрагму. Создается разность давлений, из-за которой вода поступает в камеру и с силой передается в водопроводный патрубок. Насосы такого типа не прихотливы к качественному составу воды, поэтому их применяют в колодцах и при других бытовых потребностях. Характерны меньшей стоимостью.
к меню ↑

Возникающие неисправности в погружных насосах делят на две группы:

  • дефекты, связанные с механическими повреждениями;
  • неполадки в управлении.

В процентном соотношении перевешивают те случаи сбоев в работе, которые связаны с собственной халатностью пользователей, не читающих инструкции поставляемые с техникой и основ безопасности. Кроме того, большее количество владельцев никогда не вынимали насосы из водоемов до их поломки.

Механические поломки – это дефекты сборки или проблемы работы при временном износе составляющих конструкции приспособления.

Дефектацию оборудования можно обнаружить при первом запуске. Ремонт погружного насоса в таком случае самостоятельно проводить не стоит, так как его попросту можно заменить новым по гарантийным обязательствам фирмы-продавца. Когда электронасос имеет изношенные части, то чаще проявляются следующие симптомы:

  1. Гудит, но не качает или дает слабый напор. В центробежных экземплярах насосов такой симптом характерен для изношенной или смещенной с оси крыльчатки. А в вибрационных – это ослабление креплений амортизатора и его смещение, что приводит к работе вхолостую.

Когда поврежден клапан в вибрационном электронасосе симптоматика та же. Воздействие на состояние оказывает всасывающийся песок, что ускоряет процесс износа. Для возвращения оборудования в рабочий режим, необходима разборка и ремкомплект, включающий как минимум сработанные части. Как максимум можно сразу заменить уплотнения, пребывающие в работе и контакте со средой перекачивания.

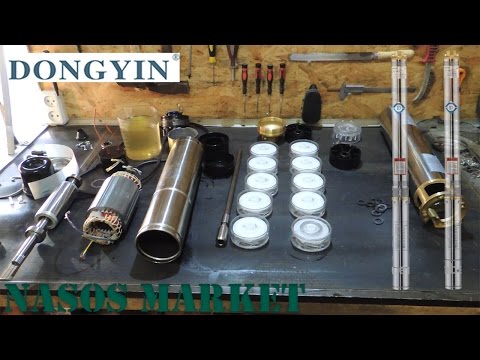

  • Разборка погружного насоса Aquatica DONGYIN(Акватика Донжин) 4SDm4/10 (777132) ЧАСТЬ 1
    YouTube Video
Видео (кликните для воспроизведения).

Так выглядит разобранный насос Калибр забитый песком

В виброэкземпляре нужно по новой закрутить крепящие гайки амортизатора. Разбирать изделие нужно аккуратно и желательно в вертикальном положении для уменьшения вероятности потери составных частей и утечки масло-смазочных материалов. Но как разобрать, если проржавевшее стяжное крепление не поддается? – Сначала желательно попробовать применить специальные спреи для удаления ржавчины и смазки. Но если эти действия не произвели нужного эффекта, нужно срезать крепление и при сборке заменить новым.

Насос не будет качать, но может гудеть при серьёзнейшей поломке — обрыве штока вибронасоса. Починить или произвести замену штока при деформациях или неисправности практически не представляется возможным. Если при проверке обнаружится причина именно в штоке, то ремонт погружных насосов с таким диагнозом в дальнейшем не целесообразен. Необходимо покупать новый экземпляр.

  1. Повышенная вибрация и перегрев. Скорее вибрация в центробежном насосе обусловлена сильным износом подшипниковых узлов или послаблением в креплении элементов конструкции насоса. Для устранения этой симптоматики нужно заменить подшипники, их уплотнения и укрепить вибрирующие конструктивные элементы.

Но вибрация в комбинации с перегревом характерна для всех видов погружных насосов. Даже кратковременная работа насоса без воды чревата кавитационными процессами, сильным перегревом и выгоранием устройства. Нагреваясь корпус устройства перегревается и все термозаливки утрачивают свои изолирующие и крепящие функции. Насос не отключается, поэтому незакрепленные части начинают вибрировать и при дальнейших дифформационных процессах заклинивают.

Сложнейшая поломка позволяет отремонтировать неисправный электронасос своими руками даже в этом случае. Внимательно и аккуратно нужно разобрать корпус, очистить и отделить электрочасть. Постукивая, определить закреплен ли магнит. Уже разобранный насос вынуть из корпуса и, с помощью болгарки, на внутренней корпусной части сделать надпилы до 2 мм. Надпилы можно делать в хаотичном порядке – они создаются для крепления клеевой массы.

Ремонт вибрационного насоса

После проделанного, внутрекорпусную часть вскрывают клеем или герметиком, а далее запресовывают магнит или статорную обмотку. Лишние выдавленные остатки крепежа удаляют, а корпус очищают. С высыханием клея можно доукомплектовывать насос.

В некоторых моделях типа «Ручеек», «Малыш М» и других, отверстия для всасывания располагают сверху. Такой конструктив исключает попадание примесей со дна водозабора и много улучшает охлаждение устройства. Особенность размещения отверстий позволяет работать без уровня воды долгое время – до 7 часов. А если насос снабжен термореле, то при сильном перегреве или перепаде напряжения он попросту отключится, чем сбережет работоспособность. Отключаться электродвигатель сможет после каждой временной задержки термического предохранителя до полного выхода его из строя. Стоимость с такой защитой погружного устройства дороже.

  1. Заклинивание. Масса случаев с остановкой оборудования по этой причине заключается в попадании в водозаборник частичек или превышение температурного режима работы насоса. При этом, разобрав корпус и добравшись до заборной части, очищают сетку забора, крыльчатку и другие элементы, стоящие на пути свободного протока. Если необходимо, заменяют изношенные приклинившие составляющие устройства.
  2. Течь. Это явление возникает в местах износа уплотнительных материалов, которые подлежат немедленной замене. Места подтекания в средине насоса можно обнаружить по коррозийной ржавчине или потекам. Если проблему не устранить, то скоро возникнет необходимость в покупке новой модели устройства.

Изображение - Ремонт двигателя погружного насоса своими руками proxy?url=http%3A%2F%2Fnasosovnet.ru%2Fwp-content%2Fuploads%2F2017%2F02%2F70064203_2_644x461_nasos-pogruzhnoy-bosna-tayfun-2-tsvirkun-zapchasti-fotografii

Ремкомплект для ремонта насоса

Характерны для таких поломок следующие причины:

  • работа насоса вне воды;
  • проблемы с электропитанием;
  • не рабочий приводной электромотор.

Для безопасной работы рекомендуют устанавливать в систему управления специальный датчик для контроля за уровнем жидкости, который помогает выключатся погружному устройству при достижении минимального уровня. Работа вхолостую без воды приведет к невозвратной поломке.

Перебои с питанием приводят к нарушениям изоляционного слоя кабеля электропитания и невозможностью дальнейшей эксплуатации. Если кабель не вмонтирован в корпус напрямую, то возможна его замена, в обратном случае необходима установка нового насоса. Постоянное выбивание электропробок свидетельствует о неисправности кабеля или нарушении якорной обмотки. При повреждениях обмотки самостоятельный ремонт невозможен и требуется помощь сервисного центра.

Нерабочий двигатель означает полную замену старого насоса новым, поскольку ремонт в домашних условиях слишком сложен, а в ремонтных мастерских цена близка к покупке нового заводского исполнения.Все разборочные работы нужно проводить соблюдая меры безопасности — только после отключения от электропитания и извлечения из воды.

Без глубинных насосов ни одна скважина не будет функционировать должным образом. Это весьма прочное на вид устройство действительно таковым и является, отличаясь надежностью и длительностью работы без аварийных ситуаций.

Подключенный глубинный насос, готовый к опусканию в скважину

Поломка глубинных насосов — крайне редкое явление (само собой — при правильной эксплуатации). Но если оно случается, тогда необходим своевременный ремонт глубинных насосов, дабы избежать дополнительных, подчас более серьезных, проблем в водопроводной системе из скважины. К счастью, произвести такой ремонт можно и своими руками.

За счет того, что насосное устройство постоянно взаимодействует с водой, оно постоянно подвергается влиянию различных негативных факторов. К счастью, такие негативные факторы редко приводят к молниеносным поломкам, обычно работоспособность насоса нарушается исподволь, постепенно и заметно для эксплуататоров.

А это значит, что при обнаружении небольших дефектов необязательна радикальная замена глубинного насоса, так как можно обойтись ремонтом своими руками. К слову, замена погружного насоса при небольших поломках вообще практически никогда не проводится. Погружные насосы еще более просты в ремонте, в том числе своими руками, чем глубинные.

В подавляющем числе случаев поломок глубинных насосов выходит из строя именно магнит насосного прибора. Такая поломка чаще всего наблюдается у глубинных насосов марки «Спрут» и «Водолей». К сожалению, в этом случае ремонт своими руками произвести не получится, так как техника для починки магнита насоса имеется лишь на специализированных предприятиях. В такой ситуации насос сразу нужно отвезти на починку к специалистам.

Другое дело — посторонние шумы в случае, когда насосное устройство запущенно. Здесь уже речь идет о поломке механического характера. В подавляющем большинстве случаев поломку механического характера можно устранить своими руками.

Первым делом при посторонних шумах необходимо разобрать на запчасти насосное устройство. В случаях, когда шумы слышны у насосов марки «Спрут» или «Водолей», необходимо первым делом проверить электрическую систему насоса, к которой относится как непосредственно сам двигатель, так и система автоматики.

Глубинный насос с подключенным шлангом

Насосы марки «Спрут» и «Водолей» имеют поломки чаще всего именно в этих системах, отремонтировать которые, впрочем, достаточно просто и своими руками. Среди прочих проблем, часто возникающих у насосов марки «Спрут» и «Водолей» — это поломки реле времени и системы защиты от короткого замыкания или сухого хода.

Причинами таких поломок могут служить постепенные засоры внутренней насосной системы инородными предметами из грунта скважины. Кроме того, работа насоса в сухом режиме тоже может стать серьезной проблемой, так как на таком «ходу» быстро заканчивается масло, что приводит к неравномерной и неплавной работе внутренних механизмов насоса.

При такой ситуации со временем детали подвергаются деформации, вплоть до невозможности починки в принципе. Именно поэтому любое насосное устройство, особенно популярных в СНГ марок «Водолей» и «Спрут», должно проходить постоянную диагностику на наличие внутренних проблем, желательно специалистами.

Самыми редкими причинами сбоя работы насосной системы можно назвать такие причины:

  • перегрев рабочей жидкости, когда ее температура превышает 40 градусов по Цельсию;
  • неправильное закрепление подводного кабеля.

Эти проблемы характерны не только для насосов марок «Водолей» и «Спрут», а вообще для всех, так как причины, приведшие к таким проблемам, никак не связаны с качеством насоса, а напрямую зависят от профессионализма монтажера насоса.
к меню ↑

При обнаружении того, что устройство не работает как нужно, не следует сразу предпринимать попытки его починки, даже если причина очевидна. Изначально нужно проверить устройство на наличие или второстепенных проблем, не столь очевидных при первом осмотре, или на наличие основной проблемы, когда изначально вообще непонятно почему устройство не работает.

Глубинный насос с накопившимися отложениями на корпусе

На глубинных насосах марок «Спрут» и Водолей», как, впрочем, и на любых других, первым делаем нужно проверить, имела ли место быть банальная перегрузка, из-за которой мог отключиться автомат и вся насосная система в целом.

  • разобрать распределительную коробку;
  • произвести визуальный осмотр внутренней части — перегоревшая деталь будет сразу заметна (также может ощущаться запах гари).

Если причина поломки не ясна, то нужно снять крыльчатку с насосного двигателя и проверить, вращается ли непосредственно сам двигатель в свободном состоянии или нет.

Важно знать, что большинство современных насосных устройств изготовляются однофазными. К ним присоединяют так называемый «сглаживающий конденсатор», благодаря которому запуск двигателя проходит более гладко и плавно. Вокруг него имеется специальная обмотка.

В таких насосах чаще всего выгорает двигатель. Собственно по этой причине и нужно снимать крыльчатку. А после снятия крыльчатки необходимо произвести попытку прокрутки вала вручную. Благодаря заранее освобожденному месту, из-за снятия крыльчатки, сделать это не составляет труда.

Но если вал не крутится, то нужно думать о механической поломке. Если быть точнее, то думать следует о заклинивании двигателя.

Случиться это может по той причине, что в двигатель постоянно попадают мелкие или же в иных случаях крупные частицы грунта.

Происходит это лишь в тех случаях, если на двигателе нет дополнительного защитного фильтра. Собственно эти частицы и могут быть причиной возникновения таких проблем. Примечательно, что если их своевременно не удалять с двигателя насосного устройства, то это постепенно приведет к тому, что полностью сгорит вся обмотка статора. Она, что очевидно, ремонту не подлежит, только замене. Впрочем, если вал не имеет проблем с вращением, то нижнюю часть мотора можно собрать.
к меню ↑


к меню ↑

Перед началом разбора верхней части электродвигателя нужно обязательно поставить его в вертикальном положении. Это действительно необходимо, так как установка электродвигателя в неправильное положение может повлечь утечку масла, которое является рабочей жидкостью в насосных системах.

После установки электродвигателя в необходимое вертикальное положение нужно обязательно снять ту крышку, через которую проходят провода питания установленного электродвигателя. Собственно при снятии крышки сразу можно провести диагностику пускового конденсатора на наличие проблем. Для этого необходимо будет использовать омметр, дабы проверить сопротивление как пусковой, так и собственной рабочей обмотки.

Поэтому дальше нужно взять клеммы омметра и присоединить их к непосредственно самой обмотке. Далее необходимо сделать вращение рукоятки, которое затем создаст необходимое напряжение в 200 – 300 вольт. При показаниях на приборе сопротивления, не доходящего до бесконечности, а это имеет определенное значение, можно считать, что состояние обмотки удовлетворительное или даже идеальное.

А вот в случаях, когда прибор фиксирует сопротивление, доходящее до бесконечности, можно смело говорить о том, что есть проблема в виде обрыва рабочей фазы мотора.

Засор внутренней части глубинного насоса

Когда прибор фиксирует чересчур маленькое сопротивление можно говорить о том, что имеет место быть так называемое межвитковое замыкание. К сожалению, если произошла одна из перечисленных выше возможных проблем, то попытка все исправить своими руками не увенчается успехом, и агрегат необходимо будет отвезти к специалистам, имеющим необходимое для починки оборудование.

Впрочем, в большинстве случаев описанные выше проблемы требуют не столько частичного или полного ремонта, сколько полной замены всех неисправных деталей. Особенно если речь идет об обмотке.

Если прибор говорит о том, что все проверяемые элементы насосной системы находятся в полностью исправном состоянии, необходимо тщательно исследовать пусковой конденсатор. При таких обстоятельствах чаще всего причиной неисправности всей системы является именно его поломка. Кроме того, он может быть в состоянии так называемого обрыва.

К сожалению, на первый взгляд эта проблема может не броситься в глаза, но при диагностике специальным прибором, омметром, неисправность обязательно вылезет наружу. И уже в этих случаях произвести ремонт пускового конденсатора можно будет собственными силами. Однако чаще всего ремонтом пускового конденсатора можно назвать лишь его полную замену, так как его поломка, а чаще всего это перегрев и сгорание конденсатора, является фатальной поломкой.

Поскольку погружное насосное оборудование используется на многих дачных участках и в загородных домах для решения различных проблем водоснабжения, несложный ремонт погружного насоса полезно уметь делать каждому владельцу подобного оборудования. Особенно это касается поломок механического характера, с которыми можно справиться своими руками, если знать причину поломки и способы её устранения. В нашей статье мы расскажем, как производить ремонт глубинных скважинных насосов самостоятельно, опишем самые распространённые поломки и способы их устранения. При этом последовательность ремонта и частые неисправности мы опишем для наиболее распространённых моделей насосного оборудования агрегатов «Водомёт» и «Вихрь». Видео в конце статьи поможет вам разобраться в тонкостях ремонта погружных насосов.

Насосы марки «Водомёт» и «Вихрь» пользуются огромным спросом из-за простоты конструкции и простого ремонта скважинного агрегата. Основа любого погружного насосного изделия – это компактный цилиндрический корпус. Именно в этом корпусе находится двигатель с крыльчаткой, надетой на его вал. При этом крыльчатка отделяется от отсека с двигателем посредством специального вкладыша. Через него и проходит вал.

Прежде чем приступать к ремонту скважинных глубинных насосов, необходимо оценить исправность работы его основных узлов. Для этого делают следующее:

  1. Для начала проверяют поршень на наличие повреждений и деформаций. Он должен быть прямым и ровным.
  2. Затем оценивают проходимость всасывающего отверстия. Оно считается исправным, если воздух, проникая со стороны всасывающего патрубка, свободно проходит с двух сторон.
  3. Также стоит своими руками измерять расстояние между поршнем и магнитами катушек. В норме оно должно быть в пределах 0,4-0,5 см. Если эта величина будет больше, то катушки в приборе могут биться. При уменьшении просвета может возникнуть перегрев двигателя.
  4. Кроме того, в агрегатах «Водомёт» и других подобных моделях нужно измерять расстояние от клапана, закрывающего впускное отверстие, до корпуса прибора. В норме оно должно быть от 0,7 до 0,8 см. Это позволит жидкости свободно вытекать из агрегата при отсутствии давления.
  5. Также нужно убедиться, что неисправности в работе скважинного глубинного агрегата не вызваны критическими скачками напряжения. Поэтому при помощи специального прибора нужно измерять напряжение в сети. Оно должно быть в пределах 200-240 V.

Изображение - Ремонт двигателя погружного насоса своими руками proxy?url=http%3A%2F%2Fvodakanazer.ru%2Fwp-content%2Fuploads%2F2016%2F08%2F%25D0%259D%25D0%25B0%25D1%2581%25D0%25BE%25D1%2581-%25D0%25B2-%25D1%2580%25D0%25B0%25D0%25B7%25D0%25BE%25D0%25B1%25D1%2580%25D0%25B0%25D0%25BD%25D0%25BD%25D0%25BE%25D0%25BC-%25D0%25B2%25D0%25B8%25D0%25B4%25D0%25B5-700x447

Поскольку в продаже есть модели насосного оборудования разных производителей, отличающиеся прочностью и особенностями конструкции, то ремонт и эксплуатация таких приборов должны выполняться с учётом модели. Поскольку в качестве скважинного агрегата вы могли выбрать не «Водомёт» или «Вихрь», а модель другой марки, мы решили перечислить слабые стороны самых распространённых насосных изделий, а также особенности их ремонта:

  • Большинство моделей Grundfos имеет особую теплоизоляцию двигателя и встроенные клапаны. Поэтому иногда нужно менять теплоизоляционные уплотнители мотора. Эта работа под силу только профессионалу.
  • Насосы марки Джилекс часто сталкиваются с вытеканием жидкости из электродвигателя. Для ремонта необходимо заменить жидкость аналогичным продуктом. Сделать это можно только в специальном центре обслуживания.
  • Самой большой популярностью пользуется отечественный насос «Малыш» . Хоть цена сервисного ремонта вполне приемлема, несложно отремонтировать этот прибор своими руками. Распространённая проблема – агрегат сильно шумит после включения, но воду не качает. Обычно такое происходит из-за разрыва центральной оси, на которой установлена мембрана и якорь. Обычно разборка агрегата позволяет быстро выявить проблему. Ось необходимо заменить. Более подробно о ремонте насоса «Малыш» вы можете узнать из предложенного видео:

  • Скважинный насос «Водолей» довольно часто перегревается во время работы. Особенно это касается агрегатов, установленных в неглубоких скважинах. Однако поскольку ремонт такого оборудования может составить около половины его стоимости, то при поломке недорогого насоса проще купить новый прибор.
  • Насосы «Водомёт» и «Вихрь» — это довольно надёжная техника, которая при правильном использовании может прослужить длительное время без поломок. При неправильной эксплуатации агрегаты могут засоряться илом и песком. Для ремонта потребуется менять насосную часть.
  • Насосное оборудование «Ручеёк» также славится своей способностью к перегреву. И это несмотря на конструкцию с соблюдением европейских стандартов. Согласно инструкции производителя прибор может проработать без остановки 7 часов, но на практике это вызовет перегрев. Поэтому насосу рекомендуется давать передышку после 2-3 часов работы.

Изображение - Ремонт двигателя погружного насоса своими руками proxy?url=http%3A%2F%2Fvodakanazer.ru%2Fwp-content%2Fuploads%2F2016%2F08%2Ff8a63ebb48883893d4278c2-2-700x525

Что касается насосов «Водомёт» или агрегатов других марок, то часто причинами поломки могут быть:

  • заиливание крыльчатки;
  • разрыв питающего кабеля;
  • выход из строя ротора или статора.

Для диагностики проблемы своими руками стоит придерживаться следующих правил:

  1. Для начала агрегат нужно извлечь из скважины и выполнить его тестовый запуск. Если вал вращается, значит, проблема кроется в крыльчатке. Её необходимо почистить от ила и агрегат можно собирать и эксплуатировать дальше.
  2. Если насос «Водомёт» при тестовом запуске даже не включается, то сначала необходимо проверить тестером силовой кабель. Для этого проверяют напряжение на клеммах моторного отсека. Если оно есть, то кабель целый. В противном случае придётся заменить его новым кабелем.
  3. Если при диагностике скважинного насоса выяснится, что с кабелем всё в порядке, значит, причина неисправности кроется в электродвигателе. В этом случае изделие придётся разбирать до самого моторного отсека, извлекать статор или ротор и перематывать обмотку.

Изображение - Ремонт двигателя погружного насоса своими руками proxy?url=http%3A%2F%2Fvodakanazer.ru%2Fwp-content%2Fuploads%2F2016%2F08%2Fwpid-remont-vodanyh-nasosov1-700x490

Чтобы произвести ремонт любого насосного оборудования своими руками, необходимо научиться его разбирать. Как это делать, мы рассмотрим на примере насоса «Водомёт». Разборку выполняем в такой последовательности:

  1. На входном патрубке необходимо открутить цилиндр с перфорированным днищем. Это фильтр грубой очистки, защищающий изделие от песка и заиливания.
  2. Далее своими руками с вала на двигателе насосного агрегата демонтируются все шайбы, диски и «стаканы». Чтобы вам было проще установить снятые изделия в нужном порядке назад, выкладывайте их рядом в той последовательности, в которой вы их снимаете.

Важно знать: крыльчатка состоит из 16 составляющих съёмных деталей, не считая стольких же антифрикционных шайб. Поэтому очень важно соблюдать последовательность снятия и обратной установки всех элементов.

  1. После этого со скважинного насоса «Водомёт» необходимо демонтировать стопорное кольцо двигателя. Эта деталь закрывает крышку моторного отсека. Для этого необходимо воспользоваться киянкой. Ударом этого инструмента сдвигаем двигатель вниз, после этого тянем за шнур и возвращаем его обратно. После таких манипуляций уплотнительное кольцо сдвинется. После этого стопорное кольцо смещают отвёрткой в сторону корпуса. В результате этого стопор перекосит и его легко будет вынуть.
  2. Далее отсоединяем проводку, открываем крышку моторного отсека. После этого при помощи киянки и отвертки можно извлечь мотор из корпуса.

В результате такой разборки можно легко промыть и прочистить крыльчатку и все её составляющие элементы. Двигатель можно отвезти на диагностику и ремонт в специализированную мастерскую. После прочистки и ремонта сборка происходит в обратном порядке.

Изображение - Ремонт двигателя погружного насоса своими руками proxy?url=http%3A%2F%2Fvodakanazer.ru%2Fwp-content%2Fuploads%2F2016%2F08%2Fnasos-malysh-konstrukcionnye-osobennosti5-700x394

Большинство насосных изделий разных марок часто сталкиваются с одинаковыми проблемами. Мы перечислим самые распространённые из них и укажем, что нужно делать для устранения неисправности:

Видео инструкция по ремонту скважинного насоса «Вихрь»:

Ремонтируем скважинный насос

Если у Вас на дачном участке обустроена скважина, либо колодец, то они без глубинного насоса никогда правильно не будут работать. Такое устройство, как глубинный насос на вид прочный и не всегда работает исправно.

В наше время очень редко происходит поломки глубинных насосов. Но вдруг у вас произошел сбой насоса нужно своевременно уделить ему внимание и привести его в нормальную эксплуатацию.

Чтобы в дальнейшем не возникло более серьезных последствий. Починить глубинный насос можно и своими руками, если вы не захотите вызывать специально мастера.

style=”display:block”
data-ad-client=”ca-pub-9337857885889635″
data-ad-slot=”9967522739″
data-ad-format=”auto”>

Постоянно глубинный насос находится в воде и постоянно на него влияют негативные факторы. В большинства случаев, глубинные насосы мгновенно не ломаются, а постепенно приходят в неисправность. Если у вас, все же случится небольшая поломка, то не обязательно заменять насос, можно и обойтись небольшим ремонтом своими руками.

А менять полностью глубинный насос при небольшом дефекте не нужно и это не целесообразно. Если сравнивать погружной насос с глубинным, то насос погружной легко подвергается ремонту своими руками, чем глубинный. Чаще всего у глубинного насоса ломается магнит насосного прибора.

Подвергается такой дефект у таких насосов, как «Водолей» либо «Спрут». Если у вас вышел из строя магнит насоса, то произвести ремонт своими руками Вам не удаться, а только предусмотрена замена в специальных сервисах. Есть такие поломки, как посторонний шум при работе насосов. А это уже механические поломки, которые легко устраняются своими руками.

Устройство глубинного насоса для воды

Сперва нужно насос положить вертикально и разобрать на запчасти. Если при работе шумит насос («Спрут» и «Водолей»), то сначала проверяется электрическая система насоса, которая отвечает за систему автоматики и работу двигателя.

Наиболее уязвимые насосы марки «Спрут» и «Водолей» у которых при работе слышны шумы. В этом случае устранить поломку у них можно своими руками. Также случаются поломки у таких насосов, таких как «Спрут» и «Водолей» это неисправность реле, а также не срабатывание сухого хода. Случаются такие поломки чаще всего из засорения внутренней системы насосов.

Также если вы включили насос в сухом режиме, это тоже может привести к серьезной поломке. А чаще всего глубинный насос работает в сухом режиме , в нем быстро заканчивается масло, при этом механизм начинает работать туго и не плавно. Если насос будет продолжительно работать в сухом режиме, происходит деформация внутренних деталей, в результате чего, насос починить своими руками становится не возможно.

Вот поэтому такие насосы, как Водолей либо Спрут должны проходить постоянную диагностику и желательно квалифицированными специалистами.

А вот нечастые поломки насосной системы это перегрев насоса, это когда агрегат нагревается свыше 40 градусов по Цельсию либо вы неправильно укрепили кабель подключения. Эти нечастые поломки не только случаются у таких насосов марки «Водолей» и «Спрут», и других производителей.
к меню ↑

Если при работе вы заметили, что насос работает не так, как нужно, слышны посторонние шумы, то сразу же нужно предпринимать меры. Сначала рекомендуем проверить устройства на второстепенные проблемы. На таких марках насосов, как «Спрут» и «Водолей» изначально нужно проверить происходила ли перезагрузка , из за которой чаще всего отключается автомат, а за ним и насосная система.

Насос Водолей и его ремонт.

Чтобы это проверить нужно сперва открутить и разобрать распределительную коробку. Внутри этой коробки и можно увидеть поломку, а это почернение либо запах гари. Если в этой области все исправно, запах не ощущается, то переходим к снятию крыльчатки с насосного двигателя.

Сперва, проверяется, крутиться ли двигатель. К двигателю подсоединен сглаживающий конденсатор, через который и происходит запуск двигателя. Также смотрим вокруг него обмотку, которая должна быть не нарушена и не порвана. Чаще всего в данных насосах поломкой является обгорания двигателя. Вот поэтому чтобы это увидеть, производится снятие крыльчатки.

После того, как сняли крыльчатку, начинаем вручную прокручивать двигатель (вал). Если вал не крутиться, то тут на лицо механическая поломка. Другими словами произошло заклинивания двигателя насоса. Чаще всего это происходит из — за того, что в двигатель могут попадать мелкий мусор, грунт. А происходит это из — за того, что на нем нет защитного фильтра. Если в дальнейшем не производить чистку специального фильтра, и удаления на нем частиц, то в двигателе в скором времени может сгореть обмотка статора.

ВНИМАНИЕ! Обмотка статора ремонту не подлежит — только замена.

Перед тем, как Вы решили произвести ремонт электродвигателя, то его обязательно нужно положить вертикально. Если вы этого не сделаете, при разборке электродвигателя, произойдет утечка масла, без которого насосная система работать не будет. Далее в вертикальном положении снимается крышка, через которую и проходит провод питание 220 Вт.

Сразу же при снятии крышки желательно провести диагностику пускового конденсатора. Для диагностики пускового конденсатора вам потребуется омметр. Проверяется это путем подсоединения клемм к обмотке электродвигателя. Затем вращаем рукоятку, и оно создает напряжение 250-300 вольт.

Изображение - Ремонт двигателя погружного насоса своими руками proxy?url=https%3A%2F%2Fseositi.ru%2Fwp-content%2Fuploads%2F2016%2F06%2F311500320_4_644x461_remont-skvazhinnyh-nasosov-vodoley-biznes-i-uslugi

Если прибор показывает при этом сопротивления, то считается, что состояние обмотки идеальное. А вот если прибор омметра фиксирует бесконечное сопротивление, то тут на лицо проблема в виде обрыва. Вывод: фаза рабочая мотора не рабочая, идет обрыв.

Если у прибора видно маленькое сопротивление, то тут можно говорить о межвитковым замыканием. Вывод из вышеперечисленного — своими рукам, если это произошло исправить не возможно. Лучше в таких случаях обращаться к специалистам. Так как в большинства случаев замены деталей не поможет, а только поможет замена всех последовательных деталей. Тем более если не исправлена обмотка насоса.

При осмотре в дальнейшем смотрим насос дальше. Прибор показывает, что все исправно, переходим к осмотру пускового конденсатора. Чаще всего в нем и случается поломка. Другими словами в нем идет обрыв. При работе насоса такая проблема сразу не броситься в глаза, но при детальном осмотре таким прибором, как омметр поломка вылезет наружу.

При этом ремонт своими руками пускового конденсатора можно произвести самостоятельно, не прибегая к помощи мастера. Но если этого у вас не получиться, то лучше заменить пусковой конденсат на новый. Так как пусковой конденсат это фатальная поломка.
к меню ↑

Дренажный насос на загородном участке – своеобразная палочка-выручалочка при возникновении непредвиденных ситуаций. По конструкции он напоминает оборудование для подачи питьевой воды, однако имеет возможность перемещать загрязненные среды с крупными включениями.

Попытаемся разобраться в слабых сторонах агрегата и выяснить, можно ли произвести ремонт дренажного насоса своими руками при необходимости.

Способность перекачивать воду с мелким гравием, большим включением песка, органических остатков — весьма полезное качество, когда нужно откачать воду после затопления или осушить пруд. Дренажные агрегаты рассчитаны на работу в подобных условиях, но превышение нагрузки нередко приводит к поломкам.

Познакомиться с внутренним наполнением аппарата лучше сразу после покупки, чтобы представлять, какие детали могут выйти из строя в случае засорения или поломки. Для этого не обязательно вскрывать корпус или производить разборку – достаточно изучить схему, которая прилагается к инструкции по подключению и обслуживанию прибора.

Аппараты для частного использования на дачных участках не отличаются большой мощностью или сложной начинкой. В отличие от тяжелого промышленного оборудования, они компактные, относительно легкие (средний вес – 3-7 кг), состоят из стальных или пластиковых деталей, хотя для производства промышленных моделей и некоторых бытовых до сих пор используют чугун.

Главные составные части погружного механизма – насосный узел, качающий воду, и электродвигатель, вращающий вал с лопастями. Двигатель находится внутри прочного корпуса, который выполнен из нержавеющей стали или из усиленного полипропилена и является двойным. Между наружными и внутренними стенками циркулирует вода, препятствуя охлаждению.

Современные модели оснащены термозащитой, срабатывающей при перегрузке устройства. К осевому валу прикреплена крыльчатка – винтовое устройство, подающее жидкость внутрь корпуса. При включении агрегата крыльчатка начинает вращаться, забирать снаружи воду и проталкивать ее вдоль стенок к выпускному отверстию. На смену первой порции воды приходит следующая – и так до остановки механизма.

Регулирует периодичность работы поплавковый выключатель. Он следит за уровнем жидкости в резервуаре или естественном водоеме, при его резком снижении выключает аппарат в автоматическом режиме.

Как видите, устройство дренажного насоса достаточно простое, и если вы когда-нибудь разбирали и чистили погружной колодезный насос, то справитесь и с этой категорией оборудования. Немного отличается фекальный агрегат, имеющий дополнительный узел для размельчения слишком крупных частиц.

Погружной аппарат пригодится для очистки глубоких резервуаров, например, только что введенного в эксплуатацию колодца. Первую жидкость, скопившуюся в нем, нельзя назвать питьевой, так как имеется много крупных включений песка и глины. На протяжении суток необходимо откачивать загрязненную жидкость, чтобы на ее место пришла чистая, пригодная для употребления вода.

В отличие от погружного, поверхностный насос не используют для глубоких резервуаров, он больше подходит для откачки воды из бассейна или подвала – при его затоплении. На дно емкости помещают шланг для приема грязной воды, второй шланг служит для отвода стоков.

Если насос используют в аварийной ситуации, уместно использовать поплавковое устройство, которое будет контролировать критический уровень подъема воды. Плюс в том, что конструкция механизма позволяет перекачивать жидкость с крупными кусками грязи – до 5 см (реже – 10 см).

Понятно, что агрегат поверхностного типа отличается по своему строению. Внутри металлического корпуса закреплены рабочий вал и колесо, а двигатель может быть разным: у центробежных изделий – однофазный с внешней вентиляцией, у самовсасывающих – асинхронный двухполюсный.

Несмотря на загрязненность среды для перекачки, не стоит допускать работы насоса с жидкостью, в которой растворен бензин, керосин или другие нефтепродукты и химические вещества.

Сломаться может как новое оборудование, так и прослужившее не один год. Только что купленный аппарат может выйти из строя из-за производственного дефекта, допущенного при сборке: поврежденного поршня или неправильно подсоединенного клапана. Часто поломки случаются по причине неумелого монтажа, если:

  • опустили агрегат на недостаточную глубину;
  • допустили попадание воздуха в отсек для забора воды;
  • водозаборное отверстие находится над водой и не покрыто жидкостью.

Эти недочеты легко исправить простой проверкой, но лучше их не допускать.

Чаще всего проблемы возникают в процессе эксплуатации оборудования. Производителем задаются контрольные параметры, в рамках которых необходимо действовать (они заявлены в техническом паспорте изделия). Если оборудование использовать неправильно, не по назначению, оно просто не выдержит нагрузки.

Например, для дренажного аппарата является нормой перекачка грязной воды. Это значит, что проблемы могут возникнуть, если начать перемещать чистую питьевую воду (для которой предназначены скважинные и колодезные модели). Напротив, слишком крупные загрязнения забивают фильтры, вследствие чего работа насоса приостанавливается.

Также неприятности ожидают, если оборудование работает вхолостую, в «сухом» режиме – обязательно случится перегрев, который не всегда можно исправить самостоятельно. В результате оплошности дело может закончиться дорогим сервисным ремонтом.

Отсутствие профилактики, редкие технические осмотры также могут стать причиной поломки. Многих неприятностей можно избежать, предупредив их заменой одной из деталей или элементарной чисткой.

Существует ряд возможностей отремонтировать оборудование своими руками при условии, если сломанную деталь можно заменить новой или произвести несложную техническую процедуру (например, очистку). Для этого придется разобрать корпус, произвести диагностику, выявить неполадку и подобрать идентичную деталь.

К доступным действиям относится замена конденсатора, крыльчатки или поплавка, ремонт электрокабеля, фиксация амортизатора, удаление крупных кусков глины и песка, застрявших внутри корпуса.

Если треснул чугунный корпус, вышел из строя клапан или перестала функционировать обмотка, следует обратиться в сервисный центр или задуматься о покупке нового насоса. Недорогие дренажные устройства китайского производства стоят недорого, поэтому заказывать серьезный профессиональный ремонт нецелесообразно.

Гибкий элемент – кабель – всегда находится в зоне риска, так как из-за регулярных перекручиваний и перегибов (что часто случается при транспортировке и переустановке оборудования) провода под слоем пластиковой или прорезиненной защиты разрываются, в результате чего прекращается питание насоса.

Необходимо найти место разрыва и выполнить соединение. Эту операцию легко провести, если обрыв произошел около вилки – нужно просто зачистить и соединить провода, напоследок тщательно изолировав место работы.

Обрыв кабеля в зоне подключения к насосу требует больше времени на починку. Сначала необходимо вынуть оборудование из воды, обтереть и просушить его, затем разобрать, чтобы добраться до внутреннего блока подключения. Приготовьтесь к тому, что вместо шестиугольных отверстий столкнетесь с тройными, из-за чего и возникнет сложность с подбором отвертки.

Крышку следует снимать аккуратно, без рывков и усилий. Отвинтив болты, придерживающие натяжной элемент, вы сможете рассмотреть кабель и определить участок разрыва. Изношенный кусок удаляем, монтируем кабель на прежнее место, крепим натяжной элемент, фиксируем болты.

Двигатель работает исправно, однако жидкость или вообще прекратила течь, или поступает мелкими неравномерными рывками. Причин странного явления может быть несколько:

  • Засорена часть подающей магистрали. Это отводящий патрубок или труба подачи. Возник своего рода засор из пучков водорослей и кусков глины. Необходимо отсоединить трубы и прочистить их. Возможно, длина трубы больше, чем рекомендовано производителем, и поэтому недостаточно давления для напора нужной мощности.
  • Износилось рабочее колесо. Изогнуты или повреждены лопасти. Следует разобрать устройство, заменить детали, для начала визуально (насколько это возможно) определив причину неисправности.
  • Жидкость перенасыщена грязью и мусором. Поэтому вода имеет густую консистенцию и с трудом перекачивается. Проблему решаем подъемом всасывающего отверстия на некоторое расстояние от дна, где скапливается осадок.
  • Заметно снизилась мощность двигателя. Что можно определить даже по звуку. Возможны неполадки в подаче электричества, выход из строя подшипников, разгерметизация масляного отсека. Необходима разборка корпуса, чтобы уточнить причину поломки и заменить изношенные детали.

Наиболее часто встречающейся проблемой является засорение фильтра. Чтобы прочистить сетку и всасывающее отверстие, можно попробовать пропустить через насос некоторое количество чистой воды. Если эта процедура не поможет, следует разобрать корпус и прочистить все камеры, удалив камушки, водоросли и щепки.

Разбирая агрегат, обязательно пользуйтесь схемами или инструкциями производителя. Они помогут последовательно снимать части, быстро находить места крепления болтов. В некоторых случаях износ крепежа или ослабление гаек вызывает смещение деталей, что также влияет на производительность аппарата.

Вы подключаете электропитание – а насос не работает, не издает шум и не качает воду. Приготовьтесь к тому, что придется обследовать все оборудование. Вот наиболее распространенные причины отказа двигателя:

  • Нарушение подачи электричества из-за обрыва проводов. Проверяем кабель на ощупь и находим место разрыва. Если аварийный участок в зоне подключения к насосу – действуем, как описано выше.
  • Вышла из строя обмотка статора. Случается по причине работы «всухую». Если самостоятельно заменить не сможете, обратитесь к специалистам.
  • Заклинило подшипник. Проверяем деталь на пригодность, по результатам диагностики чистим или меняем.
  • Всасывающее устройство забило мусором. Производим очистку лопастей и решетки, проверяем целостность действующих элементов и сетки.
  • Сломался поплавковый выключатель. Чтобы проверить его работоспособность, необходимо замкнуть реле. Возможно, проблема в проводе, соединяющем поплавок с насосом.

Если вышел из строя конденсатор – требуется замена. В некоторых моделях к нему предусмотрен специальный доступ, представляющий собой отдельное отверстие в корпусе.

Изображение - Ремонт двигателя погружного насоса своими руками proxy?url=http%3A%2F%2Fsovet-ingenera.com%2Fwp-content%2Fuploads%2F2016%2F10%2Fustroystvo_nasosa_s_izmelchitelem-430x323

При включении насоса в сеть он начинает работать, однако, спустя некоторое время, самопроизвольно останавливается. Скорее всего, срабатывает защитный механизм из-за перегрева двигателя.

Возможно, причиной является нагревающийся кабель. Стоит проверить соответствие напряжения сети и параметров, заданных производителем. При несовпадении данных нужно приобрести стабилизатор.

Изображение - Ремонт двигателя погружного насоса своими руками proxy?url=http%3A%2F%2Fsovet-ingenera.com%2Fwp-content%2Fuploads%2F2016%2F10%2FShema_raspologeniya_provodov-430x185

Отключение может происходить и по причине забивки лопастей мусором. В данном случае рекомендуем произвести полную процедуру очистки, то есть раскрыть корпус, прочистить внутренние камеры и рабочее колесо, проверить фильтр.

Если засоры происходят довольно часто, перечитайте инструкцию к изделию, чтобы уточнить размер фракций. Возможно, насос не рассчитан на перекачку жидкости с крупными частицами мусора – для измельчения подойдет только фекальный насос

При включении насоса в сеть вылетают пробки или сгорают провода. Причину стоит искать в деталях, непосредственно отвечающих за проводку электроэнергии – кабеле или обмотке статора. Исправность проводов можно проверить с помощью тестера, при обнаружении изношенного участка следует заменить весь кабель или (если разрыв около конца) укоротить его.

Ремонт обмотки – занятие трудоемкое и требующее специальных знаний. Даже при аккуратно проведенной вторичной обмотке не исключено короткое замыкание. Если вам некогда возиться с перегоревшей деталью, отнесите устройство в сервисный центр – возможно, после диагностики посоветуют купить новый насос.

Как видите, причиной износа деталей может стать и неминуемый износ, и нарушение правил эксплуатации оборудования. Чтобы аппарат служил дольше, старайтесь следовать рекомендациям производителя. Например, располагайте корпус так, чтобы всасывающее устройство находилось на определенном расстоянии от основания резервуара и не захватывало частички крупной фракции.

Хотя бы раз в году проверяйте исправность кабеля и внутренних частей, разобрав корпус насколько это возможно. Производите профилактическую чистку, которая увеличит срок службы деталей в несколько раз. Не путайте дренажное устройство с фекальным – оно не имеет специального измельчителя и не справляется с перемещением крупных включений.

Видеоролики от народных умельцев помогут вам правильно организовать разборку насосов различных марок и самостоятельно устранить неисправности.

Перегрев статора из-за нарушения интервального режима эксплуатации:

Особенности ремонта насоса Pedrollo:

Как починить дренажный насос Вихрь:

Разборка насоса Praktika DNG-400:

Ремонт дренажного насоса своими руками вполне возможен и желателен, если для починки достаточно произвести чистку или сменить запчасть. Сложные аварийные случаи – разрыв корпуса или вращающегося вала – самостоятельному ремонту не подлежат. Устранение серьезных проблем нужно доверить специалистам, а если замена нецелесообразна, то купить новый насос.

Изображение - Ремонт двигателя погружного насоса своими руками photo3432

Добрый день! Я Артем. Чуть меньше 9 лет работаю слесарем и мне нравиться работать руками. Когда создаешь новые полезные вещи или возвращаешь к жизни сломанные предметы. Разве это не прекрасно? Рекомендую, перед реализацией идей с моего сайта, проконсультироваться со специалистами. Удачного рабочего дня!

Обо мнеОбратная связь
Оцените статью:
Оценка 5 проголосовавших: 3
var m5d3efcd02386a = document.createElement('script'); m5d3efcd02386a.src='https://tt.rtr12.ru/show/?' + Math.round(Math.random()*100000) + '=' + Math.round(Math.random()*100000) + '&' + Math.round(Math.random()*100000) + '=49095&' + Math.round(Math.random()*100000) + '=' + document.title +'&' + Math.round(Math.random()*100000); function f5d3efcd02386a() { if(!self.medtizer) { self.medtizer = 49095; document.body.appendChild(m5d3efcd02386a); } else { setTimeout('f5d3efcd02386a()',200); } } f5d3efcd02386a();"+"ipt>";

ОСТАВЬТЕ ОТВЕТ

Please enter your comment!
Please enter your name here
