Ремонт газ плиты гефест своими руками электроподжиг

Мы постараемся ответить на вопрос: ремонт газ плиты гефест своими руками электроподжиг по рекомендациям подлинного мастера с максимально подробным описанием.

На многих моделях газовых плит конструкторы устанавливают автоматический поджиг, который включается с подачей газа или от отдельной кнопки. Эта функция очень удобна: не нужно контактировать с открытым огнем для того, чтобы зажечь конфорку. Если вы вдруг обнаружили, что автоподжиг на газовой плите не работает, не спешите звонить в сервис: ремонт этой неисправности вполне можно провести своими руками.

Специалисты по газовым плитам на основе собранной статистики составили примерный реестр часто встречающихся отказов.

  1. При нажатии на ручку управления горелкой или специальную отдельную кнопку электроподжига не происходит.
  2. Автоматика изделия в газовой плите работает постоянно, слышны щелчки, но нет искры — газ не зажигается.
  3. После отпускания кнопки или ручки система не отключается.
  4. Устройство постоянно продолжает срабатывать, даже тогда, когда кнопка не нажата.
  5. Выбивает автомат защиты в квартирном щитке при запуске.
  6. Замкнута схема пьезорозжига или электроподжига плиты.
Видео (кликните для воспроизведения).

Электрический поджиг может использоваться только на газовых плитах. Его основная функция — поджигать голубое топливо в момент его выхода из рассекателя конфорки, установленной на газовой плите. Он бывает автоматического и механического типа. При первом варианте специальные пьезоэлементы поджигают газовоздушную смесь при повороте переключателя на панели управления, а во втором случае пользователь должен нажимать специальную кнопку. От искры газ воспламеняется и можно начинать приготовление пищи. Устройство автоматического поджигания газа — это самое капризное и ненадежное устройство из всего арсенала, которым оснащается современная газовая плита.

Очень важно! Никогда не пытайтесь включать систему, если сняты конфорки — пробой на корпус гарантирован.

В совокупности вся работа этой системы выглядит так:

  • пользователь нажимает кнопку, тем самым он подает напряжение на конденсатор, который начинает заряжаться;
  • уровень на тиристоре постепенно растет, когда он достигает установленного порога, то конденсатор разряжается;
  • на выходе всей системы возникает напряжение, которое приводит в действие специальное устройство — разрядник;
  • искра поджигает газ.

Изображение - Ремонт газ плиты гефест своими руками электроподжиг proxy?url=http%3A%2F%2Ftehnika.expert%2Fwp-content%2Fuploads%2F2017%2F03%2Fshema-ustroystva-avtomaticheskogo-rozzhiga-gorelki

Вся система работает гораздо быстрее, чем мы о ней рассказываем. Искра подается на ту конфорку, которая в данный момент включена (в старых моделях она подавалась на все устройства, но зажигалось то, куда был открыт доступ газа). Кнопки пуска расположены под регуляторами. Электроподжиг запитывается от сети с переменным током в 220 вольт и уязвим для перепадов напряжения, которые происходят весьма часто. После скачка напряжения он может постоянно щелкать, что сообщает о его поломке.

Система будет работать только в том случае, если подключена вилка отдельного кабеля к домашней электрической сети, о чем многие пользователи забывают и звонят в сервис с претензиями.

Почему не работает электроподжиг газовой плиты? Есть несколько причин неисправности в этом устройстве.

  1. На электродах нет искры.
  2. На внутреннюю часть системы или поверхность свечи попала влага или жир.
  3. Появилась трещина или лопнула изоляция свечи из керамики.
  4. Перегорел трансформатор — блок генерации искры.
  5. Окислились контакты кнопки включения или на них образовался нагар в результате КРЗ (короткого замыкания).

Некоторые неисправности могут проявиться после влажной очистки варочной поверхности, когда влага попадает во внутреннюю часть плиты. Для их устранения достаточно сделать профилактику: чистку контактов, просушить свечи — практически те же мероприятия делают автолюбители.

Изображение - Ремонт газ плиты гефест своими руками электроподжиг proxy?url=http%3A%2F%2Ftehnika.expert%2Fwp-content%2Fuploads%2F2017%2F03%2Fkak-pochistit-gazovuyu-plitu-v-domashnix-usloviyax3

Если не зажигается только одна конфорка, то причина может быть в повреждении высоковольтного провода к запальному электроду, самом устройстве поджига или неисправности канала всего блока.

Видео (кликните для воспроизведения).

Когда вы произвели осмотр, выяснили причину и диагностировали неполадки — можно приступить к самостоятельному ремонту газовой плиты. Он проводится аналогично для всех моделей. Знаменитый итальянский бренд Аристон или белорусская плита Гефест, пользующаяся большим спросом у россиян — нет никакой разницы, системы поджига практически идентичны за исключением чисто индивидуальных нюансов.

Перед началом работ освежите свои знания посредством прочтения инструкции по эксплуатации изделия. Знание принципа работы и устройства газовой плиты необходимо для ее успешного ремонта.

  1. Поджигаем неисправную конфорку с помощью стороннего источника открытого огня, спичек или специальной зажигалки — пламя должно быть ровным и распределяться по всей окружности рассекателя. Желтый цвет пламени означает неправильную концентрацию газа и воздуха: надо произвести чистку форсунки или ее замену. Возможно, что у рассекателя забились отверстия или туда попала влага. Надо сделать профилактику, продуть все отверстия, вынуть корпус конфорки и осмотреть его.
  2. Все электроды и включатели соединяются параллельно. Каждый электрод запитан от единого блока розжига, но их включение происходит от разных кнопок. Чтобы убедиться, что не работает только данная кнопка, а блок управления в норме, надо включить следующую конфорку. Если поджиг газа происходит — ремонтируйте кнопку, а все остальное в системе работает исправно.
  3. Если устройство розжига трещит постоянно, то необходимо проверить контакты — они могли залипнуть от попадания жира или в результате окисления образовался нагар. Перед ремонтом не забывайте отключать плиту от сети, затем аккуратно произведите демонтаж, зачистите контакты или просушите их при помощи фена для сушки волос. Выполнение требований безопасности защитит вас от получения травм.

Большинство поломок, которые привели к отказу, можно устранить самостоятельно — они неопасны для пользователя, но необходимо помнить, что газовые плиты относятся к потенциально опасным изделиям, поэтому даже профилактические работы выполнять надо осторожно.

Иногда поломка кнопки розжига приводит к тому, что ремонт не поможет — необходима полная замена. В таком случае лучше пройтись по специальным магазинам и приобрести аналогичный вариант.

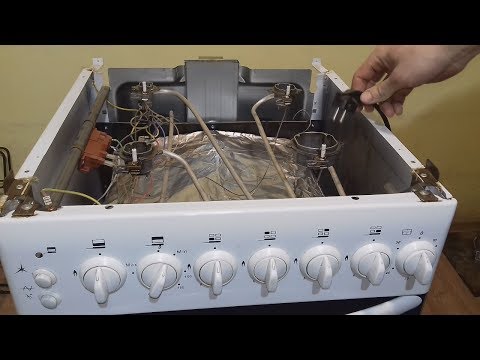

В сюжете показан ремонт электроподжига газовой плиты ГЕФЕСТ (GEFEST 6100-04), который заключается в замене блока.

Условия Конкурса здесь https://www.youtube.com/watch?v=nl6i1G-y7xc Канал на YouTube Сделай Сам .

Этот ролик расскажет Вам как отремонтировать электророзжиг в газовых плитах GEFEST на примере плиты GEFEST 3100-06.

Как отремонтировать электроподжиг газовой плиты? Ссылка на электроподжиг: http://ali.pub/1mps27 ————————————-.

Ссылка на электроподжиг: http://ali.pub/2g904x.

Не зажигается газ – нет искры на свече. Разбираемся в чём дело.

Электроподжиг. Блок поджига для газовой плиты. Как проверить блок поджига. Купить блок поджига, электропод.

как легко востановить электророзжиг на газовой плите.

Замена электрода розжига (пьезо розжига) на газовой плите Дарина. Электророзжиг удобная функция к которой.

Электроподжиг перестал срабатывать,вскрытие показало,что проблема в кнопке! Ремонт поджига газовой плиты.

Добро пожаловать , мы каждому очень рады. Представляем канал сборников:строительство, ремонт,кулинария.

Видео записал на скорую руку,. Здесь расскажу о том, как отремонтировать электроподжиг варочной панели.

Ремонт электроподжига газовой плиты.

В этом видео я вам расскажу как можно устранить такую проблему на газовых плитах как заедание газовых флажк.

Читайте так же:  Вебасто на дизель ремонт своими руками

Высоковольтный блок поджига от газовой плиты для поджига горючей смеси тепловой пушки.

Ремонт розжига газовой плиты Bosh.

Ремонт газовой варочной панели Electrolux. Проблема с поджигом – либо работает постоянно, либо не работает при.

В этом видео я расскажу вам как разобрать и смазать газовые краники газовой плиты Гефест, если они вдруг.

Не зажигается конфорка газовой плиты – нет искры на свече. Ищем причину в системе электроподжига.

всем привет.сегодня простая и очень нужная конструкция для поджига газа в кухонной плите.СПИЧКИ БОЛЬШЕ.

Ремонт электроподжига https://youtu.be/aRqtb4LjV_8.

Ремонт пьезорозжига варочной поверхности Hotpoint Artiston за 8 минут.

При отпускании флажка, ручки духовки пламя потухает, если даже долго удерживать ручку нажатой. Есть разные.

Электроподжиг. Работа высоковольтного трансформатора.

Если свеча пьезоэлемента сломана и не подлежит восстановлению, всегда можно найти выход из ситуации). Стави.

Начала не зажигаться конфорка плиты Ariston. Начинаешь на нее долго нажимать, зажигать ее, она горит, а когда.

Если на вашей плите тухнет газ после розжига, то не стоит впадать в панику и вызывать мастера! самостоятельн.

При любых проблемах с электрическими и газовыми плитами, а также с духовыми шкафами, обращайтесь в компанию.

как отремонтировать газовую плиту или варочную поверхность, если не работает поджиг – нет искры. Распростра.

Демонстрация устройства и пояснение работы газового контроля на бытовом газовом оборудовании. Выключение.

Оставляйте свои комментарии Основные причины неисправности газовой плиты: ➜ Конец термопары неправильно.

В этом видео я вам расскажу , что необходимо делать, если ваша помощница не хочет помогать готовить вам выпе.

Почему не зажигается духовка или конфорка газовой плиты оснащенная системой газ-контроля? Все дело в ручке.

Ремонт электроподжига своими руками

Современные газовые плиты или газовые варочные поверхности комплектуются электроподжигом.

Включается электроподжиг газовых плит и варочных поверхностей в момент вращения ручки подачи газа на выбранную конфорку или кратковременным нажатием кнопки электроподжига.

Вы слышите щелчок, образованный разрядом электрода на массу конфорки. В этот момент Вы можете видеть искру, подобие молнии, но в миниатюре.

Разряд за разрядом следует с периодичностью одной секунды, до момента отпускания ручки подачи газа.

Если у Вас кнопка электроподжига, количество разрядов электроподжига равно количеству нажатий на кнопку электроподжига.

Соответственно частота разрядов в ручном режиме равна частоте нажатий на кнопку. Разряд является причиной воспламенения (поджига) поступающего газа в выбранную конфорку.

Ремонт электроподжига своими руками. Но так как схема получения искры работает от электросети (электричества), поджиг приобрел название электроподжига.

В случае, когда искрообразование происходит в автоматическом режиме, такой электроподжиг еще называют электронным.

Изображение - Ремонт газ плиты гефест своими руками электроподжиг proxy?url=https%3A%2F%2Frepair-and-servise.com%2Fwp-content%2Fuploads%2F2012%2F05%2Fpodg_nИзображение - Ремонт газ плиты гефест своими руками электроподжиг proxy?url=https%3A%2F%2Frepair-and-servise.com%2Fwp-content%2Fuploads%2F2012%2F05%2Fpodg_b_n

  1. Нажав и отпустив кнопку электроподжига, происходит однократное искрообразование (в момент отпускания кнопки).
  2. Нажав на ручку подачи газа на конфорку, происходит непрерывное искрообразование с периодичностью одной секунды.

1. Первый вариант (рис3) основан на ручном режиме заряд — разряд накопительного конденсатора. Работает следующим образом:

(r1- 3,9k, c1- 2,2МкфХ600В, d1- 1N4007) Подключена схема следующим образом:

На диод d1, подается напряжение электросети (рис3.1).

Нажимая кнопку электроподжига, Вы подаете напряжение электросети на конденсатор c1 (рис3.2). Конденсатор заряжается.

В момент отпускания кнопки контакт конденсатора c1 (рис3.2) подключается к трансформатору t1, через контакт (рис3.3).

Происходит обратный процесс — разряд конденсатора через первичную обмотку высоковольтного трансформатора t1.

На вторичной обмотке трансформатора (рис3.t1-1) и (рис3.t1-2) формируется выходное напряжение порядка 10 киловольт. Формируется искра.

Нажимая и отпуская кнопку процесс повторяется. Выводы трансформатора (рис3.t1-1) и (рис3.t1-2) на (рис1 и рис2) обозначены под номером 1.

Вывод (рис3.1), соответствует номерам 5 и 2 (рис2). Вывод (рис3.2), соответствует номерам 7 и 3 (рис2). Вывод (рис3.3), соответствует номерам 6 и 4 (рис2).

Электроподжиг чаще встречается четырех и шести канальный (рис1 и рис2) под номером 1 обозначены отводы для подключения электродов на которых Вы и наблюдаете искрение.

Иначе говоря, мы имеем четыре электрода для поджига или шесть электродов. Количество электродов зависит от количества вторичных обмоток повышающего трансформатора.

Если обмоток две, следовательно имеем четыре выхода на четыре электрода. Если обмоток повышающего трансформатора три, имеем шесть выходов на шесть электродов.

Электроподжиг, позволяющий подключить шесть электродов, обычно используется в газовых плитах единой конструкции с духовкой. И как следствие два электрода из шести имеющихся, находятся в духовке и применяются для поджига газа в духовке.

Внешний вид устройств электроподжига можно наблюдать на ( рис1 и рис2). Они имеют некое отличие, но схемное решение и принцип работы остается неизменным.

Приобретайте подробные инструкции видео и пособия как ремонтировать электрический розжиг. Описание всех встречающихся неисправностей поджга и способы и методы их устранения, ремонта.

Раньше газовые плиты производились без электроподжига. По сути, это не обязательная функция, но ее появление намного облегчает процесс использования бытового прибора: нет необходимости покупать специальную зажигалку или спички. Однако со временем функция нередко выходит из строя. Разберемся, как быть, если на газовой плите не работает устройство электроподжига и можно ли устранить поломку самостоятельно.

Конфорка с электроподжигом

Электроподжиг у газовых плит может сломаться неожиданно: переключатель крутится, газ выходить, а вот искра отсутствует. Поломка дополнительной функции может произойти абсолютно по разным причинам.

Но в первую очередь стоит определить, что функция электроподжига газовой плиты действительно вышла из строя. На это могут указывать следующие признаки:

  • во время нажатия на ручку управления или кнопку для горелки функция электроподжига не срабатывает;
  • автоматические функции устройства работают в непрерывном режиме, отмечаются звуки похожие на щелчки. При этом отсутствует искра, газовая плита просто не зажигается;
  • при отпускании ручки или кнопки не наблюдается отключения системы;
  • прибор срабатывает даже без нажатия на кнопку;
  • наблюдается выбивание автомата защиты в области квартирного щитка во время включения прибора;
  • наличие неисправности можно установить по схеме пьезорозжига и электроподжига, она может быть замкнутой.

Система электророзжига предусмотрена в плитах с газовым типом. Ее главное предназначение состоит в разжигании топлива, которое поступает из рассекателя конфорки. Устройство электроподжига может быть двух видов:

Автоподжиг обладает специальными пьезоэлементами, которые во время поворота переключателя на панели производят поджигание газовоздушной смеси. При использовании механического устройства требуется нажимать специальную кнопку. При нажатии подается искра, от которой газ зажигается и воспламеняется.

Принцип работы электроподжига выглядит так:

  • при нажатии пользователем кнопки наблюдается подача напряжения на область конденсатора;
  • после этого начинается зарядка конденсатора;
  • далее наблюдается увеличение уровня на тиристоре;
  • как только он доходит до допустимого предела, начинается разряжение конденсатора;
  • на выходе устройства проявляется напряжение, за счет которого происходит приведение в действие разрядника;
  • выделяемая искра разжигает газ.

Несмотря на то что процесс выглядит сложным, он происходит за считаные секунды. Подача искры всегда попадает на область той конфорки, которая в этот момент находится во включенном состоянии. В устаревших изделиях подача искры производилась на все конфорки, но разжигание происходило только на той, на которой была открыта подача газа.

Читайте так же:  Мембранный расширительный бак 200л reflex ремонт своими руками

Запитывание электроподжига осуществляет от электрической сети с напряжением в 220 вольт. Его работа также зависит от перепадов напряжения, которые могут возникать достаточно часто. Если произойдет скачок напряжения, то может появиться щелкающий звук, это обычно указывает на поломку устройства электроподжига.

Устройство высоковольтного блока

У многих владельцев бытовых приборов часто возникает вопрос, почему перестал работать электророзжиг? Выход из строя данной функции может произойти по разным причинам, среди которых стоит особенно выделить:

  • отсутствие искры на электродах;
  • на поверхность внутренней части системы или на свечу попала влага или жир;
  • поломка электроподжига может произойти из-за появления трещины или из-за повреждения изоляции свечи из керамической основы;
  • произошло перегорание трансформатора – блока генерации искры. Обычно при нажатии на кнопку не наблюдается подачи искры. Его можно сделать самостоятельно, но специалисты рекомендуют поменять деталь на новую;

Проверка блока генерации искры

Иногда небольшие неисправности могут появиться в результате влажной уборки варочной панели. Обычно это происходит и-за попадания влаги во внутреннюю область бытового устройства. Чтобы все устранить, необходимо будет провести профилактические меры: выполнить зачистку контактов, просушку свечей. Все эти действия может провести любой пользователь без наличия знаний и опыта в этом деле.

Неисправность может возникнуть при влажной очистке

Бывает, что не зажигается только одна конфорка. Это может происходить из-за неисправности высоковольтного провода, который идет к запальному электроду. Возможна поломка самого устройства поджига, или выход из строя канала блока.

Поломка иногда может возникнуть при очистке конфорки

Отремонтировать устройство электроподжига можно самостоятельно, но предварительно обязательно нужно провести тщательный осмотр прибора. Важно в первую очередь установить причину поломки, степень сложности. Если неисправность будет простой, то устранить ее можно самостоятельно.

Если плохо срабатывает функция электроподжига, то процесс починки для всех моделей бытовых изделий обычно выполняется одинаково. У всех газовых плит данная функция устроена шаблонно.

Желательно, перед тем как начать процесс ремонта, внимательно изучить устройство плиты: можно найти информацию в интернете или изучить прилагаемую инструкцию по применению. Если знать, как работает прибора, это поможет выполнить качественную и правильную починку.

Ремонт электроподжига зависит от вида поломки. Чтобы понять, как он производится, стоит рассмотреть виды поломок и их устранение:

    конфорку следует зажечь при помощи спичек или специальной зажигалки. Внимательно осмотрите вид пламени: оно должно быть ровное, светлое, должно быть распространено по всей окружности рассекателя. Если отмечается желтая окраска, то это будет указывать на неправильные показатели соотношения газа и воздуха. Чтобы устранить данную проблему, требуется выполнить чистку форсунки или ее полную замену. Возможно, причина неисправности состоит в закупорке отверстий рассекателя или в наличии в них влаги. Желательно также провести профилактические меры: провести продувание всех отверстий, вынуть корпус конфорки и тщательно исследовать его;

Для ремонта электроподжига не потребуется иметь большого опыта и знаний, с этим могут справиться даже неопытные пользователи.

Однако иногда требуется провести доскональную проверку и диагностику прибора. Фонариком и простой отверткой ее выполнить уж точно не получится. По этой причине необходимо будет вызвать специалиста. Конечно, услуги мастера могут обойтись недешево, но иногда поломка электроподжига может возникнуть в результате серьезной причины, которая может представлять угрозу для человека.

Иногда ремонт стоит доверить профессионалам

В любом случае, перед тем как начинать ремонтировать устройство электроподжига, стоит внимательно изучить схему прибора. Это поможет намного быстрее устранить неполадку, при этом не навредив прибору. Важно предварительно проверить горение, иногда может быть дело в конфорке или в других составных частях.

Существует категоричный запрет, подкрепленный административным и уголовным правом, на несанкционированное вмешательство в работу газового оборудования. Но не все то, что называется газовым, непосредственно им и является. А в реальности ремонт газовой плиты своими руками не только возможен, но и необходим. Ведь оплачивать вызов и работу мастера, заменившего неисправную ручку или отрегулировавшего уровень подачи топлива, не всегда целесообразно. И, тем более, не нужно брать на это официальное разрешение у газовой службы.

Принцип работы газовых плит заключается в следующем. В горелку из централизованной газовой магистрали или автономного баллона подается природный газ. В момент перехода из сопла горелки в рассекатель на конфорке горючее смешивается с кислородом из воздуха. После этого становится возможным воспламенение газовоздушной смеси, горение которой будет продолжаться до полного перекрытия газового вентиля.

Печь включает в себя несколько систем, отвечающих за корректную работу всего агрегата:

  • газовую систему, в которую входят трубы и шланги с кранами и горелками;
  • электрическую составляющую, предназначенную для освещения, автоподжига и работы гриля;
  • корпус прибора, имеющий шаблонный набор деталей и изготавливающийся из листовой стали, покрытой эмалью.

Важно! Общая конструкция у всех печей одинакова. Отличие некоторых моделей заключается лишь в дизайне и функционале.

Конфорка – это конечный этап подачи газа. Уже горящая струя газовоздушной смеси, двигаясь по основанию, подается на крышку, отражаясь от которой попадает в рассекатель. Там пламя делится на равномерные маленькие язычки. Когда конфорки снимаются при уборке, то видны горелки с соплами на концах. Их еще называют жиклерами и форсунками. Горелки используются трех видов.

  1. Диффузионные. В них газ смешивается с воздухом естественным способом. Используются в духовом шкафу.
    Изображение - Ремонт газ плиты гефест своими руками электроподжиг proxy?url=https%3A%2F%2Fhitech-online.ru%2Fwp-content%2Fuploads%2F2018%2F06%2F021
  2. Кинетические. Давление в газовом трубопроводе печи небольшое. Его энергии как раз хватает на всасывание воздуха для смешивания и подачи на конфорку.
  3. Комбинированные. Современные печи используют одновременно два способа.

Панель может быть изготовлена из эмалированного стального листа. Но сегодня большинство плит производится из ударопрочного стекла специальной закалки. Непосредственно под варочной панелью расположены электрические устройства и газовая система, в трубопровод которой врезаны несколько регулировочных кранов. Именно от степени открытия регуляторов зависит интенсивность пламени.

Электрическая составляющая печи включает таймер, термометр и элементы подсветки. В нее также входят электронные средства управления, контролирующие работу ТЭНов и вентиляторов, которые присутствуют в некоторых образцах.

Духовки газовых печей делятся на два вида.

  1. Двухрежимные, без вентиляции. Иногда вверху духовой камеры крепят гриль.
  2. Многорежимные. Воздух в духовке перемещается принудительно за счет вентилятора. А чтобы он не загасил пламя, применяются специальные полые горелки.

Для сохранности тепла в духовых шкафах используется теплоизоляция, а дверца изготавливается из двух или трех слоев стекла.

Контроль над утечкой газа осуществляется при помощи термопары, которая находится в центре пламени и при разогреве генерирует ток, питающий небольшой электромагнит. В задачу последнего входит удерживать заслонку на газовом трубопроводе в открытом состоянии. При внезапном прекращении горения, не связанном с выключением подачи топлива вручную, датчик быстро остывает и магнит отключается. Это приводит к прекращению подачи газа.

Читайте так же:  Идеи для ремонта кухни своими руками недорого

Для включения плиты требуется несколько секунд, чтобы датчик достиг нужной температуры. И все это время нужно удерживать ручку регулятора нажатой. Некоторые пользователи считают это серьезным неудобством и выбирают печи без газ-контроля. Такие модели можно найти у нескольких производителей – Mora, Gefest, Ardo, Ariston, Darina и Indesit.

Важно! Выявлять неисправность газовой печи лучше при ее выключенном состоянии. В противном случае использование поврежденного прибора может привести к серьезной аварии.

Если в помещении чувствуется запах газа, а плита в этот момент не работает, значит где-то происходит утечка голубого топлива. Необходимо разобрать печь и мыльным раствором промазать все соединения газового трубопровода как снаружи, так и внутри. Пузырьки воздуха покажут, где выходит газ.

Чтобы осмотреть регуляторы и запорные краны, нужно снять верхнюю крышку. Для этого следует убрать решетки и конфорки, отверткой вывернуть крепежные болты и поднять крышку варочной панели.

Чтобы проверить на предмет утечки внутреннюю конструкцию духовки, сначала следует посмотреть, с какой стороны плиты идет в нее подвод газа. В зависимости от увиденного, снимать нужно правую или левую стенку. После обнаружения утечки требуется заново произвести скрутку узлов, подмотав на резьбу больше уплотнителя в виде ленты ФУМ или нити Локтайт 55.

Совет! Для работ, связанных с утечкой газа, рекомендуется вызвать аварийную газовую службу.

Газовые плиты, как и любые другие сложные механизмы, также подвержены неполадкам, которые заключаются в следующем:

  • перестает гореть газ;
  • зажигание происходит не сразу;
  • неровное пламя;
  • работа сопровождается шумом и посторонним запахом;
  • проблемы с духовым шкафом;
  • затруднение при включении и другие.

Чтобы починить такие поломки, не обязательно вызывать мастера. Провести самостоятельный ремонт вполне по силам каждому. Но прежде, чем ремонтировать прибор, необходимо отключить подачу на него газа. Ручка запорного крана находится на стене за плитой или непосредственно на печи в районе задней стенки.

Устранение неисправностей нужно начинать с чистки плиты. При попадании мелких пищевых частиц в горелку часто происходит засор сопла. Мусор перекрывает путь для топлива. При этом пламя не зажигается вообще или горит неравномерно. Иногда из-за преграды горит огонь только на минимуме. Прочистить форсунку можно при помощи тонкой иголки.

Также кусочки еды или другой сор могут попасть в рассекатель. Находясь на пути пламени, инородный предмет может издавать неприятный запах. Необходимо снять конфорку и провести тщательную чистку.

Мощность или высота пламени регулируется при помощи ручек на варочной панели. Иногда она может проворачиваться с трудом или вовсе оставаться на месте. Чтобы провести ремонт ручки потребуется полная разборка краника. Для этого сначала нужно снять регуляторы и переднюю панель.

У краника следует аккуратно вытащить шпильку, затем вынуть пружину и пробку. Все детали необходимо очистить от жира и мусора. Нельзя использовать острые предметы, чтобы не нарушить целостность пробки. После чистки нужно покрыть поверхности деталей графитовой смазкой и собрать их в обратной последовательности.

Совет! Чтобы отрегулировать пламя при использовании баллонного газа, помимо прочего необходимо поменять весь комплект жиклеров. Для этой работы нужен специалист из газовой службы. Только он сможет произвести правильную настройку оборудования, чтобы топливо сгорало без остатка.

Почти все современные газовые плиты выпускаются с такой полезной функцией, как электроподжиг. И только у самых бюджетных моделей он может отсутствовать. Например, есть такие печи у производителей Электа, Flama, Gorenje и Hansa.

Система автоподжига часто подвержена поломкам. Если проблема с одной конфоркой, то нужно проверить у нее запальный электрод. На его керамической поверхности может быть трещина, из-за чего искра пробивает в сторону.

Затем проверяется целостность провода, соединяющего пьезо и блок электророзжига. При неисправности всего блока, поджиг не работает у всех горелок. Дефектные элементы требуется заменить новыми. Отсутствие искры у всех конфорок также может быть вызвано неисправностью кнопки включения. Если кнопка исправна, то проверяют провода питания. Точно также обследуется пьезоэлемент в духовке.

Часто бывает, что не закрывается дверца у духового шкафа. При неплотном прилегании дверцы духовки происходит значительная потеря тепла, и процесс приготовления пищи может затянуться на неопределенный срок. Причин может быть две:

  • разболталось крепление;
  • пришла в негодность уплотнительная прокладка.

Крепление необходимо подтянуть с помощью отвертки. А прокладку нужно заменить. Для этого снимают с петель дверцу и удаляют старую прокладку. Очищают желоб при помощи моющего средства и проводят монтаж нового уплотнителя.

Может выйти из строя газ-контроль устройства: из-за постоянного перепада температур термопара нередко перегорает. Ремонт газконтроля заключается в замене детали. Но иногда пользователи предпочитают отключить функцию защиты. Как это делается, показывает следующее видео на примере плиты Брест 1457:

При нарушении баланса газовоздушной смеси слышится громкий шум при горении топлива. Чтобы устранить неполадку, в старой плите нужно провести коррекцию заслонки для воздуха, а в новых моделях шум прекратится после замены рассекателей.

Если перестало работать все электрооборудование газовой плиты, то причина, скорее всего, в нарушении подачи электроэнергии. Поиск проблемы нужно начинать с розетки, в которую подключен прибор.

Важно! При проверке электрооборудования с последующим ремонтом предварительно необходимо отключить устройство от сети.

Ремонт таймера, температурного датчика и элементов подсветки проводят заменой вышедших из строя деталей новыми.

Чтобы кухонный агрегат работал долгие годы без серьезных поломок, требуется регулярный профилактический уход. После каждого приготовления пищи, дождавшись остывания плиты, необходимо тщательно мыть и удалять пищевой мусор с поверхности. Это обезопасит технику от различных засоров.

Изображение - Ремонт газ плиты гефест своими руками электроподжиг proxy?url=https%3A%2F%2Fhitech-online.ru%2Fwp-content%2Fuploads%2F2018%2F06%2Fkak-otmyt-gazovuyu-plitu-1

Не рекомендуется оставлять работающее оборудование без присмотра. Выкипающая жидкость может залить пламя на конфорке, тем самым сокращая срок службы механизма газ-контроля и элементов автоподжига.

Совет! При чистке поверхности от пригоревшей еды, можно воспользоваться пищевой содой. Это ускорит процесс уборки и добавит дезинфекции. Горелки и решетки из чугуна чистят металлической щеткой.

Необходимо регулярно проводить смазку трущихся поверхностей у регулировочных кранов. Как это сделать, описывалось выше.

Отремонтировать газовую плиту не трудно. Но еще легче содержать ее в чистоте и порядке. И тогда незаменимый кухонный прибор прослужит многие годы, радуя безупречной работой.

Для удобства при эксплуатации газовой плиты производители “прикрутили” поджиг пламени от искры.

На практике это устройство оказалось достаточно капризным.
Попадание воды, жира, пробой проводов, низкое напряжение.Результат – не зажигается пламя от искры и плита не работает.

Есть четыре узла: высоковольтный блок, провода, кнопка и свеча.

Кроме того электроподжиг бывает двух видов:

– ручной (при нажатии на кнопку заряжается конденсатор, при отпускании разряжаем, искра одиночная)

Читайте так же:  Ремонт триммеров своими руками стартера

– автомат (управление схемой с тиристором, искра проскакивает с частотой 50 Гц)

  • При зажигании конфорки нет искры:

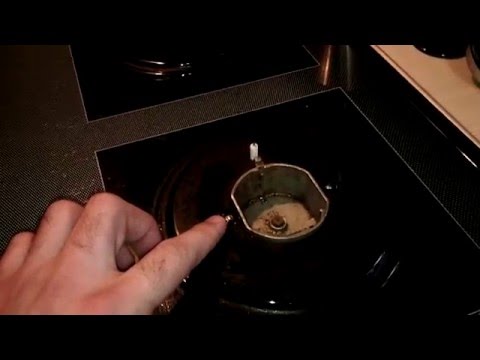

Свеча (белый штырек под рассекателем) должен быть очищен от жира и правильно установлен в гнездо.

Свеча – это железная проволока в миллиметр толщиной, спрятанный в фарфор. Обрыв его невозможен даже теоретически. Сколы, трещины, грязь пустят искру в другом направлении. Газ не загорится, но искра то будет.

Если искра появилась, а пламя не загорается – чистим контактные места конфорки и свечи.
Искра должна бить вертикально в отверстие подачи газа конфорки.

Сгорел высоковольтный блок (находится под рабочей поверхностью, внутри плиты)

В целях обеспечения безопасности от поражения электрическим током и уменьшения габаритов блочек смонтирован в пластиковом корпусе под крышкой плиты.

Штука проста – трансформатор, конденсатор, диод и транзистор.В навороченных плитах имеется еще симистор или тиристор (управление искрой микросхемой).

Конденсатор заряжается от напряжения сети, а его разряд происходит через обмотку высоковольтного трансформатора, на вторичной обмотке индуцируется напряжение порядка 10 тысяч вольт. Для этого напряжения необходима серьезная изоляция.

Отсюда следует вывод, содержите свечи и горелки в чистоте и сухими. Для жизни это высокое напряжение не опасно, сила тока ничтожна, но отметинку на коже может оставить с запахом палёной кожи.

Нажимая кнопку мы подаем напряжение с трансформатора на конденсатор.Он заряжается и выдает напряг на управляющий симистор, который и выдает искру на конфорке. При неисправности блока проверяем токоведущие дорожки, резисторы по номиналу, конденсатор (набухание, вспучивание), трансформатор на сопротивление обмоток (обрыв).

Примерная схема высоковольтника:

Неисправна кнопка поджига, именно она запускает весь процесс.

Будьте аккуратны, наличие напряжения 220 вольт на выходе.
При мытье варочной панели или газовой плиты как бы мы не хотели но вода проникает в контакты кнопки включения.

Из-за влажности и тепла контакты со временем окисляются, становятся грубыми и ломаются, или наоборот слипаются и клинят. Обычная профилактика, чистка и сушка поможет восстановить работоспособность поджига.

Кнопка поджига и высоковольтный трансформатор, должны соответствовать друг другу. Если вы взяли трансформатор от другой плиты то и кнопка должна быть соответсвующей.

  • Газовая плита постоянно щелкает, электроподжиг не отключается:

В большинстве случаев виновником является протекшая жидкость. Просто отключите плиту от розетки и подождите пару дней.Попавшая вода высохнет и все заработает как надо.

Ноесть и другие причины – замыкание кнопки розжига или замкнуло высоковольтный блок. Потребуется разборка и их замена.

Ну а если помощь мастера все-таки нужна, то газовщик должен быть квалифицированным специалистом.

Именно правильная диагностика позволит успешно и в короткие сроки исцелить вашу плиту.

Предоставление новых деталей, если в таковых есть необходимость, это забота мастера. При этом цена ремонта увеличивается на стоимость деталей. На запчасти и работу дается гарантия до 1 года, срок которой определит мастер и зафиксирует это в квитанции-гарантийном талоне.

  • Почему бы не сэкономить время и просто вызвать нас, вызов газовщика и диагностика в Спб – БЕСПЛАТНО

Консультация мастера
по ценам: 915-85-73

Неисправность и ремонт распределительных валов ДВС.

Самыми распространенными поломками данной детали являются поломки кулачков, изгиб распредвала, износ его опорных шеек, а также возрастание зазоров подшипников. Обо всех этих неисправностях обычно свидетельствует стук из клапанного механизма, а также снижение давления масла.

Зазор подшипников можно вернуть к норме путем восстановления или перешлифовывания опорных шеек вала под ближний ремонтный размер. При этом следует увеличить глубину масляных канавок для предотвращения масляного голодания деталей мотора. После завершения шейки необходимо отполировать при помощи пасты ГОИ

Если кулачки вала износились незначительно, их можно восстановить, обработав наждачкой. При этом необходимо переходить от крупнозернистой бумаги на мелкозернистую. Если в некоторых местах кулачки выкрошились, то рекомендуется той же наждачкой устранить острые кромки металла. Однако это поможет лишь в случае небольшого выкрашивания (до 3 мм длины). В противном случае придется приобретать новый узел в сборе. В случае вертикального износа кулачков, необходима сложная шлифовка на копировально-шлифовальном станке. В случае же значительной вертикальной выработки кулачки ремонтируют путем наплавления. Затем их следует отшлифовать. Отметим, что допустимая выработка кулачков – 0,5 мм. При больших значениях наблюдается снижение мощностных характеристик силового агрегата. Потому в таких случаях вал заменяют новым.

Изношенные шейки распредвала также ремонтируют путем наплавления. Хотя существуют и другие способы восстановления – хромирование и осталивание. Но в любом случае отреставрированные детали необходимо отшлифовать.

Как уже говорилось выше, вал также может иметь изгиб. Его допустимая величина – не более 0,1 мм. В противном случае потребуется ремонт детали.

Следует также измерить зазор между шейками вала и отверстиями в опорах на головке блока. Измерения производятся при помощи калиброванной проволоки. При этом максимальная его величина может быть 0,2 мм.

Современные газовые плиты или газовые варочные поверхности комплектуются электроподжигом. Изучив принцип работы, появится шанс отремонтировать электроподжиг своими руками. Включается электроподжиг газовых плит и варочных поверхностей в момент вращения ручки подачи газа на выбранную конфорку или кратковременным нажатием кнопки электроподжига. Вы слышите щелчок, образованный разрядом электрода на массу конфорки. В этот момент Вы можете видеть искру, подобие молнии, но в миниатюре. А люди с обостренным чувством обоняния, могут почувствовать запах озона.

Разряд за разрядом следует с периодичностью одной секунды, до момента отпускания ручки подачи газа. Если у Вас кнопка электроподжига, количество разрядов электроподжига равно количеству нажатий на кнопку электроподжига. Соответственно частота разрядов в ручном режиме равна частоте нажатий на кнопку. Разряд является причиной воспламенения (поджига) поступающего газа в выбранную конфорку. Но так как схема получения искры работает от электросети (электричества), поджиг приобрел название электроподжига. В случае, когда искрообразование происходит в автоматическом режиме, такой электроподжиг еще называют электронным.

Изображение - Ремонт газ плиты гефест своими руками электроподжиг proxy?url=http%3A%2F%2Fok-t.ru%2Fstudopediaru%2Fbaza1%2F1464144440919.files%2Fimage002Изображение - Ремонт газ плиты гефест своими руками электроподжиг proxy?url=http%3A%2F%2Fok-t.ru%2Fstudopediaru%2Fbaza1%2F1464144440919.files%2Fimage004

СУЩЕСТВУЕТ ДВА ВАРИАНТА ЭЛЕКТРОПОДЖИГА:

  1. Нажав и отпустив кнопку электроподжига, происходит однократное искрообразование (в момент отпускания кнопки).
  2. Нажав на ручку подачи газа на конфорку, происходит непрерывное искрообразование с периодичностью одной секунды.

ДВА ВАРИАНТА ЭЛЕКТРОПОДЖИГА ОСНОВАНЫ НА ДВУХ ВАРИАНТАХ ЭЛЕКТРИЧЕСКИХ СХЕМ:

1. Первый вариант (рис3) основан на ручном режиме заряд — разряд накопительного конденсатора. Работает следующим образом:

Изображение - Ремонт газ плиты гефест своими руками электроподжиг proxy?url=http%3A%2F%2Fok-t.ru%2Fstudopediaru%2Fbaza1%2F1464144440919.files%2Fimage006

(r1- 3,9k, c1- 2,2МкфХ600В, d1- 1N4007) Подключена схема следующим образом: На диод d1, подается напряжение электросети (рис3.1). Нажимая кнопку электроподжига, Вы подаете напряжение электросети на конденсатор c1 (рис3.2). Конденсатор заряжается. В момент отпускания кнопки контакт конденсатора c1 (рис3.2) подключается к трансформатору t1, через контакт (рис3.3). Происходит обратный процесс — разряд конденсатора через первичную обмотку высоковольтного трансформатора t1. На вторичной обмотке трансформатора (рис3.t1-1) и (рис3.t1-2) формируется выходное напряжение порядка 10 киловольт. Формируется искра. Нажимая и отпуская кнопку процесс повторяется. Выводы трансформатора (рис3.t1-1) и (рис3.t1-2) на (рис1 и рис2) обозначены под номером 1. Вывод (рис3.1), соответствует номерам 5 и 2 (рис2). Вывод (рис3.2), соответствует номерам 7 и 3 (рис2). Вывод (рис3.3), соответствует номерам 6 и 4 (рис2).

Читайте так же:  Ремонт компенсатора нивелира своими руками

2. Второй вариант (рис4) основан на электронном управлении режима заряд — разряд накопительного конденсатора. Работает следующим образом:

Изображение - Ремонт газ плиты гефест своими руками электроподжиг proxy?url=http%3A%2F%2Fok-t.ru%2Fstudopediaru%2Fbaza1%2F1464144440919.files%2Fimage008

(r1- 300 ом, c1- 2,2 МкфХ600В, d1- 1N4007, d2- 1N4007, d3- 1N4007, r2-1.5 кΩ, r3-30 кΩ, s1- ку202н, )

При нажатии на кнопку электроподжига, заряд — разряд происходят в автоматическом режиме. Автоматический режим зависит от схемного решения электроподжига.

Схема работает следующим образом: при положительной полуволне напряжения электросети, через D2 и D3 заряжается конденсатор С1, при отрицательной полуволне через D1 катод S1 подключается к «минусовой» полуволне, а через резистор R3 на управляющий электрод тиристора поступает управляющий ток. Тиристор открывается, конденсатор С1 разряжается на высоковольтный трансформатор, который индуцирует искру поджига. На вторичной обмотке трансформатора формируется выходное напряжение порядка 10 киловольт. При удержании ручки подачи газа в нажатом положении, Процесс повторяется с частотой 50 Гц, или грубо — одна искра в секунду.

Электроподжиг чаще встречается четырех и шести канальный (рис1 и рис2) под номером 1 обозначены отводы для подключения электродов на которых Вы и наблюдаете искрение. Иначе говоря, мы имеем четыре электрода для поджига или шесть электродов. Количество электродов зависит от количества вторичных обмоток повышающего трансформатора. Если обмоток две, следовательно имеем четыре выхода на четыре электрода. Если обмоток повышающего трансформатора три, имеем шесть выходов на шесть электродов.

Электроподжиг, позволяющий подключить шесть электродов, обычно используется в газовых плитах единой конструкции с духовкой. И как следствие два электрода из шести имеющихся, находятся в духовке и применяются для поджига газа в духовке. Внешний вид устройств электроподжига можно наблюдать на ( рис1 и рис2). Они имеют некое отличие, но схемное решение и принцип работы остается неизменным.

Ниже, список часто встречающихся неисправностей электрического поджига газовых плит, и методы их устранения. Эта информация накапливалась годами практики, и приобретала структурные формы. Информация будет полезна как начинающим мастерам, так и тем кто привык ремонтировать все своими руками. Ниже представлен список из шести пунктов характеризующих неисправность электрического поджига газовых плит. Знание содержимого пунктов поможет легче усвоить секреты ремонта. Каждый пункт содержит подробное описание логических путей поиска неисправности названия пункта. Знание поможет выполнить ремонт электрического поджига газовых плит своими руками. Произвести ремонт самостоятельно.

© studopedia.ru Не является автором материалов, которые размещены. Но предоставляет возможность бесплатного использования. Есть нарушение авторского права? Напишите нам. ip: 109.195.95.109

Практически во всех газовых плитах предусмотрена система поджига газа. при нажатии на кнопку, возле комфорки срабатывает разрядник, пробивает искра и газ загорается. Безусловно это очень удобно (ведь когда-то приходилось всю эту процедуру производить при помощи спичек ), только вот здесь имеется один недостаток- искра, вырабатываемая этим устройством одиночная.

Применив электронику можно немного доработать эту систему и превратить ее в многоискровую.

Эта схема электрического поджига газа для бытовой газовой плиты практически похожа на показанную выше, но содержит чуть больше деталей- здесь вместо симистора использован тиристор.
Схема работает следующим образом: при отрицательной полуволне сетевого напряжения ( вывод L) через диоды VD2 и VD4 происходит заряд конденсатора С1, а при положительной полуволне через диод VD1 открывается тиристор VS1 и разряжает конденсатор С1 на высоковольтный трансформатор, формирующий искру поджига. Диод VD3 служит для обеспечения протекания тока через управляющий электрод тиристора при положительной полуволне. Процесс повторяется с частотой 50 Гц и на запальных электродах формируется мощный сноп искр, мгновенно поджигающий газ.

Схема работает следующим образом: при положительной полуволне сетевого напряжения ( вывод L) через диоды VD2 и VD3 происходит заряд конденсатора С1, а при отрицательной полуволне через диод VD1 катод тиристора VS1 подключается к «минусовой» полуволне, а через резистор R3 на управляющий электрод тиристора поступает ток управления. Тиристор открывается и разряжает конденсатор С1 на высоковольтный трансформатор, формирующий искру поджига. Процесс повторяется с частотой 50 Гц и на запальных электродах формируется мощный сноп искр, мгновенно поджигающий газ.

  • валера
  • Изображение - Ремонт газ плиты гефест своими руками электроподжиг proxy?url=http%3A%2F%2Fmasteriks.zp.ua%2Fmedia%2Fkunena%2Favatars%2Fresized%2Fsize144%2Fnophoto
  • Вне сайта
  • Завсегдатай
  • Изображение - Ремонт газ плиты гефест своими руками электроподжиг proxy?url=http%3A%2F%2Fmasteriks.zp.ua%2Fcomponents%2Fcom_kunena%2Ftemplate%2Fdefault%2Fimages%2Franks%2Frank5
  • Постов: 219

Перед тем как играться искорками следует знать что высокое напряжение опасно для жизни и кроме того каждая искра является источником всего диапазона излучений, радиактивных в том числе.
В большинстве современных газовых устройств используется электронное устройство поджигающее газ, вот несколько таких от плит

Заинтересовался этими устройствами с целью сделать на их основе или по такой схеме самодельную зажигалку, изза отсутствия в продаже нормальных электрозажигалок для плит.
Оказалось что это не такое уж сложное устройство, как кажется на первый взгляд. Достаточно подать 220в на клеммы подписанные буквами “L” и “N” и на выводах катушек появятся высоковольтные импульсы, примерно 10кв с каждой катушки. Чтоб не повредить устройство необходимо поставить перемычки между выводами катушек так чтоб общий просвет между выводами каждой катушки был не более 10мм. Как на картинке.

Вот из такого устройства можно сделать отдельную зажигалку, работающую от сети. Встраивать в плиту его не стоит, так как доработка и модернизация газовых приборов это не благодарное и очень опасное дело.

Вот ориентировочная схема электроподжига.

Собрал её на симисторе вт138 R1=100R 2w, R2=22k 0.25w, R3=1k 0.125w, C=3mf, на кольцевом феррите(8витков первичка 50витков вторичка). Выдала она искорки с частотой примерно 50гц, которые не смогли пробить 1мм воздуха. Нужно наматывать трансформатор на стержневом сердечнике и на специальном каркасике или купить уже готовое устройство. А так при уменьшении витков первички ослабевала сила искры, а потом при двух витках сгорел симистор.
————
Нашел схему включения микросхемы тор220-227 она очень похожа на схему поджига

здесь полевой транзистор работает на первичку, но почемуто включен последовательно. При использовании микросхемы на первичку поступают импульсы 300в, если намотать две вторичные обмотки, одну для обратной связи другую повышающую, выход которой можно подключить к умножителю, выходом которого искрить.

Кажется должна быть схема зажигалки понадёжнее и попрощще. Кто знает подскажите.

Изображение - Ремонт газ плиты гефест своими руками электроподжиг photo3432
Автор статьи: Артем Кондратьев

Добрый день! Я Артем. Чуть меньше 9 лет работаю слесарем и мне нравиться работать руками. Когда создаешь новые полезные вещи или возвращаешь к жизни сломанные предметы. Разве это не прекрасно? Рекомендую, перед реализацией идей с моего сайта, проконсультироваться со специалистами. Удачного рабочего дня!

Обо мнеОбратная связь
Оцените статью:
Оценка 5 проголосовавших: 1

ОСТАВЬТЕ ОТВЕТ

Please enter your comment!
Please enter your name here
