Ремонт гбц м54 своими руками

Мы постараемся ответить на вопрос: ремонт гбц м54 своими руками по рекомендациям подлинного мастера с максимально подробным описанием.

На днях закончил эту-же процедуру со своим М54В25. Менял все вкладыши (Глико), ГК (Ина), все цепи, натяжители, кольца, МСК, сальники, болты (шатунные и ГБЦ), опору вспомогательных механизмов и датчик уровня масла (всё, кроме двух первых позиций оригинал). Также сменил кольца Ваносов. Делал сам. Езжу обкатываю. Огонь! Параллельно с движком делал и АКПП (с неё ремонт и начался). Пока всё ОК (3 тьфу)

Один или два постукивали:yes1:
А уж поменял все до кучи:yes: На фоне общей стоимости запчастей и инструмента по ремонту и не заметил пропажу лишнего миллиметра денег:biggrin:
Любимая игрушка, однако. drinks:
ПыСы. И ещё вселилась надежда, что может ближайшее время не буду соваться в двигло и коробку. Ведь продавать уже смысла давно нет. И потешил самолюбие – удалось всё сделать самому.:o

Видео (кликните для воспроизведения).

Один или два постукивали:yes1:
А уж поменял все до кучи:yes: На фоне общей стоимости запчастей и инструмента по ремонту и не заметил пропажу лишнего миллиметра денег:biggrin:
Любимая игрушка, однако. drinks:
ПыСы. И ещё вселилась надежда, что может ближайшее время не буду соваться в двигло и коробку. Ведь продавать уже смысла давно нет. И потешил самолюбие – удалось всё сделать самому.:o

M30B28 сам осилил, тут все посложнее 🙂 гидрики даже в морозы не издавали никаких звуков, вообще мотор хорошо работал, только вот маслице любил :gimme2:

mic1313 – какие приспособы нужны при ремонте?Самому в гараже реально тоже самое сделать? И еще чтоб масло съемные поменять головку надо снимать?

вообще в тисе почитать можно

mic1313 – какие приспособы нужны при ремонте?Самому в гараже реально тоже самое сделать? И еще чтоб масло съемные поменять головку надо снимать?

Приспособы для выставления ВАНОСов. Маслосъёмные чего? Если колпачки то не надо. Если кольца то надо:biggrin:
Но в любом случае валы надо поднимать, а при установке будут проблемы с выставлением. Рядом есть тема про установку без приспособ. Но я рисковать не стал. Тем более менял и звёздочки.
Приспособы брал через этот клуб и ездил в Москву за ними. Чё поделать вот такой вот я фанатик:facepalm:

На днях закончил эту-же процедуру со своим М54В25. Менял все вкладыши (Глико), ГК (Ина), все цепи, натяжители, кольца, МСК, сальники, болты (шатунные и ГБЦ), опору вспомогательных механизмов и датчик уровня масла (всё, кроме двух первых позиций оригинал). Также сменил кольца Ваносов. Делал сам. Езжу обкатываю. Огонь! Параллельно с движком делал и АКПП (с неё ремонт и начался). Пока всё ОК (3 тьфу)

вызывает неподдельное уважение ! Молодец. Руки растут откуда надо. :drinks:

вызывает неподдельное уважение ! Молодец. Руки растут откуда надо. :drinks:

😮
Просто хобби самому разбираться:yes1: А по большому счёту вся информация есть в нэте и дело только за финансами и свободным временем.:drinks:

Больше хлопот доставила АКПП. Информации не много, а гемору больше. Двигатель не первый раз ремонтировал (правда до этого были судовые дизеля:facepalm:) но суть ремонта железа одинакова:biggrin: и железяки поменьше.

Кстати в Нижнем бываю частенько. Если будут проблемы с ваносами могу помочь в том числе и приспособами.:drinks:

отличное предложение! когда следующий приезд к нам планируется? :drinks:

отличное предложение! когда следующий приезд к нам планируется? :drinks:

На следующей неделе в конце.:drinks:

На следующей неделе в конце.:drinks:

эт рановато 🙂 ну в гости один фиг велкам :drinks:

Ставили СВАГ – работает нормально, наверное и дальше будем ставить, если клиент пожмётся на оригинал.

Спасибо. Подскажи еще пожалуйста, на какие моменты стоит обратить внимание и есть ли какие то неочевидные детали требующие замены?

ГРМ менять всборе.
Масл насос – проверять и менять, правиить клапаны.
Шатунные болты, как и все ГБЦшные – замена.
Масляные форсунки днища поршня – замена.
Всё остальное по мере состояния.

Видео (кликните для воспроизведения).

Масл насос – проверять и менять, правиить клапаны.

А в насосе достаточно только оба ротора поменять? или корпус тоже изнашивается?

Раскидал свой мотор м54в25 пробег 296 по одометру, замерил цилиндры и получилась такая картина, износ цилиндров в ВМТ кокраз где встают 3 кольца поршня в 1 и 6 м 84.10 в 2.3.4.5 в районе 84.05 мм, в середине горшков износ 84.0, поршня износ по юбке 83.92(получается 0.3 от номинала, замки колец соответственно в ВМТ 0.65 в середке цилиндра 0,45. Компресия была 14.2 – 15.0
Возникает вопрос почему мог возникнуть не
равномерный износ цилиндров в ВМТ и по центру цилиндра? Второй вопрос точить или нет?

Добавлено через 2 минуты
в середине горшков поправку сделаю 84.01 износ (еденичка не прописалась)

Добавлено через 6 минут
получается еще что зазор поршень +цилиндр в ВМТ практически близок к пределу, есть ли смысл ставить новые кольца или все же точить?

Раскидал свой мотор м54в25 пробег 296 по одометру, замерил цилиндры и получилась такая картина, износ цилиндров в ВМТ кокраз где встают 3 кольца поршня в 1 и 6 м 84.10 в 2.3.4.5 в районе 84.05 мм, в середине горшков износ 84.0, поршня износ по юбке 83.92(получается 0.3 от номинала, замки колец соответственно в ВМТ 0.65 в середке цилиндра 0,45. Компресия была 14.2 – 15.0
Возникает вопрос почему мог возникнуть не
равномерный износ цилиндров в ВМТ и по центру цилиндра? Второй вопрос точить или нет?

Добавлено через 2 минуты
в середине горшков поправку сделаю 84.01 износ (еденичка не прописалась)

Добавлено через 6 минут
получается еще что зазор поршень +цилиндр в ВМТ практически близок к пределу, есть ли смысл ставить новые кольца или все же точить?

Лучше расточить, если хочешь надолго оставить машину. Но посмотри сначала сколько стоят ремонтные поршни на B25, они только в оригинале существуют. Можно перегильзовать блок под старые поршни, если они еще более менее и поменять кольца. А можно попробовать просто поменять кольца, вполне рабочий вариант. На некоторое время хватит и расход масла сильно сократится.

Читайте так же:  Балкон ремонт своими руками

я посмотрел стоимость рем поршней 17 к за поршень, машину надолго хочу оставить, тоже склоняюсь к выводу луч точить, а не делать на 20-50 тыщ кап рем, смысла думаю нет менять кольца при конусных цилиндрах, ступенька напрягает в ВМТ в районе огневого пояса в 0.10 мм и отсутствие хона в ВМТ.

Добавлено через 2 минуты
ВО523 спасибо что откликнулся развеял сомнения)

Новичок

Пользователь
Сообщений: 37
Регистрация: 8.7.2007
Из: Ташкент

Авторитет

Пользователь
Сообщений: 504
Регистрация: 6.10.2007
Из: Москва, ЮАО

Новичок

Пользователь
Сообщений: 39
Регистрация: 4.12.2007
Из: Bavar.ru

Новичок

Пользователь
Сообщений: 37
Регистрация: 8.7.2007
Из: Ташкент

Постоянный Житель

Пользователь
Сообщений: 218
Регистрация: 13.12.2006

Новичок

Пользователь
Сообщений: 39
Регистрация: 4.12.2007
Из: Bavar.ru

Гордость Клуба
Изображение - Ремонт гбц м54 своими руками proxy?url=https%3A%2F%2Fbmwland.ru%2Fplatinum1

Сообщений: 3486
Регистрация: 9.11.2005
Из: Москва СВАО

Гордость Клуба

Пользователь
Сообщений: 1059
Регистрация: 29.12.2007
Из: Тюмень, область,.

Охренеть это s70 в e30, а m50 это нормальная замена устаревшему m20.

Да, по теме, сравните. И вам откроется истина) Вообщем всё на поверхности лежит.

Гордость Клуба

Клуб
Сообщений: 2713
Регистрация: 28.1.2008
Из: С-Петербург, Приморский район

Новичок

Пользователь
Сообщений: 37
Регистрация: 8.7.2007
Из: Ташкент

Гордость Клуба

Клуб
Сообщений: 2713
Регистрация: 28.1.2008
Из: С-Петербург, Приморский район

Гордость Клуба

Пользователь
Сообщений: 1059
Регистрация: 29.12.2007
Из: Тюмень, область,.

Новичок

Пользователь
Сообщений: 37
Регистрация: 8.7.2007
Из: Ташкент

Чес говоря хрен его знает. Хотел добавить немного приемистости в свой мотор.
Ванос+2 валика от дебилас или шрик. Нстроенный выхлоп от Е-36+полностью прямоточная система выхлопа расчитанная на М-50.
Таким образом я думал добавить мощности в свой движок (IMG:https://forum.bmwland.ru/style_emoticons/default/rolleyes.gif) А движки с ваносом очень хорошо идут на разгон за счёт сдвига фазы впусного распредвала. А если-бы дабл-ванос то ваще былоб идеально.

Сравнивал держа в руках. Я взял две пркладки ГБЦ от М-50 и от 54 (дабл-ванос)
Я не совсем могу разобратся, М-52 TU и просто М-52. В чём разница-то.
Единственое что я знаю М-52 это М50 с Ваносом. А вот TU что значит я не в курсе.

Процедура установки ремкомплекта Double Vanos на моторы М52TU, М54 и М56 достаточно проста и не требует никакого специального дилерского инструмента. Кроме того при этой процедуре не сбиваются фазы газораспредиления, как в случае с однованосными моторами М50 и М52. В случае если вы сомневаетесь в своих силах, рекомендуем вам обратиться на СТО, которые смогут проделать эту процедуру с использованием даной инструкции.

Сам Vanos находится в передней части головки блока цилиндров (ГБЦ). Для того чтобы добраться до него и демонтировать для установки ремкомплекта необходимо снять клапанную крышку, снять термомуфту или электровентилятор (в случае с Е46). Все эти процедуры хорошо описаны в TIS.

Вот как будет выглядить ВАНОС после снятия клапанной крышки.

Снятие Vanos

Отсоедините разъем датчика положения распредвала. Для этого нажмите на боковые клипсы и потяните разъем.

Отсоедините разъем соленоида ваноса со стороны выпуска. Для этого нажмите на металлическую клипсу и потяните разъем.

Отсоедините электрический разъем датчика термостата. Для этого нажмите на металлическую клипсу и потяните разъем

Отсоедините разъем соленоида ваноса со стороны впуска. Для этого нажмите на металлическую клипсу и потяните разъем.

Открутите золотник гидравлического шланга ваноса (ключ на 19). Примечание: замените две уплотнительные шайбы при обратной сборке.

Снимите подъемную петлю мотора открутив её от головки блока.

Удалите две крышечки цилиндров ваноса. Для этого необходимо накрыть ремень кондиционера и патрубок радиатора бумажным полотенцем для избежания попадания на них масла. Затем открутите крышку (используйте 8мм шестигранник), но не до конца, подставьте любой контейнер и выньте полностью крышку. Остатки масла выльются в контейнер.

Вытащите два колпачка с поршней ваносов.

Открутите фиксирующие болты поршня ваносов. Внимание . Тут левая резьба. Откручивайте по часовой стрелке (Используйте звездочку Тorx T30). Будьте аккуратны, не сорвите грани звездочки на болтиках. Если болтики сломались, продолжайте снятие узла ваноса с мотора. Сняв ванос вы сможете извлечь поврежденные болты из распредвалов и заменить их на новые.

Открутите 6 болтов крепящих ванос к мотору.

Изображение - Ремонт гбц м54 своими руками proxy?url=https%3A%2F%2Fvanos-bmw.ru%2Fvanos_procedure_files%2Fimage031


Потяните ванос вперед к радиатору и снимите с мотора. Для избежания попадания масла на ремни, оберните ванос в пластиковый пакет, как показано на фото выше.

Рекомендуется заменить металлическую прокладку между ваносом и мотором.

Разбираем ванос и диагностируем его

На фото выше: ванос впускного вала слева, ванос выпускного вала справа. Внимание: поршни впускного и выпускного ваноса одинаковые и могут быть поменяны местами. Но для лучшей работы узла сохраните поршни на своих местах. Для этого сделайте пометки маркером.

Открутите болты крепящие крышки цилиндров ваносов. Учтите, что со стороны выпускного ваноса есть пружина! Достаньте поршни из цилиндров. Отчистите узел от остатков масла и грязи.

Теперь можно провести диагностику узла. Для этого вставьте каждый поршень в свой цилиндр и подвигайте его по рабочему ходу. Запомните как легко поршни перемещались по цилиндрам со старыми уплотнительными кольцами.

Далее приступим к диагностике подшипников в поршнях

Установите каждый поршень на свое место в распредвале. Зафиксируйте поршень болтом (головка Torx T30) слегка зажав его. Внимание! Левая резьба! Откручивать по часовой стрелке.

Проверьте наличие люфта, как показано на фото выше: зафиксируйте косозубый вал двумя пальцами и пошатайте поршень в разных плоскостях. Допускается лишь наличие радиального люфта (Radial play) , который нужен для правильного функционирования узла. Осевой люфт (Axial play) не допускается и означает, что подшипник прослаблен и требует ремонта.

Устанавливаем шайбу анти-люфт из ремкомплекта

Внимание! Установка шайбы должна быть проведена до установки новых уплотнительных колец.

Если у Вас нет пневматического гайковерта, Вы можете изготовить специальный ключ для удержания поршня ванос в тисках.
С обратной стороны поршней ванос есть специальные зубцы (они используются на заводе при востановлении узлов ванос).

Для изготовления возьмите двух дюймовую металическую трубу.
Снимите фаску по внешнему радиусу.
Нанесите густу смазку на трубу, прислоните поршень ваноса, в местах отметин зубцов сделайте пропилы “болгаркой”.
Ключ готов! Зажмите ключ в тисках сверху установите поршень и открутите гайку.

Зафиксируйте поршень в тисках используя специальные мягкие губки или же деревянные проставки. Будьте предельно аккуратны, не повредите поверхность поршня и не перетяните тиски, так как поршень очень хрупкий.

Читайте так же:  Туфли ремонт своими руками

Использую головку на 24, открутите крышку подшипника. Как только вы открутили крышку, ослабьте тиски.

Извлеките наружную шайбу подшипника.

Внимание! Важно не перепутать при сборке детали подшипника.

Извлеките верхний игольчатый подшипник.

Извлеките центральную обойму подшипника.

Достаньте нижний игольчатый подшипник.

Затем извлеките наружную шайбу подшипника.

Тщательно помойте детали подшипника жидкостью для чистки тормозных дисков (растворителем или бензином).

Установите на место шайбу анти-люфт из ремкомплекта.

Соберите детали подшипника в обратном порядке и слегка закрутите крышку.

Зажмите тиски и затяните крышку подшипника. Не затягивайте её с окончательным моментом, так как скорее всего вам прийдется опять разбирать подшипник для подгонки.

Далее опять установите поршень на распредельтельный вал и зажмите его фиксирующим болтом. Теперь нам необходимо проверить наличие нужного радиального люфта (Radial play) . После этого прокрутите поршень по оси проверив тем самым сопротивление качения подшипника. После установки новой шайбы поршень должен крутиться на подшипнике без особого сопротивления. Если подшипник сильно “затянут”, то обязательно необходима подгонка центральной обоймы подшипника (см. ниже “Подгонка затянутого подшипника”). Если же поршень все так же имеет осевой люфт и очень легко крутиться на подшипнике, значит нужна подгонка установленой шайбы из ремкомплекта (см. ниже ” Подгонка прослабленого подшипника” ).

Подгонка затянутого подшипника:

Опять разберите подшипник и извлеките центральную обойму (шайба, которая находиться между двумя игольчатыми подшипниками).

Разместите лист наждачной бумаги (Р250-Р400) на твердой и ровной поверхности и обработайте на ней шайбу с обеих сторон. Равномерно прошлифуйте пару минут шайбу на наждачной бумаге, отчистите её, соберите подшипник и опять проверьте как крутиться подшипник. При необходимости повторите процедуру подгонки, пока подшипник не будет крутиться без особого сопротивления.

Подгонка прослабленого подшипника:

Опять разберите подшипник и извлеките наружную шайбу (шайба, которую установили из ремкомплекта).

Разместите лист наждачной бумаги (Р400) на твердой и ровной поверхности и обработайте на ней шайбу с обеих сторон. Равномерно прошлифуйте пару минут шайбу на наждачной бумаге, отчистите её, соберите подшипник и опять проверьте осевой люфт и не зажат ли подшипник при кручении. При необходимости повторите процедуру подгонки, до тех пор пока не пропадет осевой люфт, но при этом подшипник должен крутиться без особого сопротивления.

Когда результат по подгонке достигнут, затяните крышку подшипника с моментом 40 Нм.

Замена уплотнительных колец из ремкомплекта

Устранив люфт подшипников поршней ваноса можно приступить к установке новых уплотнительных колечек.

Аккуратно разрежьте старые уплотнительные кольца подходящим режущим инструментом. Будьте предельно внимательны, не повредите рабочую поверхность поршней!

После того как вы разрезали и удалили все уплотнительные кольца, протрите оба поршня бумажным полотенцем, хорошо очистите канавки для колец.

Сначала установите резиновые кольца в канавки.

Проверьте чтоб резиновые кольца (они имеют круглое сечение) не перекрутились на своих местах.

Если установка производится при температуре воздуха ниже 20 градусов по Цельсию, то необходимо положить тефлоновые кольца в теплую воду (40-50С) на пару минут для придания им эластичности. После этого вытереть кольца насухо и установить.

Аккуратно и медленно натягивайте тефлоновое кольцо от одного края поршня к другому.

Далее необходимо провести процедуру первой установки поршня с новыми кольцами в цилиндр. Эта процедура очень важна, так как материал тефлонового кольца должен сжаться в цилиндре и принять нужную форму.

Обработайте моторным маслом стенки цилиндра и верхнюю фаску.

Смажьте большое уплотнительное кольцо на поршне и порерхность возле него.

Установите поршень на свое место примерно под углом 60 градусов, затем проверните и вставьте полностью в цилиндр.

Несколько раз прокрутите поршень в цилиндре и подвигайте его вверх и вниз, чтоб большое кольцо приобрело форму цилиндра. Повторяйте эту операцию, пока тефлоновое кольцо не перестанет проворачиваться в своей канавке.

Вдавите поршень в крайнее нижнее положение и дайте ему постоять так 2-3 мин. Затем достаньте поршень.

Смажьте цилиндр в крышке ваноса моторным маслом.

Смажьте маслом маленькое тефлоновое кольцо на поршне и поверхность возле него.

Слегка пошатывая вставьте поршень маленькой стороной в крышку. Затем проверните поршень несколько раз слегка двигая его вперед назад. Повторяйте эту операцию, пока тефлоновое кольцо не перестанет проворачиваться в своей канавке.

Оставьте поршень в крышке на 2-3 минуты.

Проделайте подобную операцию с другим поршнем.

Опять хорошо смажьте поршня и корпус ваноса перед сборкой.

Установите поршня в крышки согласно отметкам, которые вы сделали ранее маркером.

Установите крышки на место и закрутите болты. Не забудьте про пружину в ваносе выпускного вала. Установите крышки ваносов и прокладки так, чтоб сходились масляные отверстия в корпусе и в прокладке.

Затягивать болты крышек надо накрест.

Собрав узел проверьте ход поршней в корпусе, чтобы не было заеданий. Учтите, что ванос со стороны выпуска имеет пружину, которая создает некоторую нагрузку при ходе поршня.

Замените маленькие резиновые колечки на колпачках поршней.

Установка Vanos

Отчистите все детали и поверхности от остатков масла и грязи. Установите новую прокладку.

Установитк ванос на место. Поршень впускного вала должен быть вдавлен полностью в цилиндр, это упростит установку. После того как ванос плотно прилег к ГБЦ можно закручивать крепеж (усилие 8Нм)

Вдавите впускной ванос в сторону распредвала до упора. Установите на место фиксирующие болты под Torx T30. Затяните их. Внимание! Левая резьба! Закручивать эти болты надо против часовой стрелки! (усилие затяжки 8Нм).

Смажьте новые уплотнительные колечки на колпачках моторным маслом, установите их на место. Прокрутите колпачек, чтоб убедиться в том, что колпачек стоит на месте.

Установите на место крышки ваносов. Затяните их с моментом 50Нм.

Подключите все электрические разъемы, прикрутите на место гидравлический шланг ваноса, соберите все в обратной последовательности используя TIS BMW. Обязательно убедитесь, что на ремнях и на резиновых шлангах нет остатков масла.

После сборки обязательно проверьте уровень масла!

Важно знать, что уплотнительные кольца должны пройти обкатку приблизительно 300 км в городском цикле. Постарайтесь в период обкатки не нагружать мотор высокими оборотами и активной ездой.

Читайте так же:  Ремонт ленд ровер дискавери 2 своими руками

Наслаждайтесь ровной работой вашего мотора.

Двигатель M54B30(231 л.с.) устанавливался на автомобилях BMW X5 3.0i в 2000-2006 годах.

Теперь немного подробнее об этом моторе. Двигатель BMW M54 — шестицилиндровый поршневой двигатель с изменяемой фазой открытия клапанов, поцилиндровой системой управления детонацией и системой выпуска ОГ с новыми катализаторами, расположенными рядом с двигателем, и контрольным лямбда-зондом. Мотор M54 был разработан на базе двигателя M52TU и производился с 2000 по 2006 г.г.. По сравнению со своим предшественником M52, особенность M54 заключается в электронном управлении дроссельной заслонкой и фаз газораспределения для впускных и выпускных клапанов. Этот мотор был разработан с целью снижения выбросов, экономии топлива и увеличение мощности и уровня производительности в целях лидерства в сегменте 6-цилиндровых двигателей. В 2003 и 2004 годах двигатель M54 стал лучшим двигателем в категории «от 2,0 до 2,5 литров». Мотор БМВ M54 впервые был установлен на X5 E53 2001-го модельного года. Далее, в июне 2000 года этот двигатель был установлен на BMW 3 серии E46 (седан, туринг, купе, кабриолет, компакт) и Z3 (Coupe/Roadster), а через три месяца в сентябре того же года на E39 5 серии (2,5-литровый двигатель). В дальнейшем развитии двигатель M54 устанавливался на E60/E61), 7 серию (E65, E66), Z4 (Coupe/Roadster) и X3 E83.

Характеристики BMW M54B30.

Топовая 3-литровая версия двигателя семейства M54. В дополнение к увеличению объему, по сравнению с самым мощным предшественником B28, в М54Б30 изменился механически, а именно, установлены новые поршни, которые имеют короткую юбку по сравнению с M52TU и были заменены поршневые кольца, чтобы уменьшить трение. Коленчатый вал для 3-литрового M54 был взят от S52B32 — устанавливаемый на BMW M3. Фазы газораспределиния DOHC изменены, лифт увеличен до 9,7 мм, а новые пружины клапанов были установлены для увеличения подъемной силы. Впускной коллектор модифицирован и на 20 мм короче. Диаметр трубок увеличился незначительно.

В нашем случае, автомобиль BMW X5 2004 года. Спустя 11 лет эксплуатации это первый ремонт двигателя. Двигатель стал кушать слишком много масла. После снятия ГБЦ было видно что поршневая в хорошем состоянии, поэтому было принято отремонтировать ГБЦ и заменить цепной механизм. На фотографиях ниже видно, как проходил процесс разбора.

Изображение - Ремонт гбц м54 своими руками proxy?url=https%3A%2F%2Fstolica-atc.ru%2Fstati%2Fassets%2Fimages%2Fbmw-x5-231%2F2015-11-10-15-12-15

Изображение - Ремонт гбц м54 своими руками proxy?url=https%3A%2F%2Fstolica-atc.ru%2Fstati%2Fassets%2Fimages%2Fbmw-x5-231%2F2015-11-10-15-12-35

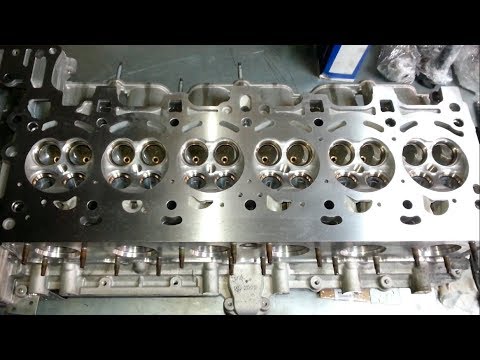

В ремонт головки блока входила установка новых направляющих клапанов, притирка клапанов, ремонт самих клапанов, замена маслосъемных колпачков и шлифовка ГБЦ.

Изображение - Ремонт гбц м54 своими руками proxy?url=https%3A%2F%2Fstolica-atc.ru%2Fstati%2Fassets%2Fimages%2Fbmw-x5-231%2F2015-11-19-19-34-24

Изображение - Ремонт гбц м54 своими руками proxy?url=https%3A%2F%2Fstolica-atc.ru%2Fstati%2Fassets%2Fimages%2Fbmw-x5-231%2F2015-11-19-19-34-45

Ставим отремонтированную ГБЦ на новую прокладку. Собираем цепной механизм c новыми цепями, натяжителями и успокоителями.

Мы производим частичный ремонт головок блока цилиндров (ГБЦ) BMW M54, M52, M50, M56. А также можем произвести полный ремонт ГБЦ БМВ с использованием профессионального оборудования узкоспециализированных сторонних мастерских.

Наши работы по ремонту ГБЦ включают:

  • Снятие ГБЦ с двигателя
  • Разборку головки блока
  • Чистку клапанов от нагара
  • Чистку камер сгорания от нагара
  • Притирку клапанов
  • Замену мск (маслосъёмных колпачков)
  • Сборку ГБЦ
  • Установку ГБЦ на двигатель
  • Выставление фаз ГРМ специнструментом
  • Компьютерную диагностику двигателя.

Также можем оказать помощь в опрессовке, шлифовке ГБЦ и замене направляющих втулок клапанов на оборудовании сторонних мастерских.

Дополнительно могут быть проведены работы:

Стоимость работы – 21 000р.

Время ремонта – 1 неделя.

Расходники: зависят от модели, требуется уточнение по VIN.

Как раз Спиральные вставки самый надежный вариант.

Вставки Time-Sert
Изображение - Ремонт гбц м54 своими руками proxy?url=http%3A%2F%2Fwww.wuerthmarket.ru%2Fimg%2Fmedia%2Fpics%2F3%2Fb%2Ff%2Fp519b8cd9373bf


сделаны из более мягкого металла

Самодельные вставки будут иметь толстые стенки и заметно ослабят стенку блока.

вот, прикупил папане набор для восстановления резьбы (сорвал резьбу в колодце свечки подогрева на дизеле)
сам покупал в 2008 году такой же на 6 мм, в той же конторе, восстановил резьбу в ГБЦ для клапанной крышки. и особенно он помог когда менял задний сальник коленвала на W124. там в оправке тоже резьба была сорвана и сальник было не отцентровать.

Начнем с того, что определимся с понятиями. Блок цилиндров современного автомобиля – это основа двигателя, на которую производится монтаж остальных составляющих двигателя: цилиндры, коленчатый вал, поддон картера, головка блока цилиндров.

Вот именно неисправности и ремонт головки блока цилиндров, нас интересует. Возможен ли ремонт головки блока цилиндров своими руками в гаражно-домашних условиях? И народные умельцы отвечают однозначно, — да, ремонт головки цилиндров своими руками возможен.

Изображение - Ремонт гбц м54 своими руками proxy?url=https%3A%2F%2Fcarnovato.ru%2Fwp-content%2Fuploads%2F2012%2F02%2Fremont-golovki-bloka-cilindrov-shlifovka-1-300x225

Начнем с уточнения того, что ремонт головки цилиндров – операция сложная и потребует от вас: мало-мальского понимания устройства блока, наличие специального слесарного инструмента и умения им владеть.

Элементарные инструменты необходимые для ремонта ГБЦ

  • Оправка для запрессовки маслоотражательных колпачков.
  • Микрометр для измерения клапанов и направляющих втулок.
  • Развертка для разворачивания новых втулок.
  • Оправка для выпрессовки втулок.
  • Оправка для запрессовки втулок.
  • Приспособления для рассухаривания клапанных пружин.
  • Набор зенкеров для реставрации сёдел клапанов.
  • Электрическая плитка для нагрева ГБЦ при дефектовке и перед запрессовкой втулок.

Изображение - Ремонт гбц м54 своими руками proxy?url=https%3A%2F%2Fcarnovato.ru%2Fwp-content%2Fuploads%2F2012%2F02%2Fremont-golovki-bloka-cilindrov-shlifovka-2-300x225

Не забываем о нужных запчастях и метках

Как правило, практически любой ремонт головки цилиндров требует её демонтажа. Исключения составляет, например, замена маслосъёмных колпачков. Поэтому, прежде, чем начинать демонтаж ГБЦ подумайте о приобретении необходимого комплекта запчастей.

Изображение - Ремонт гбц м54 своими руками proxy?url=https%3A%2F%2Fcarnovato.ru%2Fwp-content%2Fuploads%2F2012%2F02%2Fremont-golovki-bloka-cilindrov-shlifovka-3-300x205

Сегодняшний рынок предоставляет наборы Head Set (а, по простому – верхние наборы), которые включают в себя прокладку ГБЦ и все сальники и прокладки, находящиеся выше основной прокладки.

Ну-с, инструмент и минимальный комплект готовы, начинаем поиски неисправностей ГБЦ.

Перед демонтажом обязательно проводим проверку взаимного положения коленвала и распредвала по меткам. Вплоть до того, что наносим самостоятельно дополнительные метки.

Изображение - Ремонт гбц м54 своими руками proxy?url=https%3A%2F%2Fcarnovato.ru%2Fwp-content%2Fuploads%2F2012%2F02%2Fremont-golovki-bloka-cilindrov-shlifovka-4-300x225

Для конкретных моделей авто технология демонтажа ГБЦ описана в мануалах. Но особенности некоторых операций напомнить стоит.

  • болты крепления головки ослабляем с середины на 0,5-1 оборот, поочередно. Болты со внутренними шлицами предварительно очистить от нагара, иначе неплотно вошедший ключ грозит срывом и проблемами при демонтаже;
  • при демонтаже ГБЦ, если отсутствует схема подсоединения всевозможных вакуумных трубок, то необходимо зарисовать эту схему самому, предварительно нанеся соответствующие метки.
  • при снятии пружин клапанов используйте съёмники для рассухаривания, но никак не принцип «сильного молотка».

Контроль состояния ГБЦ

По сути, в ГБЦ не так уж и много основных параметров, которые нуждаются в проверке, прежде, чем вы начнете ремонт головки блока цилиндров. Поэтому давайте начнем искать типичные неисправности головки блока цилиндров.

Читайте так же:  Ремонт двигателя byd f3 своими руками

Нижняя плоскость ГБЦ. Проверяется при помощи лекальной линейки и набора щупов. Линейка кладётся по диагоналям головки на плоскости и при помощи щупа определяется толщина зазора. Если зазор более, чем максимально допустимый зазор в 0,05-0,06 мм, то требуется шлифовка головки блока цилиндров.

Износ опорных шеек кулачкового вала и подшипников. Все диаметры измеряются микрометром и сравниваются с показателями максимально допустимых, для той или иной модели двигателя. По результатам измерений принимается решение о виде ремонта или замены деталей. Не забываем визуально оценивать наружное состояние поверхностей. Они не должны иметь явных признаков механических повреждений: царапины, сколы, задиры, канавки и т.д.

Изображение - Ремонт гбц м54 своими руками proxy?url=https%3A%2F%2Fcarnovato.ru%2Fwp-content%2Fuploads%2F2012%2F02%2Fremont-golovki-bloka-cilindrov-shlifovka-5-300x182

Контроль износа стержней клапанов и втулок. Производится микрометром в нескольких контрольных точках стержня по окружности. Клапан меняется, если разница диаметров превышает максимально допустимые параметры определенные производителем.

Изображение - Ремонт гбц м54 своими руками proxy?url=https%3A%2F%2Fcarnovato.ru%2Fwp-content%2Fuploads%2F2012%2F02%2Fremont-golovki-bloka-cilindrov-shlifovka-6-300x121

Если у вас отсутствует такой прибор, как нутромер, для определения изношенности направляющих втулок, то ее можно определить по люфту клапана (нового) во втулке. Как правило, втулки меняются на новые.

Износ таких деталей, как: сёдла, рычаги, коромысла, кулачки определяется визуально. Если фаска на клапане «провалена», но стержень в порядке, то её обрабатывают, и клапан может быть вновь использован.

Другие дефекты ГБЦ также можно определять визуально. Наличие на поверхности головки блока заусениц, засечек устраняется шлифовкой головки блока цилиндров для устранения негерметичного соединения ГБЦ с самим блоком.

Таким образом, ремонт головки блока цилиндров, мы с вами проводим одновременно с дефектовкой, как говорится, — по мере поступления неприятностей.

Удачи вам при проведении ремонта головки блока цилиндров своими руками.

Пример правильной установки (подготовки) головки блока цилиндров двигатель М52ту БМВ е39.

Ставим головку на свои кастомные шпильки. По вопросам приобретения https://vk.com/bmwcrewmag.

снятие крышки клапанов , ваноса , впускного коллектора распредвалов , звездочек , успокоителей , головки.

Видео о том, как правильно устанавливать головку, на блок шести-цилиндрового двигателя БМВ. Также в видео.

Пример сборки двигателя BMW с разными тонкостями. В видео показано как грамотно установить поршневую в блок.

Головку блока двигателя BMW необходимо ремонтировать ! мотор м50 м52 м54 гбц бмв.

Часто у тех кто ремонтирует свое авто и полез первый раз в головку блока, “как снять распредвал и не заломить.

Данное видео не является пособием для ремонта.В этой части полностью разобрали скинули голову и. вообщем.

после протяжки гбц,сборка двигателя,установка зажигания м50.

На видео показаны признаки пробитой прокладки ГБЦ Наша страница в контакте http://vk.com/garage_team88 Добавляйтесь.

Клиент принес свой БМВ на ремонт. Жалуется на то что двигатель жрет много мала. Сам клиент пробовал менять.

В этой части видео установил ГБЦ на место и распредвал впуска. Бортжурнал владельца: https://www.drive2.ru/r/bmw/45793504917040.

Для помощи моему каналу и моим проектам : номер карты 4276 3801 6648 8689 СберБанк Viza Classic Яндекс деньги 410013024102533.

Композиция “Bustin Loose (with lead)” принадлежит исполнителю Audionautix. Лицензия: Creative Commons Attribution Наша страница в контакт.

Замена прокладки головки блока Bmw e23.Меняем прокладку Гбц на мотре м30.Детальное видео. http://bmw-remont.su я в вк.

http://angarmotorov.ru/p282383446-golovka-bloka-tsilindrov.html Головка Блока Цилиндров (ГБЦ) БМВ 123 128 130 Е82 Головка Блока BMW 125 128 130 .

http://angarmotorov.ru/p282693222-golovka-bloka-bmw.html Головка Блока Цилиндров (ГБЦ) БМВ Х5 Е70 3.0 Головка Блока BMW X5 E70 3.0 N52 .

Ремонт своими руками , пишите кому помочь , помогу чем могу вк Серафим Кокосов.

Шестая часть о том как снять головку блока цилидров. Продолжение следует. Цель: Собрать строкер 3 литра на.

BMW E 60 5SERIES ДВИГАТЕЛЬ М54 Прогар прокладки головки блока, признаки. ВИДЕО ОТ АРМАНА АРТУРОВИЧА.

Неделя выдалась активная. На следующий день, мне позвонили и сказали, что не только в кольцах проблема -.

http://bmwgarage.lviv.ua (063) 506 32 59 (098) 042 90 92.

Вторая часть повествует о том как мы продолжили разборку мотора и сняли механизм Vanos. Продолжение следует.

Как выставить фазы ГРМ на двигателе BMW с помощью специнструмента? Легко ли сделать это без него? Все ответы.

https://angarmotorov.ru/p305339786-remont-golovki-bloka.html Мы Выполняем практически все операции по ремонту Головки Блока Цилиндров.

Подробнее здесь – https://www.drive2.ru/l/459704163379450963/

Пустился во все тяжкие и решил перебрать двигатель м52 на своей BMW 523. Диванные эксперты, автолюбители и профе.

группа в контакте https://vk.com/club138806531.

Музыка Dub FX http://dubfx.com/

Полис Осаго и другие виды страховки без походов в офисы,оформление через интернет.все просто и надежно.

Элементы головки блока цилиндров двигателя М52
1 — головка цилиндров;
2 — прокладка головки цилиндров;
3 — корпуса подшипников распредвалов;
4 — защитный кожух впускного распредвала;
5 — болт крепления головки цилиндров;
6 — прокладка;
7 — боковая крышка;
8 — датчик углового положения впускного распредвала;
9 — датчик температуры охлаждающей жидкости;
10 — датчик включения вентилятора;
11 — штуцер;
12 — прокладка;
13 — патрубок отвода охлаждающей жидкости;
14 — прокладка крышки головки цилиндров;
15 — крышки головки цилиндров;
16 — декоративная крышка;
17 — пробка маслоналивного отверстия.

Отсоедините провод массы от аккумулятора.

Внимание: При этом стирается информация о неисправностях в электронных устройствах памяти.

Отверните от выпускного коллектора переднюю трубу глушителя.

Слейте охлаждающую жидкость из двигателя, для чего выверните сливную пробку сбоку на моторном блоке под выпускным коллектором.

Отсоедините водяные шланги от термостата, предварительно ослабив хомуты.

Отсоедините трос газа от рычага дроссельной заслонки.

Снимите крышку маслозаливной горловины.

Снимите отверткой небольшие заглушки и отверните расположенные под ними болты. Снимите с головки цилиндров две пластмассовые накладки.

Отверните с передней стороны головки цилиндров перемычку массы.

Отсоедините штуцер вентиляции головки цилиндров, приподняв при этом отверткой планку на штуцере.

Отверните болт и вытащите датчик из головки цилиндров.

Отверните два болта и выньте колодку. Замаркируйте положение резиновых прокладок для последующей установки.

На каждой катушке зажигания оттяните вверх металлическую скобу и отсоедините разъем. Снимите колодку разъемов вместе с проводами.

Отверните катушки зажигания и снимите их. Замаркируйте положение перемычек массы для последующей установки.

Отсоедините от патрубка дроссельной заслонки следующие шланги и разъемы, предварительно замаркировав их и места крепления. Ослабив хомуты крепления шлангов, снимите фиксирующие скобы разъемов:

  • разъем выключателя дроссельной заслонки;
  • разъем датчика температуры воздуха;
  • водяные шланги подогрева дроссельной заслонки;
  • шланг вентиляции топливного бака;
  • подающий топливный шланг (белый штуцер);
  • возвратный топливный шланг (черный штуцер).
Читайте так же:  Экономный ремонт в квартире своими руками

Отсоедините шланг клапана регулирования холостого хода с нижней стороны впускной трубы.

Внимание: Фиксирующие язычки легко ломаются.

Отверните опору впускной трубы.

Отсоедините впускной коллектор от головки цилиндров.

Прижимая проволочные фиксаторы, отсоедините разъемы.

1 — датчик температуры;
2 — датчик указателя температуры;
3 — выключатель давления масла;
4 — клапан регулирования холостого хода.

Снимите крышку головки цилиндров.

Оттянув боковые зажимы, снимите с передней части термостата кабельный канал.

Установите поршень первого цилиндра в положение верхней мертвой точки. Для этого включите пятую передачу и проворачивайте за шкив коленчатого вала в направлении вращения двигателя до положения, при котором кулачки распределительных валов впускного и выпускного клапанов первого цилиндра (со стороны приводной цепи) будут обращены навстречу друг другу. При этом стрелки на звездочках обоих распределительных валов должны быть направлены вверх.

Зафиксируйте коленчатый вал в положении верхней мертвой точки. Для этого вставьте стержень через отверстие в моторном блоке в отверстие в маховике.

Модели ранних годов выпуска

Снимите подъемную проушину и верхнюю крышку коробки шестерен. Замаркируйте положение центрирующих втулок обоих наружных болтов для последующей установки. Снимите прокладку, которую следует обязательно заменять.

Отверните оба болта крепления крышки клапанов.

Прижмите верхний натяжитель цепи и зафиксируйте его в этом положении приспособлением.

Отвернув болты крепления, снимите цепные звездочки вместе с цепью.

Модели поздних годов выпуска (с VANOS)

Отверните масляную трубку исполнительного элемента VANOS и заглушите пробкой.

Отсоедините разъем электромагнитного клапана исполнительного элемента VANOS.

Отверните пробки из исполнительного элемента.

Отверните болты крепления звездочки распределительного вала выпускных клапанов.

Прижмите верхний натяжитель цепи и зафиксируйте его в этом положении приспособлением.

Отвернув гайки крепления, снимите исполнительный узел VANOS.

Отверните болты крепления звездочки распределительного вала впускных клапанов. Снимите со звездочки дистанционную шайбу.

Снимите обе звездочки с распределительных валов вместе с цепью.

Снимите кронштейн верхнего натяжителя цепи.

Снимите с головки цилиндров натяжное устройство.

Внимание: Удерживайте натяжитель, он находится под действием пружины.

Снимите направляющую цепи и звездочку распределительного вала выпускных клапанов.

Внимание: Закрепите цепь на проволоке, чтобы она не упала.

За несколько приемов в направлении изнутри наружу отверните болты головки цилиндров и снимите головку.

Проверьте целостность и правильность установки центрирующих втулок.

Зафиксируйте распределительные валы приспособлением в правильном положении. При необходимости поверните распределительные валы за шестигранники 24 мм.

Внимание: Не повредите распределительные валы.

При этом распределительный вал должен быть установлен так, чтобы клапаны 1-го и 6-го цилиндров двигались, для этого проверните коленчатый вал сначала примерно на 30° от положения верхней мертвой точки и только после этого проверните распределительный вал назад. Благодаря этому предотвращается соприкосновение клапанов с поршнями.

Затяните болты головки цилиндров за три приема каждый раз в последовательности с 1 по 14.

  • 1-й прием: затяните болты в последовательности с 1 по 14 динамометрическим ключом до момента затяжки 30Нм.
  • 2-й прием: затяните болты жестким ключом на 90°.
  • 3-й прием: затяните болты жестким ключом на 90°.

Наденьте звездочку на фланец распределительного вала. При этом стрелка на звездочке должна указывать вверх. Резьбовые отверстия должны располагаться с левой стороны прорезей, так как при установке натяжного устройства звездочка должна поворачивать влево.

Установите направляющую цепи и верхний натяжитель цепи.

Модели ранних годов выпуска

Поставьте верхнюю цепь со звездочками, стрелки на звездочках должны указывать вверх. Болты звездочек пока не затягивайте.

Модели поздних годов выпуска (с VANOS)

Вверните в резьбу натяжного устройства приспособление. При этом приспособление давит на цепь и немного натягивает ее, чтобы звездочки распределительных валов установились посередине прорезей. При некотором опыте такое приспособление можно изготовить и самостоятельно. Без приспособления правильная установка цепи невозможна.

Вставьте дистанционную шайбу и затяните болты усилием 20 Нм.

Установите верхнюю цепь со звездочками, при этом плоская сторона звездочки распределительного вала впускных клапанов должна быть обращена наружу, а прилив к распределительному валу.

Стрелка на звездочке распределительного вала выпускных клапанов должна быть обращена вверх. Болты должны располагаться посередине прорезей.

Наденьте дистанционную шайбу на распределительный вал впускных клапанов и заверните.

Закрепите звездочку распределительного вала выпускных клапанов, не затягивая болтов.

Перед установкой исполнительного узла VANOS поверните обе звездочки в прорезях до упора вправо.

Перед установкой отожмите назад зубчатый вал VANOS с гидравлическим поршнем (1) до упора направлении корпуса (2).

Установите исполнительный узел VANOS, при этом зубчатый вал должен входить в зацепление со звездочкой. Если требуется, поверните немного звездочку против часовой стрелки, чтобы зубчатый вал вошел в зацепление. Переместите исполнительный узел VANOS в направлении головки цилиндров, при этом звездочка должна поворачиваться влево.

Приверните исполнительный узел VANOS. Покройте стыки поверхностей между головкой цилиндров и исполнительным узлом VANOS герметиком.

Натяните натяжное устройство поворотом стяжного болта приспособления с усилием натяжения 1,3 Нм.

В этом положении равномерно за два приема затяните болты звездочки распределительного вала выпускных клапанов с усилием 20 Нм.

Снимите приспособление для фиксации распределительного вала и натяжения цепи.

Закрепите масляную трубку устройства VANOS с новыми прокладками. Состыкуйте электрический разъем.

Закрепите нижний натяжитель с новым кольцом с усилием затяжки 35 Нм. При этом прорезь должна располагаться вертикально.

Модели ранних годов выпуска

Затяните болты звездочек перекрестно моментом 20 Нм.

Установите верхнюю крышку коробки шестерен с новой прокладкой. При этом затяните болты М6 моментом 10 Нм, а болты М8 моментом 22 Нм. Поставьте втулки на оба наружных болта.

Вкрутите два болта крышки клапанов.

Снимите приспособление, фиксирующее распределительные валы.

Установите крышку головки цилиндров и впускную трубу.

Равномерно затяните болты крышки головки цилиндров с усилием 10 Нм.

Вставьте катушки зажигания с бумажными прокладками и закрепите их.

Присоедините разъемы катушек зажигания и закрепите их металлическими скобами.

Изображение - Ремонт гбц м54 своими руками photo3432
Автор статьи: Артем Кондратьев

Добрый день! Я Артем. Чуть меньше 9 лет работаю слесарем и мне нравиться работать руками. Когда создаешь новые полезные вещи или возвращаешь к жизни сломанные предметы. Разве это не прекрасно? Рекомендую, перед реализацией идей с моего сайта, проконсультироваться со специалистами. Удачного рабочего дня!

Обо мнеОбратная связь
Оцените статью:
Оценка 5 проголосовавших: 3

ОСТАВЬТЕ ОТВЕТ

Please enter your comment!
Please enter your name here
