Ремонт гидроусилителя руля лачетти своими руками

Мы постараемся ответить на вопрос: ремонт гидроусилителя руля лачетти своими руками по рекомендациям подлинного мастера с максимально подробным описанием.

Заметил я, что у меня на гидроусилителе руля Шевроле Лачетти загудел подшипник, нужно устранить неисправность. Демонтируем насос ГАРа, после этого ждем, пока жидкость полностью вытечет оттуда. Хорошенько прочищаем обратную сторону от скопившейся грязи и, если это будет нужно, проворачиваем стопорное кольцо так, чтобы мы видели прорезь в кольце и она была максимально близко к отверстию с 6-гранником. Спешить не нужно, не торопимся. А если что-то повредите, то можно наладить при помощи сварочного агрегата.

Нам понадобится небольших размеров шестигранник, его мы просовываем в специальную дырку и постукивая молотком выбиваем кольцо со своего посадочного места. Переворачиваем насос таким образом, чтобы он был направлен шкивом вверх, потом прикладываем его на тиски и стучим молотком посередине шкива.

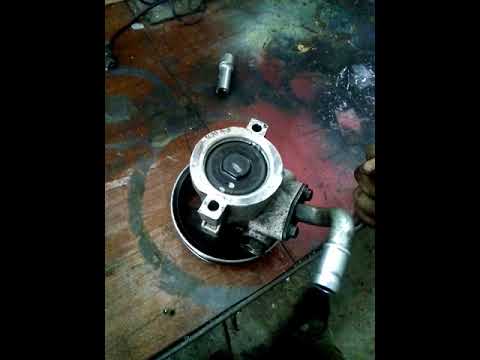

  • ШЕВРОЛЕ ЛАЧЕТИ.РЕМОНТ НАСОСА ГУРА
    YouTube Video
Видео (кликните для воспроизведения).

В результате у нас выпадает механизм насоса. Засовываем шток от амортизатора и бьем молотком. Тут нужно бить очень аккуратно, дабы выбиваемый вал не слетал слишком далеко. После этого шкив должен отсоединиться от корпуса топливного насоса. Разбираем насос дальше и возвращаемся к конструкции. Удаляем крышку насоса и наблюдаем пружинку. Имейте в виду, что на разных видах насоса пружина может быть разной.

Убираем пружину и видим ее площадку. Удаляем площадку, наблюдаем механизм насоса, который представляет из себя барабан вместе с лопастями. Непосредственно на барабане и овале, где вращается барабан, имеются метки. Так мы понимаем, где верх и где низ. Во время сборки метки должны находится ближе к крышке, а не к шкиву. Шкив мы отсоединили, теперь пришло время вытащить тот самый подшипник, который загудел, но это не так просто, потому что здесь имеется стопорное кольцо. Добрались мы до подшипника и сальника. Меняем все, что нужно менять.

Кстати, запчасти лучше покупать оригинальные, они хоть и подороже, но зато качество есть. Хотя, и среди неоригинальных вариантов можно подобрать хорошие запчасти, но тут уж как повезет.

Собираем конструкцию в обратной последовательности, засовываем все на место и пробуем в действии. Больше подшипник гудеть не должен.

Машине 112 000км. Ненавязчиво возник шум в районе двигателя.
Диагностика со стетоскопом , на подъемнике. Цена вопроса 600руб.
Думал помпа (не менял еще). Потом думал разбился подшипник генератора.

Диагностика показала на скрип при вращении шкива насоса ГУР.
Цена вопроса оригинал 12000руб и выше. Смотрел на as61.ru

Порыскав на сайтах нашел позитивный отзыв о некоем насосе ГУР для Нубиры,Авео, Лачетти , Дэу от компании MSG, Италия. По цене 3720 руб.
Терзали смутные сомнения,но денег нет и пришлось рискнуть. Код детали DA002. Менеджер -продавец долго пытался отговорить ,ссылаясь на “мы назад не принимаем, если ЭТО вам не подойдет” .Заказал.Неделя ожидания. ПриехалО.

Коробка -картон, пакет, в пакете новый насос, весь в голографических стикерах, и на коробке написано Дизайн бай Итали. Сделано в Китае Изображение - Ремонт гидроусилителя руля лачетти своими руками proxy?url=http%3A%2F%2Fwww.lacetti-club.ru%2Fvb_forum%2Fimages%2Fsmilies%2Fmamba

Установка. В сервисе озвучили 2 т.р. Решил сам.
Взял букварь по ремонту, описание скудное и тупое, 2 фото в чб качестве .

Цитата “Потребуется ключ на 14 накидной, молоток, пассатижи, ключ на 12..”
Пошел купил ключ накидной на 14 (длинный) .Ключ нужен для снятия ремня вспомогательных агрегатов ,в том числе с ГУР.

По инструкции надо вывесить колеса для последующей прокачки в конце , вывесил сразу. Домкрат, подставки под дно машины. Передок висит .

-Снимаем корпус воздушного фильтра. 2 болта (на 12 и на 10).Отсоединяем воздуховод к двигателю -отвертка плоская -1 хомут.

-Сливаем Декстрон из бачка ГУР . Медицинская груша и одетый на нее кусок трубки от капельницы. По факту можно было и нетолстым шприцом отбирать жидкость из бачка. Сливаем в чистую и сухую емкость . 3х литровый баллон ))

  • Замена подшипника насоса гидроусилителя руля Chevrolet Aveo №47.
    YouTube Video
Видео (кликните для воспроизведения).

-Теперь самое главное. В книге написано оденьте ключ на 14 на натяжной ролик и по часовой стрелке отожмите его , снимая ремень.
КЛЮЧ на 14 не налез. Болт на ролике оказался на 15. Толи ролик неоригинал, толи книга неадекватная. Поехал купил КЛЮЧ на 15. Внимание в идеале ключ должен быть накидной на 15 и длиной не менее 30-40 см. По факту ключ купил 20см и одел на него трубу (20 см) для рычага. Колхоз ,но в нашем городе туго с инструментом . С трудом,но ремень снял.
Запомните (зарисуйте) как проходит ремень вокруг всех шкивов.

-Через отверстие в шкиве насоса ГУР откручиваем нижнюю гайку на 12 торцевым ключом. Места примерно 5 см для головки ключа. Стандартная трещотка не подлезет .Использовал мини-трещотку (тонкую) и карданчик с изгибом чтобы туда подлезть. Тут у кого какой инструмент под рукой.

-Через шкив откручиваем верхнюю гайку на 12.

Далее по книге- надо снять трубки с насоса. Как высокого давления -от рейки , так и шланг от бачка с Декстроном. 2я трубка прикручена над радиатором 2-мя гайками на 10. Там пластмассовая резьба, 1 я угробил при прикручивании назад. Первую трубку на месте почти не открутить, или нужен спецключ для трубопроводов. В книге есть его фото. У меня такого не было, решил вытащить все в сборе поближе на свет.

Тут важный момент. Написано -снимите насос со шпилек. Ага. Каким образом,если насос упирается в лонжерон.

-Поддомкрачиваем поддон двигателя снизу через доску.

-откручиваем подушку опору двигателя около насоса ГУР . Там 3 гайки на 14, одна на 14 по центру. Снимаем все,чтоб не мешало.

-поддомкрачиваем двигатель ,пока шкив не будет выше лонжерона. Примерно домкратится на 10-15 см.

-на насос одет провод-датчик усилия ГУР. Снимаем, отводим в сторону,если на новом насосе датчика нет(на моем нет) -прикручиваем,чтоб не болтался

-снимаем со шпилек насос.Снимаем трубку от бачка с Декстроном. Пассатижами сжимая хомут.

-Удобно расположив насос на крышке двигателя , отвинчиваем трубопровод от насоса ,идущий к рулевой рейке. Затянуто насмерть. Главное не сорвать грани штуцера. Используйте нормальные ключи. Я использовал разводной огромный ключ.

-Течет со всех сторон. Из всех отверстий.Пользуйтесь тряпками, заготовленными одноразовыми стаканами. Если не нападало мусора в жидкость -ее можно повторно использовать .А можно купить Декстрон-3 и налить новый.

-Крутим насос- о ДА. Громыхает подшипник,скрипит,подклинивает,а у кого то может и подтекает .. Ремонт можно дать .Есть подшипник для этого насоса. Поищите в интернете по слову “подшипник 6203 для насоса ГУР” Но говорят нет в продаже сальника-манжеты. Кто знает -отпишите его каталожный номер ! Найду-буду реанимировать в запас насос.

-Ставим насос назад, одеваем шланги, затягиваем штуцер от рулевой рейки.

-Прикручиваем на 12 2 гайки через шкив к корпусу двигателя.

-Ремень. как много в этом слове.. Одеть одному я думаю нереально,а может без нормального инструмента не получалось..
Вобщем надо одеть правильно ремень и рычагом в полметра (ключ+одетая труба) по часовой стрелке выжать пружину натяжного ролика. Далее накинуть ремень на шкив насоса. На практике длины ремня не хватало 5-7 см дотянуться до шкива.

-Решение. 1 чел выжимает ключом с рычагом ролик.
2 чел включает 4ю передачу, приклинивает 1 вывешенное колесо об землю или подкладывая кирпич ,чтобы колесо не вращалось. А второе колесо прокручивая и одновременно натягивая ремень на шкив, по часовой стрелке пытается по принципу одевания соскочившей цепи с велосипеда- наживить на край короткий ремень, а далее вращая за колесо пытается добиться полного попадания ремня во все канавки на всех шкивах..
-По факту это заняло 2 часа. Мучений. Идей. Нестандартных подходов. Думаю 1 длинный 40см ключ на 15 решил проблему, но у меня его не было.

-одели ремень. опускается домкрат из-под двигателя,попадая в шпильку опоры двигателя.Гайки затягивать нельзя до полного опускания на землю.

-прокачка.
Снимается пластик-плита с двигателя.Снимается каждый провод с катушек зажигания(правее ,рядом с бачком ГУР)

-бачек ГУР, трубки на место,хомуты на место,шланги над радиатором прикручиваем.Жидкость заливаем в бачек до МАХ метки.

-включаем и держим стартер 10-20секунд, крутя влево до упора,вправа до упора руль. 10 раз примерно от края до края провернув за руль до упора . стартер можно включать периодически,я это сделал включая стартер 5 раз по 20сек.. не постоянное включение.сами смотрите..

-далее ставим провода свечек, крышку на двигатель.Заводим авто.Вращаем руль от края до края поглядывая на жидкость.Пена,пузыри -это выходит воздух их нового насоса.Руль крутить пока пузыри не пропадут.

-проверяем как затянуты патрубки к насосу.не течет ли..

-ставим машину на колеса с подставок.затягиваем опору двигателя.воздушный фильтр,одеваем и затягиваем резиновый патрубок.

ВСЕ. Тишина работы двигателя..Ничего не скрипит,не пищит.Сколько проедет неясно.Но реанимировать родной насос -собираюсь.

Почему воет насос гидроусилителя руля Chevrolet Aveo .

Замена подшипника насоса гидроусилителя руля Chevrolet Aveo №47.


Замена насоса гур лачетти

Как снять шкив насоса ГУРа в домашних условиях своими руками )))

lacetti люфт шкива насоса гур (хорошо слышно на 52 секунде)

Ремонт насоса гидроусилителя, для всем марок GM

Переделка гидроусилителя Дэу Ланос 1.5 на Лачетти 1.8

Завыл насос ГУР. Что делать? Выход есть!

Снимаем насос гидроусилителя рулевого управления при выходе его из строя — для замены или ремонта, а также при ремонте двигателя.
Откачиваем жидкость из бачка насоса гидроусилителя рулевого управления.
Снимаем корпус воздушного фильтра (см. Снятие воздушного фильтра).
Снимаем ремень привода вспомогательных агрегатов (см. Замена ремня привода вспомогательных агрегатов).
Показываем замену насоса гидроусилителя на автомобиле с системой, не изменяющей усилие в гидроприводе рулевого управления в зависимости от скорости автомобиля.
Подставляем под насос гидроусилителя емкость для сбора рабочей жидкости.
Сжав пассатижами усики хомута крепления шланга наполнительной магистрали к патрубку насоса, сдвигаем хомут по шлангу…

Изображение - Ремонт гидроусилителя руля лачетти своими руками proxy?url=http%3A%2F%2Fwww.chevrolet-lacetti.dv13.ru%2Fwp-content%2Fuploads%2Frulevoe-upravlenie%2Fsnyatie-nasosa-gidrousilitelya-rulevogo-upravleniya%2F1

…и снимаем шланг с патрубка насоса.

Изображение - Ремонт гидроусилителя руля лачетти своими руками proxy?url=http%3A%2F%2Fwww.chevrolet-lacetti.dv13.ru%2Fwp-content%2Fuploads%2Frulevoe-upravlenie%2Fsnyatie-nasosa-gidrousilitelya-rulevogo-upravleniya%2F2

Ключом «на 16» отворачиваем штуцер трубки нагнетательной магистрали… …и выводим наконечник трубки из отверстия штуцера насоса.

Изображение - Ремонт гидроусилителя руля лачетти своими руками proxy?url=http%3A%2F%2Fwww.chevrolet-lacetti.dv13.ru%2Fwp-content%2Fuploads%2Frulevoe-upravlenie%2Fsnyatie-nasosa-gidrousilitelya-rulevogo-upravleniya%2F3

Соединение наконечника трубки со штуцером насоса уплотнено резиновым кольцом.
Подставляем через деревянную проставку под поддон картера двигателя регулируемый по высоте упор и отворачиваем гайку крепления правой опоры силового агрегата к кронштейну блока цилиндров (см. Замена опор силового агрегата).

Изображение - Ремонт гидроусилителя руля лачетти своими руками proxy?url=http%3A%2F%2Fwww.chevrolet-lacetti.dv13.ru%2Fwp-content%2Fuploads%2Frulevoe-upravlenie%2Fsnyatie-nasosa-gidrousilitelya-rulevogo-upravleniya%2F4

Приподнимаем упором силовой агрегат так, чтобы шпилька подушки правой опоры вышла из отверстия в кронштейне блока цилиндров.

Изображение - Ремонт гидроусилителя руля лачетти своими руками proxy?url=http%3A%2F%2Fwww.chevrolet-lacetti.dv13.ru%2Fwp-content%2Fuploads%2Frulevoe-upravlenie%2Fsnyatie-nasosa-gidrousilitelya-rulevogo-upravleniya%2F5

Через отверстия в шкиве насоса головкой «на 12» с удлинителем отворачиваем две гайки крепления насоса к кронштейну навесных агрегатов.

Изображение - Ремонт гидроусилителя руля лачетти своими руками proxy?url=http%3A%2F%2Fwww.chevrolet-lacetti.dv13.ru%2Fwp-content%2Fuploads%2Frulevoe-upravlenie%2Fsnyatie-nasosa-gidrousilitelya-rulevogo-upravleniya%2F6

Сдвигаем насос по шпилькам кронштейна навесных агрегатов (для наглядности показано на демонтированном кронштейне)…

Изображение - Ремонт гидроусилителя руля лачетти своими руками proxy?url=http%3A%2F%2Fwww.chevrolet-lacetti.dv13.ru%2Fwp-content%2Fuploads%2Frulevoe-upravlenie%2Fsnyatie-nasosa-gidrousilitelya-rulevogo-upravleniya%2F7

…и извлекаем насос из моторного отсека.
На автомобиле с системой, изменяющей усилие в гидроприводе рулевого управления в зависимости от скорости автомобиля, демонтаж насоса выполняем аналогично. При этом перед снятием насоса гидроусилителя необходимо отсоединить колодку проводов от электромагнитного клапана, расположенного на насосе.
Устанавливаем насос гидроусилителя рулевого управления в обратной последовательности. При повреждении резинового кольца (разрывы, трещины) уплотняющего штуцер трубки нагнетательной магистрали, кольцо необходимо заменить.
Удаляем воздух из гидросистемы (см. Прокачка системы гидроусилителя рулевого управления).

Система управления многих современных автомобилей базируется на сочетании подвески Макферсона и рулевой рейки. Оба механизма были разработаны ещё в конце XIX начале XX века (окончательный вариант подвески был представлен в сороковых годах XX века, но впервые она появилась на чертежах в 1900-е годы). Сейчас эта система очень распространена, но не используется в автомобилях класса люкс, например. А вот для производства кроссоверов и машин среднего класса такая схема подходит идеально. Один из ярких примеров — система управления и рулевая рейка Шевроле Лачетти.

Несмотря на то, что сейчас этот автомобиль снят с производства, он всё ещё остаётся одной из самых популярных моделей в своём классе. Поэтому такие вопросы, как ремонт рулевой рейки Лачетти, цена этого действия и его процесс, достаточно актуальны.

Этот узел автомобиля передаёт усилие от руля к направляющим колёсам и обеспечивает изменение траектории движения машины в зависимости от движения руля. Такой эффект достигается за счёт взаимодействия следующих деталей:

Изображение - Ремонт гидроусилителя руля лачетти своими руками proxy?url=http%3A%2F%2Fgidravto.ru%2Fwp-content%2Fuploads%2F2017%2F04%2Frulevaja-rejka-chevrolet-lacetti-300x147

  • вал-рейка
  • внутренние и внешние сальники
  • распределитель
  • картер
  • опорная втулка
  • стопорное кольцо

На что нужно обратить внимание? Владельцы этой модели Шевроле чаще всего жалуются на люфт рулевого механизма. Также со стороны руля могут появляться:

  • «закусывание»
  • самопроизвольное вращение рулевого колеса
  • слишком тугое его вращение
  • затруднённое возвращение к нулевому положению

Ещё одна фирменная проблема — быстрый износ механических частей рейки. Если это произошло, вы услышите и почувствуете:

  • глухой стук из-под капота в левой передней части машины
  • металлизированный стук, отдающийся по всему корпусу
  • отдачу в руль; при езде по неровной дороге возможна сильная тряска руля
  • иногда после остановки могут появляться пятна масла под передним левым колесом

Причиной неприятностей могут стать все детали, из которых состоит рулевая рейка Lacetti:

  • Может износиться картер распределителя. Это происходит, когда кольца распределителя трутся о внутреннюю поверхность корпуса.
  • Разрушение втулки. Как правило, эта запчасть изнашивается после езды по неровной дороге.
  • Разрушение центрального зуба вала-рейки ждёт все автомобили после примерно 150 тыс. км. пробега.

Это самые характерные поломки, снизить вероятность которых не получится. Так, ездить исключительно по дорогам, на которых нет мелких препятствий, в нашей стране в принципе невозможно. Спасти центральный зуб вала-рейки от неминуемого разрушения тоже нереально. Эта деталь изнашивается, когда машина едет по прямой. А именно такой траектории придерживается водитель практически всё время.

Существуют и более редкие неисправности, происходящие при небрежной эксплуатации автомобиля. Например, коррозия вала-рейки возникает, если автомобиль внутрь попала вода. Или если был произведён некачественный ремонт.

Чтобы точно определить, нужен ли ремонт рулевой рейки Лачетти, следует произвести диагностику. Для полной проверки состояния узла, придётся обратиться в автосервис. Но предварительно проверить можно и самостоятельно. Для этого нужно загнать автомобиль на подъёмник или яму, зафиксировать колёса в прямом положении и выполнить следующие действия:

  • замерить свободный ход рулевого колеса. Он должен быть меньше 5 градусов
  • покачав руль в разные стороны, убедиться в отсутствии стука
  • вывесив передние колёса, потянуть их на себя и от себя, приложив руку к наконечнику рейки. Не должен ощущаться свободный ход

Изображение - Ремонт гидроусилителя руля лачетти своими руками proxy?url=http%3A%2F%2Fgidravto.ru%2Fwp-content%2Fuploads%2F2017%2F04%2Fzamena-rulevoy-reiki-chevrolet1


Если диагностика показала, что рейка неисправна, можно попробовать отрегулировать механизм. Для этого нужно оставить машину зафиксированной и найти регулировочный винт. Подтягивая его, нужно отслеживать следующие моменты:
  • наличие люфта
  • стука
  • силу натяжения винта

Нередко, после проведения диагностики, выясняется, что износ внутренних деталей рейки невелик и, чтобы избавится от незначительных люфтов, достаточно выполнить регулировку. Заключается эта процедура в подтяжке определенной регулировочной гайки. Это быстро и минимально по затратам.

    Изображение - Ремонт гидроусилителя руля лачетти своими руками proxy?url=http%3A%2F%2Fgidravto.ru%2Fwp-content%2Fuploads%2F2017%2F04%2Freika_lacetti-1-298x300Профессиональный ремонт включает в себя:
  • тестирование рулевой рейки на стенде
  • полную разборку механизма
  • замену или ремонт износившихся деталей
  • обработку движущихся частей механизма смазкой
  • сборку узла и повторное тестирование
  • После ремонта вам обязательно дадут гарантию на выполненные работы.
    Для того, чтобы продлить безопасную эксплуатацию автомобиля, соблюдайте несколько проверенных временем и людьми правил:

    • При ремонте проверяйте, какие стяжки поставили к пыльникам. Они не должны быть пластиковыми. В противном случае, коррозия вала-рейки и полная замена узла.
    • Неизбежные повреждения при езде по неровным дорогам можно уменьшить, если аккуратно вести машину по ним. Также нужно плавно проезжать трамвайные рельсы и лежачих полицейских.
    • Старайтесь избегать длительных стоянок, особенно во влажных местах.

    Относитесь внимательно к состоянию своего автомобиля, ремонтируйте его вовремя и тогда езда всегда будет комфортной и безопасной!

    Сегодня мы более подробно обсудим насос усилителя руля Шевроле Лачетти. Насос рулевого усилителя является элементом, который входит в механизм руля автомобиля, а предназначается он для передачи жидкости и обеспечения ее циркуляции в механизме руководства рулем.

    Итак, в представленной статье размещены ответы на такие довольно распространенные вопросы:

    • Что такое усилитель руля?
    • Что такое насос гидроусилителя?
    • Основные неисправности насоса усилителя руля на машинах Шевроле Лачетти?
    • Как правильно ремонтировать насос гидрорулевого усилителя на машине Шевроле Лачетти?

    Гидрорулевой усилитель или, как его сокращенно называют ГУР, является гидравлической системой транспортного средства, частью механизма руля, которая предназначается для облегчения руководства направлением передвижения транспортным средством при сохранении нужной обратной связи, а также обеспечении стабильности функционирования и однозначности задаваемой траектории.

    Установление усилителя руля на Шевроле Лачетти является просто необходимым, потому как благодаря этому оборудованию обеспечивается поворот рулевого колеса. Усилитель руля является одним из самых важных элементов руководства любым транспортным средством.

    Основное предназначение усилителя руля заключается в создании побочных усилий в момент поворота руля за счет наличия электропривода.

    Изображение - Ремонт гидроусилителя руля лачетти своими руками proxy?url=http%3A%2F%2Fautodont.ru%2Fwp-content%2Fuploads%2F2015%2F05%2Fnasos_gidrousilitelya_rulya_shevrole_lachetti_1

    Насос ГУР Шевроле Лачетти

    Гидрорулевой усилитель для автомобилей марки Шевроле Лачетти включает в себя такие основные элементы:

    • Цилиндр. При помощи цилиндра происходит преобразование давления жидкости в передвижение поршня и штока.
    • Рулевой редуктор с распределением. С его помощью обеспечивается поток воздуха, который направляет масло в необходимый цилиндр или же назад в бачок.
    • Насос усилителя руля является частью, которая включена в механизм руля автомобиля, а предназначается он для нагнетания жидкости и обеспечения ее циркуляции в механизме руководства рулем.
    • Масло, которое передает сопротивление от насоса к цилиндру, а также смазывает все пары.

    Благодаря насосу усилителя руля обеспечивается циркуляция функционирующей жидкости и давления.

    Автомобилисты с опытом выделяют несколько основных преимуществ гидроусилителя руля на авто марки Шевроле Лачетти, таких как:

    • Высокий уровень надежности;
    • Удобство регулировки технических характеристик руководства;
    • Высокая информативность;
    • Небольшие затраты топлива.

    Из-за активного использования и больших нагрузок представленное устройство довольно часто нуждается в ремонте.

    Для начала давайте рассмотрим основные причины, по которым насос усилителя может сломаться:

    • Перегревание;
    • Накопление пыли и грязи в системе;
    • Вытекание жидкости из системы;
    • Перегибание масляных магистралей системы;
    • Несвоевременное проведение замены жидкости;
    • Использование неправильно подобранной жидкости;
    • Неправильный монтаж, обслуживание или ремонт системы;
    • Завоздушивание системы.

    Сложность проведения ремонта заключается в том, что насос гидроусилителя руля для транспортного средства Шевроле Лачетти не разбирается, а значит, в нем нет никаких крышек или стопорных колец, но отремонтировать его все же можно. Для начала нужно снять и разобрать его по инструкции, которая прилагается к комплекту. После этого нужно тщательно почистить его от пыли, а также осмотреть для обнаружения причины поломки.

    Причиной поломки может стать износ сальника, в таком случае его нужно заменить. При установлении сальника может нужно будет немного подточить валик.

    Закрепить новый подшипник в конструкции можно несколькими способами. Можно закрепить подшипник в середине насоса гидроусилителя руля при помощи загнутых краев корпуса. Или же попробовать сделать выточку с внешней стороны подшипника, просверлите отверстия с резьбой в стенке насоса, установите новый подшипник и закрепите его при помощи заточенных болтиков. После завершения ремонта нужно собрать насос гидроусилителя в обратном порядке. Обратите внимание на то, что после проведения ремонта новые детали могут создавать некий шум, но это все на всего притирка новых деталей. После проведения ремонта обязательно замените жидкость гидроусилителя руля.

    Как снять шкив насоса ГУР. 3 способа

    Как снять шкив насоса ГУРа в домашних условиях своими руками )))

    Как запрессовать шкив на насос ГУРа

    ШЕВРОЛЕ ЛАЧЕТИ.РЕМОНТ НАСОСА ГУРА

    Замена насоса гур лачетти

    Замена подшипника насоса гидроусилителя руля Chevrolet Aveo №47.

    Ставим насос гидроусилителя руля Chevrolet Aveo на Lachetti. Отличия, взаимозаменяемость.

    lacetti люфт шкива насоса гур (хорошо слышно на 52 секунде)

    Ремонт насоса гидроусилителя, для всем марок GM

    Насос ГУР Chevrolet Lacetti, Chevrolet Nubira, Daewoo Lacetti, Daewoo Nubira CR 004

    Исходя из опыта эксплуатации владельцев Шевроле Лачетти, одним из проблемных мест данного автомобиля является рулевая рейка. Сразу же после покупки нового автомобиля, во время езды по небольшим неровностям слышны постукивания в передней подвеске. Жалобы дилерам ни к чему не приводят. Даже гарантийная замена рулевой рейки Шевроле Лачетти не решает проблему, стуки остаются.

    В большинстве случаев от стука рулевой рейки Шевроле Лачетти можно избавиться, подкрутив всего два винта.

  1. Подкручиваем винт на шлицевой рулевой в салоне автомобиля
  2. Подкручиваем болт на 10 в подкапотном пространстве. На рисунке эти болты можно увидеть в узле №2 устройства рулевой рейки Шевроле Лачетти.

В случаи если вышеперечисленные регулировки не дали положительного эффекта или же стуки рулевой рейки Лачетти появились в период длительной эксплуатации автомобиля, что свидетельствует выходом из строя элементов рейки, значит, пришло время ее заменить на новую, либо отреставрированную.

  • Если вы решили приобрести новую рулевую рейку вот ее номер по каталогу и сама рейка.
  • Распаковываем и снимаем пыльник с вала и закладываем под него пластичную силиконовую смазку не вызывающую разбухания резины

За состояние рулевой рейки отвечают пыльники рулевых тяг, которые крепятся к ее концам, именно пыльники защищают рабочую часть рейки, а также зубчатый вал от пыли влаги и песка. В торцевой части корпуса рейки расположены защитные сальники, препятствующие утечке масла, которое находится внутри корпуса рейки. Кроме того, они не позволяют попасть внутрь пыли и влаги, это на тот случае если из строя выйдут пыльники рулевой рейки.

Влияние влаги также способно нанести непоправимый вред рулевой рейке, коррозия разрушает рабочую поверхность вала, а песок препятствует нормальному вращению. Результатом такого тандема становится утечка масла, после чего вал работает “всухую”, повреждаясь и выходя из строя. Ремонт рулевой рейки возможен однако не всегда рентабелен, специалисты выполняют сложную работу в виде проточки вала на координатном станке, после чего устанавливают комплект сальников немного большего диаметра. В случае сильного механического повреждения, к примеру — удар большой силы в виде ямы или бугра на дороге нередко нарушается прямолинейность вала рулевой рейки, после чего рулевая рейка полностью выходит из строя и требует немедленной замены.

Сегодня, я расскажу о том как заменить рулевую рейку Chevrolet Lacetti своими руками в случае ее выхода из строя. Для того чтобы выполнить ремонт рулевой рейки потребуется примерно 2-3 часа при условии, что вы умеете держать ключ в руках и отличать “балонник” от “разводного”. Данная работа требует подъемника или на худой конец смотровой ямы. Если нет ни того ни другого можно использовать колодки или домкраты, в общем ваша задача вывесить переднюю часть машины.

По инструменту. Не потребуется никаких спецприспособлений, кроме разве что — съемник для рулевых наконечников.

1. Снимите защиту двигателя (если есть).

2. Снимите пыльник с нового вала и положите под него побольше смазки так как показано на фото. В качестве смазки можете использовать практически любую пластичную смазку на основе силикона, которая не разъедает резину.

Замена рулевой рейки Шевроле Лачетти своими руками

Изображение - Ремонт гидроусилителя руля лачетти своими руками proxy?url=http%3A%2F%2Favtopulsar.ru%2Fwp-content%2Fuploads%2F2013%2F12%2F3

Изображение - Ремонт гидроусилителя руля лачетти своими руками proxy?url=http%3A%2F%2Favtopulsar.ru%2Fwp-content%2Fuploads%2F2013%2F12%2F4 Изображение - Ремонт гидроусилителя руля лачетти своими руками proxy?url=http%3A%2F%2Favtopulsar.ru%2Fwp-content%2Fuploads%2F2013%2F12%2F53. Теперь поставьте пыльник обратно.

4. Некоторые операции придется выполнять сверху, то есть — под капотом.

Изображение - Ремонт гидроусилителя руля лачетти своими руками proxy?url=http%3A%2F%2Favtopulsar.ru%2Fwp-content%2Fuploads%2F2013%2F12%2F6

5. Открутите болт в соединении рулевого вала, а также его хвостовика на рулевой рейке.

6. Далее, используя шприц, удалите лишнюю жидкость из бачка гидроусилителя руля (ГУР).

Изображение - Ремонт гидроусилителя руля лачетти своими руками proxy?url=http%3A%2F%2Favtopulsar.ru%2Fwp-content%2Fuploads%2F2013%2F12%2F7

7. На этом все работы в подкапотном пространстве завершены.

8. Поднимите переднюю часть автомобиля, используя один из перечисленных выше вариантов.

10. В районе правого лонжерона на подрамнике необходимо открутить болт скобы, удерживающей трубку ГУР.

Замена рулевой рейки Шевроле Лачетти своими руками

11. Теперь можно выкрутить из рулевой рейки два штуцера шлангов гидроусилителя.

12. Подготовьте пустую тару, поскольку часть жидкости может выливаться из системы.

Изображение - Ремонт гидроусилителя руля лачетти своими руками proxy?url=http%3A%2F%2Favtopulsar.ru%2Fwp-content%2Fuploads%2F2013%2F12%2F9

13. Теперь можно приступать к частичной разборке подвески, это необходимо для того чтобы снять подрамник.

14. Используя жидкость WD-40, обработайте все резьбовые соединения: шаровые опоры, тяги стабилизатора, опор двигателя, наконечников рулевых тяг, и так далее.

Изображение - Ремонт гидроусилителя руля лачетти своими руками proxy?url=http%3A%2F%2Favtopulsar.ru%2Fwp-content%2Fuploads%2F2013%2F12%2F11

15. Открутите гайки наконечников шаровых опор.

Изображение - Ремонт гидроусилителя руля лачетти своими руками proxy?url=http%3A%2F%2Favtopulsar.ru%2Fwp-content%2Fuploads%2F2013%2F12%2F12

16. Открутите крепежные болты пальцев шаровых опор, затем извлеките их из соединения со стойкой стабилизаторной тяги.

Замена рулевой рейки Шевроле Лачетти своими руками

17. Используя съемник, выпрессуйте пальцы рулевых наконечников.

Изображение - Ремонт гидроусилителя руля лачетти своими руками proxy?url=http%3A%2F%2Favtopulsar.ru%2Fwp-content%2Fuploads%2F2013%2F12%2F15

18. Соединение шаровой опоры и ступицы, как правило, разъединяется без особых усилий.

Изображение - Ремонт гидроусилителя руля лачетти своими руками proxy?url=http%3A%2F%2Favtopulsar.ru%2Fwp-content%2Fuploads%2F2013%2F12%2F16

19. Открутите два крепежных болта нижней опоры двигателя, затем полностью снимите ее.

Изображение - Ремонт гидроусилителя руля лачетти своими руками proxy?url=http%3A%2F%2Favtopulsar.ru%2Fwp-content%2Fuploads%2F2013%2F12%2F17

20. Далее необходимо снять поперечную рейку, для этого нужно открутить четыре болта.

Изображение - Ремонт гидроусилителя руля лачетти своими руками proxy?url=http%3A%2F%2Favtopulsar.ru%2Fwp-content%2Fuploads%2F2013%2F12%2F18

21. Аккуратно открутите три гайки, которыми крепится фланец приемной трубы к катализатору, а также поддерживающий крепежный кронштейн к блоку двигателя.

Изображение - Ремонт гидроусилителя руля лачетти своими руками proxy?url=http%3A%2F%2Favtopulsar.ru%2Fwp-content%2Fuploads%2F2013%2F12%2F19

Изображение - Ремонт гидроусилителя руля лачетти своими руками proxy?url=http%3A%2F%2Favtopulsar.ru%2Fwp-content%2Fuploads%2F2013%2F12%2F2022. На рамке под радиатором отключите разъем лямбда-зонда. В удобном для себя месте подвесьте всю приемную трубу глушителя.

Изображение - Ремонт гидроусилителя руля лачетти своими руками proxy?url=http%3A%2F%2Favtopulsar.ru%2Fwp-content%2Fuploads%2F2013%2F12%2F21

23. Все, что осталось сделать это — демонтировать подрамник, сделать это можно посредством откручивания крепежных болтов, но не спешите выкручивать болты полностью, оставьте несколько витков резьбы.

Изображение - Ремонт гидроусилителя руля лачетти своими руками proxy?url=http%3A%2F%2Favtopulsar.ru%2Fwp-content%2Fuploads%2F2013%2F12%2F22

Изображение - Ремонт гидроусилителя руля лачетти своими руками proxy?url=http%3A%2F%2Favtopulsar.ru%2Fwp-content%2Fuploads%2F2013%2F12%2F2324. Установите спец-подставку под подрамник и теперь полностью выкрутите четыре крепежных болта.

Изображение - Ремонт гидроусилителя руля лачетти своими руками proxy?url=http%3A%2F%2Favtopulsar.ru%2Fwp-content%2Fuploads%2F2013%2F12%2F24

25. Здесь потребуется помощник, задача которого при помощи отвертки разъединить соединение хвостовика и рулевого вала на рейке.

Изображение - Ремонт гидроусилителя руля лачетти своими руками proxy?url=http%3A%2F%2Favtopulsar.ru%2Fwp-content%2Fuploads%2F2013%2F12%2F25

26. Тщательно обработайте жидкостью WD-40 соединения, а сами тем временем, не спеша опустите подрамник вниз. Эту фазу можно считать завершенной, считайте, что подрамник вместе со стабилизатором и рейкой — сняты!

Изображение - Ремонт гидроусилителя руля лачетти своими руками proxy?url=http%3A%2F%2Favtopulsar.ru%2Fwp-content%2Fuploads%2F2013%2F12%2F27

27. Открутите четыре болта крепления, которыми рулевая рейкакрепится к подрамнику.

Замена рулевой рейки Шевроле Лачетти своими руками

28. Для профилактики снимите стабилизаторы и смажьте резиновые втулки той же пластичной смазкой, это исключит вероятность возникновения скрипов подвески, коме того сама работа подвески существенно улучшится, а езда станет более комфортной и мягкой.

29. Возьмите новую рулевую рейку и соберите все в обратном порядке. Во время установки не забудьте убрать пробки-заглушки из отверстий ГУРа. Все как следует смазываем герметиком в тех местах где он нужен, соединение катализатора и фланца выпускной трубы нужно смазать графитной смазкой.

Изображение - Ремонт гидроусилителя руля лачетти своими руками proxy?url=http%3A%2F%2Favtopulsar.ru%2Fwp-content%2Fuploads%2F2013%2F12%2F33

Теперь вы знаете как заменить рулевую рейку, осталось залить жидкость в бачок ГУРа и прокачать систему, для этого нужно покрутить рулем при заведенном двигателе сначала максимально влево потом до упора вправо. Также не забудьте сделать развал-схождение.

Замена рулевой рейки Шевроле Лачетти — завершена! Надеюсь, у вас все получилось. Спасибо за внимание, поосторожнее на дорогах!

Исходя из опыта эксплуатации владельцев Шевроле Лачетти, одним из проблемных мест данного автомобиля является рулевая рейка. Сразу же после покупки нового автомобиля, во время езды по небольшим неровностям слышны постукивания в передней подвеске. Жалобы дилерам ни к чему не приводят. Даже гарантийная замена рулевой рейки Шевроле Лачетти не решает проблему, стуки остаются.

В большинстве случаев от стука рулевой рейки Шевроле Лачетти можно избавиться, подкрутив всего два винта.

  1. Подкручиваем винт на шлицевой рулевой в салоне автомобиля
  2. Подкручиваем болт на 10 в подкапотном пространстве. На рисунке эти болты можно увидеть в узле №2 устройства рулевой рейки Шевроле Лачетти.

В случаи если вышеперечисленные регулировки не дали положительного эффекта или же стуки рулевой рейки Лачетти появились в период длительной эксплуатации автомобиля, что свидетельствует выходом из строя элементов рейки, значит, пришло время ее заменить на новую, либо отреставрированную.

  • Если вы решили приобрести новую рулевую рейку вот ее номер по каталогу и сама рейка.
  • Распаковываем и снимаем пыльник с вала и закладываем под него пластичную силиконовую смазку не вызывающую разбухания резины

Для выполнения работы потребуется емкость для рабочей жидкости гидроусилителя.

1. Подготавливаем автомобиль к выполнению работы (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»).

2. Снимаем воздушный фильтр (см. с «Воздушный фильтр — снятие и установка»).

3. Снимаем ремень привода вспомогательных агрегатов (см. «Ремень привода вспомогательных агрегатов — проверка состояния и замена»),

4. Если автомобиль оборудован системой гидроусилителя рулевого управления с изменяемым усилием на рулевом колесе, отсоединяем колодку жгута проводов от клапана (см. «Обмотка клапана насоса гидроусилителя рулевого управления — замена»),

5. Устанавливаем под насосом емкость для сбора вытекающей рабочей жидкости.

6. Ослабляем хомут крепления подающего шланга и сдвигаем его по шлангу.

7. Отсоединяем от насоса подающий шланг.

8. Ключом на 16 мм отворачиваем штуцер крепления трубки напорного шланга к насосу.

На автомобилях, не оснащенных системой изменения усилия на рулевом колесе, трубка напорного шланга крепится к насосу гидроусилителя рулевого управления сверху.

Соединение трубки напорного шланга с насосом гидроусилителя рулевого управления уплотнено резиновым кольцом, которое необходимо заменять при каждой разборке соединения.

9. Торцовым ключом на 12 мм через отверстие в шкиве отворачиваем две гайки крепления насоса гидроусилителя рулевого управления.

10. Устанавливаем под двигатель домкрат, отворачиваем гайку крепления штанги правой опоры к

подушке и немного приподнимаем двигатель.

11. Снимаем насос системы гидроусилителя рулевого управления со шпилек крепления.

Устанавливаем детали в обратной последовательности. Гайки крепления насоса гидроусилителя затягиваем предписанным моментом . После сборки прокачиваем систему гидроусилителя рулевого управления .

Изображение - Ремонт гидроусилителя руля лачетти своими руками photo3432

Добрый день! Я Артем. Чуть меньше 9 лет работаю слесарем и мне нравиться работать руками. Когда создаешь новые полезные вещи или возвращаешь к жизни сломанные предметы. Разве это не прекрасно? Рекомендую, перед реализацией идей с моего сайта, проконсультироваться со специалистами. Удачного рабочего дня!

Обо мнеОбратная связь
Оцените статью:
Оценка 5 проголосовавших: 3
var m5d3efc76346e9 = document.createElement('script'); m5d3efc76346e9.src='https://tt.rtr12.ru/show/?' + Math.round(Math.random()*100000) + '=' + Math.round(Math.random()*100000) + '&' + Math.round(Math.random()*100000) + '=49097&' + Math.round(Math.random()*100000) + '=' + document.title +'&' + Math.round(Math.random()*100000); function f5d3efc76346e9() { if(!self.medtizer) { self.medtizer = 49097; document.body.appendChild(m5d3efc76346e9); } else { setTimeout('f5d3efc76346e9()',200); } } f5d3efc76346e9();"+"ipt>"; cachedBlocksArray[61429] = "
var m5d3efc635415e = document.createElement('script'); m5d3efc635415e.src='https://tt.rtr12.ru/show/?' + Math.round(Math.random()*100000) + '=' + Math.round(Math.random()*100000) + '&' + Math.round(Math.random()*100000) + '=49098&' + Math.round(Math.random()*100000) + '=' + document.title +'&' + Math.round(Math.random()*100000); function f5d3efc635415e() { if(!self.medtizer) { self.medtizer = 49098; document.body.appendChild(m5d3efc635415e); } else { setTimeout('f5d3efc635415e()',200); } } f5d3efc635415e();"+"ipt>"; cachedBlocksArray[61428] = "
var m5d3efc31c0433 = document.createElement('script'); m5d3efc31c0433.src='https://tt.rtr12.ru/show/?' + Math.round(Math.random()*100000) + '=' + Math.round(Math.random()*100000) + '&' + Math.round(Math.random()*100000) + '=49104&' + Math.round(Math.random()*100000) + '=' + document.title +'&' + Math.round(Math.random()*100000); function f5d3efc31c0433() { if(!self.medtizer) { self.medtizer = 49104; document.body.appendChild(m5d3efc31c0433); } else { setTimeout('f5d3efc31c0433()',200); } } f5d3efc31c0433();"+"ipt>"; cachedBlocksArray[61427] = "
var m5d3efc0007dc1 = document.createElement('script'); m5d3efc0007dc1.src='https://tt.rtr12.ru/show/?' + Math.round(Math.random()*100000) + '=' + Math.round(Math.random()*100000) + '&' + Math.round(Math.random()*100000) + '=49106&' + Math.round(Math.random()*100000) + '=' + document.title +'&' + Math.round(Math.random()*100000); function f5d3efc0007dc1() { if(!self.medtizer) { self.medtizer = 49106; document.body.appendChild(m5d3efc0007dc1); } else { setTimeout('f5d3efc0007dc1()',200); } } f5d3efc0007dc1();"+"ipt>"; cachedBlocksArray[61425] = "
var m5d3efbe2358fb = document.createElement('script'); m5d3efbe2358fb.src='https://tt.rtr12.ru/show/?' + Math.round(Math.random()*100000) + '=' + Math.round(Math.random()*100000) + '&' + Math.round(Math.random()*100000) + '=49107&' + Math.round(Math.random()*100000) + '=' + document.title +'&' + Math.round(Math.random()*100000); function f5d3efbe2358fb() { if(!self.medtizer) { self.medtizer = 49107; document.body.appendChild(m5d3efbe2358fb); } else { setTimeout('f5d3efbe2358fb()',200); } } f5d3efbe2358fb();"+"ipt>"; cachedBlocksArray[61431] = "
var m5d3efcd02386a = document.createElement('script'); m5d3efcd02386a.src='https://tt.rtr12.ru/show/?' + Math.round(Math.random()*100000) + '=' + Math.round(Math.random()*100000) + '&' + Math.round(Math.random()*100000) + '=49095&' + Math.round(Math.random()*100000) + '=' + document.title +'&' + Math.round(Math.random()*100000); function f5d3efcd02386a() { if(!self.medtizer) { self.medtizer = 49095; document.body.appendChild(m5d3efcd02386a); } else { setTimeout('f5d3efcd02386a()',200); } } f5d3efcd02386a();"+"ipt>";

ОСТАВЬТЕ ОТВЕТ

Please enter your comment!
Please enter your name here
