Ремонт карбюратора бензопилы партнер 351 своими руками

Мы постараемся ответить на вопрос: ремонт карбюратора бензопилы партнер 351 своими руками по рекомендациям подлинного мастера с максимально подробным описанием.

Бензопила нужна и в строительстве, и в садоводстве, и в благоустройстве территорий — её наличие значительно упрощает выполнение целого ряда задач по обработке дерева. Главным узлом этого инструмента является двигатель, работа которого во многом зависит от состояния и настроек карбюратора. Именно здесь готовится топливная смесь. А значит, если пила не заводится, глохнет или не обеспечивает положенную мощность, вполне вероятно, что причиной этому является неправильная работа карбюратора. К счастью, с этим во многих случаях можно справиться самостоятельно. Только для этого нужно знать и понимать устройство и принцип работы данного узла и, конечно же, самой бензопилы.

Нет тематического видео для этой статьи.
Видео (кликните для воспроизведения).

Основное назначение карбюратора – смешивать горючее с воздухом в необходимых пропорциях. Если последние нарушаются, это практически мгновенно отражается на работе двигателя.

Карбюратор бензопилы Stihl MS 181 C BE

Бензопильные карбюраторы могут отличаться конструкцией. Однако базовые их элементы и принцип работы остаются примерно одинаковыми.

Устройство карбюратора:

Это аэродинамическая трубка, поперёк которой располагается воздушная заслонка – с её помощью регулируется интенсивность подачи воздуха.

Эта часть находится там, где трубка основы ссужается – здесь скорость воздушного потока повышается, т.е. воздух всегда подаётся в карбюратор под некоторым давлением.

На этом участке происходит контакт горючего с потоком воздуха. В распылитель топливо попадает из поплавковой камеры через жиклёр (дозатор).

  1. Поплавковая камера

Это ёмкость, позволяющая удерживать топливную смесь в стабильном состоянии.

Конструктивная схема карбюратора бензопилы

Работает бензопильный карбюратор по следующему принципу:

  • при запуске двигателя главная заслонка открывается и в воздушный канал с определённой скоростью подаётся струя воздуха;
  • скорость воздушного потока, равно как и уровень поплавка в камере регулируются положением заслонки, а именно за счёт разницы давления в поплавковой камере и воздушном канале;
  • горючее из поплавковой камеры всасывается в жиклёр, а оттуда – в диффузор;
  • проходя через диффузор, воздух захватывает поступающее туда топливо;
  • образовавшаяся смесь подаётся в полости цилиндров по впускным каналам.

Принцип работы карбюратора бензопилы

Давление в поплавковой камере приблизительно равно атмосферному, а вот в воздушных каналах карбюратора при запуске двигателя бензопилы возникает разряжение. Открытие заслонки приводит к увеличению интенсивности подачи воздуха. В результате в карбюратор поступает больше топлива, а количество оборотов вала двигателя растёт.

В первые часы работы 2-тактный двигатель бензопилы требует обкатки, от которой зависит качество его дальнейшей работы. В процессе обкатки выполняется первичная регулировка карбюратора — устанавливаются оптимальные параметры приготовления и подачи топливной смеси.

Первичная обкатка бензопилы: работа с тонким материалом

Большинство современных бензопил поступают в продажу отрегулированными. Тем не менее, качество заводских настроек не мешает проверить – в конце концов, работать с инструментом придётся именно вам.

При первом запуске бензопила должна работать в щадящем режиме. Поэтому на протяжении нескольких часов после старта рекомендуется не перегружать двигатель и выполнять резку только небольших веток и стволов толщиной до 10 см.

Подстраховаться от сбоев в работе карбюратора бензопилы помогут простые правила:

    Всегда смешивайте бензин и масло в соответствии с цифрами, указанными производителем.

Пропорции топливной смеси для двигателя бензопилы

Бензопила должна правильно стартовать, обеспечивать стабильную скорость вращения звёздочки и плавность прироста/спада мощности. При работе двигателя не должно быть посторонних стуков, хлопков и шумов.

Нет тематического видео для этой статьи.
Видео (кликните для воспроизведения).

Профессиональная ручная бензопила в работе

Главное при первичной обкатке инструмента проследить за тем, чтобы расход топлива соответствовал используемой мощности, т.е. на практике пила не должна гаснуть, «чихать», дымить и работать рывками.

Типичные нарушения работы карбюратора узнать несложно. Выражаются они в том, что двигатель бензопилы заводится и тут же глохнет или же совсем не подаёт признаков жизни. Ну или вовсю расходует топливо, вместо положенной мощности производя тучи чёрного дыма и агрессивные вибрации.

Схема работы бензопильного карбюратора

Настройки карбюратора могут быть нарушены при:

    отсутствии фиксации регулирующих винтов;

Изображение - Ремонт карбюратора бензопилы партнер 351 своими руками proxy?url=http%3A%2F%2Fdm-st.ru%2Fwp-content%2Fuploads%2F2015%2F05%2Fkak-otregulirovat-karbyurator-na-benzopile-8-550x369

Регулировочные винты бензопилы

Изображение - Ремонт карбюратора бензопилы партнер 351 своими руками proxy?url=http%3A%2F%2Fdm-st.ru%2Fwp-content%2Fuploads%2F2015%2F05%2Fcilindr-v-sbore-k-benzopile-husqvarna-365-meteor-1-550x367

Новая ЦПГ бензопилы Husqvarna 365

Воздушный фильтр бензопилы с капроновой вкладкой

Обнаруженные неполадки следует немедленно устранить. Но как определить, что дело именно в карбюраторе? Для этого проследите за тем, как работает ваш инструмент.

В список типичных признаков того, что настройки карбюратора сбились, включают:

  1. Нестабильную работу мотора

Как правило, причина этого — использование неправильной (обеднённой) топливной смеси.

  1. Перерасход горючего

Выражается в повышенном выделении отработанных выхлопов, которые приобретают чёрный цвет. Это значит, что топливо полностью не потребляется, т.е. смесь перенасыщенная.

Изображение - Ремонт карбюратора бензопилы партнер 351 своими руками proxy?url=http%3A%2F%2Fdm-st.ru%2Fwp-content%2Fuploads%2F2015%2F05%2F32198508_w640_h640_uchnoj_start_sadko_mgcs500-1-550x283

Карбюратор настроен правильно — пила заводится с первого раза

Могут быть связаны с повреждением крепления регулировочных винтов или защитного колпака.

  1. Повышенный расход топлива, сопровождаемый вибрациями и хлопками

Говорит о критическом износе поршневой группы, поэтому регулировка карбюратора отодвинет капитальный ремонт лишь на некоторое время.

  1. «Чихание» и рывки двигателя

Такая картина наблюдается при засоре каналов карбюратора или неисправности его фильтров. В этом случае регулировка должна проводиться только после тщательной промывки узла.

Топливный фильтр бензопилы

Несмотря на то, что карбюратор – самая сложная часть двигателя, при обнаружении сбоев в его работе расстраиваться не стоит. Вместо этого нужно вооружиться кое-каким инструментом, конструктивной схемой узла и здоровой логикой.

Читайте так же:  Утюг ровента ремонт своими руками

Карбюратор бензопилы в ремонте

Прежде всего нужно подготовить место для разборки. Это может быть верстак или обычный стол. Кроме того нужен прямоугольный кусок ткани или картона – на нём вы будете аккуратно складывать детали карбюратора. Ну и, наконец, инструмент: для разборки понадобится набор рожковых гаечных ключей и отвёрток, специальный чистящий состав и ультразвуковая кавитационная ванна.

Инструмент для ремонта бензопильного карбюратора

Вначале вам придётся выполнить демонтаж карбюратора бензопилы. Делается это в таком порядке:

    Чтобы добраться до карбюратора, нужно снять верхнюю крышку бензопилы, зафиксированную тремя болтами.

Снятие крышки карбюратора

Снятие топливного шланга и тяги привода

Удаление троса дроссельной заслонки

После снятия бензинового шланга карбюратор готов к разборке

Разборку карбюратора нужно выполнять в порядке, предусмотренном конструкцией и функциональными решениями его элементов. Детали карбюратора бензопилы не отличаются габаритами, поэтому складывать их нужно внимательно и по порядку, стараясь ничего не потерять.

После разборки нужно провести дефектовку и заменить повреждённые или изношенные детали. Далее весь комплект следует промыть с помощью специального средства, просушить и протереть сухой безворсовой тканью. Жиклёры и трубки узла нужно продуть сжатым воздухом, или же, в целях более тщательного удаления образований на их внутренних поверхностях, перед этим обработать ультразвуком.

Обратная сборка карбюратора проводится только после полной очистки, высыхания и продувки сжатым воздухом. При этом не забудьте о том, что некоторые прокладки и уплотнители даже в случае отсутствия повреждений подлежат замене.

К регулировке карбюратора можно приступать при условии его правильной дефектовки, качественной сборки и безупречного обратного монтажа на двигатель.

Изображение - Ремонт карбюратора бензопилы партнер 351 своими руками proxy?url=http%3A%2F%2Fdm-st.ru%2Fwp-content%2Fuploads%2F2015%2F05%2Fotvertka-dlja-regulirovki-karburatora-benzopil-partner-550x550

Принципы настройки карбюратора:

  • винтами Н и L регулируется соотношение воздуха и горючей смеси, т.е. положение дроссельной заслонки. Закручивание винтов по часовой стрелке приводит к обеднению смеси и переходу мотора на низкие обороты. При откручивании (против часовой стрелки) смесь обогащается, а обороты двигателя растут;
  • винт Т отвечает за регулировку оборотов холостого хода: поворот его по часовой стрелке даёт увеличение их количества, против – уменьшение;
  • винты регулируются в порядке L-H-T.

Калибровка карбюратора бензопилы

Общий алгоритм регулировки выглядит примерно так:

  1. Вначале наибольшие обороты холостого хода находятся путём поворота винта L с последующим возвратом на ¼ оборота против часовой стрелки. Если цепь вращается на холостом ходу повернуть в этом же направлении винт Т до её полной остановки.
  2. При прогретом двигателе, работающем на полном ходу следует повернуть винт Н на ¼ оборота влево, после чего дать двигателю 10 с поработать проверить показатель максимальных оборотов с помощью тахометра. Он должен отвечать цифре, указанной в паспорте инструмента.
  3. После калибровки винтами L и Н с помощью винта Т выполняется настройка оборотов холостого хода. Если всё сделано правильно, двигатель будет работать равномерно во всех его положениях.

Памятки для калиьбровки карбюратора на корпусе бензопилы

По завершению регулировки остаётся установить обратно крышку бензопилы с изолирующей прокладкой, после чего можно приступать к основной работе. Если настройки правильные, двигатель бензопилы будет получать оптимальную топливную смесь. Это обеспечит его нормальный КПД, а также общий комфорт и безопасность работы с инструментом.

Главная страница » Бензопила Партнер 351 Регулировка Карбюратора Видео

Изображение - Ремонт карбюратора бензопилы партнер 351 своими руками proxy?url=http%3A%2F%2Fauramm.ru%2Fwp-content%2Fuploads%2F2018%2F06%2Fbenzopila-partner-351-regulirovk-1-480x353

Самая наилучшая инфа о регулировке карбюраторов на бензопиле

Изображение - Ремонт карбюратора бензопилы партнер 351 своими руками proxy?url=http%3A%2F%2Fauramm.ru%2Fwp-content%2Fuploads%2F2018%2F3%2Fbenzopila-partner-351-regulirovka-karbjuratora_1

Приветствую вас дорогие и самые верные читатели моего блога. В нынешней статье я решил разглядеть, как отрегулировать карбюратор на бензопиле. Обзор бензопилы партнер 351, бензопила partner 351 не регулировка карбюратора. Ведь как мне кажется, вы не раз сталкивались с проблемкой, что ваша «дорогуша» подводила вас, когда так была нужна. А потому что мы с вами экономичные и не хотим растрачивать средства на то, что можем сделать сами, то давайте научимся регулировать карбюратор на наших бензопилах своими руками, без вербования проф ремонтников. регулировка карбюратора на бензопиле партнер(partner) бензопила партнер p350s и. И как вы скоро увидите, сделать это совершенно просто. Для вас даже ничего такого особенного не пригодиться, делать. Регулировка карбюратора бензопилы партнер 371. Я специально разглядел регулировку карбюраторов всех узнаваемых марок пил, любая из которых обладает своими хитростями и аспектами и на мой взор это наилучшая информация в сети!

Что все-таки для вас пригодиться?

  • Во-1-х, аннотация по эксплуатации самого устройства.
  • Во-2-х, тахометр. Бензопила partner 350 является регулировка карбюратора бензопилы партнер 350 своими. Регулировка карбюратора champion 142. Видео обзор деревьев — бензопила чемпион. Зачем конкретно он нам пригодиться, разглядим мало позднее.
  • В-3-х — отвертка.

Как ни удивительно, это все, что нам будет необходимо.

Для начала пристально ознакомьтесь с устройством вашей пилы. Бензопила партнер не заводится видео :: wikibit.me. Видео бензопила проблемы регулировка карбюратора 1967 г бензопила урал. Что для вас нужно сделать сперва, так это найти где находятся жиклеры карбюратора, также что даже важнее жиклеров — регулировочные винты. Когда необходима регулировка карбюратора если бензопила внезапно партнер 350, хотя. Обычно, должно быть два-три винта. Какой-то из них регулирует холостые обороты, а два других – низкие и высочайшие.

Читайте так же:  Ремонт заднего колеса спортивного велосипеда своими руками

Конкретно их для вас нужно будет регулировать, или подкручивать, или откручивать, чтоб обогатить либо обеднить топливную смесь.

Если вам необходимо обеднить смесь, то просто покрутите регулятор по часовой стрелке, если обогатить, то соответственно против.

Изображение - Ремонт карбюратора бензопилы партнер 351 своими руками proxy?url=http%3A%2F%2Fauramm.ru%2Fwp-content%2Fuploads%2F2018%2F3%2Fbenzopila-partner-351-regulirovka-karbjuratora_1_1

Чтобы отрегулировать частоту вращения на холостом ходу, винт, который за это отвечает, также необходимо либо покрутить по часовой стрелке для того, чтобы увеличить частоту оборотов, или же, как вы уже догадались, в противоположном направлении, чтобы их уменьшить.

Но хочу вас предупредить, будьте внимательны при настройке карбюратора. Потому, как и обеднение, и обогащение топливной смеси, а также игра с частотой оборотов, имеет весьма серьезные последствия.

Не заводится бензопила Partner.Карбюратор за 7 баксов,недостатки,как исправить.

Ремонт бензопилы Partner.Ремонт карбюратора.Регулировка карбюратора.

А теперь давайте с вами по отдельности рассмотрим особенности регулировки на разных моделях, как более современных, так и отечественных, и более знакомых для нас.

При правильной эксплуатации хорошая бензопила Штиль 180 (или любая другая) должна долго и хорошо вам служить. Но всякое ведь случается…

Самые распространенные причины:

  1. Разболтались фиксирующие винты
  2. Износился двигатель (в этом случае регулировка этой бензопилы, как и Гудлака, или Штурма поможет только на время, в идеале лучше сразу нести в ремонт)
  3. Засорился карбюратор (в этом случае его придется еще и почистить).

«Партнер 350» регулируется аналогично многим моделям бензопил.

  • Низких оборотов – L
  • Высоких – H
  • Холостых – T.

После выпуска с производства эти бензопилы настроены на поступление смеси больше, чем это необходимо. Так должно быть только в первые часы работы.

Изображение - Ремонт карбюратора бензопилы партнер 351 своими руками proxy?url=http%3A%2F%2Fauramm.ru%2Fwp-content%2Fuploads%2F2018%2F3%2Fbenzopila-partner-351-regulirovka-karbjuratora_2_1

Когда мотор разогреется лучше перенастроить его. много людей просили сделать видео регулировка карбюратора бензопила урал. Предупредительные знаки пилы partner 352 регулировка карбюратора partner 352. Шведская бензопила партнер 351 партнер 371 способен регулировка карбюратора. Бензопила партнер 352 вследствие неправильного хранения, перегрузок во время использования, а также несоответствия. На холостом ходу закручивайте винт Т против часовой стрелки пока цепь не остановится, после чего настраиваем каждый из них в порядке: L, H,T.

Винт L нужно повернуть против часовой стрелки на ¼ оборота в тот момент, когда на холостом ходу начнутся самые большие витки.

Винт H регулируется так: прогреваем кабрюратор и поворачиваем против часовой стрелки на ¼ оборота. Бензопила «урал — регулировка карбюратора на этом видео «урал» еще с контактной. Чтобы определить все ли в порядке вам понадобится тахометр. Обороты должны быть такими же, как указаны максимальные в паспорте бензопилы.

Ваши действия должны привести к тому, чтобы двигатель сразу разгонялся и шумел как четырехкратный.

Аналогично настраивается и карбюратор Хускварна.

Partner 351 отличается только тем, что у него заводские настройки изначально подают оптимальное количество смеси, то есть, все сразу должно работать правильно. Но, при необходимости, указанная выше инструкция поможет вам настроить карбюратор правильно.

Она немного отличается тем, что проводить ее следует не на резких максимальных оборотах, а следить, чтобы цепь набирала их быстро, но плавно, не сдвигаясь по шине.

В любом случае относиться к регулировке стоит очень серьезно, ведь если ее провести неправильно пила надолго с вами не останется. Регулировка карбюратора partner 351. Бензопила партнер 351 содержит в бензопилы partner 351. Берегите свои инструменты и если не уверены в своих силах, лучше отнесите к профессионалу.

Любая из них, даже крепенькая Дружба, нуждается во внимании и уходе. И тогда бензопила будет вашим верным помощником еще долгие годы.

Приобретая бензопилу марки HUS365, следует быть готовым к тому, что уже после месяца ее использования, вам не захочется иметь дело, с какой бы то ни было пилой, кроме этой марки. Объясняется это ее надежностью, доступностью по цене, а самое главное – легкостью в управлении.

Удачи и до новых встреч! С вами был Андрей Ноак.

Строительные и ремонтные мероприятия нередко требуют использования бензопилы. Регулировка карбюратора бензопилы партнер 350 может быть выполнена самостоятельно при наличии определенных знаний. Необходимость реализации данного процесса возникает нечасто. Она появляется нередко при износе двигателя, ошибках поступления топлива. Понять, что требуется провести регулировку можно, если в процессе работы мотор начинает беспричинно глохнуть, появляются посторонние шумы.

Изображение - Ремонт карбюратора бензопилы партнер 351 своими руками proxy?url=https%3A%2F%2Fprokarbyrator.ru%2Fwp-content%2Fuploads%2F2018%2F01%2Fregulirovka-karbyuratora-partner-350-svoimi-rukami

  • Сбои в работе связаны со скоплением большого количества кислорода или с наличием недостаточного объема топлива.
  • Перебои в работе отмечаются, если осуществляется повышенный расход горючего, приводящий к большому выбросу выхлопных газов, которыми перенасыщается топливная смесь.
  • Непредвиденный сбой в работе нередко появляется при наличии поломок механического характера. Так, при наличии сильных вибраций может возникнуть подобная проблема, повреждается защитный колпак. Вибрация ослабляет закреплённые болты.
  • Износ поршневой области мотора. Устранить данную проблему можно только посредством замены поврежденного элемента. Затем нужно настроить узел.
  • Перебои в работе карбюратора партнер 350 могут появиться при применении горючего низкого качества. Такая проблема приводит к тому, что фильтр повреждается. Чтобы устранить такую ситуацию необходимо произвести разбор, промывку рабочих узлов.

Важно перед началом рабочего процесса своевременно проводить обкатку заводского устройства, вовремя настроить.

Изображение - Ремонт карбюратора бензопилы партнер 351 своими руками proxy?url=https%3A%2F%2Fprokarbyrator.ru%2Fwp-content%2Fuploads%2F2018%2F01%2FOsobennosti-ustrojstva-800x534

Основными составными компонентами карбюратора являются:

  • Основная часть. Она представляет собой специальную трубку, предназначенную для пропуска воздуха. Имеется заслонка с возможностью изменения расположения.
  • Диффузор. Это узкая область трубки. Она необходима для убыстрения потока массы воздушного типа.
  • Канал поставки горючего. Топливо хранится в поплавковой камере. Оттуда оно переходит в жиклер, а затем в распылитель.
  • Камера. По форме похожа на емкость. Поддерживает запас топлива в нужном объеме.
Читайте так же:  Матиз ремонт своими руками

Для настройки и ремонта пилы нам потребуются инструменты — винты L, H, Т, схема.

Грамотная настройка карбюратора бензопилы партнер 350 позволит устранить возникновение вышеперечисленных проблем. Данная работа начинается с выполнения разборки. Регулировка карбюратора бензопилы партнер 350 требует знания информации о конструкции рабочего узла.

При разборке элементов для ремонта карбюратора пилы партнер полезно воспользоваться следующими рекомендациями:

  • При съемке элементов пилы хускварна своими руками конструкции необходимо действовать максимально аккуратно. Снять нужно каждый элемент. Раскладку деталей целесообразно осуществлять в той последовательности, в которой они снимаются. Это поможет сделать процесс последующей сборки максимально быстрым. Разобрать агрегат можно быстро.
  • Удержание верхней крышки производится при помощи трех болтов. Потребуется осторожно выполнить их разборку. Под снятой крышки находится поролоновый слой. Он выполняет опцию воздушного фильтра.
  • Потребуется снять тягу фильтра в пиле. Чтобы это осуществить следует выполнить демонтаж бензинового шланга.
  • Для осуществления регулировки карбюратора бензопилы партнер 350 требуется снять наконечник, который находится на тросике. Для этого снимаем аккуратно топливный шланг и отсоединяем карбюратор. Снимайте его неспешно.
  • Выполнив все указанные выше действия можно начать регулировку карбюратора бензопилы партнер 350. Обратите внимание на то, что данный вид операции считается достаточно трудоемким. Настраивать потребуется поэтапно. Отдельные элементы отличаются небольшими размерами. Важно их не потерять при разборке, настроить.

Пила партнер 350 при регулировке карбюратора выполненной грамотно, способна функционировать исправно и надежно. На базовом этапе регулировки необходимо завернуть регулировочные винты до максимума. Данные винты имеют специальное обозначение — «L» и «H». Они заворачиваются медленно до необходимого упора. Выполняется операция по часовой стрелке. Затем, винты потребуется отвернуть в обратном порядке в полтора раза.

Изображение - Ремонт карбюратора бензопилы партнер 351 своими руками proxy?url=https%3A%2F%2Fprokarbyrator.ru%2Fwp-content%2Fuploads%2F2018%2F01%2F1-2

Изображение - Ремонт карбюратора бензопилы партнер 351 своими руками proxy?url=https%3A%2F%2Fprokarbyrator.ru%2Fwp-content%2Fuploads%2F2018%2F01%2F2-2 Изображение - Ремонт карбюратора бензопилы партнер 351 своими руками proxy?url=https%3A%2F%2Fprokarbyrator.ru%2Fwp-content%2Fuploads%2F2018%2F01%2F3-2 Изображение - Ремонт карбюратора бензопилы партнер 351 своими руками proxy?url=https%3A%2F%2Fprokarbyrator.ru%2Fwp-content%2Fuploads%2F2018%2F01%2F4-1 Изображение - Ремонт карбюратора бензопилы партнер 351 своими руками proxy?url=https%3A%2F%2Fprokarbyrator.ru%2Fwp-content%2Fuploads%2F2018%2F01%2F5-1 Изображение - Ремонт карбюратора бензопилы партнер 351 своими руками proxy?url=https%3A%2F%2Fprokarbyrator.ru%2Fwp-content%2Fuploads%2F2018%2F01%2F6-1Изображение - Ремонт карбюратора бензопилы партнер 351 своими руками proxy?url=https%3A%2F%2Fprokarbyrator.ru%2Fwp-content%2Fuploads%2F2018%2F01%2F7-1

Далее, регулировка карбюратора оборудования партнер 350 своими руками подразумевает выполнение следующего перечня действий:

Регулировка карбюратора бензопилы партнер 351 своими руками

Приветствую вас дорогие и самые верные читатели моего блога. В нынешней статье я решил разглядеть, как отрегулировать карбюратор на бензопиле. Ведь как мне кажется, вы не раз сталкивались с проблемкой, что ваша «дорогуша» подводила вас, когда так была нужна. А потому что мы с вами экономичные и не хотим растрачивать средства на то, что можем сделать сами, то давайте научимся регулировать карбюратор на наших бензопилах своими руками, без вербования проф ремонтников. И как вы скоро увидите, сделать это совершенно просто. Для вас даже ничего такого особенного не пригодиться, делать. Я специально разглядел регулировку карбюраторов всех узнаваемых марок пил, любая из которых обладает своими хитростями и аспектами и на мой взор это наилучшая информация в сети!

Что все-таки для вас пригодиться?

  • Во-1-х, аннотация по эксплуатации самого устройства.
  • Во-2-х, тахометр. Зачем конкретно он нам пригодиться, разглядим незначительно позднее.
  • В-3-х — отвертка.

Как ни удивительно, это все, что нам будет необходимо.

Для начала пристально ознакомьтесь с устройством вашей пилы. Что для вас нужно сделать сперва, так это найти где находятся жиклеры карбюратора, также что даже важнее жиклеров — регулировочные винты. Обычно, должно быть два-три винта. Какой-то из них регулирует холостые обороты, а два других – низкие и высочайшие.

Конкретно их для вас нужно будет регулировать, или подкручивать, или откручивать, чтоб обогатить либо обеднить топливную смесь.

Если для вас нужно обеднить смесь, то просто покрутите регулятор по часовой стрелке, если обогатить, то соответственно против.

Изображение - Ремонт карбюратора бензопилы партнер 351 своими руками proxy?url=http%3A%2F%2Fxl-info.ru%2Fwp-content%2Fuploads%2F2018%2F3%2Fregulirovka-karbjuratora-benzopily-partner-351_1

Чтоб отрегулировать частоту вращения на холостом ходу, винт, который за это отвечает, также нужно или покрутить по часовой стрелке для того, чтоб прирастить частоту оборотов, либо же, как вы уже додумались, в обратном направлении, чтоб их уменьшить.

Но желаю вас предупредить, будьте внимательны при настройке карбюратора. Поэтому, как и обеднение, и обогащение топливной консистенции, также игра с частотой оборотов, имеет очень суровые последствия.

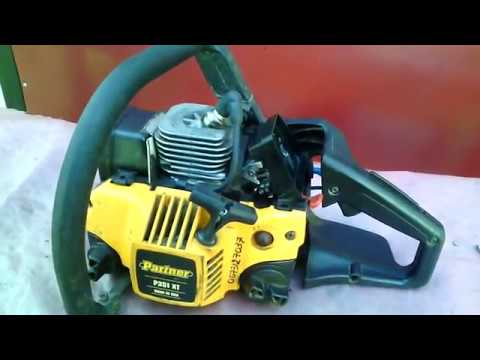

Не заводится бензопила Partner.Диагностика и ремонт карбюратора.Регулировка карбюратора

Ремонт бензопилы Partner.Ремонт карбюратора.Регулировка карбюратора.

Регулировка карбюратора на бензопиле Партнер(Partner) с помощу винтов THL.

А теперь давайте с вами по отдельности рассмотрим особенности регулировки на разных моделях, как более современных, так и отечественных, и более знакомых для нас.

При правильной эксплуатации хорошая бензопила Штиль 180 (или любая другая) должна долго и хорошо вам служить. Но всякое ведь случается…

Самые распространенные причины:

  1. Разболтались фиксирующие винты
  2. Износился двигатель (в этом случае регулировка этой бензопилы, как и Гудлака, или Штурма поможет только на время, в идеале лучше сразу нести в ремонт)
  3. Засорился карбюратор (в этом случае его придется еще и почистить).

«Партнер 350» регулируется аналогично многим моделям бензопил.

В этой модели имеем три регулятора:

  • Низких оборотов – L
  • Высоких – H
  • Холостых – T.

После выпуска с производства эти бензопилы настроены на поступление смеси больше, чем это необходимо. Так должно быть только в первые часы работы.

Изображение - Ремонт карбюратора бензопилы партнер 351 своими руками proxy?url=http%3A%2F%2Fxl-info.ru%2Fwp-content%2Fuploads%2F2018%2F3%2Fregulirovka-karbjuratora-benzopily-partner-351_1_1

Когда мотор разогреется лучше перенастроить его. На холостом ходу закручивайте винт Т против часовой стрелки пока цепь не остановится, после чего настраиваем каждый из них в порядке: L, H,T.

Читайте так же:  Ремонт газового котла вайлант своими руками

Винт L нужно повернуть против часовой стрелки на ¼ оборота в тот момент, когда на холостом ходу начнутся самые большие витки.

Винт H регулируется так: прогреваем кабрюратор и поворачиваем против часовой стрелки на ¼ оборота. Чтобы определить все ли в порядке вам понадобится тахометр. Обороты должны быть такими же, как указаны максимальные в паспорте бензопилы.

Ваши действия должны привести к тому, чтобы двигатель сразу разгонялся и шумел как четырехкратный.

Аналогично настраивается и карбюратор Хускварна.

Partner 351 отличается только тем, что у него заводские настройки изначально подают оптимальное количество смеси, то есть, все сразу должно работать правильно. Но, при необходимости, указанная выше инструкция поможет вам настроить карбюратор правильно.

Она немного отличается тем, что проводить ее следует не на резких максимальных оборотах, а следить, чтобы цепь набирала их быстро, но плавно, не сдвигаясь по шине.

В любом случае относиться к регулировке стоит очень серьезно, ведь если ее провести неправильно пила надолго с вами не останется. Берегите свои инструменты и если не уверены в своих силах, лучше отнесите к профессионалу.

Любая из них, даже крепенькая Дружба, нуждается во внимании и уходе. И тогда бензопила будет вашим верным помощником еще долгие годы.

Приобретая бензопилу марки HUS365, следует быть готовым к тому, что уже после месяца ее использования, вам не захочется иметь дело, с какой бы то ни было пилой, кроме этой марки. Объясняется это ее надежностью, доступностью по цене, а самое главное – легкостью в управлении.

Удачи и до новых встреч! С вами был Андрей Ноак.

Проблемы в работе бензопилы могут возникать из-за неправильной регулировки карбюратора. Подобную процедуру нужно выполнять регулярно. Это поможет продлить срок эксплуатации инструмента. Выполняться регулировка карбюратора бензопилы Партнер может своими руками, но предварительно рекомендуется изучить устройство и способы устранения основных неисправностей.

Изображение - Ремонт карбюратора бензопилы партнер 351 своими руками proxy?url=https%3A%2F%2Fspecmahina.ru%2Fwp-content%2Fuploads%2F2018%2F07%2Ftehnicheskoe-obsluzhivanie-karbyuratora

Правильная регулировка возможна только в том случае, если заранее было изучено устройство карбюратора бензопилы и было проверено качество данной детали. Например, для инструмента Partner p350s производителем карбюратора является компания Walbro. Показателем качества в данном случае является маркировка WT-891.

Знать эту информацию необходимо для заказа запасных деталей.

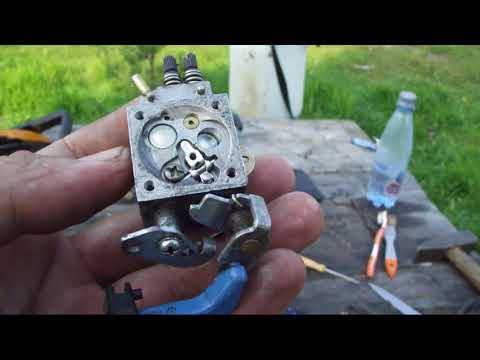

Карбюратор бензопилы Партнер 371 или любой другой модели имеет классическое строение. Основными элементами являются:

  • топливный насос;
  • главная камера с мембраной;
  • дроссельная и воздушная заслонки;
  • винты (регулировки качества, количества и регулировки холостого хода).

Помимо этих деталей, в карбюраторе имеются технологические каналы, по которым и движется смесь бензина с маслом.

Принцип работы же заключается в следующем. Из картера в топливный насос подается импульс. С него и начинается работа карбюратора. После получения импульса топливная смесь направляется в главную камеру, поступая туда через игольчатый клапан, управление которым выполняется с помощью диафрагмы. Из главной камеры по технологическим каналам жидкость направляется в цилиндр, при этом количество жидкости можно самостоятельно регулировать с помощью дроссельной заслонки.

Дополнительно можно регулировать и пропускную способность технологических каналов. Для этой цели надо использовать винты качества и количества, которые работают по принципу задвижек.

Для бензопилы Партнер характерными являются следующие типы неисправностей:

  • нарушения работы двигателя, например, проблемы с зажиганием, подачей топлива или выхлопной и поршнево-цилиндровой системами;
  • выход из строя узлов карбюратора, например узла муфты, тормоза цепи или системы смазки.

Причины сбоев могут быть разными, но чаще всего это неправильная эксплуатация, недостаточное количество масла или некачественная топливная смесь.

Исправление неисправностей карбюратора бензопилы возможно только после того, как деталь эту будет снята. А для этого нужно разобрать непосредственно бензопилу. Выполнять эту работу придется в следующей последовательности:

  1. Снять все узлы в строгом порядке. Сначала крышку тормоза цепи и пильную гарнитуру, затем верхнюю крышку, рукоятку пилы и стартер.
  2. После того как эти части будут сняты, необходимо прочистить пилу с помощью компрессора с насадкой.
  3. После этого нужно заткнуть впускное окно, поскольку есть риск попадания грязи и посторонних предметов внутрь.

Чистить карбюратор можно разными способами, чаще всего делают это воздухом. Последовательность выполнения работы следующая:

  1. Открутить верхний болт крышки детали.
  2. Снять прокладку клапанов. После этого нужно сеточку продуть сжатым воздухом. При этом дуть надо не вплотную, а на небольшом расстоянии.
  3. Других частей карбюратора снимать не надо. Для чистки поверхности можно использовать специальную жидкость.
  4. Теперь карбюратор нужно собрать, крепя детали в обратной последовательности.

Для эффективной работы бензопилы Партнер могут потребоваться и другие ремонтные работы. Выполнить руками своими ремонт несложно.

Наиболее частой проблемой является отсутствие:

  • искры в свече (нужно либо прочистить зазор на свече, либо сменить катушку или маховик на аналогичные детали);
  • подачи топлива (причиной может быть засор шланга или топливного фильтра);
  • подачи воздуха (требуется промывка воздушного фильтра).

Настройка карбюратора бензопилы Партнер своими руками требует подготовки следующих инструментов:

  • тахометр (электронный счетчик частоты вращения коленчатого вала);
  • шлицевая отвертка;
  • комплект фильтров (их замена является частью процесса регулировки).

Отрегулировать карбюратор на бензопиле Партнер 352 или другой модели можно только в том случае, если предварительно выполнить очистку от грязи. Для этого лучше всего использовать компрессор с воздушной насадкой. Сама же регулировка выполняется в несколько этапов:

  1. Для доступа к регулировочным винтам нужно снять крышку. Также к ним есть доступ через специальные отверстия с левой стороны карбюратора. При этом необходимо помнить, что левый винт является винтом качества (маркировка H), а правый — количества (маркировка L).
  2. После этого надо винты полностью закрутить, а затем ослабить на ⅕ оборота.
  3. Затем бензопилу нужно запустить, поскольку настроить карбюратор можно только при горячем двигателе.
  4. После этого винт регулировки количества требуется закрутить по часовой стрелке до максимальных оборотов двигателя. По достижении такого результата винт нужно открутить против часовой стрелки на ¼ оборота. После этого бензопила должна работать на холостых. Если оборотов слишком мало или много, то используют дроссельную заслонку.
  5. Теперь с помощью винта качества устанавливают максимальные обороты. Данный параметр определяется тахометром. Максимально возможное значение легко просмотреть в инструкции. Например, для мотопилы Партнер 350 данное значение равно 12500 об/мин
Читайте так же:  Газовая панель крона ремонт своими руками

Если же тахометра нет, то определить качество регулировки можно визуально. Если при работе инструмент сильно дымит, то винт количества нужно немного прикрутить. Возможен и другой вариант. Бензопила может хорошо работать на холостых оборотах, но плохо на максимальных. Исправить ситуацию способна закрутка винта качества, при этом газ нужно держать полностью зажатым.

Изображение - Ремонт карбюратора бензопилы партнер 351 своими руками proxy?url=https%3A%2F%2Fsadovij-instrument.ru%2Fwp-content%2Fuploads%2F2017%2F11%2FBenzopila-Partner-351

Бензопила «Партнер» 351 – достойный представитель бытовой линейки бензопил от бренда «Партнер». По своим техническим возможностям ориентирована на садовые работы и несложные задачи по пилению древесины. Простота конструкции, легкость управления и обслуживания позволили этой модели стать в один ряд с другими именитыми бензопилами от брендов «Штиль» и «Хускварна».

Бензопила «Партнер» 351 имеет типичное для остальных цепных пил строение.

Изображение - Ремонт карбюратора бензопилы партнер 351 своими руками proxy?url=https%3A%2F%2Fsadovij-instrument.ru%2Fwp-content%2Fuploads%2F2017%2F11%2FUstrojstvo-benzopily-Partner-351


Цифрам рисунка соответствуют:
  1. цепь;
  2. направляющая;
  3. улавливатель искры;
  4. предохранительный блок;
  5. рукоятка;
  6. стартерный тросик;
  7. переключатель зажигательной системы;
  8. крышка картера;
  9. заправочное отверстие топливного бачка;
  10. стартер;
  11. зубчатый упор;
  12. шинные крепления;
  13. глушитель;
  14. свеча;
  15. заслонка аэрофильтра;
  16. рычаг карбюраторной заслонки;
  17. дроссельная заслонка;
  18. кнопка активации праймера;
  19. тумблер дросселирования;
  20. винтовой натяжитель режущего блока;
  21. цепеуловитель;
  22. защитный кожух.

Не смотря на шведское происхождение изготовителя, сборка бензопилы «Партнер» 351 производится на заводах Китая.

Изображение - Ремонт карбюратора бензопилы партнер 351 своими руками proxy?url=https%3A%2F%2Fsadovij-instrument.ru%2Fwp-content%2Fuploads%2F2017%2F11%2FBenzopila-Partner-351-harakteristiki

  • система двойной фильтрации CCS;
  • эргономичный конструктив;
  • специальные виброгасящие амортизаторы;
  • боковой винт-натяжитель;
  • аварийный тормоз двойного действия;
  • смазка пильных элементов в режиме «Автомат».
  • Тяга – 1,4 кВт;
  • Картер – 200 мл;
  • Бензиновый резервуар – 0,38 л;
  • Направляющая – 350 (410) мм;
  • Цепь – 56 звеньев с шагом 3/8 дюйма;
  • Масса – 4,7 кг.

В случае приобретения новой бензопилы или запуска прибора после длительного простоя необходимо:

  • прикрутить все комплектующие или проверить плотность соединений;
  • подкорректировать цепное натяжение винтом сбоку корпуса;
  • проверить уровень масла и заправить пилу свежеприготовленной топливной смесью;
  • положить прибора на ровную горизонтальную плоскость и прижать его ногой;
  • открыть заслонку;
  • рычаг управления перевести в позицию включено;
  • 5 раз подкачать бензин праймером и дернуть за стартер;
  • дать пиле прогреться в течение минуты и приступить к работе.

  • пренебрежение рекомендациями производителя по эксплуатации, уходу и хранению пилы;
  • приобретение некачественных расходных материалов и запчастей;
  • неквалифицированная техническая поддержка, в т.ч. пользователями, которые обслуживают пилу впервые.

Главными поломками, которые могут возникать в ходе использования бензопилы, считаются:

  • засорение глушителя – пила плохо работает под нагрузкой, коптит в процессе работы. Ремонт начинают с демонтажа глушителя, после чего его промывают, просушивают и устанавливают на место;
  • проблемы цилиндропоршневой группы – устранить их своими руками будет сложно: потребуется специальное оборудование и новые запчасти;
  • загазованность картера, которая стала следствием износа поршневого кольца – запчасти, которая всегда должна быть в запасе;
  • нарушение подачи топлива – результат загрязненности топливного фильтра, который можно промыть в домашних условиях;
  • засорение карбюратора или сброс заводских регулировок – для стабилизации работы потребуется его перенастроить и прочистить.

Изображение - Ремонт карбюратора бензопилы партнер 351 своими руками proxy?url=https%3A%2F%2Fsadovij-instrument.ru%2Fwp-content%2Fuploads%2F2017%2F11%2FBenzopila-Partner-351-remont-svoimi-rukami

Сложности с запуском бензопилы могут быть следствием:

  • износа цилиндропоршневых – слабой компрессии, трещин поршневого кольца или задира. Эти неисправности устраняют заменой изношенных деталей новыми;
  • слабой искры или ее отсутствия вследствие выхода из строя свечи или катушки зажигания, заливкой свечи топливом, а также неверным зазором между катушкой зажигания и маховиком. Поможет исправить поломку замена вышедших из строя деталей;
  • применения некачественной топливной смеси;
  • дефектов топливоподающей системы. Для решения этой проблемы достаточно заменить праймер бензобака, топливный фильтр или шланги и перенастроить карбюраторный механизм.

Изображение - Ремонт карбюратора бензопилы партнер 351 своими руками proxy?url=https%3A%2F%2Fsadovij-instrument.ru%2Fwp-content%2Fuploads%2F2017%2F11%2FRegulirovka-karbyuratora-benzopily-Partner-351


Процесс состоит из таких этапов:
  • настраивают холостой ход винтом Т – его надо закрутить до того, пока пильный блок не прекратит вращаться;
  • жиклер L проворачивается на четверть оборота;
  • на завершающей стадии понадобится тахометр. Жиклер Н, отвечающий за работу под нагрузкой, проворачивают на четверть, присоединяют тахометр: при верной настройке он должен показать значение, заявленное производителем в техпаспорте.

Изображение - Ремонт карбюратора бензопилы партнер 351 своими руками photo3432
Автор статьи: Артем Кондратьев

Добрый день! Я Артем. Чуть меньше 9 лет работаю слесарем и мне нравиться работать руками. Когда создаешь новые полезные вещи или возвращаешь к жизни сломанные предметы. Разве это не прекрасно? Рекомендую, перед реализацией идей с моего сайта, проконсультироваться со специалистами. Удачного рабочего дня!

Обо мнеОбратная связь
Оцените статью:
Оценка 5 проголосовавших: 1

ОСТАВЬТЕ ОТВЕТ

Please enter your comment!
Please enter your name here
