Ремонт катушки бензотриммера своими руками

Мы постараемся ответить на вопрос: ремонт катушки бензотриммера своими руками по рекомендациям подлинного мастера с максимально подробным описанием.

Незаменимым инструментом современного дачника или владельца частного дома является бензокоса, которая позволяет эффективно и качественно привести прилегающую территорию в порядок. Период активного использования мотокос приходится на позднюю весну до октября месяца. Современные агрегаты оснащаются мощными и выносливыми ДВС, усиленной трансмиссией и основными узлами. Несмотря на это, физический износ, производственный брак или неправильная эксплуатация ведут к выходу из строя триммера. Для того чтобы произвести ремонт триммера своими руками необходимо иметь как минимум базовые знания в области техники и небольшой опыт ее ремонта.

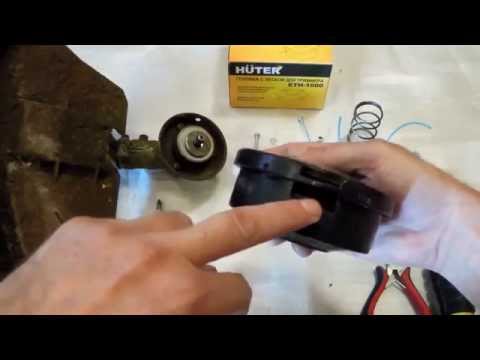

Видео (кликните для воспроизведения).

Основным узлом любого бензинового инструмента является двигатель внутреннего сгорания (ДВС), который посредством различных способов передает вращательный момент на исполнительный орган. В современной бензокосе в качестве элемента трансмиссии между мотором и триммерной головкой используется дюралевая штанга (труба), внутри которой расположен приводной вал.

Благодаря высоко оборотистому двигателю частота вращения лески может достигать 13 тысяч оборотов в минуту в зависимости от производителя косы. С целью исключения механических и температурных повреждений редуктора в его корпусе предусмотрено специальное отверстие для введения смазки в виде мазей. В качестве облегчающего для владельца гарнитура при длительной работе все модели мотокос оснащаются прочным ремнем через плечо.

Вне зависимости от производителя практически каждая модель поставляется с леской и стальными ножами.

Поперечное сечение ПВХ лески для триммера может варьироваться от 1.5 до 3.0 мм.

Сделанная из прочного полимера, во время косьбы она подвергается интенсивному износу и, как следствие, обрыву. Потому время от времени необходимо проверять наличие лески в головке и при необходимости производить ее замену. Рекомендуется приобрести дополнительную шпульку для быстрой ее замены на катушку с закончившейся леской.

Представленные сегодня на рынке триммеры с ДВС комплектуются D-образной, U-образной или Т-образной рукоятью, где размещены основные органы управления агрегатом. Например, в косе с U-образной рукояткой клавиша дросселя и тумблер «стоп/пуск» расположены на правой ручке. В D-образном исполнении ручки клавиша регулировки газа размещена непосредственно на штанге.

Ввиду наличия множества узлов и деталей, ремонт триммера своими руками подразумевает устранения поломок, которые препятствуют его нормальной работы. Следует отметить самые основные неисправности бензиновых кос:

  1. Двигатель триммера не набирает обороты;
  2. Поломка цилиндро-поршневой группы (ЦПГ);
  3. Неисправности зажигания;
  4. Отсутствует соединение между ДВС и триммерной головкой;
  5. Механические стуки при работы агрегата.
  6. Ремонт ЦПГ бензокосы

Основным узлом любого двигателя внутреннего сгорания является цилиндро-поршневая группа (ЦПГ), выйти из строя которая может из-за износа деталей частей или низкого качества топливной смеси.

Смазка трущихся узлов в бензокосе осуществляется посредством добавления в бензин определенной пропорции масла. Этот процесс может быть нарушен из-за старого масла, выпадающего в виде осадка. В данной ситуации при запуске триммера мотор сильно перегревается и за считанные минуты происходит самая дорогостоящая поломка. Для устранения возникшей неисправности потребуется полная замена ЦПГ, а именно: поршня, сальников, цилиндра и поршневых колец. Если Вы не являетесь мастером по ремонту ДВС и не имеете опыта работы с техников, то исправить двигатель вряд ли получится без помощи специалиста. Подробно с этапами ремонта поршневой триммера можно ознакомиться тут.

При выходе из строя зажигания бензокосы пропадает искра на свече и, как следствие, не происходит воспламенение топливной смеси.

Видео (кликните для воспроизведения).

Конструкция свечи зажигания косы

Достаточно важно в сложившейся ситуации не спешить с заменой катушки, поскольку причина поломки может заключаться в отсутствии контакта в переключателе на ручке управления.

Немаловажным моментом при поиске неисправностей зажигания триммера будет диагностика сечи, где расстояние между боковым и центральным электродом должно составлять 0,5-0,7 мм. Кроме того, необходимо обратить внимание на уплотнительное кольцо из стали на свече, потеря целостности или деформация которого может привести к травлению воздуха из камеры сгорания и, как следствие, снижению мощности косы.

Маховик зажигания с катушкой

Если замена проверка электрической цепи, свечи и ее контактов не дала положительных результатов, то стоит обратить внимание на модуль зажигания триммера, а именно на зазор с маховиком. Вне зависимости от конструктивных особенностей и производителя бензокосы, расстояние между катушкой зажигания и маховиком должно быть не более и не менее 0,2 мм. Для восстановления оптимального значения зазора потребуется расслабить болты крепления катушки и специальным мерным щупом выставляем зажигание триммера.

Явным признаком неисправности системы питания двигателя является отсутствие следов топливной смеси на электродах свечи, что может быть связано со следующими дефектами:

Составляющие топливной системы триммера

  • в связи с засорившимся отверстием в бензобаке создается вакуум, который препятствует нормальному перетеканию бензина в карбюратор;
  • в виду низкого качества топлива и попадания посторонних частиц засорился топливный фильтр, установленный в бачке;
  • не поступление смеси в камеру сгорания в результате засоренности карбюратора.

Оперативно определить причину неисправности можно путем демонтажа ведущего к карбюратору топливного шланга. Если топливная смесь вытекает тонкой струей, то стоит обратить внимание на карбюратор. При отсутствии струи необходимо прочистить тонкой иглой сапун (небольшое отверстие в крышке бензобака) или заменить топливный фильтр.

Если топливо поступает в карбюратор, то необходимо произвести его прочистку или регулировку. Регулировка карбюратора триммера подразумевает восстановление оптимального смешивания топливной смеси.

Карбюратор триммера с винтами настройки

Для этого обращаем внимание на три регулировочных винта: максимальных оборотов (H), минимальных (L) и холостого хода (LA). Для начала настройки требуется полностью закрутить винты H и L и отпустить на 1 оборот каждый. После заводим косу и даем прогреться ей 10 минут для регулировки системы питания в рабочем режиме. После разогрева ДВС нажимаем на клавишу подачи газа до упора (12 000 об/мин). Восстанавливаем режим холостого хода путем выворачивания винта LA. Как только головка триммера начала вращения, необходимо завернуть винт до ее остановки.

Читайте так же:  Хотпоинт аристон artl 1047 стиральная машина ремонт своими руками

Одной из частых неисправностей бензокосы является некорректная работа ДВС, а именно падение мощности при увеличении оборотов (коса глохнет).

Причина такой работы заключается в засорении выхлопной системы частицами сгоревшего масла. Зачастую производители делают глушители сборными и произвести очистку достаточно просто. Если же конструкция искрогасителя неразборная, то его нужно поместить в воду с моющими средствами, а после просушить обычным или промышленным феном. Частое засорение системы выхлопа говорит о несоблюдении пропорций масла и бензина.

Своими руками — Как сделать самому

Ремонт головки триммера на примере STIHL FS38

Как отремонтировать катушку триммера – мастер класс

От корпуса зажимной гайки оттерся колпачок защиты пыльника и выпал сам пыльник. Направляющие шлицы забиты травкой и землёй. Реклама. Как отремонтировать катушку триммера – мастер класс. От корпуса зажимной гайки оттерся колпачок защиты пыльника и выпал сам пыльник. Не помогает уже размачивание и проворот шпульки вручную…

В магазинах городка нет таковой малеханькой и подходящей запчасти. Есть носильная головка в сборе AutoCut С 5-2 за 900 рублей. Стоимость запредельная…

Очень захотелось сберечь средства.

— Давай думай, мозг конструктора! Какие есть варианты? — задался я вопросом к для себя утром.

1-ый проект ремонта — припаять новый удлинительный колпачок из капрона либо пластмассы.

Взял полоску листового металла, зажал её в тисы и нагрел пламенем газовой горелки. Потом приложил с 2-ух сторон сразу и деталь головки бензокосы, и толстую пластмассовую шайбу. Через 2 секунды сжал их друг к другу и отдал остыть. Не припаялось… Некий хитрецкий южноамериканский пластик оказался. Не смешивается он с нашим полиэтиленом,полистиролом, поликарбонатом.

Этот ролик обработан в Видеоредакторе YouTube () Хочу добавить информацию-моя .

Отступил на прежние позиции и повторно внимательно изучил нажимной механизм. Обнаружил зазор, достаточный для второго проекта ремонта.

От старого духового инструмента я отрезал кусочек латунной трубки длиной 25 мм с внутренним диаметром в 27 мм. При помощи наждака и напильника зачистил торцы.

Затем лёгкими ударами молотка напрессовал трубку на пластмассовый корпус втулки нажимного механизма.

Из берёзовой палки выстрогал пробку длиной 10 мм с наружным диаметром в 27 мм. и тоже запрессовал ее в латунную трубку сверху, до упора во втулку.

Для закрепления конструкции, острым керном накернил трубку по кругу по пластмассе и молотком опрессовал кромку по деревянной пробке.

Для удерживания родного пыльника в шпульке потребовалось зажать её в патроне токарного станка и резцом проточить канавку под стопорное кольцо глубиной 1 мм и шириной в 2 мм.

Само стопорное кольцо я загнул на обрезке водопроводной трубы из велосипедной спицы и откусил лишнее по месту.

После несложных ремонтных работ установил головку на бензокосу, надел пыльник, заправил леску и вышел в сад на испытания. Всё работает! Как следует! Нажал на обновлённый выступ — леска удлинилась. После покоса пыльник остался на месте. Шлицевые поверхности не забились травой и землёй.

Удачное решение в течение следующего часа было повторно реализовано на второй изношенной носильной головке. Теперь есть у меня и запасная!

Если посмотреть внимательно прилагаемые чертежи, то можно догадаться выточить из бронзовой заготовки объединённый протез «трубка плюс пробка».

Или даже с защитным колпачком пыльника. Тогда и проточка со стопорным кольцом не понадобится.

Триммер, будь он бензиновый или электрический, является единственно верным решением для покоса травы в труднодоступных местах, с которыми не справляется колесная газонокосилка. В качестве режущего инструмента в триммерах используются металлические ножи либо специальная леска, которая заправляется в катушку триммера. Но, к сожалению, триммерные головки в процессе эксплуатации со временем приходят в негодность. Некоторые неисправности можно устранить своими руками, а при некоторых понадобится полная замена косильной головки.

Косильные головки для триммеров бывают разных конструкций — как простых, так и сложных. На рисунке ниже показана полуавтоматическая триммерная головка от мотокосы Husqvarna (Хускварна) в разобранном виде.

Данный тип головки присутствует в комплектации большинства бензокосилок и электротриммеров, таких как Stihl (Штиль), Patriot (Патриот), Champion (Чемпион), Bosch (Бош), Huter (Хутер) и других. Устройство косильной головки достаточно простое. В ее состав входят следующие детали:

  • основание косильной головки;
  • кнопка для полуавтоматической подачи корда;
  • шпулька (катушка), в которую заправляется леска;
  • пружина;
  • проушины — через них леска выходит наружу;
  • крышка триммерной головки;
  • леска (корд).

Также существуют более простые триммерные головки, показанные на следующем фото.

Все эти насадки не позволяют менять длину лески в полуавтоматическом режиме (после нажатия кнопки). В случае обрыва корда, приходится останавливать косилку и менять его вручную.

Пользователи электротриммера и бензокосы нередко сталкиваются с проблемой, связанной с полуавтоматической косильной головкой. Неисправности катушки могут быть следующие:

  • леска не удлиняется автоматически;
  • корд самопроизвольно выходит из катушки.

Если при легком ударе кнопкой катушки триммера о землю леска не удлиняется, то причины этого могут быть следующие.

Вариант 1 — произошло закусывание, т.е. зажатие корда между витками. Данная проблема обычно появляется, если пользователь наматывал леску на катушку неровно, с пересечением витков, либо наматывал ее с недостаточным натяжением. В последнем случае, при вращении косильной головки на больших оборотах под воздействием центробежной силы корд начинает затягиваться, в результате чего возможно межвитковое зажатие лески. Для устранения проблемы придется разобрать катушку на триммере и перемотать корд правильно, то есть ровными витками с хорошим натяжением.

Читайте так же:  Ремонт полок холодильника своими руками

Вариант 2 — слишком короткие концы выступают из головки. Леска может не выходить при ударе о землю, если ее концы, торчащие из головки, недостаточной длины (короткие). В таком случае центробежной силы недостаточно, чтобы леска вытянулась. Поэтому требуется остановить агрегат (заглушить двигатель или отключить электротриммер от сети) и вытянуть леску вручную, предварительно нажав на кнопку.

Вариант 3 — леска спаялась внутри косильной головки. Это приводит к тому, что катушка стопорится и не крутится при нажатии кнопки. В основном, это происходит по нескольким причинам: плохое качество корда, перегрев катушки при продолжительной работе агрегата, удар лески о твердые предметы.

  1. В первом случае корд сторонних производителей может быть сделан из некачественных и легкоплавких материалов, которые не выдерживают механическую и температурную нагрузку. Поэтому следует отдавать предпочтение “фирменным” лескам.
  2. Но, если вы все же приобрели леску неизвестного качества, и она часто спаивается во время работы, то можно последовать примеру некоторых пользователей, которые после заправки корда в катушку смачивают его либо силиконовой смазкой (из баллончика), либо минеральным маслом. Эта процедура намного уменьшает вероятность спаивания между собой витков лески.
  3. Также леска может спаяться, если во время кошения она ударяется о твердый предмет (камень, забор, сухую ветку и т.д.). В результате этого она немного растягивается и с большой скоростью втягивается обратно в головку. От трения корд нагревается, и витки его слипаются. Единственное, что можно сделать для устранения данной неисправности – это открыть катушку триммера и перемотать леску.

Бывают ситуации, когда пользователь триммера замечает очень быстрый расход лески. При этом он ни разу не бил кнопкой о землю для удлинения лески. Причиной того, что леска самопроизвольно удлиняется, обрезаясь о специальный нож на кожухе аппарата, может послужить отсутствие пружины в косильной головке. Часто начинающие пользователи косилок, пытаясь зарядить леску в катушку, забывают установить прижимную пружину в головку, или вовсе теряют ее при открывании крышки, и в дальнейшем, даже не подозревают о ее существовании.

Также леска может удлиняться без применения кнопки, если пружина ослабла. Если проверка пружины подтвердила этот факт, то под нее необходимо подложить несколько шайб, чтобы усилить ее прижимные свойства.

Владельцы триммеров, в основном новички, приходят в замешательство, граничащее с паникой, когда появляется надобность поменять режущий инструмент или леску в катушке. Очень часто при попытке открутить косильную головку пользователи просто приводят ее в негодность, не подозревая, что она откручивается в обратную сторону. Чтобы этого не произошло, если потребуется замена инструмента, рекомендуется ознакомиться с пошаговой инструкцией, приведенной далее.

    Прежде чем заправить леску в катушку, заглушите двигатель мотокосы или обесточьте электротриммер, чтобы избежать травм, которые могут возникнуть при случайном запуске вращения режущего инструмента.

  • Открутите насадку, закрепленную на валу редуктора. Чтобы это сделать, вал необходимо зафиксировать, совместив отверстия на шайбе и на оси, и вставив в них металлический прут или отвертку.
    Изображение - Ремонт катушки бензотриммера своими руками proxy?url=http%3A%2F%2Ftehnika.expert%2Fwp-content%2Fuploads%2F2017%2F10%2Fimage010
  • Открутите насадку. Следует знать, что резьба на валу левая. Поэтому крутить катушку триммера следует вправо, то есть по часовой стрелке.
  • Разберите косильную головку. Чаще всего крышка головки крепится на фиксаторах. Чтобы снять ее, потребуется эти фиксаторы утопить в корпус, отжимая края крышку. В случае, если на вашем триммере установлена полуавтоматическая косильная головка, имеющая кнопку снизу, то разборка насадки должна производиться аккуратно, поскольку можно потерять пружину, которая иногда вылетает при снятии крышки.
    Изображение - Ремонт катушки бензотриммера своими руками proxy?url=http%3A%2F%2Ftehnika.expert%2Fwp-content%2Fuploads%2F2017%2F10%2Fimage012

    Отрежьте необходимое количество лески. Обычно ее длина составляет 5 метров. Применяйте корд такого диаметра, какой указан в инструкции к инструменту. Не рекомендуется превышать максимальный диаметр лески, поскольку это приведет к повышенной нагрузке на двигатель и большему расходу бензина.
    Изображение - Ремонт катушки бензотриммера своими руками proxy?url=http%3A%2F%2Ftehnika.expert%2Fwp-content%2Fuploads%2F2017%2F10%2Fimage014

  • Найдите середину отрезка корда, сложив его пополам. У вас получится петля.
  • Внутри катушки прорезаны специальные пазы (могут быть отверстия). Вставьте петлю из лески в этот паз.
    Изображение - Ремонт катушки бензотриммера своими руками proxy?url=http%3A%2F%2Ftehnika.expert%2Fwp-content%2Fuploads%2F2017%2F10%2Fimage016
  • Намотайте леску на катушку, поворачивая ее против часовой стрелки. Заправлять корд нужно максимально ровно, витки должны ложиться без перекрытия и с хорошим натяжением. Когда намотка будет закончена, оставьте свободные концы лески длиной около 20 см и зафиксируйте их в пазах, находящихся на бортиках катушки.
    Изображение - Ремонт катушки бензотриммера своими руками proxy?url=http%3A%2F%2Ftehnika.expert%2Fwp-content%2Fuploads%2F2017%2F10%2Fimage018
  • Соберите косильную головку. Перед тем, как окончательно собрать насадку, не забудьте вставить пружину и шайбу (если она имеется). Установите катушку в корпус, а концы корда проденьте сквозь отверстия или проушины.
    Изображение - Ремонт катушки бензотриммера своими руками proxy?url=http%3A%2F%2Ftehnika.expert%2Fwp-content%2Fuploads%2F2017%2F10%2Fimage020
  • Оденьте крышку и зафиксируйте ее защелками.
    Изображение - Ремонт катушки бензотриммера своими руками proxy?url=http%3A%2F%2Ftehnika.expert%2Fwp-content%2Fuploads%2F2017%2F10%2Fimage022
  • Прикрутите насадку обратно на вал редуктора, также зафиксировав его отверткой. Закручивать катушку триммера потребуется влево (против ч. стрелки).
    Изображение - Ремонт катушки бензотриммера своими руками proxy?url=http%3A%2F%2Ftehnika.expert%2Fwp-content%2Fuploads%2F2017%2F10%2Fimage024
  • В продаже имеется большое количество триммерных головок (не автоматических), которые имеют невысокую цену и хорошее качество. Но иногда возникают ситуации, например, на даче, когда триммерная катушка сломалась, и ремонт ее невозможен, магазин далеко, а косить надо. В таком случае можно быстро, буквально за несколько минут, изготовить простую триммерную насадку для закрепления лески из обычной фанеры толщиной 10-12 мм.

    1. Возьмите кусок фанеры или текстолита и прочертите на нем окружность диаметром около 14 см.
    2. Вырежьте диск с помощью лобзика или ножовки по металлу.
    3. Просверлите в центре диска отверстие, подходящее по диаметру к валу редуктора. Не забудьте перед тем, как установить диск на вал, одеть на него шайбу.
    4. По краям диска можно прикрутить небольшие уголки или сделать по 1-2 отверстия на противоположных сторонах. Они будут служить для заправки в них лески.
    5. Чтобы зафиксировать леску, в фанеру можно вкрутить несколько шурупов.
    Читайте так же:  Ремонт мясорубки кенвуд mg 510 своими руками

    Такая самодельная косильная насадка закрепляется на валу с помощью гайки. Закрутить или открутить гайку без фиксации вала не получится. Чтобы заменить корд, достаточно будет отпустить шурупы, вставить отрезок лески необходимой длины и прижать ее снова.

    Также косильную насадку для закрепления на ней лески можно изготовить из металлического листа. Как это сделать, можно понять из следующего видео.

    Современные технологии и техника позволяют производить лучшие и оптимальные технические решения, которые становятся эффективными помощниками при обустройстве дачного или приусадебного участка. Зеленый газон и другие насаждения могут быстро разрастаться, для приведения в порядок придомовой территории и стрижки газонов используется бензокоса, которую по-другому называют мотокосой или триммером, бензокосилкой.

    Традиционные косы неудобны и небезопасны в применении, требуют значительных затрат времени и собственных сил, которые помогут сэкономить бензокосы, сочетающие в своей конструкции функциональность и практичность. На фото бензокос можно увидеть различные высокотехнологичные приспособления, которым присущ комплекс эксплуатационных характеристик, включающий такие параметры как повышенная производительность и длительный срок эксплуатации.

    Удобный и надежный триммер — это техническое приспособление, состоящее из отдельных механизмов, деталей и элементов, которые могут износиться, прийти в негодность и повредиться в ходе интенсивной эксплуатации.

    Даже при проведении регулярного технического осмотра, процедур по уходу и бережном хранении такие приспособления и их отдельные детали требуют починки и даже замены, все процедуры по ремонту можно произвести самостоятельно.

    Краткое содержимое статьи:

    Проще всего отдать бензокосу в ремонт, выделив из семейного бюджета определенную сумму средств, оперативный и качественный ремонт своими руками не менее прост и удобен при желании разобраться в конструкции бензокосы и исправить все неполадки.

    Изображение - Ремонт катушки бензотриммера своими руками proxy?url=http%3A%2F%2Flandshaftdizajn.ru%2Fwp-content%2Fuploads%2F2017%2F11%2FRemont-benzokosyi-2-1-233x200

    Изображение - Ремонт катушки бензотриммера своими руками proxy?url=http%3A%2F%2Flandshaftdizajn.ru%2Fwp-content%2Fuploads%2F2017%2F11%2FRemont-benzokosyi-3-1-233x200 Изображение - Ремонт катушки бензотриммера своими руками proxy?url=http%3A%2F%2Flandshaftdizajn.ru%2Fwp-content%2Fuploads%2F2017%2F11%2FRemont-benzokosyi-4-1-233x200

    Массовое и штучное изготовление триммеров основывается на использовании общепринятой технологии, типичная схема конструкции состоит из определенных элементов и частей, их важно знать при осуществлении самостоятельных ремонтных работ:

    • верхняя часть. Основа всей конструкции, где собраны все важные элементы, такие как стартер, карбюратор и двигатель бензокосы;
    • средняя часть. Полая штанга, внутри нее находится трос, соединяющий двигатель и редуктор, который приводит в движение режущую леску. В этой части находятся крепления для распределения веса всей конструкции и пояс для фиксации триммера на поясе человека, использующего триммер по назначению;
    • нижняя часть. В ней расположены редуктор и режущие элементы, которые скрыты под практичным кожухом, что защищает пользователя. Кожух обеспечивает повышенный уровень безопасности, предотвращая попадание в человека крупных фракций мусора, камешков и стекла во время работы с бензокосой.

    Изображение - Ремонт катушки бензотриммера своими руками proxy?url=http%3A%2F%2Flandshaftdizajn.ru%2Fwp-content%2Fuploads%2F2017%2F11%2FRemont-benzokosyi-1-2

    Точно зная внутреннее устройство и принцип работы триммера можно самостоятельно осуществить ремонтные мероприятия для конструкции или замену отдельных, пришедших в негодность узлов, используя инструкцию по ремонту.

    Самыми распространенными и часто встречающимися, подлежащими самостоятельному исправлению поломками агрегата можно назвать следующие проблемы:

    • неисправность двигателя, за счет которых бензокоса не заводится и не работает;
    • усиленная вибрация штанги мотокосы, что усложняет ее целевое использование;
    • увеличенный перегрев редуктора, его ускоренное нагревание в ходе эксплуатации;
    • медленное и слабое функционирование режущей лески при недостаточных оборотах;
    • засорение решетки стартера, вызывающее перегрев двигателя и его отказ от работы;
    • быстрое и частое засорение карбюратора за счет применения некачественного топлива;
    • засорение воздушного фильтра при несоблюдении мероприятий по уходу за устройством.

    Изображение - Ремонт катушки бензотриммера своими руками proxy?url=http%3A%2F%2Flandshaftdizajn.ru%2Fwp-content%2Fuploads%2F2017%2F11%2FRemont-benzokosyi-50-233x200

    Изображение - Ремонт катушки бензотриммера своими руками proxy?url=http%3A%2F%2Flandshaftdizajn.ru%2Fwp-content%2Fuploads%2F2017%2F11%2FRemont-benzokosyi-52-233x200 Изображение - Ремонт катушки бензотриммера своими руками proxy?url=http%3A%2F%2Flandshaftdizajn.ru%2Fwp-content%2Fuploads%2F2017%2F11%2FRemont-benzokosyi-38-233x200 Изображение - Ремонт катушки бензотриммера своими руками proxy?url=http%3A%2F%2Flandshaftdizajn.ru%2Fwp-content%2Fuploads%2F2017%2F11%2FRemont-benzokosyi-43-233x200 Изображение - Ремонт катушки бензотриммера своими руками proxy?url=http%3A%2F%2Flandshaftdizajn.ru%2Fwp-content%2Fuploads%2F2017%2F11%2FRemont-benzokosyi-45-233x200 Изображение - Ремонт катушки бензотриммера своими руками proxy?url=http%3A%2F%2Flandshaftdizajn.ru%2Fwp-content%2Fuploads%2F2017%2F11%2FRemont-benzokosyi-46-233x200 Изображение - Ремонт катушки бензотриммера своими руками proxy?url=http%3A%2F%2Flandshaftdizajn.ru%2Fwp-content%2Fuploads%2F2017%2F11%2FRemont-benzokosyi-48-233x200 Изображение - Ремонт катушки бензотриммера своими руками proxy?url=http%3A%2F%2Flandshaftdizajn.ru%2Fwp-content%2Fuploads%2F2017%2F11%2FRemont-benzokosyi-49-233x200 Изображение - Ремонт катушки бензотриммера своими руками proxy?url=http%3A%2F%2Flandshaftdizajn.ru%2Fwp-content%2Fuploads%2F2017%2F11%2FRemont-benzokosyi-51-233x200

    Все эти проблемы могут привести к тому, что прибор потеряет свою трудоспособность, прежде чем заказывать необходимые запчасти для безнокосы следует провести визуальный осмотр и диагностику прибора.

    Особенного внимания требуют отдельные запчасти и агрегаты приспособления, для их проверки не придется обращаться к профессиональному мастеру, комплекс диагностических мероприятий поможет своими руками выявить следствие возникновения потери работоспособности.

    Если двигатель триммера не запускается или глохнет сразу после запуска, при перегреве редуктора или в процессе функционирования устройства слышны посторонние шумы и явно ощущается вибрация важно произвести визуальный осмотр и выявить нерабочий узел.

    Для оптимизации подготовительных мероприятий перед ремонтом следует провести простую диагностику и поэтапно проверить:

    • наличие топлива в бачке и смазки в основных узлах;
    • исправность свечи зажигания и ее работоспособность;
    • чистоту топливного и воздушного фильтра мотокосы;
    • засоренность выпускного канала и сапуна устройства;
    • качество используемых горюче-смазочных материалов.

    Для определения функциональной работоспособности зажигания бензокосы, следует определить, работает ли свеча, протестировав появление искры при соприкосновении с корпусом функционального устройства.

    Саму свечу зажигания можно сменить на новую, предварительно проведя просушку свечного канала, при необходимости старый элемент тоже сушится, чистится специальными приспособлениями и возвращается на место.

    В процессе осмотра карбюратора стоит обращать внимание на возможное протекание применяемого топлива, для выявления проблем карбюратора необходимо осуществить следующие мероприятия:

    • продувка топливного шланга для устранения возможного засорения элемента;
    • проверка и замена прокладки, находящейся между двигателем и карбюратором;
    • определение герметичности и поддержания постоянного давления в агрегате.

    Изображение - Ремонт катушки бензотриммера своими руками proxy?url=http%3A%2F%2Flandshaftdizajn.ru%2Fwp-content%2Fuploads%2F2017%2F11%2FRemont-benzokosyi-12-233x200

    Изображение - Ремонт катушки бензотриммера своими руками proxy?url=http%3A%2F%2Flandshaftdizajn.ru%2Fwp-content%2Fuploads%2F2017%2F11%2FRemont-benzokosyi-1-3-233x200 Изображение - Ремонт катушки бензотриммера своими руками proxy?url=http%3A%2F%2Flandshaftdizajn.ru%2Fwp-content%2Fuploads%2F2017%2F11%2FRemont-benzokosyi-2-2-233x200 Изображение - Ремонт катушки бензотриммера своими руками proxy?url=http%3A%2F%2Flandshaftdizajn.ru%2Fwp-content%2Fuploads%2F2017%2F11%2FRemont-benzokosyi-4-2-233x200 Изображение - Ремонт катушки бензотриммера своими руками proxy?url=http%3A%2F%2Flandshaftdizajn.ru%2Fwp-content%2Fuploads%2F2017%2F11%2FRemont-benzokosyi-5-1-233x200 Изображение - Ремонт катушки бензотриммера своими руками proxy?url=http%3A%2F%2Flandshaftdizajn.ru%2Fwp-content%2Fuploads%2F2017%2F11%2FRemont-benzokosyi-6-233x200 Изображение - Ремонт катушки бензотриммера своими руками proxy?url=http%3A%2F%2Flandshaftdizajn.ru%2Fwp-content%2Fuploads%2F2017%2F11%2FRemont-benzokosyi-7-233x200 Изображение - Ремонт катушки бензотриммера своими руками proxy?url=http%3A%2F%2Flandshaftdizajn.ru%2Fwp-content%2Fuploads%2F2017%2F11%2FRemont-benzokosyi-8-233x200 Изображение - Ремонт катушки бензотриммера своими руками proxy?url=http%3A%2F%2Flandshaftdizajn.ru%2Fwp-content%2Fuploads%2F2017%2F11%2FRemont-benzokosyi-9-233x200 Изображение - Ремонт катушки бензотриммера своими руками proxy?url=http%3A%2F%2Flandshaftdizajn.ru%2Fwp-content%2Fuploads%2F2017%2F11%2FRemont-benzokosyi-10-233x200 Изображение - Ремонт катушки бензотриммера своими руками proxy?url=http%3A%2F%2Flandshaftdizajn.ru%2Fwp-content%2Fuploads%2F2017%2F11%2FRemont-benzokosyi-11-233x200 Изображение - Ремонт катушки бензотриммера своими руками proxy?url=http%3A%2F%2Flandshaftdizajn.ru%2Fwp-content%2Fuploads%2F2017%2F11%2FRemont-benzokosyi-14-233x200

    При необходимости собственноручно можно провести разборку и тщательную чистку узла, с использованием бензина, прочистка жиклера и каналов осуществляется применением сжатого воздуха.

    Изображение - Ремонт катушки бензотриммера своими руками proxy?url=http%3A%2F%2Flandshaftdizajn.ru%2Fwp-content%2Fuploads%2F2017%2F11%2FRemont-benzokosyi-3-2

    Редуктор передает вращательный момент от вала двигателя к режущему инструменту, его шестерни в процессе эксплуатации должны быть абсолютно чистыми и обязательно смазанными специальной смазкой.

    • Изображение - Ремонт катушки бензотриммера своими руками proxy?url=http%3A%2F%2Flandshaftdizajn.ru%2Fwp-content%2Fuploads%2F2017%2F11%2FDrovokol-svoimi-rukami-3-11

    Изображение - Ремонт катушки бензотриммера своими руками proxy?url=http%3A%2F%2Flandshaftdizajn.ru%2Fwp-content%2Fuploads%2F2017%2F11%2FRemont-benzokosyi-1-4

    Проведение технического осмотра собственными силами раз в сезон позволит избавиться от необходимости проводить ремонт редуктора или его замену, с приобретением дорогостоящего нового узла.

    Изображение - Ремонт катушки бензотриммера своими руками proxy?url=http%3A%2F%2Flandshaftdizajn.ru%2Fwp-content%2Fuploads%2F2017%2F11%2FRemont-benzokosyi-7-1

    Стартер необходим для приведения триммера в рабочее состояние, его диагностика заключается в проверке натяжения шнура сцепленного с зубьями катушки стартера, которые часто разрушаются при резком запуске.

    Читайте так же:  Ремонт ваз 211540 своими руками

    Изображение - Ремонт катушки бензотриммера своими руками proxy?url=http%3A%2F%2Flandshaftdizajn.ru%2Fwp-content%2Fuploads%2F2017%2F11%2FRemont-benzokosyi-6-1

    Нерабочий стартер в бензокосе не подлежит ремонту, его необходимо заменить на рабочий агрегат, в рамках проведения обязательного техосмотра или комплекса ремонтных мероприятий.

    Изображение - Ремонт катушки бензотриммера своими руками proxy?url=http%3A%2F%2Flandshaftdizajn.ru%2Fwp-content%2Fuploads%2F2017%2F11%2FRemont-benzokosyi-2-3

    Отдельного внимания и ухода требуют режущие элементы, которые всегда необходимо очищать от грязи и скошенной травы после эксплуатации. Регулярный осмотр и тщательная подготовка устройства к работе поможет избежать дорогостоящего и затратного по времени ремонта, всегда быть уверенным в работоспособности бензокосы.

    Изображение - Ремонт катушки бензотриммера своими руками proxy?url=http%3A%2F%2Fwww.kosikosa.com%2Fimage%2Fdata%2FKATUSHKI%2Favtomatik

    В этой статье мы детально опишем процедуру того, как снять катушку триммера. Пошаговая инструкция с прилагаемым видео поможет новичку и опытному пользователю самостоятельно изъять элемент системы и прочистить его или заменить на новый. Перед тем, как снять катушку триммера его обязательно нужно заглушить – для бензиновых образцов или отключить питание – для электротриммеров. Мы продемонстрируем одну традиционную схему демонтажа, но у разных моделей триммеров способ крепления катушки к инструменту может отличаться. Своими руками вы сможете не только снять старый образец катушки, но и поменять его на новый, если возникла такая необходимость. Итак, пошаговый сценарий:
    1. Отсоединяем инструмент от сети или выключаем двигатель (для бензокос).
    2. Аккуратно снимаем колпачок катушки, удерживающий на месте спиральную пружину.
    3. Нажимаем на фиксаторы, симметрично расположенные с двух сторон одной рукой, а второй аккуратно снимаем крышку.
    4. Ищем отверстие в чашке редуктора, расположенное сбоку или сверху, и совмещаем его с таким же отверстием в ступице вала.
    5. Используя ключ-шестигранник или металлический стержень – продеваем его в отверстие редуктора, исключая возможный проворот вала.
    6. Снимаем косильную шпульку, на которую наматывается леска.
    7. В глубине будет виден слегка утопленный винт. Его можно открутить крестоподобной либо шлицевой отверткой.
    8. Одной рукой придерживаем корпус головки, а второй, против часовой стрелки, откручиваем винт.
    9. Легким покачиванием – снимаем косильную головку. Даже если она немного закисла, прилагаем деликатно больше усилий и с теми же покачиваниями – снимаем её. Часто движения производятся по стрелке часов, но встречаются и катушки, что откручиваются в другую сторону.
    10. Сборка проходит в противоположной последовательности.

    Проводить снятие шпульки приходится в случаях её повреждения, намотке лески (что нежелательно и свидетельствует о неграмотном подборе снасти), а также, когда нужно намотать новый корд на новую катушку или же заменить режущую снасть. Купить катушку для триммера вам всегда недорого предложит магазин «KosiKosa».

    Снять триммерную головку нужно, придерживаясь элементарных правил в работе с мотокосой и электрическим аналогом, и главные из них мы назовем:

    Если вам нужно купить леску для триммера, то это вы сможете сделать на просторах нашего сайта, а как её правильно смонтировать и заменить – мы радо расскажем в наших статьях.

    Бензокоса является одним из главных инструментов дачника, используемого для быстрого приведения земельного участка в порядок. Приобретают данное орудие для скашивания травы на приусадебной территории и владельцы частных домов. Период активного применения бензокос и электрических триммеров приходится на летний период. Перед началом эксплуатации инструмент приводится в рабочее состояние: смазываются трущиеся детали, меняется режущая гарнитура, заливается в бак топливная смесь. Если двигатель совсем не заводится или быстро глохнет, не набирая достаточного количества оборотов, то приходится искать причины неполадок и устранять выявленные неисправности. Чтобы проводить ремонт бензокосы своими руками, надо разбираться в ее устройстве и принципе работы основных узлов. Данную информацию можно найти в инструкции по эксплуатации, которую производитель прикладывает к садовому оборудованию в обязательном порядке. Проверяйте наличие такого руководства при покупке бензопилы. Импортный инструмент должен сопровождаться инструкцией, написанной на русском языке.

    Длинная трубчатая штанга прикрепляется к редуктору двухтактного двигателя внутреннего сгорания. Внутри штанги проходит вал, передающий крутящий момент от бензинового мотора к режущему механизму. Леска или ножи вращаются с частотой от 10000 до 13000 оборотов в минуту. В защитном корпусе редуктора предусмотрено наличие отверстий, в которые с помощью шприца вводится смазка. Для удобства использования инструмента производитель оснащает его специальным регулируемым ремнем, перекидываемым через плечо.

    К бензокосам прилагается режущая гарнитура:

    • Леска, толщина которой варьируется от 1,6 до 3 мм, располагается в триммерной головке. Во время скашивания травы леска подвергается износу. Замена лески производится быстро и легко двумя способами: путем намотки лески того же диаметра на шпульку или путем установки новой катушки с уже намотанной леской.
    • Ножи стальные с двусторонней заточкой бензокосу для очищения участка от бурьяна, мелких кустарников, жесткой травы. Ножи различаются формой, а также количеством режущих поверхностей.

    На U-образной, D-образной или T-образной рукоятке, прикрепляемой к штанге, расположены рычаги управления бензокосой. Режущий механизм огражден специальным кожухом. Заправляются бытовые мотокосы смесью, приготавливаемой из бензина и масла, которая заливается в топливный бак. Устройство полупрофессиональных и бытовых мотокос, снабженных четырехкратным бензиновым двигателем, немного отличается. Схема заправки также иная: масло заливают в картер, а бензин – в бак.

    Отмеренный кусок лески складывается так, чтобы один конец был длиннее второго на 15 см. Петлю заводим в прорезь, имеющуюся на катушке, и начинаем наматывать по направлению, указанному стрелкой

    Если не удается завести бензокосу, то первым делом надо проверить наличие топлива в баке и его качество. Для заправки инструмента рекомендуется использовать качественный бензин, приобретенный на автозаправочных станциях, марка которого должна быть не ниже АИ-92. Экономия на дешевом топливе может привести к поломке цилиндро-поршневой группы, на ремонт которой может уйти треть от стоимости самой мотокосы. Не менее важно и правильно готовить топливную смесь из бензина и масла. Пропорциональное соотношение данных компонентов смеси указано производителем в руководстве. Не стоит готовить топливную смесь в больших объемах, так как при долгом хранении теряются ее свойства. Лучше использовать свежеприготовленную смесь.

    Читайте так же:  Косметический ремонт гаража своими руками

    При приготовлении топливной смеси масло заливаем в бензин с помощью медицинского шприца, позволяющего точно соблюсти необходимую пропорцию компонентов

    Загрязнение топливного фильтра в баке может также препятствовать работе двигателя бензокосы. Поэтому при возникновении проблем с запуском мотора проверьте состояние фильтра. При необходимости произведите замену фильтра. Запрещается входящий патрубок оставлять без топливного фильтра.

    Также в проверке нуждается и воздушный фильтр. При загрязнении деталь снимается, в полевых условиях промывается в бензине и ставится на место. На даче или дома фильтр можно промыть в воде, используя моющие средства. После этого фильтр прополаскивается, отжимается и сушится. Высушенный фильтр смачивают небольшим количеством масла, используемого для приготовления топливной смеси. Излишки масла удаляются путем сжатия фильтра руками. Затем деталь устанавливается на место. Снятая крышка ставится обратно и закрепляется винтами.

    Воздушный фильтр, промытый в топливной смеси, отжатый и высушенный, устанавливают на место в пластмассовый корпус и закрывают крышкой

    Как делается данная процедура более подробно вы можете посмотреть на видео:

    Если все вышеперечисленные процедуры проведены, а двигатель не заводится, то отрегулируйте его обороты на холостом ходу, подкручивая винт карбюратора. В видеоролике, размещенному в начале статьи, этому вопросу уделяется внимание.

    1. Инструмент положите на бок таким образом, чтобы воздушный фильтр находился вверху. При таком расположении бензопилы обеспечивается попадание топливной смеси точно в низ карбюратора. С первой попытки заведется мотор, если вы перед запуском снимите воздушный фильтр и зальете в карбюратор несколько капель смеси, после чего установите демонтированные детали на место. Метод проверен на практике.
    2. Если первый совет не дает результата, то, скорее всего, проблема в свече зажигания. В этом случае выкрутите свечу и проверьте ее работоспособность, а также просушите камеру сгорания. Свечу, не подающую признаков жизни, замените новой.
    3. Если свеча зажигания находится в исправном состоянии, фильтры чистые и топливная смесь свежая, то можно воспользоваться универсальным способом запуска двигателя. Закройте воздушную заслонку карбюратора и дерните ручку стартера один раз. Затем откройте заслонку и дерните стартер еще 2-3 раза. Повторите процедуру от трех до пяти раз. Двигатель обязательно заведется.

    Некоторые с такой силой дергают ручку, что приходится производить ремонт стартера бензокосы своими руками. Это возможно только в случае порыва тросика или поломки ручки троса. В других случаях рекомендуется проводить замену стартера. Данный узел продается в сборе.

    • Остановите работу двигателя и подождите, пока он остынет.
    • Отсоедините высоковольтный провод от свечи зажигания.
    • Выкрутите деталь, используя специальный ключ.
    • Осмотрите свечу зажигания на предмет замены. Деталь меняется, если она неисправна, сильно загрязнена, имеет трещину на корпусе.
    • Проверьте зазор между электродами. Его величина должна составлять 0,6 мм.
    • Новую свечу, вставленную в двигатель, затяните ключом.
    • Проведите установку высоковольтного провода на центральный электрод свечи.

    Как видите, ничего сверхсложного в данной процедуре нет.

    Новая свеча зажигания для двухтактного двигателя внутреннего сгорания бензиновой косы устанавливается взамен старой детали, вышедшей из строя

    После запуска мотор может глохнуть в том случае, если неправильно настроен карбюратор или произошла его разрегулировка. По каким признакам можно понять, что причина действительно кроется в этом? Очень просто, по вибрациям, которые будут отчетливо ощущаться при работе бензокосилки. Провести регулировку подачи топлива можно своими руками, выполнив все, что написано в инструкции по эксплуатации инструмента.

    Мотор может глохнуть из-за засорившегося топливного клапана. Причина устраняется путем его прочистки. Если бензокоса завелась, а потом резко заглохла, значит, затруднена подача топлива в карбюратор. Ослабьте клапаны карбюратора, чтобы обеспечить свободный подход топлива к нему в нужном количестве.

    При излишнем подсосе воздуха также может заглохнуть двигатель. Прибавьте оборотов двигателю, чтобы пузыри воздуха вышли быстрее из топливной системы агрегата. Еще обязательно проверьте целостность топливозаборного шланга. В случае обнаружения механических повреждений (трещин, проколов и т.п.), замените деталь.

    В период эксплуатации бензокосы следите за состоянием системы охлаждения двигателя. Каналы, имеющиеся в корпусе стартера, а также ребра цилиндра, должны быть всегда чистыми. Если игнорировать это требование и продолжать эксплуатировать мотокосу, то можно вывести двигатель из строя из-за перегрева.

    Грамотный уход за бензиновой косой в период эксплуатации позволяет использовать ее несколько сезонов подряд без проведения серьезного ремонта

    Перед очисткой дайте двигателю остыть. Возьмите щетку с мягким ворсом и очистите от грязи внешнюю поверхность. Очищение пластмассовых деталей производится растворителями, в том числе и керосином, или специальными моющими средствами.

    По истечению летнего сезона бензокоса должна быть подготовлена к длительному хранению. Для этого из бака сливается топливная смесь. Затем запускается двигатель с целью выработки остатков горючего в карбюраторе. Весь инструмент хорошо очищается от загрязнений и отправляется на «зимнюю спячку».

    Как видите, провести ремонт неисправностей бытовой бензокосы можно вполне своими силами. В сервисные службы стоит обращаться в случае серьезных поломок. При этом следует соотнести стоимость ремонта с ценой новой бензокосы. Возможно, целесообразнее будет купить новый инструмент.

    Изображение - Ремонт катушки бензотриммера своими руками photo3432
    Автор статьи: Артем Кондратьев

    Добрый день! Я Артем. Чуть меньше 9 лет работаю слесарем и мне нравиться работать руками. Когда создаешь новые полезные вещи или возвращаешь к жизни сломанные предметы. Разве это не прекрасно? Рекомендую, перед реализацией идей с моего сайта, проконсультироваться со специалистами. Удачного рабочего дня!

    Обо мнеОбратная связь
    Оцените статью:
    Оценка 5 проголосовавших: 3

    ОСТАВЬТЕ ОТВЕТ

    Please enter your comment!
    Please enter your name here
