Ремонт коробки ваз 2101 своими руками

Схема коробки переключения передач Ваз 2101: 1 – вилка включения заднего хода; 2 – оттяжная пружина рычага переключения передач; 3 – направляющая чашка рычага; 4 – шаровая опора рычага; 5 – рычаг переключения передач; 6 – сферическая шайба; 7 – пружина рычага; 8 – стопорное кольцо; 9 – запорная втулка демпфера; 10 – упругие втулки демпфера; 11 – дистанционная втулка демпфера; 12 – упорная подушка демпфера; 13 – стержень рычага переключения передач; 14 – вилка включения третьей и четвертой передач; 15 – вилка включения первой и второй передач; 16 – шток вилки включения первой и второй передач; 17 – шток вилки включения третьей и четвертой передач; 18 – шток вилки включения заднего хода; 19 – блокировочные сухари; 20 – крышка фиксаторов; 21 – втулка; 22 – пружина фиксатора; 23 – шарик фиксатора; 24 – задняя крышка коробки передач; 25 – включатель фонаря заднего хода Ваз 2101; 26 – дистанционная втулка штока вилки заднего хода.

Устройство первичного вала Ваз 2101: 1 – стопорное кольцо; 2 – пружинная шайба; 3 – подшипник; 4 – первичный вал; 5 – пружина синхронизатора; 6 – блокирующее кольцо синхронизатора; 7 – стопорное кольцо; 8 – подшипник.

Устройство вторичного вала Ваз 2101: 1 – стопорное кольцо; 2 – пружинная шайба; 3 – ступица синхронизатора; 4 – муфта синхронизатора; 5 – стопорное кольцо; 6 – блокирующее кольцо синхронизатора; 7 – пружина синхронизатора; 8 – шайба; 9 – шестерня III передачи; 10 – вторичный вал; 11 – шестерня II передачи; 12 – шайба; 13 – пружина синхронизатора; 14 – блокирующее кольцо; 15 – стопорное кольцо; 16 – ступица синхронизатора; 17 – муфта синхронизатора; 18 – стопорное кольцо; 19 – блокирующее кольцо синхронизатора; 20 – пружина синхронизатора; 21 – шайба; 22 – шестерня I передачи; 23 – втулка шестерни I передачи; 24 – подшипник; 25 – шестерни заднего хода; 26 – пружинная шайба; 27 – стопорное кольцо; 28 – шестерня привода спидометра; 29 – задний подшипник; 30 – сальник; 31 – фланец эластичной муфты; 32 – гайка; 33 – уплотнитель; 34 – центрирующее кольцо; 35 – стопорное кольцо.

Устройство рычага переключения передач Ваз 2101: 1 – болт оттяжной пружины; 2 – шайба; 3 – оттяжная пружина; 4 – прокладка; 5 – направляющая чашка; 6 – прокладка; 7 – шайба; 8 – ограничительный болт; 9 – рычаг переключения передач; 10 – шаровая опора; 11 – сферическая шайба; 12 – пружина; 13 – опорная шайба; 14 – стопорное кольцо; 15 – прокладка; 16 – фланец; 17 – пружинная шайба; 18 – гайка; 19 – манжета; 20 – внутренний чехол; 21 – стержень рычага; 22 – рукоятка; 23 – упорная подушка; 24 – упругая втулка; 25 – дистанционная втулка; 26 – упругая втулка; 27 – запорная втулка.

Для замены деталей коробки переключения передач Ваз 2101 ее необходимо частично или полностью разобрать, для этого следуете данной инструкции: Промойте коробку передач и установите ее на стенде. Слейте масло и снимите картер КПП с прокладкой. Снимите вилку привода выключения сцепления, а с направляющей втулки передней крышки коробки передач – муфту в сборе с подшипником и соединительной пружиной. Снимите картер сцепления (колокол) с прокладкой и передней крышкой коробки передач вместе с сальником и пружинной шайбой. Снимите привод спидометра Ваз 2101 с прокладкой и выключатель фонаря заднего хода, соблюдая осторожность, чтобы не деформировать его корпус. Выверните болт крепления вилки переключения третьей и четвертой передач. Установите на первичный вал фиксатор 41.7816.4068 или одновременно включите две передачи. Это предотвратит проворачивание первичного, вторичного и промежуточного валов и позволит выполнить последующие операции по разборке.

Снимите стопорное кольцо с конца вторичного вала коробки передач

Разогнув стопорную шайбу, отверните гайку на несколько оборотов, чтобы сдвинуть центрирующее кольцо эластичной муфты, и снова заверните гайку. Выталкивателем со съемником снимите с конца вторичного вала центрирующее кольцо эластичной муфты карданного вала

Снимите с конца вторичного вала уплотнитель центрирующего кольца эластичной муфты, отверните гайку и съемником снимите фланец эластичной муфты. Снимите заднюю крышку коробки передач, отвернув гайки ее крепления и винт ограничения поперечного хода рычага, а также передвинув влево рычаг переключения передач, чтобы освободить его от штоков включения передач. Снимите со вторичного вала задний подшипник. Снимите ведущую шестерню привода спидометра. Снимите со штока включения заднего хода вилку с дистанционной втулкой, а с оси – промежуточную шестерню заднего хода

Снимите стопорное кольцо ведущей шестерни заднего хода Ваз 2101 с промежуточного вала; снимите шестерню и пружинную шайбу. Снимите стопорное кольцо ведомой шестерни заднего хода со вторичного вала, прижимая оправкой пружинную шайбу, чтобы снять нагрузку со стопорного кольца. Снимите ведомую шестерню заднего хода и пружинную шайбу. С помощью фигурных оправок типа отверток и стержневых выколоток выньте из картера коробки передач передний и задний подшипники промежупромежуточного вала. На внутренних кольцах двухрядного переднего подшипника нанесите метки, по которым эти кольца устанавливайте на прежние места в наружном кольце подшипника

Выньте из картера коробки передач промежуточный вал, наклоняя его, как показано на рисунке. Снимите крышку фиксаторов штоков вместе с прокладкой, выньте пружины и шарики фиксаторов. Выньте из картера коробки передач шток заднего хода, шток вилки переключения третьей и четвертой передач. Отверните болт крепления вилки первой и второй передач, выньте шток и вилки. Вынимая штоки, одновременно удалите три блокировочных сухаря

Отверните винты крепления стопорной пластины промежуточного подшипника вторичного вала дрель-отверткой и снимите стопорную пластину промежуточного подшипника вторичного вала и ось промежуточной шестерни заднего хода

С помощью оправок выньте первичный вал вместе с подшипником и кольцом синхронизатора и снимите игольчатый подшипник с переднего конца вторичного вала

Выбейте из промежуточного подшипника Ваз 2101 вторичный вал, выньте промежуточный подшипник и, наклонив, как показано на рисунке, извлеките из картера вторичный вал в сборе с шестернями, муфтами и кольцами синхронизаторов. Снимите с вала муфту синхронизатора третьей и четвертой передач.

Для разборки первичного вала Ваз 2101 выполните следующее: Cнимите стопорное кольцо, блокирующее кольцо и пружину синхронизатора. Установите вал на пресс и, сжав оправкой пружинную шайбу, снимите стопорное кольцо, затем пружинную шайбу и подшипник.

Для разборки вторичного вала КПП Ваз 2101 выполните следующие действия: Снимите с задней стороны вала шестерню первой передачи с втулкой, ступицу со скользящей муфтой переключения первой и второй передач, шестерню второй передачи вместе с блокирующим кольцом синхронизатора

Установите вторичный вал с оправкой на пресс, подложите под шестерню третьей передачи опорные полукольца, и, нажимая оправкой на пружинную шайбу, снимите стопорное кольцо 2, затем пружинную шайбу, ступицу скользящей муфты переключения третьей и четвертой передач и шестерню тертьей передачи.

Для разборки рычага переключения передач Ваз 2101 и задней крышки снимите манжету, чехол рычага, затем стопорное кольцо, шайбу, пружину и сферическую шайбу. Отверните гайки крепления фланца, отсоедините оттяжную пружину рычага от ушка болта и снимите рычаг вместе с фланцем, опорой и чашкой.

Ремонт и сборка КПП Ваз 2101 выполняется в последовательности, обратной раборки с учетом замены старых дефектных детелей на новые. После установка коробки переключения передач на Ваз 2101 обязательно залейте трансмиссионное масло!

Когда появились проблемы с коробкой передач, её необходимо немедленно решать. Если запустить данный процесс, можно потерять возможность ремонта коробки передач, а нужна будет уже непосредственно замена.

Ремонт коробки передач ВАЗ 2106 своими руками

Внимание. Коробка передач состоит из большого количества деталей, многие из них похожи, поэтому для облегчения сборки детали следует раскладывать на листах бумаги по порядку и обязательно подписывать каждую.

1. Сливаем из коробки передач масло.

2. Снимаем коробку передач.

3. Снимаем вилку привода выключения сцепления и подшипник выключения сцепления.

4. Тщательно очищаем от грязи, моем картер коробки передач щеткой и горячей водой с моющим средством снаружи и ставим ее на верстак картером сцепления вниз.

5. Двумя отвертками разводим секторы распорной втулки и…

6. …снимаем ее и резиновую втулку демпфера.

7. Снимаем эластичную муфту и фланец со вторичного вала коробки передач.

8. Головкой «на 13» отворачиваем две гайки крепления опоры.

10. Головкой «на 10» отворачиваем гайку крепления привода спидометра…

11. ..и снимаем привод спидометра.

12. Ключом «на 22» отворачиваем выключатель света заднего хода…

14. Ключом «на 13» отворачиваем упор перемещения рычага переключения передач.

15. Головкой «на 13» отворачиваем две гайки крепления кронштейна.

16. Снимаем кронштейн и вынимаем болт с квадратной головкой.

17. Головкой «на 13» отворачиваем остальные гайки крепления задней крышки коробки передач.

18. Снимаем заднюю крышку, передвинув рычаг переключения вправо, чтобы освободить его от штоков включения передач.

19. Осторожно, стараясь не повредить, снимаем прокладку задней крышки.

20. Cнимаем задний подшипник.

21. Снимаем ведущую шестерню привода спидометра и ее фиксатор – стальной шарик.

22. Снимаем вилку включения заднего хода и промежуточную шестерню заднего хода.

23. Снимаем со штока включения заднего хода дистанционную втулку.

24. Съемником снимаем стопорное кольцо с промежуточного вала.

25. Снимаем ведущую шестерню заднего хода и пружинную шайбу.

26. Съемником снимаем стопорное кольцо со вторичного вала.

27. Снимаем ведомую шестерню заднего хода и пружинную шайбу.

28. Ударной отверткой отворачиваем четыре винта крепления стопорной пластины подшипника и оси промежуточной шестерни заднего хода.

29. Снимаем стопорную пластину.

30. Вынимаем ось промежуточной шестерни заднего хода.

31. Головкой «на 10» отворачиваем десять гаек крепления нижней крышки.

32. Снимаем крышку. Кладем коробку передач на бок.

33. Головкой «на 13» отворачиваем одну гайку, …

34. …а головкой «на 17» – шесть гаек крепления картера сцепления к коробке передач.

35. Разъединяем картеры и снимаем прокладку.

36. Головкой «на 13» отворачиваем два болта крепления крышки фиксаторов штоков.

37. Снимаем крышку и извлекаем из отверстий три пружины и три шарика.

38. Вынимаем шток вилки включения заднего хода.

39. Головкой «на 10» отворачиваем болт, крепящий вилку включения I и II передач.

40. Вынимаем штоки, одновременно удаляя блокировочные сухари.

41. Вынимаем шток вилки включения I и II передач.

42. Головкой «на 10» отворачиваем болт, крепящий вилку включения III и IV передач.

43. Вынимаем шток вилки включения III и IV передач.

44. Нажав на муфты, включаем сразу две передачи и ключом «на 19» отворачиваем болт крепления переднего подшипника промежуточного вала.

45. Поддев двумя отвертками за стопорное кольцо, вынимаем передний подшипник промежуточного вала.

46. Выталкиваем наружу задний подшипник промежуточного вала.

47. Наклонив, вынимаем промежуточный вал из картера коробки передач.

48. Вынимаем две вилки переключения передач.

49. Поддев отверткой, вынимаем первичный вал в сборе с подшипником и кольцом синхронизатора.

50. Снимаем игольчатый подшипник со вторичного вала.

51. Поддев отверткой, извлекаем шпонку с задней части вторичного вала.

52. Поддев двумя отвертками, снимаем задний подшипник вторичного вала.

53. Вынимаем вторичный вал из картера коробки передач.

54. Вертикально устанавливаем вторичный вал, зажав его в тисках через картонные прокладки. Снимаем муфту синхронизатора III и IV передач.

55. Съемником снимаем стопорное кольцо…

56. …и снимаем ступицу синхронизатора и пружинную шайбу.

57. Поддев отверткой, снимаем стопорное кольцо, а также блокирующее кольцо и пружину синхронизатора.

58. Снимаем шестерню III передачи.

59. Оперев шестерню I передачи на жесткое основание, молотком через проставку из мягкого металла выбиваем вторичный вал…

60. …и снимаем с него шестерню II передачи в сборе, муфту синхронизатора I и II передач, ступицу синхронизатора, шестерню I передачи в сборе и втулку шестерни I передачи.

61. Элементы синхронизаторов I, II и IV (на первичном валу) передач разбираются аналогично синхронизатору III передачи.

62. Для снятия подшипника первичного вала съемником разжимаем стопорное кольцо…

63. …и снимаем его вместе с пружинной шайбой.

64. Оперев подшипник на жесткое основание, молотком через выколотку из мягкого металла выбиваем первичный вал.

65. Для снятия рычага переключения передач с задней крышки картера коробки передач отсоединяем от рычага возвратную пружину.

66. Ключом «на 10» отворачиваем три гайки крепления шаровой опоры рычага и…

67. …снимаем рычаг со шпилек.

68. Для замены манжеты ведущего (первичного) вала выбиваем выколоткой манжету через отверстие в передней крышке коробки передач и…

Тщательно промываем все детали в керосине или дизельном топливе и осматриваем их. На зубьях шестерен и муфт не должно быть сколов, задиров, усталостных выкрашиваний и заметного износа. Поверхности валов, осей и штоков переключения передач должны быть совершенно гладкими, без задиров, раковин и сильного износа. На картере не должно быть трещин и забоин, а в расточках под подшипники – износа и следов проворачивания. На шлицах валов недопустимы коррозия и следы смятия и заедания. Незначительные повреждения можно устранить мелкой шкуркой с последующей полировкой, но лучше заменить поврежденные детали новыми.

Все подшипники качения, как шариковые, так и роликовые, должны быть в безукоризненном состоянии, их радиальный люфт не должен превышать 0,05 мм, на дорожках и телах качения недопустимы любые дефекты. Сепараторы не должны иметь разрывов, касаний колец и оплавлений (у пластмассовых). Вообще, если «пробег» коробки превышает 120 тыс. км и производится ремонт агрегата с разборкой, все подшипники лучше заменить новыми независимо от их состояния, особенно если были замечены сильные повреждения шестерен и муфт включения передач. Манжеты заменяем новыми в любом случае. При сборке смазываем все детали коробки, в т.ч. гнезда подшипников и сами подшипники трансмиссионным маслом, стыки картера и крышек покрываем тонким слоем маслостойкого герметика, а детали механизма переключения – смазкой ШРУС-4.

Собираем коробку передач в порядке, обратном разборке. Пружина фиксатора штока вилки заднего хода отличается от других жесткостью и имеет черное покрытие. Перед установкой рабочую поверхность манжет покрываем тонким слоем смазки Литол-24. Болт зажимной шайбы подшипника промежуточного вала затягиваем моментом 8,1–10,0 кгс.м. Гайку заднего конца вторичного вала затягиваем моментом 6,8–8,4 кгс.м.

Автомобили ВАЗ модели 2101-07 и 2108-15 комплектуются механическими коробками передач с 4-мя и 5-ю ступенями, имеют неплохой ресурс по пробегу и достаточно хорошие технические характеристики.

Коробки передач на всех вазовских авто не отличаются особой сложностью, и многие автовладельцы ремонтируют агрегат своими руками.

На ВАЗ-классике и переднеприводных вазовских моделях коробка передач может выходить из строя по различным причинам:

• в картере залито недостаточно масла, или его нет совсем (вытекло);
• автомобиль эксплуатируется с нарушением правил эксплуатации (например, водитель сделал переключение с четвертой сразу на первую передачу);
• детали трансмиссии выработали свой ресурс;
• ремонт КПП произведен с нарушением технологий, выполнен некачественно;
• коробка ремонтировалась с применением дефектных, низкокачественных запчастей.

Есть признаки, сигнализирующие о том, что МКПП неисправна:

• под нагрузкой вылетает одна из скоростей (в некоторых случаях может вылетать несколько передач);
• в КПП появился шум (хруст, вой);
• скорости (одна или несколько) стали переключаться с трудом, в некоторых случаях одна из передач не включается вовсе;
• течет трансмиссионное масло (лопнул корпус коробки передач, в картере создается повышенное давление, порвалась прокладка в соединении).

Если дефект не связан с рычагом или кулисой переключения скоростей, ремонт МКПП ВАЗ выполняется со снятием и установкой узла. Для определения причины неисправности после разборки производится дефектовка – внешним осмотром и замерами определяется детали, подлежащие замене.

На автомашины «Жигули Классика» с завода устанавливаются как четырехступенчатые, так и пятиступенчатые МКПП – агрегаты вполне надежные и неприхотливые к заливаемому маслу, условиям эксплуатации. Болезнь «пятиступок» – вылет пятой скорости, шестерня 5-й передачи слабая, и быстро изнашивается. 4-ст. КПП более «живучие», ломаются они только по истечению срока службы или в результате варварской обращения с ними.

Для того чтобы осуществить ремонт КПП ВАЗ 2107 4-ст., сначала необходимо снять коробку. Поступаем следующим образом:

• ставим автомобиль на яму (подъемник);
• сливаем трансмиссионное масло с коробки;
• в салоне вынимаем рычаг переключения скоростей;
• демонтируем карданный вал, отсоединяем приемную трубу глушителя от картера;
• от днища кузова отсоединяем траверс;

Далее производим разборку трансмиссионного узла:

Осматриваем детали и производим дефектовку – ставим новые запчасти, собираем КПП.

Четырехступенчатые коробки передач ВАЗ 2108-09 устанавливались только на первых моделях «восьмерок» и «девяток», в основном на этих машинах шли «пятиступки». Частая болезнь МКПП 2109 – шум на различных скоростях, достаточно часто он возникает на холостом ходу, без выжима сцепления. Если при нажатии на педаль сцепления гул пропадает, причиной неисправности является подшипник первичного вала. Шумят коробки из-за неправильно выбранного для заливки масла. Многие автовладельцы в коробку заливает моторное масло, но оно слишком жидкое, обладает для деталей КПП недостаточными смазочными свойствами. Впрочем, и на моторном масле МПП может не шуметь – это дело случая. И все-таки рекомендуется использовать специальное трансмиссионное масло для переднеприводных авто, так меньше будет проблем с трансмиссией.

Ремонт КПП ВАЗ 2109 также проводится со снятием узла, после съема коробки разбираем ее:

• в первую очередь демонтируем кронштейн, на котором крепится трос сцепления;
• демонтируем заднюю крышку;
• раскручиваем гайки, удерживающие 5-ую передачу (ключ или головка 32 мм), крепления располагаются на хвостовиках валов (2 шт.);
• откручиваем болтик вилки 5-й передачи, демонтируем вилку одновременно вместе с муфтой;
• с другого вала демонтируем саму пятую передачу с синхронизатором;
• выкручиваем четыре винта, снимаем фиксирующую пластину;
• сбоку корпуса удаляем три фиксатора штоков (шарики и пружинки);
• разжимами демонтируем стопорные кольца подшипников;
• откручиваем гайки крепежа корпуса к «колоколу» (13 гаек), располовиниваем корпуса;
• выкручиваем болты вилок передач, вытаскиваем штоки, а затем и вилки;
• демонтируем промшестерню заднего хода;
• теперь вынимаем сразу оба вала;
• дифференциал с большой шестерней также снимается легко, руками;
• демонтируем механизм переключение скоростей;
• теперь осталось разобрать сами валы, произвести дефектовку, поставить на место новые запчасти и собрать коробку.

Коробка передач на модели 2114 устанавливается практически такая же, как и на машинах 2108/2109/21099. Такой коробкой передач «четырнадцатая» комплектовалась до 2010 года, а затем на эти автомобили стали ставить МКПП «десяточного» типа нового образца (с увеличенным колоколом), с одной небольшой разницей – механизм выбора передач был взят от КПП 2108.

Коробки передач 2108-09 примерно до 1995 года шли без щупов, уровень масла в них проверялся откручиваем пробки контрольного отверстия сбоку корпуса. На моделях 2113-14-15 до 2010 года стоит практически та же МКПП 2109 нового образца (с масляным щупом), поэтому ремонт КПП ВАЗ 2114 выполняется точно так же, что и на «девяточной» коробке.

Коробка передач ВАЗ 2110 (2111/2112) во многом очень похожа на КПП 2109, разница у них в следующем:

• на корпусе «десяточной» коробки стартер крепится двумя шпильками, на моделях 2109-09-14-15 – тремя шпильками;
• задняя втулка стартера 2109 расположена в корпусе МКПП, на «десятке» этой втулки в корпусе коробки нет.

Если ремонт КПП ВАЗ 2110 не имеет смысла, допустим, для восстановления ее работоспособности требуется много запчастей, при желании можно поставить КПП от «девятки», ну тогда будет нужно на «десятку»:

• установить маховик от 2108;
• заменить стартер 2110 на 2108-09.

Коробка передач внедорожника Chevrolet Нива конструктивно очень похожа на «классическую пятиступку» 2107, поэтому принципиально ремонт КПП ВАЗ 2123 практически ничем не отличается от ремонта МКПП ВАЗ-Классика – разборка и сборка производится приблизительно в таком же порядке. Если родная «шевинивская» коробка пришла полностью в негодность, при желании на машину можно установить КПП 5-ст. 2107 или «Нива» 21213/21214, но потребуются некоторые переделки.

Разборка и сборка КПП особой сложности не представляет, здесь главное – ничего не перепутать и все детали правильно установить на свои места. Важно другое – самая основная проблема в ремонте КПП ВАЗ своими руками заключается в точном определении причины неисправности, и если не заменить все дефектные детали, неполадка не будет устранена, и работу придется переделывать.

Некоторые советы по самостоятельному ремонту коробок передач автомобилей ВАЗ:

• прежде чем приступать к работе, необходимо запастись мануалами, почитать необходимую информацию – не исключено, что в одном издании процесс разборки и сборки узла будет описан в неполном объеме;
• разбирать и собирать МКПП следует не торопясь, аккуратно, лишний раз сверяя свои действия с инструкцией;
• перед разборкой следует запастись различными коробочками, и складывать в них разобранные части в определенном порядке – даже если многие детали будут заменены, так легче будет собирать КПП;
• дефектовку следует проводить очень тщательно – обращать внимание не только на изношенность зубьев шестерен, но и на состояние всех валов – у них могут быть изношены посадочные места под шестерни;
• если состояние детали находится под сомнением, лучше ее заменить сразу, в таком случае не придется лишний раз снимать/ ставить, разбирать/ собирать коробку передач;
• на переднеприводных ВАЗ очень важно залить в КПП качественное трансмиссионное масло (специальное для переднеприводных авто) – при использовании некачественного масла в МКПП может возникнуть шум (вой);
• на моделях ВАЗ 2108-15 шестерню и муфту 5-й передачи можно заменить, не снимая коробки, для замены нужно вывесить силовой агрегат и снять заднюю крышку трансмиссии.

Для выполнения работ потребуется фиксирующий клей, ударная отвертка, сальники первичного и вторичного валов, комплект прокладок, динамометрический ключ.

1. Сливаем масло из коробки передач (см. “Коробка передач – проверка уровня и замена масла”).

2. Снимаем коробку передач (см. “Коробка передач – снятие и установка”).

3. Очищаем щеткой и промываем наружную поверхность коробки керосином или уайт-спиритом.

4. Снимаем с коробки передач муфту выжимного подшипника и вилку выключения сцепления (см. “Детали сцепления – снятие и установка”).

5. Отсоединяем эластичную муфту карданного вала от фланца на вторичном валу коробки (см. “Карданная передача – разборка и сборка”).

6. Снимаем фланец эластичной муфты с вторичного вала коробки передач (см. “Сальник вторичного вала – замена”).

7. Отсоединяем опору силового агрегата с поперечиной от задней крышки коробки передач (см. “Опоры силового агрегата – замена”).

8. Снимаем привод спидометра (см. “Привод спидометра – замена”).

9. Снимаем выключатель фонарей заднего хода (см. “Выключатель фонарей заднего хода – проверка и замена”).

10. Снимаем с шаровой опоры рычага переключения передач манжету.

11. Ключом на 10 мм отворачиваем три гайки крепления корпуса рычага переключения передач к задней крышке картера.

12. Снимаем со шпилек корпус рычага и уплотнительную прокладку А под ним.

13. Торцовым ключом на 13 мм отворачиваем две гайки крепления кронштейна приемной трубы системы выпуска отработавших газов.

14. Снимаем кронштейн и вынимаем находящийся под ним закладной болт с четырехгранной головкой.

15. Торцовым и накидным ключами на 13 мм отворачиваем пять гаек крепления задней крышки.

16. Торцовым ключом на 10 мм отворачиваем десять гаек крепления нижней крышки.

17. Снимаем крышку и находящуюся под ней прокладку.

18. Некоторые гайки отворачиваются вместе со шпильками. В этом случае, промыв резьбовые отверстия и шпильки растворителем, наносим согласно инструкции фиксирующий клей и устанавливаем шпильки на место.

19. Ключом на 13 мм отворачиваем оставшуюся гайку крепления задней крышки, расположенную внутри картера.

20. Чтобы облегчить снятие задней крышки, отверткой утапливаем шток включения I-й и II-й передач. При этом включается вторая передача.

21. Обстукивая крышку молотком с резиновым или деревянным бойком по периметру плоскости крепления, отсоединяем ее от картера коробки.

22. Снимаем со шпилек заднюю крышку, и далее, поворачивая ее по часовой стрелке, снимаем с картера. Прокладка, установленная между крышкой и картером, может порваться. При сборке устанавливаем новую прокладку.

23. Извлекаем из задней крышки пластмассовую заглушку блока шестерен V-й передачи и передачи заднего хода, выдавив ее подходящим инструментом через отверстие в подшипнике.

24. Щипцами вынимаем из проточки в крышке упорное кольцо подшипника блока шестерен V-й передачи и передачи заднего хода.

25. Чтобы не повредить заднюю крышку, устанавливаем ее на два деревянных бруска и молотком (через подходящую по диаметру оправку) выпрессовываем подшипник блока шестерен V-й передачи и передачи заднего хода. Внутреннее кольцо подшипника, как правило, остается на валу блока.

27. Извлекаем из отверстия в задней крышке сальник вторичного вала (см. “Сальник вторичного вала – замена”).

28. Вынимаем упорную шайбу внутреннего кольца заднего подшипника вторичного вала.

29. Подходящей по диаметру оправкой выпрессовываем задний подшипник вторичного вала и вынимаем его.

30. Снимаем с вторичного вала внутреннее кольцо заднего подшипника.

Собираем подшипник, связав его детали проволокой или бечевкой.

31. Снимаем шестерню привода спидометра и шарик – фиксатор А шестерни, находящийся в пазу вала.

32. Снимаем маслоотражательную шайбу.

33. Ключом на 10 мм отворачиваем болт крепления вилки включения V-й передачи и передачи заднего хода.

34. Для блокировки вращения валов сдвигаем промежуточную шестерню А заднего хода, включая передачу заднего хода. Вторая передача была включена ранее, при снятии задней крышки. Если произошло ее выключение, нажимаем на шток Б. Торцовым ключом на 17 мм ослабляем затяжку болта крепления блока шестерен V-й передачи и передачи заднего хода, не отворачивая болт окончательно.

35. Торцовым ключом на 13 мм отворачиваем одну гайку крепления картера сцепления к коробке передач и торцовым ключом на 17 мм отворачиваем остальные шесть гаек.

36. Отжав отверткой, отсоединяем картер сцепления от коробки и снимаем уплотнительную прокладку.

37. Для замены сальника первичного вала, выколоткой выпрессовываем его через отверстие во фланце передней крышки коробки передач.

38. Пассатижами вынимаем сальник из передней крышки коробки передач.

39. Снимаем с первичного вала коробки передач пружинное кольцо. Кольцо имеет коническую форму и меньшим диаметром устанавливается в сторону подшипника.

40. Торцовым ключом на 19 мм отворачиваем болт крепления переднего подшипника промежуточного вала и вынимаем болт вместе с пружинной и зажимной шайбами.

41. Торцовым ключом на 17 мм окончательно отворачиваем и извлекаем болт крепления блока шестерен.

42. Сдвигая вилку включения V-й передачи по штоку, снимаем блок шестерен с промежуточного вала.

43. Устанавливаем блок шестерен в тиски и двумя большими отвертками спрессовываем с него внутреннее кольцо заднего подшипника промежуточного вала.

Собираем подшипник и связываем его детали проволокой или бечевкой.

44. Снимаем дистанционную шайбу с вторичного вала.

45. Торцовым ключом на 13 мм отворачиваем два болта крепления крышки фиксаторов штоков.

46. Снимаем крышку вместе с прокладкой.

47. Из отверстий в картере извлекаем пружины фиксаторов штоков. Пружина А фиксатора штока включения V-й передачи и передачи заднего хода отличается от других по жесткости. Для отличия она имеет темный цвет и при сборке ее необходимо установить на свое место.

48. Шарики-фиксаторы удобнее извлекать при помощи резиновой груши, создав разрежение.

49. Снимаем с вторичного вала шестерню V-й передачи в сборе с синхронизатором.

50. Снимаем дистанционное кольцо.

51. Сдвинув вилку включения передач, снимаем муфту синхронизатора V-й передачи.

52. Удерживая вилку, снимаем с оси промежуточную шестерню заднего хода.

53. Снимаем шток включения V-й передачи и заднего хода вместе с вилкой включения передач и дистанционной втулкой А штока. Снимаем со штока втулку и вилку.

54. Торцовым ключом на 10 мм отворачиваем болт креплении головки штока и снимаем ее.

55. Магнитной отверткой или с помощью резиновой груши извлекаем из отверстия А в стенке картера блокировочный сухарь.

56. Щипцами разжимаем стопорное кольцо ступицы муфты синхронизатора V-й передачи и снимаем его.

57. Снимаем с вала ступицу.

58. Снимаем пружинную шайбу.

59. Снимаем шестерню заднего хода.

60. Вытолкнув изнутри, вынимаем задний подшипник промежуточного вала.

61. Поддевая двумя отвертками за установочное кольцо, вынимаем передний подшипник промежуточного вала.

62. Вынимаем промежуточный вал из картера.

63. Поддевая двумя отвертками, снимаем часть внутреннего кольца заднего подшипника с промежуточного вала и собираем подшипник.

64. Торцовым ключом на 10 мм с удлинителем отворачиваем болт крепления вилки включения III-й и IV-й передач к штоку.

65. Вынимаем из отверстия шток включения III-й и IV-й передач, одновременно снимая с него вилку.

66. Из отверстия в штоке извлекаем блокировочный сухарь.

67. Мощным магнитом или с помощью резиной груши извлекаем блокировочный сухарь из отверстия в картере.

68. Торцовым ключом на 10 мм отворачиваем болт крепления вилки включения I-й и II-й передач.

69. Вынимаем шток из отверстия, одновременно снимая с него вилку.

70. Ударной отверткой отворачиваем три винта крепления стопорной пластины промежуточного подшипника вторичного вала и снимаем ее.

71. Поддевая двумя большими отвертками за установочное кольцо подшипника, выдвигаем подшипник из картера.

72. Снимаем первичный вал в сборе.

73. Вынимаем из расточки вала передний роликовый подшипник. Подшипник может остаться и на конце вторичного вала.

74. Поддевая двумя отвертками за установочное кольцо промежуточного подшипника вторичного вала, стягиваем подшипник с вала.

75. Вынимаем вторичный вал из картера.

76. Удерживая ключом на 24 мм ось промежуточной шестерни заднего хода от проворачивания, торцовым ключом на 19 мм отворачиваем гайку крепления оси.

77. Зажав вторичный вал вертикально в тисках через мягкие накладки, снимаем с вала муфту синхронизации III-й и IV-й передач.

78. Щипцами разжимаем и снимаем с вала стопорное кольцо ступицы.

79. Снимаем пружинную шайбу.

80. Снимаем ступицу муфты синхронизации.

81. Снимаем шестерню с синхронизатором III-й передачи.

82. Опираем края шестерни I-й передачи на жесткое основание (например, два ключа), толщиной до 5 мм. Через выколотку из мягкого метала выпрессовываем вторичный вал из втулки шестерни.

84. Снимаем шестерню с синхронизатором I-й передачи.

85. Вынимаем ступицу муфты синхронизации I-й и II-й передач.

86. Снимаем муфту синхронизации.

87. Снимаем с вала шестерню с синхронизатором II-й передачи.

88. Закрепив первичный вал в тисках через мягкие накладки, щипцами раздвигаем и снимаем стопорное кольцо подшипника.

89. Снимаем пружинную тарельчатую шайбу.

90. Оперев края подшипника на жесткое основание, через выколотку из мягкого металла выпрессовываем первичный вал из внутреннего кольца подшипника.

91. Удерживая блокирующее кольцо муфты синхронизации IV-й передачи рукой, щипцами раздвигаем и снимаем стопорное кольцо.

92. Постепенно отпуская блокирующее кольцо, снимаем его и пружину синхронизатора IV-й передачи.

93. Аналогично разбираем механизмы синхронизации других передач.

Моменты затяжки ответственных резьбовых соединений деталей приведены в приложениях (см. “Моменты затяжки резьбовых соединений”).

Перед сборкой промываем все детали уайт-спиритом или керосином и продуваем сжатым воздухом. Промываем и продуваем сжатым воздухом подшипники. Осматриваем и заменяем изношенные детали. На деталях не должно быть повреждений и следов чрезмерного износа, а на сопрягаемых поверхностях деталей – следов задиров.

Стенки картера должны быть без трещин, а гнезда подшипников без следов износа или повреждений. На контактных поверхностях разъемов картера коробки передач, картера сцепления и задней крышки не должно быть повреждений, вызывающих расхождения осей валов и недостаточную герметичность.

На валах не допускаются повреждения или чрезмерный износ рабочих поверхностей и шлицев. Незначительные неровности поверхностей допускается устранять мелкозернистой наждачной бумагой, при наличии больших повреждений или деформаций вал необходимо заменить новым.

У подшипников не должно быть признаков разрушения дорожек, сепараторов, шариков или роликов, при повороте колец подшипника качение должно быть плавным. При ремонте коробок передач со значительным пробегом (100 тыс. км и более) целесообразно заменить все подшипники новыми, независимо от их текущего состояния.

Не допускается чрезмерный износ и выкрашивание зубьев шестерен и синхронизаторов, рабочая поверхность зубьев должна быть гладкой.

Также не допускается деформация вилок включения передач, штоки вилок должны свободно скользить без значительного зазора в отверстиях картера.

На ступицах муфт включения передач не должно быть следов заедания.

Фрикционные поверхности блокирующих колец должны иметь насечку. В случае износа насечки блокирующее кольцо заменяем новым.

1. Все прокладки и сальники заменяем новыми.

2. Перед установкой рабочие поверхности сальников смазываем тонким слоем пластичной смазки.

3. При сборке коробки передач все детали смазываем трансмиссионным маслом.

4. При сборке блоков шестерен на валах, устанавливая стопорные кольца, осаживаем их отверткой до полной фиксации колец.

5. При установке подшипников на валы усилие прикладываем к внутренним кольцам, а при установке в отверстия картеров – к наружным.

6. Подходящей по диаметру оправкой запрессовываем сальник первичного вала в переднюю крышку.

7. Дальнейшая сборка коробки передач выполняется в обратной последовательности. Перед установкой коробки на автомобиль проверяем четкость включения всех передач.

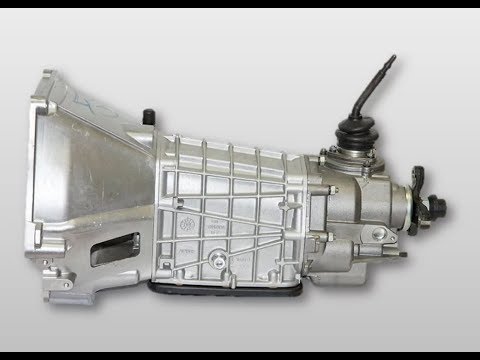

Предлагаю вашему вниманию статью по ремонту 5 ступенчатой КПП нового образца (так называемый “разорванный пакет”)
Часть фоток процесса будет повторяться,прошу сильно не пинать,фотки в основном делались при сборке,так как КПП и детали были отмыты,и фотик остался чистым :).
Какой инструмент потребуется дополнительно? Фиксатор первичного вала (я сделал из старой ступицы ведомого диска сцепления), высокая головка на “30” для отворачивания гайки вторичного вала,пара мощных отверток,съемник стопорных колец, ударная отвертка с молотком и,в идеале, динамометрический ключ.

Вряд ли у кого под рукой окажется специальный стенд для ремонта КПП,в принципе и на столе можно перебрать, а ещё можно её в тиски аккуратно зажать.
Итак,сливаем масло с КПП,снимаем КПП с машины,снимаем эластичную муфту,заднюю подушку КПП вместе с траверсой и вынимам вилку сцепления с пыльником и выжимным.

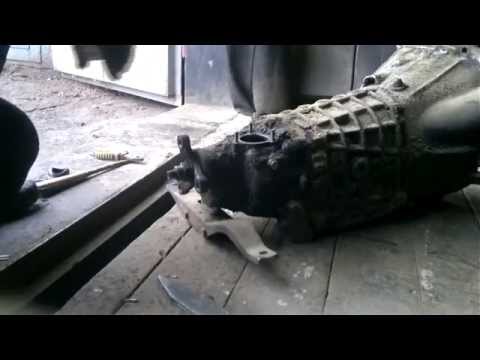

Тщательно очищаем КПП от грязи при помощи щетки по металлу,подходящим инструментом типа отвертки,в идеале продуваем компрессором.

Хоть масло и слито,всё равно в КПП осталось немного масла,так что учитываем этот факт при разборке.
Снимаем нижнюю крышку КПП.

Снимаем резиновый пыльник муфты со вторичного вала,стопор со вторичного вала,при помощи подходящей выколотки выбиваем центрирующую втулку муфты.Если не удается “подцепить” втулку, то отворачиваем гайку вторичного вала насколько возможно и заворачиваем её обратно.
Втулка при этом почти слезет с насиженного места.Включаем любую передачу,фиксируем первичный вал,и откручиваем гайку вторичного вала на “30”.Снимаем конусную пружинную шайбу.

Если под рукой нет фиксатора первичного вала,то можно воспользоваться алюминиевой ложкой,вставив её ручку между шестернями первичного и промежуточного валов. Не стоит бояться за шестерни,люминь им не повредит.
Снимаем фланец эластичной муфты.

Отворачиваем выключатель фонарей заднего хода. Не потеряйте медную уплотнительную шайбу.

Отворачиваем гайку и вынимаем привод спидометра

Включаем вторую передачу и снимаем корпус рычага переключения передач,отвернув три гайки по наружнему радиусу.

Отворачиваем две гайки крепления кронштейна штанов к КПП

Снимаем кронштейн и вынимаем находящийся под ним закладной болт с четырехгранной головкой.

Отворачиваем пять гаек крепления задней крышки снаружи и одну внутри.

Снимаем заднюю крышку,иногда слегка приходится пристукнуть молотком.Подшипники могут при этом разъединиться,
часть подшипника остается на валу,часть в задней крышке,не страшно.

Снимаем со вторичного вала внутреннее кольцо подшипника (далее по тексту П.),затем снимаем шестерню привода спидометра.
АХТУНГ! Под шестерней привода есть маленький шарик,не потеряйте!

Снимаем маслоотражательную шайбу.Осматриваем её,был случай,когда шайба слезла со втулки.

При помощи отвертки выставляем шток переключения 1-2 передач в нейтральное положение.
Фиксируем первичный вал и страгиваем с места головкой на “17” болт крепления блока шестерен.Дальше он пойдет от руки,
но пока его не отворачиваем.

Теперь надо снять кожух сцепления (он же колокол). Отворачиваем одну гайку на “13” и шесть гаек на “17”.

Снимаем,убираем в сторону.На первичном валу,либо в колоколе остается пружинная конусная шайба.
Осматриваем её на предмет протёртости,трещин.Иногда вместо конусной шайбы может стоять толстое кольцо.

Удерживая первичный вал фиксатором,отворачиваем передний болт промежуточного вала (далее промвал) головкой на “19”.

Откручиваем два болта пластины,удерживающую пружины фиксаторов штоков переключения передач.

Под пластиной расположены три пружины,две одинаковые по длине (для штоков 1-2 и 3-4 передач) и одна подлиннее (для штока 5 передачи и заднего хода).
Вынимаем пружины.

Под пружинами находятся три шарика,они в масле,сами не выпадают,но всё же приглядывайте за ними
в процессе дальнейшей разборки.

Теперь отворачиваем болт блока шестерен и вынимаем его. Теперь вынимаем блок шестерен.Движение назад и вбок.
Шестерни 5 передачи при этом немного отходят назад.

Между блоком шестерен и задним П. промвала установлено дистанционное кольцо.Оно иногда прилипает к блоку шестерен
и в самый неподходящий момент отпадывает.

Снимаем с вторичного вала шестерню 5 передачи в сборе с штоком переключения 5 передачи,с шестеренкой З.Х.,муфтой.

Снимаем дистанционное кольцо.

При помощи подходящего тонкого предмета выталкиваем из гнезда шарик фиксатора.Я использую трубочку от ВД 40,она гибкая.

Теперь щипцами разжимаем стопорное кольцо ступицы муфты синхронизатора V передачи и снимаем его.

Снимаем со вторичного вала коробки передач ступицу.

Снимаем пружинную шайбу.Она обращена в сторону шестерни З.Х.

Снимаем шестерню заднего хода

Теперь надо снять промвал.Для этого надо снять передний подшипник.
Иногда достаточно отвертками зацепиться за стопорное кольцо и П. вылезет.

Иногда он не хочет слазить,тогда приходится закрутить болт несколько витков в промвал и,создав упор отверткой,слегка
постучать молотком по болту и сдвинуть подшипник с места.Иногда подшипник разбирается,не страшно,его можно собрать.

Теперь снимаем задний П. промвала,вытолкнув его из корпуса отверткой.

Отворачиваем болт крепления вилки 3-4 передач к штоку переключения 3-4 передач головкой на “10”.

Вынимаем шток и одновременно вытаскиваем вилку.

АХТУНГ! В штоке переключения расположен маленький блокировочный сухарь.При вытаскивании штока может выпасть.

Затем извлекаем блокировочный сухарь из корпуса КПП.

Вытаскиваем шарик фиксатора.

Отворачиваем болт крепления вилки 1-2 передач к штоку переключения 1-2 передач головкой на “10”.

Вынимаем шток и одновременно вытаскиваем вилку.

Затем извлекаем блокировочный сухарь из корпуса КПП.

Вытаскиваем шарик фиксатора.

Извлекаем игольчатый подшипник.Осматриваем поверхности трения игольчатого П.внутри первичного вала и на вторичном валу.
Если есть следы выкрашивания,то вал придется менять.

Отмываем подшипник и внимательно осматриваем его,беговая дорожка и шарики не должны иметь следов выкрашивания,питтинга
Смазанный маслом подшипник должен вращаться тихо,без заеданий и шума.
Вот так выглядит изношенная беговая дорожка-причина шума

Если возникла необходимость заменить подшипник,то:
Снимаем стопорное кольцо с наружней обоймы подшипника

При помощи съемника снимаем стопорное кольцо,если не слазит с насиженного места,то сбиваем выколоткой,
снимаем пружинную шайбу

Выпрессовываем подшипник и напрессовываем новый.Стопорное кольцо осаживаем на место при помощи бородка
ударом вдоль вала

При помощи ударной отвертки и молотка страгиваем с места и отворачиваем три винта стопорной пластины.

Винты при отсутствии повреждений можно использовать заново,а вот корончатые шайбы всегда при сборке ставим новые.
Снимаем стопорную пластину.

Извлекаем подшипник из корпуса КПП в сборе со стопорной шайбой.

Удерживая на валу шестерни вытаскиваем вторичный вал в сборе из корпуса КПП.

Вот так выглядит снятый вторичный вал в сборе.

Снимаем с вала муфту 3-4 передачи,осматриваем муфту.Забоин на зубчиках быть не должно.
Теперь разбираем вторичный вал для осмотра 1 и 2 передач.Все детали просто снимаются с вала.
Иногда ступица 1-2 передач может сидеть достаточно плотно,пара легких ударов по шестерне 2-ой передачи и ступица слезет.
Вот так выглядят снятые со вторичного вала детали 1 и 2 передач.

Если надо получить доступ к шестерне 3 передачи и блокирующему кольцу,то разбираем вал в следующем порядке:
Зажимаем вал в тисках через тряпку.

Разжать стопор не получиться,сбиваем его с места выколоткой,кольцо само выскочит.

Снимаем шестерню 3 передачи в сборе.

Ставим на место шестерню,ступицу,пружинное кольцо.

При помощи съемника стопорных колец максимально близко ставим стопорное кольцо к его месту на валу.

При помощи выколотки ударом сверху и по периметру кольца засаживаем стопорное кольцо на место.

Осматриваем шестерни,зубчики не должны иметь забоин,грани должны быть острыми

Осматриваем шестерни,сколы зубьев не допускаются.
При покупке новой шестерни обратите внимание на зубья самой шестерни – забоин и прочих дефектов быть не должно.
Попадались новые шестерни с забоинами,вследствие чего шум был обеспечен.
Осматриваем блокирующее кольцо синхронизатора,на нем не должно быть отметин от муфты (насечки по кольцу или же проточка кольцеобразная)
На фото слева изношенное кольцо,справа новое

Для замены блокирующего кольца прижимаем кольцо к шестерне (сжав пружину)
и съемником разжимаем стопорное кольцо

Снимаем стопор и блокирующее кольцо

Ставим новое кольцо,собираем обратно,проверяем лёгкость перемещения,заедать не должно.

Осматриваем муфту-забоин на зубчиках,следов износа в проточке под вилку быть не должно
Изношенная муфта

Осматриваем вилки переключения.Износ на рабочей поверхности вилки не допускается.
Для сравнения-новая и изношенная вилка

Меняем сальник первичного вала.
Со стороны сцепления через отверстие в направляющей втулке выжимного подшипника подходящей по диаметру выколоткой
выбиваем сальник.

Тщательно очищаем,обезжириваем,,смазываем тонким слоем герметика,
сажаем сальник на место при помощи головки на “32”.

Изучаем опорный “солдатик” вилки сцепления на предмет износа.
Осматриваем пружинную упорную шайбу (износ опорных поверхностей,трещины не допускаются).

Наносим немного литола на посадоное место шайбы и ставим её на место.При помощи литола шайба “приклеена” и не выпадет при сборке.

Займемся теперь задней крышкой.
Как правило в ней остается обойма одного или двух подшипников.Да и сальник тоже надо менять.
Выбиваем при помощи удлинителя заглушку.

Выбиваем сальник при помощи отвертки.

При помощи отвертки и молотка выбиваем подшипники из корпуса задней крышки.П. сидят без натяга,поэтому выбиваются легко.

Отмываем корпус,обезжириваем посадочные места сальника и заглушки.
На посадочные места сальника и заглушки наносим герметик.
Запрессовываем сальник и заглушку.

Оцените статью:
