Ремонт радиатора охлаждения своими руками

Мы постараемся ответить на вопрос: ремонт радиатора охлаждения своими руками по рекомендациям подлинного мастера с максимально подробным описанием.

Статья о том, как ремонтировать радиатор охлаждения машины — причины неисправностей, методы устранения проблем. В конце статьи — видео о профессиональном ремонте радиатора.

Содержание статьи:

  • Причины неисправностей радиатора охлаждения
  • Типичные неисправности
  • Как точно определить место течи радиатора
  • Способы ремонта
  • Видео о профессиональном ремонте радиатора

После сгорания топлива в двигателе около 70% выработанной энергии переходит в тепло. Некоторая часть тепла выходит наружу через выхлопную трубу, но о основном оно остается внутри двигателя, нагревая его до высокой температуры.

Для предотвращения перегрева двигателя и отвода тепла в окружающую среду используется радиатор охлаждения (теплообменник), который является основным компонентом охлаждающей системы автомобиля. Исправный и в надлежащем состоянии (чистый) радиатор поддерживает оптимальную рабочую температуру в двигателе, позволяя ему работать на полную мощность.

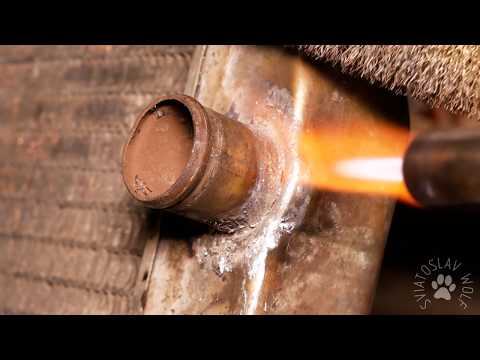

Видео (кликните для воспроизведения).

Однако радиатор, как и все другие элементы автомобиля, может выходить из строя и прекращать выполнять свою функцию. Но при этом вовсе не обязательно сразу обращаться в автосервис для ремонта. Как показывает практика, в большинстве случаев неисправность теплообменника можно устранить самостоятельно. Для этого нужно всего лишь, выявить причину поломки и знать способы ее устранения.

Причин, вызывающих проблемы с радиатором, не так уж много, и условно их можно разделить на три вида:

  • механические повреждения;
  • неправильная эксплуатация;
  • естественный износ при эксплуатации.

Можно добавить еще и заводской брак, но эта причина встречается крайне редко. В большинстве случаев указанные выше причины приводят к одному последствию – нарушению герметичности радиатора. То есть, он попросту начинает протекать.

Но есть и другой «результат» поломки, который скорее можно отнести к неправильной эксплуатации – загрязнение теплообменных пластин. Проще говоря, радиатор загрязняется настолько, что перестает обмениваться теплом с окружающей средой, так как налипший и засохший слой грязи (пыль, насекомые, тополиный пух) препятствует отделению тепла от теплообменных пластин.

В данной ситуации вряд ли уместно говорить о ремонте, потому как проблема решается простой промывкой пластин радиатора струей проточной воды. Кстати, грязь может образоваться не только снаружи радиатора, но и внутри него в виде засоров, накипи и коррозийных отложений.

Повредить радиатор механически с последующим нарушением герметичности может как небольшой камень, случайно вылетевший из-под колеса автомобиля, так и серьезное ДТП с лобовым столкновением. Также к механическим повреждениям можно отнести и неумелое обслуживание радиатора неопытным автовладельцем, когда он случайно повреждает корпус, теплообменные элементы или другие детали.

Неправильность эксплуатации может заключаться не только в несвоевременной очистке и помывке радиатора, но и в использовании низкокачественной охлаждающей жидкости.

Низкое качество жидкости может привести к ее замерзанию и «размораживанию» радиатора даже при небольшом морозе, с последующим нарушением герметичности. Либо состав низкокачественной жидкости может быть настолько агрессивен, что разъедает металл. А это со временем приводит к тому же дефекту – разгерметизации и протечкам.

В автомобиле, как и в другой технике, нет ничего вечного. И радиатор охлаждения — тоже не исключение. Он и его сопутствующие детали также подвержены в процессе эксплуатации коррозии, разрушению, засорам.

Типичные неисправности радиатора можно разделить на два типа: внешние и внутренние.

Внешние:

  • нарушение герметичности трубок для доставки охлаждающей жидкости в радиаторные бачки;
  • образование трещин на трубках радиатора для подвода/отвода охлаждающей жидкости;
  • нарушение герметичности резиновых уплотнителей.
Видео (кликните для воспроизведения).

Внутренние:

  • образование в проводящих трубках засоров, препятствующих достаточному охлаждению жидкости.

Прежде чем начать ремонтировать радиатор, нужно определить характер и место самой неисправности. Почти все внешние неисправности радиатора (кроме обычного загрязнения) заключаются в нарушении его герметичности, а значит, должна быть утечка охлаждающей жидкости.

Интенсивность вытекания жидкости из радиатора может быть разной, и на начальной стадии визуально незаметной, но быстрое снижение уровня жидкости в бачке замечается почти сразу. Ведь снижение уровня тосола или антифриза приводит к перегреву двигателя, о чем незамедлительно просигнализирует специальный датчик температуры на водительской панели приборов.

Для точного определения места утечки жидкости можно воспользоваться двумя способами. При этом потребуется полностью слить охлаждающую жидкость из радиатора, а сам радиатор отсоединить, вытащить из машины и тщательно промыть.

    Необходимо заглушить (закрыть) все входные отверстия радиатора и оставить только одно. Через оставленное отверстие залить в радиатор воду. Через это же открытое отверстие с помощью насоса или компрессора создать избыточное давление в радиаторе. Из отверстия в поврежденном месте начнет выходить струйка воды.
  • Также снятый, пустой и чистый радиатор, но уже со всеми заглушенными входными отверстиями, полностью погрузить в подходящую емкость с водой. Из отверстий в поврежденных местах будет наблюдаться выход пузырьков воздуха. Если воздух выходить не будет – создать избыточное давление в радиаторе насосом или компрессором.
  • Существует несколько способов ремонта радиатора, но не все они доступны и подходят для самостоятельного «гаражного» или «полевого» ремонта. Ниже мы рассмотрим наиболее простые и распространенные способы самостоятельного ремонта в простых условиях, без специального профессионального оборудования.

    Для наружного ремонта радиатора охлаждения часто используют термостойкий клей-герметик с металлическим порошком. Такой состав нередко называют «холодной сваркой» или «металлогерметиком». В продаже такие герметики могут предлагаться уже готовыми к применению или в качестве отдельных компонентов, которые потом нужно будет смешивать до получения однородной массы.

    Ремонт радиатора с использованием внешнего клея-герметика достаточно эффективен, но только при условии соблюдения соответствующих технологических требований на каждом этапе работы:

    • охлаждающая жидкость должна быть полностью слита из радиатора;
    • наружная поверхность, предназначенная для ремонта, должна быть тщательно обезжирена и слегка обработана надфилем или наждачной шкуркой до образования легко шероховатой поверхности;
    • для заделки больших отверстий (более 2 мм) можно использовать металлические заплатки с также обезжиренной и обработанной поверхностью.
    Читайте так же:  Как сделать ремонт ванны своими руками

    Герметик наносится вокруг отверстия (трещины). Начальное затвердевание происходит в течение 2-3 минут, а полное – в течение суток. Через 24 часа изделием можно будет пользоваться.

    Преимущество металлогерметика в том, что его коэффициент температурного расширения близок к коэффициенту металла, и если все сделано правильно, то заклеенный радиатор сможет прослужить еще несколько лет.

    «Химические герметики» иногда еще называют «жидкостью для восстановления радиатора» или «порошковым восстановителем». Соответственно, такие герметики бывают порошковые и жидкие.

    Устранение течи с помощью герметика (изнутри) – процесс не сложный. Герметик заливают в систему охлаждения, после чего он контактирует с воздухом и создает полимерную пробку, которая закупоривает отверстие в месте протечки.

    Однако у этого метода есть серьезный недостаток – герметик засоряет систему охлаждения, после чего требуется полная промывка системы (и кондиционера с печкой тоже). Поэтому внутреннее использование герметика целесообразно только в экстренном случае, когда устранить протечку требуется срочно. Ездить с таким герметиком можно не более 100 км.

    Ремонт радиаторов с помощью пайки считается не только более надежным, но и более сложным и трудоемким. Однако данный способ самостоятельного ремонта подходит не для всех радиаторов. Например, его лучше не использовать для ремонта радиаторов, изготовленных из алюминиевых сплавов, которые очень плохо поддаются ремонту в обычных условиях. Такие радиаторы лучше, проще и быстрее заклеивать металлогерметиком. Наиболее пригодными для ремонта паяльником в домашних условиях считаются приборы из латуни.

    Для запаивания радиатора из латуни потребуются:

    • паяльник мощностью не менее 50 Вт;
    • паяльная кислота (раствор кислоты и цинка) – для очистки металла от окиси;
    • порошок буры (флюс) – для нейтрализации оксидной пленки и лучшего растекания жидкого припоя;
    • припой.
    • металлощетка, наждачная бумага или надфиль.

    Поверхность для нанесения паевого слоя должна быть предварительно очищена от грязи и пыли. Металлической щеткой удаляются признаки коррозии и окисления. Рабочая поверхность обрабатывается наждачной шкуркой (или надфилем) до блеска, для улучшения адгезии (сцепки) металла с припоем. Наконечник паяльника должен быть чистым и не иметь остатков старого припоя и окалины. Непосредственно перед началом пайки рабочую поверхность необходимо прогреть.

    Важно! Пайку можно проводить только на некотором расстоянии от заводского шва, так как латунь обладает высокой теплопроводностью и может расплавить заводской шов.

    Процесс пайки радиатора не так прост, как кажется на первый взгляд. Если у вас нет достаточных минимальных навыков работы с паяльником или вы не уверены в своих силах, то лучше обратитесь к специалисту.

    Если радиатор охлаждения имеет обширное повреждение, но при этом оно локализовано (то есть, находится в одном месте), то проблему можно решить заглушкой поврежденных трубок.

    Обычно поврежденные трубки плотно пережимают (сплющивают) плоскогубцами с двух сторон как можно ближе к поврежденному месту. Таким простым способом перекрывается утечка охлаждающей жидкости из дефектных отверстий.

    Как правило, такие радикальные действия предпринимают в «полевых» условиях, когда нет другого выхода из ситуации. При этом следует помнить, что эксплуатировать автомобиль после такого радикального ремонта долго нельзя, а количество заглушенных трубок не должно превышать 3-4 штук.

    Самые последние модели автомобилей все чаще комплектуются радиаторами охлаждения с пластмассовыми бочками и центральной частью, изготовленной из алюминиевого сплава. Следует помнить, что на ремонт таких радиаторов не надо тратить время, так как они вообще не подлежат ремонту — их необходимо сразу менять.

    Видео о профессиональном ремонте радиатора:

    Изображение - Ремонт радиатора охлаждения своими руками proxy?url=https%3A%2F%2Fsanekua.ru%2Fhome%2Fsanekua.ru%2Fwp-content%2Fuploads%2F2012%2F06%2F2012-06-18_125929


    Если радиатор автомобиля протекает, то большинство из нас прибегают к его замене. Однако, в большинстве случаев можно не менять, а отремонтировать радиатор. Иногда никаких навыков не требуется, а бывает, что без знаний в области сварки или пайки не обойтись. Учимся определять состояние и пробуем восстановить радиатор своими руками.

    Изображение - Ремонт радиатора охлаждения своими руками proxy?url=https%3A%2F%2Fsanekua.ru%2Fhome%2Fsanekua.ru%2Fwp-content%2Fuploads%2F2012%2F06%2F2012-06-18_130006


    Самая распространенная проблема, когда из-за старости появляется течь радиатора. Охлаждающая жидкость (ОЖ) выбегает из мест соединения металла и пластика, что автоматически ведет к перегреву двигателя. Найти в замену новый радиатор получается не всегда, да и ремонт обойдется, как минимум в 2 раза дешевле нового.

    Дальнейшая речь будет идти об автомобильных радиаторах в целом и не важно, будет это ремонт радиатора отопителя, радиатор кондиционера или радиатор системы охлаждения двигателя.

    Изображение - Ремонт радиатора охлаждения своими руками proxy?url=https%3A%2F%2Fsanekua.ru%2Fhome%2Fsanekua.ru%2Fwp-content%2Fuploads%2F2012%2F06%2F2012-06-18_130029


    Ремонт радиатора химией. Незначительные повреждения можно отремонтировать с помощью специальных средств, которые на рынке называеются, как жидкость для восстановления радиатора, герметик радиатора, либо порошковые восстановители. Принцип работы примерно одинаковый: заливаете восстановитель радиатора в систему охлаждения двигателя (СОД). Полученная смесь закупоривает трещины при соприкосновении с воздухом.

    Химия — химии рознь, поэтому ответить за качество такого метода в целом нельзя. К примеру, некачественный восстановитель может не помочь, а напротив — навредить, засорив всю СОД. К примеру, перестанет греть печка и потребуется промывать СОД или менять радиатор печки. Более качественная химия способна устранить течь радиатора лишь на время (от нескольких дней до нескольких месяцев). Таким образом, химия для ремонта радиатора является лишь временным решением проблемы.

    Есть народный метод ремонта радиаторов. Заключается он в латании дыр с помощью холодной сварки (материал похожий на пластилин, который после использования затвердевает). Залепить небольшое отверстие в радиаторе лучше после того, как хорошо обезжирите рабочую поверхность. Если дыра в радиаторе большая, тогда можно использовать в качестве заплатки кусок жести, который опять же приклеиваем холодной сваркой.

    Читайте так же:  Ремонт переключателя смесителя для ванной с душем своими руками

    Изображение - Ремонт радиатора охлаждения своими руками proxy?url=https%3A%2F%2Fsanekua.ru%2Fhome%2Fsanekua.ru%2Fwp-content%2Fuploads%2F2012%2F06%2F2012-06-18_130216


    Ремонтируем соты радиатора смесью из эпоксидной смолы и затвердителя. Обезжириваем и заливаем субстанцию в поврежденные соты и выравниваем с помощью шпателя. Теперь пробоины в радиаторе загерметизировали на 100%.
    Вообще, народный метод подразумевает использование множества материалов для герметизации, я лишь показал основные. Можно ли назвать этот подход качественным ремонтом радиатора, решайте сами.

    Изображение - Ремонт радиатора охлаждения своими руками proxy?url=https%3A%2F%2Fsanekua.ru%2Fhome%2Fsanekua.ru%2Fwp-content%2Fuploads%2F2012%2F06%2F2012-06-18_130329


    Следующая инструкция предполагает знание базовых навыков сварки и пайки.
    Чтобы отремонтировать радиатор на всегда, его нужно снять, но перед этим следует слить с него охлаждающую жидкость (подробно описано в статье про чистку радиатора). Теперь, когда радиатор демонтирован, мы можем определить его состояние, можно ли отремонтировать радиатор или заменить на новый.

    Отремонтировать радиатор пайкой. Место которое будем восстанавливать хорошо очищаем и припаиваем отрезок листовой латуни (латунные радиаторы). Тут нужно прибегать к помощи газовой горелки и паяльника.
    Изображение - Ремонт радиатора охлаждения своими руками proxy?url=https%3A%2F%2Fsanekua.ru%2Fhome%2Fsanekua.ru%2Fwp-content%2Fuploads%2F2012%2F06%2F2012-06-18_130347

    Изображение - Ремонт радиатора охлаждения своими руками proxy?url=https%3A%2F%2Fsanekua.ru%2Fhome%2Fsanekua.ru%2Fwp-content%2Fuploads%2F2012%2F06%2F2012-06-18_130455


    Если треснули трубки радиатора, то их лучше заменить на новые. Нагреваем припой до момента, когда он становится мягким и вытаскиваем трубку из бачка. На ее место припаиваем новую. Недостаток метода — воздействия высоких температур на элементы радиатора, что приводит к его внутренней деформации. Поэтому лучше использовать аргонодуговую сварку (аргонная сварка).
    Изображение - Ремонт радиатора охлаждения своими руками proxy?url=https%3A%2F%2Fsanekua.ru%2Fhome%2Fsanekua.ru%2Fwp-content%2Fuploads%2F2012%2F06%2F2012-06-18_130513

    Ремонт радиатора аргонной сваркой. Присадочным материалом тут выступает специальная сварная алюминиевая проволока. Без специального оборудования тут не обойтись. Стоит отметить, что места обработанные аргоном будут защищены от окисления.
    Ремонт радиатора с помощью газодинамического напыления. Когда специальный порошок разгоняется по внутренности радиатора на очень высокой скорости и на поврежденной поверхности образуется покрытие толщиной 1-1,5мм. Эти два метода описывать нет смысла, потому что это не выполнить в домашних условиях.

    Отремонтировать радиатор автомобиля можно различными способами, каждый из которых имеет свои преимущества и недостатки. В одном случае будет кратковременный ремонт радиатора, а в другом на длительное время. Если сомневаетесь в своих способностях, то лучше возложить миссию восстановления радиатора на специалистов и аргоновую сварку. Они не только отремонтируют, но сразу почистят радиатор и при желании установят латунный бачок.

    Если радиатор поврежден после лобового столкновения автомобиля, тогда ремонт обойдется в копеечку. Правильнее в этом случае купить новый качественный радиатор.

    На нормальную работу мотора оказывают влияние множество факторов, в том числе и исправная работа радиатора охлаждения. К примеру, машина стоит в пробке, двигатель работает равномерно и вдруг из-под капота автомобиля начинает валить пар. Другой случай. В холодное время года автомобилисту вдруг захотелось включить печку. И тут из дефлектора почувствовалось дуновение ледяного воздуха, и топливо начало расходоваться гораздо быстрее. Причиной этих двух явления является неисправный радиатор. По этой причине необходимо стараться своевременно выявлять его неисправности и проводить качественный ремонт.

    Среди вариантов поломки радиатора есть такие, которые можно устранить только на СТО

    Что может случиться с радиатором охлаждения? Так, генератор выходит из строя по причине того, что:

    • Нарушается герметичность трубок, по которым охлаждающая жидкость поступает в бачки радиатора;
    • На радиаторных трубках (для подвода и отвода жидкости) образуются трещины;
    • После попадания автомобиля в аварию, из-за воздействия коррозии на самом радиаторе возникают трещины и пробоины;
    • Резиновые уплотнители стали не герметичны;
    • Проводящие трубки оказались засорены, вследствие чего жидкость не могла охлаждаться в достаточной мере.

    Для того чтобы выполнить ремонт радиатора своими руками, нужно сначала выявить неисправности в его работе.

    Изображение - Ремонт радиатора охлаждения своими руками proxy?url=http%3A%2F%2Fprocrossover.ru%2Fwp-content%2Fuploads%2F2017%2F02%2F68fa03u-960-e1488305718715

    О том, как сделать правильную подсветку номера и нужна ли она — узнайте в этом материале.

    Также у нас вы можете узнать о том, как произвести снятие вакуумного усилителя тормозов ВАЗ 2110.

    Если появились утечки охлаждающей жидкости – значит, радиатор неисправен. Выявить радиаторную течь не представляет особого труда, достаточно лишь внимательно осмотреть место стоянки.

    Ищем утечки. При проблемах с радиатором это является первым действием любого автомобилиста. Для этого нужно приоткрыть капот, в котором затем провести поиск патрубков, идущих к радиатору. Необходимо проверить состояние верхнего и нижнего патрубков мотора и двух патрубков печки. Необходимо провести внимательный осмотр патрубков и уплотнительных хомутов. На шлангах должны отсутствовать трещины или разрывы, а на хомутах – протечки.

    Далее нужно выполнить осмотр самого радиатора, нет ли на его корпусе следов вытекавшего недавно антифриза. Нужно выключить мотор, подождать, пока тот немного остынет, затем снова включить его и прогреть до рабочей температуры. Что находится в открытом отверстии? При нормальной работе термостата внутри должен струиться антифриз. Пустой радиатор означает, что заклинивший закрытый термостат подлежит замене.

    Ещё можно при полностью остывшем моторе проверить термостат. Для этого нужно снять с радиатора пробку и заглянуть в него. Струящийся внутри антифриз означает заклинивший открытый термостат. Кроме того именно из-за неисправного радиатора постоянно перегревается мотор. Диагностику состояния радиатора проводят следующим образом. Проверяется уровни охладителя, которые должны быть нормальными. Проводится «холодный» запуск мотора. При прогреве движка становится немножко выше температура подающих в радиатор патрубков. Патрубки, отводящие от радиатора должны быть холодными. Если же отводящие патрубки становятся тёплыми, значит термостат не в порядке. Если же нижний патрубок становится теплее, значит с термостатом всё в порядке, при плохом охлаждении можно сказать, что термостат нужно заменить (поремонтировать).

    Радиаторы, сделанные из латуни. Пробоины, трещины, разрывы в подобного рода радиаторах устраняются. Перед началом работы необходимо запастись мощным паяльником (электрический, у которого мощность не ниже 500 Вт, вполне подойдёт); буром, флюсом или паяльной кислотой (хлористой цинковой добавкой); припоем; шкуркой и металлической щёткой.

    Читайте так же:  Ремонт кухни в сталинке своими руками

    Изображение - Ремонт радиатора охлаждения своими руками proxy?url=http%3A%2F%2Fprocrossover.ru%2Fwp-content%2Fuploads%2F2017%2F03%2Fzagruzhennoe-2-e1489234120526

    Сначала неисправный радиатор снимается с автомобиля, чистится. Далее на нём осматриваются все повреждения. Отверстия или небольшие трещинки, к примеру, на поверхностях радиаторных бачков, а также прочие повреждения зачищаются щёткой. Затем необходимо зашкурить места пайки до тех. пор, пока не появится однородный металлический блеск. Делается это с целью снятия окислов и чтобы отлично сцепился припой и металл. После этого на поверхности из латуни (в месте предполагаемой пайки) наносится паяльная кислота, бур с флюсом, благодаря чему растекаемость припоя по повреждению будет отличной. При спаивании повреждений нужно смотреть за состоянием заводских спаянных швов, которые при нагревании с помощью паяльника на высокопроводимом латунном материале могут тоже начать «плыть». При нахождении повреждений около мест, где расположены заводские швы, их охлаждают либо используют способы восстановления радиаторов из алюминиевого материала.

    Радиаторы из алюминиевого материала. Для заделывания повреждений в подобного рода охладительных элементах стоит взять различные герметики и клеи.

    Изображение - Ремонт радиатора охлаждения своими руками proxy?url=http%3A%2F%2Fprocrossover.ru%2Fwp-content%2Fuploads%2F2017%2F03%2F74340c725441d94af2f1302e2d94052f-e1489234236606

    Пробоины с повреждениями глубиной в 1 сантиметр заделываются при помощи «холодного сваривания», выпускающейся в виде небольших брусков и включающей в себя пару компонентов с клеевой основой и катализатором. Заделывание пробоин выполняется по тому же самому методу, что и ремонт эпоксидными и полиэфирными клеями. Перед началом процесса под названием «холодная сварка» её составляющие разминают до тех пор, пока они не станут однородной массой и не примут вид конической формы, острый угол которой вдавится в повреждение.

    Трещины, образующиеся у оснований любой из трубок, заделываются эпоксидными клеями или его составляющими. Наилучшего результата при такой методике восстановления можно достичь, если добавить в клей наполнители (например, алюминиевые пудры). На готовые к работе места наносят раствор приготовленного клея, после чего в местах склеивания (для увеличения жёсткости) наматывается определённое количество слоёв пропитавшейся клейким раствором стеклотканей. После окончания ремонтный работ эпоксидный клей необходимо высушить (не менее одних суток), после чего радиаторный элемент можно эксплуатировать.

    Отметим, что восстановление радиаторов с огромными пробоинами выполняется при помощи эпоксидного клея и стеклотканей. Повреждение при этом заклеивается определённым количеством стеклотканевых кусков, размер каждого из которых увеличивается (по возрастающей). Каждый слой после наклеивания высушивается.

    Если повреждён радиаторный пластмассовый бачок (такие конструкции встречаются довольно часто) можно применить либо описанную выше методику, либо спаивание пластмасс. Для процесса при этом нужно использовать материалы идентичные используемым в конструкции. Последовательность спаиваний идентична соединению элементов из металлического материала.

    Еще больше подробностей о ремонте радиаторов вы узнаете из этого видео:

    В заключении статьи о том, как отремонтировать радиатор автомобиля своими руками, напомним о том, что после самостоятельного ремонта радиатор сможет прослужить долго, если:

    • его надёжно закрепить;
    • внешнюю радиаторную поверхность нужно периодически прочищать автохимическими средствами;
    • охладительную систему заполнять только качественным антифризом;
    • охладитель периодически (при смене своих качеств) должен меняться.

    Можно также, чтобы не мучиться, купить новый радиатор или отдать его в ремонт на СТО. Что касается стоимости ремонта в специализированных мастерских, то цена будет зависеть от самой СТО, от того, насколько она популярна. К примеру, в мастерских, относящихся к брендовым предприятиям-производителям, ремонт обойдётся дороже. В находящихся за городом СТО ремонт будет стоить дешевле. В городах ближе к центру ремонт будет дороже, дальше – дешевле.

    Изображение - Ремонт радиатора охлаждения своими руками proxy?url=https%3A%2F%2Fremoskop.ru%2Fwp-content%2Fauploads%2F486356%2Fotremontirovat_radiator

    При работе двигателя внутреннего сгорания выделяется довольно большое количество тепла. Для того чтобы исключить вероятность перегрева основных элементов, проводится установка охлаждающей системы, важной частью которой можно назвать радиатор. Снижение эффективности работы охлаждающей системы или полный ее выход из строя не допускается, так как в этом случае двигатель перегреется и выйдет из строя. Именно поэтому ремонт радиаторов охлаждения автомобилей следует проводить незамедлительно при появлении первых признаков неисправности.

    Радиатор представляет собой сочетание тонких трубок, между которыми расположены тонкие пластины. Принцип действия всей охлаждающей системы довольно прост:

    1. Двигатель имеет охлаждающую рубашку, в которую подается вода или антифриз. Засчет высокой теплопроводности применяемых материалов при создании всей системы, тепло передается жидкости, после чего она отводится к радиатору.
    2. Радиатор обладает довольно высоким показателем емкости, состоит из большого количества трубок. Деление конструкции на множество небольших секций позволяет существенно повысить площадь соприкосновения трубок с пластинами. При изготовлении этого элемента охлаждающей системы, применяется алюминий небольшой толщины, за счет чего также существенно повышается степень теплообмена.
    3. При движении автомобиля радиатор охлаждается засчет мощного воздушного потока. И также устанавливаются дополнительные вентиляторы, которые позволяют существенно повысить эффективность охлаждения конструкции.

    После того как температура рабочей жидкости была снижена, она подается обратно в охлаждающую рубашку двигателя.

    Применение алюминия и других подобных сплавов при изготовлении радиатора определяет то, что даже несущественное механическое воздействие может стать причиной появления течи или другого дефекта. Стоимость услуги ремонта на СТО весьма велика, что связано с определенными сложностями процесса. Именно поэтому многие решают провести ремонт радиатора охлаждения своими руками.

    Пайка алюминиевого радиатора должна проводиться сразу после обнаружения неисправности. Это связано с тем, что течи опасны для окружающих и конструкции двигателя:

    1. Слишком низкий уровень охлаждающей жидкости приводит к перегреву ДВС.
    2. Засчет нагрева жидкости в системе, повышается ее давление. При критическом значении давления может случиться резкий выброс антифриза, нагретого до высокой температуры. При попадании жидкости на открытые участки кожи приведет к травме.

    Провести ремонт радиатора своими руками можно только при наличии определенного набора инструментов. Это связано с тем, что устранить механический дефект, можно только запаяв отверстие.

    Читайте так же:  Сканер штрих кода ремонт своими руками

    Прежде чем рассматривать то, как отремонтировать радиатор автомобиля своими руками, необходимо уделить внимание наиболее распространенным неисправностям. Многие обладатели ВАЗ 2109, 2107, 2110 хорошо знакомы с тем, сколько может доставлять хлопот радиатор. Типичными неисправностями можно считать:

    1. Изображение - Ремонт радиатора охлаждения своими руками proxy?url=https%3A%2F%2Fremoskop.ru%2Fwp-content%2Fauploads%2F486357%2Fremont_radiatora_ohlazhdeniyaЗасорение проводящих трубок. При применении низкокачественного антифриза или грязной жидкости есть вероятность того, что трубки засорятся и перестанут пропускать жидкость. Для решения подобной проблемы придется разобрать конструкцию и провести очистку.
    2. Нарушение герметичности резиновых уплотнителей также приводит к рассматриваемой проблеме. В некоторых случаях можно клеить уплотнители, в других — придется провести ее полную замену.
    3. Нарушение герметичности трубок, которые проводят жидкость к бачку радиатора. Повреждение металла можно только запаять. При этом стоит учитывать, что починить можно не все дефекты, в некоторых случаях придется проводить полную замену элемента.
    4. Изображение - Ремонт радиатора охлаждения своими руками proxy?url=https%3A%2F%2Fremoskop.ru%2Fwp-content%2Fauploads%2F486351%2Fremont_alyuminievyh_radiatorovОбразование трещин может быть связано с неправильной эксплуатацией транспортного средства в зимний период. Примером можно назвать случай использования обычной воды или ее смешивание с антифризом. При замерзании обычная жидкость увеличивается в объеме, засчет чего происходит деформация метала, и может появиться течь.
    5. Чаще всего конструкция получает повреждение в результате механического воздействия. Примером можно назвать легкий удар во время аварии, а также попадание крупного камня при движении на большой скорости. Устранить можно небольшие дефекты, для чего потребуется ремкомплект.

    В домашних условиях можно устранить довольно большое количество различных неисправностей, так как требуемое оборудование встречается у автолюбителей часто.

    Важно своевременно определить проблему и приступить к ее устранению. В случае механического повреждения конструкции выявить дефект зачастую можно при визуальном осмотре, в случае засорения системы все несколько сложнее. Температура двигателя также может возрастать по причине неисправности других элементов охлаждающей системы, к примеру, вентилятора или термостата. Только проведя разборку конструкции, можно сделать вывод о том, какова причина неправильной работы охлаждающей системы, и почему резко возрастает температура двигателя.

    Убедиться в том, что проблема заключается в неисправности радиатора, можно следующим образом:

    1. При разгерметизации конструкции под капотом должны остаться следы охлаждающей жидкости. На момент движения в системе создается высокое давление, которое будет выталкивать жидкость даже через небольшое отверстие.
    2. Провести визуальный осмотр. Как правило, даже незначительные повреждения хорошо заметны и могут быть выявлены при визуальном осмотре.

    Прежде чем делать ремонт, следует убедиться в том, что причиной перегрева двигателя не стал неисправный термостат. Это устройство отвечает за перенаправление охлаждающей жидкости: если двигатель холодный, то она не попадает в радиатор. Этот элемент также требуется для повышения эффективности отопления в зимний период, так как печка подает теплый воздух только после прогрева двигателя.

    Для того чтобы существенно повысить эффективность охлаждения при изготовлении радиатора, применяется очень тонкий металл. Этот момент определяет просто огромное количество проблем, связанных с его ремонтом.

    Перед проведением работы следует учесть тот момент, что радиаторы могут изготавливаться из следующих материалов:

    Как показывает практика, проще всего восстановить в домашних условиях вариант исполнения из латуни, так как подобный металл неплохо поддается обработке.

    Если пластик можно быстро заменить, а все резиновые уплотнители заклеить, то с ремонтом радиатора все намного сложнее: исправить механическое повреждение можно только при сильном нагреве металла, после чего происходит запаивание отверстий. Как ранее было отмечено, не все дефекты можно устранить.

    Определившись с тем, где именно появилась течь, можно приступить к выполнению работы. Для этого потребуются:

    1. Изображение - Ремонт радиатора охлаждения своими руками proxy?url=https%3A%2F%2Fremoskop.ru%2Fwp-content%2Fauploads%2F486348%2Favtomobiley_payka_alyuminievogoПаяльник с мощностью не менее 500 Вт.
    2. Паяльная кислота.
    3. Бура.
    4. Шкурка для зачистки поверхности.
    5. Припой.
    6. Металлическая щетка для очистки поверхности.

    Инструкция выполнения работы:

    1. Для начала проводится снятия радиатора с автомобиля.
    2. Поверхность очищается от возможных загрязнения различного типа.
    3. Небольшие трещины и другие дефекты должны быть предварительного зачищены. Для удаления окиси проводится зачистка вплоть до момента, пока металл не начнет блестеть, а поверхность будет однородной.
    4. После подготовки поверхности на нее наносится бура, паяльная кислота.
    5. Применяемый припой должен равномерно распределяться по обрабатываемой поверхности, для чего паяльник предварительного разогревается до нужной температуры.

    Восстановить можно радиатор практически любого автомобиля, к примеру, модели Ланос. При проведении работы стоит учитывать, что все дефекты должны быть расположены на большом расстоянии от заводских швов. Это связано с высокой степенью пластичности латуни — слишком высокая температура может деформировать заводские швы, сделав их менее устойчивыми к давлению.

    Пайка алюминиевых радиаторов практически невозможна в домашних условиях. По этому причине рассматривается возможность восстановления небольших повреждений путем применения различного клея и герметиков.

    Выбор клея и герметиков следует проводить в том случае, если дефект не более 1 см. К особенностям применяемых составов отнесем следующие моменты:

    1. Специальный клей выпускается в виде двух компонентов.
    2. Перед применением «холодной сварки» рекомендуется тщательно смешать два компонента до получения однородной массы.
    3. Сразу после получения однородной массы ей придается коническая форма, после чего вещество вдавливается в образованную трещину.

    В случае повреждения подводящих трубок применяется специальный клей, который имеет в качестве дополнительного наполнителя алюминиевую пруду. Рекомендации по его применению следующие:

    1. Проводится тщательная зачистка и обезжиривание поверхности.
    2. Для повышения жесткости может дополнительно применяться стеклоткань.

    На сушку клея уходит не менее 24 часов, в течение которых обработанное место не должно подвергаться какому-либо воздействию.

    Радиатор является дорогостоящим элементом охлаждающей системы, который не всегда можно восстановить. Соблюдение некоторых рекомендаций по эксплуатации автомобиля позволит исключить вероятность его повреждения:

    1. Все элементы системы при эксплуатации должны быть надежно закреплены, так как во время движения автомобиля может возникать сильная вибрация.
    2. В качестве охлаждающей жидкости должен использоваться исключительно антифриз высокого качества. Это связано с тем, что вода может стать причиной образования коррозии и засорения патрубков. Кроме этого, обычная жидкость закипает при меньшей температуре, в зимний период кристаллизуется: в обоих случаях на конструкцию радиатора и подводящих трубок воздействует серьезное давление.
    3. При истечении срока годности применяемого антифриза его следует заменить. Эта рекомендация связана с тем, что со временем применяемое вещество может терять свои эксплуатационные качества.
    4. Рекомендуется проводить периодическую очистку внешней поверхности радиатора, выполнять промывку сот.
    Читайте так же:  Бензопилы штиль ремонт своими руками штиль 250

    Во многих случаях незначительное повреждение можно исправить своими руками, но слишком серьезное повреждение становится причиной обращения в СТО или полной замены устройства. Стоит учитывать, что запаянное отверстие со временем опять может дать течь. Поэтому рекомендуется со временем провести замену отремонтированного радиатора.

    Утечки охлаждающей жидкости и восстановление поврежденных деталей радиаторов устраняют как с помощью современных полимерных материалов, так и традиционными способами – пайкой и сваркой.

    Ра­ди­а­тор слу­жит для ох­ла­ж­де­ния жид­ко­сти, по­сту­па­ю­щей из дви­га­те­ля и цир­ку­ли­ру­ю­щей по труб­кам, об­ра­зу­ю­щим его серд­це­ви­ну. В раз­лич­ных кон­ст­рук­ци­ях труб­ки мо­гут быть рас­по­ло­же­ны:

    Изображение - Ремонт радиатора охлаждения своими руками proxy?url=http%3A%2F%2Fwiki.zr.ru%2Fimages%2Fthumb%2Fe%2Fe6%2F%25D0%25A0%25D0%25B5%25D0%25BC%25D0%25BE%25D0%25BD%25D1%2582_%25D1%2580%25D0%25B0%25D0%25B4%25D0%25B8%25D0%25B0%25D1%2582%25D0%25BE%25D1%2580%25D0%25B0_%25D0%25BE%25D1%2585%25D0%25BB_1.jpg%2F350px-%25D0%25A0%25D0%25B5%25D0%25BC%25D0%25BE%25D0%25BD%25D1%2582_%25D1%2580%25D0%25B0%25D0%25B4%25D0%25B8%25D0%25B0%25D1%2582%25D0%25BE%25D1%2580%25D0%25B0_%25D0%25BE%25D1%2585%25D0%25BB_1

    Изображение - Ремонт радиатора охлаждения своими руками proxy?url=http%3A%2F%2Fwiki.zr.ru%2Fimages%2Fthumb%2F3%2F3d%2F%25D0%25A0%25D0%25B5%25D0%25BC%25D0%25BE%25D0%25BD%25D1%2582_%25D1%2580%25D0%25B0%25D0%25B4%25D0%25B8%25D0%25B0%25D1%2582%25D0%25BE%25D1%2580%25D0%25B0_%25D0%25BE%25D1%2585%25D0%25BB_2.jpg%2F350px-%25D0%25A0%25D0%25B5%25D0%25BC%25D0%25BE%25D0%25BD%25D1%2582_%25D1%2580%25D0%25B0%25D0%25B4%25D0%25B8%25D0%25B0%25D1%2582%25D0%25BE%25D1%2580%25D0%25B0_%25D0%25BE%25D1%2585%25D0%25BB_2

    • раз­гер­ме­ти­за­ция со­еди­не­ний тру­бок с бач­ка­ми;
    • по­вре­ж­де­ние швов на труб­ках;
    • тре­щи­ны и про­бо­и­ны в бач­ках, в том чис­ле на па­т­руб­ках и за­лив­ной гор­ло­ви­не;
    • по­вре­ж­де­ние ре­зи­но­вых уп­лот­не­ний.

    Кро­ме то­го, при ава­ри­ях и столк­но­ве­ни­ях ра­ди­а­то­ры, рас­по­ло­жен­ные в пе­ред­ней ча­с­ти ав­то­мо­би­ля, ча­с­то по­лу­ча­ют раз­лич­ные ме­ха­ни­че­ские по­вре­ж­де­ния.

    Ес­ли об­на­ру­жи­лась не­зна­чи­тель­ная утеч­ка, а ее ме­с­то не уда­ет­ся об­на­ру­жить или оно не­до­с­туп­но, то в ох­ла­ж­да­ю­щую жид­кость мож­но до­ба­вить од­ну из спе­ци­аль­ных при­са­док, пред­на­зна­чен­ных для этой це­ли.
    Та­кие ве­ще­ст­ва мо­гут быть жид­ки­ми или по­рош­ко­об­раз­ны­ми 2 и ча­с­то на­зы­ва­ют­ся «гер­ме­ти­ки ра­ди­а­то­ра» 3 . Их не­об­хо­ди­мо ис­поль­зо­вать в со­от­вет­ст­вии с ин­ст­рук­ци­ей. Ес­ли на дан­ную при­сад­ку ни­ка­ко­го опи­са­ния нет, ее луч­ше не при­ме­нять.

    Изображение - Ремонт радиатора охлаждения своими руками proxy?url=http%3A%2F%2Fwiki.zr.ru%2Fimages%2Fthumb%2F5%2F55%2F%25D0%25A0%25D0%25B5%25D0%25BC%25D0%25BE%25D0%25BD%25D1%2582_%25D1%2580%25D0%25B0%25D0%25B4%25D0%25B8%25D0%25B0%25D1%2582%25D0%25BE%25D1%2580%25D0%25B0_%25D0%25BE%25D1%2585%25D0%25BB_3.jpg%2F400px-%25D0%25A0%25D0%25B5%25D0%25BC%25D0%25BE%25D0%25BD%25D1%2582_%25D1%2580%25D0%25B0%25D0%25B4%25D0%25B8%25D0%25B0%25D1%2582%25D0%25BE%25D1%2580%25D0%25B0_%25D0%25BE%25D1%2585%25D0%25BB_3

    Мно­го­чис­лен­ные мел­кие по­вре­ж­де­ния, об­ра­зо­вав­ши­е­ся, на­при­мер, в ре­зуль­та­те кор­ро­зии и со­сре­до­то­чен­ные в од­ном ме­с­те, гер­ме­ти­зи­ру­ют, ис­поль­зуя клеи-ком­па­ун­ды («жид­кий ме­талл»). Это по­ли­мер­ные ком­по­зит­ные ма­те­ри­а­лы на эпо­к­сид­ной ос­но­ве, об­ла­да­ю­щие те­ку­че­стью, до­с­та­точ­ной для за­лив­ки мест по­вре­ж­де­ний.
    Один из воз­мож­ных ва­ри­ан­тов ре­мон­та за­клю­ча­ет­ся в том, что за­чи­щен­ное и обез­жи­рен­ное ме­с­то по­вре­ж­де­ния за­ли­ва­ют ком­па­ун­дом и вы­дер­жи­ва­ют до его от­вер­жде­ния. Ра­ди­а­тор пе­ред за­лив­кой ус­та­на­в­ли­ва­ют го­ри­зон­таль­но на под­став­ку. На нее пред­ва­ри­тель­но ук­ла­ды­ва­ют ре­зи­но­вую под­клад­ку, сма­зан­ную тон­ким сло­ем мас­ла для ис­клю­че­ния при­кле­и­ва­ния к ра­ди­а­то­ру.
    Тре­щи­ны в пла­ст­мас­со­вых де­та­лях мож­но уст­ра­нить с по­мо­щью кле­ев-рас­пла­вов – тер­мо­пла­стич­ных ма­те­ри­а­лов, раз­мяг­ча­ю­щих­ся при на­гре­ве и за­твер­де­ва­ю­щих при ох­ла­ж­де­нии. Тех­но­ло­гия при­ме­не­ния за­клю­ча­ет­ся в том, что не­сколь­ко гра­нул та­ко­го клея по­ме­ща­ют на очи­щен­ное осу­шен­ное ме­с­то по­вре­ж­де­ния, а за­тем про­гре­ва­ют па­яль­ни­ком до рас­те­ка­ния и по­лу­че­ния ров­но­го слоя.

    Пай­ка ла­тун­ных де­та­лей осу­ще­ст­в­ля­ет­ся лег­ко­плав­ки­ми при­по­я­ми, на­при­мер, ПОС­Су 25-2, ПОС­Су 30-0,5 и т.д. Тре­щи­ны за­чи­ща­ют и за­па­и­ва­ют, а про­бо­и­ны за­кры­ва­ют под­хо­дя­щи­ми за­пла­та­ми из ли­с­то­вой ла­ту­ни (на­при­мер вы­ре­зан­ны­ми из от­слу­жив­ше­го ра­ди­а­то­ра) и опа­и­ва­ют по пе­ри­мет­ру. Пов­ре­ж­ден­ные труб­ки за­па­и­ва­ют или ме­ня­ют 8 .
    Уда­ле­ние де­фект­ной труб­ки или ее ча­с­тей мо­жет осу­ще­ст­в­лять­ся в сле­ду­ю­щем по­ряд­ке:

    • внутрь труб­ки вво­дят на­гре­тый стер­жень со­от­вет­ст­ву­ю­ще­го диа­мет­ра;
    • по­с­ле раз­мяг­че­ния при­поя труб­ку из­вле­ка­ют из бач­ка вме­сте со стерж­нем;
    • ус­та­на­в­ли­ва­ют и за­па­и­ва­ют но­вую труб­ку.

    Ар­го­но­ду­го­вая элек­т­ро­свар­ка де­та­лей про­из­во­дит­ся с при­ме­не­ни­ем в ка­че­ст­ве при­са­доч­но­го ма­те­ри­а­ла спе­ци­аль­ной алю­ми­ни­е­вой сва­роч­ной про­во­ло­ки, на­при­мер Св-АК12 или Св-АК10. Та­кая свар­ка име­ет осо­бен­но­сти и про­во­дит­ся в сре­де инерт­но­го га­за, так как эти ма­те­ри­а­лы:

    • име­ют плохую сва­ри­ва­е­мость из-за об­ра­зо­ва­ния ту­го­плав­кой оки­си алю­ми­ния на по­верх­но­сти де­та­лей;
    • при на­гре­ве скач­ком пе­ре­хо­дят из твер­до­го со­сто­я­ния в жид­кое, ми­нуя пла­стич­ное;
    • име­ют боль­шой ко­эф­фи­ци­ент тер­ми­че­ско­го рас­ши­ре­ния, что при на­гре­ве вы­зы­ва­ет де­фор­ма­ции и силь­ные вну­т­рен­ние на­пря­же­ния, по­э­то­му пе­ред свар­кой де­та­ли про­гре­ва­ют, а по­с­ле свар­ки мед­лен­но ох­ла­ж­да­ют;
    • при пе­ре­гре­ве свы­ше 400°С проч­ность алю­ми­ния рез­ко умень­ша­ет­ся и мо­жет про­изой­ти раз­ру­ше­ние да­же от не­боль­шо­го уда­ра.

    В зо­ну свар­ки по­да­ет­ся ар­гон, ко­то­рый на­деж­но за­щи­ща­ет рас­пла­в­лен­ный ме­талл от окис­ле­ния ки­с­ло­ро­дом воз­ду­ха, и свар­ной шов об­ра­зу­ет­ся без пор и ра­ко­вин.
    Свар­ка пла­ст­мас­со­вых бач­ков вы­пол­ня­ет­ся с ис­поль­зо­ва­ни­ем в ка­че­ст­ве при­сад­ки ку­соч­ков пла­ст­мас­сы, ана­ло­гич­ной по свой­ст­вам ма­те­ри­а­лу ре­мон­ти­ру­е­мой де­та­ли. На­г­рев и рас­пла­в­ле­ние осу­ще­ст­в­ля­ют на­пра­в­лен­ной стру­ей го­ря­че­го воз­ду­ха или с по­мо­щью па­яль­ни­ка. Края тре­щин пред­ва­ри­тель­но за­свер­ли­ва­ют для пре­дот­вра­ще­ния их даль­ней­ше­го раз­ви­тия.
    Га­зо­ди­на­ми­че­ское на­пы­ле­ние на­хо­дит все бо­лее ши­ро­кое при­ме­не­ние для тон­ко­стен­ных де­та­лей из алю­ми­ния. В от­ли­чие от га­зо­пла­мен­но­го и плаз­мен­но­го на­пы­ле­ния, а так­же свар­ки этот спо­соб не при­во­дит к пе­ре­гре­ву об­ра­ба­ты­ва­е­мой по­верх­но­сти. По­кры­тие тол­щи­ной 1,0–1,5 мм по­лу­ча­ет­ся за счет то­го, что об­ра­зу­ю­щие его спе­ци­аль­ные по­рош­ки раз­го­ня­ют­ся вме­сте с го­ря­чи­ми га­за­ми до сверх­зву­ко­вой ско­ро­сти, на­пра­в­ля­ют­ся на ре­мон­ти­ру­е­мую де­таль и на­пла­в­ля­ют­ся на ее по­верх­ность.

    Ре­зуль­тат ре­мон­та оп­ре­де­ля­ют, на­ка­чи­вая внутрь ра­ди­а­то­ра воз­дух. Как «под­руч­ное» сред­ст­во мож­но ис­поль­зо­вать раз­ре­зан­ную по­по­лам ка­ме­ру от ве­ло­си­пе­да с вен­ти­лем при­мер­но по­се­ре­ди­не. Од­ной сто­ро­ной ее на­де­ва­ют на вход­ной па­т­ру­бок, дру­гой сто­ро­ной – на вы­ход­ной. За­лив­ную гор­ло­ви­ну (ес­ли она есть) за­кры­ва­ют штат­ной проб­кой, за­тем че­рез вен­тиль ка­ме­ры на­со­сом на­ка­чи­ва­ют воз­дух до по­лу­че­ния из­бы­точ­но­го да­в­ле­ния. За­тем ра­ди­а­тор по­гру­жа­ют в во­ду – при от­сут­ст­вии вы­хо­дя­щих на по­верх­ность пу­зырь­ков воз­ду­ха он счи­та­ет­ся гер­ме­тич­ным.
    Этим же спо­со­бом об­на­ру­жи­ва­ют ме­с­та скры­тых сквоз­ных по­вре­ж­де­ний.

    Изображение - Ремонт радиатора охлаждения своими руками photo3432
    Автор статьи: Артем Кондратьев

    Добрый день! Я Артем. Чуть меньше 9 лет работаю слесарем и мне нравиться работать руками. Когда создаешь новые полезные вещи или возвращаешь к жизни сломанные предметы. Разве это не прекрасно? Рекомендую, перед реализацией идей с моего сайта, проконсультироваться со специалистами. Удачного рабочего дня!

    Обо мнеОбратная связь
    Оцените статью:
    Оценка 5 проголосовавших: 1

    ОСТАВЬТЕ ОТВЕТ

    Please enter your comment!
    Please enter your name here
