Ремонт ручника ваз 2110 своими руками

Если у Вас тормозные накладки и сами тросы в хорошем состоянии, а ручник не держит, тогда Вам может помочь доработка тросов ручника. Это не сложная операция, с которой справится каждый.

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Для того, чтобы избавиться от постоянных штрафов с камер, многие наши читатели успешно используют Специальную Нано Пленку на номера . Легальный и 100% надежный способ защиты от штрафов. Ознокомившись и внимательно изучив данный метод мы решили предложить его и Вам.

Для того, чтобы избавиться от постоянных штрафов с камер, многие наши читатели успешно используют Специальную Нано Пленку на номера . Легальный и 100% надежный способ защиты от штрафов. Ознокомившись и внимательно изучив данный метод мы решили предложить его и Вам.

Ручник, или стояночный тормоз, присутствует в каждом автомобиле и является необходимым элементом системы безопасности. Бывают случаи, когда он не выполняет свою функцию полностью или частично. В любом случае эту неисправность необходимо как можно быстрее устранить.

Рассмотрим принцип работы стояночного тормоза (ручника) на автомобиле ВАЗ 2110.

Он довольно прост. Одним из основных его элементов является специальный трос. Когда водитель натягивает ручку стояночного тормоза, то происходит натяжение этого тросика, которое равномерно распределяет своё воздействие на тормозные колодки каждого колеса автомобиля. В процессе эксплуатации происходит изнашивание накладок задних тормозных колодок, растягивания тросика, а в результате возникает необходимость в регулировке или ремонте ручника. Также очень часто водители, особенно начинающие, ездят с поднятым ручником, что приводит к преждевременному изнашиванию троса ручника. Если своевременно водитель не проведёт профилактику или ремонт этого механизма, то автомобиль может самостоятельно начать движение с места или будет притормаживать движение, вплоть до остановки, на подъёме.

Внешний вид троса стояночного тормоза на автомобиле ВАЗ 2110

Регулировку ручника можно выполнить не только в автосервисе, но и своими руками в домашних условиях. Но сначала необходимо ознакомиться со схемой ручного стояночного тормоза, чтобы знать основные её элементы для настройки данной системы.

Схема ручника на ВАЗ 2110

На этой схеме цифрами обозначены следующие элементы:

1 — кнопка, которая фиксирует рычага ручника;
2 — рычаг ручного тормоза;
3 — защитная накладка;
4 — тяга ручника;
5 — уравнитель троса;
6 — регулировочная гайка;
7 — контргайка;
8 — трос;
9 — защитная оболочка троса

Чтобы приступить к регулировке ручника, необходимо убедиться в наличии и доступности одного из трёх элементов: подъёмника, смотровой ямы или эстакады.

Эстакада – вид инженерного сооружения, которое предназначается для прокладки дороги или коммуникаций над землёй.

Самодельная эстакада для регулировки ручника на ВАЗ 2110

В домашних условиях чаще всего доступной является только смотровая яма. Если же не получается воспользоваться ни одним из перечисленных условий, то можно обойтись своеобразными опорными козлами, которые представляют собой жёсткую конструкцию, устанавливаемую под заднюю часть кузова, после её приподнятия домкратом. Кроме того, необходимо подготовить два гаечных ключа размером «13», а также пассатижи.

• опустить рычаг стояночного тормоза в крайнее нижнее положение;

Один из этапов регулировки — опустить рычаг ручника

• с помощью одного ключа на «13» нужно ослабить контргайку, при этом удерживать вторым ключом регулировочную гайку; Ослабление контргайки и ослабление регулировочной гайки

• начать заворачивать регулировочную гайку и продолжать до тех пор, пока не натянется тросик ручника или немного не ослабится, если он перетянут;
• во время закручивания регулировочной гайки нужно придерживать пассатижами шток в механизме ручника.

Это ещё не всё, так как осталось несколько пунктов для выполнения полной настройки ручного тормоза.

• продолжать вращение регулировочной гайки, пока мы не убедимся, что у рычага тормоза полный ход составляет примерно 3 щелчка (эту операцию удобно выполнять вдвоём – один человек вращает гайку, а второй проверяет ручник);
• после проверки рабочего хода нужно затянуть контргайку, удерживая ключом регулировочную гайку;
• теперь необходимо проверить, не перетянут ли тросик ручника: рычаг стояночного тормоза опускается вниз, приподнимаются домкратом задние колёса и прокручиваются руками – они должны вращаться равномерно, без задержек;
• если ход рычага всё ещё большой, то продолжаем заворачивать регулировочную гайку (или отворачивать, если трос перетянут) и регулярно проверять ход ручника, пока он не будет составлять 3 щелчка, а тормозные колодки не будут мешать вращению колёс.

После окончания регулировки системы следует проверить её работу. Для этого нужно водителю поставить свой автомобиль на участок дороги с уклоном от 23% и поднять рычаг стояночного тормоза. Если машина надёжно фиксируется на дороге и не движется, то это означает, что работы были проведены правильно.

Встречаются случаи, когда одной регулировкой стояночного тормоза не обойтись. Такое бывает довольно редко и преимущественно на старых автомобилях – обрыв троса ручного тормоза. Тросик со временем изнашивается и уже не в силах выдерживать нагрузку автомобиля, и в какой-то момент обрывается. Иногда обрыв происходит и на новых авто, подвергающихся слишком интенсивной эксплуатации, для которой не предусмотрена их тормозная система. Чаще всего тросы просто соскакивают или наконечники троса, закреплённые в барабанах, перетираются колёсными болтами, также это происходит просто по причине износа задних барабанных тормозов.

Трос следует менять не только в крайнем случае, когда он порвался, но и в качестве профилактики его последующего обрыва в таких случаях:

• трос ручника с трудом перемещается в оболочке даже после его смазки;
• наконечники троса ослаблены (приходится регулярно подтягивать трос);
• нити троса стали растягиваться, что в конечном итоге приведёт к его обрыву.

Операция по замене троса ручника, так же, как и регулировка ручника, может быть выполнена самостоятельно. Замена происходит более сложно, но какие-то профессиональные навыки, инструменты или оборудование здесь не требуются. Надо не забыть про помощника, который в этом случае необходим водителю, чтобы с силой натягивать трос для корректной установки уравнителя.

Замена троса стояночного тормоза состоит из выполнения следующих операций:

1. Опустить рычаг ручника вниз до упора;

2. Снять тормозной диск колеса, со стороны которого происходит замена троса;

Снимаем тормозной барабан колеса

3. Снять глушитель с его подушек подвески, а также резонатор с задней подвески;

Снимаем глушитель с подушки подвески

4. Опустить вниз выхлопную систему;

5. Открутить контргайку (1) и регулировочную гайку (2);

Откручиваем контргайку, регулировочную гайку

6. Снять уравнитель (4) с тяги (3).

После этого приступаем к следующим действиям:

7. Из уравнителя вынимаем наконечник старого троса;

Из уравнителя извлекаем наконечник троса

8. Также наконечник вынимаем из оболочки кронштейна, который расположен на нижней части кузова;

Вынимаем наконечник оболочки троса ручного тормоза из кронштейна

9. Отгибаем скобы крепления троса;

Отгибаем скобы крепления троса ручника

10. Снимаем заднюю тормозную колодку и отсоединяем наконечник троса от рычага;

Снимаем тормозную колодку и отцепляем наконечник троса

11. Обращаем взгляд на задний мост – там находится держатель троса, закреплённый гайкой, затяжку которой необходимо ослабить;

12. Аккуратно вынимает трос сперва из держателя, потом из кронштейна, и далее из тормозного шипа;

13.Приступаем к установке нового троса, соблюдая обратный порядок указанных здесь действий.

При установке троса обязательно обратить внимание на его расположение в кронштейне – только крест-накрест! После установки троса необходима его правильная натяжка и регулировка, что было поэтапно описано выше.

Как видно из этого описания, выполнение указанных работ несложное и доступное практически любому водителю, который, не обращаясь в СТО и экономя значительную сумму на этом, хочет качественно и своими руками установить новый трос ручника или произвести настройку стояночного тормоза.

Рано или поздно, все когда-то изнашивается и приходит в негодность. Это касается и системы стояночного тормоза ВАЗ-2110. Однако, если есть возможность отрегулировать и дальше безопасно пользоваться ручником, мы делаем это. Сегодня разберёмся в том, когда необходима регулировка ручного тормоза ВАЗ-2110 и как её выполнить своими руками за несколько минут.

Регулировка ручного тормоза десятки по регламенту проводится раз в 30 тысяч км пробега.

Тем не менее, бывают ситуации, когда регулировкой ситуацию уже не спасти. В тех случаях, когда трос ручника растянут до предела или когда изношены задние колодки, тормозной барабан, регулировка не даст никаких результатов.

Устройство стояночной тормозной системы автомобиля ВАЗ-2110.

Завод говорит, что в нормальных условиях эксплуатации рычаг ручного тормоза должен издать 2-4 щелчка до полной блокировки задних колес.

Проверить это просто — находим уклон примерно в 20-25% , затягиваем ручник до упора ( должно быть не более 7-8 щелчков ), ставим машину на нейтралку. Если автомобиль с нормальной нагрузкой хорошо держится на уклоне, система вполне исправна, можно продолжать эксплуатацию. В противном случае, необходима регулировка.

Исключение составляют те случаи, когда трос ручника порван, закис в кожухах или растянут. Тогда для начала покупаем новый трос, а после его замены и диагностики состояния тормозных барабанов и задних колодок, будем проводить регулировку.

Регулировка необходима также в тех случаях, когда ручник срабатывает раньше, чем рычаг издаст второй щелчок.

Это говорит о том, что при полной нагрузке задние тормозные механизмы будут притормаживать колеса , барабаны перегреваться, расход топлива расти, а колодки интенсивно изнашиваться. Для регулировки нам будет необходимо достать два ключа на 13, плоскогубцы и на всякий случай найти проникающую смазку типа WD-40 .

Она понадобится, чтобы сорвать приржавевшую, возможно, регулировочную или контрящую гайки. Далее работа проводится в таком порядке:

1. Устанавливаем автомобиль на эстакаду или смотровую яму, поскольку при вывешенных колёсах точно отрегулировать ручник у нас не получится.

Если ямы поблизости нет, можно загнать автомобиль на такую мини эстакаду.

В арке за глушителем находим регулировочный узел и очищаем его от грязи.

1 – контргайка, 2 – регулировочная гайка, 3 – тяга, 4 – уравнитель.

Если гайки идут тяжело, брызгаем ещё смазки.

Идём в салон, тянем рычаг и считаем щелчки.

Если во время регулировки у нас не получилось сократить количество щелчков до четырёх — смело меняем трос ручника или же проверяем состояние тормозных колодок и барабанов. Удачной всем работы и крепких тормозов!

При неисправности ручного тормоза рекомендуется выполнить регулировку . А если она не помогает, тогда проводится ремонт путем замены неисправного троса.На таком автомобиле как ВАЗ 2110 выполнить регулировку троса так же просто, как и произвести замену. Если эту неисправность проигнорировать, машина может самостоятельно приходить в движение, либо вы наоборот не сможете тронуться с места.

Вам вовсе не обязательно ехать на автосервис, чтобы решить сложившуюся проблему. При наличии определенного опыта, понимании сути ручного тормоза, а также применении данных из руководства по ремонту и эксплуатации ВАЗ 2110, вы все сможете сделать своими руками.

Для начала нужно определить, действительно ли регулировка позволит решить проблему неисправности ручного тормоза.

Регулировка стояночного тормоза

Для этого проводится небольшой тест. Причем делать подобную процедуру рекомендуется после каждых 30 тысяч километров пробега, даже если вы уверены, что стояночный тормоз работает хорошо.

Вполне вероятно, что вам достаточно будет просто подтянуть стояночный тормоз на ВАЗ 2110, чтобы исправить проблему.

1. Заедьте на смотровую яму, откуда выполнять регулировку наиболее удобно. Другой вариант — подъемник. Тут уж что найдете. Так вы сумеете без проблем добраться до нужных узлов.
2. Убедитесь, что рычаг тормоза расположен в крайнем нижнем положении.
3. Возьмите два ключа. Первым вы будете ослаблять контргайку, а вторым натягивать регулировочную гайку.
4. Затягивать гайку регулировки следует до тех пор, пока трос как следует не натянется.
5. Настоятельно рекомендуется при затягивании гайки регулировки пассатижами удерживать шток.
6. Теперь удостоверьтесь в том, что полный ход рычаг совершает за 2-4 щелчка, не более.
7. Если после проверки все оказалось хорошо, и рабочий ход исправен, затяните контргайку уравнителя, придерживая при этом вторым ключом гайку регулировки.
8. Отпустите рычаг ручного тормоза вниз и руками поверните задние колеса. Вращение должно происходить равномерно без каких-либо заеданий.
9. Но если регулировка не позволила натянуть трос, тогда элемент обязательно подлежит замене.

Случаев, когда регулировка стояночного тормоза не дала никакого эффекта, не так много. Тем не менее, это не повод отчаиваться.

Можно привести несколько ситуаций, при которых требуется обязательно заменить трос стояночного тормоза:

• Трос оборвался;
• Наконечники дали слабину;
• Нити троса имеют растягивания, которые с течением времени могут превратиться в полноценный разрыв;
• Трос с трудом перемещается внутри оболочки даже после обильной смазки.

Есть одно важное условие — вам потребуется помощник. Его задача будет заключаться в сильном натягивании троса, что позволит грамотно установить уравнитель.

Последовательность работ по замене тросика выглядит следующим образом:

• Опустите рычаг ручного тормоза максимально вниз;
• Снимите тормозной диск с колеса, где проводится замена элемента;
• Снимите с подушек подвесок глушитель, а с задней подвески — резонатор;
• Опустите вниз выхлопную систему;
• Демонтируйте регулировочную гайку и контргайку;
• Снимите уравнитель;
• Теперь извлеките из уравнителя наконечники троса;
• Достаньте наконечник оболочки уравнителя из кронштейна, который располагается на кузове автомобиля;
• Отогните скобки, которые крепят трос;
• Снимите сзади тормозную колодку и демонтируйте наконечник троса от рычага;
• Несколько ослабьте гайку, с помощью которой крепится держатель троса на заднем мосту;
• Извлеките трос из держателя, потом из кронштейна, после чего достаньте через тормозной шип;
• Поставьте на новое место новый трос и выполните процедуру сборки, следуя в обратной последовательности указанных процессов;
• Убедитесь, что тросы в кронштейне обязательно располагаются накрест;
• Завершив установку нового элемента, выполните регулировку ручного тормоза.

Как видите, задача действительно имеет определенные нюансы, но ничего сложного из себя не представляет, если иметь некоторый опыт и опираться на руководство по эксплуатации ВАЗ 2110. Как правило, там все прописано.

Не лишним будет дополнить свои навыки и знания видеоуроками или консультацией у знакомого со станции технического обслуживания . Но если в собственных силах вы не уверены, рисковать и проводить замену троса ручника самому не стоит. Лучше потратить больше денег, но поручить работу специалистам.

Достаточно часто владельцы отечественного автомобиля ВАЗ 2110 сталкиваются с проблемой – поломка стояночного тормоза и отсутствие обратной тяги на рычаге. Собственно, в этой статье мы подробно рассмотрим, как производится ремонт и регулировка этого важного устройства, попутно остановившись на основных причинах, почему система не держит и не работает.

Главная причина, по которой может сломаться такое важное устройство и потребуется его замена – механический износ ручника. Как известно, основа системы – это небольшой трос, который передает усилия от рычага к механизму. Он, собственно, и включает этот узел.

Условия эксплуатации троса достаточно сложные – постоянная нагрузка от усилия, которое передает водитель через рычаг ручного тормоза к системе, рано или поздно, могут вывести устройство из строя.

Однако рвется тросик исключительно редко – чаще всего, тросы просто соскакивают. Или же закрепленные в барабане наконечники перетираются очень длинными колесными болтами. Необходим ремонт. Также стояночный тормоз может не работать по причине износа задних барабанных тормозов (а также истирания колодок, в зависимости от конструкции).

Как следствие, узел перестает выполнять возложенные на нее функции – ручник банально не держит. Требуется замена и последующая регулировка стояночного тормоза.
Но не все так однозначно – в некоторых случаях, устройство можно повредить при экстренном торможении машины – как следствие, потребуется его ремонт или замена.

Часто металл не перетирается полностью, однако стальные волокна растягиваются и перемещение в оболочке его очень затруднительно. Но неважно, какая причина выхода из строя стояночного тормоза, почему он не держит. Цель нашей статьи – разобраться, как решить проблему.

Чтобы оперативно провести ремонт, потребуется помощь напарника. Это значительно сэкономит время, которое придется потратить на ремонт.

• Шаг первый – снимаем ВАЗ 2110 со стояночного тормоза (ручник опускаем до упора в пол – система удерживания автомобиля на месте должна быть выключена);
• Шаг два – демонтируем тормозной барабан колеса;
• Шаг три. Добраться до уравнителя достаточно сложно. Мастеру потребуется снять глушитель с подушки подвески и снять резонатор с задней подушки. Опускаем трубу для отвода выхлопных газов вниз;
• Шаг четыре. Для этого придется подлезть под ВАЗ 2110 – здесь располагается регулировочная гайка и контргайка. Отворачиваем их и снимаем с тяги уравнитель;
• Шаг пять. Извлекаем наконечник троса из управления;
• Шаг шесть. На кузове ВАЗ 2110 располагается кронштейн, где установлен наконечник оболочки тросика;
• Шаг семь. Производитель закрепил тросик при помощи скоб – их необходимо отогнуть в стороны;
• Шаг восемь. Снимаем заднюю тормозную колодку и отсоединяем наконечник троса ручника;
• Шаг девять. Переходим к балке заднего моста и ослабляем гайки, с помощью которых производитель закрепил ручник. Извлекаем трос из держателя устройства.

Собственно, этот этап можно озаглавить как пройденную половину пути. Теперь автовладелец должен установить новый трос ручного тормоза, воспользовавшись приведенными выше шагами (действовать нужно в обратной последовательности).

Основная особенность конструкции ВАЗ 2110 – тросики в кронштейне монтируются крест-накрест.

Также после монтажа изделия на место и сбора ВАЗ 2110 в обратном порядке, системе стояночного тормоза потребуется регулировка для восстановления тяги – это важно для дальнейшей комфортной эксплуатации машины.

Регулировка представляет собой несколько несложных шагов:

1. Автомобиль ставим на домкрат – чтобы задние колеса можно было легко вращать рукой;
2. Отремонтированный ручник приводим в положение блокировки;
3. Вооружаемся двумя ключами на «13» и находим регулировочный болт и гайку стояночного тормоза;
4. Затягиваем гайку регулировки натяжки. Тянем до момента, пока колеса будут полностью не заблокированы;
5. Затягиваем контргайку;
6. Проверяем качество работы отремонтированного узла

Многие современные владельцы модернизируют свои автомобили и ставят сюда так называемые гидроручники. В качестве лирического отступления отметим, что в таком случае необходима замена задних тормозов на дисковые, в обязательном порядке.

Требуются весьма серьезные изменения конструкции – как то, монтаж в стояночный тормоз гидро системы. Тросики здесь не используются – рычаг стояночного тормоза подключается к главному цилиндру.

После того, как водитель поднимает рычаг, тормозная жидкость в системе давит на цилиндры. Чаще всего гидро системы можно встретить на спортивных машинах – ведь такой тормоз держит куда лучше.

Основные плюсы, которые дает гидро система:

1. Полная уверенность в том, что гидро ручник сработает;
2. Нет необходимости натягивать трос.

Чтобы экстренно затормозить в аварийной ситуации или надежно поставить машину под склоном более чем на 6 минут с выключенным двигателем, потребуется ручник. В действие эта система приводится при помощи рычага, который расположен в салоне между передними сидениями.

Устройство ручного тормоза на автомобиле ВАЗ-2110.

Иногда замена тросика может быть произведена своими силами, если нет поблизости СТО. Такую работу рекомендуется выполнять при наличии минимального опыта. Когда такого нет, то замену должны производить специалисты в сервисе. Это обеспечит более качественную работу и даст гарантию.

В правилах дорожного движения указано, что ручник должен удерживать транспорт на склоне в 25%. При этом водитель натягивает рычаг на 6-7 щелчков.

Когда автомобиль эксплуатируется долгое время без проведения ТО, то осуществлять осмотр тормозного тросика надо раз в год.

Для этого надо поставить авто на ровной горизонтальной площадке и натянуть рычаг привода троса в салоне. Должно прозвучать 6-8 щелчков.

После этого надо выйти из салона и попытаться сдвинуть машину, приложив усилие. Щелчков обязательно не должно быть больше восьми. Когда автомобиль покатиться при затянутом тросе, то надо провести его регулировку.

Узел регулировки ручного тормоза: 1 — контргайка, 2 — регулировочная гайка, 3 — тяга рычага, 4 — уравнитель тросов.

Для этого стоит выполнить следующие действия:

1. Поставить автомобиль на смотровую яму.
2. Подложить под колеса башмаки, чтобы авто не двигалось.
3. Поднять заднюю часть машины на домкрате.
4. Рычаг опустить вниз до упора.
5. Проверить барабаны на колесах. Износ накладок не должен быть больше четверти от общего объема.
6. Трос не должен иметь потертостей и обрывов. При таких факторах он будет плохо ходить в кожухе.

Изнашиваться система может у любого транспорта во время его эксплуатации.

Повреждение оболочки троса.

Замена должна проводиться в таких случаях:

• • Оборваны две или более нитей троса.
  • Есть выработка на наконечниках.
  • Трос трудно перемещается в кожухе.

Потребуются такие инструменты:

• Ключ на «10».
• Мощная отвертка.
• Ключ на «13».
• Монтировка.

Трос ручного тормоза — 2 шт.

Крутить гайки на 13 удобнее накидным ключом с трещеткой.

Работы по замене проводятся так:

1. Отпустить рычаг вниз до упора.
2. Снять глушитель.
3. Открутить гайки уравнителя на регулировочном узле.

Откручиваем гайки и снимаем распределитель.

• Вынуть кожух с уравнителя, открутив две гайки на 10.
• Снять крепление тросов.

  Снять колодки на задних колесах и отсоединить от них трос.

  Читайте так же:  Наушники sony ремонт своими руками

  Снимаем барабаны, отцепляем трос от рычага и выводим его из тормозного щита.

  Чтобы легче было проводить такие работы, их рекомендуется выполнять вдвоем. Один будет оттягивать, а второй откручивать гайки.

  • После демонтажа троса потребуется все места крепления к кузову и резьбовые соединения смазать и почистить от ржавчины. Также важно почистить и места прохода кожуха в креплениях на кузове. Использовать для этого можно уксус, который разъедает ржавчину. Все работы надо проводить в защитных средствах, чтобы не пораниться.
  • После этого в магазине нужно приобрести новый комплект планок для распора в тормозных барабанах. Если потребуется, то колодки тоже стоит заменить. Установка тросика проводится в обратном порядке.



  Новый трос перед установкой лучше смазать машинным маслом.

  Тяга рычага тщательно очищается и смазывается Литолом.

  Рычаг должен крепко затягивать трос при 2-4 щелчках.

  1. Колодки ставятся на место и надеваются колеса. Они должны изначально вращаться свободно при отпущенном рычаге.
  2. Потом на автомобиле стоит проехать 1-2 километра. При этом надо несколько раз затормозить.
  3. Потом стоит попробовать барабан рукой. Он не должен быть горячим. Когда он нагреется сильней, то трос нужно немного отпустить.
  4. Всю процедуру повторять до тех пор, пока барабан не перестанет греться.



  Крутить гайку ручника намного удобнее головкой с удлинителем.

  Также работу ручника можно проверить и на склоне. Для этого нужно заглушить мотор и поставить авто на ручник, включив нейтральную передачу. Он не должен двигаться самостоятельно при уклоне в 25%. Когда он начнет катиться, то трос стоит подтянуть.

  Покупать трос для замены надо только от официального производителя. Также можно использовать и его аналоги. Данные моменты лучше уточнять у менеджеров в точке продаж.

  Чтобы избежать аварийной ситуации на дороге и быть уверенным в своей безопасности, нужно проводить плановые осмотры ручника раз в год, когда автомобиль эксплуатируется постоянно.



  1. Установите автомобиль на яму или подъемник.В статье показан съем правого троса ручного тормоза



  2. Опустите ручник до упора вниз 3. Выведите рычаг ручного тормоза из наконечника троса ( Замена задних тормозных колодок).

  4. Ключом «на 10» отверните гайку, которой трос крепиться к задней балке

  5. Снимите скобу6. Достаньте трос из держателя.7. Отверткой отогните три скобы которыми трос крепиться к кузову

  8. Выньте трос из щита тормозного механизма.

  9. Ключом и длинной головкой «на 13» открутите контргайку и гайку регулировки10. Достаньте наконечник троса из уравнителя.

  11. Выньте наконечник троса из кронштейна.

  12. Таким же образом снимите левый трос ручного тормоз. Снимать его более неудобно, нежели правый трос, т.к. этому мешает выпускная система.13. Cнимите трос и уравнитель.

  15. Cнимите крышку и корпус тоннеля пола ( Cнятие панели приборов и воздуховодов отопителя).16. Головкой «на 10» отверните четыре болта крепления рычага к полу.



  17. Крестовой отверткой отверните два самореза кронштейна выключателя контрольной лампы ручного тормоза……и снимите кронштейн и выключатель



  18. Поддайте рычаг вперед, чтобы снять его19. Выньте шплинт оси регулировочной тяги.



  20. Выньте ось и разъедините регулировочную тягу и рычаг.

  Собирайте механизм ручного тормоза в обратном порядке

  Регулировка ручного тормоза

  — ослабьте контргайку натяжного устройства;— вращая гайку регулировки, натяните трос;— полный ход рычага должен быть 3-5 щелчков— при отпущенном рычаге колеса должны свободно вращаться— затяните контргайку.

  Устанавливаем автомобиль на смотровую канаву или подъемник. Снятие троса стояночного тормоза показано на примере правого троса.

  Рычаг привода стояночного тормоза опускаем в крайнее нижнее положение.

  Выводим рычаг ручного привода колодок из наконечника троса (см. Замена задних тормозных колодок).

  1. Ключом на 10 отворачиваем гайку скобы крепления оболочки троса к балке задней подвески.

  2. Снимаем скобу крепления троса.

  3. Выводим оболочку троса из держателя.

  4. Отверткой отгибаем три скобы крепления оболочки троса к кузову.

  Вынимаем трос из щита тормозного механизма.

  5. Ключом и высокой головкой на 13 отворачиваем контргайку и регулировочную гайку тяги.

  6. Выводим наконечник троса из прорези уравнителя.

  7. Вынимаем наконечник оболочки троса из кронштейна.

  Аналогичным образом снимаем левый трос стояночного тормоза. Его демонтажу (в отличие от правого троса) мешает выпускная система.

  8. Снимаем трос и уравнитель.

  Для снятия рычага привода стояночного тормоза и регулировочной тяги отворачиваем две гайки с тяги и снимаем уравнитель (тросы при этом не демонтируем).

  Снимаем крышку и корпус облицовки тоннеля пола (статья – «Снятие панели приборов»).

  9. Головкой на 10 отворачиваем четыре болта крепления кронштейна рычага к полу.

  10. Крестообразной отверткой отворачиваем два самореза крепления кронштейна выключателя контрольной лампы стояночного тормоза

  11. снимаем кронштейн с выключателем.

  12. Сдвинув рычаг вперед, снимаем его.

  13. Расшплинтовываем ось регулировочной тяги.

  Вынув ось, разъединяем регулировочную тягу и рычаг.

  Элементы ручного тормоза по каталогу запчастей

  Сборку и установку деталей и узлов стояночной тормозной системы проводим в обратной последовательности.

  Регулируем стояночную тормозную систему.

  – ослабляем контргайку натяжного устройства;

  – вращая регулировочную гайку, натягиваем трос;

  – полный ход рычага привода стояночного тормоза должен составлять 3-5 зубьев по сектору;

  – при полностью отпущенном рычаге колеса должны вращаться свободно, без заедания; затягиваем контргайку.

  Правильно отрегулированная стояночная тормозная система должна удерживать автомобиль на уклоне 23%.

  Если Вам надоело разбираться в проблемах отопителя ВАЗ 2110, которые связанны с алгоритмами определения положения заслонки печки, тогда можно сделать регулировку заслонки в ручном режиме. Теперь можно будет установить заслонку печки в нужное положение самостоятельно без контролера САУО.

  Читайте так же:  Ремонт стоек сс20 своими руками

  Добро пожаловать!
  Трос ручного тормоза — со временем он растягивается и приходит в негодность, а иногда даже бывает что он рвётся (На самом деле всё от его качества зависит, некоторые тросы бывают вообще даже и не растягиваются), все эти проблемы связанные с тросом, вызывают кучу неудобств, всё начинается с того, что автомобиль попросту на ручник нельзя будет поставить или он будет держать машину, но очень и очень слабо, поэтому чтобы таких неудобств не было, трос время от времени подлежит замене на новый, сделать это не сложно и можно самому и даже ехать на сервисы не нужно.

  Примечание!
  Для осуществления работ по замене троса, рекомендуем чтобы было удобно работать: Во-первых загнать автомобиль на смотровую яму и во-вторых запастись воротком и к нему накидными головками, если у вас нет такой возможности, тогда обычными ключами запаситесь, такими как накидные и гаечные!

  Краткое содержание:

  Где находится трос ручника?
  Он проходит под днищем автомобиля, чтобы более подробно понять его месторасположение, сперва на ручник нужно будет глянуть (Указан красной стрелкой на большом фото), рядом с ним есть кронштейн он ещё синей стрелкой указан, так вот под днищем трос точно в этом же месте располагается, вообще троса всего три и два последних обязательно должны заменяться в сборе (Парой), первый трос это тот который от ручника идёт (Маленький трос, см. маленькое фото), два вторых это которые к кронштейну подсоединяются, кронштейн так же показан на маленьком фото и указан синей стрелкой.



  Когда нужно менять трос ручника?
  Он от старости может приржаветь или если им не пользоваться, точно такая же ситуация случится, в связи с этим в оболочки он начнёт перемещаться с большим трудом, будет заедать и даже возможно толком не держать машину, кроме этой проблемы, трос нужно менять когда он размахрился (Это можно понять взглянув на него) или сильно вытянулся (Если трос даже регулировкой нельзя уже настроить, то он сильно вытянулся, как регулировать трос, читайте в этой же статье ниже).

  Примечание!
  Сразу перед тем как преступить к работе, оба задних тормозных барабана снимите с автомобиля, потому что концы троса к тормозным колодкам прикрепляются, а не сняв барабан вы никак до колодок не доберётесь (О том как его снять, читайте в статье: «Замена тормозных колодок на десятке»)!

  Снятие:
  1) В начале подлезьте под автомобиль и при помощи двух ключей, в том месте которое указано красной стрелкой, ослабляем затяжку контргайки (Всего в том месте две гайки, обе они контрятся, первая гайка которая стоит ближе к кронштейну, это регулировочная, вторая же то контргайка, благодаря ним кстати можно трос отрегулировать, делается это вот как: Контр гайка ослабляется и регулировочная вращается в нужном направлении, тем самым кронштейн начинает перемещаться и происходит регулировка троса, в завершение контр гайка вновь стопорит регулировочную и тем самым трос отрегулирован) и после чего можете их обе выкручивать, когда гайки будут у вас в руках, отведите кронштейн назад и главный трос (Его ещё тягой называют) выведется из кронштейна (см. маленькое фото).



  Примечание!
  После проделанной операции, из кронштейна выньте оба конца троса, один для наглядности стрелкой показан и как только они окажутся вынутыми, отложите кронштейн в сторонку, чтобы он не мешал дальнейшей работе по замене троса!



  2) Теперь при помощи двух отвёрток или можно чисто одной запастись, выньте кончики троса из крючков рычагов, более подробно на фото ниже всю информацию смотрите, в двух словах, кончики (Один из кончиков синей стрелкой указан) к крючкам подсоединены и вот их нужно и вынуть (По одному кончику на каждое колесо), чтобы ещё в одних местах наконечники тросов освободить.



  3) Ну и в завершение, выньте из второго кронштейна оболочки обоих тросов, а так же отвернув две гайки (По одной на каждый кронштейн), снимите дополнительные кронштейны с рычагов (см. маленькое фото ниже) и после чего, полностью снимите оба троса с автомобиля, но только учитывайте что они идут крест на крест, поэтому при обратной установки, не забудьте это и обязательно учитывайте.



  Установка:
  Установка обоих тросов осуществляется в обратном порядке, все снятые кронштейны обязательно подсоедините на свои места, чтобы тросы не болтались и не задевали не за что лишнее.

  Дополнительный видео-ролик:

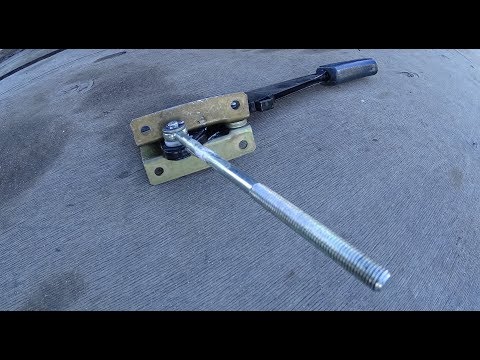

  Более подробно увидеть процесс замены троса, вы можете в ролике, который размещён чуть ниже, кроме этого в нём ещё объясняется процедура замены самого ручка, возможно вам и это понадобится.





  Добрый день! Я Артем. Чуть меньше 9 лет работаю слесарем и мне нравиться работать руками. Когда создаешь новые полезные вещи или возвращаешь к жизни сломанные предметы. Разве это не прекрасно? Рекомендую, перед реализацией идей с моего сайта, проконсультироваться со специалистами. Удачного рабочего дня!

  ✔ Обо мне ✉ Обратная связь
  Оцените статью:
Оценка 5 проголосовавших: 3
