Мы постараемся ответить на вопрос: ремонт телевизоров рекорд своими руками по рекомендациям подлинного мастера с максимально подробным описанием.

TV Рекорд 51тц 5169 (Схема) Вышел из строя TDKS TCM20A32A, не удавалось найти оригинальный. Заменил на KFS600266(B) он же (HR7468) от TV DAEWOO
После замены ТДКС типа FSA16012M в Рекордах нового поколения бывает так, что экран светится, но нет линейности в верхней части растра. Внешне несколько напоминает неисправность в ОС. Со схемами на Рекорды – проблема. Причина оказалась в том, что ТДКС Корейского производства установленный при ремонте имеет точно такую же маркировку, что и заменённый, но на кадровую подаётся U пит. не 28V, а 24V. Я домотал 3 витка на ТДКСе и дефект пропал.

ТВ “Рекорд 54ТЦ5173” Постепенно сужался растр, пока не превратился в вертикальную линию, затем вообще не появлялся. Причина – полная потеря ёмкости керамического конденсатора C509 330nF*400V, разделительного в цепи СОК. Есть предположение, что это “подарок” от фирмы DAEWOO, в своё время отличившейся вздутыми керамическими в/в конденсаторами S-коррекции в мониторах собственного изготовления.

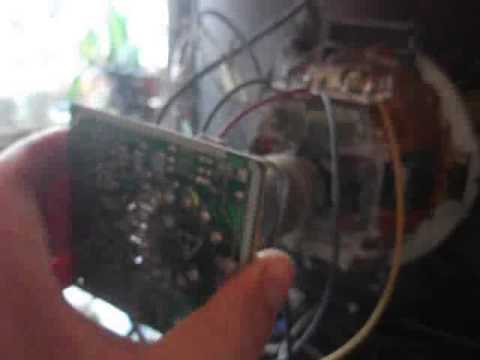

Видео (кликните для воспроизведения).

Рекорд 54ТЦ5169 Не запускается блок питания на STRS6707. На выходе U = 0. Дохлым оказался D805, большая утечка.

Рекорд – “Вспучивание” электролитических конденсаторов во вторичных цепях БП. Меняю транзистор 2SB698 на 2SA966 в блоке питания, после этого все работает. Устанавливаю при ремонте, транзистор 2SА966 и в другие подобные БП (Funay, NEC. )

Рекорд 51ТЦ5168 При включении ярко светился экран, обратный ход луча, слабо просматривалось изображение. Причина: в обвязке видеоусилителя на TDA6103 R1003 изменил номинал с 220 кОм на 1,2 мОм.

Рекорд51ТЦ5177 (Схема) шасси РАЕХ0045 При включении телевизора нет индикации дежурного режим, вместо напряжения +115В всего +25В. Большая утечка конденсатора С551- 1800пФ.После замены конденсатора нормальная работа телевизора восстановилась.

Рекорд 381 с 403 блоком питания и срочной разверткой. При включении телевизора канал 125V засажен до 78V. Неисправность оказалась в ТВС-110ПЦ15. Отгорела 9 ножка ТВС. После восстановления результат не изменился, пришлось менять ТВС.

РЕКОРД ТБ. (Черно-белый, облегченный). Строчит БП. На экране подергивающееся по вертикали, с изменением размера по горизонтали изображение. Высох электролит С4 импульсного БП.

Record 51ТЦ5177. (87CK38N / TB1238AN). Сбита прошивка. На панели функции кнопок перепутаны. Легче всего заменить прошивку на рабочую. Вход в сервис – Убрать на панели громкость до 0, той кнопкой которая эту функцию выполняет.( в моем случае ей оказалась МЕНЮ). Не отпуская ее нажать на пульте кнопку – DISPL (+ в прямоугольнике). Получим доступ к сокращенному меню. Чтобы стали доступны все пункты сервиса ,- нажать последовательно DISPL, и удерживая ее опять DISPL. Изменить байты MOD0-MOD2 на 40,С0,05 соответственно. Теперь панель заработает как надо. Остальные опции меню – см. СЕРВИСНЫЙ БЮЛЛЕТЕНЬ.

Record 51ТЦ5176. (Схема) Неисправность: нет изображения, звука, черный экран, высокое есть. При проверке сразу устранил неконтакт в цепи накала кинескопа. Накал появился, но экран все равно остался черным. При добавлении ускоряющего появился голубой растр. Сверху видна половина строки OSD, похоже на запрос кода. Вход в сервис не выполнялся. После удаления памяти, телевизор заработал. При установке чистой памяти,- тоже. Вход в сервис – нажать скрытую левую кнопку нижнего ряда на ПДУ. Переключение страниц меню – . Восстановил геометрию растра, отрегулировал ускоряющее.

Рекорд 51ТЦ5188 (Схема) Неисправность: поступил с дефектом искаженный звук и неправильный размер. Дефект оказался в неисправной микросхеме памяти, после перепрошивки и подстройкой в сервисе все нормально.

РЕКОРД 51ТЦ5172 (видео процессор ТВ1238АN). Неисправность: пропадает изображение или становится малоконтрастным с “тянучками”, нет цвета. Периодически обрывался дроссель L231 рядом с фильтром 5.5Мгц

Видео (кликните для воспроизведения).

Рекорд 5176. Неисправность: не включается из дежурного режима. Обрыв дросселя L802 по +В или холодная пайка его (потому и греется плата под ним чернеет).

REKORD 51 ТЦ5169 Неисправность: изображение подергивается и уходят настройки на станции. При детальном обследовании обнаружил, в контуре Т201 изменил ёмкость конденсатор. Выпаял контур, выломал конденсатор, со стороны печати запаял 18пф и подстроил контур.

REKORD 37 ТЦ5177 (Схема) Неисправность: пробит ТДКС с разрушением корпуса. Запаял новый телевизор не включается. Перепрошивка микросхемы памяти 24С02, решила проблемы с запуском телевизора.

Рекорд СТ-2192 Неисправность: в процессе ремонта сжег 3 комплекта 2SD1710 и 2SС3807 в блоке питания. Оказалось обрыв печатной дорожки с ТПИ по 110в.

Рекорд В350 (51-УСТ) : Неисправность – свист из блока питания и строчной развертки, все напряжения на 50% завышены, пульсации переменки нет. Не мог понять за что зацепиться (блуждал в 3-х соснах), пока не вылетел КУ112 ( КТ838 не вылетел – TV включал через лампу). После замены всё стало нормально.

Невозможно современную квартиру или дом представить без видео- и аудиотехники. Данная аппаратура ежедневно эксплуатируется и поэтому ломается чаще других. Произвести ремонт телевизоров можно несколькими способами: отправить технику в сервисный центр, вызвать квалифицированного мастера на дом или произвести ремонт своими руками.

Перед тем как начинать ремонт телевизора, изначально необходимо убедиться, в чем проблема. Это поможет и в том случае, если ремонт вы будете производить своими руками, и тогда, когда придет мастер, вы ему сможете объяснить ситуацию.

Есть несколько видов неисправностей, которые чаще всего можно встретить при поломке телевизора.

  1. Техника не выключается. В независимости сломался кинескопный телевизор или современная ЖК модель, данная неисправность связана с перегоревшим предохранителем. Только вот разные модели имеют отличительные друг от друга детали. Также следует обратить внимание и на диодный мост – возможно, сгорел именно он.
  2. Как в отечественных, так и в импортных моделях часто может сбиваться потенциал, за функцию которого отвечает позистор.
  3. Если сломался монитор плазменного телевизора, тогда проблема, чаще всего, заключается в помехах или перепадах, могут появляться светлые либо темные полосы, изменяется цвет во время просмотра передачи или кинофильма.
  4. Проблема может быть и в поломке шнура или неисправности розетки.
Читайте так же:  Как сделать ремонт на кухне своими руками недорого

Если брать во внимание все неприятности, перечисленные выше, стоит сказать, что наиболее сложной поломкой считается неисправность экрана. Например, на вашем мониторе после попадания жидкости на матрицу или удара телевизора проявляются светлые блики, тогда лучше нести его в телесервис. Здесь его обязательно отремонтируют, а если еще и гарантийный срок не вышел, то бесплатно или по сниженной цене.

Смотрите также – Как выбрать телевизор для дома в 2018 году?

Некоторые неисправности телевизоров можно попробовать устранить своими руками. И здесь неважно – это ЖК модели, LCD либо LED, мастера вызывать необязательно, если вы уверенны в своих силах. Вот только осторожность никогда не повредит, ведь такие модели телевизоров стоят недешево, и не имея опыта ремонта или знаний в данной области можно только навредить и усугубить поломку.

Перед тем, как начинать ремонт LED или LCD телевизоров, необходимо внимательно прочитать инструкцию, а также изучите принцип работы вашей модели. Любой человек, даже далекий от этой сферы поймет, что ремонт таких телевизоров, как LCD или LED будет отличаться от кинескопных моделей. В последнем случае вы гарантировано не столкнетесь с неисправным позистором. Здесь главное определить проблему, почему же не работает подсветка?

Если вы ремонтируете модели LCD, LED, тогда здесь разница будет только в том, какая подсветка применяется. Если это LCD телевизор, тогда подсветка производиться с помощью ламп люминесцентного или флуоресцентного характера. Для телевизоров LED подсветка производится с помощью светодиодов. На этом этапе различия ЖК моделей обычно и заканчиваются.

Поломка может заключаться только в том, что отсутствует питание, чтобы это проверить в ЖК телевизоре, вы можете своими руками сделать следующее:

  • открыть заднюю крышку модели;
  • провода, подсоединенные к матрице, снять;
  • рабочую лампу подсоединить к контактам;
  • есть и такие ЖК модели, в которых предусмотрен не один источник света. В этом случае необходимо протестировать все источники. Просто демонтируйте матрицу и подключите свой телевизор к сети – вы сможете увидеть, в каком светодиоде заключается проблема.

Когда будет определена поломанная лампа в LED или LCD телевизоре, необходимо произвести ее замену. Этот этап требует от мастера максимальной аккуратности, а также проявления особого внимания. В некоторых случаях лампа извлекается без извлечения матрицы, нужно только подвинуть элементы защиты с резиновой прокладкой и вытянуть лампочку с помощью паяльника. Подобным образом необходимо вмонтировать исправную лампочку. Теперь вас можно поздравить – вы своими руками произвели ремонт ЖК телевизора! Вот только обратите внимание на один важный нюанс – новая лампочка должна полностью отвечать параметрам и габаритам поломанной!

Чтобы произвести ремонт телевизоров самостоятельно, посмотрите внимательно на матрицу! Если здесь есть «нездоровые» полосы, тогда поломка заключается в матрице. Имеете новую деталь? Тогда все просто! Вы ее меняете и включаете телевизор, если он работает, значит, вы точно определили поломку.

Если причиной поломки ЖК телевизоров является экран, тогда лучше всего приобрести новые модели LCD либо LED техники. Менять экран LCD и LED моделей не рекомендуется, так как это нецелесообразно! Это касается и ЖК матрицы.

В чем может заключаться проблема неисправности плазменных телевизоров? Если необходимо произвести ремонт плазменных телевизоров, тогда действуйте по той же схеме, что описана выше. Просто адаптируйте ее к своему конкретному случаю. Это описание можно применять для любой модели плазменного телевизора, просто запаситесь заранее необходимым инструментом.

Хотя на сегодняшний день большинство пользователей предпочитает использовать плазму, но многие еще смотрят передачи по более устаревших кинескопных моделях. Давайте узнаем, как производить устранение поломки в таких телевизорах. Ниже приедена пошаговая инструкция, которая поможет вам произвести ремонт своими руками электронно-лучевого изделия.

  • При не включении такого устройства, проверяйте, прежде всего, предохранители. В таких телевизорах задняя часть состоит из панелей. Потому необходимо ту часть панелей открутить. Под такой панелей вы найдете плату и к предохранителю необходимо подключить клеммы питания. Они подключаются к обычной лампе накалывания, вернее к ее цоколю, после чего телевизор нужно подсоединить к сети. В том случае, если ваша техника исправна, лампа после включения потухнет, в противном случае, когда предохранитель перегорел, она либо вообще не будет работать, либо будет постоянно гореть.
  • Может поломаться и диодный мост. Только следует учитывать, что регулировать и ремонтировать его необходимо только после произведения прозвонки. В этом случае используется не только мультиметр, но и паспорт изделия, в котором указаны главные параметры данной модели.
  • Наиболее сложная поломка в телевизоре с кинескопом – это позистор. Чтобы произвести проверку своими руками, необходимо сначала отключить цепь питания, а затем и включить ее. В этом случае необходимо следить за лампой. Если рабочая лампа гаснет, тогда можно говорит, что позистор неисправный. Чтобы произвести ремонт, необходимо настроит сопротивление сети и только затеи поменять данную деталь.

Но не только дело может быть в позисторе, в кинескопных моделях сгорают транзисторы и конденсаторы. Диагностику данной поломки можно произвести и зрительно. Если почернел или же треснул конденсат, значит, заменяем его исправным аналогом. Теперь вы знаете, почему не работает телевизор и как его починит самостоятельно.

За время существования видеоаппаратуры сменилось уже несколько поколений телевизоров. Каждое новое поколение отличалось не только конструктивно, но и новой начинкой. Тем не менее, многие проявления дефектов остались неизменными для всех телевизоров. Зная общее устройство и принцип работы телевизоров, квалифицированный специалист в состоянии по внешним проявлениям определить характер дефекта.

При включении телевизора перегорают предохранители.

Пробой одного из диодов мостового сетевого выпрямителя, конденсаторов фильтра или ключевого элемента (транзистора) импульсного блока питания.

Телевизор не включается, не поступает напряжение питания на модули (тот случай, когда говорят, что блок питания не запускается). Предохранители исправны.

Читайте так же:  Ремонт ротанга своими руками

Обрыв в цепи подачи напряжения на ключевой элемент, неисправность схемы запуска или групповой стабилизации, отсутствие сигнала команды на включение, возможен также пробой диода вторичного однополупериодного выпрямителя питающего выходной каскад строчной развёртки.

Искажение вертикальных линий из-за хаотично дрожащих строк или помеха на изображении в виде древесной структуры.

Плохая фильтрация одного или нескольких напряжений, вырабатываемых импульсным блоком питания.

Нет изображения и звука ни на одном ТВ канеле. На экране шумы в виде “снега”.

Не поступает одно из управляющих напряжений на селектор каналов: напряжение настройки, включение диапазонов или напряжение АРУ. Возможна неисправность самого селектора каналов или первых каскадов УПЧИ, ФСС.

Нет приема ТВ-программ в диапазоне ДМВ.

Не поступает напряжение включения диапазона или неисправность самого селектора каналов.

Нет звукового сопровождения при нормальном изображении.

Не поступает напряжение регулировки громкостью, отключен динамик, неисправность в каскадах УПЧЗ или УНЧ (УЗЧ).

Экран кинескопа не светится при нормальном звуковом сопровождении. Отсутствует накал кинескопа, либо ускоряющее или высокое напряжение.

Обрыв в цепи подачи напряжения накала кинескопа. Не работает выходной каскад строчной развертки из-за отсутствия либо питающего напряжения, либо импульсов запуска.

Экран кинескопа не светится при нормальном звуковом сопровождении. Накал кинескопа, ускоряющее и высокое напряжение в норме.

Кинескоп заперт: в канал обработки ПЦТС (модуль цветности) не поступают напряжения регулировки контрасности или яркости изображения, сам ПЦТС, стробирующие импульсы, либо вместо кадровых гасящих импульсов поступает постоянное напряжение. Возможна неисправность микросхемы видеопроцессора или занижено его питающее напряжение.

Экран кинескопа светится белым цветом. Яркость максмимальна и не регулируется. Видны линии обратного хода кадровой развертки. Звук есть.

Обрыв в цепи модулятора кинескопа, в цепи питания выходных видеоусилителей. Занижено опорное напряжение выходных видеоусилителей. Также возможна неисправность микросхемы видеопроцессора.

Экран кинескопа “залит” одним из основных цветов.

Пробой одного из выходных видеоусилителей или обрыв его коллекторной нагрузки. Возможна также неисправность в цепи прохождения одного сигнала основного цвета в микросхеме видеопроцессора или замыкание одного из катодов на модулятор в кинескопе.

На изображении отсутствует один из основных цветов. Баланс белого нарушен.

Сигнал основного цвета не поступает на катод кинескопа из-за обрыва в цепи его прохождения с выходного видеоусилителя, обрыв одного из транзисторов видеоусилителей, потеря эмиссии одного из трёх прожекторов кинескопа. Возможна также неисправность в цепи прохождения одного сигнала основного цвета в микросхеме видеопроцессора после цепей второго матрицирования.

На изображении отсутствует один из основных цветов. Баланс белого сохраняется.

Один из цветоразностных сигналов не поступает на цепи, осуществляющие второе матрицирование, или не вырабатывается декодером сигналов цветности.

Цветное изображение воспроизводится как черно-белое. Звук нормальный.

Не поступает сигнал регулировки цветовой насыщенности, не опознается система цветного телевидения из-за расстройки параметров её цепей или фильтров выделения сигналов цветности из ПЦТС. Возможна также неисправность микросхемы декодера сигналов цветности или занижено напряжение его питания.

Цветное изображение (нечеткое) воспроизводится с малой яркостью и неестественной окраской (перенасыщено). Черно-белое изображение отсутствует.

Обрыв в цепи прохождения сигнала яркости (чаще всего обрыв линии задержки яркостного сигнала).

Заметная разнояркость соседних строк цветного изображения. Черно-белое изображение в норме.

Характерна для системы SECAM, когда на электронный коммутатор поступают сигналы цветности с различными размахами или один вообще не поступает, например, из-за обрыва линии задержки на 64мкс.

Обрыв в цепи поступления ПЦТС на микросхему амплитудного селектора, нарушение режима работы этой микросхемы или выход её из строя.

Нет строчной синхронизации.

Расстройка частоты собственных колебаний задающего генератора строчной развёртки, неисправность в цепях АПЧ и Ф задающего генератора строчной развёртки.

Нет кадровой синхронизации.

Расстройка частоты собственных колебаний задающего генератора кадровой развёртки, обрыв или короткое замыкание в цепи подачи кадровых синхроимпульсов.

На изображении видны линии обратного хода кадровой развертки.

Не поступают кадровые импульсы гашения от кадровой развёртки на цепи обработки ПЦТС (модуль цветности) или сильно завышено ускоряющее напряжение кинескопа.

Вместо изображения на экране тонкая горизонтальная полоса.

Не поступает напряжение питания на выходной каскад кадровой развёртки, неисправность самой кадровой развертки или обрыв в цепи прохождения кадровых отклоняющих токов.

Нарушена линейность изображения по вертикали.

Занижено напряжение питания кадровой развёртки, неисправность радиоэлементов в цепи регулировки линейности кадровой развёртки, в том числе и в цепи формирования сигнала отрицательной обратной связи.

Мал размер изображения по горизонтали, при этом наблюдается подушкообразное искажение растра.

Занижено напряжение питания выходного каскада строчной развёртки, обрыв в цепи транзистора осуществляющего модуляцию строчных отклоняющих токов или неисправность в схеме управления этим транзистором.

Размер изображения по горизонтали слишком велик и не регулируется.

Пробой одного из диодов диодного модулятора, пробой транзистора осуществляющего управление диодным модулятором.

На экране просматривается тонкая вертикальная полоса.

Обрыв в цепи прохождения строчных отклоняющих токов, чаще всего из-за нарушений в монтаже.

На экране кинескопа чистый растр. Изображение отсутствует. Звуковое сопровождение нормальное.

Наличие звукового сопровождения указывает, что все каскады, общие для изображения и звука (ПТК и усилитель ПЧ), исправны. Режимы лампы видеоусилителя в нормальных пределах. Причина неисправности была обнаружена в диоде Д2Б (Д 2 ), который находится под экраном контура К-4. Обратное сопротивление диода оказалось пониженным (около 20 ком). Почему же не исчезло звуковое сопровождение? Это объясняется тем, что при пониженном сопротивлении диод Д 2 уже не может детектировать сигналы изображения, но еще способен выделять разностную частоту (6,5 Мгц ).

Для устранения неисправности нужно заменить диод Д 2 .

Отсутствуют изображение, звуковое сопровождение и растр.

Измерения показали, что блок питания телевизора исправен и напряжения на всех лампах имеются, но, на аноде и экранирующей сетке лампы 6П15П (Л 2_5) второго каскада видеоусилителя они выше нормальных. При проверке монтажа было установлено, что провод, соединяющий третий лепесток ламповой панели Л 2_5 с шасси, оборван. Вследствие этого лампа Л 2_5 не работала, что было причиной пропадания изображения и звукового сопровождения. Так как анодный ток через лампу Л 2_5 не протекал, напряжение в ее анодной цепи, а следовательно, и на катоде кинескопа стало равно напряжению источника питания. Разность потенциалов между катодом и модулятором кинескопа стала больше напряжения запирания. Это обусловило пропадание растра.

Читайте так же:  Бюджетный вариант ремонта квартиры своими руками

После, восстановления нарушенного соединения телевизор стал работать нормально.

На экране кинескопа — узкая светящаяся горизонтальная полоса. Звуковое сопровождение — нормальное.

Причины этой неисправности могут быть различными. При их отыскании следует в первую очередь проверить исправность ламп 6Ф1П (Л3 01) и 6П14П (Л3 02), заменяя их новыми. Если запасных ламп нет, для проверки можно использовать лампы усилителя НЧ (Л5 01 и Л5 02).

Если лампы Л3 01 и Л3 02 исправны, то наиболее частой причиной неисправности является выход из строя блокинг-трансформатора типа БТКМ кадровой развертки (Тр3 01), который следует заменить новым.

Изображение медленно перемещается вверх или вниз. Ручкой потенциометра частота кадров его удается остановить лишь на мгновение.

Неисправность заключается в выходе из строя резисторов R3 08 или Д31 0 в интегрирующей цепи, отделяющей кадровые синхроимпульсы от строчных. Для восстановления нормальной работы телевизора следует заменить. вышедший из строе резистор.

Изображение дрожит в вертикальном направлении

Причина этой неисправности — выход из строя резистора Д321 в цепи RC, шунтирующей первичную обмотку выходного трансформатора кадровой развертки Тра01. Иногда после выхода из строя резистора Д321пробивается панель лампы 6П14П (Л3 02) и обгорает резистор R620. В этом случае на экране кинескопа пропадает растр и остается узкая горизонтальная полоса.

Изображение неустойчиво (нарушается синхронизация). Вертикальные линии в нижней части изображения искривлены. При вращении ручки регулятора частоты строк направление искривлений вертикальных линий изменяется.

Измерения напряжений на электродах лампы амплитудного селектора — пентодной части 6Ф1П (Л3 01) показали, что напряжения на аноде и экранирующей сетке этой лампы ниже нормальных, указанных на схеме.

В дальнейшем было выяснено, что конденсатор С3 01—0,01 мкф имел утечку и на управляющую сетку пентода Л3 01 попадало положительное напряжение из анодных цепей лампы видеоусилителя . Поэтому токи анода и экранирующей сетки Л3 01 выше нормы, а напряжение на этих электродах сильно понижено, что нарушает нормальную работу амплитудного селектора.

После замены конденсатора С3 01 телевизор стал работать нормально.

При выключении телевизора в центре экрана появляется яркосветящаяся точка, которая постепенно гаснет.

Чаще всего причиной появления светящейся точки служит неисправный диод Д226Б (Д3 06). Если выход диода из строя подтверждается произведенными измерениями, то его следует заменить. Если же будет установлено, что диод исправен, следует тщательно проверить не только все остальные детали цепи гашения пятна (резисторы R345 R351, конденсаторы С353СВ11), но и места паек этих деталей к печатной плате.

При обнаружении дефектов их следует устранить.

В нижней части кадра изображение периодически изменяет линейность как бы дышит . Размер изображения по вертикали нормальный.

Такие внешние признаки неисправности появляются при выходе из строя (утечке, потере емкости) электролитического конденсатора C528— 100 мкф X 300 в . Для устранения неисправности нужно заменить этот конденсатор.

выпускалась с трансформатором FSA16012M. Данный трансформатор во всех
каталогах фирм есть практически, реализующих эл. компоненты и не более
15 у.е стоит. Начальник отдела сервисного ЗАО “Стандарт”. Валерий
Юрьевич Невский

2785.) Рекорд СТ-2192 Дефект:
в процессе ремонта три комплекта 2SD1710 и 2SС3807 сжег в модуле
питания. Оказалось, обрыв дороЖК печатной по 110в с ТПИ. Мухитдинов
Т.Г

Рекорд 54ТЦ- 5149(H-501V) и аппараты на TDA8362 видеопроцессоре.
Дефект – при настройке на каналы, станции проскакивает. На ранее
настроенных каналах владельцем неестественное изображение (затемнённая
картинка, в виде муара помехи, срыв синхронизации и т.д и т.п).
Подстройка контура между 2-3 ногой впроца улучшает положение
несколько, но целиком не устраняет неисправность. Неисправен ПФ(К2958М
и аналог.). После замены его полностью дефект устраняется.

593.) Рекорд 51ТЦ5168 При подключении экран ярко светился, ход луча
обратный, изображение слабо просматривалось. Причина: в обвязке на

Ремонт телевизора своими руками дело ответственное, так как на сегодняшний день на рынке представлено большое количество различных моделей (ЖК, ЛСД, кинескопные), каждая из которых имеет свои технологические особенности. Поэтому подход к каждому виду ТВ индивидуален в некоторых случаях потребуются специальные навыки (знание электроники, опыт работы с паяльной станцией).

Прежде чем приступить к ремонту телевизионной техники, необходимо выяснить причину неполадки.

Самые распространенные проблемы:

  1. Экран ТВ не включается – такое может произойти и со старым кинескопным экраном и с самой современной телевизионной панелью. В основном данный симптом характерен для сгоревшего предохранителя. При ремонте следует учитывать тот факт, что для каждой модели нужно подбирать соответствующий предохранитель. А также специалисты рекомендуют обратить внимание на диодный мост, блок питания, провод, возможно причина неисправности кроется в этих элементах. Читайте также, что делать если телевизор Самсунг не включается.
  1. Тусклая, еле заметная картинка – такая поломка случается с мониторами типа ЖК/LCD. Наиболее вероятная причина неисправности: вышедшие из строя диоды, подсветка устройства.
  2. Отсутствует звук, экран «хрипит» – скорее всего, из строя вышел звуковой усилитель или микросхема.Читайте также, что делать если звук есть, а изображение отсутствует.
  3. Монитор светится, нет изображения – возможно, причина неполадки в видеопроцессоре или в приемном блоке.

Следует знать, что если при визуальном осмотре телевизионной техники будет обнаружено потемнение платы или разрыв элементов, то сразу приступать к замене деталей не рекомендуется. Так как такие факторы указывают на короткое замыкание, которое могло произойти в другом отделе телевизора. Поэтому если не устранить причину замыкания, а просто сменить вышедшие из строя элементы, то ситуация повторится.

Для ремонта телевизионного оборудования могут потребоваться следующие инструменты и техника:

  • набор отверток;
  • ключи шестигранники (в редких случаях);
  • плоскогубцы;
  • паяльная станция (для ремонта современных мониторов);
  • схема экрана (можно скачать в интернете);
  • мультиметр;
  • осциллограф.
Читайте так же:  Ремонт компрессора кондиционера форд мондео 3 своими руками

Со многими неполадками жидкокристаллических экранов можно вполне справиться самостоятельно. Но следует знать, что эти экраны требует к себе более бережного обращения, чем например, кинескопные телевизоры.

Первым делом пользователю необходимо изучить инструкцию своей модели, и только после этого приступать ремонту LCD или LED экрана. Следует знать, что у LCD телевизоров подсветка осуществляется с помощью флуоресцентных лампочек, а на ЛЕД используются светодиоды.

Изображение - Ремонт телевизоров рекорд своими руками proxy?url=http%3A%2F%2Ftelevopros.ru%2Fwp-content%2Fuploads%2F2017%2F04%2FSvetodiodnaya-linejka-e1492692186154

Возможно, телевизор не функционирует из-за отсутствия питания, чтобы это проверить, нужно выполнить следующие действия:

  1. Открыть при помощи инструментов заднюю крышку жидкокристаллического телевизора.
  2. Отсоединить провода, которые подключены к матрице устройства.
  3. Подсоединить к контактам исправную лампочку.
  4. На некоторых панелях предусмотрено несколько источников света, в таком случае они также должны пройти проверку. Выполнить это можно следующим образом: вытащить матрицу ТВ и подключить в сеть, сразу станет понятно, какая лампа вышла из строя.

После того как неисправный светильник будет обнаружен, необходимо его заменить. Эта процедура должна выполняться максимально аккуратно. В большинстве случаях лампу можно достать даже, не извлекая матрицу – нужно отодвинуть элементы защиты и достать перегоревшую деталь при помощи паяльной станции. Затем таким же способом устанавливается новая лампа, Важное правило – новая лампа должна быть полностью идентична старой.

Еще одной распространенной проблемой таких моделей является повреждение монитора. Но в таком случае проводить ремонт LCD телевизоров не целесообразно, так как проще купить новый экран. Такая схема проверки может применяться также для ремонта плазменных телевизоров всех типов. Читайте также, как починить самостоятельно ЛЕД подсветку.

У каждого производителя есть свои слабые места, поэтому ниже представлена подборка самых распространенных поломок жидкокристаллических экранов.

Часто пользователи этого бренда сталкиваются с такой проблемой, что при включении устройство не прерываясь пищит. Такой симптом обычно говорит, что произошла утечка. Рекомендуется попробовать произвести замену диода предвыходного каскада.

Еще одной распространенной неполадкой является самостоятельное включение и отключение монитора. В основном причиной этой поломки является вышедший из строя транзистор, необходимо произвести замену. Такие неисправности рекомендуется устранять самостоятельно только людям имеющие опыт в ремонте телеоборудования.

Ремонт телевизора Philips своими руками рекомендован в том случае если проблема незначительная: сбились настройки, требуется замена кабеля.

Если же поломка сложная, то лучше доверить ее устранение специалистам, которые не только профессионально выполнят ремонт, но и выдадут гарантию. Потому если отремонтированный экран вновь перестанет работать, то пользователь может потребовать возврата денег.

У владельцев плоских экранов LG может возникнуть проблема с сохранением настроек. Такая неполадка не требует обращение к мастерам, ремонт телевизора LG можно выполнить самостоятельно. Достаточно перевести устройство на другой режим работы, и все настройки будут сохраняться.

Также как, и в случае с другими моделями ЖК, если проблема серьезная, то ремонт телевизора LG своими руками выполнять не рекомендуется, лучше обратиться к специалистам.

Несмотря на то, что на сегодняшний день большинство потребителей отдает предпочтение самым современным плазмам, кинескопные экраны тоже все еще пользуются спросом. У таких телевизоров есть свои преимущества: они недорого стоят, легки в управление, а качество передаваемой картинки по-прежнему высокое.

Изображение - Ремонт телевизоров рекорд своими руками proxy?url=http%3A%2F%2Ftelevopros.ru%2Fwp-content%2Fuploads%2F2017%2F04%2Ftelevizor-s-kineskopom-e1492692228268

Основные неполадки кинескопных устройств:

  • кинескопный телевизор не включается – также как, и на устройствах другого типа в первую очередь нужно проверить целостность предохранителей;
  • неисправность диодного моста – частая проблема кинескопных приемников, починить телевизор можно, только после выполнения «прозвона», из оборудования понадобится мультиметр;
  • поломка позистора – считается самой серьезной проблемой, для того чтобы произвести проверку, необходимо цепь питания телевизора выключить, затем снова запустить. После, наблюдать за лампой, если она гаснет, это значит, что позистор вышел из строя. В первую очередь нужно отрегулировать сопротивление сети, а затем произвести замену детали;
  • перегорание транзистора или конденсатора – такую неполадку легко заменить при визуальной проверке (на детали нагар черного цвета), ремонт осуществляется путем замены детали.

Ниже представлен список неполадок, с которыми сталкиваются владельцы кинескопных телевизоров.

  1. Телевизор Рубин при подключении громко гудит – скорее всего, нужно произвести замену фотоприемника.
  2. Рубин не включается, индикатор не горит – скачки напряжения в транзисторе.
  1. У телевизора Горизонт отсутствует синий оттенок, а также нарушен баланс белого цвета – в основном это происходит из-за обрыва резистора.
  2. Звук есть, нет изображения – причина неполадки заключается в плохом контакте разъеме питания платы экрана. Рекомендуется при помощи паяльника впаять жгут в плату телевизора Горизонт.
  1. Экран не включается – проблема с блоком питания.
  2. На мониторе появляется горизонтальная полоска – ремонт телевизора витязь заключается в устранении неполадки в микросхеме кадровой развертки.

Так как неисправность блока питания одна из самых распространенных проблем всех типов ТВ, то необходимо изучить ее подробнее.

Так как все модели ЖК-мониторов не имеют принципиально разных конструктивных отличий, поэтому ниже представленная схема может применяться для всех ТВ (Тошиба, Горизонт, Самсунг, Сони, Рубин).

Ремонт мониторов, оснащенных кинескопом, например таких, как (рубин, шарп 2002sc, сони тринитрон, ввк), а также ремонт телевизора Самсунг, Панасоник. всегда начинается проверки блока питания.

Тестирование выполняется с помощью лампы накаливания, но перед выполнением процедуры нужно обязательно отключить Sharp c2002sc, Самсунг или другой экран от нагрузки (каскад строчной развертки). Напряжение строчной развертки может варьироваться от 110 до 150 В, это зависит от размера кинескопа. Требуется найти в цепи ТВ конденсатор фильтра развертки. Далее нужно будет подключить лампочку, для того чтобы снять нагрузку, необходимо отпаять дроссель и предохранитель, через которые элемент СП потребляет питание. Такая схема применяется для экранов sharp c 2002sc.

После, адаптер питания подключить к электричеству и сделать замер напряжения, если значения будут превышать норму, то придется проверить цепь обратной связи блока питания. Если же БП в хорошем состоянии, то лампочка убирается, и все элементы припаиваются на место. Это основная информация, как отремонтировать телевизор своими руками.

Читайте так же:  Ремонт старых сумок своими руками

Самые первые телевизоры настолько сильно отличаются от современной техники, что, кажется, между ними нет почти ничего общего. На самом деле общие принципы работы сохранились, и некоторые неисправности телевизоров разных моделей чинятся одинаково. Однако появились и новые причины поломки, связанные с особенностями матрицы экрана, с устройством микросхем и многим другим.

Если телевизор не хочет включаться, и даже не горит лампочка индикатора подключения к сети, то проблемы, скорее всего, с блоком питания. Он может перегореть в результате сильного перепада напряжения.

Аналогичная причина может быть при самопроизвольном выключении телевизора. Если установлена защита от перепада напряжений, то она может выключать прибор в нужный момент времени. Если же вы знаете, что напряжение было стабильным, то надо проверить блок питания, и посмотреть материнскую плату, не появились ли в ней микротрещины.

Это довольно распространенная проблема, но связана она в большинстве случаев с неисправностью самого пульта. Возможно, вы его роняли или что-то пролили на него, вот он и перестал работать. Надо также проверить элементы питания, чтобы знать, что с ними все в порядке.

Бывает, что пульт ни при чем, а проблема заключается в неисправности приемника дистанционного управления на телевизоре или неполадки в процессоре.

Бывает, что вы хотите настроить каналы и запомнить их, но ничего не получается. Причиной этого могут быть нарушения в устройстве памяти. Аналогичная ситуация, когда вы настраиваете звук, выключаете телевизор, а после включения настройки не сохранены. Надо будет проверить микросхему памяти и при необходимости произвести ее замену.

Если вы нажимаете на кнопку на самом телевизоре, но никакой реакции не происходит, то надо проверить, не оборвался ли контакт, соединяющий кнопку с микроконтроллером. Если все контакты целы, то надо искать причины в процессоре контроллера.

Проблема со звуком вызвана в большинстве случаев какими-то неполадками динамиков. Надо проверить, чтобы они были включены, подсоединены, все контакты целы. Случаются проблемы с усилителем низких частот, а также со звуковым процессором. В самом крайнем случае надо искать решение в работе радиоканала.

Досадная ситуация, когда телевизор включается, и даже слышен звук, но нормального изображения нет. Причины этого могут быть самыми разными, но их практически всегда можно решить. Другое дело, сможете ли вы решить их самостоятельно, или придется вызывать специалиста.

  • Когда изображение полностью отсутствует, а звук при этом прекрасный, это может быть связано с неисправностью матрицы или видеоусилителя.
  • Отсутствие изображения и периодическое пропадание звука могут свидетельствовать о том, что есть проблемы развертки.
  • Если есть звук и экран светится, но ничего не показывает, то имеются какие-то неполадки в видеопроцессоре. Причиной также могут быть помехи в тюнере.
  • Досадная ситуация, когда изображение разворачивается только на половину (нижнюю или верхнюю) экрана. Это указывает на неисправности кадровой развертки матрицы. Модуль кадровой развертки выходит из строя по причине скачков напряжения и плохой работы блока питания.
  • Если на экране появилась узкая полоса по вертикали, то что-то не так с трансформатором строчной развертки, если полоса по горизонтали, что проблемы с кадровой разверткой.
  • Изображение стало одноцветным или исчез какой-то один цвет. Это указывает на то, что видеопроцессор или видеоусилитель сломался.

В современном телевизоре неисправность матрицы становится большой проблемой, которую решить можно только заменой. Матрица, по сути, является экраном, а точнее, основной его часть, на которой строится изображение. Причины выхода из строя матрицы могут быть следующие:

  • удар твердым предметом или падение;
  • попадание влаги на контакты матрицы;
  • производственный брак, электрический дефект;
  • износ в результате длительной работы.

Из-за повреждения матрицы на экране могут появляться разноцветные полосы, черные круги, происходить замирание изображения или полная его потеря. Произвести диагностику и замену матрицы может только специалист, поскольку есть много особенностей подсоединения и настройки устройства.

Есть несколько показателей, говорящих о том, что существуют неполадки кадровой развертки телевизора:

  • изображение уменьшилось или сместилось по вертикали;
  • нарушилась центровка;
  • на изображении появляются линии, говорящие об обратном ходе лучей;
  • кадровой развертки нет вообще и т. д.

При полном отсутствии кадровой развертки на экране видна одна светящаяся горизонтальная полоса. Обычно все эти случаи неисправности связаны с неправильной работой блока генератора кадровой развертки. В генераторе частоту кадровой развертки задают конденсаторы, резисторы, диоды, транзисторы. Если телевизор с кинескопом, то сигнал от блока кадровой развертки подается на отклоняющую систему. Могут быть проблемы с контактами, может произойти пробой в отклоняющей системе.

Исправить неполадки всех этих элементов может только человек, который хорошо разбирается в устройстве телевизора, поэтому обращайтесь в сервисный центр.

Из всего сказанного, понятно, что большинство неполадок можно устранить только в сервисном центре. Своими силами мы можем:

  • проверить, есть ли напряжение в сети, если телевизор не включается;
  • проверьте контакт разъема антенны, хорошо ли она подсоединена, попробуйте настроить другие каналы, если изображение не качественное;
  • если нет звука, посмотрите, включены ли наушники в гнездо, отсоедините их, повторно воткните и вытащите, убедитесь, что настройка звука правильная;
  • замените батарейки в пульте управления, проверьте его исправность.

По признакам, которые мы описали в предыдущих разделах, вы сможете определить, насколько серьезная проблема с телевизором. После этого можете вызывать мастера или везти прибор в сервисный центр.

Изображение - Ремонт телевизоров рекорд своими руками photo3432
Автор статьи: Артем Кондратьев

Добрый день! Я Артем. Чуть меньше 9 лет работаю слесарем и мне нравиться работать руками. Когда создаешь новые полезные вещи или возвращаешь к жизни сломанные предметы. Разве это не прекрасно? Рекомендую, перед реализацией идей с моего сайта, проконсультироваться со специалистами. Удачного рабочего дня!

Обо мнеОбратная связь
Оцените статью:
Оценка 5 проголосовавших: 3

ОСТАВЬТЕ ОТВЕТ

Please enter your comment!
Please enter your name here
