Рено логан ремонт рулевых наконечников своими руками

Мы постараемся ответить на вопрос: рено логан ремонт рулевых наконечников своими руками по рекомендациям подлинного мастера с максимально подробным описанием.

Если рулевой наконечник вышел из строя (при повороте руля слышны скрипы на кочках) или же у него повредился защитный чехол из резины, то предстоит произвести ремонт.

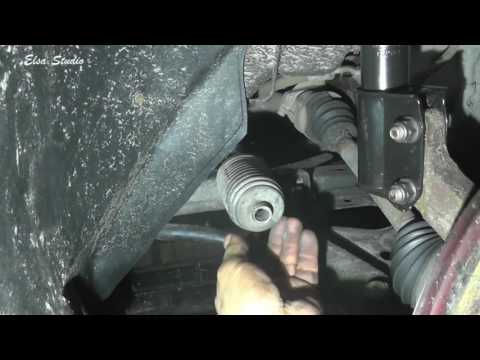

На видео можно увидеть как заменить рулевой наконечник.

  1. Рожковый на «16».
  2. Молоток.
  3. Деревянный брус.
  4. Баллонный ключ.

Если есть небольшой опыт в проведении подобных работ, то произвести замену наконечников на Рено Логан можно самостоятельно. Для этого следует придерживаться только указанных ниже правил.

Чтобы произвести замену наконечников надо авто поставить на опоры. Потом следует снять передние колеса. Ручник при этом рекомендуется включить и подставить под задние колеса противооткатные башмаки, чтобы обеспечить устойчивость авто.

Видео (кликните для воспроизведения).
  1. Перед ремонтом все элементы креплений рулевого управления надо обрызгать жидкостью WD-40. Также можно использовать воду, если нет жидкости. Ею следует полить болты и подождать некоторое время, пока они пропитаются влагой. Это облегчит откручивание болтов.

Сняли колесо и обработали WD-40 крепление рулевого наконечника к к ступице

Ослабить тягу, обозначена стрелкой

Используем съёмник шаровых опор (он универсален для всех авто)

Используем домкрат для помощи

АХТУНГ! Не перетягивайте, иначе придётся брать новый наконечник

  1. Автомобиль рекомендуется поднимать с той стороны, на которой будет производиться замена детали.
  2. При проведении работ авто должно находиться на стояночном тормозе.
  3. Для очистки загрязнений с рулевой колонки, можно использовать щетку по металлу.
  4. В том случае, когда под рукой не будет съемника для выпрессовки пальца, то можно использовать деревянный брус и молоток. Молотком через брус надо осуществлять удары по посадочному отверстию пальца, освобождая его.
  5. Важно помнить, что наконечник руля справа имеет левую резьбу, а слева – правую ( поэтому артикулы разные, они ниже ).

Все запчасти на Логан имеют номера, рулевые тяги тоже не исключение. Чтобы произвести ремонт качественно и быстро, перед началом следует купить новые запчасти.

60 01 550 442 — оригинальный код левого рулевого наконечника на Рено Логан.
60 01 550 443 — оригинальный код правого рулевого наконечника на Рено Логан.

Рулевой наконечник 60 01 550 442

Sasic — 4006158 4006159 — популярный вариант замены (аналог).

Sasic 4006158 — рулевой наконечник (аналог)

Автомобиль Рено Логан имеет рулевое управление типа «шестерня-рейка». В конструкции содержатся две тяги, соединяющиеся с шаровыми опорами и поворотными кулаками. В большинстве автомобилей Рено есть также гидравлический усилитель руля. Если какой-то элемент этой конструкции выйдет из строя, то это скажется на качестве управления автомобилем.

Зная эти моменты и имея некоторый опыт, вы можете справиться с заменой рулевых наконечников на Рено Логан своими силами, придерживаясь указанных правил и рекомендаций.

Здравствуйте уважаемые, читатели блога AAuhadullin.ru. Сегодня мы поговорим о том, как происходит замена рулевых наконечников Рено Логан. При замене рулевых наконечников Рено Логан наружных в автомобиле потребуется ключ рожковый на 16 альтернатива 17, 21 или 22, шестигранники, а также баллонный ключ, съемник шаровых от ВАЗ 2108, молоток. Ставим машину c переде на опоры желательно с двух сторон. Снимем передние колеса, установив предварительно ручник, в верхнее положение до конца. Подложим под колеса противооткатные колодки, альтернатива кирпич или брусок и начнем работу.

  1. Заранее при помощи баллончика WD 40 обрызгаем крепежные детали. Если нет под рукой вэдэшки, используйте воду, намочив тряпочку, накладываем на крепеж и ждем, когда отмокнет
  2. Начнем с ослабления контргайки наконечника тяги. Ослабив ее оставляем в прежнем месте
  3. Отворачиваем гайку рулевого наконечника на поворотном кулаке, удерживая шестигранником палец от проворачивания
  4. Если желаете, используйте съемник шаровых шарниров и выдавите палец из рычага поворотного кулака. Альтернатива увесистый молоток, стучим им по торцу бобышки кулака с боку вдоль оси рычага, чередуя удары по крепежу сверху
  5. Вытаскиваем палец с гнезда поворотного рычага
  6. Завернем новый в обратном порядке снятию, до контргайки, установленной в том месте, где стоял прежде
  7. Ставим палец шарнира в гнездо рычага поворотного кулака, и хорошо затягиваем новой палец, удерживая от проворачивания
  8. Затянем с хорошим, усилием, не сорвать бы резьбу контргайку наконечника тяги
  9. Закончив работу с обеих сторон по замене рулевых наконечников едим на технический сервис, где устанавливаем углы колес автомобиля
Видео (кликните для воспроизведения).

Замена рулевых Рено Логан неправильно




Продолжение темы сегодняшних роликов – замена рулевых наконечников Логан.

Перед выполнением работы заранее были приобретены рулевые наконечники, которые уже почти полгода лежат в гараже и ждут, когда их возьмут в работу.

Это изделия от компании Febi Bilstein (Germany). Клеймо фирмы отбито на тыльной стороне наконечника под пальцем.

В комплекте с рулевым наконечником идут гайки крепления пальцев с самоконтрящей вставкой и для соединения с тягами. Родные гайки пальцев, которые имелись в комплекте, установил на машину, когда смазывал пальцы рулевых наконечников под защитными чехлами. Тогда резиновые пыльники снимались, и в узел пополнялась смазка. Поэтому приобрл новые гайки, также с контрящей вставкой.

Гайки изготовлены от Белибейского завода, республика Башкирия.

Пластиковую крышку на рулевом пальце необходимо удалять перед его установкой, так как она служит только для транспортировки. Сохраняет пыльник и резьбовую часть наконечника.

Каждый раз, при замене рулевого наконечника Рено Логан необходимо устанавливать новые гайки.

И ещё один полезный совет. При разрыве резинового пыльника рулевой тяги, можно установить пыльник от рулевого наконечника автомобиля ваз 2108.

Читайте так же:  Ремонт настенных часов своими руками янтарь

Наконечники правый и левый зеркальные. Так как они разные, то при покупке надо обращать внимание, выбирая правый или левый. Для того, чтобы не спутать наконечники, на одной из них около пыльников выполнена 1 насечка, а на втором 2.

С 1 насечкой будет правый наконечник по ходу движения автомобиля, а с 2 насечками левый.

Для удобства работы нам надо будет поддомкратить передние колёса, и снять их, не забывая про откатные башмаки под задние колёса и подстраховку под кузов.

Плюс перед работой поднимаем ручку тормоза до упора.

Отворачиваем центральную часть колпака, чтобы добраться до болтов и с помощью баллонного ключа ослабляем колёсные болты.

Затем поднимаем с помощью домкрата колесо. Устанавливаем дополнительный упор под кузов и снимаем колесо.

Сейчас можно приступать непосредственно к замене наконечника. Для этого отдаём гайку крепления пальца, предварительно обработав её жидким ключом.

Но также обрабатываем жидкостью и контргайку тяги, чтобы она «отошла» перед работой.

Затем убираем грязь с резьбы, используя щётку по металлу, вновь спрыскиваем гайки жидкостью и можно откручивать соединения. Первой отдаём гайку в месте соединения наконечника с рулевой тягой.

Выполняем работу с помощью рожкового ключа на «21». Для увеличения усилия добавляем на ключ небольшую вспомогательную трубку. Отдавать гайку можно как из-под ниши колеса сверху, так и из смотровой ямы.

Затем используя рожковый или накидной ключ на «17» откручиваем гайку рулевого пальца.

Для того чтобы сам палец не проворачивался в наконечнике, вставляем в его верхнюю часть ключ-звёздочку для его фиксации (см. фото выше). В моём случае гайка открутилась без фиксации пальца.

Затем, не имея специального съёмника, можно снять палец из соединения поворотного кулака ударом молотка по наплыву металла «шишки» сбоку. Для того чтобы не нарушить резьбу, гайку лучше не откручивать полностью.

Если после боковых ударов по «шишки» палец не выходит из соединения можно стукнуть по гайке сверху. Это только в случае, если наконечник уже не будет устанавливаться вновь. При сильном ударе можно повредить резьбовую часть.

Затем, после того как палец вышел из соединения, закручиваем внутрь по резьбе гайку соединения наконечника с тягой, сколько позволяет резьба. Затем, не откручивая с тяги наконечник на освободившуюся часть резьбы, наматываем слой изоленты.

Это делается для того, чтобы при установке нового наконечника, накрутить его точно до начала этой изоленты.

Это необходимо сделать для того, чтобы не сбить параметры углов схождения колёс. После замены наконечников, все же надо будет обязательно сразу же заехать в автосервис, где делают сход-развал колёс. Необходимо проверить и скорее всего их отрегулировать. На автомобиле Reno Logan регулируется только взаимное расположение колёс, а развал отсутствует.

После того как нанесли слой изоленты, отворачиваем старый наконечник и устанавливаем новый, накручивая его до края нанесённой изоленты на резьбе рулевой тяги.

Затем устанавливаем на место палец наконечника в поворотный кулак и наживляем гайку его крепления и стягиваем её полностью. Снимаем изоленту на тяге и хорошо с определённым усилием затягиваем контргайку. Надо было мне заменить старую гайку, но забыл это сделать и плюс к тому же намотал слой изоленты для контроля. Поэтому я решил оставить старую гайку рулевой тяги, а вам желательно поменять.

В случае, когда гайка на соединении идёт очень туго, то необходимо с помощью газового ключа придерживать рулевую тягу от проворачивания. Затем ставим на место колесо, предварительно не стягивая колёсные болты до упора. Убираем упор, домкрат и уже затягиваем полностью.

На этом левый наконечник рулевой тяги поменяли. Как мы видим, эту работу выполнил без использования смотровой ямы или эстакады, просто нужна ровная площадка.

Отметим, что «родная» заводская гайка чуточку ниже, чем Белебейская, но длины резьбы на пальце хватает поставить без проблем.

Не забываем после замены, посетить сервисный пункт развал-схождение колёс.

На этом заканчиваю редактировать. Комментарии и вопросы, если появились, пишите.

До свидания. Буду рад комментариям.

Вы так же можете ознакомиться с другими материалами:

Замена рулевой тяги Рено Логан отличается от большинства процедур на автомобиле только тем, что для этого потребуется ключ на 30. О том, как поменять рулевую тягу на Рено Логан в статье.

Содержание статьи:

  • Симптомы к замене
  • Процедура замены
  • Видео

Для начала стоит уточнить, что работу лучше выполнять на яме, поскольку здесь несколько иной подрамник, чем, например, на автомобилях японского производства.

Прежде чем менять рулевую тягу на Рено Логан, надо определить, что проблема именно в ней. А прежде чем диагностировать данную деталь, надо немного разобраться в ее устройстве. Рулевая тяга – это соединяющее звено между рулевым наконечником и валом рейки. Она представляет собой, по сути, шаровую, только с более длинным пальцем. Соответственно, неисправность у нее точно та же – осевой люфт. То есть, она начинает просто стучать.

Проявляется это, в основном, на небольших неровностях, довольно сильно отдается в руль, особенно в автомобилях без гидроусилителя. Однако, без определенного опыта бывает легко перепутать стук вала рейки и этой тяги, но, это дело поправимое.

Для того чтобы провести диагностику рулевой тяги Рено Логан, надо пригласить помощника. Затем поднимаем автомобиль на домкрате, желательно на яме, если ее нету, то лучше все равно выбрать место, где можно будет подлезть под переднюю часть автомобиля. Теперь помощник должен покачивать колесо в горизонтальной плоскости.

Читайте так же:  Ремонт хлыста спиннинга своими руками

Другой же, тот, что под машиной, должен нащупать пальцами то место под пыльником тяги, где палец тяги переходит в шар. Если шар качается в наружной обойме, то это сразу чувствуется пальцами. К сожалению, других способов нет.

Ну а симптомом к замене, чаще всего, служит износ покрышки с наружной или внутренней стороны. Это объясняется тем, что колесо пляшет со стороны в сторону, меняя суммарное схождение колес. Какое-то время колесо просто загребает, как бульдозер.

Замена рулевой тяги Рено Логан на яме или подъемнике значительно отличается от работ на земле, однако, общие принципы одинаковые. Мы рассмотрим второй вариант, потому что он ближе большинству.

Итак, снимаем колесо, для этого ничего, кроме домкрата и балонника не надо. Затем откручиваем гайку наконечника рулевой тяги. Для этого понадобится ключ на 21, хотя бывают гайки и на 22. Многие зачем-то откручивают наконечник от сошки, это делать необязательно, хотя потом просто можно накрутить наконечник на новую тяги и поставить все на место. Ну да ладно.

Теперь снимаем хомуты с пыльника тяги – обычно это простые пластиковые кабельные стяжки, новыми стоит запастись заранее. Снимаем пыльник и откручиваем тягу ключом на 30. Далее выкручиваем тягу из наконечника.

Новую тягу ставим в обратной последовательности, не забывая набить смазки в шаровое соединение, перед тем как одеть на место пыльник. Так же стоит обратить внимание на длину новой и старой тяги, чтобы хоть примерно попасть схождение колес. Так же стоит помнить, что после замены рулевой тяги на Рено Логан обязательно стоит сделать геометрию колес.

Видео – замена рулевой тяги Рено Логан:

Многие автолюбители, обнаружив стук или люфт в подвеске своего автомобиля, нередко сталкиваются с ремонтом рулевых наконечников, тяг и самой рейки. К сожалению, большинство обладателей автомобилей Рено Логан обращаются к дорогостоящим мастерам для осуществления подобного ремонта. В этой статье мы расскажем, как самостоятельно произвести диагностику люфта и ремонт наконечников, а также тяг и рейки Рено Логан.

Чтобы произвести самостоятельную диагностику и ремонт рулевого механизма Рено Логан, нужно воспользоваться автомобильным подъемником или смотровой ямой.

Изображение - Рено логан ремонт рулевых наконечников своими руками proxy?url=http%3A%2F%2Fportalmashin.ru%2Fwp-content%2Fuploads%2F2016%2F05%2Fkak_zamenit_rulevuyu_tyagu_logan-01

Если вы слышите стук в области наконечника, нужно произвести линейное движение тяги и внимательно осмотреть деталь на предмет люфта шарового механизма. Если люфт присутствует, деталь необходимо заменить. Если ваш Рено Логан оборудован ГУР, соответственно, такие мероприятия проводятся одинаково.

Чтобы определить люфт тяги своими руками, нужно продавить пыльник и внимательно ощупать деталь соединения, которая стоит на рулевой рейке. Под пластиковым пыльником скрывается втулка, которая удерживает вал рейки и позволяет ему прочно фиксироваться в корпусе. Если изношена втулка, вал будет обладать люфтом.

Если вал ходит вверх и вниз и издает стук, соответственно втулка нуждается в замене, чтобы заменить данную втулку необходимо разобрать часть корпуса рейки. На просторах интернета вы найдете много видео материалов, которые показывают, как заменить ремкомплект рейки своими руками, тем самым победить стук.

Итак, давайте по порядку разберемся с каждым из элементов управления Рено Логан и постараемся дать рекомендации по правильной их замене своими руками.

  • Наконечник правый и левый.
  • Тяга правая и левая.
  • Пыльник также правый и левый.
  • Рейка, ремкомплект и подтяжка.

Перечисленные выше элементы являются неотъемлемыми деталями механизма управления Рено Логан, которые со временем дают стук. Далее мы рассмотрим пошагово, как правильно произвести замену и выбор по артикулу этих деталей своими руками.

Чтобы осуществить правильный выбор нужной детали, необходимо воспользоваться специальным артикулом, благодаря которому осуществляется точный подбор нужных запчастей ремкомплекта.

Чтобы узнать правильный артикул, необходимо разглядеть данный номер на детали. Благодаря данному артикулу можно также подобрать запасные части для Логан, такие как ремкомплект для рейки. Мы рекомендуем пользоваться оригинальным артикулом и приобретать строго фирменные запчасти Рено.

Конечно, существует много брендов обладающих своим артикулом запчастей, но качество изготовление данных деталей, увы, оставляет желать лучшего.

Чтобы начать работу по устранению стука, нам необходимо воспользоваться комплектом специального инструмента для демонтажа тяг, наконечников и пыльника. Также для данной работы необходим автомобильный подъемник, так как осуществлять подобные работы без данного инструмента невозможно.

  1. Если в правом или левом наконечнике присутствует люфт, или он ходит вверх и вниз, мы производим его замену новой деталью. Заранее сверьте номер артикула.

Для того, чтобы снять этот элемент, необходимо демонтировать переднее колесо, после чего открутить фиксирующую гайку шарового механизма. Чтобы отсоединить конусную часть наконечника, необходимо произвести несколько ударов молотком по его нижней части.

Открутите фиксирующую гайку тяги и снимите сам наконечник. Произведите тщательную смазку резьбовой части и установите новую деталь согласно размерам установки предыдущей. Затяните гайку шаровой механизма и произведите зажим контрольной гайки находящуюся на тяге. Данная операция проводится одинаково с левой и правой стороны. Ремонт этих деталей у токаря, подразумевает постоянную подтяжку задней части, для устранения люфта.

Изображение - Рено логан ремонт рулевых наконечников своими руками proxy?url=http%3A%2F%2Fportalmashin.ru%2Fwp-content%2Fuploads%2F2016%2F05%2Fkak_zamenit_rulevuyu_tyagu_logan-02

При установке новой детали будьте внимательны к пыльнику, его можно легко повредить и стук не заставит себя долго ждать.

  1. Если тяга имеет люфт и стук, ее также необходимо менять, так как данная деталь ремонту не подлежит.

Чтобы поменять эту запчасть, необходимо снять пыльник, для этого снимите два хомута с внутренней и наружной стороны тяги.

Читайте так же:  Ремонт и дизайн прихожей своими руками

После снятия хомутов, потяните пыльник наружу и уберите его в сторону. Используя специальный инструмент для демонтажа тяг, открутите нужную деталь, вместо нее установите новый элемент.

Установите пыльник, так как он стоит за наконечником, после чего производите сборку в обратном порядке.

  1. Чтобы поменять пыльник рулевого механизма, необходимо разобрать соединение тяги и наконечника, после чего демонтировать старый элемент. Установка новой детали производится в обратной последовательности, за исключением того, что после этой операции будет необходима регулировка сход-развала.
  2. Наконец мы подошли к замене рулевой рейки ГУРа. Данная операция выполняется в несколько этапов, о которых мы сейчас расскажем.
  • Для начала работы необходимо слить жидкость с ГУРа, после чего отсоединить вал от привода рейки.
  • Открутите несколько болтов, крепящих рейку к подрамнику автомобиля. На Рено Логан их всего 2.
  • Чтобы впоследствии не нарушить правильность угла поворота руля, при ремонте необходимо произвести разметку.

Так как вал ходит только в одной плоскости, его мы помечаем одной меткой.

  • Отсоедините наконечники с правой и левой стороны, после чего весь механизм можно аккуратно вынимать.
  • Приготовьте новую деталь, аккуратно установите рейку на свое место.
  • Сборку и регулировку выполняем в обратной последовательности.

Проведение работ по замене рейки без ГУРа абсолютно идентично вышеупомянутому мануалу, за исключением того, что в данном механизме отсутствует возможность слить жидкость.

Изображение - Рено логан ремонт рулевых наконечников своими руками proxy?url=http%3A%2F%2Fportalmashin.ru%2Fwp-content%2Fuploads%2F2016%2F05%2Fkak_zamenit_rulevuyu_tyagu_logan-03

Чтобы поменять ремкомплект и втулки, необходимо разобрать весь механизм подетально. Как правило, такие работы по смене ремкомплекта нужно оставлять мастерам, так как данная работа требует специального инструмента, а также знаний и опыта подобного ремонта.

Чтобы поменять ремкомплект и втулки, необходимо специальное оборудование для регулировки зазора. К тому же артикул детали не всегда дает точное совпадение ремкомплектов. Можете поискать видео на данную тему, чтобы убедится в этом.

Устройство данного механизма очень сложное и требует предельного внимания.

Как мы смогли доказать, произвести самостоятельное обслуживание рулевого механизма Рено Логан не составляет труда. Ни в коем случае не старайтесь заменить самостоятельно ремкомплект, так как вы только навредите своему автомобилю, и стук только усилится. Используйте правильный артикул для подбора нужных запчастей. Мы постарались вам передать всю информацию, которой владеем, для того чтобы облегчить ремонт. Выбор всегда остается за вами.

Изображение - Рено логан ремонт рулевых наконечников своими руками proxy?url=http%3A%2F%2Fnind.ru%2Fwp-content%2Fuploads%2F2013%2F05%2Fnakonechnik-reno

Для выполнения работ, связанных с заменой рулевых наконечников на машине марки Рено Логан своими руками понадобится стандартный набор инструментов, новые наконечники, немного времени и определенные знания.

Краткое текстовое руководство.

  • Установите с обеих сторон свой автомобиль на опоры и поставьте его на ручник, подложив под колеса специальные противооткатные колодки.
  • Снимите передние колеса и обрызгайте WD 40 все крепежные детали. Сделать это можно не только WD 40, можно использовать мокрую тряпку, которую на некоторое время стоит приложить к крепежам.
  • Не откручивая полностью, немного ослабьте контргайку наконечника тяги.
  • При помощи отвертки открутите, находящуюся на рулевом наконечнике гайку. Она расположена прямо на поворотном кулаке, а для того, чтобы не возникало моментов поворачивания, второй рукой поддерживайте гайку шестигранником.
  • Вытащите палец из гнезда поворотного рычага и заверните новый наконечник до контргайки.
  • Установите в гнездо рычага палец шарнира, а затем сильно его затяните, удерживая при этом гайку от проворачивания.
  • Внимание! После произведенного ремонта важно выставить должным образом углы колес.

Полное руководство по ремонту и, конечно же, замене рулевых наконечников на машине Рено Логан, из которого вы сможете узнать, о многих тонкостях и нюансах при замене указанной детали, представлено в видеоролике. Просмотрев его, вы, несомненно, сможете произвести необходимый ремонт быстро и просто своими руками. В ролике подробно описываются все моменты, связанные с заменой наконечников на Рено Логан от съема старой детали до установки новой, даются профессиональные советы и показываются все этапы работы.

Рулевой наконечник Рено Логан — узел, входящий в состав системы рулевого управления, гарантирующий подвижность управляемых колес, а также обеспечивающий их поворот на нужный угол. В основе работы лежит шарнирный принцип. Так, с одной стороны рулевой наконечник фиксируется на тяге, а другой — объединяется с элементами системы через поворотный кулак. Благодаря этому и обеспечивается работоспособность. Ниже рассмотрим, как выполняется замена рулевых наконечников Рено Логан, и какие детали готовить под замену.

В случае поломки шарового шарнира или нарушении целостности пыльника Renault Logan, не обойтись без замены вышедшего из строя изделия. При выборе деталей под замену ориентируйтесь на артикулы (оригинальные номерные знаки). Аналогичные обозначения имеют и другие рулевые элементы Рено. Для выполнения работ подготовьте инструмент и купите новые наконечники (рекомендации по выбору приведены ниже).

Для выполнения работ потребуется ключ рожкового типа на «шестнадцать», «балонник» (для откручивания колес) и молоток. При наличии этого инструмента, времени и детали под замену с процессом монтажа наконечника тяги справится даже новичок. Главное — внимательный подход к работе и следование инструкции в статье.

Машины марки Рено (в нашем случае речь идет о модели Логан) оборудованы рулевым управлением, собранным по схеме «шестеренка-рейка». В состав привода рулевой системы входит пара тяг с ШРУС шарового типа, а также повортными кулаками. В некоторых автомобилях предусмотрен ГУР, что также стоит учесть при выполнении работ. Если хотя бы один из узлов выходит из строя, то это негативным образом влияет на работоспособность всей системы в целом.

Читайте так же:  Пеногенератор ремонт своими руками

Замена наконечников рулевой тяги требуется в следующих случаях:

  • В процессе движения появились необычные звуки.
  • Имеет место сильное биение рулевого колеса при повороте.
  • Появился сильный люфт при раскачивании колеса.
  • Рулить стало сложнее (руль Рено становится более жестким).
  • В случае отпускания рулевого колеса машину начинает тянуть влево или вправо.

Любой из этих признаков или несколько проблем в комплексе могут свидетельствать о выходе из строя рулевой тяги.

«Перед выполнением работы установите машину на передние подпорки. Для более эффективного демонтажа колес ставьте авто на ручной тормоз (поднимайте рукоять до верхнего предела). Также поставьте колеса на специальные колодки, обеспечивающие фиксацию транспортного средства. При отсутствии таковых подкладывайте обычный кирпич».

Учтите, что при выходе из строя наконечников рулевая тяга Рено теряет функциональность. Чтобы избежать проблем во время движения, важно своевременно заменить неисправную деталь (с учетом артикула). Алгоритм действий выглядит так:

  • Работайте на яме, эстакаде или подъемнике (последний вариант наиболее предпочтителен). Как упоминалось выше, допускается выполнение ремонта после установки машины на опоры.

«Замена наконечников тяги рулевой системы (слева и справа) идентична. Единственное отличие — в резьбе. На наконечник, смонтированный с левой стороны, нанесена правая резьба, а на наконечник с правой стороны, наоборот, левая».

  • Подготовьте инструмент и запчасти под замену. Используйте только новые детали. Если неисправна тяга, сразу выполняйте и ее замену.
  • Поднимайте машину и ставьте передок на подпорки. Работайте с той стороны, с который был обнаружен неисправный узел.
  • Скручивайте с помощью «балонника» болты и демонтируйте колесо.
  • Поднимайте ручник и подставляйте под колеса сзади специальные «башмаки», обеспечивающие фиксацию транспортного средства.
  • Осмотрите элементы крепления. Если они загрязнены, обработайте требуемый участок с помощью специальной щетки (должна иметь металлический ворс), после чего наносите проникающую смазку (подойдет WD-40).

Изображение - Рено логан ремонт рулевых наконечников своими руками proxy?url=http%3A%2F%2Fproremontreno.ru%2Fwp-content%2Fuploads%2F2016%2F11%2Fpodgotovka-instrumentov-i-zapchastej-dlya-zameny-nakonechnika-reno-logan

  • Скручивайте крепежную гайку, удерживающую шарнир на рычаге кулака. При выполнении этой работы придержите палец от прокручивания.

Скрутка крепежной гайки наконечника Рено ЛоганИзображение - Рено логан ремонт рулевых наконечников своими руками proxy?url=http%3A%2F%2Fproremontreno.ru%2Fwp-content%2Fuploads%2F2016%2F11%2Fskruchivaem-krepezhnuyu-gajky-na-reno-logan

  • Поставьте съемное устройство для шаровых шарниров, а далее с его помощью съемного устройства выпрессовывайте палец из рычажного механизма поворотного типа.

Изображение - Рено логан ремонт рулевых наконечников своими руками proxy?url=http%3A%2F%2Fproremontreno.ru%2Fwp-content%2Fuploads%2F2016%2F11%2Fvypressovyvaem-palets-is-rychazhnogo-mehanizma-reno-logan

«Если специального устройства под рукой нет, используйте для демонтажа пальца молоток. Во избежание повреждений узла наносите удары по осевой части рычага».

  • Доставайте палец, после чего послабляйте протяжку контрящей гайки наконечника (тяга в этом случае должна фиксироваться).
  • Отмечайте позицию наконечника. Это обязательное условие, чтобы в процессе обратного монтажа избежать сложностей с поиском правильной позиции для детали. При корректной установке (с учетом сделанной пометки) можно избежать расходов на настройке развал-схождения.
  • Скручивайте наконечник тяги рулевой системы. При выполнении работы подсчитайте число сделанных оборотов. Это также будет полезно в процессе сборки узла и позволит избежать настройки схождения. При наличии такой потребности придержите тягу за лыски.
  • Поставьте новый наконечник по алгоритму, который обратен демонтажу. При этом накручивайте изделие на число оборотов, которое было зафиксировано ранее. Закручивайте узел до тех пор, пока не будет достигнута установленная отметка.
  • Протягивайте гайки с требуемым усилием. Для контрящей гайки это 50 Н*м, а для гайки пальца шарнира — 37 Н*м.
  • Проверяйте, и если в этом имеется потребность, регулируйте развал-схождение на СТО.

Если после прочтения остались какие-либо вопросы, посмотрите на обучающее видео, где приведена последовательность действий.

При выполнении работ следуйте простым советам:

  • Поднимайте транспортное средство с той стороны, с которой планируется замена вышедшей из строя детали.
  • Обязательно пользуйтесь ручником для фиксации машины.
  • Зачищайте места соединений, покрытые коррозией, с помощью металлической щетки.
  • При отсутствии съемного устройства применяйте для работы брусок из дерева и молоток. При этом наносите удары по периметру рычага.
  • Помните о разности резьбы для наконечников справа и слева.

Не менее важный момент — выбор устройства. Здесь вы должны знать подходящий артикул. Если вы решились заменить неисправные устройства, используйте следующие оригинальные узлы:

  • Левый наконечник — 60 01 550 442.
  • Правый наконечник — 60 01 550 443.
  • Вариант замены — 400 615 840 06159 (Sasic).

Учитывая рассмотренные рекомендации и видео, выполнить весь комплекс работ по замене наконечников не составит труда. Средняя экономия при самостоятельной работе составляет 250 рублей, что видно по прайсу одного из СТО (таблица ниже).

Разболтались рулевые наконечники… Пора менять! Помните что в месте с новым наконечником нужно ставить и новую самоконтурщую гайку, поскольку в средине находится пластмасса, которая тоже снашивается! Рулевой наконечник всегда ставится с низу. Хорошо затягиваем гайку ключом на 17 придерживая шток головкой торгс. Контргайку старайтесь сильно не крутить, а лишь срывать (ключ на «22») придерживая сам наконечник (ключ на «19»). Ном. оригинальных наконечников — 6001550443 (правый) либо так же можно купить не плохой аналог подешевле TRW JTE1135.

Основные замечания при замене рулевых наконечников Renault Logan смотрите на видео. Сама же процедура довольно простая и детальной пошаговой инструкции не требует, ведь открутить гайку крепления наконечника к поворотному кулаку большого ума не не надо. Единственный момент который стоит учитывать что замена рулевых наконечников сопутствует с установкой сход-развала колес поэтому откручивая наконечник с рулевой тяги запоминайте количество оборотов на которые он был закручен.

Подпишись на наш канал в Я ндекс.Дзене

Еще больше полезных советов в удобном формате

Как открутить рулевые тяги на Рено Логан без спец съёмника?

Читайте так же:  Champion stt1170e ремонт своими руками

Наконечник рулевой тяги заменяем при выходе из строя его шарового шарнира или повреждении чехла шарнира.
Снимаем переднее колесо со стороны заменяемого наконечника рулевой тяги и надежно фиксируем автомобиль на подставке заводского изготовления.
Поворачиваем рулевое колесо до упора в сторону, противоположную снимаемому наконечнику. Работа показана на примере правого наконечника рулевой тяги, левый наконечник рулевой тяги заменяем аналогично.

Изображение - Рено логан ремонт рулевых наконечников своими руками proxy?url=http%3A%2F%2Fwiki.zr.ru%2Fimages%2Fthumb%2F0%2F03%2F%25D0%25A0%25D1%2583%25D0%25BB%25D0%25B5%25D0%25B2%25D0%25BE%25D0%25B5_Logan_2005_143-7.jpg%2F300px-%25D0%25A0%25D1%2583%25D0%25BB%25D0%25B5%25D0%25B2%25D0%25BE%25D0%25B5_Logan_2005_143-7

Ключом «на 21» ослабляем затяжку контргайки, удерживая наконечник ключом «на 19» за лыски.

Перед отворачиванием гайки крепления пальца шарнира наконечника к рычагу поворотного кулака металлической щеткой очищаем от грязи отверстие под ключ «Torх» в торце пальца.

Изображение - Рено логан ремонт рулевых наконечников своими руками proxy?url=http%3A%2F%2Fwiki.zr.ru%2Fimages%2Fthumb%2Fb%2Fb1%2F%25D0%25A0%25D1%2583%25D0%25BB%25D0%25B5%25D0%25B2%25D0%25BE%25D0%25B5_Logan_2005_144-1.jpg%2F300px-%25D0%25A0%25D1%2583%25D0%25BB%25D0%25B5%25D0%25B2%25D0%25BE%25D0%25B5_Logan_2005_144-1

Ключом «на 16» отворачиваем гайку крепления пальца шарнира наконечника к рычагу поворотного кулака, удерживая палец ключом «Torx Т-30».

С помощью съемника выпрессовываем палец шарового шарнира из отверстия рычага. При отсутствии съемника отворачиваем гайку пальца не полностью. Вставляем монтажную лопатку между наконечником рулевой тяги и рычагом поворотного кулака.

Изображение - Рено логан ремонт рулевых наконечников своими руками proxy?url=http%3A%2F%2Fwiki.zr.ru%2Fimages%2Fthumb%2Fe%2Fef%2F%25D0%25A0%25D1%2583%25D0%25BB%25D0%25B5%25D0%25B2%25D0%25BE%25D0%25B5_Logan_2005_144-2.jpg%2F300px-%25D0%25A0%25D1%2583%25D0%25BB%25D0%25B5%25D0%25B2%25D0%25BE%25D0%25B5_Logan_2005_144-2

Отжимая монтажной лопаткой наконечник рулевой тяги вниз и нанося удары молотком в торец рычага поворотного кулака, выпрессовываем палец из отверстия в рычаге.

Полностью отвернув гайку крепления пальца…

Изображение - Рено логан ремонт рулевых наконечников своими руками proxy?url=http%3A%2F%2Fwiki.zr.ru%2Fimages%2Fthumb%2F1%2F10%2F%25D0%25A0%25D1%2583%25D0%25BB%25D0%25B5%25D0%25B2%25D0%25BE%25D0%25B5_Logan_2005_144-3.jpg%2F300px-%25D0%25A0%25D1%2583%25D0%25BB%25D0%25B5%25D0%25B2%25D0%25BE%25D0%25B5_Logan_2005_144-3

…выводим палец шарового шарнира из отверстия в рычаге.

Перед отворачиванием наконечника маркером помечаем его положение относительно рулевой тяги или при отворачивании подсчитываем число оборотов, на которое был завернут наконечник.
Это позволит приблизительно сохранить прежнюю регулировку схождения колеса.

Изображение - Рено логан ремонт рулевых наконечников своими руками proxy?url=http%3A%2F%2Fwiki.zr.ru%2Fimages%2Fthumb%2F4%2F4e%2F%25D0%25A0%25D1%2583%25D0%25BB%25D0%25B5%25D0%25B2%25D0%25BE%25D0%25B5_Logan_2005_144-4.jpg%2F300px-%25D0%25A0%25D1%2583%25D0%25BB%25D0%25B5%25D0%25B2%25D0%25BE%25D0%25B5_Logan_2005_144-4

Ключом «на 19» отворачиваем наконечник, удерживая рулевую тягу от проворачивания за шестигранник ключом «на 13».

Изображение - Рено логан ремонт рулевых наконечников своими руками proxy?url=http%3A%2F%2Fwiki.zr.ru%2Fimages%2Fthumb%2F9%2F97%2F%25D0%25A0%25D1%2583%25D0%25BB%25D0%25B5%25D0%25B2%25D0%25BE%25D0%25B5_Logan_2005_144-5.jpg%2F300px-%25D0%25A0%25D1%2583%25D0%25BB%25D0%25B5%25D0%25B2%25D0%25BE%25D0%25B5_Logan_2005_144-5

Снимаем наконечник рулевой тяги.

Устанавливаем наконечник рулевой тяги в обратной последовательности. Наворачиваем его на резьбовой конец рулевой тяги на такое же количество оборотов (или до нанесенной метки), на которое он был навернут до снятия. Затягиваем контргайку наконечника и гайку крепления пальца шарового шарнира предписанными моментами.
После завершения работ по установке наконечника рулевой тяги необходимо проверить и при необходимости отрегулировать схождение колес на специальном стенде — на станции технического обслуживания.
Для регулировки схождения колеса необходимо ослабить затяжку контргайки наконечника и вращать рулевую тягу за шестигранник ключом «на 13», удерживая наконечник ключом «на 19» (см. выше).
После регулировки схождения необходимо затянуть контргайку наконечника требуемым моментом.

Первоисточник контента – WiKi сайта журнала “За Рулём”

Приветствую. Выполним замену рулевого наконечника на Рено Логан.

Для диагностики состояния рулевого наконечника на Рено Логан нужно поддомкратить колесо (разгрузить его) и руками покачать по горизонтали. Если наконечник изношен вы почувствуете люфт. Еще во время того как вы качаете колесо, попросите помощника посмотреть на наконечник, если изношен, то он будет гулять по отношению к кулаку.

Изображение - Рено логан ремонт рулевых наконечников своими руками proxy?url=http%3A%2F%2Fumelyeruki.info%2Fwp-content%2Fuploads%2F2018%2F03%2Fzamena-rulevogo-nakonechnika-Renault-Logan

Изображение - Рено логан ремонт рулевых наконечников своими руками proxy?url=http%3A%2F%2Fumelyeruki.info%2Fwp-content%2Fuploads%2F2018%2F03%2Fzamena-rulevogo-nakonechnika-Renault-Logan1

Инструменты:

  • домкрат
  • ключ для колесных болтов
  • металлическая щетка
  • проникающая смазка
  • головки на шестнадцать, семнадцать
  • вороток
  • рожковые ключи на шестнадцать, семнадцать, девятнадцать, двадцать один, двадцать два
  • шестигранник на шесть
  • съемник рулевых наконечников
  • молоток
  • Torx T30
  • оригинальный наконечник левый — 6001550442
  • оригинальный наконечник правый — 6001550443

Из качественных заменителей рекомендую TRW или Lemforder.

1. Поддомкрачиваем и снимаем колесо.

2. Выворачиваем руль для удобства замены.

Изображение - Рено логан ремонт рулевых наконечников своими руками proxy?url=http%3A%2F%2Fumelyeruki.info%2Fwp-content%2Fuploads%2F2018%2F03%2Fzamena-rulevogo-nakonechnika-Renault-Logan2

3. Зачищаем резьбовую часть крепления рулевого наконечника и брызгаем проникающей смазкой.

Изображение - Рено логан ремонт рулевых наконечников своими руками proxy?url=http%3A%2F%2Fumelyeruki.info%2Fwp-content%2Fuploads%2F2018%2F03%2Fzamena-rulevogo-nakonechnika-Renault-Logan3

4. Откручиваем гайку крепления пальца наконечника.

Если палец при откручивании гайки прокручивается, то удерживать его можно шестигранником на шесть. Сверху пальца есть отверстие под шестигранник.

Гайка может быть под ключи на шестнадцать или семнадцать. На шестнадцать идет с родным наконечником, на семнадцать уже с поменянным.

Изображение - Рено логан ремонт рулевых наконечников своими руками proxy?url=http%3A%2F%2Fumelyeruki.info%2Fwp-content%2Fuploads%2F2018%2F03%2Fzamena-rulevogo-nakonechnika-Renault-Logan4

5. Теперь срываем контргайку. Она идет под рожковые ключи на двадцать один или двадцать два.

Гайку срываем по часовой стрелке. Повторюсь не откручиваем, а просто срываем и оставляем в таком положении.

Изображение - Рено логан ремонт рулевых наконечников своими руками proxy?url=http%3A%2F%2Fumelyeruki.info%2Fwp-content%2Fuploads%2F2018%2F03%2Fzamena-rulevogo-nakonechnika-Renault-Logan5

6. Вынимаем палец наконечника из кулака. Для этого нужно воспользоваться съемником для рулевых наконечников.

Если у вас нет съемника, можете воспользоваться немного колхозным методом. Молотком ударьте в кулак в то место где вставлен палец. Через несколько ударов палец выскочит.

Изображение - Рено логан ремонт рулевых наконечников своими руками proxy?url=http%3A%2F%2Fumelyeruki.info%2Fwp-content%2Fplugins%2Fwp-special-textboxes%2Fthemes%2Fstb-dark%2Finfo

Изображение - Рено логан ремонт рулевых наконечников своими руками proxy?url=http%3A%2F%2Fumelyeruki.info%2Fwp-content%2Fuploads%2F2018%2F03%2Fzamena-rulevogo-nakonechnika-Renault-Logan6

Изображение - Рено логан ремонт рулевых наконечников своими руками proxy?url=http%3A%2F%2Fumelyeruki.info%2Fwp-content%2Fuploads%2F2018%2F03%2Fzamena-rulevogo-nakonechnika-Renault-Logan7

7. Выкручиваем наконечник руками. Контргайка остается на месте, а значит и размер схождения сильно не убежит. Но это не отменяет того что после замены наконечника нужно ехать на развал-схождение.

Изображение - Рено логан ремонт рулевых наконечников своими руками proxy?url=http%3A%2F%2Fumelyeruki.info%2Fwp-content%2Fuploads%2F2018%2F03%2Fzamena-rulevogo-nakonechnika-Renault-Logan8

8. После снятия рулевого наконечника, проверьте состояние рулевой тяги. Рулевая тяга на Рено Логан должна ходить жестко и не падать под собственным весом. Так же несильно покачайте тягу на себя, если есть люфт, под замену. Если вы обнаружили такие симптомы, обязательно меняйте рулевую тягу не откладывая.

Изображение - Рено логан ремонт рулевых наконечников своими руками proxy?url=http%3A%2F%2Fumelyeruki.info%2Fwp-content%2Fuploads%2F2018%2F03%2Fzamena-rulevogo-nakonechnika-Renault-Logan9

9. Накручиваем от руки новый рулевой наконечник до контргайки.

Перед тем как накручивать наконечник рекомендую брызнуть проникающей смазкой на резьбу рулевой тяги.

Изображение - Рено логан ремонт рулевых наконечников своими руками proxy?url=http%3A%2F%2Fumelyeruki.info%2Fwp-content%2Fuploads%2F2018%2F03%2Fzamena-rulevogo-nakonechnika-Renault-Logan10

10. Снимаем транспортный колпачок из пальца наконечника и вставляем его в кулак.

Изображение - Рено логан ремонт рулевых наконечников своими руками proxy?url=http%3A%2F%2Fumelyeruki.info%2Fwp-content%2Fuploads%2F2018%2F03%2Fzamena-rulevogo-nakonechnika-Renault-Logan11

11. Закручиваем гайку крепления пальца. При закручивании удерживаем палец от поворота. Шестигранник на шесть скорее всего не подойдет для удерживания. На новом рулевом наконечнике от производителя Lemforder уже идет отверстие под Torx T30.

Изображение - Рено логан ремонт рулевых наконечников своими руками proxy?url=http%3A%2F%2Fumelyeruki.info%2Fwp-content%2Fuploads%2F2018%2F03%2Fzamena-rulevogo-nakonechnika-Renault-Logan12

12. Удерживая наконечник от поворота затягиваем контргайку. Очень часто бывает когда затягивают контргайку не держа наконечник, это приводит к плохим последствиям.

Изображение - Рено логан ремонт рулевых наконечников своими руками proxy?url=http%3A%2F%2Fumelyeruki.info%2Fwp-content%2Fuploads%2F2018%2F03%2Fzamena-rulevogo-nakonechnika-Renault-Logan13

Изображение - Рено логан ремонт рулевых наконечников своими руками photo3432
Автор статьи: Артем Кондратьев

Добрый день! Я Артем. Чуть меньше 9 лет работаю слесарем и мне нравиться работать руками. Когда создаешь новые полезные вещи или возвращаешь к жизни сломанные предметы. Разве это не прекрасно? Рекомендую, перед реализацией идей с моего сайта, проконсультироваться со специалистами. Удачного рабочего дня!

Обо мнеОбратная связь
Оцените статью:
Оценка 5 проголосовавших: 3

ОСТАВЬТЕ ОТВЕТ

Please enter your comment!
Please enter your name here
