Схема сварочного инвертора ресанта 160 ремонт своими руками

•
•

Oyawrik 04 Апр 2014

Подскажите название микросхемы с восемью ножками, а то пока ее выпаивал один мой знакомый вся информация на ней обгорела. Ресанта 160 саи.

•
• 2
•

митька51 04 Апр 2014

Покажи на схеме какая.

•
• 2
•

morgmail 04 Апр 2014

митька51 , это бессмысленно.

пока ее выпаивал один мой знакомый вся информация на ней обгорела.

•
•

alek956 05 Апр 2014

митька51, это бессмысленно.

•

•
• 1
•

morgmail 05 Апр 2014

alek956 , не уловил суть.

•
•

Oyawrik 05 Апр 2014

Покажи на схеме какая.

•
•
•

•
•

Cactus78 05 Апр 2014

•
• 1
•

Alex_Nemo 24 Апр 2014

Красным обведены элементы при “типовом” выходе из строя. Синим при выходе из строя 3842 и тд. В вашем случае менять и те и те. Вместо R013 (SMD 1206) необходимо акуратно впаять на его место выводной резистор на 0.5Вт с надетой на него изолирующей трубкой. Транзистор меняется на любой но на 900В

•

•
•

Леха Сварщик 24 Апр 2014

Не первый человек ,кто сталкивается с этой проблемой.

Хитрая микросхема. В продаже редкость, аналогов не подберешь.

•
•

tehsvar 24 Апр 2014

Почему же? Она довольно распространена. И не дефицит. Дефект стандартный на Ресанте (и её клонах).

•
•

Леха Сварщик 25 Апр 2014

А причина довольно проста! Перед выключением и включением аппарата нужно убавить ток до конца (так гласит инструкция) и из-за обрыва электрической сети

Почему же? Она довольно распространена. И не дефицит. Дефект стандартный на Ресанте (и её клонах).

Во всяком случае в сельской местности найти такую практически невозможно!

•
• 1
•

LamoBOT 25 Апр 2014

Не нужно, сварке без разницы на это.

У меня проблема, попала вода горит постоянно перегрузка, на выходе 2 вольта, на выходе диоды в норме, поменял Q2 D3 D4 D7 D8 R5 A3120. На 5 и 8 ногах а3120 26 вольт на одной и 24 вольта на другой. на плате ШИМ на 3 ноге 5 вольт на 5 ноге 15 вольт. Под нагрузкой тоже горит перегрузка. В чем еще может быть проблема?

Нужна помощь специалистов, САИ160 принесли знакомые, отрыл аппарат увидел картину такую: Взорвалась viper22 и R37, диоды D16,D15(ER2D) звонятся накоротко, стабилитрон DZ8 тоже накоротко. Поменял все эти детали: U1, Q4, D15, D16, R37, C21-24. U2(на всякий случай тоже поменял). При включении внтиляторы дёрнутся и стоят(подаётся 11,6 v), релюшка включается, из платы после включения идёт странный звук как будто импульсник замкнут или очень нагружен, сильно начинают греться D20 и D18, viper22 тоже греется. Более минуты включёным его не держал, видно что работает не правильно. Подскажите может кто встречался с такой поломкой. Осцилогафа нет, посмотреть что выдаёт viper22 не смогу.

•

•
• 1
•

tehsvar 21 Июл 2014

При включении внтиляторы дёрнутся и стоят(подаётся 11,6 v)

Так откиньте временно вентиляторы и измерьте, что на выходе сварочника? Какое напряжение? Вентиляторы проверьте от отдельного питания. Они вполне могли сгореть, т.к. внутри их так же есть схемка.

gonchiy , А сами транзисторы силовые звонили?

Так откиньте временно вентиляторы и измерьте, что на выходе сварочника? Какое напряжение? Вентиляторы проверьте от отдельного питания. Они вполне могли сгореть, т.к. внутри их так же есть схемка.

Логично, попробую. Думаете настолько сильно они нагружают, что греются диоды и U1? Какое напряжение должно быть на выходе? опыта в ремонте сварочных инверторов нет

•
•

tehsvar 21 Июл 2014

Какое напряжение должно быть – не помню. Там на вентиляторах написано рабочее напряжение. Вот примерно такое и должно быть. А закороченный вентилятор нагрузку даст немалую. Почти к.з. Потому и диоды греются. Они в последовательной цепи обмотки стоят перед ними.

•
• 1
•

Oyawrik 22 Июл 2014

Не доходили руки до моей ресанты. Но нашел я микросхему стоит 50 рублей, отвез специалисту. Он ее впаял. И потом еще паял целый час чего не знаю, короче я забрал свою сварку и отдал в магазин где покупал.Гарантию мне там давали на ней 6 месяцев при покупке. На данный момент ей чуть больше года.Но уверили что ремонтируют в Областном центре в Калининграде быстро и на совесть. Так что каждый должен заниматься своим делом. Даже теле мастер пусть ремонтирует телевизоры,а в сварку не лезет. Это я про своего знакомого. Так что найдите в книжке от аппарата адрес гарантийной мастерской и доверьтесь специалистам.

•
• 1
•

tehsvar 22 Июл 2014

Так что каждый должен заниматься своим делом.

Хорошо бы, что бы все это поняли!

•
•

Cactus78 22 Июл 2014

Даже теле мастер пусть ремонтирует телевизоры,а в сварку не лезет. Это я про своего знакомого.

Если этот мастер умеет читать схемы и понимает что к чему,то должен был разобраться. Другой вопрос если нет под рукой необходимых деталей.

Частный дом дает возможность своим домовладельцам не только любоваться их красотами, но еще и постоянно что-то менять и преобразовывать. Именно поэтому человеку, живущему не в квартире, а имеющему свою дачу или даже частный дом, приходится научиться всему, даже работе со сварочным аппаратом.

Известно, что сварочный аппарат необходим домашним мастерам, чтобы они смогли выполнить любые работы и по ремонту, и по восстановлению чего-либо на своем земельном участке. А также очень часто сварочный аппарат становится надежным другом и при строительстве. Поэтому практически в каждом домовладении у хозяев есть свой сварочный аппарат.

Очень часто частники-любители, приобретая сварочный аппарат, становятся перед сложным выбором, не зная, какое же оборудование купить. При этом они стараются выбрать те, которые небольшие по размеру и недорого стоят. И только лишь малая часть таких домовладельцев понимает, что с этим аппаратом им придется еще работать, поэтому прежде всего, необходимо узнать о том, каковы их технические характеристики и условия эксплуатации.

Существует множество моделей инверторов, поэтому стоит немного узнать обо всем подробнее, отправляясь за покупкой. Ведь выбор сварочного аппарата очень важен, да и цена, отданная за него, не бывает маленькой. Например, большой популярностью в последнее время стал пользоваться сварочный аппарат ресант, который по своему внешнему виду не может не бросаться в глаза.

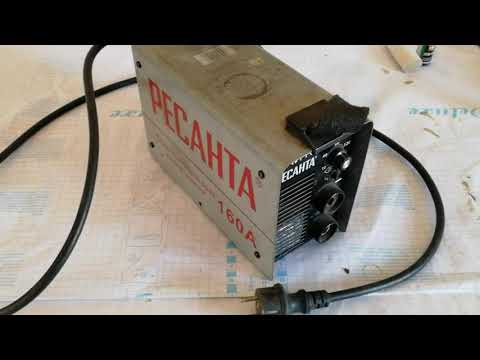

Ресант внешне выглядит очень невзрачно. Так, обычно это небольшой ящичек, имеющий серебристую окраску. К ящичку прикреплена небольшая ручка, которая для переноски оказывается неудобной, а на внешнем виде всего аппарата кажется неуклюжей и, может быть, даже немного смешной. Но зато он небольшой по размеру и довольно легкий, и его легко можно перевозить, помещая в большую сумку или рюкзак.

В комплект сварочного аппарата входит несколько кабелей, но они порой бывают слишком короткими, поэтому стоит сразу подобрать несколько проводов и приобрести их, чтобы они всегда у вас были под рукой.

Для того чтобы ресант работал, не нужно большое напряжение, ведь он и затрачивает и поглощает его совсем немного. Электроды к такому инвертору лучше приобретать универсальные, обычно на них есть синяя маркировка.

Работать с таким аппаратом не доставляет никаких хлопот. Он послушен, не требует каких-то дополнительных умений или знаний. Также отлично инвертор саи подходит для тех, кто только начинает свою работу со сварочным аппаратом. Любят это китайское чудо и профессионалы, так как он легко работает даже на переменном токе.

Дополнительных запчастей, кроме электродов, он не требует. Но зато его всегда можно иметь под рукой и перевозить туда, где он будет вами востребован. Конечно же, кроме положительных качеств, у него есть небольшие отрицательные стороны, но они незначительны с теми преимуществами, которые получает домовладелец, приобретая такой сварочный аппарат.

Преимущества приобретения инвертора ресанта:

1. Легко переносится с одного места на другое.
2. Надежный.
3. Не требует дополнительной комплектации.
4. Имеет свою принципиальную электрическую схему.
5. Защищен от перегрева.
6. Оснащен принудительной системой вентиляции.

В основу электрической схемы данного инвертора положена работа его микросхемы транзисторов, которые имеют модные биполярные зоны. Работа транзисторов инвертора саи основана на изолированном затворе. Такой сварочный прибор предназначен для сварки током в среде разного рода защитного газа:

1. Углекислого.
2. Аргона.
3. Другие подобные смеси.

В конструкции инвертора используются электронные схемы, которые как раз и помогают начинающим сварщикам, не имеющим должного опыта, работать с таким оборудованием. Причем обычно нареканий по работе с таким аппаратом не возникает и человек, несмотря на то, что работа для него новая, очень быстро учится эффективно использовать сварочный аппарат для своих целей.

Есть в инверторе саи и свои особенности, о которых тоже следует знать, чтобы не возникало никаких вопросов уже по ходу сварочных работ. Так, выходной ток изменяется автоматически и за счет этого легко компенсируется неточность, которая возникает при проведении электрода по поверхности, где проходит сварка. А ведь электрод ведется вручную.

Но иногда все же прилипания бывают. Но такие замыкания короткие и инвертор дает возможность легко удалить электрод с поверхности, понизив выходной ток. Поверхность сварочной детали при этом не повреждается. Основное назначение инвертора по схеме – это сварка электродугой при помощи постоянного тока, который покрывается электродом.

По схеме получается, что основной принцип такого сварочного аппарата — это преобразование напряжения. Оно поступает переменным, примерно с частотой 50 Гц, а преобразуется в постоянное. И потому это же действие по схеме происходит наоборот: из постоянного напряжения сети в переменное, которое имеет высокую частоту.

Если посмотреть на конструкцию сварочного аппарата саи, то можно заметить, что в его корпусе из металла есть стенка, которая открывается. Если у вас такого не происходит, то тогда уже следует говорить о неисправности инвертора. Это необходимо для того, чтобы использовать широтно-импульсивную модуляцию.

Можно смело утверждать, что инвертор ведет постоянный контроль над своей работой и старается постоянно стабилизировать то напряжение, которое в него поступает. Такой инвертор выгоден не только с точки зрения простоты конструкции и управления, но также невысокой ценой и высокоэффективной схемой трансформации тока.

• Автор: Виталий Данилович Орлов

Схемы сварочных инверторов

Инвертор сварочный Ресанта САИ-160К характеристики

Диапазон рабочего напряжения, В

Максимальный потребляемый ток, А

Напряжение холостого хода, В

Диапазон регулирования сварочного тока, А

Максимальный диаметр электрода, мм

Во вложении к данной странице Вы найдете схемы сварочных инверторов Ресанта САИ-160, САИ-160К и САИ-160 ПН взятые из различных источников.Модули применяемые в данных инверторах:

САИ-160 платы ENDU140U_V1, ENDU140J_V1, ENDU140JS-W

САИ-160К платы ENDU140SD, ENDU140SD-WСАИ-160ПН платы ENDU140PW, ENDU140PW_V1, ENDU140PW_V2;

У нас на сайте все бесплатно, без регистрации и в проверено антивирусом!

Для просмотра файла Вам потребуется архиватор и программа чтения файлов формата PDF. Все это Вы можете скачать на нашем сайте в разделе СОФТ

Продаете-покупаете сварочные инверторы? Разместите бесплатное объявление в разделе РАДИОРЫНОК!Возникли вопросы по ремонту инверторов? Заходите к нам на ФОРУМ!

В итоге всех долгих размышлений я решил брать именно Ресанту, в связи с проверенной временем схемотехникой, монтажом и надежностью подтвержденной большим количеством людей. Осталось лишь найти самый дешевый ценник, и я его нашел – 5300 рублей за непрофессиональную версию САИ 160А с гарантией 12 месяцев

Сразу хочу сказать, что FUBAG и Ресанта и др. этой ценовой категории, производства Китая, представительство в Риге (Латвия) лишь маркетинговый ход для российского потребителя и как видите вполне удачный. Несмотря на это действительно во многих мастерских, а также на стройплощадках я встретил именно инверторы Ресанта

В первую очередь хочу сказать, что сразу же после магазина, в котором я купил инвертор, я пошел в ближайший магазин электротоваров и купил 3 метра (надо было 4 все таки брать) кабеля ВГ 16мм.кв и четыре луженые обжимные гильзы, все это потому, что провода, которые идут в комплекте с инверторами до безобразия короткие и первым делом нужно сразу решить с ними этот вопрос, методом простого наращивания.

В местах запрессованных трубок ничего не грелось, несмотря на то, что пришлось уменьшать сечение родного кабеля т.к. там 25 мм.кв алюминия или чего-то еще

Я никогда не мог себе представить, что сварочный аппарат может быть таким маленьким и легким, легко помещаться в мой 20л рюкзак, с которым я отправляюсь на велосипеде на дачу. Также я не мог представить столь малое энергопотребление, широту регулирования тока от 10 до 160 ампер и уверенную работу с 4мм электродами (правда, пользуюсь сейчас исключительно 3мм). Электроды я использую универсальные с синей обмазкой МР-3С, а также АНО-21, я так и не смог выбрать между ними т.к. каждый варит отлично и но со своей изюминкой

Еще раз повторюсь, что сварочный аппарат я приобретал первый раз, не имел опыта в сварке, соответственно профессиональные дорогие модели сварочников не рассматривал, был интересен прибор для домашнего/гаражного использования, недорогой, но надежный и удобный в эксплуатации.

На какой рабочий ток покупать инвертор Ресанта? — это самый распространенный вопрос при покупке инвертора и к сожалению часто люди переплачивают за больший ток необоснованно. Я часто встречал, что люди для дома берут инвертор на 220 ампер, скажите мне, зачем? Свою мотивацию они объясняют большим запасом мощностью, тем самым приписывая сюда и большую долговечность и надежность, но эти доводы спорны и уж тем более 220 ампер для обычного человека ни к чему, если конечно он не собирается варить 4,5 электродами целыми днями. Для дачи, своего дома и мастерской обычному человеку с лихвой хватит 160 ампер, а если хочется быть психологически расслабленным переплачивайте и берите 180 ампер, но не стоит переплачивать за 220 ампер, которые вы не будете никогда использовать. Конечно, если с финансами у вас проблем никаких нет, тогда можете брать и 250 ампер…

Говорят, что перед включением/выключением нужно снижать регулятором ток на минимум, иначе инвертор может сгореть, правда ли это?

— на этот вопрос я отвечу не вникая в глубины электроники. Я лично каждый раз именно так и делаю, не знаю действительно ли там могут быть опасные амплитуды при включении, но эти рекомендации обязательными во первых прописаны в инструкции, во вторых сделать это не так сложно, главное привыкнуть и относится к своему маленькому ящичку как я любимцу, который приятно шуршит вентилятором и способен выручить в любую минуту

Случайно задел и порвал бумажную пломбу, как быть?

— да это действительно проблема. В этом случае вы лишаетесь гарантии и ничего не поделать. Лучше предупредить возможность такой беды. Я добротно заклеил с большим запасом пломбу черной изолентой и теперь не беспокоюсь о том, что задену угол и лишусь гарантии

Прежде всего на данный момент я очень доволен покупкой, вожу с собой в рюкзаке или ношу в спортивной сумке, чтобы не оставлять трофей на даче. Радует возможность работать ювелирным током 10-20А, да и в целом постоянный ток в сварке выигрывает у переменки. Также порадовали показания счетчика, за пару килограмм электродов я заплатил всего 4-6 кВт, а может и меньше т.к. плюсом идет УШМ и дрель

Хочется надеяться что с этой китайской техникой не будет таких печальных последствий как случилось у меня с бензопилой, о чем я писал здесь. Если у меня возникнут проблемы с инвертором я обязательно дополню эту статью, а пока я рад увидеть ваши комментарии и отзывы относительно опыта использования китайских инверторов

На настоящий момент прошло уже полгода с момента покупки сварочного аппарата, я сварил забор, а также многофункциональный турник Аппарат работает исправно как новый. Весной я постараюсь сделать видеообзор этого китайского чуда и добавлю видео на эту страницу. Для тех у кого по тем или иным причинам инвертор сломался, выкладываю электрическую принципиальную схему

Запись добавлена 18.07.2012 в 11:15, изменено 14.12.2014 в 20:54

Характеристики инвертора РЕСАНТА САИ-160ПН

Диапазон рабочего напряжения, В 220 (+10%;-30%)

Максимальный потребляемый ток, А 22

Напряжение холостого хода, В 80 Напряжение дуги, В 26 Диапазон регулирования сварочного тока, А 10-160 Продолжительность нагружения, % 70% 160A

Ремонт сварочных инверторов, несмотря на его сложность, в большинстве случаев можно выполнить самостоятельно. А если хорошо разбираться в конструкции таких устройств и иметь представление о том, что в них с большей вероятностью может выйти из строя, можно успешно оптимизировать затраты и на профессиональное сервисное обслуживание.

Замена радиодеталей в процессе ремонта сварочного инвертора

Основным назначением любого инвертора является формирование постоянного сварочного тока, который получают путем выпрямления высокочастотного переменного. Использование именно высокочастотного переменного тока, преобразованного посредством специального инверторного модуля из выпрямленного сетевого, обусловлено тем, что силу такого тока можно эффективно увеличивать до требуемой величины при помощи компактного трансформатора. Именно данный принцип, положенный в работу инвертора, позволяет такому оборудованию иметь компактные размеры при высокой эффективности.

Функциональная схема работы сварочного инвертора

Схема сварочного инвертора, которая определяет его технические характеристики, включает в себя следующие основные элементы:

• первичный выпрямительный блок, основу которого составляет диодный мост (в задачу такого блока входит выпрямление переменного тока, поступающего из стандартной электрической сети);
• инверторный блок, основным элементом которого является транзисторная сборка (именно при помощи данного блока постоянный ток, поступающий на его вход, преобразуется в переменный, частота которого составляет 50–100 кГц);
• высокочастотный понижающий трансформатор, на котором за счет понижения входящего напряжения значительно повышается сила выходящего тока (благодаря принципу высокочастотной трансформации на выходе такого устройства может быть сформирован ток, сила которого доходит до 200–250 А);
• выходной выпрямитель, собранный на базе силовых диодов (в задачу данного блока инвертора входит выпрямление переменного высокочастотного тока, что необходимо для выполнения сварочных работ).

Схема сварочного инвертора содержит и ряд других элементов, которые улучшают его работу и функциональность, но основными из них являются вышеперечисленные.

Ремонт сварочного аппарата, относящегося к инверторному типу, имеет ряд особенностей, что объясняется сложностью конструкции такого устройства. Любой инвертор, в отличие от сварочных аппаратов других типов, является электронным, что требует от специалистов, занимающихся его техническим обслуживанием и ремонтом, наличия хотя бы начальных радиотехнических знаний, а также навыков обращения с различными измерительными приборами – вольтметром, цифровым мультиметром, осциллографом и др.

В процессе технического обслуживания и ремонта проверяются элементы, из которых состоит схема сварочного инвертора. Сюда относятся транзисторы, диоды, резисторы, стабилитроны, трансформаторные и дроссельные устройства. Особенность конструкции инвертора состоит в том, что очень часто при его ремонте невозможно или очень сложно определить, выход из строя какого именно элемента стал причиной неисправности.

Признаком сгоревшего резистора может быть небольшой нагар на плате, трудно различаемый неопытным глазом

В таких ситуациях последовательно проверяются все детали. Чтобы успешно решить такую задачу, необходимо не только уметь пользоваться измерительными приборами, но и достаточно хорошо разбираться в электронных схемах. Если таких навыков и знаний хотя бы на начальном уровне у вас нет, то ремонт сварочного инвертора своими руками может привести к еще более серьезной поломке.

Реально оценив свои силы, знания и опыт и решив взяться за самостоятельный ремонт оборудования инверторного типа, важно не только посмотреть обучающее видео на эту тему, но и внимательно изучить инструкцию, в которой производители перечисляют наиболее характерные неисправности сварочных инверторов, а также способы их устранения.

Ситуации, которые могут стать причиной выхода инвертора из строя или привести к нарушениям в его работе, можно разделить на два основных типа:

• связанные с неправильным выбором режима сварочных работ;
• обусловленные выходом из строя деталей устройства или их неправильной работой.

Методика выявления неисправности инвертора для последующего ремонта сводится к последовательному выполнению технологических операций, от самых простых – к наиболее сложным. То, на каких режимах выполняются такие проверки и в чем заключается их суть, обычно оговаривается в инструкции на оборудование.

Распространенные неисправности инверторов, их причины и способы устранения

Если рекомендуемые действия не привели к желаемым результатам и работа аппарата не восстановлена, чаще всего это означает, что причину неисправности следует искать в электронной схеме. Причины выхода из строя ее блоков и отдельных элементов могут быть различными. Перечислим наиболее распространенные.

• Во внутреннюю часть устройства проникла влага, что может произойти, если на корпус аппарата попадают атмосферные осадки.
• На элементах электронной схемы скопилась пыль, что приводит к нарушению их полноценного охлаждения. Максимальное количество пыли в инверторы попадает в тех случаях, когда они эксплуатируются в сильно запыленных помещениях или на строительных площадках. Чтобы не доводить оборудование до такого состояния, его внутреннюю часть необходимо регулярно чистить.
• К перегреву элементов электронной схемы инвертора и, как следствие, к их выходу из строя может привести несоблюдение продолжительности включения (ПВ). Данный параметр, который необходимо строго соблюдать, указывается в техническом паспорте оборудования.

Следы попадания жидкости внутрь корпуса инвертора

Наиболее распространенными неисправностями, с которыми сталкиваются при эксплуатации инверторов, являются следующие.

Неустойчивое горение сварочной дуги или активное разбрызгивание металла

Такая ситуация может свидетельствовать о том, что неправильно выбрана сила тока для выполнения сварки. Как известно, данный параметр выбирается в зависимости от типа и диаметра электрода, а также от скорости выполнения сварочных работ. Если на упаковке электродов, которые вы используете, не содержится рекомендаций по оптимальной величине силы тока, можно рассчитать ее по простой формуле: на 1 мм диаметра электрода должно приходиться 20–40 А сварочного тока. Следует также учитывать, что чем меньше скорость выполнения сварки, тем меньше должна быть сила тока.

Зависимость диаметра электродов от силы сварочного тока

Такая проблема может быть связана с рядом причин, при этом в основе большинства из них лежит пониженное питающее напряжение. Современные модели инверторных аппаратов работают и при пониженном напряжении, но, когда его величина спускается ниже минимального значения, на которое рассчитано оборудование, электрод начинает залипать. Падение величины напряжения на выходе оборудования может происходить в том случае, если блоки устройства плохо контактируют с панельными гнездами.

Устраняется такая причина очень просто: очисткой контактных гнезд и более плотным фиксированием в них электронных плат. Если провод, при помощи которого инвертор подключен к электрической сети, имеет сечение меньше 2,5 мм2, то это также может привести к падению напряжения на входе аппарата. Это гарантированно произойдет и в том случае, если такой провод имеет слишком большую длину.

Если длина питающего провода превышает 40 метров, использовать для сварки инвертор, который будет подключен с его помощью, практически невозможно. Напряжение в питающей цепи может упасть и в том случае, если ее контакты подгорели или окислились. Частой причиной залипания электрода становится недостаточно качественная подготовка поверхностей свариваемых деталей, которые необходимо тщательно очистить не только от имеющихся загрязнений, но и от оксидной пленки.

Выбор сечения сварочного кабеля

Такая ситуация часто возникает в случае перегрева инверторного аппарата. На панели устройства при этом должен загореться контрольный индикатор. Если же свечение последнего малозаметно, а функция звукового оповещения у инвертора отсутствует, то сварщик может просто не знать о перегреве. Такое состояние сварочного инвертора характерно и при обрыве или самопроизвольном отсоединении сварочных проводов.

Самопроизвольное выключение инвертора при выполнении сварки

Чаще всего такая ситуация возникает в том случае, если подачу питающего напряжения отключают автоматические выключатели, рабочие параметры которых неправильно подобраны. При работе с использованием инверторного аппарата в электрическом щитке должны быть установлены автоматы, рассчитанные на ток не менее 25 А.

Скорее всего, такая ситуация свидетельствует о том, что в питающей электрической сети слишком низкое напряжение.

Автоматическое отключение инвертора в ходе продолжительной сварки

Большинство современных инверторных аппаратов оснащены температурными датчиками, которые автоматически отключают оборудование при повышении температуры в его внутренней части до критического уровня. Выход из такой ситуации только один: дать сварочному аппарату отдых на 20–30 минут, в течение которых он остынет.

Если после тестирования становится понятно, что причина неисправностей в работе инверторного аппарата кроется в его внутренней части, следует разобрать корпус и приступить к осмотру электронной начинки. Вполне возможно, что причина заключается в некачественной пайке деталей устройства или плохо присоединенных проводах.

Внимательный осмотр электронных схем позволит выявить неисправные детали, которые могут быть потемневшими, треснутыми, со вздувшимся корпусом или иметь подгоревшие контакты.

Сгоревшие детали на плате инвертора Fubac IN-160 (регулятор AC-DC, транзистор 2NK90, резистор 47 Ом)

Такие детали при ремонте необходимо выпаять с плат (желательно использовать для этого паяльник с отсосом), а затем заменить на аналогичные. Если маркировка на неисправных элементах не читается, то для их подбора можно использовать специальные таблицы. После замены неисправных деталей желательно произвести тестирование электронных плат при помощи тестера. Тем более это необходимо сделать, если осмотр не позволил выявить элементы, подлежащие ремонту.

Визуальную проверку электронных схем инвертора и их анализ при помощи тестера следует начать с силового блока с транзисторами, так как именно он является наиболее уязвимым. Если транзисторы неисправны, то, скорее всего, вышел из строя и раскачивающий их контур (драйвер). Элементы, из которых состоит такой контур, также необходимо проверить в первую очередь.

После проверки транзисторного блока проверяются все остальные блоки, для чего также используется тестер. Поверхность печатных плат необходимо внимательно осмотреть, чтобы определить на них наличие подгоревших участков и обрывов. Если таковые обнаружены, то следует тщательно зачистить такие места и напаять на них перемычки.

Если в начинке инвертора обнаружены перегоревшие или оборванные провода, то при ремонте их надо заменить на аналогичные по сечению. Хотя диодные мосты выпрямителей инвертора и являются достаточно надежными элементами, их также следует прозвонить при помощи тестера.

Наиболее сложный элемент инвертора – плата управления ключами, от исправности которого зависит работоспособность всего аппарата. Такую плату на наличие управляющих сигналов, которые подаются на шины затворов блока ключей, проверяют при помощи осциллографа. Заключительным этапом тестирования и ремонта электронных схем инверторного устройства должна стать проверка контактов всех имеющихся разъемов и их зачистка при помощи обычного ластика.

Самостоятельный ремонт такого электронного устройства, как инвертор, достаточно сложен. Научиться выполнять ремонт этого оборудования, просто посмотрев обучающее видео, практически невозможно, для этого необходимо обладать определенными знаниями и навыками. Если же такие знания и навыки у вас есть, то просмотр подобного видео даст вам возможность восполнить недостаток опыта.

Все большую популярность среди мастеров сварщиков завоевывают инверторные сварочные аппараты благодаря своим компактным размерам, небольшой массе и приемлемым ценам. Как и любое другое оборудование, данные аппараты могут выходить из строя по причине неправильной эксплуатации или из-за конструктивных недоработок. В некоторых случаях ремонт инверторных сварочных аппаратов можно провести самостоятельно, изучив устройство инвертора, но существуют поломки, которые устраняются только в сервисном центре.

Сварочные инверторы в зависимости от моделей работают как от бытовой электрической сети (220 В), так и от трехфазной (380 В). Единственное, что нужно учитывать при подключении аппарата к бытовой сети – это его потребляемая мощность. Если она превышает возможности электропроводки, то работать агрегат при просаженной сети не будет.

Итак, в устройство инверторного сварочного аппарата входят следующие основные модули.

Так же, как и диоды, транзисторы устанавливаются на радиаторы для лучшего отвода от них тепла. Чтобы защитить транзисторный блок от всплесков напряжения, перед ним устанавливается RC-фильтр.

Ниже приведена схема, которая наглядно показывает принцип работы сварочного инвертора.

Итак, принцип действия данного модуля сварочного аппарата заключается в следующем. На первичный выпрямитель инвертора поступает напряжение из бытовой электрической сети или от генераторов, бензиновых или дизельных. Входящий ток является переменным, но, проходя через диодный блок, становится постоянным. Выпрямленный ток поступает на инвертор, где проходит обратное преобразование в переменный, но уже с измененными характеристиками по частоте, то есть становится высокочастотным. Далее, высокочастотное напряжение понижается трансформатором до 60-70 В с одновременным повышением силы тока. На следующем этапе ток снова попадает в выпрямитель, где преобразуется в постоянный, после чего подается на выходные клеммы агрегата. Все преобразования тока контролируются микропроцессорным блоком управления.

Современные инверторы, особенно сделанные на основе IGBT-модуля, достаточно требовательны к правилам эксплуатации. Объясняется это тем, что при работе агрегата его внутренние модули выделяют много тепла. Хотя для отвода тепла от силовых узлов и электронных плат используются и радиаторы, и вентилятор, этих мер порой бывает недостаточно, особенно в недорогих агрегатах. Поэтому нужно четко следовать правилам, которые указаны в инструкции к аппарату, подразумевающие периодическое выключение установки для остывания.

Обычно это правило называется “Продолжительность включения” (ПВ), которая измеряется в процентах. Не соблюдая ПВ, происходит перегрев основных узлов аппарата и выход их из строя. Если это произойдет с новым агрегатом, то данная поломка не подлежит гарантийному ремонту.

Также, если инверторный сварочный аппарат работает в запыленных помещениях, на его радиаторах оседает пыль и мешает нормальной теплоотдаче, что неизбежно приводит к перегреву и поломке электрических узлов. Если от присутствия пыли в воздухе избавиться нельзя, требуется почаще открывать корпус инвертора и очищать все узлы аппарата от накопившихся загрязнений.

Но чаще всего инверторы выходят из строя, когда они работают при низких температурах. Поломки случаются по причине появления конденсата на разогретой плате управления, в результате чего происходит замыкание между деталями данного электронного модуля.

Отличительной особенностью инверторов является наличие электронной платы управления, поэтому диагностировать и устранить неисправность в данном блоке может только квалифицированный специалист. К тому же, из строя могут выходить диодные мосты, транзисторные блоки, трансформаторы и другие детали электрической схемы аппарата. Чтобы провести диагностику своими руками, требуется иметь определенные знания и навыки работы с такими измерительными приборами, как осциллограф и мультиметр.

Из вышесказанного становится понятно, что, не имея необходимых навыков и знаний, приступать к ремонту аппарата, особенно электроники, не рекомендуется. В противном случае ее можно полностью вывести из строя, и ремонт сварочного инвертора обойдется в половину стоимости нового агрегата.

Как уже говорилось, инверторы выходят из строя из-за воздействия на “жизненно” важные блоки аппарата внешних факторов. Также неисправности сварочного инвертора могут происходить из-за неправильной эксплуатации оборудования или ошибок в его настройках. Чаще всего встречаются следующие неисправности или перебои в работе инверторов.

Очень часто данная поломка вызывается неисправностью сетевого кабеля аппарата. Поэтому сначала нужно снять кожух с агрегата и прозвонить каждый провод кабеля тестером. Но если с кабелем все в порядке, то потребуется более серьезная диагностика инвертора. Возможно, проблема кроется в дежурном источнике питания аппарата. Методика ремонта “дежурки” на примере инвертора марки Ресанта показана в этом видео.

Данная неисправность может вызываться неправильной настройкой силы тока для определенного диаметра электрода.

Также следует учитывать и скорость сварки. Чем она меньше, теме меньшее значение силы тока нужно выставлять на панели управления агрегата. Кроме всего, чтобы сила тока соответствовала диаметру присадки, можно пользоваться таблицей, приведенной ниже.

Если не регулируется сварочный ток, причиной может стать поломка регулятора либо нарушение контактов подсоединенных к нему проводов. Необходимо снять кожух агрегата и проверить надежность подсоединения проводников, а также, при необходимости, прозвонить регулятор мультиметром. Если с ним все в порядке, то данную поломку могут вызвать замыкание в дросселе либо неисправность вторичного трансформатора, которые потребуется проверить мультиметром. В случае обнаружения неисправности в данных модулях их необходимо заменить либо отдать в перемотку специалисту.

Чрезмерное потребление электроэнергии, даже если аппарат находится без нагрузки, вызывает, чаще всего, межвитковое замыкание в одном из трансформаторов. В таком случае самостоятельно отремонтировать их не получится. Нужно отнести трансформатор мастеру на перемотку.

Такое происходит, если в сети понижается напряжение. Чтобы избавиться от прилипания электрода к свариваемым деталям, потребуется правильно выбрать и настроить режим сварки (согласно инструкции к аппарату). Также напряжение в сети может проседать, если аппарат подключен к удлинителю с малым сечением провода (меньше 2,5 мм 2 ).

Нередко падение напряжения, вызывающего прилипание электрода, происходит при использовании слишком длинного сетевого удлинителя. В таком случае проблема решается подключением инвертора к генератору.

Если горит индикатор, это свидетельствует о перегреве основных модулей агрегата. Также аппарат может самопроизвольно отключаться, что говорит о срабатывании термозащиты. Чтобы данные перебои в работе агрегата не случались в дальнейшем, опять же требуется придерживаться правильного режима продолжительности включения (ПВ). Например, если ПВ = 70%, то аппарат должен работать в следующем режиме: после 7 минут работы, агрегату выделятся 3 минуты, на остывание.

На самом деле, различных поломок и причин, вызывающих их, может быть достаточно много, и перечислить их все сложно. Поэтому лучше сразу понять, по какому алгоритму проводится диагностика сварочного инвертора в поисках неисправностей. Как проводится диагностика аппарата, можно узнать, посмотрев следующее обучающее видео.
