Тепловые пушки ремонт своими руками

Мы постараемся ответить на вопрос: тепловые пушки ремонт своими руками по рекомендациям подлинного мастера с максимально подробным описанием.

Тепловые пушки предназначены для непрерывной работы длительное время, и, как и любое оборудование для постоянной работы, требуют периодического обслуживания и ремонта. Обслуживание тепловых пушек заключается в их чистке и настройке таких параметров, как: зазор воздушной заслонки, давление компрессора, давление топливного насоса и т.п. А ремонт тепловых пушек заключается в поиске неисправных деталей и их замены.

Рассмотрим для примера тепловую пушку Master BV 110 E. Это дизельная тепловая пушка непрямого нагрева с электронным контролем пламени.

Принципиальное устройство такой пушки довольно простое. Топливо с помощью топливного насоса подается в форсунку, где оно распыляется в камере сгорания. Перед форсункой расположены два электрода, зажигающие топливо. Также в камеру сгорания нагнетается вентилятором воздух. Если пушка непрямого нагрева, то камера сгорания имеет два независимых контура, что позволяет не смешивать нагретый воздух с продуктами сгорания.

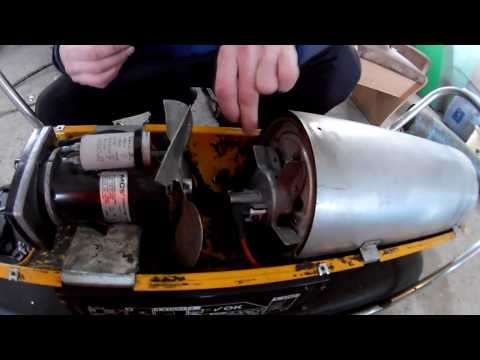

Видео (кликните для воспроизведения).

Процесс обслуживание дизельной тепловой пушки заключается в чистке следующих ее компонентов: вентилятор, электроды зажигания, форсунка и диффузор и камера сгорания.

Преступим. Снимаем кожух с задней и передней части.

Теперь имеем доступ к вентилятору и задней решетки. Чтобы добраться до форсунки, отключаем от камеры сгорания: 2 провода электродов зажигания (красные), фотодатчик (черный), топливопровод (медная трубка), а также по 2 провода от тепловых датчиков на камере сгорания. Все провода отсоединяются руками, только для топливопровода нужен ключ.

Чтобы вынуть камеру сгорания, нужно отвернуть один шуруп в нижней передней части корпуса.

Чтобы снять блок с форсункой и диффузором нужно отвинтить две гайки на заднем торце камеры сгорания.

Теперь надо тщательно почистить форсунку, электрода и диффузор.

Камера сгорания неразборная, но ее также можно хорошо очистить от сажи с помощью компрессора.

После очистки тепловой пушки необходимо также выставить нужные зазоры между электродами, а также зазор воздушной заслонки в камеру сгорания.

Всё. На этом обслуживание закончено.

При ремонте тепловых пушек данного типа основной задачей является поиск неисправных деталей. Что может быть как легкой задачей, если поломка механического характера, так и довольно нетривиальной, например, при сбоях системы поддержания пламени, приходится пошагово проверять все элементы системы управления.

После выявления несправной детали, остается найти ее в деталировке и заказать.

Напоследок ссылка на канал с небольшими роликами про ремонт тепловых пушек Master.

Для обогрева различных помещений и поддержания необходимой температуры, перед нами ставится вопрос: Какой именно нужно приобрести тепловентилятор?

— И к такому вопросу нам необходимо подходить разумно и экономно .

Экономно — с учетом расхода электрической энергии. Разумно — с точки зрения выбора данного товара тепловентилятора.

Изображение - Тепловые пушки ремонт своими руками proxy?url=http%3A%2F%2Fzapiski-elektrika.ru%2Fwp-content%2Fuploads%2F2015%2F08%2Feb207b576c8508077af7abd381431be91-300x169

В настоящее время мы просто бываем в растерянности перед таким выбором, так как в продаже имеется широкий ассортимент:

  • различного исполнения дизайна;
  • различных типов модификаций

и мощностей тепловентиляторов.

Так какой же нам необходимо приобрести тепловентилятор?:

  • ИРИТ IR — 604, мощность 10002000 Вт;
  • Delta В — 801 — 1, 2000 Вт;
  • WATT WCH — 1500, 1500 Вт;
  • First TZ — FH3, 2000 Вт

Полагал бы, что здесь должны учитываться следующие условия при приобретении:

  1. площадь помещения;
  2. время обогрева помещения с последующим поддержанием необходимой температуры воздуха;
  3. тип помещения.

— помещений, при приобретении, не следует пренебрегать в консультативном подходе такого решения вопроса. Здесь подразумевается совет самого продавца -консультанта в выборе обогревателя.

Чтобы успешно проводить ремонт по устранению неисправностей тепловентиляторов, нужно знать, — как устроены данные обогреватели.

Видео (кликните для воспроизведения).

Как сама электрическая схема, так и отдельные ее элементы входящие в схему, — не требуют в своем понимании больших познаний в электротехнике .

Суть здесь в чем заключается? — Суть заключается в самом значении сопротивления тепловентилятора.

Из раздела по электротехнике нам известно, что чем меньше сопротивление как для электрической цепи в целом, так в частности и для тенов нагревателей , — будет соответственно приниматься большее значение силы тока.

Выражаясь более упрощенно, — чем меньше сопротивление какого либо тэна, спирали накала тепловентилятора — тем больше будет степень нагрева.

Конечно же, тепловентиляторы имеют свое допустимое значение сопротивления. Рассмотрим электрическую схему тепловентиляторов, предназначенных для подключения к двухпроводной однофазной сети.

Как правило, для безопасного пользования тепловентиляторами, — должно учитываться и их заземление, то есть сочетание заземляющего устройства с металлическим корпусом тепловентилятора.

Данная электрическая схема рис.1 тепловентилятора состоит из:

  • переключателя SA1;
  • двух термостатов SK1, SK2;
  • электродвигателя M1;
  • нагревателя EK1.

Электродвигатель в электрической цепи и является электрическим вентилятором, которым создается нагнетание воздуха на нагреватель.

Нагреватель EK1 может из себя представлять обыкновенную электрическую спираль накала изготовленную из нихрома.

Термостатом SK2 обеспечивается заданный режим нагрева нагревателя EK1 для данной схемы, от 5 до 40 градусов по Цельсию. Так же обеспечивается своевременное отключение по достижению установленного режима температуры нагрева нагревателя.

Включение и отключение нагревателя здесь происходит за счет нагревания и остывания биметаллической пластины термостата, представляющего из себя — контакты выключателя.

В схеме указано соединение провода заземления с металлическим корпусом тепловентилятора. Соединение электродвигателя вентилятора и нагревателя EK1, — в электрической схеме параллельное.

SA1, SK1, SK2, — в схеме имеют последовательное соединение. Электрическая цепь для данной схемы замыкается на электродвигателе и нагревателе.

Возможными причинами неисправности тепловентилятора могут быть:

  • окисление либо подгорание контактов SA1, SK1, SK2;
  • перегорание медного провода в обмотке статора электродвигателя;
  • перегорание спирали накала нагревателя;
  • перегорание провода в соединении со штепсельной вилкой;
  • перегорание провода в контактном соединении с нагревателем;
  • механическое повреждение провода в сетевом кабеле

Рассмотрим следующую схему, схему трехфазного тепловентилятора ТВК 612; 912.

трехфазный тепловентилятор ТВК 612; 912

Трехфазный тепловентилятор состоит из трех нагревателей ЕК1, ЕК2, ЕК3. Две фазы L2, L3 через контактор соединены с нагревателями ЕК2,ЕК3.

Фаза L1 через дисковый термостат SK1 соединена с переключателем SA1.

От переключателя как видно по схеме, имеется два ответвления от фазы L1. Одно ответвление фазного тока L1 через переключатель SA1 поступает на контактное соединение с электродвигателем.

Читайте так же:  Кондиционер ремонт своими руками

Другое ответвление фазного тока L1 соединено с контактором КМ1, далее фаза L1 имеет соединение с первым нагревателем ЕК1.

Нейтраль нулевой провод так же имеет два ответвления. Одно ответвление нулевого провода соединено с электродвигателем, то есть электродвигатель соединен к внешнему источнику напряжения 220В фаза L1 и нейтраль.

Другое ответвление нейтрали через контактор соединено с переключателем. Иными словами, замыканием контактов переключателя, можно управлять режимом работы нагревателей.

Электродвигатель, как показано по схеме, имеет электрическое соединение с корпусом массой, — так же как и сам корпус тепловентилятора, а именно, корпус электродвигателя и корпус тепловентилятора соединены с заземлением.

Считаю, что здесь не столь важно научиться излагать все имеющиеся соединения для данной электрической схемы. Достаточно просто внимательно прослеживать отдельные ее участки.

Принцип работы бытового тепловентилятора такой же, что и у тепловой пушки, обогревающей к примеру, складское либо какое нибудь другое помещение.

Чтобы провести диагностику схемы тепловентилятора для отдельных участков электрической цепи, отдельных элементов, состоящих в электрической схеме, необходимо разобрать данный обогревающий электроприбор.

Для разборки тепло вентилятора понадобится отвертка под соответствующую головку шурупа. При подобном диагностировании понадобится:

  • пробник либо индикаторная отвертка с элементами питания;
  • прибор Мультиметр либо Омметр.

Диагностику как для отдельных участков электрической цепи так и для отдельных элементов состоящих в электрической схеме тепловентилятора, — можно провести пробником. В настоящее время имеется в продаже широкий ассортимент различных пробников, к примеру в своей практике я пользуюсь пробником «Navigator NTP — E», так как мне он необходим для работ еще и по электрической части.

Прибор Омметр необходим после всех выполненных электрических соединений, потому что перед подключением тепловентилятора к розетке — нужно проверить обогревающий электроприбор на сопротивление.

После снятия крышки, обращаем свое внимание на предохранители, состоящие в электрической схеме. Обычно в тепловентиляторах перегорает плавкий предохранитель.

На фотоснимке мы можем наблюдать предохранители с обозначением указывающих стрелок:

  • синяя стрелка — плавкий предохранитель;
  • желтая стрелка — предохранитель, срабатывающий при перегреве.

На данном фотоснимке показано изображение плавкого предохранителя с номинальным допустимым значением температуры нагрева — 121 градус по Цельсию.

ТЭН тепло вентилятора, как наглядно видно на фотоснимке — выполнен в виде спирали, в качестве материала используется нихром.

При замене ТЭНа учитывается:

  • сопротивление ТЭНа;
  • мощность ТЭНа.

Диагностика для электрической схемы электродвигателя тепло вентилятора проводится с учетом измерения сопротивления:

  • обмоток статора;
  • обмоток ротора

и подробную информацию по диагностике электродвигателя Вы сможете найти в этом сайте.

Изображение - Тепловые пушки ремонт своими руками proxy?url=http%3A%2F%2Fteplo.guru%2Fwp-content%2Fuploads%2Ff20131107120011111111111111111157-dizelnaya_teplovaya_pushka-300x200

Одним из эффективных видов оборудования для обогрева помещения являются тепловые пушки.

И это неудивительно: ведь с помощью этих тепловых агрегатов можно за достаточно короткий период обогреть помещение, даже и больших размеров.

Достигается это благодаря тому, что принцип работы теплопушек заключается в следующем: тепло вырабатывается в конструктивном узле агрегата, а затем с помощью мощного воздушного потока подается к заданному месту.

Уникальность принципа работы тепловых пушек привела к тому, что в последнее время оборудование этого вида начали применять достаточно часто для достижения различных производственно-бытовых целей. Иначе говоря, тепловые пушки приобрели необычную популярность благодаря техническим характеристикам и простоте эксплуатации.

Но каждый, наверное, знает, что каким бы качественным и эффективным не было оборудование, рано или поздно в его функционировании происходят сбои и могут возникать неполадки. В таких ситуациях владельцы тепловых пушек, как правило, обращаются в специализированные сервисные центры.

Однако существует и другой подход для выявления и устранения дефектов в работе теплоагрегатов этого вида, который заключается в том, что ремонт тепловой пушки вполне можно выполнить своими руками. Поэтому, эта статья будет посвящена тому, как правильно выяснить и устранить неполадки в работе газовых и дизельных теплопушек.

Изображение - Тепловые пушки ремонт своими руками proxy?url=http%3A%2F%2Fteplo.guru%2Fwp-content%2Fuploads%2Fab83a523ab3fc76bb34e790ed6003f05-300x200

Наиболее часто в газовой теплопушке из строя могут выходить следующие конструктивные элементы:
  • нагнетающий вентилятор;
  • пьезоэлемент для воспламенения газа;
  • контрольно-защитные узлы;
  • устройство подачи топлива.

Поэтому ниже мы укажем, какие могут возникать неполадки в работе газовых теплоагрегатов, а также как их можно устранить своими руками:

  1. Не воспламеняется газ. В этой ситуации, как правило, вышел из строя пьезоэлемент. Рекомендуется почистить зажигатель и выставить зазор между электродами. А в случае, если проблема не решена, то необходимо полностью заменить пьезоэлемент.
  2. Газ подключен к теплопушке, но в камеру сгорания не поступает. Причиной этой неисправности является засорение горелки. Рекомендуется прочистить этот элемент с помощью компрессора, иначе говоря, нужно продуть горелку мощной струей воздуха.
  3. Появился неприятный запах угарного газа. Как правило, появление этой неисправности связано с тем, что появилась утечка в газопроводных шлангах. Поэтому, чтобы устранить этот дефект, необходимо поджать крепежные хомуты или отрезать концы шланга. Если эта процедура не помогает, то необходимо заменить эти магистральные шланги.

Обзор подходящих тепловых пушек для гаража Вы можете прочитать в этой статье.

Изображение - Тепловые пушки ремонт своими руками proxy?url=http%3A%2F%2Fteplo.guru%2Fwp-content%2Fuploads%2Fzh656_bv-110-z1-300x200

Неисправности дизельной теплопушки заключаются в следующих важных моментах:
  1. Топливо подается в камеру сгорания с перебоями. Появление этого дефекта, прежде всего, связано с загрязнением топливного бака и системой его подачи. В этом случае рекомендуется слить топливо из бака и тщательно промыть. Затем необходимо продуть всю топливную систему.
  2. Топливная смесь не воспламеняется. Этот сбой, в первую очередь, связан с дефектами свечи зажигания. Для устранения неисправности необходимо вынуть свечу, прочистить ее механическим путем, а также отрегулировать зазор между электродами этого элемента зажигания.
  3. Теплопушка начала работать с перебоями. Неисправность этого рода связана с засорением воздушного фильтра. В такой ситуации нужно установить новый фильтр.
  4. Теплообменник плохо нагревается из-за небольшого пламени в камере сгорания. Этот дефект связан с тем, что форсунка сильно загрязнилась. Очистка в этом случае происходит немеханическим путем. Иначе говоря, форсунку тщательно промывают, а затем продувают с помощью компрессора.
  5. При работе теплопушка сильно перегревается. Эта неисправность возникла потому, что из строя вышел термостат. Для устранения дефекта нужно почистить все элементы термостата или, по необходимости, заменить их на новые.

В заключение хотим вам пожелать, чтобы ваша теплопушка никогда не ломалась, а если все-таки уж случилась такая неприятность, то следуя нашим рекомендациям, вы без труда выявите все дефекты и смело выполните ремонт своими руками.

Читайте так же:  Шевроле лачетти ремонт передней подвески своими руками

Смотрите видео, в котором опытный пользователь наглядно демонстрирует процесс ремонта газовой тепловой пушки своими руками:

ООО ДИЗАЙН ПРЕСТИЖ имеет год основания 1999г. Сотрудники компании имеют Московскую прописку и славянское происхождение, оплата происходит любым удобным способом, при необходимости предоставляются работы в кредит.

Эти изделия применяются для обогрева частных гаражей, мастерских СТО, подсобных и складских помещений, строительных площадок — там, где не проживают люди. В случае поломки дизельных тепловых пушек вполне можно самостоятельно провести диагностику, установить причину поломки и осуществить ремонт агрегата.

Такие пушки часто называют тепловентиляторами по сходству принципа работы, но у них есть определенные отличия. Действуют они так же, как и другие аналогичные изделия: воздух обтекает корпус камеры сгорания с помощью вентилятора и обогревает помещение.

Принцип работы тепловой пушки

Конструкция современных пушек включает специальный датчик, который отключает устройство при достижении заданной температуры, таким образом достигается значительная экономия топлива. Гаражные мастера делают пушки, которые могут работать на отработанном масле разных сортов.

Заводские или самодельные, обогреватели имеют несколько весьма уязвимых мест, поэтому им требуется частый ремонт. Это прочистка сопел и фильтров, замена вентилятора и многое другое. Чтобы выясните все уязвимые места, надо изучить конструкцию таких пушек.

Важный совет! После использования пушки и постановки ее на длительное хранение надо слить оставшееся топливо, а бак тщательно промыть от остатков солярки. Использовать долго хранящееся топливо небезопасно для изделия.

Изделия с непрямым методом обогрева помещений имеют дымоходы, через которые выводятся все продукты сгорания, поэтому на практике их можно использовать для обогрева жилых помещений. Они намного безопаснее, но используют кислород для горения, поэтому нужна вентиляция или периодическое проветривание. Мощность их ниже, потому что происходят потери через выхлопную систему.

Устройство дизельных тепловых пушек

У изделия прямого нагрева все продукты сгорания остаются в помещении, поэтому их нельзя применять там, где постоянно проживают люди. Их применяют для обогревания строительных площадок и складов, где есть естественный приток воздуха, потому что отсутствие вентиляции может привести к отравлению угарным газом.

Все изделия оснащены мощным корпусом из металла: он исключает попадание посторонних предметов, которые могут вызвать поломку или стать источником пожара. Обязательно устанавливается предохранитель, отключающий устройство при сильном нагревании корпуса.

Для циркуляции используют компрессор или насос небольшого размера, для нагнетания в помещение — вентилятор, который специалисты считается одним из уязвимых мест этих изделий. Внутри корпуса расположена горелка и трубопровод, подающий топливо.

Основные элементы дизельной тепловой пушки:

  • для отвода дыма существует выхлопная труба;
  • топливный бак, расположенный в нижней части изделия;
  • насос или компрессор с приводом от электродвигателя.

Ремонт дизельной установки пользователю может обойтись в круглую сумму, потому что только диагностика стоит от 1000 рублей в зависимости от модели. Многие автолюбители справляются своими силами, диагностируя эмпирическим методом или идя стандартным путем от простого отказа к сложному случаю. Иногда бывают варианты, когда изделие не работает нормально только потому, что соскочила пружина клапана, он остается постоянно закрытым — нет притока воздуха в камеру сгорания. В результате и пушка глохнет.

Определяется эта поломка просто — отсутствует движение теплого воздуха. Начинаем визуальный осмотр мотора: сначала зачистим клеммы, потом прозвоним обмотку двигателя с помощью аналогового тестера. Проверяем и изоляцию обмотки. В некоторых случаях, чтобы не тратить зря время, проще установить новый двигатель, чем проводить тестирование старого.

Эта весьма ответственная деталь: именно от ее качественной работы зависит функциональность всего изделия, потому что она распыляет солярку в камере сгорания, тем самым обеспечивая полное сгорание топлива. Форсунки редко выходят из строя, а приобрести эти запчасти для дизельных устройств можно в любом магазине по продаже тепловых пушек.

Иногда дизельная пушка перестает работать, потому что нет подачи топлива на форсунки из-за засорения фильтра. Открываем корпус устройства, откручиваем пробку, достаем фильтрующий элемент и промываем его в чистом керосине. Потом его можно обдуть напором сжатого воздуха и установить на место.

По статистике всех неисправностей часто происходит отказ вентилятора — именно он подвергается интенсивному износу в процессе эксплуатации изделия. Встречается оплавление изоляции проводки или ее перегорание: в таком случае поменять провода несложно, но если обнаружено механическое воздействие или предельный износ, то в этом случае вентилятор подлежит замене.

В основном тепловые пушки оснащаются вентиляторами малой мощности, поэтому замену им подыскать не составляет большого труда — достаточно посетить специализированный магазин и выбрать изделие исходя из производительности вашего устройства.

Пользователю необходимо помнить, что все встречающиеся отказы требуют индивидуального подхода, но ничего сверхсложного в деталях дизельной пушки нет. Поэтому ремонт тепловой пушки своими руками подвластен любому домашнему мастеру — надо только иметь желание и немного свободного времени.

Для обеспечения мер пожарной безопасности емкость с запасом топлива для изделия должна находиться на расстоянии 8 метров от нагревательных приборов или любых источников открытого пламени.

Помните! Вместо солярки нельзя использовать бензин любой марки: вероятность взрыва увеличивается многократно, потому что он более летуч.

Меры безопасности при использовании пушек довольно просты — надо сразу покинуть помещение, если вы почувствовали:

  • внезапную и сильную сухость в полости рта;
  • болевые ощущения в горле, носу или области глаз;
  • внезапные приступы головной боли;
  • позывы тошноты.

Многие люди весьма болезненно реагируют на угарный газ в закрытом помещении: например, лица с заболеваниями легких или кардиологические больные, страдающие малокровием, беременные. Им противопоказано находиться там, где используется дизельная тепловая пушка с прямым нагревом.

Если тепловентилятор не включается при подключении к сети и нажатии кнопки, тут может быть несколько причин неисправности. Первое что нужно сделать – проверить электрический шнур, возможно при летнем хранении его где-нибудь перебили. Не помогло? Берем отвертку и мультиметр, после чего приступаем к самостоятельному ремонту тепловентилятора. Вероятнее всего причиной неисправности является блок предохранителей, один из которых сработал при перегреве.Изображение - Тепловые пушки ремонт своими руками proxy?url=https%3A%2F%2Fsamelectrik.ru%2Fwp-content%2Fuploads%2F2015%2F02%2Fremont_teploventilatora-6

Читайте так же:  Китурами котлы ремонт своими руками

На примере бытового обогревателя Scarlett SC158 рассмотрим в виде пошаговой инструкции, как починить тепловентилятор своими руками:

  1. Сначала выкручиваем винтики на задней крышке, их обычно 6 штук, как показано на фото.Изображение - Тепловые пушки ремонт своими руками proxy?url=https%3A%2F%2Fsamelectrik.ru%2Fwp-content%2Fuploads%2F2015%2F02%2Fremont_teploventilatora-7
  2. Далее прозваниваем мультиметром основные элементы цепи: термопредохранители, термостат, термовыключатель. Первый предохранитель можно увидеть сразу же, не снимая лопасти. Для обнаружения второго, который находится на двигателе, придется снять вентилятор. Самостоятельно прозваниваете цепь мультиметром и если действительно причиной является данный вариант поломки, покупаете в магазине точно такой же элемент и заменяете (стоимость не более 30 рублей).

Изображение - Тепловые пушки ремонт своими руками proxy?url=https%3A%2F%2Fsamelectrik.ru%2Fwp-content%2Fuploads%2F2015%2F02%2Fremont_teploventilatora-10-355x230

Изображение - Тепловые пушки ремонт своими руками proxy?url=https%3A%2F%2Fsamelectrik.ru%2Fwp-content%2Fuploads%2F2015%2F02%2Fremont_teploventilatora-8-355x237
Изображение - Тепловые пушки ремонт своими руками proxy?url=https%3A%2F%2Fsamelectrik.ru%2Fwp-content%2Fuploads%2F2015%2F02%2Fremont_teploventilatora-11-355x259 Изображение - Тепловые пушки ремонт своими руками proxy?url=https%3A%2F%2Fsamelectrik.ru%2Fwp-content%2Fuploads%2F2015%2F02%2Fremont_teploventilatora-9-355x254

Обращаем Ваше внимание на то, что заменять предохранители тонкими проволочками (жучками), категорически запрещается. При таком способе ремонта тепловентилятора своими руками Вы сделаете пожароопасный обогреватель, который не будет срабатывать при перегреве!

Видео инструкция по ремонту:

Вторая популярная поломка тепловентилятора – дует, но не греет воздух. В этом случае причиной неисправности, скорее всего, является нагревательный элемент – спираль либо керамический ТЭН. Тут все просто – мультиметром проверяете сопротивление в цепи и если где-то происходит обрыв, нужно заменить нагревательный элемент на новый. Иногда случается так, что обогреватель перестал греть, т.к. поврежден один из участков спирали. В этом случае можно постараться выполнить ремонт тепловентилятора своими руками, соединив нихромовую спираль.Изображение - Тепловые пушки ремонт своими руками proxy?url=https%3A%2F%2Fsamelectrik.ru%2Fwp-content%2Fuploads%2F2015%2F02%2Fremont_teploventilatora-1

Также не редкий случай, когда причиной поломки является все тот же предохранитель. Если тепловентилятор не греет теплом, проверьте предохранители по технологии, предоставленной выше.Изображение - Тепловые пушки ремонт своими руками proxy?url=https%3A%2F%2Fsamelectrik.ru%2Fwp-content%2Fuploads%2F2015%2F02%2Fremont_teploventilatora-3-1024x768

Помимо этого, часто выходит из строя биметаллический терморегулятор (показа на фото красной стрелкой). Для ремонта нужно всего лишь самому зачистить его контакты до металлического цвета и самостоятельно прогреть паяльником. Терморегулятор должен вести себя следующим образом: при нагревании контакты должны разомкнуть цепь, при остывании снова замкнуть. Если устройство работает не так, попробуйте вручную замкнуть регулятор температуры и подключить обогреватель к сети. Если она рабочий – должен происходить нагрев спирали.Изображение - Тепловые пушки ремонт своими руками proxy?url=https%3A%2F%2Fsamelectrik.ru%2Fwp-content%2Fuploads%2F2015%2F02%2Fremont_teploventilatora-4

Если тепловентилятор работает, но не крутится вентилятор, вероятнее всего причина неисправности – перестал работать мотор. Что делать в этом случае? Прозвоните деталь мультиметром и проверьте его внутренности. Возможно, просто износились подшипники, которые следует заменить. О том, как пользоваться мультиметром, мы рассказывали в соответствующей статье!Изображение - Тепловые пушки ремонт своими руками proxy?url=https%3A%2F%2Fsamelectrik.ru%2Fwp-content%2Fuploads%2F2015%2F02%2Fremont_teploventilatora-2

Еще один вариант поломки – сильное загрязнение пылью, в результате чего вентилятор не крутит либо часто выключается. Попробуйте выполнить ремонт мотора своими руками, протерев его тряпкой и капнув немного машинного масла между подвижной и неподвижной частью. Не помогло? Меняем электромотор, который сломался, на новый, с такими же характеристиками.Изображение - Тепловые пушки ремонт своими руками proxy?url=https%3A%2F%2Fsamelectrik.ru%2Fwp-content%2Fuploads%2F2015%2F02%2Fremont_teploventilatora-5

Ну и последняя неисправность — тепловентилятор плохо греет воздух. В этом случае причиной поломки является загрязнение запчастей. Скорее всего ТЭН весь в пыли, в результате чего нагрев происходит слабо, к примеру, на второй скорости, как на первой. Для такого несложно ремонта отключите питание и сухой тряпкой либо пылесосом пройдитесь по всем элементам цепи, главное ничего не повредите. Сделали, но не помогло? Проверьте электрическую вилку, возможно виновата она. Включите обогреватель на несколько минут, после чего достаньте вилку с розетки и пощупайте электроды. Если один из них заметно теплее второго — сломана электрическая вилка, в результате чего бытовой обогреватель слабо выделяет тепло.

Вот и все советы по ремонту тепловентилятора своими руками! При самостоятельном выборе обогревателя рекомендуем отдавать предпочтение моделям с керамическим нагревательным элементом, а не спиралью. Больше советов по выбору тепловентиляторов для дома Вы можете прочитать в соответствующей статье!

Похожие материалы:

Изображение - Тепловые пушки ремонт своими руками proxy?url=http%3A%2F%2Fremont220.ru%2Fimg%2Fteplo_vent1Электрическая тепловая пушка или мощный тепловентилятор – разновидность воздухонагревателя, часто бывает просто незаменима, когда необходим обогрев как больших площадей – стройплощадок, цехов, складов и т. д, так и небольших – когда при строительстве дома или дачи требуется просушить окрашенные или оштукатуренные стены, или просто для обогрева помещения (напр, гаража) во время ремонта в холодное время года.

Как и в любом электротехническом изделии, в тепловых пушках при эксплуатации могут возникать различные неполадки, приводящие к неисправности или преждевременному выходу их из строя.

Причины возникновения неисправностей тепловой пушки могут быть самые разные: от нарушений правил эксплуатации или плохого качества электроэнергии до износа её электрооборудования, имеющее определённый срок службы – ресурс работы.

Если вышла из строя современная тепловая пушка, то неисправность всегда можно устранить, обратившись в сервисный центр изготовителя. К тому же, неисправность может быть устранена гарантийным ремонтом, что позволит сэкономить ваши средства на её ремонт.

Но, что делать, если перестала работать всегда выручавшая, «повидавшая виды» старенькая тепловая пушка? Ведь стоимость ремонта в специализированной мастерской и запчастей на неё в порой может превышать стоимость самой устаревшей тепловой пушки.

Однако, не стоит в таких случаях спешить избавляться от неё и покупать новую. Тепловая пушка старого образца – электротехническое изделие, в принципе, не отличающееся какой-то особенной сложностью своей электрической схемы и исполнения, поэтому, имея определённые знания в области электротехники, во многих случаях, можно и самому устранить возникшую неисправность.

Изображение - Тепловые пушки ремонт своими руками proxy?url=http%3A%2F%2Fremont220.ru%2Fimg%2Fteplo_vent2

Простая тепловая пушка представляет собой металлический корпус, внутри которого имеются нагревательные элементы (ТЭНы) и электродвигатель, нагнетающий нагретый от них воздух в помещение. Регулирование уровня нагрева осуществляется включением или отключением групп ТЭНов с помощью многопозиционного переключателя или обычных «автоматов».

Изображение - Тепловые пушки ремонт своими руками proxy?url=http%3A%2F%2Fremont220.ru%2Fimg%2Fteplo_vent3Нагревательные элементы. Наиболее частая причина неисправностей тепловых пушек – выход из строя ТЭНов – когда вентилятор нагнетает в помещение холодный или едва тёплый воздух. Определить неисправность нагревательных элементов можно по неравномерности температуры воздуха на выходе тепловой пушки, подставив ладонь перед воздушным потоком.

Воздушные ТЭНы – неремонтируемые и невосстанавливаемые электротехнические изделия, поэтому и ремонт тепловой пушки, в случае выхода их из строя может быть только один – замена неисправных ТЭНов. Определить же, какие из нагревательных элементов неисправные можно, «прозвонив» их.

Для этого можно воспользоваться индикаторной отверткой – тестером. Для точности измерения следует отсоединить от проверяемых ТЭНов питающие провода, в обратном случае, звониться будут и параллельно «сидящие» ТЭНы.

Изображение - Тепловые пушки ремонт своими руками proxy?url=http%3A%2F%2Fremont220.ru%2Fimg%2Fteplo_vent4

В некоторых случаях проверка ТЭНа не требуется – иногда сгоревший нагревательный элемент бывает видно без всякой «прозвонки» – когда механически деформируется внешняя металлическая оболочка или даже оплавляются пластины его радиатора.
Читайте так же:  Ремонт подвески паджеро 4 своими руками

Электродвигатель. Нередки и случаи выхода из строя электродвигателей вентиляторов. Режим работы тепловой пушки, когда ТЭНы работают исправно, а вал двигателя не вращается – аварийный, т. к, помимо отсутствия теплового потока, представляет реальную угрозу для нагревательных элементов – в результате отсутствия охлаждения ТЭНов в виде обдува, они очень быстро выйдут из строя.

Изображение - Тепловые пушки ремонт своими руками proxy?url=http%3A%2F%2Fremont220.ru%2Fimg%2Fteplo_vent5Прежде всего, в таком случае стоит убедиться в наличии питающего напряжения на клеммах электродвигателя, и если с питанием всё в порядке, то, сняв напряжение, прозвонить обмотки двигателя. Индикаторная отвёртка-тестер тут мало чем поможет – из-за большой наводки обмотку в обрыве при такой «прозвонке» может показать как целую цепь.

Поэтому, для таких измерений лучше воспользоваться более точным прибором – цифровым мультиметром или аналоговым тестером – «цешкой», не забывая, кроме проверки самой обмотки (обмоток) проверять их изоляцию (проверка сопротивления изоляции) – «прозвонка» обмоток двигателя с валом или корпусом.

Изображение - Тепловые пушки ремонт своими руками proxy?url=http%3A%2F%2Fremont220.ru%2Fimg%2Fteplo_vent6Помимо основных элементов устройства тепловых пушек – электродвигателя и нагревательных элементов, они содержат и коммутационные аппараты – автоматические выключатели и, в некоторых случаях – магнитные пускатели.

К неисправности тепловых пушек может привести обычное отсутствие контакта в клемме автомата, пускателя или неисправность этих коммутационных аппаратов. Поэтому, при ремонте на это обязательно следует обратить внимание, проверить исправность их работы и качество контактов.

Конечно, не все неисправности можно устранить своими силами. Многие современные модели тепловых пушек имеют электронные регуляторы уровня нагрева, которые, как и любые устройства подвержены неисправностям. При выходе их из строя, при отсутствии знаний в области электроники, лучше всего обратиться к специалистам.

by admin · Published 22/08/2016 · Updated 21/03/2017

Тепловые пушки по своему принципу работы являются мощными тепловентиляторами, оборудованными набором защитных и управляющих работой узлов. Стоимость этих устройств нельзя назвать малой, следовательно, обслуживание и ремонт тепловых пушек также будут стоить немалую сумму. Самым лучшим выходом при возникновении неисправностей в тепловой пушке будет ее ремонт специалистами сервисного центра, но для экономии средств можно попробовать произвести его самому. Для осуществления ремонтных работ существует отработанная схема – алгоритм действий, которому следует любой специалист-ремонтник. Попробуем составить перечень действий, который позволит оживить вашу тепловую пушку с минимальными затратами.

На самом деле, ремонт тепловентиляторов не столь сложен, и его стоит начинать с соблюдения основных мер безопасности. Поскольку практически в любой пушке имеется вентилятор, независимо от вида энергии, потребляемой устройством, то следует помнить, что электрический ток опасен для жизни человека. Любой ремонт тепловой пушки, даже без демонтажа защитного кожуха, должен производиться при отключенном напряжении (шнур питания не подключен к электрической сети). При проверке работоспособности электрической цепи питания допускается подача на устройство напряжения, но производить измерения следует изолированными щупами или инструментом, не допуская при этом контакта токоведущих частей с открытыми участками кожи.

Ремонт электрической тепловой пушки, или электрической части любой другой пушки, следует начинать с проверки целостности цепи питания, которая в самом простом варианте состоит из шнура питания, выключателя питания, электрических нагревателей (ТЭН), переключателя режимов работы двигателя вентилятора или нагревателей (если такой переключатель имеется) и двигателя. Для проверки целостности цепи необходимо прозвонить омметром (цифровым или стрелочным мультиметром, измеряющим сопротивление) следующих узлов:

Кроме электрической неисправности в газовой или дизельной пушке может возникнуть поломка топливных систем, которые также можно попробовать устранить самостоятельно. Ремонт газовой или дизельной тепловой пушки может быть произведен устранением следующих неисправностей:

После ремонта устройства необходимо правильно и качественно собрать. От качества сборки зависит длительность последующей бесперебойной работы тепловой пушки.

Сфера применения тепловых электропушек довольно широка. Промышленные агрегаты используют для прогрева производственных, складских и даже жилых помещений. А на малых площадях можно обойтись и самодельной конструкцией теплогенератора, которому вполне по силам протопить гараж или дачный домик.

Но рассмотрим детально, что собой представляет электрическая тепловая пушка: своими руками ее можно собрать из подручных материалов.

В отличие от других разновидностей теплопушек, электрический прибор может сделать практически любой домашний мастер, знакомый с азами электроники.

Хотя КПД электропушки намного ниже дизельных или газовых устройств, зато он не выделяет вредных для здоровья продуктов горения и может устанавливаться в любом помещении – жилом доме, теплице, подсобных пристройках.

Изображение - Тепловые пушки ремонт своими руками proxy?url=http%3A%2F%2Fsovet-ingenera.com%2Fwp-content%2Fuploads%2F2017%2F11%2Fustroistvo-elektropushki-430x300

Рассмотрим, как работает электрический агрегат.

Любая электропушка состоит из трех основных компонентов: корпуса, электромотора с вентилятором и нагревательного элемента. Дополнительно прибор можно укомплектовать любыми «бонусами» от заводских агрегатов – переключателем скоростей, теплорегулятором, комнатным термостатом, датчиком нагрева корпуса, защитой двигателя и другими элементами, но они повышают не только комфорт и безопасность при эксплуатации, а и себестоимость самоделки.

Изображение - Тепловые пушки ремонт своими руками proxy?url=http%3A%2F%2Fsovet-ingenera.com%2Fwp-content%2Fuploads%2F2017%2F11%2Fprincip-raboti-pushki-430x280

Работает электрическая пушка так:

  • при подключении к сети ТЭН преобразовывает электрический ток в тепловую энергию, за счет чего и нагревается сам;
  • электродвигатель приводит в работу лопасти крыльчатки;
  • вентилятор загоняет внутрь корпуса воздух из помещения;
  • холодный воздушный поток соприкасается с поверхностью ТЭНа, нагревается и, принуждаемый вентилятором, выводится из «дула» пушки.

Если прибор оснащен терморегулирующим элементом, он остановит работу нагревателя при достижении запрограммированной температуры. В примитивных устройствах контролировать нагрев придется самостоятельно.

Основной плюс теплового электрогенератора – возможность его использования в любом помещении, где есть сеть хотя бы на 220 Вт. Такие устройства даже в самодельном исполнении мобильны, весят немного и вполне способны прогреть площадь до 50 м2 (теоретически можно и больше, но с приборами высокой мощности лучше не экспериментировать и купить готовый агрегат, да и пушка от 5 кВт уже затребует подключения к трехфазной сети).

Изображение - Тепловые пушки ремонт своими руками proxy?url=http%3A%2F%2Fsovet-ingenera.com%2Fwp-content%2Fuploads%2F2017%2F11%2Fformula-rascheta-mozchnosti-430x277

Плюсы самодельной электрической пушки:

  • Экономия средств – заводские агрегаты стоят недешево, а собрать обогревающее устройство можно с минимумом покупных деталей или даже полностью из подручных средств, сняв недостающие элементы со старых приборов.
  • Безопасность – из всех самодельных теплогенераторов электрический прибор наиболее прост в эксплуатации, поскольку не требует подключения к газу или заправки горючим топливом. При правильной сборке электроцепи риск самовозгорания у таких пушек минимален.
  • Быстрый нагрев помещения – работа тепловой пушки намного эффективнее других вариантов самодельных электрообогревателей, например, каминов или масляных радиаторов.
Читайте так же:  Ремонт насосной станции своими руками dab

Из минусов можно отметить большой расход электроэнергии (количество зависит от мощности двигателя и ТЭНа). Кроме того, работа вентилятора довольно звучная, и чем больше размах «крыльев» и скорость вращения, тем сильнее будет производимый шум. Ну и любой недостаток самодельного электрического устройства – вероятность ошибки при сборке или подключении, которая может стать причиной замыкания в сети, удара током и самовозгорания прибора.

Самый сложный этап при сборке прибора – составить правильную схему электроцепи для подключения устройства в сеть. Поэтому предлагаем воспользоваться уже готовым примером, взяв его за основу будущей теплопушки. Как видно на схеме, тумблер и термостаты должны соединяться последовательно, а цепь – замыкаться на ТЭНе и электродвигателе с вентилятором.

Рассмотрим особенности изготовления двух простых вариантов.

Для корпуса будущей пушки можно подобрать отрезок металлической или асбестоцементной трубы подходящего диаметра. Подгонять размер лучше всего по размаху «крыльев» вентилятора, ведь тот должен перекрывать один из торцов устройства.

При желании теплогенератор можно изготовить из небольшого металлического бака, оцинкованного ведра, старой кастрюли или отработанного газового баллона, главное – чтобы стенки «кожуха» не были тонкими.

Изображение - Тепловые пушки ремонт своими руками proxy?url=http%3A%2F%2Fsovet-ingenera.com%2Fwp-content%2Fuploads%2F2017%2F11%2Fventilator-dlya-pushki-430x295

Что касается ТЭНа, то можно снять этот элемент с отслужившей плитки или бойлера, либо приобрести в магазине – сейчас не проблема найти нагреватель любой формы. Если будете покупать готовый, лучшим вариантом станет оребренная деталь, специально предназначенная для быстрого прогрева движущегося воздушного потока.

Изображение - Тепловые пушки ремонт своими руками proxy?url=http%3A%2F%2Fsovet-ingenera.com%2Fwp-content%2Fuploads%2F2017%2F11%2Fformula-soprotivleniya-430x229

Помимо трех основных элементов (корпуса, двигателя и ТЭНа), для работы понадобится трехжильный кабель, болты, предохранительные автоматы и выключатели, размыкающие сеть.

После проверки изоляции всех соединений можно сделать пробный запуск прибора. Если все собрано правильно, при включении вилки в розетку на одном конце пушки начнет вращаться вентилятор, а из другого пойдет теплый воздух, постепенно набирающий температуру.

Если же в вашем арсенале домашнего мастера не оказалось старого бытового прибора, откуда можно снять ТЭН, а покупать готовый нагреватель по каким-либо причинам не хочется, можно сделать его самостоятельно из нихромовой спирали.

Кроме низкой себестоимости, у такого элемента есть важное преимущество перед фабричными экземплярами – возможность самостоятельно подогнать нужный размер по формату корпуса и увеличить скорость нагрева до безопасного максимума.

Для самоделки понадобится купить нихромовую проволоку с подходящим диаметром и параметром сопротивления. А это зависит от планируемой мощности вашего прибора (для бытовых устройств и сети 220 В желательно не превышать 5 кВт).

Например, для пушки до 2 кВт понадобится проволока с сопротивлением на 27-30 ОМ, которую нужно намотать на керамический стержень или другой жаропрочный материал (в крайнем случае, можно отколоть пластину огнеупорного кирпича).

Изображение - Тепловые пушки ремонт своими руками proxy?url=http%3A%2F%2Fsovet-ingenera.com%2Fwp-content%2Fuploads%2F2017%2F11%2Ftablica-rascheta-dlini-430x216

Еще вариант — смастерить самодельный ТЭН из небольшого отрезка асбестоцементной трубы, поместив внутрь свернутую спираль из той же нихромовой проволоки. Расположить витки можно по горизонтали и вертикали, чтобы охватить большую площадь.

Изображение - Тепловые пушки ремонт своими руками proxy?url=http%3A%2F%2Fsovet-ingenera.com%2Fwp-content%2Fuploads%2F2017%2F11%2FTEN-iz-nihromovoi-spirali-430x311

Сборка конструкции выполняется по аналогии с вышеописанной инструкцией, поэтому не будем повторяться на одинаковых моментах, а только рассмотрим нюансы присоединения самодельного ТЭНа:

  • Чтобы спираль держала правильную форму, для каждого витка сделайте специальные насечки на стержне. Проволоку нужно наматывать достаточно плотно, но обязательно в один слой.
  • Концы проволоки нужно подсоединить к электропроводам при помощи болтовых соединений и заизолировать.
  • Провода, выведенные наружу через просверленные в корпусе отверстия, нужно подключить к сети через предохранитель на 25А.

Существенный недостаток такой самоделки, помимо расхода энергии и прочих минусов электропушек, – неприятный жженый запах, который возникает от сгорания пыли на открытой спирали. Многие рекомендуют установить по торцам решетку – такая преграда, конечно, не справится с мелким мусором, зато предохранит от случайного контакта с нагревательным элементом или работающей крыльчаткой.

Правила для безопасной работы самодельной пушки практически не отличаются от эксплуатации других электроприборов: нужно избегать опрокидывания устройства и проникновения внутрь него влаги, не прикасаться к нагретому корпусу и не оставлять агрегат работать без присмотра.

Из важных особенностей – перед выключением нужно сначала остановить работу ТЭНа, дать несколько минут вентилятору поработать вхолостую и только затем вытягивать вилку из электросети.

Советы по сборке самоделок:

  1. Корпус для любого вида электрической пушки лучше всего сделать из металла с толщиной стенок не менее 1 мм или асбестоцемента. Хотя можно купить и подходящую по размерам емкость из термопластмассы, но такой «кожух» может выделать неприятные запахи при нагреве, да и потребует строгого контроля над температурой спирали.
  2. Раздражающий шум от работы крыльчатки можно уменьшить, если использовать для конструкции сравнительно тихие автомобильные вентиляторы.
  3. Чтобы горячая поверхность корпуса не стала причиной пожара, его можно установить на раму из арматуры, подставку из асбестоцемента или нанести теплопоглощающее покрытие.
  4. Электропитание вентилятора и ТЭНа всегда осуществляется раздельно.
  5. Проследите за качеством изоляции всех проводов, выступающих за пределы корпуса пушки.

Заземление металлического корпуса прибора поможет избежать случайного поражения током.

И последний совет – если ваши познания в электрике на уровне новичка-любителя, то прежде чем подключать самодельный аппарат к сети, проконсультируйтесь с мастером, который профессиональным взглядом оценит работоспособность и безопасность вашего творения.

Чтобы лучше представить процесс сборки всей конструкции, а также возможные варианты для корпуса и нагревательных элементов, предлагаем изучить подборку видеоматериалов с готовыми работами домашних умельцев.

Как сделать теплогенератор для обогрева гаража из нагревательных элементов от электроплиты:

Электрическая пушка из асбоцементной трубы и нихромовой спирали:

Теплопушка на 2 кВт из старого огнетушителя:

Как видите, изготовить своими руками электрическую пушку действительно несложно. Но если же вы не уверены в своих навыках работы с электрикой, лучше посоветоваться с профессионалом или купить готовый прибор.

Изображение - Тепловые пушки ремонт своими руками photo3432
Автор статьи: Артем Кондратьев

Добрый день! Я Артем. Чуть меньше 9 лет работаю слесарем и мне нравиться работать руками. Когда создаешь новые полезные вещи или возвращаешь к жизни сломанные предметы. Разве это не прекрасно? Рекомендую, перед реализацией идей с моего сайта, проконсультироваться со специалистами. Удачного рабочего дня!

Обо мнеОбратная связь
Оцените статью:
Оценка 5 проголосовавших: 1

ОСТАВЬТЕ ОТВЕТ

Please enter your comment!
Please enter your name here
