Ремонт акпп е34 бмв своими руками

Мы постараемся ответить на вопрос: ремонт акпп е34 бмв своими руками по рекомендациям подлинного мастера с максимально подробным описанием.

Ремонт акпп 5hp18 своими руками
Сообщения склеены: 19 Март, 2014 02:51 Изображение - Ремонт акпп е34 бмв своими руками proxy?url=http%3A%2F%2Fs004.radikal.ru%2Fi208%2F1403%2F4b%2F1194b225795a


Была приобретена бу недорого, полурабочая акпп 5hp18. Толчки при переключении, аварийный режим, и т.д.
Сообщения склеены: 19 Март, 2014 02:55 Будем вскрывать. Помещение не очень подходящее для такой работы, но что есть.

Сначала откручиваем поддон, – болты с зажимами.
Сообщения склеены: 19 Март, 2014 02:57 Изображение - Ремонт акпп е34 бмв своими руками proxy?url=http%3A%2F%2Fs018.radikal.ru%2Fi517%2F1403%2Fa3%2F3b6bc389569a


Поддон вскрыт, далее фильтр – всего 3 болта и готово.
Сообщения склеены: 19 Март, 2014 03:01 Изображение - Ремонт акпп е34 бмв своими руками proxy?url=http%3A%2F%2Fs020.radikal.ru%2Fi712%2F1403%2F8a%2F6f38ca078ce6
Откручиваем гидроблок, болты с большими шляпками, те что по меньше откручивать не надо.
Сообщения склеены: 19 Март, 2014 03:02 На картинке все болты одинаковые, но реально разница заметна.
Сообщения склеены: 19 Март, 2014 03:06 Изображение - Ремонт акпп е34 бмв своими руками proxy?url=http%3A%2F%2Fi047.radikal.ru%2F1403%2F6a%2Feb7dba2dc08e
Далее вытаскиваем поршень тормозной ленты, сняв стопорное кольцо. Эдакий пятачок, сложно с чем другим перепутать. На картинке он вынут видно толкатель
Сообщения склеены: 19 Март, 2014 03:11 Изображение - Ремонт акпп е34 бмв своими руками proxy?url=http%3A%2F%2Fs019.radikal.ru%2Fi640%2F1403%2F9e%2F3037e6c1e47a

Сообщения склеены: 19 Март, 2014 03:22 Изображение - Ремонт акпп е34 бмв своими руками proxy?url=http%3A%2F%2Fs004.radikal.ru%2Fi205%2F1403%2F03%2Fd11bb813d369


Откручиваем масляный насос.
Сообщения склеены: 19 Март, 2014 03:25 Изображение - Ремонт акпп е34 бмв своими руками proxy?url=http%3A%2F%2Fs019.radikal.ru%2Fi618%2F1403%2Fe1%2F56a531b98dbc
тянем за хобот маслонасоса, подздевая отверткой между пакетами из поддона.
Сообщения склеены: 19 Март, 2014 03:27 Изображение - Ремонт акпп е34 бмв своими руками proxy?url=http%3A%2F%2Fi065.radikal.ru%2F1403%2Fee%2F205a8bf5772f
Первый недочет, рассыпавшийся подшипник.
Сообщения склеены: 19 Март, 2014 03:28 думаю он сильно влиял на работу, ищем причину по серьезнее.
Сообщения склеены: 19 Март, 2014 03:30 Изображение - Ремонт акпп е34 бмв своими руками proxy?url=http%3A%2F%2Fs018.radikal.ru%2Fi515%2F1403%2Fee%2F31c32e37e35a
Раскладываем по порядку, что-бы ни чего не перепутать при сборке.
Сообщения склеены: 19 Март, 2014 03:32 Изображение - Ремонт акпп е34 бмв своими руками proxy?url=http%3A%2F%2Fs018.radikal.ru%2Fi508%2F1403%2F20%2F31dbd954e642
Снимаем стопорное кольцо, посмотрим как поживают фрикционы в этом пакете.
Сообщения склеены: 19 Март, 2014 03:41 Изображение - Ремонт акпп е34 бмв своими руками proxy?url=http%3A%2F%2Fs019.radikal.ru%2Fi644%2F1403%2F89%2F827d1a4e150f
Фрикционы коричневые то не сгоревшие, а вот стальные диски со следами побежалости.

Ремонт еще продолжается. Есть вопрос к знатокам.
Получится ли проверить пакеты фрикционов прямо на собранной коробке?

Нашел отверстия проверочные, но не все вот. картинка.

Изображение - Ремонт акпп е34 бмв своими руками proxy?url=http%3A%2F%2Fi052.radikal.ru%2F1403%2F17%2F9a9f227c101b


Не нашел где отверстия для контуров C1, B, A, E. Есть 3 неизвестных отверстия и хобот от Бублика.

Сообщения склеены: 19 Март, 2014 03:47 Изображение - Ремонт акпп е34 бмв своими руками proxy?url=http%3A%2F%2Fs020.radikal.ru%2Fi720%2F1403%2Fb0%2F40cadc78c8a7


А вот и сама схема подачи масла, и за какую передачу отвечает та или иная наборка.

Вчера разобрал и промыл гидроблок с другой такой же коробки, штекер 13 пиновый, для Е34 до 92 года, даже не знаю что в нем может сломать, забитый грязью был, и то работал, выработки нигде не увидел, пружины целые. Хотел начать собирать увидел один жиклер лопнул, завтра возьму из другого таково же мозга. Возможно скоро буду продавать этот гидроблок, мне штекер не подходит, вилка от ЭБУ 14 пиновая.

  • Воскрешение АКПП 5HP18 BMW E39
    YouTube Video
Видео (кликните для воспроизведения).

Обнаружил не состыковку в оригинальном мануале ZF. Сначала подумал гидромозг разбирали и собрали не так, попробовал собрать как в мануале, пружину закусывает. Пружина в другой месте. Смотрел отчет разбора гидроблока Ауди А6, там тоже нашли нестыковки, причем много. Возможно модифицировали а в мануал не добавляли.

Сообщения склеены: 27 Март, 2014 00:04 Нашел в сети информацию, о том что надо плунжеры смазывать смесью атф+графитная паста+полироль авто, что-бы получше скользили. Под рукой небыло, с атф и так хорошо двигаются, да и захламлять взякой инородной хренью не хотелось. Как поведет себя графитка попав между фрикционами и стальными дисками неизвестно.

Тоже читал, про замачивание фриков, не понял только для чего это, чтобы не пригорали? Да?!

Проблема кстати решена. Шток выбора передач в гидроблоке сломан, видимо при установке не так встал, или когда тросик оборван был.
Изображение - Ремонт акпп е34 бмв своими руками proxy?url=http%3A%2F%2Fs43.radikal.ru%2Fi101%2F1404%2F1c%2F305f36cc1228


Что странно, шток из какого-то композита, поставили из другого гидроблока 5hp18 алюминиевый, из композита гораздо плотнее сидел, а алюминиевый теперь люфтит, десятые доли милиметра но люфтит (даже в той плите из которой взяли его не плотно сидел). Думаю утечка через него есть. Хотя переключает скорости вроде нормально, на 2200 об/мин. Подкачка аммортизаторов работает тоже нормально, при неисправной коробке не работали, хотя с коробкой вроде не завязаны.
Сообщения склеены: 01 Апр., 2014 23:56 Жаль шток из другого гидроблока пришлось взять, хорошая плита, теперь ее запчастями придется продавать, хотя что-там взять кроме соленойдов.
Сообщения склеены: 02 Апр., 2014 00:07 Определил продувочные отверстия проверки пакетов 5hp18. Может кому пригодится, не уверен на 100% соответствию.

На картинке выше пост от 19 Марта, 2014. Жирным шрифтом обозначены задействованные пакеты фрикционов, на определенно передаче.

Немецкая компания ZF является одним из крупнейших разработчиков автоматических коробок передач. Данная компания тесно сотрудничает с крупнейшими автопроизводителями, которые используют автоматические трансмиссии ZF на своих автомобилях. Пятиступенчатая автоматическая коробка передач ZF 5HP18 устанавливалась на автомобили БМВ, начиная от тройки и заканчивая мощными полноразмерными семерками. Первое поколение коробки передач 5HP18 не имело возможности ручного переключения передач, лишь в 95-му году с появлением нового поколения BMW пятой серии в кузове Е 39 трансмиссия получила возможность ручного переключения передач.

Одной из особенностей данной коробки передач является её повышенная надёжность и долговечность. Трансмиссия способна эксплуатироваться в максимально жёстких режимах. Так, например, возможна эксплуатация в режиме масляного голодания, когда в системе смазки обеспечивается минимальное давление. При условии регулярной замены масла коробка передач с лёгкостью может выдержать 400 – 500 тысяч километров пробега. При разработке данной модели трансмиссии в качестве основы использовалась четырёхступенчатая коробка передач, которая была разработана немецкими специалистами компании ZF в начале 90-х годов. Было увеличено количество передач, что позволило существенным образом улучшить реализацию динамических показателей современных мощных двигателей.

АКПП серии ZF 5HP18 получилась достаточно надёжной. Однако утверждать о том, что она лишена недостатков было бы неправильно. Так, например, достаточно часто страдают сцепление и гидроблок. При проблемах со сцеплением необходимо демонтировать коробку передач и произвести замену вышедших из строя корзины или вала сцепления. Гидроблок в отдельных случаях поддается ремонту, что позволяет восстановить его работоспособность. Однако после пробега в 300 – 400 тысяч километров данный элемент при поломках требует замены. Специалисты компании БМВ и компаний-производителей трансмиссия ZF рекомендуют производить замену масла и фильтра каждые 100.000 километров пробега. Тем самым вы сможете обеспечить долговечность эксплуатации автомобиля и коробки передач.

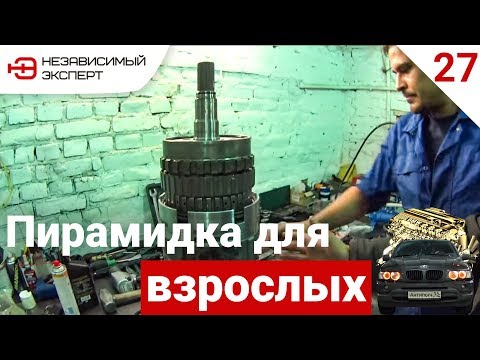

  • ЭТОГО О АКПП BMW ВАМ НИКТО НЕ РАССКАЖЕТ ч 2 - АнтиПыЧ#27
    YouTube Video
Видео (кликните для воспроизведения).

Да. Но Вы должны понимать, что это должен быть НЕ TipTronic (Типтроник) и иметь наличие 14 пинового разъема.

Да. Смотри если соответствует условиям первого вопроса.

Необходимо заливать Dextron 3. Другие варианты:CASTROL TRANSMAX Dextron 3, Esso LT71141 , CASTROL TRANSMAX Z

притащив бумера в гараж я начал поглащать информацию из соц.сетей по ремонту АКПП. Но конкретного ни чегоне нашел. Только лишь еще больше появилосьразочарований! Я уже стало быть хотел покупать новую коробку, но мои финансы оставляли желать лучшего.Сначала я не решался снять АКПП, но снял.Потом я три дня наворачивал круги вокруг нее не решаясь посмотреть на нее из нутри. Как говориться “глаза бояться, а руки делают”! Перебрал сначало гидроблок-явных проблем не обнаружил. Перешел к вскрытию механики и обнаружил что все диски сцепления выгорели напрочь! заменил полностью карзину сцепления, перебрал пакеты фрикционов, заменил во втором пакете пару дисков.Собрал.И вот мой бумер на ходу с работающей АКПП! Спасибо за помощь моему другу “Фирсику”!

если 4hp22 то есть новые запчастюльки на нее у меня осталось от прошлой машинки все ориг бмв новые, тоже сам делал, только я когда разбирал болтики в картонку втыкал чтобы не попутать. клапана мыл все сразу так как масло и грязь могли попасть в соседний канал.

спасибо, буду иметь в виду, но сейчас все в поряде!

Она просто отказывалась ехать в перед!

Красава! А коробка как себя вела, что решил ремонтировать?!

не преувеличивай!Все гараздо проще чем кажется!

Ты гений. Для меня это как НЛО отремонтировать.

прости фоток больше нет! Обычные ключи которые были в гараже и не более!

А спец инструмент нужен был? Съёмники и т.д?
Фоток бы по-больше…:)

Я с тобой полностью согласен))

РЕСПЕКТ, проводил подобнубю процедуру с 5hp18, сначала тоже очковал, но выяснилось что ничего особо сложного нет, больше гемора снять-поставить. и главное собрать в обратно последовательности порядку разбора))

Автомобильный концерн БМВ стоит на передовой в разработке технически совершенных автомобилей и их механизмов. Это касается и АКПП. Обычно концерн БМВ использует надежные разработки известных фирм, специализирующихся на производстве автоматических коробок передач, и подгоняет их под свои двигатели. До введения шестиступенчатых коробок передач трансмиссии в автомобилях БМВ считались очень надежными, качественными и неубиваемыми. Ремонт их хорошо освоен специалистами СТО.

БМВ 318 модели в кузове е46 комплектуются четырехступенчатами АКПП 4l30E. Данные АКПП для БМВ 318 модели в кузове е46 являлись продолжением разработки 3l30, которая успешно работала с начала семидесятых годов. Автомобили БМВ 318 модели в кузове е46 с этим АКПП до сих пор ездят и периодически проходят капитальный ремонт.

Фильтр для трансмиссии БМВ 318 одноразовый и промывке не подлежит. Отдельно для БМВ 318 выпускаются ремкомплекты прокладок, сальников и фрикционов.

Гидротрансформатор обладает не самым большим ресурсом, большая часть капитальных ремонтов связана именно с ним. С загрязнением коробки и наступлением перегревов и масляного голодания их строя выходят гидроблок и соленоиды. Недостаточное давление масла негативно влияет на втулки, они меняются комплектом. Если изношена втулка масляного насоса, то он может выйти из строя. Основным симптомом является течь масла по сальнику.

Ресурс тормозной ленты можно серьезно увеличить, заказав усиленную кевларовую версию.

Гидроблок ремонтируется и очищается после пробега в 200000 километров. Типичной проблемой является возраст соленоидов, первым выходит из строя соленоид давления.

АКПП 4l30E для автомобилей БМВ 3 серии

В целом коробка отличная и служит очень подолгу, легко ремонтируется и служит еще столько же.

БМВ 5 серии в кузове е39 комплектовались пятиступенчатой АКПП ZF 5HP18. Коробка простая и очень надежная, родственница легендарной 5HP19. Она выдерживает работу на грязном масле, непрогретом масле, низком его уровне. Если вовремя менять масло и фильтр, на БМВ в кузове е39, то коробка прослужит очень долго без всяких поломок.

При эксплуатации БМВ в кузове е39 с недостаточным уровнем масла, через какое-то время провернет втулку барабана передней скорости, после чего сгорит и сам барабан сцепления. Но это касается только старых версий коробки, на более новых БМВ в кузове е39 за место втулки установили подшипник.

Масляный насос стареет несколько быстрее механизмов коробки и может выйти из строя через несколько лет.

Гидроблок живет очень долго, иногда меняется прокладка и соленоид давления.

БМВ 5 серии в кузове е60 комплектовалась пятиступенчатой АКПП 5HP24, рассчитанной на мощные двигатели.

Ремкомплекты прокладок и сальников лучше для БМВ е60 брать оригинальные, аналоги не имеют достаточного качества.

Фильтры для БМВ е60 одноразовые и меняются при каждой замене масла.

АКПП ZF 5HP18 для автомобилей БМВ 5 серии

Фрикционы лучше менять комплектом, особенно после езды на горелом масле.

Частой проблемой для БМВ е60 является входной барабан пакета передней передачи, у него разваливается стопорное кольцо. Проблема конструктивная и не лечится. Но можно установить усиленный барабан. Фрикционы и пакеты сцепления – это слабое место АКПП БМВ е60. Это переходная модель между легендарной 19 и мощной 30 ZF 5HP. Некоторые элементы не были заменены на усиленные и модернизированные и стали слабыми местами конструкции этой коробки.

Одной из типичных возрастных болезней для АКПП БМВ е60 является разбивание обгонной муфты. Через 3–5 лет эксплуатации лучше проверить соленоиды и их проводку.

Гидроблок прост и надежен, ему необходимы чистка и ремонт раз в 6–10 лет.

А вот конструкция бублика для таких двигателей явно слабовата.

БМВ 7 серии в кузове е38 комплектовались пятиступенчатой ZF 5HP30, разработанной для очень мощных двигателей с очень большим крутящим моментом. Коробка спроектирована для БМВ е38 неубиваемой с огромным запасом прочности по всем деталям.

Фильтр многоразовый служит около 5 лет. Обычно до первого капитального ремонта коробка БМВ е38 используется около 7–9 лет.

БМВ 7 серии в кузове е38 с АКПП ZF 5HP30

БМВ Х3 комплектуются шестиступенчатыми АКПП Hydra-Matic серии 6L45 R. Интересно, что эти АКПП имеют модульную конструкцию и могут устанавливаться на разные автомобили от компактных минивенов с маленькими двигателями до огромных мощных внедорожников.

Трансмиссия БМВ Х3 относительно надежная.


Типичным проблемами этой трансмиссии до 2008 года была крышка насоса и уплотнительные кольца. При их проворачивании появились рывки и задержки при переключении передач. При повреждённых уплотнительных кольцах наблюдались проблемы с давлением и постепенно выходили из строя четвертая, пятая и шестая передачи. Если эксплуатация такой коробки продолжалась, то последовательно выходили из строя передачи с пятой по третью. В запущенных случаях сгорают все фрикционы, стальные диски и поршни. Но такое возможно только для сильно изношенного бублика.

Поршни БМВ Х3 заменяются комплектом и не любят перегревов. Вместе с поршнями лучше менять ретейнеры.

Конструкция бублика не очень надежная. Часто выходит из строя его ступица. Вторая типичная проблема – быстрое загрязнение масла и недостаточное давление в пакетах сцепления из-за постоянной работы в режиме «проскальзывания».

БМВ Х3 с АКПП Hydra-Matic серии 6L45 R

Загрязнённое масло быстро уничтожает механизмы коробки. После 100000-150000 пробега стоит произвести его капитальный ремонт или хотя бы проверить сальники на подтеки своими руками.

От перегрева и грязного масла выходит электронный блок управления АКПП и соленоиды.

Владельцам мощных автомобилей БМВ и любителей скорости выше 150 км/ч следует раз в месяц проверять масло и не затягивать с его заменой. Масляный насос роторного типа очень быстро выходит из строя при эксплуатации на больших скоростях.

БМВ Х5 в кузове е53 комплектуется пятиступенчатой АКПП 5L40e, родственницей 4L.

Коробка БМВ Х5 е53 считается необслуживаемой, но, если автолюбитель желает проехать на ней больше 150000-200000 километров, масло с фильтром лучше менять раз в 50000 километров. Если автомат БМВ Х5 е53 приходит с горелым маслом меняются все прокладки, сальники и комплект фрикционов. Ремкомплекты для БМВ Х5 е53 лучше брать оригинальные.

Одна из самых часто встречающиеся проблем на АКПП БМВ Х5 е53 термостат радиатора. Если он срабатывал некорректно, то бублик БМВ Х5 е53 начинал постоянно перегреваться и быстро выходил из строя. При частом включении принудительной блокировки бублика БМВ Х5 е53, его фрикционная накладка выгорала, приводя к печальным событиям.

БМВ Х5 в кузове е53 с АКПП 5L40e

Ее останками забивался насос, гидроблок, соленоиды внутри АКПП БМВ Х5 е53. Если на БМВ Х5 е53 пропала одна из передач – это означает, что сгорел один из комплектов фрикционов. Его нужно срочно менять, иначе грязное масло утянет за собой остальные. Менять их лучше комплектом.

У поршней БМВ Х5 е53 иногда выходит из строя резиновая накладка и случаи их ремонта очень сложные. Они очень плотно усажены на свои места, их монтаж и демонтаж для специалистов СТО обычно является головной болью. Масляный насос выходит из строя реже. Он имеет конструктивный недостаток – часть его корпуса выполнена из алюминия, который легко выходит из строя, после абразивной обработки частичками металла в масле. Обычно корпуса просто восстанавливают. Неисправный насос зачастую и является причиной выгорания фрикционов.

При езде свыше 160 км/ч насос может создавать повышенное давление в пакетах, которые быстро выводят их из строя.

Нехватка давления или его избыток приводит к нештатной работе соленоидов, если они открыты на полную поток грязного масла буквально съедает внутренности гидроблока. Их срок работы с исправным насосом и нормальным маслом около 7 лет. Немного реже в насосе из строя выходит статор.

АКПП 6HP26 для автомобилей БМВ Х5 в кузове е70

Следующее поколение Х5 в кузове е70 и БМВ х6 комплектуется шестиступенчатами автоматами ZF серии 6HP26 и 6HP28, разработанные совместно с автомобильным концерном БМВ для автомобилей премиального класса с мощными двигателями. АКПП 6HP28 – это модернизированная версия 6HP26 после устранения детских болезней.

Эволюция автоматических коробок передач привела к переносу электронного блока управления из салона автомобиля внутрь гидроблока. Эта конструкция на БМВ Е70 и Х6 получила название мехатроник. Но восторги быстро сменились ощущением головной боли. Теперь электронный блок управления на БМВ Е70 и Х6 перегревался вместе с гидравликой и если что-то выходило из строя, то мехатроник приходилось практически всегда менять в сборе.

Вторая головная боль на БМВ Е70 и Х6 – работа гидротрансформатора в режиме «проскальзывание». Блокировка гидротрансформатора на БМВ Е70 и Х6 теперь работала с первой передачи, автомобиль получил более хорошие разгонные характеристики. Но вместе с тем, муфты и сам гидротрансформатор на БМВ Е70 и Х6 начали изнашиваться быстрее в несколько раз и значительно активнее загрязнять масло. При этом при плавной и спокойной работе газа на БМВ Е70 и Х6, этот режим практически не срабатывает и гидротрансформатор работает очень бережно.

Гидроблок АКПП 6HP26 БМВ Е70 и Х6

При мощном двигателе и таких режимах работы гидротрансформатор и его втулки просто не могут жить долго.

Количество ступеней и эти режимы привели к плавности работы и экономии топлива сравнимой с роботизированными коробками передач, что отбросило их основную разработку под маркой DSG далеко назад. Но за удовольствие надо платить – эти АКПП имеют куда меньший ресурс, чем их менее прогрессивные собратья.

Первый капитальный ремонт может наступить уже через 70000-150000 километров в зависимости от стиля езды и условий эксплуатации. При первом капитальном ремонте обычно меняются все фрикционы гидротрансформатора, они очень не любят грязь в масле. Ремкомплект прокладок и сальников можно заказать и неоригинальный. Производители типа Аток начали догонять и даже перегонять по качеству оригинальные комплекты. Хотя это может быть связано и с тем, что ZF выпускает свои ремкомплекты изначально некачественными, для обеспечения контролируемого износа.

Для ZF это первая шестиступенчатая трансмиссия и, хотя она и является технологическим прорывом, она все же имеет достаточно много слабых мест.

Первые АКПП этой серии просто не выдерживали летних пробок.

Это было связано с тем, что компьютер излишне нагружал АКПП в том числе и по температурному режиму. Так было сделано для снижения расхода топлива, комфортного и быстрого переключения передач и «спортивного» поведения автомобиля. Такие настройки берегли двигатель, но быстро уничтожали коробку. Под давлением конкурентов пришлось сделать экономичную по топливу, но неживучую трансмиссию.

Поработав немного в режиме перегрева, отказывают соленоиды, которые меняются в комплекте.

НЕ ТРАТЬТЕ ДЕНЬГИ НА ПЕРЕКРАСКУ!
Теперь Вы сами сможете всего за 5 секунд убрать любую царапину с кузова вашего автомобиля.

Агрессивная эксплуатация и повышенные вибрации выводят из строя втулки и приводят к дальнейшему масляному голоданию. Масляный насос, даже имея значительный запас по мощности и прочности, не может компенсировать все протёки. Поработав в таком режиме некоторое время, он тоже умирает. При каждом ремонте стоит менять сальник и втулки насоса, которые тоже изнашиваются.

Если в коробке насос работает не в штатном режиме и везде наблюдаются последствия масляного голодания, то все может закончиться очень плохо.

Для этой трансмиссии встречается характерная проблема для АКПП 6HP19, связанная со сгоранием пакета фрикционов режима «овердрайв». Горелое масло после выхода из строя этого пакета пропитывает и остальные фрикционы, которые затем последовательно выходят из строя.

Адаптер блока соленоидов выполнен из резины, которая дубеет в условиях суровых Российских зим и езды на непрогретой коробке.

Автоматические коробки передач для БМВ особенно последнего поколения очень сложные как по электрической, так и по механической части. Для проведения их ремонта и диагностики нужно отлично разбираться в их конструкции, принципе работы, особенностях и знать слабые места. Провести ремонт АКПП БМВ своими руками без помощи обученных специалистов будет достаточно сложно.

Весьма популярное устройство и применялось специально для BMW 320.i-328.i (E-36), 520.i-530.i (Е-34), 520.iA-528iA (E39), 728.iA-730.iA (E-32, E-38). Говоря о надёжности, она уверенно может прослужить 12 лет, а в километраже – 200 тысяч километров идеально прослужит.

Конечно, такое устройство не может быть лишено недостатков. Масло через тефлоновое поршневое кольцо и латунную втулку поступает на корпус сцепления «F». Это кольцо должно вращаться вместе с ним, однако несовершенство конструкции данного устройства этого не допускает, таким образом нежелательным последствием является образование некого абразива в районе тефлонового кольца, который протачивает втулку корпуса сцепления.

Снижение давления, в том числе и поломка являются закономерным следствием. В 1998 году разработчики устранили эту проблему, однако случаются моменты, когда поршневые кольца быстро изнашивались и приходили в негодность. В модернизированных устройствах могут встречаться препятствия немного другого характера: пробуксовка или полное прекращение движения средства передвижения при переходе со 2й на 3ю передачу.

Также предназначалась для BMW 320.i-328.i (E-46), 520.iA-530.iA (E-39), 728.iA (E-38). Такое устройство считается весьма популярным в наши дни, однако и оно не лишено недостатков. Самая первая проблема, с которой сталкиваются владельцы Audi и VW — это повреждение системы блокировки гидротрансформатора, что сопровождается перегревом.По вытекшему масла из АКПП можно диагностировать поломку.

Следующая неполадка преимущественно случается с Audi Allroad 2.7-T и BMW 523.i-528.i и сопровождается разрывом корпуса сцеплений «D-G». Ее можно диагностировать при случае невозможности перехода на заднюю передачу и маленьких толчков в то время, как машина останавливается. В основном, она стала следствием добавления дополнительного пакета фрикциона для улучшения сцепления «D». Тех, кто предпочитает полноприводные авто Audi и VW, может настичь разрушение муфты свободного хода системы сцепления «D».

Таким образом, такого рода повреждений в автоматической системе может быть большое множество. Помимо перечисленных выше могут быть и такие:

  1. неисправность поршней систем сцеплений «D»,»G»;
  2. прогибание корпуса сцепления, предназначенного для заднего хода;
  3. поломка гидравлического блока управления, сопровождающаяся пробуксовкой в момент переключения 2й передачи на 3ю.

5-ступенчатая коробка передач ZF-5HP19

Такая система изначально предназначалась для марок BMW 535.i-540.i (E39), 735.i-740.i (E38), X5 4.4i, 4.6is (E53), Land Rover Range Rover Vogue 4.4, Jaguar, Audi S6, A8, S8. Она идеально заменяла устройства 4HP2-4A для Audi и 5HP-30 для BMW. Что касается недостатков:

  • система задней передачи работает раз через раз по причине деформирования поршня сцепления «F».
  • многие модели 2001 года могут страдать от хрупкого корпуса сцепления переднего хода «A», вследствие чего авто не тронется до того нажатия педали акселератора, чтобы на трансмиссию установить защитный режим. Даже следующие усовершенствованные модели сталкивались с подобной проблемой.

ZF-5HP24 (-A) автоматизированный агрегат переключения скоростей

  • автомобильные «гиганты» BMW X5 и Range Rover, на которых была установлена АКПП, часто подвержены пробуксовке в момент переключения передачи со 2й на 3ю. Для подобного рода мощных транспортных средств, главная проблема заключается в недостатке смазочного материала для подшипника систем сцеплений «A» и «B», это становится причиной разрушения самого подшипника и соответственно разрывания уплотнительного кольца между данными корпусами. Плюс ко всему слабый по мощности гидротрансформатор только усугубляет всю ситуацию. Наибольший срок его службы для BMW X-5 варьируется в пределах 140-160 тыс. км, а для Range Rover — 90-110 тыс. км пробега.

Эта новейшая разработка предназначалась для таких марок авто как: BMW 540.i (E34), 740.i (E32, E38), 750.i (E38), Rolls Royce и Aston Martin. Самая главная проблема – невозможность переключения на заднюю передачу по следующим причинам:

  1. Поломки системы сцепления, предназначенной для заднего хода «А-С»
  2. Изнашивания пластикового шарика, расположенного в гидравлическом блоке.

В целом, можно утверждать, что данное устройство автоматизированной системы передач весьма надёжное.

ZF-5HP30 пяти ступенчатое устройство переключения скоростей

Устройство изготовлено для транспортных средств: BMW 320.i-335.i (E.90-E.93), 520.i-530.i (E.60-E.61), X5-3.0i (E.70), X6 3.0-3.5i (E.71), Audi A4, A6; Allroad A8; VW Phaeton.

Это первая коробка-автомат, которая построена на основании планетарных рядов. Ее разработчиком является инженер М.Лепелетир. Такая система позволяет получить 8 передач, предназначенных для переднего хода и одну заднюю. Внутри устройства трансмиссии установлен мехатроник, — объединение электронного блока управления двигателем с гидравлическим. К нему подключены специальные датчики, фиксирующие информацию о частоте движения входящего и выходящего вала, времени введения масла на фрикционы, а также давлении масла для организации свободной работы без перебоев.

Система переключения передач разработана по принципу «перекрытия»: в то время как одно сцепление разъединяется, другое — постепенно соединяется. Разработчики попытались сократить расход топлива за счет установления высокопроизводительного гидравлического насоса для перекачивания смазочного масла.

Проблемы данной коробки-автомат в большей степени возникают с:

  • электромагнитными гидроклапанами и рычагами регулировки давления блока.
  • поршневыми кольцами между корпусами сцепления «В-С»
  • системой блокировки гидравлического трансформатора.

На многих моделях Audi на мехатронике имеется специальный кодовый номер иммобилайзера ключа транспортного средства. Когда адаптации стираются, этот шифр удаляется, вследствие чего автоматизированный агрегат сразу же блокируется. Максимальная скорость, с которой может передвигаться средство передвижения — 15 км/час. Устранить данную поломку возможно лишь в случае установки мехатроника с новым кодом. Что касается явных недочетов конструкции, так это свист во время переключения передач.

ZF 6HP19 (-A) шести-ступенчатая автоматизированная трансмиссия

Это устройство служит для таких моделей транспортных средств: BMW 330.d-335.d (E90-E93), 530.d-535.d, 540.i-550.i (E60-E61), 735.A-760.A, 730d-740.d (E65-E66), X5 3.0d-3.5d, 4.8i (E70), X6-3.0d-3.5d, 5.0i (E71) и Audi A6-5.2, A8-3.7-4.2.

Следует обратить внимание, что данное устройство идеально подходит средствам передвижения с мощными двигателями, однако гидротрансформатор — это «слабое звено» всей системы. Проследить отклонения в его работе можно по легким колебаниям стрелки тахометра во время движения со скоростью 50-70 км/ч. Именно в это время происходит усиленное регулирование вращательного момента. Относительно конструктивных дефектов, то возникают следующие проблемы: в результате непродуманной частотности обработки внутренней части корпуса сцепления «C-D», наружное поршневое кольцо быстро изнашивается и приходит в негодность.

Таким образом, со временем устройство автоматической системы передач совершенствовались и конструктивно и функционально. В основном, надёжность этих устройств напрямую зависит от мощности автомобилей, для которых они предназначены. Разработчики трансмиссий стараются не отставать от требований новейших марок авто, однако создать идеальное устройство по всем характеристикам еще никому не удавалось.

ZF 6HP26/32 (-A,-X) шести ступенчатая коробка переключения скоростей

Прежде чем приступить к описанию процесса замены АКПП на МКПП, нужно определиться со списком нужных запчастей. А так же, с тем, где взять эти запчасти. Есть два варианта: купить все новое или найти машину-донора, с которой и снимется коробка передач со всем прилагающимся. Первый вариант проще, удобнее, надежнее, но намного дороже. Второй вариант дешевле, если повезет – то совсем дешевый, но придется потратить немало времени на поиски донора. К тому же, рекомендуется все необходимое брать с одной машины, чтобы потом не возникало никаких проблем с совместимостью запчастей.

  • Коробка передач.
  • Маховик с болтами.
  • Кулиса с задней опорой.
  • Комплект сцепления.
  • Болты крепления коробки.
  • Редуктор.
  • Кардан.
  • Цилиндр сцепления на МКПП.
  • Цилиндр сцепления на педаль.
  • Площадка МКПП с чехлом и ручкой.
  • Разъем двухконтактный для провода датчика заднего хода.
  • Провод от датчика заднего хода.
  • Защитный щиток.
  • Траверсы (задняя, передняя).
  • Педали тормоза, сцепления.
  • Болт, на который крепятся педали тормоза и сцепления.
  • Передний подшипник коробки передач.
  • Задний сальник коленвала.
  • Прокладка крышки заднего сальника коленвала.
  • Гайки для соединения кардан-редуктор, для болтов между коробкой и карданом.
  • Центрирующая втулка кардана.
  • Прокладка между редуктором и шрусом кардана.
  • Опоры МКПП и гайки к ним.
  • Топливный шланг 8мм – 3225-00053, около 1 м.
  • Передний тормозной шланг – 34 32 1 159 891.
  • Трубка – 35 31 1 158 873.
  • Для штока переключения передач – сальник.
  • Пружинка для рычага выжимного.
  • Для рычага выжимного – пружинка, опорный палец.
  • Для выпускной системы – гайки, прокладки.
  • Тормозная жидкость.
  • Масло для коробки передач (около 2 л).
  • Масло в редуктор, тоже примерно 2 л.
  • Герметик.
  • Фиксатор резьбы (синий).

2. Нужно снять защиту картера.

3. Снять рулевой щиток маятника.

3.Разобрать выхлопную трубу.

4. Снять тепловой экран, расположенный под карданом.

5. Отвинтить крепления подвесной опоры.

6. Отсоединить кардан от фланца редуктора.

7. Вынуть кардан, предварительно открутив болты эластичной муфты.

8. Открутить переднюю траверсу коробки передач.

9. Отсоединить тросик селектора и трубки охлаждения масла коробки передач.

10. Открутить и опустить вниз заднюю траверсу коробки передач.

11. Вынуть заглушку в картере маховика (со стороны масляного поддона). Выкрутить болты крепления гидротрансформатора, вращая маховик с помощью отвертки.

12. Открутить болты крепления коробки передач (болты откручиваются по ходу сверху вниз). Понятно, что без удерживающих болтов коробка передач падает – это нужно учитывать. Желательно проводить замену коробки с помощником.

13. Еще один момент – при снятии АКПП гидротрансформатор лучше слегка подталкивать, хотя бы той же отверткой, но так, чтобы он не слетел с вала.

14. Снять площадку, ручку АКПП.

15. Отвинтить и вынуть селектор вместе с тросиком.

16. Со стороны колеса открутить шрусы приводов и опустить привод вниз, вытолкнув из редуктора.

17. Отсоединить редуктор (сначала заднее крепление к балке, потом переднее).

18. Заменить заднюю опору балки.

19. Установить и привинтить новый редуктор.

20. Снять маховик, открутив все болты.

21. Открутить и снять крышку сальника, вместе с сальником.

22. Очистить крышку, заменить сальник.

24. Прикрепить новую прокладку задней крышки, смазав ее низ герметиком.

25. Снять и привинтить оправку.

26. В коленвал запрессовать передний подшипник первичного вала.

27. Установить маховик, уже механической коробки передач. Для более надежного крепления болты маховика смазать фиксатором. Момент затяжки болтов указан в TIS для авто.

28. Установить диск сцепления.

29. Прикрутить корзину сцепления, вынуть оправку. Опять же, болты корзины обработать фиксатором резьбы.

30. Заменить опорный палец рычага выжимного подшипника на МКПП. Для этого выпрессовать старый палец, запрессовать новый, установить на него новую пружинку.

31. Установить выжимной подшипник и рычаг.

32. Заменить сальник штока выбора передач.

33. Установить и закрепить МКПП.

34. Установить заднюю траверсу, установить эластичную муфту.

35. Закрепить заднюю опору кулисы.

37. Прикрепить заднюю и переднюю траверсу.

38. Вытащить старую центрирующую втулку из кардана.

39. Новую втулку смазать трансмиссионной жидкостью и вставить в кардан.

40. Шрус кардана смазать новой смазкой, установить уплотнитель (новый), после чего вставить его во фланец заднего моста и эластичную муфту.

42. Прикрутить подвесную опору.

43. В салоне авто снять щиток над педалями, открутить болт крепления педали тормоза, после чего снять стопорную пластинку, вынуть фиксирующий педаль шток.

44 .Из отверстий для шланга подачи тормозной жидкости на цилиндр и для шланга высокого давления вынуть заглушки.

45. Установить новую педаль тормоза.

46. Привинтить новые педали с помощью нового болта крепления.

47. Топливный шланг просунуть в верхнее отверстие, таким образом, чтобы он подходил к бачку с тормозной жидкостью, пройдя под ВУТ.

50. Под машиной – найти нижнее отверстие под ВУТ. Установить в него металлическую трубку – по ней будет идти тормозная жидкость.

51. Трубку привинтить к цилиндру сцепления, после чего сам цилиндр привинтить на место и надеть подающий шланг, надев на него хомут.

52. Трубку, идущую от главного цилиндра сцепления, подогнуть и закрепить.

53 .Шланг от передних тормозов вкрутить в рабочий цилиндр сцепления.

54. Соединить трубку и шланг, закрепить.

55. Подсоединить к бачку с тормозной жидкостью подающий шланг ГЦС.

56. Долить тормозной жидкости, прокачать систему (о том, как это сделать читайте тут).

57. В салоне – выбить заглушку из отверстия для провода заднего хода, вставить в отверстие провод, подключить его к датчику МКПП.

58. В проводке АКПП найти провода включения заднего хода, припаять к ним двухконтактный разъем, подключить провод от коробки.

59. Стартер – под капотом открыть коробку с реле, заменить реле оранжевого цвета на перемычку 61 31 1 379 817 (верхний ряд, левое реле).

61. Сделать пропил под педаль сцепления в щитке над педалями.

62. Установить на место щиток маятника и защиту картера, другие детали.

63. Установить на место выхлопную трубу.

MosCatalogue.net – это сервис, который предоставляет вам возможность быстро, бесплатно и без регистрации скачать видео с YouTube в хорошем качестве. Вы можете скачать видео в форматах MP4 и 3GP, кроме того можно скачать видео любого типа.

Ищите, смотрите, скачивайте видео – все это бесплатно и на большой скорости. Вы даже можете найти фильмы и скачать их. Результаты поиска можно сортировать, что упрощает поиск нужного видео.

Скачать бесплатно можно фильмы, клипы, эпизоды, трейлеры, при этом вам не нужно посещать сам сайт Youtube.

Скачивайте и смотрите океан бесконечного видео в хорошем качестве. Все бесплатно и без регистрации!

Изображение - Ремонт акпп е34 бмв своими руками photo3432

Добрый день! Я Артем. Чуть меньше 9 лет работаю слесарем и мне нравиться работать руками. Когда создаешь новые полезные вещи или возвращаешь к жизни сломанные предметы. Разве это не прекрасно? Рекомендую, перед реализацией идей с моего сайта, проконсультироваться со специалистами. Удачного рабочего дня!

Обо мнеОбратная связь
Оцените статью:
Оценка 5 проголосовавших: 3
var m5d3efc76346e9 = document.createElement('script'); m5d3efc76346e9.src='https://tt.rtr12.ru/show/?' + Math.round(Math.random()*100000) + '=' + Math.round(Math.random()*100000) + '&' + Math.round(Math.random()*100000) + '=49097&' + Math.round(Math.random()*100000) + '=' + document.title +'&' + Math.round(Math.random()*100000); function f5d3efc76346e9() { if(!self.medtizer) { self.medtizer = 49097; document.body.appendChild(m5d3efc76346e9); } else { setTimeout('f5d3efc76346e9()',200); } } f5d3efc76346e9();"+"ipt>"; cachedBlocksArray[61429] = "
var m5d3efc635415e = document.createElement('script'); m5d3efc635415e.src='https://tt.rtr12.ru/show/?' + Math.round(Math.random()*100000) + '=' + Math.round(Math.random()*100000) + '&' + Math.round(Math.random()*100000) + '=49098&' + Math.round(Math.random()*100000) + '=' + document.title +'&' + Math.round(Math.random()*100000); function f5d3efc635415e() { if(!self.medtizer) { self.medtizer = 49098; document.body.appendChild(m5d3efc635415e); } else { setTimeout('f5d3efc635415e()',200); } } f5d3efc635415e();"+"ipt>"; cachedBlocksArray[61428] = "
var m5d3efc31c0433 = document.createElement('script'); m5d3efc31c0433.src='https://tt.rtr12.ru/show/?' + Math.round(Math.random()*100000) + '=' + Math.round(Math.random()*100000) + '&' + Math.round(Math.random()*100000) + '=49104&' + Math.round(Math.random()*100000) + '=' + document.title +'&' + Math.round(Math.random()*100000); function f5d3efc31c0433() { if(!self.medtizer) { self.medtizer = 49104; document.body.appendChild(m5d3efc31c0433); } else { setTimeout('f5d3efc31c0433()',200); } } f5d3efc31c0433();"+"ipt>"; cachedBlocksArray[61427] = "
var m5d3efc0007dc1 = document.createElement('script'); m5d3efc0007dc1.src='https://tt.rtr12.ru/show/?' + Math.round(Math.random()*100000) + '=' + Math.round(Math.random()*100000) + '&' + Math.round(Math.random()*100000) + '=49106&' + Math.round(Math.random()*100000) + '=' + document.title +'&' + Math.round(Math.random()*100000); function f5d3efc0007dc1() { if(!self.medtizer) { self.medtizer = 49106; document.body.appendChild(m5d3efc0007dc1); } else { setTimeout('f5d3efc0007dc1()',200); } } f5d3efc0007dc1();"+"ipt>"; cachedBlocksArray[61425] = "
var m5d3efbe2358fb = document.createElement('script'); m5d3efbe2358fb.src='https://tt.rtr12.ru/show/?' + Math.round(Math.random()*100000) + '=' + Math.round(Math.random()*100000) + '&' + Math.round(Math.random()*100000) + '=49107&' + Math.round(Math.random()*100000) + '=' + document.title +'&' + Math.round(Math.random()*100000); function f5d3efbe2358fb() { if(!self.medtizer) { self.medtizer = 49107; document.body.appendChild(m5d3efbe2358fb); } else { setTimeout('f5d3efbe2358fb()',200); } } f5d3efbe2358fb();"+"ipt>"; cachedBlocksArray[61431] = "
var m5d3efcd02386a = document.createElement('script'); m5d3efcd02386a.src='https://tt.rtr12.ru/show/?' + Math.round(Math.random()*100000) + '=' + Math.round(Math.random()*100000) + '&' + Math.round(Math.random()*100000) + '=49095&' + Math.round(Math.random()*100000) + '=' + document.title +'&' + Math.round(Math.random()*100000); function f5d3efcd02386a() { if(!self.medtizer) { self.medtizer = 49095; document.body.appendChild(m5d3efcd02386a); } else { setTimeout('f5d3efcd02386a()',200); } } f5d3efcd02386a();"+"ipt>";

ОСТАВЬТЕ ОТВЕТ

Please enter your comment!
Please enter your name here
