ПРЕДУПРЕЖДЕНИЕ
Время промывки уплотнительных колец в изопропиловом спирте не более 20сек с последующей продувкой воздухом.

11. Собирайте главный тормозной цилиндр в порядке, обратном разборке. При этом все детали смажьте тормозной жидкостью.

Рис. 8.5. Главный тормозной цилиндр с тормозным бачком автомобили ваз 2108, ваз 2109, ваз 21099:
1 — корпус главного тормозного цилиндра; 2 — уплотнительное кольцо низкого давления; 3 — поршень привода контура левый передний-правый задний тормоз; 4 — распорное кольцо; 5 — уплотнительное кольцо высокого давления; 6 — прижимная пружина уплотнительного кольца; 7 — тарелка пружины; 8 — возвратная пружина поршня; 9 — шайба; 10 — стопорный винт; 11 — поршень привода контура правый передний-левый задний тормоз; 12 — соединительная втулка; 13 — тормозной бачок: 14 — датчик аварийного уровня тормозной жидкости; А — зазор

Детали главного тормозного цилиндра автомобилей ваз 2108, ваз 2109, ваз 21099:
1 — корпус главного тормозного цилиндра; 2 — уплотнительное кольцо низкого давления; 3 — поршень привода контура левый передний-правый задний тормоз; 4 — распорное кольцо; 5 — уплотнительное кольцо высокого давления; 6 — прижимная пружина уплотнительного кольца; 7 — тарелка пружины; 8 — возвратная пружина поршня; 9 — шайба; 10 — стопорный винт; 11 — поршень привода контура правый передний — левый задний тормоз; 12 — уплотнительная прокладка

Когда нужно менять главный тормозной цилиндр?
Главный тормозной цилиндр подлежит замене, при:
1. Появлении на нем различного рода сквозных трещин, а так же глубоких сколов, и деформаций, в связи со всеми этими неисправностями может наблюдаться:
• Вытекание тормозной жидкости из цилиндра, цилиндр в таком случае будет замаслен.
• А так же может наблюдаться очень быстрое снижение уровня тормозной жидкости, которая находится в тормозном бачке.

2. И ко всему этому, при неисправности тормозного цилиндра, педаль тормоза у автомобиля при нажатии на нее, в буквальном смысле может проваливаться, и за счет этого эффективность тормозной системы у автомобиля, снизится во много раз.

Примечание!
Всю работу по замене тормозного цилиндра от начала и до конца, лучше производить с помощником!

Снятие:
1) Сперва рукой отсоедините от датчика уровня тормозной жидкости, который находится на крышке тормозного бачка, колодку с проводами.

Примечание!
Перед тем как начать отсоединять колодку проводов от датчика, сперва прочтите пункт «Важно», который располагается в самом низу этой статьи!

2) Далее когда колодка проводов будет отсоединена от датчика, рукой отверните крышку бачка, и после чего снимите ее с двигателя автомобиля.

3) Теперь при помощи шприца, или же резиновой груши, выкачайте всю тормозную жидкость из тормозного бачка, до того пока он полностью не опустошится.

4) Затем воспользуйтесь гаечным ключом, и после чего отверните им четыре штуцерные гайки, которые крепят тормозные трубки к цилиндру.

Примечание!
Одной тормозной трубки на фото выше к сожалению не видно, но что бы вам было более понятней ее местонахождение, то знайте одну простую вещь, все трубки которые подсоединены к главному тормозному цилиндру, располагаются параллельно друг другу!

5) Следом когда все гайки будут откручены, отведите четыре тормозные трубки, от отверстий цилиндра.

6) Далее не убирая из рук гаечного ключа, отверните при помощи него правую и левую гайку, которые крепят тормозной цилиндр, к вакуумному усилителю.

7) И после чего снимите главный тормозной цилиндр, совместно с бачком, с двигателя автомобиля.

8) А в завершение операции, когда тормозной цилиндр будет снят, при помощи отвертки подденьте тормозной бачок с двух сторон, и после чего снимите его с цилиндра.

Примечание!
Под тем местом под которым тормозной бачок устанавливается в цилиндр есть две втулки, которые при их деформации, а так же сильной испорченности нужно заменять на новые!

Установка:
1) В начале на новый главный тормозной цилиндр, установите тормозной бачок.

2) А после этого совместно с бачком установите цилиндр на свое место, закрутив для этого две гайки которые его крепят.

3) Теперь подготовьте небольшую емкость, или же обычную тряпку, и после чего подставьте «Подложите» ее под тормозной цилиндр.

4) Далее залейте в бачок до отметки «MAX» тормозную жидкость, и после этого закройте пальцами все четыре отверстия тормозного цилиндра, для того что бы из них не вытекала жидкость.

5) Следом попросите вашего помощника сесть за водительское кресло, и пусть он медленно понажимает несколько раз на педаль тормоза, до того пока из отверстий тормозного цилиндра, не начнет течь тормозная жидкость.

6) Затем пусть помощник продолжит удерживать педаль тормоза в нажатом состоянии, а вы в это время резкими движениями подсоедините сперва первые две трубки к передним отверстиям цилиндра, а затем задние две, и после чего заверните гайки крепления этих трубок, до упора.

7) И в завершение операции, установите на тормозной бачок его крышку, и после чего заверните ее до упора, а после закручивания подсоедините колодку проводов к ее датчику.

8) После всех законченных операций сядьте в машину, и попробуйте нажать несколько раз на педаль тормоза, ход у педали при этом должен быть жестким, но если же ход у педали мягкий то в таком случае, вместе с помощником прокачайте тормозную систему вашего автомобиля. (Как прокачать тормозную систему у автомобиля, см. в статье: «Прокачка тормозов»)

Важно!
Пока вы будете производить замену тормозного цилиндра, постарайтесь заблаговременно до начала отсоединение колодки проводов, от датчика уровня тормозной жидкости, с аккумуляторной батареи скинуть клему «-», а в завершение операции после того как колодка проводов будет подсоединена обратно к датчику, установите клему на свое место! (Как скинуть клему «-», см. в статье «Замена аккумулятора», пункт «1», на свое место клема устанавливается в обратном порядке снятию)

В переводе с тюркского языка тормоз (turmaz) означает подкладку под колеса арбы. Мы уже прошли по эволюционной линейке развития транспорта, и в современном автомобиле тормозная система не ограничивается одной только подкладкой под колёса авто.

Тормозная система автомобиля сегодня – это сложнейшая система механических и электронных узлов и деталей, которые предназначены для замедления движения или остановки транспортного средства. Тормоза — это наша безопасность, поэтому своевременное обслуживание и ремонт тормозной системы – по умолчанию приоритетное понятие.

Основным звеном в тормозной системе является главный тормозной цилиндр.

Ремонт главного тормозного цилиндра естественным образом подразумевает знание его устройства. Являясь главным механизмом, приводящим в действие тормоза, главный тормозной цилиндр, по сути, устроен просто. Как и всё гениальное.

Основными компонентами его являются: поршни, приводящие в действие контуры передних и задних тормозов, возвратные пружины и уплотнительные кольца. Главный тормозной цилиндр работает в паре с вакуумным усилителем.

Перед тем, как начинать ремонт тормозного цилиндра, необходимо знать, что узлы первичного и вторичного поршней не разбираются, а меняются в сборе новыми.

Первым признаком того, что главный цилиндр не в порядке, является низкая эффективность торможения либо слишком мягкий ход педали тормоза. Значит, пришла пора провести тщательную диагностику тормозной системы. И начать нужно с главного тормозного цилиндра.

На неисправности тормозов влияют многие факторы, и не факт, что причина кроется в главном цилиндре. Диагностика тормозов может подвести вас к необходимости проводить ремонт переднего тормозного цилиндра или ремонт заднего тормозного цилиндра. Но, как говорится, — вскрытие покажет.

Проверяем главный тормозной цилиндр

Проверка начинается с корпуса. В первую очередь проверяем следы подтекания тормозной жидкости на корпусе цилиндра, затем наличие трещин самого корпуса.

Затем переходим к проверке состояния уплотнительных элементов цилиндра. Уплотнители разбухли, значит приступаем к промывке главного тормозного цилиндра. Промывку нужно осуществлять спиртом. Виной всему является, скорее всего, неподходящая тормозная жидкость. Либо её сильное загрязнение.

Любой ремонт главного тормозного цилиндра подразумевает полную замену резино-технических изделий.

После промывки деталей они должны быть высушены сжатым воздухом. Зеркало самого цилиндра и поршни должны быть чистыми, без визуально видимых механических повреждений и ржавчины.

Герметичность главного тормозного цилиндра проверяется на стенде. Поэтому в гаражных условиях такая проверка исключена. Не допускается увеличенный зазор между поршнями и цилиндром, проверьте его в соответствие с параметрами мануала.

Вообще-то по наблюдениям и оценкам специалистов, ремонт главного тормозного цилиндра в гаражных условиях редко приводит к желаемому результату – повышение эффективности тормозов.

Рекомендация проста – проще заменить главный тормозной цилиндр в сборе, если речь не идёт лишь о замене резиновых уплотнителей.

При замене бачка главного тормозного цилиндра рекомендуется менять уплотнительные прокладки, предварительно слегка смазав их тормозной жидкостью.

При полной замене, или демонтаже для ремонта главного тормозного цилиндра, предварительно откачайте тормозную жидкость из бачка и заглушите трубопроводы.

Категорически запрещается ремонтировать регулятор давления главного тормозного цилиндра. Характеристики регулятора установлены производителем при изготовлении, поэтому регуляторы давления меняются в комплекте.

После ремонта тормозного цилиндра не забудьте провести прокачку тормозной системы.

Удачи вам при проведении ремонта главного тормозного цилиндра.

Тормозная система ВАЗ 2109

Надежность работы тормозов вашего автомобиля является неотъемлемой частью безопасного передвижения водителя и пассажиров. Своевременное диагностирование поломок системы и ремонт своими руками поможет сохранить узлы в рабочем состоянии на долгое время.

На авто ВАЗ 2109 установлена рабочая система тормозов у которой диагональное разделение контуров, это увеличивает безопасность при движении авто. Работа переднего правого и заднего левого тормозных механизмов обеспечивается одним контуром гидропривода тормозов, правого заднего и левого переднего – другой тормозной контур.
При несвоевременном отказе одного контура в системе тормозов можно использовать второй, при этом он обеспечивает достаточную эффективность в работе. Гидравлический привод тормозов включает вакуумный усилитель поз. 6, двухконтурный регулятор поз. 9 давления задних тормозов.
Ручной тормоз обеспечивает торможение задних колес.Ремонт любого тормозного узла авто ВАЗ 2109 выполняется после обнаружения неисправностей.

Если на авто ВАЗ 2109 стала меньше 1,5 мм толщина фрикционных накладок, заклепочное соединение с основанием стало слабым, на поверхностях накладок имеются сколы или глубокие царапины их необходимо снять.

Совет: Колодки нужно менять с каждой стороны попарно. Нельзя устанавливать старые детали, что может привести к неравномерному торможению. Это особенно опасно для передне-приводных автомобилей.

• Автомобиль фиксируется а неподвижном состоянии.
• Отсоединяется аккумуляторная батарея.
• Проверяется уровень жидкости тормозной. Для того чтобы она не пролилась при сдавливании поршней ее нужно откачать до отметки ниже «МАХ».
• Снимается колесо.
• От грязи очищаются поверхности суппорта и тормозного диска.
• На стойке из кронштейна вынимается уплотнитель, который еще служит и держателем тормозного шланга.
• Отгибаются усики стопорной шайбы болта фиксации направляющего пальца.
• Откручивается болт и откидывается корпус.
• Снимаются тормозные колодки.
• При замене колодок штангенциркулем проверяется толщина фрикционных накладок, она не должна быть меньше 1,5 мм.
• Сборка выполняется в обратной последовательности.

Ремонт основного тормозного цилиндра на ВАЗ 2109 чаще всего не приводит к нужному результату. Поэтому его нужно поменять на новый.
Итак:

• Автомобиль обесточивается. Отсоединяется от аккумуляторной батареи минусовая клемма.
• От датчика, указывающего уровень тормозной жидкости, отсоединяется колодка с проводами.
• Ослабляется затяжка тормозных трубок, не выкручивая их.

Замена главного тормозного цилиндра

• Отворачиваются гайки фиксации к вакуумному усилителю главный тормоз, выкручиваются и отсоединяются тормозные трубки.
• Со шпилек снимается тормозной цилиндр.
• При необходимости удаляется бачок с жидкостью для тормозов. Для этого нужно медленно раскачивая вынуть ножку устройства из втулки посадочного гнезда.
• После проведения осмотра, устранения дефектов или замены цилиндр устанавливается на место.
• После установки нового узла гайки можно полностью затянуть.
• Бачок ставится на место, заливается тормозная жидкость до метки «МАХ».
• Вытесняется весь находящийся там воздух. Для этого отверстие для установки передних тормозных трубок закрываются пальцами. Помощник аккуратно нажимает на тормоз, что создает давление в системе до выхода из отверстий воздуха.
• Не опуская педаль тормоза при появлении жидкости одеваются и закручиваются тормозные трубки.
• Аналогично подсоединяются задние трубки.
• Работа заканчивается прокачкой тормозов.

Подтеки на тормозном щитке или внутренней стороне колес чаще всего указывают на плохое состояние манжет, реже на выход со строя поршня – образование на нем царапин, послуживших причиной нарушения герметизации.
Ремонт тормозного цилиндра возможен, но чаще всего его нужно заменить.

• Автомобиль ВАЗ 2109 ставится на первую передачу, снимается колесо.
• Удаляются барабан и колодки тормозные, которые можно только разъединить, при этом снимается верхняя стяжка пружины.
• Металлической щеткой от грязи очищаются болты, фиксирующие цилиндр к тормозному щитку и тормозную трубку. Ослабляется затяжка болтов.
• Тормозная трубка глушится резиновым колпачком или кусочком дерева.
• Трубка полностью откручивается.
• Откручиваются болты крепления тормозного цилиндра, при этом он придерживается рукой с обратной стороны. Деталь снимается.
• Новый цилиндр устанавливается в обратной последовательности.
• После окончания работ необходимо задний тормозной контур прокачать.

Если в процессе ремонта происходило снятие или разборка элементов тормозной системы: усилителя вакуумного, цилиндров тормозных или магистрали в систему может попасть воздух. При замене элементов в одном контуре можно прокачивать только в этом контуре, в остальных случаях: при снятии главного цилиндра или замены тормозных трубок вся система требует прокачки.
При выполнении работ нужна помощь другого человека, тормозная жидкость, резиновая и виниловая трубки, пластиковая бутылка.
Последовательность прокачки:

• Правое заднее и левое переднее колесо;левое заднее и правое переднее:

1. Со всех штуцеров снимаются колпачки. Ослабляется их затяжка.
2. Новая жидкость заливается в бачок.
3. Помощник должен от семи до девяти раз нажимать на тормозную педаль, чтобы

Увеличить давление в системе:

• Продолжая давить педаль в пол, на штуцер одевается резиновый шланг, ослабевается его затяжка, из системы выпускается воздух вместе с тормозной жидкостью. По выходящим в пластиковую бутылку пузырькам воздуха его хорошо заметно. Шланг одним концом опускается в жидкость, как показано на фото.

Прокачка тормозов ВАЗ 2109

• Штуцер заворачивается и давление нагоняется снова.
• Данная операция проводится до прокачки всей системы пока весь воздух не выйдет из нее. Во время прокачки проверяется периодически уровень жидкости в бачке.
• Протягиваются все штуцера и для предохранения от загрязнения одеваются резиновые колпачки.
• Тормозная жидкость меняется при ухудшении ее смазывающих свойств. В дальнейшем это приводит к увеличенному износу цилиндров калипера в системе тормозов, выталкивающих тормозные колодки и прижимающих их к ротору. Инструкция рекомендует выполнять замену тормозной жидкости через два или три года

Совет: При работе с жидкостью нужно быть очень осторожным. Ядовитый состав необходимо сразу смыть с мылом теплой водой. Доливая в бачок следите, чтобы раствор не попал на пластик.

• Во время прокачки тормозов происходит вытеснение из системы воздуха, при замене старой жидкости на новую прокачка продолжается до тех пор пока из штуцеров не будет идти чистая жидкость.
• Сливать старую нужно со всех колес, крест накрест. Во время работы необходимо периодически доливать тормозную жидкость.

Ремонт устройства заключается в замене изношенного механизма на новый после снятия его с авто ВАЗ 2109. Повреждениями могут быть: износ фиксирующих зубьев, заклинивание или поломка рычага, выход со строя фиксирующего механизма.
Итак:

• Отключается аккумуляторная батарея.
• Под автомобилем откручиваются гайки, фиксирующие уравнитель к тросу привода, сначала отворачивается контргайка, затем регулировочная.
• С тяги рычага ручника снимается уравнитель.
• В салоне автомобиля удаляется вся декоративная обшивка между передними сидениями. Снимается пластиковая крышка туннеля, перед этим с рукоятки для переключения скоростей снимается чехол. Удаляется люк в туннель.
• В сторону отодвигается ковролин.
• С оси снимается стопорное кольцо, тяга привода.

Ремонт рычага привода ручника

• При необходимости откручивается и удаляется рукоятка, меняется стяжная пружина.
• Сборка механизма выполняется в обратной последовательности.

Механизм на авто ВАЗ 2109 меняется после подтверждения его неработоспособности. В других случаях демонтаж узла вакуумного усилителя выполняется при ремонте кузова.
Работа выполняется под капотом и в салоне авто:

• От усилителя тормозов отсоединяется вакуумный шланг.
• Разъединяются датчик уровня тормозной жидкости и колодка с питающими проводами.
• Затем работы выполняются в салоне автомобиля. С пальца, который соединяет педаль тормоза и тягу вакуумного усилителя, снимается стопорная скоба. Детали разъединяются.
• Под капотом откручиваются гайки, фиксирующие главный тормоз цилиндра. Снимается цилиндр, отводится в сторону.

Совет: Необходимо следить, чтобы тормозные трубки не были деформированы .

• Откручиваются гайки, удерживающие кронштейн и усилитель к кузову авто, снимается все в сборе.
• После проведения ремонтных работ сборка выполняется в обратной последовательности.

Неисправность вакуумного усилителя определяется затруднительным ходом педали тормоза. Это ухудшает качество торможения и в конечном итоге может влиять на безопасность управления автомобилем.
Перед заменой старого усилителя необходимо проверить его работу и работу обратного клапана.
Работоспособность механизма проверяется путем нажатия несколько раз на педаль тормоза. Это создаст повышенное давление в системе.
Педаль тормоза должна занять верхнее положение. При не опущенной педали запускается двигатель.
При отсутствии неисправностей педаль опускается в пол. В противном случае необходимо проверить герметичность обратного клапана и качество соединения шланга.

• Проверяется герметичность в месте соединении шлангов и штуцером на трубе для впуска и обратным клапаном.
• Проверяется проверка самого клапана. Перед этим шланг отсоединяется, а с помощью отвертки клапан снимается с усилителя.
• На штуцер натягивается герметичная груша, сдавливая которую выпускается через клапан воздух. После отпускания груши если она не разжалась, значит клапан в хорошем состоянии, держит вакуум. В другом случае его нужно поменять.

Распределение нагрузки, другими словами по тормозным цилиндрам тормозной жидкости, при поворотах производит регулятор давления тормозов ВАЗ 2109.
Появление заносов кузова при торможении может говорить о неисправности регулятора, при рабочем состоянии остальных узлов:

• Упругий рычаг необходимо отсоединить от балки задней подвески. Для чего снимается стопорное кольцо, затем извлекаются палец и серьга.
• Все тормозные трубки специальным ключом отсоединяются от регулятора. После отсоединения все трубки нужно промаркировать. Это облегчит работу при сборке узла. Для того чтобы не было утечки масла глушатся все отверстия.
• Снимается кронштейн со шпилек на кузове вместе с регулятором.
• Отсоединяется регулятор от кронштейна и на его место ставится новый.
• Сборка выполняется в обратном порядке.

Периодическое обслуживание и своевременный ремонт всех узлов тормозной системы обеспечит надежность и безопасность автомобиля ВАЗ 2109. Как правильно выполнять ремонтные работы можно посмотреть на видео.

10. Перед сборкой главного тормозного цилиндра промойте все детали чистой тормозной жидкостью. Не допускайте попадания на детали минеральных масел, бензина, керосина или дизельного топлива, так как даже остаточные следы этих жидкостей могут привести к разрушению резиновых манжет.

ПРЕДУПРЕЖДЕНИЕ
Время промывки уплотнительных колец в изопропиловом спирте не более 20сек с последующей продувкой воздухом.

11. Собирайте главный тормозной цилиндр в порядке, обратном разборке. При этом все детали смажьте тормозной жидкостью.

Рис. 8.5. Главный тормозной цилиндр с тормозным бачком автомобили ваз 2108, ваз 2109, ваз 21099:
1 – корпус главного тормозного цилиндра; 2 – уплотнительное кольцо низкого давления; 3 – поршень привода контура левый передний-правый задний тормоз; 4 – распорное кольцо; 5 – уплотнительное кольцо высокого давления; 6 – прижимная пружина уплотнительного кольца; 7 – тарелка пружины; 8 – возвратная пружина поршня; 9 – шайба; 10 – стопорный винт; 11 – поршень привода контура правый передний-левый задний тормоз; 12 – соединительная втулка; 13 – тормозной бачок: 14 – датчик аварийного уровня тормозной жидкости; А – зазор

Детали главного тормозного цилиндра автомобилей ваз 2108, ваз 2109, ваз 21099:
1 – корпус главного тормозного цилиндра; 2 – уплотнительное кольцо низкого давления; 3 – поршень привода контура левый передний-правый задний тормоз; 4 – распорное кольцо; 5 – уплотнительное кольцо высокого давления; 6 – прижимная пружина уплотнительного кольца; 7 – тарелка пружины; 8 – возвратная пружина поршня; 9 – шайба; 10 – стопорный винт; 11 – поршень привода контура правый передний – левый задний тормоз; 12 – уплотнительная прокладка

При диагностике тормозной системы особое внимание уделяется главному тормозному цилиндру. Ведь именно он ответственен за эффективность торможения и от его исправности зависит функциональность всей тормозной системы.

Главный тормозной цилиндр

Проверить и своевременно провести ремонт всех важных узлов и агрегатов тормозной системы можно в условиях собственного гаража. Вначале, не мешает вспомнить, что такое главный цилиндр и из чего он состоит.

Главный тормозной цилиндр входит в состав двухконтурной тормозной системы и является одной из составляющей ее гидравлического привода. Гидравлический привод, помимо цилиндра, включает в себя педаль управления тормозом, вакуумный усилитель, расширительный бачок, рабочие цилиндры и систему шлангов и трубопроводов для тормозной жидкости.

Прежде, чем снимать и разбирать главный цилиндр, необходимо провести диагностику тормозной системы. Как правило, основной неисправностью цилиндра является неравномерное распределение тормозной жидкости по рабочим контурам системы. Это может возникнуть в результате «завоздушивания» системы либо в результате утечки жидкости. В результате, давление распределяется по контурам неравномерно и колеса срабатывают с разной интенсивностью.

Диагностика главного тормозного цилиндра:

1. Горит контрольная лампа – индикатор неисправности системы.
2. Корпус цилиндра проверяется на наличие потеков тормозной жидкости. Проверяется соединение с контурами.
3. Проверяется наличие механических повреждений корпуса цилиндра.
4. Замеряется давление в контурах. Для этого к отверстиям контуров подсоединяется манометр, показатели которого сравниваются с контрольными цифрами, указанными в руководстве по эксплуатации.

Ремонт главного тормозного цилиндра

После проведения диагностики можно приступать к разборке цилиндра. Для этого его нужно снять с автомобиля, предварительно открутив выходы контуров. Цилиндр разбирается и все детали промываются спиртом. Все резиновые детали необходимо заменить на новые. Для каждой модели цилиндров существует свой ремкомплект. Если в процессе разборки резиновые детали разбухли и деформировались, это сигнал того, что использовалась несоответствующая тормозная жидкость.

Зеркало цилиндра и поршень не должны иметь царапин и механических повреждений. В результате нарушения зеркала, цилиндр лучше полностью заменить на новый. Не следует разбирать и пытаться ремонтировать регулятор давления цилиндра. Этот узел имеет заводские регулировки, и менять его следует только в комплекте.

Важно! Перед снятием главного цилиндра тормозной системы вашего авто нужно слить из распределительного бачка абсолютно всю тормозную жидкость, а контурные трубопроводы заглушить. После ремонта и установки на место тормозного цилиндра, все без исключения трубопроводы подсоединяются на место, тормозная жидкость заливается в распределительный бачок и вся тормозная система прокачивается до полного удаления воздуха, который может случайно появиться в системе.

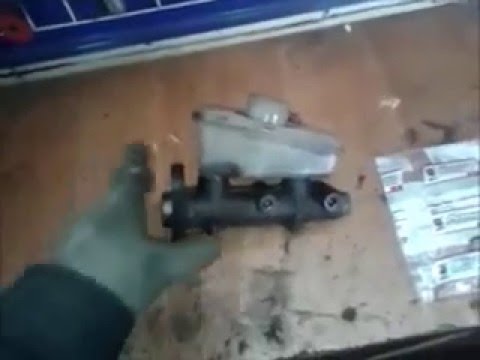

Видео ремонта главного тормозного цилиндра.

Главный тормозной цилиндр автомобилей ВАЗ 2108 и ВАЗ 2109 размещается под капотом с правой страны. Главная его функция – распределение тормозных усилий посредством создания равномерного давления тормозной жидкости по всей системе.

Обычно ГТЦ снимают с целью его ремонта или замены. Чаще всего поломки происходят в поршнях, манжетах, а чтоб их заменить, нужно разобрать ГТЦ.

1. Снять пробку бачка с тормозной жидкости и ДТОЖ, снять бачок с ТЖ, используя что-то деревянное, чтоб достать его из посадочного гнезда.
2. Чтоб тормозная жидкость не попала на электропроводку и другие элементы, под ГТЦ нужно подложить какую-нибудь ветошь. После этого специальным ключом, исключающим возможность «слизывания» граней, отключить патрубки.

ТЖ токсична, оставляет пятна на одежде, пластике, резине. На трубках лучше оставить метки краской или маркером.

1. Открутить две гайки, фиксирующие главный тормозной цилиндр с вакуумным усилителем на ВАЗ 2108. Снять цилиндр со шпилек.

После снятия тормозного цилиндра можно начинать разборку. Возможно, требуется замена только изношенных элементов главного тормозного цилиндра (резиновых уплотнителей, манжет, тормозных поршней). Поршни можно достать рукой или с помощью сжатого воздуха, подающегося в форсунку второй камеры (при закрытых отверстиях бачка). Если же на поверхности цилиндров есть царапины или задиры, нужно заменять ГТЦ полностью.

1. Трубки разместить так, чтоб они соответствовали маркировке, нанесенной ранее.
2. Пальцами закрыть отверстия для трубок на ГТЦ. Потребуется чья-то помощь. Кто-то должен в этот момент нажимать на педаль тормоза.

1. Во время нажатия на педаль из первых форсунок главного цилиндра должна вытекать ТЖ. В этот момент нужно закрутить тормозные трубки. Педаль тормоза все это время должна быть зажата.

После этого нужно только установить все детали на свои места, а затем проверить, работают ли тормоза.

•

Функция датчика скорости (ДС) в транспортном средстве – передать электрические импульсы на контроллер, который, руководствуясь поступившими .

Часто автовладельцы сталкиваются с неожиданно возникающей при движении на холостых оборотах вибрацией, большим сжиганием топлива. Причин появления .

Необходимость замены сальника коленвала ВАЗ 2108, 2109, 21099 обычно вызвана тем, что он начинает протекать или «брать масло». При этом .

Важным элементом газораспределительного механизма (ГРМ) является распределительный вал (на сленге автовладельцев «распредвал»). Его .

Главный тормозной цилиндр (ГТЦ) ВАЗ 2108-09 расположен под капотом автомобиля с правой стороны. Задача ГТЦ равномерно распределять тормозное усилие путем создания одинакового давления тормозной жидкости (ТЖ) на всех контурах.

Обычно ГТЦ снимают для ремонта его механизмов или полной его замены. Из строя чаще всего выходят поршни, манжеты, а для их замены необходимо снимать и разбирать главный тормозной цилиндр. Как показывает практика, обычно вопрос как снять и разобрать ГТЦ является проблемой для большинства автомобилистов.

В этой статье вы узнаете как правильно снимать и разбирать ГТЦ, чтобы сэкономить время, деньги и собственные силы. Итак, если вы готовы, можно начинать.

1. Выкрутите пробку бачка с тормозной жидкостью вместе с ДТОЖ, затем снимите бачок с тормозной жидкостью, аккуратно подденьте его чем-нибудь деревянным и достаньте из посадочного гнезда.

2. Подложите ветошь под ГТЦ, во избежание попадания ТЖ на электропроводку и прочие агрегаты, затем отключите патрубки, используя спецключ, который исключает возможность «слизывания» граней.

Внимание! Будьте аккуратны, жидкость токсична и может оставлять пятная на одежде, пластиковых и резиновых изделиях. Рекомендую пометить трубки краской или маркером, для того чтобы при сборке ничего не перепутать.

3. К вакуумному усилителю главный тормозной цилиндр ВАЗ 2108 крепится при помощи двух гаек.

4. Открутите гайки крепления и снимите со шпилек цилиндр.

Когда главный тормозной цилиндр снят можно приступать к разборке. При условии, что вы не собираетесь полностью менять ГТЦ, а лишь хотите поменять изношенные элементы (резиновые уплотнители, манжеты и тормозные поршни). Проверьте состояние деталей и в случае необходимости замените вышедшие из строя детали. Поршни достаются простым усилием руки или при помощи подачи сжатого воздуха в форсунку второй камеры, отверстия бачка при этом нужно закрыть. Перед сборкой убедитесь в отсутствии задиров и царапин на поверхностях цилиндров, если таковы имеются придется полностью менять ГТЦ ВАЗ 2108.

Если ремонт ГТЦ ВАЗ 2108 нецелесообразен и вы собираетесь полностью менять главный тормозной цилиндр, тогда оденьте на него тормозной бачок и установите все на место. Далее более детально о том, как установить новый ГТЦ на ВАЗ 2108.

1. Установите ГТЦ на место, затем налейте в бачок ТЖ.

2. Возьмите трубки и разместите их таким образом, чтобы они соответствовали своему месту согласно маркировке, которую вы нанесли при разборке.

3. Пальцами закройте отверстия под трубки на ГТЦ и попросите кого-нибудь медленно понажимать на педаль тормоза.

4. Во время надавливания на педаль, из первых форсунок главного цилиндра будет вытекать тормозная жидкость, именно в этот момент вам необходимо закрутить тормозные трубки. Помощник при этом не отпускает педаль тормоза.

Теперь можно сказать, что все готово. Осталось все собрать и проверить работоспособность тормозов.

Прежде чем поговорить о замене устройства, сначала следует разобраться в его сути. Что собой представляет этот самый главный тормозной цилиндр?

Это очень важный элемент тормозной системы автомобиля. Его основная задача заключается в преобразовании усилия нажатия на педаль тормоза в давление внутри тормозной системы.

Чаще всего определить неисправность ГТЦ можно по нескольким признакам:

Вам следует удостовериться, что виновником нарушения нормального функционирования тормозной системы выступает именно главный цилиндр. Сделать это легко, вам даже не придется ехать в сервисный центр и тратить на это деньги.

1. Зажмите педаль тормоза при выключенном силовом агрегате.
2. Заведите двигатель, не снимая при этом ногу с педали газа.
3. При нормальном функционировании ГТЦ проваливается под действием вакуума.
4. Если провал педали не происходит, потребуется провести более тщательную диагностику и восстановить работоспособность устройства.

Вероятнее всего, потребуется восстановить герметичность соединения обратного регулятора. Он находится на корпусе усилка впускного коллектора.

Перед многими автовладельцами при выходе из строя ГТЦ возникает вопрос — как именно выполнять ремонт главного тормозного цилиндра. Ведь существует два основных варианта:

• Приобрести новый ГТЦ;
• Использовать ремкомплект.

Для начала сориентируемся по ценникам.

Новый ГТЦ начального уровня качества

Новый ГТЦ высокого качества

Покупка ремкомплекта и его использование для восстановления функциональности тормозного цилиндра влечет за собой неравномерный износ старых и новых элементов, срыв колец и ряд других проблем. В связи с этим советуем устранять поломку методом полной замены ГТЦ, а не за счет ремкомплекта.

Для проведения демонтажных работ, которые повлекут за собой замену главного тормозного цилиндра, требуется подготовить определенный набор инструментов и материалов. В него входят:

• Тормозная жидкость;
• Инструмент для откручивания штуцеров;
• Плоскогубцы;
• Сухая ветошь;
• Щетка по металлу для зачистки контактов;
• Ключ на 17, 13 и 10 миллиметров;
• Устройство для натяжки пружин;
• Новый тормозной цилиндр.

Перед началом работ подготовьте себе площадку, где вы сможете разместить все снимаемые элементы. Записывайте или фотографируйте, либо как-то иначе фиксируйте, откуда был снят тот или иной агрегат. Это существенно упростит процедуру обратной сборки.

После всех подготовительных мероприятий можно приступать к работе.

1. Обязательно снимите минусовую клемму с аккумуляторной батареи вашего ВАЗ 2114. Без этого не начинается практически ни одна ремонтная или профилактическая работа на авто.
2. Поднимите капот, надежно его зафиксируйте.
3. С помощью шприца удалите остатки тормозной жидкости из емкости.
4. Открутите трубки подачи тормозной жидкости с помощью рожкового ключа. Отвинчивайте аккуратно, чтобы тормозная жидкость не попала на другие агрегаты подкапотного пространства.
5. В некоторых случаях резьба прикипает, из-за чего снять ее оказывается очень сложно. В такой ситуации советуем обработать резьбу с помощью тормозной жидкости и дать настояться ей некоторое время. Затем ключом на 10 миллиметров снимаются шланги.
6. Если и эти мероприятия не помогли, вам потребуется спецключ с зажимным болтом и накидной прорезью. Он крепится на гайке, зажимается болтом и проворачивает деталь.
7. Демонтировав патрубки тормозной жидкости, обязательно обозначьте их маркером или корректором, чтобы знать, какая трубка куда соединяется при обратной сборке.
8. Теперь нужно демонтировать главный тормозной цилиндр. Для этого первым делом демонтируйте две основные гайки, которые удерживают ГТЦ на усилителе.
9. Все, поврежденный элемент можно снять со своего посадочного места.

1. Зачистите места установки, дабы с новым цилиндром не возникло проблем уже в первые же месяцы эксплуатации.
2. Соблюдайте обратную последовательность сборки, чтобы не перепутать расположение тех или иных элементов.
3. Не зажимайте сильно шланги тормозной жидкости, иначе есть риск сорвать резьбу. Восстанавливать соединения — дело хлопотное.
4. Рекомендуется заменить используемую до ремонта тормозную жидкость, после чего обязательно прокачать тормоза.
5. Для прокачки вам потребуется помощь, так что договоритесь с товарищем заранее. Один будет аккуратно нажимать на тормоз из салона, а второй ожидать, когда из отверстий начнет выступать тормозная жидкость. В этот самый момент надо будет вернуть на места передние трубки.

Обязательно параллельно проверьте правильность работы вакуумного усилителя. Если он неисправен, потребуется его замена.

Опыт — дело полезное. Потому прислушайтесь к нескольким очень дельным советам, касающихся замены тормозного цилиндра и вмешательства в тормозную систему вообще.

Всегда помните, что любое вмешательство в тормозную систему требует обязательную прокачку тормозов после завершения работ. Игнорирование этого этапа может повлечь за собой серьезные последствия.

Как видите, самостоятельно провести работы по замене ГТЦ более чем реально. Это позволит сэкономить внушительную сумму денег, поскольку подобные услуги на профессиональных станциях технического обслуживания будут стоить минимум 1000 рублей. Причем это при идеальных раскладах и наличии хороших знакомых на СТО.

Оцените статью:
