Многие специалисты по обслуживанию холодильной техники SAMSUNG хорошо знакомы с проблемами холодильников серии RL33. В этой статье подробно рассматриваются некоторые характерные дефекты этих аппаратов и методы их устранения.

Источник питания (ИП) электронных модулей холодильников SAMSUNG серии RL33 выполнен по линейной схеме и формирует постоянные стабилизированные напряжения 5 и 12 В.

Принципиальная схема источника питания показана на рис. 1.

Рис. 1. Принципиальная схема источника питания холодильников SAMSUNG серии RL33

В его состав входят сетевой трансформатор, выпрямитель и интегральные стабилизаторы (выполнены, соответственно, на микросхемах типов 7805 и 7812).

Основной проблемой, связанной с отказами этого источника, является выход из строя стабилизатора напряжения канала питания 12 В. Естественно, одновременно с этим пропадает питание по каналу 5 В. Как ни странно, при этом чаще всего не перегорает предохранитель, стоящий между выходом вторичной обмотки трансформатора и входом выпрямительного моста. Стабилизатор напряжения 7812 из-за повышенной нагрузки перегревается и со временем выходит из строя. Его не спасает даже прикрепленный к корпусу относительно массивный теплоотвод. Данная проблема решается установкой нового радиатора с увеличенной площадью рассеивания (площадь должна быть увеличена, как минимум, в два раза). Расположение стабилизаторов напряжения на плате показано на рис. 2.

Рис. 2. Расположение микросхем стабилизаторов напряжения на плате электронного модуля

Справедливости ради отметим, что с целью повышения надежности ИП и оптимизации распределения нагрузок, на многих электронных модулях холодильников SAMSUNG указанные выше каналы питания разделены (силовой трансформатор имеет две отдельные обмотки, каждая из которых используется для питания отдельного стабилизатора).

На блок-схеме холодильника (см. рис. 3) видны все компоненты и узлы, подключенные к основному электронному модулю.

Рис. 3. Блок-схема холодильников SAMSUNG серии RL33

На схеме видно, что все ТЭН разморозки и крышки испарителя включены параллельно. Проверить исправность сразу всех ТЭН можно, если измерить их сопротивление, например, между контактом 3 разъема CN70 («N») и контактом 1 CN71 («DEFROST») — см. рис. 4.

Рис. 4. Контрольные точки на электронном модуле для проверки ТЭНов

Если ТЭН исправны, сопротивление между указанными точками должно составлять около 150 Ом. В случаях, если измеренное сопротивление выше, можно сделать вывод, что один из нагревательных элементов неисправен (обрыв). Например, при обрыве ТЭН испарителя сопротивление «жгута» нагревателей будет около 1,7 кОм.

Следует отметить, что в цепи питания ТЭН установлен внешний плавкий предохранитель. Поэтому, если при контроле целостности нагревателей на контактах электронного ‘модуля омметр покажет «обрыв», в первую очередь проверяют указанный предохранитель.

Для детальной проверки ТЭН необходимо снять крышку испарителя, после чего можно получить доступ к соединителям нагревателя испарителя и температурных датчиков (см. рис. 5).

Рис. 5. Внешний вид соединителей ТЭНов испарителя, а также температурных датчиков.

На рис. 6 показан внешний вид соединителя ТЭН крышки испарителя.

Рис. 6. Внешний вид соединителя ТЭНа крышки испарителя.

1. Потребляемая мощность ТЭН испарителя и крышки испарителя составляет 280 и 7 Вт соответственно.
2. Сопротивление ТЭН испарителя (в холодном состоянии) составляет 165. 170 Ом

Проверку внешних температурных датчиков можно выполнить, измерив их сопротивление непосредственно на ответной части соединителя (см. рис. 7).

Рис. 7. Проверка датчиков на соединителе

Для быстрого поиска контактов нужного датчика приведем соответствие цвета провода в этом жгуте наименованию подключенного элемента (снизу-вверх):

— коричневый (общий провод для всех датчиков и контактных групп);

— красный (выключатель дверцы холодильника);

— оранжевый (геркон воздушной заслонки);

— голубой или желтый (температурный датчик холодильной камеры);

— розовый (температурный датчик испарителя);

— темно-синий (температурный датчик морозильной камеры).

Это — не полный перечень температурных датчиков, используемых в холодильнике. Есть еще один датчик — он расположен непосредственно на основном электронном модуле и контролирует температуру окружающей среды (температуру в помещении, где установлен холодильник).

Возможности подобной проверки температурных датчиков ограничены, так как таким образом их можно проверить на соответствие сопротивления при данной температуре (в камерах или на испарителе), а также на обрыв или короткое замыкание. Отметим, что в большинстве современных холодильников SAMSUNG с электронным управлением используются универсальные температурные датчики типа 502АТ.

При выполнении ремонтных работ по замене неисправных датчиков следует учесть следующие моменты:

— датчик морозильной камеры подключается непосредственно к соединителю электронного модуля и не имеет промежуточных разъемов. Поэтому при замене датчика необходимо отрезать его соединительные провода;

— датчики морозильной камеры и испарителя имеют промежуточные разъемы, поэтому при возможной замене датчиков отрезать их соединительные провода не нужно. Эти датчики исполнены в герметичной прозрачной упаковке, при разрушении которой (и попадания внутрь влаги), показания данных компонентов могут быть искажены.

В табл. 1 приведено сопротивление датчиков 502AT при различной температуре. В этой таблице также даны напряжения на выводах датчиков (в зависимости от температуры) с целью контроля их работоспособности без отключения от схемы. Заметим, что измерение подобных напряжений следует выполнять вольтметром с большим входным сопротивлением (чтобы не исказить результаты измерений).

В первую очередь хочу поговорить об обледенении на морозильном испарители. Часто бывает так, что в холодильной камере стало тепло, но в морозильном отделении, продукты заморожены так, как будто бы с холодильником ничего не произошло. В отличие от плачущей системы, в холодильниках Ноу Фрост, стоит только 1 испаритель, а благодаря вентилятору, холодный воздух нагнетается в холодильное отделение, то есть в этих холодильных установках, все нюансы ремонта связаны только с морозилкой, именно от неё зависит температура в холодильной камере. Я сейчас буду отвечать на часто задаваемые вопросы, моих клиентов, думаю это очень сильно разъяснит многие моменты связанные с неисправностями и поломками

У меня двухкамерный холодильник Samsung, проработал более 5 лет, без единой поломки. Последний раз размораживали 2 или 3 года назад. Буквально недавно перестала холодить верхняя камера, там где находятся основные продукты, в морозильной камере всё нормально, все продукты замерзшие, как и раньше. Нормальных мастеров в районе нет, так как живём на отшибе, 80 км от райцентра. Мастер который обслуживает нашу деревню, сказал что произошла утечка фреона и надо везти холодильник в райцентр. Мы попытались разморозить холодильник, на сутки оставили его с открытыми дверями, но когда включили, ситуация повторилась — в холодильном отделении холода нет, а в морозилке всё нормально. Походив по просторам интернета, я выяснил, что утечка фреона на Ноу фрост, бывает очень редко и запаха никакого не слышно. Подскажите может нам просто термостат поменять или ещё какую-нибудь деталь

Чтобы определите, произошла утечка фреона или нет в холодильнике Самсунг Ноу Фрост, надо сделать 2 простых вещи. Во-первых попробовать бока холодильника, если они горячие, то наверняка утечки нет. Во-вторых разморозить холодильник и вот тут многие делают большую ошибку и сейчас я расскажу в чём она заключается. Размораживать подобные агрегаты, надо не 12 часов и не 24 часа, а как минимум трое суток и только тогда включать и смотреть, как будет работать холодильная установка. Если через два-три часа, холодильник не наберёт положенную температуру, то тогда можно говорить об утечке или забитой капилярке. К слова сказать, утечка хладагента, в таких холодосах бывает крайне редко, в подавляющем большинстве случаев, проблема в неисправном датчике оттайки или часовом механизме — смотрите фото 2 и 3. Вот с этими деталями мы и будем разбираться

Таймер можно проверить прямо на холодильнике. Для этого надо сделать, следующие действия. На этом часовом механизме есть крутушка (селектор), её можно крутить только по часовой стрелке. В первую очередь отключите холодильник от электропитания, проворачивая селектор по часовой стрелке, вы услышите щелчок, этот щелчок означает, что таймер включил режим оттайки. Поверните ещё раз, этот селектор по часовой стрелке, до момента, чуть-чуть до щелчка. Включите холодильник, минут через 20-30 он должен отключиться, при этом вы должны услышать щелчок, который будет означать, что холодильник попал в режим оттайки. Режим оттайки длится примерно 30-40 минут, то есть через 30-40 минут холодильник должен включиться, если этого не произойдет в течении часа или 2, то таймер негодный. Тут надо заметить такую вещь, что в 90%, такая проверка не означает, что часовой механизм исправен. Дело в том, что при испытании он может показать абсолютную работоспособность, но в работе будет глючить

Фото 2. Таймер для холодильника Самсунг

Датчик оттайки в холодильнике ноу фрост, стоит на морозильном испарителе, для того чтобы до него добраться, надо снять переднюю панель. Ниже я снял видео, в котором подробно рассказано про ремонт холодильник Samsung ноу фрост с механической системой разморозки, но для начала давайте посмотрим, как работает датчик оттайки. При понижении температуры в морозильной камере, контакты датчика замыкаются, после попадания таймера в режим оттайки, на нагревательный элемент, то есть тэн, через датчик подаётся напряжение. После того, как тэн нагрел испаритель, датчик оттайки размыкает свои контакты и тэн перестаёт работать, но начинает работать часовой механизм. То есть датчик оттайки своего рода переключателя тока, с тэна на таймер. Вот тут надо разобраться, я сейчас перечислю, что будет если датчик оттайки будет неправильно работать

• Не включится тэн оттайки, в результате на морозильном испарители останется наледь, которая впоследствии накопится до такой степени, что холодильник просто перестанет отключаться и нормально морозить
• Не включаться холодильник, это произойдет в том случае, если при повышении температуры, то есть когда работает оттайка, датчик не переключается в другой режим

Проверить датчик оттайки на 100%, практически невозможно, точно также как и таймер, то есть его проверка, может показать, что он абсолютно рабочий, но это не гарантирует его работоспособность в процессе работы холодильника,. Из практики могу сказать, я всегда меняю всё вместе, то есть беру датчик, беру таймер, предохранитель от перегрева и просто выкидываю, а за место всех этих деталей ставлю всё новое. Поверьте через 5-6 лет, вся механическая часть в подобных агрегатах, просто напросто рассыпается, поэтому тут не надо ничего химичить и жадничать

Фото 3. Датчик оттайки холодильника samsung ноу фрост

Фото 4. Тэн оттайки для холодильника samsung ноу фрост

Смотреть видео про ремонт холодильника Самсунг ноу фрост с механической системой оттаивания

После того, как мы познакомились с некоторыми деталями этого холодильника, можно подвести итог. В 90% случаев, холод и мороз исчезают в результате не правильной работы тэна оттайки, что приводит к обледенению морозильного испарителя. В общем если в вашем холодильнике перестала холодить холодильное отделение, выключайте агрегатор на трое суток, не забудьте открыть двери и в ту и в другую камеру. Потом запускаете его, если он набрал холод, как положено, то в первую очередь, проверьте тэн оттайки, если он в порядке, меняйте датчика оттайки и таймер. Я тут и слова не сказал о таких деталях как вентилятор и термостат. Выходят из строя эти запчасти очень редко, в видео выше есть информация по этому поводу, рекомендую посмотреть. Статья просто получается и так большая, а об этих деталях надо рассказывать долго, думаю по этому поводу напишу ещё одну статью

Люди боятся того чего не знают, вот и в этом случае происходит практически тоже самое, а на деле оказывается, ремонт таких холодильников своими руками, намного проще чем с механическим управлением. Обычно вся суть ремонта сводится к тому, чтобы распознать ошибку, а вернее код ошибки. Дело в том, что в современных холодильниках Samsung, есть функция самодиагностики, которая выводит на дисплей код ошибки, то есть показывает какая деталь поломана. Я думаю с этого и следует начать. На фото ниже вы увидите, один из разновидностей дисплеев, короче говоря начну с него

И так, чтобы ввести в режим теста холодильник Samsung, надо одновременно нажать две кнопки, как показано на рисунке выше, очень важно не отпускать их в течение 5-10 секунд, обязательно надо дождаться пока загорятся все индикаторы. После проделанной процедуры нажимаем кнопку “а” — смотрим на фото выше, после нажатия на эту кнопку, должен прозвучать звуковой сигнал, это будет говорить о том, что холодильник вошел в режим диагностики. В холодильных установках с таким дисплеем, режим теста длится около 30 секунд и происходит автоматически, по истечению этого времени на табло высветится ошибка, конечно это произойдет только в том случае, если модуль управления её обнаружит Коды ошибок вы можите посмотреть ниже, там же я сделал и разъяснения к ним

Теперь вашему вниманию предлогаю ещё одно видео, где я ввожу в тест режим холодильник с другим блоком управления

В виду того, что в разных аппаратах Самсунг используются различная индикация, я выложил все коды.

• 01 – датчика льдогенератора работает неправильно, вполне возможно неправильное подсоеденение;
• 02 – врёт датчика холодильной камеры. Померьте его сопротивление при комнатной температуре, оно должно быть около 6 кОм
• 03 – Надо померять сопротивление датчика оттайки холодильной камеры, оно должно быть около 6 кОм
• 04 –проверяем вентилятор холодильного отделения, тут или вентилятор накрылся или провода оборвались
• 05 – льдогенератор, не работает устройство выравнивания или выталкиватель льда
• 06 – проверьте исправность и правильность подключения прибора CoolSelectZone. Без понятия, что это за хрень
• 07 – накрылся датчик внешней температуры, или просто забыли подключить
• 08 – сбой в работе датчика температуры морозильной камеры;
• 09 – проверяеи датчик оттайки морозильного испарителя и сам тэн оттайки тоже
• 10 – надо смотреть всё, что связано с вентилятором
• 11 – смотрим контакты конденсатора и сам конденсатор

Есть ещё модели Samsung, на которых код ошибки обозначается по другому

• R5 или «02» – навернулся датчик в холодильной камере
• D5 или «09» – самая встречаемая ошибка. Связана с датчиком оттайки или самой оттайкой, проверить надо и то и другое
• F5 или «08» – модуль управления не видет датчика морозилки
• E5 или «07» – датчик внешней температуры навернулся
• RD – воздушная заслонка начала работать не правильно

И так в случае выхода из строя, какой либо детали вы сможете вычислить поломку, а если у вас хватит ума, то и устранить неисправность. Тут надо отметить, что сама система Ноу Фрост, как под управлением механики, так и под управлением электроники, практически не чем не отличается, то есть есть тэн оттайки, есть заслонка и датчики. В этой статье, я не смог описать все поломки в системе No Frost, но с развитием сайта, думаю что про ремонт этих холодильников будет, очень много материала, так что следите, наверняка появится статья, которая вам пригодится

На моём канале Ютуб есть масса информации по ремонту холодильников с системой Ноу Фрост, так же там можно узнать как отремонтировать стиральную машину или пылесос. Заходите – смотрите, подписывайтесь, ставьте лайки – каналу нужна ваша активность

Южнокорейский бренд Samsung прославился выпуском качественных и долговечных холодильных агрегатов. Этот производитель одним из первых внедрил технологию No Frost в свои модели, сделав их еще более привлекательными для потребителя. Но и эта техника имеет определенный ресурс — обычно после семи лет бесперебойной работы возникают различные поломки. Чаще всего это бывает из-за отказа от периодического обслуживания техники. Список наиболее распространенных неисправностей у двухкамерных холодильников Самсунг «Ноу Фрост» в основном связан с различными проблемами в системе охлаждения.

Можно выделить следующие неисправности в температурном режиме двухкамерного холодильника самсунг «Ноу фрост»:

• образование ледяной корочки (неправильно выставленная температура), что повышает потребление электроэнергии;
• полный поддон воды (из-за натекания будут быстро портиться продукты).

Отличительная черта холодильников Самсунг заключается в постоянной температуре каждой из камер (разница будет в пределах 0,3 градуса). В разных частях прибора выставляются различные режимы — они существенно отличаются и уменьшаются от верха к нижней части.

1. У основной камеры температурный показатель соответствует трем градусам тепла, допускается изменение в пределах плюс-минус два градуса.
2. Теперь перейдем к морозильной камере — здесь уже «царит» температура в пределах 18 градусов мороза. Чтобы отрегулировать (а допускается корректировка), надо изучать инструкцию, прилагаемую к модели.

Самостоятельно регулировать температуру пользователь может с панели управления — информацию на нее предоставляют расположенные внутри устройства датчики. Именно они следят за выделенной им территорией в агрегате. Датчики имеют следующие части устройства:

• общая холодильная камера;
• внутреннее пространство в испарителе;
• камера морозильника;
• панель управления (для измерения окружающей среды).

Установка необходимого температурного режима осуществляется при помощи клавиш Cooling Power или Fridge (или механической вращающейся ручки). На саму управляющую и видимую пользователю панель данные от датчиков поступают через схему управления. В большинстве случаев в моделях от этого бренда стоят контроллеры 502АТ, которые являются универсальными.

Выход из строя любого из датчиков аппарата ведет к неисправности работы всего холодильника Самсунг. Такой ремонт лучше всего доверить соответствующим специалистам.

Электрическая схема холодильника

Панель управления обязательно покажет, что произошел сбой в работе устройства: будет мигать соответствующий индикатор. При этом неполадку может вызвать одна из следующих причин.

1. Повышение температуры больше, чем на 3 градуса. Часто подобное случается из-за постоянно открываемой двери в жаркую погоду. Проблема решается просто: холодильник следует плотно закрыть и не открывать примерно 2-3 часа.
2. Не был задан режим температуры — этот недочет можно устранить, руководствуясь инструкцией.
3. В лотке для льда стоит отдельный индикатор. Он может сигнализировать, что деталь установлена неправильно — этот момент следует проверить и устранить недоразумение.
4. Иногда при перестановке дверей происходит неисправность в контактах электронной панели. В этом случае лучше лишний раз проверить соединения.

Как решить проблему с установкой температуры в агрегатах от этого производителя? В инструкции каждой модели детально прописана информация о том, как правильно это сделать.

Выставление температурного режима

Неисправный холодильник Samsung может работать, внешне ничем не выдавая «неладное». Однако со временем проблема только усугубится. Вот почему пользователь должен обращать внимание на любые сигналы, которые являются признаками более серьезных грядущих проблем. Рассмотрим самые распространенные среди них. На первом месте – дефектное реле в испарителе.

Главный признак — это постоянно нарастающий иней в этой части агрегата. В результате такой поломки испаритель покроется слоем снега буквально за 2-3 дня. Конечный итог — агрегат просто перестает морозить из-за повышенной температуры в камерах. Это неудивительно, ведь компрессор уже не отключается терморегулятором.

Иней на задней стенке холодильника

Что можно самостоятельно сделать в таком случае? Агрегат надо показать специалистам. Но перед этим необходимо будет сделать следующее.

1. Холодильник отключается от сети.
2. Устройство освобождается от своего содержимого (продуктов). Также надо будет вытащить все ящики и полки.
3. Далее следует широко открыть в холодильнике дверцу и разморозить все устройства за 8-10 часов.

Рекомендацией от сервисного центра, скорее всего, окажется, замена платы управления.

Кроме того, часто ломается таймер холодильника. Интересно, что здесь все симптомы схожи с вышеописанным случаем. Поэтому опять же рекомендуется вызвать специалиста, перед этим повторив аналогичные случаю с тепловым реле действия.

Неисправности в холодильниках с двумя камерами могут быть различными. Особенно уязвимыми считаются агрегаты, имеющие электроуправление (практически все из современных моделей). Список проблем оказывается типичным:

• появление повышенного стука, шумовых помех или дребезжания;
• плохая работа холодильной камеры (при отличных показателях морозильной);
• противоположный вышеуказанному результат;
• скопление в холодильнике воды;
• затягивание запуска мотора от компрессора;
• работа компрессора без выключения;
• неисправности электротабло.

Все эти поломки чаще всего идут от сложных электронных узлов и деталей системы (испарителя, термостата, деталей платы), а значит, их диагностика и устранение неисправностей должна совершаться столько на соответствующем профессиональном уровне. Есть и «болезни», которым чаще всего подвержены двухкамерные модели «Самсунга». Механические повреждения устройства приводят к такому итогу:

• обрыв в электрической цепи ТЭНа оттаивания;
• утечка жидкости из фреонового контура.

Иногда виноват и сам пользователь, который в результате неправильной эксплуатации создал проблемы с засорением капиллярного трубопровода или фильтра осушителя.

Из иных, уже редко встречающихся поломок можно отметить:

• обрыв компрессорной обмотки (двигатель заклинивает и перестает вращаться);
• дефекты вентилятора в обдуве испарителя (агрегат перестает шуметь, а в камерах повышается температура).

Пользователю не рекомендуется самостоятельно пробовать разобраться с указанными поломками, тем более, если он не знает большинство указанных терминов. Такая самодеятельность может лишить пользователя гарантийного обслуживания от производителя.

Однако есть и то, что можно устранить своими руками — это регулировка дверей и петель от них, перевеска дверей, замена шнура электропитания, уборка слива от засоров, замена узлов автоматики. Здесь разрешается сделать самостоятельный ремонт (если пользователь уверен в своих силах). Если речь идет о замене вышедших из строя деталей, то предложить оригинальные варианты сможет только квалифицированный специалист из авторизированного сервисного центра.

Соблюдение простых рекомендаций позволит холодильникам с системой «Ноу фрост» служить долго и безотказно.

1. Не следует размораживать подобные агрегаты вручную: здесь допускается делать авторазморозку раз в год для мытья и чистки устройства и его деталей.
2. Отделение капельного типа размораживается только в одной камере.
3. Если понадобилось почистить агрегат во включенном состоянии, лучше всего делать это при нежаркой погоде, иначе перегретый холодильник сломается.
4. Мыть устройство следует без использования абразивных химических средств — достаточно раствора соды и воды. После процедуры поверхность вытирается чистой влажной тряпкой. Все появившиеся пятна следует удалять сразу же.
5. Заднюю поверхность также следует очищать от пыли и грязи — они могут въестся в другие детали и узлы устройства.
6. Продукты хранятся в упаковках и пакетах.
7. Нельзя использовать аппарат вне помещения и допускать его попадания под струи воды (например, дождь).
8. Холодильник должен стоять вдали от прямых солнечных лучей и тепловых источников.

Двухкамерные холодильники Самсунг с системой «Ноу фрост» — одни из самых востребованных моделей среди потребителей. Надежные, экономичные и бесшумные модели завоевали популярность благодаря своим умениям самостоятельно выставлять необходимую температуру. Хороший уход и своевременное обслуживание двухкамерных холодильников от Samsung позволят увеличить срок службы аппаратов и предотвратить появление неисправностей и поломок.

Для начала размораживаем холодильник.

На этой фотографии можно попытаться разглядеть намерзший внизу морозильной камеры лед.

Далее скручиваем с задней стороны холодильника крышку компрессорного отсека и лоток для стока воды (полупрозрачная пласмассовая штука над компрессором, прикуручена всего одним винтом).

Лоток для стока воды надо снимать очень аккуратно, чтобы не повредить трубки с хладагентом.

Сняв крышку, мы видим компрессор (большая черная штука с желтой наклейкой).

Над компрессором располагается трубка для стока воды с испарителя. На ней должен быть надет резиновый колпачок (см. следующее фото), на этом фото он уже снят.

На фото слева – тот самый резиновый колпачок (черного цвета, над компрессором). Для сравнения фото справа – без колпачка. Найдите 10 отличий ;-).

За долгое время эксплуатации он слипся, вода не успевала стекать и замерзла, заблокировав сток. Но как известно вода всегда себе дорогу найдет 😉 В результате чего она и стала сткать и в морозилку и замерзать. Можно этот колпачок прочистить или просто снять – проблема будет решена. В принципе неплохо было бы на этом и остановиться, но для уверенности я решил прочистить сток (как выяснилось – зря, он был чистый).

Продолжаем разбирать холодильник спереди. Так выглядит морозильная камера изначально.

Задняя панель держится на четырех винтах и нескольких защелках. Аккуратнее всего надо обращаться с верхними защелками (я осторожно отгибал их маленькой плоской отверткой). Сняв ее увидим еще одну панель – с вентилятором.

Рассмотрим панель поближе. Слева куча проводов с двумя разъемами, которые необходимо отсоединить. Справа – температурный датчик (его разъем расположен под панелью и пока до него не добраться). Сама панель держится на двух винтах, расположенных рядом с вентилятором и четырех боковых защелках. Панель сидит довольно туго и снимается с некоторым усилием. Внизу к панели прикручен двумя винтами щит из фольги, панель снимается вместе с этим щитом. Из-за этих винтов я вначале побоялся снимать панель и провозился с ней довольно долго. Собственно этот вентилятор и обеспечивает технологию “No Frost” – циркуляция воздуха препятствует оседанию капелек воды на стенках и дне камеры.

А под панелью мы видим основную деталь холодильника – испаритель. Именно в нем вскипает и испаряется хладогент, забирая тепло и выводя его наружу из камеры. В совестких холодильниках он обычно ничем не закрыт и виден сразу 😉

Тот же испаритель, но слегка крупнее.

Внизу этого испарителя, примерно посередине под стальной пластиной находится второй конец отверстия для слива воды.

Во время цикла охлаждения (когда работает компрессор) лишняя вода из воздуха замерзает на испарителе. В следующем цикле (когда компрессор не работает) вода оттаивает и стекает по этому отверстию вниз в специальный лоток (заодно слегка охлаждая компрессор). Если вода не стекает, значит слив засорился и его надо прочистить.

Сборка заняла у меня гораздо меньшее время, примерно минут 10, всего я провозился около 5 часов. Пока он работает хорошо и льда больше не образуется, но выводы делать рано – подождем пару недель. Осталось помыть холодильник 😉

Холодильное оборудование фирмы Samsung отличается качественной сборкой и редко доставляет проблемы владельцам. Но если все же происходит сбой в работе, то необходимо выполнить ремонт холодильников Самсунг силами специалистов сервисного центра или самостоятельно.

Многие неисправности можно определить и устранить самому.

Фирма Samsung позиционирует свои холодильники как представителей бытовой техники средней и высокой ценовой категории. Для успешных продаж, кроме разнообразных функций, множества настроек и эксклюзивных дизайнерских решений, такая техника должна обладать повышенной надежностью.

Комплектующие к холодильникам, такие как компрессоры, датчики и реле, производят известные фирмы целенаправленно по заказу Samsung.

Они стоят дорого и имеют хорошее качество. Электронику, такую как плата управления и инвертор, производят на принадлежащих компании заводах, и она тоже редко выходит из строя.

Договор гарантийного ремонта на холодильники Samsung, проданные на территории России, небольшой – 1 год. Некоторые продавцы предоставляют платную услугу его увеличения, либо предусматривают в течение некоторого времени условно бесплатный сервисный ремонт.

На все оборудование установлен длительный гарантийный срок службы – 7 лет. В течение этого времени производитель обязан осуществлять поддержку и обеспечивать техническое обслуживание изделия. Это означает в том числе наличие оригинальных запасных частей.

Поэтому в случае поломки, в первую очередь нужно тщательно изучить договор гарантийного обслуживания. Если все же ремонт холодильника Samsung будет выполнен за счет потребителя, то существует три варианта:

• Обратиться в авторизованный сервисный центр. Это, как правило, самый дорогой вариант, однако ремонт будет выполнен по стандартам производителя.
• Обратиться в ремонтную мастерскую. Есть возможность сэкономить на стоимости работ и устанавливаемых деталях.
• Самостоятельно диагностировать проблему и попытаться ее исправить.

С помощью системы оповещения об ошибках можно сузить круг узлов, которые необходимо проверить на работоспособность.

Выход из строя одного из узлов приводит к конкретному внешнему проявлению, которое видит пользователь оборудования. Любая деталь холодильника может сломаться, но у каждого производителя преобладающие неисправности разные.

Если одна или все камеры холодильника теплые, но при этом включение компрессора не происходит, то существует четыре основные причины такой поломки:

1. Когда отсутствует любое проявление работы мотора и не горят датчики, то это означает проблему с электрикой. В первую очередь надо проверить питание розетки и целостность кабеля. Затем нужно вызвать электрика или самому прозвонить проводку.
2. Такие же симптомы можно наблюдать при выходе из строя электроники холодильника. Хотя у техники Samsung платы очень высокого качества и существует качественная защита от перепада напряжения, при плохом электроснабжении все же возможна их поломка.
3. Если индикация, управление и внутреннее освещение работают, но включение агрегата не происходит, то наиболее вероятной причиной является неисправность компрессора.
4. Аналогично проявляет себя поломка датчика температуры. В этом случае в блок управления не поступает сигнал о превышении допустимой температуры и тот не подает команду для запуска компрессора.

Для холодильников Samsung существует способ определить работоспособность датчика температуры, если долго не включается охлаждение – нужно активировать режим принудительного охлаждения или ускоренной заморозки. Если компрессор включается в работу, значит, проблема в датчике.

Если температура в камерах высокая, но при этом компрессор работает в штатном режиме, то вероятнее всего проблема в следующем:

• Разгерметизация капиллярных трубок и утечка фреона. Снижение давления в системе и попадание воздуха изменяют условия фазового перехода хладагента. В этом случае снижается холодопроизводительность испарителя или он перестает функционировать.
• Потеря герметичности дверцы, в результате чего происходит неконтролируемое поступление теплого воздуха из помещения кухни.

Проблему с герметичностью можно также обнаружить по образованию небольшого слоя инея (для морозильной камеры) или конденсата (для холодильного отделения) в месте, где должно быть прилипание уплотнительной резинки к корпусу холодильника.

В результате разгерметизации дверей возникает еще одна проблема – медленно поступающий теплый воздух охлаждается возле дверцы и происходит выпадение конденсата.

В морозильной камере, где температура значительно ниже нуля градусов, происходит нарастание плотных снежных образований с примесью ледяных частиц.

В холодильном отделении конденсат просачивается через уплотнитель либо выходит наружу при открывании дверцы. В этом случае на лицевой стороне холодильника будут видны подтеки.

Образующийся на задней стенке холодильника конденсат выводится наружу через специальное дренажное отверстие. Диаметр его мал, так как иначе будет происходить утечка холода. Вода идет самотеком, поэтому примеси постепенно оседают внутри отверстия.

Образовавшееся сужение постепенно трансформируется в пробку, которая препятствует отводу воды. Внизу холодильного отделения образуется лужа, вследствие чего происходит повышение влажности, распространение запахов и создание благоприятной среды для размножения микроорганизмов. Таким образом, ухудшаются условия хранения продуктов.

Некоторые неисправности холодильника можно идентифицировать и устранить самостоятельно. Современные устройства обладают качественной самодиагностикой, что позволяет выявить проблему без привлечения специалиста. Однако не всякий ремонт можно выполнить своими руками.

У холодильников Samsung существует несколько неисправностей, которые сложно устранить без опыта ремонта и наличия специального оборудования.

При обнаружении утечки хладагента необходимо не только ликвидировать дефект трубок или их соединений, но и компенсировать утраченный объем. Это непростая процедура, которая требует запаса изобутана и специального оборудования для измерения его веса.

Определять объем закачиваемого хладагента «на глаз» нельзя, так как в лучшем случае не будет соблюдаться выставленный температурный режим, а в худшем будут проблемы с фазовым переходом и полное отсутствие охлаждения.

Если не работает компрессор с инверторной системой, то необходимо подключить рабочий блок электроники и повторить попытку старта.

В случае удачного запуска можно констатировать факт, что проблема на стороне платы управления. Если старта не произошло – причина в компрессоре, который нужно менять.

Замена компрессора – однотипная процедура для любых марок холодильников и морозильников. Для ее проведения нужен специальный инструмент (горелка, точные весы для заправки фреона, заправочный вентиль и т.д.), запас хладагента и наличие опыта проведения таких работ. Поэтому лучше вызвать мастеров из сервисного центра, которые выполнят все работы на дому.

Ремонт электроники возможен при наличии явных признаков повреждения компонентов платы, таких как конденсаторы (признак неисправности – вздутие) или следы окисления контактов.

Прозвон и восстановление электропроводящих цепей, а также замена конденсатора или микросхем требует специального оборудования (термофен, оловоотсос, паяльник с широким жалом и т.д.) и некоторой подготовки.

Если высока стоимость приобретения новой платы или длителен срок ее доставки, то можно обратиться в организации по ремонту компьютерной техники.

Произведенная Samsung электроника отличается хорошим качеством и одновременный отказ большого числа компонентов маловероятен. Поэтому сроки и стоимость ремонта будут, скорее всего, незначительны.

Проблема пропуска воздуха через дверцы может возникнуть по причине их неправильного положения. Обнаружить это можно с помощью отвеса.

Перед устранением перекоса необходимо с применением уровня выровнять холодильник. Изменение положения дверей производится с помощью регулировочных болтов.

Если дверь установлена вертикально, но существуют признаки пропуска воздуха, то проблема в уплотнителе. Если дефект заключается в наличии складок, то можно их устранить, размягчив резину нагревом с применением горячей воды или фена.

Уплотнитель из поливинилхлорида крепится на клей, для его демонтажа необходима плоская отвертка. С помощью лопатки и мягкой губки необходимо удалить из паза дверцы остатки резины и клея.

При установке нового уплотнителя, его угловые части можно слегка подогревать феном, чтобы придать им большую эластичность. Для закрепления в двери можно использовать клей «момент 88» или силиконовый герметик.

Для новых моделей в изделие интегрируют магнитную ленту, поэтому в применении клеящих веществ для фиксации к двери нет необходимости.

Проверку работоспособности температурных датчиков можно выполнить способом измерения сопротивления на ответной части соединителя основной платы электронного модуля.

Их расположение зависит от платы, но существует устоявшаяся цветовая дифференциация проводов:

• датчик морозильной камеры – темно-синий;
• датчик холодильной камеры – голубой;
• датчик оттаивания – желтый.

Если при изменении температуры сопротивление остается на одном уровне, то это означает, что датчик не работает. Для его смены необходимо снять заднюю панель, защищающую испаритель и нагревательные элементы системы размораживания.

Иногда датчики обмерзают и покрываются инеем. Так как снег является плохим проводником тепла, то фиксации изменения температуры в отделениях холодильника не происходит.

В этом случае помогает полное размораживание. Однако необходимо проверить работу вентилятора системы «NoFrost» для предотвращения рецидива проблемы.

Дренажное отверстие расположено на задней стенке камеры в нижней точке специального желоба для сбора воды с испарителя. Для того чтобы его прочистить нужно использовать тонкую гибкую пластиковую спицу или провод в оплетке с насаженным на них ершиком.

Второй способ прочистки заключается в использовании спринцовки с подходящей по диаметру насадкой. Напор теплой воды пробивает пробку. Использовать растворители или какие-либо чистящие средства при этом нельзя – они плохо действуют на пластик.

Прочистку дренажного отверстия можно провести за 20-30 секунд, поэтому отключать и, тем более, размораживать холодильник нет необходимости. Однако, скорее всего, придется убрать одну из полок.

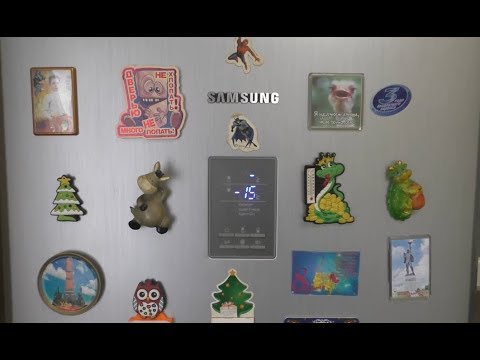

Включение режима тестирования холодильника Samsung. Проверка работоспособности температурных датчиков с помощью измерения сопротивления:

Ролик о диагностике поломок и ремонте двух холодильных агрегатов Самсунг:

Продолжение предыдущего материала:

Холодильники Samsung отличаются хорошим качеством узлов и сборки. Периодичность их ремонта ниже, чем у бюджетных моделей.

Если произошла поломка, то идентифицировать проблемный узел можно самостоятельно. В некоторых случаях можно самому провести ремонт, но иногда все же придется вызывать специалистов.

Оцените статью:
