Ремонт китайской гирлянды своими руками

Мы постараемся ответить на вопрос: ремонт китайской гирлянды своими руками по рекомендациям подлинного мастера с максимально подробным описанием.

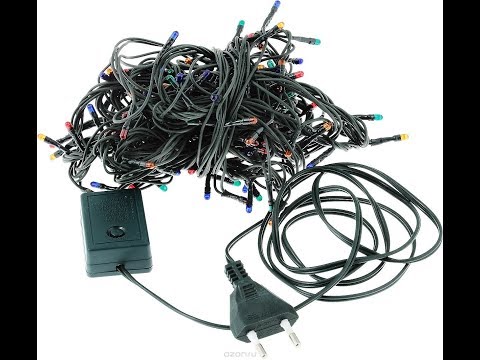

Изображение - Ремонт китайской гирлянды своими руками proxy?url=http%3A%2F%2Felectrik.info%2Fuploads%2Fposts%2F2013-12%2F1386928427_26

Хотя цена на гирлянды невелика, иногда возникают ситуации, когда приходится ее ремонтировать. И тут возможностей не так уж много. Далее будет рассказано о простых методах ремонта китайской новогодней гирлянды.

Советы по эксплуатации и ремонту обычно в избыточном количестве даны на обратной стороне красивой упаковочной коробки. Очень подробно описан процесс замены лампочек, хотя запасных в комплекте нет. Там же много предупреждений по технике безопасности, инструкции по пользованию гирляндой.

Одним из чудесных свойств таких гирлянд является то, что пролежав на полке до следующего Нового года, они чаще всего не хотят зажигаться, и их приходится ремонтировать. Как это сделать поможет рассказать рисунок 1.

Все неисправности подобных гирлянд сводятся к трем типам: обрыв проводов, пропадание контакта в патронах, перегорание ламп. После того, как гирлянду помяли в руках, потрясли, прощупали все патроны, поругались матерными словами и не достигли результатов, приходится за дело браться серьезно.

Видео (кликните для воспроизведения).

Для облегчения процедуры гирлянду следует разложить на полу, буквально, как показано на рисунке 1, и произвести инструментальные измерения. Но прежде легонько подергать за провода, вдруг вылетит из патрона, попробовать чуть подкрутить лампочки.

Это лучше всего делать при включенной гирлянде, но особо не увлекаться, лампочки не раздавить. Иначе можно просто получить удар током! Метод небезопасный, но достаточно действенный и эффективный.

Рисунок 1. Пример ремонта новогодней гирлянды

Если эти действия не помогли, и гирлянда не засветилась, то придется перейти к инструментальным измерениям. Сначала «прозвонить» мультиметром верхнюю и нижнюю (как по рисунку) половины гирлянды. Ту половину, которая окажется неисправной «прозвонить» еще несколько раз, при этом каждый раз уменьшая длину измеряемого участка ровно вдвое. Это намного уменьшит количество попыток. Такова магическая сила числа два.

Чтобы проверить, насколько она магическая, попробуйте десять раз согнуть вдвое тетрадный листок или лист формата A4. Можно сгибать даже целую газету, все равно не получится, ведь два в десятой степени это 1024! Именно столько должно получиться слоев в согнутом листе бумаги. Поэтому, можно даже в новогодний вечер поспорить с любым желающим об этом «интеллектуальном» упражнении. Все равно победа будет за вами. Если не верите, попробуйте прямо сейчас!

Но, прежде, чем «прозванивать» мультиметром всю гирлянду, следует убедиться в том, что не обломился проводок прямо возле выхода из сетевой вилки. Это достаточно распространенный дефект, и не только у гирлянд, а практически у всех вилок, особенно с разовой заделкой.

После того, как найдена неисправная «половинка», то остается проверить лампочки и пайки в патронах ламп. От времени и высокой температуры пайки просто окисляются, или обламываются провода, а они достаточно тонкие, и вот, пожалуйста, ремонт.

Бывает, что выходит из строя сам микроконтроллер новогодней гирлянды, тут уж понятно, что заменить его нечем. Бывает, что взрываются выходные тиристоры, оставляя на плате черные пятна копоти.

Тиристоры можно поменять, благо, продаются на радиорынках и в интернет – магазинах. Цена вопроса 13 рублей за штуку. И это при цене новой гирлянды 38 рублей! Хотя, справедливости ради надо заметить, что есть подобные гирлянды куда дороже. Так что все возможности по ремонту сводятся к нахождению оборванных проводов, как было рассказано выше.

Пробник для ремонта гирлянд

Проверка мультиметром, бесспорно, хороша, но тыкаться щупами прибора сквозь изоляцию проводов дело неблагодарное. Ускорить процесс поиска неисправности помогут специальные для этих целей созданные пробники. Схема одного из них показана на рисунке 2.

Рисунок 2. Схема пробника для ремонта гирлянд

Работа с пробником очень проста. Начинать надо с того провода гирлянды, который включен в фазу. В этом случае, если на антенну WA1 воздействует электрическое поле, из динамика BF1 раздается звук высокого тона. Когда антенна минует обрыв и переходит на сторону нулевого провода, писк в динамике прекращается.

Видео (кликните для воспроизведения).

Тут уж как говорится, возможны варианты. Если начать с нулевого провода, то после обрыва в гирлянде под антенну попадет фазный провод, и естественно, звук появится. В качестве динамика BF1 применяется капсюль ДЭМ-4М или аналогичный с сопротивлением катушки 100…200Ω. Подобные капсюли применяются в телефонных аппаратах.

Часто бывает так, что пролежавшая весь год в шкафу гирлянда перестает работать. Многие находят выход в покупке новой гирлянды. Однако при желании и наличии минимальных знаний ремонт светодиодной гирлянды можно произвести своими руками.

Внешне гирлянда на основе светодиодов похожа на устройство старого типа: те же провода, лампочки, блок управления. Однако техническая суть системы кроется в блоке управления. Он представляет собой небольшую коробку из пластика, на которой отображены различные возможности функционирования подсветки. Чтобы изменить режим освещения, достаточно просто нажать на соответствующую кнопку. Выпускаются блоки разного исполнения, в том числе с высоким уровнем защиты от влаги и пыли (класс защищенности — IP44).

Изображение - Ремонт китайской гирлянды своими руками proxy?url=https%3A%2F%2F220.guru%2Fwp-content%2Fuploads%2F2018%2F04%2Fblok-upravleniya-svetodiodnoj-girlyandy-e1524059491190-600x424

Чтобы увидеть внутреннюю часть блока, необходимо снять защитную крышку. Для этого используют тонкую отвертку или нож, чтобы поддеть крышку. На некоторых моделях крышка установлена на защелках, поэтому никакой специальный инструмент не понадобится. Внутри блока есть припаянные к плате проводники. Самый толстый провод обычно является сетевым (он подает напряжение).

На плате имеются такие компоненты:

  • контроллер для создания осветительных эффектов;
  • тиристоры (по одному на каждый канал);
  • резисторы;
  • конденсатор;
  • диодные мосты.

Количество составляющих платы определяется числом каналов гирлянды. Наиболее дорогостоящие модификации оснащаются предохранителями.

Схема функционирования светодиодной гирлянды показана ниже. Сетевое напряжение поступает на питающий контроллер, проходя по резисторам и диодному мосту. Напряжение заходит в контроллер в выпрямленном и сглаженном состоянии (благодаря конденсатору).

Читайте так же:  Зернодробилка ремонт своими руками

Изображение - Ремонт китайской гирлянды своими руками proxy?url=https%3A%2F%2F220.guru%2Fwp-content%2Fuploads%2F2018%2F04%2Fsxema-raboty-svetodiodnoj-girlyandy

Напряжение проходит через кнопку, разомкнутую в нормальном положении. Если кнопку замкнуть, осуществляется замена режимов контроллера. Что касается контроллера, то этот компонент отвечает за управление тиристорами. Количество тиристоров определяется числом каналов в осветительной системе.

Пройдя через тиристоры, выходное электропитание направляется на световые диоды в гирлянде. Количество выходов непосредственно влияет на разнообразие цветов, выдаваемых осветительным устройством. Если имеется только пара выходов, то реализуется наиболее простая схема, при которой одна половина лампочек затухает, а другая — загорается.

Две диодные линейки присоединяют к двум каналам последовательно. Соединение осуществляется в последней точке — световом диоде.

Обратите внимание! Один из проводов сетевого напряжения всегда направляется прямиком (обходя все компоненты схемы) на конечный диод гирлянды.

Существует множество причин, способных привести гирлянду в неисправное состояние:

  • недостаточный контакт на проводниках;
  • вышедший из строя световой диод в одной из ламп;
  • поломка конденсатора или тиристора;
  • сгоревшая микросхема контроллера.

Микросхема на плате горит не часто. Среди всех причин сгоревшие микросхемы встречаются примерно в каждом десятом случае.

Ниже приведены наиболее часто встречающиеся поломки. Починить гирлянду реально своими руками: для этого понадобятся внимательность и аккуратность.

Некачественная пайка питающих и отходящих проводников — наиболее часто встречающаяся причина неисправности подсветки. В некоторых случаях контакт удерживается исключительно на термоклее, поэтому о его работоспособности не может быть и речи. Достаточно слегка дотронуться до проводника, и контакт полностью разрывается.

Особенно часто некачественные соединения встречаются в гирляндах китайского производства. Также производители из Китая в целях экономии нередко используют слишком тонкие провода, которые легко переламываются в местах соединения с платой.

Совет! Чтобы избежать отрывания контактов, места пайки нужно заливать слоем термоклея достаточной толщины.

Изображение - Ремонт китайской гирлянды своими руками proxy?url=https%3A%2F%2F220.guru%2Fwp-content%2Fuploads%2F2018%2F04%2Fneispavnost-v-girlyande-600x338

Еще один способ избежать проблем с проводами — отказаться от зачистки проводов ножом. В ходе такой операции легко чрезмерно истончить провод. Лучше зачистить проводник с помощью термической обработки огнем зажигалки.

Чтобы найти неисправный диод, отключаем гирлянду от электропитания. Проверку начинаем с последнего светодиода в схеме (к нему напрямую идет проводник с блока питания). К той же самой ножке присоединен отходящий провод, идущий дальше, к следующему ответвлению светового канала.

Понадобится тестирование светодиода между парой проводов питания (на входе и на выходе). В качестве тестового прибора используем мультиметр с немного измененными щупами. Чтобы модернизировать щупы, на их концы с помощью нитки приматываем тонкие иглы. Острие игл должно выступать совсем чуть-чуть — на 5–7 миллиметров. Сверху наносим слой изоляционной ленты.

Изображение - Ремонт китайской гирлянды своими руками proxy?url=https%3A%2F%2F220.guru%2Fwp-content%2Fuploads%2F2018%2F04%2Fpoisk-neispravnogo-dioda-600x338

Поскольку все диоды соединены со схемой пайкой, просто изъять их из лампы (как в случае с обычной гирляндой) не получится. Протыкаем изоляционный слой жил, чтобы найти медные провода.

Переключаем прибор в режим прозвона светодиодов. Начинаем раз за разом протыкать питающие проводники возле каждого диода.

Если проверяемая гирлянда не на 220 В, а на 12 или 24 В, рабочий светодиод загорится. Если же проверяем систему на 220 В, обращаем внимание на показатели мультиметра. На исправных частях схемы показатели будут приблизительно равными, а вот дефект обнаружит себя обрывом.

Еще одна распространенная проблема — беспорядочное мерцание лампочек. Диоды мигают без какой-либо видимой причины, их яркость хаотично изменяется.

Причина данной неисправности состоит в неправильной работе электролитического конденсатора. Данный элемент при этом обычно подвергается деформации — выглядит несколько раздутым.

Выход из данной ситуации — замена конденсатора. Его номинальное значение всегда написано на корпусе.

Изображение - Ремонт китайской гирлянды своими руками proxy?url=https%3A%2F%2F220.guru%2Fwp-content%2Fuploads%2F2018%2F04%2Felektroliticheskij-kondensator-e1524060414845-600x515

Если после замены конденсатора ситуация не исправилась, проблема может заключаться в перегоревшем резисторе. Визуально такой дефект не обнаружить, поэтому в данном случае не обойтись без тестера. Измеряем сопротивление, не забыв заранее узнать номинал для компонента. Если полученный результат не соответствует номинальному значению, меняем резистор.

Если на каком-то из каналов полностью отсутствует свет, причиной тому может быть один из двух факторов:

  1. Пробой на тиристоре или диоде данного канала. Чтобы удостовериться в правильности определения причины неисправности, отпаиваем провод канала на плате и подключаем вместо старого канала новый (который точно работает).
  2. Если вышеуказанный способ не принес положительного результата, проблема заключается не в гирлянде, а в каком-либо из элементов платы — диоде или тиристоре. С помощью мультиметра проверяем эти компоненты и, в случае необходимости, меняем их на рабочие.

Изображение - Ремонт китайской гирлянды своими руками proxy?url=https%3A%2F%2F220.guru%2Fwp-content%2Fuploads%2F2018%2F04%2Fproverka-rabotosposobnosti-kanalov-girlyandy-600x337

Бывают ситуации, когда освещение есть, но один из каналов дает слишком тусклый свет. При этом схема контроллера функционирует без проблем, а при нажатии кнопок происходит нормальное переключение режимов.

Прозвон диодов с помощью мультитестера также не дает результата. Остается лишь одна возможная причина — некачественные провода. Если произошел надрыв какой-то части многожильного проводника, общее сечение уменьшается, что выражается в тусклости света. Происходит это вследствие того, что к светодиодам не поступает нужного объема напряжения.

Чтобы отыскать разрыв, понадобится в ручном режиме проверить всю линию провода. Придется набраться терпения, поскольку дефект на линии, вполне возможно, расположен на последней проверяемой нити.

Когда проблемное место найдено, разбираем проводники на светодиоде, зачищаем их (лучше зажигалкой) и заново спаиваем. Далее наносим изоляционный слой с помощью термоусадки.

Если разбитой оказалась одна или несколько ламп и решено починить гирлянду, рекомендуется просто поменять один светодиод на другой. Ремонтировать такие лампочки технически нецелесообразно.

Обратите внимание! Замена диодов осуществляется только при выключенном электропитании.

Изображение - Ремонт китайской гирлянды своими руками proxy?url=https%3A%2F%2F220.guru%2Fwp-content%2Fuploads%2F2018%2F04%2Fzamena-svetodioda-v-girlyande-600x450

Если же запасной лампочки нет, удаляем разбитый источник света и соединяем провода уже без его участия.

Найти сгоревший провод и другие дефекты несложно с помощью прозвона. Для светодиодов характерны показатели, определяющие их рабочую среду. К таковым относят напряжение и рабочий ток. Данные параметры меняются в зависимости от разновидности светового диода. Наиболее важный параметр — сила тока. Указанные показатели следует учитывать при самостоятельном прозвоне светодиода. Если же ток и напряжение неизвестны, рекомендуется использовать один из двух надежных способов прозвона:

  • с помощью мультиметра;
  • с использованием стандартной батарейки.
Читайте так же:  Ремонт плитки в ванной своими руками

Обратите внимание! До проверки LED-лампочки ее нужно открепить или отпаять от контактов.

Диод является полупроводниковым изделием (то есть пропускает электричество в одном направлении) и оснащен двумя контактными частями (анод и катод). Контакты выполнены в виде медных ножек.

Ставим тестер в режим прозвона. В данном положении ток, идущий через световой диод, составит приблизительно 1 мА. Прикасаемся щупами мультитестера к ножкам и смотрим на показания, изображенные на мониторе прибора.

Совет! Заметить свечение светодиода будет проще, если затемнить помещение.

Делаем прозвон в двух позициях — это позволит установить положение катода и анода рабочего светового диода. Если устройство неисправно или дает недостаточно света, то мультиметр покажет единицу.

Изображение - Ремонт китайской гирлянды своими руками proxy?url=https%3A%2F%2F220.guru%2Fwp-content%2Fuploads%2F2018%2F04%2Fprozvon-svetodioda-s-pomoshhyu-testera-600x338

При отсутствии тестера прозвон выполняют с помощью стандартной 9-вольтной батарейки. Поскольку непосредственное соединение диода с батарейкой ведет к его поломке, понадобится понижающее устройство — резистор сопротивления. Однако, так как операция предполагает отсутствие каких-либо вспомогательных средств, кроме батарейки, в качестве резистора используем смоченный в воде палец. Анодом касаемся плюса батарейки, а на минус кладем палец и подводим к нему катод.

Гирлянды, выпущенные в советские времена, отличаются надежностью. Еще одна их особенность — их можно отремонтировать, в то время как далеко не все изделия китайского производства поддаются ремонту. Современные приборы и инструменты позволяют выявить неисправность и произвести ремонтные работы.

Необходимый набор инструментов и материалов:

  • паяльник;
  • отвертка-индикатор;
  • изоляционный материал;
  • пассатижи.

В гирлянде используется последовательная схема подключения. Иными словами, если перегорает одна лампочка, вся система перестает функционировать.

Проверяем лампы на целостность. Если источники света не повреждены, проверяем, как они ввинчены в патроны. В случае надобности докручиваем лампу в патрон до конца.

Совет! Если нужно заменить цветную лампочку, но замены нет в наличии, рекомендуется покрасить источник света цапонлаком.

Изображение - Ремонт китайской гирлянды своими руками proxy?url=https%3A%2F%2F220.guru%2Fwp-content%2Fuploads%2F2018%2F04%2Fsovetskaya-elochnaya-girlyanda-e1524061198100-600x317

Если описанные выше действия не дали положительного результата, берем отвертку-индикатор и разыскиваем участок прерывания контакта в проводнике. Разорванный контакт не обязательно находится в проводе, поэтому проверяем и патрон. Если проблема в нарушенном контакте, восстанавливаем его функциональность с помощью паяльника. При необходимости соединяем проводники напрямую.

О китайской продукции у большей части потребителей сложилось не очень хорошее мнение. Гирлянды также не выделяются на общем фоне товаров из Китая: некачественные соединения, слишком тонкие проводники, дешевые конструкционные материалы. В результате такие гирлянды (в том числе блоки их управления) часто выходят из строя.

Поломка любого из элементов схемы способна повлиять на функционирование гирлянды. К примеру, нерабочий конденсатор становится причиной мерцания лампочек. Поломка тиристора влечет за собой отключение одного из каналов. Перегоревший диод, вышедший из строя диодный мост приводят к полной неработоспособности системы.

Совет! Если нужно изменить частоту мерцания, рекомендуется добавить в схему конденсатор на 0,5–2 мкФ.

Испорченные детали нужно менять на новые. При отсутствии достаточных знаний в области электротехники или нежелании возиться с ремонтом, рекомендуется предельно простая, но действенная схема. Подключаем гирлянду напрямую с вилкой, а в один из проводников кабеля встраиваем стартер от люминесцентного светильника. Однако данная схема эффективна только для обычных лампочек. Что касается светодиодной гирлянды, ее работоспособность в таком случае будет восстановлена, но свет станет более тусклым.

Одной из самых трудоемких поломок считается тот случай, когда в электрогирлянде не работает один или два цвета, к примеру, только красный либо желтый и синий, как на фото ниже. Это свидетельствует о том, что, скорее всего, перегорели лампочки в соответствующей секции.

Для начала все же рекомендуем разобрать крышку переключателя, он же блок управления, и проверить надежность всех соединений – контактов, припаянных к плате. Сразу же предлагаем просмотреть видео урок от юного мастера, в котором наглядно показано, что делать, если оборвался провод от платы:

Если с виду все в порядке, значит, с большой вероятностью можно судить о том, что перегорела лампочка. Дело в том, что современные гирлянды устроены так, что все одноцветные лампы соединены последовательно и если какая-нибудь сгорит, свет погаснет на всей электрической ветви. Чтобы починить поломку, рекомендуется действовать так, как советует хороший старый учебник: разрезать гирлянду напополам и прозвонить оба участка. Далее действуете аналогичным образом с неработающей секцией: режете на 2 и снова проверяете и так до конца, как показано на схеме.

В результате Вы сможете определить, какая лампочка не рабочая и замените ее. Обращаем Ваше внимание на то, что такой метод ремонта целесообразно использовать в том случае, если электрогирлянда неразборная, как правило, китайская.

Чтобы быстрее починить гирлянду своими руками, можно взять тестер и вместо щупов прикрепить на его концы иголки. С помощью иголок пробиваете последовательно каждый из участков цепи, чтобы игла прошла до токоведущей жилы, и ищите где сопротивление секции значительно отличается. Таким способом можно найти поломку и отремонтировать ее, прилагая меньше усилий.

Старые советские гирлянды на елку (без коробки) в этом плане более удобные, т.к. в них все лампы вкручиваются в патроны, и определить, какая лампочка не работает можно без паяльника и омметра методом исключения – взяв рабочий источник света и поочередно вкручивая его во все патроны. Другой же метод ремонта – с помощью тестера замерить сопротивление каждой лампы, пока не найдете перегоревшую.

Читайте так же:  Стиральная машина веко wmn 6356 sd ремонт своими руками

Пример ремонта еще одной непростой неисправности:

Еще один способ, починить сломанную элекрогирлянду – проверить целостность общего провода. На плате с одной из сторон Вы увидите 5 припаянных проводков: 4 для свечения каждого из цветов и один общий. Вот если оборвался общий провод, его нужно просто подпаять.

Помимо лампочки причина того, что в гирлянде не горит один или несколько цветов может заключаться в обрыве провода, ответственного как раз за определенный цвет. Это проблема чаще всего возникает, если в доме есть кошки либо собаки, которые играясь перегрызают проводки. В этом случае нужно найти место повреждения, заново скрутить токоведущие жилы и заизолировать их. Не помешает после этого обеспечить защиту проводов от домашних животных.

Если у Вас светодиодная гирлянда не светит, и Вы убедились, что дело не в светодиодах, тут уже нужно смотреть блок управления и сетевой шнур. Для начала проверьте целостность шнура, может его перебили либо оборвался контакт на присоединении к микросхеме. После этого проверьте, как припаяны все контактные соединения к плате. Например, на фото ниже один из проводов отгорел. Если же все рабочее, то перегорела плата. Можете, конечно, купить новую гирлянду, если эта была дешевой китайской, но если есть желание починить изделие, сейчас мы расскажем, как это сделать.

Вместо стоявшего блока управления можно использовать стартер от люминесцентной лампы на 127 либо 220 Вольт (разница только в скорости мигания лампочек). Для начала проверьте, как подключены светодиоды. Если выяснится, что крайние элементы групп соединяются между собой анодами, придется переделать схему и соединить светодиоды катодами. Связано это с тем, что для нормальной работы стартера напряжение на анод должно подаваться через 5-ваттный резистор с сопротивлением 15-20 кОм. Помимо этого в цепь придется включить еще и диоды, как показано на схеме ниже. Диоды нужны для того, чтобы пропускать через себя обратный ток сети. Вот таким образом можно переделать и тем самым починить светодиодную гирлянду своими руками в домашних условиях.

Как Вы видите, придется похлопотать, чтобы отремонтировать изделие, поэтому если электрогирлянда китайская, лучше не тратить время и купить новую. О том, как выбрать гирлянду для елки, мы рассказали в отдельной статье. Кстати, переделать ее под стартер рекомендуется даже в том случае, если гирлянда не мигает либо не переключает режимы и причина этому – контроллер.

Обращаем Ваше внимание на то, что если в елочном диодном светильнике перегорел именно светодиод, после чего вся секция не горит, впаивать исправный элемент нужно строго соблюдая полярность!

Если одна или несколько лампочек разбились, и Вы хотите починить изделие, рекомендуем просто заменить поврежденный источник света на новый. Обращаем Ваше внимание на то, что замену нужно делать только при выключенном питании, чтобы не получить удар током. В этом, конечно, небьющиеся лампы лучше, т.к. такая неисправность обходит их стороной.

Если под рукой нет запасной микролампы, можете смело обрезать разбитую и соединить провода без нее.

Ну и последнее, о чем хотелось сказать – если у Вас трубчатая гирлянда (дюралайт) не работает, попробуйте визуально и тестером найти проблемный участок и вырезать его в местах, предназначенных для реза (отмечены ножницами). После этого рабочие секции соедините специальными соединителями, на чем ремонт и будет закончен!

Вот и все, что хотелось рассказать Вам о том, как починить гирлянду, если не горит один цвет либо сгорела плата. Теперь, Вы знаете, что делать, чтобы отремонтировать поломку своими руками!

Будет интересно прочитать:

Изображение - Ремонт китайской гирлянды своими руками proxy?url=https%3A%2F%2F220v.guru%2Fimages%2F649907%2Fkitayskie_girlyandy

Кто не любит Новый год с его особой атмосферой входящего в жизнь волшебства, чудес и праздника? Китайские гирлянды для украшения дома как внутри, так и снаружи пользуются большим спросом благодаря своей низкой цене. Но их качество не всегда позволяет беззаботно встретить новогодние праздники — иногда перестает гореть один или несколько лампочек, а то и вообще вся гирлянда. Чтобы подобное происшествие не испортило торжество, можно попробовать починить светодиодное устройство своими руками.

Светодиодная гирлянда, будь то китайская или отечественная, неизменно состоит из одних и тех же элементов, позволяющих украсить к празднику любое помещение. Обычно отличия продукции разных производителей заключаются только в качестве деталей, гарантии и долговечности изделия. Состоит гирлянда из следующих компонентов:

  • Изображение - Ремонт китайской гирлянды своими руками proxy?url=https%3A%2F%2F220v.guru%2Fimages%2F649909%2Fshema_girlyandyПровод. В зависимости от вида гирлянды, их может быть несколько.
  • Светодиоды. Существуют гирлянды с самыми разными комбинациями этих деталей в зависимости от формы, размера, цвета и количества.
  • Блок управления. В светодиодных изделиях это обязательный элемент. Во-первых, в нем присутствует контроллер, регулирующий светопреставление. Во-вторых, тиристоры — по одному на каждый провод с лампами одного цвета. В-третьих, резисторы, конденсатор и диодные мосты. В более продвинутых моделях присутствует предохранитель, защищающий схему от перегорания в результате перепадов напряжения.

Кроме того, в блок управления обязательно входит кнопка переключения световых режимов.

Когда что-то в доме перестает работать, как полагается, это всегда не радует, но поломка гирлянды больше всего сулит расстройство, так как к празднованию уже почти все готово, а тут такая неожиданность. Покупая китайскую гирлянду, следует помнить, что в отличие от механизмов других производителей, она весьма ненадежна и может выйти из строя в любой момент. Основные слабые места ее следующие:

  • Крайне тонкие провода. Они многожильные, каждая жила без преувеличения толщиной в волос, следовательно, соединять их очень трудно и неудобно. Равно как и припаивать.
  • Часто выходящие из строя тиристоры. Они отвечают за смену режимов мигания, что, собственно, и создает праздничное настроение.
  • Лампочки. Независимо от их вида — обычные они или светодиодные, лампы могут перегореть. Если гирлянда перестала мигать, например, зеленым светом, в то время как остальные в порядке, то, скорее всего, пришла в негодность зеленая лампочка. Но может быть и отсоединение провода от ножек светодиода определенного цвета.
Читайте так же:  Ремонт мотоциклов ява своими руками

Для обнаружения неисправности нужно осмотреть гирлянду. Если причина кроется в поломке какой-то детали, придется искать ее отечественные аналоги. Хотя лучше будет переделать всю схему — так механизм станет надежней и сможет прослужить не один год.

Учитывая все особенности китайской продукции, для исправления поломки не понадобится много времени. Но в будущем все-таки лучше проверять праздничные атрибуты заранее, чтобы неприятные сюрпризы не заставали врасплох накануне праздника.

Перед началом ремонта необходимо убедиться, что изделие отключено от сети. А также нужно заранее подготовить необходимые материалы — изоленту, мультиметр, кусачки, нож и другие (конкретнее можно будет сказать после диагностики повреждения).

Изображение - Ремонт китайской гирлянды своими руками proxy?url=https%3A%2F%2F220v.guru%2Fimages%2F649917%2Fkakih_detaley_sostoit_girlyanda

Разрыв провода найти довольно просто. Необходимо тщательно просмотреть гирлянду по всей ее длине, соблюдая аккуратность, чтобы не добавить новых повреждений. Если провод оторвался от лампочки с одной стороны, можно не мучиться с пайкой и отсоединить его и с другого контакта, а потом просто скрутить два конца вместе. При общем количестве в 100−500 лампочек отсутствие одной останется незамеченным. И хотя напряжение на остальные элементы возрастет, так как в последовательной цепи оно делится поровну, разница все же будет незначительной и на ускорение износа деталей гирлянды не повлияет.

Чтобы соединить два конца, надо сперва их зачистить от изоляции. Вот тут может быть проблема. Дело в том что провод имеет несколько очень тонких жил, которые практически впаяны в изоляцию. Счищать ножом нужно очень осторожно, чтобы не повредить их, хотя все равно одна-две обязательно оторвутся или срежутся. Но это не критично, без них гирлянда тоже будет отлично работать.

Зачищенные концы скручивают вместе и обматывают изолентой. Можно спаять и заизолировать, главное, добиться относительной надежности крепления.

Изображение - Ремонт китайской гирлянды своими руками proxy?url=https%3A%2F%2F220v.guru%2Fimages%2F649918%2Fveroyatnye_vidy_neispravnosti

Перегоревший светодиод можно вычислить при помощи мультиметра. Замену ему можно как купить отдельно, так и снять со старой нерабочей гирлянды, если такая имеется. После этого новая деталь припаивается на свободное место, а контакты изолируются.

Если провода и лампочки проверены, все исправно, а гирлянда до сих пор не работает или работает некорректно, то проблема в блоке управления. Возможно, там отломились контакты или пришла в негодность какая-то деталь. При отсутствии предохранителя — в самых дешевых моделях — детали могли перегореть при скачках напряжения.

В любом случае необходимо проверить все детали мультиметром. При выходе из строя какой-то из них можно поступить двумя способами:

  • Подыскать в магазинах или интернете замену. Чтобы правильно подобрать деталь, нужно посмотреть маркировку на корпусе и купить соответствующую или аналогичную.
  • Собрать всю схему самостоятельно. Это предпочтительнее, так как своими руками можно спаять качественное изделие, которое сможет прослужить гораздо дольше китайского конвейерного продукта. Правда, этот вариант уже гораздо сложнее и для людей, не занимающихся электроникой, не подойдет.

Схема гирлянды на светодиодах выглядит примерно так. Ее можно усовершенствовать, а можно упростить. Но легче, конечно, купить новую гирлянду, если есть такая возможность.

При этом предпочтение лучше отдавать если и китайским производителям, то хотя бы выбирать не самый дешевый вариант. Изделия из Китая подороже имеют вполне высокое качество и гораздо менее подвержены поломкам.

Сегодня на рынке можно приобрести гирлянды практически любой, формы, цвета и функциональности. Преимущественно можно встретить китайские модели, которые отличаются от известных всем советских большим количеством лампочек.

Лампочки обычно являются несъемными, но, несмотря на это, гирлянды достаточно просто поддаются ремонту. Как же починить китайскую гирлянду своими руками? О поломках и способах их починки и пойдет речь далее.

Если гирлянда перестала гореть, это может быть следствием того, что отпаялись некоторые провода. Чтобы отремонтировать устройство в таком случае необходимо, прежде всего, выключить его из сети. Далее нужно открыть управляющее устройство. С одной его стороны находятся платформа для подключения цветовых каналов, а с другой – платформа для присоединения сетевого шнура. Необходимо проверить, хорошо ли припаяны те и другие провода. Если какой-либо из них отошел, его нужно припаять. Обычно проблема на этом решается. После завершения работы управляющее устройство необходимо закрыть.

Для того чтобы в будущем можно было легко заменить лампочки, лучше всего будет запастись несколькими одинаковыми гирляндами одновременно. Одна или несколько из них могут стать запасными в случае поломки основной. Китайская гирлянда в основном оснащена лампами, которые закорачиваются при перегорании. Поэтому в случае поломки одной из них, остальные начинают усиленно работать. Для того чтобы они быстро не вышли из строя, поломанную лампочку необходимо как можно скорее поменять (см. видео), что достаточно легко сделать своими руками. Замену нужно осуществлять только тогда, когда гирлянда полностью обесточена.

Если лампочки не закорачиваются при перегорании, нерабочей станет вся гирлянда. В таком случае значительно сложнее найти, какая из лампочек нерабочая. Сделать это можно следующим методом. Для начала необходимо обесточить устройство и перерезать провод ровно посередине. Далее каждый участок необходимо прозвонить сначала до конца. Таким образом, станет понятно, где находится поломанная лампочка и будет совсем несложно ее заменить. После этого нужно соединить перерезанные провода и сделать соединения изолированными.

Самое опасное в китайской гирлянде – это разбитые лампочки. При включении устройства через них начинает идти сильное напряжение, что может быть опасно для здоровья и жизни. Именно поэтому такую поломанную гирлянду необходимо сразу же отремонтировать, заменив лампочку новой.

Чтобы починить устройство со светодиодами необходимо использовать несколько другие методы. Прежде всего, нужно помнить, что новые световые диоды должны обладать той же полярностью, что и остальные, из которых состоит устройство.

Читайте так же:  Штиль мс 181 ремонт своими руками

Использовать одновременно светодиоды и лампы в одном устройстве строго воспрещается, т.к. у световых диодов расчетный ток равен 20 мА, а у лампочек – от 50 до 100 мА.

После того, как удалось отремонтировать гирлянду, необходимо осмотреть, нет ли неизолированных соединений и при необходимости изолировать их.

Правильно подобранный анатомический матрас – залог здоровья и комфортного сна. Его основная задача – обеспечить правильную поддержку позвоночника во время.

Сложно представить более простой и абсолютно здоровый способ тепловой обработки еды, чем готовка с помощью электрического гриля. Благодаря уникальному устройству.

Попалась мне как то такая гирлянда, в которой не светился один цвет. Изначально было четыре цвета – это обычная китайская гирлянда с маленькими лампочками. Сперва подумал, что згорела одна лампочка. Проверив их, оказалось, что лампочки все работоспособны. Тогда подумал, может сгорел тиристор?

После измерения его оказалось, что один переход пробит. Выпаяв тиристор Q406, проверил сопротивление еще раз. От досада, проблема не в тиристоре, а в микросхеме. Пробит (замкнут на минус) ее выход, поэтому она не работала (точнее один зеленый канал не работал). Решил перепаять управляющий электрод с неисправного канала на исправный. Меня осенило, что если можно попробовать запаять его через конденсатор. Тогда лампочки должны были мигать немного с задержкой (один цвет не повторял бы другой).

После многих экспериментов все же добился своего. Надо было просто подключить на выход микросхемы RC-цепь (на схеме обозначено синим цветом). Один вывод резистора подключить на исправный канал микросхемы, второй вывод – на конденсатор и на управляющий электрод тиристора неисправного канала, свободный вывод конденсатора припаять к общему проводу.

Выбор конденсатора и резистора достаточно капризный – гирлянда или светится все время, или совсем не светит. Главное «вцепиться» в какой то один канал и подбирать резисторы и конденсаторы пока не будет желаемый результат. С пятого раза что-то точно выйдет.

Как стала светить гирлянда после ремонта? У меня был неисправен зеленый цвет, и я его подключил к красному через RC-цепь. Если красный цвет скоро мигает, то и зеленый так же быстро мигает – эффекта почти незаметно. Но когда красный цвет загорается медленно, то зеленый загорается с некоторой заметной задержкой в несколько секунд. Затем он светится секунд пять и плавно гаснет. Если внимательно присмотреться, то ремонт гирлянды дает о себе знать, но чтобы мигание стало немного интереснее, то стоит допаять две детальки. Никто не догадается, что зеленый цвет запараллелен с красным. Единственное, что мне не понравилось – это то, что при очень медленном мигании маловато зеленого цвета.

Поскольку выход микросхемы пробит, то его надо перерезать (на схеме обозначено красным крестиком). Резистор можно выбрать на 6,2 кОм, конденсатор на 0,68 мкФ. Конденсатор подойдет на любое напряжение (на управляющие электроды тиристоров подается ШИМ (широтно-импульсная модуляция) примерно + 0,5В).

При выборе гирлянды надо смотреть на толщину провода. Он должен быть 0,5 мм2

Среди множества световых приборов, используемых для оформления новогодних елок, особое место занимает схема китайской гирлянды. Она, как и все аналогичные китайские изделия, отличается простотой и дешевизной. Возникает много споров о надежности подобных гирлянд, однако, большинство потребителей использует именно их.

Данная конструкция оснащена плавным управлением яркостью. Для этого используется фазовое управление, регулирующее угол открывания тиристоров. Автоматика использует целых восемь программ, обеспечивающих большое разнообразие алгоритмов управления. Благодаря своим качествам, прибор очень дешев, поэтому и расходится миллионными тиражами.

В основе контроллера лежит плата небольшого размера, где предусмотрено место для диодного моста. Здесь же располагается и микроконтроллер с четырьмя выходами. Он представляет собой небольшой кусочек генитакса, где с помощью эпоксидной смолы крепится микрочип. Через выходы микроконтроллера, с помощью токоограничительных резисторов, осуществляется управление четырьмя тиристорами. Данное устройство рассчитано на анодное напряжение до 600 вольт и ток в пределах 0,6-0,8 ампер. В отдельных конструкциях дешевых гирлянд, вместо входного диодного мостика остается один диод. В то же время, подключение электродов, управляющих тиристорами, осуществляется напрямую к выходам микроконтроллера, без использования резисторов, ограничивающих ток.

Как правило, мощность микроконтроллера очень маленькая, поэтому, он не в состоянии контролировать работу мощных симисторов. Для того, чтобы решить эту проблему, необходимо использовать отдельный маломощный источник питания, имеющий гальваническую развязку от общей сети. В этих целях можно использовать адаптер малой мощности, например, такой, который питает усилитель телевизионной антенны, содержащий в своей схеме стабилизатор.

Чтобы совместить маломощный микроконтроллер с мощными симисторами, практикуется применение транзисторных ключей, где используются транзисторы с высоким коэффициентом усиления тока. Таким образом, схема китайской гирлянды не перегружает выходы микроконтроллера. Чтобы обеспечить гальваническую развязку, применяются специальные микросхемы, на входе которых содержится светодиод, а на выходе установлен маломощный симистор.

Для того, чтобы китайская гирлянда нормально работала, ее нужно синхронизировать с сетью с помощью сигнала. С этой целью, на вход микроконтроллера подается фаза, номиналом 220 вольт через установленный резистор. Нейтральный провод сети, соединяется с общим проводом всего устройства.

Изображение - Ремонт китайской гирлянды своими руками photo3432
Автор статьи: Артем Кондратьев

Добрый день! Я Артем. Чуть меньше 9 лет работаю слесарем и мне нравиться работать руками. Когда создаешь новые полезные вещи или возвращаешь к жизни сломанные предметы. Разве это не прекрасно? Рекомендую, перед реализацией идей с моего сайта, проконсультироваться со специалистами. Удачного рабочего дня!

Обо мнеОбратная связь
Оцените статью:
Оценка 5 проголосовавших: 3

ОСТАВЬТЕ ОТВЕТ

Please enter your comment!
Please enter your name here
