На грузовых автомобилях Маз-5551, 5549, Маз-5335, 5336, 5337 устанавливается коробка передач ЯМЗ-236.

Регулировка привода коробки передач Маз-5551, 5549, Маз-5335, 5336, 5337

В процессе эксплуатации автомобиля может возникнуть необходимость в регулировке привода коробки передач при различных признаках неисправности.

Так, если не включаются IV и V передачи КПП Маз-5551, 5549, Маз-5335, 5336, 5337, а остальные включаются, то необходимо следующее:

– нанести метки совмещения на тягу 10 (см. рис. 53) и наконечник 8;

– отпустить стяжные болты 9 наконечника тяги и повернуть наконечник 8 на тяге против часовой стрелки (если смотреть по ходу автомобиля) на 4—5°, что соответствует смещению одной метки относительно другой около 1 мм;

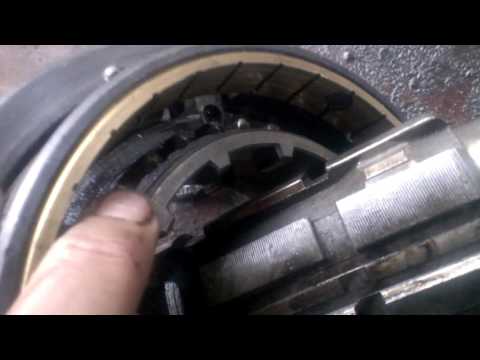

  • Ремонт КПП ямз 236 не снимая с двигателя.
    YouTube Video
Видео (кликните для воспроизведения).

– затянуть стяжные болты 9 и проверить включение передач.

При необходимости дополнительно повернуть наконечник тяги.

Если не включаются I передача и задний ход КПП Маз-5551, 5549, Маз-5335, 5336, 5337, а остальные передачи включаются, то порядок регулировки аналогичен описанному выше, за исключением того, что наконечник 8 следует поворачивать по часовой стрелке (если смотреть по ходу автомобиля).

Рис. 53. Привод коробки передач КПП Маз-5551, 5549, Маз-5335, 5336, 5337

1 — рычаг переключения передач; 2 — рычаг механизма переключения; 3 — валик переключения передач; 4 — картер механизма дистанционного переключения передач; 5 — промежуточный рычаг переключения передач; 6 — палец; 7 — серьга шарнира; 8 — наконечник тяги; 9 — стяжные болты; 10 — тяга; 11 — промежуточный механизм; 12 — стопорный болт; 13 — поперечный валик.

При касании рукоятки рычага 1 панели приборов или кожуха кабины провести следующую регулировку:

– установить рычаг 1 в нейтральное положение;

– отсоединить наконечник тяги 10 от серьги 7 и убедиться в том, что рычаг 2 находится в нейтральном положении. Вилка должна находиться в вертикальном положении, и при угловом покачивании должно ощущаться сопротивление вращению;

– зафиксировать поперечный валик 13 промежуточного механизма управления стопорным болтом 12, завертывая его до упора в коническое отверстие на валике;

– с помощью наконечника 8, предварительно ослабив стяжные болты 9, отрегулировать тягу 10 по длине так, чтобы палец 6 входил в отверстие вилки наконечника 8 и серьги 7 свободно, без дополнительных перемещений для совпадения отверстий, и соединить наконечник с серьгой, затянуть стяжные болты наконечника;

– отвернуть стопорный болт 12 на пять оборотов и законтрить гайкой.

Ремонт коробки передач КПП Маз-5551, 5549, Маз-5335, 5336, 5337

Определение причины и устранение неисправности в коробке передач КПП Маз-5551, 5549, Маз-5335, 5336, 5337 редко вызывают необходимость ее полной разборки.

В отдельных случаях для устранения неисправности можно ограничиться снятием крышки коробки передач, для чего сначала снимают механизм дистанционного управления коробкой.

Если же требуется заменить или отремонтировать детали, расположенные в картере коробки передач, ее необходимо снять с автомобиля.

Для этого следует прежде всего, слив масло из коробки передач, отсоединить от нее карданный вал, отсоединить тягу привода механизма переключения передач от крышки механизма переключения и тягу привода сцепления от рычага муфты сцепления и снять кронштейн дополнительной опоры коробки передач.

Подведя подъемную тележку под картер коробки передач Маз-5551, 5549, Маз-5335, 5336, 5337, поджать коробку, отвернуть болты крепления коробки к двигателю, отсоединив хвостовик ведущего вала коробки, опустить коробку на тележку.

В дальнейшем для устранения какой-либо неисправности или замены отдельных деталей достаточна разборка коробки передач на отдельные узлы.

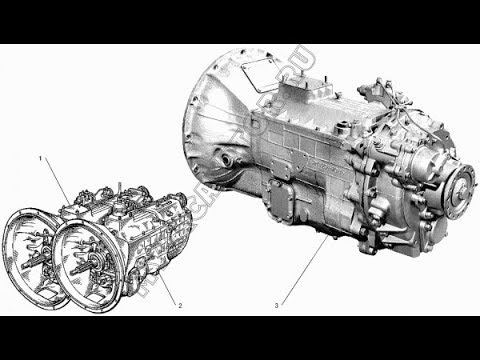

  • Ремонт и рестайлинг КПП-238вм. 1часть.
    YouTube Video
Видео (кликните для воспроизведения).

Для разборки коробки передач ее рекомендуется устанавливать на стенде с поворотной площадкой.

Разборку коробки передач Маз-5551, 5549, Маз-5335, 5336, 5337 начинают со снятия механизма дистанционного переключения и верхней крышки коробки передач.

При этом необходимо следить за тем, чтобы не повредить уплотнительные прокладки.

Снимают муфту выключения сцепления с крышки подшипника ведущего вала, предварительно отсоединив шланг смазки муфты и оттяжные пружины от вилки.

Вынимают вал вилки выключения сцепления, предварительно вывернув стяжной болт и повернув вал на 180°. При этом можно пользоваться мягкой выколоткой.

С помощью универсального съемника снимают фланец с ведомого вала КПП Маз-5551, 5549, Маз-5335, 5336, 5337 и болтов-съемников, крышку с ведущего вала в сборе с сальником и прокладку.

Ударяя алюминиевым молотком по ведущему валу и покачивая его рукой, извлекают ведущий вал в сборе с подшипником. Чтобы извлечь из картера ведомый вал, необходимо сначала снять крышку заднего подшипника и с помощью съемника выпрессовать задний подшипник ведомого вала, предварительно сняв с него стопорное кольцо.

Ведомый вал КПП Маз-5551, 5549, Маз-5335, 5336, 5337 в сборе с шестернями извлекают из картера коробки с помощью проволочных захватов, снимая со шлицев шестерню I передачи и заднего хода.

Промежуточный вал извлекают аналогичным образом после снятия крышки заднего подшипника промежуточного вала, упорной шайбы и заднего подшипника промежуточною вала.

Затем снимают с картера коробки передач КПП Маз-5551, 5549, Маз-5335, 5336, 5337 масляный насос и прокладку.

Чтобы вынуть из картера блок шестерен с подшипниками и промежуточной втулкой, необходимо сначала при помощи съемника выпрессовать из картера ось блока шестерен заднего хода.

Необходимость дальнейшей разборки коробки передач определяется внешним осмотром.

Разборка ведущего вала не вызывает затруднений, так как после снятия кольцевой гайки крепления подшипника последний спрессовывают с помощью съемника.

При разборке ведомого и промежуточного валов КПП Маз-5551, 5549, Маз-5335, 5336, 5337 необходимо прежде всего с помощью универсальных съемников спрессовать подшипники и специальными съемниками снимать замковые пружинные кольца подшипников и шестерен.

Для дальнейшей разборки ведомого вала снимают синхронизаторы IV и V передач. Чтобы снять с вала шестерню V передачи, вынимают из паза на валу замковую шпонку.

Затем, развернув на один шлиц, при помощи отвертки снимают упорную шайбу шестерни V передачи.

Под прессом с ведомого вала КПП Маз-5551, 5549, Маз-5335, 5336, 5337 через оправку и деревянную прокладку спрессовывают втулки шестерен и синхронизаторов, снимают шестерни и синхронизаторы II и III передач.

Окончательную разборку промежуточного вала после снятия подшипников и замковых колец также выполняют под прессом или с помощью универсального съемника.

Прежде всего спрессовывают шестерню привода промежуточного вала, затем шестерни V и III передач, снимают распорную втулку, наконец, спрессовывают шестерню II передачи.

Разборка крышки коробки передач Маз-5551, 5549, Маз-5335, 5336, 5337 с механизмом переключения передач, а также масляного насоса коробки передач обычно не вызывает особых затруднений.

После разборки узла коробки передач детали промыть в керосине или в дизельном топливе и обдуть сжатым воздухом.

Наружным осмотром выявляют трещины, обломы, срывы резьб, выкрашивание и обломы зубьев шестерен и другие повреждения.

Если есть трещины или обломы зубьев, а также повышенный износ зубьев, шестерни заменяют.

У синхронизатора возможны ослабление посадки штифтов муфты на каретке, износ конусных колец, износ зубьев кареток и износ шлицевых отверстий.

При ослаблении муфты на каретке синхронизатора КПП Маз-5551, 5549, Маз-5335, 5336, 5337 негодные штифты высверливают и вместо них ставят новые с обваркой латунью. Место заварки зачищают.

При определении степени износа бронзовых конусных колец обойм синхронизаторов пользуются сопрягаемыми с ним конусными поверхностями соответствующих шестерен.

При насаживании кольца на шестерню замеряют зазор между торцом зуба и обоймой синхронизатора КПП Маз-5551, 5549, Маз-5335, 5336, 5337.

Износ конусного кольца считается в пределах допустимого, если зазор между торцом зуба и обоймой не менее 1,5 мм.

Износ зубьев кареток (по длине) со стороны включения допускается до 8 мм.

Заварка трещин обоймы синхронизатора не допускается.

Сборку узлов, а также окончательную сборку коробки передач Маз-5551, 5549, Маз-5335, 5336, 5337 выполняют в обратной последовательности.

При этом следует максимально использовать детали одного комплекта.

Особенно это важно для шестерен из условий бесшумной работы.

Однако при выбраковке одной из сопрягаемых деталей необходимо подбирать наиболее плотную посадку в таких сопряжениях, как шлицевые посадки кареток синхронизаторов, шестерни I передачи и заднего хода, посадки подшипников на валах и в гнездах картера и других соединениях, соблюдая при этом условия плавного перемещения на шлицевых валах, равномерного вращения валов и шестерен без рывков и заеданий и т. д.; при замене
синхронизатора или ведущего вала, а также одной из шестерен ведомого вала (кроме шестерни I передачи и заднего хода) притереть конусные поверхности синхронизаторов к конусным поверхностям шестерни или ведущего вала.

Площадь следов контакта каждой конусной поверхности должна составлять не менее 65% общей площади и располагаться равномерно по всей конусной поверхности.

После сборки все валы коробки передач КПП Маз-5551, 5549, Маз-5335, 5336, 5337 должны легко и плавно вращаться.

Коробку передач устанавливают на автомобиль в обратной последовательности.

После установки коробки проверить четкость переключения всех передач.

Техническое обслуживание коробки передач КПП Маз-5551, 5549, Маз-5335, 5336, 5337

Техническое обслуживание коробки передач КПП Маз-5551, 5549, Маз-5335, 5336, 5337 заключается в периодической проверке уровня масла и смене его в картере в соответствии с указаниями в карте смазки.

Масло в картер коробки передач заливают до уровня контрольной пробки.

Сливать масло следует горячим через оба спускных отверстия.

В поддоне картера имеется перегородка, поэтому через одно отверстие вылить все масло невозможно.

После слива масла снять крышку в нижней части картера КПП Маз-5551, 5549, Маз-5335, 5336, 5337, в которой помещается масло-приемник масляного насоса с магнитом, тщательно промыть их и установить на место.

При этом следует обращать внимание на то, чтобы не перекрыть масляную магистраль крышкой или ее прокладкой.

Для промывки коробки передач рекомендуется использовать 2,5—3 л веретенного масла.

При нейтральном положении рычага управления коробкой передач на 7—8 мин пускают двигатель, затем его останавливают, веретенное масло сливают и заполняют коробку передач маслом, предусмотренным картой смазки.

Так как в коробке передач Маз-5551, 5549, Маз-5335, 5336, 5337 имеется масляный насос, категорически запрещается промывать коробку передач керосином или дизельным топливом, потому что недостаточное разрежение на всасывании может привести к отказу его в работе.

Следует помнить, что масляный насос приводится в действие от промежуточного вала коробки передач.

Поэтому при неработающем двигателе масляный насос не подает смазку к подшипникам шестерен ведомого вала и на конусные поверхности синхронизаторов.

Это особенно важно знать при буксировке автомобиля Маз-5551, 5549, Маз-5335, 5336, 5337 с неработающим двигателем.

В случае буксировки двигателя необходимо выключить сцепление и включить IV (прямую) передачу в коробке или отсоединить последнюю от трансмиссии, в противном случае возможны задиры поверхностей скольжения и износ колец синхронизаторов.

Необходимо также проверять надежность крепления верхней крышки к картеру коробки передач и механизма управления к верхней крышке.

Уход за коробкой передач заключается в проверке уровня масла и смене его в картере. Уровень масла в картере должен совпадать с контрольным отверстием. Сливать масло нужно горячим через все сливные отверстия. После слива масла нужно снять крышку в нижней части картера, в которой помещается маслоприемник масляного насоса с магнитом, тщательно промыть их и установить на место. При этом следует обратить внимание на то, чтобы не перекрыть масляную магистраль крышкой или ее прокладкой.

Для промывки коробки передач рекомендуется использовать 2,5 — 3 л индустриального масла И-12А или И—20А по ГОСТ 20799—75. При нейтральном положении рычага управления коробкой передач на 7 – 8 мин пускают двигатель, затем его останавливают, промывочное масло сливают и заполняют коробку передач маслом, предусмотренным картой смазки. Недопустимо промывать коробку передач керосином или дизельным топливом.

В процессе эксплуатации привода коробки передач возможны регулировки:

– положения рычага 3 (см. рис. 1) переключения передач в продольном направлении;

– положения рычага переключения передач в поперечном направлении;

– блокировочного устройства телескопических элементов продольной тяги.

Для регулировки угла наклона рычага 3 в продольном направлении необходимо ослабить гайки болтов 6 и перемещением тяги 4 в осевом направлении установить угол наклона рычага примерно 85 ° (см. рис. 1) при нейтральном положении в коробке передач.

Регулировка положения рычага в поперечном направлении осуществляется изменением длины поперечной тяги 17, для чего необходимо отсоединить один из наконечников 16 и, отвернув гайки, отрегулировать длину тяги так, чтобы рычаг управления коробкой, находясь в нейтральном положении против включения 6 — 2 и 5 — 1 передач, имел примерно угол, равный 90˚ к горизонтальной плоскости кабины (в поперечной плоскости автомобиля).

Регулировку блокировочного устройства привода переключения передач нужно производить следующим образом:

– расшплинтовать палец 23 и отсоединить тягу 4 от вилки 22;

– очистить серьгу 25 и внутреннюю тягу от старой смазки и грязи;

– задвинуть внутреннюю тягу до «щелчка» блокировочной втулки 15;

– расконтрить гайку серьги 25 и, вставив отвертку в шлиц хвостовика внутренней тяги, вывертывать ее до исчезновения углового люфта серьги;

– удерживая хвостовик 24 от проворачивания, затянуть контргайку;

– проверить качество регулировки. При смещении блокировочной втулки 21 в сторону пружины 19 внутренняя тяга должна вытягиваться без заеданий на всю длину, а при задвигании тяги внутрь до упора в пазы блокировочная втулка должна перемещаться четко со «щелчком» до упора втулки в нижний выступ серьги.

При регулировке привода следует соблюдать следующие требования:

– регулировку производить при поднятой кабине и при неработающем двигателе;

– не допускать изгиба и погнутости наружной и внутренней подвижных тяг;

– во избежание поломки подсоединение тяги 4 к вилке 22 производить так, чтобы отверстие в серьге под палец 23 располагалось над продольной осью тяги 4;

– нейтральное положение коробки передач при поднятой кабине проверять свободным перемещением рычага 18 механизма переключения передач в поперечном направлен ни (относительно продольной оси автомобиля). Валик 12 при нейтральном положении коробки имеет осевое перемещение, равное 30 – 35 мм, при этом ощущается сжатие пружины.

Описанные выше регулировки привода коробки передач следует производить при снятии и установке двигателя и кабины.

При неисправностях КПП МАЗ ремонту подлежат картер и крышка.

Все остальные механизмы при значительном износе или повреждениях необходимо заменить.

Срочный ремонт чугунного картера КПП проводят, если:

  • Износились отверстия под подшипники и штифты;
  • Повреждена резьба.

Для ремонта КПП на МАЗ выполняют постановку втулок.

Отверстие необходимо расточить до d пятнадцать с половиной сантиметров, а выточку делают на три миллиметра больше по диаметру.

  • Глубина – две целых пять десятых миллиметра.
  • В подготовленные гнезда нужно запрессовать втулки.
  • Обеспечивают натяжение размером не > 0,15 мм.
  • Отверстия линейно растачивают.

Для ремонта КПП МАЗ 238 поврежденной резьбы используют ввертыши на клее.

Изображение - Ремонт кпп маз своими руками proxy?url=http%3A%2F%2Fmazprice.ru%2Fupload%2Feditor%2Fimage%2Fremontiruem-korobku-peredach-maz---sovety_20150519172248

Если износилось отверстия М16, производят сверление диаметром 17,1 мм. Делают нарезку резьбы. Затем вкручивают ввертыш.

  • Для восстановления отверстий выполняют развертывание.
  • При ремонте КПП МАЗ с делителем картера необходимо соблюдать установленные требования завода-производителя к взаиморасположению поверхностей.

Восстановление и ремонт КПП МАЗ чугунной крышки выполняется при:

  1. Трещинах;
  2. Изношенных отверстиях;
  3. Повреждениях торцов.

Если на трубе видны даже самые незначительные обломы, необходимо отрезать деформированный участок. Затем выполняют расточку отверстия d пять с половиной сантиметров для ремонтной втулки.

Фаску стачивают 5х45 градусов. В заготовленное отверстие впрессовывают втулку. Деталь в процессе ремонта КПП МАЗ своими руками приваривают. Выполняют обтачку и расточку отверстий.

Расположив крышку в патроне, подрезают торец. Стачивают отверстие, а фаску растачивают. Затем нарезают четыре витка. Соблюдают шаг в четыре, ширину в три, а глубину в один миллиметр.

Окончательную обработку и ремонт КПП МАЗ своими руками делают на круглошлифовальной машине.

  • Поврежденные отверстия под болтовое соединение заваривают с помощью электрода.
  • Наплавление зачищают.
  • Сверлят небольшие отверстия d одиннадцать миллиметров и зенкуют их со стороны трубы.

При ремонте КПП МАЗ крышки строго соблюдают ряд требований:

  • Биение отверстий под сальник – не более 0,08 миллиметров;
  • Допустимая непараллельность торцов фланца и выточки составляет не более 0,05 миллиметров;
  • Биение поверхности отверстий с канавкой не > 0,02 миллиметра.

Если износилось отверстие под сальник, для ремонта КПП на МАЗ применяют втулку. Сначала выполняют расточку диаметром 68 мм длиной 24,5 мм. Затем делают расточку втулки. Отверстие совмещают с масляной канавкой на крышке. Торец втулки подрезают. Растачивают фаску и отверстие.

Ремонт КПП МАЗ с делителем выполняют на специальном оборудовании.

Не забывайте, что в нашем интернет-магазине вы найдете самые качественные запчасти МАЗ для ремонта коробки передач.

В этой статье мы расскажем, какие функции выполняет КПП в двигателе МАЗ, сделаем несколько рекомендаций по ремонту и также будет обозначена схема переключения передач МАЗ с делителем, которую вы сможете подробно рассмотреть и изучить.

В КПП находиться такой элемент, как шестерёнка, обычно их несколько, они соединены с рычагом управления передачами и именно за счёт их происходят переключения передач. С переключением передач регулируется скорость автомобиля.

То есть, иными словами, шестерёнки и есть передачи. У них разные размеры и разная скорость вращения. В процессе работы, одна цепляет другую. Система такой работы обусловлена тем, что большая шестерёнка цепляет меньшую по размеру, вращение увеличивается, а заодно и скорость автомобиля МАЗ. В случаях, когда малая шестерёнка цепляет большую, скорость, наоборот, падает. Коробка состоит из 4 скоростей плюс задняя. Первая считается самой низкой и с прибавлением каждой передачи автомобиль начинает двигаться быстрее.

Расположена коробка в автомобиле МАЗ между коленчатым валом и карданным. Первый напрямую идёт от двигателя. Второй напрямую связан с колёсами и приводит их работу в действие. Перечень работ, которые приводят к регулировки скоростей:

  1. Мотор задаёт движение приводному и коленчатому валу.
  2. Шестерёнки КПП получают сигнал и приходят в движение.
  3. Используя рычаг переключения передач, водитель выбирают необходимую скорость.
  4. Выбранная водителем скорость передаётся на карданный вал, который приводит колёса в действие.
  5. Автомобиль продолжает своё движение на выбранной скорости.

Схема устройства переключения передач КПП с делителем на МАЗе непростая, но она очень поможет вам при совершении ремонтных работ. Ступенчатая коробка переключения передач на МАЗе состоит из таких элементов, как картер, валы, ступка, синхронизаторы, шестерёнки и другие не менее важные элементы.

Такой агрегат устанавливают, в большинстве случаев, на грузовики или автомобили, которые будут подвергаться высокой проходимости.

Этот агрегат, как и его предшественник, пользуется популярность среди машин с высокой грузоподъёмностью.

Наиболее популярная, среди легковых автомобилей.

Хотите, чтобы ваша коробка с делителем сохранялась в хорошем состоянии долгие годы? Тогда за ней нужен уход и элементарные проверки. Необходимо следить за работой таких элементов, как шестерёнки, ступка, сам рычаг управления и так далее. Случилось так, что поломки уже не избежать? Мы дадим вам следующие рекомендации для самостоятельного ремонта:

  • подробно ознакомиться со схемой и инструкцией вашего механизма;
  • для того чтобы провести ремонт, в первую очередь необходимо снять коробку полностью и только после можно приступать к ремонту;
  • после того как вы вытащите её наружу, не спешите разбирать её полностью, иногда проблема находится на поверхности, обращайте особое внимание на все детали, если увидите подозрительное «поведение», то скорее всего проблема именно в этом элементе;
  • если же вам всё-таки придётся разбирать коробку полностью, складывайте все детали в порядке разбора, для того, чтобы не запутаться в момент, когда вы будете собирать её обратно.

Если вы не уверены в своих силах, не имеете определённых навыков и знаний, обратитесь в сервисный центр. Нет такой возможности? Что же, никогда не поздно научиться новым и полезным вещам. Задавайте вопросы в комментариях, дадим вам раскрытые и подробные ответы.

В этой статье была рассмотрена схема переключения передач для МАЗ всех видов. Надеемся, что информация вам пригодилась в ремонте. Пускай ваша коробка служит вам долгие годы!

Вы сможете увидеть принцип работы механической коробки в данном видео.

Коробку передач автомобиля МАЗ-5335 и его модификаций при ремонте разбирают в три этапа: частичная разборка, общая разборка узлов.

– Вывертывают маслосливные пробки, болты крепления крышки заборника 20 (рис. 1) масляного насоса снимают с коробки передач в сборе с магнитом, вынимают с заборника и прокладку крышки заборника.

– Отвертывают гайки механизма дистанционного переключения передач к верхней крыше, снимают со шпилек пружинные шайбы, механизм и прокладку механизма дистанционного переключения передач.

– Вывертывают болты крепления верхней крышки 13 к картеру 18 коробки передач, снимают с картера верхнюю крышку в сборе со штоком и вилками и прокладку крышки.

– Вывертывают болты и снимают крышки люков отбора мощности их прокладки.

– Отвертывают гайку крепления фланца 16, предварительно удалив шплинт, снимают тарельчатую шайбу и съемником (рис. 2) снимают фланец 16 (см. рис. 1) крепления карданного вала к ведомому валу коробки передач.

Вывертывают болты крышки 15 заднего подшипника ведомого вала, снимают крышку с сальником и приводом спидометра.

– Снимают пружину муфты 1 включения сцепления, отвертываем гайку крепления шланга для смазки подшипника к картеру 4 сцепления, вывертывают шланг в сборе из муфты выключения сцепления и снимают муфту 1 в сборе с подшипником с крышки 3 заднего подшипника ведущего вала.

– Вывертывают стяжной болт вилки выключения сцепления, снимают с него пружинную шайбу и, продвигая вал вилки выключения сцепления шлицевым концом вперед, снимают вилку. Затем выбивают шпонку из паза вала и вынимают вал из отверстия картера 4 сцепления.

– Отвертывают болты крепления крышки 3 заднего подшипника ведущего вала 2, снимают крышку 3 в сборе с сальником и вынимают ведущий вал 2 в сборе из картера 18 коробки передач, применяя при этом съемник.

– Продвигают ведомый вал 14 в сборе вперед до выхода заднего подшипника из гнезда, вынимают клешами из кольцевой канавки стопорное кольцо и спрессовывают съемником с ведомого вала задний подшипник и червяк 35 шестерни привода спидометра. После этого вынимают из картера 18 коробки передач в вал 14 в сборе и снимают со шлицевой поверхности его шестерни первой передачи и заднего хода.

– Вывертывают болты крепления масляного насоса 25 к картеру коробки передач, снимают насос 25 в сборе и прокладки.

– Вывертывают болты крышки заднего подшипника промежуточного вала 17, снимают прокладку крышки. Удаляют контровочную проволоку, два болта крепления упорной шайбы заднего подшипника промежуточного вала 17 и снимают шайбу. Вынимают ось 26 блока шестерен заднего хода и блок 27 шестерен с подшипниками. Вынимают из блока 27 шестерен заднего хода роликовые подшипники и распорную втулку. Продвигают промежуточный вал 17 в сборе до выхода заднего подшипника промежуточного вала из гнезда картера 18 коробки передач, вынимают клещами стопорное кольцо из канавки подшипника, спрессовывают подшипник с вала и вынимают промежуточный вал 17 в сборе с шестернями из картера коробки передач.

– Удаляют шплинтовочную проволоку, вывертывают болты крепления картера сцепления 4, снимают с болтов пружинные шайбы и снимают картер сцепления с картера коробки передач 18. Затем вывертывают из картера коробки передач пробку контроля уровня масла и пробки масляного канала.

Одним из знаменитых брендов Беларуси является «МАЗ». Производимая техника от Минского автомобильного завода (МАЗ), к которой относятся тягачи, лесовозы, большегрузные автомобили известна всему миру.

КПП транспортного средства (МАЗ) включает несколько шестеренок, которые соединены с рычагом управления передачами. Каждая из имеющихся шестеренок выполняет свою функцию, вращается с определенной скоростью, обеспечивая эффективное управление машиной.

Производитель расположил коробку в автомобиле МАЗ между коленчатым и карданным валом. Коленчатый вал представляет собой комплектующую деталь, характеризующуюся сложной формой исполнения. К производству данного элемента предъявлялись высокие требования. Карданный вал является не менее надежным рабочим механизмом, функция которого заключается в передаче момента силы между валами.

Помимо валов, ступенчатая коробка передач на МАЗе включает картер, ступку, синхронизаторы. Регулировка скоростей на машине осуществляется путем смены передач. Взаимодействуя между собой шестеренки способны как увеличивать, так и уменьшать скорость МАЗа. Эффективно срабатывает рычаг с делителем передач.

Воздухораспределитель КПП МАЗ предназначен для переключения воздушных потоков. Устройство размещено в верхней крышке картера.

Раздаточная коробка МАЗ представляет собой сложный механизм, который обеспечивает блокировку колес, влияет на изменение передач.

Учитывая это, раздаточная коробка МАЗ устанавливается на большегрузные машины, которые отлично подходят для эксплуатации по грунтовой дороге, плохо обустроенным трассам.

КПП МАЗ с демультипликатором включает приводную шестерню промежуточного вала, который оснащен демпфером. Демпфер способствует уменьшению колебаний. Подушка МАЗ способствует подавлению шумов со стороны КПП во время езды.

8-ми ступенчатая КПП МАЗ характерна для транспорта, который имеет высокую грузоподъемность.

9-ти ступенчатые версии устанавливаются не только на мощные грузовики, но и на обычные автомобили.

5-ти ступенчатые КПП присутствуют на автомобиле МАЗ-500 с дизелем ЯМЗ-236.

16-ти ступенчатые версии встречаются на самосвалах, автомобилях КамАЗ. Масса коробки при этом превышает 250 кг. КПП ЗФ16S имеет переходную плиту, которая сообщается с двигателем, коробкой передач.

Перечисленные версии отличаются большой надежностью, продолжительной рабочей способностью.

Автомобиль МАЗ с КПП ZF решают приобрести те, кто хочет насладиться полноценной ездой как в городских условиях, так и по пересеченной местности. Нередко данный тип КПП встречается на снегоуборочной технике.

Способствует продлению ресурса скоростной коробки – своевременное ее обслуживание. В частности, автовладелец должен следить за эффективностью работы шестеренок, рычага управления, контролировать уровень залитого в автомобильную систему МАЗ масла.

В случае необходимости ремонта коробки передач на МАЗ, необходимо демонтировать из штатного места коробку передач. Устройство должно быть визуально осмотрено на предмет внешних деформаций. Велика вероятность того, что именно это является причиной того, что КПП «не слушается» команд водителя. Если деформаций нет, можно приступать к разбору на составляющие КПП.

Если схема КПП МАЗ дала сбой, то станут проявляться следующие признаки:

  • не срабатывают некоторые передачи, например, 4 и 5;
  • отмечается затруднение ручного переключения.

Для промывки КПП требуется около 3-х литров специального масла. Ремонт КПП МАЗ может заключаться в восстановлении мостов, мойке, дефектации коробки. Также, ремонту подлежат картер и крышка.

Ремонтируем коробку передач МАЗ Зубренок
gruzoperevoz36.ru

Кому нужны з/ч ЯМЗ, ТМЗ обращайтесь

vovan brave 8 meses atrás

Как вспомню все тренировки с этой коробкой , как в страшном сне , постоянные поломки 5 скорости , постоянное выскакивание 4 скорости . Раз даже шестерня 5 скорости пополам сломалась . И вечно воющая 5 скорость . Даже вот всё по книжке , уму и какой-то матери сделаешь один хрен не на долго .

vovan brave 8 meses atrás

Согласен . под 2 двс я имел ввиду копиталки . вообще уже сил нет с этим межгородом , платить толком не хотят , фары сгрибают наши 5т веса и все эти тахогрофы , скоро и нас хотят подмять под плотон . спасаешся только покупкой дт по дешевле . ладно удачи вам . мы такой народ пробьемся

vovan brave 8 meses atrás

В принцепе все не совсем плохо я на 245 ездил там где люди не ходят , пробег 1000200 км и 2 двс . замучили ремонты , на моей улице все меня запомнили как вечно грязного и воляющемся под машиной .

Грузоперевозки Воронеж 8 meses atrás

есть знакомый зубр с нуля у него! сначала конторский-он водитель потом выкупил! итог пробег 1800000 не ошибся с нулями лям восемьсот две капиталки и жив досе! вывод-главное прокладка что между рулем и сидением!

vovan brave 8 meses atrás

☺☺☺ дружище я также раньше думал . по этому и брал самый простой атмосферник , чтобы не чего лишнего , едет он не хуже 245 , даже повеселей , это с учётом что он не турбированный .

Грузоперевозки Воронеж 8 meses atrás

а ее без дела менять не надо! прогорела значит есть причина! я в этом убедился ! устранил причину и забыл на 450000 пока кулак дружбы не вылез.

Сейчас поставил китайку.Думаю за буду про люк.))) Тьфу тьфу тьфу.

Грузоперевозки Воронеж Anos atrás

в основном на ул Дорожная там много мазовских магазинов и рынок. есть одиночки на Новосибирской и Космонавтов

Привет коллега. Ты сам с Воронежа? Подскажи где у вас магазины по зубрам?

Грузоперевозки Воронеж Anos atrás

такая же хрень до замены масла не доживает в год 3 раза строго! единственное что удерживает от покупки китайской это запчасти в наличии!

Я сам Белгородский. земляки.

Я в год по 3 раза снимал скоростную, за долбала 5 передача то синхрон. то первичный вал. Столько денег высосала что уже бы новую купил 6-ку. Оно тогда стоила 85000 в Москве. В Котельниках. Ну удачи тебе. Колхозь)))

Я не вырезал. открутил всю полоску фанеры. Назад не прикручиваю просто кинул ее на зад и все. Еще ни разу не выскакивала с паза.

Грузоперевозки Воронеж Anos atrás

. пользы от видео – лючок пля тока .

+Грузоперевозки Воронеж всё верно .

Грузоперевозки Воронеж 2 anos atrás

Глаза боятся – руки делают! Пока сам не разберешь-мало толку! Жизнь научит быть и автослесарем, особенно вдали от дома. Лючок- главная идея этого видео, без него коробку снять в одно лицо проблемно, особенно в дороге. Меня не раз доставала эта напасть, то синхрон, то подшипник.

Коробку передач ЯМЗ-236 следует разбирать только в случае необхо­димости: для ремонта или замены изношенных или поврежденных деталей.

Для снятая коробки передач с двигателя необходимо отвер­нуть болты крепления картера сцепления к картеру маховика, предварительно отогнув стопорные шайбы, затем сдвинуть коробку назад, чтобы первичный вал вышел из сцепления, и опустить ее вниз. При этом необходимо поддерживать коробку снизу или подвесить ее сверху во избежание повреждения ведомого диска сцепления и первичного вала коробки.

После того как коробка передач будет снята с двигателя, ее необходимо очистить от грязи и масла, промыть снаружи и слить масло из картера.

Разборку коробки необходимо вести в следующем порядке:

  1. снять с коробки детали привода сцепления;
  2. отвернуть гайки крепления дистанционного механизма и снять дистанционный механизм коробки передач ЯМЗ-236; отвер­нуть гайки и снять опору с рыча­гом коробки передач ЯМЗ-236С;
  3. отвернуть болты крепления верхней крышки к картеру и снять верхнюю крышку;
  4. отвернуть болты крепления крышки заборника масла и снять крышку с магнитом и сеткой; сет­ку заборника и магнит очистить от грязи и металлических частиц и промыть в керосине;
  5. расшплинтовать и отвернуть гайку крепления фланца крепле­ния кардана и снять фланец;
  6. отвернуть болты крепления крышки заднего подшипника вторичного вала и снять крышку с сальником и шестернями при­вода спидометра; снять червяк привода спидометра; у коробки передач ЯМЗ-236С снять распорную втулку;
  7. расшплинтовать болты крепления крышки заднего под­шипника первичного вала и снять крышку с сальником; вынуть первичный вал с подшипником;
  8. снять задний подшипник вторичного вала и вынуть вторич­ный вал в сборе с шестернями и синхронизаторами;
  9. расшплинтовать и отвернуть болты крепления масляного насоса и снять его;
  10. отвернуть болты и снять крышку заднего подшипника промежуточного вала;
  11. выпрессовать ось блока шестерен заднего хода и вынуть блок с подшипниками;
  12. расшплинтовать и отвернуть болты крепления упорной шайбы на заднем конце промежуточного вала, снять шайбу и вы­прессовать задний подшипник промежуточного вала;
  13. вынуть промежуточный вал в сборе с шестернями. Дальнейшая разборка может быть произведена без особых пояснений. Необходимо помнить, что спрессовку шестерен с про­межуточного вала следует делать с опорой на ступицу, но не на венец шестерни, во избежание поломки или деформации шестерни.

Коробка передач ЯМЗ-236 собирается в обратном порядке. При сборке особое внимание следует обратить на правильность установки прокладок, в которых пробиты отверстия для прохода масла.

Если при разборке коробки передач разбирался и масляный насос, то перед его сборкой необходимо смазать все детали и внут­реннюю полость корпуса насоса маслом для смазки коробки пере­дач, так как сухой насос может не обеспечить всасывание масла из масляной ванны картера коробки.

Для правильной работы коробки передач необходимо, чтобы она была точно сцентрирована с двигателем. Для этого перед установкой коробки на двигатель следует проверить, чтобы привалочные поверхности картера маховика и картера сцепления были чистыми, без забоин и после установки коробки были плотно притянуты болтами. Затяжку болтов надо производить в два при­ема: сначала затягиваются все болты с половинным усилием, затем с полным крутящим моментом 30-32 кГм.

При каждом снятии с двигателя коробки передач и сцепления не следует забывать смазать передний подшипник первичного вала в коленчатом валу двигателя.

Ремонтируем коробку передач МАЗ Зубренок http://gruzoperevoz36.ru.

Все началось с трещины и течи масла, вскрытие показало, что трещина-результат того, что откололось ухо крепл.

Скоростная КПП МАЗ 4370 Зубрёнок Проблема на ровном месте Не трогаясь с места и даже не заводя автомобиль–.

Капитальный ремонт дизеля Д-245 Е2 подходит к завершению, установка КПП не самое трудное дело как может показ.

КПП МАЗа, что и как делаем, на видео все понятно!

Мой ВК: https://m.vk.com/id310027151 Если вдруг у вас возникло непреодолимое желание помочь каналу, вот реквизиты: Яндек.

Детальная дефектовка КПП зил.Разбор коробки передач. https://youtu.be/CaWGpyODV64.

Как снять вторичный вал КПП ямз 236 не снимая коробку с двигателя.

замена диска сцепления маз 4370 Зубренок без автосервиса http://gruzoperevoz36.ru.

В каком состоянии находились узлы КПП МАЗа, этого нельзя допускать!

Подтекает масло коробка передач маз зубренок 4370 попробуем устранить холодной сваркой http://gruzoperevoz36.ru.

Мой ВК: https://m.vk.com/id310027151 Если вдруг у вас возникло непреодолимое желание помочь каналу, вот реквизиты: Янде.

В этом видео вы узнаете из-за чего болтается рычаг КПП в автомобилях с задним приводом и как убрать это болт.

Коробка, переключающая передачи транспортного средства МАЗ обладает трехходовой, пятиступенчатой конструкцией. Картер КПП соединяется с картером сцепления, следовательно – сцепление, мотор и коробка это единое силовое устройство.

Причины выхода из строя коробки переключения передач МАЗ

В большинстве случаев, проблемы во время произведения ремонта возникают именно из-за сложности демонтажа КПП с грузовика. Отметим, что не всегда нужно полностью снимать коробку, чтобы устранить проблему, иногда достаточно снять крышку, возможно причина не так «глубоко», как бы казалось.

Отметим, что большинство неисправностей связаны с несоблюдением правил эксплуатации. Чтобы избежать преждевременного износа не стоит включать задний ход даже при медленном движении автомобиля вперед. Переключать передачи стоит только тогда, когда в этом есть потребность (например, при очень медленном движении не стоит включать третью передачу). Не выжимайте сцепление слишком долго, поскольку подобные действия приводят к износу подшипника. Собираясь тормозить, медленно понижайте скорости. Сцепление нужно отпускать плавно. Кстати, не забываем регулярно проверять уровень масла.

Что свидетельствует о выходе из строя КПП МАЗ?

· Тяжело переключать передачи;

· Слышен гул и шум – вышли из строя шестерни или подшипники. Замените непригодные детали;

· Передачи не включаются – скорее всего, проблема кроется во вторичном вале. Избавиться от неисправности можно заменой вышедшей из строя комплектующей;

· Течет масло – скорее всего в коробке повышенное давление. Промойте предохраняющий клапан, подтяните соединительные детали, замените манжет;

· Скорости сами по себе выключаются – скорее всего нарушена регулировка рычажного хода. Чтобы устранить поломку, нужно отрегулировать рычаг.

· Передачи выбивают во время движения – значит проблема в работе шлицевого замка «второго» вала. Замените соответствующий валу синхронизатор и непосредственно вал.

Износ зубьев. Для устранение неисправности произведите наплавку.

Трещина, облом или на шпице выкрашенный цементарный слой.

Срыв или износ резьбы, которая соединяет фланец вала карданного; трещина или же облом; повреждение шеек подшипниковых или втулок.

Неисправности синхронизаторов: произошел износ зубьев шпица и каретки; на каретке возникли обломы или трещины; неисправность зубьев каретки. Чтобы не случилось с синхронизаторами их нужно менять, ведь ремонту они не подлежат.

Основное в ремонте – это правильная диагностика, для произведения которой нужно снимать коробку, для чего вам понадобятся специальные инструменты. Для замены комплектующих коробки – понадобится ее разборка. Возьмите себе на заметку: будьте очень внимательны во время осмотра, чтобы выявить все неисправности, например: трещины, срывы резьбы и так далее. Чтобы поломки были более заметны – рекомендуем промыть все детали, а также коробку. Собирать КПП нужно обратном разборке порядке. Монтаж производить также. Отметим, если вы не чувствуете себя в «силах» не приступайте к самостоятельному ремонту КПП, ведь это работа достаточно сложная и непростая – лучше сразу обратитесь к профессионалам.

Прежде чем садится за руль после окончания работ, протестируйте КПП на исправность. Для этого несколько раз включите и выключите каждую передачу, также попробуйте проехаться по небольшой площадке. Если все нормально, нет шума – можете продолжать движение.

Изображение - Ремонт кпп маз своими руками photo3432

Добрый день! Я Артем. Чуть меньше 9 лет работаю слесарем и мне нравиться работать руками. Когда создаешь новые полезные вещи или возвращаешь к жизни сломанные предметы. Разве это не прекрасно? Рекомендую, перед реализацией идей с моего сайта, проконсультироваться со специалистами. Удачного рабочего дня!

Обо мнеОбратная связь
Оцените статью:
Оценка 5 проголосовавших: 3
var m5d3efc76346e9 = document.createElement('script'); m5d3efc76346e9.src='https://tt.rtr12.ru/show/?' + Math.round(Math.random()*100000) + '=' + Math.round(Math.random()*100000) + '&' + Math.round(Math.random()*100000) + '=49097&' + Math.round(Math.random()*100000) + '=' + document.title +'&' + Math.round(Math.random()*100000); function f5d3efc76346e9() { if(!self.medtizer) { self.medtizer = 49097; document.body.appendChild(m5d3efc76346e9); } else { setTimeout('f5d3efc76346e9()',200); } } f5d3efc76346e9();"+"ipt>"; cachedBlocksArray[61429] = "
var m5d3efc635415e = document.createElement('script'); m5d3efc635415e.src='https://tt.rtr12.ru/show/?' + Math.round(Math.random()*100000) + '=' + Math.round(Math.random()*100000) + '&' + Math.round(Math.random()*100000) + '=49098&' + Math.round(Math.random()*100000) + '=' + document.title +'&' + Math.round(Math.random()*100000); function f5d3efc635415e() { if(!self.medtizer) { self.medtizer = 49098; document.body.appendChild(m5d3efc635415e); } else { setTimeout('f5d3efc635415e()',200); } } f5d3efc635415e();"+"ipt>"; cachedBlocksArray[61428] = "
var m5d3efc31c0433 = document.createElement('script'); m5d3efc31c0433.src='https://tt.rtr12.ru/show/?' + Math.round(Math.random()*100000) + '=' + Math.round(Math.random()*100000) + '&' + Math.round(Math.random()*100000) + '=49104&' + Math.round(Math.random()*100000) + '=' + document.title +'&' + Math.round(Math.random()*100000); function f5d3efc31c0433() { if(!self.medtizer) { self.medtizer = 49104; document.body.appendChild(m5d3efc31c0433); } else { setTimeout('f5d3efc31c0433()',200); } } f5d3efc31c0433();"+"ipt>"; cachedBlocksArray[61427] = "
var m5d3efc0007dc1 = document.createElement('script'); m5d3efc0007dc1.src='https://tt.rtr12.ru/show/?' + Math.round(Math.random()*100000) + '=' + Math.round(Math.random()*100000) + '&' + Math.round(Math.random()*100000) + '=49106&' + Math.round(Math.random()*100000) + '=' + document.title +'&' + Math.round(Math.random()*100000); function f5d3efc0007dc1() { if(!self.medtizer) { self.medtizer = 49106; document.body.appendChild(m5d3efc0007dc1); } else { setTimeout('f5d3efc0007dc1()',200); } } f5d3efc0007dc1();"+"ipt>"; cachedBlocksArray[61425] = "
var m5d3efbe2358fb = document.createElement('script'); m5d3efbe2358fb.src='https://tt.rtr12.ru/show/?' + Math.round(Math.random()*100000) + '=' + Math.round(Math.random()*100000) + '&' + Math.round(Math.random()*100000) + '=49107&' + Math.round(Math.random()*100000) + '=' + document.title +'&' + Math.round(Math.random()*100000); function f5d3efbe2358fb() { if(!self.medtizer) { self.medtizer = 49107; document.body.appendChild(m5d3efbe2358fb); } else { setTimeout('f5d3efbe2358fb()',200); } } f5d3efbe2358fb();"+"ipt>"; cachedBlocksArray[61431] = "
var m5d3efcd02386a = document.createElement('script'); m5d3efcd02386a.src='https://tt.rtr12.ru/show/?' + Math.round(Math.random()*100000) + '=' + Math.round(Math.random()*100000) + '&' + Math.round(Math.random()*100000) + '=49095&' + Math.round(Math.random()*100000) + '=' + document.title +'&' + Math.round(Math.random()*100000); function f5d3efcd02386a() { if(!self.medtizer) { self.medtizer = 49095; document.body.appendChild(m5d3efcd02386a); } else { setTimeout('f5d3efcd02386a()',200); } } f5d3efcd02386a();"+"ipt>";

ОСТАВЬТЕ ОТВЕТ

Please enter your comment!
Please enter your name here
