Ремонт патрона электродрели своими руками

Мы постараемся ответить на вопрос: ремонт патрона электродрели своими руками по рекомендациям подлинного мастера с максимально подробным описанием.

В настоящий момент усиленно занимаюсь ремонтно – хозяйственными работами по дому. Сверлить приходится много. Пользоваться одной электродрелью более чем затруднительно ибо постоянно приходиться производить смену свёрл. Поэтому в работе было постоянно две электрических дрели и коловорот для деликатного рассверливания отверстий на большие диаметры. И вот решил для раззенковки отверстий добавить к этому арсеналу ещё и ручную дрель, пусть она и старенькая, но рабочая. Вот только патрон нужно привести в порядок – тяжело вращается, и биение имеет изрядное.

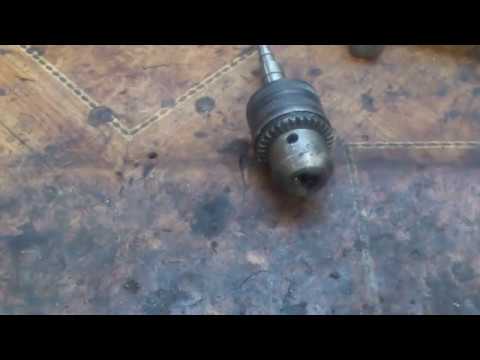

Итак, патрон необходимо разобрать. Посмотрел что предлагает в таких случаях виртуальное пространство интернета – всё очень наглядно но несколько усложнено, ибо например, предлагается выполнять операцию разборки при помощи электроперфоратора. А если просто взять в руки патрон и использовать для разборки молоток и металлический боёк?

Видео (кликните для воспроизведения).

Поверьте, что успешная разборка гарантирована, в конце концов, всегда, а повреждения узлов патрона исключены. Удобный металлический боёк имеет цилиндрическую форму с плоскими торцами диаметром соответствующим наибольшему диаметру сверла для этого патрона. Молоток 150 – 200 гр.

Имеем корпус патрона, три кулачка с резьбой, обойму и две половинки которые знаю как «сухарь». Теперь всё отскоблить от ржавчины, промыть керосином, насухо протереть и напильником убрать все заусенцы и примятости.

Это кулачки, именно они удерживают сверло при работе. Должны быть совершенно одинаковы и по форме и по размерам, ну как братья – близнецы. А на фото этого не наблюдается.

Использовал небольшое электроточило, подключённое к регулятору оборотов, только так можно попытаться что-то сделать. Причём не спеша.

И насколько это возможно «на глаз», довёл кулачки до, возможной в таких случаях, одинаковости. Лишнего не стачивать – будут болтаться по месту установки.

Сборка в обратном порядке. Так как всё уже обработано напильником патрон собирается гораздо легче чем разбирается. Смазку производить пока не нужно.

Так как для окончания ремонта в патрон вставляется круглый напильник, кулачки слегка поджимаются к нему и напильник при помощи пассатижей несколько раз проворачивается в кулачках. Здесь главное не перестараться, а то кулачки могут непоправимо прийти в негодность.

В итоге заострённые внутренние кромки приобретают полную однородность, а образовавшиеся поперечные пропилы помогают лучше удерживать сверло. А вот теперь самое время капнуть несколько капель густого масла внутрь патрона. Теперь сверлильный патрон легко вращается даже от руки, биение есть, но оно приемлемое, не такое как было. Выходом из затруднительной ситуации поделился Babay, г. Барнаул.

В домашнем хозяйстве самым востребованным инструментом является электродрель. В последнее время особой популярностью пользуются электродрели, называемые перфораторами.
Данный инструмент позволяет не только просверлить отверстие, но и с использованием насадок закручивать гайки, саморезы, шурупы. Электродрель является надежным инструментом и редко, но выходит из строя. Как устранять неисправности в электродрелях. Основные неисправности в электродрелях делятся на механические и электрические.

К часто встречающимся механическим неисправностям можно отнести выход из строя зажимного патрона.
А как снять патрон с шуруповерта и заменить его?
Сразу отметим, что замена патрона на электродрели, шуруповерте, перфораторе абсолютно одинаковы.
Причина выхода зажимного патрона чаще всего в износе зажимных кулачков. Это самая серьезная неисправность электродрели. Без полной замены зажимного патрона не обойтись. А как снять патрон с дрели покажет видео.


Кстати! Приводимый способ замены патрона подходит для любых современных моделей не только электродрелей, но и перфораторов, шуруповертов, поскольку все приведенные конструкции предусматривают именно такой способ крепления патрона.

А вот у дрелей советского производства патрон держится на конусе Морзе и закручивается винтом. А как снять патрон с конуса? Для этого можно воспользоваться съемником для подшипников или сбить при помощи молотка.

Видео (кликните для воспроизведения).

Внимание! Купив новый электроинструмент с патроном, обязательно снимите патрон и тщательно смажьте все соприкасающиеся детали и резьбы.

N8vfY
1. Порядок замены кулачкового патрона электродрели
Для разборки электродрели проверьте отключение ее кабеля от электрической сети.
При помощи специального ключа разведите кулачки патрона до максимально возможного положения.
Если взглянуть внутрь раскрытого патрона, то чаще всего можно увидеть винт, предназначенный для крепления кулачкового патрона к валу электродвигателя.
Как правило, винт выкручивается при помощи крестовой отвертки.
Помните! Резьба у фиксирующего винта левая, и откручивается он вращением отвертки по часовой стрелке.
Выкручивайте винт, вставляйте в патрон на место сверла Г-образный ключ-шестигранник и зажмите его.

Если у винта стерта шляпка, и вы не можете его выкрутить при помощи отвертки, поступайте таким образом.
Возьмите вторую дрель, вставьте в нее сверло диаметром шляпки винта и приступайте к высверливанию винта. Все кончится тем, что при высверливании винт выкрутится.

Вставьте рожковый ключ на вал электродвигателя у основания зажимного патрона. Есть модели, в которых зазор между зажимным патроном и корпусом очень малый. Придется ключ подобрать или подпилить по толщине. Ключ необходим для фиксации вала электродвигателя.
У моделей более ранних выпусков прорезей под ключ на валу нет. В этом случае надо разобрать корпус дрели, снять одну крышку. Зажать одновременно ведомую шестерню вала патрона и вентилятор охлаждения и резким движением против часовой стрелки попробовать открутить патрон.

Читайте так же:  Гидроцилиндр камаз ремонт своими руками

Но вернемся к варианту с ключом.
Теперь, положив дрель на деревянную плоскость и фиксируя вал при помощи ключика, ударьте деревянным или резиновым молотком по выступающему хвосту ключа-шестигранника против часовой стрелки.
Патрон крепится на валу по резьбе.
Вращая патрон против часовой стрелки, снимите его с электродрели.
Если нет Г-образного шестигранного ключа, можно воспользоваться сверлом подходящего диаметра, которое втравляется в одно из трех отверстий для зажимного ключа.

Обследуйте патрон. При полном выходе кулачков из строя, замените патрон на дрели новым. Установите новый зажимной патрон на дрель, выполнив все операции в обратной последовательности.
Помните! Устанавливая новый зажимной патрон, обязательно смазывайте все трущиеся части. Особенно это касается резьбовых соединений.


Это мы рассмотрели случай, когда надо заменить кулачковый патрон. Но ведь выпускаются электроинструменты и с быстрозажимными патронами.

Быстрозажимные патроны позволяют в считанные секунды заменить сверло, не используя никаких дополнительных инструментов или приспособлений.
Быстрозажимные патроны подразделяются на одномуфтовые и двухмуфтовые.
У конструкции одномуфтового патрона устанавливается специальный механизм, который блокирует вал в момент замены инструмента. Операцию по замене можно выполнять одной рукой.
У двухмуфтового патрона смена инструмента выполняется двумя руками. Одной рукой держится первая муфта, второй рукой закручивается другая муфта.
Но быстрозажимные конструкции не надежно крепят инструмент, особенно в ударном режиме. А использование пластмассы для их изготовления часто приводит к поломке патронов.
Кулачковый патрон более надежен, да и применяемые детали в нем изготавливаются только из металла. Для крепления инструмента необходимо использовать специальный зажимной ключ.

Патрон крепится на оси по резьбе и стопорится зажимным винтом.
Быстрозажимной патрон снимается по такому же алгоритму, что и кулачковый патрон.
Сначала выкручивается по часовой стрелке стопорящий винт. Если есть на валу возле патрона лыски под ключ, то заведя в пазы ключ, зажав в патроне какой либо рычаг, постарайтесь открутить патрон, вращая его против часовой стрелки.
Установка нового патрона происходит в обратном порядке.


Но можно патрон и отремонтировать
Для того, чтобы осмотреть детали зажимного патрона, его надо разобрать.
Предлагается проверенный и надежный способ разборки зажимного патрона электродрели.

Возьмите обычный перфоратор, снимите с него пыльник и вставьте переходник. Переходник можно сделать из вышедшего из строя ударного бура. Переходник представляет собой хвостовик бура с обрезанной сверлильной частью.
На вал переходника наденьте патрон и прижмите его резиновым амортизатором или деревянной доской.
Перед тем, как устанавливать патрон на переходник, необходимо завести кулачки внутрь патрона до полного их погружения.

Собрав конструкцию, включайте перфоратор в режиме удара. Через 3…5 сек патрон должен разобраться.
Сразу надо замаркировать кулачки и места из расположения различным цветом.
Теперь можно приступать к осмотру и дефектовке патрона.
При необходимости кулачки можно заменить на новые. Правда, без дополнительной расточки кулачков на токарном станке не обойтись.
Остальные детали можно легко заменить при их наличии.


Но бывают и другие механические неисправности
Бывают случаи, когда отказ работы электродрели вызван выходом из строя редуктора или плохой работой подшипников.

2. Порядок работы с редуктором электродрели
Чтобы добраться до редуктора, надо разобрать пластмассовый корпус электродрели.
Сняв крышку корпуса, освободите вал патрона и снимите его. На валу крепится ведомая шестеренка большего диаметра.
На валу электродвигателя крепится ведущая спиралевидная шестеренка малого диаметра.
В корпусе редуктора есть бронзовая втулка, чаще всего приводящая к выходу из строя дрели. Все происходит из-за ее значительного износа.
Уточните размеры втулки и закажите токарю. В качестве материала используйте бронзу, но допустимо использование и капролона.
При замене втулки в редукторе, обязательно проверяются подшипники, их плотность посадки и набивка их смазкой.
При большой изношенности зубьев шестеренок, их придется заменить. Зубья шестеренок изнашиваются при выходе из строя опорной втулки.
Чаще всего изнашивается ведомая шестерня большего диаметра. Ее замена проста, надо только снять стопорное кольцо и шпонку.
Старую шестерню надо снять с оси патрона. Можно воспользоваться съемником, а можно просто аккуратно сбить молотком, подставив деревянные опоры.


Электрические неисправности
Теперь попробуем рассмотреть характерные неисправности электрической части дрели.
Чаще всего работа электродрели прерывается из-за износа щеток.

1.Замена щеток в электродрели
Для замены щеток необходимо снять боковую крышку корпуса электродрели, выкрутив крепежные винты. Их должно быть не менее 7 штук.
Корпус снимается осторожным поддеванием отверткой его краев.
Открыв доступ к электродвигателю, вы увидите две коробочки, в которых и установлены щетки.
Для того, чтобы достать щетки, надо освободить коробочки, отогнуть держатели и достать изношенную щетку. Аналогично поступайте и со второй щеткой.
На освободившиеся места установите новые щетки, протрите около контактное пространство чистой тряпочкой, смоченной в уайт-спирите.


2.Ремонт шнура питания электродрели
Одна из неприятный неисправностей заключается в периодической остановке электродрели в процессе работы. Чаще всего это происходит из-за произвольного пропадания подачи электроэнергии. А все дело в том, что при входе в корпус дрели питающий кабель испытывает различные нагрузки, который приводят к обрыву проводов.
Читайте так же:  Ремонт стиральной машины вертикальной загрузки своими руками

Чтобы устранить неисправность, надо снять одну из боковых крышек корпуса. При помощи тестера проверить целостность кабеля.
Если в месте входа кабеля в корпус обнаружено повреждение, но от кабеля отрезается вышедший из строя кусок, на кабель надевается кусок в 20 см жесткой хлорвиниловой трубки и кабель устанавливается на место с последующим подсоединением.

Для замены кнопки с регулятором частоты вращения достаточно снять крышку корпуса, отсоединить провода от регулятора. Новый регулятор устанавливается на то же место и подсоединяется согласно схеме. Если схема отсутствует, то прежде чем снять старый регулятор, необходимо зарисовать схему подключения.

3.Внутри корпуса появилось искрение
К появлению искрения внутри корпуса чаще всего приводит межвитковое замыкание обмоток якоря.
Вторая причина, вызывающая искрение, загрязненная поверхность ламелей коллектора.
Межвитковое замыкание можно определить только специальным прибором.
А вот грязь с коллекторной части можно удалить и самостоятельно, применяя мелкую наждачную бумагу. После зачистки надо тщательно удалить пыль с пазов между контактными пластинами, называемыми ламелями. Лучше всего сделать это при помощи старого ножовочного полотна. По окончании работ якорь нужно проверить прибором ППЯ.

Вот, пожалуй, основные неисправности электродрелей любой марки.

Дрель считается одним из самых популярных инструментов домашних мастеров и применяется при многих видах работ. Благодаря интенсивному использованию, детали инструмента могут ломаться, что выводит устройство из строя. Не спешите в сервисный центр: вполне реально сделать ремонт дрели своими руками и сэкономить немалые средства.

Если вы знаете устройство дрели и принцип работы инструмента, то самостоятельный ремонт изделия вас не затруднит.

Независимо от модели или производителя, все эти электрические инструменты состоят из типового набора основных компонентов.

Любой ремонт дрели своими руками необходимо начинать с визуального осмотра всех деталей. Принцип здесь действует простой — от простого к сложному, т. е. сначала проверяем шнур, проводку, контакты, разные крепления, потом начинаем тестировать блоки и двигатель. До полной разборки изделия не всегда доходит, но практически к такому развитию событий надо быть готовым. Как разобрать конкретную модель, поможет инструкция по эксплуатации.

Независимо от качества сборки и производителя, довольно часто происходят следующие неисправности:

  • электродвигатель выходит из строя по причине поломки якоря или статора;
  • предельный износ щеток;
  • проблемы с подшипниками;
  • не работает кнопка регулировки оборотов;
  • у кнопки пуска окисляются или сгорают контакты;
  • поломка патрона, зажимающего сверло из-за износа губок.

Если вы решили произвести ремонт электрической дрели самостоятельно, то вначале необходимо произвести диагностику и найти неисправность. Починить вышедшую из строя деталь своими силами редко удается, как правило, она просто заменяется на новую.

Перед тем, как разобрать дрель, следует убедиться, что она отключена от сети. Любую разборку начинают с удаления крепежа. Затем откручиваем винты и саморезы, снимаем верхнюю часть изделия — в нижней части остаются все компоненты. Электрическая схема дрели довольна простая — здесь нет нужды отдельно описывать все элементы, все и так интуитивно понятно.

Естественно, что у моделей с электронными регулировками она гораздо сложнее, но и отремонтировать дрель с такими узлами самостоятельно вряд ли получится, лучше доверить это специалистам с сервисного центра.

Когда пропадает питание, стоит только изменить положение изделия — причина кроется в кабеле, скорее всего, переломился один из проводов. Надо отключить дрель от сети и проверить с помощью кабель мультиметра. Можно использовать простейший вариант — лампочка и батарейка в одной цепи.

Внимание! Дергать за шнур, когда дрель включена в сеть, категорически запрещается, во избежание короткого замыкания — придется перематывать обмотку электродвигателя.

После проверки можно сгибать его как угодно, чтобы найти место обрыва, затем часть кабеля обрезается, производится зачистка проводов и создание новых контактов для подключения. Когда обрыв произошел посредине кабеля, то его надо полностью менять на новый. Правда, экономные пользователи предпочитают соединять оборванные провода методом пайки с последующей надежной изоляцией места ремонта, но к такому проводу уже нет полного доверия.

Эта деталь имеет весьма простую конструкцию, но при возникновении неполадок будет препятствовать включению дрели. Работа ее простая: клавиша скользит в специальном блоке, и пальцем-толкателем замыкает контакты. От долгой эксплуатации внутрь блока набивается пыль, которая препятствует перемещению кнопки и блокирует ее, не давая замкнуть цепь контактов. Устраняется дефект просто — вскрыть и удалить пыль при помощи кисточки.

Важно! Никогда не пытайтесь смазывать скользящие поверхности кнопки — пыль смешивается со смазкой, и происходит выработка, в результате весь блок подлежит замене.

Изображение - Ремонт патрона электродрели своими руками proxy?url=http%3A%2F%2Ftehnika.expert%2Fwp-content%2Fuploads%2F2017%2F04%2Fimage007-9


Чтобы произвести ремонт кнопки дрели, надо удалить боковую стенку, проверить целостность контактов. Когда образовался нагар — зачистить контакт мелкой наждачной бумагой. В случае обгорания контакта меняем весь блок.

Не все пользователи знают, что питание от сети на ротор передается с помощью щеток, сделанных из графита — при нормальной работе между ними и ротором происходит постоянное искрение. Бывают случаи, когда между якорем и щеткой набился пыж из пыли, а так как пыль является диэлектриком, то дрель работать не будет, пока мы не удалим пыль и не восстановим контакт.

При работе щетки постепенно уменьшаются, потому что стирается их нижняя часть. Периодически их необходимо осматривать и менять — это сделать несложно, только надо иметь в запасе новый комплект.

Читайте так же:  Колодец своими руками ремонт

Когда вы заметили сильное искрение в районе щеток, а меняли их недавно, то происходить такое может из-за неполадок в роторе или его коллекторе.

Для тщательной проверки аккуратно извлекают ротор из статора. Контакты могут быть обуглены или иметь окалину — надо прочистить их наждачкой строго по ходу вращения. Причиной появления окалины может быть длительная работа на предельных оборотах. Как проверить ротор на исправность? Прозвоните мультиметром соседние ламели — их сопротивление должно быть идентичным.

Не забудьте проверить обмотку — было ли замыкание с корпусом магнитопровода. В случае обнаружения пробоя, неисправную обмотку перематывают самостоятельно или относят в центр обслуживания.

Визуальный осмотр необходимо делать периодически: при перегреве, когда изделие работало с максимальными нагрузками, мог расплавиться защитный лак и произойти межвитковое замыкание. Обмотка в этом случае перегорит, и электродвигатель к дальнейшей эксплуатации непригоден. Проверка делается аналогично, как и в случае с ротором — проверяем при помощи мультиметра обмотки. При обнаружении пробоя обмотка статора подлежит перемотке.

Ведущие производители ударных дрелей особое внимание уделяют защите проводов обмотки, потому что их изделия работают в особом режиме.

Почему устройство по-прежнему не функционирует, если вы все проверили и исключили поломки в электрической схеме дрели? Ответ может быть только один — нерабочее состояние изделия возникло из-за наличия механических неисправностей.

  1. Не работают подшипники. В смазку попадает пыль из-за прорыва сальника, поэтому они быстро изнашиваются и могут в какой-то момент заклинить. Устранить легко: подшипник промываем в керосине, меняем сальники, набиваем новую смазку, лучше специального состава для изделий с высокими оборотами вращения.
  2. Сломан редуктор — весьма серьезная поломка, нужны запасные шестерни, или придется заменить весь модуль. Устанавливать надо только этой же модели. Если дрель распространенной модификации, то в магазинах купить запасные части на нее не проблема.
  3. Еще одной из самых сложных неисправностей специалисты считают поломку деталей патрона.

При работе часто во внутреннюю часть патрона попадают отходы сверления, они смешиваются со смазкой, что заклинивает внутренние губки. Патрон необходимо разобрать, все детали промываются и смазываются перед сборкой. Если обнаружен предельный износ, то деталь надо заменить, при сильном износе основания или рукава следует менять весь блок.

Мы постарались рассказать обо всех отказах, встречающихся во время эксплуатации электродрелей. Помните, что самостоятельный ремонт всегда обходится намного дешевле покупки нового изделия.

Производители электродрелей не предполагают разборку патрона, поэтому в инструкциях по эксплуатации инструмента данной информации найти не удастся. Но могут возникнуть случаи, когда необходимо совершить такие манипуляции. Например, для смазки и чистки составляющих деталей, когда патрон стал туго зажиматься, и чтобы свести кулачки необходимо прикладывать большие усилия. Это может произойти вследствие его загрязнения строительной пылью или ржавчиной после попадания влаги.

Кажущийся неразборным, патрон можно разделить на составляющие части. Наиболее частовстречающимися эти трёхкулачковые узлы бытовой электрической дрели бывают двух видов: ключевые и быстрозажимные.

Ключевой патрон можно разобрать двумя способами: с использованием перфоратора и при помощи молотка.

Для того чтобы разобрать патрон самым лёгким, перфораторным, способом необходимо выполнить следующие действия:

1. Развести кулачки до того состояния, пока они полностью не спрячутся в корпусе.

2. Закрепить в перфораторе металлическую тупую вставку такого диаметра, чтобы она свободно входила в резьбовое шпиндельное отверстие патрона.

Изображение - Ремонт патрона электродрели своими руками proxy?url=http%3A%2F%2Finstrumentiks.ru%2Fwp-content%2Fuploads%2F2017%2F12%2F1Zakrepit-v-perforatore-metallicheskuyu-tupuyu-vstavku-

3. Упереть патрон в массивную поверхность, предварительно подставив амортизирующую прокладку (например, в виде резиновой пластины толщиной в несколько сантиметров). В качестве упора можно использовать толстую металлическую пластину, удерживаемую свободной рукой, стол, верстак, пол.

Изображение - Ремонт патрона электродрели своими руками proxy?url=http%3A%2F%2Finstrumentiks.ru%2Fwp-content%2Fuploads%2F2017%2F12%2FUperet-patron-v-massivnuyu-poverhnost-2

4. Запустить перфоратор, и через две-три секунды с патрона будет сбит рукав (рубашка, регулировочная муфта).

5. Теперь из корпуса можно извлечь кулачки. Внимание! Выполняя эту операцию, необходимо сделать соответствующие пометки на корпусе и на кулачках, чтобы при сборке они стали на свои места. В противном случае закреплённое сверло не будет отцентрированным.

Недостаток данного способа: при сбивании обоймы некоторые детали могут разлететься в стороны (например, кольцо с зубчиками; оно, как правило, состоит из двух половинок), а неопытному пользователю прибавит хлопот собирание воедино всех составляющих.

Разобрав патрон, есть возможность почистить его от пыли, ржавчины и грязи, а также смазать детали.

Сборка патрона выполняется в следующей последовательности:

1. Выдвинуть кулачки вручную на максимум.

2. Поставить две половинки кольца с зубчиками в соответствующий паз корпуса.

Изображение - Ремонт патрона электродрели своими руками proxy?url=http%3A%2F%2Finstrumentiks.ru%2Fwp-content%2Fuploads%2F2017%2F12%2FPostavit-dve-polovinki-koltsa4

3. Удерживая пальцами кольцо, необходимо спрятать кулачки внутрь, прокручивая корпус патрона.

4. Надеть рукав (рубашку, регулировочную муфту) до упора. Полностью этого сделать не получится. Необходимо запрессовывать с помощью молотка.

5. Для этого надо установить патрон вертикально на специальную шайбу таким образом, чтобы рукав (рубашка, регулировочная муфта) упирались в неё, а корпус мог свободно проходить в отверстие. Вместо шайбы можно использовать слесарные тиски с разведёнными до необходимого размера губками или обрезок трубы подходящего диаметра.

Изображение - Ремонт патрона электродрели своими руками proxy?url=http%3A%2F%2Finstrumentiks.ru%2Fwp-content%2Fuploads%2F2017%2F12%2Fustanovit-patron-vertikalno-na-spetsialnuyu-shajbu-6

6. Поставить на патрон сверху прокладку в виде толстой пластины из мягкого металла (алюминиевого или медного сплава), и ударами молотка допресовать корпус в рукав (рубашку, регулировочную муфту).
Вот и всё. Патрон можно крепить на шпиндель и эксплуатировать.

Читайте так же:  Ремонт коридора своими руками дешево и красиво

Данный способ разборки очень похож на предыдущий, но не у всех пользователей есть перфоратор, поэтому вместо него можно применить молоток:

1. Предварительно надо «спрятать» кулачки внутрь, разведя их до необходимого положения.

2. Установить патрон вертикально на разведённые слесарные тиски до такого положения, чтобы корпус мог пройти между губками, а рукав (рубашка, регулировочная муфта) упирались в них.

Изображение - Ремонт патрона электродрели своими руками proxy?url=http%3A%2F%2Finstrumentiks.ru%2Fwp-content%2Fuploads%2F2017%2F12%2FUstanovit-patron-vertikalno-na-razvedyonnye-slesarnye-tiski-7

3. Быстро разогреть строительным феном рукав (рубашку, регулировочную муфту). Вместо фена можно использовать паяльную лампу.

4. Положить сверху на патрон амортизатор в виде пластины из мягкого металла (алюминиевого или медного сплава).

Изображение - Ремонт патрона электродрели своими руками proxy?url=http%3A%2F%2Finstrumentiks.ru%2Fwp-content%2Fuploads%2F2017%2F12%2FPolozhit-sverhu-na-patron-amortizator-8

5. Ударами молотка выбить корпус из рукава (рубашки, регулировочной муфты).

Изображение - Ремонт патрона электродрели своими руками proxy?url=http%3A%2F%2Finstrumentiks.ru%2Fwp-content%2Fuploads%2F2017%2F12%2Fvybit-korpus-iz-rukava-9

6. После этого почистить и смазать детали и произвести сборку в том порядке, как указано в перфораторном способе. При этом можно произвести повторное нагревание рукава (рубашки, регулировочной муфты) при помощи строительного фена или паяльной лампы.

Изображение - Ремонт патрона электродрели своими руками proxy?url=http%3A%2F%2Finstrumentiks.ru%2Fwp-content%2Fuploads%2F2017%2F12%2Fpochistit-i-smazat-detali-i-proizvesti-sborku11

Недостатком данного способа является повышенная «травматичность» деталей.

Также, нагревание желательно применять только в случае крайней необходимости, когда сбить рукав (рубашку, регулировочную муфту) без этого не получается. Ведь воздействие высоких температур может повлечь изменение структуры металла, что сделает детали мягкими.

Конструкция быстрозажимного патрона намного сложнее ключевого, поэтому, чтобы процесс был обратимым, полностью узел разбирать не стоит:
1. Отвёрткой необходимо раздвигать и поддевать муфту по кругу. Проделывать эту операцию надо осторожно и аккуратно, чтобы не разорвать пластмассу.

Изображение - Ремонт патрона электродрели своими руками proxy?url=http%3A%2F%2Finstrumentiks.ru%2Fwp-content%2Fuploads%2F2017%2F12%2FOtvyortkoj-neobhodimo-razdvigat-i-poddevat-muftu-12

2. После того, как муфта сдвинется, её можно снять с помощью рук.

Изображение - Ремонт патрона электродрели своими руками proxy?url=http%3A%2F%2Finstrumentiks.ru%2Fwp-content%2Fuploads%2F2017%2F12%2Fmufta-sdvinetsya-eyo-mozhno-snyat-s-pomoshhyu-ruk13

3. Затем надо по максимуму развести кулачки, вставить в патрон металлический стержень (подойдёт длинный болт) и ударами молотка по нему выбить корпус из второй части пластмассовой муфты.

Изображение - Ремонт патрона электродрели своими руками proxy?url=http%3A%2F%2Finstrumentiks.ru%2Fwp-content%2Fuploads%2F2017%2F12%2Fvybit-korpus-iz-vtoroj-chasti-plastmassovoj-mufty.-15

На этом процесс разборки необходимо остановить. Все места, доступные для смазки открыты. Если продолжать разборку дальше, то она станет необратимой.

Изображение - Ремонт патрона электродрели своими руками proxy?url=http%3A%2F%2Finstrumentiks.ru%2Fwp-content%2Fuploads%2F2017%2F12%2Fprotsess-razborki-neobhodimo-ostanovit-16

Процесс сборки выполняется в такой последовательности:
1. Установка верхней части пластмассовой муфты.

Изображение - Ремонт патрона электродрели своими руками proxy?url=http%3A%2F%2Finstrumentiks.ru%2Fwp-content%2Fuploads%2F2017%2F12%2FUstanovka-verhnej-chasti-17

2. Впрессовывание молотком торцевой штопорной шайбы через прокладку в виде деревянной дощечки.

Изображение - Ремонт патрона электродрели своими руками proxy?url=http%3A%2F%2Finstrumentiks.ru%2Fwp-content%2Fuploads%2F2017%2F12%2Fvpressovyvanie-molotkom-tortsevoj-shtopornoj-shajby-18

3. Напрессовывание нижней части муфты при помощи рук.

Изображение - Ремонт патрона электродрели своими руками proxy?url=http%3A%2F%2Finstrumentiks.ru%2Fwp-content%2Fuploads%2F2017%2F12%2FNapressovyvanie-nizhnej-chasti-mufty-19


Патрон готов к использованию.

Среди домашних мастеров наиболее распространены патроны для дрели двух видов — ключевые (зубчато-венцовые) и быстрозажимные (БЗП). Особенности эксплуатации именно этих патронов мы попробуем разобрать в данной статье и всесторонне осветить все основные нюансы и сложности работы с ними.

Наиболее распространенными для бытовых дрелей и шуруповертов являются зубчато-венцовые и быстрозажимные патроны

По своей конструкции зажимы для дрели делятся на два основных типа:

  • зубчато-венцовый патрон, зажим хвостовика инструмента в котором осуществляется при помощи специального ключа;
  • быстрозажимной патрон для дрели (БЗП), в котором зажимная гильза приводится в действие посредством ее ручного вращения.

Разновидности патронов для дрели

Зажимные кулачковые патроны, устанавливаемые на современные дрели, позволяют надежно фиксировать инструмент, диаметр хвостовика которого находится в интервале 1–25 мм. Устройства данного типа практически лишены недостатков, наиболее значимым из которых является их достаточно высокая стоимость.

Наиболее популярным типом зажимного устройства, устанавливаемого на современные модели дрелей, является патрон быстрозажимной (БЗП). Чтобы зафиксировать инструмент в зажимном патроне категории БЗП, достаточно всего нескольких секунд, при этом нет необходимости применять специальный ключ. Зажим хвостовика инструмента осуществляется за счет ручного вращения регулировочной гильзы, на внешнюю поверхность которой нанесено рифление, облегчающее выполнение данной процедуры. Чтобы регулировать механическое воздействие, создаваемое на хвостовик инструмента, в зажиме данного типа предусмотрено специальное блокировочное устройство.

Для фиксации сверла одной рукой придерживают нижнюю муфту, а другой затягивают верхнюю муфту по часовой стрелке

К наиболее значимым недостаткам БЗП следует отнести то, что в тех случаях, когда элементы его механизма изнашиваются, он недостаточно надежно фиксирует хвостовики сверл большого диаметра. Это приводит к проворачиванию инструмента в процессе работы.

По сравнению с зажимными устройствами категории БЗП, зубчато-венцовые патроны для оснащения дрели обеспечивают надежную фиксацию инструмента в любой ситуации. Пользователи, которым приходится часто работать с электрическими дрелями, отдают предпочтение зажимным патронам именно данного типа. Единственным значимым недостатком таких устройств является то, что ключ, при помощи которого они приводятся в действие, достаточно легко потерять. Между тем возникновения такой проблемы можно легко избежать, если сразу после приобретения дрели зафиксировать ключ на проводе устройства при помощи изоляционной ленты или обычной веревки.

Диаметр хвостовика насадки, зажимаемой в мини-патроне, зависит от калибра цанги

Большой популярностью пользуется и патрон для мини-дрели, устанавливаемый на компактные сверлильные устройства. Последние активно используются мастерами ювелирного дела. Мини-патрон относится к категории быстрозажимных патронов для шуруповерта или легкой дрели. Такой маленький патрон, изготавливаемый преимущественно из латуни, используют для фиксации инструментов, диаметр хвостовика которых находится в интервале 0,1–4,5 мм.

Классический патрон для дрели относится к зажимным устройствам цангового или кулачкового типа. В них можно зажимать не только различные инструменты с круглым хвостовиком, но и заготовки цилиндрической формы для их дальнейшей обработки. Основными элементами конструкции зажимных кулачковых патронов являются:

  • корпус цилиндрической формы;
  • регулировочное кольцо или гильза, вращающиеся на внешней поверхности корпуса;
  • кулачковый механизм или цанга, установленные во внутренней части корпуса устройства.

Конструкция кулачкового (зубчато-венцового) патрона с ключом

Читайте так же:  Ремонт отопителя ваз 21214 своими руками

В свою очередь цанговый механизм, элементы которого изготавливаются из закаленной стали, состоит из трех абсолютно одинаковых кулачков, которые при вращении регулировочного кольца или гильзы одновременно приближаются друг к другу, тем самым обеспечивая надежный зажим хвостовика инструмента. В первых моделях патронов для механических дрелей кулачки цанги сходились за счет вращения регулировочного колеса, сейчас для этого используется регулировочная гильза.

Одной стороной патроны для дрели устанавливаются на вал используемого оборудования, а с другой в них вставляется инструмент, при помощи которого будет выполняться обработка. Зажимные кулачковые патроны используются преимущественно для фиксации в них следующих инструментов:

  • сверл;
  • фрез;
  • метчиков с хвостовиками небольшого диаметра.

Кулачковый патрон дрели предназначен для зажима насадок с цилиндрическим или шестигранным хвостовиком

Вопрос о том, как снять патрон с дрели, который фиксируется на ней при помощи резьбового соединения, возникает у домашних мастеров достаточно часто. Снимать такой зажим надо с учетом того, что он установлен при помощи нестандартной левой резьбы.

Резьбовой элемент зажимного устройства находится в его внутренней части, поэтому необходимо сначала максимально раздвинуть зажимные кулачки, что обеспечит доступ к фиксирующему винту, который откручивается при помощи обычной крестовой отвертки. В дрелях без такого винта патрон просто скручивается с их вала без проведения вышеописанных подготовительных работ.

Головка фиксирующего винта может быть крестообразной, с прямым шлицом, под шестигранник или даже «звездочкой»

Винт с левой резьбой, при помощи которого на дрели фиксируется резьбовой патрон, может со временем изнашиваться. Чтобы восстановить надежность такого соединения, можно выполнить следующие действия:

  • вставить крестовую отвертку в головку винта патрона на дрели;
  • легкими ударами молотка углубить винт в резьбовое отверстие.

Такие действия не нанесут вреда крепежному узлу дрели, но позволят фиксировать на ней зажимное устройство более точно и надежно.

Замена патрона резьбового типа на дрели может быть выполнена и при помощи ключа на 14, что значительно облегчает данный процесс. Чтобы не совершить ошибок, когда вы соберетесь разбирать патрон данного типа, можно предварительно познакомиться с теоретическим материалом на данную тему и просмотреть соответствующее видео.

В вопросе о том, как заменить износившийся патрон на дрели, нет ничего сложного. Для этого достаточно приобрести соответствующее зажимное устройство, снять с дрели старое и установить на нее новое. При этом следует иметь в виду, что как на обычную, так и на минидрель могут устанавливаться патроны двух типов:

  • с конусным соединением;
  • с резьбой.

Патроны, для установки на дрель которых используется резьба, снимаются и фиксируются по вышеописанной схеме. При замене такого устройства мало знать, что оно является резьбовым, важно также учитывать маркировку, которая в обязательном порядке на него нанесена. Маркироваться такие зажимные патроны могут следующим образом:

Маркировка резьбового патрона

Интервал 1,5–13, присутствующий в данных обозначения, указывает на минимальный и максимальный диаметры устанавливаемого режущего инструмента. Правила замены патрона на дрели предполагают, что новое зажимное устройство должно иметь маркировку, полностью идентичную обозначению старого.

С вопросом о том, как заменить конусный патрон на дрели, все обстоит несколько проще. На устройства данного типа также может быть нанесена различная маркировка, а именно:

Маркировка патрона с конусом Морзе

Чтобы заменить на дрели патрон данного типа, необходимо просто подобрать зажимное устройство с соответствующей маркировкой и вставить его посадочную часть в конусное отверстие сверлильного оборудования. Ориентироваться в такой маркировке достаточно просто: буква «В» означает, что это патрон именно конусного типа, а цифра указывает на диаметр нижней части посадочного отверстия.

Снятие с дрели патрона конусного типа выполняется так же просто, как и его установка. Для того чтобы выполнить такую процедуру, необходимо просто выбить зажимное устройство из посадочного отверстия дрели, для чего используется обычный молоток. С подробностями установки и снятия конусного патрона электрической дрели также можно познакомиться, просмотрев соответствующее видео.

На советских дрелях патрон с конусным креплением просто выбивался, конструкция редуктора позволяла подобные грубости. Для снятия патрона современных моделей нужно использовать съемники или специальные приспособления

Как разобрать патрон шуруповерта или дрели? Такую процедуру необходимо периодически выполнять для технического обслуживания устройства (чистки и смазки всех его внутренних элементов), а также его мелкого ремонта. Это позволяет значительно продлить срок службы патрона.

При разборке патрона следует учитывать, к какому типу он относится. Ориентируясь на инструкции или видео, надо выполнять все действия по разборке такого устройства максимально аккуратно, чтобы не повредить его составные элементы. После того как все процедуры по техническому обслуживанию или ремонту элементов патрона для дрели выполнены, следует выполнить его сборку в обратной последовательности.

Если конструктивные элементы сильно изношены и восстановить их не представляется возможным, лучше заменить весь механизм, что обойдется значительно дешевле, чем его ремонт.

Изображение - Ремонт патрона электродрели своими руками photo3432
Автор статьи: Артем Кондратьев

Добрый день! Я Артем. Чуть меньше 9 лет работаю слесарем и мне нравиться работать руками. Когда создаешь новые полезные вещи или возвращаешь к жизни сломанные предметы. Разве это не прекрасно? Рекомендую, перед реализацией идей с моего сайта, проконсультироваться со специалистами. Удачного рабочего дня!

Обо мнеОбратная связь
Оцените статью:
Оценка 5 проголосовавших: 3

ОСТАВЬТЕ ОТВЕТ

Please enter your comment!
Please enter your name here
