Мы постараемся ответить на вопрос: ремонт румба своими руками по рекомендациям подлинного мастера с максимально подробным описанием.

Если вы принесете робот пылесос iRobot Roomba с неисправной основной платой, то с 90% вероятностью мы его отремонтируем.

В ремонт был сдан робот-пылесос iRobot Roomba 780, залитый водой. Включался только на зарядку, не работал.

После разборки обнаружены следы подтеков на основной плате.

Изображение - Ремонт румба своими руками proxy?url=http%3A%2F%2Fwww.complace.ru%2Fwp-content%2Fuploads%2F2016%2F05%2F%25D1%2580%25D0%25B5%25D0%25BC%25D0%25BE%25D0%25BD%25D1%2582-%25D1%2580%25D0%25BE%25D0%25B1%25D0%25BE%25D1%2582-%25D0%25BF%25D1%258B%25D0%25BB%25D0%25B5%25D1%2581%25D0%25BE%25D1%2581%25D0%25B0-irobot-roomba-%25D0%25BF%25D0%25BE%25D1%2581%25D0%25BB%25D0%25B5-%25D0%25B7%25D0%25B0%25D0%25BB%25D0%25B8%25D1%2582%25D0%25B8%25D1%258F

Материнская плата iRobot Roomba 780 также имела следы залития и небольшой коррозии. После чистки от коррозии робот-пылесос стал включаться, но правое колесо не двигалось. Проверка показала, что блок правого колеса исправен, неисправность крылась в материнской плате.

Изображение - Ремонт румба своими руками proxy?url=http%3A%2F%2Fwww.complace.ru%2Fwp-content%2Fuploads%2F2016%2F05%2F%25D1%2580%25D0%25B5%25D0%25BC%25D0%25BE%25D0%25BD%25D1%2582-%25D0%25BC%25D0%25B0%25D1%2582%25D0%25B5%25D1%2580%25D0%25B8%25D0%25BD%25D1%2581%25D0%25BA%25D0%25BE%25D0%25B9-%25D0%25BF%25D0%25BB%25D0%25B0%25D1%2582%25D1%258B-irobot-roomba-780

Прозвонка показала, что вышла из строя сборка комплементарных транзисторов в красном кружке, далее соединенный с ней резистор 0.2 Ом в желтом овале. После замены этих элементов колесо стало вращаться, но непрерывно. Поиск выявил неисправность транзистора в синем овале.

Нет тематического видео для этой статьи.
Видео (кликните для воспроизведения).

После замены транзистора неисправности были устранены и ремонт робот-пылесоса iRobot Roomba 780 завершен. Цена ремонта платы iRobot 780 от 5000 руб до 10000 руб.

Другой пример ремонта материнской платы iRobot 561, который принесли после залития водой. Большинство неисправностей материнских плат iRobot происходит после того, как их залили водой, или пылесос произвел уборку мокрого пола.

Изображение - Ремонт румба своими руками proxy?url=http%3A%2F%2Fwww.complace.ru%2Fwp-content%2Fuploads%2F2016%2F05%2F%25D1%2580%25D0%25B5%25D0%25BC%25D0%25BE%25D0%25BD%25D1%2582-%25D0%25B7%25D0%25B0%25D0%25BB%25D0%25B8%25D1%2582%25D0%25BE%25D0%25B9-%25D0%25BF%25D0%25BB%25D0%25B0%25D1%2582%25D1%258B-irobot-561

В красных кружках сгоревшие элементы и большие следы коррозии после того, как бабушка помыла робот-пылесос.

Ниже видна сгоревшая микросхема.

Изображение - Ремонт румба своими руками proxy?url=http%3A%2F%2Fwww.complace.ru%2Fwp-content%2Fuploads%2F2016%2F05%2F%25D1%2584%25D1%2580%25D0%25B0%25D0%25B3%25D0%25BC%25D0%25B5%25D0%25BD%25D1%2582-%25D0%25B7%25D0%25B0%25D0%25BB%25D0%25B8%25D1%2582%25D0%25BE%25D0%25B9-%25D0%25BF%25D0%25BB%25D0%25B0%25D1%2582%25D1%258B-irobot-561

В красном кружке разорвавшийся элемент.

Изображение - Ремонт румба своими руками proxy?url=http%3A%2F%2Fwww.complace.ru%2Fwp-content%2Fuploads%2F2016%2F05%2F%25D1%2587%25D0%25B0%25D1%2581%25D1%2582%25D1%258C-%25D1%2581%25D0%25B3%25D0%25BE%25D1%2580%25D0%25B5%25D0%25B2%25D1%2588%25D0%25B5%25D0%25B9-%25D0%25BF%25D0%25BB%25D0%25B0%25D1%2582%25D1%258B-irobot-561

Ремонт заключается в том, что мы находим все неисправные элементы, заменяем их и тщательно отмываем следы коррозии спиртом.

Вот как выглядит эта же плата iRobot Roomba после ремонта.

Изображение - Ремонт румба своими руками proxy?url=http%3A%2F%2Fwww.complace.ru%2Fwp-content%2Fuploads%2F2016%2F05%2F%25D0%25BC%25D0%25B0%25D1%2582%25D0%25B5%25D1%2580%25D0%25B8%25D0%25BD%25D1%2581%25D0%25BA%25D0%25B0%25D1%258F-%25D0%25BF%25D0%25BB%25D0%25B0%25D1%2582%25D0%25B0-iRobot-roomba-%25D0%25BF%25D0%25BE%25D1%2581%25D0%25BB%25D0%25B5-%25D1%2580%25D0%25B5%25D0%25BC%25D0%25BE%25D0%25BD%25D1%2582%25D0%25B0

Ремонт платы iRobot Roomba 561, 521, 530, 532, 551, 550, 560, 555, 595, 552, 620, 630, 650, 660 от 3000 до 6000 руб.

Пример ремонта материнской платы iRobot 880:

Изображение - Ремонт румба своими руками proxy?url=http%3A%2F%2Fwww.complace.ru%2Fwp-content%2Fuploads%2F2016%2F08%2F%25D0%25BE%25D1%2582%25D1%2580%25D0%25B5%25D0%25BC%25D0%25BE%25D0%25BD%25D1%2582%25D0%25B8%25D1%2580%25D0%25BE%25D0%25B2%25D0%25B0%25D0%25BD%25D0%25BD%25D1%258B%25D0%25B5-%25D1%2584%25D1%2580%25D0%25B0%25D0%25B3%25D0%25BC%25D0%25B5%25D0%25BD%25D1%258B-%25D0%25BF%25D0%25BB%25D0%25B0%25D1%2582%25D1%258B-IR880

Красным обведены выгоревшие элементы платы залитого робота пылесоса. С другой стороны платы были восстановлены сгоревшие дорожки.

Ремонт плат iRobot Roomba 980 обошелся в 15000 руб., когда сгорели две платы — главная и плата управления. Но это был редкий случай — на пылесос опрокинули ведро с водой.

В любом случае ремонт материнской робота пылесоса выгоднее покупки нового или замены сгоревшего на новый в официальном сервисном центре. Дело в том, что «новый» робот пылесос, выданный сервисным центром по акции, является восстановленным. Это мы выяснили путем анализа платы такого пылесоса. Пайка отдельных компонентов сильно отличалась от пайки автомата, произведенного на заводе, а пайка некоторых элементов была выполнена вообще вручную.

К работе полезной бытовой техники быстро привыкаешь и ее поломка нарушает ход обычной жизни. Пылесос iRobot Roomba поддерживающий чистоту в доме вдруг перестал собирать мусор. Это очередная поломка после многолетней работы. Дорога в сервис не впечатляла своими необоснованными тратами. Выяснить в интернете конкретный способ ремонта механизма вращения щеток пылесоса румба не удалось. Пришлось разбирать механизм на свой страх и риск. Ремонт прошел удачно — пылесос Roomba работает снова. Читайте и смотрите подробный отчет о удачном ремонте с фото и видео.

Изображение - Ремонт румба своими руками proxy?url=https%3A%2F%2Fsekret-mastera.ru%2Fwp-content%2Fplugins%2Fjetpack%2Fmodules%2Flazy-images%2Fimages%2F1x1.trans

Итак выяснив, что щетки пылесоса не ращаются, решил заглянуть внутрь в надежде починить или хотя бы узнать, что сломалось. Двигался по проторенной дороге, опыт замены аккумулятора и ремонта мотор-колеса уже был.

В операции по вскрытию ремонту достаточно крестовой отвертки и пинцета.

Инструкция по разборке пылесоса до шестеренок редуктора блока щеток:

  1. Переворачиваем пылесос. Отстегиваем контейнер. Вынимаем щетки из блока щеток. Надеюсь вы чистите щетки регулярно.
  2. Откручиваем винт крепления боковой щетки и снимаем щетку. Весь замеченный в пылесосе румба мусор в процессе разборки удаляем.
  3. Откручиваем четыре винта крепления нижней крышки пылесоса.
  4. Снимаем крышку.
  5. Откручиваем четыре винта крепления блока щеток. Кладем винты в надежное место.
  6. Извлекаем блок щеток из корпуса пылесоса
  7. Последовательно отгибаем планки своими руками и освобождаем оси качания блока щеток. Это позволит получить доступ к к крышке редуктора. Смотрите видео.
  8. Откручиваем винты крепления крышки контейнера. Винты кладем в надежное место.
  9. Снимаем крышку редуктора и оцениваем внутреннее состояние. В моем случае редуктор был полон загрязнений.
Нет тематического видео для этой статьи.
Видео (кликните для воспроизведения).

Изображение - Ремонт румба своими руками proxy?url=https%3A%2F%2Fsekret-mastera.ru%2Fwp-content%2Fplugins%2Fjetpack%2Fmodules%2Flazy-images%2Fimages%2F1x1.trans

Изображение - Ремонт румба своими руками proxy?url=https%3A%2F%2Fsekret-mastera.ru%2Fwp-content%2Fplugins%2Fjetpack%2Fmodules%2Flazy-images%2Fimages%2F1x1.trans

Изображение - Ремонт румба своими руками proxy?url=https%3A%2F%2Fsekret-mastera.ru%2Fwp-content%2Fplugins%2Fjetpack%2Fmodules%2Flazy-images%2Fimages%2F1x1.trans

Изображение - Ремонт румба своими руками proxy?url=https%3A%2F%2Fsekret-mastera.ru%2Fwp-content%2Fplugins%2Fjetpack%2Fmodules%2Flazy-images%2Fimages%2F1x1.trans

Редуктор починен и собран

Маленький кошмар в редукторе устраняется удалением всего мусора. Кроме мусора оказались плотно забиты, похоже песком, промежутки между зубьями шестерен редуктора. В процессе сборки редуктора и очистки нашел неисправность. На одной шестерне не было оси! Ось просто провалилась в корпус редуктора. Не знаю характерная или не характерная эта неисправность, но ось была вставлена на место и редуктор собран. Смотрите фото и видео. К сожалению силиконовой смазки не было в наличии и редуктор продолжит работу на остатках прежней смазки. Испытания прошли успешно. Пылесос вращал щетки (как выяснить, что щетки вращаются смотрите на видео). Чистка редуктора также увеличила время работы аккумулятора пылесоса на

Читайте так же:  Ремонт порогов без сварки на авто своими руками

К сожалению у меня нет статистики видов поломок блока щеток iRobot Roomba. Не могу сказать, что выпадение оси это характерная или нетипичная неисправность в редукторе. Но мне повезло удачно справиться с ремонтом и съэкономить свое время и деньги. Пылесос iRobot Roomba снова РАБОТАЕТ!

Если у вас проблемы с аккумулятором пылесоса, то замена аккумулятора на однотипный или продвинутый литиевый не вызовет проблем подробности на видео

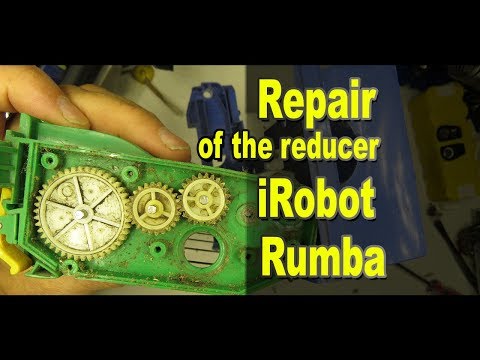

Ремонт редуктора блока щеток iRobot Roomba своими руками. Не вращаются щетки робота пылесоса. Видео о том как.

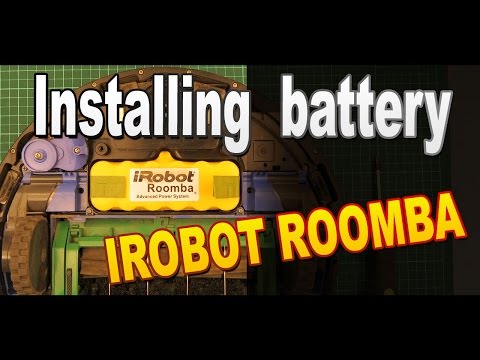

Как заменить батарею аккумуляторов в роботе пылесосе РУМБА своими руками. У каждого пылесоса iROBOT ROOMBA после.

Ремонт гнезда питания зарядной базы iRobot Roomba. простой ремонт своими руками. Пришел в гости, а заодно и Румбу.

Замена банок в аккумуляторе робота пылесоса. Посылка с алиэкспресс (ailexpress)

Ремонт робота-пылесоса iRobot Roomba 620. Не крутятся щетки (сдох ротор), заменяем полностью блок щеток. Купить.

Производим замену элементов Ni-Cd в аккумуляторной батарее пылесоса робота. Устанавливаем элементы Maxpower.

Роботы-пылесосы по ценам производителя в интернет-магазине http://vk.cc/1VN4VH Ремонт роботов-пылесосов интересу.

Заказать аксессуары можно на http://www.robot96.ru Наша группа VK http://vk.com/robot96ru.

Our problem manifest itself as intermittent spinning of the rollers on a secondhand Roomba 531. The roller system is pretty similar in all the 500, 600, and 700 .

Замена батареи в IRobot Roomba 620. Личный опыт Вот и пришло время менять батарею. В видео рассказ как это сделать.

Сложный ремонт ноутбуков, планшетов, смартфонов в Нефтекамске. Ремонтируем материнские платы, паяем BGA.

Ремонт редуктора блока щеток iRobot Roomba своими руками. Не вращаются щетки робота пылесоса. Видео о том как.

Как заменить батарею аккумуляторов в роботе пылесосе РУМБА своими руками. У каждого пылесоса iROBOT ROOMBA после.

Ремонт гнезда питания зарядной базы iRobot Roomba. простой ремонт своими руками. Пришел в гости, а заодно и Румбу.

Ремонт робота-пылесоса iRobot Roomba 620. Не крутятся щетки (сдох ротор), заменяем полностью блок щеток. Купить.

Замена банок в аккумуляторе робота пылесоса. Посылка с алиэкспресс (ailexpress)

Производим замену элементов Ni-Cd в аккумуляторной батарее пылесоса робота. Устанавливаем элементы Maxpower.

Роботы-пылесосы по ценам производителя в интернет-магазине http://vk.cc/1VN4VH Ремонт роботов-пылесосов интересу.

Замена батареи в IRobot Roomba 620. Личный опыт Вот и пришло время менять батарею. В видео рассказ как это сделать.

Our problem manifest itself as intermittent spinning of the rollers on a secondhand Roomba 531. The roller system is pretty similar in all the 500, 600, and 700 .

Возьми робот-пылесос на 15 дней теста! В ТРК “Мурманск Молл” Звони 8(8152) 60-72-80 Официальный дилер iRobot в Мурманс.

Сложный ремонт ноутбуков, планшетов, смартфонов в Нефтекамске. Ремонтируем материнские платы, паяем BGA.

Разборка Робота-Пылесоса C&C 112, Xrobot 5001 и аналогов.

Пылесос стал работать некорректно, как будто видит перед собой препятствие. Разобрали, почистили, работает.

Как починить робот пылесос. Распаковка и небольшой обзор: https://youtu.be/pVl6irdFSvU разборка пылесоса: https://www.youtube.com/wat.

Этот канал о нашей жизни в США: о быте, путешествиях, развлечениях, покупках и т.п. Обо всем, что происходит.

iRobot Roomba замена щеток, фильтра и батареи аккумуляторов своими руками. Видео Sekretmastera подготовлено для блога.

Ремонт гнезда питания зарядной базы iRobot Roomba. простой ремонт своими руками. Пришел в гости, а заодно и Румбу вместе починили https://youtu.be/Igv9bqYQLJU.
Видео подготовлено для блога сайта Секрет мастера http://sekret-mastera.ru/?p=29292. Чтобы вставить гнездо наместо пришлось повозится с поиском третьего винта. Гнездо вывалилось опять через некоторое время и было зафиксировано намертво термоклеем. Если есть возможность закрепите сразу.
● Все видео iRobot Roomba https://www.youtube.com/watch?v=oGLlFXCdEA8&list=PLDuFgtBoHJDZRufP-4lNX5WiXEhyO6Iv_
● Это видео https://youtu.be/4lQrRwyZS6Q
● Subscribe! http://goo.gl/gvFnpD
● YouTube: http://www.youtube.com/user/Sekretmastera ↑↓♥
● Visit our webpage:: http://Sekret-mastera.ru
● Мы в Вконтакте http://vk.com/club28641921

Пожалуйста оставьте ЛАЙК, КОММЕНТАРИЙ, ПОДЕЛИТЕСЬ и ПОДПИШИТЕСЬ!
Please LIKE, COMMENT, SHARE and SUB!

Канал Sekretmastera создан для тех, кто любит делать поделки своими руками. Вы совершенствуете свои умения и навыки в этом интересном деле? Естественно вы хотите найти единомышленников, готовых делиться собственным опытом и обсуждать чужие изобретения? Тогда подписывайтесь и присоединяйтесь к сообществу самодельщиков канала Секрет Мастера. Публикуются только проверенные самоделки.
Наш проект – это возможность легко, быстро, без затрат (используя подручные материалы), создавать оригинальные вещи, сюрпризы, полезные мелочи для быта и отдыха, реанимировать технику, ремонтировать жилище и даже строить.
На канале кроме темы “как сделать своими руками” также присутствуют развлекательные, познавательные и прикольные ролики.
Канал поддерживает политику доброжелательности. Пожалуйста будьте позитивны и конструктивны.
Комментарии с пустых и подозрительных каналов блокируются.
Канал работает за “спасибо”, не забывайте оставлять в комментариях слово “спасибо”, а лайк придаст авторам Sekretmastera больше вдохновения и оптимизма!

Читайте так же:  Своими руками ремонт стиральных машин bosch

ВАЖНО. Авторы делают поделки в рамках своего хобби, умения и доступных инструментов. Повторяя своими руками поделки по видео вы берете на себя всю ответственность за возможные травмы и какой либо ущерб от постройки и применения сделанной вами вещи.
***********************************************************************

Видео iRobot Roomba ремонт гнезда питания зарядной базы / Как вскрыть базу зарядки пылесосов Румба канала Sekretmastera

Дмитрий DEMONCHIK Год назад

сколько времени успел отслужить АКБ?

Дмитрий DEMONCHIK Год назад

+Sekretmastera – сделай своими руками я лично думаю о ILIFE V7S

Румба при должном и регулярном уходе не убиваем. Его надо всегда чистить. Не доводить щетки до войлока. Регулярно чистить все оси. Он должен регулярно убирать, т.е. поддерживать чистоту. Убирать все препятствия и опасности. Было падение системного блока через намотаный USB шнур. Если запускать раз в месяц, то он точно намотает на все оси все что попадется. Отказывал один раз – заклинило левое колесо. Разобрал до редуктора вытащил намотаные крашеные волосы – ожил.

Дмитрий DEMONCHIK Год назад

+Sekretmastera – сделай своими руками ну по моему цена в 12к рублей адекватна, но всё же опосения перебивают- допустим пылесос отказал, и что- как- куда обращаться.

это лотерея. По опыту, вероятность успеха больше в покупке в магазинах с большим числом заказов и не вестись на совсем дешовые предложения.

Изображение - Ремонт румба своими руками proxy?url=https%3A%2F%2Fruslar.online%2Fmobile%2Fstatic%2Fimg%2Finfo

Ремонт редуктора блока щеток iRobot Roomba своими руками. Не вращаются щетки робота пылесоса. Видео о том как я починил блок щеток румбы. iRobot Roomba перестал собирать крупный мусор, в мусоросборнике только мелкая пыль, да и той немного. Пылесос эксплуатируется несколько лет, не раз его чинил и менял аккумулятор. Теперь вот новая напасть. как отремонтировать Roomba? Боялся увидеть сломанные шестеренки и сгоревший двигатель. Снял крышку и добрался до редуктора, вынул всю грязь и нашел неисправность – починил. Теперь работает дольше от одной зарядки. Показано не только как починить редуктор, но и показано как определить , что щетки не вращаются. Смотрите все ремонты iRobot Roomba (переделка зарядки, замена батареи и ремонт штекера базы) https://www.youtube.com/watch?v=oGLlFXCdEA8&list=PLDuFgtBoHJDZRufP-4lNX5WiXEhyO6Iv_

Пожалуйста поддержите канал ПОДПИСКОЙ и просмотром моих других видео!!
Please support this channel by SUBSCRIBING and watching my other videos!!

● Это видео https://youtu.be/ycnb0BfDclA
● Subscribe! http://goo.gl/gvFnpD
● YouTube: http://www.youtube.com/user/Sekretmastera ↑↓♥
● Visit our webpage:: http://Sekret-mastera.ru
● Мы в Вконтакте http://vk.com/club28641921

Канал поддерживает политику доброжелательности. Пожалуйста будьте позитивны и конструктивны.
Комментарии с пустых и подозрительных каналов блокируются.
Канал работает за “спасибо”, не забывайте оставлять в комментариях слово “спасибо”, а лайк придаст авторам Sekretmastera больше вдохновения и оптимизма!

Как заменить батарею аккумуляторов в роботе пылесосе РУМБА своими руками. У каждого пылесоса iROBOT ROOMBA после.

Ремонт редуктора блока щеток iRobot Roomba своими руками. Не вращаются щетки робота пылесоса. Видео о том как.

Не большой профилактический ремонт iRobot Roomba.

Сложный ремонт ноутбуков, планшетов, смартфонов в Нефтекамске. Ремонтируем материнские платы, паяем BGA.

Ремонт робота-пылесоса iRobot Roomba 620. Не крутятся щетки (сдох ротор), заменяем полностью блок щеток. Купить.

Ремонт гнезда питания зарядной базы iRobot Roomba. простой ремонт своими руками. Пришел в гости, а заодно и Румбу.

Замена батареи в IRobot Roomba 620. Личный опыт Вот и пришло время менять батарею. В видео рассказ как это сделать.

Здравствуйте! Я много раз слышал как красиво делает Apple внутренности своих продуктов, с инженерной точки зрения. Здесь на хабре не так давно кто-то постил разборку робота-пылесоса «одной китайской компании», не помню какой модели. Я хочу показать на сколько «красивы» пылесосы фирмы iRobot по сравнению с другими производтелями.

Небольшое уточнение. Идея публикации топика пришла мне неожиданно для меня, во время процесса разборки, когда я уже почти полностью разобрал пылесос. потому в посте я покажу процесс сборки.

Это редуктор щеток. Когда я его вскрыл там все было черное и липкое… все шестерни были замотаны волосами в перемешку со смазкой. Одну шестерню даже немного подточило этими самыми волосами. Как видите я все промыл и смазал.

Читайте так же:  Ремонт sd карты памяти своими руками

Изображение - Ремонт румба своими руками proxy?url=http%3A%2F%2Fwww.pvsm.ru%2Fimages%2Fvnutrennii-mir-robota-pylesosa-iRobot-Roomba-555

Это общий вид блока щеток с редуктором.
Без щеток.

Изображение - Ремонт румба своими руками proxy?url=http%3A%2F%2Fwww.pvsm.ru%2Fimages%2Fvnutrennii-mir-robota-pylesosa-iRobot-Roomba-555-2

Изображение - Ремонт румба своими руками proxy?url=http%3A%2F%2Fwww.pvsm.ru%2Fimages%2Fvnutrennii-mir-robota-pylesosa-iRobot-Roomba-555-3

Под щетками находится датчик, назначение которого мне непонятен.
С виду похож на динамик из китайских открыток, но тут целая плата для его работы.

Изображение - Ремонт румба своими руками proxy?url=http%3A%2F%2Fwww.pvsm.ru%2Fimages%2Fvnutrennii-mir-robota-pylesosa-iRobot-Roomba-555-4

Он же, установленный в корпус.

Изображение - Ремонт румба своими руками proxy?url=http%3A%2F%2Fwww.pvsm.ru%2Fimages%2Fvnutrennii-mir-robota-pylesosa-iRobot-Roomba-555-5

Такс, блок с щетками собран.
Теперь начнем собирать сам пылесос. Для начала устанавливаем материнскую плату в корпус.

Плата с верхней стороны.
По видимому производитель использует один вид платы для всей линейки пылесосов, напаивая в зависимости от функционала дополнительные электронные элементы.

Изображение - Ремонт румба своими руками proxy?url=http%3A%2F%2Fwww.pvsm.ru%2Fimages%2Fvnutrennii-mir-robota-pylesosa-iRobot-Roomba-555-6

Изображение - Ремонт румба своими руками proxy?url=http%3A%2F%2Fwww.pvsm.ru%2Fimages%2Fvnutrennii-mir-robota-pylesosa-iRobot-Roomba-555-7

Процессов здесь установлен, судя по надписям на корпусе ARM. К сожалению отснятые фото я просмотрел лишь когда полностью собрал пылесос. Потому невозможность прочесть маркировку заметил поздно. За это прошу прощения.

Изображение - Ремонт румба своими руками proxy?url=http%3A%2F%2Fwww.pvsm.ru%2Fimages%2Fvnutrennii-mir-robota-pylesosa-iRobot-Roomba-555-8

Ну, продолжим собирать. для начала установим на место металлический экран. который судя по всему защищает Управляющую электронику от наводок от двигателей пылесоса.

Изображение - Ремонт румба своими руками proxy?url=http%3A%2F%2Fwww.pvsm.ru%2Fimages%2Fvnutrennii-mir-robota-pylesosa-iRobot-Roomba-555-9

Это обратная сторона пустого корпуса.

Изображение - Ремонт румба своими руками proxy?url=http%3A%2F%2Fwww.pvsm.ru%2Fimages%2Fvnutrennii-mir-robota-pylesosa-iRobot-Roomba-555-10

Это рамка с инфракрасными датчиками, которые устанавливаются за бампером пылесоса.

Изображение - Ремонт румба своими руками proxy?url=http%3A%2F%2Fwww.pvsm.ru%2Fimages%2Fvnutrennii-mir-robota-pylesosa-iRobot-Roomba-555-11

Здесь датчики крупным планом. Их на самом деле больше, по всей длине рамки.

Изображение - Ремонт румба своими руками proxy?url=http%3A%2F%2Fwww.pvsm.ru%2Fimages%2Fvnutrennii-mir-robota-pylesosa-iRobot-Roomba-555-12

Подключаем все датчики и двигатели к материнской плате.

Изображение - Ремонт румба своими руками proxy?url=http%3A%2F%2Fwww.pvsm.ru%2Fimages%2Fvnutrennii-mir-robota-pylesosa-iRobot-Roomba-555-13

Прикручивает плату к корпусу.

Изображение - Ремонт румба своими руками proxy?url=http%3A%2F%2Fwww.pvsm.ru%2Fimages%2Fvnutrennii-mir-robota-pylesosa-iRobot-Roomba-555-14

Устанавливаем блок с кнопками и индикаторами.

Изображение - Ремонт румба своими руками proxy?url=http%3A%2F%2Fwww.pvsm.ru%2Fimages%2Fvnutrennii-mir-robota-pylesosa-iRobot-Roomba-555-15

Закрываем накладкой с обозначениями индикаторов.

Изображение - Ремонт румба своими руками proxy?url=http%3A%2F%2Fwww.pvsm.ru%2Fimages%2Fvnutrennii-mir-robota-pylesosa-iRobot-Roomba-555-16

Накрываем его декоративной/защитной крышкой.

Изображение - Ремонт румба своими руками proxy?url=http%3A%2F%2Fwww.pvsm.ru%2Fimages%2Fvnutrennii-mir-robota-pylesosa-iRobot-Roomba-555-17

Здесь я уже закрыл корпус и установил бампер. Процесс не трудный, ничего интересного.

Изображение - Ремонт румба своими руками proxy?url=http%3A%2F%2Fwww.pvsm.ru%2Fimages%2Fvnutrennii-mir-robota-pylesosa-iRobot-Roomba-555-18

Такс, тепер устанавливаем рабочие механизмы.
Начнем с двигателя щетки-пропеллера.

Изображение - Ремонт румба своими руками proxy?url=http%3A%2F%2Fwww.pvsm.ru%2Fimages%2Fvnutrennii-mir-robota-pylesosa-iRobot-Roomba-555-19

Изображение - Ремонт румба своими руками proxy?url=http%3A%2F%2Fwww.pvsm.ru%2Fimages%2Fvnutrennii-mir-robota-pylesosa-iRobot-Roomba-555-20

Теперь модуль правого колеса.

Изображение - Ремонт румба своими руками proxy?url=http%3A%2F%2Fwww.pvsm.ru%2Fimages%2Fvnutrennii-mir-robota-pylesosa-iRobot-Roomba-555-21

Изображение - Ремонт румба своими руками proxy?url=http%3A%2F%2Fwww.pvsm.ru%2Fimages%2Fvnutrennii-mir-robota-pylesosa-iRobot-Roomba-555-22

Изображение - Ремонт румба своими руками proxy?url=http%3A%2F%2Fwww.pvsm.ru%2Fimages%2Fvnutrennii-mir-robota-pylesosa-iRobot-Roomba-555-23

Изображение - Ремонт румба своими руками proxy?url=http%3A%2F%2Fwww.pvsm.ru%2Fimages%2Fvnutrennii-mir-robota-pylesosa-iRobot-Roomba-555-24

Ну и наконец батарея. Она здесь довольно большая. С удобными для вынимания лямками.

Изображение - Ремонт румба своими руками proxy?url=http%3A%2F%2Fwww.pvsm.ru%2Fimages%2Fvnutrennii-mir-robota-pylesosa-iRobot-Roomba-555-25

Кстати она тут Никель-Метал-Гидридная. На 3000 мА*ч.

Изображение - Ремонт румба своими руками proxy?url=http%3A%2F%2Fwww.pvsm.ru%2Fimages%2Fvnutrennii-mir-robota-pylesosa-iRobot-Roomba-555-26

Нижняя сторона батареи с контактной площадкой.

Изображение - Ремонт румба своими руками proxy?url=http%3A%2F%2Fwww.pvsm.ru%2Fimages%2Fvnutrennii-mir-robota-pylesosa-iRobot-Roomba-555-27

Изображение - Ремонт румба своими руками proxy?url=http%3A%2F%2Fwww.pvsm.ru%2Fimages%2Fvnutrennii-mir-robota-pylesosa-iRobot-Roomba-555-28

Осталось закрыть все крышкой.

Изображение - Ремонт румба своими руками proxy?url=http%3A%2F%2Fwww.pvsm.ru%2Fimages%2Fvnutrennii-mir-robota-pylesosa-iRobot-Roomba-555-29

Кстати вращение переднего колеса тоже контролируется датчиком. Если вращения нет, значит мы застряли и надо запускать меры по выпутыванию из сложившейся ситуации.

Изображение - Ремонт румба своими руками proxy?url=http%3A%2F%2Fwww.pvsm.ru%2Fimages%2Fvnutrennii-mir-robota-pylesosa-iRobot-Roomba-555-30

Устанавливает блок переднего колеса.

Изображение - Ремонт румба своими руками proxy?url=http%3A%2F%2Fwww.pvsm.ru%2Fimages%2Fvnutrennii-mir-robota-pylesosa-iRobot-Roomba-555-31

Просто вставляется и слегка защелкивается.

Изображение - Ремонт румба своими руками proxy?url=http%3A%2F%2Fwww.pvsm.ru%2Fimages%2Fvnutrennii-mir-robota-pylesosa-iRobot-Roomba-555-32

Ну и само колесо. Кстати оно разных цветов именно для датчика.

Изображение - Ремонт румба своими руками proxy?url=http%3A%2F%2Fwww.pvsm.ru%2Fimages%2Fvnutrennii-mir-robota-pylesosa-iRobot-Roomba-555-33

Изображение - Ремонт румба своими руками proxy?url=http%3A%2F%2Fwww.pvsm.ru%2Fimages%2Fvnutrennii-mir-robota-pylesosa-iRobot-Roomba-555-34

Изображение - Ремонт румба своими руками proxy?url=http%3A%2F%2Fwww.pvsm.ru%2Fimages%2Fvnutrennii-mir-robota-pylesosa-iRobot-Roomba-555-35

Осталось установить мусоросборник.

Изображение - Ремонт румба своими руками proxy?url=http%3A%2F%2Fwww.pvsm.ru%2Fimages%2Fvnutrennii-mir-robota-pylesosa-iRobot-Roomba-555-36

Изображение - Ремонт румба своими руками proxy?url=http%3A%2F%2Fwww.pvsm.ru%2Fimages%2Fvnutrennii-mir-robota-pylesosa-iRobot-Roomba-555-37

Вот я и собрал полностью пылесос.

Изображение - Ремонт румба своими руками proxy?url=http%3A%2F%2Fwww.pvsm.ru%2Fimages%2Fvnutrennii-mir-robota-pylesosa-iRobot-Roomba-555-38

На материнской плате имеется порт, похожий на PS/2. Скорее всего для перепрошивки пылесоса. Хотелось бы узнать у читателей может кто проделывал со своим пылесосом такое?

За качество фоток прошу прощения, фотографирую практически впервые в жизни. Да и к тому же на телефон. =)

Надеюсь мой пост кому-нибудь был интересен.
Спасибо за Внимание!

Изображение - Ремонт румба своими руками proxy?url=http%3A%2F%2Fm.androidmafia.ru%2Fstatic%2Fimg%2Finfo

Ремонт редуктора блока щеток iRobot Roomba своими руками. Не вращаются щетки робота пылесоса. Видео о том как я починил блок щеток румбы. iRobot Roomba перестал собирать крупный мусор, в мусоросборнике только мелкая пыль, да и той немного. Пылесос эксплуатируется несколько лет, не раз его чинил и менял аккумулятор. Теперь вот новая напасть. как отремонтировать Roomba? Боялся увидеть сломанные шестеренки и сгоревший двигатель. Снял крышку и добрался до редуктора, вынул всю грязь и нашел неисправность – починил. Теперь работает дольше от одной зарядки. Показано не только как починить редуктор, но и показано как определить , что щетки не вращаются. Смотрите все ремонты iRobot Roomba (переделка зарядки, замена батареи и ремонт штекера базы) https://www.youtube.com/watch?v=oGLlFXCdEA8&list=PLDuFgtBoHJDZRufP-4lNX5WiXEhyO6Iv_

Пожалуйста поддержите канал ПОДПИСКОЙ и просмотром моих других видео!!
Please support this channel by SUBSCRIBING and watching my other videos!!

● Это видео https://youtu.be/ycnb0BfDclA
● Subscribe! http://goo.gl/gvFnpD
● YouTube: http://www.youtube.com/user/Sekretmastera ↑↓♥
● Visit our webpage:: http://Sekret-mastera.ru
● Мы в Вконтакте http://vk.com/club28641921

Канал поддерживает политику доброжелательности. Пожалуйста будьте позитивны и конструктивны.
Комментарии с пустых и подозрительных каналов блокируются.
Канал работает за “спасибо”, не забывайте оставлять в комментариях слово “спасибо”, а лайк придаст авторам Sekretmastera больше вдохновения и оптимизма!

Δημοσιεύτηκε στις Πριν χρόνο

Изображение - Ремонт румба своими руками proxy?url=https%3A%2F%2Fyt3.ggpht.com%2F-7a2WFHJeUtg%2FAAAAAAAAAAI%2FAAAAAAAAAAA%2FXvXD5gdVczE%2Fs28-c-k-no-mo-rj-c0xffffff%2Fphoto

Советую вынимать переднее колесо вместе с осью и чистить под ним

Изображение - Ремонт румба своими руками proxy?url=https%3A%2F%2Fyt3.ggpht.com%2F-dyf9ZJdbw9c%2FAAAAAAAAAAI%2FAAAAAAAAAAA%2FVUJmbQ2untQ%2Fs28-c-k-no-mo-rj-c0xffffff%2Fphoto

Снимать и чистить лучше по показателю – затрудненное вращение колеса или оси вращения стойки. Обычно наматывает волосы на эти две оси

сколько времени успел отслужить АКБ?

+Sekretmastera – сделай своими руками я лично думаю о ILIFE V7S

Румба при должном и регулярном уходе не убиваем. Его надо всегда чистить. Не доводить щетки до войлока. Регулярно чистить все оси. Он должен регулярно убирать, т.е. поддерживать чистоту. Убирать все препятствия и опасности. Было падение системного блока через намотаный USB шнур. Если запускать раз в месяц, то он точно намотает на все оси все что попадется. Отказывал один раз – заклинило левое колесо. Разобрал до редуктора вытащил намотаные крашеные волосы – ожил.

Читайте так же:  Sony psp ремонт своими руками

+Sekretmastera – сделай своими руками ну по моему цена в 12к рублей адекватна, но всё же опосения перебивают- допустим пылесос отказал, и что- как- куда обращаться.

это лотерея. По опыту, вероятность успеха больше в покупке в магазинах с большим числом заказов и не вестись на совсем дешовые предложения.

Copyright © 2012-2018 THfilm
ภาพยนตร์คลิป – ดูฟรีแชร์ออนไลน์

сколько времени успел отслужить АКБ?

+Sekretmastera – сделай своими руками я лично думаю о ILIFE V7S

Румба при должном и регулярном уходе не убиваем. Его надо всегда чистить. Не доводить щетки до войлока. Регулярно чистить все оси. Он должен регулярно убирать, т.е. поддерживать чистоту. Убирать все препятствия и опасности. Было падение системного блока через намотаный USB шнур. Если запускать раз в месяц, то он точно намотает на все оси все что попадется. Отказывал один раз – заклинило левое колесо. Разобрал до редуктора вытащил намотаные крашеные волосы – ожил.

+Sekretmastera – сделай своими руками ну по моему цена в 12к рублей адекватна, но всё же опосения перебивают- допустим пылесос отказал, и что- как- куда обращаться.

это лотерея. По опыту, вероятность успеха больше в покупке в магазинах с большим числом заказов и не вестись на совсем дешовые предложения.

Как заменить батарею аккумуляторов в роботе пылесосе РУМБА своими руками. У каждого пылесоса iROBOT ROOMBA после длительной эксплуатации наступает момент, когда он не успевает вернуться на базу для подзарядки и останавливается где попало, не отработав положенного времени для уборки. Это симптом потери емкости аккумулятора робота пылесоса. Для замены нужно приобрести новый аккумулятор. Ближайший продавец продавал только неоригинальный аккумулятор под заказ )))) Платишь и ждешь )))). Это мы проходили ))) Аккумулятор для пылесоса cвоей Румбы 500 заказал в Китае (подходит и для моделей 500, 600 700 и 800 серий).
Вот ссылка
получилось в 2,5 раза дешевле магазинной. Выбирайте магазин с большим числом заказов, а не мелкие и с совсем подозрительной ценой (есть риск получить подделку). Можно заказать и литий ионную батарею для румбы Через две недели для моего пылесоса ROOMBA 500 пришел аккумулятор. В процессе смены аккумулятора обязательно убираем весь мусор с осей и внутренних полостей. После смены аккумулятора заряжаем новый аккумулятор и ВПЕРЕД на уборку!
Пожалуйста поддержите канал ПОДПИСКОЙ и просмотром моих других видео!!
Please support this channel by SUBSCRIBING and watching my other videos!!

● Это видео
● Subscribe!
● YouTube: ↑↓♥
● Visit our webpage::
● Мы в Вконтакте

Пожалуйста оставьте ЛАЙК, КОММЕНТАРИЙ, ПОДЕЛИТЕСЬ и ПОДПИШИТЕСЬ!
Please LIKE, COMMENT, SHARE and SUB!

Канал Sekretmastera создан для тех, кто любит делать поделки своими руками. Вы совершенствуете свои умения и навыки в этом интересном деле? Естественно вы хотите найти единомышленников, готовых делиться собственным опытом и обсуждать чужие изобретения? Тогда подписывайтесь и присоединяйтесь к сообществу самодельщиков канала Секрет Мастера. Публикуются только проверенные самоделки.
Наш проект – это возможность легко, быстро, без затрат (используя подручные материалы), создавать оригинальные вещи, сюрпризы, полезные мелочи для быта и отдыха, реанимировать технику, ремонтировать жилище и даже строить.
На канале кроме темы “как сделать своими руками” также присутствуют развлекательные, познавательные и прикольные ролики.
Канал поддерживает политику доброжелательности. Пожалуйста будьте позитивны и конструктивны.
Комментарии с пустых и подозрительных каналов блокируются.
Канал работает за “спасибо”, не забывайте оставлять в комментариях слово “спасибо”, а лайк придаст авторам Sekretmastera больше вдохновения и оптимизма!

ВАЖНО. Авторы делают поделки в рамках своего хобби, умения и доступных инструментов. Повторяя своими руками поделки по видео вы берете на себя всю ответственность за возможные травмы и какой либо ущерб от постройки и применения сделанной вами вещи.
***********************************************************************
Композиция “Mountain Sun” принадлежит исполнителю Audionautix.
Лицензия: Creative Commons Attribution
().
Исполнитель:
***********************************************************************

Ревизия аккумуляторов шуруповерта Makita. Несложный способ сэкономить деньги и время, когда нужно работать, а инструмент вдруг подвел. Другими словами – “Как выйти из положения, если аккумуляторы шуруповерта “сдохли”, а работать надо?” Дополнительные контакты: Страница Вконтакте: http://vk.com/mazai75 Страница Фэйсбук: https://www.facebook.com/profile.php?id=100001999262257 Форум Мастеровой: http://forum.woodtools.ru/index.php?topic=55700.msg1030146#msg1030146 Музыка: http://audiomicro.com/ Звуковые эффекты: http://audiomicro.com/sound-effects

Полный обзор: https://www.ixbt.com/home/kitfort-kt-533-review.html Цены: http://slmrt.ru/aDKb В автоматическом режиме Kitfort KT-533 убирает, меняя алгоритм движения, и сам возвращается на базу для зарядки аккумулятора. При необходимости пользователь может вручную управлять движением робота, включать режимы интенсивной очистки локального участка или следования вдоль стен, также робота можно запрограммировать на ежедневную уборку в заданное время. Функциональность робота дополнена способностью выполнять влажную уборку гладких полов. К особенностям робота относятся возможность установки альтернативной безворсовой резиновой щетки, на которую в меньшей степени наматываются волосы, шерсть, нитки и пр., поэтому данного уборщика можно рекомендовать при наличии шерстистых домашних животных. Наша группа в VK: https://vk.com/ixbt_official Мы в Facebook: https://www.facebook.com/iXBTcom Следите за нашими новостями в Twitter: https://twitter.com/ixbtcom Сделано студией iXBT.video для http://www.ixbt.com

Читайте так же:  Ремонт своими руками стиральной машины десна

24 hours) the roomba was operating normally. Success. I hope the same for you if this is what you seek. Good luck with your roomba. Again, please be sure to be safe. Wear safety goggles if you feel it will be safer that way.

Если ваш пылесос iCLEBO стал заметно меньше работать, вероятно пришло время обратить внимание на замену аккумуляторной батареи. Как это правильно сделать, мы расскажем в этом видео. Подписывайтесь на наш блог с полезной и интересной информацией о роботах-пылесосах iCLEBO. Наш сайт: http://iclebo.com.ru Наш инстаграм: https://www.instagram.com/iclebo/

Чистка пылесоса iRobot Roomba 770

IRobot Roomba 560 500 600 series How to replace the dead Battery Guide Dear youtube member if you Like! the video and you found it helpful please press Like, if you didn’t please comment below so i can upgrade the video for others to enjoy!

Изображение - Ремонт румба своими руками proxy?url=https%3A%2F%2Fpiling.re%2Fimg%2Fv4lQirRwdyZSe6Qo%2Firobot_roomba_remont_gnezda_pitaniya_zaryadnoj_bazy___kak_vskryt_bazu_zaryadki_pylesosov_rumba

Ремонт гнезда питания зарядной базы iRobot Roomba. простой ремонт своими руками. Пришел в гости, а заодно и Румбу вместе починили https://youtu.be/Igv9bqYQLJU.

Видео подготовлено для блога сайта Секрет мастера http://sekret-mastera.ru/?p=29292. Чтобы вставить гнездо наместо пришлось повозится с поиском третьего винта. Гнездо вывалилось опять через некоторое время и было зафиксировано намертво термоклеем. Если есть возможность закрепите сразу.

Все видео iRobot Roomba https://www.youtube.com/watch?v=oGLlFXCdEA8&list=PLDuFgtBoHJDZRufP-4lNX5WiXEhyO6Iv_

Это видео https://youtu.be/4lQrRwyZS6Q

Visit our webpage:: http://Sekret-mastera.ru

Мы в Вконтакте http://vk.com/club28641921

Пожалуйста оставьте ЛАЙК, КОММЕНТАРИЙ, ПОДЕЛИТЕСЬ и ПОДПИШИТЕСЬ!

Please LIKE, COMMENT, SHARE and SUB!

Канал Sekretmastera создан для тех, кто любит делать поделки своими руками. Вы совершенствуете свои умения и навыки в этом интересном деле? Естественно вы хотите найти единомышленников, готовых делиться собственным опытом и обсуждать чужие изобретения? Тогда подписывайтесь и присоединяйтесь к сообществу самодельщиков канала Секрет Мастера. Публикуются только проверенные самоделки.

Наш проект – это возможность легко, быстро, без затрат (используя подручные материалы), создавать оригинальные вещи, сюрпризы, полезные мелочи для быта и отдыха, реанимировать технику, ремонтировать жилище и даже строить.

На канале кроме темы “как сделать своими руками” также присутствуют развлекательные, познавательные и прикольные ролики.

Канал поддерживает политику доброжелательности. Пожалуйста будьте позитивны и конструктивны.

Комментарии с пустых и подозрительных каналов блокируются.

Канал работает за “спасибо”, не забывайте оставлять в комментариях слово “спасибо”, а лайк придаст авторам Sekretmastera больше вдохновения и оптимизма!

ВАЖНО. Авторы делают поделки в рамках своего хобби, умения и доступных инструментов. Повторяя своими руками поделки по видео вы берете на себя всю ответственность за возможные травмы и какой либо ущерб от постройки и применения сделанной вами вещи.

Изображение - Ремонт румба своими руками proxy?url=https%3A%2F%2Fyt3.ggpht.com%2F-vVm2hpvvD10%2FAAAAAAAAAAI%2FAAAAAAAAAAA%2FZ3txK8lbpSI%2Fs28-c-k-no-mo-rj-c0xffffff%2Fphoto

сколько времени успел отслужить АКБ?

Изображение - Ремонт румба своими руками proxy?url=https%3A%2F%2Fyt3.ggpht.com%2F-dyf9ZJdbw9c%2FAAAAAAAAAAI%2FAAAAAAAAAAA%2FVUJmbQ2untQ%2Fs28-c-k-no-mo-rj-c0xffffff%2Fphoto

Изображение - Ремонт румба своими руками proxy?url=https%3A%2F%2Fyt3.ggpht.com%2F-vVm2hpvvD10%2FAAAAAAAAAAI%2FAAAAAAAAAAA%2FZ3txK8lbpSI%2Fs28-c-k-no-mo-rj-c0xffffff%2Fphoto

+Sekretmastera – сделай своими руками я лично думаю о ILIFE V7S

Изображение - Ремонт румба своими руками proxy?url=https%3A%2F%2Fyt3.ggpht.com%2F-dyf9ZJdbw9c%2FAAAAAAAAAAI%2FAAAAAAAAAAA%2FVUJmbQ2untQ%2Fs28-c-k-no-mo-rj-c0xffffff%2Fphoto

Румба при должном и регулярном уходе не убиваем. Его надо всегда чистить. Не доводить щетки до войлока. Регулярно чистить все оси. Он должен регулярно убирать, т.е. поддерживать чистоту. Убирать все препятствия и опасности. Было падение системного блока через намотаный USB шнур. Если запускать раз в месяц, то он точно намотает на все оси все что попадется. Отказывал один раз – заклинило левое колесо. Разобрал до редуктора вытащил намотаные крашеные волосы – ожил.

Изображение - Ремонт румба своими руками proxy?url=https%3A%2F%2Fyt3.ggpht.com%2F-vVm2hpvvD10%2FAAAAAAAAAAI%2FAAAAAAAAAAA%2FZ3txK8lbpSI%2Fs28-c-k-no-mo-rj-c0xffffff%2Fphoto

+Sekretmastera – сделай своими руками ну по моему цена в 12к рублей адекватна, но всё же опосения перебивают- допустим пылесос отказал, и что- как- куда обращаться.

Изображение - Ремонт румба своими руками proxy?url=https%3A%2F%2Fyt3.ggpht.com%2F-dyf9ZJdbw9c%2FAAAAAAAAAAI%2FAAAAAAAAAAA%2FVUJmbQ2untQ%2Fs28-c-k-no-mo-rj-c0xffffff%2Fphoto

это лотерея. По опыту, вероятность успеха больше в покупке в магазинах с большим числом заказов и не вестись на совсем дешовые предложения.

Изображение - Ремонт румба своими руками photo3432
Автор статьи: Артем Кондратьев

Добрый день! Я Артем. Чуть меньше 9 лет работаю слесарем и мне нравиться работать руками. Когда создаешь новые полезные вещи или возвращаешь к жизни сломанные предметы. Разве это не прекрасно? Рекомендую, перед реализацией идей с моего сайта, проконсультироваться со специалистами. Удачного рабочего дня!

Обо мнеОбратная связь
Оцените статью:
Оценка 5 проголосовавших: 1

ОСТАВЬТЕ ОТВЕТ

Please enter your comment!
Please enter your name here
