Ремонт триммеров своими руками стартера

Мы постараемся ответить на вопрос: ремонт триммеров своими руками стартера по рекомендациям подлинного мастера с максимально подробным описанием.

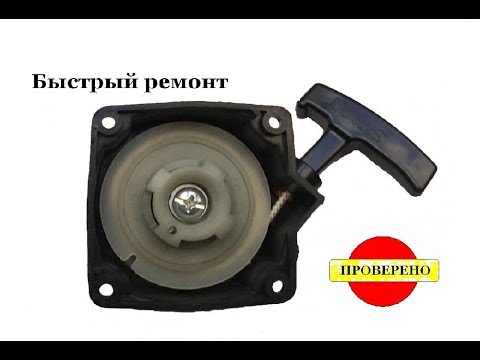

Будем ремонтировать стартер от мотокосы. Часто бывает ситуация, заводите и веревочка обратно не возвращается. Как исправить? Для начала снимаем стартер с триммера и откручиваем центральный болт. Бывают разные механизмы, проволочный, бабочка с одним или двумя, четырьмя зацепами… Разницы нет никакой, конструкция везде одинаковая. Снимаем верхний механизм, не теряем пружину и смотрим, что произошло. Полностью слетела пружина, бывает она лопается или слетает.

Как ремонтировать? Для начала нужно развязать или отрезать веревочку и снять ручку, вытаскиваем механизм. Аккуратно, убираем лицо потому, что выстреливать пружина. Смотрим, что же случилось с нашей пружинкой. Часто бывает на пружине, если она каленая, отламывает концы. В данном случае все концы целые, пружина слетела.
Изображение - Ремонт триммеров своими руками стартера proxy?url=http%3A%2F%2Fizobreteniya.net%2Fwp-content%2Fuploads%2F2017%2F09%2F23f67913-23ac-42cd-9886-aed19539c5a3

Видео (кликните для воспроизведения).

Что делать? Намотать обратно. Делается просто. Берем внутренний механизм, есть паз под пружину, вставляем сюда. Отсюда она и слетела. Берем и чуть его разгибаем, только разгибаем не сильно, так как пружина каленая. Сильно пережмете и она может лопнуть, потом уже ничего не сделаете. Хотя пружина недорогая, но нужно ее искать, заказывать. Так вставляем сюда и аккуратно, придерживая, начинаем на внутреннюю сторону наматывать. Не всегда с первого раза получается.

Накрутили пружину, она плотно встала. Не переживайте, даже иногда не удается сразу. Тренируйтесь, сложного ничего нет.

Видео канала «Ремонт садовой техники» про ремонт стартера.

Как отремонтировать стартер на триммере

Ремонт стартера бензинового триммера может потребоваться в самый неподходящий момент. При всем этом решить делему можно 2-мя методами: заменить сломавшуюся деталь или поменять весь узел. Последний вариант обойдется дороже. Чтоб отремонтировать устройство своими руками в большинстве случаев понадобится из инструментов только отвертка с подходящим наконечником. как заменить шнур стартера на триммере. Ремонт стартера позволяем намотать шнур на Как рисовать на. Ремонтные работы не займут много времени и не требуют наличия особых познаний. Как заменить леску на триммере. Как заменить шнур и Замена шнура стартера на. Довольно знать устройство, механизм работы, аспекты сборки-разборки стартера на триммере, чтоб достигнуть подходящего хорошего результата.

Двигатель внутреннего сгорания – это, в принципе, основная деталь мотокосы Его мощность лежит в спектре 0,5-2,5 л.с. Движение от него передается валу, находящемуся снутри пустотелой штанги, а после через редуктор, состоящий из шестерен, уже леске либо ножику (рабочему органу).

Также у бензокосы имеются последующие элементы:

  • кожух защитный;
  • ручка;
  • ремень, созданный для удобства использования устройством;
  • стартер, служащий для пуска бензинового бензинового двигателя.

Все детали мотокосы представлены на фото дальше.

Стартер на триммере является неотъемлемой частью, которая выполняет запуск двигателя в работу. Он изображен раздельно на 2-ух фото ниже.

Стартерные механизмы разных моделей бензокос работают по схожему принципу: во время пуска ДВС выступы, отмеченные на фото выше цифрой 1, входят в зацеп с собачками 3. Когда движок начинает работать, они ворачиваются в прежнее положение из-за воздействия центробежной силы. Аналогичную роль делают также проволочки 2.

Процесс возврата в начальное положение частей механизма происходит из-за наличия пружины, навороченной вокруг оси. Она разворачивается тогда, когда вытягивают веревку. После отпускания шнура происходит его втягивание и наматывание из-за сворачивания пружины. Как заменить шнур стартера в бензопиле Champion. Замена ручного стартера на двигателе мал. Во время запуска ДВС бензокосы запускающий механизм проворачивает его вал до того, пока он не начнет работать (заведется).

Видео (кликните для воспроизведения).

На сегодня бензиновые мотокосы оснащают стартерными механизмами 2-ух типов:

1-ый вариант встречается еще почаще.

Стартер на триммере может работать без поломок длительное время. Как заменить леску в триммере Champion T266 Как намотать леску на косильную головку. Совершенно точно указать срок неотказной работы нельзя. Все определяется начальным качеством устройства и соблюдением правил воззвания с ним.

Найти причину поломки запускающего устройства нетрудно. Как правильно заменить Не вытягивается шнур стартера на газ реагирует как. Как намотать пружину и заменить шнур. нюансы сборки-разборки стартера на триммере. Главных вариантов несколько:

  • обрыв шнура (веревки);
  • когда пружина ломается или выходит из зацепления.

Обозначенные детали показаны на фото ниже.

Может случиться так, что стартерный механизм будет случаем разбит. Последствия получатся плачевными, если оборванная веревка намотается вокруг маховика работающего ДВС: тогда пружина лопнет, шкив сорвет. Но такие случаи, когда требуется полная подмена стартерного узла, происходят очень изредка. В большинстве случаев, чтобы починить механизм, достаточно поставить новую пружину или заменить шнур.

Ремонт стартера мотокосы, триммера Интернет-магазин запчастей для садовой техники — .

Ремонт ручного стартера более подробная информация на веб-сайте генератор-томск.рф Техническое сервис.

Чтоб произвести ремонт стартера триммера, пригодится его сначала разобрать, а позже собрать. Этот процесс не является особо сложным занятием. как заменить шнур на триммере. Как заменить шнур на Замена пружины и шнура стартера на. Для работы пригодится отвертка с наконечником подходящей формы.

Делать все следует аккуратненько, соблюдая технику безопасности, приемущественно, чтоб пружина при случайном вылете не травмировала мастера.

Разбирают механизм пуска с целью установить новые детали заместо сломанных в последующей последовательности:

  • раскручивают при помощи отвертки винт, фиксирующий шкив со стартерной крышкой;
  • вынимают пружину и усики;
  • снимают аккуратненько шкив (необходимо при всем этом отвернуть голову или работать, одев за ранее очки и перчатки);
  • определяют, почему механизм пуска сломался;
  • если пружина разрушилась фактически стопроцентно, то ее подменяют;
  • при выходе пружины из зацепа, ее устанавливают на первоначальное место, подогнув перед этим усики (на фото показан процесс укладки);
  • после того, как пружинящую пластинку установят вовнутрь паза, осторожно делают ее скручивание.
Читайте так же:  Ремонт помпы авд своими руками

Чтобы поменять пружину, работать следует внимательно и аккуратно: она может под воздействием усилия, вызванного установкой ее на место, случайно лопнуть. Даже если осторожно снять ролик, то пружинящая полоса очень стремительно слетает с катушки и может своими наточенными краями травмировать руку.

Сходу поставить на прежнее место пружинящую пластинку не всегда выходит. Она нередко проскальзывает, потому пробы требуется повторять до заслуги хотимого результата.

Сборка стартерного узла осуществляется в ряд шагов:

  • катушку переворачивают, устанавливая ее так, чтоб пружинный загиб точно встал в паз корпуса, как на приведенном ниже фото;
  • укладывают две шайбы, меж которыми помещают пружинку;
  • ставят на место чашечку с усиками;
  • закручивают винт (фото дальше).

При проделывании изложенных манипуляций, нужно непременно подкладывать две шайбы. Если этого не сделать, то пружина с течением времени повредит пластиковую чашечку, и при ее подтягивании начнется подклинивание. Из-за этого возникает чувство, будто бы пружина слетела. Чтоб убрать таковой недочет, необходимо установить данную деталь большей длины или дополнительную шайбу.

Когда подобные запчасти отсутствуют, можно просто немножко открутить винт, и стартерный узел начнет работать без подклинивания. Но таковой вариант является временным — лучше отремонтировать отменно как можно резвее.

После установки пружины следует ее натянуть. Для этого делают последующие деяния:

  • снимают со стартерного шнура ручку;
  • потом веревку вставляют в катушечный паз;
  • создают натяжку пружины, вращая катушку в направлении, обратном ходу часовой стрелки (смотки);
  • делают необходимое число оборотов, обозначенное в аннотации по эксплуатации к применяемой модели триммера и соответственное длине используемого шнура;
  • в самом конце веревку продевают в созданное для этого отверстие, расположенное в крышке стартера;
  • ставят ручку на место, фиксируя ее с помощью узла.

Если после ремонта пружина продолжает слетать, то избавиться от этого можно следующими способами:

  • втиснуть подходящий по размеру кусочек пластинки в паз в месте расположения пружинного крючка;
  • просверлить с двух сторон паза в катушке отверстия, в которые вставить зацеп пружины и зафиксировать его с помощью проволочки.

Порванную веревку заменяют в такой последовательности:

  • старый шнур снимают;
  • выбирают подходящую по размеру веревку (толщине и длине);
  • продев ее через специальное отверстие, находящееся в катушке, завязывают узел;
  • взводят пружину, производя требуемое число оборотов;
  • закрепляют ручку.

Лучше выполнять натяжку пружинной пластины вместе с напарником, чтобы край шнура не смотался внутрь стартерного механизма.

Собрать стартер на триммере и намотать пружину несложно, только следует делать это внимательно и с осторожностью. Смотреть, как заменить леску на триммере etr300 Видео! . как заменить леску на триммере ETR300 Видео! Для разных моделей бензокос поломки запускающих механизмов одинаковые, поэтому они ремонтируются аналогичным образом. При этом имеются некоторые нюансы, связанные с их конструктивными особенностями.

Стартер является одним из основных узлов бензокосы, который существенно облегчает старт двигателя инструмента. Его поломка может случиться в самое неподходящее время, что непременно влечет за собой существенные изменения дневных планов владельца участка. Решить проблему можно двумя способами: отремонтировать стартер триммера своими руками, либо произвести замену узла целиком. Самым простым вариантом устранения неисправностей системы запуска станет ее полная замена, но с финансовой точки зрения покупка нового стартера может показаться далеко неподъёмной. Для самостоятельного устранения поломок достаточно подготовить отвертку с соответствующим наконечником и ознакомиться с указанными далее рекомендациями.

Изображение - Ремонт триммеров своими руками стартера proxy?url=http%3A%2F%2Fyotools.ru%2Fwp-content%2Fuploads%2F2018%2F07%2FObshhiy-vid-startera-trimmera-300x266

Стартер бензокосы с указанием деталей

Как и у любого садового или строительного бензоинструмента, стартер триммера состоит из пластикового корпуса, в который устанавливается шкив с предварительно намотанным шнуром (шморгалка). С целью автоматического скручивания веревки после рывка стартером с тыльной стороны шкива фиксируется изготовленная из легированной стали ленточная пружина. На фронтальной части шкива монтируется храповик, посредством которого происходит зацепление стартера с ведущим валом двигателя триммера. В зависимости от производителя и конструкции мотокосы шкив с храповиком может представлять как собой одно целое, так и собираться из двух отдельных деталей.

Принцип работы стартера триммера практически не отличается вне зависимости от модели агрегата.

Изображение - Ремонт триммеров своими руками стартера proxy?url=http%3A%2F%2Fyotools.ru%2Fwp-content%2Fuploads%2F2018%2F07%2FPrincip-raboty-startera-trimmera-300x235

Основные составляющие стартера триммера

При рывке стартером выступы, находящиеся на шкиве приходят в зацепление с собачками, которые при удачном пуске ДВС под действием центробежных сил расходятся в разные стороны. Также существуют модели, где храповик подпружинен со стороны корпуса и при обратном вращении шкива происходит удаление зубьев зацепления от вала двигателя. Конечно, при частом и длительном использовании триммера никто не застрахован от обрыва приводного шнура или износа ленточной пружины. Потому в таком случае потребуется ремонт стартера триммера, который можно осуществить своими руками.

В настоящее время имеют распространение две основные неисправности стартера бензинового триммера:

  1. Обрыв приводного шнура (шморгалки);
  2. Поломка ленточной пружины или ее выход из зацепления со шкивом.

Ленточная пружина триммера

В практике имеют место быть случаи, когда по каким-либо причинам происходит повреждение корпуса стартера и оборванный шнур наматывается на вал двигателя, что непременно ведет к облому пружины и трещинам на корпусе. В сложившейся ситуации локальный ремонт стартера бензокосы будет невозможен и потребуется полная замена узла запуска двигателя. В остальных случаях устранение неисправностей будет сведено к замене пружины или шнура.

В первую очередь процесс ремонта начинается со снятия с триммера всего стартера. Данный процесс по своей сути не является сложным и потребует только выкручивание нескольких винтов подходящим слесарным инструментом. Следует отметить, что при демонтаже механизма запуска бензокосы необходимо соблюдать технику безопасности, так как ленточная пружина в сжатом состоянии имеет достаточную энергию, чтобы травмировать человека.

Этот этап позволяет мастеру установить причины сбоев работы узла запуска, а также произвести дефектовку отдельных деталей. Выполнять работы по разборке следует в следующей последовательности:

Читайте так же:  Ремонт чугунных задвижек своими руками

    Выкручиваем винты фиксации шкива к корпусу стартера;

Изображение - Ремонт триммеров своими руками стартера proxy?url=http%3A%2F%2Fyotools.ru%2Fwp-content%2Fuploads%2F2018%2F07%2FDemontazh-startera-benzinovogo-trimmera-300x225

Изображение - Ремонт триммеров своими руками стартера proxy?url=http%3A%2F%2Fyotools.ru%2Fwp-content%2Fuploads%2F2018%2F07%2FSnyat-katushku-iz-startera-benzokosy-300x232

Изображение - Ремонт триммеров своими руками стартера proxy?url=http%3A%2F%2Fyotools.ru%2Fwp-content%2Fuploads%2F2018%2F07%2FDemontazh-katushki-iz-startera-300x198

Снятие шкива из корпуса бензокосы

Изображение - Ремонт триммеров своими руками стартера proxy?url=http%3A%2F%2Fyotools.ru%2Fwp-content%2Fuploads%2F2018%2F07%2FOsmotr-pruzhiny-startera-moto-kosy-300x225

Извлеченная пружина из катушки стартера

Многие специалисты отмечают, что с первого раза произвести монтаж пружинки достаточно сложно, потому от владельца при ремонте стартера триммера потребуются не только базовые навыки слесаря, но и терпение.

Хоть процесс сборки узла запуска бензокосы осуществляется в обратном разборке порядке, существует несколько нюансов, на которые следует обратить особое внимание:

    Катушку с установленное пружиной необходимо перевернуть и смонтировать в паз корпуса стартера таким образом, чтобы все выступы стали на свое первоначальное место.

Установка катушки триммера в корпус стартера

Изображение - Ремонт триммеров своими руками стартера proxy?url=http%3A%2F%2Fyotools.ru%2Fwp-content%2Fuploads%2F2018%2F07%2FCentralnaya-pruzhina-startera-trimmera-300x227

Изображение - Ремонт триммеров своими руками стартера proxy?url=http%3A%2F%2Fyotools.ru%2Fwp-content%2Fuploads%2F2018%2F07%2FCHashka-s-usami-startera-benzokosy-300x257

Белая чашка с усами катушки триммера

При сборке стартера обратите внимание на пружину сжатия, которая с двух сторон должна быть ограничена стальными пружинами. Если этого не сделать, то после уже первого сезона она протрёт канавки в корпусе шкива.

Натяжение пружины стартера триммера

После установки стартера необходимо демонтировать ручку веревки и вставить ее в паз катушки. Далее против хода движения шкива при запуске необходимо сделать определенное количество оборотов, указанное в руководстве по эксплуатации бензинового триммера. Стоит отметить, что от того как поставить пружину на триммере и какое сделать натяжение будет зависеть натяжение и дальнейшая работоспособность узла. На конечном этапе продеваем в специальное отверстие верёвку и фиксируем ее ручкой.

Изображение - Ремонт триммеров своими руками стартера proxy?url=http%3A%2F%2Fyotools.ru%2Fwp-content%2Fuploads%2F2018%2F07%2FZamena-shnura-startera-trimmera-300x212

Установка верёвки стартера в триммере

В самом начале необходимо извлечь оборванный шнур, выбрать в зависимости от модели триммера подходящую длину. Продеваем через специальное отверстие в шкиве и на другом конце завязываем узел с целью предотвращения выскакивания веревки из механизма пуска триммера. Далее возводим ленточную пружину на требуемое количество оборотов и монтируем ручку.

Ремонт стартера бензинового триммера может потребоваться в самый неподходящий момент. При этом решить проблему можно двумя способами: заменить сломавшуюся деталь либо поменять весь узел. Последний вариант обойдется дороже. Чтобы отремонтировать устройство своими руками в большинстве случаев понадобится из инструментов только отвертка с соответствующим наконечником. Ремонтные работы не займут много времени и не требуют наличия специальных знаний. Достаточно знать устройство, принцип работы, нюансы сборки-разборки стартера на триммере, чтобы добиться нужного положительного результата.

Бензиновый двигатель – это, в принципе, основная деталь мотокосы Его мощность лежит в диапазоне 0,5-2,5 л.с. Движение от него передается валу, находящемуся внутри пустотелой штанги, а после через редуктор, состоящий из шестерен, уже леске или ножу (рабочему органу).

Также у бензокосы имеются следующие элементы:

  • кожух защитный;
  • рукоятка;
  • ремень, предназначенный для удобства пользования устройством;
  • стартер, служащий для запуска бензинового двигателя внутреннего сгорания.

Все детали мотокосы представлены на фотографии далее.

Стартер на триммере является неотъемлемой частью, которая выполняет запуск двигателя в работу. Он изображен отдельно на двух фото ниже.

Стартерные механизмы различных моделей бензокос работают по одинаковому принципу: во время запуска ДВС выступы, отмеченные на фотографии выше цифрой 1, входят в зацеп с собачками 3. Когда двигатель начинает работать, они возвращаются в прежнее положение из-за воздействия центробежной силы. Аналогичную роль выполняют также проволочки 2.

Процесс возврата в исходное положение элементов механизма происходит из-за наличия пружины, накрученной вокруг оси. Она разворачивается тогда, когда вытягивают веревку. После отпускания шнура происходит его втягивание и наматывание из-за сворачивания пружины. Во время пуска ДВС бензокосы запускающий механизм проворачивает его вал до того, пока он не начнет работать (заведется).

На сегодняшний день бензиновые мотокосы оснащают стартерными механизмами двух типов:

Первый вариант встречается гораздо чаще.

Стартер на триммере может функционировать без поломок продолжительное время. Однозначно указать срок безотказной работы нельзя. Все определяется первоначальным качеством устройства и соблюдением правил обращения с ним.

Определить причину поломки запускающего устройства несложно. Основных вариантов несколько:

  • обрыв шнура (веревки);
  • когда пружина ломается либо выходит из зацепления.

Указанные детали показаны на фотографии ниже.

Может случиться так, что стартерный механизм будет случайно разбит. Последствия получатся плачевными, если оборванная веревка намотается вокруг маховика работающего ДВС: тогда пружина лопнет, шкив сорвет. Но такие случаи, когда требуется полная замена стартерного узла, происходят крайне редко. В большинстве случаев, чтобы починить механизм, достаточно поставить новую пружину или заменить шнур.

Чтобы произвести ремонт стартера триммера, понадобится его вначале разобрать, а потом собрать. Этот процесс не является особо сложным занятием. Для работы понадобится отвертка с наконечником нужной формы.

Делать все следует аккуратно, соблюдая технику безопасности, главным образом, чтобы пружина при случайном вылете не травмировала мастера.

Разбирают механизм запуска с целью установить новые детали вместо сломанных в следующей последовательности:

  • раскручивают с помощью отвертки винт, фиксирующий шкив со стартерной крышкой;
  • вынимают пружину и усики;
  • снимают аккуратно шкив (нужно при этом отвернуть голову либо работать, одев предварительно очки и перчатки);
  • определяют, почему механизм запуска сломался;
  • если пружина разрушилась практически полностью, то ее заменяют;
  • при выходе пружины из зацепа, ее устанавливают на первоначальное место, подогнув перед этим усики (на фотографиях показан процесс укладки);
  • после того, как пружинящую пластину установят внутрь паза, осторожно выполняют ее скручивание.

Чтобы поменять пружину, работать следует внимательно и аккуратно: она может под воздействием усилия, вызванного установкой ее на место, случайно лопнуть. Даже если осторожно снять ролик, то пружинящая полоса очень быстро слетает с катушки и может своими острыми краями травмировать руку.

Сразу поставить на прежнее место пружинящую пластинку не всегда получается. Она часто проскальзывает, поэтому попытки требуется повторять до достижения желаемого результата.

Читайте так же:  Ремонт автомобилей ваз 2115 своими руками

Сборка стартерного узла осуществляется в ряд этапов:

  • катушку переворачивают, устанавливая ее так, чтобы пружинный загиб точно встал в паз корпуса, как на приведенном ниже фото;
  • укладывают две шайбы, между которыми помещают пружинку;
  • ставят на место чашку с усиками;
  • закручивают винт (фотографии далее).

При проделывании изложенных манипуляций, необходимо обязательно подкладывать две шайбы. Если этого не сделать, то пружина со временем повредит пластиковую чашку, и при ее подтягивании начнется подклинивание. Из-за этого появляется чувство, как будто пружина слетела. Чтобы устранить такой недостаток, нужно установить данную деталь большей длины либо дополнительную шайбу.

Когда подобные запчасти отсутствуют, можно просто чуть-чуть открутить винт, и стартерный узел начнет работать без подклинивания. Но такой вариант является временным — лучше отремонтировать качественно как можно быстрее.

После установки пружины следует ее натянуть. Для этого выполняют следующие действия:

  • снимают со стартерного шнура ручку;
  • затем веревку вставляют в катушечный паз;
  • производят натяжку пружины, вращая катушку в направлении, противоположном ходу часовой стрелки (смотки);
  • делают нужное число оборотов, указанное в инструкции по эксплуатации к используемой модели триммера и соответствующее длине применяемого шнура;
  • в самом конце веревку продевают в предназначенное для этого отверстие, расположенное в крышке стартера;
  • ставят ручку на место, фиксируя ее с помощью узла.

Если после ремонта пружина продолжает слетать, то избавиться от этого можно следующими способами:

  • втиснуть подходящий по размеру кусочек пластинки в паз в месте расположения пружинного крючка;
  • просверлить с двух сторон паза в катушке отверстия, в которые вставить зацеп пружины и зафиксировать его с помощью проволочки.

Порванную веревку заменяют в такой последовательности:

  • старый шнур снимают;
  • выбирают подходящую по размеру веревку (толщине и длине);
  • продев ее через специальное отверстие, находящееся в катушке, завязывают узел;
  • взводят пружину, производя требуемое число оборотов;
  • закрепляют ручку.

Лучше выполнять натяжку пружинной пластины вместе с напарником, чтобы край шнура не смотался внутрь стартерного механизма.

Собрать стартер на триммере и намотать пружину несложно, только следует делать это внимательно и с осторожностью. Для разных моделей бензокос поломки запускающих механизмов одинаковые, поэтому они ремонтируются аналогичным образом. При этом имеются некоторые нюансы, связанные с их конструктивными особенностями.

Бензокоса является одним из главных инструментов дачника, используемого для быстрого приведения земельного участка в порядок. Приобретают данное орудие для скашивания травы на приусадебной территории и владельцы частных домов. Период активного применения бензокос и электрических триммеров приходится на летний период. Перед началом эксплуатации инструмент приводится в рабочее состояние: смазываются трущиеся детали, меняется режущая гарнитура, заливается в бак топливная смесь. Если двигатель совсем не заводится или быстро глохнет, не набирая достаточного количества оборотов, то приходится искать причины неполадок и устранять выявленные неисправности. Чтобы проводить ремонт бензокосы своими руками, надо разбираться в ее устройстве и принципе работы основных узлов. Данную информацию можно найти в инструкции по эксплуатации, которую производитель прикладывает к садовому оборудованию в обязательном порядке. Проверяйте наличие такого руководства при покупке бензопилы. Импортный инструмент должен сопровождаться инструкцией, написанной на русском языке.

Длинная трубчатая штанга прикрепляется к редуктору двухтактного двигателя внутреннего сгорания. Внутри штанги проходит вал, передающий крутящий момент от бензинового мотора к режущему механизму. Леска или ножи вращаются с частотой от 10000 до 13000 оборотов в минуту. В защитном корпусе редуктора предусмотрено наличие отверстий, в которые с помощью шприца вводится смазка. Для удобства использования инструмента производитель оснащает его специальным регулируемым ремнем, перекидываемым через плечо.

К бензокосам прилагается режущая гарнитура:

  • Леска, толщина которой варьируется от 1,6 до 3 мм, располагается в триммерной головке. Во время скашивания травы леска подвергается износу. Замена лески производится быстро и легко двумя способами: путем намотки лески того же диаметра на шпульку или путем установки новой катушки с уже намотанной леской.
  • Ножи стальные с двусторонней заточкой бензокосу для очищения участка от бурьяна, мелких кустарников, жесткой травы. Ножи различаются формой, а также количеством режущих поверхностей.

На U-образной, D-образной или T-образной рукоятке, прикрепляемой к штанге, расположены рычаги управления бензокосой. Режущий механизм огражден специальным кожухом. Заправляются бытовые мотокосы смесью, приготавливаемой из бензина и масла, которая заливается в топливный бак. Устройство полупрофессиональных и бытовых мотокос, снабженных четырехкратным бензиновым двигателем, немного отличается. Схема заправки также иная: масло заливают в картер, а бензин – в бак.

Отмеренный кусок лески складывается так, чтобы один конец был длиннее второго на 15 см. Петлю заводим в прорезь, имеющуюся на катушке, и начинаем наматывать по направлению, указанному стрелкой

Если не удается завести бензокосу, то первым делом надо проверить наличие топлива в баке и его качество. Для заправки инструмента рекомендуется использовать качественный бензин, приобретенный на автозаправочных станциях, марка которого должна быть не ниже АИ-92. Экономия на дешевом топливе может привести к поломке цилиндро-поршневой группы, на ремонт которой может уйти треть от стоимости самой мотокосы. Не менее важно и правильно готовить топливную смесь из бензина и масла. Пропорциональное соотношение данных компонентов смеси указано производителем в руководстве. Не стоит готовить топливную смесь в больших объемах, так как при долгом хранении теряются ее свойства. Лучше использовать свежеприготовленную смесь.

При приготовлении топливной смеси масло заливаем в бензин с помощью медицинского шприца, позволяющего точно соблюсти необходимую пропорцию компонентов

Загрязнение топливного фильтра в баке может также препятствовать работе двигателя бензокосы. Поэтому при возникновении проблем с запуском мотора проверьте состояние фильтра. При необходимости произведите замену фильтра. Запрещается входящий патрубок оставлять без топливного фильтра.

Также в проверке нуждается и воздушный фильтр. При загрязнении деталь снимается, в полевых условиях промывается в бензине и ставится на место. На даче или дома фильтр можно промыть в воде, используя моющие средства. После этого фильтр прополаскивается, отжимается и сушится. Высушенный фильтр смачивают небольшим количеством масла, используемого для приготовления топливной смеси. Излишки масла удаляются путем сжатия фильтра руками. Затем деталь устанавливается на место. Снятая крышка ставится обратно и закрепляется винтами.

Читайте так же:  Ремонт советской гитары своими руками

Воздушный фильтр, промытый в топливной смеси, отжатый и высушенный, устанавливают на место в пластмассовый корпус и закрывают крышкой

Как делается данная процедура более подробно вы можете посмотреть на видео:

Если все вышеперечисленные процедуры проведены, а двигатель не заводится, то отрегулируйте его обороты на холостом ходу, подкручивая винт карбюратора. В видеоролике, размещенному в начале статьи, этому вопросу уделяется внимание.

  1. Инструмент положите на бок таким образом, чтобы воздушный фильтр находился вверху. При таком расположении бензопилы обеспечивается попадание топливной смеси точно в низ карбюратора. С первой попытки заведется мотор, если вы перед запуском снимите воздушный фильтр и зальете в карбюратор несколько капель смеси, после чего установите демонтированные детали на место. Метод проверен на практике.
  2. Если первый совет не дает результата, то, скорее всего, проблема в свече зажигания. В этом случае выкрутите свечу и проверьте ее работоспособность, а также просушите камеру сгорания. Свечу, не подающую признаков жизни, замените новой.
  3. Если свеча зажигания находится в исправном состоянии, фильтры чистые и топливная смесь свежая, то можно воспользоваться универсальным способом запуска двигателя. Закройте воздушную заслонку карбюратора и дерните ручку стартера один раз. Затем откройте заслонку и дерните стартер еще 2-3 раза. Повторите процедуру от трех до пяти раз. Двигатель обязательно заведется.

Некоторые с такой силой дергают ручку, что приходится производить ремонт стартера бензокосы своими руками. Это возможно только в случае порыва тросика или поломки ручки троса. В других случаях рекомендуется проводить замену стартера. Данный узел продается в сборе.

  • Остановите работу двигателя и подождите, пока он остынет.
  • Отсоедините высоковольтный провод от свечи зажигания.
  • Выкрутите деталь, используя специальный ключ.
  • Осмотрите свечу зажигания на предмет замены. Деталь меняется, если она неисправна, сильно загрязнена, имеет трещину на корпусе.
  • Проверьте зазор между электродами. Его величина должна составлять 0,6 мм.
  • Новую свечу, вставленную в двигатель, затяните ключом.
  • Проведите установку высоковольтного провода на центральный электрод свечи.

Как видите, ничего сверхсложного в данной процедуре нет.

Новая свеча зажигания для двухтактного двигателя внутреннего сгорания бензиновой косы устанавливается взамен старой детали, вышедшей из строя

После запуска мотор может глохнуть в том случае, если неправильно настроен карбюратор или произошла его разрегулировка. По каким признакам можно понять, что причина действительно кроется в этом? Очень просто, по вибрациям, которые будут отчетливо ощущаться при работе бензокосилки. Провести регулировку подачи топлива можно своими руками, выполнив все, что написано в инструкции по эксплуатации инструмента.

Мотор может глохнуть из-за засорившегося топливного клапана. Причина устраняется путем его прочистки. Если бензокоса завелась, а потом резко заглохла, значит, затруднена подача топлива в карбюратор. Ослабьте клапаны карбюратора, чтобы обеспечить свободный подход топлива к нему в нужном количестве.

При излишнем подсосе воздуха также может заглохнуть двигатель. Прибавьте оборотов двигателю, чтобы пузыри воздуха вышли быстрее из топливной системы агрегата. Еще обязательно проверьте целостность топливозаборного шланга. В случае обнаружения механических повреждений (трещин, проколов и т.п.), замените деталь.

В период эксплуатации бензокосы следите за состоянием системы охлаждения двигателя. Каналы, имеющиеся в корпусе стартера, а также ребра цилиндра, должны быть всегда чистыми. Если игнорировать это требование и продолжать эксплуатировать мотокосу, то можно вывести двигатель из строя из-за перегрева.

Грамотный уход за бензиновой косой в период эксплуатации позволяет использовать ее несколько сезонов подряд без проведения серьезного ремонта

Перед очисткой дайте двигателю остыть. Возьмите щетку с мягким ворсом и очистите от грязи внешнюю поверхность. Очищение пластмассовых деталей производится растворителями, в том числе и керосином, или специальными моющими средствами.

По истечению летнего сезона бензокоса должна быть подготовлена к длительному хранению. Для этого из бака сливается топливная смесь. Затем запускается двигатель с целью выработки остатков горючего в карбюраторе. Весь инструмент хорошо очищается от загрязнений и отправляется на «зимнюю спячку».

Как видите, провести ремонт неисправностей бытовой бензокосы можно вполне своими силами. В сервисные службы стоит обращаться в случае серьезных поломок. При этом следует соотнести стоимость ремонта с ценой новой бензокосы. Возможно, целесообразнее будет купить новый инструмент.

Как отремонтировать стартер на триммере своими руками. Как разобрать и собрать стартер, намотать пружину и поменять шнур.

Ремонт стартера бензинового триммера может потребоваться в самый неподходящий момент. При этом решить проблему можно двумя способами: заменить сломавшуюся деталь либо поменять весь узел. Последний вариант обойдется дороже. Чтобы отремонтировать устройство своими руками в большинстве случаев понадобится из инструментов только отвертка с соответствующим наконечником. Ремонтные работы не займут много времени и не требуют наличия специальных знаний. Достаточно знать устройство, принцип работы, нюансы сборки-разборки стартера на триммере, чтобы добиться нужного положительного результата.

Бензиновый двигатель – это, в принципе, основная деталь мотокосы Его мощность лежит в диапазоне 0,5-2,5 л.с. Движение от него передается валу, находящемуся внутри пустотелой штанги, а после через редуктор, состоящий из шестерен, уже леске или ножу (рабочему органу).

Также у бензокосы имеются следующие элементы:

  • кожух защитный;
  • рукоятка;
  • ремень, предназначенный для удобства пользования устройством;
  • стартер, служащий для запуска бензинового двигателя внутреннего сгорания.

Все детали мотокосы представлены на фотографии далее.

Читайте так же:  Еврособа 800 ремонт своими руками

Стартер на триммере является неотъемлемой частью, которая выполняет запуск двигателя в работу. Он изображен отдельно на двух фото ниже.

Стартерные механизмы различных моделей бензокос работают по одинаковому принципу: во время запуска ДВС выступы, отмеченные на фотографии выше цифрой 1, входят в зацеп с собачками 3. Когда двигатель начинает работать, они возвращаются в прежнее положение из-за воздействия центробежной силы. Аналогичную роль выполняют также проволочки 2.

Процесс возврата в исходное положение элементов механизма происходит из-за наличия пружины, накрученной вокруг оси. Она разворачивается тогда, когда вытягивают веревку. После отпускания шнура происходит его втягивание и наматывание из-за сворачивания пружины. Во время пуска ДВС бензокосы запускающий механизм проворачивает его вал до того, пока он не начнет работать (заведется).

На сегодняшний день бензиновые мотокосы оснащают стартерными механизмами двух типов:

Первый вариант встречается гораздо чаще.

Стартер на триммере может функционировать без поломок продолжительное время. Однозначно указать срок безотказной работы нельзя. Все определяется первоначальным качеством устройства и соблюдением правил обращения с ним.

Определить причину поломки запускающего устройства несложно. Основных вариантов несколько:

  • обрыв шнура (веревки);
  • когда пружина ломается либо выходит из зацепления.

Указанные детали показаны на фотографии ниже.

Может случиться так, что стартерный механизм будет случайно разбит. Последствия получатся плачевными, если оборванная веревка намотается вокруг маховика работающего ДВС: тогда пружина лопнет, шкив сорвет. Но такие случаи, когда требуется полная замена стартерного узла, происходят крайне редко. В большинстве случаев, чтобы починить механизм, достаточно поставить новую пружину или заменить шнур.

Ремонт стартера мотокосы, триммера Интернет-магазин запчастей для садовой техники —

Как заменить шнур стартера в бензопиле Champion. Ремонт бензопилы своими руками.

Чтобы произвести ремонт стартера триммера, понадобится его вначале разобрать, а потом собрать. Этот процесс не является особо сложным занятием. Для работы понадобится отвертка с наконечником нужной формы.

Делать все следует аккуратно, соблюдая технику безопасности, главным образом, чтобы пружина при случайном вылете не травмировала мастера.

Разбирают механизм запуска с целью установить новые детали вместо сломанных в следующей последовательности:

  • раскручивают с помощью отвертки винт, фиксирующий шкив со стартерной крышкой;
  • вынимают пружину и усики;
  • снимают аккуратно шкив (нужно при этом отвернуть голову либо работать, одев предварительно очки и перчатки);
  • определяют, почему механизм запуска сломался;
  • если пружина разрушилась практически полностью, то ее заменяют;
  • при выходе пружины из зацепа, ее устанавливают на первоначальное место, подогнув перед этим усики (на фотографиях показан процесс укладки);
  • после того, как пружинящую пластину установят внутрь паза, осторожно выполняют ее скручивание.

Чтобы поменять пружину, работать следует внимательно и аккуратно: она может под воздействием усилия, вызванного установкой ее на место, случайно лопнуть. Даже если осторожно снять ролик, то пружинящая полоса очень быстро слетает с катушки и может своими острыми краями травмировать руку.

Сразу поставить на прежнее место пружинящую пластинку не всегда получается. Она часто проскальзывает, поэтому попытки требуется повторять до достижения желаемого результата.

Сборка стартерного узла осуществляется в ряд этапов:

  • катушку переворачивают, устанавливая ее так, чтобы пружинный загиб точно встал в паз корпуса, как на приведенном ниже фото;
  • укладывают две шайбы, между которыми помещают пружинку;
  • ставят на место чашку с усиками;
  • закручивают винт (фотографии далее).

При проделывании изложенных манипуляций, необходимо обязательно подкладывать две шайбы. Если этого не сделать, то пружина со временем повредит пластиковую чашку, и при ее подтягивании начнется подклинивание. Из-за этого появляется чувство, как будто пружина слетела. Чтобы устранить такой недостаток, нужно установить данную деталь большей длины либо дополнительную шайбу.

Когда подобные запчасти отсутствуют, можно просто чуть-чуть открутить винт, и стартерный узел начнет работать без подклинивания. Но такой вариант является временным — лучше отремонтировать качественно как можно быстрее.

После установки пружины следует ее натянуть. Для этого выполняют следующие действия:

  • снимают со стартерного шнура ручку;
  • затем веревку вставляют в катушечный паз;
  • производят натяжку пружины, вращая катушку в направлении, противоположном ходу часовой стрелки (смотки);
  • делают нужное число оборотов, указанное в инструкции по эксплуатации к используемой модели триммера и соответствующее длине применяемого шнура;
  • в самом конце веревку продевают в предназначенное для этого отверстие, расположенное в крышке стартера;
  • ставят ручку на место, фиксируя ее с помощью узла.

Если после ремонта пружина продолжает слетать, то избавиться от этого можно следующими способами:

  • втиснуть подходящий по размеру кусочек пластинки в паз в месте расположения пружинного крючка;
  • просверлить с двух сторон паза в катушке отверстия, в которые вставить зацеп пружины и зафиксировать его с помощью проволочки.

Порванную веревку заменяют в такой последовательности:

  • старый шнур снимают;
  • выбирают подходящую по размеру веревку (толщине и длине);
  • продев ее через специальное отверстие, находящееся в катушке, завязывают узел;
  • взводят пружину, производя требуемое число оборотов;
  • закрепляют ручку.

Лучше выполнять натяжку пружинной пластины вместе с напарником, чтобы край шнура не смотался внутрь стартерного механизма.

Собрать стартер на триммере и намотать пружину несложно, только следует делать это внимательно и с осторожностью. Для разных моделей бензокос поломки запускающих механизмов одинаковые, поэтому они ремонтируются аналогичным образом. При этом имеются некоторые нюансы, связанные с их конструктивными особенностями.

Изображение - Ремонт триммеров своими руками стартера photo3432
Автор статьи: Артем Кондратьев

Добрый день! Я Артем. Чуть меньше 9 лет работаю слесарем и мне нравиться работать руками. Когда создаешь новые полезные вещи или возвращаешь к жизни сломанные предметы. Разве это не прекрасно? Рекомендую, перед реализацией идей с моего сайта, проконсультироваться со специалистами. Удачного рабочего дня!

Обо мнеОбратная связь
Оцените статью:
Оценка 5 проголосовавших: 3

ОСТАВЬТЕ ОТВЕТ

Please enter your comment!
Please enter your name here
