Ремонт варочной панели aeg своими руками

Мы постараемся ответить на вопрос: ремонт варочной панели aeg своими руками по рекомендациям подлинного мастера с максимально подробным описанием.

Для приготовления еды используют электрические, индукционные и газовые панели. Каждая из них имеет свои достоинства и недостатки, а также бывает ряд неисправностей, которые можно при случае их возникновения устранить самостоятельно. Ремонт варочной панели своими руками можно провести при соблюдении определенных рекомендаций и при наличии необходимых инструментов.

Изображение - Ремонт варочной панели aeg своими руками proxy?url=http%3A%2F%2Fsdelalremont.ru%2Fimage%2Fbosch-pkd975n24d.1-500x287

Cтеклокерамическая варочная панель BOSCH

Ремонт варочной поверхности Bosch в некоторых случаях можно провести самостоятельно.

Если при подключенном питании не работает одна из конфорок или все устройство проводим следующие работы:

  1. Проверяем при помощи мультиметра напряжение в розетке. Если оно есть, значит, проблема заключается в самой варочной панели. Проверить можно при помощи индикатора, но он указывает только на наличие напряжения. Значительное изменение показателей тока может привести к срабатыванию защитных механизмов.
  2. Проверяем состояние электрического шнура и вилки. Если есть механическое повреждение будет достаточно провести замену шнура или вилки. Также можно провести проверку подаваемого тока на самой панели, так как не всегда механическое повреждение является причиной неисправности шнура и вилки.
  3. Если шнур с вилкой, розетка в хорошем состоянии, проводим демонтаж варочной панели.
Видео (кликните для воспроизведения).

Изображение - Ремонт варочной панели aeg своими руками proxy?url=http%3A%2F%2Fsdelalremont.ru%2Fimage%2Fremont_varochnoj_paneli-7-500x372

Демонтаж варочной поверхности

Если проводить ремонт стеклокерамической варочной панели своими руками стоит знать, что неправильную работу некоторых элементов конструкции можно выявить только при помощи мультиметра, путем проведения замеров на отдельных участках цепи. При рассмотрении варочной панели Bosh следует уделить внимание нижеприведенным элементам:

При отсутствии сопротивления или при низких показателях следует провести замену этих элементов.

Изображение - Ремонт варочной панели aeg своими руками proxy?url=http%3A%2F%2Fsdelalremont.ru%2Fimage%2Fremont_varochnoj_paneli-5-500x282

Работу некоторых элементов конструкции можно выявить только при помощи мультиметра

Еще одной часто встречающейся проблемой можно назвать обрыв проводов в блоке подключения варочной панели. Они могут при определенных обстоятельствах отгореть или из-за некачественного монтажа может быть плохой контакт. Проверить подобную неисправность можно довольно просто.

Выделим еще несколько проблем, которые приводят к неправильной работе варочной поверхности:

  1. Некоторые модели имеют плавкие предохранители, которые из-за сильного скачка напряжения могут перегореть. Их стоимость невелика, процедура замены довольно проста. Для того чтобы защитить дорогое оборудование от подобных ситуаций следует установить устройство защиты от скачка напряжения. При постоянном выходе из строя плавких предохранителей следует проверить особенности работы самого оборудования, так как проблема может заключаться не в показателях подаваемого напряжения.
  2. Конфорка может не работать по причине того, что пропал контакт на ТЭНе. Если проводок отпаялся можно обратно возобновить работу, для чего нужно иметь паяльник и уметь им пользоваться. Проблема может быть связана с блоком питания, на котором также часто пропадает контакт.

Изображение - Ремонт варочной панели aeg своими руками proxy?url=http%3A%2F%2Fsdelalremont.ru%2Fimage%2Fremont_varochnoj_paneli-6-500x271

Если нагревательный элемент перегорел его нужно заменить на новый

Конструкция электрических варочных панелей довольно сложна, однако многие ее элементы обладают высокой надежностью.

Принцип работы индукционной варочной панели заключается в непосредственном нагреве содержимого посуды, а не поверхности плиты или самой посуды. По причине того, что варочная поверхность остается постоянно холодной подобная кухонная техника пользуется большой популярностью.

Можно выделить несколько проблем, при которых ремонт индукционной варочной панели можно провести самостоятельно:

  1. Если варочная панель не включается или не выключается сразу не стоит паниковать. Современные модели от рассматриваемого производителя способны определять тип посуды, ее отсутствие на варочной панели. Поэтому если посуда не подходит для индукционного нагрева или она не установлена, значит, срабатывает защитный механизм. Не стоит забывать о том, что индукционные плиты не проводят нагрев самой варочной поверхности.
  2. Если слабый нагрев, то изначально следует проверить тип используемой посуды, подходит ли она под рекомендации.
  3. Ремонт индукционных варочных панелей, как и в предыдущем случае, нужно начинать с проверки цепи на наличие или отсутствие контакта. Часто из строя выходят предохранители, так как в сети часто бывают скачки напряжения. В этом случае просто меняется предохранитель.
Видео (кликните для воспроизведения).

В остальном ремонт индукционных варочных поверхностей схож с ремонтом электрических панелей.

Изображение - Ремонт варочной панели aeg своими руками proxy?url=http%3A%2F%2Fsdelalremont.ru%2Fimage%2Fremont_varochnoj_paneli-13-500x363

Индукционная варочная панель

Для проведения ремонта варочной электрической и индукционной панели нужно иметь нижеприведенные инструменты:

  1. Набор отверток. Для того чтобы провести многие демонтажные работы нужно иметь несколько разных отверток, которые могут отличаться по размеру и виду наконечника. Кроме обычных отверток, следует обратить внимание на необходимость наличия индикатора, который определяет наличие напряжения.
  2. Монтажный нож используется часто при проведении электромонтажных работ. Как правило, он необходим для изменения длины, зачистки жил провода и других подобных работ.
  3. Плоскогубцы часто используются при проведении монтажных работ. При этом они часто имеют острую часть, которая может использоваться для перекусывания жил.
  4. Часто необходимо иметь кусачки для работы с проводами.

Кроме этого, для определения величины напряжения может понадобиться мультиметр. Он определяет различные параметры подаваемого тока. Паяльник может понадобиться при проведении ремонтных работ.



Изображение - Ремонт варочной панели aeg своими руками proxy?url=http%3A%2F%2Finfoelectrik.ru%2Fwp-content%2Fuploads%2F2016%2F10%2Fglass-cooktop

Высокая технологичность варочных панелей вызывает сомнения о возможности их ремонта своими руками у пользователей и домашних мастеров. Но, как и все сложное электронное оборудование, кухонные поверхности состоят из отдельных функциональных блоков, взаимодействующих между собой.

Разобравшись в функциональности и взаимодействии компонентов, изучив методы определения часто встречающихся неисправностей, поняв, что и благодаря чему включается, можно, не прибегая к услугам мастеров, осуществить несложный ремонт варочной панели своими руками.

Все современные варочные поверхности работают по одному принципу – пользователь воздействует на сенсоры управления, благодаря чему включаются силовые реле, коммутирующие большие токи в нагревательных элементах.

Поэтому вначале нужно локализировать поломку, то есть определить дефектный узел. Предполагается, что кабель, клеммы подключения, предохранитель, наличие напряжения проверено, а ошибки набора команд исключены.

Варочными поверхностями (панелями) называют электронагревательные кухонные приборы (электроплиты) имеющие стеклокерамическое внешнее покрытие. Стеклокерамика имеет большую прочность, позволяющую выдерживать значительный вес посуды, и обладает хорошей теплопроводностью.

Привлекательный внешний вид, который некоторые производители (например, Hansa) дополняют художественными декорациями, позволяет стильной варочной панели удачно вписываться в современный дизайн кухни.

Художественный дизайн варочной поверхности

Нагревательные элементы, скрытые под стеклокерамической поверхностью, бывают нескольких типов:

  • Спиральные, работающие наподобие обычных ТЭНов;
  • Гофрированные ленты (модифицированные нити накаливания);
  • Галогенные инфракрасные лампы (технология HaloLight);
  • Индукционные катушки, нагревающие только материал посуды.
Читайте так же:  Ремонт печки ваз 2101 своими руками

Изображение - Ремонт варочной панели aeg своими руками proxy?url=http%3A%2F%2Finfoelectrik.ru%2Fwp-content%2Fuploads%2F2016%2F10%2Fe4e29baa05ed637930e0d800b6d5d759ce2edac3

Различные конструкции термоэлектрических конфорок

Конфорки первых трех типов преобразуют электрический ток в тепло по закону Джоуля-Ленца по тому же принципу, как нагревается нить накаливания в обычной лампочке или спираль в обычном электронагревательном элементе. О принципе нагрева с помощью индукции подробно описано в статье об индукционных котлах. О ремонте индукционных варочных панелей своими руками будет рассказано ниже.

Термоэлектрические нагреватели имеют уложенную в термостойком материале термовыделяющую гофру или спираль, клеммы подключения, а также датчики нагрева, представленные в виде биметаллической пластины, расположенной на линии радиуса или диаметра конфорки. Расширяясь, биметаллическая пластина воздействует на контакты, замыкая или размыкая их.

Устройство конфорки варочной поверхности

В зависимости от конструкции варочной панели, контакты термодатчика могут быть силовыми (действующими наподобие термостата), или сигнальными, включенными в электронную цепь управления. Неисправности датчиков (термостатов) являются частой причиной того, что конфорка варочной панели не включается.

В общем, ремонт варочных панелей мало отличается от починки электроплит, которая подробно описан в одной из статьей данного ресурса. Основное визуальное отличие – это наличие стеклокерамической поверхности и тип нагревателей, спирали которых видно через прозрачную поверхность. Также характерной отличительной особенностью является сенсорный электронный блок и полное отсутствие привычных рычагов управления.

Изображение - Ремонт варочной панели aeg своими руками proxy?url=http%3A%2F%2Finfoelectrik.ru%2Fwp-content%2Fuploads%2F2016%2F10%2Fremont_varochnoj_paneli-1-300x225

Сенсорный блок управления варочной панели

Поэтому наибольшую трудность при ремонте электрических варочных поверхностей представляет электронный сенсорный блок управления, являющийся также дисплеем. Для его ремонта своими руками потребуется знания в радиотехнике и специальное оборудование.

Но в остальном, варочная панель мало чем отличается от электроплиты – нагревательные элементы включаются силовыми реле, управляемые электронной платой управления, которая получает сигналы от сенсора.

Но вначале, даже не разбирая корпус варочной панели можно определить неисправность сенсорного дисплея и электронного блока управления. Как правило, поступление команды от пользователя сопровождается звуковым сигналом и отображается на дисплее. Если нет никакой реакции на прикосновение, то становится ясно, что поломка в сенсоре.

Индикация исправно работающей варочной панели

Чувствительность сенсора может ухудшиться из-за сильного загрязнения поверхности. Следует помнить, что вся стеклокерамическая поверхность варочной панели требует тщательного ухода и очистки, иначе от скопления накипи и пригорания могут образоваться трещины.

Эксплуатация плиты с треснувшей стеклокерамикой приведет к ее дальнейшему разрушению и поломке, поэтому нужен своевременный уход и очистка варочных панелей, как показано на видео:


Если очистка поверхности над сенсором не принесла результатов, следует отключить варочную панель от сети, предварительно обесточив линию, разобрать корпус и вынуть электронную плату с сенсорами.

Электронная плата с элементами индикации и сенсорами управления

Как видно из рисунка, электронная плата блока управления имеет множество мелких деталей, в том числе микросхем, поэтому ремонт подобного модуля своими руками требует глубоких познаний в радиотехнике. Если достоверно установлена неисправность сенсорного блока управления, то данную плату лучше отнести в специализированную ремонтную мастерскую.

Если поверхностная диагностика не дала результатов (команда включается, но нагрева не происходит), следует искать неисправность в силовом блоке коммутации. Некоторые модели варочных панелей могут самостоятельно диагностировать некоторые неполадки, сигнализируя о них при помощи высвечивающихся на дисплее кодов ошибок. Следует внимательно изучить инструкцию пользователя и данные коды – это позволит сэкономить время при поиске неисправности.

Коды ошибок некоторых варочных панелей

Силовой блок управления (коммутации) варочной панели состоит из группы реле, управляемых электронным сенсорным блоком. При выборе режима работы включается одно или несколько реле, обеспечивая питание соответствующих нагревательных элементов.

Стрелками обозначены силовые реле

Даже для начинающего мастера будет несложно своими руками разобрать корпус панели, чтобы самостоятельно определить неисправность нагревательного элемента или силового реле. Для этой цели понадобится мультиметр и навыки работы с ним. Также нужно будет определить сам тип нагревательного элемента, чтобы правильно его проверить (например, сопротивление индукционной катушки близко к нулю).

Более опытные мастера часто используют другой метод – проверяют поступление напряжения на основные узлы, продвигаясь от клемм питания через силовые реле к нагревательным элементам. Силовые релейные контакты могут подгорать из-за частого включения, и проверка наличия напряжения на входных клеммах конфорки позволит определить срабатывание реле.

Изображение - Ремонт варочной панели aeg своими руками proxy?url=http%3A%2F%2Finfoelectrik.ru%2Fwp-content%2Fuploads%2F2016%2F10%2FA83.jpg743200591b96124b2b5d61610f94ab0b27e2b6737-300x225

Измерение напряжения питания конфорки

Следует помнить, что многие элементы внутри корпуса пребывают под напряжением, опасным для жизни. Работа под напряжением требует сосредоточенности, внимательности и трезвого мышления

Если на клеммах конфорки присутствует нормальное напряжение питания, проверить работоспособность нагревательного элемента можно визуально – нить накаливания должна разогреваться. Но, если конфорка включается, но не разогревается до требуемой температуры, нужно измерить протекающий ток. Легче всего это сделать, не разрывая цепь, при помощи мультиметра, оснащенного токоизмерительными клещами.

Применение токоизмерительных клещей для проверки тока в силовых цепях варочной панели

Зная максимальную мощность конфорки и напряжение питания можно по закону Ома рассчитать номинальный ток. В случае с нагревательными элементами, работающими наподобие ТЭНа, уменьшение тока и температуры нагревания может быть связано с неисправностями в электронном блоке управления, терморегулирующих элементах или в силовых реле.

Если плохо нагревает галогенная конфорка, то возможны внутренние химические изменение в составе газа в нагревательном элементе или вырождение спирали. В этом случае, если исключены все другие возможные неисправности, следует извлечь нагреватель HaloLight и заменить его.

Изображение - Ремонт варочной панели aeg своими руками proxy?url=http%3A%2F%2Finfoelectrik.ru%2Fwp-content%2Fuploads%2F2016%2F10%2FIMG_20160105_222700-1024x758-300x225

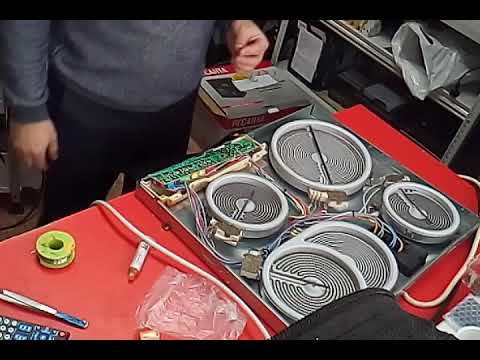

Внешний вид конфорок варочной панели без стеклокерамического покрытия

Бывает, что конфорка включается, но проработав некоторое время, выключается раньше положенного срока. Неправильная работа нагревательного элемента может быть связана с неисправностью датчика температуры, установленного на конфорке. Чтобы не менять всю дорогостоящую конфорку, необходимо своими руками разобрать датчик, почистить или подогнуть его контакты, как это показано на видео:

Для проведения диагностики и ремонта варочных панелей придется осуществить демонтаж оборудования из столешницы, отключить клеммы питания и разобрать корпус. Нужно помнить, что стеклокерамическое покрытие уязвимо к точечным ударам и нагрузкам. Поэтому переворачивая варочную панель, следует избегать попадания мелких предметов под поверхность, чтобы вес корпуса не был приложен к одной точке.

Обязательная аккуратность на рабочем месте при ремонте варочной панели

Само собой нужно избегать ударов, царапин и небрежного отношения. Следует внимательно изучить крепежные механизмы оборудования – это могут быть болтовые соединения, шурупы или защелки. Некоторые элементы – например, электронная плата, может быть дополнительно зафиксирована при помощи клея или клейкой ленты. Разбирая ту или иную модель варочной поверхности, следует предварительно изучить имеющиеся в сети Интернет статьи, изображения, видео.

Читайте так же:  Ремонт помпы водяной станции своими руками

Опытные мастера всегда проверяют физическую прочность клеммных соединений (при снятом напряжении) – очень часто именно плохой контакт является причиной того, что какая-то конфорка не включается. Если при помощи мультиметра обнаружена неисправная конфорка, или определена поломка в электронной плате то ее можно отключить одними только своими руками, без помощи паяльника, и отнести в мастерскую, где для замены радиоэлементов или реле потребуются навыки работы с паяльником и умение работать с радиодеталями.


На еще одном видео ниже мастер описывает поиск неисправности, показывает процесс демонтажа и разборки оборудования и определение неисправного реле, подразумевая, что выпаивание и пайка реле является общеизвестным действием.


Следует очень внимательно осуществлять проверку цепей, чтобы ничего не перепутать. На видео выше автор перепутал реле, но при этом ничего страшного не случилось. Но, далеко не всегда ошибка при радиомонтаже может обойтись без последствий, таких как короткое замыкание, перегорание силовых цепей и выход из строя радиодеталей.

Особенности работы индукционных нагревателей очень часто могут быть интерпретированы как поломка – команда дана, но конфорка не включается, нет характерного свечения, и нагрева не происходит. Дело в том, что металл посуды и катушка конфорки образуют единый колебательный контур, благодаря чему возникают колебания высокой частоты, индуцирующие токи в металлической кухонной утвари.


Вихревые и поверхностные токи в металле посуды ее разогревают, благодаря чему происходит процесс приготовления пищи. Сама варочная поверхность при этом тепла не выделяет, но может нагреваться от посуды, стоящей на ней. Система защиты индукционной варочной панели не позволит ей включиться, если на ней не стоит ничего металлического.

Как говорилось выше, подробно физические процессы и принцип нагрева с помощью индукции описан в предыдущей статье об индукционных котлах – следует ознакомиться с данным материалом, чтобы иметь понимание о работе подобного оборудования. В случае с варочными панелями индукционный нагрев применяется для разогрева посуды, но принцип остается такой же.

Изображение - Ремонт варочной панели aeg своими руками proxy?url=http%3A%2F%2Finfoelectrik.ru%2Fwp-content%2Fuploads%2F2016%2F10%2Findukcionnaj_plita_clatronic_dki_3184_-512x512-300x225

Рабочая поверхность индукционного нагревателя не обжигает сразу после выключения

Ремонт индукционных варочных панелей требует понимания работы генератора высокой частоты и автоколебательных процессов, происходящих в электронной схеме. Наиболее подвержены поломкам силовые ключи (транзисторы), диоды и высоковольтные конденсаторы, являющиеся частью контура. Подобные транзисторы часто являются полевыми (MOSFET), и не прозваниваются как биполярные полупроводниковые приборы, но можно определить их выход из строя.


Следует найти схему индукционного нагревателя с обозначениями номиналов элементов. Для мастеров, владеющих осциллографом, будет очень кстати наличие приведенных на схеме осциллограмм, измеренных в контрольных точках. Без схемы и лабораторного оборудования найти неисправность в электронной плате можно при визуальном осмотре и прозвания отдельные компоненты.

Как показано на видео, мастера в сервисных центрах могут определять неисправности в электронных схемах, полагаясь на опыт, имея в наличии оборудование и большой запас различной элементной базы, чтобы осуществлять ремонт методом замены вышедших из строя элементов. Поверхностная диагностика основных компонентов осуществляется методом проверки на пробой.


Ранее почти все предметы бытовой техники относились к отдельно стоящим. Однако прогресс не стоит не месте: сейчас можно найти множество предметов встраиваемого типа.

Стеклокерамическая варочная панель

Настоящей находкой для многих пользователей стала варочная панель — фактически та же плита, только меньшего размера. Данная техника может быть газовой, а может — электрической. Среди последних вариантов пользователи отдают предпочтение стеклокерамическим моделям, не только мощным, но и с привлекательным внешним видом.

Креативное оформление поверхности

Газовая варочная панель ничем кроме отсутствия встроенного духового шкафа не отличается от обычной плиты. Для ее подключения понадобится только постоянный источник газа и шланг для подачи горючего. Панель легко поставить на тумбу. Она компактна и не занимает много места, что делает технику незаменимой в малогабаритных кухнях.

Как и любой предмет бытовой техники, варочная панель подвержена возникновению разного рода неполадок. Одна из самых распространенных – это неработающие конфорки. Возникновение подобного рода неисправностей характерно как для электрических, так и для газовых моделей. Ремонт можно провести самостоятельно, либо вызвав механиков. Однако часто мастера за простую в общем-то работу могут взять много денег.

Разберемся, почему возникают такие неполадки и как своими руками провести ремонт варочных панелей. Для каждого типа характерны свои особенности, которые и будут рассмотрены.

Силовые реле, обеспечивающие питание нагревательных элементов

Ситуация, когда система поджига дает сбой, является одной из самых частых. Ситуация применима как к электрическим, так и к газовым варочным панелям. Она возникает в панелях, эксплуатирующихся на протяжении пяти лет. Для новых — это, скорее, исключение, чем правило. Причины сбоев могут быть в следующем:

  1. Нарушена работа электрического поджига.
  2. Слабый газ-контроль.
  3. Газовая конфорка засорена. Это могут быть как остатки чистящих средств, так и остатки пищи, попавшие под крышку газовой конфорки.
  4. Поверхность панели залита водой.
  5. Кнопка для включения подачи тока или газа неисправна.

Далее рассмотрим основные причины неполадок с поджигом и способы их разрешения.

Допустим, варочная панель подключена к электрической сети, но при этом не срабатывает кнопка включения конфорок. Это случается, если мощности поступающей через провода электроэнергии недостаточно для работы. Такое случается в домах со слабым электроснабжением, либо когда варочная панель подключена к тройнику. В этом случае пригодится стабилизатор электрического напряжения. При подключении электроприборов к нему он начинает равномерно распределять энергию между всей техникой. Таким образом можно обеспечить необходимые для работы панели 220 вольт. Также стабилизатор напряжения позволит минимизировать риск сгорания электрических приборов в случае скачка напряжения или короткого замыкания.

Изображение - Ремонт варочной панели aeg своими руками proxy?url=https%3A%2F%2Ftechnosova.ru%2Fwp-content%2Fuploads%2F2018%2F03%2Fne-zazhig-var-gaz-panel-5-1024x683

Стабилизатор электрического напряжения

На неполадки могут указать следующие признаки:

  • При нажатии кнопки не включается конфорка.
  • Свечи при включении искрятся, но конфорки не загораются.
  • Панель выключается после отпускания кнопки запуска.

Ремонт варочной панели, работающей от электричества, возможен несколькими способами.

Загрязнение плиты, в особенности механизма поджига, — самая распространенная причина заедания кнопок. Возникает она после разбрызгивания или перекипания пищи во время готовки. Со временем грязь застывает, засоряя механизм и сами горелки. Решить подобную проблему достаточно просто: протрите поверхность и прочистите форсунку с помощью иглы. Так конфорка освободится от пригара и других частиц, забивающих ее. Как только все высохнет, включите панель повторно и проверьте, будет ли работать плита.

Читайте так же:  Электроусилитель руля калина ремонт своими руками

Схема строения конфорки от электрической плиты

Когда свечи искрятся желтым или оранжевым цветом, это верный признак того, что блок питания сломан. Если вы заметили искрение свечей, то в этом случае следует разобрать панель, чтобы добраться до электронной начинки устройства. Действовать надо следующим образом:

  1. Отключите варочную панель от сети.
  2. С помощью отвертки и других подручных инструментов, снимите верхнюю крышку.
  3. Теперь отсоедините контакты от блока электропитания.

Таким образом, можно заменить блок: просто возьмите сломанный и покажите его в магазине продавцам-консультантам, которые предложат исправную деталь.

Удостовериться, что проблема именно с блоком, можно, включив в темноте варочную панель. Если искра голубого цвета, значит, блок исправен, если желтого или оранжевого — он требует замены.

Искрение желтым или оранжевым светом также может быть связано с окислением стержня свечи. Проблема решается заменой неисправной детали. Стоит отметить, что встречаются такие неполадки крайне редко и происходят только там, где длительное время концентрация влаги в воздухе превышает все необходимые нормы.

Также это может случаться при слишком частых переливаниях. Частицы воды могут проникать внутрь панели, что влечет за собой попадание капель на провода или микросхемы. В этом случае поможет быстрая и качественная просушка, иначе стержень свечей может окислиться. В противном случае, провода огрубеют и могут легко сломаться, вследствие чего придется полностью заменить электронную начинку варочной панели.

Внутреннее устройство электрической варочной панели

Такие проблемы характерны по большей части для варочных панелей, использующихся в течение длительного времени. Горелки либо слишком долго зажигаются, либо потухают после отпускания ручки. Причиной такого рода неполадок является засорение термопары. Данный механизм отвечает за подачу газа в конфорку. Если горелки быстро тухнут, разберите конфорки, найдите термопару и прочистите с помощью подручных предметов. Здесь подойдут обычная проволока, игла или нож.

Если предпринятые меры не приносят желаемого эффекта, то, возможно, причина в неисправности самой термопары или магнитного клапана. Эти детали придется заменить.

Индукционная модель считается одной из самых высокотехнологичных и продвинутых на мировом рынке. Тем не менее, она также не застрахована от всевозможных неполадок. Зачастую качество нагрева той или иной посуды зависит от ее типа. Итак, конфорка не включается. Неполадки могут быть такие:

  • Включили панель, но как только отпустили кнопку, она погасла. В этом случае причина вовсе не поломка поджига. У многих индукционных варочных панелей есть защитный механизм, реагирующий на диаметр устанавливаемой на конфорку посуды либо ее типа. При снятии посуды с конфорки она также отключается, и в этом случае ничего экстраординарного не произойдет.
  • Перебои при включении конфорок. Это может быть связано с загрязнением поверхности. Чаще всего причиной подобных неполадок является соль. Протрите поверхность влажной тряпкой и высушите варочную панель, после чего устройство будет полностью в вашем распоряжении.
  • Не включается конфорка. В этом случае останется только разобрать панель и проверить контакты. Если один из проводов или предохранителей сгорел, то придется заменить эти детали на исправные. Проводки, если они оборваны, можно припаять самостоятельно, но лучше такую тонкую работу доверить профессиональным мастерам.

Внутреннее устройство индукционной варочной панели

В данном случае не придется долго разгадывать причину внезапной поломки варочной панели, поскольку газовые модели имеют довольно незамысловатую и оттого интуитивно понятную конструкцию. Здесь производителями используется куда меньше электроники и микросхем, поэтому ремонт газовой варочной панели, если она не зажигается, будет крайне прост.

Если конфорки не зажигаются или горят очень слабо даже при максимальных настройках, ремонтируем оборудование по следующей схеме:

  1. Проверьте конфорки на засоренность, в особенности электроподжиг.
  2. В случае обнаружения большого застоя жидкости или мусора попробуйте прочистить все иглой или тонкой острой палочкой.

В большинстве случаев этого будет вполне достаточно. Если предпринятые меры не привели к возобновлению работы оборудования, проверьте электрическую цепь на исправность.

Причиной того, что конфорки варочной панели не горят, также может быть задержка или перекрытие поступления газа. В этом случае не потребуется ремонта: достаточно просто проверить газовую трубу.

Если при открытом кране газ продолжает поступать, но при этом конфорки не зажигаются, прочистите форсунки от мусора или влаги. Сделать это можно как с помощью длинной иглы, так и с помощью палочки с ватой. Для этого нужно выполнить следующие действия:

  1. Снимите крышку с конфорки.
  2. Аккуратно отсоедините горелку от плиты.
  3. Вставляем острый кончик иглы, разогнутой скрепки или проволоки внутрь форсунки и аккуратно извлекаем весь застоявшийся мусор: частицы пищи, пригар и прочие загрязнения.

Теперь осталось проверить, насколько хорошо работает подача газа. Помните: нельзя проводить проверку, не поставив железную крышку от конфорки на свое место. Главное здесь – вовремя проводить профилактику и не допускать перекипания приготавливаемой пищи, а главное – не заливать форсунки во время мытья плиты, когда остатки чистящего средства, оседая под конфорками, вызывают засор.

Варочная поверхность — один из важнейших приборов на кухне, и, как и любая другая техника, подвержены поломкам, но произвести ремонт своими руками достаточно просто . Если неисправность обнаружилась в течение гарантийного срока — вашу плиту отремонтируют бесплатно. Но если поломка произошла спустя несколько лет, можно попробовать отремонтировать варочную панель своими руками, так как обращение к специалистам может стоить немногим дешевле покупки новой плиты.

В этой статье, наши специалисты перечислили все неисправности варочных панелей и поэтапно разобрали процесс ремонта неисправностей своими руками.

Не включается варочная панель — самая распространенная неисправность электрических панелей, устройство включено в розетку, но не работает совсем, либо не греется только одна из конфорок. Ремонт своими руками можно разобрать на следующие этапы:

  1. Проверяем напряжение в розетке, из за больших нагрузок контакты розетки часто перегорают.
  2. Проверяем вилку и шнур на предмет механических повреждений — могут банально коротить или вовсе обрывать цепь. Чаще всего повреждения наблюдаются в местах подключения панели в розетку. Нашли повреждения — производим замену шнура.
  3. Отключаем питание, снимаем крепеж и проводим демонтаж поверхности со столешницы. Разбираем поверхность и переходим к следующему шагу.
  4. Берем мультиметр и проверяем трансформатор, следующим шагом проверяем термопредохранитель. При отсутствии сопротивления или если оно значительно отличается от заявленного производителем, необходима замена деталей, продаются они во многих магазинах электроники.
  5. Не работает одна конфорка на варочной панели — необходимо проверить все провода, а также их соединения с конфорками, терморегулятором, переключателями, панелью управления на факт обрыва цепи. Если визуально неисправность не видно, все контакты на своих местах, берем мультиметр и проверяем каждое соединение.
Читайте так же:  Ремонт смычка скрипки своими руками

Если у вас нет мультиметра, для ремонта можно использовать индикаторную отвертку, которой можно проверить наличие напряжения на всех участках цепи. Также рекомендуем посмотреть видео, которое поможет самому сделать ремонт варочных поверхностей.

Смотрите также – Как установить варочную панель в столешницу своими руками

Основные неисправности, с которыми могут столкнуться пользователи электрических варочных панелей, следующие:

Смотрите также – Как подключить варочную панель своими руками

Индукционные панели хоть и являются наиболее современными и высокотехнологичными приборами, однако тоже не застрахованы от неисправностей. Разберем основные неисправности индукционных панелей, и какой ремонт можно попробовать осуществить своими руками.

  1. Не включается индукционная варочная поверхность или сразу выключается — чаще всего это особенность этого вида панелей, а не неисправность. Индукционные панель имеют защитную функцию, если вы используете не подходящий диаметр или материал посуды, панель автоматически выключит питание, при этом конфорка нагреваться не будет. Так же конфорка автоматически выключится, если вы убираете посуду с поверхности.
  2. Индукционная плита греет долго и слабо — опять же читаем требования к посуде в инструкции. 90% неисправностей индукционных плит связаны с неправильной посудой.
  3. Самостоятельно включается индукционная панель, хотя посуды на конфорке нет. Уберите все металлические предметы и очистите плиту от соли, если это не помогло, у вас проблема в блоке управления, требуется его ремонт или замена. Лучше обратится в сервис.
  4. Индукционная панель не работает. Принцип диагностики и ремонта не меняется,специалисты первым делом проверяют предохранитель. потом позванивают всю цепь на обрыв и заменяют перегоревшую деталь.

Изображение - Ремонт варочной панели aeg своими руками proxy?url=http%3A%2F%2Ftehrevizor.ru%2Fwp-content%2Fuploads%2F2016%2F06%2F%25D0%25A0%25D0%25B5%25D0%25BC%25D0%25BE%25D0%25BD%25D1%2582%25D0%25B8%25D1%2580%25D1%2583%25D0%25B5%25D0%25BC-%25D0%25B8%25D0%25BD%25D0%25B4%25D1%2583%25D0%25BA%25D1%2586%25D0%25B8%25D0%25BE%25D0%25BD%25D0%25BD%25D0%25BD%25D1%2583%25D1%258E-%25D0%25B2%25D0%25B0%25D1%2580%25D0%25BE%25D1%2587%25D0%25BD%25D1%2583%25D1%258E-%25D0%25BF%25D0%25B0%25D0%25BD%25D0%25B5%25D0%25BB%25D1%258C-%25D1%2581%25D0%25B0%25D0%25BC%25D0%25BE%25D1%2581%25D1%2582%25D0%25BE%25D1%258F%25D1%2582%25D0%25B5%25D0%25BB%25D1%258C%25D0%25BD%25D0%25BE

Последняя разновидность варочных приборов — газовая поверхность. Одна из самых простых и легко поддающихся ремонту своими руками. Электроники используется меньше, поэтому неисправностей не много и все легко устраняются.

  • Не зажигается или плохо зажигается газ. Сразу проверяем электроподжиг (пьезо) на наличие засора или жидкости. В 90% случаев достаточно тщательно вымыть его и высушить. Если это не помогло, проверяем наличие электричества в цепи подводящей к катушке пьезо.
  • Не включается газовая варочная панель, потому что газ не поступает к конфорке. Ремонт варочных панелей в этих случаях не нужен, достаточно профилактики. Проверяем газовую трубу, если кран открыт и газ есть в системе, переходим к проверке форсунок. Засор происходит жиром или остатками еды, достаточно произвести очистку. Не забывайте насухо протирать после чистки, влаги оставаться не должно. Если останется влага пьезо зажигаться не будет.

Изображение - Ремонт варочной панели aeg своими руками proxy?url=http%3A%2F%2Ftehrevizor.ru%2Fwp-content%2Fuploads%2F2016%2F06%2F%25D0%259A%25D0%25B0%25D0%25BA-%25D1%2581%25D0%25B0%25D0%25BC%25D0%25BE%25D1%2581%25D1%2582%25D0%25BE%25D1%258F%25D1%2582%25D0%25B5%25D0%25BB%25D1%258C%25D0%25BD%25D0%25BE-%25D0%25BE%25D1%2582%25D1%2580%25D0%25B5%25D0%25BC%25D0%25BE%25D0%25BD%25D1%2582%25D0%25B8%25D1%2580%25D0%25BE%25D0%25B2%25D0%25B0%25D1%2582%25D1%258C-%25D0%25B3%25D0%25B0%25D0%25B7%25D0%25BE%25D0%25B2%25D1%2583%25D1%258E-%25D0%25B2%25D0%25B0%25D1%2580%25D0%25BE%25D1%2587%25D0%25BD%25D1%2583%25D1%258E-%25D0%25BF%25D0%25BE%25D0%25B2%25D0%25B5%25D1%2580%25D1%2585%25D0%25BD%25D0%25BE%25D1%2581%25D1%2582%25D1%258C

Современные варочные плиты оснащены датчиками определения неисправностей и модулями диагностики, на экране появляется код ошибки. Находим код в инструкции и выполняем указанные рекомендации по устранению конкретной неисправности. Используйте форумы, там можно найти реальные отзывы и опыт по ремонту своими руками от специалистов и других пользователей, именно вашей модели с подробными инструкциями и фото.

Если проанализировать все неисправности варочных панелей, которые могут встретиться при эксплуатации, можно с уверенностью сказать, что большинство из них поддаются ремонту своими руками.

  • Сгорел предохранитель
  • Оборвался контакт
  • Нарушена цепь
  • Повреждения кабеля
  • Засорения плиты, форсунок
  • Сломался ТЭН
  • Не работает сенсор

Все эти неисправности устраняются своими руками, если вы столкнулись с более сложной проблемой и не уверены в своих знаниях и силах, обратитесь в сервисный центр.

Что нужно для ежедневного приготовления пищи? Высокая температура и возможность контролировать источник тепла. Как оказалось, видов домашнего «очага» не так много.

  • керосиновая горелка — еще 5 десятилетий назад была основным элементом на любой кухне;
  • газовая плита — на сегодняшний день самый массовый «очаг»;
  • электроплита — может быть отдельным элементом или встроенным компонентом кухни.

Рассмотрим последний вариант подробнее. Когда посещение кухни было исключительно утилитарным делом (то есть, хозяйку интересовал лишь процесс приготовления пищи), никто не задумывался о внешнем виде электроплиты.

Соответственно с технической точки зрения, это был очень примитивный аппарат:

  • корпус;
  • нагревательный элемент (спираль или ТЭН в собственном корпусе);
  • термостат (присутствовал далеко не в каждой модели);
  • механический регулятор нагрева (переключатель сопротивления спирали).

Отремонтировать такую плиту можно было, имея в руках отвертку и пассатижи. Даже нагревательная спираль легко изготавливалась своими руками: на обычный карандаш наматывалась нихромовая проволока. Более продвинутые мастера использовали электродрель и деревянную оправку. Стальной стержень вставлялся в патрон, и процесс намотки выполнялся гораздо быстрее.

Затем в кухню пришли модные веяния современного дизайна, и простые электроплиты уже не вписывались в кухонные уголки и комплекты мебели. Появились варочные панели, которые встраиваются в столешницу.

Такая бытовая техника не только красива, она отличается расширенным функционалом. Нагревательный элемент управляется с помощью электронных контроллеров, присутствуют различные системы безопасности. Большинство изделий оснащены сенсорными панелями управления, механическую рукоятку не встретишь даже в моделях эконом класса. Чтобы выполнить ремонт современной варочной панели своими руками, необходимо иметь базовые познания в электронике.

Обычная спираль в керамических держателях-изоляторах давно уже не используется. Вместо нее применяются 3 вида электронагревателей, как прямого, так и косвенного воздействия:

Разобравшись с конструкцией нагревателей, вы сможете выполнить ремонт собственной варочной панели.

Если не работает одна из конфорок — это можно пережить. А вот поломка всей плиты — это уже проблема. Можно отнести оборудование в мастерскую, но кроме стоимости запасных частей, с вас возьмут деньги за выполненные работы. Если вы умеете держать в руках паяльник, и располагаете хотя бы мультиметром, отремонтировать варочную панель можно своими руками.

  • Поломка нагревательных элементов: для спиральных или галогеновых конфорок — это скорее механическая, чем электрическая проблема, детали вполне ремонтируемые. В крайнем случае (например, галогеновый нагреватель) простая замена. Индукционный излучатель (обмотка) не ломается в принципе, проблема может быть в электронике.
  • Выход из строя коммутационных элементов или проводников. Это могут быть реле, контакты, тиристорные ключи. Относятся к не самым сложным элементам при ремонте.
  • Электронные схемы: генератор, трансформатор, контроллеры, блок управления. Без глубокого знания электроники ремонтировать эти элементы не получится. В лучшем случае, можно демонтировать неисправный элемент, и установить новый.
Читайте так же:  Ремонт утюга siemens slider своими руками

Прежде чем начинать сложный ремонт, попробуйте диагностировать «проблемы», которые можно устранить, не разбирая конструкцию.

Например, проверьте подачу питания от вводного защитного автомата, до подключения непосредственно питающего кабеля от панели (включая розетку, при ее наличии). Наличие питания проверяется мультиметром на контактной колодке плиты.

Если не работает панель управления, проверьте ее сухость (если есть подвижные клавиши) и чистоту (в сенсорном блоке). Часто слой засохших брызг просто не дает сенсорным кнопкам «почувствовать» ваши пальцы.

Чаще всего используются встраиваемые в кухонную столешницу панели. Электроприбор имеет самостоятельный корпус с декоративной плоскостью, под которой располагаются нагревательные элементы. Аккуратно достаем панель и кладем ее лицевой стороной вниз на ровную поверхность. Перед началом разборки рекомендуется отсоединить питающие провода. Не лишним будет напомнить, что проводка должна быть заранее обесточена.

После аккуратного демонтажа крышки, мы получаем полный доступ к «внутренним органам» панели. Любая конструкция имеет схожую компоновку: все электрические элементы расположены в так называемом рабочем «корыте» без разделительных барьеров. На иллюстрации представлен вариант, где на всех конфорках установлены нагреватели типа «HiLight».

Уже на этом этапе можно визуально диагностировать целостность проводки и спиральных (ленточных) нагревателей. Все блоки и модули соединяются с помощью разъемов или контактных клемм. При локализации неисправности вы легко сможете извлечь узел для замены или более детальной проверки.

Например, можно снять нагреватель в изолирующем корпусе, подать на него питание, и проверить работоспособность с помощью прибора.

Изображение - Ремонт варочной панели aeg своими руками proxy?url=https%3A%2F%2Fprofazu.ru%2Fwp-content%2Fuploads%2F2018%2F05%2F10-remont-varochnoj-paneli-10

Диагностика неисправностей производится от простого к сложному. После предохранителя, проверяем электропроводку, и работоспособность нагревательных элементов. Контроль за включением-выключением нити нагрева осуществляется с помощью ШИМ (широтно-импульсная модуляция). Пусть это вас не смущает. Все равно силовое питание подводится обычными реле, которые проверяются мультиметром.

Изображение - Ремонт варочной панели aeg своими руками proxy?url=https%3A%2F%2Fprofazu.ru%2Fwp-content%2Fuploads%2F2018%2F05%2F11-remont-varochnoj-paneli-11

Перегоревшая спираль (лента) обычно меняется целиком, это не самый дорогой элемент. В качестве временной меры можно произвести механическое соединение (заклепка или винт для ленты, и соединение с помощью винтовой клеммы для спирали). Это позволит на какое-то время вернуть работоспособность плиты. Такой «сросток» проживет несколько дней, поэтому в самое ближайшее время купите новую запчасть.

Силовые реле восстановлению не подлежат, однозначно — замена.

То же самое относится к галогеновым нагревателям. Тепловые элементы не ремонтируются (фактически, это электрическая лампа), их меняют на новые.

Что касается подгоревшей проводки — следует подобрать провод с аналогичными характеристиками, изготовить жгут целиком, и заменить его с применением концевиков.

Изображение - Ремонт варочной панели aeg своими руками proxy?url=https%3A%2F%2Fprofazu.ru%2Fwp-content%2Fuploads%2F2018%2F05%2F12-remont-varochnoj-paneli-12

Контактные группы перед повторной сборкой проверяются на прочность и отсутствие термических повреждений, зачищаются и собираются повторно.

Если после проверки выяснилось, что все силовые проводники и элементы (включая нагреватели) в порядке, остается электроника. Самостоятельный ремонт возможен лишь при наличии профильных навыков и подробной электрической схемы.

Если вы точно знаете, что не работает именно электронный модуль, и нет возможности его профессионально диагностировать, можете отнести именно этот узел в брендовую мастерскую. Его проверят (за небольшую оплату) на стенде, или в аналогичной модели варочной поверхности. Установить на место отремонтированный или новый блок можно самостоятельно.

Некоторые мастера восстанавливают работоспособность варочной панели, изменив схему управления. Например, можно запитать нагревательные элементы от самодельного ручного блока управления, вынесенного за пределы основного корпуса. Если стоимость восстановления штатных модулей слишком велика, а плита при прямом подключении греет исправно — такой способ имеет право на жизнь.

Ремонт индукционных варочных панелей под силу лишь опытным электрикам. Без знания материала, с простым мультиметром и пассатижами, операция обречена на провал. При этом, многие проблемы вовсе не являются неисправностями: обычное нарушение режима эксплуатации.

Изображение - Ремонт варочной панели aeg своими руками proxy?url=https%3A%2F%2Fprofazu.ru%2Fwp-content%2Fuploads%2F2018%2F05%2F13-remont-varochnoj-paneli-13

  • Индукционная конфорка либо не включается вовсе, либо питание пропадает сразу после начала работы. Это может быть защитная функция: если вы убираете посуду с плоскости нагрева, или размер не соответствует диаметру конфорки, автоматика блокирует работу. То же самое относится к алюминиевой или медной посуде.
  • Эта же проблема (неправильная посуда) может привести к тому, что индукционная конфорка работает не в полную силу.
  • Самостоятельное включение нагревателя может быть связано с загрязнениями плиты, или наличием рядом с ней массивного стального (чугунного) предмета.

Настоящие неисправности, не связанные с нарушением режима эксплуатации, проявляются в схеме генератора индуктивного поля. Как мы уже отмечали, обмотка выходит из строя крайне редко.

Типовая схема на иллюстрации:

Изображение - Ремонт варочной панели aeg своими руками proxy?url=https%3A%2F%2Fprofazu.ru%2Fwp-content%2Fuploads%2F2018%2F05%2F14-remont-varochnoj-paneli-14

На самом деле, никаких космических технологий тут нет. Трансформатор преобразует напряжение питания, а генератор создает повышенную частоту колебаний электромагнитного поля. После визуального осмотра (на предмет явно «сгоревших» радиоэлементов) генератор проверяется с помощью домашнего осциллографа. Если такой прибор у вас имеется — объяснять принцип проверки генератора индуктивности нет смысла, ваш уровень достаточен для ремонта.

Если вы не имеете достаточного опыта — придется обращаться к мастерам. В любом случае, ремонт отдельного блока не так дорого обойдется, как покупка новой панели.

За исключением минимального процента реальных заводских неисправностей, большинство поломок происходит из-за нарушения режима подключения и эксплуатации.

  • нестабильное напряжение сети выводит из строя электронику;
  • использование посуды, не соответствующей размерам нагревательной поверхности, приводит к локальному перегреву;
  • удары, пролитая жидкость на горячую поверхность образуют трещины, сколы, через которые в корпус проникает влага.

Но все-таки, главная причина выхода из строя оборудования — игнорирование требований инструкции.

Изображение - Ремонт варочной панели aeg своими руками photo3432
Автор статьи: Артем Кондратьев

Добрый день! Я Артем. Чуть меньше 9 лет работаю слесарем и мне нравиться работать руками. Когда создаешь новые полезные вещи или возвращаешь к жизни сломанные предметы. Разве это не прекрасно? Рекомендую, перед реализацией идей с моего сайта, проконсультироваться со специалистами. Удачного рабочего дня!

Обо мнеОбратная связь
Оцените статью:
Оценка 5 проголосовавших: 1

ОСТАВЬТЕ ОТВЕТ

Please enter your comment!
Please enter your name here
