Ремонт ipad 3 своими руками

Мы постараемся ответить на вопрос: ремонт ipad 3 своими руками по рекомендациям подлинного мастера с максимально подробным описанием.

Ремонт «яблочной» техники обходится недешево, а потому многие пользователи в случае выхода i-гаджета из строя зачастую пытаются устранить поломку самостоятельно. К сожалению, иногда подобного рода инициативы заканчиваются еще более дорогостоящим ремонтом. Однако, мы уверены, если иметь под рукой хорошую инструкцию, правильные инструменты и соответствующий настрой — все получится.

В этой статье мы расскажем, как выполнить разбор планшета iPad 3, чтобы заменить ту или иную деталь.

Итак, перед нами iPad 3 и наша задача, ответить на вопрос, как его полностью разобрать. Конечно, если вам нужно ну, скажем, заменить дисплей, полностью разбирать девайс ни к чему. С другой стороны перед вами может стоять более «глубокая» задача, а мы хотим, чтобы наша инструкция была универсальной и потому айпад будем разбирать полностью. Как вы понимаете, инструментов понадобиться много, лучше если у вас будет специальный набор для разбора Apple-техники, подобные комплекты можно приобрести и на интернет-площадках, том же AliExpress, и в обычных магазинах, специализирующихся на продаже «инвентаря» для починки электроники.

Нет тематического видео для этой статьи.
Видео (кликните для воспроизведения).

Конечно, если ремонт требуется срочно и доставки ждать не хочется, лучше пойти именно в «оффлайн» магазин, но покупка онлайн обойдется куда дешевле. Впрочем, если вы вообще считаете себя мастером ремонта, вам необязательно покупать что-то специальное, можно постараться обойтись обычными инструментами и разного рода подручными средствами.

Современные мобильные гаджеты (не только с «яблочком» на борту) имеют одну характерную черту — «железо» в них комплектуется не по принципу удобства ремонтопригодности, а по принципу максимально плотной компоновки, чтобы при отличной производительности добиться впечатляющей тонкости. Сия закономерность приводит к весьма интересным ситуациям. Вот, например, какую бы деталь вам не нужно было заменить в iPad 3 придется обязательно снять переднюю панель, и все бы ничего, но именно эта часть планшета демонтируется сложнее всего.

Для того чтобы удалить фронтальную панель iPad 3 в идеале потребуется специальный термофен (но сгодится и обычный, конечно), пластиковые пластинки и лопатка (из подручных средств сгодятся гитарные медиаторы — их можно нарезать из ненужных пластиковых дисконтных карт), специальные мощные присоски (подручный заменитель — присоска с автомобильного держателя для навигатора или что-то в этом роде) и отвертка минимального диаметра.

Все приготовлено? Тогда приступаем:

Ну а теперь можно произнести тихое «Ура!», потому как самая сложная часть работы сделана. Почему «тихое»? Потому как работа все-таки сделана еще не вся.

Итак, дисплей снят и перед нами все «внутренности» планшета, условно их можно поделить на три группы — системная плата, батарея и периферия. В первую очередь извлекаем самое «дорогое» — системную плату — крепится она к корпусу защитными наклейками, винтами и проводками , поэтому на этом этапе нам потребуется только лишь отвертка минимального диаметра и пинцет.

Итак, разберем процесс разбора по шагам:

1. В первую очередь удаляем защитные наклейки — поддеваем пинцетом уголок и затем тянем рукой.

Кстати, лучше если пинцет будет пластиковым, лишние металлические контакты хоть девайс и выключен, никому не нужны — статическое электричество и остаточные напряжения могут сыграть роковую роль.

2. Далее тем же пинцетом открепляем все проводки и разъемы — работаем предельно аккуратно — один поврежденный проводок и… снова роковые последствия. Изображение - Ремонт ipad 3 своими руками proxy?url=http%3A%2F%2Fappls.me%2Fwp-content%2Fuploads%2F2017%2F04%2Fa1337-ipad-razborka

3. Ну вот почти и все — осталось самое простое — открутить все винты и плату можно снимать.

Что ж, надеемся системная плата успешно удалена, а, значит, мы готовы убирать аккумулятор — он тут очень большой, но снимается весьма просто — даже пошаговая инструкция не понадобится! АКБ наклеена на корпус, но это совсем не тот клей, который удерживал переднюю панель на корпусе — он куда более «лайтовый», а потому для отклеивания батареи достаточно просто подсунуть под нее лопатку и, используя ее как рычаг, поднять АКБ.

Нет тематического видео для этой статьи.
Видео (кликните для воспроизведения).

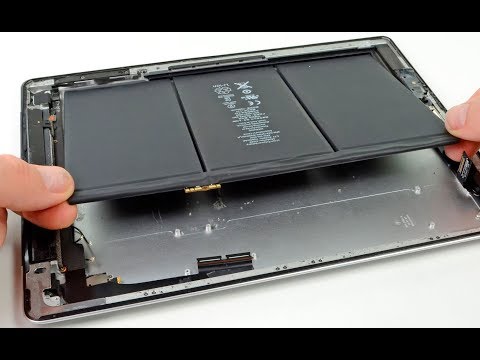

Об осторожности, однако не забываем — батарея iPad 3 состоит из трех частей, которые между собой скреплены, но не сказать, что крепко, а потому, извлекая АКб, никуда не торопимся и резких движений не совершаем.

Ну что ж, теперь перед нами уже почти полностью пустой корпус планшета, не считая разного рода небольших по величине, но не по значимости элементов. Все они крепятся, главным образом на винты, поэтому нам осталось всего-то последовательно с помощью отвертки открепить каждый из них, впрочем кое-где придется помочь себе лопаткой и пинцетом.

Рекомендуемый порядок снятия элементов такой:

  1. DATA-кабель
  2. Слот для SIM (если у вас модель iPad с поддержкой сотовых сетей)
  3. I/О плата
  4. Основная камера Изображение - Ремонт ipad 3 своими руками proxy?url=http%3A%2F%2Fappls.me%2Fwp-content%2Fuploads%2F2017%2F04%2Fipad-1337-razborka
  5. Антенна
  6. Фронтальная камера
  7. Шлейф с кнопками и клавишами
  8. Динамики и прочие мелкие детали Изображение - Ремонт ipad 3 своими руками proxy?url=http%3A%2F%2Fappls.me%2Fwp-content%2Fuploads%2F2017%2F04%2Faypad-3-razborka

Впрочем, от этого порядка можно отступать и выполнять демонтаж в наиболее удобном для себя порядке.

Вот и все! Наш iPad полностью разобран! Мы старались написать инструкцию максимально подробно, но если вам осталось что-то непонятно, посмотрите это видео — оно уж точно ответит на все ваши вопросы! Но вообще вы могли убедиться, в разборе iPad 3 нет ничего сложного, главное — соблюдать аккуратность и осторожность! Впрочем, если у вас нет уверенности в том, что вы справитесь, лучше обратится к профи.

Читайте так же:  Sho me 520 неисправности ремонт своими руками

Важнейший момент! После разбора iPad и замены неисправной комплектующей, необходимо будет все заново собрать, а потому при разборе важно запомнить, что где было и не потерять не одной детали и винта!

Выберите здесь модель своего аппарата, если вам понадобился ремонт iPad 3 своими руками. Далее вам предоставляется видео инструкция для самостоятельного ремонта планшета Айпад 3 – с ее помощью вы сумеете продиагностировать свой гаджет и устранить его неисправности. Также научим правильно собирать технику после ремонта.

  1. Ремонт ориентировочно длится от 20 минут.
  2. Диагностика в нашем сервисном центре бесплатная.
  3. Гарантия 1 год примерно действует.

После определения неполадок вашего планшетного компа, приобретайте составляющие элементы, которые необходимы для установки, в нашем интернет-магазине. Мы вам гарантируем, что реализуем действительно лишь оригинальные запасные части.

Для начала необходимо определить точно, какая деталь вашего Айпада 3 вышла из строя, а потом просмотреть на нашем сайте полный перечень дефектов:

  1. Запчасти только качественные и 100% оригинальные.
  2. Стоимость. Мы огромными оптовыми партиями заказываем у производителей новые детали, чтобы вам их продавать по сниженным тарифам.
  3. Гарантия 1 год.

Мы проводим профессиональный ремонт планшетов iPad 3 довольно много лет уже, а также к ним продаем оригинальные запасные детали. Еще консультируем своих клиентов по любым вопросам самостоятельного устранения поломок в домашних условиях. Цена всех спасательных манипуляций в прайс-листе подробно рассмотрена.

Вы только стартовый компьютерный осмотр сделать у нас можете, чтобы потом своими руками починить девайс дома.

Постоянные клиенты сервиса у нас по сниженным тарифам обслуживаются ежедневно, поэтому они и не ждут от нас дополнительных скидок.

По условиям акций вы по себестоимости отремонтировать свой Айпад 3 сумеете с предоставлением гарантии на 1 год.

Несмотря на то, что современные планшеты представляют собой почти вершину технических достижений, иногда их всё же приходится чинить, заменять повреждённые элементы или части аппаратной начинки, которые перестали выполнять свои функции. Чтобы сделать любую ремонтную операцию, нужно знать, как разобрать Айпад. Отметим сразу, что процедура довольно сложная и требует немалых навыков. Итак, пойдём по шагам.

Изображение - Ремонт ipad 3 своими руками proxy?url=http%3A%2F%2Fprotabletpc.ru%2Fwp-content%2Fuploads%2F2015%2F04%2Fprotsess-razborki-ipad

Разборка iPad – дело не из простых

У разных моделей стекло крепится одинаково — оно приклеено. Поэтому разборка iPad начинается с самой тонкой операции — демонтажа защиты дисплея. Сразу отметим два очень важных момента.

  1. Стекло очень хрупкое. Если не уверены в своей аккуратности или делаете разборку первый раз, используйте присоски и подкладки по периметру.
  2. Клея компания Apple не жалеет. Это специальный состав, который размягчается при высокой температуре.

Для демонтажа стекла и последующей разборки понадобятся:

  • тонкий пластиковый инструмент — лопаточки и пластины-шпатели;
  • подкладки под стекло — нужны пластиковые тонкие полоски, можно использовать медиаторы (бумага не подойдет — она впитывает клей);
  • мощные присоски для работы со стеклом;
  • отвёртки разных размеров для часовых работ.

Изображение - Ремонт ipad 3 своими руками proxy?url=http%3A%2F%2Fprotabletpc.ru%2Fwp-content%2Fuploads%2F2015%2F04%2FInstrument-dlya-razborki-ipad

Итак, способов, как разобрать планшет iPad и удалить стекло, существует два.

  • Первый подразумевает применение строительной грелки. Это туба со специальным составом, который разогревается в микроволновке и долго поддерживает высокую температуру. Прокладывая такую грелку вдоль одной стороны экрана, можно плавно и безопасно прогреть всю плоскость соединения. Так образуется своеобразная страховка от того, что при поднятии одной зоны вторая сохранит контакт и защитное стекло треснет.
  • Второй — более варварский, рассчитанный на опытного ремонтника. Стекло по периметру прогревается с помощью строительного теплового фена. Здесь важно контролировать равномерность нагрева, температуру и не испортить корпус устройства. Поэтому нужен большой опыт проведения подобных работ.

Сам демонтаж выглядит одинаково для обоих способов. Стекло аккуратно поддевается тонким пластиковым инструментом, приподнимается немного, подкладывается медиатор или полоска. После этого можно переходить к следующей зоне. Прокладки обязательны — клей имеет свойство при попадании воздуха быстро остывать и схватываться снова.

После того как всё стекло по периметру отделено от основания, его берут с помощью присосок или просто поддевают и аккуратно поднимают с одного края.

Итак, первый этап пройден. В дальнейшем, как разобрать iPad, будет понятно и непосвящённому. Начинаем снимать экран.

Сначала аккуратно выкручиваем шурупы, которыми он прикреплен к корпусу. Важно не повредить головки и пользоваться нужными инструментами.

После этого дисплей можно приподнять. Он соединен по одному краю с материнской платой несколькими шлейфами. В местах их присоединения нанесён защитный скотч. Первым делом убираем его.

Дальше отсоединяем шлейфы сенсора и дисплея. Всё, теперь экран вместе со стеклом можно убирать в сторону.

Теперь мы получили доступ ко всем ключевым зонам — материнской плате, контроллеру питания, камере, динамикам, батарее и так далее. Снимается всё довольно просто. Везде используются шурупы, поэтому достаточно простых действий: выкручивать нужные крепежи, отсоединять комплектующую от шлейфов и убирать в сторону.

Видео о том, как разобрать iPad:

Рекомендуемый порядок разборки следующий:

  1. Материнская плата.
  2. Аккумулятор. Важное замечание: используется бескорпусная батарея. Если её согнуть или повредить каким-то образом, работать она уже не будет. Поэтому её нужно аккуратно поддеть лопаточкой и так же аккуратно снять.
  3. Шлейф и антенна.
  4. Гнездо сим-карты.
  5. Все разъёмы и модули расположены на одной планке и снимаются вместе.

Вот и всё — остался только корпус устройства, из которого вынуты все аппаратные части.

По всеобщим оценкам, ремонтопригодность iPad наихудшая из всех устройств, порядка двух баллов из десяти. Причина — клей и никаких других соединений. Поэтому разобрать планшет, не имея опыта, и при этом ничего не испортить — практически нереально. Но даже если удалось — его ведь ещё нужно потом собрать.

Читайте так же:  Ремонт подвески газ 2217 своими руками

Случайно выпавший из рук планшет и его разбившийся вдребезги экран, особенно, если речь идёт о дорогом не только сердцу, но и карману iPad, может серьёзно расстроить человека. Более легко к этому отнесется тот, кто знает: ремонт iPad3 вполне возможен, достаточно лишь обратиться к профессионалам в области высоких технологий.

В первую очередь поломка экрана обусловлена физическим воздействием. Планшеты от Apple имеют обтекаемую форму и немного скользкие из-за используемых материалов, а держать их часто приходится в руках. В таких условиях он легко выскальзывает, что приводит к повреждению корпуса, стекла или всего дисплея. Иногда причиной поломки может стать и внешнее воздействие иного характера, но обычно все они связаны с применением физической силы – стекло вряд ли треснет от мороза или слишком сильного нажатия. В любом случае, вне зависимости от поломки, ремонт айпад 3 не рекомендуется проводить самостоятельно (можно, например, обратиться в центр http://appcenter.spb.ru/ipad/).

IPad3 ремонт экрана не является гарантийной операцией, поэтому выполнить её можно в сервисном центре. Окончательная стоимость в любом случае будет зависеть преимущественно от выбранного места ремонта, но средняя цена составляет около 4 тысяч рублей. Это сумма, в которую входит полная замена экрана на планшете, и, возможно, подарок – защитная пленка для него. В исключительных случаях ремонт обходится дороже, но только по той причине, что падение планшета может стать причиной дополнительных, скрытых повреждений – для их обнаружения будет проведена диагностика. Устранение этих повреждений сделает ремонт дороже.

Падение планшетного компьютера даже с небольшой высоты может стать причиной более серьезных повреждений, чем просто разбитый дисплей, и одна замена стекла на iPad3 в таком случае не поможет. Вот только самые вероятные сопутствующие поломки: Сломанный корпус. Небольшая и незаметная трещина может в дальнейшем стать причиной более печальных неисправностей. Кроме того, заменить корпус самостоятельно довольно сложно – даже у специалистов на это уходит не меньше двух часов. Кнопки. В случае повреждения корпуса, деформируется все, в том числе такие важные элементы, как кнопка питания. Исправить эту проблему можно только в сервисе. Нижний шлейф. Его поломка чревата неработающими Wi-Fi и зарядкой. Микросхемы. Они могут сгореть, если в устройство по каким-то причинам попала влага. Как видно, ни одну из сопутствующих неисправностей самостоятельно не исправить, так как слишком велик риск усугубить проблемы. Справиться с этим могут только профессионалы.

Давайте разберем iPad 3 4G.

Как его правильно называть – The New iPad? iPad HD? iPad 3? Да какая разница. Ясно одно: он здесь!

Эта статья не является руководством к действию! Вся ответственность за сбор и разбор вашего устройства лежит на вас.
Многие производители не несут гарантийных обязательств если устройство было разобрано пользователем. Если вы не хотите лишиться гарантии на вашее устройство уточните условия гарантийных обязательств в документации или у производителя устройства.

Итак, посмотрим на новенький iPad 3, купленный в Мельбурне (Австралия).

Технические характеристики:

  • Двухъядерный процессор Apple A5X
  • 9,7-дюймовый ЖК-дисплей Retina со светодиодной подсветкой и разрешением 2048×1536 пикс.
  • Четырехъядерный графический процессор
  • Flash-память 16, 32 или 64 Гб
  • 5 МП HD-камера с тыльной стороны

Пора приступить к разборке! Что понадобится эксперту для разборки новейшего iPad в полночь, на другом конце света?

Вот что: набор профессиональных инструментов, старый добрый Red Bull и, конечно же, планшет iPad 3.

Все должно получиться, не зря же пришлось лететь из Америки в Австралию ради дебюта этого устройства.

Ого, что же это за модель iPad? iPad 2 3G? iPad 3 4G? iPad N (N+1)G?

К счастью, у модели есть уникальный номер, в отличие от некоторых других продуктов Apple. Номер модели – A1430.

Так вот как выглядит задняя панель нового «new iPad». Ничего не напоминает?

5-мегапиксельная камера iSight с тыльной стороны планшета оснащена автофокусом, функцией обнаружения лица, поддержкой записи HD-видео 1080p и стабилизации при видеосъемке. Это явное усовершенствование по сравнению с 0,7-мегапиксельной камерой прошлогодней модели.

Выключенный дисплей Retina разрешением 2048×1536 пикс. уже не так сильно впечатляет, и можно спокойно заняться делом.

При помощи термофена, гитарных медиаторов и пластиковых инструментов для разбора корпусов с легкостью большими усилиями снимаем лицевую панель.

Как и его предшественник, новый iPad разбирается очень трудно. Стекло приклеено к корпусу, что сильно затрудняет ремонт и замену аккумулятора.

А так как Apple только в первый день выпуска продала около миллиона устройств, представляете, какой удар по окружающей среде нанесет такая неудачная конструкция?

Конечно, отремонтировать iPad можно – с большим трудом.

Сверхпрочный дисплей снимается с помощью сверхмощных резиновых присосок.

Итак, первый законно приобретенный iPad 3 стал первым в мире открытым iPad.

На следующих картинках представлены профессиональные инструменты для разборки, которые предлагает компания iFixit.

Что ж, дисплей привинчен к корпусу. К счастью, для мастеров высшего класса по выкручиванию винтов это не проблема.

Вместо того чтобы сидеть и любоваться высоким разрешением дисплея, мы его открепляем. Почему? Потому что нам нравится заниматься разборкой.

И мы снимаем дисплей, несмотря на отчаянные протесты всех 3145728 пикселей.

Пора перерезать пуповину отсоединить шлейф дисплея и сенсорного экрана.

Разъемы дисплеев iPad 2 и iPad 3 отличаются, т.е. они несовместимы… на данный момент.

Судя по номеру модели с обратной стороны 9,7-дюймовой ЖК-панели, она произведена фирмой Samsung.

Рядом с номерами мы обнаружили 3 загадочных матричных штрихкода.

Читайте так же:  Ремонт передних сидений ваз 2107 своими руками

Винты и разъемы, винты и разъемы, системную плату держать вы готовы!

Ну ладно, с поэзией у наc не очень, зато с разборкой все отлично. Вооружаемся пластиковой лопаткой и отверткой и вперед!

Ну давай же, iPad. Пожалуйста, отпусти системную плату!

Спасибо, Сири! Сири? Ты тут? (а в ответ – тишина…)

Ура, мы сняли системную плату!

С помощью волшебного порошка, который остался у нас после разборки телефона iPhone 4S, легким движением руки снимаем электромагнитные щиты и отправляем их в полет, а сами любуемся микросхемами.

Чипы, чипы, чипы. Вот что находится на системной плате с противоположной процессору стороны:

  • Чип Texas Instruments CD3240 (обведен красным)
  • Чип беспроводной связи Broadcom BCM4330 802.11a/b/g/n со встроенным контроллером Bluetooth 4.0+HS и FM-трансивером (обведен оранжевым)
  • 2 модуля оперативной памяти 512 МБ Elpida LP DDR2 = 1 Гб DRAM в 64-битной конфигурации (обведены желтым)
  • Чип Fairchild FDMC 6683 (обведен бирюзовым)
  • Контроллер ввода-вывода Broadcom BCM5973 (обведен синим)
  • Микропроцессор Broadcom BCM5974 (обведен розовым)
  • Чип Apple 338S0987 (аудиокодек Cirrus Logic) (обведен черным)

…а вот что находится на другом конце системной платы:

  • Контроллер питания Qualcomm PM8028 (обведен красным)
  • Многополосный/многорежимный RF-трансивер Qualcomm RTR8600 для сетей 3G и 4GLTE (обведен оранжевым)
  • Контроллер памяти Toshiba Y0A0000 (обведен желтым)
  • 4-полосный линейный усилитель мощности Triquint TQM7M5013 (обведен бирюзовым)
  • Чип Avago A5904 (обведен синим)
  • Стыковочный модуль Skyworks SKY77468-17 (обведен розовым)

С помощью пластиковой лопатки добираемся до процессора A5X – вот он, во всей красе.
Изображение - Ремонт ipad 3 своими руками proxy?url=https%3A%2F%2Fpaulov.ru%2Ffiles%2F2012%2F04%2Fstep17-1

Как и в A5, в системе A5X присутствует двухъядерный процессор с тактовой частотой 1 гГц. «X» в конце прибавили благодаря новому графическому процессору, который, по утверждению Apple, превосходит даже Nvidia Tegra 3.

Этот конкретный чип был произведен в первую неделю 2012 года. Может, наш iPad отмечает начало конца света.

Переворачиваем системную плату:

  • Двухъядерный процессор Apple A5X (обведен красным)
  • Apple 343S0561 — эта интегральная схема похожа на обновленную версию микросхемы 343S052, которую мы обнаружили в iPad 2, и служит в качестве контроллера питания (обведен оранжевым).
  • NAND-память, номер детали THGVX1G7D2GLA08 – 16 Гб 24 нм MLC Flash фирмыToshiba (обведена желтым)
  • Qualcomm MDM9600 — беспроводной модем 3G и 4G (обведен бирюзовым)
  • Чип Skyworks 77469 (обведен синим)
  • Чип Avago A7792 (обведен розовым)

Большое спасибо коллегам с сайта Chipworks за помощь в идентификации чипов!

А вот и бонус-фото: процессор A5X со снятой крышкой.

Мы видим перевернутый кристалл процессора A5X, смонтированный на печатной плате.

Можно поспорить, что крышка процессора A5X служит радиатором охлаждения, судя по тому, что она снизу покрыта термопастой, а сверху прикрыта термопрокладкой.

Размеры процессора A5X составляют 12,82 мм x 12,71 мм (162 mm^2), что на 36% больше размеров процессора A5.

Как и большинство планшетов, iPad 3 на самом деле – просто гигантская батарея.

Поддеваем аккумулятор пластиковой лопаткой и извлекаем для дальнейшего изучения.

В то время как в iPad 2установлен громадный 25 Вт/ч литий-ионный аккумулятор, iPad 3 поднял ставки до 42,5 Вт/ч.

Напряжение 3,7 вольт и примерное время работы 10 часов (9 в мобильных сетях) сравнимы с характеристиками iPad 2, но мы предполагаем, что дополнительные 17,5 Вт/ч используются для питания увеличенной оперативной памяти и значительно улучшенного графического ядра.

Аккумулятор состоит из 3 элементов, каждый размером примерно 12,5 см x 6,5 см x 4 мм. Элементы аккумуляторной батареи iPad 2 были размером 10,8 см x 6,3 см x 2,7 мм.

Каждый элемент аккумуляторной батареи имеет маркировку 3,78 В и 14,60 Вт/ч. Они также украшены матричными штрихкодами и чудесными надписями: 741-0065-A P11GG9-01-F01TS. Отпад!

Плотность энергии примерно такая же, как в iPad 2 – около 0,0014 Вт/ч / mm3.

Компания Apple физически увеличила размер каждого элемента примерно на 70%, что объясняет скачок от 25 к 42 Вт/ч.

Apple утверждает, что новый iPad экологически безвредный благодаря «корпусу из алюминия и стекла, пригодного для повторного использования». Возможно, материалы и пригодны для повторного использования, но собранное устройство – нет. Мы разговаривали со Стивом Скурнаком, президентом SIMS Recycling Solutions – одной из крупнейших компаний по переработке электроники в мире. Вот что он сказал: «Запечатанные устройства затрудняют извлечение аккумулятора. С точки зрения повторного использования, опасные компоненты [вроде батарей] должны легко выниматься».

22.
Продолжаем разборку, и остается лишь каркас некогда могучего iPad.

Но поскольку мы настоящие стервятники, набрасываемся на останки алюминиевого зверя – и первым делом на разъем для док-станции.

Похоже, что расположение выводов разъема для док-станции такое же, как в iPad 2, однако нужно еще определить взаимозаменяемость этих разъемов.

Ужасные, противные шурупы! Выкручивайтесь и дайте нам спокойно извлечь антенну.

Убирайся прочь, шлейф! Дай нам разглядеть слот для micro-SIM-карты.

Как и другие планшеты iPads с micro-SIM-картами, iPad 3 4G имеет доступный для пользователя слот для micro-SIM-карты, который можно извлечь с помощью специального инструмента.

Разъем для наушников и одна из многих беспроводных антенн снимаются как единый модуль. Облом.

Эй, привет! Встречаем камеру iSight. Что там у тебя за характеристики? Так, объектив из 5 элементов, инфракрасный фильтр, автоэкспозиция… Всё, iSight, хватит, нас это смущает…

ОБНОВЛЕНИЕ: Коллеги с сайта Chipworks обнаружили, что в основной камере на самом деле точно такая же матрица, что и в камере iPhone 4: КМОП-матрица Omnivision OV5650, шаг пикселя 1,75 микрон, 5 МП с задней подсветкой.

Во второй камере тоже используется матрица Omnivision, OV297AA. КМОП-матрица 0,3 МП, шаг пикселя 3,0 микрон.

Читайте так же:  Ремонт полипропиленовых труб своими руками

Извлекаем небольшие детали вроде фронтальной камеры и антенны.

Фронтальная камера отлично подойдет для небольших снимков, видеочата или чтобы поправить прическу.

Целая куча всевозможных кнопок и переключателей! Только полюбуйтесь.

Следующая жертва в нашем списке – модуль динамика. Прощайте, динамики!

Простота ремонта iPad 3: 2 из 10 (10 баллов означают максимальную простоту).

  • ЖК-дисплей легко снимается после снятия лицевой панели.
  • Аккумулятор не припаян к системной плате, что слегка облегчает замену.
  • Точно так же, как и в iPad 2, лицевая панель приклеена к корпусу, что сильно увеличивает вероятность разбить стекло при попытках его снять.
  • Огромное, огромное количество клея! Практически все компоненты приклеены, включая аккумулятор, который может вспыхнуть при повреждении.
  • ЖК-дисплей приклеен к лицевой панели клейкой поролоновой лентой, что сильно увеличивает вероятность растрескивания при разборке.
  • До разъема на лицевой панели невозможно добраться, не сняв дисплей.

Если вам понравилось, пожалуйста, не поленитесь кликнуть «мне нравится» или «поделиться» или «+1» чуть ниже, или кинуть ссылку на статью в свой блог или форум. Спасибо 🙂

Вы можете оценить эту статью: Изображение - Ремонт ipad 3 своими руками proxy?url=https%3A%2F%2Fpaulov.ru%2Fwp-content%2Fplugins%2Fwp-postratings%2Fimages%2Fstars_crystal%2Frating_on

Изображение - Ремонт ipad 3 своими руками proxy?url=https%3A%2F%2Fpaulov.ru%2Fwp-content%2Fplugins%2Fwp-postratings%2Fimages%2Fstars_crystal%2Frating_onИзображение - Ремонт ipad 3 своими руками proxy?url=https%3A%2F%2Fpaulov.ru%2Fwp-content%2Fplugins%2Fwp-postratings%2Fimages%2Fstars_crystal%2Frating_onИзображение - Ремонт ipad 3 своими руками proxy?url=https%3A%2F%2Fpaulov.ru%2Fwp-content%2Fplugins%2Fwp-postratings%2Fimages%2Fstars_crystal%2Frating_onИзображение - Ремонт ipad 3 своими руками proxy?url=https%3A%2F%2Fpaulov.ru%2Fwp-content%2Fplugins%2Fwp-postratings%2Fimages%2Fstars_crystal%2Frating_half

Несмотря на то, что современные планшеты представляют собой почти вершину технических достижений, иногда их всё же приходится чинить, заменять повреждённые элементы или части аппаратной начинки, которые перестали выполнять свои функции. Чтобы сделать любую ремонтную операцию, нужно знать, как разобрать Айпад. Отметим сразу, что процедура довольно сложная и требует немалых навыков. Итак, пойдём по шагам.

Изображение - Ремонт ipad 3 своими руками proxy?url=http%3A%2F%2Fprotabletpc.ru%2Fwp-content%2Fuploads%2F2015%2F04%2Fprotsess-razborki-ipad

Разборка iPad – дело не из простых

У разных моделей стекло крепится одинаково — оно приклеено. Поэтому разборка iPad начинается с самой тонкой операции — демонтажа защиты дисплея. Сразу отметим два очень важных момента.

  1. Стекло очень хрупкое. Если не уверены в своей аккуратности или делаете разборку первый раз, используйте присоски и подкладки по периметру.
  2. Клея компания Apple не жалеет. Это специальный состав, который размягчается при высокой температуре.

Для демонтажа стекла и последующей разборки понадобятся:

  • тонкий пластиковый инструмент — лопаточки и пластины-шпатели;
  • подкладки под стекло — нужны пластиковые тонкие полоски, можно использовать медиаторы (бумага не подойдет — она впитывает клей);
  • мощные присоски для работы со стеклом;
  • отвёртки разных размеров для часовых работ.

Изображение - Ремонт ipad 3 своими руками proxy?url=http%3A%2F%2Fprotabletpc.ru%2Fwp-content%2Fuploads%2F2015%2F04%2FInstrument-dlya-razborki-ipad

Итак, способов, как разобрать планшет iPad и удалить стекло, существует два.

  • Первый подразумевает применение строительной грелки. Это туба со специальным составом, который разогревается в микроволновке и долго поддерживает высокую температуру. Прокладывая такую грелку вдоль одной стороны экрана, можно плавно и безопасно прогреть всю плоскость соединения. Так образуется своеобразная страховка от того, что при поднятии одной зоны вторая сохранит контакт и защитное стекло треснет.
  • Второй — более варварский, рассчитанный на опытного ремонтника. Стекло по периметру прогревается с помощью строительного теплового фена. Здесь важно контролировать равномерность нагрева, температуру и не испортить корпус устройства. Поэтому нужен большой опыт проведения подобных работ.

Сам демонтаж выглядит одинаково для обоих способов. Стекло аккуратно поддевается тонким пластиковым инструментом, приподнимается немного, подкладывается медиатор или полоска. После этого можно переходить к следующей зоне. Прокладки обязательны — клей имеет свойство при попадании воздуха быстро остывать и схватываться снова.

После того как всё стекло по периметру отделено от основания, его берут с помощью присосок или просто поддевают и аккуратно поднимают с одного края.

Итак, первый этап пройден. В дальнейшем, как разобрать iPad, будет понятно и непосвящённому. Начинаем снимать экран.

Сначала аккуратно выкручиваем шурупы, которыми он прикреплен к корпусу. Важно не повредить головки и пользоваться нужными инструментами.

После этого дисплей можно приподнять. Он соединен по одному краю с материнской платой несколькими шлейфами. В местах их присоединения нанесён защитный скотч. Первым делом убираем его.

Дальше отсоединяем шлейфы сенсора и дисплея. Всё, теперь экран вместе со стеклом можно убирать в сторону.

Теперь мы получили доступ ко всем ключевым зонам — материнской плате, контроллеру питания, камере, динамикам, батарее и так далее. Снимается всё довольно просто. Везде используются шурупы, поэтому достаточно простых действий: выкручивать нужные крепежи, отсоединять комплектующую от шлейфов и убирать в сторону.

Видео о том, как разобрать iPad:

Рекомендуемый порядок разборки следующий:

  1. Материнская плата.
  2. Аккумулятор. Важное замечание: используется бескорпусная батарея. Если её согнуть или повредить каким-то образом, работать она уже не будет. Поэтому её нужно аккуратно поддеть лопаточкой и так же аккуратно снять.
  3. Шлейф и антенна.
  4. Гнездо сим-карты.
  5. Все разъёмы и модули расположены на одной планке и снимаются вместе.

Вот и всё — остался только корпус устройства, из которого вынуты все аппаратные части.

По всеобщим оценкам, ремонтопригодность iPad наихудшая из всех устройств, порядка двух баллов из десяти. Причина — клей и никаких других соединений. Поэтому разобрать планшет, не имея опыта, и при этом ничего не испортить — практически нереально. Но даже если удалось — его ведь ещё нужно потом собрать.

Изображение - Ремонт ipad 3 своими руками proxy?url=https%3A%2F%2Fmacster-production.s3.amazonaws.com%2Fuploads%2Farticle%2Fimage%2F2446%2Fw880x0_step81

Продолжая серию материалов о том, как разобрать в домашних условиях технику от компании Apple, сегодня мы расскажем, как добраться до “внутренностей” планшета iPad.

Если в случае с iPhone процесс разборки не отличается в зависимости от модели, и, потренировавшись на iPhone 4 или iPhone 5, вы сможете без особых сложностей разобрать iPhone 6 и iPhone 6 Plus, то при разборке iPad процесс будет немножко отличаться в зависимости от года выпуска устройства.

К примеру, чтобы отсоединить экран iPad 2, понадобится только металлическая лопатка, в то время как в более поздних версиях планшета дисплей приклеен, и потребуется фен, чтобы размягчить клей.

Читайте так же:  Рулевая рейка ремонт своими руками шевроле круз

Из инструментов, которые будут использоваться при разборке разных версий iPad, потребуются:

  • вакуумные присоски для снятия стеклянных поверхностей;
  • фен (обычный бытовой или промышленный);
  • крестовая отвертка (типа Ph0x2мм);
  • диэлектрическая пластиковая лопатка Spudger;
  • пластмассовые медиаторы (8шт.);
  • специальная металлическая лопатка для снятия передней панели и других деталей.

Приступая к снятию экрана iPad 2, просто аккуратно поддеваем экран металлической лопаткой по периметру. Поскольку деталь не приклеена, она легко отойдет от задней части. Здесь важно не использовать резких движений и помнить, что экран соединен с задней панелью при помощи шлейфа.

После того, как iPad разложен на две части, приступаем к отсоединению компонентов, прикрепленных к задней поверхности устройства. В базовой комплектации iPad без поддержки 3G деталей не очень много. Первым бросается в глаза большой аккумулятор, занимающий практически все внутренне пространство, и пустое место, предназначенное для модуля 3G.

Следующим шагом станет отсоединение дата-кабеля дисплея. Эта деталь снимается в два этапа: сначала устраняется фиксатор, а затем сам кабель вытаскивается из разъема.

Далее при помощи пластиковой лопатки отсоединяется разъем кнопок регулировки громкости, включения и поворота экрана.

Изображение - Ремонт ipad 3 своими руками proxy?url=https%3A%2F%2Fmacster-production.s3.amazonaws.com%2Fuploads%2Fimage%2Ffile%2F9764%2Fstep121

После этого наступил черед отсоединения материнской платы. Она крепится к задней панели при помощи винтов со звездообразным шлицем T4.

Отсоединенная материнская плата скрыта защитными электромагнитными щитами, которые довольно легко снимаются.

Изображение - Ремонт ipad 3 своими руками proxy?url=https%3A%2F%2Fmacster-production.s3.amazonaws.com%2Fuploads%2Fimage%2Ffile%2F9765%2Fw650x500_step131

Изображение - Ремонт ipad 3 своими руками proxy?url=https%3A%2F%2Fmacster-production.s3.amazonaws.com%2Fuploads%2Fimage%2Ffile%2F9768%2Fw650x500_step14-2

Изображение - Ремонт ipad 3 своими руками proxy?url=https%3A%2F%2Fmacster-production.s3.amazonaws.com%2Fuploads%2Fimage%2Ffile%2F9767%2Fw650x500_step15-11

Изображение - Ремонт ipad 3 своими руками proxy?url=https%3A%2F%2Fmacster-production.s3.amazonaws.com%2Fuploads%2Fimage%2Ffile%2F9766%2Fw650x500_step15-21

При комплектации iPad 2 использовался процессор А4 производства Samsung. Модуль флеш-памяти NAND также изготовлен южно-корейским партнером Apple.

В моделях мобильных гаджетов с логотипом-яблочком до 2012 года до появления iPhone 5 Apple использовала широкий 30-пиновый коннектор. В iPad 2 он закреплен всего одним винтиком. Отсоединив кабель, можно увидеть, что в деталь интегрирована плата WiFi/Bluetooth 802.11n.

Изображение - Ремонт ipad 3 своими руками proxy?url=https%3A%2F%2Fmacster-production.s3.amazonaws.com%2Fuploads%2Fimage%2Ffile%2F9770%2Fstep19-11

Он довольно большой и похож на компонент от ноутбуков MacBook Unibody.

Изображение - Ремонт ipad 3 своими руками proxy?url=https%3A%2F%2Fmacster-production.s3.amazonaws.com%2Fuploads%2Fimage%2Ffile%2F9769%2Fstep20

Следующим шагом будет отсоединение батареи от задней крышки. Она состоит из двух приваренных литий-полимерных аккумуляторов напряжением в 3,75 В, что обеспечивает повышенную емкость.

Изображение - Ремонт ipad 3 своими руками proxy?url=https%3A%2F%2Fmacster-production.s3.amazonaws.com%2Fuploads%2Fimage%2Ffile%2F9772%2Fw650x500_step21-1

Изображение - Ремонт ipad 3 своими руками proxy?url=https%3A%2F%2Fmacster-production.s3.amazonaws.com%2Fuploads%2Fimage%2Ffile%2F9771%2Fw650x500_step21-2

После того, как был снят аккумулятор, на задней крышке остается только антенна, расположенная за логотипом-яблочком, и слот для наушников. Чтобы снять антенну, нужно, как и в случае с экраном, воспользоваться металлической лопаткой.

Изображение - Ремонт ipad 3 своими руками proxy?url=https%3A%2F%2Fmacster-production.s3.amazonaws.com%2Fuploads%2Fimage%2Ffile%2F9773%2Fstep23-2

Еще несколько открученных винтов, и от крышки отсоединятся слот для наушников и микрофон, соединенные одним шлейфом. Интересно, что на разъеме для наушников расположен индикатор влаги. Таким образом, если устройство перестало корректно работать из-за попадания воды или другой жидкости, Apple будет иметь законные основания отказать в гарантийном ремонте.

Изображение - Ремонт ipad 3 своими руками proxy?url=https%3A%2F%2Fmacster-production.s3.amazonaws.com%2Fuploads%2Fimage%2Ffile%2F9774%2Fstep25-1

Как и в случае с iPhone, разобравшись со всеми деталями на задней крышке iPad, переходим к отвинчиванию монитора от передней панели. Для этого придется открутить огромное количество маленьких винтов со звездообразным шлицем T4 по периметру крышки. Далее нужно осторожно поддеть дисплей и отсоединить его от пластиковой рамки. Здесь важно помнить, что детали склеены, и отсоединять их друг от друга нужно очень осторожно, ничего не повредив.

Изображение - Ремонт ipad 3 своими руками proxy?url=https%3A%2F%2Fmacster-production.s3.amazonaws.com%2Fuploads%2Fimage%2Ffile%2F9776%2Fw650x500_step29-1

Изображение - Ремонт ipad 3 своими руками proxy?url=https%3A%2F%2Fmacster-production.s3.amazonaws.com%2Fuploads%2Fimage%2Ffile%2F9775%2Fw650x500_step29-2

На этом разборку iPad 2 можно считать законченной.

Что касается iPad 4 и более поздних версий, то снять экран с них так просто не получится.

В последующих моделях планшета от Apple экран приклеен, поэтому, чтобы его снять, потребуются пластиковые медиаторы и фен. Нагревая контур крепления дисплея к передней рамке гаджета, нужно осторожно и предельно аккуратно отклеить дисплей, когда клей размягчится. Чтобы экран не приклеился обратно, используем медиаторы, расположенные по периметру экрана.

Изображение - Ремонт ipad 3 своими руками proxy?url=https%3A%2F%2Fmacster-production.s3.amazonaws.com%2Fuploads%2Fimage%2Ffile%2F9780%2Fw650x500_step5-21

Изображение - Ремонт ipad 3 своими руками proxy?url=https%3A%2F%2Fmacster-production.s3.amazonaws.com%2Fuploads%2Fimage%2Ffile%2F9779%2Fw650x500_step7-1

Изображение - Ремонт ipad 3 своими руками proxy?url=https%3A%2F%2Fmacster-production.s3.amazonaws.com%2Fuploads%2Fimage%2Ffile%2F9778%2Fw650x500_step10-2

После того, как клей полностью прогрет и медиаторы расположены по всей поверхности, используем вакуумные присоски, чтобы снять стекло. Далее откручиваем все винты, которыми крепится передняя панель к задней, и отсоединяем экран. Здесь опять важно помнить о шлейфах и резко ничего не тянуть.

Последующие действия мало чем отличаются от разборки предыдущей модели iPad, за исключением нескольких моментов.

Главные различия между двумя устройствами — материнская плата и разъем Lightning.

Изображение - Ремонт ipad 3 своими руками proxy?url=https%3A%2F%2Fmacster-production.s3.amazonaws.com%2Fuploads%2Fimage%2Ffile%2F9781%2Fw650x500_step12-3

Изображение - Ремонт ipad 3 своими руками proxy?url=https%3A%2F%2Fmacster-production.s3.amazonaws.com%2Fuploads%2Fimage%2Ffile%2F9782%2Fw650x500_step13-1

Модель материнской платы для iPad 4 разработана на основе процессора A6 из iPhone 5, внутри нее стоят кастомные ядра ARMv7. В предыдущей модели чипы были защищены с помощью металлических пластин, в этой чип A5X приварен.

На материнской плате также расположены:

  • Красный чип — A6X с двухъядерным процессором на 1,4 ГГц и четырьмя графическими ядрами PowerVR;
  • Оранжевый — модуль флеш-памяти Hynix на 16 Гб.

Изображение - Ремонт ipad 3 своими руками proxy?url=https%3A%2F%2Fmacster-production.s3.amazonaws.com%2Fuploads%2Fimage%2Ffile%2F9785%2Fipad4-11

Что касается Lightning-коннектора, он также появился в iPhone 5 и заменил стандартный 30-пиновый разъем, использованный Apple во всех предыдущих моделях ее мобильной техники.

Для большей безопасности и надежности разъем не только прикручен к задней крышке винтом, но и приклеен, поэтому для его отсоединения потребуется воспользоваться феном и размягчить клей.

Далее процесс отсоединения остальных деталей и разборка экрана не отличаются от аналогичных действий при разборке предыдущей модели iPad.

Изображение - Ремонт ipad 3 своими руками proxy?url=https%3A%2F%2Fmacster-production.s3.amazonaws.com%2Fuploads%2Fimage%2Ffile%2F9784%2Fipad4-19

Несмотря на то, что на первый взгляд разобрать iPad в домашних условиях кажется очень просто, мы все-таки рекомендуем прибегать к самостоятельному “ковырянию под капотом устройства” только в самом крайнем случае.

Изображение - Ремонт ipad 3 своими руками photo3432
Автор статьи: Артем Кондратьев

Добрый день! Я Артем. Чуть меньше 9 лет работаю слесарем и мне нравиться работать руками. Когда создаешь новые полезные вещи или возвращаешь к жизни сломанные предметы. Разве это не прекрасно? Рекомендую, перед реализацией идей с моего сайта, проконсультироваться со специалистами. Удачного рабочего дня!

Обо мнеОбратная связь
Оцените статью:
Оценка 5 проголосовавших: 1

ОСТАВЬТЕ ОТВЕТ

Please enter your comment!
Please enter your name here
