Ремонт насоса сверчок своими руками

Бытовые погружные вибрационные насосы “Малыш”, “Нептун”, “Ручеек”, “Урожай”, “Струмок”, “Босна”, “Джерельце” и др. Ремонт своими руками

Погружные вибрационные насосы имеют немало положительных качеств. Однако есть у них и минус: частые поломки и неисправности. Среди них встречаются такие, как прорыв клапана, обрыв тяги, короткое замыкание и др. Но даже если все эти слова не дают вам понимания сути проблемы, не обязательно сразу бежать к мастеру, который все исправит. Можно попробовать разобраться в этом и самостоятельно.

Погружные вибрационные насосы имеют немало положительных качеств. Однако есть у них и минус: частые поломки и неисправности. Среди них встречаются такие, как прорыв клапана, обрыв тяги, короткое замыкание и др. Но даже если все эти слова не дают вам понимания сути проблемы, не обязательно сразу бежать к мастеру, который все исправит. Можно попробовать разобраться в этом и самостоятельно.

Только не надо приступать к ремонту сломя голову. Иначе при починке одной поломки вы можете совершить другую или же совсем испортить насос, так, что он больше и не заработает. А чтобы этого не произошло, для начала следует разобраться в том, как устроены вибрационные погружные насосы и каков принцип их работы. С этого и начнем.

Принцип работы и устройство погружного насоса

Принцип работы погружных насосов заключается в преобразовании переменной силы тока в механические колебания (вибрации) поршня и якоря. Данные вибрации способствуют перемещению воды в напорный патрубок из гидравлической камеры, которая находится между поршнем и клапаном.

Итак, как работает насос, мы теперь знаем. Остается разобраться, как он устроен и для чего служат те или иные детали. Рассматривать устройство погружного вибрационного насоса мы будем на примере марки “Ручеек”. Это не помешает вам разобраться и в насосах других марок, так как устроены они по одному принципу.

Полная схема сборки погружного насоса “Ручеек”

Основные части насоса:
– корпус
– электромагнит
– вибратор

Электромагнит фиксируется в корпусе насоса. Сама магнитная система представляет собой сердечник и две намотанные медным проводом катушки. Для фиксации в корпусе электромагнит заливается компаундом. Кстати, компаунд также является изоляционным и теплоотводящим материалом.

Вибратор насоса состоит из якоря, штока, амортизатора (резиновой мембраны). Шток крепко вставляется в якорь, а амортизатор устанавливается сверху, на шток. Кстати, от качества изготовления амортизатора зависят некоторые важные параметры работы погружного насоса. Гидравлическую и электрическую камеры устройства разделяет резиновая диафрагма, которая фиксируется упором. Сама она служит и опорой штока, определяет его направление. На верхней части штока располагается резиновый поршень.

Важной частью насоса является резиновый клапан, который находится в корпусе. Он перекрывает отверстия для выхода воды, а в случае отсутствия давления в устройстве обеспечивает ее свободное вытекание.

Теперь уж и устройство насоса вы знаете, как свои пять пальцев, а значит, настала пора применить свои знания на практике и произвести ремонт устройства своими руками, не обращаясь к специалисту! А мы поможем вам следующими инструкциями, в которых расскажем о самых частых неисправностях, причинах, а также о способах их устранения. (Рекомендуем обращаться с схеме, предоставленной вам выше.)

Причина 1: Ослабело крепление гаек, расположенных на штоке поверх амортизатора.

Способ устранения неисправности: Разобрать насос, гайки закрутить до упора. Верхнюю гайку законтрить (зафиксировать), чтобы в дальнейшем крепление гаек не ослабевало. При разборке насоса вы можете столкнуться с такой проблемой, как ржавые стяжные винты (М8х40). В таком случае снять их будет нереально. Однако это не значит, что ремонт произвести невозможно. Можно использовать болгарку и просто аккуратно их срезать, а после починки неисправности, заменить их стяжными винтами с шестигранной головкой.

Причина 2: Износ, разрыв клапана

Способ устранения: Заменить клапан.

Причина 3: Обрыв штока

В данном случае проверьте, что произошло со штоком. Если он деформирован или сломан, заменить его невозможно.

Причина 1: Сгоревшая обмотка якоря

Способ устранения: Замените обмотку на новую.

Причина 2: Неисправность кабеля

Способ устранения: Проверьте кабель с помощью тестера. Если он неисправен, замените на новый. Однако заменить кабель можно не во всех моделях погружных насосов, так как некоторые модели, например “Малыш”, предусматривают заливку провода в корпусе компаундом. Если вы столкнулись именно с такой моделью, кабель можно только нарастить методом скрутки.

Причина: Работа без воды, вследствие чего происходит отслоение магнитной части насоса.

Способ устранения: Поломка довольно серьезная и требует больших затрат времени и сил при ее устранении. Разберите насос. Отделите электрическую часть. Чтобы проверить, закреплен магнит или отслоился, постучите по корпусу. Если перед вами данная проблема, отделите магнит от корпуса и болгаркой прорежьте канавки (2 мм) вдоль и поперек. Также сделайте канавки на внутренней стороне корпуса. Далее следует покрыть корпус изнутри клеем, герметиком и вставить внутрь магнит. Когда все обсохнет, приступайте к сбору насоса.

Причина: Недостаточная величина зазора в вибраторе (либо слабое крепление гаек – см. п. 1)

Способ устранения: Добавить на вибратор шайбы (11 – на схеме). Количество шайб для добавления определите опытным путем, до необходимого давления воды.

Что ж, вы узнали обо всех основных особенностях поломок погружных вибрационных насосов. Теперь ремонт насосов марок “Малыш”, “Нептун”, “Ручеек”, “Урожай”, “Струмок”, “Босна”, “Джерельце” и др. вы можете произвести сами. Поздравляем и желаем вам удачного ремонта и долгого срока службы вашему агрегату!

“Месяц назад разбирал “Эксперт”. Та самая фигня . обрыв штока. думаю обычно они срываются в том месте, где установлен поршень. На работе выпрессовал сорванный шток, токарь нарезал внутреннюю резьбу на основной части штока, накрутил заготовку плотно, нарезал наружную резьбу в том месте где сидит поршень, подварил на всякий случай переход, аккуратно на станке подровнял! Собрал! Все дела! Работает как новый! Это всё при условии что нет других повреждений (например дефекты резинового поршня или диафрагмы).”

Погружная насосная техника моделей вроде Ручеек и Тайфун, Нептун и Малыш, Урожай и Каштан, Босна и Джерельце, Струмок и Водолей популярна среди обитателей сельской местности. Сравнительно (с зарубежными производителями) невысокая стоимость напорного оборудования отечественного производства и высокая степень надежности (по отзывам) привлекательны для обладателей колодцев.

Не меньше чем надежность в показателях эксплуатационных характеристик и цена, дачникам импонирует возможность самостоятельного ремонта и технического обслуживания напорного оборудования. Ведь возможность быстрого решения проблемы с водой на участке из-за поломки насоса без привлечения сторонних специалистов – всегда плюс. И мужчине и сэкономленным нервам, средствам и времени его домочадцев.

По большому счету, конструкция всей насосной техники для частного использования одинакова. Состоит насос из:

• корпуса, в котором есть отверстие для забора воды;
• электромагнита (динамки);
• вибратора (электрического мотора).

Из чего состоит вибрационный насос?

Для глубоких колодцев используют насосы с верхним отверстием для водозабора, для мелких колодцев – с нижним или боковым водозабором. Однако нижний водозабор грешит периодическими захватами донных примесей в воде из колодца.
к меню ↑

Поскольку все вибронасосы работают на основе принципа инерции, то вся работа сводится к созданию колебаний в жидкости, которая приводится в действие мембраной диафрагмы и создает разницу между внутренним и внешним давлением. Разница созданных давлений отвечает за перекачку воды.

Изгибание диафрагмы создает вибрацию. Чем больше колебательных движений создает диафрагма, тем интенсивнее должно быть охлаждение мотора водой. Поэтому запрещено использование напорной техники без поступающей внутрь воды.

Динамка (так в народе называют электромагнит) это:

• сердечник из стали;
• две катушки медного провода, покрытого эмалью.

Чтобы установить магнит нужно закрепить динамку и катушки внутри корпуса. Для этого заливаем все эпоксидным компаундом, который работает одновременно как изоляция и отводит от катушек к корпусу излишнее тепло для скорейшего охлаждения.

В составе компаунда обязательно присутствуют эпоксидка, плюс отвердитель и пластификатор (с добавлением кварцевого песка). Кварц в данном случае служит просто дополнительным теплопроводником.

Электромотор состоит из якоря со штоком, на котором установлена пружина для амортизации и поршень (резиновые). Чем лучше качество каучука, из которого изготовлены пружина и поршень, тем надежнее и экономичнее насос.

Направление штоку обеспечивает резиновая диафрагма. Она делит две рабочих части аппарата – (электрику и гидравлику) и крепится к штоку за дистанционную муфту. Самое уязвимое место в конструкции любого насоса – резиновый клапан, который закрывает отверстия водозабора.

Вибрация диафрагмы происходит за счет того, что при поступлении тока в мотор, якорь начинает притягиваться к магниту и отбрасывается назад амортизатором в момент смены полярности (перемагничивания полюсов).

Чем выше частота тока, тем больше колебаний в секунду совершает диафрагма. Причем поршень тоже издает вибрацию той же частоты.

Гидравлическая камера насоса – это пространство, которое занимают клапан и поршень. Поршень колеблется, вода пружинит за счет воздуха растворенного и не растворенного в воде, то сжимаясь, то разжимаясь, и ее избыток выдавливается из гидравлической камеры в напорный патрубок, а, затем в шланг. Постоянно максимальное количество рабочей жидкости в напорном аппарате обеспечивает клапан, который впускает и не дает выливаться обратно воде.

Вибрационный насос с нижним забором

Конструкция с верхним водозабором и придонным электроприводом – это классика компановки вибрационных насосов. В них двигатель лучше охлаждается, и при открытых всасывающих отверстиях может без остановки работать до семи часов. Иногда в комплекте стоит датчик перегрева (термореле).

Кстати, обратите внимание на материал, из которого изготовлен крепежный трос. Лучше, чтобы он был из капрона. Этот трос, в отличие от стального, не протирает проушины корпуса и обеспечивает дополнительную защиту при повреждении кабеля тока.

Но, перед тем как перейти к ремонту вибрационных насосов своими руками, стоит обратить внимание еще на две вещи:

• сечение кабеля с евровилкой не должна быть меньше международного стандартного 2х0,75 мм;
• шланг с диаметром внутреннего прохода не меньше 1,9 см.

Умение самостоятельного проведения диагностики и ремонта всегда пригодится. Поэтому, в чем бы ни была причина неисправности напорного оборудования (обрыве тяги, коротком замыкании или прорыве клапана) для осмотра внутренних проблем насос придется сперва разобрать.

Развинтите болты, которыми скреплен корпус, осмотрите коррозию, намертво засевшие болты можно срезать болгаркой. Отбейте компаунд. Проведите осмотр обмотки на катушках и чистку всех подвижных частей. Силовую катушку, если нуждается в замене, можно просто выбить из корпуса. Тестером проверьте силовой кабель, если все в норме, можно собирать обратно.

Проследите за четким совмещением отверстий для протока воды с резиновой прокладкой. Болты креплений затяните так, чтобы насос работал в привычном шумовом и вибрационном диапазоне.
к меню ↑

Если обычным осмотром и профилактикой ограничиться не удалось и причина в обугливании кабеля или перегреве корпуса, отсутствии напора или повышенной вибрации, то отремонтировать свой вибронасос можно способами, универсальными для любой модели агрегатов.

Как показывает практика, замененный шланг или кабель запросто может снижать давление или уровень перегрева. А снизить вибрацию поможет замена или ремонт магнита. Теперь подробнее о каждом из вариантов возникновения проблем.
к меню ↑

Гудение насоса при слабом напоре или отсутствии воды может быть вызвано тремя возможными причинами:

• разболтались гайки штока, прикрепленного к амортизатору;
• разорвался изношенный клапан;
• оборвался шток.

Сборка вибрационного насоса Ручеек

Здесь не решаема только проблема, если шток сломался или деформировался. Заменить его нечем. Если проблема в гайках – надо затянуть их до упора и зафиксировать хорошо верхнюю из них. Именно с этой гайки идет все разбалтывание. Если пришлось срезать болты, замените их шестигранными стяжными винтами. Про «заменить клапан», надеюсь, сами поняли – просто меняем его.
к меню ↑

Обугливается кабель или выбивает пробки. Варианта два: либо сгорела якорная обмотка, либо тестер покажет неисправность самого кабеля. Меняем то, что нужно, и должно заработать.

Если кабель невозможно поменять, потому что привод залит компаундом, то нарастить провод придется на скрутку.
к меню ↑

Усиленная вибрация или перегрев происходят из-за отслоения магнитной части агрегата. Источник проблемы – насос работал без воды. Как уменьшить вибрацию?

Нужно достать магнит, пропилить болгаркой сетку канавок глубиной в 2 миллиметра и сделать такие же канавки внутри корпуса. Магнит сажаем на клей и герметик, даем высохнуть и только после этого начинаем сборку.
к меню ↑

Если насос работает нормально, но напор мог бы быть явно больше, то причина в низком давлении. Усилить давление, (если причина в вибраторе – зазор слишком маленький), можно при помощи насаженных на него шайб (до 11 штук в зависимости от модели аппарата).

Главное, при ремонтах насоса своими руками, помнить, что замена и регулировка всех его частей производится только при полностью обесточенном аппарате.
к меню ↑

Вибрационные насосы прочно заняли свою нишу на рынке благодаря невысокой стоимости, простоте конструкции, неприхотливости в работе. В быту они чаще используются для хозяйственных нужд при заборе воды из колодцев и открытых водоемов в небольших объемах в течение относительно короткого времени.

Рис.1 Погружной насос Малыш, Ручеек, Водолей, Зубр — внешний вид

Вибрационные насосы при небольшом весе около 3-х килограмм и потребляемой энергии до 300 ватт способны перекачивать объемы воды максимум 1,5 кубометра в час с напором до 60 м. Стандартная модель качающей воду помпы имеет номинальное значение напора около 40 м. и производительность перекачки жидкости 0,43 м.куб./ч.

На рынке представлен широкий ассортимент вибрационных насосов отечественного производства, китайских аналогов и стран СНГ, имеющих абсолютно одинаковую конструкцию.

Рис. 2 Конструкция вибрационных насосов

Основным элементом вибрационного насоса является п-образная электромагнитная катушка 10 с якорем 8, на штоке 3 которой закреплен эластичный поршень 2. Катушка отделена от рабочей камеры диафрагмой 5, посаженной в седло 6 — это препятствует проникновению воды в электрическую часть помпы с электромагнитом и кабелем 11. При возвратном движении якоря с поршнем жидкость втягивается электронасосом через входное отверстие с обратным клапаном 1 в одной половине корпуса 4. Поступательное движение поршня закрывает обратный клапан и выталкивает воду через выходной патрубок с присоединенным к нему шлангом 13. Во второй половине корпуса помпы 9 имеется скоба 12 для крепления к тросу, кабель питания обычно соединяется с отводным шлангом при помощи стяжки 14.

Помпа совершает при работе колебания с частотой 6000 раз в минуту, поэтому устройства получили названия вибрационных.

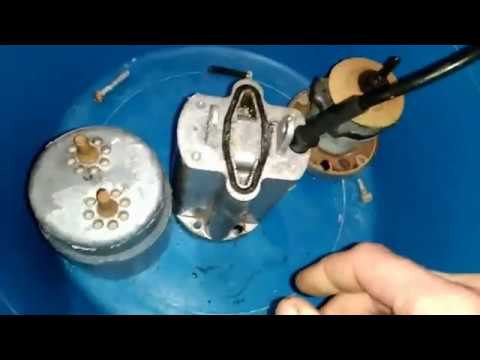

Рис.3 Вибрационный насос в разобранном виде — комплектующие насосов Малыш

Часто причина выхода из строя работающего вибрационного насоса связана с его принципом действия — постоянной вибрацией, приводящей к раскручиванию и ослаблению крепежа корпуса и внутренних деталей механизма. Другие неисправности более серьезны и требуют других подходов к устранению.

Корпус стандартной вибрационной помпы состоит из двух половин, которые обычно скрепляются четырьмя болтами. При их ослаблении происходит расслаивание двух частей, приводящее к изменению рабочих зазоров и попаданию в рабочую камеру воды — в результате двигатель будет гудеть и работать, но вода при этом подаваться не будет.

Иногда разбалтывание болтов может привести к полному раскручиванию крепления корпуса и безвозвратной потере второй половины насоса в глубоком водоеме или колодце. Один из способов избежать этой ситуации – опускание электронасоса в источник водозабора в ведре или иной емкости с отверстиями, также это уменьшает вредное влияние вибраций на стены источника.

Еще одной неисправностью может стать раскручивание крепежных деталей обратного клапана и поршня — при этом насос работает, но плохо качает воду.

Рис 4. Разборка насоса своими руками с установкой катушки

Модели вибрационных помп с нижним забором воды наиболее сильно подвержены опасности засорения рабочего механизма грязью, илом и мелкими камнями — все это может привести к отсутствию подачи воды при работающем электронасосе.

Использование вибрационной помпы для грязной воды приводит к износу резиновых деталей клапана обратного хода и поршня. В этом случае поршень не сможет втягивать жидкость в корпус в нужном объеме, а обратный клапан будет выпускать ее обратно, это приведет к низкому напору или полному отсутствию подачи воды. Отремонтировать помпу можно простой заменой комплектующих.

Рис. 6 Ремонт погружного насоса Малыш своими руками — типичные неисправности при разборке:

Одной из неисправностей может стать отсутствие перемещения поршня из-за нарушения эпоксидной изоляции электромагнита, причины — разная линейная деформация металлического корпуса и заливки при нагреве. В этом случае катушка отслаивается и свободно перемещается внутри. Перед тем, как разобрать помпу, можно определить неисправность простукиванием молотком по корпусу – анализ звука расскажет о нарушении цельности конструкции. Ремонт вибрационного насоса «Малыш» своими руками заключается в извлечении катушки из помпы, нанесения на внутреннюю сторону корпуса насечки и установки электромагнита на место под давлением. Заполнение свободного пространства с приклеиванием катушки можно сделать при помощи эпоксидной смолы или особо прочного стекольного герметика.

Вибрационные помпы в основном эксплуатируются без поплавковых выключателей, реле давления и сухого хода, многие модели не имеют защиты от перегрева и сконструированы с нижним забором воды — все это делает их наиболее подверженными перегоранию по сравнению с другими видами.

При работе без воды происходит перегрев обмотки, выгорание изоляции и межвитковое замыкание медного провода — вибрационный насос гудит но и не качает воду. При этом выбиваются пробки, сильно греется или обугливается электрический кабель. Устранить неисправность можно только перематыванием обмотки, что экономически невыгодно и малоэффективно с точки зрения качества.

Неисправности вибрационных насосов ввиду простоты их конструкции довольно просто устраняются своими руками в большинстве случаев. Перед тем, как разбирать насосы, следует обзавестись болгаркой для срезания ржавых наружных болтов крепления корпуса. Во избежание не ремонтируемого перегорания обмотки электронасосов лучше приобретать устройства с верхним забором воды и защитой от перегрева.

У огородников и дачников очень популярны погружные вибрационные насосы типа «Малыш», и другие модификации, работающие по такому-же принципу. Они недорого стоят, производительны, создают достаточно большое давление и обладают большой прокачиваемостью (т.е. могут подавать воду на достаточно большое расстояние). Но, к сожалению, эти насосы не очень надежны. Причем их поломки весьма разнообразны. Где клапана прохудятся, где тяга оборвется, проблемы с обмоткой насоса, силовым магнитом, короткое замыкание или обрыв. Встречается довольно много и простых неисправностей, которые легко устраняются, но после ремонта, например замене резиновых клапанов, насос не качает или качает очень слабо. Здесь нужно еще правильно отрегулировать и собрать насос. Чтобы понять, как правильно отрегулировать насос – рассмотроим принцип работы и важные моменты правильной регулировки.

Принцип работы и конструкция

Вибрационные погружные насосы относятся к насосам инерционного типа. Работа инерционных насосов основана на возбуждении в жидкости колебательных процессов, способствующих ее движению.

Конструкция всех вибрационных насосов однотипна. Насос состоит из электромагнита, вибратора и корпуса насоса.

Электромагнит состоит из П-образного сердечника, собранного из листовой электротехнической стали и двух катушек, намотанных эмалированным медным проводом.

Сердечник с катушками устанавливается в корпус и заливается эпоксидным компаундом. Компаунд служит для закрепления сердечника с катушками в корпусе, служит изоляционным материалом и обеспечивает отвод тепла от катушек к корпусу, через который происходит их охлаждение.

Компаунд готовится из эпоксидной смолы, пластификатора, отвердителя и кварцевого песка, улучшающего теплопроводность.

Вибратор состоит из якоря с запрессованным в нем штоком. На штоке установлена резиновая пружина, называемая амортизатором. От качества изготовления амортизатора зависят параметры насоса, его экономичность.

В конструкции «Ручейка» и «Малыша» применяются амортизаторы только из натурального каучука, который подвергается вулканизации в течение длительного времени. Это обеспечивает стабильные параметры насоса.

Резиновая диафрагма, установленная на соответствующем расстоянии от амортизатора через дистанционную муфту, служит дополнительной опорой штоку и обеспечивает его направление. Диафрагма также разделяет электрическую и гидравлическую камеру, находящуюся под давлением. Упор обеспечивает сжатие и фиксацию диафрагмы в корпусе насоса.
На конце штока закреплен резиновый поршень.

И наконец, последний узел – это корпус насоса с установленным в нем клапаном, перекрывающим входные отверстия. Между клапаном и корпусом также имеется зазор 0,6-0,8 мм, что обеспечивает свободное вытекание жидкости при отсутствии давления.

Клапан также изготавливается из высококачественной резины. Он является самым уязвимым элементом в насосе и в первую очередь выходит из строя.

Вибрационный насос отлично подходит для систем полива, построение которых рассматривалось ранее.

Как же работает вибрационный насос?

При включении насоса в электрическую сеть с частотой тока 50 Гц якорь притягивается к магниту. При перемагничивании полюсов каждые полпериода амортизатор откидывает якорь обратно. Т е., за один период токовой волны, для тех, кто знает электротехнику, якорь притягивается 2 раза. Соответственно в секунду при частоте 50 Гц якорь притягивается 100 раз. С такой же частотой вибрирует поршень, расположенный на одном штоке с якорем.

Объем в корпусе насоса, ограниченный поршнем и клапаном, образует гидравлическую камеру. Так как вода, перекачиваемая насосами, является двухкомпонентной смесью, содержащей растворенный и нерастворенный воздух, то она обладает некоторой упругостью – пружинит при механическом воздействии, что и происходит в гидравлической камере при колебании поршня.

Вода как пружина сжимается и разжимается и ее излишки выталкиваются в напорный патрубок – таким образом насос перекачивает воду. При этом клапан обеспечивает впуск воды и ограничивает выход воды через всасывающие отверстия.

Модификации насосов

Насос «Ручеек» производства ОАО «Ливгидромаш» имеет классическую компоновку, т.е. всасывающие отверстия расположены сверху, а электропривод расположен снизу. Такая конструкция имеет лучшее охлаждение, исключает захват примесей со дна. Насос может длительное время работать в погруженном состоянии с открытыми на воздух всасывающими отверстиями.

В таком состоянии согласно международных стандартов насос должен отработать 7 часов. Насосы с верхним расположением всасывающих отверстий выдерживают такие испытания.

В критических случаях все же стоит приобретать насосы с термореле, которое будет отключать насос при перегреве. Перегрев может произойти в ограниченном объеме или когда напряжение повышается сверх допустимого. Насос с термореле будет стоить дороже.

Бавленский завод «Электродвигатель» удовлетворяя спрос разборчивых потребителей, освоил выпуск насосов «Малыш» в нескольких исполнениях:
-«Малыш» и «Малыш К» – с нижним расположением всасывающих отверстий (К- с термореле);
-«Малыш М» – с верхним расположением всасывающих отверстий;
-«Малыш-3» – допускает использование в 3-х дюймовых скважинах, т.е. скважинах, оборудованных обсадной трубы с внутренним диаметром 80 мм.
Насосы с нижним расположением всасывающих отверстий желательно приобретать с термореле. В противном случае их нельзя оставлять без присмотра. Бытующее мнение о преимуществе насосов с нижним забором воды в том, что они могут качать воду из более мелкого водоема – спорное. Насос с верхним забором воды можно расположить горизонтально и он будет прекрасно работать.

Насосы в обязательном порядке комплектуются капроновым тросом для монтажа и закрепления насоса. Капроновый трос не является токопроводящим и исключает поражение током в случае пробоя изоляции. Применение стального троса для закрепления приводит к перетиранию проушин в корпусе насоса.

Хотя отечественные насосы и выпускаются по II классу защиты от поражения электрическим током ( – знак II класса) и прочность изоляции проверяется напряжением 3750 В – лучше не касаться включенного в сеть электронасоса и не испытывать судьбу.

Если проводка оборудована заземлением, то лучше приобретать насосы по 1 классу защиты, т.е. с евровилкой. Но такие насосы также стоят дороже.

ОБРАТИТЕ ВНИМАНИЕ на подделки, когда насос укомплектован евровилкой, а провод двухжильный, да еще сечением 2х0,5мм, вместо минимально допустимого по международному стандарту 2х0,75 мм.

Не стоит комплектовать насосы шлангами с внутренним проходом менее 19 мм (3/4). Это приводит к перегрузке насоса и потере производительности.

Информация по параметрам вибрационных насосов разных производителей, указанная на табличках и в рекламе, очень противоречива.

На большинстве отечественных насосов маркируется номинальный напор 40 м при номинальной подаче -0,12 л/с (или 0,43 м3/ч ).

На импортных (китайских) насосах маркируется максимальный напор от 60 до 80 м. Это напор при полностью перекрытой подаче. Фактически все эти насосы при напоре 40 м качают гораздо меньше, чем насосы «Ручеек» или «Малыш».

Максимальная подача, определяемая при работе вибрационных насосов без напора, в зависимости от регулировки колеблется от 1 до 1,5 м3/ч.

Мощность, потребляемая насосами, указана в пределах от 180 до 300 Вт. Фактически насосы, отрегулированные на номинальные параметры, потребляют мощность от 190 до 220 Вт в диапазоне по напору от 1 до 40 м. При повышении напряжения увеличивается производительность, ток и мощность. При снижении напряжения до 200 В производительность снижается на 25%. Таким образом, вибрационные насосы могут работать при колебаниях напряжения, свойственных сельской местности и загородным территориям.

Глубина погружения, указанная в маркировке , означает на какой уровень под слой воды может погружаться насос, в данном случае – 3 м.

Хотя оболочка насоса выдерживает значительно большее давление, остановились на 3-х метрах. Для бавленских «Малышей» и ливенских «Ручейков» этого достаточно. Если насос утопить глубже (до 5-7 метров) – проблем не будет.

Во время не долгой работы без погружения в воду насос нагревается и алюминиевый корпус расширяется не пропорционально компаунду (эпоксидной заливке магнита) и в виду отсутствия пластичности у последнего происходит отслоение заливки от корпуса насоса. ситуацию сильно усугубляет повышение вибрации при работе без воды вообще ( во время откачки досуха.. как результат полное отслоение магнита и отсутствие зазора между вибро поршнем и магнитом-отсутствие перемещения поршня.

Лечение просто до нельзя. его исполнили в условиях автосервиса по случаю нахождения там

– первым делом отделяем электрическую часть (разбираем вибрационный насос) постукиванием молоточком по корпусу убеждаемся в отсутствии крепления(по звуку сразу чувствуется не монолитность содержимого) магнита.. вынимаем его из корпуса, делаем на нем продольные и поперечные канавки маленькой болгаркой( глубиной менее 2-х миллиметров) такие канавки делаем внутри корпуса в хаотическом порядке далее обмазываем тонким слоем “стекольного” герметика ( тот которым вклеивают стекла в иномарки) -он очень прочный и сильный -обычным герметикам до него как до луны !! и запресовываем в корпус магнит с помощью пресса с усилием около 250-300 кило-(с меньшим не втолкнуть из за вязкости герметика) допускаю что вместо герметика можно использовать какой нибудь клеевой состав но я был на сервисе авто

выдерживаем до застывания и собираем в обратном порядке..

– Первое, самое главное, при исправном клапане и поршне, это зазор между электромагнитами катушек и поршнем, зазор должен составлять 4-5 мм. Если зазор меньше, катушки будут разбиваться, если больше мотор будет перегреваться. Его вычисляют, как разницу между глубиной утопления железа катушек в корпусе и величиной выступа железа поршня над прорезиненным фланцем-пружиной.

– Второе клапан должен свободно играть на стойке, если попробовать подуть со стороны забора воды, воздух должен беспрепятственно проходить в обе стороны. На клапане не должно быть повреждений! Желательно снаружи расконтрогаить стойку двумя гайками. На этом с клапаном закончим.

– Третье, это поршень. Он также должен быть без механических повреждений, и искажений формы, и быть довольно эластичным. Гайку которой он фиксируется на втулке, расклепать.

Все это у нас оказалось вери гуд, и затаился вопрос, почему гудит, а не качает? Оказалось – внутри блока поршня, его втулка (на которой сидит и поршень, и часть железа электромагнита) прикручивается гайкой к прорезиненному фланцу (типа мембране-пружине), и расконтрагаивается другой гайкой. Так вот эти обе гайки полностью раскрутились (((. Для того чтобы это увидеть надо было всего навсего разобрать этот блок, сняв поршень, сняв шайбы регулировки зазора, снять упорное кольцо и стащить резиновую мембрану ( со стороны поршня!). Под ней открывался вид на это безобразие. Сняв алюминиевый цилиндр, намертво зажимаем втулку поршня к прорезиненному фланцу-пружине, расконтрагаиваем, и собираем все назад. Меряем зазор, если выходит за пределы 4-5 мм, то на этой втулке есть шайбы, толщиной 0.5 мм, добавляя или удаляя их с одной из сторон, мы можем менять зазор в любую сторону.

Собираем наше счастье, особое внимание следует обратить на правильность установки крышки – трубка по которой из мотора выходит вода должна быть с той же стороны что и отверстие на прорезиненном фланце-пружине ))). Стягиваем, точнее скручиваем (собираем) наше чудо, и проверяем. Если струя бьет не менее метра (погрузив мотор в полное ведро с водой, и включив в сеть) – то все ок! Если нет – разбираем, проверяем все по новой..

Немного из большого личного опыта: о настройке магнитной системы товарищ сверху сказал правильно, зазор 4-5 мм. проверяется штангелем, шток глубиномера в торец катушек, и на привалочную поверхность. затем то же самое на подвижной системе, шток глубиномера на резину, но не давить, и на торец ярма якоря. по поршню: выставлять его нужно так, шток глубиномера к кромке касания поршня, торец на одно из четырех плеч. собираем подвижную систему, стакан, резину, кольцо с четырьмя ушками, это кольцо держим максимально ровно без перекосов и нажимов, шток глубиномера в него, торец к краю поршня, данные должны сойтись с корпусом.

И в конце концов, заключительный узел – это корпус насоса с установленным в нем клапаном, перекрывающим входные отверстия. Меж клапаном и корпусом также имеется зазор 0,6-0,8 мм, что обеспечивает свободное вытекание воды при неимении давления.

Вибрационные насосы имеют давнюю историю, поэтому их модификаций существует огромное количество. Каждый производитель вносит свои особенности в конструкцию изделия, но время и условия эксплуатации все также приводят к неизбежной поломке или полному выходу из строя.

Разнообразие поломок велико, но существует всего несколько основных существенно влияющих на качество и ровность работы насоса. Поняв принципы работы и устройство, несложный ремонт вибрационного насоса можно выполнить своими руками.

Вибрационные насосы слабее центробежных, менее надежны, но имеют свои позитивные стороны. Они гораздо дешевле по стоимости и обслуживанию, их проще заменить и отремонтировать. А также они менее избирательны к качеству воды и ее содержанию, поэтому нашли свое применение на дачных участках и частных угодьях для откачки воды из колодца и перекачивания ее на небольшие расстояния.

Чтоб выполнить любой ремонт вибрационного насоса, необходимо знать и ориентироваться в его устройстве. Ведь зная принципы работы, можно с большой точностью определить причины неисправности лишь по звуку работы или по производимых действиях.

Из чего состоит вибрационный насос?

Погружной насос с вибрационным принципом действия комплектуется из следующих элементов:

• ударостойкий герметичный корпус;
• приводящий в действие насос электромотор;
• рабочий поршень;
• электромагнит большой мощности;
• дополнительные сменные конструктивные элементы: амортизатор, диафрагма и т.д.

Работа электронасоса основывается на действии электромагнитного поля, с помощью которого приводится в движение рабочий поршень. Из-за созданной им разницы давлений вода поступает в рабочую камеру и передается в подсоединений патрубок или шланг водопроводной системы.
к меню ↑

Очень часто погружные вибронасосы перестают работать, имея незначительную поломку, устранить которую можно самостоятельно, а, порой, очень быстро, без вмешательства платных специалистов. Поэтому следует знать, как определить неисправность и, как при этом ведет себя свой же электроприбор.

Характерной особенностью ремонта приспособления является то, что после замены испорченных элементов необходима дополнительная их регулировка. Например, после замены резиновой клапанной системы, насос не выдает номинальной мощности или же вообще отказывается качать. В этом случае, помогает простая регулировка клапанов, установка их в правильное положение, определение правильности их открывания и закрывания.
к меню ↑

Перед тем как пользователь наполнился решительностью разобрать неработающее изделие, следует произвести ряд простых манипуляций для установки предварительного диагноза:

• закрепить насос в емкости с водой, освободив исходящий патрубок. Включив приспособление в электросеть, проверить уровень напряжения, который должен быть в диапазоне от 200 до 240 В.
• при нормальных показателях, следует выключить насос и слить воду. После подуть ртом в выходной патрубок. Верно настроенный аппарат поддается продуванию, но при сильном продувании – запирается с ходом рабочего поршня внутри. И наоборот, со всасыванием воздуха, последний должен свободно проходить внутри.

Вибрационный насос с нижним забором

С неправильной настройкой, когда воздух через насос не продувается,но со всасыванием проходит, насос может работать при пониженном напряжении менее 200 В.

Перед началом активных действий по разборке корпуса насоса следует оставить метки на стыках для правильной сборки в дальнейшем.

Принцип работы насосного оборудования диктует контроль трех важных параметров обратной сборки с указанным порядком:

1. Осевое совпадение поршня и седла. Скольжение входного стакана по прокладке очень мешает достичь этого при сборе насоса, но несоосность не позволит работать насосу в принципе.
2. Поршень должен находится на некотором расстоянии от его седла. Величина этого зазора должна не превышать 0,5 мм, но быть больше от 0. Регулировать зазор можно с помощью регулировочных шайб. Правильное расстояние дает возможность прохода воздуха в выходной патрубок для воды, а при большей силе вдувания — поршню закрывать канал.
3. Необходимо соблюдать параллельность поршневого диска с его седлом – их оси также должны быть параллельны.

• большой зазор между поршневой втулкой и штоком. Такая проблема может не только влиять на регулировку, но и вызывать вибрацию работающего агрегата. Как уменьшить большой зазор? Достаточно заменить либо втулку, либо шток, а народным методом является уплотнение штока подручным материалом, например, фольгой.
• изогнут шток. В таком случае, проблему исправить вряд ли удастся, но, возможно, параллельность достигнется путем разворачивания прокладки до 180 0 .

Верно замененный элемент конструкции и правильно собранный электронасос с погружением в воду дает струю не менее 30 см в высоту и работает без перерывов с напряжением до 240 В. Уменьшение напряжения изменяет звук работы насоса и может снижать производительность.
к меню ↑

Значительно облегчает разборку помещение агрегата в тиски. Зажав губками выступы корпуса, стяжные болты поддадутся быстрее, но ослаблять их нужно по очереди и понемногу. Аналогично проводится сбор после ремонта.

Сборка вибрационного насоса Ручеек

Если насос долгое время находился в погруженном состоянии, скорее всего, стяжные болты быстро не поддадутся – следует применить проникающую смазку и проделать шлицевые прорези в головках болтов. В крайнем случае, следует аккуратно срезать головки болтов для рассоединения корпусных частей приспособления.
к меню ↑

Рассмотрим подробнее симптомы неисправности вибрационных насосов, способы их выявления и устранения своими руками.
к меню ↑

Причин такого поведения насоса может быть несколько:

1. Расположенные поверх амортизатора крепящие гайки прослаблены. При отвинчивании гаек амортизатор может немного двигаться по отношению к штоку и движения штока будут совершатся вхолостую. Для устранения проблемы в работе насоса следует зафиксировать амортизатор, зажать до упора гайки и законтрить их, чтоб избежать повторения в будущем.
2. Механически поврежден резиновый клапан. Причиной может оказаться износ в результате долгой работы либо негативное воздействие абразивных частичек, перекачиваемых с водой, или банальный его прорыв. Решением этой ситуации есть замена износившейся детали.
3. Самым плохим вариантом образовавшейся неисправности является обрыв штока. Починка или замена штока с его деформациями, практически, невозможна. С таким развитием дел покупка нового насоса будет наилучшим выходом из ситуации.

С подключением насоса к питающей сети греется и обугливается кабельное соединение, выбивает электропробки, отключается защитный автомат.

Разборка вибрационного насоса

Такой результат зачастую вызван двумя причинами:

1. Неисправность питающего кабеля. Для проверки используется тестер, который укажет на целостность подключаемых жил и соответственно он ли причина срабатывания электрозащиты. Замена кабеля насосного оборудования возможна, но не у всех моделей. В некоторых вариантах запитывающий кабель залит изолирующим компаундом и поменять его не представляется возможным.
2. Сгоревшая обмотка якоря. Ремонт обмотки требует особых умений и знаний, поэтому обычному пользователю проводить ее замену нецелесообразно. Но все же ремонт ее возможен путем перемотки либо же заменой на новую.

При включенном аппарате он всегда должен находится в воде, т.к. перекачиваемая жидкость отводит производимое им тепло. В случаях отсутствия охладителя насос резко начинает греться, что может привести к необратимым поломкам. Корпус насоса расширяется и от него отстает специальная заливка, которая держит электромагнит. «Лязганье» электромагнита становится основой вибрационного процесса. Если работа на сухую продлится достаточно долго, то неизбежно произойдет полное отслоение магнита и поршень двигаться не сможет.

Поломка такого типа одна из самых тяжелых, и проведение ремонта своими руками требует немалого терпения.

Сперва пользователь разбирает насос, отделяя электрическую часть изделия. Затем постукивая по корпусу, наверняка, определяетнезакреплённость электромагнита. Вынув насос из корпусной оболочки, необходимо маленькой шлиф-машинкой нарезать небольшие канавки в хаотическом порядкена внутренней поверхности корпуса и на самом агрегате.

Винты при сборке рекомендуется заменять на новые

После проделанной работы необходимо покрыть корпус оконным герметиком или качественным сильным клеем и запрессовать электромагнит. После высыхания конструкции можно проделать обратную сборку.

Избежать поломки помогает встроенное в корпус термореле, которое отключит электропитание насоса при сильном нагреве или коротком замыкании. Модели оборудованные такой защитой стоят дороже, но служат дольше.
к меню ↑

Насос работает в таком режиме по причине малого зазора между поршнем и его седлом, если нет другой причины из выше рассмотренных.

Восстанавливает работу дополнительная шайба на поршневой шток. С помощью шайб можно снизить или повысить производительность в пределах заявленных характеристик.

Следует также помнить, что насосное оборудование является электрическим и соблюдение условий техники безопасности с ним обязательно.
к меню ↑

Оцените статью:
